Правила сборки канализационных труб на 110. Правила и нюансы монтажа канализационных труб из пвх

Канализация в частном доме – это трубная разводка, состоящая из двух частей: внутренняя и наружная. Поэтому когда производится монтаж канализации, сам процесс делится на два этапа: сборка внутренней канализационной системы и наружной. Все делается по отдельности с учетом расчетов диаметра труб и выбора материала, из которого они изготавливаются. Ушли в небытие времена, когда канализация частного дома собиралась из чугунных или асбестовых труб. Они свое отслужили, передав бразды правления трубам пластиковым. Поэтому в первую очередь необходимо правильно подойти к выбору канализационных труб.

Виды канализационных труб

Сегодня для сборки канализации в частных домах используются полимерные трубы двух видов: ПВХ и полипропиленовые. Первые используются для наружной системы, вторые для внутренней.

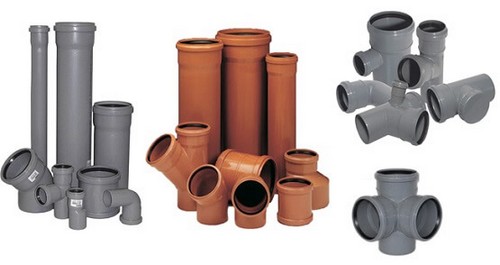

Канализационные трубы

Полипропиленовые канализационные трубы имеют серый цвет и разброс стандартных диаметром от 20 мм до 400 мм. При этом их соединение является раструбным с использованием резиновой манжеты, которая обеспечивает герметичность стыка. Производители для облегчения монтажа канализационной системы предлагают различные фитинги: коленья, отводы, крестовины, тройники, переходники, заглушки и прочие профильные изделия разного диаметра.

Что касается ПВХ канализационных труб, то и здесь все то же самое, что касается соединения и фитингов. Но у них оранжевый или красный цвет, так что перепутать будет невозможно. Плюс, диаметр, который начинается с 50 мм и заканчивается 1200 мм. Для внешней канализации частного дома чаще всего используются диаметры 110-200 мм.

Внутренняя канализация частного дома

Монтаж внутренней канализации частного дома является сложнее, чем наружной. Все дело в том, что внутри дома присутствует большое количество потребителей воды: краны, смесители, душ, стиральная и моечная машинка, унитаз. И все они располагаются в разных помещениях. Поэтому трубная обвязка имеет сложную схему, которая собирается в единую систему и выводится наружу, соединяясь с внешней частью канализации. Если дом построен в несколько этажей, то на каждом из них собирается своя система, и все этажи объединяются одним вертикальным стояком, который собирается из трубы диаметром 110 мм.

Обычно стояк устанавливается в том месте, где будет производиться вывод канализации наружу дома. Здесь важно соблюсти одно важное правило – чем меньше расстояния, тем эффективней система работает. Поэтому стояк устанавливают у стены постройки, которая ближе всего будет находиться к канализационному колодцу или септику.

Что касается трубной разводки внутренней канализационной системы, то приходиться учитывать объем воды, который должен пройти через нее.

  • От раковины можно отводить трубу диаметром 25-32 мм.
  • От кухонной мойки 32-40 мм.
  • От душа или ванны 32-50 мм.
  • От стиральной или посудомоечной машины 40-50 мм.
  • От унитаза 110 мм.

И чем больше соединений производится в одну систему, тем большего диаметра труба должна объединять их. К примеру, если соединяются в одну сеть мойка и посудомоечная машина на кухне, то под каждую из них устанавливается труба диаметром 40 мм. Но соединяются они при выводе из кухни в трубу диаметром 50 мм, которая дальше, например, объединиться с раковиной и ванной, что в окончательном результате даст объединенную трубу диаметром 110 мм.

Поэтому очень важно сначала начертить схему обвязки с точной установкой сантехнических приборов, а уже затем рассчитывать размеры трубной разводки с точным определением диаметров приобретаемых изделий.

Схема разводки канализации одного этажа частного дома

Правила монтажного процесса

Существуют определенные правила монтажа канализационных труб, которые устанавливаются во внутренней разводке.

  • Раструб канализационной трубы, которая подключается к самому первому и крайнему потребителю, должен располагаться не ниже 80 см от уровня пола. То есть, это потребитель самый дальний от стояка. Если фитингов на пути следования воды не так много, то можно опускать уровень установки до 30 см.
  • Унитаз должен соединяться со стояком трубою такого же диаметра, что и сам стояк. И ее длина не должна превышать 1 м.
  • Каждый сантехнический прибор обязательно снабжается гидрозатвором (сифоном).
  • Уклон канализационных труб должен составлять 2-3 мм на один метр длины трубной разводки.
  • Крепление к несущим конструкциям здания производится с помощью специальных хомутов, которых должно быть по два на каждый элемент. Хомуты обычно устанавливают у раструбных соединений.

Внутренняя канализация в частном доме

Пластиковая труба легко подрезается, поэтому ее можно нарезать под необходимую длину при помощи ножовки по металлу или болгаркой. Все соединения, как уже было сказано выше, раструбные. Поэтому провести сборку канализации своими руками будет несложно. Главное – в точности следовать схеме монтажа системы канализации.

Внимание! Откуда начинать монтаж канализации: от стояка или от сантехприбора, каждый решает сам.

Если частный дом имеет в своей конструкции подвал, то всю разводку первого этажа можно провести там. Это удобно в плане монтажа и обслуживания. Во-вторых, трубопровод не будет видно, что увеличит пространство помещений и эстетику их внешнего вида. Закладывать в стены трубы канализации не рекомендуется. Для них обычно сооружаются короба их разных отделочных материалов с устройством каркаса.

Монтаж канализации в подвале дома

Внешняя канализация частного дома

Она проще внутренней в плане ее монтажа. Но кроме труб в канализационную систему входят септик или колодец, а также несколько смотровых колодцев. Начинается монтаж системы канализации (внешней) с земляных работ. С помощью лопат выкапывается котлован под септик или колодец, а может быть несколько котлованов, если септик будет сооружаться в виде нескольких переливных колодцев. Далее от него к дому выкапывается траншея. Основное к ней требование – прямолинейность без большого количества изгибов и поворотов, плюс придерживаться уклона в сторону колодца.

Кстати, насчет уклона трубопровода для наружной системы. Все зависит от диаметра используемой трубы. К примеру, для труб диаметром 110 мм уклон должен составлять 20 мм на один погонный метр собираемого трубопровода. Для трубы 160 мм – 8 мм уклон, для 200 мм – 7 мм.

Уклон монтажа канализационных труб

Что касается минимального количества отводов, то это немаловажная составляющая, от которой зависит эффективность работы всей системы. Все дело в том, что любой даже самый незначительный поворот от прямолинейности трубопровода – это место, где может образоваться засор. И если угол наклона будет выбран неправильно, то он гарантированно образуется именно в этом месте.

Правила монтажа

Если устанавливается стандартный септик, сделанный из пластика или металла, то проблем с его монтажом возникнуть не должно. Дно котлована выравнивается по горизонтали, подсыпается песком толщиною 15-20 см, утрамбовывается. После чего в него надо опустить септик.

Внимание! Входной патрубок септика должен быть сориентирован точно по трубе канализации. Оптимально, если они будут располагаться на одной оси. Отклонения возможны, но небольшие.

Установленный септик

Если обустраивается колодец или септик из разных материалов, то есть, неготовый вариант, то сложность монтажа канализации в частном доме резко возрастает. К примеру, колодец из железобетонных колец. Надо выкопать котлован, засыпать в него песчаную или щебеночную подушку толщиною 15-20 см, утрамбовать, залить бетонный слой толщиною не менее 7 см, по возможности уложить в него армирующий каркас из металлической сетки или арматуры.

Затем надо выждать несколько дней, чтобы бетонное основание просохло. И уже после этого собирать при помощи подъемного крана и сами железобетонные кольца. А перед этим кольца дополнительно гидроизолируются снаружи. Все это сложно и затратно. Поэтому самый простой вариант – установить готовый септик, на худой конец герметичную или негерметичную емкость.

Соединение двух канализационных труб

Теперь что касается самого монтажа канализационных труб. С их уклоном все понятно. Но есть один немаловажный процесс – их теплоизоляция. Еще совсем недавно канализационные трубы укладывали ниже уровня промерзания почвы. Для чего производился огромный объем земляных работ, ведь во многих регионах данный показатель больше 1,5 м. Сегодня можно такой способ утепления канализации не использовать. Применение теплоизоляционных материалов разного вида решает эту проблему.

Конечно, перед многими стоит вопрос, какой утеплитель для труб выбрать. На сегодняшний день идеальный вариант – это теплоизоляционные цилиндры (скорлупы), которые изготавливаются практически из всех видов утеплителей: минеральной ваты, вспененных полимеров разного рода и так далее. Скорлупу просто надевают на трубу и крепят при помощи хомутов или скотчем. Кстати, трубы внутренней канализации, расположенные в неотапливаемом подвале также надо утеплять этим материалом.

Теплоизоляция канализационной трубы

Если наружная канализационная система имеет очень большую длину, то необходимо устанавливать в нее смотровые колодцы. Один колодец на 50 м длины прямолинейного трубопровода. Обязательно монтируется колодец возле отводов или соединений (к примеру, когда к основной ветке присоединяется ветка от уличного бассейна или летней кухни). Их назначение – контролировать канализационные потоки и при необходимости через них проводить ремонт и очистку системы.

Можно приобрести уже готовые колодцы, такие сегодня предлагают производители канализационных труб. А можно изготовить их своими руками из тех же труб только большого диаметра, к примеру, из 400 или 500 мм. Они устанавливаются в траншеи в вертикальном положении и соединяются с торцами присоединяемых труб.

Внимание! Откуда начинать монтаж канализационных труб: от септика или от дома, каждый решает сам.

Схема монтажа

  • Дно выкопанной траншеи выравнивается с учетом наклона системы канализации. Большая точность здесь не требуется.
  • Делается песчаная подсыпка толщиною 15-20 см. Именно ее и надо будет строго выравнивать под уклон прокладки труб.
  • После этого производится сам монтаж труб. И на этом этапе сверяется угол наклона системы при помощи длинного уровня.
  • Соединение трубы с септиком и трубою внутренней части канализации частного дома.
  • Что касается утепления, то цилиндры надеваются до того, как будет производиться соединение. То есть, сначала выставляется труба строго по уклону, затем на нее надевается утеплитель, и уже после этого ее укладывают в траншею.
  • Производится засыпка траншей грунтом.

Установка труб под уклон

Стандартными материалами для строительства канализационной системы принято считать чугун или асбестобетон, что объясняется их прочностью. Несмотря на ряд преимуществ, работать с таким материалами достаточно сложно. Современным решением является пластиковая канализация, основные правила монтажа которой простые и понятные. Кроме этого нужно сказать, что пластиковая канализация – это прочное и практичное сооружение.

В комплектацию такой канализационной системы входят такие основные элементы, как трубы, накопители и колодцы, изготовленные из полимерных материалов. Для производства этих элементов чаще всего применяют:

  • поливинилхлорид;
  • полипропилен;
  • полиэтилен.
прокладка пластиковой канализационной системы в частном доме

Почему пластиковые трубы лучше?

Современные пластиковые изделия для устройства канализации отличаются такими преимуществами:

  • они имеют незначительный вес, что влияет на облегчение транспортировки труб, на их разгрузку и установку. Раньше для установки чугунных изделий приходилось применять спецтехнику, теперь же канализацию можно легко уложить своими силами;
  • долговечность также немаловажна. Пластик не боится коррозии, поэтому может без проблем прослужить как минимум половину столетия;
  • герметичность канализационной системы будет обеспечиваться, если пластиковые трубы и ёмкости смонтировать правильно;
  • хорошая стойкость к различным воздействиям. Такой материал как пластик отлично переносит перепад низких температур и действие ультрафиолетовых лучей. Всё это объясняется тем, что пластик обладает незначительным коэффициентом линейного расширения в условиях перепада температур;
  • изделия могут самоочищаться, так как их внутренняя поверхность гладкая. Из-за такой особенности можно выбрать любой диаметр стояка канализации, так как обеспечивается быстрое отведение стоков, также предотвращается разрастание отложений;
  • пластиковые трубы легко устанавливать, поскольку для всех размеров в продаже есть подходящие фитинги и переходники. За счёт такой особенности предоставляется возможность создавать канализационную систему любой сложности. Длину изделия можно отрегулировать непосредственно на месте монтажа.

Планируя сделать пластиковую канализацию, нужно научиться отличать трубы, предназначенные для внутреннего устройства, от труб для наружных работ. Нужно отметить, что конструкции для второго варианта отличаются большей прочностью и устойчивостью к разным воздействиям.

Обычно трубы для устройства наружной канализации загородных домов окрашивают оранжево-коричневым цветом, а вот трубы для внутренней разводки могут иметь светло-серый цвет.

Использование пластиковых ёмкостей для канализационных систем

Автономная канализационная система строиться не только из труб, а также из септика, накопительных ёмкостей и колодцев. Сейчас большой популярностью пользуются именно пластиковые модели.


прокладка скрытым способом труб канализации в стенах

Раньше для сооружения септика нужно было выкапывать яму, обкладывать её кирпичом. Бетонировать днище, делать перекрытие, сейчас же всё намного проще, поскольку в случае с пластиковым вариантом нет необходимости выполнять эти процессы.

С применением готовых ёмкостей из пластика значительно облегчается подготовка выгребных ям и других сооружений. Единственное, что нужно сделать, так это правильно определить объём изделия для сбора канализационных стоков. Когда уже куплена ёмкость подходящей формы, можно переходить к выполнению земляных работ и подготовке ямы для монтажа.

Рассчитывая ёмкость накопительного пластикового бака, во внимание нужно брать норму, а именно 0,2 куб. м. на каждого человека, проживающего в доме в сутки.

Кроме этого нет необходимости осуществлять такие тяжелые работы, как утрамбовку глинистого слоя, заливку бетонного дна, отделку ямы кирпичом, а также изолирование стен от влаги.

Так как предусматривается использование герметичных пластиковых бочек для устройства канализации, можно быть спокойным по поводу обеспечения чистоты почвы на своей территории. В результате этого предотвращается риск попадания грязных стоков в землю.

Использование готовых ёмкостей из пластика для устройства автономной канализации обуславливается несколькими преимуществами, а именно:

  • поскольку в производстве применяется материал, отличающийся устойчивостью к агрессивным средам, то в доме можно использовать любую бытовую химию;
  • существует большое разнообразие форм и размеров ёмкостей. Например, для дачи подойдёт небольшой накопительный бак ёмкостью до двух кубометров. Для благоустройства загородных коттеджей больше всего подходят ёмкости из нескольких секций объёмом в1-2 кубометра. Если есть необходимость, можно купить изделия цилиндрической формы, которые можно устанавливать горизонтально или вертикально, а также квадратные и прямоугольные варианты;
  • септики из пластиковых баков стоят дорого, но такие затраты оправданы. Для сравнения можно посчитать затраты на материалы для самостоятельного строительства и прибавить к этой сумме стоимость монтажных работ. В результате получается, что пластиковые накопители будут являться весьма выгодным решением. Также при выборе конструкции учитывается долгий срок её эксплуатации.

подключение пластиковых труб канализации к стояку

Принцип установки пластиковых ёмкостей

  • Глубину устройства канализации нужно определить ещё на этапе составления проекта. При установке удлиняющих горловин глубина ямы не ограничивается. Их при необходимости можно собрать из нескольких составляющих, которые герметично скрепляются между собой.
  • Пластиковые трубы соединяются с накопительным баком с помощью резиновых муфт. Как правило, для этих работ не требуется задействовать специальную технику, что немаловажно при самостоятельном выполнении работ.
  • Если покупается готовое изделие, нужно будет самостоятельно сделать в нём отверстия для подведения труб.

Если изготовление ёмкости заказывается непосредственно у производителя, то появляется возможность сразу сделать технологические отверстия, предусмотренные в проекте и заказать запасную деталь, если вдруг лопнул тройник канализации.

Пластиковые колодцы

Колодцы являются важным элементом для создания пластиковой канализации. Они могут быть разных видов, при этом все эти изделия обладают общим строением. Чаще всего используется шахта цилиндрической формы, имеющая несколько отверстий для подведения и выведения труб. В обязательном порядке предусматривается наличие перекрытия с люком.


выбор труб для канализации

Монтаж колодцев в канализационной системе является обязательным требованием, которое указывается в соответствующем нормативном документе СНиП. Итак, колодцы могут быть:

  • ревизионными, посредством которых осуществляется контроль за работой системы;
  • поворотными, которые устанавливаются в месте поворота канализационного трубопровода;
  • перепадными, устанавливаемыми там, где меняется уклон трубопровода или меняется его диаметр;
  • линейными, которые монтируются на линейной участке прокладки труб.

Линейные колодцы должны устанавливаться в определённой последовательности, что зависит от диаметра прокладываемого трубопровода. Например, если диаметр труб составляет 15 см, то расстояние между такими колодцами в среднем будет составлять 20 метров. Для практичности и удобства рекомендуется устанавливать колодцы из пластика, которые выполняют сразу несколько функций.


шумоизоляция и утепление канализационных труб

Если же раньше в основном монтировались бетонные колодцы, то сейчас для их выполнения используется пластик. Это объясняется многими преимуществами, а именно:

  • в первую очередь стоит отметить незначительный вес пластиковых колец для строительства местной канализации. Если для установки бетонных конструкций нужно было использовать строительную технику, то в случае с пластиком можно справиться самостоятельно;
  • пластиковые колодцы являются герметичными конструкциями, чего не скажешь о сооружениях, построенных их колец бетона. В результате исключается протечка грязной воды в грунт.

Как правильно монтировать пластиковую канализацию?

Смонтировать пластиковую канализацию своими руками значительно легче, нежели собрать её из чугунных труб. Также в данном случае легче произвести ремонт, если протекает унитаз в месте соединения с канализацией. В процессе работ нужно придерживаться основных правил:

  • при меньшем числе поворотов и стыков канализационная система будет более надежной;
  • раструбы трубопровода должны направляться в противоположную направлению прохождения сточных вод сторону;
  • нельзя укорачивать трубы, обрезая фасонные элементы труб;
  • нельзя устанавливать детали со сколами, трещинами или другими дефектами, нарушающими целостность изделия;
  • если появляется необходимость произвести врезку в пластиковую канализацию, то целую трубу нужно разделить на две, при этом для подведения нового источника требует установить фасонную часть между ними.

Для установки пластиковой канализации не требуется располагать какими-то профессиональными навыками и специальным оборудованием. Достаточно обладать базовыми знаниями в области планирования и устройства канализационной системы. Так как эти работы отличаются простотой и доступностью, их можно выполнить своими руками. Чтобы получить удовлетворительный результат, рекомендуется следовать правилами сборки пластиковых труб и других конструкций.

Такой необходимый элемент благоустройства частного дома, коттеджа или дачи, как канализация – это, прежде всего, первая необходимость и первоочередная задача для любого хозяина.

В той местности, где центральные канализационные коммуникации проходят очень далеко, и нет возможности подсоединения к ним, благоустройство жилищных условий комфортным туалетом, ванной или кухней – нелегкая задача.

Сложность заключается в специфике проведения монтажных работ, подборе специальных материалов, оборудования и комплектующих.

Также знании всех тонкостей, особенностей, правил и норм о том, как правильно установить канализационный трубопровод и подсоединить его ко всем видам сантехники, а также к сливной яме, септику или любому очистному сооружению.

Важно! Прежде всего, учитываются необходимые уклоны труб для той или иной системы автономной канализации. Это делается для того, чтобы обеспечить нормальным стоком и наполняемостью камер сливной ямы или септика.

Чтобы не происходило каждый раз залпового слива жидких бытовых отходов или же, наоборот, слишком медленного стекания фекалий и грязной жирной воды настолько, что стоки накапливаются и застаиваются в системе трубопровода, образуя засоры, поэтому учитывают, также, и оптимальные диаметры труб.

Ширина трубы также влияет на скорость течения, а значит, и наполнения канализационной емкости.

Наличие системы вентиляции – это одно из условий нормально функционирующей канализации.

Во избежание неприятных аварийных ситуаций и негативного влияния на здоровье человека из-за накопления газов в трубах, а затем, давления и испарения их газообразных частиц, обустраивают вентиляционные люки, колодцы, клапаны во внутренних системах канализации и наружных трубопроводах.

Если максимальная протяженность соединительного участка трубопровода с унитазом составляет больше 1 метра, а всех остальных видов сантехники – более 3 метров, тогда такие участки обязательно должны быть оснащены дополнительной трубой вентиляции, подводящей скопление газов через крышу наружу.

Крепкие и надежные соединения труб в автономной канализации – это залог ее долговечной и отличной эксплуатации. Не будет максимальной прочности соединений на участках трубопровода – готовьтесь к ремонтам и устранениям неполадок на канализационной трассе уже через несколько лет.

Важно! Поэтому следует тщательно подойти к изучению и выбору типов соединений и материалов и элементов, которые при этом затрачиваются. Это всевозможные фитинги, переходники, муфты, тройники, крестовины, поворотные детали и многие другие элементы, соединяющие трубы.

Также используются различные методы соединений металлических или пластиковых труб канализационных:

  • сварка;
Фото: сварное соединение металлических труб
  • резьбовые соединения;

Фото: резьбовое соединение канализационных труб
  • в раструб;

Фото: соединение канализационных труб в раструб
  • электромуфтовые соединения;

Фото: электромуфтовые соединения канализационных труб
  • фланцевые соединения.

Фото: схема фланцевого соединения

Все они достаточно прочны и хороши, если только выполнять их в соответствии с технологиями и рекомендациями специалистов.

Самые ходовые и популярные материалы, из которых прокладывают канализационные трубы это пластиковые и чугунные. Причем применение пластиковых канализационных труб уже давно вытесняет использование чугунных.

И хотя последние не менее практичны в эксплуатации, несмотря на то, что требовательны в уходе и трудоемки в установке, тем не менее, их продолжают использовать.


Фото: пластиковая канализация чугунная канализация

В любом случае, из какого бы материала не применялись трубы, для того чтобы произвести высококачественный , всегда следует знать поэтапные инструкции, которые могут оказаться актуальными для того или иного устройства канализационной системы.

Резка пластиковых труб

В процессе монтажа канализационных сетей из пластиковых труб обязательным этапом является нарезка труб необходимой длины.

Пластиковые трубы бывают разные, но чаще всего для канализационных монтажных проектов используют такие варианты:

  • полиэтиленовые (ПЭ);
  • из полиэтилена низкого давления (ПНД);
  • поливинилхлоридные (ПВХ);
  • полипропиленовые (ПП) – армированные и неармированные;
  • металлопластиковые.

Эти виды полимерных соединений и пластикового материала весьма устойчивы к агрессивной среде канализационных стоков, устойчивы к коррозии, не засоряются и не «обрастают» внутри всевозможными минеральными отложениями, а также долговечны (служат более 50 лет).

Но чтобы порезать трубы нужной длины из какого-либо пластикового материала, потребуется запастись необходимыми инструментами и подручными приспособлениями, а также знаниями, каким образом, правильно это сделать.

К примеру, неаккуратно срезанные и незачищенные торцы труб оставляют в местах их соединениях зазоры, через которые будет просачиваться жидкость сточных бытовых вод.

Инструменты, которые применяются для резки пластиковых труб, каждый предназначен для определенного вида работ, несложен в применении, а также весьма практичен потому, что заставляет добиться превосходных результатов в специализированной обработке торцов труб и выравнивания их диаметра.

Итак, инструменты для резки пластиковых труб бывают таких видов:

  • труборез;
  • специальные ножницы и гильотины;
  • калибр или калибратор (нужен, в зависимости от типа пластика).

Труборез

Труборез роликовый, к примеру, отлично подходит для резки труб именно пластиковых диаметром до 38 мм. Он обладает рядом преимуществ – делает срезы аккуратными и ровными, без зазубрин, не сгибая при этом диаметр трубы до овальной формы потому, что работает по принципу закаточной машинки для консервации.

Ролик позволяет регулировать плотность присоединения и стыковки режущих участков трубореза к трубам.

Сначала выполняются один или два оборота вокруг трубы, потому подкручивается ролик, а затем, делаются еще несколько оборотов до окончательного обрезания.


Фото: роликовый труборез

Единственным недостатком такого трубореза может быть ограниченность его рабочего пространства. Если вам нужно отрезать уже установленную трубу, и она пролегает рядом со стеной, тогда такому приспособлению просто негде будет развернуться.

Тогда для таких участков применяются другого плана труборезы (например, однопроходные). Благодаря роликовому труборезу можно за короткое время нарезать максимальное количество труб.

Ножницы для резки труб

Специальные ножницы для резки труб, как правило, могут идти в комплекте с паяльниками или сварочными аппаратами. Благодаря очень острому ножу с плоским широким, но коротким лезвием, срезы пластиковых труб получаются ровные.


Фото: резка труб

А благодаря полукруглому держателю, расположенному под ножом, труба не будет сгибаться во время резки, что уже избавляет от дополнительного выравнивания ее торцов.

Простые и дешевые модели таких ножниц разрезает трубы диаметром до 26 мм, а ножницы помощнее справляются с трубами диаметром до 42 мм.

Единственным недостатков во время работы с таким инструментом может быть быстрая усталость кисти рук с непривычки (это касается большого объема резки труб).

Фаскосниматель

В задачу такого оборудования входит снятие верхнего слоя или кромки торцов пластиковых труб по диаметру, для того, чтобы улучшить сцепление во время их сварки.

Диаметры труб, которые охватывают фаскосниматели, конечно же, варьируются в зависимости от самой модели приспособления.


Фото: фаскосниматель

Например, ручные фаскосниматели могут обслуживать трубы от 40 до 300 мм, что является дочтаточно широким диапозоном его рабочих возможностей.

Работать ручным фаскоснимателем можно прямо на месте монтажа канализационной системы и могут, делать фаски даже под углом до 15 градусов.

Калибр

Калибр необходим всегда в работе с армированными пластиковыми трубами потому, что он проделывает очень важную работу по зачистке алюминиевого слоя на срезе трубы перед их спайкой, а также снимают фаску, удаляют заусенцы и прочие неровности отрезанных торцов.

Калибраторы очень хорошо выравнивают форму торца труб, дела ее из овальной круглую. Это является важным моментом для всего процесса соединения труб при помощи сварки.

Каждый калибратор подходит только под определенный диаметр труб. Однако они обрабатывают торцы, отрезанные под 90 градусов. Только так соединение получиться максимально качественным, без утечек.


Фото: калибр

Важно! Все работы по резке пластиковых труб должны проводиться согласно инструкциям, которые прилагаются к тому или иному режущему инструменту.

Это необходимо для того, чтобы можно было избежать некачественно отрезанных торцов или различных травмирующих ситуаций, связанных с эксплуатацией того или иного инструмента.

Подгонка и монтаж канализационных пластиковых труб

Чтобы правильно соединить и уложить пластиковые трубы, нужно знать некоторые особенности процесса монтажа, учет и выполнение которых позволяет сделать отличную канализационную систему, способную прослужить долгие десятки лет.

К таким особенностями можно отнести:

  • любой вид резьбового соединения полимерных труб всегда уплотняются резиновыми прокладками, либо специальной ФУМ-лентой;

Важно! В случае в раструб обязательно используются лишь резиновые прокладки, а в случае с соединением пластиковой трубы с металлической, обязательно применяют любой уплотнитель.

  • когда соединяются пластиковые трубы резьбовым соединением при помощи муфт, то следует вставлять конец трубы с фаской в муфту до упора, а затем слегка отодвинуть назад, примерно на 1-1,5 см;

Это необходимо сделать для того, чтобы образовавшийся минимальный внутренний зазор позволял сохранить трубу от деформации при линейном расширении во время подачи горячих стоков канализации. За герметичность соединения не стоит беспокоиться в этом случае потому, что она обеспечивается за счет резинового уплотнительного кольца внутри муфты.

  • очень важно для канализации, куда будет сливаться горячая вода, использовать именно подвижное соединение участков трубопровода, а потому чаще всего именно для внутренней канализации используют резьбовые или любые другие съемные соединения. Сварка здесь может подойти лишь для труб ПНД и полипропиленовых труб;
  • в местах присоединения канализации к сантехнике, лучше всего применять гибкую подводку: шланги, гофры, мягкие трубы и прочие.

Все работы по монтажу канализации из пластиковых труб проводятся практически по одному и тому сценарию:

  • делается разметка на стенах, полу, в местах соединения с сантехникой простым карандашом или маркером от линии раструба фитинга к следующему соединению, от места, выводящего стоки, патрубка к соединительным элементам раковин, ванн, унитазов и прочих приспособлений для санузла или кухни;
  • далее производится сама укладка труб любым выбранным способом их соединений: при помощи сварки или специальных соединительных элементов и крепежей к стенам (это необходимо для того, чтобы трубы не провисали);
  • все соединительные участки должны быть чистыми от пыли, мусора, краски или клея. Особенно тщательно, перед соединением того или иного куска трубы, проверяются внутренние поверхности труб;
  • колена или отводы, имеющие в своей конструкции наклоны в 22,5, 45 и 90 градусов, могут присоединяться к трубопроводу или сантехнике при помощи переходников. Фитинги-тройники применяются в случаях, когда нужно сделать ответвление от одной линии канализационных труб к другой.

Фото: монтаж канализации из пластиковых труб

Монтаж чугунных труб

В виду того, что очень тяжеловесны, специалисты рекомендуют производить их монтаж не одному человеку, а минимум двум.

Весь процесс монтажа проходит по следующей схеме:

  • хвостовая часть чугунной трубы с прямым концом без раструба вставляется в раструб трубы, которая уже установлена. Это может быть и выходной патрубок, а может быть часть трубопроводной сети;

Фото: монтаж чугунных канализационных труб
  • все зазоры между краями торца раструба и вставленной поверхностью прямой трубы заделываем при помощи уплотнителя, в качестве льняной пакли смоченной в солидоле, машинном масле или любой другой смазке;

Фото: трубы заделываем при помощи уплотнителя

Льняную паклю забивают («зачеканивают») в зазоры на 2/3 объема раструба при помощи деревянной лопатки, аккуратно постукивая по ней молоточком. На данном этапе важно следить, чтобы льняной материал не попал внутрь трубного соединения.

  • оставшееся расстояние набивают простым непропитанным уплотнителем потому, что любая пропитка маслом ослабить дальнейшее сцепление с цементным раствором;
  • далее раструб до самого его конца заполняют раствором цемента марки М400 или 300 с водой с отношении 9:1. Раствор нужно в раструбе утрамбовывать, чтобы он плотно сел;
  • поверх сохнущего раствора укладывается мокрая тряпка, которая предотвратит появление трещин в цементе;
  • вместо цементного раствора также можно применять и сантехнический силиконовый герметик, битумная мастика, а также асбестоцементная смесь
Фото: раструбное соединение без уплотнительных колец

Такой способ применяется чаще всего в местах соединения чугунных труб между собой, однако там, где требуется соединение с пластиковой гофрированной трубой, используют всевозможные специальные муфты и переходники.

Герметизация участков соединений с муфтой также производят с помощью силиконового герметика.

Правила монтажа

Нормальный уклон трубопровода

Чаще всего автономную канализацию обустраивают по типу безнапорной, т.е. такой, где все сточные бытовые жидкости стекали самотеком к накопительной емкости или системе очищения канализационных отходов.

Важно! Для того, чтобы жидкие отходы не переполняли сливную яму или камеры септика, а также, чтобы не застаивались в трубопроводе, нужно производить укладку канализационных труб под определенным уклоном.

Делают от сантехнического прибора к внутреннему трубопроводу, затем, наружной канализационной сети и далее в сторону септика или сливной ямы.

Используемые уклоны от 0,8 до 3 см обеспечивают нормальную скорость подачи стоков к накопительной или очистительной канализационной емкости.

За оптимальную скорость для канализации для частного дома или дачи всегда берут от 0,7 до 1 м/с (СНиП 2.04.01-85).


Фото: уклон канализационной трубы

Существует определенное процентное соотношение ширины труб, принятое за норму для обеспечения достаточного слива – от 2 до 15 единиц.

Это означает, что разница между диаметром торца трубы в месте подключения сантехнического оборудования к канализационной системе и между шириной трубы, которая выходит в сливную яму или септик должна составлять от двух до пятнадцати сантиметров.

Размер труб также играет большую роль в нормальном стоке жидкостей.

Самыми оптимальными диаметрами труб для разных участков автономной канализации являются:

  • умывальник и биде подключаются к трубам диаметром от 32 до 40 мм;
  • мойка и ванна присоединяются к трубам диаметром 50 мм;
  • унитаз, сливная труба для отвода монтируются к трубам диаметром от 100 мм;
  • стояк и места, где подключаются сразу несколько сантехнических приспособлений, устанавливаются на трубы диаметрами от 70 до 85 мм.

Фото: уклоны и диаметры труб для слива

Утепление трубопровода канализации

К правилам монтажа канализационных труб также относится и их утепление. Особенно это касается такой укладки трубопровода, как , который располагается в той местности, где происходит промерзание почвы на глубине менее чем 50 см.


Фото: утепление греющим кабелем утепление трубопровода канализации стекловолокном

Утепляются трубы стекловатой или стекловолокном способом укутывания, укрытия полиэтиленом и фиксацией при помощи проволок.

Вентиляционная система автономной канализации

Наличие вентиляции канализационного трубопровода позволяет всей системе беспрепятственно работать и не накапливать всевозможные газы, которые могут образовываться от, содержащихся в жидкостях бытовых стоков, различных соединений.

Причем эти соединения могут быть как химическими, так и органическими.

Химическими являются те включения, которые попадают в канализационную систему трубопровода с моющими и чистящими средствами, а органические – с фекалиями, бактериями (если вы использует аэробные бактерии для прочистки и разложения фекальных масс), продуктами гниения, распада и прочими элементами, которые так или иначе могут образовывать газы.

Газообразные вещества имеют свойство не только воспламеняться или создавать давление в трубах, но также и испаряться, нанося вред здоровью человека и ущерб окружающей природной среде.

Если дом в несколько этажей и присутствуют несколько стояков канализации, тогда вентиляция должна располагаться в каждом стояке. Вывод вентиляции наружу, в таких случаях.


Фото: вывод канализации через крышу вывод канализации через стену

Обычно производиться через стены или крышу. Для канализационных труб нескольких стояков в качестве дополнительной вентиляции могут использоваться аэрационные клапаны.

А что касается вентиляционных колодцев на участках наружного трубопровода, то их нужно устанавливать ближе к септикам или сливным ямам, а также возле самой сливной ямы.

Это делается для того, чтобы газы не накапливались внутри ямы и входного канализационного патрубка, относящегося к сети канализационных труб.

Расценки на монтажные работы

Расценки на монтаж канализационных труб как для наружной таки внутренней сети не на много отличаются между регионами по РФ. В усредненных значениях они представляют собой такую картину.

Монтаж внутренней канализации

Монтаж наружной канализации

Земляные работы 1 м. куб 1500
Отверстия в фундаменте для вывода труб шт. 3500
Прокладка труб канализации диаметром 150 мм м.п. 170
Прокладка труб канализации диаметром 110 мм м.п. 90
Подводка к дому без крепления к сантехнике шт. 1990
Монтаж точки канализации с разводкой труб точка 2200
Утепление канализационных труб м.п. 80
Установка вентиляционных воздушных клапанов шт. 500
Установка ревизионных колодцев шт. 500

Помимо вышеперечисленных основных работ, существует еще целый ряд дополнительных манипуляций, которые оплачиваются отдельно.

К ним относятся:

  • штробирование в различных поверхностях: пенобетон, кирпич, бетон и т.п.;
  • демонтаж старых труб или сантехники;
  • покраска труб канализации;
  • установка насоса для принудительного смыва (устанавливается в том случае, если сток жидкостей бытовых отходов и фекалий не производится самотеком).

За проведение подобных работ стоимость указывается либо договорная, либо варьируется в зависимости от сложности работ.

Если вы хотите знать, и попытаться это сделать самому, тогда вам необходимо подробно изучить все варианты, способы монтажа и рекомендации специалистов по качественной укладке труб, как во внутренних, так и наружных канализационных системах.

Важно! Следует также понимать, что все эти рекомендации, правила установки и советы будут отличаться между собой для монтажа труб из пластика или чугуна.

Именно поэтому существует такая необходимость, четко знать все действия, выполняемые по установке канализационных труб.

Видео: монтаж канализационных труб

Основное назначение канализационных труб — вывод за пределы населенного пункта и промышленных предприятий сточных грязных вод.

Сегодня для обустройства системы канализации применяются чугунные и пластиковые трубы, однако предпочтение отдается первым, поскольку помимо удобного монтажа они обладают хорошими эксплуатационными качествами.

Свойства канализационных чугунных труб

Преимущества:

  • устойчивость к коррозии;
  • экологичность;
  • бесшумность;
  • пожаробезопасность;
  • способны выдерживать большие нагрузки без нарушения целостности и соединений;
  • оптимальный диаметр позволяет производить самоочищение;
  • устойчивость к воздействию агрессивных веществ;
  • высокая износоустойчивость.

Недостатки:

  • на свойства данного материала могут влиять: сейсмически активная зона, слабая почва и солончаковые грунты;
  • монтаж чугунных канализационных труб предполагает особую точность и аккуратность в работе;
  • соединение их методом раструба — длительный и трудоемкий процесс;
  • с их помощью могут реализовываться не все проекты;
  • при установке необходимо соблюдение точной центровки;
  • следует ограничивать число разнодиаметровых труб;
  • залегание такой системы должно быть до 10 м;
  • металлоемкость;
  • значительный вес;
  • шероховатая внутренняя поверхность создает сопротивление водному потоку;
  • высокая стоимость.

Свойства пластиковых канализационных труб

Виды пластиковых труб для канализации:

1. ПВХ трубы (серого либо оранжевого цвета).

Особенности:

  • устойчивы к минусовым температурам;
  • обладают хорошей прочностью;
  • имеют повышенную механическую и химическую износоустойчивость внутренней поверхности;
  • кратковременная рабочая температура — 80°С, максимальная — 40°С.

По классу прочности они подразделяют на:

  • средние (оборудуются под небольшой проезжей частью);
  • легкие (не используются под дорогами и монтируются на малую глубину);
  • тяжелые (прокладываются под большими промышленными предприятиями и автомагистралями).

2. Полипропиленовые трубы (серого цвета).

Особенности:

  • в отличие от труб ПВХ, полипропиленовые являются менее жесткими;
  • обладают повышенной теплоустойчивостью;
  • могут функционировать при температуре до 80° С;
  • область применения — канализационные внутренние сети;
  • плохо горят;
  • не подходят для обустройства наружной канализации и прокладкой ее в грунте;
  • имеют недостаточную жесткость;
  • могут повреждаться грызунами.

3. Гофрированные полиэтиленовые трубы.

Особенности:

  • монтаж гофрированных канализационных труб производится исключительно в наружной канализации;
  • их укладывают в грунт на глубину до 15 м;
  • наружная гофрированная стенка придает им повышенную прочность;
  • гладкая внутренняя стенка обеспечивает нормальное движение воды;
  • иногда такие трубы производят из полипропилена.

Правила монтажа канализационных труб

Пластиковые канализационные трубы, монтаж которых осуществляется посредством фитингов, обеспечивают самое качественное соединение. Если же используется стыковая сварка, то ее рекомендуется применять при устройстве скрытого трубопровода.

Принципы установки канализационной системы можно разделить на:

  • монтаж канализационных труб в доме (внутренний);
  • внешний монтаж канализации.

Правила установки внутренней системы

  • создавая монтаж канализации, желательно задействовать как можно минимальное количество стыков и поворотов;
  • необходимо применять трубы диаметром 50-100 мм;
  • угол наклона труб может варьироваться от 1-2 см/м;
  • при оборудовании труб, выполненных из пластика, рекомендуется использовать дополнительную смазку;
  • на каждом повороте следует предусмотреть ревизии;
  • при фиксации материала с сантехническими приборами следует задействовать переходные манжеты из резины и гильзы;
  • стояки должны фиксироваться снизу вверх при помощи хомутов;
  • трубы из ПП режутся специальной ножовкой либо болгаркой;
  • при монтаже канализационных труб в квартире из остатков материала, последние соединяются при помощи ремонтных фасонных муфт;
  • стыковка труб из ПП с использованием раструбов не предполагает дополнительной герметизации.

Правила установки наружной канализации

  • такая канализация устанавливается в траншеи, оборудованные ниже уровня промерзания грунта;

  • по необходимости, а также при глубине укладки системы канализации до 0,5 м, ее рекомендуется изолировать стекловолокном;
  • на дно траншеи выстилается песчаная подушка слоем в 10-15 см;
  • уложенная канализационная труба с боков засыпается песком и трамбуется;
  • на поворотах, а также через каждые 25 м обустраиваются ревизионные колодцы;
  • готовая система выводится в выгребную яму либо подключается к септику.

Монтаж канализационных труб своими руками

Технология монтажа канализационных труб

  • монтаж системы канализации начинается со схемы будущей сети. Так необходимо визуально примерить проект на место его будущего расположения и составить приблизительный чертеж. Здесь будут отмечены повороты и все необходимые фасонные части. Помимо этого следует рассчитать общий метраж труб с небольшим запасом;
  • если ответвления системы расположены в одной горизонтальной плоскости, то все соединения устанавливаются при помощи косых тройников и выполняются с отводами под углом до 45°;
  • каждый поворот должен быть оснащен доступом для ревизии;
  • категорически запрещено крепление труб в горизонтальной плоскости под углом 90°;
  • стояк для системы канализации должен оборудоваться вентиляционной трубой;
  • труба фановая выводится на высоту от 0,5 м уровня кровли;
  • укладка канализации может проводиться внутри стен и пола;
  • внутренний монтаж канализационных труб, цена которого зависит от используемого стройматериала, создается с уклоном 1-2 см на каждый метр трубопровода;
  • больший уклон допустим исключительно на участках не более 1,5 м от стояка;
  • между бетоном и канализационной трубой не рекомендуется создавать воздушные зазоры;
  • толщина слоя штукатурки должна составлять от 2 см;
  • осуществляя прокладку труб снаружи, их фиксация осуществляется обычными хомутами с шагом крепления 10D;
  • стояки фиксируются через каждые 1-1,5 м;
  • от стены до трубы стояка должно быть расстояние нее менее 5 мм;
  • обязательным является крепление трубопровода под раструбом.

Видео монтаж канализационных труб:

Для обустройства современных канализационных систем как в многоэтажном, так и в частном доме сегодня в 99 случаях из 100 применяются ПВХ трубы.

Принципиальное отличие канализационных труб из этого материала от водопроводных состоит в толщине стенки: нет никакой вероятности, что в канализационной системе возникнет большое давление, поэтому стенка изделия всегда тонкая.

К основным преимуществам рассматриваемой продукции заслуженно относят:

  1. Простоту монтажа.
  2. Минимальную массу деталей.
  3. Устойчивость к деструктивным климатическим и эксплуатационным воздействиям.
  4. Невозможность засорения.

Особенности монтажа внутренней канализации

Для эффективной организации работ по прокладке канализационной системы все работы стоит разделять на внутренние . Внутри помещения применяются трубы, диаметр которых составляет 50, 100 и 110 мм.

От унитаза и до коллектора, как правило, прокладывается 110 мм деталь. Для подключения остальных сантехнических агрегатов применяется , диаметром в 50 мм.

Основные правила монтажа внутренней системы выглядят так:

  • , пролегающих горизонтально, осуществляется только с применением скошенных тройников и аналогичной фурнитуры.
    Горизонтальные повороты конструкции, выполненные под прямым ушлом – недопустимы.
  • Любые повороты реализуются посредством отводов, угол развода – 45 градусов.
  • Повороты должны оснащаться деталями для удобного доступа – ревизиям.

Отдельное внимание стоит уделить такому аспекту, как правильная установка фановой трубы стояка канализации.

Как проверить канализацию на наличие протечек и избавиться от них в при обнаружении?

Тестирование собранной канализации осуществляется следующими способами:

Выливаем и проверяем

  • Ведро воды, емкостью не менее 10 литров, резко опрокидывается в умывальник или раковину. Для большей достоверности результатов такой тест стоит повторить несколько раз к ряду.
  • На протяжении всего смонтированного объекта включаются все имеющиеся сантехнические приборы, создающие нагрузки на канализацию (открываются все краны, смывается унитаз, желательно подать нагрузку даже на слив стиральной машины). Такая проверка позволяет эффективно оценить не только герметичность системы, но и ее пропускную способность, что само по себе имеет большое значение.

Если протечек выявлено не было, то система готова к эксплуатации. Как быть, если дефекты все – таки обнаружились? Устранить проблему можно двумя путями:

  • Разобрать “проблемное” соединение и собрать его заново, уделив максимальное сборки (правильности монтажа прокладки, качеству труб).
  • Если первый способ не помог, то протекающий стык нужно разобрать и тщательно обработать герметиком. Как правило, в качестве такового используется силикон.

Устранение неполадок после проверки

По прошествии времени высыхания, заявленного производителем герметика, тестирование системы необходимо повторить.
Собственноручная сборка канализационной системы в частном доме является достаточно трудоемким процессом исключительно потому, что есть необходимость копать траншеи для прокладки конструктивным элементов.

Сам по себе процесс сборки особых физических усилий от мастера не требует, здесь всё сводится к правильному соединению отдельных деталей и обобщению их в готовую конструкцию.

При условии, что все необходимые расчеты были выполнены правильно, необходимый уклон был реализован в процессе монтажа, а сам процесс сборки был проведен качественно и ответственно, эксплуатация смонтированной конструкции не доставит никаких сложностей, а срок использования будет измеряться десятками лет.

Видео по теме вариантов устройства канализации
