Выбор сечения импортного провода для мультиметра тестера. Самодельные щупы для мультиметра

Щупы являются одними из главных составных компонентов любого измерительного прибора, в том числе мультиметра – входят в его комплект вне зависимости от вида и модели. Нередко это приспособление ломается уже через считанные дни или месяцы – обрывается провод одного либо сразу двух контактов, растрескивается изоляционная основа, или происходит облом наконечника. Связанно это с тем, что в комплект большинства приборов входят самые дешевые изделия из низкокачественных материалов.

Многие размышляют о том, можно ли изготовить щупы для мультиметра своими руками или, как выбрать качественные изделия в магазине, чтобы обойти частые неполадки с ними. Для ответа на эти вопросы изначально нужно ознакомиться с разновидностями этой составной части измерительного прибора.

Разновидности щупов по качеству

Условно по цене и качественным характеристикам провода с наконечниками для мультиметра можно разделить на две категории:

1. Бюджетные (любительские, базовые);
2. Фирменные (профессиональные).

Бюджетные

Самые дешевые щупы, которые входят в состав почти всех низких по стоимости мультиметров, снабжены изоляционной основой провода из поливинилхлорида (ПВХ), а держатели наконечников и штекерные элементы в них выполнены из пластмассы.

Внутрь удерживающей части к электроду из стали крепится высокотонкий провод, что не гарантирует долговечность изделия при неаккуратном обращении, так как эти наконечники зачастую могут оторваться, а кабель попросту оборваться. Отремонтировать вышедшие из строя бюджетные варианты щупов проблематично.

В разных моделях мультиметров щупы могут иметь различную посадочную глубину штекерного элемента и длину электрода. Толщина же электрода во всех изделиях одинаковая – 4 мм, что не позволяет использовать такие щупы при некоторых видах работ и измерений.

Кроме этого не стоит забывать о минусах, присущих изоляции из ПВХ материала, которые заключаются в нижеследующем:

• кабеля щупов сохраняют свою форму при долгом нахождении в смотанном виде – неудобство при использовании;
• такая изоляция боится высоких температур и может легко повредиться тем же паяльником – низкая термостойкость;
• низкие температуры делают изоляцию жесткой, что может привести к деформации и трещинам на кабеле – боязнь мороза.

Фирменные

Щуп для мультиметра может быть исполнен из разнородных материалов. Надежные и высококачественные щупы, что применяются в профессиональных целях, должны соответствовать нижеследующим характеристикам:

• Провод для мультиметра должен быть исполнен из высокогибкой основы;
• Вход держателя для наконечника должен также быть гибким и обладать герметичностью, а жила в нем должна накрепко сидеть и противостоять непреднамеренным рывкам;
• Основание удерживающего элемента должно обладать низким коэффициентом скольжения, чтобы во время эксплуатации было комфортно держать щупы в руке. Для этого держатели должны быть покрыты дополнительным материалом, например, резиной или синтетическим каучуком.

Интересно знать. Самые популярные у профессионалов и электриков-любителей щупы изготовлены из силикона, так как обладают всеми требуемыми характеристиками.

Профессиональные щупы в большинстве случаев комплектуются специальными защитными колпачками для электродов и штекеров, которые препятствуют попаданию в элементы изделия грязи, а также защищают человека от получения колотых повреждений.

Важно! Зачастую вводы держателей исполнены из пластика. Нужно следить, чтобы в таких изделиях на удерживающем элементе были выполнены определенные выемки, обеспечивающие нужную гибкость конструкции.

Кабель таких изделий отличается высокими показателями гибкости, прочности, устойчивости к непреднамеренным рывкам и не трескается при эксплуатации на морозе.

Виды по назначению

Важной частью щупа для мультиметра является наконечник, который, в основном, и определяет назначение изделия.

По назначению щупы можно разделить на следующие самые распространенные виды:

• универсальные варианты, на которые надеваются различные наконечники;
• тонкие щупы для SMD-монтажа;
• крокодилы;
• щупы-пинцеты для проверки SMD;
• термопара для мультиметра (щуп для измерения температуры);
• щупы в виде всевозможных зажимов, крючков для электроники.

Щупы для SMD-монтажа

Работа с SMD-элементами требует частого проведения измерений мультиметром. Справиться с этим могут только специальные для этого приспособления, которые отличаются очень тонким наконечником-иглой из стали или латуни, что могут в течение длительного временного периода выдерживать электронапряжение даже в 500-600В. Ими можно пронзать изоляцию кабельной продукции, соскребать паяльную маску на электросхеме для дальнейших измерительных мероприятий.

Проверить тестером или мультиметром нужные параметры мелких SMD-элементов на плате или микросхеме, выполняя ремонт техники, можно специальными щипцами, которые похожи на пинцет. Использование таких пинцетов гарантирует качество контакта, так как при измерении они плотно зажимают компонент.

Отличительной особенностью этих изделий является довольно короткий кабель, но для этих целей другой и не нужен.

Зажимы-крокодильчики

Весьма распространённым вариантом наконечников этого изделия являются крокодилы в виде зажимного механизма. Такие крокодильчики могут иметь различные габаритные параметры, но во всех случаях они отличаются надежной оболочкой с диэлектрическими свойствами.

Такие наконечники могут выступать в качестве вспомогательного элемента к универсальным приспособлениям, какие при надобности просто пристегиваются к нему. Крокодилами очень удобно удерживать тонкие и неудобные контакты мелких элементов, которые из-за своей формы надежно их фиксируют.

Совет. Рекомендуется для профессиональной деятельности приобретать универсальные проводки с набором разнообразных наконечников, который в значительной степени упростит процесс измерений и предупредит их частый ремонт. В таком случае наконечники являются насадками, которые просто ввинчиваются в держатель.

Как изготовить самодельные щупы

Многие предпочитают не покупать новые изделия, а делать щупы самостоятельно при выходе из строя заводских щупов, ремонт которых невозможен. Существует два распространенных варианта их изготовления своими руками.

Стандартные щупы из авторучки

Для того чтобы изготовить такой элемент для измерителя, потребуются разобранные без стержней авторучки и дротики для дартса. Процесс изготовления следующий:

1. Подобрать компоненты, примеряя к авторучкам наконечники от дротиков;
2. Вставить их в ручки, нагрев их предварительно феном промышленным или горелкой;
3. Внутрь авторучки положить разогретый и смоченный в паяльной кислоте кусок припоя;
4. Опустить в него проводок и дождаться его остывания и фиксации всех составных частей щупа.

На заметку. Для более надежной фиксации наконечник дротика можно зафиксировать дополнительно клеем.

Щупы для прокалывания изоляции

Для самостоятельного создания тонких SMD -щупов понадобятся следующие материалы:

• швейные иглы требуемых размеров;
• цанговые карандаши со сменными грифелями;
• суперклей;
• припой;
• кабель;
• термоусадка (по желанию).

Создание SMD -щупов производится нижеследующим способом:

1. Изначально необходимо припаять провода к иглам;
2. Далее вставить их в центральную часть цанги карандашей и приклеить, чтобы при нажатии они не скрылись внутрь;
3. Припаять штекеры к проводам;
4. Рекомендуется также натянуть на изделие термоусадку.

На заметку. Защитным элементом в самодельных изделиях могут выступать обычные колпачки от ручек.

Выбирать щупы следует по качественным характеристикам и назначению – лучше отдавать предпочтение силиконовым вариантам. Ремонт щупов производить во многих случаях нецелесообразно, проще и надежнее изготовить щупы своими руками.

Видео

Всем привет! Хочу поделить способом изготовления надежных щупов. Когда купил мультиметр DT9208A , с ним в комплекте шли щупы, но они сделаны очень некачественно и в скором времени пришли в негодность. Самое слабое место у данных щупов - это там, где провод заходит в пластиковую трубку. В этом месте нет фиксации провода и если вы случайно потянете кабель, не прикладывая особых усилий, он оторвется. Так и случилось с моими щупами. Так что такой совет: чтобы кабель не оторвался его нужно зафиксировать. Сделать это можно с помощью обычной изоленты или скотча.

Но если у вас есть возможность, лучше купите качественные фирменные щупы или как я, сделайте своими руками. Итак, нам понадобится:

Советская штепсельная вилка. Можно использовать и другую, но лучше производства СССР, так как у советских вилок латунные штыри. Найти такую вилку не трудно, в крайнем случае можно купить на рынке. Можно использовать вот такой вариант. Главное, обратите внимание на металл, из которого выполнены штыри.

Когда нашли такую вилку, из неё надо извлечь латунные штыри. Сделать это очень просто: для этого нужно открутить болты с верхней части вилки, и она распадется на пополам. Далее нужно открутить сами штыри. Вот так выглядят штыри с моей вилки:

Как уже говорил, основу мы будем брать из старых щупов, которые шли в комплекте. А именно нам понадобится пластиковая трубка, в которую мы и вставим штыри от вилки. Для этого нам надо удалить старые штырьки щупов плоскогубцами. Вот что должно получится в итоге:

Итак, мы имеем штыри от вилки и пластиковые трубки от старых щупов. Теперь нам нужно подготовить штыри для ставки в трубки. Как мы могли заметить штыри не ровные, а буквой «Г», поэтому нужно отрезать ножовкой лишнее. А точнее ту часть, которая загнута. Кроме того, нам нужно заточить штыри. Это можно сделать с помощью напильника или на точильном станке. Обрабатываем из таким образом, чтобы они туго входили с пластиковую трубку.

Далее нам нужно определится, какой провод мы будем использовать для щупов. Я пошел на радиорынок и выбрал подходящий. Лучше брать провод с толстой медной жилой. У нас на рынке из таких проводов были только двойные акустические провода.

Если вы также купили двойной провод, его нужно аккуратно разделить на два с помощью лезвия или ножа. Также при покупке провода, следует выбрать правильную длину. Я купил провод длиной 1.5 метров, хотя у родных щупов провод был меньше метра. Не знаю, как вам, а мне удобней, когда провод длинный. Так что выбирайте длину провода из своих соображений, но не короче 0.7 метра, так как будет очень неудобно пользоваться такими щупами.

Когда пойдете покупать провод, не забудьте купить штекеры для подключения щупов. При покупке штекеров возьмите с собой мультиметр, чтобы проверить походят ли штекер к вашему прибору или нет. Но на большинство мультиметров подойдут штекеры типа «банан». Я купил вот такие:

Теперь у нас есть все необходимое для изготовления щупов. Первым делом следует разделить и зачистить провод. Затем залудить все места пайки, т.е. концы проводов и концы штырей, где будет припаян провод. Штекеры лудить не нужно, так как в них провод вставляется и зажимается болтом.

Когда все подготовлено к сборке, проденьте провод в пластиковую трубку и припаяйте к нему латунный штырек. Затем нужно оттянуть провод назад, чтобы штырь был вставлен в трубку. Теперь нужно зафиксировать место входа провода в трубку и место входа штыря в трубку. Я сделал это с помощью термоусадки.

Красный щуп получился немного кривоватый, потому что провод был припаян не по центру штыря, а сбоку. Но это никак не влияет на работу.

Теперь нам осталось продеть другой конец провода в разъем и зажать провод болтом и щупы готовы к работе.

Вот такие щупы у меня получились:

Сопротивление щупов вышло 0.6 Ом, что довольно неплохо. Сопротивление родных щупов было около 1 Ома, так как провод был тоньше.

Вот такие щупы можно сделать своими руками без особых затрат. Перед тем ка покупать щупы, подумайте, может вам дешевле будет сделать их своими руками? Но если вы занимаетесь пайкой smd элементов и вам нужны более тонкие концы щупов (как иголки), то вы можете сильнее заточить латунные штыри (). Кончено если у вас есть возможность купить дорогие фирменные щупы, то покупайте их, но я решил сэкономить деньги и купить деталей. Кроме того, у нас на рынке очень высокие цены. Всем удачи! Специально для - Кирилл.

Обсудить статью ЩУПЫ ДЛЯ МУЛЬТИМЕТРА СВОИМИ РУКАМИ

Каждый обладатель китайского мультиметра DT830 и подобных ему моделей, обязательно в процессе эксплуатации сталкивался с некоторыми неудобствами, которые не видны на первый взгляд.

Например постоянная разрядка батарейки из-за того что забыли поставить переключатель в положение off. Или отсутствие подсветки, непрактичные провода и многое другое.

Все это легко можно доработать и повысить функциональность вашего дешевого мультиметра до уровня отдельных профессиональных зарубежных моделей. Рассмотрим по порядку, чего же не хватает и что можно добавить в работу любого мультиметра без особых капитальных затрат.

Замена провода и щупов мультиметра

В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.

Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.

Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.

Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа.

Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий.
А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.

Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.

Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.

В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.

Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.

Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.

При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков.

Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки.
Они также идеально подходят под разъем на мультиметре.
При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке.

Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.

При этом возможны три варианта:

После замены такие провода очень легко будут собираться в пучок и при этом не путаться.

Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр.

В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.

Важное замечание: при замене проводов не нужно стремиться сделать их гораздо длинее тех, что шли в комплекте. Помните что длина провода, как и его сечение влияет на общее сопротивление цепи.

Если будете делать длинные провода до 1,5м, с учетом всех мест соединений, сопротивление на них может доходить до нескольких Ом!

Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на АлиЭкспресс .

Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.

В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.

Доработка крепления мультиметра

Еще одно неудобство при измерениях с мультиметром - это нехватка третьей руки. Постоянно приходится в одной руке удерживать мультиметр, а другой работать одновременно двумя щупами.
Если замеры происходят за рабочим столом, то нет проблем. Положил инструмент, освободил руки и работай.

А что делать если измеряешь напряжение в щитке или в распредкоробке под потолком?

Проблема решается просто и недорого. Для того, чтобы иметь возможность закрепить мультиметр на металлической поверхности, на обратной стороне прибора с помощью термоклея или двухстороннего скотча, приклеиваете обыкновенные плоские магниты.

И ваш девайс ничем не будет отличаться от дорогих зарубежных аналогов.

Еще один вариант недорогой модернизации мультиметра в части его удобного размещения и установки на поверхность при замерах - изготовление самодельной подставки. Для этого вам понадобится всего 2 скрепки и термоклей.

А если у вас нет поблизости вообще никакой поверхности где можно разместить инструмент, что делать в этом случае? Тогда можно использовать обыкновенную широкую резинку, например от подтяжек.

Делаете из резинки кольцо, пропускаете его через корпус и все. Таким образом мультиметр можно удобно закрепить прямо на руке, наподобие часов.

Во-первых, теперь мультиметр никогда больше не выпадет из рук, и во-вторых показания всегда будут перед глазами.

Колпачки под щупы

Шипы на концах щупов достаточно острая штука, о которые можно больно уколоться. В некоторых моделях идут в комплекте защитные колпачки, в некоторых нет.
Также они довольно часто теряются. А ведь помимо опасности уколоть палец они еще и защищают контакты от излома, когда мультиметр лежит в сумке вперемежку с другим инструментом.

Чтобы каждый раз не покупать запасные, можно их изготовить самостоятельно. Берете обыкновенный колпачок от гелиевой ручки и смазываете любым маслом наконечник щупа. Делается это для того, чтобы колпачок в процессе изготовления не прилип к поверхности.

Затем заливаете внутреннюю поверхность колпачка термоклеем и одеваете его на острый кончик.
Дожидаетесь пока термоклей застынет и спокойно снимаете получившийся результат.

Подсветка мультиметра

Функция которой не хватает мультиметру в плохо освещенных местах - подсветка дисплея. Решить эту проблему не сложно, достаточно применить:

Проделываете в корпусе сбоку отверстие для выключателя. Приклеиваете отражатель под дисплеем индикации и припаиваете два проводка к контактам кроны.
От них подается питание на выключатель и далее на светодиоды. Конструкция готова.

В конечном результате самодельная доработка подсветки мультиметра будет выглядеть вот так:

Батарейка с подсветкой будет расходоваться значительно быстрее, поэтому не забывайте отключать выключатель когда естественного освещения будет вполне достаточно.

Замена кроны в мультиметре на литий ионный аккумулятор от телефона

В последние годы стала очень популярной переделка мультиметра по замене питания с оригинальной кроны на литий ионную батарейку от сотовых телефонов и смартфонов. Для этих целей помимо самого аккумулятора понадобится зарядно-разрядные платы. Покупаются они на Алиэкспрессе или других интернет магазинах.

Плата защиты от переразряда у подобных элементов питания изначально встроена в батарейку в верхней ее части. Нужна она чтобы аккумулятор не разрядился свыше номинально допустимых норм (примерно 3 Вольт и ниже).

Зарядная же плата не дает перезарядить аккумулятор свыше 4,2 Вольт (ссылка на aliexpress).
Кроме этого понадобится плата повышающая напряжение от 4В до необходимых 9В (ссылка на aliexpress).

Сама батарейка компактно помещается на задней крышке и нисколько не мешает ее закрытию.
Предварительно на повышающем модуле необходимо выставить выходное напряжение в 9 Вольт. Подключаете его проводками к еще не переделанному мультиметру и отверткой выкручиваете требуемое значение.

В корпусе под зарядный разъем микро или мини usb придется проделать отверстие.

Сам повышающий модуль располагается в месте где должна стоять крона.

Обязательно позаботьтесь о том, чтобы проводки от модуля до батарейки были необходимой длины. В будущем это позволит без проблем снимать крышку, и располовинив корпус, заниматься при необходимости внутренней ревизией мультиметра.

После размещения внутри всех деталей остается запаять проводки согласно схемы и залить все термоклеем, чтобы ничего не шевелилось при перемещении прибора.

Термоклеем желательно залить не только корпус, но и контакты с проводами, чтобы продлить их срок службы.

Существенным недостатком такого мультиметра на литий ионном аккумуляторе является его работа, а вернее не работа при отрицательных температурах.

Стоит вашему мультиметру полежать в багажнике машины или в сумке зимой в течение длительного времени, и вы сразу же вспомните о батарейке кроне.

И задумаетесь, а была ли полезна такая переделка? Решать в конечном итоге конечно же вам, исходя из условий эксплуатации прибора.

Доработка кнопки включения и отключения на мультиметре

Последний вариант доработки мультиметра с переходом на литий ионные аккумуляторы целесообразно еще более усовершенствовать, поставив кнопку отключения в цепь питания преобразователя к аккумулятору.

Во-первых, преобразователь сам потребляет небольшой ток, даже в режиме ожидания, когда мультиметр не работает.

Во-вторых, благодаря такому переключателю не придется лишний раз щелкать самим мультиметром чтобы его выключать. Многие девайсы именно из-за этой причины выходят из строя раньше времени.

Какие-то дорожки раньше времени стираются, другие начинают коротить между собой. Так что кнопочка отключения всего прибора разом, будет очень кстати.

Еще один совет от опытных пользователей китайских мультиметров - чтобы переключатель прослужил долго и исправно, сразу же после покупки разберите и смажьте места скольжения шариков переключателя.

А на плате рекомендуется промазать техническим вазелином дорожки. Так как у новых девайсов нет смазки и переключатель быстро изнашивается.

Сделать кнопочку можно как во внутреннем исполнении, если найдете свободное место, так и во внешнем. Для этого придется просверлить всего два микро отверстия под проводки питания.

Фонарик в мультиметре

Еще одна инновация для мультиметра - дополнительная опция фонарика. Часто приходится с помощью прибора искать повреждение в щитах и распредшкафах подвалов, замыкания проводки в помещениях где нет света.

В схему добавляется обыкновенный белый светодиод и кнопка конкретно для его включения. Проверить насколько хватит светового потока от данного светодиода очень легко. Для этого даже не придется его разбирать.

Ножку анода диода ставите в разъем Е, а ножку катода в разъем С (ножка анода длиннее, чем катод). Все это проделывается в разъемах для режима измерения транзисторов на колодке P-N-P.

Светодиод будет светиться в любых положениях переключателя и потухнет, только когда вы сами отключите мультиметр. Чтобы все это смонтировать внутри, необходимо на монтажной плате найти нужные выводы и припаять два проводка к эмиттеру (разъем Е) и коллектору (разъем С). В разрыв провода впаивается кнопка и монтируется через отверстие в корпусе мультиметра.

Закрепляете все термоклеем и получаете портативный фонарик-мультиметр.

Всем привет!

Сейчас в продаже имеются различные тестеры, но в большинстве случаев щупы к ним невысокого качества.

Был случай, что на морозе провода щупов ломались как спички. Поэтому я решил сделать недостающие мне щупы самостоятельно.

Процесс изготовления щупов

Примеряем наконечник от дротика. Нужно, чтобы он подошёл по размеру вместо наконечника ручки. Если не подходит, то придётся срезать резьбу на ручке. Если это не поможет, то придётся найти другие ручки.

Берём наконечник дротика, греем его газовой горелкой. После достаточного нагрева берём кусочек припоя, смоченного в паяльной кислоте, и бросаем внутрь. Опускаем туда же провод и ждём, пока припой остынет.

Собираем щуп. Наконечник лучше приклеить.

Второй комплект. Щупы с иглами для проколов изоляции. Берём карандаши со сменными грифелями, разбираем.

Берём иглы, примеряем их вместо грифелей.

Припаиваем к иглам провода.

Вставляем иглу с проводом в карандаш сзади. С первого раза может не получиться, нужно попасть в центр цанги карандаша. Иглы в цангу нужно вклеить, иначе при надавливании они уйдут внутрь.

В общем всё готово, осталось припаять штекеры к проводам и обтянуть щупы цветной термоусадкой. Осторожно с феном! Пластмасса канцтоваров может деформироваться.

Колпачки от ручек тоже пригодились.

Дополнение. Разбирая компьютерный блок питания я обнаружил разъём, клеммы которого очень хорошо налезают на все щупы, включая китайские и советские.

Поэтому я решил сделать ещё и насадки-крокодилы. Извлекаем клеммы, держатся они в колодке на защёлках. Надавливаем шилом на защёлку, извлекаем клемму. У клеммы обрезаем хвостовик, защёлку загибаем внутрь.

Берём крокодил, вставляем клемму, спаиваем.

Крокодил готов.

Всем спасибо. В заключении скажу, что я покупал провода с морозостойкой изоляцией сечением 0,75 мм?.

Несмотря на то, что мультиметры всегда комплектуются щупами, в недорогих моделях измерительных приборов (DT 181, DT 182, DT 832 и т.д.) их качество оставляет желать лучшего. Результат не заставляет себя долго ждать. Бывает, не проходит и месяца, как владелец обнаруживает, что прибором невозможно произвести замер, поскольку произошел обрыв провода в одном из штекеров или наконечников. На рисунке 1 демонстрируется типичная проблема, свойственная недорогим китайским изделиям.

Рисунок 1. Обрыв провода – типичная неисправность для китайской продукции

Безусловно, несложно устранить такую неисправность, но это не решит проблему в целом, и новый обрыв не заставит себя ждать. А значит, пришло время приобрести качественные и надежные щупы для мультиметра, например, продукцию Mastech (Т3033, Т3009, Е3029 и т.д.) или S-Line (ETL-5, ETL-10, ETL-11).

Ради справедливости необходимо заметить, что среди продукции неизвестных производителей из Поднебесной, можно найти вполне приличные аналоги, которые будут надежны и, при этом, ничем не уступать оригинальным изделиям. Но, чтобы сделать правильный выбор, необходимо знать, на какие конструктивные особенности следует обращать внимание. Давайте рассмотрим различные типы измерительных проводов, чтобы определить их достоинства и недостатки. Начнем с недорогих изделий.

Бюджетный вариант

Щупы измерительные, у которых провода имеют ПВХ изоляцию, в качестве материала для штекеров и держателей используется пластмасса, а сами наконечники изготовлены из стали, как правило, самые недорогие. Именно они входят в комплект к бюджетным моделям мультиметров, таких как DT-838 или DT-830B (см. рисунок 3).

Рисунок 3. Недорогие мультиметры комплектуются соответствующими щупами

Как правило, измерительные провода подбираются разного цвета, чтобы правильно подключить прибор к измеряемой цепи.

Стандартная толщина электрода у таких изделий 4мм, а длина варьируется в зависимости от модели. Форма держателей может иметь несколько вариаций, но эта незначительная конструктивная особенность не влияет на надежность.

Такие изделия не являются лучшим вариантом, любое неосторожное движение может привести к отрыву наконечника. Помимо этого не следует забывать о недостатках, присущих ПВХ изоляции, они следующие:

• сохраняется форма у смотанных проводов, что приводит к неудобствам при работе;
• низкая термостойкость, изоляцию легко повредить паяльником;
• провод становится жестким на морозе и может потрескаться.

Также необходимо заметить, что наконечники для щупов с иглами диаметром 4мм подойдут не для всех работ. Например, для снятия замеров с электронных плат, где находятся SMD-компоненты, потребуются тонкие щупы для тестера.

Единственное достоинство бюджетных моделей — невысокая цена. Такие изделия вполне оправдывают себя при использовании мультиметра на непрофессиональном уровне, то есть, в бытовых целях для мелкого ремонта.

Профессиональное оборудование

Приведем характерные отличительные особенности, свойственные качественному инструменту:

1. провода с силиконовой изоляцией, они обладают хорошей гибкостью и термостойкостью;
2. держатель и штекер должны обладать гибкими герметичными вводами, благодаря такой конструкции провода не вырвутся из них, даже если допустить случайный рывок;
3. держатели имеют прорезиненное покрытие и снабжены специальными выступами для удобства захвата пальцами;
4. иглы электродов (а нередко и штекеры) снабжены специальными снимающимися колпачками. Такой вид защиты несет две функции: не допускает загрязнения контактной поверхности и существенно снижает риск получить колотую травму;
5. анодированные или покрытые золотом электроды;
6. небольшое внутреннее сопротивление провода (в идеале около 0,04 Ом).

Таким требованиям отвечает продукция следующих брендов: Fluke, Unitrend, Mastech и т.д.

Рисунок 4. Щупы Flucke в комплекте с «крокодилами»

Как правило, хорошие профессиональные щупы разборные, это позволяет использовать для них специальные насадки. Имеет смысл рассказать о них подробнее.

Обзор различных насадок

Многие производители предусматривают подключение к измерительным проводам разные типы насадок, что делает щупы универсальными и существенно расширяет сферу их применения (см. рисунок 5).

Рисунок 5. Измерительные провода и набор насадок

Благодаря такому набору можно выбрать длинные или короткие иглы, в зависимости от необходимости, изменить толщину жала, например, когда требуется сделать деликатное измерение и т.д.

Для проверки SMD компонентов удобно использовать специальную насадку-щипцы, тестирование с ее помощью показано на рисунке 6.

Рисунок 6. Проверка SMD резистора

Не менее полезен зажим «крокодил» (см. рисунок 4), с его помощью можно подключиться к устройству для проведения замеров, при этом, в процессе тестирования освобождаются руки, что позволяет делать другие измерения.

Используя насадку, у которой имеется подпружиненный крючок (рисунок 7) можно подключиться к большинству навесных элементов на печатных платах.

Рисунок 7. Насадка с подпружиненным крючком

Насадка с клеммным переходником (рис. позволит легко подключиться к лабораторному блоку питания для контроля напряжения и силы тока.

Рисунок 8. Насадка-переходник под клеммы

Завершая тему профессиональных измерительных проводов, следует обратить внимание на один существенный недостаток таких изделий – относительно высокую цену. Например, оригинальные щупы Flucke с набором насадок стоят порядка $60.

Самодельные щупы

Совсем не обязательно покупать новые измерительные провода, если старые не подлежат ремонту. Тем более, что щупы для мультиметра своими руками сделать несложно. Результат будет несколько уступать профессиональной продукции, но стоимость изделий будет несоизмеримо ниже. Что касается качества и надежности, то их уровень будет не хуже, чем у китайских аналогов.

В первую очередь необходимо приобрести качественный многожильный медный провод в силиконовой изоляции. В крайнем случае, можно использовать и ПВХ оболочку, но, как уже упоминалось выше, у таких щупов будет масса недостатков.

В качестве держателей можно использовать обычные авторучки, фломастеры или карандаши со сменными грифелями. Для электродов подойдут швейные иглы или наконечники дротиков от игры Дартс.

1. Разбираем авторучку и снимаем наконечник с дротика.
2. Наконечник нагреваем над горелкой газовой печки и бросаем в него немного припоя.
3. Просовываем провод в ручку и припаиваем его к наконечнику (рисунок 9).
4. Приклеиваем наконечник к ручке.
5. На выход провода надеваем термоусадочный кембрик и нагреваем его, пока он плотно не обхватит конец ручки и провод.

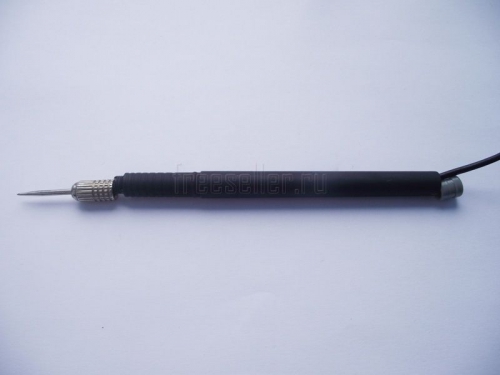

Рисунок 9. Осталось приклеить наконечник и надеть термоусадочный кембрик

Второй вариант: используем в качестве щупа карандаш со сменным грифелем, роль наконечника будет играть швейная игла. Принцип изготовления практически такой же, только провод припаивается к иголке.

Видео в тему:

Заметим, что в качестве защитных насадок для таких щупов можно использовать колпачки от авторучек.
