Копировальный станок по дереву. Что такое пантограф? Типы и функциональные особенности копировального станка

Ручной либо автоматический стационарный копировально-фрезерный станок по алюминию либо другому металлу представляет собой агрегат, который позволяет создавать изделия, максимально идентичные по форме исходному заданному образцу.

1 Предназначение копировально-фрезерного агрегата

Рассматриваемые в данной статье фрезерные установки оптимальны для производства копировальных работ на плоскости и по объему с использованием соответствующих копиров и моделей объемного типа. Также они применяются для:

  • выполнения несложных фрезерных работ;
  • гравирования всевозможных орнаментов, фасонных профилей, надписей, узоров и так далее.

Важно, что при сравнительно простой и понятной конструкции такие станки могут выполнять по-настоящему сложные орнаменты, фрезеровать при помощи инструментов, сделанных из , изделия из цветных металлов, чугуна и стали.

На промышленных предприятиях, занятых мелко- и крупносерийным производством, копировально-фрезерные установки дают возможность выпускать:

  • металлические заготовки и модели;
  • лопатки паровых турбин и двигателей на турбореактивной тяге;
  • разнообразные штампы и кулачки;
  • штампы (ковочные и вырубные);
  • литейные и пресс-формы;
  • винты (гребневые) плавательных средств.

Явным преимуществом копировально-фрезерных агрегатов перед универсальными является то, что на них можно сверлить отверстия под стальные петли, замки, рукоятки, шпингалеты, делать рамки разных геометрических параметров для зеркальных поверхностей и каналов на профилях из алюминия и пластика.

Описываемые станки фрезеруют криволинейные заготовки по подготовленному шаблону технологией копирования. Именно благодаря такой методике обеспечивается одинаковая форма всех готовых деталей. Причем вероятность ошибки работника, обслуживающего агрегат, сводится к нулю. То есть пресловутый "человеческий фактор" не оказывает никакого негативного влияния на производственный процесс.

Чтобы сделать на копировальном станке ряд абсолютно одинаковых деталей, допускается применять не только шаблон, но и любое изделие, которое было изготовлено по нему. При этом специалисты настоятельно советуют дополнительно оснастить агрегат пантографом – специальным механизмом, передающим максимально точно движение режущему инструменту вдоль профиля головки установки.

2 Копировально-фрезерный станок – принцип работы

Интересующие нас агрегаты осуществляют обработку заготовок по копиру, который посредством специального узла (копировального механизма) дает команды различным исполнительным устройствам станка. Причем фреза установки и непосредственно деталь, подвергаемая фрезерованию, воссоздают поверхность, заданную на копире, в относительном движении.

Передвижение по контуру салазок и рабочего стола агрегата, а также вращение его шпинделя – это операции, которые причисляют к главному движению. А к второстепенным (вспомогательным) относят следующие действия:

  • перемещения установочного характера копировального пальца, упоров и трейсерного столика;
  • ускорение движения рабочего стола, головки шпинделя и салазок;
  • зажим головки шпинделя.

Копировальное фрезерование принято подразделять на два типа:

  • контурное;
  • объемное.

При контурной обработке кривая копира располагается в перпендикулярной либо параллельной оси рабочего инструмента. В первом случае рабочая поверхность с деталью и копиром передвигается в продольном и поперечном направлении по кривой линии последнего. Во втором – только в продольном. При этом контроль за модификациями кривой становится возможным за счет перемещения копирного пальца и фрезы по вертикали.

При объемном фрезеровании заготовка имеет пространственную сложную поверхность, которую получается обработать выполнением параллельных (двух и более) ходов рабочего стола. По сути, в данной ситуации речь идет о том, что при каждом ходе производится контурное фрезерование. Рабочий инструмент после каждого прохода относительно детали смещается на показатель поперечной подачи перпендикулярно строке. А затем выполняется следующий ход стола.

Для несложных фрезерных и гравировальных мероприятий обычно используются так называемые "прямые" копировально-фрезерные установки. В них пантограф передает движение инструменту посредством щупа. На станках, оснащенных пантографом, кроме того, выполняют уменьшение (по отношению к копиру) масштаба обрабатываемых заготовок.

3 Конструкция копировально-фрезерного станка – чертежи, фрезы для агрегата

Важнейшим рабочим инструментом такого агрегата является фреза, которая предназначена для воспроизведения поверхности либо контура копира на заготовке. Копир чаще называют задающим устройством. Оно связано с механизмом слежения, предназначенным для контроля направления подачи фрезы. Указанная связь может быть:

  • механической;
  • пневматической;
  • гидравлической.

Копировальным устройством является:

  • фотоэлемент;
  • специальный копировальный палец либо ролик.

А под копиром понимают сделанные из металла, пластмассы, древесины:

  • контурный чертеж;
  • пространственную модель;
  • шаблон плоского вида;
  • эталонную заготовку.

Копир и заготовка, которую необходимо обрабатывать, крепят на вращающемся столе.

Исполнительная цепь агрегата приводится в движение электродвигателем и гидравлическим цилиндром. Под исполнительным органом установки при этом понимают дифференциал, соленоид, золотник, муфту с электромагнитами или винт. Обязательным узлом копировально-фрезерного оборудования является реле, которое входит в усилительное устройство станка. Реле может быть:

  • гидравлическим;
  • электромагнитным;
  • электрооптическим.

По большому счету любой домашний умелец, обладающий определенными техническими знаниями, может изучить чертежи, и сделать собственный ручной копировальный агрегат, который будет прекрасно справляться с фрезерными операциями.

4 Классификация копировально-фрезерных агрегатов

Весь спектр таких станков делят на несколько разных типов:

  • гидрофицированные;
  • оснащенные пантографом, который может функционировать в двух и трех измерениях;
  • фотокопировальные;
  • универсальные (в них тоже есть пантограф, размещаемый в вертикальной плоскости на поворотном рукаве);
  • электрофицированные;
  • много- и одношпиндельные с круглым или прямоугольным столом.

По виду прижима фрезеруемой детали и степени автоматизации агрегаты подразделяют на три вида:

  • Автоматические установки, в которых профиль прижимается пневматическим устройством. Они применяются чаще всего для обработки заготовок из , и не могут использоваться для сверления тройных отверстий.
  • Настольные (иначе говоря – ручные) станки. Также не подходят для тройных отверстий, но способны выполнять операцию рассверловки по шаблону одинарных отверстий. Для расширения их функциональности допускается монтаж на дрель или станок трехшпиндельной насадки. Настольные агрегаты оснащаются прижимом механического типа.
  • Автоматические установки с трехшпиндельной насадкой и пневматическим прижимом. Они по праву считаются самыми функциональными и широкоуниверсальными.

В наше время часто возникает необходимость в создании копии какого-то предмета. Для этих целей на современных предприятиях используются специальные копировальные станки, форма которых максимально соответствует нужному образцу. Такие фрезерные копиры дают возможность изготавливать разнообразные по своей сложности и форме детали. При этом оборудование должно за короткое время осуществлять обработку и изготовление требуемого элемента.

Заводской или самодельный станок?

Современный рынок предлагает приобрести фрезерно-копировальные станки различного уровня сложности и конструкции. Но не всегда есть возможность сделать такую покупку, да и стоимость такого оборудования по дереву является довольно ощутимой. Именно поэтому в народных умельцев часто возникает вопрос о самодельном фрезерно-копировальном станке, изготовление которого по сравнению с самостоятельной сборкой является менее затратным. Сейчас в случае наличия соответствующих чертежей, материалов и навыков такое оборудование можно изготовить и своими руками.

Понятно, что такая разновидность самодельной техники по своим параметрам и удобству в использовании не может конкурировать с оборудованием заводского производства. Но при надежном исполнении со станком, сделанным своими руками, можно изготавливать достаточно высококачественные копии определенных предметов из дерева.

Следует сразу же отметить, что устанавливать копировальное оборудование на заводской практически невозможно, поскольку это подразумевает кардинальное переоборудование всего станка.

Именно поэтому сделать своими руками копировальный станок по дереву можно только «с нуля», воспользовавшись системами тяг, электрического двигателя и специального патрона, в котором будет удерживаться фреза, осуществляющая обработку заготовки.

Из чего состоит копировальный фрезерный станок?

Конструкций самодельного оборудования такого назначения существует в наше время довольно много в зависимости от используемого чертежа и задач, которые будут выполняться на этой технике. Типичный копир для дерева состоит из таких основных элементов:

  • подходящая по размерам рабочая поверхность;
  • несущая рама;
  • устройство для установки фрезера.

Фрезерную головку нужно оборудовать передаточным механизмом с электродвигателем, которые смогут обеспечить несколько скоростей работы самодельного фрезерно-копировального станка по дереву.

Большое количество народных умельцев, которые своими руками сделали такой станок по чертежам, отмечают, что в результате копирования готовая деталь имеет достаточное количество изъянов. Они появляются во время смены направления работы фрезы, дрожании и вибрациях всей конструкции. Кроме того, несоответствия также происходят и из-за искривления обрабатываемой детали, которая возникает при увеличении внутреннего напряжения в результате выработки деревянной заготовки.

Исключить вероятность возникновения определенных недочетов в процессе изготовления самодельного станка практически нереально. Чтобы свести их к минимуму, своими руками рекомендуется производить не универсальные, а узкопрофильные станки, на которых можно будет изготавливать и копировать детали какого-то одного определенного типа.

Особенности самостоятельного создания копира

Таким образом, копировально-фрезерные станки при изготовлении своими руками необходимо оптимизировать под обработку конкретных деталей, которые будут на нем производиться. В противном же случае могут возникать различные побочные эффекты, которые зачастую очень трудно исправить.

Довольно важным фактором, который обязательно необходимо учитывать при собственноручном изготовлении станка-копира – это его размеры и общий вес. Чем большие изделия на нем будут обрабатываться, тем массивнее должна быть вся конструкция. Это даст возможность оборудованию поглощать вибрации, которые возникают в процессе работы фрезы. Направляющие оси нужно делать так, чтобы они обладали значительным запасом прочности, не прогибаясь при повышенных нагрузках.

Оптимальные свойства копировально-фрезерного станка по дереву при изготовлении его своими руками можно подобрать опытным путем, так как это зависит от конструкции оборудования и целей, в которых оно будет эксплуатироваться.

Что нужно учитывать при разработке станка?

Создавая чертеж копировального станка по дереву и конструируя его, необходимо делать все в зависимости от деталей, которые будут изготавливаться на нем. Так, чтобы фрезеровать длинные заготовки или выполнять граверные работы требуются совершенно разный способ закрепления заготовок и тип рабочего стола.

Также от изготавливаемых и копируемых на станке деталей зависит и необходимая для качественной работы мощность электрического двигателя, который обеспечивает вращение фрезы. Но в большинстве случаев для обработки деталей из дерева бывает достаточно 150-220 Вт двигателя постоянного тока.

Чтобы обеспечить максимальную точность копирования деталей, устройство, удерживающее фрезер и копирующий щуп должны как быть как можно прочнее закреплены между собой. Вместе с этим их плоскости вместе с высотой над рабочей поверхностью должны совпадать в полной мере.

Созданная жесткая конструкция должна быть установлена на поверхности стола таким образом, чтобы была она имела возможность перемещаться в горизонтальной и вертикальной плоскостях.

Таким образом, самостоятельно сделать копировальный станок для изготовления разнообразных деталей из дерева не очень сложно, поэтому справиться с такой работой могут многие. Но нужно помнить, что в случае изготовления подобного оборудования своими руками оно подойдет только для производства изделий какого-то определенного типа. В противном же случае подойдет только современное универсальное оборудование заводского производства.


На сайте Станкофф.RU вы можете купить копировально-фрезерные станки по дереву ведущих производителей. В наличии и под заказ более 25 моделей копировально-фрезерных станков по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Применение и характеристики

Механизация трудоемких задач по обработке кантов, прямых и закругленных поверхностей, намного повышает точность и скорость изготовления изделий в деревообрабатывающих мастерских. Шлифовальные установки для профессионального применения позволяют выпускать продукцию в соответствии со стандартами качества и служат надежным средством повышения рентабельности предприятия. Кромкошлифовальные станки используется при работе с изделиями из массива древесины или плитных материалов, и отличается широкими возможностями в переналадке, обеспечивающими функциональность и универсальность оборудования. Агрегат предназначен для обработки деревянных деталей методом шлифовки и производит операции:

  • по торцовой поверхности;
  • прямым, профильным и угловым кромкам;
  • закруглениям различной формы.

В зависимости от заданной для детали степени шероховатости при настройке выставляется необходимое количество шлифовальных циклов и регулируется скорость подачи материала. Конструкция включает защитные кожухи, которые одновременно обеспечивают безопасность персонала и сдерживают распространение мелкой древесной пыли по рабочему помещению.

Виды оборудования

Кромкошлифовальные станки по дереву, представленные в нашем каталоге, классифицируют в зависимости от технологических особенностей обработки, которая определяет вид рабочего инструмента:

  1. Дисковые. Оснащаются абразивными кругами с разной зернистостью.
  2. Ленточные. Отличаются способностью к внутренней обработке округлых отверстий.
  3. Комбинированные. Совмещают функции ленточных и дисковых станков.
  4. Осцилляционные. Шлифование производится с колебанием абразивной ленты, повышающим скорость и эффективность обработки.

Регулировка рабочего стола по высоте дает возможность полноценно использовать ресурс шлифовального инструмента и получать качественный результат за счет точного выравнивания рабочего органа по отношению к заготовке. Высокая производительность оборудования приводит к образованию большого количества пылевых отходов, поэтому подключение станка к мощной аспирационной системе является необходимостью.

Основой для изготовления станка своими руками будет ручная. Закрепите ее на деревянной опоре из толстой фанеры (не менее 12 мм толщиной). В опоре также делается несколько отверстий под крепеж и держатель фрезера. Дополнительно следует соорудить каркас и изготовить несколько брусков, которые устанавливаются по краям опоры, они будут придерживать аппарат во время работы.


Изготовление фрезерной установки

В качестве направляющей используем металлическую трубу среднего диаметра. На трубу устанавливаем каретку со вставленным в нее фрезером. На каретку крепим планку, которая играет роль копировального щупа, после чего необходимо зафиксировать горизонтальный брус, на который крепится основной шаблон. Станок, изготовленный по такому принципу, можно применять для обработки и создания копий с простых бытовых изделий, например, дверных ручек, замков, мебельных ножек. Фрезерная установка с мотором вставляется внутрь каретки и подключается к питанию. На опоре фиксируется шаблон, по нему передвигается копировальный щуп.

Фрезер работает от сети, каретка передвигается ручным способом, таким образом, чтобы рабочая головка повторяла движения щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка привода с ременной передачей. Сейчас существует возможность подключения самодельной установки к программному обеспечению, однако для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такой самодельный станок будет справляться со своими бытовыми функциями достаточно хорошо.

4

Практика использования самодельных копировально-фрезерных станков различного типа показывает, что конечная деталь, изготовленная на таком оборудовании, имеет определенные несоответствия чертежам и формам и некоторые производственные дефекты в виде сколов и искривлений. Эти изъяны обусловлены постоянными вибрациями станка и перемещениями рабочей головки. Избавиться от них в бытовых условиях очень трудно.


Копировально-фрезерный станок своими руками

Чтобы избежать подобных недочетов в работе самодельного оборудования, рекомендуем изготавливать узкоспециализированные станки, а не оборудование универсального типа. То есть перед началом работ по изготовлению станка своими руками необходимо определиться, под какие конкретные детали его планируется использовать. Так можно оптимально подобрать вес и размеры копировально-фрезерного станка ручной сборки. Важно помнить, что чем больше размер деталей для обработки, тем мощнее и тяжелее должна быть рабочая установка.

Для больших деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электрический привод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните и о том, что от вида рабочей поверхности зависит плавность перемещения режущего оборудования в различных плоскостях, следовательно, и конечный результат.

Копировально-фрезерный станок «Дупликарвер» используется для копирования скульптур и плоскорельефных изделий, а также резьбы по дереву. На сегодняшний день аналогов такой техники на российском рынке нет. Оборудование получило признание среди специалистов и начинающих мастеров. Данное устройство соответствует требованиям технического регламента.

В продаже можно встретить три разновидности станков:

  • «Дупликарвер-1»;
  • «Дупликарвер-2»;
  • «Дупликарвер-3».

С их помощью можно осуществлять не только скультурную и объемную резьбу, но и плоскорельефные работы. Это могут быть панно, а также филенки небольшой глубины. Размеры изделий определяются шириной, а их длина может быть любой. «Дупликарвер-3» сохранил все характеристики «Дупликарвер-2» и обрел новые. С его помощью можно осуществлять длинномерную объемную резьбу.

В роли рабочего инструмента устройства выступает высококачественный фрезер, который изготавливается в Германии. Станок работает точно и максимально надежно, а овладеть приемами работы на нём можно достаточно быстро. Если такое оборудование вам не по карману, то копировально-фрезерные станки по дереву можно изготовить и самостоятельно. Для этого нет необходимости докупать какие-то сложные запчасти.

Классификация по степени автоматизации

Когда изготавливаются копировально-фрезерные станки по дереву, первоначально мастера разбираются с разновидностями подобного оборудования, оно может быть

  • настольным или ручным;
  • автоматическим;
  • стационарным.

В первом случае заготовка фиксируется механически, на этих устройствах обычно рассверливаются отверстия разной формы, однако на параметры влияет шаблон. Стационарное автоматическое оборудование фиксирует заготовки с помощью пневматических прижимов, работать на нем можно с алюминием.

Подготавливая чертежи фрезерно-копировального станка перед его изготовлением, вы должны разобраться еще и с тем, что бывает стационарное автоматическое оборудование с пневматическими прижимами, которые дополнены трехшпиндельными головками.

Самодельное оборудование может быть создано по чертежу. В итоге удастся получить устройство, которое выполняет свои задачи, как и заводская техника. Копир будет состоять из таких узлов, как:

  • рабочая поверхность;
  • устройство для установки фрезера;
  • несущая рама.

Когда изготавливаются они имеют фрезерную головку, ее следует дополнить передаточным механизмом и электрическим мотором, только так можно добиться получения нескольких скоростей. В результате использования такого агрегата удается выполнить деталь, которая может иметь некоторое количество изъянов.

Они могут возникнуть в процессе смены направления фрезы, вибрации и дрожания конструкции. Несоответствие может появиться и по причине искривления детали, эта проблема возникает при внутреннем напряжении. Исключить недочеты можно, изготовив станок для выполнения деталей определённого типа.

Особенности создания копира

Если вы решили выполнить копировально-фрезерный станок своими руками, то его следует оптимизировать для обработки конкретных деталей. Важным фактором, который следует учитывать при самостоятельном изготовлении станка, является общий вес. Сюда следует отнести ещё и размеры конструкции.

Она должна быть более массивной, если вы планируете обрабатывать большие по размеру изделия. Это позволяет оборудованию снижать вибрации, возникающие при работе фрезы. Со значительным запасом мощности следует изготавливать направляющие оси, только тогда они не будут прогибаться при повышенных нагрузках.

Когда изготавливается копировально-фрезерный станок своими руками, важно разобраться с его конструктивными особенностями. В системе будет рабочий головка и несущая рама. Рабочую поверхность можно будет регулировать по высоте, тогда как фрезерную головку необходимо дополнить передаточным двухступенчатым механизмом, обеспечивающим две скорости вала.

Изготовление пантографа

Копировально-фрезерные станки по дереву имеют в качестве основного узла пантограф, который можно изготовить из дерева. Однако следует быть готовым к тому, что высокой точности добиться в данном случае не удастся, ведь соединение деревянных заготовок осуществляется с помощью петель.

Если использовать для фиксации петли, то между ними будет образовываться люфт. Для изготовления чертежного пантографа иногда используется и металл, с его помощью можно будет создавать копии в разных масштабах, однако применять его можно лишь для создания объемных копий.

Методика проведения работ

Связать и рабочий орган между собой можно пневматическими, гидравлическими или механическими элементами, которые требуются для формирования усилия от копира на рабочий орган. В качестве шаблона может выступить плоская контурная или пространственная модель. Можно использовать контурные чертежи, деталь-эталон, а вот элементом для считывания размеров и формы станет копировальный ролик или палец, фотоэлементы или щуп.

Для шаблона можно использовать древесину, пластик или металл. Расположить этот узел необходимо на вращающемся рабочем столе оборудования. Когда изготавливаются фрезерно-копировальные станки с ЧПУ, они должны иметь рабочий орган, который начинает двигаться благодаря соленоиду, золотниковому клапану или В усилительных устройствах располагаются реле, они могут быть гидравлическими, электромагнитными или электрооптическими.

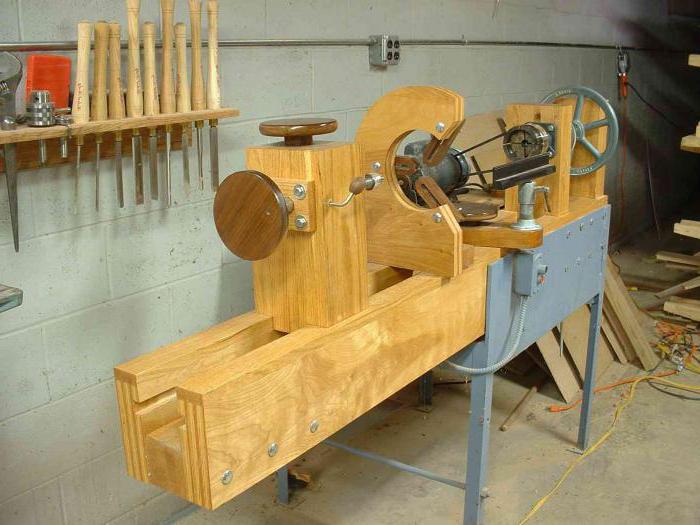

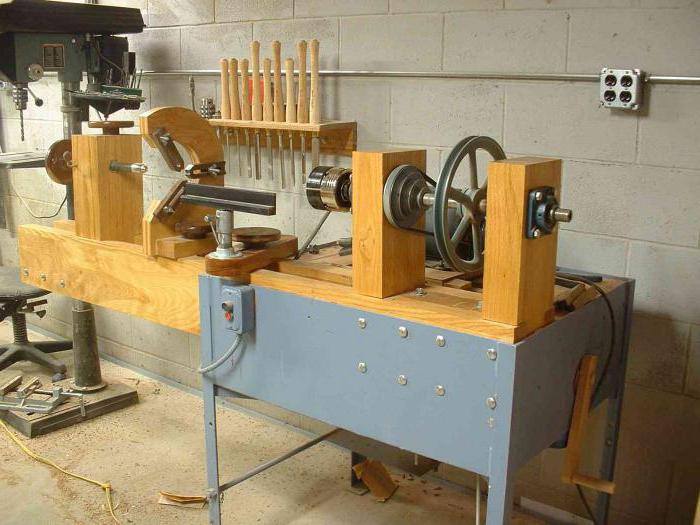

Особенности изготовления копировально-фрезерного токарного оборудования

Копировальный будет работать, обеспечивая качество, зависящее от скорости перемещения следящего устройства. Исполнительная цепь будет иметь основной элемент в виде гидравлического цилиндра или электрического двигателя. Направляющий палец будет составлять конструкцию пантографа. На одной рейке необходимо расположить направляющий палец и шпиндель.

Рейка должна иметь плечи, от соотношения которых будет зависеть масштаб копирования. Копировальный будет иметь палец, который станет перемещаться по контуру шаблонов. Он будет отвечать за движение рейки, которая свободно вращается на оси. На другой стороне рейки шпиндель будет совершать идентичные движения при обработке деталей. На таких станках описываемое устройство не будет лишним, а его наличие увеличит функциональность.

Заключение

Копировально-фрезерные станки обрели сегодня большую популярность среди потребителей по той причине, что в быту и на производстве довольно часто возникает необходимость создания копий или повторения изделий. Для этого сегодня применяются устройства, которые обеспечивают высокую производительность и точность, чего нельзя добиться ручным способом.
