Парогенератор для бани из газового баллона. Правила выбора электрического парогенератора для бани, их виды и назначение

04.03.2020

Паровая пушка (или парогенератор для бани) может использоваться в качестве дополнительного оборудования либо быть отдельным агрегатом. Это устройство чаще всего применяется для выработки лечебного мягкого пара благодаря добавлению ароматных трав. Агрегат можно приобрести в специализированных торговых сетях или собрать своими руками и сэкономить.

Сделайте свой отдых в бане более насыщенным, вместе с парогенераторами

Описание агрегата

Целебные свойства пара могут проявляться при определенных условиях. Именно для этого многие люди используют парообразователь для банной печи .

Особенности конструкции

Классический генератор пара для бани представляет собой агрегат, в котором установлен электрический нагревательный элемент. Его принцип работы напоминает электрочайник - в устройство заливается вода, включается ТЭН, что приводит к образованию пара. На крышке прибора смонтирован клапан для регулировки давления. Так можно создать пар требуемой температуры и влажности.

В данном видео рассмотрим какой парогенератор для бани лучше:

Когда прибор используется совместно с печкой, то пар дополнительно подается еще и на камни. Такая схема позволяет продлить срок эксплуатации печи, а также сэкономить электроэнергию. Если же использовать парогенератор для парной в качестве самостоятельного устройства, то не нужно будет строить печь, но в такой ситуации придется больше платить за электрическую энергию.

Конструкция фабричного агрегата предполагает наличие следующих элементов:

датчик безопасности;
емкость для жидкости;
блок подготовки воды;
парообразователь;
насос;
пульт управления.

Генератор пара оснащается дисплеем, на котором отображается различная информация о работе агрегата.

Основные виды

В устройство вода может заливаться вручную либо в автоматическом режиме. Во втором случае самодельный парогенератор для бани нужно подсоединить к водопроводу. Сегодня большинство моделей оснащаются автоматической системой контроля температуры в помещении.

Типы генераторов пара:

Промышленные применяются в общественных банях и саунах.
Бытовые отличаются невысокой мощностью и предназначены для использования в домашних условиях.

Если площадь парной не превышает 5 м 2 , то достаточно установить агрегат мощностью 5 кВт. Паровая пушка на 8−9 кВт предназначена для установки в парной с площадью от 10 до 13 м 2 . Для больших помещений нужно использовать агрегат с мощностью не менее 12 кВт. Все устройства мощностью от 9 кВт предназначены для работы в трехфазной сети.

В зависимости от способа нагрева воды устройства можно разделить на 3 типа:

Электродный - жидкость нагревает электроток, проходящий через электроды.
ТЭНовый - вода нагревается с помощью специальных устройств - ТЭНов.
Индукционный - принцип работы напоминает микроволновую печь.

Наиболее простую конструкцию имеют электродные генераторы пара.

На этапе разработки чертежа самодельного агрегата необходимо добиться того, чтобы с камнями печки соприкасалась максимально большая площадь металлических отводов для воды. Для этого трубы нужно располагать на минимальном расстоянии от камней.

Простейшее устройство

Даже при использовании простого парогенератора, баня будет иметь максимально комфортную температуру. Домашний мастер вполне сможет изготовить эффективный агрегат при минимальных вложениях. Для этого, кроме печки-каменки, потребуются следующие материалы:

2 гофрированные трубы большего сечения;
шарики из фарфора, которые закладываются в печку;
2 гофрированные трубы меньшего диаметра.

Сначала необходимо в двух трубах большего сечения сделать равноудаленные друг от друга отверстия диаметром от 8 до 10 мм. Также потребуется загнуть оба конца трубы в сторону маленьких отверстий. Эти элементы конструкции укладываются отверстиями вверх на дно печки напротив друг друга. Затем в их загнутые концы нужно вставить трубы подачи жидкости с воронками. Выполнив эти действия, останется только полностью заполнить все свободное пространство печи фарфоровыми шариками.

Финская баня

Так как в электропечи пространство на дне прогревается не очень сильно, там можно разместить сосуд с отверстиями, для подогрева которого используются ТЭНы. Однако если печка имеет небольшие габариты, то лучше использовать вместо емкости медную трубку с отверстиями.

Расположенные вокруг трубы камни будут нагреваться примерно до +130…+180°, и жидкость будет испаряться, образуя достаточное количество пара. Так как пару потребуется определенное время, чтобы преодолеть слой камней, его температура станет оптимальной для парилки.

Монтировать в таком агрегате обратный клапан не нужно. Это связано с тем, что медная трубка малого сечения обладает небольшой прогретой массой в сравнении с объемом проходящей по ней жидкости. Именно вода и будет выполнять функцию предохранительного устройства.

Раздаточную трубу с отверстиями можно приобрести либо изготовить самостоятельно. Затем к одному концу нужно припаять длинную трубку меньшего диаметра, также изготовленную из меди. Соединение должно быть максимально качественным, так как устройство будет размещаться на дне горячей печки.

Ко второму концу длинной трубки крепится воронка, в которую будет заливаться жидкость. На этом процесс изготовления паровой пушки можно считать практически завершенным. Остается уложить раздаточную трубу на дно печи, а затем засыпать камнями.

Если владельцу бани не требуются различные дополнительные функции, которыми обладают заводские изделия, то вполне можно самостоятельно изготовить простой парогенератор для бани своими руками. С его помощью можно добиться максимального комфорта в парилке без вложения большого количества средств.

Компактная сауна в городской квартире - не новинка. Их давно стали использовать, пользуются они неплохой популярностью. Но есть у них один недостаток - это невозможность использовать кабинки, как парные. А ведь иногда очень хочется, не выходя на улицу из квартиры, попарится, особенно когда за окном холодно и слякотно. Можно было бы установить электропечь с каменкой, но поливать ее водой нельзя, чревато серьезными последствиями. Есть ли выход? Есть - воспользоваться парогенератором.

Устройство парогенератора для бани

Конструкция парогенератора для бани достаточно проста, именно поэтому он сегодня так популярен. По внешнему виду это металлический ящик, в который установлено несколько узлов: бак для воды, элемент нагрева воды, насос, блок управления и система безопасности, состоящая из нескольких датчиков.

Многие могут сказать, что это достаточно большой список элементов парогенератора для бани, но, как ни странно, бытовые приборы имеют небольшие габариты. Конечно, промышленные образцы - это мощное оборудование с более качественными элементами, да и их количество превышает обозначенные выше. Соответственно и размеры промышленных парогенераторов для бань и саун в разы больше.

С внешней стороны ящика два вывода в виде трубок, которые обеспечивают ввод и вывод воды. Они подключаются к системе водоснабжения. Бачок для воды обязательно снабжается сливным краном. Сегодня многие производители предлагают модели, в которых устанавливаются специальные дозаторы. В них заливаются ароматические масла или травяные настойки, которые смешиваются с водой и в виде пара поступают в сауну или баню.

На панели управления можно выставить температурный режим работы устройства, а также периодичность вспрыскивания пара в помещение бани. Сегодня можно на рынке приобрести автоматические модели и полуавтоматические. Необходимо отметить, что совмещение электричества и влажности - опасный симбиоз, поэтому все парогенераторы для сауны и бани оснащаются системой безопасности, где необходимо выделить блок автоматики и датчик, реагирующий на неполадки прибора. Оптимальный вариант - это парогенератор для бани, который в своем составе имеет систему самотестирования. То есть, автоматика периодически проверяет все узлы и детали агрегата на исправность. Если какой-то узел при работе снижает свои характеристики, парогенератор тут же отключается.

Как выбрать парогенератор для бани

Основной показатель, который будет влиять на выбор, это мощность парогенератора для бани. Определяют его в сравнении с объемом помещения бани или сауны. Это не печь, где существует определенное соотношение двух величин, равное 1 кВт на 1 м³. Пользуясь парогенератором, нет необходимости вообще подгонять обе величины друг под друга. Есть определенный опыт, который и используют для подбора. К примеру:

Для бани или сауны объемом 5 м³ достаточен будет 5-киловатный парогенератор.
Для объема 13-15 м³ можно установить прибор мощностью 8-10 кВт.

Внимание! Бытовые парогенераторы для бани и сауны - это агрегаты мощностью 4-18 кВт.

Выбор парогенератора для бани по типу подачи воды

Здесь два варианта: пользоваться парогенератором можно, подключив его к сети водопровода или к отдельно стоящей емкости. Второй вариант был специально создан для зданий, в которых нет водопроводной трубы. Это дачи и небольшие загородные коттеджи.

Подключение к водопроводу делает парогенераторы автоматическими. То есть, все происходит без участия человека. Правда, необходимо отметить, что низкое качество водопроводной воды создает условия оседания солей и осадков на стенках бака и нагревательного элемента. Все это снижает срок эксплуатации агрегата. Поэтому приходится устанавливать фильтры или придумывать системы очистки, что увеличивает стоимость парогенератора для бани.

Второй вариант конструкции называют автономным или полуавтоматическим. Для его работы придется устанавливать дополнительную емкость, которую надо будет заполнять вручную водой. В принципе, это единственный его минус. Зато можно контролировать качество заливаемой воды. Кстати, можно залить в бак воду дистиллированную или просто хорошо очищенную, отстоянную. Это маломощные агрегаты для бани, поэтому и стоят они дешевле.

Выбор по виду нагревательного элемента

Основное назначение нагревательных элементов - нагрев воды до температуры кипения и продолжение нагрева во время эксплуатации парогенератора. Практически во всех марках и моделях современных приборов для бань используются трубчатые электрические нагреватели - ТЭНы. Они просты в конструктивном исполнении, достаточно надежны, соответствуют всем нормам электробезопасности, их легко снять и установить своими руками. К недостаткам ТЭНов можно отнести большое потребление электроэнергии и высокую инертность материала, то есть, они долго нагреваются сами, чтобы потом начать передавать тепло воде. И даже эти недостатки не сделали их менее популярными.

Второй способ нагреть воду в парогенераторе для бани - это электродная технология. То есть, в бак нагрева воды и создание пара устанавливаются два электрода, на которые подаются разные потеницалы. Между электродами начинает протекать электрический ток, который и нагревает воду.

Третий вариант нагрева - это СВЧ-излучатель, который выпускает ультракороткие волны с определенным диапазоном волны. Именно эти волны и нагревают воду в баке. По этому принципу работают микроволновые печи.

Два последних варианта дорогие, поэтому средний класс потребителей отдает свое предпочтение обычным парогенераторам для бани с ТЭНами.

По типу используемого топлива

Все, о чем было описано выше, в основном касается электрических приборов. Но есть на рынке и газовые парогенераторы для бани и сауны. Они специально выпускаются, как экономичный вариант. Все дело в том, что на сегодняшний день природный газ - самое дешевое топливо, конечно, не в сравнении с дровами. И если в вашем поселке проведена газовая труба, то альтернативе газовому парогенератору нет.

Компактность установки.
Простой монтаж.
Экономия топлива.
Минимальная оплата за расход газа.
Выдает газовый парогенератор легкий и мягкий пар.
Легко контролируется режим работы.
Можно использовать для подачи газа баллоны.
Это автономные установки.

К сожалению, большой востребованностью газовые генераторы не пользуются. Поэтому их выпускают не все производители.

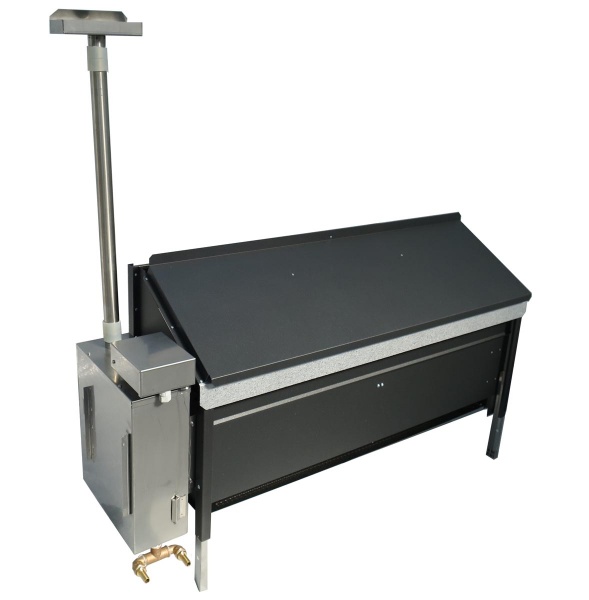

Производители предлагают сегодня специальные агрегаты, которые совмещены с печами. К примеру, электрическая печь для бани с парогенератором, которая показана на фото выше. Это обычная банная печка, работающая на ТЭНах, в которую вмонтирован парогенератор. То есть, у нее просто отсутствует каменка. Уже выше упоминалось, что электрические печи с каменкой не изготавливаются.

Необходимо отметить, что электропечь для бани с парогенератором - это в некоторых случаях идеальное решение, чтобы обустроить баню по последнему слову техники. Правда, придется учитывать тот факт, что во многих регионах отключение подачи электроэнергии - дело привычное. Так что стоит подумать, а покупать ли такое оборудование.

Есть ли на рынке парогенераторы, отапливаемые дровами? Только самодельные конструкции. Простота устройства дает возможность сделать парогенератор для бани своими руками, чем незамедлительно и воспользовались «кулибины». А так как самое дешевое и доступное топливо в России - дрова, то грех было бы не изготовить прибор, работающего на них. Кстати, иногда встречаются очень интересные экземпляры, не уступающие по техническим характеристикам заводским моделям.

Модельный ряд

Что касается марок и моделей, то выбор тут огромен. Конечно, лидирующие позиции занимают финские компании «Harvia» и «Hello». Все дело в том, что это мировые бренды, но на российском рынке они представлены недорогими экземплярами. К примеру, парогенератор для бани «Harvia» - это высокое европейское качество и приемлемая цена. Финны, вообще, мало заморачиваются относительно сложности конструкции своих приоров. Они считают, что чем проще, тем лучше. Поэтому провести ремонт финского парогенератора несложно. Все можно сделать своими руками, главное, ознакомиться с инструкцией и не упустить мелочей.

Конечно, на российском рынке присутствуют и отечественные марки парогенераторов для бань и саун. К примеру, от компании «Паромакс», который предлагает парогенераторы мощностью от 4 кВт до 18 кВт. Или парогенераторы под маркой «ПК» от компании «Пар ПК», или известная хорошо в России пермская компания «Кратер». В общем, есть из чего выбрать.

Парогенераторы для бань еще называют парообразователями. Главная их цель – превратить любую комнату в полноценную банную парилку, наполненную сырым или легким паром. В зависимости от того, какого качества и плотности он будет, вы получите микроклимат настоящей русской парной или целебного турецкого хаммама. Да, парогенератор для бани – это как раз то небольшое устройство, что подает пары прямо в парилку. И это и удобно, и выгодно! Не верите? Давайте рассмотрим этот вопрос более пристально.

Зачем русской бане парогенератор?

Итак, для чего в бане пар? Ведь это не только приятная процедура, а еще и:

Очищение тела от невидимой глазу грязи.
Избавление организма от всевозможных токсинов и шлаков.
Оздоровление и исцеление кожи и волос.
Полезное воздействие на легкие и горло.

Русская баня как раз и славится своим паром – насыщенным и легким. Благодаря ему в парилке нет необходимости применять синтетические моющие средства – неспроста ведь паровые швабры моют не хуже «мистеров мускулов». Но дело в том, что большая часть получаемого через печь пара в прямом смысле улетает в трубу, тогда как генераторы пара – это закрытые системы с высоким давлением. На самом деле они просты по своей конструкции, а потому многие русские умельцы сооружают в своих банях собственноручные парогенераторы, работающие по тому же принципу.

Установка массивной банной печи, выпускающей хороший пар – дело хлопотное. Это и изготовление фундамента, и устройство дымохода, и тщательная перепроверка всех правил противопожарной безопасности… Проблем хватает, одним словом. Тогда как парогенератор повесили – и всего делов, нужно только разобраться с пультом.

Давайте подведем итог: электрические парогенераторы лучше обычных тем, что весь их результат работы остается только в парилке, и не вылетает в трубу. Это – максимум пользы. Во-вторых, сам процесс можно полностью автоматизировать, что никак не пройдет с дровами. Ведь сегодня парогенератор для бани и сауны с выносным пультом – и вовсе не чудо техники. И, что интересно, качественный парогенератор способен дать даже более легкий пар, чем воды на раскаленных камнях.

Что собой представляет это устройство?

Главная и единственная задача любого парогенератора – превратить залитую в резервуар воду в пар. А вот способов, как это сделать, есть несколько:

Электродный, когда ток протекает от электрода к электроду через воду, и та хорошо нагревается.
При помощи ТЭНов – специальных нагревателей с разной мощностью.
Индукционный – по типу того, как нагревается кружка в воды в СВЧ-печи.

У пара разной консистенции – разная температура и влажность. Так, для бани такое устройство способно выдать от 35°С до 95°С, что легко задать через пульт управления. Так вы может в одной и той же парной создавать атмосферу сауны, русской бани или турецкого хаммама.

И абсолютно каждый парогенератор – для турецкой бани, и для русской – имеет одинаковую схему строения:

бак для воды;
блок подготовки воды;
насос для движения воды;
насос для движения пара;
парообразователь;
блок управления;
датчики безопасности.

На внешней стороне приобретения вы заметите патрубок для подключения к системе водоснабжения, сливной кран, соединительные выходы паропровода, разъемы для датчиков и панель управления устройство. Микропроцессор и современные датчики температуры регулируют интенсивность подачи пара – по вашему желанию можно даже установить определенные временные интервалы работы парогенератора.

Промышленные модели - обзор производителей

А теперь разберемся немного в брендах. Так, для тяжелого сырого пара восточных бань лучшие парогенераторы выпускают производители HARVIA, TYLO, HELO и SAWO. Все их модели – из нержавейки, а финские еще и снабжены устройствами для самоочищения.

Некоторые модели отечественных промышленных печей для бани также оборудованы дополнительными парогенераторами – целой системой металлических пластин, наваренных на корпус. Они быстро разогреваются в процессе растопки печи до 65°С, и при соприкосновении с водой образуют приятный легкий пар. И это не совсем тот пар, что получается, если воду налить прямо на верхнюю площадку печи – здесь кипящая вода еще и сталкивается волнами, скатываясь с одной пластины на другую, отчего пар становится еще более горячим и легким. И особенно хорошие отзывы о парогенераторе из нержавеющей стали, который идет в комплекте с банной печью Сахара. У него получается очень легкий пар даже при уже теплых камнях.

А самые эргономичные парогенераторы выпускает фирма HELLO – лидер рынка. Эти модели есть самой разной мощности, с множеством дополнительных функций – ароматизации пара, очистки воды перед нагревом, цифровые системы управления и многое другое.

Наиболее надежными считаются шведские парогенераторы фирмы Tylo, высоконадежные и неприхотливые в эксплуатации. Самыми же качественный на сегодняшний день считаются изделия фирмы Harvia, естественно.

Плюсы и минусы установки таких агрегатов

Если же говорить в общем, то вот основные преимущества современных парогенераторов для бань:

Полная автоматизация управления.
Организация постоянного перманентного процесса образования пара без каких-либо скачков температуры и влажности воздуха.
Мощность всего 3-12 кВт.
Печь дополнительно не нужна – достаточно поставить электрокаменку или организовать скрытое отопление.
Компактные размеры, стильный дизайн.
Управление парогенератором с помощью электронной системы – даже через современный телефон.

Но не радуют обывателей такие недостатки промышленных парогенераторов:

Нередкие поломки достаточно дорого оборудования.
Необходимость в мощном электрическом вводе.
Зависимость от перебоев в работе электросети.
Высокая стоимость.

Что касается парогенераторов, имеющих функцию ароматизации пара – это особо ценное приобретение. Достаточно просто капнуть несколько капель эфирного масла в специальное отверстие, и пар станет не только приятным, но еще и целебным.

Как выбрать качественный парообразователь?

Давайте в первую очередь разберемся: что такое эффективность парогенератора? Это количество пара, которое он производит за час, его мощность и расчет на помещение парилки. И сами парогенераторы бывают разными. Так, для частных бань и саун их выпускают мощностью 4-12 кВт, а вот для общественных парных куда мощнее – даже для напряжения в 380 Вольт.

Так, для небольшой парилки в 5-6 кубических метров вполне хватит парогенератора с мощностью 4-5 кВт, а вот для помещения объемом в 10-12 куб.м параметры уже нужны в пределах 8-10 кВт. Для больших же парных около 18 кубометров подойдет только парогенератор с мощностью не менее 12 кВт.

Еще современные парогенераторы бывают автономными и автоматическими по способу подключения. В первые воду заливать нужно вам, а вторые сами подключены к системе водоснабжения. Казалось бы, чем плох второй вариант, и зачем тогда первый? Дело в том, что в наших трубах столько примесей, что накипи не избежать, а потому порой лучше не полениться и самостоятельно залить чистую приобретенную или вытащенную из колодца воду.

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

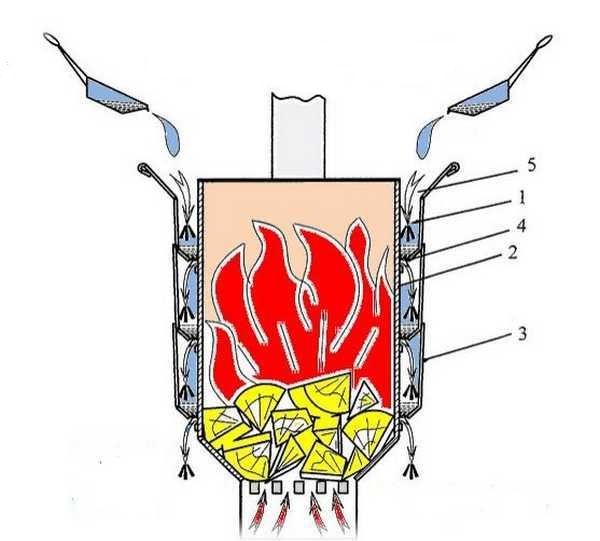

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

Шаг 1. Уложите нижний слой камней.
Шаг 2. Установите паровые пушки.
Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
Шаг 9. Накрутите шаровой кран для отбора пара.
Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться. В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию.

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Парогенератор для бани и сауны используется для создания влажного воздуха в парилках. С помощью данного агрегата можно успешно заменить старый проверенный метод, при котором неизменным источником пара являлась раскаленная печь. Популярны они стали благодаря своим преимуществам. Такой аппарат не требует ухода, поскольку функционирует в автоматическом режиме, а его управление производится посредством пульта.

Парогенератор Harvia Helix Steam HGX60. Это компактный, но мощный парогенератор предназначен как для частного использования, так и для спа-салонов.

Большой выбор парогенераторов для бани представлен во многих магазинах страны. Но мы советуем, перед поездкой в обычный магазин, сначала ознакомиться с моделями в каталоге интернет-магазина Форнакс. В нем вы сможете изучить характеристики, посмотреть фото и сравнить цены товаров. Очень удобно и экономит ваше время. А если понравится одна из моделей, то доставка магазина работает по всей России.

Для превращения какого-либо помещения в парную необходимы два устройства:

Электропечь каменка;
Генератор пара.

Парогенератор может устанавливаться либо в парной, либо в помещении, находящимся возле него. Легкий пар, превратившийся из воды, пускается в парную через специально установленные трубки. Аппарат также можно использовать для прогрева небольших помещений.

Нагревательный элемент, с помощью которого прогревается устройство, определяет принцип его работы. Парогенераторы бывают ТЭНовыми, электродными и индукционными.

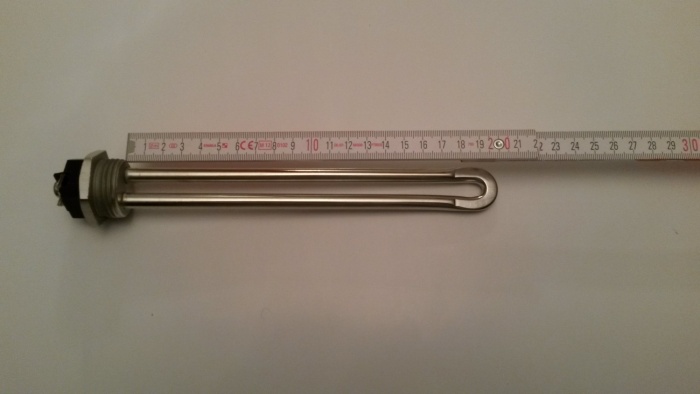

ТЭНовые

Простота метода нагревания воды с применением ТЭНов сделала его наиболее распространенным. Для продления эксплуатационного периода такого рода парогенераторов производится смягчение и деминерализация воды.

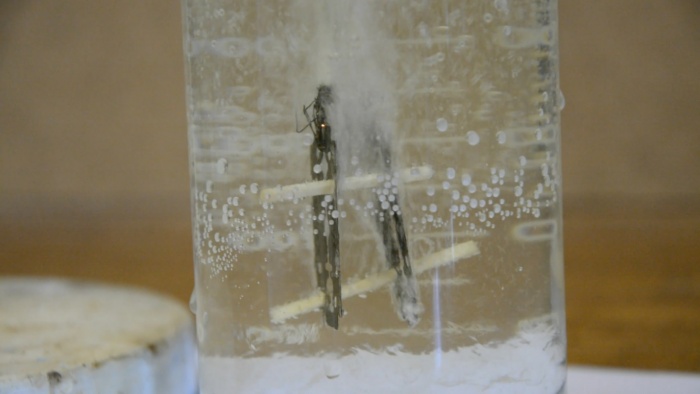

Электродные

В результате прохождения электричества через жидкость выделяется тепло, которое способствует ее испарению и появлению чистого пара. Все соли, содержащиеся в воде, после прохождения тока оседают и сливаются в дренажную систему.

Индукционные

Основой индукционного нагрева является высокочастотное излучение. Такой способ полностью освобождает воду от всевозможных примесей, но из-за своей дороговизны он мало распространен.

Конструкция и принцип работы электрических парогенераторов для бани

Парогенератор является простым в эксплуатации аппаратом, где человеческий фактор сведен к минимуму. Все процессы в нем контролируются специальными приборами и датчиками.

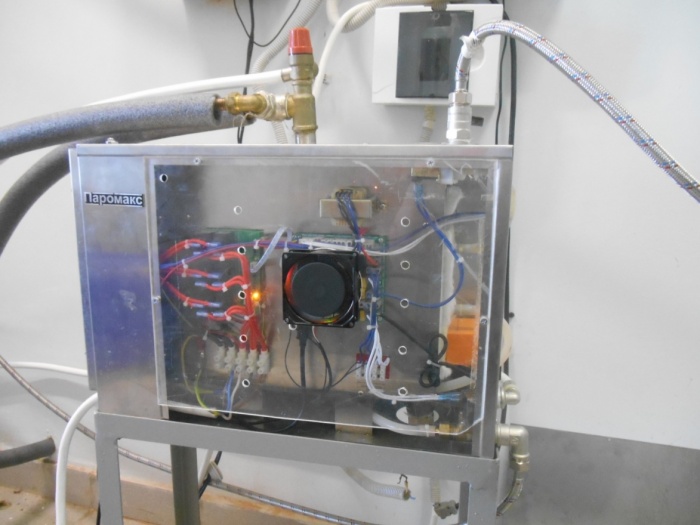

Устройство парогенератора.

Агрегат оснащен следующими элементами:

корпусом, выполненным из металла;
специальным баком для жидкости;
насосами;
отсеком подготовки жидкости;
управленческим блоком;
отсеком парообразования;
специальными датчиками;
патрубком для наполнения жидкостью;
краном, с помощью которого сливается жидкость;
паровым соплом, позволяющим производить подачу пара.

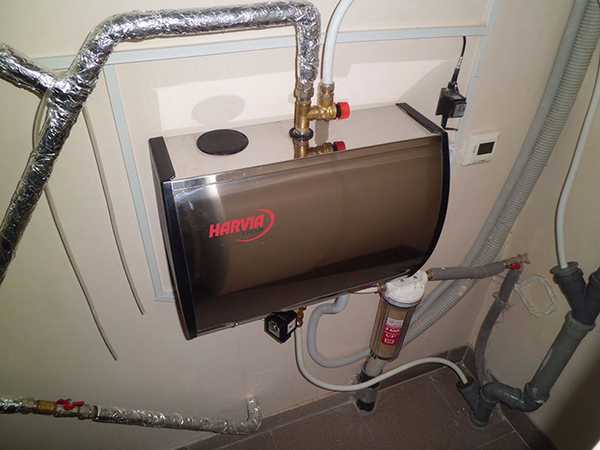

Внутреннее устройство парогенератора на примере марки Harvia

По методу наполнения жидкости устройства могут быть такими, которые работают в автономном и автоматическом режимах.

Заливка воды в автономный аппарат производится в ручном режиме, что является его недостатком. Преимуществами же такого устройства являются следующие:

Продление срока действия ТЭНа делает возможным произведение качественной очистки жидкости от различных частиц;
Относительная невысокая цена аппарата.

Устройство, работающее в автоматическом режиме, подключено к системе водоснабжения, откуда подается жидкость. Контроль уровня воды в баке производится специальными датчиками. Минусом такой модели является ее высокая стоимость, что обусловлено наличием дополнительных устройств для очищения нагревателя. В то же время, благодаря этому увеличивается срок службы агрегата.

Процесс работы

Парогенератор для бани используется для поддержки в помещении индивидуального микроклимата, предусматривающего оптимальный баланс между его параметрами. Установка аппарата может производиться на полке, полу или стеновой поверхности. Для его управления используется пульт, либо сенсорная панель, в которой можно задавать различные параметры: период времени пребывания в парилке, температурный режим и др.

После включения устройства в розетку происходит одновременное нагревание ТЭНов и наполнение бака жидкостью. Под действием температуры вода превращается в пар, который начинает выходить в парилку через специальные трубочки. Чистота и легкость пара зависит от уровня температуры, которая может варьироваться от 35 до 95 °C.

В русской бане главным источником парообразования являются камни электропечи, а парогенератор используется в качестве дополнительного агрегата. Подача пара устройствами для турецкой бани производится с высокой интенсивностью, при температуре всего лишь от 35 до 50 °C.

Видео: принцип и процесс работы парогенератора Harvia

Преимущества и недостатки

Имеются следующие преимущества использования устройств:

простота эксплуатации;
отсутствие необходимости в устройстве дымохода и топке печи до раскалывания камней;
небольшие габариты;
самостоятельная регулировка температурного режима;
автоматическая поддержка ранее заданных характеристик;
быстрое нагревание воды и небольшое потребление электроэнергии;
безопасность эксплуатации.

Важно знать! Среди минусов данного устройства можно выделить относительную дороговизну и полную зависимость от подачи электроэнергии.

Как выбрать качественный парогенератор для бани

Поскольку для образования пара в русской и турецкой бане требуются разные устройства, перед покупкой парогенератора необходимо определиться, где именно оно будет использоваться.

мощность, полностью зависящая от объема парной;
габариты, которые пропорциональны его мощности;
уровень защиты, от которого зависит безопасность использования аппарата;
способ наполнения бака;
возможность контроля функционирования агрегата через панель управления;
возможность очистки от примесей в автоматическом режиме;
параметры подключения: однофазная или трехфазная сеть;
другие дополнительные функции.

Установка и контроль безопасности

Аппарат устанавливается в помещении, находящимся возле парилки. Подача пара производится с помощью специального шланга. Оборудование устанавливается и подключается к сети питания и системе водоснабжения в соответствии с инструкциями.

Типовая монтажная схема парогенератора

Однако, имеются некоторые общие правила для всех подобных случаев:

Помещение, в котором будет находиться аппарат, должно иметь вентиляционную систему;
Для выполнения подключения устройства должен использоваться специальный автоматический выключатель;
Шланг паропровода должен быть прямым, без изгибов;
Наличие соответствия между показателем сетевого напряжения и предъявляемым к модели требованиям;
Для исключения появления водяных карманов, генератор пара не должен располагаться наравне с точкой вхождения шланга в парную, а должен быть ниже или выше ее.

Видео: как выполнить монтаж парогенератора. Инструкция по установке и подключению.

Основные производители парогенераторов

Очень важным моментом является выбор компании-производителя парогенераторов. Качественные агрегаты производятся такими европейскими брендами, как Harvia, Hygromatik и др. Лидером среди отечественных производителей является Теплодар.

Конечно, при желании, выполнить устройство можно и своими руками, но для полной гарантии безопасности лучше пользоваться заводскими устройствами и покупать в проверенных магазинах.

Здравствуйте, дорогие читатели!

Прошло совсем немного времени с того момента, когда я делился с Вами интересной информацией о том, как сделать водостоки из пластиковых бутылок. А, совершенно недавно, я со своим старинным приятелем реализовал давнюю задумку - парогенератор для бани своими руками! И, представляете, у нас всё получилось!

По своему опыту, знаю, что воплотить в жизнь идею, какой бы сложной она не виделась, кажется трудным только до тех пор, пока ты не разобрался во всём досконально и не начал действовать. А как только деятельность началась, процесс запускается сам собой.

Именно так вышло и с нашей рукотворной фитобочкой. Кстати, более подробно о настоящей фитобочке, можно почитать здесь. Освоив принцип работы и устройство парогенератора в теории, мы занялись его изготовлением на практике, прямо на даче друга! Оказалось, что это совсем не сложно! Ну что, заинтересовались?! Тогда я начинаю свой подробный рассказ по теме!

Из этой статьи вы узнаете:

С чего начать?

Какой парогенератор нужен для фитобочки и хамама и есть ли у них что-то общее? Конечно есть, ведь оба этих «распаривающих» объекта (назовем их так, если Вы не против) устроены практически одинаково. Тёплый пар поступает из парогенератора в помещение хамама или в ёмкость бочки, насыщая их тёплым и влажным паром, температура которого, по мере нагнетания, только увеличивается, даря комфорт и расслабление посетителю парной!

Так как же соорудить парогенератор для фитобочки своими руками? Для этого достаточно приготовить следующие материалы: гибкий металлический шланг, он продаётся в магазинах сантехники (обычная подводка на смеситель). Потребуется примерно 1,5 – 2 метра. Пластиковую канистру с крышкой, литраж 5-10 литров.

Металлопластиковую трубу диаметром 20-32 мм и длиной чуть меньше периметра бочки, изоляционную ленту, металлический переходник-разветвитель (фитинг-тройник) для крана. Термометр с наружным электронным табло, деревянная бочка с открываемой дверцей желаемого размера, герметик, шуруповёрт, свёрла, нагревательные элементы – тэны, соединительный электрический провод с вилкой. И не забудьте прихватить немного терпения, так как работа на результат к этому располагает.

Что со всем этим делать?

Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!

После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения. Один этап работы на этом завершён, поздравляю, Вы справились!

А что же дальше?

А дальше - ещё интереснее! В крышке полиэтиленовой канистры нам требуется просверлить отверстие, диаметром под штуцер для гибкой подводки. В данное отверстие необходимо вставить флянец с резьбовым соединением, на которую потом будет накручиваться наш шланг. Место соединения флянца с отверстием в крышке также стоит герметизировать.

После этого гибкий металлический шланг нужно соединить с этим флянцем. Ещё одна ступень работы заершена.

Металлопластиковую водопроводную трубу перфорируем дрелью или шуруповёртом. Отверстия должны быть максимум 5 миллиметров в диаметре, а расстояние между ними желательно сделать 5-8 см. Затем пластиковую трубу необходимо свернуть в кольцо, соответствующее чуть меньшему диаметру, чем диаметр дна деревянной бочки. Заготовку из трубы располагаем внутри бочки, на её дно, отверстиями вверх.

Практически всё! Мы подошли к завершающему этапу работ. Теперь нужно просверлить отверстие внутри бочки, соответствующее диаметру гибкого металлического шланга. Продеть шланг в это отверстие, и соединить его через фитинг-тройник с металлопластиковой водопроводной трубой. На этом почти всё, осталось лишь закрепить термометр внутри бочки, а электронное табло термометра установить снаружи.

Когда же можно начать наслаждаться?

Терпение! Осталось совсем немного! Наша конструкция готова на 99%, осталось налить воды в канистру, включить вилку в розетку, дождаться кипения воды и поступления пара в бочку. Потом забраться внутрь, закрыться специальной полочкой сверху и дверцей сбоку.

А теперь наслаждайтесь! Только не забывайте поглядывать на термометр, чтоб не перегреться. И обязательно следите за уровнем воды в канистре. Иначе, удачи не видать! Замечу, это самый элементарный способ самодельного банного парогенератора, который можно сделать не напрягаясь.

Вот такой дачный мини-хамам у нас получился. А что? Фитобочку мы смело можем так именовать. Ведь паровые бани, в том числе и турецкая баня все построены по подобному принципу – в основе их устройства замкнутое помещение и подача пара через парогенератор!

Как же сауна, теперь она не популярна?

Ну почему же? Каждому своё! Кому-то по душе сухой пар, кому-то влажный. Большинство саун работают от электропечи с нагревательным внутренним и наружным элементом – камнями! И пар от таких банных камней получится только в том случае, если использовать жидкость для парообразования. Чаще всего это простая вода с разведёнными в ней маслами. Но такой пар быстро улетучивается за счёт высоких температур в самой парной.

Можно применить и более модернизированное решение для бани, поставив в парилке многофункциональную установку с использованием печи с парогенератором. А можно приобрести готовый классный агрегат фирмы HARVIA и «не греть голову», но это уже совсем другая история.

Комментируйте, критикуйте, ставьте лайки. Одним словом, всё как обычно. Лёгкого пара!

Цитата мудрости: Годы учат многому, чего дни не знают.

Как сделать парогенератор для бани своими руками: самый простой и наглядный вариант
Делаем парогенератор в баню своими руками. Рассматриваем самый простой вариант для фитобочки и мини бани.

Основное предназначение парогенератора для бани – превратить воду, предварительно залитую в резервуар, в качественный пар. Самые распространенные виды парогенераторов – электродный, с ТЭНом и индукционный. От того, какой тип парогенератора используется в парной, можно достичь различного микроклимата в парилке и обеспечить оптимальную для себя температуру.

Разновидности парообразователей для бани

Парогенераторы по-другому называют парообразователями для бани, они призваны превратить помещение в полноценную парную, наполненную легким или сырым паром. В зависимости от его качества и плотности можно создать микроклимат турецкого хаммама или исконно русской парной.

Установка массивной печки-каменки является хлопотным делом. Но если повесить в бане парогенератор, то можно обойтись и без нее. Электрические устройства позволяют обеспечить помещение паром, который не вылетает в трубу, а полностью остается в парной, принося максимум пользы. Для парогенератора не потребуются дрова.

Главной задачей парогенератора является необходимость превращения воды, залитой в его резервуар, в пар. Существует несколько разновидностей парообразователей:

электродный: ток протекает сквозь воду от электрода к электроду, и в результате она нагревается,
оснащенный ТЭНами - нагревателями, обладающими разной мощностью,
индукционный - работает по принципу СВЧ-печи.

Пар разнообразной консистенции обладает разной влажностью и температурой. Парогенератор способен выдавать пар температурой от 35 °С до 95 °С. Нужную легко задать при помощи пульта управления. В результате в одной парилке можно создавать атмосферу русской бани, хаммама или сауны, что очень удобно.

Банный парогенератор состоит из бака для воды, блока для ее подготовки, насоса для движения воды, а также парообразователя, насоса для движения пара, датчиков безопасности и блока управления.

На внешней стороне прибора есть патрубок, с помощью которого парогенератор можно подключить к системе водоснабжения, сливной кран, разъемы для датчиков, соединительные выходы паропровода и панель управления.

Микропроцессор, а также датчики температуры позволяют регулировать интенсивность подачи пара.

Парогенератор для парилки: преимущества и недостатки

Преимущества парогенераторов для парилки заключаются в полной автоматизации управления, организации непрерывного процесса образования пара без скачков влажности воздуха и температуры, низкая мощность. Дополнительно обустраивать печку не обязательно. Вполне достаточно будет установить электрическую каменку или же обустроить скрытое отопление. Кроме того, парогенераторы имеют стильный дизайн и компактные размеры.

Но есть у подобного оборудования и недостатки. Парогенератор в бане может сломаться, и ремонт обойдется дорого, кроме того, для устройства потребуется мощный электрический ввод. Агрегат зависит от перебоев в электросети, имеет высокую стоимость.

При выборе качественного парогенератора в баню нужно обращать внимание на его мощность, количество пара, которое он способен произвести за час, а также на то, подходит ли он по производительности габаритам парной.

К примеру, для парной в 5-6 м3 будет достаточно парогенератора, обладающего мощностью 4-5 кВт. Если же помещение обладает габаритами в 10-12 м3, мощность устройства должна колебаться в пределах 8-10 кВт. Большие парные около 18 м3 требуют приобретения парогенератора мощностью не меньше 12 кВт.

Современные парообразователи бывают автоматическими или автономными. Первые подключаются к системе водоснабжения, а во вторые нужно самостоятельно заливать воду.

На первый взгляд кажется, что автоматический парогенератор по всем параметрам лучше. Но дело в том, что в трубах часто содержится большое количество примесей, и вода, прошедшая по ним, вызывает образование накипи. Поэтому многим кажется, что гораздо целесообразнее самостоятельно залить в агрегат чистую покупную или принесенную из колодца воду.

Парообразователь печи для бани своими руками

Некоторые предпочитают изготавливать парообразователь печи для бани своими руками, в таком случае он не отделяется от печки. В результате получается действительно хороший пар без использования электрической энергии.

Сначала необходимо повысить инертность парной. Для этого нужно либо увеличить количество камней в печи или, если в нее не помещается такая масса, предусмотреть для них дополнительное корыто, изготовленное из оцинкованной сетки. Устанавливается оно непосредственно на каменку.

Сначала нужно взять пустой газовый баллон из-под пропана, выпустить из него остатки газа и осторожно удалить клапан из латуни. После этого нужно хорошенько вымыть его внутреннюю часть, взяв моющее средство для посуды. Процедуру нужно выполнять, пока запах газа не исчезнет полностью. Теперь баллон требуется хорошенько высушить и врезать в его нижнюю часть ТЭНы. На каждые 10 л воды должно приходиться по 3 кВт мощности.

Крепление ТЭНов должно выдерживать как минимум 6 атмосфер. Но жестко закручивать их не нужно: когда они перегорят, их легко можно будет поменять.

В верхнюю часть баллона необходимо установить 4 трубки, снабженные резьбой для приборов автоматики. Сюда же нужно вмонтировать клапан для заправки баллона водой и клапан, позволяющий сбрасывать давление. Сбоку баллона нужно приварить трубку, снабженную шаровым краном - его нужно будет открывать, когда парогенератор заполнится водой. Она должна располагаться на расстоянии 10 см от его самой верхней точки. Когда из крана потечет вода, это будет свидетельствовать о том, что ее уровень достиг максимума.

После этого латунный клапан с баллона нужно распилить пополам, удалить верхний стержень и просверлить отверстия, обладающие диаметром 15 мм. После этого нужно нарезать резьбу и накрутить на клапан шаровой кран для отбора пара. Стрелочные манометры для контроля за температурой и давлением, приобретенные заранее, нужно соединить между собой последовательно, чтобы в случае опасности нагрев отключался. Когда все приборы будут подсоединены к баллону, нужно будет разместить сделанный парогенератор около парилки в отдельной сухой комнате. Чтобы избежать образования конденсата, нужно сделать минимальной длину паропровода от агрегата до парной.

В процессе монтажа парогенераторов нужно предусмотреть их автоматическое отключение в случае, если есть хотя бы минимальные отклонения от нормы. Если быть внимательным и осторожным, то вполне реально грамотно установить парогенератор самостоятельно, не прибегая к помощи профессионалов.

Виды парогенераторов для бани
Какие бывают разновидности банных парогенераторов, в чем их различие и как изготовить парообразователь самостоятельно | Интернет-журнал о стройке «Строй Дом!» —, только достоверная информация.

Парогенератор для саун

Что необходимо для хорошего отдыха в бане? Конечно же, легкий пар! Не зря пожелание «легкого пара» давно уже стало классическим для тех, кто отправляется в баню или едва вышел из парной. Сухой или влажный, такой целебный легкий пар не виден, но при этом он ощущается всем телом, благотворно влияет на организм человека, снимает стресс, бодрит и одновременно способствует расслаблению. А получить такой хороший и полезный пар можно очень просто при помощи специального прибора – электрического парогенератора. Сегодня парогенераторы для бани и сауны выпускают многие компании-производители оборудования для саун.

Парогенератор для сауны, хаммама и русской бани

Электрический парогенератор для сауны может стать хорошей альтернативой или дополнением печи-каменки. Следует учитывать, что даже с качественной печью надежного производителя управляться бывает непросто: умение создавать в парной идеальный микроклимат требует определенного опыта и навыков. В то же время парогенератор для бани идеален для новичков: он быстро наполняет парную легким паром, Вам же остается только наслаждаться безмятежным отдыхом, не отвлекаясь на настройки. Устанавливается такой прибор довольно просто – ведь он не нуждается ни в дымоходе, ни в каких-то дополнительных трубах. А благодаря небольшим габаритам, эти конструкции легко помещаются даже в помещениях скромных размеров, куда бывает сложно втиснуть традиционную каменку. В таком случае идеально подойдёт парогенератор для мини сауны.

Использовать электрические приборы для создания пара тоже несложно: для получения наилучшего пара нужной температуры достаточно выбрать необходимый режим работы: остальное прибор сделает сам. Большим достоинством таких устройств является то, что они совершенно безопасны: они не только никогда не приведут к пожару, но и не навредят здоровью, создавая пар только оптимальной температуры и влажности.

При их помощи можно создать и сухой жаркий пар для сауны, и обильный влажный пар для русской бани, а для турецкой бани позволит воссоздать в парилке атмосферу восточной неги, которая делает хаммам таким привлекательным. Мягкий пар комфортной температуры, произведенный таким устройством, деликатно обволакивает тело, расслабляя мышцы и успокаивая душу.

Выбираем электрический парогенератор для бани

Вне зависимости от того, хотите ли Вы использовать парогенератор для турецкой бани, для русской или для финской сауны, желательно приобретать оборудование только лучшего качества. При выборе этих изделий, как и при выборе печей для бани, стоит обращать внимание на бренд. Известные и надежные производители различных печей для сауны выпускают и самые качественные парогенераторы для бани. Паровой агрегат для сауны от хорошо зарекомендовавшего себя финского бренда (такого, например, как Harvia или Helo) идеален по соотношению цены и качества, удобен в использовании и высокотехнологичен. То же можно сказать и о шведской фирме Tylo – еще одного лидера на рынке оборудования для бань и саун. Эргономичные и компактные приборы скандинавских производителей изготовлены из материалов самого высокого качества, их продуманная безопасная конструкция позволяет наслаждаться разными видами легкого пара. Благодаря датчику температуры, которым снабжен каждый парогенератор для сауны , в парной удобно создавать любой температурный режим по своему вкусу.

Так же, при выборе данного прибора необходимо обратить внимание на его мощность, которая должна соответствовать размерам парной (то есть чем больше объем парилки, тем более мощному парогенератору следует отдать предпочтение). Значение имеет и материал, который был использован для покрытия стен в помещении. При этом даже мощные парогенераторы для бани обычно весьма компактны. Многие приборы солидных производителей имеют приятную функцию ароматизации пара: для этого в специальные емкости заливаются ароматические вещества (например, с запахом хвои, эвкалипта или трав), в результате чего пар становится душистым.

Парогенератор для саун
Парогенератор для саун Что необходимо для хорошего отдыха в бане? Конечно же, легкий пар! Не зря пожелание «легкого пара» давно уже стало классическим для тех, кто отправляется в баню или едва

Парогенератор для бани часто включают в обязательный перечень оборудования сауны. Настоящие ценители знают, что мягкий густой пар дарит особое удовольствие от парения. Он позволяет создать нужный уровень влажности и пар даже при небольшой температуре или печи, которая сильно сушит воздух, и является незаменимым для оснащения хаммама – традиционной турецкой бани. Но, обо всем по порядку, ниже.

Каталог парогенераторов

Виды парогенераторов для бань и саун

На сегодня имеется два вида парогенераторов для парной. Первый тип, устанавливается в турецких банях, для которых, в отличие от финских саун, характерна температура порядка 35-50°С и влажность от 80% до 100%. В таких условиях парогенератор для сауны насыщает помещение влажным паром, заменяя котлы с кипящей водой, которые справлялись с этой задачей в классическом хаммаме. И нужно отметить, что для этого вида парогенераторов, необходимо выделять отдельное техническое помещение и сложное подключение сантехники.

Второй тип парогенератора, служит дополнением к электропечи. Он позволяет расширить возможности финской сауны, по желанию, превращая ее в русскую баню. Здесь парогенератору для сауны отведена особая роль: он смягчает сухой воздух влажным паром, кардинально меняя ощущения от посещения парной.

Особенности размещения и работы парогенератора для бани

Парогенераторы для бань и саун отличаются способом установки. В хаммаме, как было отмечено ранее, их размещают в отдельном подсобном помещении. При этом пар подается по специальным трубкам, а управление парогенератором осуществляется с отдельного пульта управления, с помощью которого, задается не только температура и влажность, но и управляется освещение и вентиляция.

Существуют модели электрокаменок со встроенными парогенераторами, которые устанавливаются в парилке, и имеют компактные размеры, что позволяет экономить свободное пространство. Вне зависимости от модели, каждый парогенератор работает одинаково: при включении вода наполняет встроенный бак и нагревается тэнами. Образовавшийся при этом пар подается в парилку. Когда уровень воды в емкости падает, открывается электромагнитный клапан, и она пополняется.

Приобрести парогенератор предназначенный для бани объемом – от 2 до 21 м³ не составит труда. Но есть решения и для парных большего объема: их можно оснастить несколькими парогенераторами, которые подключены параллельно и управляются с единой панели.

Важные вещи и приятные мелочи

Вы можете расширить функциональные возможности, которыми обладает парогенератор для бани, купить опционное оборудование, делающее использование парогенератора проще, а парение – приятнее. Например, форсунку для подачи пара, дренажный клапан, осуществляющий промывку парогенератора в автоматическом режиме и удаляющий известковый налет.

Также парогенератор для сауны позволяет принимать баню с ароматическими жидкостями и эфирными маслами. К парогенераторам, которые идут в дополнение к электрокаменкам, предусмотрены специальные каменные чаши для жидких ароматизаторов, а пакетированные, выкладываются на паровую решетку. Парогенератор для турецкой бани также можно оснастить дополнительным устройством для подачи ароматической жидкости, который продается в нашем магазине.

Парогенераторы для бань и саун – верное решение
Парогенераторы для увлажнения воздуха в банях и саунах, каталог с ценами на парогенераторы для бань и саун, купить парогенераторы по доступной цене.
