Схема отопления и водоснабжения двухэтажного дома. Схема отопления двухэтажного дома с принудительной циркуляцией – различные варианты разводки

Монтаж отопления в двухэтажном доме потребует предварительных расчётов, предварительного выбора оборудования и схемы разводки.

Применение той или иной схемы зависит от размеров дома.

В проекте учитываются жилая площадь и планировка внутренних помещений.

Автономное отопление с естественным движением воды – распространённая схема для дачи или частного дома. Разводка труб и установка приборов в доме с двумя этажами практически не отличается от схемы одноэтажного дома.

Система с естественной циркуляцией

При повышении температуры жидкости расширяются, но не могут сжиматься под давлением, как газы.

В отопительной системе предусмотрено устройство, в котором размещаются излишки расширяющейся жидкости – расширительный бак.

Он позволит контролировать давление теплоносителя, не допуская критического уровня, при котором произойдёт разрушение оборудования.

Различия открытых и закрытых систем в расширительных баках. Схема с естественной циркуляцией предполагает установку открытого расширителя.

Особенностью, является место установки. Высота второго этажа позволит создать необходимое давление столба жидкости. Поэтому выносить расширитель на чердак не нужно.

Естественная циркуляция говорит об отсутствии в конструкции циркуляционного насоса для систем отопления.

Отопительные приборы подключаются верхней разводкой, что обеспечит равномерное распределение теплоносителя по радиаторам (как правильно устанавливать батареи отопления под подоконником прочитайте здесь).

Направление движения воды обеспечивается уклоном труб, которые монтируют с углом 5 градусов. Трубы прямого хода располагаются под потолком или подоконниками.

Достоинствами этой схемы для двухэтажного дома являются:

  • не зависит от электричества;
  • надёжная;
  • простая эксплуатация;
  • отсутствие шума.

А вы знаете, каким должен быть уклон трубы канализации на 1 метр? Про методы расчета для наружной и внутренней систем написано в полезной статье.

Про меры предосторожности при обращении с антифризом на основе пропиленгликоля для систем отопления написано на этой странице.

У такой системы есть недостатки, которые сводят на нет плюсы:

  • сложный монтаж (разноуровневое расположение труб с обязательным уклоном);
  • максимальная площадь обогрева – 100 м2;
  • низкий КПД;
  • перепад температур между прямой и обратной трубами вредит котлу;
  • коррозия (постоянный приток кислорода воздуха окисляет металлы);
  • поддержание постоянного уровня воды в расширителе;
  • нельзя использовать другие типы теплоносителя;
  • на разводку отопления требуется много трубных изделий.

Часть недостатков решается установкой циркуляционного насоса с байпасом и обратным клапаном (прочитайте тут).

Но правильнее, при монтаже отопления двухэтажного дома, выбирать закрытую схему подключения.

Чаще используют однотрубный, двухтрубный или коллекторный вариант разводки. Они могут быть смонтированы самостоятельно.

Однотрубное подключение

Согласно такой схеме подключения на каждый этаж идёт отдельная прямая ветка.

На каждом этаже устанавливается запорная арматура, которая позволяет раздельно отапливать этажи.

Пройдя через радиаторы, обе ветки соединяются в одну, которая подводит остывший теплоноситель к котлу.

Каждый радиатор монтируется с байпасом на батарее (написано здесь) и запорной арматурой.

Это позволит не останавливать отопление в случаях, требующих замены отдельных радиаторов (правила установки батарей отопления в квартире прочитайте на этой странице).

Приборы комплектуются кранами Маевского или вентилями для удаления воздушных пробок. Монтаж без отводных участков приведёт к неравномерному нагреву помещений.

В таких случаях устанавливают радиаторы разной мощности. Но установка байпаса наиболее рациональный способ.

Конструкция отопления с меньшим количеством запорной арматуры не позволит раздельно обогревать этажи.

Возможность перекрыть ветку или отдельный прибор позволит эффективно реагировать на неисправности отопительных приборов.

ВАЖНО! Изготовители указывают в паспортах приборов параметры, полученные расчётным путём. Это касается внутреннего объёма и мощности. Расход воды в радиаторе, мощность которого 10 кВт – 10 л/мин.

А знаете ли вы, как самому пробурить скважину для воды - видео, снятое во время работы, размещено на странице, скрытой под ссылкой. Посмотрите и прочитайте полезную статью.

Какой гидроаккумулятор для систем водоснабжения лучше, написано здесь.

На странице: https://ru-canalizator.com/vodosnabzhenie/avtonomnoe/zhelonka-chertezhi.html посмотрите видео, как сделать желонку своими руками.

Разводка одной трубой позволит сэкономить на материалах, обеспечит хорошую теплоотдачу. По этой схеме можно монтировать отопление самостоятельно (видео, как клеить полипропиленовые трубы посмотрите здесь).

Из недостатков отмечают:

  • неравномерное распределение теплоносителя,
  • необходимость балансировки.

Двухтрубный контур

Подключение по двухтрубному варианту позволит избежать недостатков отрубной системы.

Отопление, построенное по двухтрубной схеме с принудительной циркуляцией теплоносителя, равномерно распределяет тепло по всей площади помещения.

Радиаторы подключаются параллельно друг-другу. Каждый прибор подключён к прямой и обратной веткам системы.

На радиаторы монтируют воздухоотводчик и запорный кран (установка на батарею отопления) на подачу теплоносителя, что позволит регулировать степень нагрева прибора.

На обратную ветку запорная арматура не устанавливается. Главный недостаток схемы – расход материалов. Для монтажа необходимо двойное количество труб.

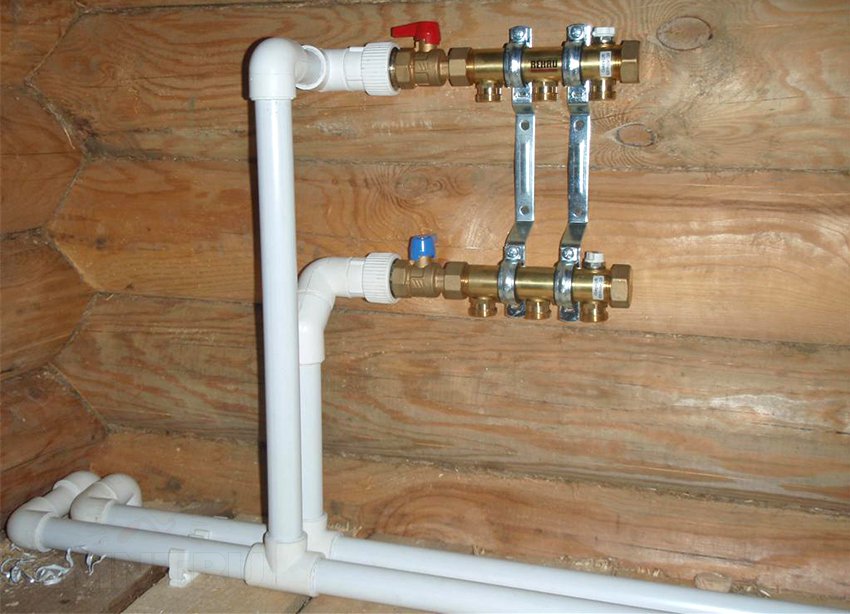

Коллекторная разводка

Отопление с коллектором подойдёт как для одноэтажного дома, так и для двухэтажного.

Монтаж коллекторной схемы проходит с условием, что выполнена правильная установка циркуляционного насоса в систему отопления.

Естественная циркуляция не сможет двигать теплоноситель.

Вода, предварительно, подаётся в коллектор, который распределят её по отопительным приборам.

На каждом выходе из коллектора устанавливается запорная арматура.

ВНИМАНИЕ! Расход материалов и сложная работа окупаются точной регулировкой теплоотдачи и удобством использования.

Такая система отопления имеет ряд неоспоримых преимуществ:

  • монтаж и демонтаж радиаторов во время работы отопления;
  • контуры не зависят друг от друга. Это даёт возможность по-разному отапливать каждое помещение;
  • к отоплению подключаются дополнительные приборы, например, теплые полы;
  • трубы скрывают под полом или в стенах, коллектор размещается в отдельном шкафу;
  • не смотря на сложность монтажа, разводка может быть выполнена самостоятельно.

На основе коллектора основано горизонтальное двухтрубное отопление.

Гребёнка располагается в специальном шкафу, системные элементы идут в комплекте.

При монтаже используются трубы, фитинги и арматура из полипропилена.

Нагревательные приборы (полипропиленовые змеевики) укладываются в пол.

Все звенья подключаются, независимо. После монтажа в частном доме требуется провести балансировку каждого контура.

ВАЖНО! Автомат должен поддерживать температуру теплоносителя до 55 градусов.

Рассмотренные схемы отопления и варианты подключения (как рассчитать объем гидроаккумулятора написано здесь) для двухэтажного дома проверены многолетней практикой.

У каждой есть достоинства и недостатки. На практике, смонтировать своими руками коллекторное подключение проще, чем остальные.

Качественный микроклимат и бесперебойную работу отопления обеспечит монтаж системы специалистами.

Посмотрите в предлагаемом видео коллекторную схему разводки отопления в двухэтажном, частном доме.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!

Ru-canalizator.com

Отопление в двухэтажном доме: верхняя и нижняя разводка, однотрубная и двухтрубная система, особенности монтажа

Обустройство системы отопления двухэтажного частного дома требует грамотного подхода, так как от этого показателя зависит главное, чего требует любой житель коттеджа - комфорта. Сегодня всё более и более становятся популярными воздушные и электрические системы отопления. Но под электрическими подразумеваются не стандартные обогреватели или тёплые полы, а те, которые работают на альтернативных источниках энергии типа солнечных батарей.

Стандартная схема разводки

Обычно такая схема предполагает использование труб из металлического пластика - так могут рассказать в проектно-инженерных бюро. Однако эти трубы можно легко заменить на полипропиленовые или даже медные. Что интересно, сегодня медные трубы вновь стали востребованными.

Дело в том, что несмотря на все их недостатки, включая дороговизну, они обладают весьма существенным преимуществом: теплоноситель, циркулирующий по медным трубам и радиаторам, не нуждается в замене долгие и долгие годы. По сути, можно один раз залить - и всё, на всю жизнь хватит!


Стандартная схема разводки системы отопления в двухэтажном доме

Фитинги, различные фасонные системы, соединители и прочие комплектующие соединяются только в зависимости от угла своего наклона и взаимного расположения от друг друга. Такая схема разводки обычно требует и использования различных кранов: начиная от шаровых и заканчивая радиаторными (все они прямые).

После того как произойдёт расчёт согласно схеме, рассчитывается и необходимое количество радиаторов и их секций. Последние крепятся на специальные кронштейны. Соответственно, чем секций будет больше - тем больше понадобится и кронштейнов (или другой фурнитуры, которая может их заменить).

Не стоит устанавливать большее количество секций радиаторов, чем надо: это увеличит расход энергии, а эффект будет минимальным.

Верхняя и нижняя разводка

В доме, где есть и подвальное помещение, и чердак можно использовать одну из двух разновидностей разводки: верхнюю или нижнюю. Разумеется, что практически в любом 2х- этажном доме и чердак, и подвал будут иметься.

Особенности разводок, в зависимости от их типа:

  1. При верхней подача теплоносителя будет осуществляться с чердака, попадая в распределитель, а затем спускаясь по трубам;
  2. При нижней теплоноситель, соответственно, будет подаваться из подвального помещения, протекая вниз.

Конечно, кажется логичным, что проще всего использовать именно верхнюю разводку, ведь в этом случае и насос будет наименьшей мощности, и сам теплоноситель циркулировать гораздо быстрее.
Схема двухтрубной системы отопления с нижней разводкой

Однако это смотря с какой стороны посмотреть: верхняя разводка будет неактуальна, например, если в доме установлена мансарда (жить в «объятиях» отопительного котла - это то ещё удовольствие, надо отметить), да и если случится протечка, то зальёт полностью весь дом. Стоит ли так рисковать?

Сразу стоит сказать, что под теплоносителем не всегда подразумевается вода: сейчас многие владельцы частных домов используют и антифриз (на выбор нижней или верхней разводки это никак не повлияет).

Но в любом случае есть 2 правила, которые применяются независимо от выбранного типа:


Двухтрубная и однотрубная отопительная система

Выбор между однотрубной и двухтрубной системой отопления при строительстве домов являлся самым сложным решением для владельца. Системы существенно различаются между собой, причём каждая имеет по одному существенному достоинству и одному такому же недостатку.

Для небольших домов лучше предпочесть именно двухтрубную систему отопления.


Схема устройства однотрубной системы отопления

Краткая характеристика двух типов отопительных систем:

Пластиковые трубы - оптимальный вариант для современной отопительной системы

  1. Однотрубная, как несложно догадаться, требует использования только одной централизованной магистрали (трубы), независимо от того, какое вид отопления используется: водяное котельное, печное, газовое, паровое, использованием электрического котла или без него и так далее. Но есть одна проблема: уже охлаждённый теплоноситель попадает в ту же трубу, с которой и был подан, оп основному стояку. Получается, что самые нижние радиаторы будут гораздо холоднее первых. Следовательно, увеличится и их обогревающая площадь, что ни есть хорошо (здесь подразумевается то, что для такой системы отопления понадобится гораздо большее количество радиаторов, батарей);
  2. Двухтрубная требует сложных технических условий при своём монтаже, однако более эффективна. Остывшая и горячая вода циркулирует по разным магистралям, никак не соприкасаясь и друг другу абсолютно не мешая. Получается, что все батареи прогреваются равномерно, а тепло не уходит просто так;
  3. В общем, однотрубная - дешёвая, но далеко не самая эффективная; двухтрубная - дорогая и сложная, но очень эффективная. Дилемму придётся решать уже непосредственно самому владельцу здания, тут уже ничего не поделаешь.

Монтажа системы при планировании тёплого пола

Основные нюансы, которые необходимо учитывать при планировании монтажа тёплого пола:

При монтаже тёплого пола обязательно надо учитывать тип последующей отделки

  • Очень важное правильно подбирать напольное покрытие. Очень! Например, если поверх тёплого пола будет положена стяжка (а она обязательна и в любом случае будет), а сверху стяжки 10-сантиметровый паркет - то зачем тогда вообще нужен этот тёплый пол, если КПД подобной системы будет равен нолю? Все подобные моменты обязательно необходимо учитывать;
  • Трубопровод тёплого пола всегда и при любых обстоятельствах монтируется исключительно в стяжке самого пола. Тогда обычно люди задаются вопросом: а какая должна быть её толщина? Но ответить на этот вопрос специалисты смогут только в том случае, если будут владеть информацией обо всех исходных параметрах самого дома и требуемой для отопительной схемы мощности;
  • Даже если на первом этаже тёплый пол планируется установить только в некоторых частях, проводить теплоизоляцию придётся по всей поверхности пола, иначе тепло будет уходить в подвал, тем самым расходуя энергию фактически в никуда и понижая КПД целиком всей системы. Конечно, это при условии, что в подвальном помещении нет жилых комнат или не содержаться какие-либо животные. Для второго этажа данное условие необязательно;

Кстати, любая схема водоснабжения будет работать эффективнее, если будет обладать естественной, а не принудительной циркуляцией, что крайне важно. А сильно ли различаются системы отопления?

Например, в чём будет отличие системы отопления одноэтажного кирпичного частного дома с наличием полипропиленовых труб (трубы из полипропилена сейчас популярны) от двухэтажного деревянного, который отапливается электрокотлом?

Разница будет существенная, ведь здесь надо будет определять, как правильно провести подключение системы отопления (для каждого типа дома - по-разному), возможно ли это сделать своими руками, можно ли в частном доме подключать устройства, обладающие очень большой мощностью?


Общая схема устройства тёплого пола в доме

В любом случае система отопления в одноэтажном доме априори будет проще с технической точки зрения, чем в домах с двумя и более этажами. А если брать огромные дома, площадь которых начинается от 500 м², то там всё настолько сложно и совершенно запутано, что кажется, даже физик-ядерщик сразу не разберётся, куда вставлять тот или иной фитинг и при помощи каких насосов циркулирует вода или какой-то другой теплоноситель.

Видео

Можете посмотреть видео, где специалисты рассказывают о том, как осуществить монтаж системы отопления в двухэтажном доме и организовать коллекторное отопление.

fastbuildings.ru

Схема отопления двухэтажного дома - рассмотрим особенности на примере

Проектирование системы отопления в современных домах необходимо производить еще на этапе проектирования самого дома. Так вы сможете понять, какие материалы и в каких количествах вам нужны. К тому же, это поможет быстро найти недочеты и исправить их. Важно выбрать самый лучший вариант отопительной системы, оценивая свои материальные возможности, а также доступность ресурсов для содержания системы отопления (количество и качество топлива, климатические условия и тому подобное). Наиболее популярным сейчас является вариант водяного отопления, он подходит для многоэтажных зданий наилучшим образом. Также прочитайте про систему отопления - «Ленинградка».

Схема отопления двухэтажного дома

Стандартная разводка отопительных элементов в 2-х этажном доме

Образец разводки отопительных элементов

Рассмотрим схему водяного отопления стандартного здания с двумя этажами. В ней предусмотрено ручное регулирование температуры в каждом отдельном помещении дома. Устанавливается система стандартным образом: с применением горизонтального размещения двух труб, при котором отопительные радиаторы подключены сбоку.

Для системы отопления лучше использовать металлопластиковые трубы, ввиду их прочности и долговечности. Но можно использовать и полипропиленовые трубы, что также будет вполне эффективным решением. Металлопластиковые трубы не требуют специальных навыков монтажа, к тому же внутри них почти не бывает засоров или налипания грязи. Полипропиленовые трубы можно собирать самому, они легки и надежны.

На этапе проектирования системы рассчитывается необходимое количество угловых, разводных и соединительных узлов системы, размечается количество и места установки кранов и заглушек. Проводится анализ необходимого количества радиаторов обогрева и количество секций в каждом из них, от этого в дальнейшем будет зависеть количество тепла, отданного радиатором. Для каждого обогревательного радиатора устанавливаются крепежные кронштейны, в количестве, определенном размерами радиатора.

На схеме присутствует обозначение, где в системе необходимо установить отопительный котел, расширительный бак, а также насос. Отопительный котел может работать на различных видах топлива, но самыми популярными являются газ, твердое топливо или электричество. В новых домах и коттеджах твердое топливо почти не используется в виду своей низкой экологичности.

Если отопительный котел небольшой, то можно установить его прямо в одном из помещений дома, кладовой комнате, например, или в мастерской хозяина. При этом котел вешается на стену, чтобы не тратить пространство. Не рекомендуется ставить котел в спальнях или помещениях типа библиотеки или кабинета. Это связано с тем, что котел при работе может выделять шум, хоть и негромкий. Большие котлы необходимо размещать в отдельном помещении или даже в отдельно стоящей постройке.

Пример размещения бака в доме

Размещение бака: снизу или сверху.

Если в вашем доме есть подвальное и чердачное помещения, то вы можете сделать систему отопления с нижней разводкой труб или с нижней на свое усмотрение.

  • Если разводка верхняя, то котел помещается на чердаке и оттуда горячая вода подается по стояку ко всем отопительным радиаторам.
  • Если вы выбрали нижнюю разводку, то бак устанавливают в подвале и оттуда с помощью насоса нагретая вода расходится по трубам.

Какой вариант вы бы не выбрали, расширительный бак всегда устанавливается в самом высоком месте дома, то есть на чердаке. С котлом нагрева при нижней разводке его соединяет стояк.

Система отопления с одной или двумя трубами

Система отопления с одной трубой представляет собой кольцо. Вода из котла идет сперва на один этаж, потом возвращается обратно в бак через другой. В итоге на одном этаже температура выше, на другом ниже. Чтобы скомпенсировать это явление, на нижних этажах (где обычно вода уже не такая горячая) ставят радиаторы большего размера, чем на верхних. К тому же в системе с одной трубой нет возможности отключить один конкретный обогреватель. Необходимо отключать всю систему целиком.

Система отопления образец

Система с двумя трубами сложнее в установке, но зато у нее почти нет недостатков. В такой системе предусмотрены две трубы: горячая и холодная. Поступая в радиатор, горячая вода остывает и выливается в холодную трубу. При этом вы можете перекрыть один из радиаторов, это никак не скажется на работе остальных.

Видео - отопление дома с помощью котла

Видео - схема отопления дома

Видео - как сделать теплый пол в доме

stroyvopros.net

Проект отопления двухэтажного дома: расчет и выбор материалов

Каким может быть отопление в 2-этажном доме? Как развести теплоноситель, какие отопительные приборы использовать? Как посчитать тепловую мощность котла, и какой котел стоит предпочесть? Статья не претендует на истину в последней инстанции: она лишь изложит точку зрения автора на эти проблемы.


На возведении стен строительство не заканчивается. Нам предстоит продумать схему отопления.

Расчеты

Как рассчитывается схема водяного отопления частного 2-этажного дома?

  • В качестве базового значения тепловой мощности берутся 60 ватт тепла на кубометр объема.
  • На каждое окно во внешней стене добавляется 100 ватт тепла, на каждую дверь - 200.
  • В зависимости от климатической зоны выбирается региональный коэффициент:

Так, отопление 2-этажного дома с площадью этажа 70 метров, высотой потолков 3 метра, 8 окнами и 3 дверьми, расположенного в Севастополе, можно рассчитать так:

  1. Объем помещения равен (70*3)*2=420 м3.
  2. Базовая тепловая мощность равна 420*60=25200 ватт.
  3. Окна и двери внесут свои коррективы: 25200+(8*100)+(3*200)=26600 ватт.
  4. Теплый климат Крыма уменьшит требования к мощности: 26600*0,7=18620 ватт.

Зима в Севастополе не отличается суровостью.

Аналогично рассчитывается мощность радиаторов для отдельных комнат.

Нюанс: не забудьте про площадь помещений без отопительных приборов. Если прихожая прогревается за счет батарей в смежной комнате, эта батарея должна подбираться по общему объему обоих помещений.

Как пересчитать киловатты в количество секций батареи? Достаточно разделить расчетную мощность прибора на мощность одной секции, которая всегда указывается в сопроводительной документации. В ее отсутствие можно ориентироваться на следующие значения:

Разводка

Какой должна быть схема отопления 2 х этажного дома - разводки теплоносителя и подключения отопительных приборов?Вот два наиболее простых и доступных решения.

Стоячная с верхним розливом

Теплоноситель поднимается от котла в розлив подачи, расположенный на чердаке, и возвращается в обратный трубопровод через стояки с отопительными приборами. Схема привлекательна, среди прочего, тем, что позволяет организовать отопление 2х этажного дома с естественной циркуляцией: при площади этажа до 50 м2 она будет стабильно работать без циркуляционного насоса.

Стоячная (вертикальная) схема.

Двойная ленинградка

Еще проще и отказоустойчивее ленинградка, или система барачного типа. В общем случае она представляет собой кольцо между подающим и обратным патрубками котла, параллельно которому подключаются радиаторы системы отопления.

Применительно к нашей ситуации схема отопления 2-этажного дома будет включать два кольца. Три лишних метра протяженности розлива на втором этаже не изменят температуры радиаторов сколь-нибудь существенно; впрочем, при желании можно озадачиться балансировкой колец, установив размыкающий нижнее кольцо дроссель.

Модификация ленинградки для двух этажей.

Подключение радиаторов

Радиаторы небольшой длины (до 6-7 секций) подключаются вполне традиционно - обе подводки располагаются с одной стороны.

А вот при большей длине используется одна из двух альтернативных схем:

  • Диагональная - когда подача и обратка подведены справа и слева, к нижней и верхней резьбам.
  • Снизу вниз - когда для подключения используются две нижние резьбы.

В обоих случаях удобнее использовать не проходные пробки, а американки - быстроразъемные соединения с накидной гайкой.


Диагональное подключение, выполненное американками.

Материалы

Из чего лучше своими руками сооружать отопление? Давайте пройдемся по основным ее элементам.

Котел

Если ваш дом газифицирован, лучший вариант с точки зрения затрат на отопление - газовый котел. Желательно - конденсационный: использование полной теплоты сгорания газа (включая энергию, которая отбирается у продуктов сгорания при их конденсации) увеличивает его КПД на 9-11%.

Безопасность

В закрытой системе за нее отвечает так называемая группа безопасности - автоматический воздухоотводчик, предохранительный клапан и манометр. Помимо них, контур комплектуется расширительным баком, компенсирующим увеличение объема теплоносителя при расширении. Его объем берется примерно равным 1/10 от общего количества теплоносителя.

Полезно: объем теплоносителя в сбалансированной системе обычно принимается равным 15 литрам на 1 КВт-час мощности котла.

В открытой системе (чаще всего открытой делается самотечная система отопления 2х этажного дома) функции всех перечисленных выше приспособлений возлагаются на открытый расширительный бак. Он монтируется под потолком второго этажа или на чердаке. Розливы прокладываются с постоянным уклоном, так, чтобы воздух из них вытеснялся теплоносителем в бак.

Открытый расширительный бак.

Отопительные приборы

Если вами используется схема отопления 2х этажного дома с твердотопливным котлом, предпочтительны чугунные секционные радиаторы или регистры. Их значительная масса и большой внутренний объем означают, что после прогорания топлива контур будет остывать достаточно медленно.

Во всех прочих случаях оптимальный выбор - алюминиевые секционные радиаторы.

С чем связана инструкция?

  • Они обладают великолепной теплоотдачей.
  • Их внешний вид впишется в самый изысканный дизайн жилой комнаты.
  • Наконец, цена- от 280 рублей за секцию - не покажется разорительной самому экономному домовладельцу.

Трубы

Типичный диапазон температур для автономного отопления - 50-75С при давлении не более 2,5 атмосфер.

  • Армированный полипропилен. Армирование существенно уменьшит температурное расширение материала.

Разводка на фото выполнена полипропиленом.

  • Сшитый полиэтилен.
  • Металлопластик. Лучше - с пресс-фитингами: компрессионные очень чувствительны к качеству калибровки и при малейшем нарушении технологии через несколько месяцев начинают течь по соединениям.

Заключение

Page 2

Значительная часть жилых и подсобных помещений обогревается централизованно, несмотря на разнообразие других вариантов. В первую очередь схемы отопления многоэтажных домов актуальны при возведении целых микрорайонов и небольших населенных пунктов. Одна котельная способна обеспечивать теплом большое количество объектов.


На фото представлен многоквартирный дом с централизованным отоплением.

Преимущества централизованных сетей

Отличительным признаком подобных систем является нахождение котельного оборудования в отдельном строении. Доставка теплоносителя осуществляется посредством трубопроводов, которые прокладываются непосредственно по улице до каждого объекта.

Подобные сети не устраиваются своими руками, так как объем проводимых работ очень велик.

  • Любая схема отопления многоэтажного дома грамотно продумана специалистами, поэтому серьезные сбои случаются редко.
  • Функционирование подобных систем осуществляется обычно на топливе, цена которого невысока.
  • Централизованная сеть обогрева, как правило, обслуживается специальными службами, а значит, отпадает необходимость в контроле работоспособности.
  • При таком варианте не требуется размещать котел в пределах жилища, благодаря чему экономится место.

Пример расположения основных элементов.

Примечание! Что касается минусов, то к ним можно отнести функционирование системы по определенному графику и невозможность осуществить индивидуальную настройку температурного режима.

Примерная структура системы

Централизованное отопление в плане устройства практически не отличается от автономных систем. Однако сечение трубопроводов в данном случае гораздо больше, а оборудование, устанавливаемое в котельной, гораздо сложнее.


Демонстрируется оборудование в котельной.

  • В качестве источника нагрева выступают большие и малые котельные, а также специальные ТЭЦ. В первом случае теплоноситель приобретает заданную температуру непосредственно при сгорании топлива. При другом варианте обеспечение теплом происходит за счет пара. Кроме того, тепловые энергетические централи способны вырабатывать электричество.
  • С помощью сети трубопроводов осуществляется транспортировка теплоносителя до объектов. Диаметр входных и выходных элементов обычно достигает 1000 мм. Что касается прокладки, то она может производиться как наземным, так подземным способом.
  • Отопительное оборудование предоставляет возможность передать тепло помещениям. В качестве основных приборов выступают радиаторы и конвекторы отопления. Они устанавливаются в обогреваемых помещениях.

Тепловая трасса находится над землей.

Справка! Одна тепловая энергетическая централь (ТЭЦ) позволяет заменить несколько небольших котельных, в связи с этим уменьшаются расходы на возведение.

К тому же освобождается немалая площадь.

Базовые способы классификации

Любая схема системы отопления многоэтажного дома может относиться к той либо иной категории. Классификация централизованных систем может осуществляться по нескольким признакам. Подробнее ознакомиться с ними можно, прочитав информацию ниже.

В зависимости от типа теплоносителя

  • Жидкостные сети получили наибольшее распространение при обогреве многоэтажных зданий. Они позволяют доставлять теплоноситель на значительные расстояния без резкого ухудшения качественных характеристик.
  • Паровые системы используются гораздо реже, но все же встречаются. Они позволяют производить укладку труб отопления с меньшим диаметром. Такой вариант в основном применяется, где требуется водяной пар.

Пример парового котла для обогрева домов.

Исходя из способа подключения

  • Независимые сети предполагают нагревание теплоносителя в специальном теплообменнике.
  • Зависимые системы подразумевают обеспечение теплом непосредственно по веткам трубопроводов.

Подробнее об устройстве

Чтобы обогреть многоквартирный дом централизованно, его необходимо подключить к тепловой трассе, которая проходит от ТЭЦ или котельной. Для этого в магистральном трубопроводе делаются входные задвижки для тепловых узлов.


Простая схема элеваторного пункта.

Сразу после запорных элементов инсталлируются грязевики, которые необходимы для осаждения солей и окислов металлов. Благодаря этим приспособлениям можно продлить эксплуатационный период.

Непосредственно в домовом контуре делаются врезки для горячей воды. После них должен располагаться основной узел – элеватор отопления.

Разводка системы

Обычно схема отопления в многоквартирном доме предполагает наличие одной подающей трубы с нижним или верхним розливом. Она может расходиться на определенное количество веток, которые направляются в здание из подвала или чердака.

При нижней разводке пары стояков совмещаются при помощи специальных перемычек, располагающихся на чердаке или последнем этаже. В верхней точке обязательно устанавливается отводчик воздуха.


Показан план однотрубной разводки.

Система обогрева с верхним розливом подразумевает инсталляцию на техническом этаже расширительного бака с отводчиком воздуха. Вентили служат для отсечения каждого стояка от общей сети.

Правильный уклон при монтаже трубопроводов дает возможность при открытии воздушных отводчиков обеспечить слив теплоносителя.

Ветка с верхним розливом имеет некоторые особенности.

  • Температура приборов отопления снижается с продвижением теплоносителя вниз, поэтому на нижних этажах она будет ниже. Компенсировать тепловые потери можно путем установки дополнительных секций радиаторов.
  • Запуск системы достаточно прост, ведь для нормального функционирования нужно лишь открыть специальные задвижки, а также отводчики воздуха на определенное время.
  • Слив теплоносителя из стояков несколько сложен, так как приходится сначала осуществить перекрытие на техническом этаже. Только после этого открывается сброс.

Важно! Настройка отопительной системы многоэтажных домов производится путем изменения диаметра элеваторного сопла.

То есть при изменении его размеров уровень нагрева увеличивается либо снижается.

Процесс оптимизации

При доставке теплоносителя от источника до приборов обогрева происходят достаточно большие тепловые потери, поэтому должны приниматься определенные меры, позволяющие сохранить температурный режим.

На самом деле существует всего два выхода из сложившейся ситуации.


Так устроена теплоизоляция трубопроводов отопления.

  • Инсталляция оборудования с более высоким КПД позволяет улучшить функционирование системы.
  • Дополнительная теплоизоляция трубопроводов может в значительной степени сократить потери тепла.

Об основных минусах

  1. Любая централизованная система работает по определенному графику, поэтому при эксплуатации приходится подстраиваться под него. Кроме того, осуществлять настройку температурного режима самостоятельно невозможно.
  2. Стоимость котельного оборудования и трубопроводов является довольно высокой, а значит, при некачественном проведении работ можно потратить огромные денежные средства.
  3. Работы по устройству централизованного отопления очень трудоемки, поэтому в случае аварийной ситуации потребуется не так мало времени на полное или частичное восстановление системы.
  4. Периодические перепады давления в централизованной сети способны в некоторой степени снизить эффективность обогрева.

В качестве заключения

Выше была представлена инструкция, рассматривающая устройство обогревательных систем в многоэтажных домах, чтобы владельцы квартир смогли оценить масштабы централизованной сети и ее эффективность. В случае необходимости всегда может быть создана автономная ветка, которая будет поддерживать нужную температуру в жилом помещении. Дополнительные сведения по данной теме можно найти, просмотрев специальное видео.

Page 3

Отопление любого частного дома должно быть сделано не просто правильно, но и в полном соответствии с техническими условиями объекта. В этой статье мы рассмотрим, как может организовываться система отопления загородного дома, и в каком случае лучше всего применять ту или иную схему.

Начнем с ключевого момента.


Фото схемы отопления

Какой выбрать котел

Давайте разберем особенности каждого решения в сравнительной таблице ниже.

Тип котла: Особенности варианта:
Газовый Если к дому подведена магистраль с данным энергоносителем, то тут и думать нечего – нужно покупать и устанавливать именно газовый отопитель.

Если дом небольшой (до 150 кв. метров), то подойдет настенный прибор, а если это трехэтажный коттедж, то лучше купить напольный вариант.

Электрический В принципе это не сильно выгодный вариант в финансовом плане. Однако если газа нет, то и деваться получается некуда.

Котлы такого типа бывают ТЭНовые и индукционные. Цена первых изделий привлекательная, однако, они служат не очень долго. Индукционные же хоть и стоят дороже, но служат не 5-7 лет, а примерно 20.

Приборы на солярке и твердом топливе Отличаются автономностью и возможностью работы на топливе вроде дров, шишек, опилок, соломы и т.п. А жидкотопливные агрегаты работают либо от солярки, либо от отработанного масла. Вариант довольно неплохой, если нет газа, и имеются перебои с электричеством.

Обратите внимание! Схема отопления в доме может предусматривать совместное функционирование одновременно двух котлов – электрического и, например, твердотопливного.

Устройство на твердом горючем может использоваться в качестве подстраховочного варианта – то есть включаться в тот момент, когда пропадает электричество.


Пример системы с одновременной эксплуатацией двух разных котлов

С котлами разобрались, теперь давайте определимся с не менее важными элементами системы.

Какие выбрать трубы и радиаторы

Схемы отопления загородного дома обычно предусматривают два варианта труб:

  1. Стальные магистрали. Хороши тем, что передают тепло по всему периметру дома, а плохи тем, что их тяжело собрать своими руками, так как нужно использовать сварочный аппарат. Кроме того изделия боятся коррозии.

Стальные трубы

  1. Пластиковые трубы. Отличаются легкостью монтажа и отсутствием проблемных соединений. При сварке металла швы могу проржаветь, а вот спаянный пластик становится в каком-то смысле монолитным, без каких-либо рисков протечки.

Магистраль из пластика

Обратите внимание! Пластиковое отопление загородного дома - своими руками делать вполне можно, так как не нужно никаких специальных навыков.

Кроме того монтаж пластиковой магистрали обходится довольно недорого, при том, что результат получается реально долговечный.

Так что выходит, что пластиковые трубы и газовый котел – это оптимальные варианты. Кроме того газовый обогреватель можно приобрести не обычный, а двухконтурный для горячего водоснабжения.

Что же касается радиаторов, то для частного дома лучше применять такие изделия:

Современные чугунные отопители

Совет: при естественной циркуляции схема домашнего отопления подразумевает применение стальных или пластиковых труб большого диаметра. При реализации первого варианта тепло распределяется равномерно по периметру помещений, а во втором случае теплоноситель приходит в радиаторы максимально горячий.

  1. Стальные панельные радиаторы. Это оптимальное решение для принудительного обогрева. Батареи имеют хороший уровень теплообмена и содержат малое количество воды, благодаря чему котлу приходится нагревать совсем немного теплоносителя.

Стальные приборы

Что же касается биметаллических батарей, то для частных домов их использовать нецелесообразно, так как биметалл предназначен для работы в магистралях большого давления или там где есть сильные перепады напора.

Впрочем, конечно, если это схема отопления 3 этажного дома, да еще и с подземным уровнем, то возможно биметалл и стоит применить. Если планируется большая мощность напора.

Итак, теперь рассмотрим конкретные схемы отопления дома – разберем варианты организации обогрева.

Обзор вариантов сборки системы

Прежде всего, схема отопления трехэтажного дома и любого другого, делится на два типа:

  1. С естественной циркуляцией. Это когда движение воды происходит естественным образом, без применения электрических насосов – за счет изменения плотности теплоносителя.

Принцип устройства системы с естественной циркуляцией

  1. С принудительной циркуляцией. Тут уже для движения жидкости используются электронасосы. Как вы понимаете, полная автономность работы в данном случае невозможна.

Принудительная циркуляция

Теперь что касается различий в зависимости от способа разводки труб.

Однотрубная система

В такой магистрали теплоноситель обходит все радиаторы последовательно, то есть по очереди, а потом возвращается обратно в котел. Тут получается, что в каждую последующую батарею заходит более холодная жидкость, чем в каждый предыдущий радиатор.


Так выглядит однотрубная линия отопления

В принципе, считается, что такая схема отопления дома - своими руками наиболее реализуема, так как приходится монтировать минимум труб и соединений.

Однако недостатки очевидны – каждый последующий отопитель в общей цепочке, будет все менее горячим.Вариант подходит для ситуаций с малым начальным бюджетом.

Двухтрубная магистраль

Тут суть заключается в том, что к каждой батарее подводятся две параллельные трубы – подача и «обратка». То есть по периметру помещения прокладываются две магистрали – и от каждой из них отходят линии к разным сторонам радиатора.


Принцип двухтрубной циркуляции

Преимущество такого подхода в возможности регулировать мощность потока в каждую отдельную батарею. Также можно полностью перекрыть каждый отопитель. В предыдущем случае это сделать было бы невозможно, потому что прекратилась бы подача теплоносителя в каждый последующий прибор.

Система такого типа очень хороша, однако для нее и труб понадобится больше, и фитингов (за счет установки кранов и создания дополнительных «поворотов»).

Коллекторная магистраль

Коллекторная схема системы отопления загородного дома - своими руками делается посложнее, чем все предыдущие варианты.

Смысл в том, что на выходе из котла устанавливается специальный переходник «гребенка», от которого к каждому радиатору выводится отдельная пара труб подачи и обратки.

Тут, конечно, очень большой расход труб, но зато система такого типа довольно удобна в эксплуатации, так как вся регулировка осуществляется в одном месте. Оптимальный вариант – это устанавливать ее в больших домах, где много комнат и есть теплые полы.


Коллектор

Важно! Для равномерного расхода жидкости относительно каждого отопителя, такую систему перед запуском нужно сбалансировать путем регулировки кранов на переходнике.

В принципе на этом наш обзор закончен, и теперь можно подвести итоги.

Вывод

Мы с вами разобрались в том, из чего состоит схема отопления и ГВС загородного дома, а также рассмотрели по какому принципу тот или иной тип обогрева функционирует.

Надеемся, что теперь вы сможете спроектировать по-настоящему эффективное и выгодное отопление для своего жилья. Если же сведений показалось мало, то просмотрите еще и видео в конце этой статьи.

Page 4

Водяное отопление является наиболее эффективной и экономной системой обогрева жилья. Разработаны различные схемы водяного отопления, и мы хотим рассмотреть их характеристики, преимущества и особенности эксплуатации в условиях частного дома.


Отопление дома с естественной циркуляцией теплоносителя.

Отопление с жидким теплоносителем

Общие сведения


Трубы и радиаторные батареи – верный признак водяного обогрева.

Основным показателем комфорта любого жилья является температура воздуха в нем, так как человек может жить только в узкоочерченном диапазоне температур. Однако в континентальных широтах северного полушария нашей планеты климат далек от этого диапазона, и люди вынуждены использовать искусственные источники тепла.

Раньше таким источником был открытый огонь в пещере или шалаше, затем огонь переместился в топку печи, расположенной в доме. Однако с ростом численности населения все острее вставал вопрос нехватки дров и других видов топлива, и перед человеком возникла проблема повышения эффективности обогрева.

Первые виды отопления были несовершенны.

Важно! Так появилась идея использования теплоносителя – вещества, которое играет роль посредника при передаче тепла от пламени к воздуху в доме.

Проблема в том, что газы плохо проводят тепло, и если у вас большой дом, то для прогрева отдаленных комнат придется очень долго топить печь, при этом вблизи топки будет слишком жарко, а в отдаленных комнатах – холодно. Поэтому основной задачей было подать тепло с минимальными потерями в каждую комнату.

Раскаленная печь – это не только опасно, но и неэффективно.

На этом этапе можно сформулировать основные требования к теплоносителю:

  • Высокая теплопроводность. Необходима для максимально быстрого прогрева теплоносителя;
  • Высокая теплоемкость. Этот параметр определяет способность вещества запасать тепловую энергию. Очевидно, что чем больше тепла запасает и передает посредник, тем эффективнее работает система;
  • Высокая мобильность. Вещество должно иметь такие свойства, при которых возможна его транспортировка внутри помещения без применения сложных технологий;
  • Доступность. Теплоноситель должен быть недорогим и доступным в различных регионах, так как в случае аварии понадобится срочная его замена во избежание промерзания дома;
  • Безопасность. Вещество-агент не должно представлять опасности для человека и окружающей среды, содержать горючие, токсичные, взрывоопасные или химически агрессивные соединения и субстанции.

Решение проблемы было у нас в руках.

Важно! Наиболее подходящим под все перечисленные параметры веществом оказалась обычная вода, которая обладает самой большой теплоемкостью среди жидкостей, способна перемещаться по трубам и каналам под действием гравитации или давления, безопасна и невероятно широко распространена.

Таким образом задача конкретизировалась: необходимо создать схему, при которой вода будет перемещаться по строго определенному маршруту от топки печи к отопительным приборам.

Принцип работы системы с жидким теплоносителем.

Важно! Если сказать просто, то нам необходимо два теплообменника и труба, по которой вода будет между ними циркулировать. Один теплообменник устанавливаем в топке, там жидкость будет нагреваться, а второй – в комнате, там теплоноситель будет отдавать запасенную энергию воздуху.

Нагревательные котлы


Котел – это устройство для получения тепла из сжигаемого топлива.

Если источником тепловой энергии является топливо, то средством её получения является котел. Это сердце любой системы отопления с теплоносителем. От надежности работы этого устройства зависит эффективность всего отопления, а в условиях русских зим это одно из условий выживания, поэтому первая задача – выбор котла.

Дрова – один из наиболее широко распространенных видов топлива в России.

Самым важным критерием здесь является доступность и стоимость топлива, на котором будет работать агрегат.

Существуют такие виды котлов в зависимости от используемого горючего:

  • Твердотопливные или дровяные котлы. Используют дрова, уголь, кокс, торф, пеллеты, брикеты и прочие виды горючей биомассы;
  • Газовые. Используют магистральный, сжатый или сжиженный природный газ;
  • Дизельные котлы отопления. Используют жидкие нефтепродукты: солярку, ДТ, различные масла, бензин, керосин и т.д.;
  • Электрические. Нагревают воду с помощью ТЭН или электродным методом.

Настройка современного газового котла.

Если говорить об эффективности с точки зрения стоимости одного киловатт-часа тепла, а также доступности и распространенности топлива, то несомненными фаворитами являются газовые и дровяные агрегаты, причем первые наиболее предпочтительны.


На фото – дизельный агрегат.

Важно! Если ваш дом подключен к ГТС, то вам следует купить газовый котел, если магистраль не подведена, тогда следует выбирать дровяной вариант. Электричество и дизельное топливо обходятся слишком дорого для среднестатистического потребителя.

Виды систем

С естественной циркуляцией


Наличие открытого расширительного бака в верхней точке указывает на естественную циркуляцию.

Схема отопления с естественной циркуляцией воды – это наиболее простая и дешевая, но и самая неэффективная система. При небольших размерах дома и площадях обогрева это вполне рабочий вариант, сооружение которого не требует серьезных расчетов и сложных монтажных работ.

Принцип работы такой системы прост: котел устанавливают в нижней точке помещения, лучше – в подвале. Вода заполняет трубопровод, состоящий из подающей трубы, идущей вверх от котла, затем труба постепенно опускается и проходит по всем комнатам, и в конце возвращается к теплообменнику топки.


Система с естественной циркуляцией.

При включении горелки вода начинает нагреваться, расширяется и поднимается вверх по трубе за счет разности плотностей между горячей и холодной жидкостью. Так как контур замкнут, холодная масса теплоносителя вытесняется в теплообменник, и жидкость начинает циркулировать в системе по кругу, перенося тепло от пламени к радиаторам.

Расширительный бак открытого типа.

Чтобы компенсировать расширение и увеличение общего объема воды в трубах, в верхней точке устанавливают расширительный бак. Он может быть открытым, так как давление в трубах значения не имеет.

Важно! Необходимо знать и учитывать правила подбора диаметров труб и углов из наклона. Считается, что уклона в 5 мм на один погонный метр трубы достаточно, клон делают в сторону движения воды.


Углы наклона труб и их диаметры.

Для обслуживания небольших деревенских домов такая схема вполне приемлема. Она не требует расчетов и выполняется по стандартной схеме «как у всех», так как размеры и архитектура домов особых отличий не имеют. Более того, конструкция сравнительно просто собирается своими руками и требует минимум материалов.

С принудительной циркуляцией


Наличие насоса говорит нам о принудительной циркуляции.

Более совершенной и эффективной системой отопления является схема с принудительной циркуляцией теплоносителя. Такое решение позволяет ускорить движение воды по трубам и доставить еще горячую жидкость в отдаленные помещения. Принудительное движение воды осуществляется за счет встроенного в трубопровод насоса.


Устройство отопления с принудительной циркуляцией.

За счет точно рассчитанной скорости движения повышается эффективность работы, снижается расход топлива и повышается комфорт в помещениях. Для создания сложных, разветвленных и многоконтурных систем принудительная циркуляция необходима.

Сооружение такой конструкции потребует более серьезных расчетов гидравлики, подбора и установки циркуляционного насоса, установки защиты, закрытого гидроаккумулятора, манометров и предохранительных клапанов. При этом к наклону труб особых требований не предъявляется.


Обвязка насоса.

Важно! При работе циркуляционный насос не создает всего напора, который присутствует в системе. Дело в том, что контур замкнут, и вода в нем вращается подобно колесу, а насос преодолевает только гидравлическое сопротивление и трение, поэтому потребленная им энергия не сказывается на стоимости обогрева.


Инструкция для подключения насоса.

Из расчетов стало известно, что применение циркуляционного насоса повышает эффективность работы на 25 – 30 %. Кроме того, для нормального обслуживания многоэтажных домов, многоконтурных и коллекторных схем применение принудительной циркуляции необходимо. Практически все современные системы используют этот принцип.

Радиаторная разводка


Тип разводки труб имеет важное значение.

Еще одно важное отличие систем водяного отопления – это тип разводки труб от котла к радиаторам.

Существует три основных вида такой разводки:

  1. Однотрубная схема. Это наиболее простая и дешевая модель, когда отопительные батареи подключены к одной трубе последовательно. Вода поступает по трубе подачи в первый радиатор, проходит его и попадает в ту же трубу, из которой поступает в следующий прибор, остывая по мере движения;
  2. Двухтрубная модель. Более сложная, но и более эффективная конструкция, при которой батареи подключаются входом к подающей трубе, а выходом – к обратной, и другого сообщения между этими трубами нет. Параллельное подключение позволяет равномерно прогревать все приборы, что повышает эффективность работы и комфорт;
  3. Коллекторно-лучевое подключение предполагает подачу теплоносителя в распределительный коллектор подачи, откуда расходятся трубы к входу каждого радиатора. Из выходных отверстий трубы возвращаются в обратный коллектор, а оттуда вода поступает в котел. Такой подход позволяет организовать многоконтурные системы теплых полов и больших домов с множеством комнат.

Однотрубная подача воды.

Однотрубная организация подачи подойдет для небольших домов с естественной циркуляцией, или для отдельных помещений – летних кухонь, мастерских, саун и т.д.

Двухтрубная схема считается более эффективной за счет равномерного прогрева приборов, возможности регулировки температуры в отдельных помещениях, более точного управления средствами автоматики. Она подойдет для любого типа зданий и используется наиболее часто.


Двухтрубная модель подачи.

Коллекторная разводка является наиболее эффективной и продвинутой, однако её цена ощутимо выше за счет большего количества труб, необходимости в дополнительном оборудовании, арматуре, а также за счет сложного монтажа и расчета.


Коллекторно-лучевая разводка.

Важно! Сегодня наиболее часто встречаются двухтрубные и смешанные разводки, которые могут комбинироваться с коллекторами теплых полов.

Вывод

Водяное отопление – это единственная действительно эффективная по соотношению цены и качества система обеспечения теплом. При этом надо понимать, что оборудование и схемы организации постоянно совершенствуются, и сравнение модных альтернативных систем со старыми видами водного отопления абсурдно и неубедительно. Видео поможет вам лучше разобраться в этом вопросе.

Сложно ли разработать своими силами контур водяного отопления в многоэтажном доме? Конечно, свои трудности в этом деле есть, но в целом залог высокопроизводительной системы — грамотное комбинирование типовых решений. Мы хотим рассказать вам о том, какие схемы систем отопления оптимальны для двухэтажного дома.

Открытая и гравитационная системы — реально ли

Что бы ни твердили поклонники принудительной циркуляции — да, реально. В действительности большинство профессионалов учитывают если не постоянную работу на естественном протоке, то хотя бы возможность сохранить часть производительности при отключении электричества.

Первое, что для этого нужно — нацелиться на повышение мощности котла. Перемещение нагретой воды против силы притяжения требует затрат энергии, а поскольку для создания разницы давлений используется только тепло, его потребуется не в пример больше, естественно, вырастут и тепловые потери.

Другой вопрос — эффективность системы. Для отопления больших площадей важна скорость протока теплоносителя, чтобы он успевал сохранять температуру до последнего радиатора в цепочке. Гравитационные системы на такое попросту не способны, но они опять же поддерживают проток и без циркуляционного насоса , значит, как минимум система не разморозится, а в части дома даже сохранится комфортное тепло.

Система отопления двухэтажного дома с естественной циркуляцией: 1 — котел; 2 — расширительный бак открытого типа; 3 — подача; 4 — радиаторы второго этажа; 5 — радиаторы первого этажа; 6 — обратка

Ускорение протока достигается классическими методами:

  • достаточно крутым уклоном труб;
  • отсутствием участков с контруклоном;
  • увеличением объема теплоносителя (диаметра труб);
  • минимизацией поворотов и заужений;
  • увеличением разницы между верхней и нижней точками.

И все же настоятельно рекомендуется отказаться от систем без принудительной циркуляции — они слишком неэкономичные, к тому же трубы можно проложить только открыто. Вместо того чтобы из года в год переплачивать за сожженное впустую топливо, лучше потратиться один раз и организовать бесперебойное питание котельной.

Ленинградка в двухэтажном доме

Большинство классических схем применимо к многоэтажным строениям и однотрубная система не исключение. С первого этажа на второй поднимается стояк подачи. Эта труба имеет наибольший диаметр, эквивалентный патрубкам котла. Подача тянется под всеми радиаторами и за последним уже условно считается обраткой. Поскольку труба обычно обходит дом по периметру, ее дотягивают до подачи и опускают к котлу в общем техканале.

Другой вариант — опустить трубу на первый этаж и точно так же провести ее ниже всех радиаторов и замкнуть обратно в котел. Для такого подключения необходима высокая мощность котла и большая скорость протока, иначе на 8-10 радиаторе уже не будет достаточно высокой температуры. Поэтому оптимально сделать поэтажную разводку трубами с организацией двух контуров циркуляции. Если хотите чистую ленинградку — продумайте способ ограничивать проток пропорционально удаленности радиаторов от котла, но помните, что у однотрубной системы длина крыла всегда меньше.

Радиаторы подключаются к двум точкам одной трубы без разрыва. Чем больше разница между сечением магистральной трубы и отвода, тем меньше будут потери тепла и больше длина линии. Такое подключение позволяет включить радиатор в режим байпаса и локально регулировать проток, не влияя на общий режим работы — непосильная задача для классической однотрубной схемы.

Верхняя и нижняя разводка двухтрубной системы

При двухтрубной схеме практически каждый радиатор имеет параллельное подключение и к подаче, и к обратке. Это вызывает дополнительные затраты и рост объема теплоносителя, но и передача тепла возможна на более значительные расстояния.

В современном монтаже используется комбинированный вариант двухтрубной системы. Подача тянется по верхнему этажу, обратка по нижнему, соединяются они в самом конце трубой номинального сечения, замыкающей проток. От подачи запитывается верхний радиатор, с его выхода — следующий и так до последнего, откуда охлажденная вода сбрасывается в обратку. Это наиболее экономный вариант двухтрубной схемы для обогрева больших площадей. Недостаток один — открытая прокладка труб.

В другом варианте двухтрубной схемы подача и обратка прокладываются вместе. Подключение радиаторов выполняется в двух нижних точках, что помогает скрыть магистральные трубы в полу: поскольку разводка исключает подъем труб выше радиатора, то и называется она нижней.

Коллекторные системы и подключение теплого пола

Комбинировать разные типы схем очень полезно, это помогает «заточить» отопительную систему под различные технические условия. Техническая реализация таких проектов упрощается с использованием распределительных коллекторов.

Первый их тип — это простая двухрядная гребенка с запорной арматурой, которая имеет по паре отводов для каждого крыла. На каждом из них может быть установлено различное число радиаторов с произвольной схемой подключения, но обычно общее число секций не превышает десяти.

Второй тип коллекторов имеет прозрачные колбы с поплавками для визуально наглядной регулировки скорости протока. К таким узлам подключаются трубы теплого пола и крылья разной протяженности, вместо шаровых кранов на каждой линии установлено по вентильному регулятору.

Коллекторы для теплого пола могут снабжаться дополнительным насосом рециркуляции и общим терморегулятором. Это очень характерно для многоэтажных домов, например, при комбинации теплого пола с радиаторами на разных этажах. Базовая температура теплоносителя составляет 60-70 градусов, что для теплого пола очень много. Поэтому насос подмешивает часть воды из обратки, снижая нагрев пола до 35-40 °С.

Построение развязки на коллекторах удобно и при техническом обслуживании. Вам не придется останавливать всю систему отопления в случае поломки, так как каждый участок можно отключить и слить селективно.

Оборудование котельной

Обычно коллекторы для всех этажей монтируют в помещении котельной. Это удобно, затраты на дополнительные два десятка метров труб не идут ни в какое сравнение с организацией места под отдельный коллекторный узел, а они достаточно громоздкие.

Обвязка котла классическая: на отводах запорная арматура, на подключении обратки — фильтр-грязевик. Насос устанавливается в разрыв обратки и обвязывается байпасом. Мембранный расширительный бак подключается к произвольной точке системы, а группа безопасности — отводом к трубе подачи в метре от котла.

1 — котел; 2 — группа безопасности; 3 — мембранный расширительный бак; 4 — радиаторы отопления; 5 — запорные вентили; 6 — циркуляционный насос с байпасом; 7 — фильтр грубой очистки

Как и всегда, рекомендуется выполнять обвязку оборудования котельной стальными трубами, имеющими меньший коэффициент линейного расширения, чем у пластика. Предпочтительной будет паковка на полимерную нить с использованием анаэробного герметика.

В систему отопления осталось только добавить патрубки слива и закачки воды в самой нижней точке системы. При наличии теплого пола для этого отводится пара выводов коллектора: через обратку выполняется слив, через подачу — продувка.

Обвязка радиаторов

Никаких особых премудростей в подключении радиаторов нет. В один из верхних отводов, как и полагается, вкручен кран Маевского, через второй может подаваться горячая вода.

Однако более эстетичным будет нижний боковой подвод труб. Современным словом в этом плане считаются одноточечные устройства подключения, за счет которых можно заводить и подачу, и обратку в один и тот же нижний отвод радиатора.

По такому же принципу вы можете вести двухточечное подключение, но только с одной стороны. Такая обвязка смотрится менее громоздко, плюс есть множество стандартных решений. Обычно резьбовые соединения на радиаторах не более одного дюйма, поэтому упаковывать их можно и на ФУМ ленту.

Существует несколько разновидностей систем отопления, которые могут быть использованы в жилой малоэтажной застройке. Они значительно отличаются по своей компоновке и составу. Эта статья посвящена следующим вопросам: какая схема отопления двухэтажного дома считается оптимальной, ее основные элементы, особенности построения и разводки. А также предоставлены формулы для самостоятельного расчета проекта отопления.

Разновидности систем отопления

Схемы отопления, помимо классификации по типу топлива, используемого котлом (газовые, твердотопливные, электрические), разделяют по следующим параметрам:

  • по способу циркуляции теплоносителя - естественные/принудительные;
  • по наличию избыточного давления - открытые/закрытые (безнапорные/напорные);
  • по виду разводки контуров - горизонтальные/вертикальные, однотрубные/двухтрубные, верхние/нижние, последовательные/коллекторные (лучевые).

Рассмотрим подробней перечисленные компоновки отопительного оборудования применительно к двухэтажным жилым домам.

Естественная, принудительная, комбинированная циркуляция

Большинство современных схем отопления использует циркуляционные насосы для принудительной транспортировки теплоносителя в замкнутом контуре. Это позволяет:

  • быстро и равномерно нагревать радиаторы на обоих этажах здания;
  • поддерживать небольшой перепад температур между подачей и обраткой;
  • создавать гидравлический напор 5-10 м и более (в зависимости от мощности циркуляционного насоса).

Недостаток напорной схемы - ее энергозависимость. При длительных отключениях электричества для поддержания работоспособности отопления требуется альтернативный источник электроснабжения.

Схема отопления с принудительной циркуляцией двухэтажного дома

Естественная (гравитационная) циркуляция теплоносителя до сих пор используется в схемах отопления двухэтажных домов с подвалами или цокольными этажами. Для неё характерна установка котла на самом нижнем уровне здания. Подача горячего теплоносителя осуществляется в разгонный коллектор - вертикальную трубу. Она оканчивается в своей наивысшей точке расширительным бачком. Теплоноситель перетекает по системе из-за разницы плотности холодной и горячей жидкости.

Если естественного гидравлического напора оказывается недостаточно, то циркуляцию теплоносителя обеспечивают за счет применения комбинированной схемы. В этом случае тепловой насос (достаточно маломощного агрегата) врезается не в разрыв магистрали подачи теплоносителя, а параллельно с ней. На участке подачи между двумя врезками (фактически - эта часть магистрали становится с байпасом) устанавливается кран или шаровый обратный клапан. При первичном запуске и/или интенсивном использовании отопления, теплоноситель по системе перегоняет циркуляционный насос. Если происходит сбой в электроснабжении (насос отключён) система самостоятельно (через обратный клапан) или принудительно (через байпасный кран) переводится на режим гравитационной циркуляции.


Расположение основных элементов системы отопления по гравитационной схеме движения теплоносителя в двухэтажном доме

Открытая и закрытая схемы

Её основное преимущество - простота обвязки котла. Открытая, зачастую гравитационная разводка, оборудуется атмосферным расширительным баком (он также выполняет функции воздухоотводчика и предохранительного клапана). Гидростатическое давление в открытом контуре равно расстоянию от зеркала воды в баке до самой нижней точки - обратки котла.

Закрытая компоновка характеризуется избыточным давлением, поэтому комплектуется мембранным расширительным бачком. При этом, если на стыках её элементов отсутствуют утечки, то обновление теплоносителя практически не требуется. Это служит хорошей профилактикой процесса формирования налетов накипи, которая снижает КПД теплопередачи и увеличивает гидросопротивление контуров.

Горизонтальная и вертикальная системы

Горизонтальная разводка используется не только в одноэтажных (одноуровневых) сооружениях. Она применяется как составная часть вертикальной, в схеме разводки отопления частного дома на 2 этажа. К примеру, стояк, проходящий от подвала или цокольного этажа к чердаку, является вертикальной разводкой, а подключённые к нему радиаторы отопления расположенные на этажах - горизонтальной.


Горизонтальная и вертикальная (двухтрубная) схема подключения

Схемы верхнего и нижнего подключения контуров

Они относятся к системам двухтрубного отопления. При верхней подаче, труба горячего теплоносителя выводится на чердак двухэтажного дома, затем оттуда разделяется на вертикальные и горизонтальные стояки. Обратка прокладывается в подвале. Для активации отопления достаточно открыть запорную арматуру на обеих магистралях и стравить воздух через единственный верхний воздухоотводчик.

В случае нижнего подвода теплоносителя подающая и обратная магистрали прокладываются в подвальном помещении, где к ним подсоединяются вертикальные стояки. При запуске отопления приходится стравить воздух уже с каждого из них.


Схемы двухтрубных систем отопления с нижней и верхней разводкой подающего трубопровода:

  1. Котел
  2. Циркуляционный насос
  3. Расширитель закрытого или открытого типа.
  4. Воздухосборник
  5. Кран Маевского

Важно! С точки зрения эффективности обогрева особой разницы для двухэтажного дома между верхней и нижней разводкой нет. Однако первую проще активировать, вторую - настраивать.

Коллекторная (параллельная) и последовательная схемы

Коллекторная

Последовательная

ДОСТОИНСТВА

Температура каждого радиатора регулируется независимо и с одного места

Сравнительно небольшой метраж труб

Теплоноситель распределяется равномерно без дросселирования

Оперативность установки

НЕДОСТАТКИ

Большой расход труб

Неравномерный нагрев радиаторов

Необходим скрытый монтаж трубопровода

Необходимость установки регулирующей арматуры на каждый радиатор отдельно

Для двухэтажного жилого дома со сложной планировкой рациональней использовать коллекторную схему подключения. Она способствует более точной регулировке температуры, а также экономии энергоресурсов.

Однотрубная и двухтрубная компоновки

Однотрубная система подачи теплоносителя (ленинградка) - это кольцо, проложенное по периметру этажа, к которому подсоединены радиаторы отопления. Для двухтрубного отопления характерна подача теплоносителя по одной трубе, а его возврат по другой.

В системах отопления для двухэтажных домов наиболее целесообразно применять двухтрубные схемы с принудительной циркуляцией теплоносителя.

Однотрубная разводка

Радиаторы подключаются в разрыв или параллельно трубопроводу (по байпасной схеме). Второй вариант предпочтительнее. Он предоставляет возможность отключения радиатора без остановки всей системы и слива теплоносителя.


Нижняя схема подключения радиаторов, в которой труба подачи горячего теплоносителя выполняет функцию байпаса:

  1. Котёл
  2. Расширительный бачок открытого типа
  3. Радиаторы отопления
  4. Кран Маевского для стравливания воздуха
  5. Кран для слива и наполнения системы

Эффективная высота однотрубной системы до 30м, что полностью перекрывает потребности 2-этажного дома. Тем не менее для неё известен ряд технических и эксплуатационных сложностей:

  1. В 2-х этажном доме для качественного и равномерного прогрева помещений применяется несколько однотрубных контуров. Такая схема требует особо точного согласования гидродинамических характеристик всех трубопроводов. В противном случае теплоноситель пойдет только по одному из контуров, имеющему меньшее гидродинамическое сопротивление.
  2. Низкая скорость теплоносителя приводит к его переохлаждению, что негативно отражается на камере сгорания котла.
  3. Даже со специальной арматурой, установленной на каждой из батарей, температуру в отдельном помещении регулировать сложно. При изменении тепловых настроек одного радиатора, полностью нарушается гидродинамическое сопротивление, а значит и эффективность всей системы.

Двухтрубная

Различают два типа двухтрубной системы (рис. ниже):

  1. Тупиковая схема (подача и обратка идут во встречных направлениях). Существенный недостаток тупиковой схемы - неравномерность нагрева радиаторов. Ближе к котлу они будут заметно горячее. На практике эта проблема решается установкой на радиаторы игольчатых дросселей или термоголовок. Они позволяют регулировать подачу теплоносителя в ручном или полуавтоматическом режиме соответственно.
  2. Петля Тихельмана (подача и обратка идут в одном направлении). Контур формируется таким образом, что образуются параллельные петли. Они характеризуются одинаковыми длинами и близкими параметрами гидравлического сопротивления. В результате температура всех радиаторов имеет одинаковые значения без использования корректирующего оборудования.

Проект системы отопления частного двухэтажного дома по схеме Тихельмана предусматривает подключение радиаторов во всех помещениях к одной петле, а не на несколько колец на каждый этаж, как в однотрубной схеме.

Особенности схемы Тихельмана:

  • Использование большего количества радиаторов, чем в однотрубной схеме;
  • Установка в сооружениях со сложной планировкой;
  • Нет необходимости в принудительной балансировке контуров, приобретении и монтаже дорогостоящих регулировочных устройств;
  • Все помещения прогреваются одновременно и равномерно;
  • Простота обслуживания;
  • Отсутствие резких перепадов температуры способствует долговечности отопительных коммуникаций и оборудования.

Основной недостаток петель Тихельмана - некоторое увеличение себестоимости монтажа, вызванное удлинением трубопроводов.

Технические особенности построения отопительной системы

На практике, для двухэтажных домов «чистая» схема Тихельмана используется редко. Чаще применяется обустройство двухтрубного стояка, соединяющего этажи, от которого уже разводятся петли на каждый этаж. Такая схема требует врезки в линию подачи балансировочного крана на каждый контур.

Циркуляционный насос рекомендуется устанавливать через параллельную врезку на каждом этаже. Использование одного агрегата не рекомендуется, хоть и допустимо. Причина заключается в следующем. Теплоноситель в предложенной схеме не будет передвигаться самотеком, как при попутной двухтрубной или однотрубной схеме. И при выходе из строя единственного циркуляционного насоса система отопления перестанет функционировать.

Основные элементы системы отопления


  • Котёл. Независимо от того газовый он, электрический или твердотопливный основными его показателем является мощность (кВт). Также следует обратить внимание на количество контуров. Одноконтурные используются исключительно для отопления, двухконтурные еще нагревают воду для ГВС.
  • Расширительный бачок. Для гравитационных систем открытого типа, для систем с принудительной циркуляцией и избыточным давлением - мембранного.
  • Циркуляционный насос - для активации перемещения теплоносителя в контуре.
  • Бойлер косвенного нагрева. Использует температуру теплоносителя для нагрева воды ГВС.
  • Радиаторы отопления. Характеризуются материалом изготовления (чугун, сталь, биметалл), рабочим давлением, мощностью.
  • Трубы. Подбираются по величине сечения и материалу изготовления - чугунные, стальные, медные, полимерные.
  • Группа безопасности - элемент обвязки котла, включающий манометр, предохранительный и воздушный клапан.
  • Гребенка (распределительный коллектор системы отопления) - узел равномерного распределения теплоносителя по системе. Может дополнительно комплектоваться термометрами, регулирующей и запорной арматурой.
  • Гидрострелка - устройство для балансировки температуры теплоносителя.

Самостоятельный расчёт схемы отопления

Для расчета схемы необходимо собрать следующие исходные данные:

  • Размеры всех внутренних помещений;
  • Габаритные, наружные размеры сооружения;
  • Размеры дверных и оконных проемов;
  • Регион - средняя температура в зимний период;
  • Требуемая температура внутри помещений;
  • Позиционирование коттеджа по сторонам света;
  • Высота и материал возведения наружных стен;
  • Тип и толщина утеплителя на стенах, кровле, в подвале.

В конечном итоге на этапе закупок оборудования и материалов вам преимущественно потребуется знание мощности котла и радиаторов, на основе расчетов теплопотерь постройки, а также ряд гидравлических параметров для выбора насоса, расширительного бака и трубопроводов.

Двухэтажные дома и дома с мансардой популярны. Схемы отопления таких домов разработаны специалистами давно, проверены многократно, их главные моменты перекочевывают из проекта в проект.

Руководствуясь проектом, отопление в двухэтажном доме создать не сложно. Но что делать если проекта нет?

Отопление двухэтажного дома настолько несложное, что «мастеровые» делают его, проектируя буквально «на ходу». Применяя типовые схемы, приемы, методы, которые позволяют создать правильное отопление.

Нет особых препятствий, чтобы сделать отопление в двухэтажном доме своими руками. Или руководить работой «чужих рук» самостоятельно. Вся выполняемая работа по монтажу отопления не сложная.

В первую очередь важно не допустить кардинальных «промахов и ляпсусов». Тогда система в двухэтажном доме будет работать правильно и стабильно. Что же в первую очередь необходимо учитывать…

Что не следует делать при монтаже отопления в двухэтажном доме

В первую очередь стоит руководствоваться современными представлениями.

  • Схемы отопления должны быть обычными двухтрубными.
    Последовательная, Однотрубная, Самотечная, «всякая там Ленинградка», — летят в мусорную корзину. Весь этот архаизм имеет недостатки весьма существенные, в первую очередь, потребует больше денег на создание, и при этом не будет работать нормально.
  • Нужно не доверять «дельцам от радиаторов», которые пытаются усложнить, говорят о проблемах и рисуют замысловатые схемы-узоры. В отоплении все весьма просто. Как правило, не нужна гидрострелка.

    Разводка будет простейшей, если имеется обычный набор для двухэтажного дома, — один котел (в т.ч. один резервный), и 3 потребителя — бойлер косвенного нагрева, теплый пол, радиаторная система.

Размещение котла и оборудование котельной

Газовый котел устанавливается в соответствии с проектом газификации. Твердотопливный — чтобы удобно вывести высокий дымоход. В любом случае оборудование шумит. Его размещают в отдельном помещении – топочной.

Газовый котел автоматизированный, может управлять и бойлером косвенного нагрева.
Обычная схема подключений к автоматизированному газовому котлу на 4 отвода (могут быть 3 отвода или 2 отвода, — необходимо пользоваться схемами производителя).

Схема подключений к напольному газовому котлу с выносным насосом

Твердотопливный котел требует установки насоса, группы безопасности, смесительного узла. Все это образует обвязку твердотопливного котла —

Какой нужен насос и диаметры труб

Обычный вопрос при самостоятельном создании отопления в доме (в т.ч. и двухэтажном), какой понадобится циркуляционный насос для радиаторной системы. Выбор прост — либо насос 25-40 (0,4 атм.), либо 25-60 (0,6 атм.).

Для отапливаемой радиаторами площади до 170 м кв. годится 25-40. Если площадь в пределах 170 — 260 м кв. — 25-60. Если больше 260 м — 25-80. Не стоит брать насос с запасом, это только лишь ведет к неоправданному перерасходу денег и может привести к шуму в системе отопления.

Автоматизированные котлы снабжаются встроенным насосом

Диаметры трубопровода (внутренние) для частного дома указаны на схеме.

От котла до первого разветвления — 25 мм. В ветвях на этаже — 20 мм, отдельные подключения, радиаторы (до 2 шт.) — 16 мм.
Пенопропилен характеризуют наружным диаметром, с учетом толщины стенки, — 32, 25, 20 (мм).

Обобщенная схема отопления двухэтажного дома

В пределах одного этажа схема разводки отопительного трубопровода может быть выбрана какой угодно:

  • тупиковой, два плеча до 5 радиаторов в каждом,
  • попутной, обычно при количестве радиаторов больше 10 шт.,
  • лучевой, по прихоти создателя (заказчика), при невозможности прокладки труб вдоль стен, но возможности прокладки под полом…

На схеме для примера указаны 3 этажа и двухтрубные схемы отопления:
— 1 этаж — тупиковая,
— 2 этаж — попутная;
— 3 этаж — лучевая.

Балансировка системы

Важно установить балансировочные краны:

  • на обратке второго этажа, чтобы настроить его относительно первого (второй этаж, как правило, требует энергии меньше);
  • на каждом плече тупиковой схемы;
  • на каждой ветви лучевой (коллекторной) схемы;
  • на каждом радиаторе на обратке (на подаче – термоголовка при автоматизированном котле или запорный кран).

Также все оборудование подключается через шаровые краны (или балансировочные), для возможности демонтажа.

Отведение воздуха, слив, уклоны

При создании отопления в двухэтажном доме важно сделать требуемые уклоны труб.

Воздухоотводчик устанавливается в высшей точке каждого стояка (стояк также является отличным сепаратором — собирателем воздушных пузырьков).

Также воздухоотводчиками (кранами Маевского) снабжаются все радиаторы, которые устанавливаются горизонтально или с небольшим возвышением к крану Маевского (обратный уклон не допустим).

В нижней точке всей системы труб, на обратке у котла делается сливной кран и возможность выпуска воды в канализацию или емкость в подвале…

Уклоны всех труб делаются к стояку и могут быт минимальными.
Последний радиатор в тупиковой схеме — выше других. В кольцевой попутной схеме высшая точка в кольце выбирается произвольно, — понижение (слив) к стояку.

Недопустимы обратные уклоны, П-образные обходы, например, для двери и т.п. Если возникают проблемы с обеспечением одного уклона из-за препятствий, конфигураций помещения, то как правило, выбирают другую схему подключения радиаторов.

Тип трубопровода и радиаторов

Известно, что давление в индивидуальном отоплении дома или квартиры не превышает 4 атм. (работает предохранительный клапан при 3,5 атм.).

Жидкость, в основном вода, в объеме 50 -150 литров заливается в систему отопления один раз, что минимизирует наличие образива, солей. Как правило, для двухэтажного частного дома оптимальным выбором по цене-качеству являются алюминиевые секционные радиаторы.

На фото — подключение алюминиевого радиатора полипропиленовым трубопроводом с установкой дроссельных кранов в тупиковой схеме разводки.

Их характеристик достаточно для длительной беспроблемной работы в данных условиях. Но также возможна установка и панельных стальных.

Так называемые программы расчета теплопотерь дома, калькуляторы, не могут быть точнее, чем примерные расчеты теплопотерь по площади дома.

Дело в том, что потребитель не может точно задать данные — сколько энергии уходит с вентиляцией (главные теплопотери) и сколько приходит с солнечным светом через окна (весьма существенный приток) и др. Не может точно указать и характеристики слоев в конструкциях. Поэтому все «тепло-калькуляторы» непригодны для точных объективных расчетов.

Но особая точности при подборе мощности радиаторов и не требуется. Так для низкотемпературного обогрева (рекомендуется) нужно брать количество секций с большим запасом в плюс.

Трубы для отопления

Многие умельцы рекомендуют полипропиленовые трубы для отопления, в том числе и для двухэтажного дома. Но монтажные конторы, которые дорожат своей репутацией не будут браться за полипропилен. Причина — отсутствие возможности контролировать качество стыков, а также сделать этот стык по стандарту. Какое будет сечение в конце трубы, сколько будет наплывов внутри, когда место сварки потечет… — на все воля дрожащей руки монтажника…

Трубопровод из металлопластика, например, сдается с гарантией. Сами трубы тоньше, соединения, конфигурации ровные, эстетичные.

Стоит ли браться за металлопластик, отложив в сторону дешевый полипропилен — решают заказчики, сообразуясь с видением перспектив и измерив толщину мешка с деньгами.

Монтаж своими руками

Если действительно не умеете «держать молоток в руках», то за создание отопления двухэтажного дома своими руками браться не стоит. Придется выполнять процессы:

  • задавать уровень расположение радиаторов, трубопроводов, находить точки крепления;
  • бурить множество отверстий, в т.ч. и большого диаметра под трубы;
  • соединять резьбовые соединения с подмоткой льняной паклей со смазкой,
  • размечать положение фитингов, резать, трубы по длине, стыковать (сваривать) трубопроводы
  • вести бетонные, штукатурные работы.
  • проектировать, чертить схему соединений, высчитывать…

Схема отопления двухэтажного дома с принудительной циркуляцией является одной из составляющих инженерного проекта. Естественное течение теплоносителя в таких условиях малоэффективно, так как без насоса поднять воду на второй этаж проблематично. Редакция «Сантехник Портал» расскажет, каким образом работает отопительная система двухэтажного дома, и какие схемы разводки являются наиболее эффективными.

От правильно организованной системы отопления двухэтажного частного дома напрямую зависит комфорт проживания. Данная коммуникация создана для поддержки оптимальной температуры, уменьшения потерь тепла и сохранности самого строения.

Центром отопительной системы в двухэтажном доме является котел , доводящий теплоноситель до оптимальной температуры. Исходя из технических характеристик, теплогенератор поддерживает требуемую температуру постоянно. В современных частных домах используют практически все типы обогрева, а иногда комбинируют вместе 2-3 типа.

Котлы способны работать на коксе, угле, дровах, дизельном топливе, дровах, торфе, пеллетах, природном газе и электроэнергии. Топливо выбирают исходя от его доступности. Более 70% предпочитают газовые котлы. Котел, работающий от электричества (конвектор), используют как резервный либо комбинированный вариант, бойлер заранее вносят в проект отопления двухэтажного коттеджа.

Мощность котла зависит от расхода теплоносителя, который определяется внутренним радиаторный объемом, емкости теплообменника и наполнения участков трубопровода.


Теплоносители в системе отопления: вода, антифриз или электролит для электродных котлов проточного типа. Вода обладает более высокой теплоемкостью и плотностью, но в зимний период требуется поддержание постоянной температуры в помещении. Люди, которые используют дом в зимний период нерегулярно, в качестве теплоносителя предпочитают использовать антифриз.

Антифриз с его вязкостью, коэффициентом расширения и теплоемкостью замедляет процесс теплообмена и снижает теплосъем радиаторов. В случае использования в качестве теплоносителя «незамерзайки» нужно увеличить проходное сечение системы и мощность насосов.

Важно! В случае наличия этиленгликоля в антифризе, его использование в котлах двухконтурного типа ограничивается. Некоторые присадки разрушают детали из полипропилена, чугуна, цветных металлов и резины.

Обогревательный прибор представляет собой стальной, чугунный комбинированный или анодированный радиатор, задача которого отдавать свое тепло тем самым обеспечивая в помещении оптимально комфортную температуру. Теплоотдача и инерционность зависят от размеров и материала, из которого изготовлен прибор.

Длину радиатора изменяют, регулируя нужное количество секций.

Необходимое количество радиаторов (I) вычисляют по формуле:

I=S*k1*k2*k3*k4*100/P (шт), где:

S - площадь помещения, (м2); P - паспортное значение мощности одной секции, (Вт); k1 - повышающий коэффициент на стеклопакеты; k2 - понижающий коэффициент потерь, который зависит от площади наружных стен; k3 - зависимый коэффициент от конструкции и утепления кровли (с чердаком или без); k4 - зависимый коэффициент от высоты потолка (k4 = 1, при h = 2,5 м), чем выше межэтажное пространство, тем большее значение поправки.

Воздухоотводчик (кран Маевского) и вентиль-терморегулятор устанавливаются на входе теплоносителя в обогревательный прибор, для обеспечения равномерного расчетного теплосъема. Запорный вентиль монтируется на отводящем патрубке нужен для технического обслуживания.

Трубная обвязка (замкнутый контур) обеспечивает герметичность системы. Для монтажа отопительных систем частного дома используются бесшовные и полипропиленовые трубы с минимальным внутренним сопротивлением.

Задачей трубопровода является распределение, передача и возвращение теплоносителя в котел. Движение потока может быть заторможено шероховатостью внутренней поверхности, изменением диаметров проходного сечения, поворотов. Способ циркуляции (естественной или принудительной) определяется величиной гидравлического сопротивления.

Дополнительные элементы системы обогрева

Расширительный бачок закрытой или открытой системы отопления есть в наличии во всех типах развязок частного дома. Давление, создаваемое в трубопроводе циркуляционном насосом или силой гравитации, изменяет температуру кипения теплоносителя.

Самопроизвольный скачок напора может спровоцировать резкое вскипание воды, а также выделение растворенных газов и многократное увеличение объема, что ведет к разрушению элементов системы отопления. Расширительный бачок позволяет предотвратить подобные проблемы.

Монтаж запорной арматуры в отопительной системе дает возможность отключить участок системы или оборудование, чтобы была возможность провести профилактику, ремонт либо замену. На стояки монтируют шаровые вентили до и после насосов, коллекторов, котла и бойлера.


К предохранительной арматуре относятся обратный и предохранительный клапан, автоматический воздухоотводчик и балансировочный вентиль. Их задача состоит в том, чтобы защитить трубопровод от дросселирующих потоков и гидроударов. Отсекающий клапан прекращает подачу топлива в момент срабатывания датчиков газоанализаторов, отключении электроэнергии и остановки циркуляции через теплообменник.

Регулирующая арматура (электронный или электромеханический регулировочный вентиль, кран-терморегулятор) должна выравнивать показатели в системе отопления. Основным условием для арматуры и соединительных деталей в системе теплоснабжения – фитинг должен обеспечить проходимость теплоносителя с наименьшими потерями напора и герметичностью разветвлений, поворотов и переходов диаметра.

Гидрострелка и распределительный коллектор снижают потери, разделяют гидравлические контуры, увеличивают проходимость и распределяют теплонагрузку. Также служат местом для монтажа измерительных приборов отвечающих за безопасность (датчиков тепла, расходомеров, манометров, термометров). Задачей термодинамической стрелки является обеспечение удаления растворенных газов и взвешенных частиц из теплоносителя.


Задачей циркуляционного насоса в отопительной системе является обеспечение движение потока нагретой воды по замкнутому контуру, из-за этого высота дома не влияет на мощность насоса. В «мокрых» циркуляционных насосах ротор с рабочим колесом располагается в отопительном трубопроводе. В качестве смазки и охлаждения деталей двигателя является рабочая среда. Принцип работы и функциональные особенности насосов зависят от мощности, подачи, КПД и напора.

Циркуляционный насос монтируют обычно на обратном трубопроводе перед котлом или выносят нагнетатель давления на байпас. Инструкцию по монтажу и эксплуатации прибора разрабатывает производитель.

Особенности системы с принудительной циркуляцией

Функционировать в полную силу большая часть современных отопительных систем способна только при создании индивидуальной искусственной циркуляции, такой при которой теплоноситель движется по системе благодаря работе циркуляционного насоса.

Чтобы устроить принудительную циркуляцию отопления двухэтажного строения, есть некоторые предпосылки:

  • монтаж трубопровода меньшего диаметра, что облегчает общую сборку разводки;
  • обеспечение зональной регулировки (совместно либо вместо общей);
  • наличие 2-го и выше этажей никоим образом не влияет на обогрев;
  • снижение температуры теплоносителя без изменений параметров теплоотдачи;
  • возможность использовать недорогих пластмассовых труб.

К недостаткам относится наличие электропитание – возможны перебои, но этого легко избежать, при использовании резервных ИБП. Проблема более громкого шума, решается при помощи укладки шумоизоляции в бойлерной.

Наиболее подходящим местом врезки циркуляционного насоса там, где температура падает до минимума, то есть перед котлом на обратной линии.

Естественная схема циркуляции – альтернативный вариант.

На данный момент автономные системы отопления с гравитационной циркуляцией, то есть работающей исходя из естественных законов физики, встречаются довольно редко. Принцип работы объясняется разницей плотности холодной и нагретой воды и наличие дополнительного контролирующего устройства – расширительного бака, монтируемый в верхней части стояка с горячей водой.

Особенность сети естественного типа является расположение под наклоном горизонтальных труб (разводящих и обратных) и расположение котла – его монтируют максимально низко. Подача теплоносителя осуществляется через расширительный стояк, сброс остывшей воды (или антифриза) – через обратный.

Если вы задумаетесь над тем, как правильно сделать отопление частного дома своими руками, то помните, что плюсами гравитационной схемы является независимость от электропитания, простота установки, отсутствие шума, которое производит циркуляционный насос. Но обогреть большой коттедж разводкой с принудительной циркуляцией получится быстрее и эффективнее.

Схемы однотрубной и двухтрубной разводки

Выбор вида разводки отопления и теплоносителя происходит во время разработки проекта.

Однотрубная система отопления работает по принципу последовательного подключения радиаторов в разводке контура отопления. Термодинамика процесса основывается на увеличенном диаметре трубопровода (не меньше 32 мм), уклон прямых участков (0,5 % длины) и превышении оси радиатора над центральной линией котла(Н).

Саморегуляция в контуре происходит из-за различия температур между первым/последним радиатором и силе гравитации. Поток идет поочередно через каждый отопительный прибор (обратка предыдущего радиатора является подачей следующего). Температура снижается по мере удаления от источника тепла, а плотность воды наоборот, увеличивается.

Такая разводка, обычно, используют для систем с естественной циркуляцией. Схема однотрубной системы отопления с естественной циркуляцией открытого типа, образец:


В двухтрубной системе отопления разделены на подающую магистраль и обратный трубопровод. Разводка в две трубы повышает КПД системы, уменьшает тепловые потери и гидравлическое сопротивление. Двухтрубный контур определяет параллельное подключение входного и выходного патрубков отопительного прибора. Температура теплоносителя в радиаторах выравнивается, удаленность от источника тепла не влияет на нагрев.

Двухтрубная лучевая схема разводки отопления с коллектором, фото:


Монтаж вентилей и кранов терморегуляторов позволяет производить замену или ремонт без отключения системы. Добавив гидравлический модуль (стрелка с компланарным коллектором) в двухтрубную систему, можно разделить контуры радиаторы (высоконапорный), теплых полов (низконапорный) и горячего водоснабжения. Минусов при правильном теплотехническом расчете в системе нет.

Особенности верхней и нижней подачи

При нижней подаче теплоносителя в схеме разводки отопления двухэтажного дома подразумевается врезка стояков отопления в кольцо первого этажа (подвала и техподполья).

Разводящая цепь (подача) прокладывается совместно с кольцом обратки. Теплоноситель движется вверх, проходит через радиаторы, и по стоякам обратки опускается собирающий трубопровод, по которому возвращается в котел.

Стояки подачи поднимают выше радиаторов второго этажа объединив воздушной линией, которая оборудована автоматическим клапаном для удаления воздуха из системы. Каждый отопительный прибор оборудуется краном Маевского.

Верхняя разводка отличает направление движения рабочего потока (сверху вниз). Главный стояк (труба, поднимающаяся от котла, через межэтажные перекрытия в центральный расширительный бак) подает теплоноситель в кольцо либо в тупиковые участки верхней разводки.

С чердака опускаются подающие стояки, которые подают в радиаторы горячую воду. Вертикальные стояки собирают теплоноситель в обратный трубопровод, который возвращает теплоноситель в котел.

Верхняя разводка используется в южных областях России. В северных и центральных областях данный метод подачи и распределения теплоносителя требует обустройства теплого чердака.

Вертикальная и горизонтальная разводка

Двухтрубная вертикальная система (с одновременно нижним и верхним способом подачи) требует проведения постоянной балансировки. При выполнении условий наладки обладает гидравлической и температурной стабильностью при выполнении условий наладки.

Схема вертикальной разводки системы отопления двухэтажного частного дома, пример:


Основой горизонтальной двухтрубной системы отопления двухэтажного дома является коллекторное подключение радиаторов отопления. Гребенка располагается в специальном шкафу заводского изготовления. Полипропиленовые элементы системы укомплектовываются производителем.

Таким образом, по мнению консультантов сайт наиболее эффективная схема отопления двухэтажного дома с принудительной циркуляцией – это двухтрубная разводка с жидким теплоносителем, оборудованная газовым или электрическим котлом и циркуляционным насосом.

Комбинированные системы более результативные, подбор источников тепла зависит от этажности и самой конструкции строения. В любом случае, чтобы составить индивидуальную схему рекомендуется проконсультироваться со специалистом, и сделать окончательный выбор, основываясь на личных предпочтениях. Цена на его услуги не так высока, зато польза бесценна.

Видео пример организации системы отопления с петлей Тихельмана:
