Шведская печь (шведка) - предназначение, устройство, чертежи, как сложить различные виды. Отопительно-варочная печь Шведка – все, что необходимо знать Устройство шведской печи для обогрева дома

Отличный выбор для обогрева небольшого домика на даче - печь-шведка. Она очень удобна, так как хорошо обогревает дом и может использоваться для приготовления пищи. Конструктивно печка не очень сложна, поэтому сделать ее на даче по силам любому домашнему мастеру.

Индивидуальные особенности обустройства

Печь-шведка устанавливается в стене, разделяющей два помещения. Параметры ее зависят от вашего желания и размеров помещения, где она будет устанавливаться. Печь может быть различной конструкции, что определяет время остывания и нагрева, движение газов. КПД печки-шведки составляет 75%.

Материалы

Для того чтобы построить печь, вам потребуются:

1. Плита из чугуна.
2. Листы металлические.
3. Глина, из которой приготавливается раствор.
4. Шамотный и красный кирпич.
5. Шкаф духовой.
6. Различное чугунное литье.

Конструкции

Печь-шведка объединяет варочную печь и отопительный щит, являющийся теплообменником и накопителем теплоты. Сделав такую печь у себя в дачном домике, вы сможете готовить на ней пищу и не переживать за обогрев помещения.

Обратите внимание! Главной изюминкой печи-шведки является нижний прогрев, это увеличивает ее КПД.

Часто применяемые габариты «Шведки» равняются: длина - 110 см, высота - 217 см, ширина - 88 см. Согласно размерам, печки подразделяются на малогабаритные и среднегабаритные.

Внешне оформить печь вы можете, как захотите, все полностью зависит от вашего желания и фантазии. Для придания большей функциональности печи оборудуются водонагревательной колонкой, духовым шкафом, различными полочками и нишами.

Расположение

Печь устанавливается лицевой стороной в кухне, а противоположная сторона должна находиться в жилом помещении, которое она будет обогревать.

«Шведка» занимает минимальное пространство в доме, поэтому ее рекомендуется устанавливать даже в небольших дачных домиках. Печь очень экономна в использовании. Топить ее можно углем и дровами.

Стоит запомнить, что настоящая, качественно сделанная печь имеет две разновидности дымохода: летний и зимний. При использовании летнего дымохода, все газы сразу уходят через дымовую трубу, а при зимнем использовании, газы нагревают печь, а потом продолжают движение по многочисленным каналам печи и только затем выходят наружу строения.

Кладка

Для кладки «Шведки» используется глиняный раствор и огнеупорный кирпич, не имеющий сколов и трещин.

Печь выкладывается на фундаменте размером в 110х110 см, находящемся на высоту кирпича ниже уровня пола.

Два первых ряда выкладывайте всплошную, строго горизонтально, их нужно проверять по уровню.

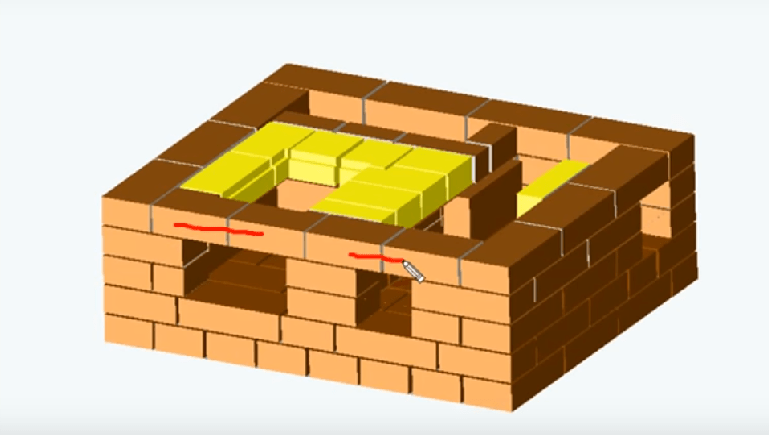

Выкладывая 3 и 4 ряды формируйте зольную камеру, монтируйте ее дверцу, а также три дверцы для прочистки и поддувала. На противоположной стене выкладывайте сообщающиеся с топкой дымообороты.

В 5 ряду устанавливайте духовку и колосниковую решетку, делайте свод очистных отверстий и поддувальной дверцы.

С 6 по 10 ряды формируйте камеру топки. Кирпич, разделяющий топку и духовку, выкладывайте на ребро. На 10 ряд укладывайте чугунную плиту и уголок, сделанный из стали.

Канал между плитой и правой стенкой перекрывается 11 рядом.

Ряды с 12 по 16 формируют варочную камеру - огнеупорным кирпичом выкладывайте вертикальные газоходы. При работе не забывайте проверять уровнем горизонтальность кладки, а отвесом ее вертикальность. От этого во многом зависит итоговое качество работы.

Ряды 17 и 18. Делайте перекрытие, расположенное над варочной камерой. Для этого используйте стальные уголки и листовую сталь.

В 19 и 20 ряду на фасадной части печки монтируйте две дверцы для очистки каналов, отводящих газ.

Дымовые каналы формируйте при выкладке 21 и 28 рядов. При выполнении этих работ соблюдайте правильную перевязку швов. Дымовую задвижку монтируйте на 27 ряду. Над ней оставляйте отверстие, через которое будут сообщаться каналы вентиляции и газоходы.

На 29 и 30 рядах выкладывается перекрытие дымоходов. Не стоит забывать, что на этих рядах кладка выполняется шире по всему периметру. Так, вы сформируете карниз.

На 31 ряду размеры перекрытия становятся такими же, как и на 27.

С 32 ряда начинайте кладку дымовой трубы.

Достроив печь, вы можете приступить к ее использованию. Для отделки печи вы должны применять материал, который может выдержать многократное сильное нагревание и остывание, при этом сохраняя свой первоначальный, привлекательный вид. Печь-шведку можно покрасить или отделать плиткой из керамики.

На момент написания статьи весна 2013 года печи типа «Шведка» являються №1 в рейтинге Российских печников, хотя обьективно это конечно в корне не верно об этом подробней я напишу в конце этой статьи. При этом из огромного множества их разновидностей найти действительно можно либо у знакомых печников, либо на провереном сайте. Скажу сразу модель «Шведки» представленая в статье была сложена мной совсем недавно и показала себя только с положительной стороны, во-первых она получилась достаточно эфектной в плане дизайна, во-вторых при стабильно хорошей тяге хранила тепло в дачном котедже площадью 40 метров вплоть до 2 дней после топки. Кроме того начало излучения тепла тоже происходило уже в первые 15 минут топки, при этом температура духовки и варочной плиты были выше всяких похвал.

Многих печников старой закалки вроде меня всегда учили, порядовкам шведок с кладкой кирпича на ребро(будто бы красиво так и грееться быстро-заказчикам нравиться), время показало обратное кладка печи в пол кирпича намного проще в исполнении, долговечнее и безопасней в использовании. По этой причине я выложил чертежи именно такой толстостенной «Шведки» а не старые варианты быстрого нагрева в 1\4 кирпича.

Порядовые чертежи печи «Шведка» системы К.Я.Буслаева

Мне известны более 12 различных схем печей шведок, из которых я лично сложил 7. Из этих семи для меня лучшей являеться «Шведка» разработанная К.Я. Буслаевым. Кладка любой Шведки являеться не простой задачей со сложной системой дымооборота и повышенными требованиями к пропорциям и перевязке швов. И ошибки тут быть не может, иначе либо проблема с тягой или бешенный расход кирпича на бой 1/4 , 1/2 и 3/4, это вам не с которой можно переиграть все 3 раза за день. По этому крайне советую воспользоваться проверенной схемой именно этой печи Буслаева.

Кладка печи ведеться в основном кирпичем на ребро, предварительно весь кирпич отмачиваеться в воде чтобы добиться минимальной толшины швов. Неровный кирпич необходимо стесывать друг об друга. Размер Шведки Буслаева 1160х900 мм, высота без трубы 2100 мм, теплоотдача 5 Квт. Так же печь снабжена чугунной плитой 560х965 мм, самоварника и духового шкафа 600х400х350 мм. Под печь необходим отдельный фундамент. До точно проверено не смотря на сложный пятиканальный дымооборот за счет тщательного расчета схемы печи конденсата как при топке газом на выходе из трубы не образуеться. Так же продуман режим самостоятельной чистки и несложного ремонта печи.

Кладка печи шведка требует: около 300кг глино-песчаного раствора и 550 кирпичей стандартного размера 250х120х65 Под шведку необходим основательный фундамент, кирпич необходимо вымачивать.Кладка печи выполняеться в пол кирпича(120 мм) до 11 ряда включительно, далее кирпич на ребро(65мм)

Материалы для кладки «Шведка» К.Я. Буслаева.

1. -дверца топочная,21х25 см-1 шт;
2. -дверца поддувальная, 14х25 см-1 шт;
3. -дверца прочистная, 12х12 см-3 шт;
4. -кирпич красный-550 шт;
5. -духовка 45х25х29 см-1 шт;
6. -колосник 20х30 см-1 шт;
7. -задвижка 25х13 см-1 шт;
8. -плита чугуная 2 комфорками, 41х71 см-1 шт;
9. -задвижка от вытяжки 13х13 см-1 шт;
10. -шамотный кирпич ША-8-30 шт;
11. — уголок стальной 45 х 45 х 700 – 1 шт;
12. — уголок стальной 45 х 45 х 905 – 5 шт;
13. — полоска стальная 50 х 5 х 650 – 2 шт;
14. — полочка сушки 190 х 340 – 1 шт;
15. — лист перекрытия сушильных камер 800 х 905 – 1 шт.
16. — лист предтопочный 500 х 700 мм – 1 шт.

При необходимости в сооружении дома варочно-отопительного прибора, рекомендуем обратить внимание на печь под названием “Шведка”. Данный вариант печки отличается компактными размерами, легкостью сооружения, быстрым разогревом до нужной температуры. О том, как сделать печь своими руками узнаем далее.

Фото печей руками - история создания печи “Шведка”

Конструктивные особенности печи “Шведка” позволяют ее расположить в простенке между помещением кухни и любого другого помещения. Таким образом, удается быстро разогреть кухню, при этом выполнив готовку. Дополнительное тепло направлено на обогрев смежной комнаты. Дополнительно печь может быть оборудована лежанкой или камином.

Внешний вид современных шведских печей может отличаться как грубостью, так и декоративными нежными узорами. Некоторые покупные модели имеют форму шкафа и устанавливаются в помещение в готовом виде.

Согласно легенде, печь “Шведка” возникла в России во время правления Петра Великого. Таким образом, шведы принесли этот вариант печи. По другим сведениям, печь является разработкой шведов и была сооружена намного позже. Данный вариант печи очень схож с голландской печью, однако, варочная поверхность здесь более широкая, и на печи имеется простенок, благодаря которому она способна обогреть сразу два помещения.

Первоначальный вариант шведской печи - печь, изготовленная из кирпича или комбинации данного материала с металлом, камнем и т.д. Чаще всего, в Швеции, для изготовления печей использовали кирпич шамотного типа, который обладает высокими свойствами угнеупорности.

Принцип работы шведской печи основан на комбинации нескольких приборов. Прежде всего, печь выполняет функцию духового шкафа, в ней отлично запекаются разного рода блюда и выпечка. Для этого используется первоначальное тепло, которое выделяется в процессе сгорания топлива.

Топка в шведской печи имеет форму колпака, благодаря этому, удается дожигать топливо химическим образом. Стальная духовка не поддается прямому воздействию на нее пламени. Она нагревается при сгорании первого топлива. При открывании дверцы от духовки, уже после нескольких минут с момента топки печи, духовка нагревается. При этом, дым находится внизу, а обогрев духовки выполняется с помощью газов.

Верхняя часть печи имеет форму ниши, она отличается вместительностью, и обогревается с помощью первого и второго жара, а также дотлевших угольков. В ней находится веревка для сушки белья или одежды. За ночь, одежда полностью высыхает.

Ниша, расположенная сверху плиты, закрывается специальной крышкой. Она используется для разогрева вчерашней еды. Обустройство хайла в пространстве между топкой и дымооборотным элементом - довольно дорогостоящий процесс. Поэтому, шведская печь оборудуется всего лишь окном переточного типа, которое располагается под нижней частью духовки.

Аккумуляция тепла в печке выполняется в соотношении с канальной технологией. Для прогрева устройства используется второй жар и остаточное тепло от тления угля. Каналы в печке расположены вертикально. Нижняя часть печи прогревается хуже, чем верхняя. Этот фактор следует учитывать при использовании различного вида топлива. Возможен вариант обустройства горизонтального дымооборота. В таком случае, печка выделяет больше тепла, однако для ее очищения следует изрядно потрудиться. В соотношении с индивидуальными предпочтениями хозяев, длительность и конструкционные особенности канального дымохода изменяется.

Еще один элемент шведской печи - вторая духовка. Эта часть печи находится в смежном помещении. В нем же также может находиться камин или обустроенная лежанка. Учтите, что шведский лежак или лежанка отличаются определенными особенностями их обустройства. По длине спальное место составляет не более шести футов, а ширина, не более 2,5. Над лежаком обустраивается кровать, при этом нижняя часть оснащена подогревом. Под кроватью также хранили ящики, в которых располагалось белье.

Шведская печь отличается простой конструкцией, высоким коэффициентом полезного действия, доступной стоимостью. Теплоотдача такой печи намного выше, чем у голландской, при этом, количество материалов для ее сооружения значительно меньше. Кроме того, данный вариант печи позволяет готовить в ней еду и сушить вещи. При правильном подходе удается получить качественное приспособление для обогрева сразу двух помещений.

Чертежи печей руками: строительство шведской печи

Для того, чтобы правильно построить шведскую печь, необходимо придерживаться ранее разработанных чертежей и размеров данного сооружения. Качество полученного предмета для обогрева определяется прежде всего размерами данного сооружения:

Предлагаем ознакомиться с оптимальными размерами каждой детали печки:

• размер плиты составляет 71х41 см;
• топка по высоте от 28 до 33 см, по ширине 32-38 см, по глубине 45-50 см;
• высота, ширина и глубина духового шкафа составляют 30х33х50;
• толщина стали, из которой сооружается дверца в духовом шкафу составляет 0,5 см;
• интервал между колосниковой решеткой и ближайшей стенкой составляет около трети кирпича или целый кирпич.

Данные значения являются приблизительными и колеблются в пределах 5-10 см. Одним из самых важных факторов является значение толщины стенок духовки. Если использовать для изготовления духовки тонкое кровельное железо, то оно будет быстро нагреваться и быстро остывать. В таком случае, получить качественно приготовленную еду будет невозможно. Для изготовления духовки и плиты используется сталь или материал, который плохо проводит тепло. Нагрев посуды производится через конфорки.

Строго придерживайтесь не только заданных размеров печи, но и пропорционального соотношения между всеми элементами. Например, при сооружении минимальной по размеру топки, глубина печи также будет минимальной. В противном случае значительно снизится уровень КПД.

Омывание духовки с помощью газов выполняется во всех сторон. Поэтому, между задней стенкой и стеной топки должен обустраиваться зазор, минимальное значение которого составляет четвертую часть кирпича. Глубина духовки также обустраивается по ранее описанным параметрам. Духовка может быть расположена вблизи топки в том случае, если между ними находится изоляционный материал в виде асбеста или вермикулита.

Особое внимание нужно уделить топочной дверце. Так как печь подвергается постоянным тепловым нагрузкам, данная деталь быстро выходит из строя. Поэтому, рекомендуется изготавливать литой вариант дверцы, которая замуровывается в кирпичной кладке. Для изготовления усов достаточно прикрепить на дверцу проволоку, длиной около 5 см, а диаметром до 5 мм. Усы из проволоки также замуровывают для более качественного удержания дверцы. Дополнительная стальная полоса обеспечивает более качественную фиксацию материала.

Печь своими руками фото:

Довольно большие сложности возникают в процессе кладки шведской печи. Прежде всего, перед началом работы нужно изучить для печи своими руками чертежи, согласно которым схематически выполняется кладка. Шведская печь выделяет большое количество тепла, поэтому пол, на котором она будет обустроена должен быть качественно теплоизолирован. Оптимальным вариантом теплоизоляции является использование базальтового картона, который настилают в несколько слоев. Для работы используют листы толщиной в 0,5 см. Средний лист должен иметь фольгированное покрытие с базальтовым микроволокном. Таким образом, тепло будет отражаться в помещение.

Далее производится изготовление подножья. Для укладки первых двух рядов печи соблюдается интервал с дополнительным расширением швов. Таким образом, получается деталь в виде выступа постамента. Учтите, что максимальная ширина швов составляет 1,3 см.

Перед началом кладки кирпича, он окунается в воду на несколько минут. Таким образом, повышается качество кладки. В противном случае, сухой кирпич начинает быстро впитывать влагу из раствора, снижая его прочность. Слишком длительное пребывание кирпича в воде также отрицательно сказывается на его качестве. Поэтому, кирпич должен быть умеренно увлажненным. Для изготовления кладочного раствора используется мергель. Некоторые варианты печей обустраивают с применением обычной глины. Кирпич печей руками укладывается на ранее приготовленный небольшими порциями раствор.

Для того, чтобы получить высокий уровень КПД и качественно сжечь топливо с максимальным выделением тепла, следует правильно обустроить топочную часть. Температура внутри топки должна быть высокой, благодаря этому выделяется тепло и нагревается духовка. Данный элемент печи изготавливается из светло-желтого шамотного кирпича. Для изготовления раствора для кладки используется шамотная глина. Учтите, что обычный красный кирпич и шамотный его вариант различаются по коэффициенту теплового расширения, поэтому их укладка впритык друг к другу недопустима. Интервал между данными видами кирпичей должен составляет 0,6 см.

Рекомендуется обустраивать топку и остальную часть печки, за исключением первых трех рядов, из шамотного кирпича. Однако, данный материал отличается высокой стоимостью, поэтому нужно изготовить из него хотя бы внутреннюю часть топки.

В процессе изготовления печи для бани своими руками, особое внимание уделите ровности всех поверхностей. Для разрезки и стыковки между собой кирпичей лучше всего использовать болгарку. В соотношении с порядовкой и чертежами, заготовки делают заранее на открытом воздухе, так как резка кирпичей болгаркой, довольно сложный процесс, при проведении которого выделяется пыль.

В соотношении с чертежами, производится обязательное скругление углов. Это нужно для того, чтобы улучшить тягу внутри печки. На устье дымника обустраивается распушка, рассекая ветер она усиливает тягу.

Бани печи бань руками нуждается в наличии металлических элементов. Надежность печи обуславливается наличием в ней минимального количества стальных элементов. Однако, для того, чтобы подкрепить висячую кладку в печи, в нее устанавливают стальные полосы и уголки. Таким образом, удается снизить себестоимость готового прибора.

После изготовления печи бани своими руками следует процесс введения ее в эксплуатацию. Изначально топить печку, которая еще не высохла ни в коем случае нельзя. Таким образом, снижается ее прочность. Печь должна быть изготовлена в период теплой погоды. За некоторое время она должна высохнуть и только после этого начинается ввод ее в использование. Минимальное количество времени для сушки печи составляет 15 дней.

Далее на протяжении двух недель выполняется теплая сушка. Для растапливания печи используется минимальное количество угля и дров, лучше всего если они будут из осины. Дрова из сосны или березы не подходят так как при сгорании они выделяют большое количество тепла и сажи. В прочистной дверце во время сушки находится бумага, после того как она станет сухой, заканчивается этот процесс.

Далее следует процесс выполнения горячей сушки, при этом, печка топится несколько раз в день, утром и вечером. Нагрузка на нее постепенно возрастает. При наличии многопроходной печи, сушка производится зимой.

Дополнительно можно укомплектовать печь лежанкой. Для изготовления такой печи потребуется значительно больше кирпича. Однако, лежанка может использоваться в качестве спального места или для сушки большого количества влажных вещей.

Такая печь не оснащается духовкой, так как тепло из нее сразу же переходит к лежанке.

Второй вариант - дополнение к печи камина. Существует два способа организации такой печки. Согласно первому способу, камин является дополнением тыльной стороны печи и имеет раздельный с ней дымоход. Второй способ установки камина подразумевает отопление его от печи, таким образом, удается не только сэкономить материалы на строительстве печки, но и обогреть сразу два помещения.

Еще одним вариантом шведской печи является малая печь, устанавливаемая на дачах. Она используется по сезону, периодически. Особо актуальным является наличие ниши, внутри которой сушится одежда с обувью. Количество материалов для возведения такой печки меньше, но и количество тепла, выделяемое в итоге, также снижается.

Шведская печь своими руками видео:

Появление современных отопительных приборов позволило повысить комфорт жизни в загородном доме и на даче. С появлением новых технологий старинные печи, казалось бы, должны уйти в небытие. Вместе с тем, сегодня можно наблюдать другую тенденцию.

Все большей популярностью пользуются каменные печи, которые позволяют и дом обогреть, и сытный обед на всю семью приготовить. Сегодня мы расскажем, что собой представляет печь-шведка с духовкой и плитой. В чем ее технические особенности, принцип работы и как можно сделать своими руками эту компактную и эффективную печь.

В нашей стране шведская печь пользуется немалой популярностью как достаточно эффективная и экономичная отопительная конструкция. Ее можно использовать как в качестве обогрева дома, так и для приготовления пищи, нагрева воды.

По производительности она ничуть не уступает классической русской печи, которая испокон веков использовалась в нашей стране для обогрева дома и приготовления пищи. А вот по экономичности расхода топлива, да по небольшим габаритам, она может оставить русскую печь далеко позади.

Поэтому если сейчас вы пребываете в раздумьях, какой конструкцией обогреть свой дом, обратите внимание на технические тонкости устройства этой печи и внимательно изучите ее достоинства.

Как понятно из самого названия, данная модель печи была изобретена в Швеции. Некоторые источники указывают, что новая технология кладки была привезена Петром I в Россию, другие же утверждают, что она была изобретена гораздо позже.

Так или иначе, шведка была сконструирована шведскими инженерами согласно всем требованиям и тонкостям местного климата. Данная модель очень схожа по своей конструкции с голландской печью, но основным ее отличием является наличие простенка, который позволяет поместить отопительную конструкцию сразу в двух комнатах.

Учитывая холодный и сырой климат большую часть года, печь должна была не только обогреть, но и просушить одежду за ночь, ведь утром охотникам и рыболовам, коими являлась большая часть местного населения, необходимо было снова приступать к работе и, чтобы не заболеть, одежда должна была быть хорошо просушена и прогрета.

Еще одним примечательным отличием шведской печи является совмещение двух функций: обогрев помещения и приготовление пищи. Большая варочная поверхность позволяет приготовить и обед на всю семью, и воду нагреть. А в духовке, которой обычно оснащают шведку, можно выпекать хлеб.

Кроме того, своеобразная форма топки — в виде колпака — позволяет эффективно сжигать топливо и длительное время поддерживать тление дров, что повышает экономичность печи.

Небольшая печь-шведка с варочной поверхностью и духовкой рассчитана на размещение в простенке между кухней и гостиной. Именно такое размещение традиционно применяется в северных странах.

За счет такого расположения кухня быстро прогревается, хозяйке удобно готовить еду, а остаточное тепло, которое образуется для готовки, эффективно прогревает и все помещение. Таким образом, с одной закладки дров вы решаете сразу две задачи: в доме будет и тепло, и сытно.

В старину такие печи оборудовали дополнительными лежаками, которые защищали от холода ночью. Сейчас же в современных домах можно встретить небольшие и компактные печи шведки с духовкой и варочной поверхностью, которые являются одновременно функциональной конструкцией и стильным украшением интерьера.

Сегодня в продаже можно встретить большое разнообразие шведских печей различной конструкции: с водяным контуром, с духовкой, с варочной поверхностью.

А можно возвести ее и своими руками, имея элементарный опыт кладки печи.

Принцип работы и конструкция шведской печи

Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.

В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.

В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.

Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.

Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».

Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.

После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.

Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.

Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.

Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.

Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.

Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.

При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.

Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.

Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.

Основные преимущества шведки

В конструкции шведской печи больше всего привлекает эффективность сгорания топлива.

Благодаря удачной технической конструкции в топке сгорает уголь, дрова, камыш или мелкая древесина, образуя большую массу тепловой энергии.

В отличие от традиционной русской печи, которой требуется немало времени, прежде чем она начинает отдавать тепло, шведка очень быстро разогревается. Благодаря этому уже через 10-15 минут после закладки и розжига дров помещение наполняется теплом.

При этом, она не только быстро прогревает помещение, но и сохраняет тепло. Для этого, после угасания дров, необходимо плотно закрыть задвижку. В противном случае, все тепло, которое накопилось в печи, быстро выйдет наружу.

Подобно популярной голландке, шведка очень компактна и занимает не много место в доме, что незаменимо в небольших загородных домах, где расположение большой русской печи просто не имеет смысла.

Кроме того, варочная поверхность для приготовления еды и духовка создает дополнительный комфорт и повышает функциональность печи.

Достоинства шведки:

• компактные размеры;
• функциональность (варочная поверхность, духовка, нагрев воды и т.д.);
• экономичность расхода топлива;
• возможность прогреть одновременно две комнаты.

Но, говоря о достоинствах шведки, было бы несправедливо не заметить и некоторые ее недостатки.

Конструкция шведской печи очень требовательна к выбору материала. Если для создания русской печи подойдет обычный шамотный кирпич, то здесь необходимо запастись очень качественными материалами, иначе будет сильно снижена эффективность отопительного аппарата.

Кроме того, конструкция такой печи достаточно сложна и требует определенных знаний и очень тонкого скрупулёзного подхода. После монтажа и запуска очень сложно будет устранить свои ошибки.

Виды шведки

Существует несколько популярных видов шведской печи.

• Печь в виде камина устроена таким образом, что варочная поверхность выходит на кухню, а декоративная часть с топкой и каминным порталом выходит в гостиную.
• Шведка, оборудованная лежаком. Такая конструкция печи достаточно сложная, но в зимнее время она выполняет функцию очень уютной и теплой кровати.
• Шведка, оснащенная варочной плитой и духовкой. Задняя часть такой печи обогревает комнату, а функциональная передняя часть располагается на кухне.

Выбор конструкции печи зависит от площади помещения и функциональных задач, которые она должна решать. Если печь необходима исключительно для приготовления пищи на даче и не предполагается обогрев дома зимой, то можно остановить свой выбор на компактной конструкции.

Если же печь обустраивается в качестве основного отопительного прибора, то лучше выбирать модель, которая сможет прогреть сразу несколько комнат.

Следует сказать, что шведская конструкция печи является идеальным вариантом для небольшого загородного дома, в котором хозяева обитают не только в летний период.

Конечно, она подойдет и для небольшой дачи. Но шведка достаточно быстро отсыревает, а значит, требует постоянной эксплуатации. В противном случае, ее придется долго просушивать каждый раз перед тем, как ввести в эксплуатацию, а это значительно снижает ее экономичность.

При регулярном же использовании такая печь, оснащенная удобной варочной поверхностью и функциональным духовым шкафом, станет незаменимым помощником по хозяйству и подарит тепло и уют в доме.

Общие рекомендации по выбору строительных материалов

Браться за возведение печи шведки своими руками стоит только в том случае, если у вас уже есть хоть какой-то первичный опыт кладки. Это достаточно сложная конструкция и выбирать ее в качестве первого эксперимента не следует.

Если же вы обладаете элементарными навыками кладки кирпича и уже имели дело с монтажом печей, то наша подробная пошаговая инструкция позволит вам осилить этот процесс. Точно следуйте инструкции и возводите каждый ряд в соответствие с указанной схемой.

Как уже говорилось выше, шведская печь требует очень внимательного и аккуратного подхода. В отличие от традиционной русской или голландской печи, для нее не подойдет бывший в употреблении кирпич. Эффективность и производительность шведки напрямую зависит от качества материала. Лучше взять шамотный или красный кирпич.

Важно! Недопустимо для возведения печи брать силикатный или пустотелый кирпич.

Также следует уделить внимание и выбору раствора. Для строительства топки, необходимо замешивать раствор из специальной шамотной глины, которая выдерживает высокие температуры. Глина должна быть гладкой, средней жирности.

Чтобы проверить правильно ли выполнен замес, возьмите тонкий слой глины и нанесите ее на вертикальную поверхность. Она не должна стекать и по консистенции должна напоминать густую сметану. Ни в коем случае, в смеси не должны присутствовать комочки или не промешанный раствор.

Обычная глина подойдет для облицовки отопительной конструкции. Если выполнить из нее камеру для розжига топлива, то она растрескается, и целостность печи может быть под угрозой.

Отдельно следует сказать о фундаменте под шведскую печь. Учитывая ее большой вес, основание необходимо выполнить мощным. Для застывания бетонного монолита требуется не менее трех недель. Если вы поспешите и начнете делать кладку на свежий, не до конца застывший фундамент, то под большим весом печь может деформироваться.

Одним из слабых мест шведки является топочная дверца. Если взять бюджетную дверцу из штампованного листа, то она быстро расшатается и выйдет из строя. Поэтому необходимо брать литую дверцу с усами, которые во время кладки нужно будет надежно замуровать.

Размер плиты и духовки вы можете варьировать в пределах 5-10 см, а вот толщина духовки имеет большое значение. Если вы самостоятельно будете варить духовой шкаф, то используйте сталь, которая плохо проводит тепло. Если взять тонкое кровельное железо, то такая духовка будет быстро остывать.

Как сделать печь шведку своими руками: пошаговая инструкция

Перед тем, как приступить к выполнению строительных работ, запаситесь следующим материалом.

Учитывайте также, что все строительные работы необходимо вести в теплое время года. Ведь для затвердения фундамента, температура должна быть не менее 5 0 С.

Материал для строительства печи шведки:

• Глина для кладки кирпичей. На ней экономить не стоит, так как от качества раствора будет зависеть долговечность и надежность печи.
• Шамотный кирпич ГОСТ 530–2012. Это специальный огнеупорный кирпич, который используется для кладки печей. Не берите обычный кирпич, который не в состоянии выдержать длительного воздействия высоких температур. Уже через несколько месяцев эксплуатации он может раскрошиться или растрескаться от высокой температуры печи.
• Металлическая дверца для топочной камеры, заслонка и задвижка. Это неотъемлемый атрибут печи. Лучше брать чугунные изделия, которые обеспечивают долговечность и надежность печи.
• Доски для создания опалубка (размер зависит от размера фундамента).
• Асбестовый шнур и лист. Эти материалы понадобятся для создания пожаробезопасной прослойки между печью и стенами дома.
• Дверца для поддувала (14*14 см).
• Колосниковая решетка – 1 шт.
• Задвижка для дымоходных каналов (3 шт).
• Духовка 45*36*30 см и варочная поверхность 41*71 см.
• Металлический уголок.
• Чугунный колосник.
• Декоративная штукатурка или красный кирпич для облицовки печи. В качестве финишного покрытия также может выступать обычная глина, искусственный камень.

Какие инструменты могут понадобиться?

• штыковая и совковая лопата;
• строительный миксер (для замеса раствора);
• емкость для замеса раствора;
• металлическое сито;
• мастерок;
• резиновый молоток;
• строительный степлер;
• строительный уровень;
• маркер и измерительная рулетка;
• отвес.

Шаг 1. Определяем место, где будет расположена шведка.

Это зависит от ряда факторов: расположение дверей, площади помещения, особенностей кровли и т.д. Важно не только продумать, где печь будет эффектнее смотреться, но и сразу учесть монтаж системы дымохода.

Внимание . Несмотря на то, что вы выполните «тренировочную» сухую раскладку всей печи, каждый новый ряд лучше тоже выкладывать насухо, чтобы не допустить ошибки, которые потом будет сложно исправить. Даже очень опытные мастера используют такой метод.

Шаг 2. Обустройство фундамента.

Какой бы тип и конструкцию шведской печи вы ни выбрали, фундамент является одним из важнейших этапов, от которого зависит эффективность и долговечность печи. Идеальным решением станет обустройство фундамента под печь еще на стадии закладки дома.

Если же решение о строительстве шведской печи принято уже в готовом доме, то необходимо создать прочный фундамент, отделив его от основного фундамента под дом. Делается это в целях безопасности. Если со временем, фундамент дома даст усадку, то он, таким образом, не потянет за собой печь.

Фундамент под шведскую печь с духовкой и варочной поверхностью должен быть углублен в грунт на 70-80 см. Мы берем самый сложный вариант: возведение печи в уже готовом доме с деревянным полом.

• На деревянном полу делаем разметку строительным маркером под место расположения печи. Отмерив четко размеры печи, добавляйте с каждой стороны по 10-15 см и делайте разметку линией. Таким образом, фундамент будет шире основания печи на эти 10-15 см.



• С помощью болгарки или пилы вырезаем согласно разметке отверстие в деревянном полу.
• Теперь размечаем грунт, который находится под основной стяжкой пола.



• Роем с помощью штыковой лопаты котлован нужного размера.
• Дно котлована хорошо утрамбовываем и засыпаем песком. Поливаем одним ведром воды и еще раз хорошо утрамбовываем песок. Ориентируйтесь, что толщина такой песчаной подушки должна быть не менее 10-15 см при котловане глубиной в 70-80 см. Если вы роете котлован большей глубину, то и высоту песчаной подушки следует увеличить.
• Следующим слоем насыпаем щебень (на 10 см) и также при помощи штыковой лопаты хорошо утрамбовываем.
• Стром деревянный опалубок под фундамент. Для этого можно брать бывшие в употреблении доски. От этого качество фундамента не пострадает. По периметру опалубка простилаем полиэтилен и прибиваем его к деревянным доскам с помощью строительного степлера. Также гидроизоляцию можно выполнять с помощью рубероида.



• Поднимаем опалубок на уровень пола. Если вы не планируете делать кирпичное основание под печь, то опалубок можно поднять на уровень одного кирпича над полом.
• Теперь необходимо приготовить смесь для заливки основания фундамента. Идеальным будет смесь щебня крупной фракции, цемента и песка. Этой порции вам должно хватить на заливку дна котлована, на толщину в 10-15 см.
• Заливаем основание котлован полученной смесью на 15 см.
• Для укрепления основания, необходимо взять металлическую арматуру и вставить в свежий раствор.
• Готовим основной раствор для заливки всего котлована. Для этого уже используем щебень средней фракции, цемент и песок. Хорошо вымешиваем раствор при помощи строительного миксера.
• Заливаем раствором котлован на высоту грунта. Хорошо разравниваем лопатой и даем отстояться. Через несколько часов, после того, как цементный раствор схватился, сверху укладываем арматурную сетку. Даем часок, чтобы прошла незначительная усадка.



• Теперь поверх сетки заливаем оставшимся раствором весь фундамент до верха опалубка. Хорошо разравниваем лопатой. Используйте строительный уровень, чтобы проверить насколько ровно у вас получилось залить и разравнять фундамент. После этого необходимо дать фундаменту затвердеть и отстояться. Процесс этот достаточно длительный и займет не менее месяца. Спешить в этих делах не стоит, так как от прочности фундамента зависит успех всего предприятия.
• Через 28-30 дней, когда раствор полностью затвердеет, снимаем верхнюю часть опалубки (ту, что над полом).

Шаг 3. Создаем гидроизоляционный слой.

Шаг 4. Выкладываем печь.

Важно! Каждый слой кладки проверяйте. Для проверки вертикальности кладки используйте отвес. Для горизонтальности – строительный уровень.

Прежде чем приступить к кладке шведки, необходимо заместить глиняный раствор для монтажа каменной печи. Следуйте видео инструкции, чтобы правильно приготовить глиняно-песчаную смесь.

Видео. Как правильно приготовить глиняно-песчаную смесь для кладки печи

5-й ряд начинает формировать топочную камеру. Выполняйте кладку справа налево. Выкладывается огнеупорным кирпичом. Устанавливаем колосниковую решетку, делаем зазор шва в 3-5 мм. Этот зазор необходимо оставлять с учетом расширения металла при высоких температурах. Зазор можно заполнять песком или пеплом. Здесь же перекрывается дверца поддувала, что окончательно формирует зольную камеру. Все элементы выкладываем красным кирпичом, а сам зольник – шамотным.

•

• Устанавливаем духовой шкаф.
• 6-й ряд начинает формировать дымоход. Здесь же закладываем основание топки.



  7,8,9-ые ряды формируют топочную камеру, выложенную шамотным кирпичом. Здесь же начинаем возводить дверцу топки, соблюдая зазор в 3-5 мм, который прокладываем асбестовым шнуром. Между топкой и духовкой возводим стену из шамотного кирпича, вся остальная кладка продолжается красным.

• Делаем усы на литой топочной дверце. Для этого берем отожженную стальную проволоку толщиной в 3-4 мм и привариваем ее по углам дверцы прямо к раме в форме буквы U. Надежно замуровываем их глиняным раствором в кладку кирпича. После этого, для надежности и повышения длительности эксплуатации, сверху подкрепляем металлическим уголком.
• На 8-м ряду закрываем вертикальный канал.



• На 9-м ряду необходимо стесать кирпичи под углом в нижней и верхней части. Это делаем для того, чтобы весь дым из топки плавно уходил в дымоход.



Внимание! Между топкой и духовкой кладем шамотный кирпич на ребро!

• 12-й ряд – формируем дымовые каналы.
• С 13-16-й ряд укладываем из кирпича дымовые каналы.
• 17,18-й ряд. Кладем кирпич на металлические уголки, чтобы перекрыть варочную поверхность. В уголках предварительно делаем отверстия (иногда они уже идут с уголками), через которые продеваем металлическую проволоку.



  Скручиваем проволоку жгутом и закладываем ее между кладкой.



• 19 и 20-й ряд устанавливаем прочистные дверцы. Здесь же мы начинаем формировать сушильные камеры. По схеме у нас их две: большая и малая. Также продолжаем формирование паро-вытяжного канала.



• 21-28-й ряд продолжаем наращивать сушильные камеру, перекрыв малую небольшую полочкой из листового металла.



• На 27-м ряду монтируем задвижку, учитывая зазор в 5 мм, между которым прокладываем асбестовый шнур.
• На 29-м ряду происходит расширение кладки на ¼ кирпича для создания карниза. Здесь же перекрываем все каналы, оставляя только трубу.

  Шаг 5. Кладка трубы.


  Шаг 6. Просушка печи.

  Нельзя сразу же после кладки приступать к эксплуатации печи. Рекомендуется выждать 10-14 дней. При этом первые 2 недели должны быть естественной просушкой. Если же погодные условия не позволяют высохнуть раствору естественным путем, то придется этот процесс обеспечить с помощью вентилятора.



  Во время просушки печи, заложите прочистные дверцы смятой бумагой или газетами. Она будет являться своеобразным индикатором просушки. Как только вы увидите, что бумага больше не отсыревает, значит, просушка успешно состоялась.

  Следующие 2 недели можно начинать постепенно вводить печь в эксплуатацию.



  Для этого закладывайте как можно чаще небольшие порции топлива (по 2-3 кг дров). Как только сгорает предыдущая партия, добавляйте новую порцию. Таким образом, вы должны обеспечить непрерывное прогорание печи.

  Идеальными для этих целей станут осиновые дрова. Они помогают эффективно просушить печь перед основным вводом в эксплуатацию. А вот березовые или любые сосновые дрова лучше не использовать для этих целей. Они отдадут максимальное тепло и создадут много сажи, за счет большого содержания смол.

  Видео. Инструкция по монтажу шведской печи своими руками.

закрыть ×

Печи издавна применялись жителями сельских регионов для отопления и приготовления пищи. Потом традиция строить в доме перекочевала в город. Сейчас подобные конструкции, в основном, применяются на дачах или собственных домах. На смену классической русской печи приходит другая печь - шведка, которая по многочисленным параметрам превосходит русскую и голландскую печи. Например, печь, пришедшая из Швеции, отличается компактными габаритами, экономичностью в применении топлива, большей производительностью тепла и т.д.

Шведская печь применяется не только для отопления помещения, но и может выступать в качестве мини-кухни. Для этого надо на сложенную платформу установить варочную панель или же оборудовать духовой шкаф. Такая многофункциональная конструкция позволяет и готовить, и отапливать весь дом.

Конструкторы кирпичной печи шведки учли особенности скандинавского климата, который отличается сыростью. В довольно холодных условиях необходимо было быстро согревать дом, сушить одежду, готовить еду. Поэтому у конструкции появился специальный простенок, который позволяет использовать печку сразу в двух помещениях. В этом и заключается основное отличие шведской печи от голландской.

Помимо названных достоинств, конструкция обладает еще рядом положительных качеств, среди которых стоит отметить такие, как:

• Топка, выполненная в виде колпака, обеспечивает правильное сжигание топлива, длительное поддержание тепла и тления дров.
• Можно установить на печь шведку с плитой дополнительную варочную панель.
• Печь устанавливается между кухней и жилой комнатой, что позволяет согревать помещение во время готовки.
• На печь можно установить водяной контур, что позволит применять её для отопления дома или бани.
• Высокая эффективность сгорания топлива. Применять разрешается дрова, камыш, древесину небольших размеров. Данные виды топлива обладают повышенной теплоотдачей, поэтому дома всегда будет тепло и сухо.
• Шведка разогревается в течение 10-15 минут, после того, как подожгли топливо. Чтобы тепло потом сохранялось максимально долго, необходимо плотно закрывать задвижку.

Шведская печь для загородного дома - наиболее подходящий вариант для обогрева и приготовления еды, нагрева воды. При наличии большого количества плюсов, необходимо отметить и наличие определенных минусов:

• Во-первых, надо тщательно выбирать материал. Он должен быть качественным. Шамотный кирпич не подойдет, что влияет на длительность удержания тепла.
• Во-вторых, к строительству необходимо подходить тщательно, привлекая специалистов, которые на этапе кладке кирпича смогут исправлять ошибки.
• В-третьих, не стоит экономить на мастерах, которые помогут запустить отопительную систему. В противном случае, печь не будет функционировать так, как надо.
• В-четвертых, быстро отсыревает, поэтому печь должна постоянно эксплуатироваться. Если этого не происходит, то перед отоплением конструкцию надо хорошо просушить.

Характеристики

В отличие от голландки, шведка обладает компактными размерами:

• Высота варьируется от 2030 до 2170 мм.
• Ширина может быть в пределах 880-885 мм.
• Высота - от 1010 до 1020 мм.

Такая маленькая печь шведка своими руками собирается очень легко, и способна отопить помещение площадью до 30-35 м2.

Существует несколько видов печи «шведка», которые отличаются по характеру сборки и функциональному предназначению. Делятся печи на следующие группы:

• Шведка-камин с варочной поверхностью, которая выходит на улицу. Внутри же помещения находится топка и каминный портал. Устанавливается такой вид, обычно, в гостиной.
• Печи «шведка», у которых есть лежаки. Подходит для холодных регионов и малогабаритных помещений, где не хватает места. Лежак может выступать кроватью.
• Печи с варочной панелью и духовкой. Устанавливаются такие конструкции между кухней и комнатой.

Прежде, чем складывать из кирпича печь своими руками, надо узнать размеры дома, составить чертеж с обозначением на нем месторасположения печи. Это позволит сэкономить время на переделку конструкции.

Для дачных домиков лучше всего выбирать шведку, которая не будет оснащена обогревательной системой.

Зимой на дачу люди приезжают редко, поэтому нет необходимости ставить дорогую конструкцию. А вот для загородного дома лучше ставить модель печи, которая позволит и готовить, и обогревать весь дом.

Конструкция и принцип работы

Отопительно-варочная печь шведка сделана на основе голландской, у которой не было духовки, варочной поверхности, места для сушки белья и нагрева воды.

Принцип действия у шведки, без привязки к моделям, является одним - канальным. Духовка для топки находится сбоку, что позволяет напрямую передавать тепло в комнату. Когда дрова начинают отдавать тепло, тогда оно постепенно начинает греть духовку и боковую часть, и только потом опускается вниз.

Верхняя часть шведской печи прогревается очень быстро, благодаря тому, что каналы для передачи тепла располагаются сзади панели.

КПД «шведки» значительно превышает производительность голландской. Например, если голландка отдает в час около 2,5 тыс. килокалорий тепла, то шведка - 3,5 тыс. ккал. Для этого достаточно в топку положить несколько порций дров в течение дня, и тепло в доме останется на 24 часа.

Экономичность высокого уровня и КПД в печи шведского типа сборки обеспечиваются благодаря довольно сложной системе дымоотвода. В результате чего, тепло просто рационально применять в зимнее и летнее время, устанавливая для каждого сезона свой тип конструкции.

Если для печи предусмотрено наличие лежака, тогда каналы для передачи тепла надо устанавливать в горизонтальном положении. Рядом с каналами устанавливается специальная задвижка, помогающая регулировать подачу тепла в летнее и зимнее время. Задвижку можно поворачивать в горизонтальном или вертикальном положении, что зависит от сезона. В горизонтальном - тепло будет идти прямо к лежаку, а в летнее - в дымоход.

Конструкция шведок может отличаться, что зависит от модели, но обязательными в печи являются следующие элементы:

• Духовка, которая предназначается для топки. Сделана духовка в виде колпака, благодаря чему пламя от топлива не касается ее стенок, а сразу передается на обогревательные элементы. Так называемые дымовые газы опускаются вниз, поэтому прогревание печи происходит с пола.
• Верхняя ниша, которая разогревается от жара первого или второго уровня. Это пространство обычно используют для того, чтобы сушить одежду.
• Ниша над плитой, которая делается над варочной панелью. Сюда можно ставить приготовленную еду, чтобы она на утро была горячей.
• Дымооборот, выполненный в виде специального переточного окна. Делать его надо снизу духовки.

Виды топлива

Конструкция строится в доме не на один год, поэтому для кладки печи применять надо только высококачественный кирпич, а отопление проводить только разрешаемыми материалами. От этого зависит КПД и количество выделяемого тепла. Разные виды топлива дают разное количество тепла, и это надо учитывать, выбирая, чем обогревать помещение. К наиболее распространенным видам топлива для шведки относятся:

• Древесина разной породы. Стоит учитывать, что береза, дуб, бук, клен способны давать гораздо больше тепла, чем сосна, осина или ольха. Дрова должны быть высушены, чтобы давали много золы, а не дыма.
• Торф, который бывает прессованным, кусковым, резным, фрезерным. Лучше всего применять прессованный торф, брикеты которого отличаются высокой плотностью. В результате чего, нескольких кусков достаточно, чтобы длительное время поддерживать тепло. По теплоотдаче торф близок к древесине. Количество выделяемой тепловой массы зависит напрямую от того, насколько правильно торф сушили и прессовали.
• Уголь, для которого на шведскую печь надо ставить специальную колосниковую решетку. Ее элементы должны нагреваться от угля, который постепенно сгорает.

Печь шведка своими руками

Перед тем, как собирать «шведку», необходимо составить точную схему порядовки печи, указать места, где будут находиться духовка, варочная панель, дымоход, воздушные каналы. Проще всего самостоятельно собрать печку варочно-отопительного типа, которая будет иметь все необходимые компоненты. Варочная панель и духовка изготавливаются из стекла, а дверца в духовой шкаф делается из стекла.

Материалы

Чтобы собрать шведку своими руками, надо запастись следующими материалами:

• Шамотный кирпич, который сделан из огнеупорной глины. Применять обычный кирпич нельзя, он не способен выдерживать большие температурные режимы.
• Глина, которой надо скреплять кирпичи во время кладки.
• Металлические заслонки, задвижки, дверцы, помогающие в полноценной эксплуатации шведки.
• Отделочные материалы - штукатурка, известь, глина.

Инструменты

Для порядковой укладки шведки понадобятся и специальные инструменты, к которым относятся мастерок, штыковая лопата, отвес, молоток, уровень, емкость для приготовления раствора.

Необходимые для кладки инструменты

Фундамент

Как сложить печь, когда сделаны все приготовления? В первую очередь, надо сделать разметку для фундамента, на который потом и будет ставиться печь. Разметка должна быть на 10-15 сантиметров больше, чем основание печи. Потом надо вырыть углубление, на дно которого выкладывают смесь, приготовленную из песка и воды. Ширина слоя не должна быть больше 20 сантиметров. Сверху песка насыпается щебень, который необходимо хорошо утрамбовать, и поставить опалубку, сделанную из деревянных досок.

Они накрываются полиэтиленовой пленкой, сверху которой надо залить раствор бетона. Толщина этого слоя не должна быть меньше 15 см. В еще не застывший цемент надо положить арматуру, вдавить ее в раствор и снова залить цементом.

Следующим этапом станет установка сетки из арматуры, но только тогда, когда первый шар раствора станет твердым. Второй слой надо выровнять, и ждать его затвердевания. В целом, эти два этапа займут от трех до четырех недель. Когда они пройдут, начинается порядовая укладка шведки.

Кладем плиту, печь, духовку

Пока сохнет фундамент, необходимо заняться топливной частью - плиты, топки, духовки. Толщина плиты не должна быть меньше, чем 710 на 410 мм. Размеры топки могут быть следующими:

• Высота варьируется между 281 на 330 мм;
• Ширина составляет 305 на 356 мм;
• Глубина равна 406 на 506 мм.

Духовой шкаф будет иметь практически такие же размеры, как и топка. Глубина духовки составит 281 на 305 мм, ширина - 330 на 381 мм, глубина - 456 на 506 мм, толщина каждой стенки духового шкафа составит, в среднем, от 4 до 6 мм. Тонкими стенки быть не должны, чтобы быстро не прогорели, но и толстыми их делать нельзя, иначе печь духовка будет долго нагреваться.

Для топки надо брать литую дверцу, которая имеет «усы», и вмуровывается в кладку. «Усы» устанавливаются самостоятельно, если приварить по углам рамки дверцы отожженную стальную проволоку. Понадобиться два куска, которые будут располагаться параллельно друг к другу. Потом «усы» надо развести в стороны, придав проволоке букву V. Эти элементы также надо вмуровать в стену, закрепив дополнительно стальным уголком.

Топочная дверца с приваренными «усами»

Порядовка

Новый этап строительства печки-шведки будет довольно продолжительным, чтобы правильно выполнять порядовку из кирпичей.

Порядовая укладка печи выглядит так:

• Основание выкладывается в виде квадрата, каждая сторона которого равна 1,1 м. Верхушка должна быть ниже уровня пола ровно на один кирпич.
• Потом создается первый сплошной ряд из кирпича.
• Второй ряд - тоже будет сплошным, но на месте камина надо установить решетку.
• Третий ряд - выкладывается кирпичом, создается вертикальный канал и место, которое отводится под духовой шкаф. После этого необходимо смонтировать дверцы и построить топливник для камина.
• Четвертый ряд - просто выкладываются кирпичи.
• Пятый ряд - одновременно с кладкой надо поставить колосниковую решетку.
• Шестой ряд - создание перекрытия между духовкой и вертикальным каналом.
• Седьмой ряд - надо установить две полосы из металла.
• Восьмой и девятый ряды - обычная кладка кирпича.
• Десятый ряд - надо сделать нишу, предназначенную для очистки камина, устанавливается варочная панель.
• Одиннадцатый ряд - делается ниша для варочной поверхности, производится перекрытие отверстий.
• 13-15 ряды - создается каминная полка, поэтому кирпичи необходимо немного выдвигать вперед. В 13-14 рядах надо класть кирпичи, которые будут срезанные наискось. Их надо расположить по направлению к передней плоскости камина.
• 16 ряд - достраиваться ниша для варочной панели.
• 17-18 ряды - выкладываются кирпичами без дополнительных монтажных элементов.
• 19-20 ряды - формируется дымоход.
• 21-23 ряды - создаются двери для очистки каналов.
• 24 ряд - надо установить задвижку для камина.
• 25 ряд - монтируется задвижка для печи.
• 26 ряд - вертикальный канал надо соединить с дымоходом.
• 27-28 ряды - создание продольных стенок канала, который пройдет над камином.
• 29-30 ряды - сплошная кирпичная кладка.
• 31 ряд - устанавливается общая задвижка.
• 32 ряд - формирование трубы шведской печи.

Схема порядовки печи

Важные нюансы

Подножие печи - обычно это первых два ряда - должно быть широким. Достигается это за счет швов, шириной от 6 до 13 мм. Так можно получить постамент, имеющий форму выступа. Шире выступ делать не стоит, чтобы подножие не вышло неуклюжим.

Перед кладкой каждый кирпич надо погружать в воду, ополаскивая. Это обеспечит крепкую кладку. Кирпич должен быть в воде не больше 15 секунд, чтобы материал не набрался воды. Если она проникнет в кладку, тогда конструкция развалится.

Особое внимание мастер должен уделить топочной части, чтобы эффективно сжигать топливо. Складывается она из шамотного кирпича, который имеет светло-желтый цвет. Раствор для кладки необходимо приготовить на шамотной глине. Не рекомендуется применять шамотный и красный кирпич вместе, или складывать их впритык. Между различными материалами должно быть расстояние в 6 мм. Для топочной части, которая начинается с третьего ряда, следует использовать шамот. Учитывая высокую стоимость материала, можно облицевать топку внутри такими кирпичами.

Кирпичи с округленными углами применяются в дымнике, чтобы ослабить сопротивление току газов и завихрения. Дымовую трубу стоит сделать с распушкой, подняв на 60 см над крышей.
