Автоматические выключатели — конструкция и принцип работы. Принцип работы и разновидности электрических автоматов Как правильно называются автоматы электрические
Эта статья продолжает серию публикаций по электрическим аппаратам защиты — автоматическим выключателям, УЗО, дифавтоматам, в которых мы подробно разберем назначение, конструкцию и принцип их работы, а также рассмотрим их основные характеристики и детально разберем расчет и выбор электрических аппаратов защиты. Завершит этот цикл статей пошаговой алгоритм, в котором кратко, схематично и в логической последовательности будет рассмотрен полный алгоритм расчета и выбора автоматических выключателей и УЗО.
Чтобы не пропустить выход новых материалов по этой теме подписывайтесь на новостную рассылку, форма подписки внизу этой статьи.
Ну а в этой статье мы разберемся, что же такое автоматический выключатель, для чего предназначен, как он устроен и рассмотрим, как он работает.
Автоматический выключатель (или обычно просто «автомат») - это контактный коммутационный аппарат, который предназначен для включения и отключения (т.е. для коммутации) электрической цепи, защиты кабелей, проводов и потребителей (электрических приборов) от токов перегрузки и от токов короткого замыкания.
Т.е. автоматический выключатель выполняет три основный функции:
1) коммутацию цепи (позволяет включать и отключать конкретный участок электрической цепи);
2) обеспечивает защиту от токов перегрузки, отключая защищаемую цепь, когда в ней протекает ток, превышающий допустимый (например, при подключении в линию мощного прибора или приборов);
3) отключает от питающей сети защищаемую цепь, когда в ней возникают большие по значению токи короткого замыкания.
Таким образом, автоматы выполняют одновременно и функции защиты и функции управления .
По конструктивному исполнению выпускаются три основных типа автоматических выключателей:
— воздушные автоматические выключатели (применяются в промышленности в цепях с большими токами в тысячи ампер);
— автоматические выключатели в литом корпусе (рассчитаны на большой диапазон рабочих токов от 16 до 1000 Ампер);
— модульные автоматические выключатели , наиболее нам известные, к которым мы привыкли. Они широко применяются в быту, в наших домах и квартирах.
Модульными они называются потому, что их ширина стандартизирована и в зависимости от количества полюсов, кратна 17.5 мм, более подробно этот вопрос будет рассмотрен в отдельной статье.
Мы с вами, на страницах сайта , будем рассматривать именно модульные автоматические выключатели и устройства защитного отключения.
Устройство и принцип работы автоматического выключателя.
Тепловой расцепитель срабатывает не сразу, а через какое-то время, давая возможность току перегрузки вернуться к своему нормальному значению. Если же в течение этого времени ток не снижается, тепловой расцепитель срабатывает, защищая цепь потребителей от перегрева, оплавления изоляции и возможного возгорания проводки.
К перегрузке может приводить подключение в линию мощных приборов, превышающих расчетную мощность защищаемой цепи. Например, при включении в линию очень мощного нагревателя или электроплиты с духовкой (с мощностью, превышающей расчетную мощность линии), или одновременно несколько мощных потребителей (электроплита, кондиционер, стиральная машина, бойлер, электрочайник и т.п.), либо большого количества одновременно включенных приборов.
При коротком замыкании ток в цепи мгновенно возрастает, наводимое в катушке по закону электромагнитной индукции магнитное поле перемещает сердечник соленоида, который приводит в действие механизм расцепителя и размыкает силовые контакты автоматического выключателя (т.е. подвижный и неподвижный контакты). Линия размыкается, позволяя снять с аварийной цепи питание и защитить от возгорания и разрушения сам автомат, электропроводку и замкнувший электроприбор.
Электромагнитный расцепитель срабатывает практически мгновенно (около 0,02с), в отличие от теплового, но при значительно больших значениях тока (от 3-х и более значений номинального тока), поэтому электропроводка не успевает нагреться до температуры плавления изоляции.
При размыкании контактов цепи, когда в ней проходит электрический ток, возникает электрическая дуга, и чем больше ток в цепи — тем дуга мощнее. Электрическая дуга вызывает эррозию и разрушение контактов. Чтобы защитить контакты автоматического выключателя от ее разрушающего действия, дуга, возникающая в момент размыкания контактов, направляется в дугогасительную камеру (состоящую из параллельных пластин), где она дробится, затухает, охлаждается и исчезает. При горении дуги образуются газы, они отводятся наружу из корпуса автомата через специальное отверстие.
Автомат не рекомендуется использовать в качестве обычного выключателя цепи, особенно если его отключать при подключенной мощной нагрузке (т.е. при больших токах в цепи), поскольку это ускорит разрушение и эррозию контактов.
Итак, давайте резюмируем:
— автоматический выключатель позволяет коммутировать цепь (переводя рычаг управления вверх – автомат подключается к цепи; переводя рычаг вниз – автомат отключает питающую линию от цепи нагрузки);
— имеет встроенный тепловой расцепитель, который защищает линию нагрузки от токов перегрузки, он инерционен и срабатывает через некоторое время;
— имеет встроенный электромагнитный расцепитель, защищающий линию нагрузки от больших токов короткого замыкания и срабатывает почти мгновенно;
— содержит дугогасящую камеру, которая защищает силовые контакты от разрушительного действия электромагнитной дуги.
Конструкцию, назначение и принцип действия мы разобрали.
В следующей статье мы рассмотрим основные характеристики автоматического выключателя, которые необходимо знать при его выборе.
Смотрите Конструкция и принцип работы автоматического выключателя в видеоформате:
Полезные статьи
Наверняка многие из нас задумывались, почему автоматические выключатели так оперативно вытеснили из электросхем устаревшие плавкие предохранители? Активность их внедрения обоснована рядом весьма убедительных аргументов, среди которых возможность купить этот вид защиты, идеально соответствующий время-токовым данным конкретных видов электрооборудования.
Сомневаетесь, какой именно автомат вам нужен и не знаете, как правильно его выбрать? Мы поможем найти верное решение – в статье рассмотрена классификация этих устройств. А также важные характеристики, на которые следует обратить пристальное внимание при выборе автоматического выключателя.
Чтобы вам было проще разобраться с автоматами, материал статьи дополнен наглядными фото и полезными видеорекомендациями от специалистов.
Автомат практически моментально отключает вверенную ему линию, что исключает повреждение проводки и питающейся от сети техники. После выполненного отключения ветку можно сразу же вновь запустить, не производя замену предохранительного прибора.
Если вы обладаете знаниями или опытом выполнения электромонтажных работ, пожалуйста, поделитесь им с нашими читателями. Оставляйте ваши комментарии о выборе автоматического выключателя и нюансах его установки в комментариях ниже.
Автоматы электрические выполняют функцию защиты проводки от перегрузок, замыканий, аварий, которые могут возникнуть при скачках напряжения. Чтобы не случилась чрезвычайная ситуация, необходимо в квартирах, частных домах, гаражах, дачах и хозяйственных постройках устанавливать электрические автоматические выключатели. Когда случаются перегрузки или скачки, то прибор реагирует и работает неодинаково. В той или иной ситуации происходит срабатывание отдельных частей устройства, в то время как другие части продолжают работать, обеспечивая безопасность жилища.
Принцип работы защитного автомата
Выключатель имеет компактные, небольшие размеры, устройство помещено в пластмассу из термостойких материалов. На одной стороне -лицевой - установлена рукоятка, позволяющая включать и выключать прибор, на другой - сзади - фиксатор-защелка, который крепится на специальную DIN-рейку. Снизу и сверху расположены винтовые клеммы.
Принцип работы выключателей зависит от состояния сети и протекания тока по проводке. Когда прибор электрического выключателя находится в нормальном режиме, то через автомат проходит ток, показатели которого могут быть равны или меньше установленного номинального значения. Напряжение от внешней сети идет на верхнюю клемму с неподвижным контактом. Отсюда ток поступает на замкнутый подвижный контакт, а далее переходит на катушку соленоида, которая является гибким медным проводником. Уже отсюда ток идет на тепловой расцепитель, с которого поступает на нижнюю клемму. Именно она подключена к сети.
Таблица номиналов автоматов по току
Штатный ток, который проходит по проводке, может быть больше или меньше установленных значений. На их основании составлена классификация времятоковых характеристик для расцепителей в устройствах. Каждый вид в государственном стандарте отмечен латинской буквой, а допустимое превышение следует искать по формуле коэффициента - k=I/In.
В таблице 1 указаны нормы каждого типа времятоковых показателей.
Таблица 1
В таблице 2 приведены времятоковые характеристики приборов автоматического выключения тока.
Таблица 2
| Тип | Характеристика | Виды цепей |
| А | Защита на отрезке АВ активируется, когда коэффициент будет равен 1,3. Отключение тока происходит в течение 60 мин. Если ток будет и дальше увеличиваться, то время отключения сокращается ровно в два раза. Электромагнитная защита со скоростью 0,05 сек. сработает, если номинал превысит в 2 раза. | Не подвержены кратковременным перегрузкам, применяются в промышленных масштабах, а не быту. |
| В | Штатный номинал может быть превышен в 3-5 раз. Активация соленоида происходит, если перегрузка возрастет в 5 раз. Тогда обесточивание произойдет в течение 0,015 сек. Термоэлемент отключится в течение 4 сек. уже при троекратном превышении. | Характерны для цепей без высоких пусковых токов. |
| С | Перегрузка происходит чаще, чем при других видах, допустимые показатели выше нормы - в 5 раз. Как только произойдет превышение штатного режима, автоматически отключиться термоэлемент. | В бытовых сетях, где часто присутствует нагрузка разного типа. |
| D | Превышение штатной нормы происходит в 10 раз, после чего отключается термоэлемент, и в 20 раз - для соленоида. | Используется для того, чтобы защитить пусковые устройства, по которым проходит высокий ток. |
| К | Отключение соленоида произойдет, если ток превысит показатели в 8 раз. | Такие приборы надо ставить на цепи, имеющие индуктивную нагрузку. |
| Z | Характерно небольшое превышение - от 2 до 4 раз. | Используется, чтобы подключать электронные приборы. |
| MA | Термоэлемент не применяется, чтобы отключить нагрузку. | Устанавливается на устройствах с электрическими двигателями. |
Подбор автоматического выключателя по мощности
Одним из главных показателей, по которому осуществляется выбор автоматического выключателя, является мощность нагрузки. Это позволяет рассчитать нужное значение тока для устройства, его защиты от перепадов напряжения. Расчет проводится по номинальному току, поэтому рекомендуется выбирать по мощности отдельных участков. Во внимание стоит принимать меньшие или номинальные показатели расчетных токов. Допустимый ток электропроводки будет больше, чем номинальная мощность выключателя.
Необходимо учитывать и такой показатель, как времятоковая характеристика устройства. Основным параметром для определения номинального показателя мощности является сечение провода. Допустимое значение тока, которое указывается на автоматическом выключателе, должно быть немного меньше, чем максимальный ток для сечения провода. Выбирают устройство по наименьшему сечению провода, который проложен в проводке.
Чем опасно несоответствие кабеля сетевой нагрузке
Если автомат не будет соответствовать сетевой мощности и нагрузке, тогда он не будет защищать проводку от того, что сила тока и напряжение резко возрастет или упадет.
Сечение кабеля для сетевой нагрузки должно точно соответствовать мощности аппарата. Если мощность по разным участкам будет по сумме больше, чем номинальная величина, то станет увеличиваться температура. Из-за этого может произойти плавление изоляционного слоя кабеля. В результате чего начнется возгорание электрической проводки. Также, если сечение кабеля не будет отвечать нагрузке, то будут наблюдаться следующие явления:
- Задымление.
- Запах горелой изоляции.
- Возникает пламя.
- Выключатель не будет отключаться от сети, поскольку номинальные показатели тока по проводке не будут превышать допустимые нормы.
Процесс плавления изоляционного слоя через время спровоцирует короткое замыкание. Далее произойдет отключение автоматического выключателя, огонь способен в это время охватить весь дом.
Защита слабого звена электроцепи
Правила устройства электроустановок гласят, что выключатель для электрической сети обязан максимально защитить самый слабый участок или же содержать такой номинал тока, который будет полностью соответствовать параметру установок, которые включены в сеть. Чтобы подключить провода к сети, необходимо, чтобы их поперечные сечения имели суммарную мощность всех подключенных аппаратов.
Соблюдение подобных правил способно защитить квартиру или дом от возникновения аварии из-за слабого участка электропроводки. Игнорировать описанные требования нельзя, поскольку владелец жилья способен потерять не только прибор автоматического выключения тока, но и квартиру.
Как рассчитать номинал автоматического выключателя
- I - показатель/величина номинального тока.
- Р - суммарная мощность всех установок, которые включены в цепь. В расчет берутся лампочки и другие устройства, потребляющие электричество.
- U - напряжение тока в сети.
Для расчета номинала можно использовать таблицу 3:
| Вид подключения | Однофазное в киловаттах | Трехфазное (треугольник) в киловаттах | Трехфазное (звезда) в киловаттах |
| U, B
Автоматическое, в амперах |
220 | 380 | 220 |
| 1 Ампер | 0,2 | 1,1 | 0,7 |
| 2 | 0,4 | 2,3 | 1,3 |
| 3 | 0,7 | 3,4 | 2 |
| 6 | 1,3 | 6,8 | 4 |
| 10 | 2,2 | 11,4 | 6,6 |
| 16 | 3,5 | 18,2 | 10,6 |
| 20 | 4,4 | 22,8 | 13,2 |
| 25 | 5,5 | 28,5 | 16,5 |
| 32 | 7,0 | 36,5 | 21,1 |
| 40 | 8,8 | 45,6 | 26,4 |
| 50 | 11 | 57 | 33 |
| 63 | 13,9 | 71,8 | 41,6 |
Используя таблицу 3, можно легко рассчитать, сколько киловатт нагрузки способен выдержать конкретный вид номинального тока. Выбирать надо четко по указанным значениям, чтобы напряжение и вид подключения точно совпадали и соответствовали друг другу. Это поможет избежать превышения нагрузки и возможных аварий.
Недопустимые ошибки при покупке
Покупка автоматического выключателя не проводится каждый день. Поэтому к выбору устройства надо отнестись внимательно, чтобы не устроить дома пожар, замыкание проводки. Во время покупки нельзя допускать следующие виды ошибок:
- Правильно выбрать автомат по мощности электрической проводки в многоквартирном или частном доме. Многие потребители делают совсем все наоборот - ориентируются на мощность эксплуатируемых электроприборов. Это неправильно, поскольку электропроводка может не выдержать, начать плавиться.
- Расчет номинала АВ по номинальному току надо делать по средним показателям. Так проводка точно выдержит нагрузку тока.
- Для дачи или гаража номинал АВ должен быть мощнее, поскольку используемая техника в таких местах имеют большую мощность, чем в квартире.
- Устройства надо покупать только у проверенных производителей, чтобы все технические характеристики были точными и качественными, не угрожали безопасности жилья и жильцов.
- Приобретать автоматические выключатели надо только в специализированных магазинах, не пользоваться услугами посредников. Это исключает риск приобретения подделок и некачественной продукции.
Покупка автоматов электрических - не очень сложная задача. Следует придерживаться вышеперечисленных рекомендаций, чтобы избежать ошибок в выборе такого устройства для дома. Рекомендуется приобретать автоматический выключатель с человеком, который разбирается в электричестве, специальной технике, видах сечения, мощности устройства, напряжениях тока в сети и фазах.
Электричество очень полезное и вместе с тем опасное изобретение. Помимо прямого воздействия тока на человека, существует еще и большая вероятность возгорания при несоблюдении подключения электропроводки. Объясняется это тем, что электрический ток, проходя через проводник, нагревает его, и особенно высокие температуры возникают в местах с плохим контактом или же при коротком замыкании. Для предотвращения таких ситуаций применяются автоматы.
Что такое
Это специально сконструированные аппараты, основная задача которых — защита проводки от оплавления. В целом автоматы не спасут от поражения электрическим током и не защитят технику. Они созданы для предотвращения перегрева.
Методика их работы основана на размыкании электрической цепи в нескольких случаях:
- короткое замыкание;
- превышение силы тока, текущей по проводнику для этого не предназначенного.

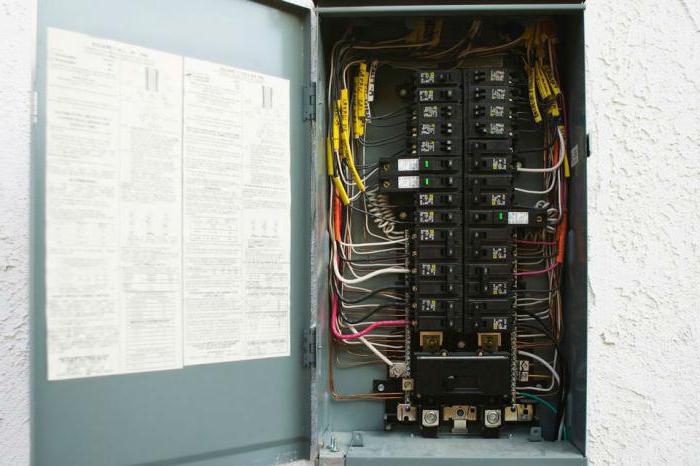

Как правило, автомат устанавливается на вводе, то есть защищает следующий за ним участок цепи. Так как для разведения к различным типам устройств применяется разная проводка, то, значит, и приборы защиты должны уметь срабатывать при разных токах.
С виду может показаться, что достаточно установить просто самый мощный автомат и нет проблем. Однако, это не так. Ток большой силы, на который не сработал может перегреть проводку и, как следствие, стать причиной пожара.
Установка автоматов малой мощности будет каждый раз разрывать цепь, как только к сети будут подключены два или более мощных потребителя.
Из чего состоит автомат?
Обычный автомат состоит из следующих элементов:
- Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
- Механизм включения.
- Контакты. Обеспечивают соединение и разрыв цепи.
- Клеммы. Подключаются к защищаемой сети.
- Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина.
- Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
- Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.
В зависимости от производителя, модели и назначения, автоматы могут оснащаться дополнительными механизмами и устройствами.
Устройство механизма отключения
В автоматах имеется элемент, производящий разрыв электрической цепи при критических значениях тока. Их принцип работы может быть основан на разных технологиях:
- Электромагнитные приборы. Отличаются большой скоростью реакции на короткое замыкание. При действии токов недопустимой величины срабатывает катушка с сердечником, который, в свою очередь, отключает цепь.
- Тепловые. Основной элемент такого механизма — биметаллическая пластина, которая начинает деформироваться под нагрузкой токов большой силы. Выгибаясь, оказывает физическое воздействие на элемент, разрывающий цепь. Примерно по такой же схеме работает электрический чайник, который способен отключаться сам при закипании воды в нем.
- Существуют также и полупроводниковые системы размыкания цепи. Но в бытовых сетях используются они крайне редко.
по значениям тока
Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10...30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.
Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.
Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.
Условные обозначения

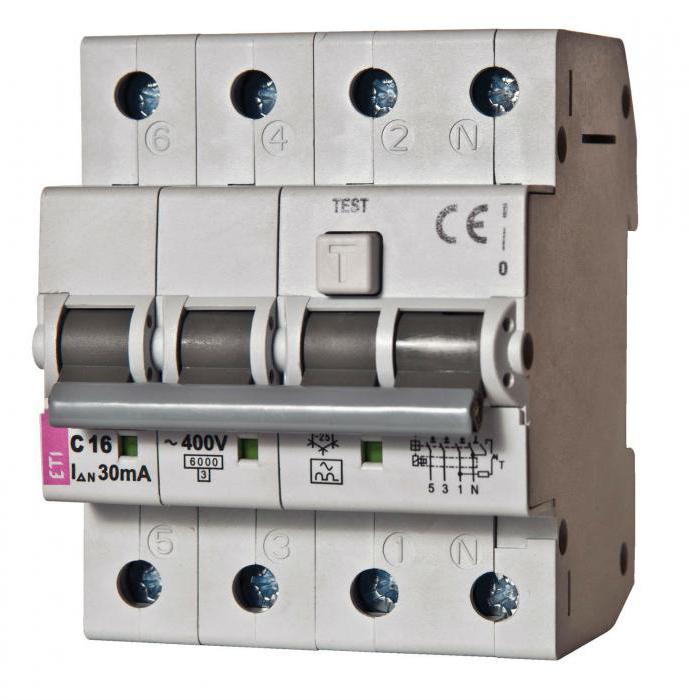

Разные типы автоматов маркируются по-своему для быстрой идентификации и выбора нужного для конкретной цепи или её участка. Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы. Разберём подробнее нанесённые на автомат знаки и цифры:
- Бренд. Обычно в верхней части автомата ставится логотип производителя. Практически все они стилизованы определенным образом и имеют свой фирменный цвет, поэтому выбрать изделие своей любимой компании будет несложно.
- Окошко индикатора. Показывает текущее состояние контактов. Если возникла неисправность в автомате, то по нему можно определить есть ли напряжение в сети.
- Тип автомата. Как уже описывалось выше, означает характеристику отключения при токах, значительно превышающих номинальный. Чаще в быту используются C и чуть реже B. Отличия типов электрических автоматов B и C не так существенны;
- Номинальный ток. Показывает значение силы тока, который может выдержать длительную нагрузку.
- Номинальное напряжение. Очень часто данный показатель имеет два значения, написанных через «слэш». Первый — для однофазной сети, второй — для трехфазной. Как правило, в России используется напряжение в 220 В.
- Предельный ток выключения. Означает максимально допустимый ток короткого замыкания, при котором автомат отключится без выхода из строя.
- Класс токоограничения. Выражается в одной цифре или же отсутствует совсем. В последнем случае принято считать номер класса 1. Данная характеристика означает время, на которое ограничивается ток короткого замыкания.
- Схема. На автомате можно встретить даже схему подключения контактов с их обозначениями. Находится она практически всегда в верхней правой части.
Таким образом, взглянув на фронтальную часть автомата, можно сразу установить, к какому типа тока он предназначен и на что способен.
Какой выбрать?
При выборе защитного прибора все же одной из главных характеристик считается именно номинальный ток. Для этого нужно определить, какую силу тока требует совокупность всех устройств потребителей в доме.
А так как электричество течёт по проводам, то от его сечения зависит необходимая для нагревания сила тока.
Наличие полюсов также играет немаловажную роль. Чаще всего применяется такая практика:
- Один полюс. Цепи с приборами освещения и розетками, к которым будут подключаться простые приборы.
- Два полюса. Применяется для защиты проводки, проведённой к электроплитам, стиральным машинкам, отопительным приборам, водонагревателям. Также может устанавливаться в качестве защиты между щитом и помещением.
- Три полюса. Используется преимущественно в трехфазных цепях. Это актуально для промышленных или же околопромышленных помещений. Небольшие мастерские, производства и им подобные.
Тактика установки автоматов происходит от большего к меньшему. То есть сначала монтируется, например, двухполюсной, затем однополюсной. Далее идут устройства с мощностью, уменьшающейся на каждом шаге.
- При выборе стоит ориентироваться не на электроприборы, а на проводку, так как именно её будут защищать автоматические выключатели. Если она старая, то рекомендуется заменить её, чтобы можно было использовать наиболее оптимальный вариант автомата.
- Для таких помещений, как гараж, или на время проведения ремонтных работ стоит выбрать автомат с номинальным током побольше, так как различные станки или сварочные аппараты имеют довольно большие показатели силы тока.
- Имеет смысл комплектовать весь набор защитных механизмов от одного и того же производителя. Это поможет избежать несоответствия номинальных токов между приборами.
- Приобретать автоматы лучше в специализированных магазинах. Так можно избежать покупки некачественной подделки, которая может привести к плачевным последствиям.
Заключение
Какой бы простой ни казалась разводка цепи по помещению, всегда нужно помнить о безопасности. Использование автоматов в значительной степени помогает избежать перегрева и, как следствие, её возгорания.
Автоматические выключатели - устройства, которые обеспечивают защиту проводки в условиях короткого замыкания, при подключении нагрузки с показателями, превышающими установленные значения. Их следует выбирать с особым вниманием. Важно учитывать типы автоматических выключателей, их параметры.
Автоматы разных типов
Характеристики автоматов
Выбирая автоматический выключатель, имеет смысл ориентироваться на характеристики устройства. Это показатель, по которому можно определить чувствительность устройства к возможному превышению значений тока. Разные виды автоматических выключателей имеют свою маркировку - по ней легко понять, насколько оперативно оборудование будет реагировать на превышение значений тока к сети. Некоторые выключатели реагируют мгновенно, другие активизируются в течение определенного периода времени.
- А - маркировка, которая проставляется на самых чувствительных моделях оборудования. Автоматы такого типа сразу же регистрируют факт перегрузки и оперативно реагируют на нее. Они используются с целью защиты оборудования, характеризующегося высокой точностью, а вот в быту их встретить практически невозможно
- В - характеристика, которой обладают выключатели, срабатывающие с несущественной задержкой. В быту выключатели с соответствующей характеристикой используются вместе с компьютерами, современными ЖК-телевизорами и другой дорогостоящей бытовой техникой
- С - характеристика автоматов, которые имеют наиболее широкое распространение в быту. Оборудование начинает функционировать с небольшой задержкой, которой бывает достаточно для отложенной реакции на зарегистрированные сетевые перегрузки. Сеть отключается прибором только в том случае, если у нее есть неисправность, действительно имеющая значение
- D - характеристика выключателей, обладающих минимальной чувствительностью к превышению показателей тока. В основном, подобные устройства используются в рамках подвода электричества к зданию. Они устанавливаются в щитках, под их контролем находятся практически все сети. Такие устройства выбираются в качестве запасного варианта, так как они активизируются только в том случае, если автомат вовремя не включился.
Все параметры автоматических выключателей написаны на лицевой части
Важно! Специалисты считают, что идеальные показатели автоматических выключателей должны варьироваться в определенных пределах. Максимум - 4,5 кА. Только в этом случае контакты будут под надежной защитой, и разряды тока будут отводиться в любых условиях, даже при превышении установленных показателей.
Типы автоматов
Классификация автоматических выключателей основана на их типах и особенностей. Что касается типов, то можно выделить следующее:
- Номинальные показатели способности к отключению - речь идет об устойчивости контактов выключателя к воздействию токов с высокими показателями, а также к условиям, в которых происходит деформация цепи. В таких условиях возрастает риск подгорания, который нейтрализуется благодаря появлению дуги и повышением температуры. Чем более качественным, прочным является материал изготовления оборудования, тем более высокими являются его соответствующие способности. Такие выключатели стоят дороже, однако их характеристики полностью оправдывают цену. Выключатели служат долго, не требуют регулярной замены
- Калибровка номинала - речь идет о параметрах, в которых оборудование работает в нормальном режиме. Они устанавливаются еще на этапе производства оборудования, и уже в процессе его использования не регулируются. Данная характеристика позволяет понять, насколько сильные перегрузки способен выдерживать аппарат, период времени его работы в таких условиях
- Уставка - обычно этот показатель отображается в виде маркировки на корпусе оборудования. Речь идет о максимальных значениях тока в нестандартных условиях, которая, даже при частом отключении, не окажет никакого влияния на функционирование аппарата. Выражается уставка в токовых единицах, маркируется латинскими буквами, цифровыми значениями. Цифры, в данном случае, отображают номинал. Латинские буквы можно увидеть в маркировке только тех автоматов, которые изготовлены в соответствии со стандартами DIN
