Рама оконная своими руками: конструкции. Какие вообще бывают окна — подробно о существующих вариантах

14.06.2019

На сегодняшний день изготовители предлагают огромнейший выбор моделей и расцветок пластиковых окон. И это уже не просто белые «прямоугольники», к которым мы все привыкли. Современные оконные конструкции позволяют реализовать любое дизайнерское решение. Давайте рассмотрим, чем отличаются пластиковые окна и какие их виды существуют.

Оконная рама

Когда говорят об оконной раме, то имеют в виду часть конструкции, которая . Формы могут быть самыми разнообразными:

прямоугольная;
треугольная;
арочная;
круглая;
эркерная;
трапециевидная.

Цветовое разнообразие

Традиционный цвет - белый. Но если вы хотите выделить внешнюю и внутреннюю часть дома или сделать акцент на определенном стиле, то различные оттенки ПВХ-профиля смогут в этом помочь. Конечно же, стоимость таких окон будет выше обычных белых, но если вы желаете иметь оригинальный дизайн, то придется заплатить.

Створки

Створкой называют часть оконной конструкции, крепящуюся к неподвижной раме. Пластиковые окна могут иметь от 1 до 4 створок. Осуществить открытие створки можно горизонтальным способом, вертикальным либо же в двух направлениях по очереди. Створки бывают:

глухие. Такой вид оконной конструкции крайне неудобен, так как при необходимости ее невозможно вымыть. По стоимости глухое окно самое дешевое;
поворотные. Они двигаются исключительно в одной плоскости;
откидные. Створки могут откидываться на небольшую часть угла. Как правило, такие окна используются в медицинских и учебных заведениях;
поворотно-откидные. Такой вид объединяет в себе два способа открытия. И это наиболее дорогой вид оконной конструкции;
штульповые. При открытии двух створок одновременно можно увидеть свободное пространство без перегородки посередине.

Архитекторы В. Полковникова, И. Куликовская
Фото К. Манько "Окна РОСТа"
Чтобы "приспособить" деревянные окна к современным требованиям теплоизоляции, их снабдили стеклопакетами. Кроме того, в конструкцию были внесены и иные изменения
ЮККО
Конструкции из дерева:
а - окно из брашированного дуба;
б - балконная дверь из тонированной лиственницы "Окна РОСТа"
Нижний брус коробки делают с выборкой под отлив и подоконник
Polonia
Изготовление арочных и круглых оконных блоков весьма трудоемко и связано с значительным увеличением количества отходов, поэтому такие окна на 30-50 % дороже, чем обычные прямоугольные Фото К. Манько
Деревянные окна пользуются особым спросом у тех, кто строит загородный дом из бруса или бревна. На это влияет как сила традиции, так и желание обойтись без искусственных материалов "ЕвроТииви"
При раздельной конструкции на внешней створке можно укрепить короб жалюзи. Это обойдется намного дешевле, чем жалюзи, встроенные в стеклопакет
"ЕвроТииви"
Фото Д. Минкина
Оконные блоки со стеклопакетом и стеклом:
а - со спаренными створками (шведский тип);
б - со связанными раздельными створками (финский тип)
Архитектор А. Деева
Фото Г. Шабловского
Оконный блок - это не только функциональная часть ограждения, призванная наполнить комнату светом, но и предмет интерьера, который должен сочетаться с мебелью, напольным покрытием и т. д. Часто окно может не просто органично вписаться в обстановку, но и подсказать оптимальное планировочное решение Polonia
Прижимная фурнитура и два или три контура уплотнителей обеспечивают низкую воздухопроница-
емость окна
Roto Frank
Под детали запорного механизма (а) и петлевые группы (б) в дереве фрезеруют пазы, что гарантирует высокую прочность крепления фурнитуры
Архитектор-дизайнер З. Гундаре
Фото К. Манько
Треугольные и развернутые в виде ромба квадратные оконные блоки способны оживить фронтонную часть фасада и при этом являются альтернативой дорогостоящим мансардным окнам. Как правило, треугольные окна могут быть либо поворотными, либо откидными
"Теплые окна"
Усовершенство-
ванное угловое соединение на тройной прямой шип обладает повышенной прочностью и исключает возможность продувания стыка Схема swig-соединения:
1 - плоский шкант, защищающий стык от продувания;
2 - шпонка из полиамида
R dupis ЮККО
Светоделящие горбыльки - традиционное украшение деревянных окон WoodWork СВИГ
Варианты комбиниро-
ванного профиля:
а - с двумя ламелями из сосны и одной из красного дерева;
б - с термовставкой из пуренита
"Академия интерьера"
Сегодня наметилась тенденция к максимальному увеличению светопрозрачной части окна. И все же окна из высоких деревянных профилей обладают особым очарованием ЮККО ЮККО
WoodWork
Алюминиевая накладка может иметь форму отлива (а) либо полностью закрывать профиль коробки (б)
"ЕвроТииви"
Большинство компаний предлагают окраску оконных блоков из неценных хвойных пород дерева атмосферостойкой эмалью в любой цвет палитры RAL Архитектор И. Фирсов
Фото К. Манько
Окна из дерева как нельзя лучше соответствуют стилю кантри Winfin
Пластиковые накладки по периметру коробки и створки позволяют установить деревянное лакированное окно в типовом доме, не нарушая единства его архитектурного облика. При этом обойдутся они ненамного дороже, чем окраска оконных блоков с двух сторон в разные цвета

Как в легенде

ЮККО ЮККО При реставрации и новом строительстве только дерево дает архитекторам возможность следовать таким стилям, как, например, готика. Вот здесь и идут в ход драгоценные тропические сорта древесины, а также ясень, орех; однако чаще переплеты делают все-таки из дуба - мореного или искусственно состаренного (брашированного). Особенно эффектно в тяжелых деревянных переплетах смотрится витражное стекло. И хотя перечисленные материалы очень дороги, а изготовление таких окон весьма трудоемко, их иногда заказывают и владельцы загородных домов, причем не только элитарных. Одно-два подобных окна в архитектурно обособленной части здания (например, в эркере) становятся той самой изюминкой, которая делает облик дома неповторимым.

Характеристики деревянных окон*

Материал профилей	Конструктивный тип	Ширина коробки, мм	Тип остекления**	Сопротивление теплопередаче, м 2 С/Вт***	Звукоизоляция, дБ
Сосна	Одинарные створки	68	4-16-4	0,5	37
Сосна	Одинарные створки	78	4-12-4-8-4	0,55	42
Сосна	Раздельные створки	140	4-12-4 + 1	0,62	45
Сосна	Раздельные створки	160	4-10-4-8-4 + 1	0,71	49
Сосна	Спаренные створки	120	4-10-4-8-4 + 1	0,69	47
Дуб	Спаренные створки	90	4-12-4 + 1	0,55	45
Дуб	Одинарные створки	78	4-12-4-8-4	0,54	43
Дуб	Одинарные створки	88	4-12-4-8-4	0,55	43
* - по данным фирм-производителей;
** - 4 мм - толщина стекла; 8, 10, 12 или 16 мм - ширина камеры; 1 мм - толщина стекла, установленного в наружную створку;
*** - при влажности профилей 14-16 % (при повышении влажности сопротивление теплопередаче уменьшается)

Примерные цены на деревянные окна

Страна-производитель	Материал профилей	Конструктивный тип	Тип остекления	Цена окна размером 1480 1480 мм*, тыс. руб.
Россия	Сосна	Одинарные створки	4-12-4-8-4	22-28
Россия	Лиственница	Одинарные створки	4-12-4-8-4	27-45
Россия	Дуб	Одинарные створки	4-12-4-8-4	41-64
Россия	Сосна	Спаренные створки	4-12-4 + 1	32-38
Финляндия	Сосна	Одинарные створки	4-12-4-8-4	36
Финляндия	Дуб	Одинарные створки	4-12-4-8-4	60
Финляндия	Сосна	Раздельные створки	4-12-4 + 1	38
Финляндия	Дуб	Раздельные створки	4-12-4 + 1	62
Франция	Красное дерево	Одинарные створки	4-16-4	34
Швеция	Сосна	Спаренные створки	4-10-4 + 1	43
* - с вертикальным импостом и двумя створками - поворотной и поворотно-откидной

Редакция благодарит компании ЮККО, Honka, Polonia, Ru-dupis, Winfin, WoodWork, "Академия интерьера", "ЕвроТииви", "Окна РОСТа", "Окна Хоббит", "Теплые окна" за помощь в подготовке материала.

Сегодня в строительстве во главу угла ставят функциональность продукта, рациональность того или иного инженерного решения, так что о силе традиции говорить не приходится. И все же, когда есть возможность следовать вековым канонам и не поступаться при этом соображениями практичности, многие из нас готовы смириться даже с увеличением финансовых затрат.

Согласно данным фирм-производителей, в настоящее время деревянным окнам принадлежит лишь 15-20 % рынка. Главная причина того, что окна из дерева уступают свои позиции изделиям из ПВХ-профилей, - их сравнительно высокая цена, которая объясняется как дороговизной сырья, так и большей трудоемкостью изготовления. Кроме того, по некоторым параметрам пластиковые окна действительно превосходят деревянные: они обладают чуть лучшими теплоизоляционными свойствами, не требуют ухода за лакокрасочным покрытием. И все же компании, выпускающие деревянные окна, не испытывают недостатка в клиентах. Ведь дерево - это тот материал, в который можно влюбиться на всю жизнь. И уж тогда он, как говорится, будет не по хорошему мил, а по милу хорош. Дерево предоставляет изготовителям больше возможностей для творчества, чем тот же пластик или алюминий: высота (видимая ширина) профилей варьируется в широких пределах, с помощью фасонных фрез можно украсить профили и горбыльки переплета калевками (фигурно обработанными кромками), да и ограничений при создании нестандартных конструкций практически нет. Недаром тендеры на реставрацию памятников архитектуры, как правило, выигрывают производители деревянных окон, и к ним же обращаются многие индивидуальные застройщики.

О многообразии видов

Окна изготовляют из разных пород дерева - как хвойных (сосна, ель, пихта, кедр, лиственница), так и твердолиственных (дуб, ясень, различные сорта красного дерева). При этом наибольшим спросом пользуются изделия из древесины недорогих хвойных пород. Характеризуя конструкции современных деревянных окон, одни продавцы употребляют такие понятия, как европейский, шведский или финский тип. Другие, следуя ГОСТ 23166-99 "Блоки оконные", различают окна с одинарными, спаренными и раздельными створками. В классификации по "национальному" признаку легко запутаться, так как не всегда понятно, что подразумевает продавец под тем или иным термином - страну-изготовителя или конструктивный тип. Поэтому советуем покупателям в беседах с представителями фирм пользоваться определениями ГОСТа, которые мы сейчас разъясним.

Национальная принадлежность

HonkaНекоторые конструкции окон исторически связаны с той или иной страной. Попытаемся пояснить наиболее часто употребляемые определения, однако сразу предупредим, что смысл, вкладываемый в них продавцом, может быть и иным.
Английский тип - окно, открывающееся путем сдвига полотна (рамы со стеклом) вертикально вверх по направляющим коробки.
Немецкий тип - то, что мы привыкли называть "евроокно" (одинарные створки, два или три контура уплотнителей, стеклопакет), но иногда этим термином обозначают окно, защищенное с внешней стороны алюминиевыми накладками.
Норвежский тип - окно с одинарными створками и стеклопакетом, вставляемым не изнутри, а со стороны улицы (конструкция с наружными штапиками).
Финский тип - окно с раздельными створками, как правило, связанными друг с другом скользящими соединителями.
Французский тип - окно, начинающееся от пола и объединенное с целиком остекленной дверью.
Шведский тип - окно со спаренными створками: во внутреннюю вставлен стеклопакет, в наружную - стекло.

Оконные блоки с одинарными створками (аналог окон из ПВХ) получили в наши дни наиболее широкое распространение. Створки изготовляют из профилей, ширина которых (наибольший размер сечения между лицевыми поверхностями) составляет 68 или 78 мм (а иногда - 88 мм и более). В первом случае можно установить стеклопакет толщиной до 36 мм, во втором - до 44 мм. Конструкция притвора обычно предусматривает два контура уплотнителей, но иногда делают и третий, средний контур. Спаренная конструкция также всем хорошо знакома: именно такие окна устанавливали в домах массовой застройки до конца 90-х гг. ХХ в. Но их современная версия имеет несколько отличий: во-первых, у притвора есть как минимум два контура уплотнителей; во-вторых, створки скрепляют не винтами, а защелками; в-третьих, во внутреннюю створку вставляют не листовое стекло, а стеклопакет (чаще всего однокамерный). При раздельной конструкции обе створки независимо подвешены на петлях к коробке (принцип остекления тот же самый: внутренняя створка - стеклопакет, наружная - одинарное стекло). Створки могут быть связаны друг с другом посредством скользящих соединителей - в этом случае, как и при спаренной конструкции, запирающей фурнитурой оснащена только внутренняя створка.

Что лучше - одинарные, раздельные или спаренные створки? Однозначного ответа на этот вопрос не даст ни один специалист. Даже ярые сторонники той или другой схемы признают, что теплоизоляционные свойства окон как с раздельными и спаренными створками (однокамерный стеклопакет и стекло), так и с одинарными створками, в которые вставлены двухкамерные стеклопакеты, примерно равны. Достоинство окон со стеклопакетом и стеклом - широкая (до 175 мм) коробка, обеспечивающая высокую прочность монтажного шва и защиту от промерзания откосов. Такие окна обладают повышенными звукоизоляционными свойствами: разное расстояние между стеклами значительно снижает резонансный эффект. Кроме того, в пространстве между створками можно монтировать жалюзи, а при раздельной конструкции - даже съемные защитные решетки. Однако учтите, что как минимум 2 раза в год придется мыть не две, а четыре поверхности. При значительной разнице температур наружного и внутреннего воздуха не исключено запотевание стекла, установленного во внешнюю створку. И наконец, окна раздельной конструкции могут быть снабжены только поворотной фурнитурой.

Окна для дачи

"АБС-Строй"Окна старой конструкции, рассчитанные на применение листового стекла (чтобы отличить их от новых окон, производители стали называть первые столяркой), по-прежнему пользуются спросом - в основном среди тех, кто строит "бюджетный" дачный дом. Такие окна производят некоторые старые деревообрабатывающие комбинаты, а кроме того, небольшие мастерские, не располагающие современным оборудованием. Как правило, окна изготовляют из цельного массива хвойных пород и оснащают простейшей фурнитурой, а красит их и стеклит обычно сам застройщик. Цены на подобные оконные блоки колеблются в диапазоне 1000-1500 руб. за 1 м 2 . Выбирая окна в магазине, проследите, чтобы древесина имела радиальный распил (рисунок волокон выражен неярко, а их направление - строго продольное), была хорошо высушена и лишена серьезных дефектов: больших сучков, трещин, поражений грибком, а также участков с рыхлой сердцевиной.

Тайны, покрытые лаком

Как только на российском рынке появились первые образцы деревянных "евроокон", владельцы небольших столярных цехов решили наладить производство аналогичных изделий. Реализация этого проекта сулила немалые прибыли, так как спрос во много раз превышал предложение и цены на импортные деревянные окна были просто космическими. Увы, без современного оборудования и при недостаточной квалификации мастеров попытки изготовить деревянные "евроокна" заканчивались неудачей.

Современное деревянное окно - технологически сложное изделие. Цикл его производства включает сушку пиломатериалов в сушильной камере (влажность дерева должна быть в пределах 10-14 %), удаление дефектов, склеивание бруса - сращивание ламелей на микрошип по длине и набор на гладкую фугу по толщине (длина реек зависит от сорта древесины и колеблется в широком диапазоне 40-1500 мм, а толщина обычно составляет 22-30 мм), его калибровку и профилирование, сборку коробок и створок, их шпаклевку и шлифовку, покраску и, наконец, установку фурнитуры и стеклопакета. Сейчас на российском рынке представлена продукция компаний "Баварские окна", "Балтийский трест", "Европейские окна", "Окна РОСТа", "Окна Хоббит", "Северные окна", ЮККО (все - Россия), "ЕвроТииви", "Петро-Домус" (обе - Россия - Финляндия), Alavus, Domus , Lammin Ikkuna, Profin, Tiivi (все - Финляндия), Fenestra (Финляндия - Эстония), SPF nster, Joinex (обе - Швеция), Lapeyre (Франция), Capoferri, Finestre (обе - Италия), Urzedowski (Польша), R dupis (Литва), Strobel (Германия), Gaulhofer (Германия - Австрия) и др. При этом изделия отечественных изготовителей явно преобладают. Западные компании владеют крупными заводами и осуществляют полный производственный цикл, некоторые - начиная с заготовки древесины и заканчивая изготовлением стеклопакетов. Среди российских предприятий некоторые сами склеивают и профилируют брус ("Баварский дом", "Окна Мастер", ЮККО и др.), но есть и те, кто работает с готовым профилем, в основном отечественного производства. Стеклопакеты, как правило, заказывают на специализированных заводах (за исключением компаний "Северные окна", ЮККО и некоторых других, имеющих собственные линии по производству стеклопакетов).

Воздуха!

Все типы современных окон обеспечивают очень высокую степень герметичности помещения. При щелевом проветривании (откидывание створки либо ее приоткрывание с фиксацией ограничителем) поток холодного воздуха зимой все же чересчур интенсивен. Хорошо зарекомендовали себя встраиваемые вентиляционные клапаны, гарантирующие строго дозированное поступление (система регулируется автоматически) уличного воздуха. Хотя первоначально вентиляционные клапаны были разработаны для пластиковых окон, сегодня ими все чаще оснащают окна из дерева. Что касается окон раздельной конструкции, для них инженеры компании Tiivi создали несколько иную систему, которой окно можно оснастить только на заводе. Принцип ее действия таков: уличный воздух поступает через воздухозаборные отверстия, профрезерованные в боковых брусках оконной коробки, в пространство между стеклом и стеклопакетом, где слегка нагревается. Затем через клапан, встроенный в верхний брус коробки и снабженный сетчатым фильтром, воздух проходит в комнату.

Большинство производителей окон одинарной конструкции используют для коробок и створок профили из трехслойного клееного бруса. Этот способ склейки позволяет добиться стабильности геометрии деталей. Заводы Alavus, Domus и SPF.о.nster работают с тщательно высушенным и отобранным цельным массивом (в основном северной сосны), удаляя дефекты и сращивая бруски по длине.

Увы, приходится признать, что инновации в сфере производства деревянных окон, позволяющие повысить качество готовой продукции либо снизить ее себестоимость, принадлежат зарубежным компаниям. Значительная часть этих новых разработок касается конструкции оконного профиля. В частности, фирма Profin первой создала деревянную профильную систему для окон, открывающихся наружу. Завод Urzedowski запатентовал изготовление пяти- и шестислойного бруса, две ламели которого наклеены на боковые торцы "пирога", - такая схема значительно повышает способность профилей противостоять изгибающим нагрузкам. Комбинированный четырехслойный клееный брус с двумя внутренними ламелями из ели и двумя внешними (толщиной 5-15 мм) из дуба либо тремя ламелями из ели и ламелью из дуба со стороны помещения, впервые примененный фирмой Joinex, позволяет существенно уменьшить себестоимость окон, увеличив при этом их теплоизоляционные свойства.

Законный вопрос

Многих потенциальных покупателей волнует вопрос: можно ли заменить в деревянном окне стеклопакет, если он случайно разобьется или с ним произойдут иные неприятности - например, разгерметизация? (это довольно редко, но все же бывает - увы, определенный процент бракованных изделий проходит даже самый жесткий контроль на крупных предприятиях.) Что ж, беспокойство это вполне оправданно. В деревянном окне заменить стеклопакет намного сложнее, чем в пластиковом, так как обычно он вклеен в створку силиконовым герметиком, штапик прочно прикреплен к створке шпильками, а нередко еще и приклеен. Извлечь стеклопакет без повреждения штапика, как правило, не удается. Если окно отечественное, то, обратившись в компанию, продавшую вам окна, можно решить проблему за 1-2 нед: стеклопакет нужного размера и штапики соответствующего цвета будут изготовлены на основании технической документации. Если же окно импортное, конечно, фирма-поставщик не откажет вам в помощи. Но, поскольку все комплектующие доставляют с завода-изготовителя, ждать придется не менее 2 мес. Столь продолжительное ожидание обычно не устраивает клиентов, и им приходится обращаться в российскую фирму, которая доставит и смонтирует новый стеклопакет, постаравшись подобрать штапики по цвету.

Среди российских ноу-хау можно назвать профили из термообработанной древесины, практически не подверженной гниению и короблению (ЮККО), а также запатентованный корпорацией СВИГ трехламельный профиль с внутренним слоем из твердого пенополиуретана. Эта же компания одной из первых предложила фанеровать сосновый профиль шпоном ценных пород дерева. И наконец, ей принадлежит патент на оригинальное угловое соединение с зарезкой профилей под углом 45 и их скреплением шпонкой из полиамида в виде двойного ласточкиного хвоста. Как считают некоторые специалисты, конструкция с угловым соединением "на ус" обладает лучшими потребительскими качествами, так как торцы профилей надежно защищены от влаги. Заметим, однако, что увлажнение торцов профилей коробки при шиповом соединении возможно, лишь когда монтаж окна произведен с нарушением технологии (неграмотно выполнен монтажный шов).

Защитники дерева

Долговечность деревянных окон во многом зависит от качества отделки, и их сравнительно высокая цена далеко не в последнюю очередь связана с большими затратами времени и ручного труда на эту операцию. Ведущие фирмы-производители используют лакокрасочную продукцию таких всемирно известных компаний, как Akzo Nobel (Нидерланды), Teknos, Tikkurila (обе - Финляндия), Rhenocoll Werk, Zobel Chemic (обе - Германия), и покрывают свои изделия последовательно разными по свойствам составами: порозаполнителем, грунтовкой и финишными лаками (тонирующими либо бесцветными) или эмалями. Как правило, изготовители окон применяют систему шпаклевок, защитных и защитно-декоративных составов, выпускаемых под одной торговой маркой; из них наиболее популярны в России Zowosan (Zobel Chemic), Rhenocoll (Rhenocoll Werk). Финские компании пропитывают оконные профили антисептиком в условиях вакуума - при этом защитный состав проникает глубоко (на 1,5-2 мм) в поры древесины и предохраняет ее от поражения грибком даже при повреждении покрытия. К сожалению, у российских производителей такого оборудования пока нет.

Даже современные лаки и краски способны защищать изделия из дерева от атмосферных воздействий лишь в течение сравнительно недолгого времени (3-7 лет). Особенно страдают окна, выходящие на южную сторону, а также на крупные автомагистрали (взаимодействие с угарным газом - СО - ведет к окислительной деструкции полимеров, являющихся основой большинства современных лаков и красок). Поэтому производители рекомендуют в городе 1 раз в 2 года, а за городом 1 раз в 3-4 года наносить на краску слой полироля, и тогда срок службы покрытия возрастет до 20-25 лет. Такие полироли входят в окрасочные системы и всегда есть в ассортименте производителей деревянных окон.

В последние годы для защиты деревянных рам и створок от атмосферных воздействий пробуют применять полимерные ламинирующие пленки. Возможно, эта технология намного облегчит жизнь "окновладельцам", однако стоит подождать, пока она пройдет проверку временем.

Лучший способ защиты поверхностей, обращенных к улице, - декоративные профили из алюминиевых сплавов или пластика. Чаще всего накладкой-отливом закрывают нижний профиль оконной коробки. В более дорогих моделях коробка и створка полностью отделаны подобными профилями по периметру (у некоторых финских окон внешняя створка целиком изготовлена из алюминия, но такое окно относится уже к комбинированному типу). Как правило, накладки крепят к дереву при помощи держателей из полиамида или твердого ПВХ либо вставляют их в паз профиля створки. В первом случае между накладками и деревянной поверхностью есть небольшой зазор (10-15 мм), позволяющий отдавать накопившуюся в оконных профилях избыточную влагу атмосферному воздуху; во втором - они примыкают друг к другу. Поскольку пластик обладает большим, чем дерево, коэффициентом теплового расширения, при его использовании конструкция держателей предусматривает свободное движение защитно-декоративного профиля. Защитно-декоративными профилями оснащают свои изделия почти все крупные производители. Сплошная алюминиевая облицовка увеличивает стоимость окна на 40-60 %, а пластиковая - на 20-30 %.

ЮККО Петли (а, г) изготовляют из стойких к коррозии сплавов, а их оси - из композитов, обладающих минимальным коэффициентом трения с металлом; ручки окон и балконных дверей (б, в) делают из нержавеющей стали, латуни, анодированного алюминия

Цены, сроки, гарантии

На цену окна влияет множество факторов. Попытаемся перечислить важнейшие из них:
страна-изготовитель (импортные окна cтоят в 1,5-2 раза дороже отечественных);
порода дерева (окна из сосны в 1,8-2,4 раза дешевле дубовых и в 1,3-1,5 раза дешевле окон из лиственницы);
способ склейки ламелей (при наружных ламелях, сращенных по длине, окно будет на 15-20 % дешевле);
конструкция (окна с раздельными и спаренными створками на 10-25 % дороже, чем с одинарными);
тип фурнитуры и стеклопакета;
размер окна (обычно 1 м 2 окон стандартных размеров - например 1460 1170, 1470 1460, 2070 1460 мм - обходится дешевле на 20-40 %, чем окон, изготовленных по размерам заказчика; это относится и к продукции зарубежных предприятий, но у них иные стандарты, и габариты окон не соответствуют размерам проемов в наших типовых домах; за окно площадью менее 1 м 2 почти всегда придется выложить полную стоимость 1 м 2);
объем заказа и сроки изготовления (на большой заказ можно получить скидку до 15 %, при срочном заказе вы заплатите дополнительно не менее 20 %, а если согласитесь подождать, то можете сэкономить).

Если вы выбрали фирму - поставщика импортных окон, от визита замерщика до доставки готового комплекта пройдет примерно 3 мес. Отечественные компании выполнят заказ быстрее - за 3-8 нед.

Большинство фирм дают комплексную гарантию: на конструкцию изделия, фурнитуру, лакокрасочное покрытие, монтаж, возможное повреждение стеклопакета по вине компании (трещина-"луч" из-под штапика). Гарантийный срок на окна отечественного производства обычно составляет 3 года. Представители иностранных изготовителей дают 5-летнюю гарантию, но только при условии, что монтировали окна их мастера.

Подводя итоги, отметим, что, согласно оценкам специалистов, доля деревянных окон на нашем рынке постепенно будет расти. И это вполне понятно: недостатка в материале мы пока не испытываем, а верных сторонников у массива хватало всегда. Так произнесем же вслух: "Не сегодня-завтра современные деревянные окна будут доступны каждому", - и постучим по дереву.

Прежде чем решать вопрос об установке, вам нужно разобраться, а вообще какие бывают окна. И в этом вам помогут наши специалисты.

Материал

Основное различие, которое сразу приходит в голову – это материал, из которого и делаются оконные конструкции. Давайте сейчас и рассмотрим доступные вам варианты.

Металлопластиковые

Однако такого типа окна могут стоить даже больше чем металлопластиковые, так как само дерево нужно будет высушить, а на сушку уходит немало времени.

Комбинированные

В комбинированных конструкциях производители стараются использовать различные материалы, добиваясь того, чтобы окно стало именно идеальным. Это может быть:

Дерево и пластик
Дерево и алюминий и т.д.

Самый распространенный вариант – алюминиево-деревянный. Алюминиевое покрытие надежно защищает дерево от внешних раздражителей. Кроме того, такие окна вообще не нуждаются в ежегодной покраске, которая неизбежно нужна для деревянных рам.

Существует даже тройной симбионит:

Дерево (используется для декора)
Пластик (обеспечивает теплозащиту)
Металл (предотвращает воздействие атмосферных осадков)

Итак, размышляя, какие бывают окна в домах, мы плавно переходим к их типам.

Тип окон

Среди типов по использованию можно выделить:

Мансардные
Обычные

И если с обычными все ясно, то насчет мансардных нужно уточнить:

Во-первых, такой тип окон отличается определенными конструктивными характеристиками, ведь их будет осуществляться именно в крышу, а не в стеновой проем;
Во-вторых, мансардные окна предусматривают различные варианты открытия, как нараспашку, так и на проветривание.

Иначе говоря, если вам нужно окно в крышу, купить и вставить обычное если и получится, то, по сути, ничего хорошего из этого не выйдет.

Составляющие окон

На глухие;
На открывающиеся нараспашку;
Открывающиеся на проветривание;
Комбинированные (засчет установки специальной фурнитуры могут открываться как нараспашку, так и на проветривание).

Вот такие вот бывают окна, а какие подойдут именно вам – решать, опять же, только вам, и надеемся, ваше решение вас же не разочарует!

Конструкции оконных рам (переплетов) очень разнообразны. В основном выбор той или иной конструкции зависит от желания и вкуса владельца будущего дома, от традиций и от возможностей.

Дерево является традиционным натуральным материалом при изготовлении.

Изготовить деревянные оконные рамы возможно своими руками.

Конечно, этот процесс требует определенных навыков и знаний, но тому, кто имеет огромное желание сделать все своими руками, под силу любой вид строительных работ, даже изготовление окна. Рама оконная своими руками требует от мастера особой аккуратности и точности при изготовлении.

Еще одним немаловажным фактором при выборе оконной конструкции является размер окна, месторасположение строения и то, на каком этаже будет располагаться будущее окно. Изготавливая оконные рамы своими руками, вы гарантируете неповторимость и индивидуальность ваших окон.

Конструкции

Конструкции оконных переплетов делятся на несколько типов.

Конструкция оконных переплетов подразделяется на следующие виды:

глухие переплеты;
створные (открывающиеся) — створок может быть разное количество (от 1 до 3);
подъемные;
раздвижные;
с дополнительной установкой фрамуги или форточки (одной или нескольких).

Деревянные оконные рамы створного характера чаще всего выполняются с использованием трех элементов. Это две открывающиеся створки и закрепленная над ними фрамуга. Фрамуга может быть глухой, открывающейся либо отсутствовать вовсе.

Составными частями створок и фрамуги окна являются обвязки (верхние, нижние и боковые) и горбыльки (импост). Для углового соединения обвязок используют двойной шип, а для соединения горбыльков с обвязками — одиночный шип на клею, применяя для более надежного закрепления нагели.

Процесс изготовления требует от мастера определенных навыков и знаний, а так же аккуратности и точности. Но тому, кто имеет огромное желание сделать все своими руками, под силу любой вид строительных работ.

Прежде чем начать изготовление, приготовьте необходимые инструменты:

рейсмус;
стамеска;
строительный ножик;
ножовка;
наждачная бумага (для зачистки);
шуруповерт либо электродрель с насадками-сверлами;
рубанок;
угольник;
карандаш либо маркер;
линейка или рулетка.

Технология изготовления

Для того чтобы изготовить деревянные оконные переплеты, необходимо подобрать бруски (квадратные или прямоугольные) надлежащего качества. Они должны быть сухими и не иметь сучков. Качество изготовленных рам должно быть на высоком уровне, так как они имеют большое значение при сохранении тепла в доме.

Профили для окна с одним и двумя стеклами

Первым делом необходимо качественно обработать брусок с одной стороны.
Затем при помощи рейсмуса наметить риски на второй, а также третьей сторонах. Четвертую сторону выровнять по намеченным рискам, применяя строгание.
После этого можно выполнять строгание второй стороны. Важно добиться прямых углов между сторонами бруска.
Далее, используя рейсмус, необходимо разметить первую и четвертую стороны, после чего выполнить строгание третьей стороны бруска.
Теперь, когда все бруски обработаны таким способом, можно приступить к устройству фальцев. Устройство фальцев выполняется так, чтобы в готовой раме их расположение было в одной плоскости. Иначе не будет нужной степени уплотнения стекла.

То, какого размера будут фальцы, напрямую зависит от вида уплотнения и стекла, точнее, его толщины. Если в качестве уплотнения будет использоваться штапик, то фальцы нужно делать шире, чем при использовании в качестве уплотнителя замазки.

Еще один фактор, влияющий на размер фальцев, — толщина самих брусков обвязки, а также горбыльков. Не забудьте, что чересчур узкие фальцы будут легко пропускать ветер.

Соединения, в которых используются шипы, подвергаются особо тщательному выполнению, такому, которое позволяет с высокой плотностью деталям заходить друг в друга, не допуская зазоров и перекосов. Для изготовления (выпиливания) шипов используют ножовку с мелким и узким полотном.

При выполнении сборки конструкции окна особое внимание следует обращать на углы соединения частей. Перпендикулярное положение проверяют с помощью угольника. Створки наружного характера, у которых ширина больше чем 700 мм, скрепляются с помощью металлических угольников.

Соединение может выполняться как со стороны пространства между стеклами, так и с наружной стороны. Если переплеты носят летний характер, то угольники располагают с внутренней стороны.

В процессе изготовления, в тех местах, где имеется взаимное примыкание створок и фрамуг, необходимо выбрать четверти, которые затрудняют продувание через притворы. Створки обрабатывают с помощью нащельников, которые закрывают щели притворов.

Чтобы снизить проникновение воздуха в дом, по всему периметру притвора в раме располагают уплотнение. Это может быть поролон, губчатая резина, шнур и так далее.

Если в конструкции рамы присутствуют створки, форточки или фрамуги наружного характера, нижнюю обвязку необходимо делать с канавкой и отливом, то есть капельником, предназначенным для сбора капель, стекающих по стеклу.

При выполнении действий по сборке и подгону переплетов обратите внимание на достаточно плотное прилегание притворов между собой и по отношению к коробке, точнее, к ее четвертям. Если этого не делать, то через щели в дом будет попадать пыль, а в холодное время года создавать утечку тепла.

Чтобы снизить проникновение воздуха в дом, по всему периметру притвора в раме располагают уплотнение. Это может быть поролон, губчатая резина, шнур и так далее. Главное, чтобы этот уплотнитель обладал такими свойствами, как упругость, долговечность и прочность. Для этих же целей используют нащельники.

Виды переплетов окна

Решетчатые рамы используются для остекления веранд, балконов, террас.

Одним из видов переплетов являются решетчатые рамы. Они используются для того, чтобы выполнить остекление веранд, балконов, террас и тому подобных помещений. Они бывают створными, либо с форточкой, встроенной в раму.

Одной из особенностей таких рам является использование стекол маленького размера. Недостатком считается небольшая световая площадь, так как в конструкции присутствует большое количество горбыльков.

Другой вид оконных рам — спаренные переплеты. Чаще всего они используются в гражданском виде строительства. Их конструкция подразумевает наличие двух переплетов (внутреннего и наружного), которые соединяются между собой с помощью петель и прижаты с использованием винтов-стяжек. Навешивают такие переплеты на общие петли.

Бывает и такое, что внутренние переплеты выполняют «глухими». В летнее время они снимаются за ненадобностью, а в зимнее — устанавливаются на место.

Зная технологию изготовления деревянных рам, вы легко сможете украсить свой дом окнами, выполненными своими руками.

Сегодня окна производятся из разнообразных материалов и могут иметь самую разную форму. Исходя из этого можно задать вопрос: какие бывают окна? Правильным ответом на вопрос будет классификация изделий.

Например, их можно разделить на виды по материалу, который используется для их изготовления:

ПВХ конструкции;
деревянные;
алюминиевые;
окна комбинированного вида.

Кроме материала, разделить на группы рамы можно по конструкции:

спаренные;
раздельные;
одинарные.

Сегодня изделия могут быть с одинарным остеклением либо со стеклопакетом.

Классификация окон по материалу

Сегодня системы изготавливаются по очень сложным технологиям, благодаря чему достигается отличный результат в тепло- и звукоизоляции. Большой популярностью сегодня пользуется продукция, изготовленная из ПВХ. Но для тех, кто отдает предпочтение классическому варианту, деревянные рамы тоже изготавливаются по новым технологиям. В результате готовое изделие кардинально отличается от старых деревянных.

Металлопластиковые.

Металлопластиковые конструкции известны миру более 50 лет. На территории нашей страны они появились значительно позже. Все изделия завозились из других стран, поскольку отечественное производство было не налажено. Сегодня, используя технологию ведущих марок, продукцию изготавливают на территории страны. Металлопластиковое устройство состоит из:

поливинилхлоридного профиля;
усилителя из оцинкованной стали, который располагается внутри камер профиля;
высококлассной фурнитуры;
стеклопакета.

С помощью ПВХ профиля в производственных условиях можно создать окно совершенно разной конфигурации.

Алюминиевые окна.

Алюминий у многих ассоциируется с промышленными зданиями, офисами, магазинами. Именно в таких заведениях чаще всего используются алюминиевые оконные рамы. Благодаря своей прочности такие рамы устанавливают в домах, где они будут подвергаться интенсивным нагрузкам. Также очень часто такие металлические рамы используются для возведения зимних садов, остекления балконов. Именно такая рама позволит создать окно больших размеров.

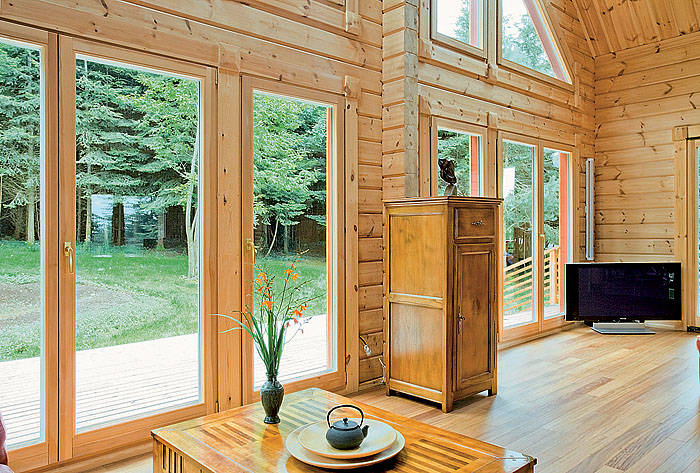

Деревянные окна.

Раньше в домах устанавливались только деревянные окна, которые со временем деформировались, образовывались щели, через которые терялось тепло и заходил холод. Сегодня же, для того чтобы создать деревянное окно, используются новые технологии. Для изготовления таких окон используется твердая порода древесины либо трехслойный брус. Именно использование клееного бруса полностью исключает возможность любой деформации. Остекление представляет собой современные стеклопакеты одно- или двухкамерные.

Вернуться к оглавлению

Комбинированная разновидность окон

По мнению специалистов, такие окна в скором будущем займут лидирующие места в области остекления. Это связано с тем, что в таких окнах используется несколько материалов, к примеру, дерево и алюминий, дерево и пластик и т.д. Вобрав в себя самые лучшие качества используемых материалов, такие окна прослужат очень длительное время, не доставляя лишних хлопот в своем обслуживании.

Самым ярким вариантом комбинированного окна является конструкция, выполненная из трехслойного профиля. Первый слой декоративный, выполненный из древесины. Второй слой изготовлен из металла, он защищает конструкцию от воздействия окружающей среды, а также придает раме жесткость и устойчивость. Третий слой выполнен из поливинилхлорида, основной целью использования этого материала является значительное увеличение теплоизоляционных качеств.

Вернуться к оглавлению

Основные особенности

Окна — это источник естественного освещения в квартире и доступ к свежему воздуху. Особенно это важно в квартирах, где вентиляционные системы работают не так хорошо.

Но при этом они создают значительно большие теплопотери в холодное время года. Именно через остекление теряется самое большое количество тепла. Для того чтобы значительно сократить такие потери, необходимо правильно подобрать профиль, уточнить конструкцию стеклопакета, проконтролировать все места соединения. Дополнительными мерами для сохранения тепла могут стать жалюзи и шторы.

Стеклопакеты.

Очень большую роль в сохранении тепла играет количество стекол в стеклопакете. Есть варианты окон с одним стеклом, но теплопотери в таком случае будут максимальными.

Стеклопакет, в котором установлено два стекла, образует некую воздушную прослойку, которая снизит потерю тепла. Современные стеклопакеты могут иметь два или три листа стекла. Дополнительно пространство между ними заполняется сухим воздухом или газом.

Все стыки закрыты уплотняющими профилями.

Кроме света через окна в помещение проникают посторонние звуки и шум. Звукоизоляция будет зависеть от количества и толщины стекол. Чтобы минимизировать прохождение посторонних звуков, стоит позаботиться об уплотнении всех стыков, не только оконной конструкции, но и мест соединения окна с проемом.

Выбирая систему, стоит особое внимание уделить типу открывания. Сегодня, благодаря фурнитуре, изделия могут быть:

откидными;
поворотными;
поворотно-откидными;
глухими;
раздвижными.

Глухая конструкция.

Такая конструкция не предполагает открывание створок. Изделие стоит намного дешевле, чем другие варианты, и является максимально надежным. Его применяют в домах достаточно редко, поскольку его практически невозможно помыть с улицы, если оно расположено не на первом этаже. Единственным вариантом может стать полное извлечение стеклопакета и последующая установка его на место. Глухие окна могут быть установлены на боковых стенках балкона либо в подъездах. Они также могут быть установлены в частных домах в качестве источника естественного света в коридоре или террасе.

Откидная конструкция.

Если окно оборудовано откидной фурнитурой, его можно открыть в положение проветривания (вертикальное открывание). Обычное открывание в таком случае недоступно. Как и глухое окно, такая конструкция не имеет доступа к внешней стороне, что препятствует очистке окна. Такое окно можно установить в месте, где полное открывание не сможет быть осуществлено. Такое возможно, если планировка дома не имеет достаточного места, чтобы позволить створке полностью открываться. Но, в отличие от глухого, такое окно дает возможность получить доступ к свежему воздуху.

Поворотная конструкция окна.

Поворотная конструкция открывается традиционным образом. Такой метод позволяет получить доступ к внешней стороне и соседним створкам. За такой конструкции очень просто и удобно ухаживать. К недостаткам можно отнести необходимость свободного пространства, которое позволит свободно открывать створки. Подобные элементы устанавливаются практически в любом помещении.

Поворотно-откидная конструкция.

Самый востребованный и распространенный вид открывания. Т.е. позволяет открывать как в классическом варианте, так и оставлять элемент в положении проветривания. Устанавливаются тоже практически везде.

Раздвижная система.

Такая система открывания металлопластиковых окон появилась относительно недавно. Такой метод открывания позволяет открыть все окна полностью даже в самом узком помещении. Чаще всего используется такая система на лоджиях и балконах. Качество окон с такой системой открывания ничем не отличается от привычной системы открывания. Все стыки полностью герметичны и не пропускают холодный воздух внутрь.
