Установка и чистка предохранительного клапана для бойлера. Почему предохранительный клапан очень важен при работе водонагревателя Водонагреватель создает давление на предохранительный клапан

При обустройстве системы альтернативного горячего водоснабжения, устанавливается предохранительный клапан для водонагревателя, принцип работы которого, очень хорошо известен специалистам.

При необходимости установить водогрейного оборудование самостоятельно, необходимо знать не только конструктивные особенности, но и основные правила монтажа такой арматуры.

Накопительные бойлеры являются популярными бытовыми устройствами, предназначенными для нагревания воды.

Водогрейное оборудование накопительного типа может различаться конструктивными особенностями, но преобладающее, большинство таких приборов представлено металлическими резервуарами для воды с установленными нагревательными элементами в виде ТЭНов.

Водогрейное оборудование устроено таким образом, что внутри резервуара постоянно находится одинаковое количество воды, объём которой восполняется по мере необходимости.

В процессе нагрева происходит естественное расширение воды и увеличение изначального объёма жидкости примерно на 2,5-3,0%. Таким образом, количество воды в резервуаре, рассчитанном на 100 л, в результате нагрева до 80 о С увеличится примерно на три литра.

Предохранительный обратный клапан для бойлера на резьбе 1/2″ без флажка

Отсутствие выраженного сжимания жидкости может спровоцировать разрыв стенок резервуара и образование течи разной степени выраженности.

Кроме всего прочего, причиной выхода водогрейного устройства из строя может стать слишком высокое давление в водопроводной магистрали. Если водопроводная сеть характеризуется уровнем давления выше 6 Атм., то возникает необходимость установки специального редуктора.

В условиях отсутствия расхода горячей воды и при сохранении уровня нагрева, могут возникать проблемы, представленные избыточным давлением, что часто становится причиной выхода из строя водогрейного оборудования.

Как функцию выполняет клапан?

Для чего нужен предохранительный клапан для водонагревателя и как он работает? Многие потребители самостоятельно модернизируют водогрейное оборудование, удаляя обратный клапан.

Безусловно, в условиях достаточно высокого и стабильного давления внутри водопроводной системы, такой вариант будет корректно функционировать в течение некоторого времени, но первый же сбой вызывает выход устройства из рабочего состояния.

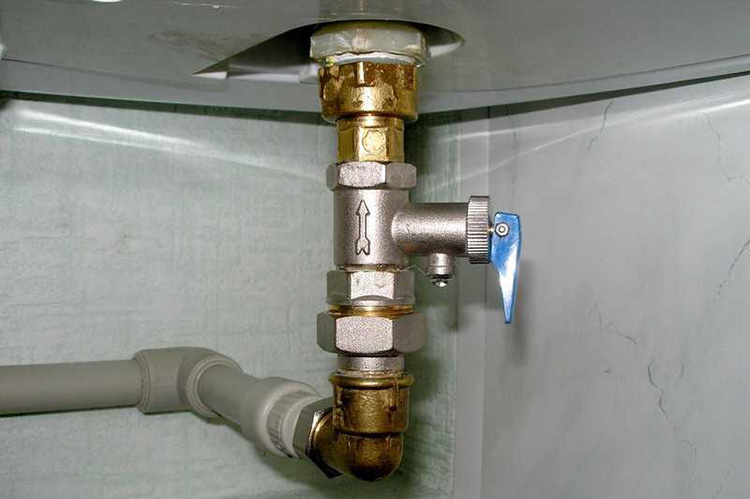

Клапан на водогрее

Например, при недостаточном давлении внутри трубопровода, происходит процесс естественного вытеснения горячей водой холодной жидкости с её перемещением обратно, в водопроводную систему. Результатом становится оголение нагревательных элементов и их неминуемый, достаточно быстрый перегрев.

Перегоревшие нагревательные элементы не способны полностью нарушить безопасность эксплуатации водогрейного прибора, а вот сильно раскалившиеся ТЭНы вызывают резкий подъём давления в водопроводной системе.

В этом случае, попадание воды на раскаленный нагреватель вызывает её испарение, молниеносный рост давления и гарантированный сильный разрыв резервуара водонагревателя, с выбросом кипятка и пара наружу. Чтобы предотвратить подобные проблемы, используется предохранительное клапанное устройство.

Устройство предохранительного клапана для бойлера

Следует помнить, что предохранительное устройство препятствует подаче воды из нагревателя в систему водоподачи, сглаживает вероятные колебания давления и предотвращает образование мощных гидравлических ударов, способствует сбросу избыточной воды через штуцер и обеспечивает безопасность эксплуатации водогрейного оборудования.

Конструкция клапана

Устройство предохранительного клапана для водонагревателя или так называемая «группа безопасности», в зависимости от конструкции, может иметь некоторые особенности.

Выпускаются следующие устройства:

  • предназначенные для водогрейного оборудования объёмом не более 100 л;
  • обслуживающие бойлеры объёмом в пределах 100-200 л;
  • встраиваемые в водонагреватели с ёмкостью бака 200 л или более.

Особенностями клапанных устройств первой категории является доступная стоимость и неразборный тип корпуса. Они отличатся коротким сроком эксплуатации, но вполне могут достаточно часто заменяться. Именно такими устройствами чаще всего комплектуются бюджетные модели водонагревателей.

Второй тип «группы безопасности» дополняется шаровым краном и специальным патрубком для выполнения подключения к канализационной системе. Чаще всего, такие устройства выполняются в разборном корпусе, что делает возможным замену отдельных неисправных элементов.

К самым дорогостоящим и наиболее современным клапанным устройствам относятся «группы безопасности», которые используются в водогрейном оборудовании с повышенной вместимостью резервуара. Такие устройства характеризуются дополнением стандартного оснащения, в виде манометра, редуктора давления, сетчатого фильтра и специального отстойника.

В процессе монтажа водогрейного прибора недопустимо заменять предохранительное клапанное устройство подрывным или аварийным клапаном, предназначенным для установки в системах отопления.

Зачем нужна рукоятка принудительного сброса?

Часто предохранительное клапанное устройство оснащается специальным рычагом, посредством которого осуществляется слив воды из резервуара водогрейного оборудования в ручном режиме.

Клапан со сливной ручкой позволяет выполнять легкое и удобное опорожнение накопительного бака водонагревателя при проведении любых ремонтных работ и с целью профилактического осмотра внутренней части резервуара или очистки его от скопившейся накипи.

Подводка воды к водонагревателю

Принцип работы предохранительного клапана

Предохранительное клапанное устройство, используемое в водогрейном оборудовании, правильнее было бы обозначить, как эффективную клапанную систему. Пара таких элементов располагается внутри латунного или никелированного перпендикулярно-образного корпуса.

Нижняя часть такого корпуса представлена обратным клапаном, который способствует предотвращению оттока воды из резервуара водогрея в условиях пониженного давления в водопроводной системе. Внутри перпендикулярного ответвления объёмного корпуса установлено другое клапанное устройство, задачей которого является выпуск некоторого количества воды при повышенном давлении.

Клапан с аварийным рычажком

Принцип функционирования предохранительного клапанного устройства достаточно прост:

  • в условиях заполнения бака водой и при открытом кране горячего водоснабжения, показатели давления внутри водогрейного оборудования ниже водопроводного уровня, что вызывает отжим тарельчатой пластины внутри обратного клапанного устройства;
  • при выравнивании показателей давления внутри водогрейного оборудования и водопроводной системы происходит поджим пластины к корпусным стенкам при помощи пружины, что способствует перекрытию поступления воды, внутрь водонагревательного агрегата;
  • в условиях включенного режима на нагрев, осуществляется относительно плавное повышение температурных показателей воды, и, соответственно, рост давления внутри системы до предельных показателей;
  • достижение пороговых показателей давления, стимулирует сжатие встроенной пружины на предохранительном клапане, что сопровождается открытием выходного отверстия к штуцеру. В этом случае происходит частичное стравливание воды до нормализации показателей, после чего пружинное устройство закрывает выход, и вода не вытекает.
  • принцип функционирования предохранительного клапанного устройства обуславливается подкапыванием воды из штуцера, что сопровождает нагрев и понижение уровня давления внутри водопроводной системы. Сливающаяся вода нуждается в отводе, поэтому используется специальный прозрачный патрубок, фиксируемый на выходе при помощи хорошо затянутого хомута.

Трубка, устанавливаемая на штуцер, должна быть армированной, но прозрачной, что позволит ей легко выдерживать избыточное давление и контролировать постоянную работоспособность клапанного устройства.

Предохранительное клапанное устройство относится к трубопроводной арматуре, которая предназначается для защиты водогрейных приборов от разрушения, в условиях избыточного давления.

Такой элемент позволяет выполнять автоматический сброс лишней жидкости в канализационную систему.

Работоспособность клапанного устройства может быть нарушена попавшей во внутреннюю часть грязью или в результате получения дисковой частью оборудования повреждений.

Именно по этой причине нужно обеспечить клапану регулярные профилактические осмотры, а при необходимости производить своевременную замену изношенных деталей аналогичными новыми элементами.

Видео на тему

Сложно себе представить нашу нормальную жизнь без горячей и холодной воды. Если в доме есть колодец или скважина, то пора задуматься над установкой бойлера. Монтаж водонагревателя можно провести своими руками.

Человек, который будет устанавливать водонагреватель, должен знать насколько важная установка предохранительного обратного клапана для водонагревателя. Какие бы ужасные аварии, связанные с обогревателями не были, все равно, есть люди, которые считают, что им не нужны советы. Данную информацию они сочтут ненужной.

Как бы нам не хотелось, но все же, есть очень важные детали в установке водонагревателя.

Самым популярным вопросом в поисковике для нагревателя воды является "обратный клапан для водонагревателя". Правильней, если мы будем говорить о предохранительном клапане. Эти два устройства имеют некоторые сходства, однако, в тоже время, они разные. Главная задача устройства - сделать пользование бойлером безопасным.

Устройство самого простого обратного клапана.

Перед собой вы видите цилиндр, вылитый из металла, с двух краев имеется резьба для "запаковки" в прямой участок трубы соответствующего калибра.

Далее мы видим так называемый тарелочный клапан. Он имеет форму диска, по краям которого располагается резина для герметизации. По центру же располагается штоке. Такое устройство клапана позволяет ему перекрывать внутренний поток воды.

Он создан для того, чтобы вода не пошла в обратную сторону. Принцип действия следующий. Если вода бежит в одну сторону, она давит на пружину. Пружина сжимается, и клапан пропускает воду. Если вода бежит в обратном направлении, пружина не деформируется и клапан не пропускает воду. Поскольку механизм не видно снаружи, для того, чтобы знать, в каком направлении движется вода, на клапане изображается стрелка. Чаще всего она рельефная.

Таким образом, вода будет поступать в бойлер, и никогда не побежит обратно в систему водоснабжения. Однако что будет, если давление будет слишком большое? В таком случае одним только обратным клапаном не обойтись.

Бойлер или электрический водонагреватель имеет весьма тонкую настройку. Если в него будет поступать слишком большое количество воды, он сломается из-за высокого давления. Поэтому нужен дополнительный клапан к обратному. Учитывая то, что подобное сочетание весьма популярно, их объединили в один «предохранительный клапан».

Его устройство следующее. На входе воды имеется резьба. Она позволяет накрутить на клапан трубу водоснабжения или даже шланг. На выходе воды, который подключается напрямую к бойлеру, расположена резьбовая муфта. Так клапан легче надевать на трубку бойлера.

Перпендикулярно к направлению воды в клапане, ниже тарелочного клапана имеется припаянный металлический цилиндр. Сбоку цилиндра есть отверстие. А внутри цилиндра - «срывной» клапан. Устройство «срывного» клапана такое же, как у обратного. Но пружина «срывного» клапана намного сильнее, и пропускает воду только тогда, кода будет достигнуто критическое давление. В таком случае вода будет выходить через выше упомянутое отверстие сбоку цилиндра.

Отверстие сбоку цилиндра или патрубок часто имеет рельефную поверхность, чтобы на него можно было надеть шланг, и вывести в канализацию.
С внешней вершины цилиндра может быть запаянная плоскость или резьбовая пробка с регулированным винтом. Но чаще всего можно наблюдать на этом месте рычажок. Он имеется для ручного сброса воды через патрубок.

Часто на предохранительных клапанах пишут, при каком давлении будет открываться «срывной» клапан и выпускать «лишнюю» воду.

Как работает бойлер и предохранительный клапан

1. После того, как электрический водонагреватель установлен, его можно эксплуатировать. Для этого вначале нужно наполнить бак водой. Давления в системе водоснабжения будет достаточно, чтобы обратный клапан, ведущий в бойлер, пропустил воду.

Далее из бойлера будет вытесняться воздух. Поэтому будьте готовы, что вода пойдет не сразу из смесителя. Давление будет создано за счет подпирающей из системы водоснабжения холодной воды. Как только вода пошла, закройте смеситель и ждите. Как только бак будет наполнен, внутренний насос в водонагревателе выключится, и вода внутри будет нагреваться. За счет нагрева воды будет образовываться пар, который создаст достаточное давление на выходе, когда на смесителе будет открыт кран горячей воды.

2. Представим, что предохранительный клапан не установлен. Если под давлением вода не выходит через смеситель, она ищет другой путь. Этим путем оказывается труба водоснабжения. В ней давление намного меньше, поэтому горячая вода начнет идти в обратном направлении, и со всех кранов, тогда как на смесителе установлена холодная вода, польется кипяток. Бойлер будет нагревать всю воду в трубах, потому как постоянно будет приходить новая. И внутренний градусник будет показывать, что воду нужно греть. И счет за электроэнергию будет заоблачным.

3. Бывает такое, что вода пропадает. Приходится ждать, когда приедет сантехник и все исправит. Но, пока воды нет, очень опасно, если будет неисправен клапан. Если клапан неисправен или отсутствует, вся вода вытечет. Хорошо, если датчик отключит нагрев. Но этого может не произойти. Тогда будет нагреваться воздух. От этого либо перегорит нагревательный элемент, либо треснет эмаль.

4. Возникает логичный вопрос: нельзя ли установить только обратный клапан?

Нет, это было бы катастрофой. Если Вы увидите такую картину, знайте: катастрофа может случиться в любой момент.

Что же может произойти?

Когда бойлер наполнен водой, и нагревается, выделяется пар. Вырастает давление внутри. Зачастую производитель предусматривает температуру нагрева и соответствующее давление.

Если давление вырастет до критической отметки, клапан откроется, и лишняя вода вытечет через «срывной» клапан. И давление в бойлере выравнивается.

Если давление растет, и выхода ему нет, это сулит еще одной проблемой: с внутренним давлением растет и температура кипения воды.

Если давление будет продолжать расти, водонагреватель станет настоящей бомбой, и разорвется от внутреннего давления. Последствия в таком случае разрушительные.

При 4-5 атмосфер температура кипения уже составляет 150 градусов по Цельсию. После этого можно ожидать, что бойлер вздуется. Стенки погнутся, из-за чего треснет эмаль или керамическое покрытие.

Но намного хуже - это резкое снижение давления. Как было указано выше, снижение давление и температура кипения тесно связаны друг с другом. Как только давление упадет, температура останется прежней, и ее будет более, чем достаточно, чтобы вся вода внутри бойлера превратилась в пар в считанные секунды. От чего произойдет взрыв.

Оно может произойти от того, что, пока давление росло, треснули швы, по которым спаивали конструкцию, и порвалась резина. Резкое снижение давления может произойти и попросту от того, что Вы откроете кран горячей воды.

Выводы по поводу необходимости клапана:

1. Вода из электрического водонагревателя не вытекает обратно в трубы, если давление в трубах ниже, чем в бойлере.

2. Клапан защищает бойлер от гидравлического удара и скачков давления.

3. Предохранительный клапан обеспечивает безопасность использования бойлера в случае, если не сработали другие системы безопасности. Он также поддерживает температурно-барический баланс.

4. Если на конкретной модели клапана есть рычажок, можно сливать воду, если понадобится, вручную.

Как правильно выбрать и установить клапан

Как правило, клапан идет в комплекте с самим бойлером. В таком случае, если клапан будет неисправен, Вы просто идете с неисправной моделью в магазин, и просите дать новый. Если же клапан не укомплектован, Вы должны посмотреть в документацию. В документации описывается, какое давление является для бойлера придельным.

Нельзя также брать клапаны «с запасом». Если клапан будет рассчитан га меньшее количество атмосфер, чем указано в документации, срывной клапан будет открываться при рабочем давлении, и вода будет вытекать постоянно. Это может также отразиться на счетах за воду.

Если на предохранительном клапане изображено большее количество атмосфер, чем максимально допустимое, этот клапан не спасет Вас от взрыва бойлера.

Для установки подсоедините клапан к патрубку холодной воды на бойлере. Как правило, патрубок холодной воды на бойлере имеет синий цвет.

Для герметизации соединения используйте льняную паклю и уплотнительную пасту. Если же проводка у Вас гнущаяся, достаточно резиновой прокладки
Как вариант, можно вставить сливной вентиль между клапаном и водонагревателем. Это значительно облегчит работу с бойлером или просто профилактику.

Единственное, за чем нужно следить - это за тем, чтобы:

1. Вентиль не должен прерывать поток между бойлером и клапаном. Запорная арматура в данном месте недопустима.

2. Вентиль должен устанавливаться на отводе тройника.

Установка обратного клапана на воду

Обвязка бойлера. Шаг за шагом.

Существует два способа обвязки водонагревателя. И оба будут представлены ниже. И в обоих вариантах наглядно видно, что без предохранительного клапана не обойтись.

1. Перед тем, как выбирать бойлер, необходимо выбрать место, которое Вы готовы уделить для него. Это может быть как настенный, так и напольный бойлер. Измерьте место, которое Вы готовы выделить под бойлер, и с этими замерами идите в магазин.

Учтите, что, когда бойлер будет установлен, он не должен мешать развернуться в ванной.

Также учтите, что должно хватить места для водопровода. Также нужно место для электропроводки. Очень часто устанавливается отдельный силовой кабель питания и отдельный автомат.

2. Зная высоту водонагревателя, можете высчитать, где будет нижняя его часть.

3. На обратной стороне бойлера есть крепления. Чаще всего это - кронштейн. Кронштейн имеет два отверстия на одном уровне. Чтобы его прикрепить к стене, используются крюки. Иногда используются другие способы крепежа. Часто инструкция по монтажу прилагается к водонагревателю.

4. Делаем разметку. Отмеряем расстояние от нижнего края бойлера - до планки. Переносим расстояние на стену. При этом используем как точку отсчета отметку, о которой говорилось во втором пункте.

5. С помощью уровня проводите две горизонтальные линии на уровне кронштейнов.

6. Нужно измерить расстояние между крюками. Часто это - 20 см. Но лучше иметь некоторый люфт, чтобы отрегулировать потом положение бойлера.

7. Переносим расстояние между отверстиями на кронштейне - на стену. А именно, на горизонтальные линии, намеченные в пункте 5. Если есть возможность, лучше избегать стыков между плитками кафеля для сверления отверстия для крюка. В противном случае во время сверления может пойти трещина.

8. Для подвеса используются следующие крюки: внешний диаметр дюбеля - 14 мм, а крюка в нем - 8 мм. Длинна крепежа - 8 см. Но часто крюки идут в комплекте.

9. В намеченных местах высверливаются дырки. В дырки вставляются дюбеля-пробки. В дюбеля-пробки закручиваются крюки.

10. Закручивать крюки необходимо на такую глубину, чтобы бойлер не ездил по ним, но и не в упор.

11. Бойлер висит. Внизу мы видим два патрубка: красный - выход горячей воды, синий - вход холодной.

12. Мастер может установить к патрубку дополнительный кран-тройник. Он, как было указано выше, позволит делать профилактику устройству. Перед установкой делается замер: считается количество оборотов до того, как тройник встанет на его место.

13. Тройник закрепляется паклей и пастой Unipac.

14. Тройник «запакован».

15. На перпендикулярно расположенный выход наматывается пакля, намазывается паста и вкручивается кран. Для надежности, при закручивании необходимо произвести минимум 3 витка. Ручка в итоге должна быть доступна для эксплуатации.

16. Устанавливая предохранительный клапан, обратите внимание: стрелка на клапане при монтаже должна смотреть в направлении бойлера.

17. Предохранительный клапан прикручивается непосредственно к нижней части установленного тройника. При этом поток воды не прерывается, и правило об отсутствии запорных устройств между клапаном и бойлером соблюдено.

18. Желательно, чтобы обвязка была разборная. Это позволит в нужный момент отключить прибор, и снять его. Для этого на оба входа шариковые запорные краны «американками» (накидными гайками).

19. Присоединяем к входу предохранительного клапана кран с накидной гайкой. В свою очередь к штуцеру будет примыкать фитинг, чтобы надеть на него трубу. Также впоследствии отсоединить ее будет совсем несложно.

20. Фитинг, который примыкает к клапану, может иметь 90 градусов наклона. Таким образом, труба сможет напрямую примыкать к стене. Естественно, если использовать один фитинг на 90 градусов, нужно прикупить и второй - чтобы труба располагалась вдоль стены.

21. На патрубок выхода горячей воды устанавливается обычный фитинг с переходом на полипропиленовую трубу. Это сделано ради эстетики - чтобы трубы «сгибались» на одном уровне. Поэтому ниже также будут установлены два фитина с углом в 90 градусов.

22. Проводятся сварочные работы. Трубы подводятся к патрубкам, которые будут отводить горячую и холодную воду, распространяя ее по дому.

23. Можно подключать бойлер к розетке, он будет нагревать воду. К патрубку на предохранительном клапане, по возможности, подключается трубка из ПВХ, второй конец которой опускается в канализацию, унитаз и т.п., чтобы не намочить пол.

Монтаж обратного клапана. Второй вариант

Второй вариант монтажа - это монтаж с гибкой подводкой.

1. Иногда трубы прячутся в стену ради эстетики, и из нее видно только два патрубка, к которым нужно подключать бойлер. На патрубках установлены обыкновенные шариковые запорные краны.

2. Для крепежа, патрубки обматываются льняной паклей и обмазываются пастой Unipac.

3. Сам кран надевается на патрубок вручную, а потом затягивается ключом. При этом барашек должен располагаться сверху.

4. На входном патрубке бойлера - обмотка.

5. Установка предохранительного клапана с рычагом. Да, можно обойтись без тройника, который был рассмотрен в первом варианте. Хотя при этом высушивать бойлер придется намного дольше для профилактики. Но это дешевле.

6. Клапан накручивается на паклю, и затягивается ключом. Следите за рычагом - он должен быть удобно расположен. Больше льняная пакля нам не понадобится.

7. Подключение гибкой проводки. Вечными считаются гофрированные шланги из нержавеющей стали. Резиновые часто подделывают, из-за чего в воде оказываются частицы резины для шин. Однако, чтобы избежать подобного, не бойтесь в магазине согнуть трубку до упора. Если она качественная - не сломается.

У владельцев, которые установили накопительный водонагреватель в своем доме, нередко возникают вопросы к работе его предохранительного клапана. Течь воды из этого устройства – это норма или поломка? И если виток воды должен иметь место, то в каких количествах и как часто? Устройство и принцип работы предохранительного клапана для бойлера мы уже рассматривали. Сейчас же расскажем, как определить неисправность этого устройства и как решить проблему его протечки.

Как вы уже знаете, предохранительный клапан для водонагревателя служит для сброса излишков давления из бака, которое появляется во время нагревания воды. При этом течь может происходить в нескольких случаях, каждый из которых рассмотрим подробнее.

Течь при выключенном бойлере

Смоделируем следующую ситуацию: водонагреватель отсоединён от сети, подача воды из водопровода включена (открыт кран на напорной магистрали). Из дренажного отверстия бойлера течёт вода. Причиной данного явления может быть как неисправность предохранительного клапана, так и повышенное давление в магистрали.

Чтобы найти причину протечки предохранительного клапана необходимо знать давление воды в водопроводе

Для определения виновника протечки надо измерить напор холодной воды в водопроводе. Дело в том, что если магистральное давление будет превышать принятое СНиП, то клапан откроется, и будет выполнять свои функции по сбросу излишков воды в канализацию. Большинство предохранительных клапанов водонагревателей, которыми производители комплектуют свои изделия, настроены на давление от 6 до 8 атмосфер. Максимальное давление, которое допускается СНиП в магистральных водопроводах, не должно быть больше 6 атмосфер. На деле же нередко бывает, что фактические показатели превышают нормативные на 1 — 2 атмосферы. Естественно, что предохранительный механизм при этом сработает.

Второй причиной протечек может быть сам клапан. Износ его тарелки или седла, ослабление пружины – вот те факторы, которые могут привести к негерметичности. Часто таким неисправностям подвержены дешёвые китайские изделия.

Нельзя сбрасывать с чаши весов и вероятность попадания под тарелку запорного механизма частичек накипи или мусора, что может случиться при аварийном сбросе давления или после слива воды из бойлера во время проведения профилактических или ремонтных работ.

В случае протекания предохранительного клапана ни в коем случае не удаляйте эту деталь из системы подачи воды к водонагревателю. Помните о том, что работа накопительного водонагревателя без предохранительного клапана запрещена и может привести к его взрыву.

Видео: К чему приводит работа бойлера без предохранительного клапана

Протекание клапана во время работы водонагревателя

Если водонагреватель включён в сеть и греет воду продолжительное время без существенного водоразбора, то виной постоянной протечки, скорее всего, является неисправный предохранительный клапан. Дело в том, что при первичном нагреве холодной воды её объем в бойлере увеличится примерно на 2-3%. Вот этот излишек жидкости и будет сброшен из бака. В дальнейшем же бойлер просто поддерживает температуру горячей воды, поэтому никаких протечек быть не должно, так что причину следует искать либо в поломке, либо в засоре предохранительного клапана.

Совсем другая картина должна наблюдаться при повышенном водоразборе, например, во время принятия душа: постоянно уходящий объём горячей жидкости непрерывно будет замещаться холодной водой. А вот при её нагреве и начнут появляться обозначенные выше излишки. Поэтому вытекание определенного количества воды из дренажного отверстия в этом случае является вполне логичным.

Устройство предохранительного клапана для водонагревателя

И третий вариант – при небольшом, растянутом во времени водоразборе. К примеру, мытьё посуды или приготовление пищи. При таком расходе горячей воды постоянной течи из дренажной трубки быть не должно, а вот периодическое вытекание капель жидкости как раз будет свидетельствовать о правильной работе водонагревателя.

Как устранить неисправность

Если причиной протечки является неисправный клапан, то его заменяют исправной деталью, настроенной на такое же рабочее давление. При замене, а лучше, ещё во время установки водонагревателя, старайтесь не использовать дешёвые китайские изделия. Помните, что от клапана напрямую зависит безопасность вашей семьи. Хорошие итальянские предохранительные клапаны с такой же неразборной конструкцией хоть и стоят в несколько раз дороже, но и покупаются один раз. Как показывает практика, в дальнейшем с ними нет никаких проблем. К дренажному выводу устройства присоедините гибкий прозрачный шланг. Это поможет визуально оценивать работу детали. Конец шланга выведите в канализацию или подходящую ёмкость.

Изделия от известных производителей надёжны и долговечны

Чтобы снять клапан для замены или прочистки понадобится сантехнический и разводной ключи. Работу выполняют в таком порядке:

  • Отключают бойлер от сети;
  • Перекрывают кран подачи холодной воды к водонагревателю;
  • Открывают краны водоразбора горячей воды и полностью сливают её из ёмкости;
  • Нажимают рычаг на предохранительном клапане и удаляют остатки жидкости из бака;
  • Отсоединяют трубопровод с холодной водой от предохранительного клапана;
  • Демонтируют клапан.

После прочистки или замены деталь устанавливают на место в обратной последовательности.

Важное замечание: включать водонагреватель в сеть можно только после полного заполнения его бака водой, иначе трубчатый электронагреватель может выйти из строя.

В случае если входной напор вашего водопровода превышает номинальное давление, на которое рассчитан накопительный водонагреватель (его можно узнать из технического паспорта на устройство), на входе воды в квартиру устанавливают редуктор давления.

Установка редуктора на входе водонагревателя не только позволит понизить давление воды, но и предотвратит возникновение гидроударов, пагубно влияющих на покрытие внутреннего бака бойлера.

Перед редуктором обязательно монтируют фильтр для предварительной очистки воды, а его монтаж выполняют в строгом соответствии с направлением течения жидкости. Примерно половина редукторов давления имеют в своей конструкции манометр, что значительно облегчает их настройку и контроль параметров системы водоснабжения.

Добрый день. Устанавливаю электрический бойлер Klima Hitzу и немного запутался в том, как сделать внешнюю обвязку. Подскажите, пожалуйста, где устанавливается обратный клапан – на впуске холодной воды или на выходе горячей? Если можно, приложите правильную схему с указанием всех элементов обвязки.

Александр.

Ответ

Здравствуйте, Александр.

Если речь идёт про обратный клапан как отдельный узел, то его можно поставить в любое место на магистрали ввода. При нагревании вода в бойлере будет расширяться, а её давление начнёт расти. Разумеется, жидкость будет стремиться в области с меньшим давлением. По магистрали подачи горячей воды пройти она не сможет, пока будут закрыты расходные вентили и смесители. А вот обратно в подающий водопровод – запросто. При этом может возникнуть такая ситуация, что у Ваших соседей из крана с холодной водой потечет тёплая. Для того чтобы исключить подобную возможность и устанавливают обратный клапан – устройство, которое пропускает воду только в одну сторону.

Другое дело, если обратный клапан входит в состав предохранительного клапана – такие совмещенные устройства чаще всего входят в заводской монтажный комплект водонагревателя. В этом случае запорно-предохранительный механизм должен присоединяться непосредственно к входному патрубку бойлера. Наличие между ним и водонагревателем крана не допускается, поскольку при закрытом вентиле сброс давления в критических ситуациях будет невозможным.

Кроме, собственно, обратного и предохранительного клапана, рекомендуем включить в состав обвязки отсекающие и сливные краны на обе ветки – это позволит снять бойлер без необходимости перекрывать воду на вводе в дом. Схему подключений размещаем ниже.

Водонагреватели устанавливаются не только в частных домах, неподключенных к центральному водопроводу, но и в городских квартирах. Возможность самостоятельного регулирования температуры и комфортное существование в период проведения плановых ремонтных работ – вот преимущества квартир и домов с бойлерами. Самостоятельная установка такого сложного оборудования требует четкого соблюдения всех правил подключения и техники безопасности. Так как электроэнергия в водонагревателе совмещена практически с кипящей водой, необходимо наличие предохранительного клапана.




Особенности

Предохранительный клапан для водонагревателя помогает предотвратить создание избыточного давления внутри прибора. При нагреве жидкости до определенных температур аппарат должен отключить подогрев по сигналу терморегулятора, но в редких случаях датчик может не сработать или попросту сломаться. Конструкция бойлера предполагает герметичность и закрытые краны, поэтому при перегреве воды и образовании пара, занимающего больший объем, может произойти взрыв. Предохранительный клапан позволяет в таком случае произвести сброс давления до нормативных показателей в 10 бар и нормализовать работу всей системы.

Одним этим функциональность предохранительного клапана не ограничивается. Оон еще и предотвращает сток воды из водонагревателя обратно в систему подачи в те моменты, когда она пуста. Любой предохранитель состоит из корпуса, штока с ручкой вверху, пружины и заглушки. На обоих концах корпуса нанесена трубная резьба с размерами от 1⁄2 дюйма до 3⁄4 дюймов в зависимости от вида изделия.



Виды

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

  1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
  2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
  3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.




Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

  1. Рычажок устанавливают вертикально.
  2. Он тянет за собой пружину.
  3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.


У некоторых моделей защитных клапанов такой рычажок может быть закреплен специальным винтиком, исключающим самопроизвольное открывание в том случае, когда пружина ослабла. Также существуют клапаны без сбросной конструкции принудительного слива воды. Чаще всего они имеют крышку, посаженную на резьбу. Через нее клапан можно очистить от накипи и засоров.

О высоком качестве приобретенного товара говорит нанесенная на него маркировка. Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости. Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан. Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации. Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.



Кроме вышеперечисленного, различия могут быть в форме и длине штуцера для вывода жидкости. Длинный нелинейный штуцер без расширения на конце будет удобнее, так как на него легче надеть шланг и закрепить его хомутом. Кроме того, иногда вместо предохранительного клапана на домашний бойлер ставят подрывной. Он предназначен для быстрого удаления воды в аварийной ситуации и с ним нельзя стравливать жидкость несколько раз. Хотя функциональность этих запоров во многом и схожа, один не сможет заменить другой.

Предохранительную арматуру для бойлера часто называют обратным клапаном, но на самом деле это совершенно другое устройство, хотя они внешне похожи. Обратный клапан отвечает за однонаправленный ток воды, а предохранительный защищает трубу и водонагреватель от разрушений при избыточном давлении. Установка обратного запорного устройства вместо предохранительного может причинить ущерб имуществу и здоровью жильцов. Устройство однонаправленного тока воды не сможет остановить нагрев жидкости выше точки кипения при отказе терморегулятора и не помешает взрыву внутри устройства, который разрушит не только бойлер, но и стены комнаты.



Принцип работы

Стандартные предохранители водонагревателя состоят из трех самостоятельных клапанов:

  • сам предохранительный клапан (в редких случаях подрывной);
  • обратный клапан;
  • спускной (сливной) клапан.

Предохранительный клапан включает в себя шток из металла, заглушку на его конце, мощную пружину и штуцер для слива жидкости. Как только давление внутри бойлера превысит значение, указанное в документах, устройство срабатывает, шток сожмет тугую пружину и она откроет доступ воде к штуцеру, через которую та и вытечет. Это происходит настолько плавно, что поток воды представляет собой просто большое количество капель.



Обратный клапан включает в себя шток из пластика с резиновой заглушкой на конце и слабенькой пружинки. В отличие от водопроводных, обратный клапан бойлера не предназначен удерживать напор воды большого давления и служит обыкновенной заслонкой, поэтому пружина настолько слаба. Он всего лишь не дает вытечь воде в трубы при аварийной ситуации или отключении воды в центральном водопроводе.

Последний, но очень важный клапан – это спускной. Он состоит из штока обратного клапана и маленькой пружинки. Он работает «на подстраховке» предохранительного. Когда давление подходит к критическим величинам, но не переступает их, спускной клапан способен нормализовать давление внутри нагревателя во время включения водопроводного крана или слива в унитазе. Когда вода в трубопроводе слегка понижает за счет этого свое давление, спускной клапан открывается, и излишки почти кипящей воды уходят назад в трубу.



Установка

Прежде чем ставить предохранительную арматуру на установленный водонагреватель, необходимо изучить предложение строительного рынка и выбрать качественное изделие.

У хороших клапанов есть несколько отличительных признаков.

  • Корпус хорошего агрегата изготовлен из латунного сплава бесшовным литьем. Иногда его покрывают никелем, чтобы предохранить от коррозии и образования накипи. В отличие от дешевых сплавов из меди или алюминия, латунь более тяжелая, поэтому ее легко отличить.
  • При нажатии на шток качественной запорной арматуры можно заметить как заглушка туго ходит внутри корпуса. Допускается даже ее небольшое заклинивание на конце.
  • Плохой клапан можно определить, просто подув в него. Если даже при сильном нажатии на шток воздух свободно выходит, то изделие лучше не брать. При этом, если из штуцера установленного запора периодически капает вода – это еще не говорит о его поломке. Возможно, нужно просто почистить заглушку от осадка и все снова заработает.


Если следовать этим советам, можно с первого раза подобрать правильный предохранитель и сразу приступать к его установке. Требований к ней мало. Клапан всегда устанавливают в магистраль с холодной водой. Ставится он между вентилем запора и входом трубы в корпус бойлера. Можно врезать его непосредственно в трубу подвода воды или установить специальный тройник на расстоянии не более 200 см от входа в нагреватель.

Кроме предохранителя, на этом участке ничего стоять не должно. Большинство моделей устанавливаются таким образом, что вода поступает в них вертикально снизу. На корпусе предохранителя должна быть нанесена стрелка, показывающая это движение.


К штуцеру предохранителя присоединяется полихлорвиниловая трубка, соединяющая его с канализационной трубой. Лучше, если эта трубка будет прозрачная – видно, работает ли устройство должным образом.

Сам процесс установки поделен на несколько этапов.

  • Отсоединение установленного бойлера от электросети и слив воды из бака. Нужно удостовериться, что подача воды ко всем трубам перекрыта, иначе в момент резки необходимого участка можно просто-напросто затопить все квартиры, расположенные ниже.
  • Корпус клапана продувается воздухом, чтобы удалить случайный мусор и пыль. Готовится пакля или ФУМ-лента, которая послужит для гидроизоляции резьбового соединения.



  • Гаечным ключом клапан вкручивается в месте соединения трубы и бойлера. Стрелка на корпусе клапана должна совпадать с направлением движения жидкости. Накидные гайки должны быть хорошо затянуты, место соединения можно дополнительно промазать силиконовым герметиком.
  • Перед тем как подключить бойлер в электросеть, стоит провести опрессовку соединения с помощью холодной воды. Если после 5 минут тока жидкости на месте соединения не выступят капли, то все соединено правильно.

Также «на холодную» проверяются предохранительный и обратный клапаны. В первом случае нужно нажать на спусковой флажок сначала слабо (должны появиться первые капли воды), а потом на полную силу. При полном нажатии по прозрачной отводной трубке должна быстро потечь вода. Обратный клапан можно проверить, заполнив резервуар водонагревателя полностью и перекрыв центральный ввод воды. При открытии крана в ванной или на кухне ток воды должен быстро прекратиться. Если вода продолжает течь из крана в течение нескольких минут, значит, обратный клапан требует регулировки.


Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.



Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

  • Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
  • Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
  • Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.



  • Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
  • Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.
