За последние годы, в наш век высоких технологий, особую ценность приобретают предметы с минимальными показателями затрат электроэнергии на их работу. Такие изделия особенно идеально подходят к отопительным устройствам, эффективно регулируя их производительность. Одним из таких предметов является терморегулятор для обогревателя инфракрасного типа, о нем и пойдет речь в данной статье.

Виды и характеристики терморегуляторов

Термостат – это устройство, позволяющее фиксировать температуру в комнате через определенный интервал времени и одновременно корректируя настройки прибора под необходимые значения. К примеру, когда температура достигает определенной цифры, обогревать принужденно заканчивает цикл работы. И, наоборот, с ее уменьшением – устройство возобновляет свою работу.

Конструктивные характеристики и принцип действия терморегуляторов могут быть различны. Есть два основных вида термостатов для обогревателей:

  • механический;
  • электронный.

Уже давно перестали быть некой диковинкой. Многие владельцы домов и квартир все чаще прибегают к такому способу обогрева помещений, планируя его использование совместно с классической системой отопления или даже взамен нее. Преимуществ немало – это и экономичность, и особая комфортность, и оптимальное распределение тепла в объеме помещения.

Если сравнить два основных типа «теплых полов», и , то второй значительно проще и дешевле в обустройстве, легче в настройке и эксплуатации. Многих отпугивает высокая стоимость электроэнергии. Но и этот критерий достаточно условен, если квартира или дом качественно утеплены, а работа системы подогрева грамотно организована. Функция управления электрическим «теплым полом» возлагается на специальный прибор – терморегулятор. Он является обязательным элементом системы, и от правильности его работы как раз и будут зависеть уровень создаваемого комфорта и экономичность эксплуатации.

Установка такого «мозга» системы – вовсе не столь сложная задача. Давайте разберемся, как подключить теплый пол к терморегулятору.

Для чего нужна терморегуляция «теплого пола»?

Буквально несколько слов о важности качественной, корректно работающей системы управления электрическим «теплым полом».

Такую систему подогрева нельзя просто включить в сеть и эксплуатировать по принципу «чем теплее - тем лучше». Температура нагрева поверхности всегда строго ограничивается, и обычно не превышает максимум в +27 градусов в жилых помещениях. Несколько выше она может быть в ванных и душевых, в коридорах или прихожих, но тоже в пределах +30÷33 градусов. А почему?

  • Во-первых, уровень комфортного восприятия поступающего снизу тепла для ног человека как раз и лежит в пределах до 25÷27 градусов. При более высоких температурах, особенно, превышающих нормальную температуру тела человека, начинает явно «припекать». И ощущение приятного тепла сменяются явным дискомфортом.

  • Во-вторых, чрезмерно сильный нагрев негативно действует на финишное покрытие пола. Даже те его разновидности, которые рассчитаны на эксплуатацию в комплексе с системой подогрева, имеют верхние границы допустимых температур. В противном случае могут начаться процессы деформации из-за чрезмерного линейного расширения. Наблюдаются усыхания, расхождения швов, поломки замковых соединений и другие неприятные явления.

  • Наконец, чрезвычайно важным был и остается вопрос рационального расходования дорогостоящей электрической энергии. В хорошо отдалённой системе «тёплого пола», при качественной термоизоляции перекрытия и всего помещения в целом, нагревательные элементы работают весьма ограниченное время. Пример представлен на диаграмме ниже.

Мало того что суммарное потребление даже в таком непрерывном режиме работы – весьма незначительно. Экономия достигается еще и точной настройкой режимов. То есть нагрев будет осуществляться именно тогда, когда он действительно нужен.

Все эти функции управления как раз и берет на себя специальный прибор – терморегулятор.

Разновидности терморегуляторов для электрических «теплых полов»

Терморегуляторы – это компактные приборы, рассчитанные на установку в стандартный подрозетник (встраиваемые модели) или непосредственно на стену (накладные). Для работы в системах теплых полов они должны укомплектовываться термодатчиком с сигнальным кабелем. Многие терморегуляторы имеют и встроенный термодатчик, который отслеживает температуру воздуха в комнате. Такие модели обычно применяются в тех случаях, когда система электрического отопления становится основным источником тепла. Но и в них всегда предусматривается возможность подключения выносного термодатчика и использования режима работы «по полу».

Цены на теплый пол

теплый пол


Все разнообразие современных терморегуляторов можно разбить на три группы:

  • Электромеханические приборы – самые простые по конструкции и использованию. И, понятно, самые недорогие по своей стоимости.

Все органы управления таких приборов обычно ограничиваются клавишей включения и установочным колесиком с нанесенной шкалой температуры. Предусматривается простейшая индикация – светодиод, говорящий о том, включено ли питание на обогревательных элементах в текущий момент.

Достоинства таких приборов – простота и доступна цена. Но точность вставления температурного режима может «хромать» - впрочем, это быстро решается пользователем на интуитивном уровне. И вторым недостатком, более важным, можно считать отсутствие возможности программирования режимов работы. То есть чувствительной экономии расхода электроэнергии добиться с электромеханическим терморегулятором не получится.

  • Вторая группа – приборы электронные, оснащенные цифровым дисплеем и кнопками (сенсорами) для точной установки требуемой температуры нагрева.

Такие приборы, безусловно, удобнее в эксплуатации, но их функциональность мало чем отличается от электромеханических. Ни возможностей программирования, ни энергонезависимой памяти не предусматривается. По всей видимости, это обстоятельство как раз и ограничивает их популярность. Стоят они уже значительно дороже своих электромеханических «собратьев». Но вот достичь с ними реальной экономии потребления энергии – тоже не представляется возможным.

  • Третья группа – это уже «умные» терморегуляторы, в функциональность которых заложено немало опций. Они обычно имеют встроенный датчик температуры – есть возможность переключения режимов контроля «по полу» и «по воздуху». Но самое главное – терморегулятор можно запрограммировать на несколько режимов работы и по времени в течение суток, и по дням, с учетом будней и выходных.

Например, пол прогревается утром к подъему хозяев и остается в таком состоянии до их ухода на работу (учебу). В течение дня система будет просто поддерживать минимально необходимое значение температуры – тратить зазря энергию незачем. Но к приходу жильцов домой вновь будут созданы наиболее комфортные условия.

Таких циклов в течение дня можно запрограммировать несколько. А с учетом графика своей работы - заранее внести выходные дни, когда режимы нагрева будут иными. Всегда есть возможность и откорректировать заданные установки, если произошли те или иные изменения в укладе жизни семьи. Или просто – временно перейти на ручной режим. А запрограммированные режимы сохранятся в памяти прибора, и к ним в любой момент можно вернуться.

Современные модели, помимо этого, могут быть оснащены дистанционным управлением с пульта, или даже удаленным, по интернет- или GSМ-каналам связи.

Большинство представленных в продаже моделей рассчитано на управление системой «теплого пола» в одной комнате. Но если позволяют условия, то можно приобрести и двухканальный прибор. Он способен осуществлять независимый контроль за обогревом в смежных помещениях. Он комплектуется двумя выносными термодатчиками, а его клеммы позволяют провести подключения двух нагревательных контуров от одной подведённой линии питания.

Можно еще добавить то, что кроме встраиваемых и накладных приборов, выпускаются еще и терморегуляторы с установкой на DIN-рейку.

Цены на терморегуляторы

терморегулятор для теплого пола


Но особого удобства для эксплуатации в условиях квартиры или дома в этом не видно. Разве что – нет необходимости тянуть линию питания к месту размещения терморегулятора – она и так в распределительном шкафу. Но зато больше проблем с прокладкой сигнального кабеля от термодатчика и «холодных концов» от нагревательного кабеля или мата. Так что выигрыш – сомнительный. А все комнатные регуляторы имеют достаточно аккуратное оформление. Так что не испортят интерьера – они отлично вписываются, например, в группы или выключателей.

Общие принципы подключения терморегуляторов к электрическому тёплому полу

Оптимальное место для терморегулятора

Этот прибор размещаю на стене в удобном для пользователя месте – так, чтобы установка режимов и визуальный контроль не вызывали сложностей. Правда, существует несколько правил-рекомендаций, которых следует придерживаться:


  • Терморегулятор не стоит располагать на традиционном пути сквозняков. Не ставят его участках стены, на которые попадают прямые солнечные лучи из окна. Это правило тем более будет актуально, если прибор оснащен встроенным термодатчиком. То есть возможен режим работы системы с оценкой температуры «по воздуху».
  • Как правило, эти приборы не располагают на наружных стенах, то есть контактирующих с улицей.
  • Высота прибора над уровнем пола – не менее 400 мм. Верхняя граница не регламентируется. Но поднимать терморегулятор выше линии зрения среднего по росту человека – это просто неразумно.
  • Если теплый пол обустраивается в помещении с повышенной влажностью (ванная, душевая, баня и т.п.), то терморегулятор следует в целях безопасности вынести в соседнюю комнату. Корпуса большинства приборов не обладают должным классом защищенности от прямого попадания водяных брызг т от воздействия пара.
  • Расположение терморегулятора на стене может в определенной степени зависеть и от длины штатного сигнального кабеля термодатчика. Сам же термодатчик должен располагаться не менее, чем в 500 мм от стены, по центру между соседними витками греющего кабеля. Исключение - плёночные «теплые полы», в которой головка термодатчика должна приходиться на чёрную карбоновую нагревательную полосу, также по ее центру и на таком же удалении от стены.

Для встраиваемого терморегулятора (на схеме – поз.1) в стене вырезается гнездо под обычный подрозетник диаметром 68 мм. Правда, большинство мастеров рекомендует применять не стандартный подрозетник глубиной 45 мм, а с увеличенной глубиной – 60 мм. Это для того, чтобы корпус терморегулятора и все подключаемые к клеммам группы проводов беспроблемно поместились в нем.


В это подрозетник должна быть заведена выделенная линия питания, с учётом мощности планируемой нагрузки. Как правило, для электрических «теплых полов» достаточно кабеля с сечением жил в 2,5 мм², что спокойно выдерживает нагрузку до 3,5 кВт. Линия должна быть защищена в распределительном щите на 16 ампер. (Имеются в виду, безусловно, медные провода – алюминиевые для домашней давно уже «вне закона»).

От подрозетника вертикально к полу прорезается штраба (поз. 2). В ней разместятся «холодные концы», соединенные через муфты (поз. 3) с нагревательным кабелем или матами, и кабель термодатчика. Глубину и ширину штрабы обычно делают такой, чтобы в ней уместились две гофротрубки диаметром 10 мм. В одной из них разместятся силовые провода – «холодные концы», просто из соображений безопасности. А вторая трубка предназначена для термодатчика, и она переходит со стены на пол (поз. 4) вплоть до точки его установки.

Такая установка объясняется тем, что термодатчики время от времени выходят из строя. И чтобы была возможность замены, его и располагают в трубе. Кабель у него – довольно жесткий, и его можно протолкнуть на значительную длину в этом канале.

На полу трубка с термодатчиком располагается открыто, если планируется заливка стяжки толщиной 35÷50 мм. Получается, что датчик будет контролировать температуру нагрева этого бетонного монолита, который играет роль эффективного аккумулятора тепла. В тех же случаях, когда непосредственно на нагревательный мат будет укладываться плитка (некоторые разновидности систем предполагают такой способ монтажа), для и в поверхности пола прорезается штраба.


Не используется гофротрубка только с пленочным электрическим «теплым полом». Там не предполагается стяжки, то есть замену вышедшего из строя датчика можно провести, демонтировав участок покрытия пола. Да и съем показаний температуры здесь производится несколько иначе – непосредственно с нагревательного элемента. Это будет демонтироваться ниже.

Конец гофротрубки, чтобы в нее не попал раствор во время заливки стяжки, глушится пробкой (поз.5). Заглушка может входить в комплект, или ее делают самостоятельно, например, из нескольких слоев водостойкого скотча.

На иллюстрации ниже показан комплект терморегулятора. В него, помимо термодатчика, входит не только отрезок гофротрубы, но еще и заглушка к ней.


Причем, обратите внимание на один интересный нюанс. Производитель комплектует набор латунной заглушкой. Именно в нее должна войти головка термодатчика, то есть сам термочувствительный элемент. За счет высокой теплопроводности металла показания, которые будет снимать датчик, получаются в этом случае более корректными.

Схема подключения терморегулятора

Любой терморегулятор, если он был приобретён в магазине, сопровождается подробной инструкцией по его подключению. Но с коммутацией проводов на клеммах прибора вполне можно разобраться и самому, ориентируясь на маркировку контактов. Несмотря на большое разнообразие моделей, у большинства сохраняется примерно одинаковая схема. Так что можно рассмотреть ее на примере.

  • Первая пара контактов (1 и 2) – для подключения напряжения питания. Обратите внимание – для корректной работы терморегулятора важна правильная установка фазы (L) и нуля (N). Вот почему важно соблюдать цветовую маркировку проводов при прокладке проводки – никогда не запутаешься.
  • Вторая пара (3 и 4) – для подключения нагрузки, то есть нагревательных элементов «теплого пола». Обычно указывается и величина предельно допустимого тока – в данном случае это 16 ампер.
  • Третья пара контактов (6 и 7) – для подключения проводов сигнального кабеля термодатчика. Расположение проводников здесь не имеет значения. И тоже есть подпись, говорящая о параметрах термодатчика – его сопротивление при температуре +25 °С равно 10 кОм.

Кстати, никогда не лишним будет перед монтажом проверить омметром соответствие указанного сопротивления реальному. Если получается совпадение (± 5-10%), то датчик исправен, и его можно смело устанавливать на место. Если же полученное значение явно отличается, то это может говорить о неисправности датчика. И его лучше заменить сразу, чтобы не пришлось возиться с этим позднее.

Итак, никакой премудрости нет, все просто. Но при проведении коммутации внимательность все же нужна особая.

Частая ошибка неопытных пользователей – провода питания устанавливаются на клеммы подключения нагрузки. После подачи напряжения терморегулятор с вероятностью, близкой к 100%, выйдет из строя.

Перед подключением никогда не помешает еще раз свериться с инструкцией и нанесенной символикой. Дело в том, что некоторые модели терморегуляторов имеют иной порядок расположения клемм. В частности, рядом располагаются сначала два нуля, питания и нагрузки, а затем – два фазных контакта в том же порядке. И если применить «стереотипную» схему подключения, показанную выше, это будет означать гарантированное короткое замыкание.


А куда деть провод заземления?

Нечасто, но встречаются модели терморегуляторов, в которых для подключения провода заземления и экранирующей оплетки нагревательного кабеля выделена отдельная клемма.

Но чаще поступают иначе. Зелено-желтый проводник кабеля питания соединяют с экранирующей оплеткой через клемму или обжимную гильзу непосредственно друг с другом, напрямую. И располагают это соединение в пространстве подрозетника.

В современных моделях терморегуляторов, например, с дистанционным и удалённым управлением, могут быть дополнительные клеммы для подключения каналов связи или иных приборов. Этот вариант не рассматривается, так как несколько выходит за рамки нашей статьи. В подобном случае следует четко руководствоваться приложенной инструкцией. Или, если опыта подобных робот нет – лучше пригласить специалиста.

Примеры подключения терморегулятора теплого пола – пошагово

В этом разделе статьи рассматривается три примера, каждый из которых имеет свои особенности.

Тестовое подключение терморегулятора RTC 70.26

Этот пример выбран потому, что такой терморегулятор относится к самым, пожалуй, массовым моделям. При его установке имеется ряд нюансов, которые следует знать заранее. Показывается пробная коммутация для проверки работоспособности прибора, то есть пока без стационарной установки в подрозетник. Зато хорошо, очень наглядно демонстрируется срабатывание терморегулятора.

Иллюстрация
Итак, очень популярная благодаря своей стоимости (менее 1000 руб.) и достаточной надежности и неприхотливости модель - RTC 70.26.
Будет проведено пробное подключение и проверка функционирования. В роли подключаемой нагрузки выступит лампа накаливания (стоит на столе).
Вид сзади – на корпусе расположены клеммы для подключения пар проводов.
Хорошо видна монтажная рамка с дугообразными прорезями – для крепления терморегулятора в стандартном подрозетнике.
Особенность этой модели, и весьма неудобная – перед разборкой терморегулятора необходимо снять установочное колесо.
Его приходится поддевать отверткой и перемещать по оси поступательно вверх.
Под колесиком спрятан винт, фиксирующий крышку на корпусе прибора. Он показан на фотографии отверткой.
Правый винт трогать не надо – это всего лишь ограничитель поворота колеса.
После выкручивания винта крышка аккуратно снимается поступательным движением вверх.
Вот он – нюанс. Колесо вращается на пластиковой оси, которое после снятия крышки очень легко вынимается из своего гнезда.
Необходимо проявлять аккуратность так как:
- ось можно сломать неосторожным движением;
- такие мелкие детали имеют вредное свойство выпадать и закатываться в самые труднодоступные места, так, что их непросто потом отыскать.
Так что ее лучше сразу самому осторожно вытащить и положить в надежное место.
Рамка с крепежными отверстиями.
Естественно, при реальном монтаже одна должна быть установлена первой – все провода пройдут через ее окошко…
…а потом уже сверху на нее будет накладываться и сам терморегулятор.
Как хорошо видно – их крепежные отверстия совпадают.
Переходим к коммутации.
Для начала необходимо ослабить винты во всех клеммах, которые будут использоваться.
При работе с клеммами используют отвертку с узким (3 мм) жалом, чтобы не повредить пластиковые края круглых гнезд.
В клеммы 1 и 2 подключаются провода линии питания.
Важно – не забыть соблюсти правильное расположение нуля и фазы – это указано на корпусе около каждой из клемм.
В данном случае, просто для тестирования терморегулятора, подключается отрезок кабеля с сетевой вилкой, которая при проверке будет включаться в розетку.
К клеммам 3 и 4 подключаются провода, идущие на нагрузку.
Вместо контура теплого пола для теста будет использована лампа накаливания.
Наконец, в клеммы 6 и 7 установлены и зажаты концы сигнального кабеля термодатчика.
Взаимное расположение их роли не играет.
Коммутация завершена.
Обратите внимание – подходящие к клеммам провода могут быть многопроволочными, и напрямую зажимать их зачищенные концы – нежелательно, так как контакт может получиться изначально ненадежным, и со временем еще и ослабеть.
Все такие провода сразу одеваются в клеммные наконечники и обжимаются.
Исключение – медные провода линии питания, если они являются моножилой. Но если и там применен многопроволочный провод (например, ПВС 3×2,5), то наконечники нужны однозначно.
Представим, что терморегулятор подключен, установлен в подрозетнике, и его требуется собрать.
Сначала в свое гнездо аккуратно вставляется пластиковая ось.
Необходимо прочувствовать, что ее нижний шлиц вошел в имеющееся соединение на плате.
После этого одевается верхняя крышка.
Клавиша переключателя должна войти в свое окно, ось – пройти через отверстие.
Далее – производится фиксация крышки винтом.
Пластик довольно хрупкий, поэтому не следует стремиться затянуть винт накрепко – так можно добиться появления трещины или вообще пролома под головкой.
Аккуратно одевается на ось и просаживается вниз до упора колесико установки температуры.
Можно сразу проверить правильность его установки – риска, нанесенная на нем, должна перемещаться в диапазоне нанесенной шкалы.
Все готово к проведению тестирования.
Провода питания подключается к сети.
Клавиша пуска переключается в верхнее положение – «включено».
Ничего не происходит – питания на нагрузке нет.
Но это потому что на регуляторе установлена пока температура всего в 10 градусов, а в помещении явно больше.
Понятно, что термодатчик и не дает команды на включение.
Попробуем переместить регулятор но отметку 30 градусов.
Есть, лампочка загорелась, то есть терморегулятор пустил питание на нагрузку, что и должен был сделать!
Начнем постепенно уменьшать значение заданной температуры на регуляторе.
При достижении уровня ниже, чем реальная температура в комнате, терморегулятор сработает на выключение – нагрев не требуется.
Очевидно, что прибор работает корректно.

Можно несколько видоизменить эксперимент. Выставить так же уровень нагрева в 30 градусов, а затем зажать головку термодатчика в ладони. Так как температура тела человека выше, при достижении уровня нагрева более 30 градусов терморегулятор должен отключить питание.

Но это все было показано больше для лучшего понимания принципа подключения и работы терморегулятора. А теперь надо посмотреть на процесс установки этого прибора, как говорится, по месту.

Цены на пленочный теплый пол

пленочный теплый пол

Коммутация и установка электронного терморегулятора на штатное место

В данном примере показывается процесс подключения и установки терморегулятора электрического кабельного «теплого пола». Нагревательные элементы уложены и залиты стяжкой уже давно. На стенах помещения даже уже закончена отделка. Подрозетник вмурован, и в него заведены все необходимые для подключения кабели и провода.

Естественно, перед началом работ следует еще раз проверить, обесточена ли идущая к теплому полу линия питания – автомат должен быть выключен.

Используется терморегулятор «DEVIreg Touch» электронного типа, съемная крышка которого одновременно является сенсорным цифровым дисплеем. Она крепится на корпусе на защелках, одновременно коммутируясь с ним через имеющийся разъем.

Иллюстрация Краткое описание выполняемых операций
Подрозетник открывается, если он был прикрыт на время отделки. Провода выводятся наружу.
Итак, имеются три типа проводов – кабель питания медный моножильный ВВГ 3×2,5, обогревательный кабель двухжильный в экранирующей оплетке и сигнальный кабель датчика температуры.
Все провода обрезаются, так, чтобы они выходили из подрозетника за уровень стены на 80÷100 мм – этого достаточно.
Для начала лучше всего сразу разобраться с заземлением. Необходимо соединить зелено-желтый провод кабеля питания с медной экранирующей оплёткой обогревательного кабеля. Соединение будет выполняться клеммой «Wago».
Так как оплетка состоит из множества тонких проволочек, для качественного соединения в клемме ее нужно залудить.
Конец оплетки аккуратно плотно скручивается, обрабатывается флюсом, а затем покрывается тонким слоем припоя.
Конец зелено-желтого провода заземления кабеля питания зачищается.
Лучше всего это выполнять специальным инструментом – съемником изоляции.
Затем оба подготовленных проводника поочередно вставляются и зажимаются в клемме «Wago».
После этого провода аккуратно подгибаются, и этот соединительный узел убирается в подрозетник.
Клемма должна разместиться у самого дна подрозетника.
Как уже говорилось, для терморегулятора лучше использовать подрозетник увеличенной глубины.
С коммутацией заземления закончено.
Готовятся к подключению остальные провода.
Их концы зачищаются от изоляции, примерно на 8÷10 мм.
Так как "холодные концы" греющего кабеля имеют многопроволочную структуру, для качественного соединения в винтовых клеммах терморегулятора их следует «одеть» в обжимные наконечники.
Моножильные провода кабеля питания ВВГ прекрасно зажмутся в клемме безо всяких наконечников.
Провода термодатчика могут иметь клеммные наконечники, установленные еще на производстве. Впрочем, как раз здесь нагрузки практически никакой, поэтому можно обойтись и залуживанием кончиков – этого будет достаточно. Если есть наконечники нужного диаметра – можно поставить их. Главное, чтобы конец проводов не был распушенным, чтобы обеспечивался хороший контакт.
Если все провода подготовлены, можно переходить к их коммутации.
Последовательность подсоединения пар не имеет значения. В данном примере мастер начал с подключения кабеля термодатчика.
Как уже говорилось ранее, взаимное расположение проводов термодатчика в клеммах (NTS) не регламентируется.
Провода вставляются в клеммы и затягиваются винтами. Приложением выдергивающего усилия проверяют надежность их фиксации.
Далее, заведены в клеммы и затем затянуты одетые в наконечники «холодные концы» греющего кабеля. Здесь уже соблюдается цветовая маркировка проводников.
Обратите внимание: показан именно такой пример, когда провода питания и нагревательного кабеля устанавливаются «в перекрест» - рядышком две фазы, а затем – два нуля. Важно очень внимательно к этому отнестись, ориентируясь на нанесенные обозначения.
После этого заводятся в свои клеммы и зажимаются и провода питания, также в строгом соответствии с цветовой маркировкой и нанесенными обозначениями.
Все провода подсоединены.
Можно для уверенности еще раз пройтись – проверить качество затяжки контактов на всех клеммах.
Теперь корпус терморегулятора нужно аккуратно вставить в подрозетник.
Чтобы при этом не мешали провода, имеющие довольно значительную жесткость, поступают следующим образом. Вначале прибор берут так, как показано на иллюстрации.
Затем аккуратно поворачивают его вверх, так, чтобы все провода снизу получили первый равномерный изгиб.
После этого указательными пальцами с двух сторон прижимают провода к тыльной стороне корпуса терморегулятора…
…а сам прибор при этом проворачивают несколько назад.
В итоге должен получиться вот такой зигзагообразный изгиб всех проводов…
…и терморегулятор легко войдет в подрозетник.
При необходимости его подравнивают по горизонтали с помощью строительного уровня…
…а затем фиксируют к подрозетнику саморезами.
Мастера рекомендуют использовать не те саморезы, что идут в комплекте, а несколько длиннее, 25 или 30 мм - так будет надежнее.
После наживления саморезов вновь проверяют ровность установки – а затем уже полностью их затягивают.
Все, корпус прибора установлен, осталось присоединить к нему лицевую сенсорную панель.
Здесь сложностей нет – она устанавливается на место и аккуратно просаживается вперед, пока не сработают защелки.
Все, терморегулятор установлен.
Если позволяют условия, можно включить питание и провести тестовый запуск системы «теплого пола». Ну а затем – настройку и программирование прибора, в соответствии с прилагаемым к нему руководством по эксплуатации.

Можно добавить, что пуск системы «теплого пола», если нагреватели закрыты стяжкой, может производиться только после полного набора ею прочности. Совершенно недопустимо «стимулировать» застывание и созревание бетона включением обогрева. И даже после полной готовности стяжки и напольного покрытия пуск все равно не производят разом на расчётную мощность. Необходимо начать, например, с нагрева до 15 градусов, а затем ежедневно повышать температуру на 5 градусов, пока не будет достигнут планируемый режим. Этим самым достигается максимально плавная адаптация всех составляющих «пирога тёплого пола» к нормальной эксплуатации в условиях повышенных температур.

Подключение терморегулятора к плёночному «теплому полу»

Наконец, в третьем примере демонтируется подключение терморегулятора к системе подогрева пола с инфракрасными пленочными элементами. Здесь есть отличия в установке термодатчика, а сам терморегулятор будет устанавливаться не на капитальную стену, а на жёсткую облицовку (МДФ-вагонку).

В примере показывается личный опыт работы автора этой статьи.

Иллюстрация Краткое описание выполняемых операций
Для теплого пола в данном примере приобретено 3 погонных метра пленочного обогревателя «Теплоног» южнокорейского производства.
Удельная мощность – 220 Вт/м². то есть при ширине пленки 500 мм общая максимальная мощность всей системы подогрева поверхности пола составит всего 330 Вт.
Укладка будет вестись в небольшой комнате частного дома. Комната – бывшая детская. Бывшая потому, что дочка доросла до студенческого возраста.
Большего в данном случае и не требуется. «Тёплый пол» создаёшься исключительно для повышения уровня комфортности, а не взамен имеющейся водяной системы отопления.
Планируется разместить нагреватели двумя линиями.
Более длинная, двухметровая (поз.4) захватывает участок от входной двери через центр комнаты до письменного стола (поз.2).
Второй, метровый участок (поз.3) расположится вдоль кровати (поз.1).
После монтажа системы подогрева пол будет застилаться ламинатом.
Был проведен кабель питания от выделенного автомата, расположенного в соседнем помещении. Пришлось пробивать стену и снимать часть облицовки, чтобы пропустить провода.
Высокую полку на левой стене решено оставить – именно за ее облицовкой из МДФ-вагонки пройдет провод питания, а терморегулятор с параллельно подключённой розеткой разместится на участке, показанном синей стрелкой.
Пленочные обогреватели не предполагают подключения к заземлению, поэтому используются провода ПВС 2×1,5. При столь невысокой мощности нагревателей и с расчетом, что розетка предназначается для зарядки гаджетов, этого вполне достаточно.
Для будущей установки терморегулятора и розетки здесь временно сняты две облицовочные панели – в них, после небольшой переделки, будут вырезаться окошки для установки подрозетников.
Тщательно выравненная листами ОСП поверхность пола застелена фольгированной подложкой из пенополиэтилена. Все стыки проклеены фольгированным скотчем.
На иллюстрации хорошо виден участок, где будет устанавливаться терморегулятор. Панели облицовки укорочены – там будет обустраиваться небольшая ниша-полка. В панелях вырезаны окна и установлены подрозетники (как для гипсокартона – с прижимными лапками сзади).
Сразу установлена розетка, подключена к кабелю питания. От нее шлейфом идет отрезок кабеля, который будет подключаться к терморегулятору. Высота установки подрозетников в данном случае составила 450 мм, при допустимом минимуме в 400 мм.
Под панелью с розеткой вырезано небольшое арочное окошко (показано стрелкой) – через него пройдут провода «теплого пола» и термодатчика.
Коммутация нагревательных пленочных элементов будет осуществляется по такой схеме:
1 – термодатчик;
2 – точки подключения к шинам фазных проводов;
3 – точки подключения нулевых проводов;
4 – точки изоляции оставшихся незадействованными обрезанных окончаний шин.
Все провода нигде не пересекаются и сходятся в одной точке – должны пройти в вырезанное арочное окошко.
Нагревательная пленка разрезана на два фрагмента, которые уложены на предназначенные для них места.
«Медная» сторона шин должна смотреть вниз.
По длинным краям нагреватели зафиксированы к поверхности пола полосами строительного скотча.
В первую очередь проводится изоляция обрезанных концы шин, которые не будут задействованы в коммутации. Для этого используется специальные накладки на резинобитумной основе, которые шли в комплекте с пленкой.
С одной стороны снимается защитная бумажная подложка…
…затем изоляционная накладка наклеивается снизу на шину…
…перегибается и плотно обжимается.
И так - на всех четырех точках в соответствии со схемой.
Чтобы места изоляции не выпирали вверх над поверхностью пленки, в фольгированной подложке вырезается аккуратное окошко ровно по контуру изоляционной накладки.
Далее, начинается коммутация питания плёночных нагревателей.
Для этого используются провода, также входящие в комплект «теплого пола».
В разрезы шин вставляются специальные клеммные контакты. Для этого можно немного раздвинуть щель между двумя слоями пленки отверткой.
В эту прорезь вводится верхний лепесток контакта…
…а нижний сначала просто прижимается пальцем…
…а затем окончательно обжимается плоскогубцами.
И так – на всех точка, согласно схеме, где будут подключаться провода.
Затем к этим клеммам, опять же, строго по схеме, подключаются провода.
Их зачищенные от изоляции концы вводятся в клемму, а затем последовательно плоскогубцами обжимаются ее лепестки.
После обжатия клеммы она изолируется теми же резинобитумными накладками. Только одна наклеивается снизу, как показано на иллюстрации…
…а вторая встречно – сверху.
После тщательного обжатия получается аккуратный изоляционный «кокон».
Под него тоже вырезается окошко в фольгированной подложке.
Кроме того, чтобы «утопить» провод, под него вырезается канавка.
Аналогичным образом повторяются операции на всех точках подключения проводов, по схеме.
Пришло время установить термодатчик.
Он расположится по центру черной нагревательной полосы, прижатый к ней снизу (место показано стрелкой).
Надежная фиксация обеспечивается полоской армированного строительного скотча.
Для сигнального кабеля прорезается канавка в подложке, а для головки термодатчика даже пришлось сделать небольшое углубление в фанерном покрытии пола.
Коммутация нагревателей окончена, все провода сходятся одной точке – ныряют под облицовку.
И пленочные нагреватели окончательно по периметру, и все канавки с проложенными проводами «запечатываются» полосами строительного скотча.
Провода заведены за облицовку, и можно приступать к установке терморегулятора.
Провода используются многопроволочные, поэтому на всех зачищенных от изоляции концах были установлены обжимные клеммные наконечники.
Провода пропущены через окошки, вырезанные в подрозетнике…
…а затем панель с подрозетником установлена на свое место и окончательно закреплена там.
Устанавливаться будет вот такой терморегулятор, электронного типа с возможностью недельного программирования режимов работы «теплого пола».
Прежде всего, его нужно разобрать.
Сначала снимается облицовочная рамка – она крепится на защелках, и демонтировать ее несложно.
А сам терморегулятор необходимо снять с металлического суппорта. Он зафиксирован на нем подвижной металлической скобой – она хорошо видна на фотографии.
Эта скоба передвигается отверткой вверх и входит из заземления с суппортом.
Суппорт и терморегулятор после разборки.
Суппорт сразу ставится на место – крепится саморезами к подрозетнику.
Провода пропущены через него.
Расположение клемм на терморегуляторе – ничего особенного, стандартная схема.
В первую очередь подключены контакты кабеля термодатчика.
Затем – провода нагрузки, то есть идущие от нагревательных пленочных элементов.
И, наконец, провода кабеля питания – их подключение просто не попало в кадр.
Перед окончательной установкой терморегулятора на место имеет смысл проверить работоспособность собранной системы.
Для этого включается автомат, то есть подается питание, и на дисплее терморегулятора появилась надпись «Off» - выключено.
Пока все идет по плану.
Включается терморегулятор.
Но нагрев не начинается, так как работы выполнялись летом, в жаркую погоду, а заводские предустановки на приборе – 24 градуса. В правой же части экрана – реальные показатели температуры на термодатчике, и это больше 28 градусов.
Поэтому приходится для эксперимента временно выставить уровень нагрева в 33 градуса. И «теплый пол» срабатывает мгновенно – на индикаторе появляется значок нагрева (указан стрелкой), а босые ноги чувствуют быстрый подъем температуры на полу.
Все работает!
Можно выключать систему, на всякий случай – временно обесточить ее и окончательно устанавливать терморегулятор.
Установка его уже сложности не вызывает – он крепится к суппорту, а затем устанавливается декоративная рамка.
После этого питание этой линии было вновь включено. Терморегулятор до холодов будет в выключенном положении, а вот розетка вполне может использоваться по предназначению.
И, наконец, чтобы логически закончить этот пример, показано, что же в итоге получилось после настила ламината и окончательной отделки участка установки терморегулятора.

* * * * * * *

Итак, в публикации были подробно рассмотрены примеры установки терморегулятора электрического теплого пола. Из поля зрения выпали только моменты, связанные с точной настройкой и программированием таких приборов. Но это сделано намеренно, чтобы не вносить путаницы. Просто у разных моделей могут быть свои особенности, и универсальных «рецептов» нет. Поэтому здесь придётся строго руководствоваться прилагаемой к терморегулятору инструкцией. Или же поискать более подробное описание выполняемых операций по программированию в интернете.

В качестве примера можно порекомендовать посмотреть подробную видеоинструкцию, выложенную на YouTube одним из пользователей. Кстати, демонстрируется точная настройка модели, практически полностью совпадающей с показанной в последнем примере установки.

Видео: Настройка программируемого терморегулятора серии Е51

Автоматика в системе отопления позволяет более точно контролировать температурный режим в обогреваемых помещениях и экономить на топливе. Установив термостат для котла отопления, хозяин коттеджа повышает на 20–30% эффективность работы котельного оборудования и сильно себе упрощает его обслуживание.

Мы расскажем о применяемых на практике видах терморегуляторов, о правилах их расположения и особенностях подсоединения. В предложенной нами статье подробно описаны варианты и схемы подключения приборов. С учетом наших советов вы сможете грамотно выбрать устройство и при желании установить.

Обычная отопительная система с водой в качестве теплоносителя состоит из нагревательного оборудования или узла подключения к централизованной сети, труб внутренней разводки и радиаторов.

Чтобы регулировать объемы поступающего от нее в комнаты тепла, приходится либо постоянно следить за котлом, либо регулярно прикрывать/открывать вентиля на батареях.

При этом инертность такой системы не позволяет поддерживать нужную температуру в течение всего дня на установленном уровне. Если больше в печь наложить дров или в котел подать газа, то теплоноситель в трубах нагреется сильнее, при этом тепла через радиаторы он также отдаст больше.

При низкой температуре за окном это хорошо. А вот при резком потеплении на улице в доме жара становится невыносимой. Топливо уже в топке, и вода уже нагрелась, избавиться от тепла никак. Плюс котел еще и продолжает работать.

Без термостата в системе отключать его приходится вручную. Можно, конечно, открыть окна на проветривание и выпустить тепло, но тогда счета за горючее для точно разорят. Вывод напрашивается сам собой: термостат для отопления упрощает проживание, делает его максимально комфортным.

Состоит термостат для отопительной системы из:

  • термочувствительного датчика (элемента);
  • блока настройки;
  • модуля управления;
  • электромагнитного реле или механического клапана.

В самых простых моделях управляющий блок отсутствует. Все происходит за счет чистой механики и изменения физических свойств термочувствительного элемента.

Таким термостатам электропитание не нужно. По эффективности и точности регулировки системы они уступают электронным приборам, но зато энергонезависимы. При проблемах с напряжением в сети они точно не перестанут работать.

Принцип работы терморегулятора выглядит следующим образом:

  1. С помощью блока управления выставляется нужная температура.
  2. При достижении требуемых параметров срабатывает датчик, что приводит к отключению котла либо перекрытию запорного клапана в трубах отопления.
  3. После падения температуры воздуха в комнате происходит обратное включение котельного оборудования или обогревателей.

Модуль электронного управления позволяет задавать не один показатель температуры, а сразу несколько для каждого времени суток отдельно. Плюс при наличии такого блока есть возможность установки дополнительного температурного датчика на улице и привязки функционирования термостата к данным с него.

В зависимости от вида устройства терморегулятор подключается непосредственно к котлу для регулировки его работы либо на входе в радиатор для контроля объемов подачи теплоносителя

Простейший термостат – это запорная арматура с термодатчиком, стоящая на трубе у батареи. При достижении нужной температуры закрывается и уменьшает ток теплоносителя. А при охлаждении комнатного воздуха он вновь открывается, в результате чего объемы поступающего тепла увеличиваются.

Более сложные и продвинутые модели предполагают наличие беспроводных датчиков и блоков управления. Вся связь между отдельными элементами происходит через радиоканал. Провода в этом случае не прокладываются, что положительно сказывается на эстетической стороне размещения подобных терморегуляторов в помещении.

Виды терморегуляторов для котлов

Главное различие между термостатами – это разнотипные термочувствительные датчики. Одни устанавливаются на трубу отопления, другие внутрь нее, а третьи монтируются на стене. Одни рассчитаны на измерение температуры воздуха, а вторые – теплоносителя.

Выбор модели терморегулятора зависит от:

  • типа котла;
  • схемы разводки отопительной системы;
  • наличия свободного места;
  • требуемого функционала.

Многие современные котлы заранее рассчитаны на подключение к ним термостатов. Причем производитель котельного оборудования сразу в техпаспорте прописывает все нюансы данного монтажа.

Если подбирается электронная модель терморегулятора, то лучше всего отдавать предпочтение максимально эффективной – той, что рекомендована разработчиком котла

В идеале термостат должен регулировать работу непосредственно нагревательного прибора, то есть подачу в него топлива. Это наиболее эффективная в плане экономии горючего схема подключения. Энергоносителя в этом случае будет сожжено ровно столько, сколько требуется тепла.

Но такой термостат получится установить только на или . Если , то отрегулировать комнатную температуру поможет термостат с механическим клапаном, который монтируется уже на трубу.

Устанавливаемые на батареи регуляторы предназначены для перекрывания подачи воды при слишком высокой температуре в комнате или у теплоносителя. Котел в этом случае перестает работать несколько позже, когда у него внутри срабатывает собственный температурный датчик, предотвращающий перегрев оборудования.

Группа #1: механические

В основу работы механического термодатчика положено изменение характеристик материала при изменении его температуры. Это простой в исполнении, бюджетный, достаточно эффективный и полностью независимый от электропитания вариант. Он предназначен для установки на трубах для регулировки потока .

В качестве реагирующего на изменения температуры вещества в механических термостатах используются:

  • жидкость.

При нагреве жидкости газы расширяются, что приводит к их давлению на шток запорного клапана. При снижении температуры они сжимаются, запор возвращается пружиной обратно, и нагретая вода вновь течет по трубам в радиаторы отопления.

Для характерны слабая чувствительность и большая погрешность регулировки. Срабатывают они только при повышении температуры на 2 и более градусов. Плюс со временем наполнитель сильфона теряет свои характеристики, цифры на ручке установки требуемых температурных параметров и реальные градусы начинают расходиться.

У таких терморегуляторов достаточно большие размеры. Подавляющее большинство из них рассчитано на измерение температуры воды в батареях, а не воздуха в помещении. Зачастую точно отрегулировать их так, как хочется хозяину дома, сложно.

Группа #2: электромеханические

Данные термостаты работают на схожих с сугубо механическими аналогами принципах. Только в качестве термочувствительного элемента здесь применяется металлическая пластина.

При нагреве она изгибается и замыкает контакт, а при охлаждении возвращается в исходное положение и размыкает цепь. А уже через этот контур происходит подача сигнала на блок управления горелками.

Электромеханическому терморегулятору требуется электропитание, он регулирующими поток теплоносителя клапанами или горелками в котле управляет посредством электрических сигналов

Еще один вариант электромеханического термостата – это устройство с датчиком в виде двух пластин из разных металлов. В этом случае термочувствительный элемент устанавливается непосредственно в топку твердотопливного котла.

При высокой температуре между пластинами возникает разность потенциалов, воздействующая на электромагнитное реле. Контакты в последнем то размыкаются, то смыкаются. В результате происходит включение/выключение наддува воздуха в камеру горения.

Группа #3: электронные

Этот вид термостатов для водогрейных котлов относится к энергозависимой категории. Подобные приборы имеют выносной термодатчик, отслеживающий температуру в помещении, и полноценный блок управления с дисплеем.

Для электрокотлов такие терморегуляторы являются обязательным дополнением. Без них электрические нагреватели будут работать без остановки, нагревая воздух или теплоноситель слишком сильно.

Работающие на электричестве котлы и бойлеры в подавляющем большинстве случаев термостатами оснащаются еще на заводе

В электронном терморегуляторе есть два главных элемента:

  1. Температурный датчик.
  2. Микроконтроллер.

Первый измеряет температуру, а второй контролирует ее и выдает сигналы на увеличение/уменьшение подачи тепловой энергии в помещение. Сенсор может посылать на контроллер аналоговый либо цифровой сигнал. В первом случае термостат по возможностям схож с механическим аналогом, только сильно превосходить его в точности замеров температурных показателей.

Цифровые терморегуляторы – это вершина развития данных приборов. Они позволяют регулировать теплоподачу по заранее заложенному алгоритму. Плюс к ним можно подключить гораздо больше датчиков расположенных как в комнатах, так и на улице.

Многие электронные термостаты имеют возможность дистанционного управления через ИК-порт или сотовую связь. Это позволяет регулировать комнатную температуру не только с помощью пульта в помещении, но и из любой точки вне него.

Например, еще выходя с работы, можно отправить сигнал на нагрев комнатного воздуха до комфортных параметров, и к вашему приходу дом порадует уютом и теплом.

Электронные устройства, предназначенные для автоматической регулировки качественных и количественных характеристик теплоносителя, являются обязательным компонентом . С их устройством рекомендуем ознакомиться.

Принципиальные схемы подсоединения

Все способы включения термостата в систему отопления делятся на три варианта подсоединения:

  1. Непосредственно к котлу.
  2. К циркуляционному насосу.
  3. На трубу, подающую теплоноситель в радиатор.

Первые две схемы исключают ухудшение пропускной способности трубопровода отопления. В него никаких дополнительных запоров не помещается, гидравлическое сопротивление всей системы не изменяется. Термостат здесь управляет работой только насоса или котла, с водой он “не соприкасается”.

При установке терморегулятора на батарею или общую трубу с несколькими радиаторами гидравлическое сопротивление, наоборот, повышается. Даже в полностью открытом состоянии клапан термостата немного замедляет движение теплоносителя.

В идеале проект обвязки котла необходимо производить сразу с учетом всех терморегулирующих и иных устройств.


Врезать термостаты в существующие отопительные трубопроводы следует только в крайнем случае, максимальной эффективности от их применения можно добиться лишь при включении их в систему еще на стадии проектирования

Если система водяного отопления в доме сделана по , то от третьего варианта лучше сразу отказаться. При срабатывании термодатчика клапан перекроет сразу всю ветку радиаторов в нескольких комнатах, и тогда о комфорте в дальних от котла помещениях можно сразу забыть.

Подключать термостат на вход радиатора следует через . Так он при срабатывании перенаправит поток теплоносителя в обход батареи. При этом вода будет возвращаться неостывшей обратно в котел. Последний перестанет ее нагревать, снижая тем самым потребление газового топлива или электроэнергии.

Термодатчик необходимо монтировать:

  • в месте, куда не попадают прямые солнечные лучи;
  • подальше от мостиков холода, сквозняков и поднимающихся потоков тепла от радиаторов;
  • так, чтобы он не оказался закрытым декоративными экранами или шторами;
  • на высоте от пола в пределах 1,2–1,5 метра.

При неправильной установке сенсора термостат станет выдавать ложные сигналы. Это может привести к перегреву не только воздуха в комнате, но и теплоносителя в системе. А во втором случае недолго и до проблем с котлом.

Выводы и полезное видео по теме

Особых сложностей с монтажом терморегулятора возникнуть не должно. Его надо лишь правильно выбрать для конкретной отопительной системы. И подобранные видеоматериалы вам в этом обязательно помогут.

Видео #1. Подключение комнатного термостата к котлу на газу во всех нюансах:

При этом можно выбрать как простой механический вариант с ручным управлением, так и более продвинутый прибор с программатором.

Хотите рассказать, как работает котел с термостатом в вашем загородном доме? Владеете информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в расположенном ниже блоке.

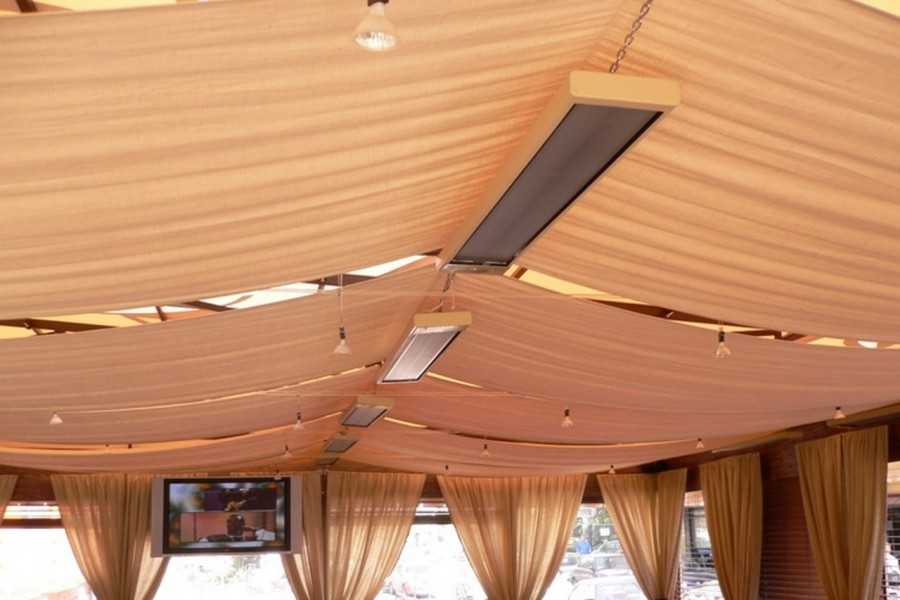

Если у вас дома есть инфракрасный нагреватель, то термостат для него просто необходим. Терморегулятор для способен контролировать и поддерживать заданные значения температуры в течение длительного времени. Кроме того, он позволит прогревать комнаты заранее, снизит риск возникновения пожара и сделает атмосферу в вашем доме максимально комфортной. Чтобы разобраться в тонкостях подключения терморегулятора к инфракрасному обогревателю, мы для начала рассмотрим принцип его действия, механизм работы и выделим основные типы термостатов.

Как правило, термостат функционирует циклично , при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически .

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

  1. Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.
  2. Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
  3. Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
  4. Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

  1. Термостат подсоединяется к автомату на электрическом щитке.
  2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
  3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Инфракрасные обогреватели с терморегулятором предполагают соблюдение правил безопасности. При работе с термостатом необходимо помнить о заземлении . Контур заземления вашего климатического прибора обязан иметь проводники определенной толщины и с небольшим сопротивлением.

Лучше всего располагать термостаты на стене. Для одного помещения достаточно одного регулятора. Прибор нежелательно прикрывать чем-либо: тканью, занавесками, предметами интерьера.

Заключение

Чем же так хороши инфракрасные обогреватели с терморегулятором? Они значительно облегчают процесс контроля климата в комнате, экономят электроэнергию и заранее прогревают помещение даже в том случае, если вы находитесь далеко от дома. Преимуществ огромное множество, сложность состоит лишь в том, чтобы правильно подключить термостат к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкциям по руководству и соблюдать технику безопасности.

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве - термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, конвекционные.

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

  • в непосредственной близости возле обогревателей;
  • в местах, где есть сквозняк;
  • в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.
