Автоматические рулонные ворота с электроприводом. Ворота-рольставни для гаража своими руками Установка ролл ворот своими руками

На гараж своими руками целесообразно устанавливать, если места для открытия створок ворот катастрофически не хватает. С этой проблемой часто сталкиваются владельцы гаражей в кооперативах, где гаражи расположены близко друг к другу.

Такая конструкция ворот гаража удобна в использовании и практически не требует мета для установки. Но, у ворот рольставней есть и серьезные недостатки – их легко взломать.

Принцип работы прост – роликовый механизм и система тросов поднимает и опускает металлическую штору ворот. Это металлические жалюзи для гаража, которые могут комплектоваться множеством удобных дополнительных элементов.

Основная комплектация рольставней для гаража:

  • полотно ворот, которое может быть выполнено из прочных стальных или легких алюминиевых ламелей;
  • вертикальные металлические направляющие для движения полотна;
  • вал, на который наматываются ламели – устанавливается над проемом ворот;
  • вал закреплен в защитном коробе, который предупреждает механические повреждения свернутого полотна роллеты;
  • электрический или механический привод для подъема и опускания ворот;
  • запорные ригельные крепления или автоматическая запорная система.

При установке автоматики обязательно в комплекте должен быть рычаг разблокировки ворот. Когда нет электричества, можно открыть роллеты простым нажатием на ручку.

Дополнительная комплектация

Для комфорта пользования гаражными воротами роллетами можно приобрести и дополнительные удобные аксессуары:

  • пульт дистанционного управления;
  • автоматически регулируемый подогрев направляющих ворот, что незаменимо зимой, когда полотно роллеты примерзает к каркасу;
  • дополнительное уплотнение короба для шумо- и теплоизоляции гаража.

Стоимость гаражной роллеты зависит не только от выбранных комплектующих, но и от других важных параметров.

Классификация роллет для гаража – что влияет на стоимость ворот

Самая простая бюджетная комплектация рольставней для стандартного гаража обойдется без установки в 7 – 9 тысяч рублей. На стоимость влияют следующие факторы:

  • материал, из которого выполнены ламели полотна ворот. Сталь прочнее и долговечней, но стоит дороже и тяжелее алюминиевого полотна. Если гараж расположен на охраняемой стоянке, то лучше остановиться на алюминии. Материал устойчив к коррозии, легкий. Поломанную ламель легко заменить на новую;
  • способ подъема полотна – автоматика, естественно, дороже, чем механика.

Совет. Если будете устанавливать гаражные ворота рольставни своими руками, то выгодней приобрести базовую недорогую комплектацию, а дополнительные детали приобретать отдельно. Например, блок автоматики на разборке обойдется вполовину дешевле.

  • степень защиты от взлома. Дополнительно установлен датчик движения, который не дает опуститься полотну при въезде в гараж, и включает сигнализацию при проникновении злоумышленников. Цена датчика, в зависимости от производителя, от 2 до 6 тысяч рублей;
  • метод монтажа рольставней.

Классификация ворот рольставней для гаража по степени защиты помещения:

  • тип Р1 — Р2 – могут защитить гараж от пыли и шума, но взломать такие ворота – дело пары минут;
  • тип Р3 — Р5 – стальной профиль более устойчив к механическому вскрытию. Это самый оптимальный вариант для гаражей в кооперативах и во дворах;
  • тип Р6 — Р8 – бронированный вариант ворот с пуленепробиваемыми ламелями полотна. Стоит дорого, легче установить распашные металлические ворота.

Если решили установить гаражные ворота рольставни своими руками, то необходимо знать какую конструкцию по способу монтажа надо покупать:

  • накладные наружные ворота – надо устанавливать снаружи, короб для роллеты расположен на улице и подвержен действию дождя и ветра – не лучший вариант для монтажа. Но, конструкцию этого типа можно установить и изнутри гаража.

Совет. Приобретая рольставни, сразу рассчитайте высоту, так как надо место для монтажа коробки, в которую сворачивается полотно ворот.

  • встроенные ворота – самый надежный вариант, так как каркас конструкции устанавливается в проем ворот и его можно дополнительно укрепить;
  • комбинированные ворота – необходимо делать специальную нишу над проемом ворот, чтобы установить коробку, в которой будет размещаться смотанная роллета.

Принцип конструкции довольно простой. В чем достоинства и недостатки таких ворот для гаража.

Рольставни – преимущества и недостатки

Такую конструкцию выгодно и удобно устанавливать в гаражах, которые расположены на охраняемой территории.

Преимуществ у рольставней много:

  • удобная автоматика;
  • легкое открытие ворот при помощи дистанционного управления;
  • практически не требуют места, подходят для гаражей с ограниченной площадью;
  • конструкция легкая и не несет нагрузки на стены;
  • рольставни можно устанавливать в гаражах из любых материалов;
  • поврежденные ламели легко заменить без больших затрат на ремонт;
  • гарантия на ворота – от 10 лет, зависит от компании производителя. Китайцы гарантий не предоставляют;
  • можно установить базовый недорогой комплект своими руками. Стоимость установки обычно 20 процентов от цены ворот;
  • дополнительное утепление роллет помогает выполнить и полную герметичность.

Вариантов декора таких ворот для гаража много, можно выбрать эффектную и красивую отделку под дерево, ткань, с красивыми рисунками и надписями.

Недостатков у рольставней тоже много:

  • взломать такие ворота – пара пустяков, обязательно нужна охранная сигнализация;
  • алюминиевые роллеты легко повредить, а стальные стоят недешево;
  • если покупать стандартную комплектацию, без утепления, то сохранять тепло такие ворота не будут, а утеплить их самостоятельно по полотну невозможно;
  • автоматика ломается – починка стоит дорого.

Если решили устанавливать ворота рольставни на гараже своими руками и сэкономить до 50 процентов от стоимости, то предлагаем подробную инструкцию по монтажу.

Поэтапный монтаж рольставней на ворота гаража

При покупке рольставней надо учитывать, что такие гаражные ворота подходят для стандартных гаражей. Норматив – алюминиевые конструкции устанавливаются на площадь ворот до 14 квадратов, стальные – не больше 49 квадратов.

Для установки необходим стандартный набор инструментов – шуруповерт, дрель, уровень, перфоратор, молоток и плоскогубцы. Герметизация стыков проводится акриловыми или силиконовыми герметиками, по периметру коробки, при установке в проеме герметизируем монтажной пеной.

Приобретая гаражные ворота такой конструкции, важно правильно высчитать необходимые размеры. По проему ворот ширина и высота готовых рольставней не должны быть меньше, чем пять миллиметров. Обязательно проверьте размеры и по диагонали, это требование важно для старых гаражей, где при кладке проем ворот мог быть сбит по уровню.

Последовательность монтажа:

  • обязательно выравниваем цементом проем гаража, убираем все неровности, сколы, штукатурим трещины;
  • проверяем проем по уровню, где необходимо, устанавливаем резиновые выравнивающие прокладки;

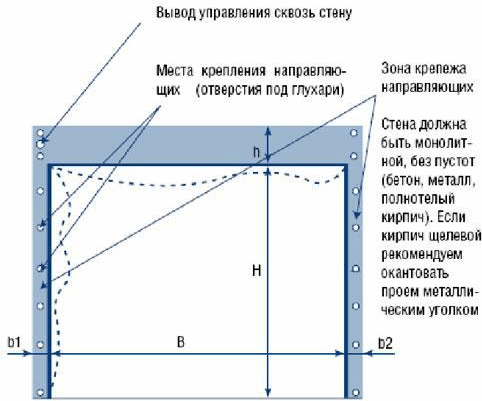

  • выставляем направляющие. Для этого на металлических боковых направляющих сверлим отверстия для креплений (шаг 50 см). Диаметр крепежа 8 миллиметров.

Важно. Просверливая отверстия для крепежа, от краев направляющей надо отступить 10 сантиметров.

  • в верхней части направляющего каркаса просверливаем отверстия для заглушек (диаметр 11,8 см);
  • собираем каркас ворот – для этого в проеме по уровню фиксируем метки для крепежа коробки (диаметр 8 мм).

Важно. Если устанавливаем автоматику, то сразу надо сделать еще одно отверстие для подключения электропривода.

  • до подвеса короба, в который скручивается роллета, сверлим в нем отверстия для крепежа крышки. Лучше разметить, приложив крышку и просверлить сразу и крышку, и короб (диаметр крепежа крышки 4,2 мм);
  • на короб монтируем боковые шины, по которым движется полотно ворот;
  • теперь выставляем по уровню каркас в проеме ворот и наносим отметки – где будем сверлить в стене отверстие для крепежа, не забываем про шнур автоматики;
  • теперь в проеме необходимо просверлить отверстия для креплений и установить на герметик дюбеля. Крепим защитную пружину привода;
  • отверстие для механического привода, в зависимости от выбранной модели ворот – от 12 до 16 мм;
  • теперь можно закреплять каркас ворот в проеме.

Важно. Несколько раз проверьте горизонталь и вертикаль, чтобы не было перекоса каркаса.

Крепежные элементы каркаса обычно продаются в комплекте, но надо учитывать, что для кирпичных и бетонных стен нужны дюбеля и анкеры длиной 3 см, для пустотных блоков стен – 6 см, а в металлических гаражах роллеты крепятся на саморезы по металлу.

Затягиваем крепление каркаса поочередно, проверяя уровнем горизонталь и вертикаль. После установки каркаса можно монтировать автоматику и крепить подъемный механизм и полотно ворот.

Чтобы правильно установить роллеты в гараже своими руками, посмотрите видео, так процесс более понятен.

Существует множество разновидностей гаражных ворот, каждая из которых обладает массой положительных и отрицательных моментов. Мы уже привыкли к традиционным распашным створкам, которые имеют простую и надежную конструкцию. Однако в некоторых случаях их использование не совсем оправдано. Выгоднее использовать альтернативные варианты. Мы сегодня рассмотрим роллетные ворота на гараж в том числе и эконом-класса, их устройство, составные части, принцип работы, а также особенности установки своими руками.

Рулонные ворота в гараже

Что собой представляют роллетные ворота

Ворота роллетного типа представляют собой полотно, состоящее из множества профильных алюминиевых или стальных элементов, называемых ламелями. Их толщина обычно составляет 19-23 мм, а ширина - 37-120 мм. Внутри ламели имеют пустоты, которые на заводе заполняются пенополиуретановым утеплителем. Ламели соединены между собой посредством замка-зацепа, образуя гибкую створку. Все промежутки между ламелями проложены изоляторами. На нижней части полотна крепится концевая деталь, обеспечивающая в процессе закрытия плотное прилегание створки к полу.

Помимо основного полотна, рулонные ворота для гаража состоят из таких конструктивных элементов:

  • Вал, на который полотно наматывается.
  • Механическое подъемное устройство.
  • Короб для размещения полотна.
  • Устройство механического управления.
  • Привод с электромотором, поднимающий и опускающий гибкую створку. В некоторых вариантах мотор может отсутствовать. Тогда привод управляется вручную.
  • Направляющие, расположенные по бокам ворот. Они представляют собой П-образные алюминиевые профили, имеющие толщину стенок 2-3 мм.
  • Ролики, кронштейны и крепежные элементы.

Внешний вид на барабан рулонных ворот

Преимущества рулонных заграждений

  • Это - эконом-вариант. Достигается экономия места около гаража.
  • Подъемные роллетные конструкции можно устанавливать на таких гаражах, где невозможно установить входные системы других типов. Например, в цокольном этаже или при недостатке места около гаража.
  • Универсальность. Можно применять в проемах любых размеров.
  • Быстрое открытие и закрытие гибкой створки. При использовании электрического привода даже не приходится прикладывать физических усилий.
  • Подъемные эконом-ворота можно смонтировать своими руками, так как они имеют несложную конструкцию. Разумеется, необходимо умело обращаться с инструментами, и разбираться в технике.
  • Пористый утеплитель, находящийся внутри ламелей, обеспечивает достаточную тепло- и звукоизоляцию гаражного помещения.

Недостатки роллетных конструкций

  • Высокая стоимость для больших размеров полотна.
  • Невысокая устойчивость к вандальным действиям.
  • Невозможность оборудовать калитку для входа. Каждый раз приходится поднимать основное полотно, чтобы войти в гараж. Если калитку сделать необходимо, то она изготавливается отдельно от роллетной конструкции.

Принцип работы роллетных ворот

Открывание гибкой створки происходит только по команде оператора. Управлять створкой можно при помощи расположенной внутри гаража кнопки, либо использовать для этой цели блок радиоуправления. В процессе открывания створка поднимается, и наматывается на вращающийся вал. Так она фиксируется особым механизмом. Закрытие створки происходит в обратном порядке. Точно так же функционируют обычные оконные роллеты. Движению створки помогают ролики, за счет которых обеспечивается плавность хода полотна.

Управление створкой осуществляется ручным способом, либо посредством электрического привода. В последнем случае система дополнительно оборудуется аварийным подъемником, на случай отключения электричества. Также роллерные ворота должны быть оборудованы аварийным тормозом на случай возможных отказов. Специальный редуктор должен предотвращать быстрое падение створки.

Установка роллетных ворот

Рассмотрим, как своими руками установить ролетные ворота на гараж. В большинстве случаев направляющие и короб с полотном устанавливаются с внутренней стороны гаража. Тем самым обеспечивается более высокая надежность конструкции. Наружный способ установки своими руками выбирают в случае, если толщина короба с полотном не позволяет разместить его под потолком гаража.

Короб барабана

Рольворота для гаража могут быть установлены накладным или встроенным способом. Накладной способ подразумевает наложение короба на стену. При встроенном способе короб располагается снизу верхнего гаражного откоса.

Работа выполняется в следующем порядке:

  1. Проем и место под потолком освобождаются от всех лишних вещей, таких как электропроводка, коммуникации и т. д. Если имеются какие-то неровности, их необходимо устранить. Допускаются неровности не более 5 мм на погонный метр.
  2. Подготовка направляющих к установке. 2 стенки просверливаются своими руками по меткам для крепления направляющих.
  3. Подготавливается короб. С него нужно снять переднюю крышку, а затем просверлить в задней крышке отверстия для крепления короба на стене, и для входа электрического кабеля.
  4. Направляющие крепятся в пазах боковых крышек.
  5. Короб соединяется своими руками с направляющими.
  6. Промеряется готовый каркас методом прикладывания его к проему.
  7. Если размеры каркаса соответствуют размеру проема, то каркас жестко закрепляется на своем месте.
  8. Производится крепление основного полотна, после чего оно выравнивается строго по уровню.
  9. Принимая во внимание положение секции в закрытом виде, своими руками устанавливают вертикальные направляющие.
  10. Устанавливается привод, который будет приводить в движение роллетные ворота.
  11. Производится подключение электропроводки, если выбран привод электрического типа.
  12. Проверяется работа и плавность хода створки. Если в каком-то месте имеются заедания, можно попробовать смазать ролики.

Мы рассмотрели, что собой представляют гаражные ворота роллетного типа. При правильно проведенном монтаже работа такой конструкции будет налажена уже через несколько часов после начала установки. При бережном обращении такая система способна прослужить десятки лет, не доставляя своему владельцу никаких хлопот. Для обеспечения безопасности гаража рекомендуется оборудовать роллерную конструкцию дополнительными замками.

Существует множество различных конструкций калиток: секционные, распашные, подъемные. Рулонные ворота с электроприводом или рольставни идеально подойдут для гаража и закрытия двора от посторонних глаз.

Особенности

Рулонные, они же рольворота или ролловые ворота – это уникальная запорная конструкция, которая позволяет закрыть помещение без каких-либо стыков. Полотно в такой конструкции сворачивается в рулон, откуда и пошло название этого вида ставней. Они очень удобны в использовании на участках маленькой площади, т. к. не требует наличия отдельного места для диаметра распаха.

Фото — принцип работы

Преимущества рулонных ворот:

  1. Рольставни отлично закрывают помещение или двор из-за полного отсутствия каких-либо швов или щелей;
  2. Они красиво смотрятся. Как правило, стальные варианты или полотна из ПВХ можно окрашивать в любые цвета, они могут иметь фактуру или другие украшения;
  3. Они долговечны. Модели Hörmann Decotherm classic и Rollmatic могут прослужить до 50 лет;
  4. Обеспечивают быстрое открытие и закрытие дверей. Высокоскоростные ворота пользуются большой популярностью у автолюбителей.

Фото — дизайн рулонов

Недостатки:

  1. Они не так просты в самостоятельной разработке, как распашные или откатные. Для их создания требуется не только тщательно продумать конструкцию, но и точно рассчитать шину и высоту полотна;
  2. Они характеризуются высокой теплоотдачей. Если обычные подъемные или поворотные можно утеплить при помощи минеральной ваты или пенопласта, рулонные не утепляются;
  3. Несмотря на внешнюю надежность, пластиковые ставни поддаются взлому. Они не нагружены и не защищены от внешнего воздействия ребрами стойкости. Из-за этого при сильном ударе их легко можно проломить;
  4. Противопожарные встроенные рулонные гаражные ворота для забора или помещения забирают примерно 5–7 сантиметров полезного пространства.

Фото — заборные рулонные решетки

Конструкция

Ворота разделяются на две части: видимая и невидимая. Видимая – это ламели или полотно, оно делится на несколько секций. Такие жалюзи заворачиваются в защитный короб, процесс закрытия контролирует электрический привод. Он относится к невидимой части ворот.


Фото — конструкция

Автоматические или скоростные рулонные гаражные ворота могут быть изготовлены из:

  1. Пустотелых ламелей. Они изготавливаются из ПВХ, стали или других материалов. Представляют собой полотна с внутренними ребрами жесткости;
  2. Смотровых полотен. Этот профиль имеет перфорации, в которых сохраняется воздух. Они состоят из двух панелей, внутри которых есть ребра жесткости и пространство для воздуха. Могут быть как пластиковые, так и алюминиевые;
  3. Профильные. Эти роллетные стальные полотна являются упрочненной версией перфорированных. Их производят из двух полотен, толщиной в полмиллиметра каждое. Между отдельными частями панели установлены ребра жесткости, которые обеспечивают прочность полотен.

Также конструктивно въездные рулонные ворота могут быть механические (которые открываются и закрываются своими руками) и автоматические. Каждая схема управления имеет свои достоинства и недостатки. При ручном контроле нет зависимости от электричества или работы привода, но в то же время, автоматика более удобна в повседневном применении.


Фото — автоматические ставни

Но, при этом, внутренняя конструкция системы практически не отличается независимо от рода управления. Секционные роллеты накручиваются на призматический вал. Ширина сторон призмы зависит от размера ламелей. Вал установлен на консольные рельсы или каретки. Для защиты полотен от изнашивания устанавливается специальная конструкция, при которой вал во время раскручивания немного смешается в бок.

Видео: ремонт внутренних ворот

Монтаж

Промышленные и бытовые рулонные ворота могут быть установлены следующими способами:

  1. Потолочным;
  2. Встраиваемым;
  3. Настенным.

Рассмотрим, как производится установка всеми вариантами.

  1. Накладной самый простой и быстрый. Наша инструкция подразумевает монтаж уже готовых систем (например, от Hormann или Alutech – Алютех). На одной из стен устанавливается призматический вал;
  2. По двум сторонам от призмы монтируются направляющие, по которым и будут двигаться металлические секционные ворота;
  3. Поверх направляющих устанавливаются ролики;
  4. На вал накручивается полотно необходимого размера (ширина должна соответствовать размеру дверного проема). Размеры решетки могут немного превышать размеры гаража или забора, но ни в коем случае не могут быть меньше;
  5. Нужно отметить, что если используется конструкция ворот с калиткой, то необходимо установить между дверью и стеной с валом дополнительную балку. Тогда ширина полотна отмеряется до этой балки;
  6. После намотки вал подключается к рычагу или приводу.

Так чаще всего монтируются уличные рулонные ворота с калиткой, утепленные варианты для дачи или гаража устанавливаются на потолок. При этом, нужно отметить, что встраиваемые монтируются по той же технологии, но со штробированием стены и монтажом вала внутрь проема.


Фото — гаражные потолочные

Для монтажа на потолок потребуются специальные комплектующие: консоли и подвески. Здесь установка принципиально не отличается от накладного способа:

  1. На потолок монтируется призматический вал, от него с двух сторон (соответственно, по обеим стенам) опускаются направляющие;
  2. На них крепятся ролики, вал дополнительно упрочняется подвесками или консольными балками. После этого можно начинать намотку ставней;
  3. После окончания установки секционной решетки, вал подсоединяется к рычагу или приводу.

Обзор цен

Рассмотрим, где можно купить рулонные эконом-ворота от Doorhan (Дорхан) размером в 3000х2500, и какова их цена в разных городах:

Город Стоимость, евро Город Стоимость, евро
Алматы 445 Брянск 430
Воронеж 435 Екатеринбург 445
Ижевск 430 Казань 445
Киев 450 Краснодар 435
Курск 430 Липецк 430
Минск 450 Москва 450
Нижний Новгород 445 Новосибирск 435
Омск 430 Санкт-Петербург (СПб) 445
Ростов-на-Дону 430 Рязань 430
Самара 430 Саратов 435
Тольятти 435 Тула 430

Если продажа производится напрямую от производителя (со склада), то цена ворот будет на порядок ниже. Ремонт рулонных ворот производится зачастую специалистами, т. к. при поломке одной панели потребуется замена как минимум двух соседних.

В последнее время для обустройства гаражей все чаще стали применять роллетные ворота или, как их еще называют, рольставни. В некоторых случаях их устанавливают и при въезде на участок. Вертикальный способ открывания такого типа конструкций максимально экономит внутреннее и внешнее пространство по сравнению с другими видами створок.

Принцип работы системы

Качество работы ворот зависит от правильно подобранных к нему элементов, поэтому комплектующие должны быть от одного производителя. Исключение могут составить привод и автоматика.

Устройство роллетных ворот:

Полотно из роллетных профилей – ламели, соединенные между собой продольными зацепами.

Направляющие – 2 вертикальные шины, ширина которых находится в зависимости от толщины элементов полотна, а длина от высоты проема и способа установки.

Во время работы ворот в П-образные профили попадают ламели, которые там удерживаются за счет особых замков-креплений. Для защиты механизма от мусора и грязи в пазах установлены специальные щетки или уплотнители из полимерных материалов трубчатой формы.

Приемный вал – на него наматывается полотно створки при открытии. Представляет собой восьмиугольную призму, которую приводят в движение два шарикоподшипника, установленные по краям. Изготавливается из высокопрочной, иногда оцинкованной, стали.

Вал может находиться в одном положении или менять его, смещаясь ближе к проему во время открывания или закрывания ворот. Второй вариант обеспечивает более гладкое скольжение ламелей, которые сразу попадают в паз и не испытывают дополнительных нагрузок.

Короб – необходим для защиты рулона от внешних факторов, бывает квадратной или полукруглой формы.

Привод – различают механический (для ручного открывания) и автоматический. Подбирают с запасом мощности, на случай внешних природных воздействий. Исключение — приводы с системой распознавания препятствий, они сами способны о себе позаботится, но требуют четкого соответствия весу полотна. Тяжелые рольставни требуют более мощного привода.

Еще приводы подразделяются на:

  • внутривальные – обычно встроены в конструкцию и недоступны без ее демонтажа;
  • осевые – выносные, крепятся на стене у короба и соединяются с валом муфтой или цепным типом соединения.

Замки – в зависимости от привода устанавливают ригельный (от ключа) или автоматический тип запирающего устройства.

Ворота роллетные имеют ограничения по габаритам:

  • по ширине – от 150 до 430 см;
  • по высоте – от 150 до 270 см;
  • по весу створки – от 4,7 до 80 кг, более тяжелые варианты практически не встречаются.

Конструкция обладает достаточно простым механизмом действия. При открывании полотно, состоящее из ламелей, сворачивается в рулон, который скрывается в специальный короб. Располагаться он может как внутри, так и снаружи бокса.

Управление автоматической системой предусмотрено в нескольких вариантах:

  • кнопкой, которая устанавливается в стене у створки;
  • дистанционно – с пульта или специального брелка, радиус действия – 50 м;
  • с помощью интеллектуальной системы, датчики которой реагируют световые, температурные или другие изменения.

Ручной привод – открывание ключом, зачастую используется как резервный, на случай если отключено электричество. Хотя при бюджетном варианте для небольших по габаритам конструкций он может являться и основным. Для таких случаев существует ограничение по весу полотна – не более 30 кг.

Особенности и преимущества конструкции

Отличительная черта конструкции – вертикальный способ открывания. Это дает массу преимуществ по сравнению с другими типами устройств: остается достаточно места для маневра перед боксом – около 2 м, короб не уменьшает высоту всего помещения.

Роллетные полотна хорошие шумоотражатели и защитники от непогоды, при установлении внутренних утеплителей в ламели, способны уменьшить теплопотери на 20%. Имеют приятный внешний вид, ничем не ограниченно цветовое оформление и дизайнерские идеи. Ставни гаража могут имитировать редкие породы дерева или камня, поддерживать фасадные особенности частного дома или ландшафта.

Конструкция легка в управлении, не требует особого ухода – достаточно протирать влажной ветошью. Экономит средства на текущий ремонт: не надо красить или часто смазывать. При выходе из строя одной ламели ее легко заменить. Ворота для гаража бюджетного варианта имеют срок эксплуатации около 10 лет, а цена при этом – чуть больше 7 тыс. рублей.

Недостатки роллетных конструкций

Несмотря на все достоинства, ворота имеют один значительный недостаток – необходима повышенная защита от падения рольставни. Даже легкие варианты полотна могут нанести увечья при падении. Подобные инцинденты, хоть и редко, но случаются при выходе из строя редуктора.

Чтобы избежать подобных ситуаций вся механика и автоматика должны проходить своевременный осмотр, приемный вал находится под защитой короба или кожуха. В качестве страховки все без исключения роллетные ворота оснащаются системой блокировки, для чего устанавливается аварийное торможение вала.

Недостатки:

  1. При образовании наледи на ламелях роллетные ворота гаража с трудом поддаются открыванию, поэтому в холодный период поверхность следует обрабатывать специальными составами или подключать систему подогрева полотна.
  2. При блокировке ворота невозможно открыть без разрезания металла, поэтому в гараж должен быть еще один вход через калитку.
  3. Разрезать металл не так уж и сложно, поэтому боксу требуется дополнительная установка сигнализации, если постройка располагается на неохраняемой территории.
  4. Рольставни имеют медленное движение, их нежелательно часто использовать: имеется ограниченное число циклов.

Установка

При наличии инженерного образования и владения навыками сборки установка роллетных ворот на гараж не представляется сложным. Для автоматики же требуется обязательное подключение специалиста.

Существует три основных способа монтажа, определяющих положение короба и направляющих:

  • накладной – короб и направляющие крепятся снаружи гаража;
  • встроенный – ниша для рулона оборудуется в верхней части проема, направляющие вдоль его вертикальных стоек, конечно, если позволяет толщина фасадной стены;
  • комбинированные – кожух для полотна находится сразу за проемом, уже внутри гаража, рейки движения устанавливаются также в помещении, сразу за входом.

Существуют и более сложные варианты, например, когда короб расположен внутри бокса, а направляющие встроенные. Все зависит от необходимой степени защиты и финансовых возможностей заказчика. Особенно прост накладной монтаж.

Помимо стандартных инструментов для таких видов работ, вроде молотка или дрели, потребуются: перфоратор, пистолет, чтобы сделать заклепки, для подключения электропривода – мультиметр. Отделка предусматривает использование герметиков – силиконового и акрилового, для швов – монтажную пену.

Видео: установка роллет

Подготовка к монтажу

До начала работ необходимо подготовить проем и все места для будущей установки элементов конструкции. Они должны быть освобождены от лишних коммуникаций, вычищены, разровнены, оштукатурены и т.п.

Допустимый перепад высот на поверхности – не более 5 мм. Если добиться такой точности сложно, необходимо предусмотреть и подготовить прокладки, которые скорректируют огрехи во время сборки. Как только все подсохнет, достается инструкция и все детали ворот, кроме автоматики.

Сначала отмечают места будущих отверстий в стене или вертикальной части проема и пробивают их перфоратором, в деревянных конструкциях просверливают. Затем отверстия по меткам плюс по одному для заглушек делают в направляющих.

Выбор воротного полотна

Подбираются ламели в зависимости от степени необходимой защиты для бокса. Бывают они двух видов – стальные и алюминиевые.

Алюминиевые

Роликовой прокатки – самые слабенькие, неплохо удерживают тепло и сдерживают внешние шумы. Применяются только внутри промышленных или торговых помещений, а также на складах.

С пенонаполнителем или роллформинговые – обладают сравнительно небольшим весом и таким же небольшим уровнем защиты от взлома. Подходят для боксов на охраняемых территориях.

Экструдированные – полые внутри, но имеют дополнительные ребра жесткости, а значит и высокие защитные характеристики. Устанавливают на отдельно стоящих гаражах или используют для въездной группы на участок.

Экструдированные вентиляционные – ламели оснащены щелями или отверстиями для поддержания нормального воздухообмена. Иногда несколько пластин, а то и все, выполняют из поликарбоната, что обеспечивает помещению естественное освещение и дает возможность наблюдать за огороженным пространством. Предназначаются для неотапливаемых боксов.

Материалом для ламелей может служить и сталь. Такие ворота более прочные, но тяжелей, да и стоят дороже. Алюминиевые ламели по сравнению со стальными, устойчивы к воздействию влаги не образуют коррозии, легкие, менее шумные и декоративные возможности у них гораздо шире.

Предельная ширина полотна при высоте 2 м:

  • из алюминия – от 2,5 до 4 м;
  • из алюминиевых экструдированных – от 4,5 до 7 м;
  • из стали – от 7 до 11 м.

Монтаж конструкции

По схеме на поверхности стены или верхней части проема (для встроенного варианта) необходимо поставить метки будущих креплений, а в самом коробе просверлить отверстия:

Еще одно отверстие необходимо сделать для кабеля привода. На следующем этапе происходит соединение с направляющими. Далее надо примерить короб, проверить отметки и пробить отверстия. Вставить в них дюбеля, а в выемку для привода защитную пружину.

При установке каркаса роллетных ворот следует внимательно следить, чтобы засечки и соответствующие им отверстия совмещались, а сама конструкция располагалась по отношению к уровню пола строго горизонтально. Затягивают крепления равномерно, чтобы в дальнейшем не произошло перекоса.

Строго по инструкции, соблюдая все меры предосторожности, устанавливается управление и автоматика, если она предусмотрена. Для этих работ необходима консультация с профессионалом.

В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины.

Монтаж завершается проверкой работы всей конструкции. Если все в порядке, вставляются и герметизируют заглушки, зазоры, все технические швы покрывают монтажной пеной.

Замок на роллетные ворота

На последнем концевом элементе рольставни при сборке прикрепляются автоматические замки – ригели. Они нужны для более плотного примыкания к полу. Боковые заглушки и запирающий цилиндр позволяют оставлять бокс без присмотра на длительное время. Без установления автоматики замок на роллетные ворота обязателен, ведь полотно, хоть и ненамного, но можно приподнять на несколько сантиметров.

Рулонные ворота очень популярны. Давно изучены конструкция и типы монтажа. Но очень часто, по приезду мастера на объект, возникает много замечаний по проему, что затрудняет монтаж ворот, или вовсе, делает его невозможным.
Специалисты Компании Защита подготовили некоторые рекомендации по подготовке проема для установки рулонных ворот.

1. Конструкция рулонных ворот.

Для начала, вспомним основные конструктивные детали ворот (рис. 1). Рис. 1

Рис. 2 Прошу обратить внимание на конструктивную особенность состыковки боковой крышки с направляющей шиной. Данная информация нам понадобится позднее.

Технические параметры профиля не имеют значения для подготовки проема, но для сведений хочу уточнить, что рулонные ворота бытового применения поставляются из 77 профиля. Все остальные профиля 45, 58 считаются роллетными.

Короб
Короба для рулонных ворот бытового применения поставляются двух типов:
- 300 и 375 (360) см. на рис. 3
Примечание. 375 короб состоит из 3-х частей, при встроенном монтаже поставляется с задней крышкой, при накладном монтаже - без задней крышки.


Рис. 3

Если конструкция ворот в готовом виде - 2700 - 2900мм (с учетом короба), то поставляется короб 300мм. Рулонные ворота высотой свыше 2900м поставляются с 375 (360) коробом.
Внимание! Если ворота большой ширины, то при высоте до 2900 возможен короб 375 (360). Обязательно уточняйте у специалистов.
Размер короба очень важен при возведении колонн. Размер проезда по высоте + короб + концевой профиль (100мм).
На фотографии пример ворот Алютех с 360 коробом (без задней крышки).
Размер ворот, мм - ш. 5210 х в. 2700 (размер проезда - ш. 5010 х в. 2240)
Комплектация - 360 короб, 102 вал, направляющие шины - 100.


В зависимости от размера конструкции направляющие шины поставляется следующих типов: 83, 90, 100.



Размер шины очень важен при определении типа монтажа ворот.
При встроенном монтаже направляющие шины перекрывают часть проема по ширине.
При накладном монтаже, размер шин необходим при возведении колонн.

2. Тип монтажа рулонных ворот.

В основном, рулонные ворота (рольворота) используются в качестве въездных ворот на территорию, но иногда устанавливаются и на гараж.
Монтаж встроенный
При встроенном монтаже световой проем уменьшается - по ширине за счет направляющих шин (166 -200мм), по высоте - за счет короба + концевого профиля (400 -475мм).
Для правильной и надежной установки должны быть соблюдены некоторые требования относящиеся к проему:
- проемы должны иметь прямоугольную форму;
- пло скость к которой крепится направляющая шина должна быть ровной и гладкой;
- отклонен ия рабочих поверхностей от вертикали и горизонтали не должны больше 5 мм.
Если стены (колонны) имеют неровную, выпуклую или вогнутые контуры, в этом случае конструкция ворот не может плотно прилегать к стенам и поэтому образовываются щели. Если такие зазоры составляют 2-3мм, их можно скрыть с помощью герметизирующего материала подобранного в цвет конструкции, но бывают зазоры 10 - 20мм.
Монтаж накладной
Накладной монтаж - наиболее распространенный и простой тип монтажа рольворот. Короб с полотном устанавливается над проемом, направляющие шины - сбоку от него. Проем должен быть в одном уровне и иметь гладкую поверхность.

3. Подготовка проема.

Если Вы устанавливаете рулонные ворота на гараж, Вам, прежде всего, следует определиться, где будут стоять ворота - внутри гаража или снаружи.

Если притолока внутри гаража 300 или 400мм, и нет труб или других конструкций в местах крепления ворот, то смело можно монтировать ворота внутри гаража.

Примечание.
Для того чтобы определить проем в свету по высоте, необходимо учитывать размер короба (300, 375) и размер концевого профиля (ориент. 10 см с уплотнительной резинкой), который не заходит в короб и также перекрывает световой проем.

При монтаже ворот на колонны (на въезд) необходимо подготовить устойчивые колонны нужной высоты.
Вернемся в начало статьи и посмотрим на рис. 2, на котором видно, что боковая крышка вставляется в направляющую шину. Так как основные механизмы (вал, привод, весь профиль (в открытом состоянии)) находятся в коробе, то основная нагрузка ложится на боковые крышки, соответственно они должны быть жестко закреплены. Поэтому, при расчете высоты колон на въезд необходимо учесть высоту рулонных ворот в готовом виде.

Пример.

Монтаж рулонных ворот на въезд, тип монтажа - накладной.

Если Вы хотите, чтобы проезд в чистом виде был - шир. 3000 х выс. 2700

Вам необходимо, чтобы между колоннами по ширине было - 3000мм

Высота колонн должна быть не менее 3175мм

В данном случае, световой проем по высоте составит - 2700 мм

Готовая конструкция ворот - 3175м.

РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ПРОЕМУ

Н - высота проёма; В - ширина проёма

Притолока, при монтаже ворот внакладку изнутри помещения, от 250 до 350мм. b1 и b2 - зоны крепления направляющих, (не менее ширины направляющей - 90мм).

При монтаже внакладку на проем, стена, на которую устанавливаются ворота, должна быть в одной вертикальной плоскости, без выступов и ниш. При встроенном монтаже ворота располагается внутри проема, и при этом указываются минимальные размеры проема.

Если стена сделана из пеноблоков, следует обварить внутренний проем уголком 75х75мм.

До начала монтажа необходимо завершить всю финишную отделку, штукатурку и т.п.

Ну и, конечно же, электропроводка. К одной из колон, необходимо подвести электрическую проводку для подключения ворот, так как рулонные ворота, в основном, поставляются с электроприводом.

Надеюсь, что данная информация Вам будет полезна.
