Нетрадиционные источники энергии своими руками. Альтернативные источники энергии для электроснабжения дачи или дома

Альтернативная энергия - это энергия, источник которой отличается от тех, что мы привыкли использовать (уголь, газ, ядерное топливо, нефть и т.п.); чаще используется в контексте ограниченности ископаемых источников топлива и наличия у таковых выбросов вредных парниковых газов в атмосферу. Альтернативная энергия - относительно новая отрасль (поскольку не было необходимости искать что-то менее эффективное, но более чистое, чем уголь, например) не находит широкого числа сторонников, но переход к ней неизбежен. Когда мы найдем способы добычи большого количества электроэнергии (скорее, ее хранения), использования водорода и других элементов, эффективной солнечной или термоядерной энергии на замену привычным источникам, мир изменится до неузнаваемости.

Стоимость производства энергии из так называемых возобновляемых источников, например, ветра и солнечного света с каждым годом медленно, но верно снижается. Однако один из недостатков такого производства по-прежнему остается нерешенным – что делать с избытком произведенной энергии, как ее хранить? Допустим, при ветреной погоде ветряки производят достаточное количество энергии для питания электросетей. Но стоит ветру остановиться – энергии нет. Различные компании по всему миру пытаются решить эту проблему. Например, компания ведет разработку энергоэффективных батарей. Но в общем масштабе – это капля в море. К тому же, очень дорого.

Вы наверняка о том, как знаменитый изобретатель и, вне всяких сомнений, талантливый предприниматель

Без электроэнергии жизнь любого дома практически немыслима: электричество помогает в приготовлении пищи, отоплении помещения, закачке в него воды и в простом освещении. Но что делать, если там, где вы живете, еще нет коммуникаций, то на помощь придут альтернативные источники электроэнергии.


В нашем обзоре мы собрали несколько распространенных в быту альтернативных источников электричества, которые широко применяются как в России, так и в европейских странах и на американском континенте. Во многом они, конечно, дороже и более сложны в эксплуатации, чем центральная энергосеть; однако финансовые вложения будут полностью оправданы качественной и надежной службой, а также созданием благоприятной экологической среды.

Электрогенераторы

Самый популярный в России альтернативный источник энергии, который больше всего востребован в частных загородных домах. По типу используемого горючего электрогенераторы бывают дизельными, бензиновыми и газовыми.

Дизельные генераторы обладают массой преимуществ, среди которых экономичность, надежность и небольшой риск возникновения пожара. Если использовать дизельный генератор регулярно, то он гораздо выгодней моделей, работающих на газе или на бензине. Расход топлива дизельного оборудования не велик, цена на дизель также держится на невысоком уровне, он не потребует дорогостоящего ремонта.


Недостатки дизельного генератора – большое количество газов, выделяемых при работе, шум и высокая стоимость самого аппарата. Цена «среднего» оборудования с выходной мощностью около 5 кВт в среднем составляет около 23 000 рублей; впрочем, за одно лето работы он полностью себя окупает.

Бензиновый генератор идеально подойдет как резервный или сезонный источник тока. По сравнению с дизельными, бензиновые генераторы имеют небольшие размеры, издают мало шума при работе, и по стоимости ниже - средняя цена бензинового генератора мощностью 5 кВт колеблется в диапазоне 14 -17 тысяч рублей. Недостаток у бензинового генератора – большой расход топлива, да и высокий уровень выделяемого углекислого газа потребует от вас размещения электрогенератора в отдельном помещении.


Газовые генераторы – пожалуй, самые «выгодные» для применения в быту модели, которые отлично рекомендовали себя со всех сторон: они могут работать как от природного газа, так и от сжиженного топлива в баллонах. Уровень шума данного прибора очень низкий, а долговечность самая высокая; при этом цены лежат в умеренном диапазоне: за «домашний» прибор мощностью около 5 кВт придется отдать около 18 тысяч рублей.

Жизнь под солнцем

С каждым годом все популярнее становится еще один альтернативный источник электроэнергии – энергия солнца. Ее можно использовать не только для выработки электрической энергии, но и для обеспечения автономного отопления. На крышу, а иногда и на стены, устанавливаются солнечные батареи различной площади, которые имеют аккумулятор и инвертор; некоторое время назад мы писали об инновационной технологии – черепице со встроенными фотоэлементами (). Вот преимущества, которые обеспечивают солнечные батареи:
  • Использование возобновляемого источника энергии;
  • Абсолютно бесшумная работа;
  • Экологическая безопасность, отсутствие каких-либо выбросов в атмосферу;
  • Простой монтаж, возможность самостоятельной установки.

Особенно часто можно встретить солнечные батареи на европейском и российском юге, где количество солнечных дней и зимой, и летом превышает количество пасмурных. Но есть и свои нюансы, о которых также необходимо помнить:

Даже при самом «солнечном» раскладе погоды суммарная мощность всех установленных фотоэлементов вряд ли превысит 5-7 кВт в час. Поэтому, если учитывать хотя бы приблизительную оценку, что на обогрев дома требуется энергия из расчета 1 кВт на 10 квадратных метров, то получаем, что на полностью «солнечном» питании может жить только небольшой дачный домик; двух-трехэтажные дома все-таки потребуют от вас дополнительных источников энергии, особенно если расход воды и света также велик.


Но даже если домик маленький, то на установку оборудования придется выделить не менее 10 квадратных метров земли, поэтому на стандартных шести сотках с огородом и садом это представляется маловероятным.

И, конечно, есть вполне «природные» сложности – это зависимость от суточных и сезонных колебаний солнечного излучения: никто не гарантирует нам солнечной погоды даже летом. И еще один момент: хоть сами фотоэлементы и не выделяют токсичных веществ при работе, однако их утилизация не так проста, нужно сдавать их в специальные приемные пункты – так же, как и отработанные батарейки.




Стоимость готовой станции начинается от 100 тысяч рублей, что тоже устраивает далеко не всех. Впрочем, солнечную энергию можно использовать и более «дешевым» способом: установить на участок коллектор для нагрева воды – он будет улавливать тепло в дневное время даже в пасмурные и дождливые дни. В принципе, суточную потребность в горячей воде коллектор для нагрева полностью удовлетворяет, а цена его начинается от 30 000 рублей. Но этот вид оборудования не вырабатывает электричество и способен функционировать только в южных регионах, где солнечная активность достаточно высока.

С ветерком!

Установки для преобразования ветряной энергии в электричество уже не являются фантастическим техногенным будущим – достаточно посмотреть на поля в Германии и в Голландии, чтобы убедиться в повсеместном распространении ветряков.


Немного школьной физики: кинетическая энергия ветра преобразуется в механическую энергию вращения турбины, а инвертор, в свою очередь, генерирует переменный ток. Необходимо помнить вот о чем: минимальная скорость ветра, при которой будет образовываться электричество от маховика – 2 м/с, а оптимально, если скорость ветра будет в районе 5– 8 м/с; именно поэтому ветрогенераторы особенно популярны в северо-западных регионах Европы, где среднегодовая скорость ветра весьма высока. По типу конструкции ветряные генераторы различаются на горизонтальные и вертикальные: это зависит от крепления ротора.

Горизонтальная конструкция генератора хороша высоким показателем КПД, при монтаже будет использоваться небольшое количество материалов. Но придется столкнуться с некоторыми трудностями: для монтажа потребуется высокая мачта, а сам генератор имеет сложную механическую часть, и ремонт может быть очень сложным.


Вертикальные генераторы могут функционировать в большем диапазоне скоростей ветра; но при этом их установка гораздо сложнее, и для крепления мотора понадобится дополнительная фиксация.


Чтобы сгладить разницу между ветреным сезоном и штилем и питать дом электрическим током бесперебойно, ветряная станция обычно снабжается накопительным аккумулятором. Еще одной альтернативой установки аккумуляторной батареи к ветряной станции станет водонакопительный бак, который используется как для отопления, так и для горячего водоснабжения. В таком случае вам удастся немного сэкономить на покупке – впрочем, стоимость ветрогенератора все равно останется высокой: около 300 тысяч рублей, без аккумулятора – около 250 тысяч.

Еще один нюанс, который следует учитывать при обустройстве ветряной станции – необходимость создания фундамента под оборудование. Фундамент нужно укреплять с особенной тщательностью, если в вашей местности скорость ветра периодически превышает 10 -15 метров в секунду. А в зимний период необходимо будет следить, чтобы лопасти ветростанции не обледеневали, это сильно снижает КПД. Кроме того, вибрации и шум от работы ветряка становятся причиной того, что станцию желательно размещать не менее чем в 15 метрах от жилого дома.

Живая польза

О биотопливе как об «экологической технологии будущего» сейчас говорят везде и всюду. Вокруг него разгорелась масса споров и противоречивых отзывов: оно привлекательно в качестве топлива для машин, так как имеет привлекательную цену, но при этом многие водители подозревают негативное влияние биоматериала на мотор и мощность. Оставим в стороне автомобильные проблемы: ведь биотопливо может использоваться не только в качестве горючего для транспортных средств, но и как источник электрического тока: им можно заменить газ, бензин и дизель при заправке оборудования.


Биотопливо производится путем переработки растительных остатков – стеблей и семян. Для изготовления биологического дизеля применяют жиры из семян масляных культур, а бензин производят путем ферментации кукурузы, сахарного тростника, свеклы и других растений. Наиболее оптимальным источником биологической энергии признаны водоросли, так как они неприхотливы в выращивании и легко превращаются в биомассу с похожими на нефть маслянистыми свойствами.


По данной технологии также получают биологический газ, который собирают при брожении органических отходов пищевой промышленности и животноводства: на 95 % он состоит из метана. Экологические технологии позволяют собирать природный газ на...свалках! 1 тонна бесполезного мусора производит до 500 кубометров полезного газа, который потом превращается в целлюлозный этанол.

Если говорить о бытовом использовании биотоплива для выработки электрической энергии, то для этой цели нужно приобрести индивидуальную биогазовую установку, которая будет вырабатывать природный газ из отходов. Понятно, что этот вариант реализуем только в загородном доме, где есть собственная свалка биологических отходов на улице.

Стандартная установка даст вам от 3 до 12 кубометров газа в сутки; полученный газ затем может использоваться для отопления дома и заправки различного оборудования, в том числе и газового генератора электроэнергии, о котором мы писали выше. К сожалению, биогазовые установки пока что доступны не повсеместно: отдать за нее придется как минимум 250 000 рублей.

Приручить поток

Если у вас есть в распоряжении собственная проточная вода (участок ручья или речки), то хорошим решением станет строительство индивидуальной ГЭС. По монтажу этот тип генераторов энергии относится к самым сложным, зато его КПД значительно выше, чем у всех вышеописанных источников – и ветряных, и солнечных, и биологических. ГЭС могут быть плотинными и бесплотинными, второй вариант более распространен и доступен – часто можно встретить синонимичное название «проточная станция». По своему устройству станции делятся на несколько типов:

Наиболее оптимальный и распространенный вариант, который подходит для изготовления своими руками – это станция с пропеллером или колесом; можно найти в интернете массу инструкций и полезных советов.

Самым же сложным и неудобным решением будет гирляндная установка: она имеет невысокую производительность, довольно опасна для окружающих людей, а монтаж станции потребует расхода большого количества материалов и много времени. В этом плане ротор Дарье более удобен, так как ось расположена вертикально, а установить ее можно над водой. При этом смонтировать такую станцию будет сложно, а ротор при старте необходимо вручную раскручивать.

Если приобретать готовую мини-ГЭС, то ее средняя стоимость составит около 200 тысяч рублей; самостоятельный сбор комплектующих сэкономит до 30% стоимости, но потребует много времени и сил. Что из этого лучше – решать только вам.

В условиях, когда цены на энергоносители постоянно повышаются, собственники частных домов чаще задумываются об альтернативных источниках энергии. Некоторые домовладельцы вовсе не имеют возможности подключения к магистрали из-за высокой стоимости монтажных работ. Инженеры, а вместе с ними и народные умельцы, обратили внимание на то, что даёт человечеству сама природа и создали ряд устройств, которые можно сделать своими руками для возобновления энергоресурсов. Видео продемонстрирует лучшие наработки в действии.

Генератор из биоотходов

Биогаз – это экологически чистый вид топлива. Используют его аналогично природному газу. Технология производства основана на жизнедеятельности анаэробных бактерий. Отходы помещают в ёмкость, в процессе разложения биологических материалов выделяются газы: метан и сероводород с примесью углекислоты.

Данную технологию активно используют в Китае и на животноводческих фермах Америки. Чтобы в домашних условиях получать биогаз непрерывно, нужно иметь фермерское хозяйство или доступ к бесплатному источнику навоза.

Генератор из биоотходов

Для сооружения такой установки понадобится герметичная ёмкость с вмонтированным шнеком для перемешивания, патрубок для отвода газа, горловина для загрузки отходов и штуцер для выгрузки отработанных отходов. Конструкция должна быть идеально герметичной. Если газ не будет отбираться постоянно, то понадобится установить предохранительный клапан для сброса избыточного давления, чтобы у ёмкости не сорвало «крышу». Порядок действий следующий.

  1. Выбираем место для обустройства ёмкости. Размер подберите исходя из количества имеющихся отходов. Для эффективной работы целесообразно её заполнение на две трети. Резервуар может быть металлическим или из армированного бетона. Большое количество биогаза не удастся получить из маленькой ёмкости. Из тонны отходов выйдет 100 кубов газа.
  2. Чтобы ускорить процесс работы бактерий, потребуется подогрев содержимого. Его можно осуществить несколькими путями: под ёмкость поместить змеевик, подключенный к системе отопления или установить ТЭНы.
  3. Анаэробные микроорганизмы находятся в самом сырье, при определённой температуре они становятся активными. Автоматическое устройство в водонагревательных котлах включит обогрев при поступлении новой партии и отключит, когда отходы прогреются до заданной температуры.
    Полученный газ можно преобразовать в электричество через газовый электрогенератор.

Совет. Отработанные отходы используются в качестве компостного удобрения для садовых грядок.

Энергия из ветра

Наши предки давно научились применять энергию ветра для своих нужд. В принципе, с тех пор конструкция почти не изменилась. Только жернова сменил привод генератора, преобразующий энергию вращающихся лопастей в электричество.

Для изготовления генератора понадобятся следующие детали:

  • генератор. Некоторые используют мотор от стиральной машинки, слегка преобразовав ротор;
  • мультипликатор;
  • аккумулятор и контроллер его заряда;
  • преобразователь напряжения.

Ветрогенератор

Существует множество схем самодельных ветрогенераторов. Все они комплектуются по одному принципу.

  1. Собирается рама.
  2. Устанавливается поворотный узел. За ним монтируются лопасти и генератор.
  3. Монтируют боковую лопату с пружинной стяжкой.
  4. Генератор с пропеллером крепится на станину, затем её устанавливают на раму.
  5. Подсоединяют и соединяют с поворотным узлом.
  6. Устанавливают токосъёмник. Соединяют его с генератором. Провода подводят к батарее.

Совет. От диаметра пропеллера будет зависеть число лопастей, а также количество генерируемого электричества.

Тепловой насос

Чтобы получить энергию из земных глубин, потребуется соорудить достаточно сложное устройство, которое позволит получать альтернативную энергию из грунтовых вод, самого грунта или из воздуха. Чаще всего такие устройства применяют для обогрева помещений. По сути, агрегат представляет собой большую холодильную камеру, которая при охлаждении окружающей среды преобразует энергию и отдаёт в виде тепла с высоким потенциалом. Составляющие системы:

  1. Наружный и внутренний контур с фреоном.
  2. Испаритель.
  3. Компрессор.
  4. Конденсатор.

Схема работы теплового насоса

Коллектор можно установить вертикально, если площадь участка не позволяет установить горизонтальный. Бурят несколько глубоких скважин и опускают в них контур. Горизонтально его располагают в грунт на глубину полтора метра. Если дом расположен на берегу водоёма, теплообменник прокладывают в воде.
Компрессор можно взять от кондиционера. Конденсатор изготавливается из 120 л бака. В ёмкость вставляется медный змеевик, по нему будет циркулировать фреон, и вода из отопительной системы начнёт прогреваться.

Испаритель изготавливается из пластиковой бочки объёмом более 130 литров. В этот бак вставляется ещё один змеевик, его совмещение с предыдущим будет осуществляться через компрессор. Патрубок испарителя делают из обрезка канализационной трубы. Посредством патрубка регулируется поступление воды из водохранилища.

Испаритель опускается в водоём. Вода, обтекая его, побуждает испарение фреона. Газ поднимается в конденсатор и отдаёт тепло воде, которая окружает змеевик. Теплоноситель циркулирует в системе отопления, обогревая помещение.

Совет. Температура воды водоёма не имеет значения, важно лишь её постоянное наличие.

Энергия солнца - в электричество

Солнечные панели впервые начали делать для космических кораблей. В основе устройства лежит способность фотонов создавать электрический ток. Вариаций конструкции солнечных батарей великое множество и каждый год они совершенствуются. Самостоятельно изготовить солнечную батарею можно двумя способами:

Способ №1. Купить готовые фотоэлементы, собрать из них цепь и накрыть конструкцию прозрачным материалом. Работать нужно предельно осторожно, все элементы очень хрупкие. Каждый фотоэлемент имеет маркировку в вольт-амперах. Посчитать нужное количество элементов для сбора батареи необходимой мощности не составит большой сложности. Последовательность работы такая:

  • для изготовления корпуса понадобится лист фанеры. По периметру прибиваются деревянные рейки;
  • в листе фанеры сверлятся отверстия для вентиляции;
  • внутрь помещается лист ДВП со спаянной цепью фотоэлементов;
  • проверяется работоспособность;
  • на рейки прикручивается оргстекло.

Солнечные батареи

Способ №2 требует знаний электротехники. Электрическая цепь собирается из диодов Д223Б. Спаивают их по рядам последовательно. Помещают в корпус, накрытый прозрачным материалом.

Фотоэлементы бывают двух видов:

  1. Монокристаллические пластины обладают КПД 13% и прослужат четверть века. Безупречно работают только в солнечную погоду.
  2. Поликристаллические имеют КПД ниже, их срок службы всего 10 лет, но мощность не падает при облачности. Панель площадью 10 кв. м. способна произвести 1КВт энергии. При размещении на крыше стоит учитывать общий вес конструкции.

Готовые батареи размещают на самой солнечной стороне. Панель необходимо оснастить возможностью регулировки наклона угла по отношению к Солнцу. Вертикальное положение устанавливают во время снегопадов, чтобы батарея не вышла из строя.

Солнечную панель можно использовать с аккумулятором или без него. Днём потреблять энергию солнечной батареи, а ночью - аккумулятора. Либо днём пользоваться солнечной энергией, а ночью - от центральной сети электроснабжения.

При наличии на участке ручья или водоёма с плотиной дополнительным источником альтернативной электроэнергии станет самодельная гидроэлектростанция. В основе устройства лежит водяное колесо, а мощность будет зависеть от скорости течения воды. Материалы для изготовления генератора и колеса можно взять от автомобиля, а обрезки уголка и металла найдутся в любом хозяйстве. Кроме этого, понадобится кусок медного провода, фанера, смола полистироловая и неодимовые магниты.

Самодельная гидроэлектростанция

Последовательность работ:

  1. Делается колесо из 11 дюймовых дисков. Из стальной трубы изготавливаются лопасти (режем трубу вдоль на 4 части). Потребуется 16 лопастей. Диски стягиваются болтами, зазор между ними 10 дюймов. Лопасти привариваются сваркой.
  2. Изготавливается сопло по ширине колеса. Его делают из обрезка металла, выгнув по размеру и соединив сваркой. Сопло настраивают по высоте. Это позволит отрегулировать водяной поток.
  3. Сваривается ось.
  4. Устанавливается колесо на ось.
  5. Делается обмотка, заливаются смолой катушки – статор готов. Собираем генератор. Из фанеры изготавливается шаблон. Устанавливают магниты.
  6. Генератор защищают металлическим крылом от водяных брызг.
  7. Колесо, ось и крепежи с соплом покрывают краской для защиты металла от коррозии и эстетического удовольствия.
  8. Регулировкой сопла добиваются наибольшей мощности.

Самодельные устройства не требуют больших капиталовложений и производят энергию бесплатно. Если совместить несколько видов альтернативных источников, то такой шаг ощутимо снизит расходы на электроэнергию. Для сбора агрегата понадобятся только умелые руки и ясная голова.

Альтернативные источники энергии: видео

Источники энергии для дома: фото


Вопросы снабжения энергией нашего жилища становятся все актуальнее. И связано это не с отсутствием энергоносителей или генерирующих мощностей.

Как ни грустно звучит, но это связано с "коммерческой" монополизацией всего, что связано с энергетикой и нежеланием Правительства менять положение в этой области.

Тем не менее, существуют способы снизить финансовое давление энергетиков на бюджет семьи, а в ряде случаев, полностью отказаться от их централизованных услуг.

Общий принцип работы инвертора и системы энергообеспечения

Как ни странно, но продвижению альтернативной энергетики для жилища с использованием возобновляемых источников энергии (ВИЭ) препятствует неосведомленность потенциальных потребителей о технологии получения энергии таким способом, показателей долговечности и надежности системы.

Главным элементом всех систем с ВИЭ является инвертор - электронное устройство преобразования низкого постоянного напряжения в переменное с характеристиками сети. Для управления параметрами выходного сигнала (напряжения сети) используется два "чудесных" качества инвертора:

  • Обратная связь - возможность средствами электроники реагировать на изменение состояния потребителей.
  • Импульсная генерация выходного сигнала электроникой инвертора. Импульсы с частотой несколько тысяч герц формируют синусоиду переменного тока, а обратная связь позволяет учитывать величину нагрузки потребителя. Кроме этого, высокочастотные импульсы позволили снизить потери на перемагничивание железа трансформатора, что привело к значительному уменьшению его размеров.

Другой важной частью электронного управления потоками электрической энергии является контроллер, который играет роль шлюза, распределяющего поток энергии от генерирующего устройства к накопителю или инвертору.

Судить об энергетических возможностях системы аккумулятор-инвертор-потребитель можно по следующим цифрам:

  • Мощность потребителя - 14 кВт (с учетом одновременной загрузки 60% получаем 8,4 КВт).
  • Характеристики АКБ - 24 В, 225 А*ч, 4 шт.
  • Инвертор - 9-12 КВт.

Система с такими характеристиками может работать двое суток без подзарядки до разрядки АКБ на 70%.

Альтернативные источники энергии для дома будут рассмотрены отдельно.

Способы получения энергии

Основные принципы получения энергии "из воздуха" открыты давно, но для практического применения не хватало уровня технического развития. С развитием электроники и материаловедения это стало возможным. В техническом и материальном плане солнечные батареи и ветрогенераторы доступны большинству потребителей, но сказывается определенный консерватизм населения России. Тепловой насос или биоэнергетическая установка - это уже серьезная инженерная и техническая задача. Но все они достойны внимания.

В странах Средиземноморья солнечная энергетика настолько развита, что правительства Испании и Италии закрывают государственные программы субсидирования частных потребителей.

Эффективность солнечной батареи зависит от длительности освещения и угла падения света. Оба фактора на территории России не совсем благоприятные. В чистом виде фотоэлектронные источники энергии применимы для специального назначения, в качестве вспомогательного устройства для подзарядки аккумулятора. К примеру, это может быть удаленный контрольно-измерительный прибор, который передает данные телеметрии на базу (трубопроводы, энергосети, метеорологические станции и т.п.). Кроме этого, солнечные батареи хорошо зарекомендовали себя в системах охраны, аварийного освещения и системах с низкой энергоемкостью.

Солнечный коллектор

Один из самых распространенных и отработанных вариантов теплового насоса является солнечный коллектор. Контур с низкокипящей жидкостью представляет собой большое количество очень тонких трубок, которые размещены в плоской светопоглощающей панели.

Компрессор прокачивает жидкость через панель, что обеспечивает её постоянный нагрев солнечным светом и эффективную работу контура отбора тепла.

Солнечный коллектор может быть использован, как самостоятельный элемент системы ГВС, так и совместно с тепловым насосом подземного размещения или с электрическим котлом (от ветряка) для автономного отопления жилого дома.

Эффективность солнечного коллектора достаточно высокая даже в пасмурную погоду. Следует предусматривать термоаккумулятор.

Сила ветра давно служит человеку, но только с появлением электроники и новых материалов стало возможным использовать легкий ветер (2 балла, до 3,3 м/с по шкале Бофорта) и не бояться штормовых нагрузок (10-11 баллов, 30 м/с и более).

Ветрогенератор с закрытыми металлокерамическими подшипниками, неодимовыми магнитами, стеклопластиковыми лопастями и прочным корпусом представляет собой абсолютно надежный и неприхотливый механизм, который хорошо подходит к жестким климатическим условиям России. Альтернативная энергетика для загородного дома , построенная на базе ветрогенератора, обладает высоким уровнем стабильности характеристик.

Термодинамические источники (тепловой насос)

Неисчислимые объемы энергии низкопотенциального тепла, которые "скрыты" в цикле Карно (Сади Карно, 1824 год), не дают покоя инженерам с момента его открытия. Современные технологии, материалы и достижения машиностроителей с электронщиками позволяют реализовать теоретические основы этого принципа на практике. Компрессорная и насосная техника, низкокипящие теплоносители, система трубопроводов и электронная система управления - этот не простой технический набор элементов дополняется разнообразием конкретных условий применения. Этим объясняется сложность массового внедрения систем отопления на основе принципа теплового насоса.

Но интерес к ТН в России нарастает. С развитием малоэтажного строительства количество предлагаемых моделей увеличивается. Но беда в том, что даже Финляндия (Ultimate), наиболее близкая к нам по климату, поставляет устройства, рассчитанные на среднегодовую температуру отопительного периода минус 7 град., а на 70% территории России она составляет минус 12-15. Доводка до нужных параметров - дело не простое.

Биоэнергетические источники

Источник этого класса относится к категории источников со сложными технологическими и техническими требованиями. Биологическая составляющая процессов предъявляет требования к температуре и давлению в зоне брожения, состав и консистенция сырья имеет свои параметры, а конечный продукт (метан) требует специальных условий для работы. Все это требует больших капиталовложений. Современные технологии подготовки сырья (коагуляция, центрифугирование, биодобавки) позволили уменьшить размеры метантенка более чем в два раза. Этот альтернативный источник энергии экономически целесообразен для фермерских хозяйств со стабильной и достаточной сырьевой базой.

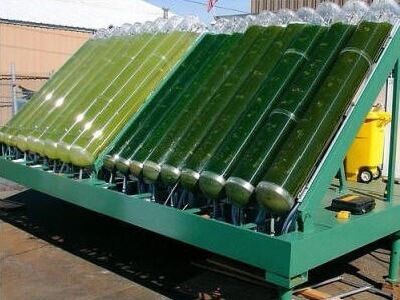

Очень интересно дополнение биоэнергетической установки промышленным ветрогенератором. Зависимость от внешних сетей исчезает полностью, с высокой степенью энергобезопасности.

Варианты компоновки альтернативных источников

Предложенные в таблице варианты компоновки альтернативных возобновляемых источников энергии не может быть догмой. С подпиткой из сети вариантов становится еще больше.

Безусловно, стоимость оборудования и монтаж стоят не так дешево, что приводит к длительным срокам окупаемости проекта. К тому же, государство и энергетики не торопится выкупать излишки энергии, которые обязательно появятся, т.к. нормальный расчет ведется с запасом. Но если Вам, хоть раз, приходилось судиться с энергетической компанией по поводу сгоревшей бытовой техники или проводить и подключать электричество к удаленному дому и заглядывать в будущее, то цена уже не кажется запредельной. Сроки службы альтернативных источников энергии для дачи или загородного дома позволяют вырастить в таком доме не одного ребенка.

Вид объекта Параметры и состав источников альтернативной энергии
Схема компоновки
Квартира (электронные потребители: телевизор, компьютер, муз. центр и освещение.) 2,0-2,5/60-75 солнечная батарея - АКБ - инвертор - контроллер
Дача (насос, холодильник, телевизор, освещение). Из расчета 2 дня без подзарядки АКБ. 3,0-3,5/90-105
(лето) 		1) солнечная батарея (30%)- ветрогенератор - АКБ - инвертор - контроллер;
2) солнечная батарея (100%) - дизельгенератор - АКБ - инвертор - контроллер;
3) ветрогенератор - дизельгенератор - АКБ - инвертор - контроллер;
Загородный дом для постоянного проживания 7-10/210-300 ветрогенератор - дизельгенератор - АКБ - инвертор - контроллер;
Ферма с домом 1) ветрогенератор - дизельгенератор - АКБ - инвертор - контроллер;
2) ветрогенератор - дизельгенератор - АКБ - инвертор - контроллер + тепловой насос.

Вы можете обратится к менеджерам нашей компании и мы подберём для Вас оптимальный комплект , отвечающие энерготребованиям Вашего жилища.

Ограниченные запасы ископаемого топлива и глобальное загрязнение окружающей среды заставило человечество искать возобновляемые альтернативные источники такой энергии, чтобы вред от ее переработки был минимальным при приемлемых показателях себестоимости производства, переработки и транспортировки энергоресурсов.

Современные технологии позволяют использовать имеющиеся альтернативные энергетические ресурсы, как в масштабе целой планеты, так и в пределах энергосети квартиры или частного дома.

Буйное развитие жизни на протяжении нескольких миллиардов лет наглядно доказывает обеспеченность Земли источниками энергии. Солнечный свет, тепло недр и химический потенциал позволяют живым организмам осуществлять множественные энергетические обмены, существуя в среде, созданной физическими факторами – температурой, давлением, влажностью, химическим составом.


Круговорот веществ и энергии в природе

Экономические критерии альтернативных источников энергии

Человек издревле использовал энергию ветра как движитель для кораблей, что позволяло развиваться торговле. Возобновляемое топливо из отмерших растений и отходов жизнедеятельности было источником тепла для приготовления пищи и получения первых металлов. Энергия перепада воды приводила в действие мельничные жернова. На протяжении тысячелетий это были основные виды энергии, которые мы теперь называем альтернативными источниками.

С развитием геологии и технологий добычи недр стало экономически выгодней добывать углеводороды и сжигать их для получения энергии по мере необходимости, чем ждать у моря погоды в буквальном смысле, надеясь на удачное совпадение течений, направления ветра, облачности.

Нестабильность и изменчивость погодных условий, а также относительная дешевизна двигателей, работающих на ископаемом топливе, заставили прогресс развиваться по пути использования энергии недр земли.


Диаграмма, демонстрирующая соотношение потребления ископаемых и возобновляемых источников энергии

Усвоенный и переработанный живыми организмами углекислый газ, покоившийся в недрах миллионы лет, снова возвращается в атмосферу при сжигании ископаемых углеводородов, что является источником парникового эффекта и глобального потепления. Благополучие будущих поколений и хрупкое равновесие экосистемы заставляют человечество пересмотреть экономические показатели и использовать альтернативные виды энергии , ведь здоровье дороже всего.

Сознательное использование возобновляемых природой альтернативных источников энергии становится популярным, но, как и прежде, преобладают экономические приоритеты. Но в условиях загородного дома или на даче использование источников альтернативного электричества и тепла может оказаться единственным экономически выгодным вариантом получения энергии, если проведение, подключение и установка линий энергоснабжения окажется слишком дорогой затеей.


Обеспечение удаленного от цивилизации дома минимально необходимым объемом электроэнергии с помощью солнечных панелей и ветрогенератора

Возможности использования альтернативных видов энергии

Пока ученые исследуют новые направления и разрабатывают технологии холодного термоядерного синтеза, домашние мастера могут использовать следующие альтернативные источники энергии для дома:

  • Солнечный свет;
  • Энергия ветра;
  • Биологический газ;
  • Разница температур;

По данным альтернативным видам возобновляемой энергии существуют готовые решения, успешно внедренные в массовое производство. Например – солнечные батареи, ветрогенераторы, биогазовые установки и тепловые насосы различной мощности можно приобрести вместе с доставкой и установкой, чтобы иметь свои альтернативные источники электричества и тепловой энергии для частного дома.


Промышленно выпускаемая солнечная панель, установленная на крыше частного дома

В каждом отдельном случае должен быть свой собственный план обеспечения домашних электроприборов источниками альтернативной электрической энергии, согласно потребностей и возможностей. Например, для питания ноутбука, планшета, зарядки телефона можно использовать источник напряжением 12 В., и переносные адаптеры. Данного напряжения, при достаточном объеме аккумулятора энергии будет достаточно для освещения при помощи .

Солнечные батареи и ветрогенераторы должны заряжать аккумуляторы, ввиду непостоянства освещения и силы энергии ветра. С увеличением мощности альтернативных источников электричества и объема аккумуляторов возрастает энергетическая независимость автономного энергоснабжения. Если требуется подключить к альтернативному источнику электричества электроприборы, работающие от 220 В., то применяют преобразователи напряжения .


Схема, иллюстрирующая питание домашних электроприборов от аккумуляторов, заряжаемых ветрогенератором и солнечными панелями

Альтернативная энергия солнечного излучения

В домашних условиях практически невозможно создать фотоэлементы, поэтому конструкторы альтернативных источников энергии используют готовые комплектующие, собирая генерирующие конструкции, добиваясь необходимой мощности. Соединение фотоэлементов последовательно увеличивает выходное напряжение полученного источника электричества, а подключение собранных цепочек параллельно дает больший суммарный ток сборки.


Схема подключения фотоэлементов в сборке

Ориентироваться можно на интенсивность энергии солнечного излучения – это примерно один киловатт на квадратный метр. Также нужно учитывать коэффициент полезного действия солнечных батарей – на данный момент это приблизительно 14%, но ведутся интенсивные разработки для увеличения КПД солнечных генераторов. Выходная мощность зависит от интенсивности излучения и угла падения лучей.

Можно начать с малого – приобрести одну или несколько небольших солнечных батарей, и иметь источник альтернативного электричества на даче в объеме, необходимом для зарядки смартфона или ноутбука, чтобы иметь доступ к глобальной сети интернет. Замеряя ток и напряжение, изучают объемы потребления энергии, обдумывая перспективу дальнейшего расширения использования источников альтернативной электроэнергии.


Установка дополнительных солнечных батарей на крыше дома

Нужно помнить, что солнечный свет также является источником теплового (инфракрасного) излучения, которое может использоваться для нагрева теплоносителя без дальнейшего преобразования энергии в электричество. Данный альтернативный принцип применяется в солнечных коллекторах , где при помощи отражателей инфракрасное излучение концентрируется и передается теплоносителем в систему отопления.

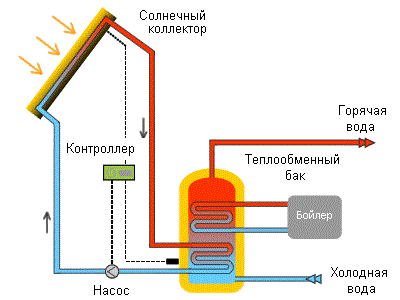

Солнечный коллектор в составе домашней системы отопления

Альтернативная энергия ветра

Простейший путь для самостоятельного создания ветрогенератора – это использовать автомобильный генератор. Для увеличения оборотов и напряжения источника альтернативного электричества (эффективности генерации электрической энергии) следует применить редуктор или ременную передачу. Объяснение всевозможных технологических нюансов выходит за рамки данной статьи – нужно изучать принципы аэродинамики, чтобы понять процесс преобразования скорости потока воздушных масс в альтернативное электричество.

На начальном этапе изучения перспектив преобразования возобновляемых источников альтернативной энергии ветра в электричество, нужно выбрать конструкцию ветряка. Наиболее распространенные конструкции – это лопастной винт с горизонтальной осью, ротор Савониуса, и турбина Дарье. Лопастной винт с тремя лопастями в качестве источника альтернативной энергии – наиболее распространенный вариант для самодельного изготовления.


Разновидности турбин Дарье

При проектировании лопастей винтов большое значение имеет угловая скорость вращения ветряка. Существует так называемый фактор эффективности винта, который зависит от скорости воздушного потока, а также длины, сечения, количества и угла атаки лопастей.

Обобщенно данную концепцию можно понять так – при малом ветре длины лопасти с самым удачным углом атаки будет недостаточно для достижения максимальной эффективности генерации энергии, но с многократным усилением потока и увеличением угловой скорости кромки лопастей будут испытывать чрезмерное сопротивление, которое может их повредить.


Сложный профиль лопасти ветряка

Поэтому длину лопастей рассчитывают исходя из средней скорости ветра, плавно изменяя угол атаки относительно удаления от центра винта. Для предотвращения поломки лопастей при ураганном ветре выводы генератора замыкают накоротко, что препятствует вращению винта. Для приблизительных расчетов можно принимать один киловатт альтернативной электроэнергии от трехлопастного винта диаметром 3 метра при средней скорости ветра 10м/с.


Для создания оптимального профиля лопасти потребуется компьютерное моделирование и ЧПУ станок. В домашних условиях мастера используют подручные материалы и инструменты, стараясь максимально точно воссоздать чертежи альтернативных источников ветровой энергии. В качестве материалов используется дерево, метал, пластик и т.д.


Самодельный винт ветрогенератора, сделанный из дерева и металлической пластины

Для генерации электричества мощности автомобильного генератора может оказаться недостаточно, поэтому мастера своими руками изготавливают генерирующие электрические машины, или переделывают электродвигатели. Наиболее популярная конструкция источника альтернативного электричества – ротор с попеременно размещенными неодимовыми магнитами и статором с обмотками.


Роторы самодельного генератора
Статор с обмотками для самодельного генератора

Альтернативная энергия биогаза

Биологический газ в качестве источника энергии получают в основном двумя способами – это пиролиз и анаэробное (без доступа кислорода) разложение органических веществ. Для пиролиза требуется лимитированная подача кислорода, необходимая для поддержания температуры реакции, при этом выделяются горючие газы: метан, водород, угарный газ и другие соединения: углекислый газ, уксусная кислота, вода, зольные остатки. В качестве источника для пиролиза лучше всего подходит топливо с большим содержанием смол. На видео ниже показана наглядная демонстрация выделения горючих газов из древесины при нагреве.


Для синтеза биогаза из отходов жизнедеятельности организмов применяются метантанки различных конструкций. Устанавливать метантанк дома своими руками имеет смысл при наличии в домашнем хозяйстве курятника, свинарника и поголовья крупного рогатого скота. Основной газ на выходе – метан, но большое количество примеси сероводорода и других органических соединений требует применения систем очищения для удаления запаха и предотвращения засорения горелок в тепловых генераторах или загрязнения топливных трактов двигателя.

Нужно основательное изучение энергии химических процессов, технологий с постепенным набором опыта, пройдя путь проб и ошибок, чтобы получить на выходе источника горючий биологический газ приемлемого качества.

Независимо от происхождения, после очистки смесь газов подается в теплогенератор (котел, печь, конфорка плиты) или в карбюратор бензинового генератора, — такими способами получается полноценная альтернативная энергия своими руками. При достаточной мощности газогенераторов возможно не только обеспечение дома альтернативной энергией, но и обеспечивается работа небольшого производства, как показано на видео:

Тепловые машины для экономии и получения альтернативной энергии

Тепловые насосы широко применяются в холодильниках и кондиционерах. Было замечено, для перемещения тепла требуется в несколько раз меньше энергии, чем для его генерации. Поэтому студеная вода из скважины имеет тепловой потенциал относительно морозной погоды. Понижая температуру проточной воды из скважины или из глубин незамерзающего озера, тепловые насосы отбирают тепло и передают его в систему отопления, при этом достигается значительная экономия электричества.


Экономия электроэнергии с помощью теплового насоса

Другой тип тепловой машины – двигатель Стирлинга, работающий от энергии разницы температур в замкнутой системе цилиндров и поршней, размещенных на коленчатом вале под углом 90º. Вращение коленвала может использоваться для генерации электричества. В сети имеется множество материалов из проверенных источников, подробно объясняющих принцип действия двигателя Стирлинга, и даже приводятся примеры самодельных конструкций, как на видео ниже:


К сожалению, домашние условия не позволяют создать двигатель Стирлинга с параметрами выхода энергии выше, чем у забавной игрушки или демонстрационного стенда. Для получения приемлемой мощности и экономичности требуется, чтобы рабочий газ (водород или гелий) был под большим давлением (200 атмосфер и больше). Подобные тепловые машины уже используются в солнечных и геотермальных электростанциях и начинают внедряться в частный сектор.


Двигатель Стирлинга в фокусе параболического зеркала

Чтобы получить максимально стабильное и независимое электричество на даче или в частном доме потребуется совмещения нескольких альтернативных источников энергии.

Новаторские идеи по созданию альтернативных источников энергии

Целиком и полностью охватить весь спектр возможностей возобновляемой альтернативной энергетики не сможет ни один знаток. Альтернативные источники энергии имеются буквально в каждой живой клетке. Например, водоросль хлореллы давно известна как источник белков в корме для рыб.

Ставятся опыты по выращиванию хлореллы в невесомости, для применения в качестве пищи космонавтов при дальних космических перелетах в будущем. Энергетический потенциал водорослей и других простых организмов изучается для синтеза горючих углеводородов.


Аккумулирование солнечного света в живых клетках хлореллы, выращиваемой в промышленных установках

Нужно иметь в виду, что преобразователя и аккумулятора энергии солнечного света лучшего, чем фторопласт живой клетки пока не придумано. Поэтому потенциальные возобновляемые источники альтернативного электричества имеются в каждом зеленом листе, осуществляющем фотосинтез .

Основная сложность состоит в том, чтобы собрать органический материал, при помощи химических и физических процессов достать оттуда энергию и преобразовать ее в электричество. Уже сейчас большие площади аграрных земель отводятся под выращивание альтернативных энергетических культур.


Уборка мискантуса — энергетической агротехнической культуры

Другим колоссальным источником альтернативной энергии может служить атмосферное электричество. Энергия молний огромная и обладает разрушительными воздействиями, и для защиты от них используются молниеотводы.

альтТрудности с обузданием энергетического потенциала молнии и атмосферного электричества состоят в большом напряжении и силе тока разряда за очень короткое время, что требует создания многоступенчатых систем из конденсаторов для накопления заряда с последующим использованием запасенной энергии. Также хорошие перспективы имеются у статического атмосферного электричества.
