Прокладка слаботочных сетей. Слаботочные сети - проект

  1. Непрофессиональный монтаж
  2. Типичные ошибки
  3. Что в итоге?

Провода со слабыми токами в зданиях

Все электрические сети в зданиях можно разделить на две категории: силовые и слаботочные. Силовые обеспечивают подачу переменного напряжения от 220 до 380В и ток от одного и более ампер для оборудования и офисной техники.

Слаботочные системы (CC) предназначены для организации информационного взаимодействия работающего оборудования и офисной техники, а также интеграции ее в глобальную структуру (интернет, связь, филиалы). Основной отличительный признак СС - это низкое напряжение в сети, обычно, не более 24В (хотя сети на 36, 60В - тоже слаботочные) и токи не более 100мА. Для СС характерна большая концентрация, так называемого «информационного потока». Чтобы понять это, достаточно посмотреть на количество проводов, подходящих к серверу даже маленькой организации.

Для любой организации, разворачивающей СС необходимо сразу предусмотреть ряд функций, которые нужно заложить при проектировании. Возможно, эти функции сейчас и не нужны, но с ростом организации они будут востребованы, и последующее встраивание их в имеющуюся систему будет более затратным, поэтому необходимо заранее предусмотреть это при проектировании СС.

Обычный состав СС:

  • Телефонная связь;
  • Структурированные кабельные сети (СКС) - так называемое пассивное оборудование локальных вычислительных сетей (ЛВС);
  • Доступ к сети интернет;
  • Пожарная и охранная сигнализация;
  • Видеонаблюдение.

Дополнительные функции СС

  • Системы контроля и управления доступом - СКУД (ворота, шлагбаумы, турникеты, электронные замки, считыватели карт и т.д.);
  • Автоматизированный учет и системы управления энергоресурсами - АСКУЭ (электросчетчики, водосчетчики);
  • Переговорные устройства (АТС, селекторы, домофоны);

Часто в компаниях в офисе за слаботочные сети, или как еще говорят - «слаботочку» отвечают различные подразделения. Бывает, что СКС находятся в ведении ИТ подразделения (а телефония при этом - не в ИТ отделе), СКУД - у безопасников, а автоматика - у АХО. Будет ли эффективным управление такой проводной инфраструктурой?

Что влияет на бесперебойное функционирование слаботочных систем.

Чаще всего прокладка СС проводится одним/двумя инженерами организации в целях мнимой экономии средств на проектирование и монтаж. При таком подходе экономятся только финансы, но не людские ресурсы. Обычно эта группа из 1-3 человек занимается всем, начиная от расчетов СС и заканчивая закупкой и монтажом. Чаще всего при этом проект либо не создается вообще, либо делается наспех. Контроль за созданной СС обычно переходит к сотруднику, выполнявшему проектирование и монтаж сети. В случае его увольнения, вновь прибывший получает «проект, нарисованный на коленке», со всеми вытекающими последствиями. Но даже если проект сохранился...

Неправильный выбор комплектующих изделий

Например, при использовании несертифицированного кабеля у Вас не будет обеспечена требуемая для вашей ЛВС скорость передачи информации. Особенно это будет неприятно, если произойдет не сразу, а через полгода нормальной работы. Ваша сеть может «слететь» с 1Гбита на 100Мбит (и Вы, возможно, не заметите), потом еще в десять раз, потом сигнал начнет «плавать», то пропадая, то появляясь. Это по началу может и не отразиться на работе Ваших сотрудников: ну тормозят сервера 1С, ну пропало видеонаблюдение, ну не сыграли в тендер. Вот так вот «ну»? Нет, господа, нет - это косвенные и прямые убытки, иногда (и не так уж редко)- большие. Что если сеть отваливается, когда Вы играете электронный аукцион на площадке, или не сработала пожарная сигнализация? Таких «или» много может быть. Зачем эти проблемы?

Непрофессиональный монтаж

Использование недорогого непрофессионального инструмента при монтаже и несоблюдение специфических стандартов при проектировании и монтаже чаще всего приводит к регулярным отказам: «сеть периодически подвисает или отваливается». Происходит это из-за невозможности обеспечить качественные контакты СС, которые в средней организации могут насчитываться тысячами, появления электрических наводок и помех. При этом отвлекаются человеческие ресурсы на диагностику и устранение «плавающей» неисправности, кстати говоря, самой сложной. Иногда проще заменить целый сегмент сети. А еще горит дорогостоящее оборудование, и хорошо еще, если замены не надо ждать месяцами. А еще в это время что-то происходит не хорошее - кража с Вашего склада или офиса

Типичные ошибки

Самая распространенная - это когда не соблюдаются требования по совместной прокладке с силовыми сетями. Такая прокладка возможна - но, надо знать как и, главное, соблюдать. Другая распространенная ошибка - не верный выбор кабеля. Даже если на нем написано «категория 6» или что-то другое, красивое и серьезное. Собственно, все оборудование и комплектующие надо выбирать и проверять особенно тщательно. Хотя, конечно, прогресс есть, китайское оборудование становится лучше, но что следует выбрать? На рынке много предложений, досадно будет промахнуться с покупкой. И, конечно, наша рекомендация, поручить работу «под ключ» и поручить ее профессионалам.

Основные выгоды монтажа сертифицированными компаниями

Во-первых, клиент получает СС «под ключ» с комплектом стандартизованных технических документов для эксплуатации. Дальнейшая модернизация системы не составит труда, так как работа ведется по единым стандартам отрасли.

Во-вторых, скорость развертывания СС зависит только от заказчика, потому что выполняемая работа легко масштабируется. Для соблюдения коротких сроков разработки, монтажа и введения в эксплуатацию выделяются дополнительные необходимые ресурсы организации или подключаются субподрядчики.

В-третьих, заказчик получает гарантию на выполненную работу и техническую поддержку в рамках договора. А если СКС выполнена сертифицированной производителем компанией с соблюдением требований производителя, то уже он сам дает гарантию на систему сроком на 20 лет (Legrand) или 25 лет (Panduit и Hiperline).

Некоторые думают, что это пустые слова. Возможно и так, если Ваши сотрудники каждые два года проходят ресертификацию - недешевое очное обучение у вендора, оптику сваривают на собственном оборудовании (стоимостью от 10 тыс.$) и проверяют качество кабельными анализаторами для сертификации на категорию (от 5 тыс.$). И при этом умеют отличать бракованные или поддельные UTP кабели, качественно работают, и Вы способны эту работу профессионально оценить и принять.

Что в итоге?

Слаботочные системы (СКС, телефония, системы контроля и управления доступом - СКУД, охранная и пожарная сигнализация и др.) - это своеобразные нервы Вашего офиса. Они обеспечивают безопасность и управление бизнесом, его бесперебойную и надежную работу. Можно найти подрядчика очень дешево. И возможно, работа будет на приемлемом уровне. Но стоит ли рисковать?

Слаботочные сети- неотъемлемая часть инженерного оснащения современного жилища. Без них невозможна качественная связь, не работает телевидение, радио, домашняя автоматика, не функционируют удаленные друг от друга компьютеры. Что же представляют собой слаботочные сети и каковы их возможности в многоквартирных домах?

Услуги по проводам

Мало кто из нас задумывается над тем, каково назначение проводов и кабелей, неизвестно кем и когда переброшенных с одной крыши на другую, затянутых в подземные коллекторы.

Речь пойдет о слаботочных сетях, обеспечивающих в жилых домах работу кабельного телевидения, проводных радио, телефонии и Интернета, систем пожарной и охранной сигнализации, автоматизированного учета энергоресурсов, локальных компьютерных сетей, переговорных устройств. Поскольку монополии на коммерческую деятельность, связанную с оказанием потребителю услуг по проводам, сегодня не существует, различные организации создают собственные слаботочные сети, протягивая провода и кабели как по воздуху, так и под землей. Прокладка подземных коммуникаций обходится существенно дороже и в условиях города не всегда возможна. Поэтому провода слаботочных сетей нередко вешают на опоры линий электропередачи и перебрасывают с дома на дом. Так поступают и при прокладке магистральных оптоволоконных кабелей связи, по которым сигналы передаются в виде световых импульсов. При невозможности протянуть провода на объект воздушным или подземным способом сигналы передают с помощью радиоканалов.

На практике дело обстоит так: в каждый подъезд вводятся телефонный кабель с несколькими десятками пар проводов (по количеству абонентов, имеющих право на подключение, плюс резерв), провода городского радиоузла (лимита для подключения к ним абонентов нет), кабель для трансляции телепрограмм. В новостройки, по договоренности с жильцами, может быть введен оптоволоконный кабель для обеспечения работы высокоскоростного Интернета, IP-телефонии и специальных видов связи (лимита для подключения абонентов также не существует). Если на крыше находится телевизионная или иная антенна коллективного пользования, от нее в дом осуществляется местный ввод. Кабели антенн индивидуального пользования вводятся в квартиры через окна. Сегодня локальная cлаботочная сеть домофона в подъезде - вовсе не диковинка даже в районных центрах.

Попадая в здание через чердак или цокольный этаж, слаботочные провода и кабели заводятся в специально выделенный для этих целей стояк, представляющий собой две или более стальные дюймовые трубы, и тянутся к распределительным пунктам. Эти пункты имеют вид монтажных панелей или кроссов, которые, в свою очередь, помещаются в напольные или настенные шкафы и стойки. В жилых домах, построенных по проектам XX столетия, в междуэтажных вводно-распределительных устройствах (электрощитках) для распределительных пунктов слаботочных сетей, как правило, выделена специальная секция. В современных зданиях, оснащенных энергосберегающей автоматикой, для этих целей оборудованы отдельные щиты. Несмотря на то что напряжение в слаботочных сетях составляет 12-24 В, а протекающие в них токи измеряются в миллиамперах, провода, кабели и слаботочная аппаратура являются частью электроустановки дома и квартиры. Они включены в общую систему уравнивания потенциалов и заземлены по правилам устройства электроустановок.

Ныне актуальность слаботочных сетей резко возросла, поскольку мэрии крупных городов приняли ряд перспективных программ создания систем автоматизированного учета энергоресурсов и городских сетей Интранет. Передача сигналов в них осуществляется в основном по проводам. Так, в подмосковном Королеве усилиями специализированной муниципальной организации и ее дилера практически завершен ввод в строй городской сети Интранет. Ее абоненты пользуются бесплатным Интернет-доступом к местным информационным ресурсам, записываются на прием к врачам, оплачивают счета и т. п. Все больше граждан устанавливают в своих квартирах системы охранного и видеонаблюдения, получая по Интернет-каналу информацию о положении дел в жилищах в отсутствие хозяев.

Какие организации имеют право монтировать в домах слаботочные сети, каковы их права и обязанности, какую ответственность они несут перед заказчиком и администрацией, в ведении которой находится дом? Традиционно правами на проведение такого рода работ обладают городские Узлы связи (в их ведении находятся телефония и проводное радиовещание) и муниципальные предприятия, обеспечивающие действие телевизионных антенн и кабельных телевизионных сетей. Эти организации имеют лицензии Министерства связи на проведение работ в области слаботочных коммуникаций. Выполнению работ предшествует заключение договора с частным лицом, если речь идет о телефоне или радиоточке в квартире, или с юридическим лицом (ЖЭУ, ДЭЗ или иной эксплуатационной организацией), если это монтаж общедомовой кабельной сети. В договоре обозначены права и обязанности сторон, оговорены штрафные санкции. В процессе реформы ЖКХ права на такого рода деятельность получили и разнообразные коммерческие предприятия. Они также имеют федеральные лицензии на осуществление работ по монтажу слаботочных коммуникаций. Эти организации занимаются проведением в дома выделенных линий Интернет и кабельного (в том числе оптоволоконного) телевидения, установкой в квартирах и подъездах систем видеонаблюдения и домофонов, осуществлением специальных видов связи. Их отношения с заказчиком юридически также оформляются договором.

О пользе структурирования Недалек день, когда разрозненные слаботочные сети многоквартирных домов начнут объединять в структурированные кабельные системы (СКС), как это делается в современных офисах. Что такое СКС? Это универсальная телекоммуникационная инфраструктура здания/комплекса зданий, предназначенная для передачи сигналов всех типов, включая речевые, информационные и видео. СКС может функционировать также не во всем здании, а только на отдельном этаже или даже в квартире.

СКС строится таким образом, чтобы через каждый интерфейс (точку подключения к системе) можно было войти в любую из объединенных сетей. Например, получить из сети видеофильм, телепрограмму или поговорить по телефону. При этом на рабочем месте достаточно двух линий. К одной, как правило, подключают компьютер и TV, ко второй - телефон. Кабели прокладывают от рабочих мест до распределительных пунктов (щитков, в которых расположены коммутационные устройства). Распределительные пункты объединяют магистральными линиями, а уже их подключают к входящему в дом главному сетевому кабелю.

В сравнении с раздельными информационными и телефонными сетями СКС имеет ряд преимуществ. Во-первых, система универсальна: к одному кабелю можно подключить и телефон, и телевизор, и компьютер. Во-вторых, это система открытого типа. Она дает возможность пользоваться любым стандартным сетевым оборудованием различных производителей и допускает одновременное применение нескольких разнотипных сетевых протоколов (правил и порядков передачи информационных сигналов). Это важно, поскольку протоколы автоматических устройств различного производства не всегда совместимы. Какое бы электронное устройство вы ни купили, оно будет работать в сети. В-третьих, СКС имеет более широкий диапазон скоростей передачи данных: от 100 Кбит/с для речевых приложений до 10 000 Мбит/с для информационных приложений. На практике это означает экономию денег, которые мы платим за телефон и за Интернет по повременному тарифу.

При всех достоинствах СКС имеет существенный недостаток: она пока дорога. Так, для нормальной работы сети необходимо заложить в нее резерв для последующего развития. Это и дополнительные ячейки в кроссах для подключения проводов и кабелей, и усилители сигналов, используемые при наращивании кабельных линий, и кабели с более высокими характеристиками для обеспечения работы большего количества устройств, и многое другое. Пока что это удовольствие стоит в 3-4 раза дороже, чем монтаж индивидуальных слаботочных сетей.

Нормативно-правовой вакуум

Уже сегодня растущая автоматизация и интернетизация жилищного фонда требует от проектировщиков принятия высокотехнологичных решений. Меж тем крайне необходимые для этого СНиПы, ГОСТы, ТУ и другие нормативные документы в отечественном строительстве практически отсутствуют.

В сложившейся ситуации проектировщики и монтажники слаботочных сетей вынуждены пользоваться утратившими в 1998 г. юридическую силу "Отраслевыми строительно-технологическими нормами на монтаж сооружений связи, радиовещания и телевидения ОСТН-600-93 Минсвязи России". К сожалению, в них по объективным причинам не учтены изменения в области монтажа слаботочного оборудования и прокладки коммуникаций, произошедшие за последние 10 лет. Поскольку большая часть технологий и оборудования пришла к нам из-за рубежа, специалисты по слаботочным сетям апеллируют к зарубежным нормам, стандартам и ведомственным документам, которые разработаны в соответствии с юрисдикцией европейских стран и США, но в нашей стране законной силы не имеют. Это международные нормы ISO/IES 11801, европейские EN 50173, американские ANSI/TIA/EIA-568-A. В качестве практических руководств используются учебные курсы и инструкции крупнейших производителей слаботочного оборудования, такие как "Комплексный сертифицирующий курс EIB", по которому обучаются российские инсталляторы и монтажники.

Так, кабельные соединения в сетях Интернет в обязательном порядке тестируются на соответствие международным нормам ISO/IEC 1101, класс D или E. Согласно этой классификации, кабели для разводки сетей Интернет относятся к пятой и шестой категориям. Таким требованиям соответствуют, например, кабели типа UTP, FTP, STP c диаметром проводников 0,4-0,65 мм и числом пар 2 или 4 производства NEXANS (Франция), PC NET, WONDERFUL WIRE & CABLE Co LTD, ETL COMMUNICATIONS (все - Тайвань), "СПЕЦКАБЕЛЬ" (Россия) и др. Это электрические кабели на основе витой пары с волновым сопротивлением 100, 120 и 150 Ом в экранированном и неэкранированном исполнении, а также одномодовые и многомодовые волоконно-оптические кабели 62,5/125 и 50/125. Слаботочные электрические провода и кабели используются главным образом для передачи данных с тактовой частотой до 1 МГц, тогда как оптические кабели обеспечивают передачу данных высокоскоростных приложений. Поскольку последние дороги, их применяют для прокладки магистральных сетей. Монтаж внутренних сетей обычно производится электрическими проводами и кабелями.

К чему подключить, куда вставить? Хотя нормативных документов по слаботочным сетям в нашей стране не хватает, "древо жизни пышно зеленеет". Специалисты руководствуются любой документацией. Как в отечественной, так и в зарубежной практике прокладки телефонных кабелей и устройства абонентской проводки монтажники слаботочных сетей следуют правилам, которые в иностранных и отечественном руководствах мало чем отличаются. Согласно ОСТН-600-93, расстояние между телефонным кабелем и проходящими параллельно изолированными проводами осветительной или силовой проводки должно составлять минимум 25 мм. Такое требование справедливо по отношению к сетям, по которым передаются аналоговые сигналы (традиционный телефон, радио, телевидение). Поскольку в Интернет-телефонии используются оцифрованные сигналы, сетевые помехи на их передачу существенного влияния не оказывают. Следовательно, расстояние между линиями сети Интернет и электрической проводкой может быть и меньше.

Запрещается заводить слаботочные провода и кабели в стояк электропроводки, поскольку при возникновении в силовой или осветительной проводке несбалансированных электрических токов возможно их попадание в слаботочные сети. А это уже чревато порчей дорогостоящего оборудования. При пересечении кабели большей емкости должны прилегать к стене, а меньшей - огибать их сверху или снизу (в штробе). Определить емкость кабелей можно, заглянув в монтажную схему, где указана их марка. Кабели, проложенные снаружи здания под водосточными трубами, пожарными лестницами и окнами, следует защищать от механических повреждений металлическими накладками. Распределительные коробки необходимо располагать на стене на расстоянии не менее 300 мм от потолка. Не допускается установка распределительных коробок над дверями, проемами и окнами.

Проложенная открытым или скрытым способом трасса телефонной абонентской проводки (от распределительной коробки до телефонного аппарата) должна удовлетворять следующим требованиям:

Быть кратчайшей и прямолинейной;

Учитывать расположение в помещениях электрических, радиотрансляционных и других проводок и как можно меньше пересекаться с ними;

Внутри зданий, если проводка открытая, проходить по стенам на высоте 2,3-3 м от пола и более 50 мм от потолка; если скрытая, то по каналам закладных устройств на любой удобной высоте.

Проводку до оконечного устройства следует выполнять цельным проводом, сращивание не допускается. Телефонные провода, идущие в одном направлении, нужно прокладывать параллельно, вплотную друг к другу. При воздушном вводе в дом телефонного кабеля от стойки на крыше или от столба необходимо установить в непосредственной близости к месту ввода в дом (обычно на чердаке) абонентское защитное устройство (АЗУ), которое непременно надо заземлить.

Сеть проводного вещания (ее наличие в домах обязательно по правилам МЧС), как правило, выполняется скрытой проводкой (в перегородках, стенах, перекрытиях). В случае, если кабели и провода телефонной сети и проводного вещания прокладываются в общем коробе, между ними необходимо соблюдать расстояние, чтобы исключить влияние радиопередач на телефонные разговоры. Это расстояние должно быть не менее 50 мм при длине линии 70 м, 15 мм при длине 10 м.

Что касается кабелей для работы с оборудованием, рассчитанным на высокоскоростную передачу информации (цифровое телевидение, Интернет, IP-телефония), то их в пределах квартиры тоже можно прокладывать как скрытым, так и открытым способом. Скрытая проводка в данном случае осуществляется в ПВХ-рукавах под фальшполом и в стяжке полов, за подвесными и подшивными потолками, по стенам в штробах. Слаботочные розетки с двумя или более телекоммуникационными разъемами в подобных случаях монтируются в напольных лючках и на стенах. Открытая прокладка слаботочных сетей в кабель-каналах в жилищах обычно не практикуется, но может быть выполнена, если владельцы квартир не возражают против появления в их интерьерах элементов офисного дизайна. При любом варианте монтажа между кабелями и розетками электропроводки и слаботочными кабелями и розетками следует выдерживать расстояние, соответствующее нормам.

Для защиты оборудования от действия несбалансированных сетевых токов и атмосферных разрядов электрические линии слаботочных систем телевидения и видеонаблюдения должны быть заземлены. Такое требование содержится в американском стандарте J-STD-607-A 2002 г. "Совместный стандарт. Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий". Шины заземления представляют собой изолированные медные проводники сечением до 95 мм 2 (в зависимости от длины). Они соединяют металлические корпуса оборудования распределительных пунктов с линией заземления. Соединения могут выполняться неразъемным способом (винтами, болтами), а также с помощью изотермической сварки. Если по каким-либо причинам осуществить заземление невозможно, провода экранируются и заземляется экран.

Сколько стоят услуги по монтажу слаботочных сетей в многоквартирных домах? Скажем сразу, это удовольствие - не из дешевых. Дело в том, что пользователь платит не только за монтажные работы, он материально участвует в прокладке к дому кабеля, а также в амортизации базового оборудования. Поэтому, в зависимости от уровня телефонизации района, коммерческая стоимость подключения телефона в Московской области колеблется от $ 400 до $ 1200. Выделенная Интернет-линия обходится в $ 100 и дороже, столько же стоит установка квартирного домофона. Монтаж систем охраны, видеонаблюдения, аудио- и видеосистем оценивается в зависимости от сложности работ, количества аппаратуры и объема помещений. Вилка составляет от $ 500 до $ 5000 и более. Монтаж СКС стоит в среднем $ 30 за линию, включая ее тестирование и сертификацию (без коммутационного и иного оборудования). Под линией понимается отрезок кабеля от любого распределительного пункта до розетки или до подключающего разъема. К рабочему месту ведутся два кабеля.

Культура коммуникаций современного общества растет. И люди, которые по каким-либо причинам не пользуются в полной мере современными техническими средствами коммуникаций, рискуют в один "прекрасный" момент оказаться за границей цивилизованного мира.

Журнал "Идеи Вашего дома" Номер: № 6 (85) июнь 2005 / Техника и оборудование
Материал подготовил: Петр Николаев



Каждый из нас знает, что все электроприборы в доме работают от напряжения в 220 В. Это достаточно высокое напряжение, требующее больших энергозатрат и способное серьёзно травмировать человека.
Но существует также ряд устройств и систем, не нуждающихся в высоком напряжении. Подобные электроприборы носят название слаботочные системы.

Всё бытовое электрооборудование предназначено для выполнения достаточно сложных процессов и нуждается в высоких токах. Для слаботочных же систем это совсем не обязательное условие. Основная сфера применения подобных систем – это устройства передачи данных:

  • интернет;
  • телефонная связь;
  • различные сигнализации и видеонаблюдение;
  • телевидение.

Механизм работы систем передачи информации несложный: зашифрованные особым кодом данные передаются на большой скорости и с использованием низкого напряжения.

Виды и сфера применения слаботочных систем

Наряду с уже перечисленными бытовыми сферами применения, слаботочные системы применяются в промышленных условиях, таких как: автоматизированный учёт электроэнергии, кабельные системы, вычислительные сети, коммутационные устройства (АТС) и пр.
По роли применения рассматриваемые системы бывают пользовательские и коммерческие.

К числу самых популярных и имеющих наибольшее значение для жизнедеятельности являются интернет и телефонная связь. Благодаря телефонии, каждый из нас в состоянии без проблем связаться с нужным абонентом на любом расстоянии. Подключение к всемирной паутине также может осуществляться по телефонным проводам, но в этом случае скорость соединения будет невелика, поэтому наиболее актуальным для интернета является применение оптоволоконных проводов, обладающих большей скоростью передачи информации.

Телевидение передаёт картинку через кабель либо путём радиоволн. Для осуществления данного вида обмена информацией необходимы спутниковые и бытовые принимающие антенны.
Видеонаблюдение включает в себя широкий спектр устройств, предназначенных для контроля малых (квартиры и офисы) и больших (промышленные объекты) помещений и зданий.

Различные виды сигнализаций, отвечающих за многие виды безопасности. Основой большинства видов систем оповещения являются датчики движения либо устройства, реагирующие на разрыв цепи. Если в здание проник злоумышленник, то датчики передают информацию на пульт охраны. Аналогично работает и противопожарная сигнализация, фактором её срабатывания становится тепло и дым.
Все слаботочные системы, перечисленные выше, предназначены для создания комфортного и безопасного быта. Им не требуются высокие токи, а потому они безвредны для здоровья и экономичны.

Установка слаботочных систем и документация к ней

Слаботочные системы – это бесценные и полезные помощники в нашей повседневной жизни. Сбои и неполадки в их работе доставляют порой огромные неудобства. Для предотвращения подобных досадных проблем очень важно, чтобы проектирование, монтаж скс и обслуживание таких систем осуществлялось только специалистами соответствующей квалификации.

Все базовые и необходимые требования, применяемые для проектирования и монтажа слаботочных систем, прописаны в следующем перечне документации:

  • ГОСТ 21. 101-2009. Общие положения составления проектной документации, применяемой в строительстве;
  • СНиП 3. 05. 06-85. Подготовка, осуществление и пусконаладочные электромонтажные работы;
  • РД 78. 36. 002-99. Рекомендации по использованию охранных и оповещающих систем и их обозначение;
  • ПУЭ 7. Требования, предъявляемые к электроосвещению помещений;
  • РД 78. 145-93. Подготовительные, монтажные и пусконаладочные работы систем оповещения и сигнализации;
  • НПБ 105-03. Классификация помещений и зданий по уровню пожарной безопасности.

Любая из слаботочных систем, будучи установленной по правилам данной документации, станет залогом безопасной и комфортной жизнедеятельности человека.

Слаботочные сети сегодня имеются в любом жилом или офисном здании. Слаботочные сети уже достаточно давно стали использоваться, но мало кто представляет, что это такое.

Слаботочная система (или в простонародье слаботочка) — система кабелей и/или проводов, по которым проходит ток напряжением не более 25 В и силой тока, исчисляемой mА. Данный ток используется для передачи электрических сигналов, несущих какую-либо информацию. Данные сети необходимы для комфортности работы и проживания, по ним в офисы идёт мировая глобальная сеть Интернет, городской телефон, кабельное телевидение, пожарная сигнализация, охранная сигнализация и многое другое. Можно сказать, что прокладка слаботочных сетей способна предоставить человеку все блага современной цивилизации. Слаботочные системы жизненно необходимы, без них перестанет работать телевидение и радио, исчезнет телефонная связь и интернет, мы оказываемся незащенными без охранной и пожарной сигнализации.

В комплекс слаботочных систем входят:

    Телефонизация и сети Интернет;

    Охранно-пожарная сигнализация;

    Сети кабельного и спутникого телевидения;

    Локальные вычислительные сети (ЛВС);

    Системы видеонаблюдения;

    Структурированные кабельные системы (СКС).

Работа слаботочки определяет производительность торговых, складских и производственных зданий, так как является ядром инмормационной инфраструктуры производственного или офисного здания. Прокладка слаботочных сетей является, пожалуй, одним из самых важных моментов в оборудовании любого помещения. Однако, к сожалению, многие проектировщики и строители считают, что монтаж и проектирование слаботочных системмогут быть успешно произведены и после окончания основного массива работ. Как показывает практика, после того, как в здании уже есть стены, а внутренние помещения уже были отделаны, качественная прокладка слаботочных сетей редко представляется возможной. Поэтому монтаж и проектирование слаботочных систем должны осуществляться непосредственно после окончания основных строительных работ до начала отделки помещения. Проект должен соответствовать строгим стандартам, которые регулируются СНиП 083-98, важно, чтобы монтаж и проектирование слаботочных систем выполняли профессионалы, особенно если речь идёт об офисном помещении. Кроме того, нужно учитывать определённые нюансы прокладки слаботочной сети, которые могут знать только опытные специалисты.

Решение всех этих проблем с радостью возьмет на себя компания ООО «Волгогазтелеком». Многолетний опыт позволяет нашим специалистам с легкостью выполнять даже самые трудные задачи. Кроме того, наши сотрудники имеют все соответствующие разрешения и лицензии, позволяющие производить подобные виды работ.

Слаботочные кабели это кабели и провода, по которым протекает слабый ток напряжением, не более 25 В. Их применяют на предприятиях, в жилых домах и офисах. Сложно найти современное помещение, в котором не было бы проложено слаботочной сети.

Применение

Сразу необходимо сказать, что под слабым подразумевается ток, измеряемый в миллиамперах (мА).
Слабый переменный ток может нести информационный сигнал, что применяется в сферах:

  • Телевидения.
  • Радиосвязи.
  • Телефонии.
  • Компьютерных сетей.
  • Систем сигнализации.

Первыми появились слаботочные кабели для телефонных линий и антенн. Витую пару изобрел Белл в конце XIX века. За последние 20-30 лет инженеры разработали огромное количество видов кабельной слаботочной продукции. Она предназначена для использования в быту и в узкоспециализированных сферах. Без слаботочных кабелей не обходится интернет, спутниковое телевидение, проводные телефонные и компьютерные сети.

Устройство витой пары

Для передачи сигналов связи применяют изолированные и скрученные попарно провода. Чтобы обеспечить единство и прочность конструкции, витые пары помещают в пластиковую оболочку. Используют одну, две и более пар, в зависимости от требований сети.

Скручивание необходимо, чтобы уменьшить электромагнитное влияние проводов друг на друга, снизить емкостные потери и создать препятствие для внешних помех.

Кабели с попарно свитыми проводами применяют для организации сетей видеонаблюдения, телекоммуникации, систем безопасности и компьютерных сетей. Система скрученных попарно проводов пользуется популярностью благодаря низкой цене и простому монтажу.
Подключить кабель к устройствам можно с помощью унифицированного разъема 8P8C, который имеет 8 контактов и фиксатор (RJ-45 – коннектор).

Чтобы защитить витые провода от химического, механического и электромагнитного воздействия внешних факторов, применяют полиэтиленовую оболочку, металлическую оплетку и фольгу.

Пару делают из одножильных и многожильных проводов. Многожильные провода прекрасно переносят скручивание, изгибы, поэтому их применяют в коммутационных кабелях и шнурах, соединяющих между собой электрические устройства и оборудование. Одножильные витые пары прокладывают в коробах и стенах, где нет сильных изгибов.

Поскольку на английском языке «витая пара» звучит как twisted pair, для ее обозначения применяют аббревиатуру TP. Чтобы понять экранированный кабель или нет, необходимо обратить внимание на маркировку. Согласно международным стандартам приняты следующие обозначения:

  • U – экранирование отсутствует;
  • S – используется металлическая оплетка;
  • F – используется алюминиевая фольга.

Так, обозначение U/FTP говорит о том, что для защиты каждой пары предусмотрено экранирование фольгой, общий экран отсутствует. SF/UTP – есть общий экран из фольги и оплетки, отдельное экранирование отсутствует.

В зависимости от диапазона частот, пропускаемого кабелем TP, его относят к одной из 8 категорий. Чем выше категория, тем больше в кабеле содержится пар и тем большая плотность витков на пару. Первую категорию применяли на старых модемных линиях и в телефонной связи, восьмую категорию используют для устройства компьютерных сетей со скоростью передачи данных 40 Гбит/с.

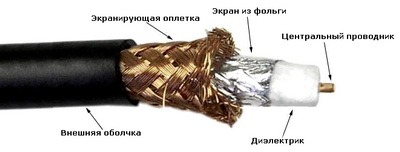

Коаксиальные кабели

Для передачи радиоволн применяют коаксиальные кабели. Они состоят из проводящей сердцевины и соосно расположенного экрана. Между сердцевиной и экраном находится слой изоляции.


Поверх экрана идет защитная оболочка, которую делают из фторопласта, ПВХ или полиэтилена. Оболочка должна защищать от влаги, механических повреждений и быть устойчива к воздействию ультрафиолетового излучения. В дополнение к этому она служит защитой от пробоя.

Экран выполняет функцию заземления и является внешним проводником, поэтому его делают из оплетки проводов, фольги или другой структуры с проводящими свойствами. Оплетка может сочетаться с фольгой, в этом случае экранизация будет двойной.

В условиях сильных помех применяют кабели с двойным слоем фольги и двойным слоем оплетки.

Центральный проводник чаще всего делают из медного провода или свитых в спираль нескольких медных проводков. Применяются сплавы меди, алюминия и стали.

По отношении к изоляции также имеются свои требования. Она должна плотно прилегать к проводникам и обеспечивать идеальную соосность.

Требование к точному совпадению осей центрального проводника и экрана предъявляются неслучайно. При таком взаимном расположении электромагнитное поле полностью сосредоточено внутри провода в слое изоляции, а потери энергии на излучение стремятся к нулю. К тому же кабель оказывается защищенным от внешних помех, что позволяет сохранять чистоту сигнала.

Коаксиальные кабели применяют везде, где требуется передача электромагнитного сигнала высокой частоты. Есть также модели, которые используют для передачи низкочастотного сигнала.

В зависимости от диаметра сечения выделяют 2 вида коаксиальных кабелей:

  • Тонкий гибкий (thin) диаметром около 6 мм с волновым сопротивлением 50 Ом, часто применялся для построения компьютерных локальных сетей.
  • Толстый жесткий (thick) диаметром около 12 мм для передачи данных на расстояние до 500 м с высокой скоростью.

По шкале Radio Guide (RG) кабели делят на несколько категорий. В спутниковом и кабельном телевидении применяют категории RG-59 и RG-6, для военных целей RG-58C/U, для магистральной прокладки RG-11. К тонким кабелям относится RG-58, а к толстым – RG-11 и RG-8.

Широко применяются телевизионные кабели категории SAT-50 и SAT-703.
Обозначение SAT – это маркировка итальянской компании CAVEL. Другие производители могут использовать свою маркировку типа (РК-75 с волновым сопротивлением 75 Ом) .

Для соединения коаксиальных кабелей между собой и подключения их к различным устройствам предусмотрены вспомогательные элементы. Это разъемы, переходы, тройники, которые выпускают или вместе с кабелем, или по отдельности.

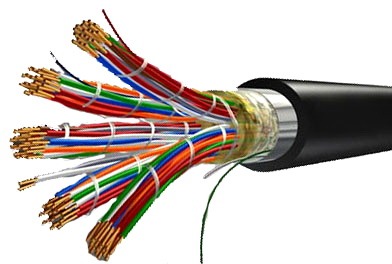

Слаботочные кабели и провода для телефонных сетей

Хотя многие думают, что проводная телефонная связь безвозвратно уходит в прошлое, телефонные кабели все еще остаются востребованными. Во многих сферах они считаются недорогим и самым доступным способом обеспечить передачу электрического сигнала.

Предусмотрена следующая маркировка для них:

  • Т – телефонный;
  • Л – линейный;
  • П – полиэтиленовая оболочка;
  • В – ПВХ оболочка;
  • З – присутствует заполнитель;
  • Б – присутствует броня;
  • Ш – шланг (бывает из полиэтилена Шп или поливинилхлорида Шв);
  • эп – экран из пленки;

(Зеленый, красный) — Аналоговый телефон (Желтый, черный) — Специальные телефоны

Для прокладки телефонных сетей применяют слаботочные кабели и провода, рассчитанные на подключение большого количества абонентов или предназначенные для единичной разводки (в отдельной квартире, частном доме и т.д.)

ТРВ, ТРП – морально устаревшие, однако продолжающие использоваться в некоторых сферах слаботочные кабели, получившие в просторечии название «лапша», потому что провода в них идут параллельно, не скручиваясь. Их применяют для пожарной сигнализации и соединения телефонных аппаратов в помещениях. ТРП кабель имеет более надежную полиэтиленовую изоляцию, поэтому его можно прокладывать вне зданий.

Широко применяются кабельные изделия марки ТПП. Их прокладывают в шахтах, тоннелях, траншеях, коллекторах, других подземных сооружениях, используют для устройства городских телефонных сетей. Число пар в кабеле ТПП может составлять от 5 до 600.

Оптоволоконные слаботочные кабели

Для передачи оптического сигнала применяют оптоволоконные кабели, волокна в которых делают из пластика или стекла.



Основные части кабеля:

  • Волокна (8-144 штук), покрытые слоем прозрачного или цветного лака.
  • Пластиковые трубки, в которых находится 4-12 волокон и водоотталкивающий гель.
  • Оплетающая пленка.
  • Несущий трос.

Для дополнительной защиты применяют гидрофобную пленку и кевларовое покрытие.

Поскольку оптоволоконные кабели появились сравнительно недавно, не разработаны стандарты цветовой маркировки волокон. Каждый производитель выпускает продукцию с волокнами такого цвета, какой посчитает нужным. Расшифровка их значения дается в инструкции.

Преимущество использования оптоволоконного изделия заключается в высокой скорости передачи сигнала, низком затухании на больших расстояниях и высокой степенью защищенности информации от взлома. В результате информация передается быстро и качественно. Слаботочные кабели этого вида, это новое поколение кабелей, технология производства которых продолжает совершенствоваться.
