«Технический регламент о безопасности зданий и сооружений», приказа Министерства регионального развития Российской Федерации от 30 декабря 2009 г. № «Об утверждении Перечня видов работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства».

Данный стандарт разработан в развитие нормативных положений СП 60.13330.2012 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование» и СП 61.13330.2012 «СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов».

Авторский коллектив: А.В. Самсоненко (ООО «Роле Изомаркет»), А.В. Бусахин (ООО «Третье Монтажное Управление «Промвентиляция»), канд. экон. наук Д.Л. Кузин (НО «АПИК»), докт. техн. паук A.M. Гримитлин (НП «СЗ Центр АВОК»), Г.К. Осадчий (ООО «МАКСХОЛ текнолоджиз»), Ф.В. Токарев (НП «ИСЗС-Монтаж») .

СТАНДАРТ НАЦИОНАЛЬНОГО ОБЪЕДИНЕНИЯ СТРОИТЕЛЕЙ

1 Область применения

1.1 Настоящий стандарт распространяется на конструкции тепловой изоляции (далее - теплоизоляционные конструкции), предназначенные для оборудования, трубопроводов и воздуховодов инженерных сетей, расположенных в помещениях категорий В, Г, Д (по СП 12.13130 , пункт 4.1).

1.2 Настоящий стандарт устанавливает требования, правила и контроль выполнения теплоизоляционных работ с использованием теплоизоляционных конструкций и их элементов, выполненных из труб или рулонов вспененного полиэтилена или синтетического вспененного каучука, а также цилиндров или матов минерального или стеклянного волокна.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты и своды правил:

Обеспечивать безопасную для человека температуру наружной поверхности теплоизоляционной конструкции в соответствии с СП 61.13330 (пункт 4.2).

5.5 Монтаж теплоизоляционных конструкций должен выполняться в соответствии с требованиями СП 61.13330 и настоящего стандарта.

6 Технология выполнения работ по тепловой изоляции

6.1 Общие положения

6.1.1 Теплоизоляционные работы следует выполнять только при условии полной готовности объекта. Строительно-монтажные работы считаются полностью законченными, если трубопроводы и оборудование находятся в проектном положении и испытаны давлением согласно проекту производства работ, что должно быть подтверждено соответствующими актами.

6.1.2 Монтаж тепловой изоляции выполняется по рабочей документации в соответствии с проектом производства работ по тепловой изоляции и с учетом проекта организации строительства.

6.1.8 С целью повышения производительности и достижения высокого качества теплоизоляционных работ рекомендуется применять изготовленные в мастерских сборные теплоизоляционные конструкции.

6.2 Устройство тепловой изоляции трубопроводов тепловых сетей систем отопления, горячего и холодного водоснабжения, технологических систем

6.2.1 В теплоизоляционных конструкциях на трубопроводах в качестве тепловой изоляции следует применять теплоизоляционные изделия в виде трубок, а в случае отсутствия в выпускаемой номенклатуре трубок нужного типоразмера -теплоизоляционные изделия в виде рулонов.

6.2.2 Крепления теплоизоляционных изделий на трубопроводах в зависимости от вида материала должны быть выполнены рекомендуемым производителем способом. Требования по установке трубок и рулонов из материалов с закрытой ячеистой структурой изложены в для серии 5.904.9-78.08 .

6.2.3 Для крепления трубок на трубопроводах продольные и поперечные швы изделий следует склеить контактным клеем, рекомендованным производителем. Рекомендуется дополнительно проклеить швы изделий армированной самоклеящейся лентой.

1 - бандаж; 2 - лента

Примечания

1 Для бандажа допускается использовать металлические ленты с антикоррозийным покрытием из нержавеющей стали, алюминиевых сплавов или полиамида.

2 Материал бандажа, применяемого для крепления покровного слоя, должен соответствовать материалу, из которого изготовлено покрытие.

3 Материал, применяемый для изготовления пряжки (Поз.2), должен соответствовать материалу, из которого изготовлен бандаж (оцинкованная или нержавеющая сталь, листы из алюминиевого сплава).

6.2.5 Для крепления листов (рулонов) на трубопроводах швы изделий следует склеить контактным клеем, рекомендованным производителем. Рекомендуется дополнительно проклеить швы изделий армированной самоклеящейся лентой, а также закрепить изделия бандажами из армированной самоклеящейся ленты, расположенных с шагом от 500 до 600 мм.

6.2.6 Для тепловой изоляции отводов, тройников, переходов и арматуры следует на месте выполнения работ изготавливать теплоизоляционные элементы, выполненные из изделий в виде трубок, цилиндров, листов или матов. На рисунке представлены два варианта теплоизоляции отводов, различающиеся диаметрами трубопроводов.

а) изоляция отвода термоизоляционными трубками (D н ≤ 160 мм);
б) изоляция отвода термоизоляционными листами (D н > 160 мм)

1 - трубка из теплоизоляционного материала при D н ≤ 160 мм; 2 - лист теплоизоляционного материала при D н > 160 мм; 3 - клей; 4 - лента армированная самоклеящаяся

6.2.7 В многослойных теплоизоляционных конструкциях, предназначенных для трубопроводов, установку второго и последующего слоев тепловой изоляции выполняют с перекрытием швов каждого предыдущего слоя. Швы всех слоев тепловой изоляции склеивают контактным клеем. Рекомендуется дополнительно проклеивать швы наружного слоя армированной самоклеящейся лентой.

Двухслойная термоизоляция тройника с покрытием из металлических оболочек и креплением с помощью саморезов представлена на рисунке .

1 - трубка из теплоизоляционного материала; 2 - лист теплоизоляционного материала;
3 - клей; 4 5,6 - металлические оболочки;
7 - саморез с прессшайбой, оцинкованный, наконечник сверло

Бандажи устанавливают с шагом от 500 до 600 мм. На рисунке показана конструкция теплоизолированного трубопровода с металлической оболочкой, с использованием бандажного крепления.

1 - трубка из теплоизоляционного материала при D н ≤ 160 мм (лист теплоизоляционного материала при D н > 160 мм); 2 - клей; 3 - лента армированная самоклеящаяся;
4 - металлическая оболочка; 5 - бандаж с пряжкой

6.2.11 При тепловой изоляции вертикальных трубопроводов с металлическим покровным материалом в зависимости от толщины теплоизоляции и высоты трубопровода могут быть предусмотрены опорные конструкции (разгружающие устройства), предотвращающие деформацию и сползание покровного материала.

Разгружающие устройства располагают с шагом от 3 до 4 м по высоте трубопровода или оборудования. В этих же местах в металлическом покровном материале предусматривают температурные швы. Конструкция разгружающих устройств не должна иметь сквозных теплопроводных включений.

Разгружающие устройства выполняют из металла или пиломатериалов. Разгружающие устройства, изготовленные из пиломатериалов, должны быть пропитаны антисептическими составами или антипиренами в соответствии с ГОСТ Р 53292 и ГОСТ 20022.5 .

6.3 Устройство тепловой изоляции резервуаров тепловых сетей систем отопления, горячего и холодного водоснабжения, технологических систем

6.3.1 В теплоизоляционных конструкциях резервуаров в качестве тепловой изоляции следует применять теплоизоляционные изделия в виде рулонов и матов.

6.3.2 Крепления теплоизоляционных изделий на резервуарах в зависимости от вида материала должны быть выполнены рекомендуемым производителем способом. Например, требования по установке рулонов из материалов с закрытой ячеистой структурой изложены в для серии 5.904.9-78.08 . Вариант выполнения теплоизоляции на горизонтальном резервуаре приведен на рисунке .

6.3.3 В случае если температура изолируемой поверхности ниже +90 °С, рекомендуется применять изделия в виде рулонов с самоклеящейся подложкой.

6.3.4 Установку покрытий (обкладок) и облицовок на вертикальных резервуарах (рисунок ) следует вести снизу вверх с нахлестом от 40 до 50 мм.

1 - лист из теплоизоляционного материала; 2 - клей; 3 - металлическая оболочка;
4 - лента алюминиевая самоклеящаяся; 5 - герметик силиконовый

1 - лист теплоизоляционного материала; 2 - клей; 3 - лента алюминиевая самоклеящаяся

6.3.5 В многослойных теплоизоляционных конструкциях для резервуаров установку второго и последующего слоев тепловой изоляции выполняют с перекрытием швов предыдущего слоя. Листы (рулоны) каждого последующего слоя должны быть приклеены к предыдущему. Швы между изделиями одного слоя проклеивают армированной самоклеящейся лентой.

6.3.6 Монтаж тепловой изоляции опор и оголовок резервуаров выполняют в соответствии с рабочей документацией.

6.4 Устройство тепловой изоляции оборудования, трубопроводов и воздуховодов систем вентиляции и кондиционирования воздуха

6.4.1 Для обеспечения качества выполнения работ при монтаже тепловой изоляции следует руководствоваться требованиями , , , и настоящего стандарта.

6.4.2 Крепления теплоизоляционных изделий на трубопроводах и воздуховодах в зависимости от вида материала должны быть выполнены способом, рекомендуемым производителем. Например, требования по установке материалов с закрытой ячеистой структурой изложены в для серии 5.904.9-78.08 . На рисунке представлена теплоизоляционная конструкция, выполненная самоклеящимся теплоизоляционным материалом.

Теплоизоляционная конструкция, представленная на рисунке , выполнена с применением самоклеящихся теплоизоляционных материалов и самоклеящейся металлической оболочки.

1 - лист самоклеящегося теплоизоляционного материала; 2 - клей;
3 - лента армированная самоклеящаяся

6.4.3 При устройстве теплоизоляционных конструкций, предназначенных для предотвращения конденсации влаги из наружного воздуха на поверхности, в качестве теплоизоляционных материалов следует выбирать материалы с закрытой ячеистой структурой.

6.4.4 Установка покрытия (обкладки) и облицовки должна производиться с нахлестом от 40 до 50 мм по продольным и поперечным швам.

1 - лист самоклеящегося теплоизоляционного материала; 2 - клей;
3 - самоклеящаяся металлическая оболочка; 4 - герметик силиконовый

7 Контроль выполнения работ по тепловой изоляции

7.1 Контроль выполнения работ по тепловой изоляции инженерных систем в зданиях и сооружениях следует проводить, основываясь на требованиях и положениях рабочей документации.

При осуществлении контроля выполнения монтажных работ должно проверяться соблюдение требований - с учетом факторов 5.1, а также положений 7.2 - 7.8.

Паспорт качества.

7.3 При окончательной сдаче-приемке теплоизоляционной конструкции на объекте необходимо проверить соответствие температуры на поверхности теплоизоляционной конструкции безопасной температуре (СП 61.13330). Температура измеряется любым поверенным инструментом, имеющим отметку о поверке в паспорте прибора или свидетельство о поверке в соответствии с требованиями СП 61.13330 .

7.4 Операционный контроль выполнения теплоизоляционных работ проводится согласно приложению .

7.5 При осуществлении операционного контроля теплоизоляционной конструкции проверяют:

а) перед укладкой теплоизоляционного материала:

Чистоту изолируемой поверхности - визуально;

Наличие антикоррозионной защиты - визуально;

Соответствие толщины используемого теплоизоляционного материала требованиям РД, измеряя толщину, например, с помощью толщиномера по ГОСТ 28702 (таблицы 1 - 3);

Соответствие материала покровного слоя материалу, указанному в РД;

б) во время укладки теплоизоляционного материала:

Выполнение проклейки швов и стыков теплоизоляционного материала клеем и лентой - визуально;

Отсутствие встречных нахлестов (против направления потока дождевой воды или стекающей влаги) на покровном слое - визуально;

Отсутствие повреждений теплоизоляционного слоя - визуально;

Перекрытие монтажных швов в многослойных конструкциях - визуально;

в) после завершения укладки теплоизоляционного материала и конструктивного оформления:

Крепление покровного слоя - визуально;

Отсутствие повреждений на поверхности покровного слоя - визуально;

Отсутствие повреждений поверхности покрытия (обкладки), при его наличии, - визуально;

Соответствие внешнего вида и конструктивного оформления теплоизоляции данным рабочей документации - визуально.

7.6 Приемочный контроль выполнения теплоизоляционных работ осуществляют после окончания монтажа теплоизоляционных конструкций.

В процессе приемочного контроля выявляются дефекты, к числу которых должны быть отнесены:

Отступление от данных, приведенных в рабочей документации в части материалов, конструкций и способа монтажа изоляции;

Несоответствие толщины теплоизоляционного слоя данным рабочей документации;

Механические повреждения изоляции;

Неплотное прилегание теплоизоляционного слоя к поверхности изолируемого объекта;

Отсутствие теплоизоляции в местах расположения опор;

Несоблюдение правил расположения продольных и поперечных швов покрытий (обкладок) и облицовок.

7.7 После сопоставления смонтированной теплоизоляционной конструкции с данными рабочей документации и учета изменений, внесенных в процессе монтажа, составляется окончательная дефектная ведомость, куда заносят все фактические показатели, установленные при сдаче-приемке (приложение ).

8 Требования к отчетной и технической документации

8.1 Отчетная и техническая документация комплектуется для передачи техническому заказчику на этапе сдачи-приемки выполненных работ.

8.2 Для качественного проведения монтажных работ и соблюдения всех технологических операций принимаемая к производству рабочая документация должна удовлетворять .

8.3 В качестве рабочих чертежей могут использоваться типовые серии рабочих чертежей тепловой изоляции. Так, для полимерной изоляции с закрытой ячеистой структурой можно использовать типовую серию 5.904.9-78.08 .

8.4 Если в принимаемой к производству рабочей документации использованы технические решения тепловой изоляции типовых серий с соответствующими чертежами, в техномонтажной ведомости должна быть дана ссылка на листы серии, где приведены соответствующие конструкции.

8.5 Техномонтажная ведомость должна соответствовать ГОСТ 21.405 (форма приведена в приложении настоящего стандарта) и содержать, кроме того, общие данные, относящиеся к выполняемым теплоизоляционным конструкциям:

Сведения о расчетной температуре окружающего воздуха;

Результаты теплотехнических расчетов;

Назначение тепловой изоляции для отдельных видов оборудования и трубопроводов;

Требования к изготовлению теплоизоляционных конструкций и их монтажу

8.6 По данным техномонтажных ведомостей и рабочих чертежей составляются спецификации оборудования.

8.7 Спецификация оборудования оформляется в соответствии с приложением и должна содержать следующие разделы:

Изделия теплоизоляционные;

Изделия и материалы покровного слоя;

Изделия крепежные (в том числе клеи, самоклеящиеся ленты и т.д.).

9 Правила безопасного выполнения работ

9.1 К началу выполнения теплоизоляционных работ на строительной площадке должны быть выделены помещения для хранения материалов и инструмента, а также мастерская для подготовки теплоизоляционных конструкций и выполнения технологических операций.

9.2 Работы должны выполняться в спецодежде.

9.3 Перед началом теплоизоляционных работ необходимо обеспечить нормы техники безопасности в соответствии со СНиП 12-04-2002 (раздел 12).

Операционный контроль выполнения теплоизоляционных работ

Объект	Перед укладкой теплоизоляционного материала				Во время укладки теплоизоляционного материала
	Чистота изолируемой поверхности	Наличие антикоррозионной защиты	Соответствие толщины теплоизоляционного материала указанной в РД	Соответствие покровного слоя указанному в РД	Выполнение проклейки швов и стыков теплоизоляционного слоя клеем	Выполнение проклейки швов и стыков теплоизоляционного слоя лентой	Отсутствие встречных нахлестов (против потока дождевой воды) на покровном слое	Отсутствие повреждений теплоизоляционного слоя	Перекрытие монтажных швов в многослойных конструкциях
Арматура и фитинги
Воздуховоды
Емкости
Технологическое оборудование

Продолжение таблицы

Объект	После завершения укладки теплоизоляционного материала
	Крепление покровного слоя	Отсутствие повреждений покровного слоя	Отсутствие повреждении на поверхности покрытия (обкладки)	Соответствие внешнего вида теплоизоляционной конструкции данным РД
Трубопроводы систем отопления и водоснабжения
Трубопроводы систем холодоснабжения
Арматура и фитинги
Воздуховоды
Емкости
Технологическое оборудование

Форма дефектной ведомости

№ п/п	Объект	Характеристики дефектов	Описание работ по устранению дефектов	Единица измерения	Количество	Примечание

Теплоизоляция трубопроводов – способ, активно применяемый для снижения тепловых потерь определенных систем, для понижения температуры коммуникаций, направленный для безопасной ежедневной эксплуатации. Довольно проблематично без применения данной технологии гарантировать в зимнее время бесперебойную эксплуатацию сетей, поскольку риск промерзания и, как следствие, выхода из строя труб крайне велик.

Тепловая изоляция труб предусматривает под собой ряд технических нормативных документов, соблюдение которых обязательно при проектировании, монтаже и эксплуатации инженерных систем жилых и общественных зданий, и прочих объектов различного назначения.

Более подробная информация изложена на сайте:

Следует отметить, что под промышленной теплоизоляцией имеется ввиду теплоизоляция трубопроводов, емкостей, а также оборудования и резервуаров.

Термоизоляцию осуществляют для предупреждения охлаждения присутствующей в трубах жидкости либо во избежание формирования на оборудовании конденсата. Если теплопотери не столь важны, то данный технологический процесс необходим для соблюдения ТБ.

Различные версии изоляторов рассматриваются для изоляции труб, используемых для транспортировки газа.

Теплоизоляцию газопровода осуществляют посредством специального лака или краски, но обычно прибегают к современным защитным материалам, отвечающим всем предъявляемым для этого требованиям, а именно:

• изолятор для газопровода должен быть наделен потенциалом монолитного, равномерного его устройства на трубу;
• материал для теплоизоляции трубопровода должен характеризоваться низким коэффициентом водопоглощения и обладать высокими гидроизоляционными качествами;
• предохранять конструкцию от разрушительного ультраизлучения.

Утепление подземных сетей

Тепловая изоляция – обязательное условие при прокладке и системы водоснабжения, и систем канализации. Утепление трубопроводов поможет избежать в зимнее время промерзания и исключить потери тепла.

Все работы по изоляции должны осуществляться согласно требованиям, четко сформулированные и прописанные в СНиП.

Требования к тепловой изоляции

В нормативных документах содержится подробная информация о материалах и методах осуществления работ. Здесь же обозначены применяемые стандарты к контурам теплоизоляции, представлены определенные рекомендации.

Виды теплоизоляционных материалов

Тепловая изоляция подразделяется на виды с определенными свойствами и производится в следующих формах:

• сенменты;
• цилиндры;
• маты;
• полуцилиндры;
• рулоны.

Виды теплоизоляции:

Перечень, изложенный выше, этим не исчерпывается, рынок регулярно обновляется новыми вариантами в данной области.

Теплоизоляция минеральной ватой

Минеральная вата из всех представленных на сегодня видов утеплителя характеризуется наименьшей стоимостью, плюсом является и несложность монтажа изоляции. Теплоизоляция трубопроводов минеральной ватой — процесс:

• рулон ваты нарезается полосами 200 мм толщиной (поперек) и ими далее обматывают трубы, вначале слоем минеральной ваты (толщиной 100 мм), поверх – плотно слоем стеклоткани;
• минеральную вату следует укладывать равномерно, она не должна сминаться.

Минеральная вата рассматривается как теплоизоляция трубопроводов значительного диаметра, применима для трасс отопления городских сетей и для систем канализации, для канализационных систем малого диаметра и для труб водоснабжения – не практикуется.

Теплоизоляция наружных трубопроводов

Выбор термоизоляционных материалов при наружной прокладке труб отопления – достаточно велик и предлагаются в виде матов рулонного типа.

Податливость материала позволяет придавать им фигурную форму для удобства монтажа, предлагаются утеплители, наносимые в жидком виде, их дальнейшие качества проявляются после застывания.

Съемная теплоизоляция в оцинкованном кожухе широко применяется на линейных участках трубопроводов.

Пенокаучук в виде трубок или рулонов в зависимости от диаметра труб применяют как теплоизоляцию труб и деталей технологических трубопроводов, устанавливается в несколько слоев, в зависимости от необходимой толщины тепловой изоляции.

Интересным методом для теплоизоляции считается покровный слой, с видами которого реально ознакомиться на сайте:

Термоизоляционные материалы, применяемые на трубопроводах, проложенных на открытом воздухе и непосредственно по поверхности земли, позволят горячей воде не остыть на пути к потребителю, причем утепляются все виды труб:

• пластиковые;
• металлические;
• полимерные;
• металлопластиковые;
• композитные.

Причем при самостоятельной термической изоляции коммуникаций в частном доме проще работать с предизолированными трубами и самоклеящейся изоляцией, а в качестве помощника для устранения недочетов рекомендуется использовать дополнительную обмотку, например, алюминиевый скотч.

Расчет потери тепла. С методикой расчета возможных потерь тепла трубопроводом с учетом фактических температур теплоносителя и воздуха окружающего систему, свойства и толщину тепловой изоляции можно ознакомиться здесь:

Теплоизоляционные материалы для трубопроводов, среди которых пенополиуретан и стекловата, по всем своим качествам являются высокоэффективными изолирующими материалами.

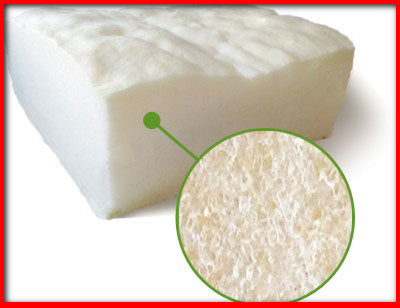

Пенополиуретан, как утеплитель трубопровода — экологически чистый и эффективный утеплитель. Характеризуется нейтральным запахом, не подвержен грибку, наделен повышенной стойкостью к вредным средам, не разрушается, полностью безвреден для человека и окружающей среды.

Непосредственно для труб большого диаметра применяется метод напыления, в результате которого формируется бесшовная сплошная изоляция, гарантируется пиковое снижение теплопотерь. Напыление осуществляется на месте производства работ, с применением специального оборудования для теплоизоляции трубопроводов, незамысловатость и быстрота процедуры – явное преимущество. Для работ на трубах незначительного диаметра рассматриваются скорлупы на базе пенополиуретана, обеспечивающие высокий уровень тепловой изоляции, данный способ является доступным по своей стоимости.

Тепловая изоляция с применением стекловаты отвечает всем требованиям, предъявляемым к теплоизоляционным материалам.
Материал предлагается в виде рулонов, матов, плит разной толщины, размеров и плотности. Стекловата при монтаже несколько неудобна и нуждается в дополнительной изоляции и герметизации, что увеличивает стоимость работ и их длительность.

Составление сметы для утепления трубопровода

Работы по теплоизоляции трубопроводов невозможны без составления предварительной сметы, где прописана «шаг за шагом» вся последовательность выполняемых работ, на основании которых формируется стоимость работ.

Ознакомиться с правилами составления сметы можно на сайте:

Как проводятся работы по изоляции трубопроводов

Тепловая изоляция должна осуществляться, согласно действующим нормам и правилам, что гарантирует эффективное энергосбережение и увеличение продолжительности сроков полезного использования

.

Монтаж теплоизоляции трубопроводов, исходя из статьи, реально производить посредством различных материалов, но с учетом определенных факторов и, прежде всего, от прямого назначения будущей прокладываемой системы.

Например, теплоизоляцию трубопроводов с высокой температурой транспортируемой по нему среды лучше производить с применением цилиндровой изоляции (скорлупой ППУ), дополнительно кашированных фольгированным картоном или фольгой.

Краткое устройство теплоизоляции трубопроводов

Предварительный этап:

• полное завершение монтажных работ (слесарных, сварочных);
• зачистка стальными щитками (вручную) либо с помощью пескоструйных машин поверхности и стыков трубопровода, обезжиривание;
• испытание прочности и герметичности сварных швов (визуальный осмотр, проверка давлением, контроль (при необходимости) с помощью спецоборудования));

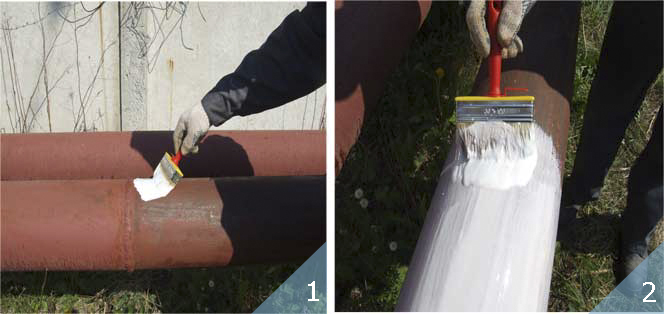

• нанесение спецсоставов – эпоксидных праймеров (как пример).

Интересно ознакомиться визуально с процессом монтажа:

Монтажные работы

Состав операций и средства контроля

Этапы работ	Контролируемые операции	Контроль (метод , объем )	Документация
Подготовительные работы	Проверить: Наличие документа о качестве; Качество материалов, изделий; Обработку поверхностей трубопроводов под изоляцию.	Визуальный, измерительный, выборочно, не менее 5% изделий	Паспорта (сертификаты), акт приемки, акт испытания, общий журнал работ
Изоляция трубопроводов	Контролировать: Качество противокоррозионной изоляции; Качество теплоизоляции; Крепление основного теплоизоляционного слоя бандажами или сетками; Качество покровного слоя.	Визуальный, измерительный	Журнал работ, акт освидетельствования скрытых работ
Приемка выполненных работ	Проверить: Качество выполнения изоляции; Соответствие материалов требованиям проекта, стандартов.	Визуальный, измерительный	Акт приемки выполненных работ
Контрольно-измерительный инструмент: линейка металлическая, щуп.
Операционный контроль осуществляют: мастер (прораб). Приемочный контроль осуществляют: работники службы качества, мастер (прораб), лаборант, представители технадзора заказчика.

Технические требования

СНиП 3.04.01-87 пп. 2.32, 2.34, 2.35, табл. 7

Допускаемые отклонения:

При устройстве теплоизоляции из жестких изделий, укладываемых на­сухо, необходимо обеспечивать:

Зазор между изделиями и изолируемой поверхностью не более 2 мм;

Ширину швов между изделиями не более 2 мм;

Крепление изделий - по проекту.

При устройстве теплоизоляции с применением мягких и полужестких волокнистых изделий необходимо обеспечивать:

Коэффициент уплотнения:

для полужестких изделий - не более 1,2; для мягких - не более 1,5;

Плотное прилегание изделий к изолируемой поверхности и между собой;

Перекрытие продольных и поперечных швов при изоляции в несколько слоев;

Установку на горизонтальных трубопроводах креплений от провисания теплоизоляции.

При устройстве покровных оболочек теплоизоляции необходимо обеспечить:

Плотное прилегание оболочек к теплоизоляции;

Надежное крепление при помощи крепежных изделий;

Тщательное уплотнение стыков гибких оболочек.

При устройстве антикоррозионного покрытия металлических труб необходимо проверять сплошность, сцепление с защищенной поверхностью, толщину.

Не допускаются:

Механические повреждения;

Провисание слоев;

Неплотное прилегание к основанию.

Требования к качеству применяемых материалов

ГОСТ 10296-79*. Изол. Технические условия.

ГОСТ 23307-78*. Маты теплоизоляционные из минеральной ваты вертикально слоистые. Технические условия.

ГОСТ 16381-77*. Материалы и изделия строительные теплоизоляционные. Классификация и общие технические требования.

ГОСТ 23208-83. Цилиндры и полуцилиндры теплоизоляционные из минеральной ваты на синтетическом связующем.

Изол должен быть гибким. При изгибании полоски изола марки И-БД при температуре минус 15 «С, марки И-ПД при температуре минус 20 «С на стержне диаметром 10 мм на полоске изола не должно появляться трещин. Изол должен быть температуроустойчивым. При нагревании в вертикальном положении в течение 2 часов при температуре 150 °С не должно наблюдаться увеличение длины и появление вздутий. Полотно изола должно быть намотано на жесткий сердечник диаметром не менее 60 мм, изготовленный из материала, обеспечивающий сохранность изола при его транспортировании и хранении. Длина сердечника должна быть равна ширине полотна или меньше ее не более чем на 10 мм. Торцы рулона изола, а также края полотен в стыке рулона должны быть ровно обрезаны. Полотно изола не должно иметь дыр, разрывов, складок, надрывов кромок, а также не переработанных частиц резины и посторонних включений. Нижняя поверхность полотна изола (внутренняя в рулоне) должна быть покрыта сплошным слоем пылевидной посыпки. Полотно изола не должно быть слипшимся.

Теплоизоляционные материалы и изделия должны удовлетворять следующим общим техническим требованиям:

Обладать теплопроводностью не более 0,175 Вт/(м К) при 25 «С;

Иметь плотность (объемную массу) не более 600 кг/м 3 ;

Обладать стабильными физико-механическими итеплотехническими свойствами;

Не выделять токсические вещества и пыль в количествах, превышающих предельно допустимые концентрации.

Для тепловой изоляции оборудования и трубопроводов с температурой изолируемой поверхности свыше 100 °С должны применяться неоргани­ческие материалы.

Пенодиатомитовые и диатомитовые теплоизоляционные изделия должны иметь правильную геометрическую форму. Допускаемые отклонения от перпендикулярности граней и ребер не должны превышать 3 мм. В изделиях не допускаются дефекты внешнего вида:

Пустоты и включения шириной и глубиной более 10 мм;

Отбитости и притупленности углов и ребер глубиной более 12 мм и
длиной более 25 мм;

Сквозные трещины длиной свыше 30 мм; изделия с трещинами свыше
30 мм считаются половняком.

Указания по производству работ

СНиП 3.04.01-87 пп. 1.3, 2.1, 2.8-2.9, 2.32, 2.33,

СНиП 3.05.03-85 пп. 6.1, 6.2

Теплоизоляционные работы могут начинаться только после оформления акта (разрешения), подписанного заказчиком и представителями монтажной организации и организации, выполняющей теплоизоляционные работы.

Изоляционные работы допускается выполнять при положительных тем­пературах (до 60 °С) и отрицательных (до -30 °С).

Поверхности трубопроводов перед изоляцией должны быть очищены от ржавчины, а подлежащие антикоррозионной защите обработаны в соответствии с требованиями проекта. Теплоизоляционные работы на трубопроводах должны начинаться только после их постоянного закрепления. Изоляцию трубопроводов, расположенных в непроходных каналах и лотках, необходимо выполнять до их прокладки.

При температуре теплоносителя до 140 °С для зашиты наружной поверхности труб тепловых сетей от коррозии применяется покрытие из изола в два слоя на мастике изол. Общая толщина покрытия 5-6 мм. Для воздушной теплосети с температурой теплоносителя до 140 «С для защиты поверхности труб от коррозии применяются покрытия комбинированные краской БТ-177 по грунтовке ГФ-020. Общая толщина покрытия 0,15- 0,20 мм.

Для проверки качества работ по наклейке противокоррозионной защиты делают надрез до металла на участке размером 200 х 200 х 200. Качество считается удовлетворительным, если изоляция отделяется от трубы с не­которым усилием. Такой проверке на отрыв подвергается 5% труб.

Закрепление теплоизоляции на трубопроводах следует производить бандажами. Для зашиты основного слоя теплоизоляции от увлажнения, механических повреждений необходимо применять покровные оболочки из жестких или гибких (неметаллических) материалов.

Монтаж теплоизоляционных изделий необходимо начинать от фланцевых соединений и фасонных частей и проводить в направлении, противоположном уклону.

При промежуточной проверке осматривают поверхности, подготовленные под тепловую изоляцию, при многослойной теплоизоляции проверяют каждый слой до нанесения следующего. При окончательной проверке теплоизоляции определяют равномерность толщины изоляции по всей длине прямого и обратного трубопровода.

Толщину изоляции проверяют щупом. Особенно внимательно нужно следить за дозировкой цемента и асбеста при защите изоляции асбесто-цементным раствором. Избыток цемента в асбоцементной массе приводит после ее затвердения и нагрева к растрескиванию.

Специалисты с одинаковой точностью и 100% качественным исполнением могут выполнять работы с различными материалами: оцинкованная сталь, алюминий, нержавеющая сталь, а так же теплоизоляцией для труб, теплоизоляционными цилиндрами, утеплителем в виде матов и плит. Работы по теплоизоляции трубопроводов включают подготовку поверхностей, огрунтовку, установку пароизоляции, минерального материала, крепежных элементов, оцинковки (по желанию клиента).

Выполняя монтаж теплоизоляционных материалов на трубах, промышленных, магистральных и трассах с различными рабочими жидкостями, предлагаем дополнительно установку тонколистовой металлической окожушки. Ее устройство позволит избежать механических повреждений внутреннего теплоизоляционного слоя, защитить от прямого воздействия влаги. Выполненный монтаж оцинкованной оболочки делает трубопровод эстетически привлекательным, удобным для обслуживания и ухода.

Уточнить расценки на теплоизоляцию трубопроводов и получить предварительный ориентировочный расчет цены можно по указанным телефонам.

Почему нужно доверить монтаж изоляции профессионалам? Потому что при правильном подходе можно добиться продления срока службы самих труб, исключить порывы, порчу, коррозию.

Утепление зданий внутри

Когда ремонт фасада и его утепление невозможны, или выполненная установка изоляции не приносит ожидаемого результата, единственным эффективным решением утепления стен здания является монтаж отражающей теплоизоляции . В зависимости от материала стен специалисты подбирают подходящий способ крепления: на клей, степлером, гвоздями, скотчем двусторонним. Все стыки обрабатываются алюминизированными планками или скотчем. Для отделочных работ поверх утеплителя выполняется обрешетка. Монтаж фольгированной теплоизоляции позволяет добиться остановки теплового излучения.

При выборе прочной листовой теплоизоляции монтаж материалов теплоизоляции осуществляется на заранее подготовленный профиль, после чего плиты проклеиваются на стены.

астера используют в работе только те клеевые составы, которые рекомендованы производителем теплоизоляции и обладают отличной адгезией.

Чтобы узнать предварительную стоимость монтажа теплоизоляции внутри помещений, вызовите специалиста.

Этапы работы:

• Вам нужно сделать звонок в нашу компанию, чтобы заказать услуги монтажа . На данном этапе вызывается мастер, уточняется объем работы, определяются конечные цели.
• Проектируется теплоизоляция. На этом этапе подбирается подходящий вид теплоизоляции, способы изоляции трубопроводов (контракций, стен), рассчитывается количество, выполняются чертежи, схемы и другая рабочая документация.
• Рассчитывается стоимость работ по изоляции трубопроводов (стен, фасада, технологического оборудования), предоставляется смета на выполнение заказа с учетом или без учета приобретаемой теплоизоляционной продукции.
• Осуществляется монтаж теплоизоляции. Наши специалисты реализуют проекты в самые сжатые сроки.

Чтобы заказать монтаж теплоизоляции стен , конструкций, трубопровода, позвоните нам по указанным телефонам.

Существует две причины , из-за которых проводят все теплоизоляционные работы:

1. Предупреждение ситуаций аварийного характера . Замершая вода нередко становится причиной поломки труб. Влияние низких температур существенно сказывается на качестве материала изделия и его общей целостности. Решением такой проблемы и является качественное утепление незащищенных участков труб.
2. Уменьшение затрат на энергию для нагрева . Множество трубопроводных каналов располагается на улице: либо соприкасаясь с землей, либо на небольшом расстоянии от нее. Конструкции снижают температуру из-за высокой теплоотдачи в окружающую среду. Отсутствие правильной теплоизоляции повлечет за собой высокие финансовые траты, а также снизит качество материала, из которого сделаны трубопроводные каналы.

Таким образом, теплоизоляция трубопроводов и оборудования – неотъемлемое мероприятие.

Расчет теплоизоляции трубопроводов и характеристика прокладки сетей

Вычисление толщины и объема теплоизоляции трубопроводов – трудозатратный и нелегкий процесс. Распространенная и часто используемая методика расчета – выполнение вычислений с помощью нормируемых показателей теплопотерь. Строительными нормами и правилами (СНиПом) рассчитаны величины тепловых потерь для разнодиаметровых трубопроводов с учетом нескольких способов их прокладывания:

• открытым методом, на улице;
• открытым способом, в помещении/тоннеле;
• бесканальным методом;
• прокладка в непроходных каналах.

Расчет теплоизоляции (толщины и объема) происходит так, чтобы уровень теплопотерь не превышал значение, указанное в СНиП. Вычисления проводятся также с использованием различных нормативных документов, в числе которых Свод Правил.
Он имеет некоторые упрощения, которые заключаются в следующих моментах:

1. Тепловые потери при нагревании стен труб внутренней средой значительно меньше, чем потери тепла, теряющиеся в слоях наружной теплоизоляции. Это позволяет не учитывать их при проведении вычислений и расчетов.
2. Множество сетевых трубопроводов производится посредством использования стали, сопротивление теплоотдачи которой крайне невысокое. Особенно, если привести в сравнение с характеристиками теплоизоляционного материала.

Именно поэтому сопротивление теплопередачи в расчетах и вычислительных процессах использовать не требуется.
Для получения точного результата рекомендуется обратиться к специалистам, самостоятельное вычисление будет неточным.

Классификация материалов для теплоизоляции

Утеплители трубопроводных каналов имеют свою классификацию, которую мы разберем подробнее.
В зависимости от формы: рулоны, штучные изделия, заливочные изоляторы, комбинированные утеплители (включают несколько форм). Также изоляция различается по виду. Выбранный изолятор напрямую определяет особенности монтажа.

Весьма распространенная тепловая изоляция для технологических трубопроводов. Слой такой краски обладает толщиной в 2 миллиметра, но аналогичен 2-3 см минваты и пенополиэстера. Утепление таким способом экологично и безопасно для здоровья окружающих.
Теплокраска отлично наносится и на прямые поверхности, и на участки с изъянами. Материал не требует вентиляции после окрашивания. Краска устойчива к резким сменам температуры, создавалась специально для работы в экстремальных условиях.
Она имеет особую структуру, поэтому при распылении проникает даже на поверхности, доступ к которым ограничен. Кроме того, теплокраска обеспечивает дополнительную защиту от коррозии.

Минвата

У минеральной ваты присутствуют необходимые для утепления трубопроводов характеристики: низким уровнем теплопроводности и огнеупорностью. Потому ее широко применяют в области теплоизоляции магистралей отопления.
Такой материал незаменим при работах по изоляции трубопроводов, имеющих повышенную температуру. Минвата выдерживает температурные режимы до 700 градусов Цельсия. Материал дорогостоящий, на это стоит обратить внимание при выборе.

Пенополиуретан считается одним из утеплительных материалов высокого качества, используемых для теплоизоляции трубопроводов. Материал поступает в продажу сразу вместе с трубами, как одно целое с 2-мя оболочками. Пенополиуретаном заполняют пустоты между частями труб.
Такие изделия устанавливаются в местах, рассчитанных на прокладку . Важно после окончания основных работ осуществить правильную изоляцию в местах стыков. Популярность материала обусловлена простотой и коротким сроком монтажа.

Пенополистирол

Пенополистирол (или пенопласт) используется как изолятор для трубопроводных каналов. Утеплитель состоит из двух частей, соединяющихся между собой с помощью крепежа «шип-паз». Это разрешает провести сборку/разборку теплоизолятора при необходимости. Размер подгоняется индивидуально, в зависимости от размера самой трубы.
Пенопласт не впитывает влагу и характеризуется невысоким уровнем теплопроводности, потому подходит для работ с трубопроводными каналами утеплителем. Такой изолятор отличается долгим сроком службы – 50 лет. Но есть и недостаток – из-за горючести его нельзя использовать при работе с высокими температурами.

Полиэтилен

Вспененный полиэтилен считается востребованным материалом, который применяют как изолятор для трубопроводов.
Внешне он похож на теплоизоляционный цилиндр, что допускает плотный охват трубопровода и обеспечивает его надежную защиту от негативных воздействий окружающей среды. Монтаж отличается простотой и коротким сроком.
Перед установкой на полиэтиленовой конструкции делается продольный разрез, материал надевается на подготовленную трубу, а затем склеивается. Особая вспененная структура дает плотное утепление.

Все утеплительные материалы обладают свойствами и характеристиками, поэтому выбирать ту или иную теплоизоляцию следует исходя из финансовых ресурсов и особенностей условий, в которых прокладываются трубопроводные каналы.
Применение качественной теплоизоляции уменьшает уровень теплопотерь и снижает бюджетные расходы. Кроме того, сами трубы остаются в целости и сохранности.
Каждый утеплитель отличается нюансами монтажа. Установку теплоизоляционных материалов не стоит совершать самостоятельно. Только опытный работник установит изоляцию в соответствие с нормами и правилами!

Производство комплектации трубопроводов вы можете заказать у . Качество продукции гарантировано производителем!
