Выключатель трещит при включении. ​От чего иногда искрит и потрескивает выключатель света? Перечень необходимых инструментов

Одной из основных неисправностей коммутационных приборов является искрение контактов или их полное отсутствие. Основной причиной возникновения этой проблемы является износ контактной системы или выход из строя других узлов аппарата. Если ничего с этим не делать — в результате придется полностью заменить выключатель, реле или другое переключающее устройство. К тому же искры и нагрев могут привести к возгоранию. Но давайте рассмотрим подробнее причины искрения контактов и способы их устранения.

Причины возникновения искр и дуги

Прежде чем рассмотреть, почему искрят контакты, разберемся в основных понятиях. Коммутационный аппарат и его контактная система должны обеспечивать надежное соединение с возможностью его разрыва в любой момент. Контакты состоят из двух электрических пластин, которые в замкнутом положении должны быть надежно прижаты друг к другу.

Дуга возникает при коммутации индуктивных цепей. К таким относятся различные электродвигатели и соленоиды, но стоит помнить, что даже прямой отрезок провода имеет определенную индуктивность, и чем он длиннее — тем она больше. При этом, ток в индуктивности моментально прекратится не может — это описано в законах коммутации. Поэтому на выводах индуктивной нагрузки образуется ЭДС самоиндукции, её величина описывается формулой:

E=L*dI/dt

Интересно! В нашем случае важную роль играет скорость изменения тока. При отключении она крайне велика, соответственно ЭДС будет стремиться к большим значениям, вплоть до десятков киловольт (например система зажигания автомобиля).

В результате ЭДС возрастает до такой степени, что его величина пробивает промежуток между контактами — образуется или искры. Качество любых соединений описывается их переходным сопротивлением: чем меньше — тем лучше соединение и тем меньше нагрев. При их размыкании оно резко возрастает и стремится к бесконечности. В этот же момент происходит разогрев площади их соприкосновения.

Кроме того, между разомкнутыми контактами на фоне возрастающего ЭДС самоиндукции и повышенной температуры воздуха из-за разогрева поверхностей при размыкании пластин происходит и ионизация воздуха. В результате присутствуют все условия для возникновения дуги и искрения.

Если говорить о том, почему искрят контакты при замыкании электрической цепи, то это происходит уже не при индуктивной, а при емкостной нагрузке. Вы наблюдаете это каждый раз, когда вставляете в розетку зарядное устройство от ноутбука или телефона. Дело в том, что разряженная емкость (конденсатор) на входе устройства в начальный момент времени представляет короткозамкнутый участок цепи, ток которого уменьшается по мере её заряда.

Если вы наблюдаете искрение в реле или выключателе в замкнутом положении — причиной этому служит плохое состояние контактных поверхностей и их высокое .

Последствия искрения

Из-за искрения с контактов испаряется метал, происходит их нагрев и повышения переходного сопротивления. Последнее вызывает еще большее их обгорание, после чего они еще сильнее искрят. Последствия этих процессов могут привести к частичному или полному отсутствию способности к коммутации у прибора, вплоть до его залипания или возгорания при определенных обстоятельствах. Нужно следить за состоянием всех соединений и подвижных переключающих элементов.

Способы устранения и предотвращения явления

Для устранения искрения контактов решения принимаются еще на стадии разработки коммутационных аппаратов. Например, расстояние между ними увеличивается, устанавливают камеры дугогашения для охлаждения дуги.

Также делают напайки из драгоценных неокисляющихся материалов, таких как серебро, например, на поверхности через которые проходит ток.

На быстродействующих реле искрение образуется при размыкании, в том числе потому, что их контакты в разомкнутом положении находятся близко друг к другу. Значит нужно снизить нагрузку, использовав или использовать искрогасящие цепочки, их схемы мы рассмотрим дальше.

Разберемся что делать, если искрят контакты на имеющемся автомате или пускателе. В первую очередь качественное соединение обеспечивается сильным прижатием пластин, при искрении стоит проверить нормально ли соприкасаются контактные площадки. В автоматах типа АП они прижимаются пружинящим механизмом, для проверки нужно при отключенном напряжении, но замкнутых контактах отвести назад подвижную пластину и отпустить, он должен резко с характерным щелчком удариться о неподвижную пластину. То же самое можно провести на магнитном пускателе.

Если вы убедились в качественном нажиме, но контакты все равно искрят — проверьте нет ли нагара на их поверхности в точках соприкосновения. Если нагар есть, то его счищают максимально возможной мелкой наждачной бумагой, деревянной частью спички или ластиком, но ни в коем случае не надфилем — поверхности должны быть максимально гладкими, иначе возрастёт переходное сопротивление.

Еще одним методом решения проблемы, связанной с искрением, является установка искрогасительных цепей. Если искрят реле и пускатели в цепи постоянного тока, то параллельно нагрузке устанавливают диод, подключенный катодом к положительному, а анодом к отрицательному полюсу. Таким образом энергия, накопленная в индуктивности и её ЭДС самоиндукции рассеивается на активной части нагрузки, а диод замыкает контур для протекания тока.

А если искрят контакты в цепи переменного тока, можно установить искрогасительную RC цепь, её иногда называют шунтирующей, а в электронике – снабберной. Она выполняет роль защиты за счёт того, что энергия, накопленная в индуктивностях, стремится рассеяться не на коммутационном аппарате, а на активном сопротивлении этой цепи.

Ёмкость рассчитывают по формуле:

Сш=I 2 /10

Резистор:

Rш = Ео / (10 * I * (1 + 50 / Ео))

Но быстрее и проще пользоваться номограммой:

Более подробной данный вопрос также рассмотрен на видео:

Мы рассмотрели, как устранить одну из самых распространенных неисправностей электрической цепи — искрение контактов реле и выключателей. Кратко говоря, нужно проверить прижим контактов, почистить их поверхности от нагара, а также установить цепи для их защиты. Таким образом получится продлить жизнь выключателям и другим устройствам. Если у вас есть личный опыт — делитесь им в комментариях.

Материалы

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки.

  1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
  2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
  3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, рекомендуем ознакомиться с инструкцией, на которую мы сослались.

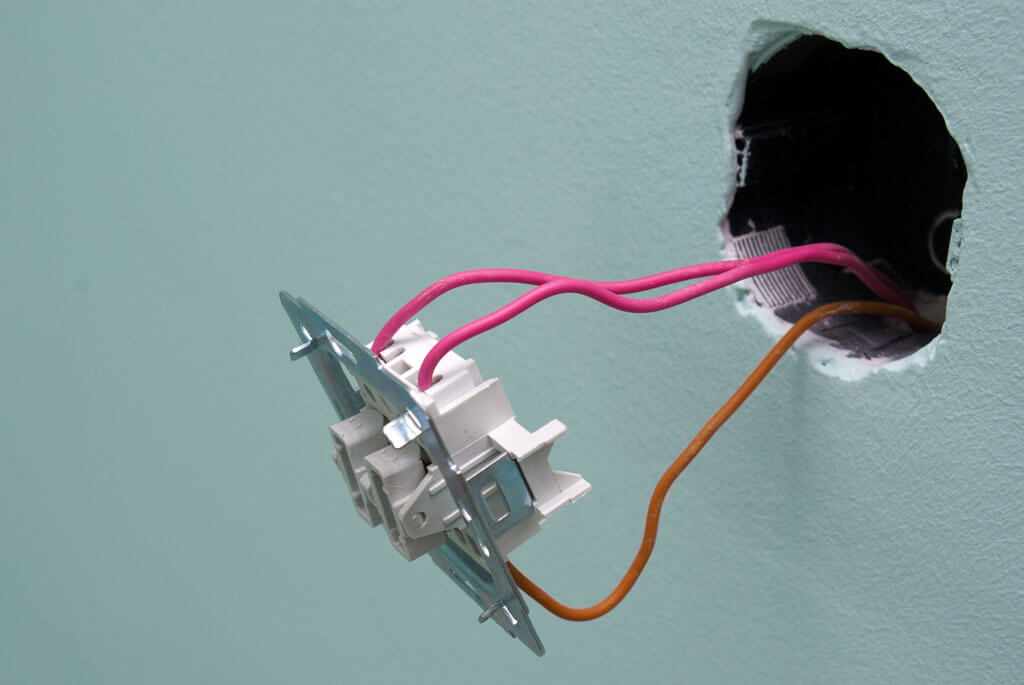

  4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
  5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
  6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
  7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
  8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
  9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
  10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

  1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
  2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – . В этом случае Вы сможете надолго забыть о ремонте выключателя.
  3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
  4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Случается, при включении какого-нибудь определенного электроприбора в квартире, например мультиварки или системы освещения на энергосберегающих лампах, или блока питания какого-то конкретного электроприбора, - в электрощите начинает гудеть автоматический выключатель. Причем обычно это явление не связано ни с повышенной мощностью подключенного потребителя, ни с соответствующим током, приближающимся к номиналу автомата. А связано с определенной мощностью или с определенным бытовым прибором.

В некоторых случаях гул вовсе исчезает с увеличением мощности нагрузки, и зачастую у хозяина жилища нет никаких жалоб на запах гари… Значит гудит внутри автомата не дуга. А что тогда? Откуда берется этот гул? Опасен ли он? Как с данным явлением бороться и стоит ли бороться с ним вообще? Давайте поразмыслим над этим.

Что там гудит?

Каждый, кто знаком , знает, что внутри него реализовано одновременно два механизма защитного расцепления: тепловой и электромагнитный.

Тепловой механизм расцепления основан на постепенной деформации биметаллической пластины, которая, нагреваясь проходящим через нее током перегрузки, изгибается, процесс этот относительно инерционный, однако если ток равен номиналу автомата, то через несколько секунд пластина деформируясь надавит на спусковой механизм, и взведенная пружина выключателя разомкнет цепь.

Электромагнитный механизм расцепления рассчитан на случай короткого замыкания, он предназначен для мгновенного размыкания цепи, когда при коротком замыкании ток через электромагнитную катушку достигает такой величины, что в эту катушку резко втянется поджатый пружиной железный сердечник, который втягиваясь нажимает на все тот же подпружиненный выключатель — цепь опять же резко размыкается.

Итак, поскольку биметаллическая пластина гудеть не может, она ведь не участвует в намагничивании, а лишь нагревается проходящим через нее током, следовательно гул автомата связан с катушкой.

И правда, железный сердечник катушки все время находится в магнитном поле действующего в защищаемой цепи переменного тока. Если сердечник не достаточно надежно поджат пружиной, если присутствует некоторый его люфт внутри корпуса автоматического выключателя, то в определенных условиях этот сердечник и правда будет издавать довольно ощутимый гул.

Почему гудит? Что это за условия?

Во-первых, если форма тока в окружающей сердечник катушке искажена подключенной к сети импульсной нагрузкой, дающей ярко выраженные пики от переходных процессов, то магнитострикционное действие таких пиков неминуемо породит шум железного сердечника катушки автомата.

Во-вторых, если сердечник даже в режиме взведенного автомата попадает в область насыщения, то он тоже будет гудеть.

В-третьих, если сердечник при всем при этом имеет сильный люфт, он может передавать вибрацию на пластиковый корпус автомата и на другие элементы вашего щита.

Таким образом при сочетании трех условий: насыщение сердечника, сильный его люфт, наличие импульсных помех, - мы теоретически услышим максимальный шум.

Кто виноват и что делать?

Ответ на вопрос о причине гула логичен: производители и разработчики гудящего автомата не предусмотрели все возможные нюансы, связанные с тем, как будет вести себя сердечник в режиме когда автомат находится во взведенном состоянии. И выход здесь просматривается только один. Если не хотите мириться с шумом, то необходимо приобрести такой автомат, сердечник катушки которого не гудит ни от помех, ни от люфта, ни от вероятного насыщения, а если и гудит, то не очень громко. Ежели гул вам не очень мешает, можно оставить гудящий автомат в покое.

Проблемы с электропроводкой - серьезный повод, чтобы обратить внимание на состояние электрической цепи, подключенных приборов и устройств. Небрежное отношение может спровоцировать короткое замыкание, оплавление проводников, привести к возгоранию.

Когда искрит выключатель света при включении освещения в квартире или доме, слышно потрескивание, владельцам жилья необходимо немедленно решить данную проблему или обратиться за помощью к специалистам-электрикам.

Типичные причины поломки

Выключатель света служит для замыкания/размыкания цепи, подачи электроэнергии на осветительные приборы - люстры, лампы, светильники. Принцип работы электротехнического устройства основан на формировании контакта между приемной пластиной и контактной парой (одной или несколькими в зависимости от типа выключателя).

При плохом контакте между пластиной и проводом образуется искра - электрическая дуга, свидетельствующая о прерывании (разрыве) контакта. Выключатель коротит, поэтому происходит искрение, что дополнительно вызывает треск и мигание света.

Основные причины:

  1. Высокая влажность в комнате или непосредственно в месте установки, что приводит к окислению проводов и контактов.
  2. Недостаточно хорошо закрепленный контакт, износ рабочего механизма - как результат, прибор коротит.
  3. Использование поломанного прибора. Некоторые потребители продолжают пользоваться выключателем, если он трещит, гудит, искрит.
  4. Нарушение параметров напряжения электрического тока на токоведущих жилах, присоединенных к выключателю.
  5. Стабильные перепады напряжения в сети, которые провоцируют выход из строя внутреннего механизма прибора.
  6. Суммарная мощность включаемых посредством устройства ламп превышает допустимую для конкретного выключателя.

Крайне редко устройство имеет заводской брак, что приводит к возникновению неисправностей. Преимущественно приборы начинают искрить по прямой или косвенной вине пользователя. Распространенная причина - попадание влаги в таких комнатах, как ванная или кухня. Повышенная влажность в помещении и постоянно изменяющаяся температура могут вызвать окисление контактов.

Виды электротехнических устройств

Если искрит выключатель, его необходимо заменить на новый прибор или отремонтировать. Включение света с треском, искрением и прочими проблемами недопустимо - может случиться замыкание проводки, возгорание и пожар.

Чтобы отремонтировать выключатель света, нужно знать, какие бывают устройства:

  1. Одно-, двух- и трехклавишные - широко используются в жилых помещениях, замыкание цепи происходит при нажатии клавиши.
  2. Кнопочные изделия - бывают оборудованы светодиодным индикатором, не имеют принципиального отличия по конструкции механизма от клавишных моделей.
  3. Диммерные приспособления с возможностью регулировать интенсивность света: контакт выключателя наступает при вращении колесика.
  4. Поворотные модели имеют простую конструкцию, включают освещение при повороте рукоятки на корпусе.

По типу управления новшеством в области электротехники - сенсорные выключатели, изделия с электронным таймером задержки времени, акустические и дистанционные модели. У большинства потребителей установлены клавишные изделия, с ремонтом которых можно справиться самостоятельно.

Перечень необходимых инструментов

Некоторые потребители в случае обнаружения неисправности выключателя при искрении, треске или гудении прибора сразу обращаются к электрикам. Однако поломку, которая подлежит восстановлению, можно устранить самостоятельно. В большинстве случаев достаточно подогнуть контакты, чтобы прибор стал нормально функционировать.

Для ремонта нужны следующие инструменты:

  • индикаторная отвертка с лампой или электронным табло;
  • отвертка обычного типа для откручивания шурупов/винтов;
  • изоляционная лента и наждачная бумага мелкой зернистости;
  • пассатижи, маркер, нож для зачистки изоляции проводки.

Все выключатели имеют пластиковый корпус, защитную рамку и внутренний рабочий механизм. Рамка может крепиться к механизму защелками или винтами. В подрозетнике расположен рабочий механизм, зафиксированный распорными лапками или винтами. Для выполнения ремонта нужно обеспечить доступ к контактной группе, сняв с прибора внешнюю коробку.

Порядок выполнения ремонта

Если выключатель искрит по причине ослабленного контакта, нужно обеспечить непрерывное соединение пары и приемной пластины при включенном свете.

Важно! Все работы, связанные с электрической проводкой, можно проводить только после обесточивания линии!

Когда трещит выключатель света, вероятно, в цепи происходит короткое замыкание, поэтому необходимо очистить контакты проводов и соединить прибор с линией повторно. Если он продолжает работать некорректно, необходимо менять прибор на новый. Закороченный выключатель использовать нельзя.

Как отремонтировать устройство:

  1. Обесточить сеть, проверить индикаторной отверткой отсутствие напряжения.
  2. Если искрит клавишный выключатель, нужно отверткой поддеть корпус.
  3. Вытянуть обводку крышки выключателя, проверить напряжение на клеммах.
  4. Если на проводах есть нагар, их нужно отсоединить от подрозетника и зачистить.
  5. Когда индикатор искрит по причине нестабильного контакта, достаточно винтами подтянуть клеммы.

После этого необходимо собрать прибор в такой же последовательности. Нужно обратить внимание, что к контактам клавишного выключателя следует подключать фазу - это гарантирует безопасность замены ламп в осветительных приборах. Нажатием клавиши фаза отключается.

  1. На внутренней стороне корпуса указаны сила тока и рабочее напряжение.
  2. Важный параметр - качество сборки, от которого зависит работа прибора.
  3. Оптимальная высота установки выключателя от пола - от одного метра.
  4. Монтаж приборов выполняют на фазных проводах в подрозетниках.
  5. Сначала нужно соединить провода, затем установить механизм в коробку.
  6. Шурупы закручивают поочередно, чтобы избежать перекоса прибора.

После защелкивания рамки выключатель не должен шататься. Работоспособность устройства проверяют после включения сети. Если прибор искрит при включении света, нет стабильного контакта провода и пластины. Устройство будет нагреваться, в результате чего оплавится пластиковый корпус. Любую поломку электротехнических приспособлений нужно своевременно устранять.

Наверное каждый человек наблюдал такую картину, как при включении света, искрит выключатель. И искрит он больше именно при включении, нежели при выключении. Этот вопрос довольно распространенный, но конкретного ответа при поиске я не нашел, и поэтому решил немного просвятить своих читателей. Начнем по порядку.

При включении выключателя, особенно в темноте, характерно видно искрение, в виде небольшой кратковременной вспышки. Затем свет включается и искрение пропадает. Здесь может быть 3 основные причины.

1 причина:

Контакты выключателя обросли нагаром (окисление) и при приближении к друг-другу создают электрическую дугу, которую мы и видим. Это самая распространенная причина искрения выключателя, так как нагар на замыкающих пластинках уже выглядит как отростки, они то и создают искрение до того, как контакт полностью замкнется.

2 причина:

Существенно ослабла пружина (пластина) дожимающая контакт при включении. Вы слышите щелчок при включении? Он должен быть резким и четким, то есть нажал и сразу щелк. Если у Вас выключатель включается мягко и его нужно буквально дожимать пальцем (иногда свет не включается пока сильно не надавишь) то значит дело в пружине. Здесь процесс искрения может не пропадать, а искрить постоянно (некоторые его наблюдают) так как контакты не замкнуты с нужным усилием и причина искрения слабый контакт.

3 причина:

Включаемый источник света, люстра, торшер, бра имеют мощные лампы (особенно галогеновые), которые существенно перегружают нагрузку на те же замыкающие контакты. Здесь уже надо смотреть потребляемую мощность всех ламп, и по возможности менять выключатель по конструкции. То есть в более бюджетных выключателях контакты и пластина (пружина) выполнены не слишком качественно и могут давать "плавный пуск". А также нужно посмотреть какие автоматы стоят на этой линии, возможно их мощность не соответствует нагрузке.

Однозначно , если у Вас искрение продолжается долю секунды и пропадает, а так же искрят абсолютно новые выключатели - ничего страшного, по практике замечено что искрят при включении почти все выключатели. А если Вы наблюдаете постоянное искрение, нагревание клавиши выключателя, а так же мерцание лампочек в люстрах и светильниках - немедленно приступайте к ремонту выключателя. Ремонтируется выключатель редко (если только поджать пружину и зачистить контакты, но это не надолго) , в основном его меняют. Так же стоит обратить внимание на проводку чтоидет к выключателю и ее крепление к контактам. Бывает контакт слабеет и начинается искрение выкл и нагрев клавиши, в этом случае нужно подтянуть винты контактов.

Если Вы видите что выключатель искрит постоянно (видно свечение) , греется, подтрескивает (издает шум) нужно не откладывая и произвести ремонт цепей освещения.

Помните, искрящий выключатель - может стать источником возгорания!


С электричеством не шутят!
