Делаем солнечные батареи для дома своими руками. Фотомануал: солнечная батарея своими руками шаг за шагом Источник питания на солнечных батареях своими руками

являются фотоэлектрические преобразователи (солнечные модули), которые обращают энергию солнечного света в электричество. Для того, чтобы в доме пользоваться бытовыми приборами за счет солнечной батареи, таких модулей должно быть достаточно много.

Энергии, вырабатываемой одним модулем, недостаточно для удовлетворения энергетических потребностей. Между собой фотоэлектрические преобразователи связаны одной последовательной цепью.

Части, из которых состоит солнечная батарея:

  1. Солнечные модули ,объединенные в рамки.В одной рамке объединяются от единиц до нескольких десятков фотоэлектрических элементов. Для обеспечения электроэнергией целого дома понадобится несколько панелей с элементами.
  2. . Служит для накопления получаемой энергии, которую затем можно использовать в темное время суток.
  3. Контроллер . Он следит за разрядкой и зарядкой аккумулятора.
  4. . Преобразует постоянный ток, полученный от солнечных модулей в переменный.

Солнечный модуль (или фотоэлектрический элемент) основан на принципе p-n перехода, и по своему устройству очень напоминает транзистор. Если у транзистора спилить шляпку и на поверхность направить солнечные лучи, то подключенным к нему прибором можно определить мизерный электрический ток. Солнечный модуль работает по такому же принципу, только поверхность перехода у солнечного элемента значительно больше.

Как и многие типы транзисторов, солнечные элементы изготавливаются из кристаллического кремния.

По технологии изготовления и материалам различают три вида модулей:

  1. Монокристаллические . Изготовлены в виде цилиндрических кремниевых слитков. Преимущества элементов заключается в высокой производительности, компактности и в наибольшем сроке службы.
  2. Тонкопленочные . Делается напыление слоев фотоэлектрического преобразователя на тонкую подложку. КПД тонкопленочных модулей относительно невысок (7-13%).
  3. Поликристаллические . Расплавленный кремний заливается в квадратную форму, затем остуженный материал режется на квадратные пластинки. Внешне отличаются от монокристаллических модулей тем, что края углов у поликристаллических пластин не обрезаны.

Аккумулятор. В солнечных батареях наибольшее применение нашли свинцово-кислотные аккумуляторы. Стандартный аккумулятор имеет напряжение 12 вольт, для получения большего напряжения собирают аккумуляторные блоки. Так можно собрать блок напряжением 24 и 48 вольт.

Контроллер заряда солнечных батарей. Контроллер заряда действует по принципу регулятора напряжения в автомобиле. В основном на 12 вольт выдают напряжение от 15 до 20 вольт, и без контроллера могут быть повреждены перегрузкой. При 100% заряженном аккумуляторе контроллер отключает модули и предохраняет аккумулятор от закипания.

Инвертор. Солнечные модули вырабатывают постоянный ток, а для использования бытовых приборов и техники требуется переменный ток и напряжение 220 вольт. Инверторы предназначены для преобразования постоянного тока, делая его переменным.

Выбор комплектующих для изготовления

Чтобы снизить себестоимость солнечной станции, нужно попробовать собрать ее самостоятельно. Для этого потребуется закупить необходимые комплектующие, какие-то элементы можно изготовить самому.

Самостоятельно получится собрать:

  • рамки с фотоэлектрическими преобразователями;
  • контроллер зарядки;
  • инвертор напряжения;

Самые большие затраты будут связаны с приобретением самих солнечных элементов. Детали можно заказать из Китая или на eBay, такой вариант обойдется дешевле.

Благоразумно приобретать работоспособные преобразователи с повреждениями и дефектами – они просто забракованы производителем, но вполне исправны. Нельзя покупать элементы разных размеров и мощности – максимальный ток солнечной батареи будет ограничен током самого малого элемента.

Для изготовления рамки с солнечными элементами потребуется:

  • алюминиевый профиль;
  • солнечные элементы (обычно 36 штук для одной рамки);
  • припой и флюс;
  • дрель;
  • крепежные делали;
  • силиконовый герметик;
  • медная шина;
  • лист прозрачного материала (оргстекло, поликарбонат, плексиглас);
  • лист фанеры или текстолита(оргстекла);
  • диоды Шоттки;

Собирать инвертор самостоятельно имеет смысл только при небольшом энергопотреблении. Контроллер заряда в простом исполнении не так дорого стоит, поэтому нет особого смысла тратить время на изготовление прибора.

Технология изготовления своими руками

Для сборки солнечной батарей потребуется:

  1. Сконструировать рамку (корпус).
  2. Спаять все солнечные элементы в параллельную цепь.
  3. Закрепить солнечные элементы на рамке.
  4. Сделать корпус герметичным – прямое попадание атмосферных осадков на фотоэлектрические элементы недопустимо.
  5. Разместить батарею в районе наибольшей солнечной освещенности.

Для удовлетворения энергетических потребностей частного дома одной солнечной панели (рамки) будет недостаточно. Исходя из практики, с одного квадратного метра солнечной панели можно получить 120 Вт мощности. Для нормального энергообеспечения жилого дома потребуется где-то 20 кв. м. площади солнечных элементов.

Чаще всего батареи размещают на крыше дома с солнечной стороны.

Сборка корпуса


Корпус можно собирать из фанерного листа и реек, или из алюминиевых уголков и листа и оргстекла (текстолита). Необходимо определиться, сколько элементов будет размещаться в рамке. Следует учитывать, что между элементами необходим зазор в 3-5 мм, и размер рамки рассчитывается с учетом этих расстояний. Расстояние необходимо для того, чтобы при тепловом расширении пластины не прикасались друг с другом.

Сборка конструкции из алюминиевого профиля и оргстекла:

  • из алюминиевого уголка делается прямоугольный каркас;
  • По углам в алюминиевом корпусе сверлятся отверстия для крепежа;
  • на внутреннюю часть профиля корпуса наносится силиконовый герметик по всему периметру;
  • в раму устанавливается лист оргстекла (текстолита) и плотно прижимается к раме;
  • по углам корпуса с помощью шурупов ставятся крепежные уголки, которые надежно фиксируют лист прозрачного материала в корпусе;
  • герметику дают основательно высохнуть;

Все, корпус готов. Перед размещением солнечных элементов в корпусе необходимо тщательно протереть поверхность от грязи и пыли.

Соединение фотоэлементов


Обращаясь с фотоэлектронными элементами, следует помнить, что они очень хрупкие и требуют бережного отношения. Перед соединением пластин в последовательную цепочку их сначала тщательно, но аккуратно протирают– пластины должны быть идеально чистыми.

Если фотоэлементы были куплены уже с припаянными проводниками, это упрощает процесс соединения модулей. Но перед сборкой в этом случае необходимо проверить качество готовой пайки, и если есть неровности – устранить их.

На фотоэлектрических пластинах предусмотрены контакты по обеим сторонам – это контакты разной полярности. Если проводники(шины) еще не припаяны, необходимо сначала припаять их к контактам пластин, а затем уже соединить фотоэлектрические элементы между собой.

Чтобы припаять шины к фотоэлектрическим модулям, нужно:

  1. Отмерить нужную длину шины и нарезать на куски нужное количество полосок.
  2. Протереть контакты пластин спиртом.
  3. Тонким слоем нанести на контакт флюс по всей длине контакта с одной стороны.
  4. Приложить шину точно по длине контакта и разогретым паяльником медленно провести по всей поверхности пайки.
  5. Перевернуть пластину и повторить все операции пайки на другой стороне.

Нельзя сильно прижимать паяльник к пластине, элемент может лопнуть. Также необходимо проверить качество пайки – неровностей на лицевой стороне фотоэлементов быть не должно. Если бугорки и шероховатости остались, нужно еще раз аккуратно пройтись паяльником по шву контакта. Пользоваться необходимо маломощным паяльником.

Что нужно сделать, чтобы правильно и точно произвести соединение фотоэлектрических элементов:

  1. Если нет опыта в сборке элементов, рекомендуется воспользоваться разметочной поверхностью, на которой следует разместить элементы (фанерный лист).
  2. Расположить солнечные панели строго по разметке. Размечая, не забывать оставлять расстояние между элементами 5 мм.
  3. Пропаивая контакты пластин, обязательно следить за полярностью. Фотоэлементы должны быть правильно собраны в последовательную цепочку, иначе батарея не будет нормально работать.

Механический монтаж панелей:

  1. В корпусе сделать разметку для пластин.
  2. Солнечные элементы поместить в корпус, положив их на оргстекло. В рамке закрепить силиконовым клеем по размеченным местам. Клея много не наносить, только крохотную каплю по центру пластины. Нажимать осторожно, чтобы не повредить пластины.В корпус лучше перемещать пластины вдвоем, одному будет неудобно.
  3. Соединить все провода по краям пластин с общими шинами.

Прежде чем герметизировать панель, нужно протестировать качество пайки. Конструкцию аккуратно выносят поближе к солнечному свету и замеряют напряжение на общих шинах. Оно должно быть в пределах ожидаемых значений.

Как вариант, герметизацию можно провести следующим образом:

  1. Нанести капельки силиконового герметика между пластинами и по краям корпуса, аккуратно пальцами руки края фотоэлементов прижать к оргстеклу. Нужно, чтобы элементы как можно плотнее легли к прозрачному основанию.
  2. Поставить на все края элементов небольшой груз , допустим, головки из автомобильного набора инструментов.
  3. Дать герметику хорошо высохнуть , пластины за это время надежно зафиксируются.
  4. Затем промазать аккуратно все стыки между пластинами и краями рамки. То есть, нужно промазать в корпусе все, кроме самих пластин. Попадание герметика на края тыльной стороны пластин допустимо.

Финальная сборка солнечной батареи


  1. Сбоку корпуса установить соединительный разъем, разъем соединить с Шоттки.
  2. Закрыть с наружной стороны пластины защитным экраном из прозрачного материала. В данном случае, оргстеклом. Конструкция должна быть герметичной и исключать проникновение в нее влаги.
  3. Лицевую сторону (оргстекло) желательно обработать , например, лаком (лак PLASTIK-71).

Для чего нужен диод Шоттки? Если свет падает только на часть солнечной батареи, а другая часть затемнена, возможен выход элементов из строя.

Диоды помогают избежать поломки конструкции в таких случаях. При этом теряется мощность на 25%, но без диодов не обойтись – они шунтируют ток, ток идет в обход фотоэлементов. Чтобы падение напряжения было минимальным, необходимо применять низкоомные полупроводники, такими являются диоды Шоттки.

Преимущества и недостатки солнечной батареи


У солнечных батарей есть как преимущества, так и недостатки. Если бы были только одни плюсы от применения фотоэлектрических преобразователей, весь мир давно бы уже перешел на этот вид получения электроэнергии.

Преимущества:

  1. Автономность источника питания , нет зависимости от перебоев напряжения в централизованной электросети.
  2. Отсутствие абонентской платы за использование электроэнергией.

Недостатки:

  1. Высокая себестоимость оборудования и элементов.
  2. Зависимость от солнечного освещения.
  3. Возможность повреждения элементов солнечной батареи вследствие неблагоприятных погодных условий (град, буря, ураган).

В каких случаях целесообразно использовать установку на фотоэлектрических элементах:

  1. Если объект (дом или дача) находится на большом удалении от линии электропередач. Это может быть загородный коттедж в сельской глубинке.
  2. Когда объект расположен в южном солнечном районе.
  3. При совмещении различных видов энергии. Например, отопление частного дома с помощью печного отопления и солнечной энергии. Себестоимость маломощной солнечной станции будет не столь высока, и может быть экономически оправдана в данном случае.

Установка

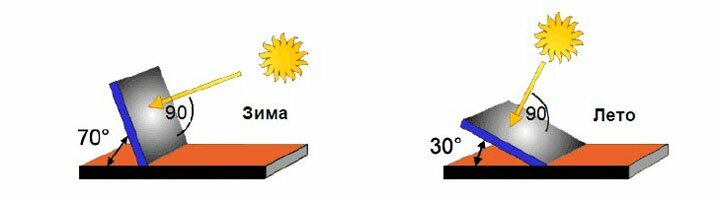

Монтировать батарею необходимо по месту максимальной освещенности солнечным светом. Панели могут крепиться на крыше дома, на жестком или поворотном кронштейне.

Лицевая часть солнечной батареи должна быть обращена на юг или юго-запад под углом от 40 до 60 градусов. При монтаже нужно учитывать внешние факторы. Панели не должны загораживаться деревьями и другими предметами, на них не должна попадать грязь.

  1. Лучше покупать фотоэлементы с небольшими дефектами. Они также работоспособны, только имеют не такой красивый внешний вид. Новые элементы очень дороги, сборка солнечной батареи будет экономически не оправдана. Если нет особой спешки, пластины лучше заказать на eBay, это обойдется еще дешевле. С пересылкой и Китая нужно быть осторожнее – большая вероятность получить бракованные детали.
  2. Фотоэлементы нужно купить с небольшим запасом , велика вероятность их поломки во время монтажа, особенно, если нет опыта сборки подобных конструкций.
  3. Если элементы пока не используются , следует припрятать их в надежное место во избежание поломок хрупких деталей. Нельзя складывать пластины большими стопками – они могут лопнуть.
  4. При первой сборке следует изготовить шаблон , на котором будут размечены места расположения пластин перед сборкой. Так легче вымерять расстояния между элементами перед пайкой.
  5. Паять необходимо маломощным паяльником , и ни в коем случае не применять усилие при пайке.
  6. Для сборки корпуса удобнее применять алюминиевые уголки , деревянная конструкция менее надежная. В качестве листа с тыльной стороны элементов лучше использовать оргстекло или другой подобный материал и надежнее, чем крашеная фанера, и эстетично выглядит.
  7. Располагать фотоэлектрические панели следует в местах, где солнечное освещение будет максимальным в течение всего светового дня.

Схема электроснабжения дома


Последовательная цепь энергоснабжения частного дома на солнечных батареях выглядит следующим образом:

  1. Солнечная батарея из нескольких панелей , которые расположены на скате крыши дома, либо на кронштейне. В зависимости от энергопотребления, панелей может быть до 20 штук и больше. Батарея вырабатывает постоянный ток 12 вольт.
  2. Контроллер зарядки . Устройство предохраняет аккумуляторы от преждевременного разряда, а также ограничивает напряжение в цепи постоянного тока. Тем самым, контроллер защищает аккумуляторы от перегрузки.
  3. Инвертор напряжения . Преобразует постоянный ток в переменный ток, обеспечивая тем самым возможность потребления электроэнергии бытовыми приборами.
  4. Аккумуляторы . Для частных домов и дач ставят несколько аккумуляторов, соединяя их последовательно. Служат для накопления энергии. Энергия аккумуляторов используется в темное время суток, когда элементы солнечной батареи не вырабатывают ток.
  5. Электросчетчик .

Довольно часто в частных домах система энергоснабжения дополняется резервным генератором.

В целом, собрать солнечную батарею своими руками не так уж и сложно. Необходимы только определенные средства, терпение и аккуратность.

В последние годы вопрос о обеспечении энергосбережения становится все более остро. Многие люди начинают думать о том, как сэкономить электроэнергию с применением разнообразных энергосберегающих технологий. В последнее время использование солнечной энергии в бытовых условиях начинает интересовать все больше людей, которые приходят к выводу, что лучше будет один раз поставить солнечные батареи, а потом получать весомую экономию своего бюджета. Это актуально в условиях постоянного подорожания цен на энергоносители как в России, так и по всему миру. Еще сильнее можно сэкономить, если разобраться, как собрать солнечную батарею своими руками. Главной особенностью сбора солнечных батарей будет доступность комплектующих и минимальные финансовые вложения.

2.

3.

4.

5.

6.

7.

Выбираем элементы для панелей


Большим достоинством своими силами собранной солнечной системы является то, что не нужно устанавливать сразу всю комплексную систему, мощность можно постепенно увеличивать. Если опыт сбора будет успешным, то можно продолжать работу и увеличивать объем.

Солнечная батарея является локальным генератором, который функционирует на основе преобразования солнечной энергии в электрическую при помощи фотоэлектрического элемента. Для того, чтобы собрать ее своими руками необходимо подбирать в свободной продаже солнечные модули. К примеру, на Ebay можно прикупить комплект SolarCells , состоящий из 36 солнечных элементов, который как раз предназначен для самостоятельной сборки батареи. Подобные наборы можно приобрести и в России.

Разрабатываем проект

Разработка проекта будет зависеть от того, где Вы будете размещать солнечную батарею и варианта монтажа. Подобные батареи должны устанавливаться под углом, который обеспечивает попадание солнечных лучей под прямым углом на фотоэлементы. Не забывайте, что производительность солнечной батареи полностью зависит от интенсивности освещения. Их нужно устанавливать на солнечной стороне здания. В зависимости от месторасположения объекта, а также потока солнечной энергии в каждом регионе вычисляется угол наклона для солнечной панели.

Стоит обратить Ваше внимание на то, что в момент проектирования системы, которую предполагается устанавливать на крыше здания, заранее необходимо выявить или просчитать несущую способность кровли. Кровля должна полностью выдерживать приложенную нагрузку, а также обеспечить запас прочности.

Изготавливаем каркас

До того, как сделать солнечную батарею необходимо приобрести солнечные элементы (36 штук). По проведенным расчетам один элемент выдает 0,5 Вольт энергии, то есть при наличии 36 элементов может получиться 18 Вольт.

На рынке представлен огромный выбор пластин, имеющих различные размеры, однако необходимо помнить следующее во время их выбора:

  • Все пластины будут производить одинаковый уровень напряжения вне зависимости от их размеров;
  • Большие пластины производят большую силу тока;
  • Используя пластины большого размера можно получить больше энергии, но помните о весе панелей увеличенного размера;
  • Не рекомендуется применять пластины разных размеров в одной конструктивной системе.

Для каркаса при изготовлении солнечных батарей применяют алюминиевый уголок, но можно купить и уже готовые предназначенные для этого рамы. Прозрачное покрытие нужно выбирать по своему желания, но учитывая показатели преломления света. Самым доступным материалом будет оргстекло, а наименее подходящим по своим характеристикам является обычный поликарбонат. Лучшими материалами для изготовления панели будут материалы, имеющие высокий уровень светопропускания. Если использовать оргстекло, то в процессе эксплуатации можно проводить наблюдения за контактами в системе.

Монтаж корпуса солнечной батареи

Если говорить о стандартном изготовлении одной солнечной батареи, то оно предполагает применение 36 фотоэлементов с пластинами 150х81 мм. Во время расчета размеров нужно учесть наличие зазоров между элементами в 3-5 мм, которые будут необходимы при изменении размеров каркаса под воздействием атмосферных явлений. Размеры заготовки с учитываемыми допусками будут 690х835 мм и ширина уголка в каркасе 35 мм. Солнечная батарея, которая будет изготовлена с помощью алюминиевого профиля будет похожа на панель заводского производства и будет обеспечивать высокий уровень герметичности, прочности и жесткости.

Для начала из алюминиевого уголка нужно сделать заготовки – рамки размерами 690х835 мм. Для дальнейшего крепления саморезов в полученной рамке нужно сделать отверстия. Затем по внутренней поверхности уголков следует нанести без пропусков силиконовый герметик. Это достаточно важный момент, т.к. не должно получаться мест, которые не заполнены силиконом. В полученную раму нужно положить прозрачный лист из оргстекла, специального поликарбоната или антибликового стекла.

Обращаем внимание , что силикону нужно дать просохнуть, в противном случае испарение будет создавать лишнюю пленку на фотоэлементах.

Уложенное стекло нужно с тщательностью прижать к каркасу и зафиксировать. Для хорошей фиксации крепеж нужно выполнить по всему периметру рамки. Все, каркас солнечной батареи почти выполнен.

Подбираем и паяем элементы

Также на том же Ebay или другом подобном магазине можно приобрести солнечные элементы, имеющие уже припаянные проводники. Обязательно оцените свои способности, т.к. паять контакты в подобной конструкции довольно таки сложный процесс. Ответственность еще увеличивается за счет хрупкости элементов.

Если все же решили пропаять элементы самостоятельно, то для начала проводники необходимо нарезать с помощью картонной заготовки и с аккуратностью разложить на фотоэлементе. Затем на точки припаивания нужно нанести кислоту и припой. Для более удобного выполнения работы прижмите проводник тяжелым предметом. Далее следует аккуратно припаять к фотоэлементу проводник, но не пережмите хрупкие кристаллы. По указанным нормативам на проводнике серебряное напыление обязано выдержать три пайки.

Собираем элементы солнечной батареи

Когда производите первую сборку лучше всего использовать размеченную подложку, которая поможет разместить элементы ровно относительно друг друга. Основа выполняется из фанеры, обязательно промаркируйте уголки конструкции. После проведенной пайки на элементы батареи на обратную сторону нужно закрепить кусочек ленты для монтажа и подобным образом их переносить. Герметизировать необходимо только соединительные части.

Далее элементы нужно выкладывать на поверхность стекла. Не забывайте оставлять между элементами расстояние и прижать их грузом. Пайку проводите по приложенной электрической схеме. Плюсовые дорожки должны быть размещены на лицевой стороне, а минусовые – с обратной. Пропаивайте все серебряные контакты. По этому принципу соедините все фотоэлементы. На крайних элементах панели контакты нужно вывести на шину плюс и минус. Рекомендуется создать «среднюю» точку – используя два дополнительные шунтирующие диоды. Клемма устанавливается на внешней стороне рамы. Для выводящих проводов можно применять акустический кабель в изоляции. После пайки все провода нужно зафиксировать силиконом. После сборки солнечные панели в качестве основной проблемы имеют качество пайки контактов. Именно поэтому специалисты рекомендуют перед герметизацией проводить тестирование, которое нужно выполнить в каждой группе элементов, когда проводится пайка.

Если выполнена грамотная конструкция всей системы, то это обеспечить достаточную мощность батареи. Во время расчета всей конструкции следует учитывать, что во время изготовления одной солнечной батареи нужно использовать только солнечные модули одних размеров, т.к. в системе максимальный ток ограничивается током самого маленького элемента.

Стандартные подсчеты дают понять, что в достаточно солнечный день с одного метра панели получается примерно 120 Вт мощности. Естественно, что подобная мощность не позволит даже на компьютере поработать, но панели в 10 метров уже обеспечит 1 кВт энергии, что даст Вам возможность дать энергию для основных приборов в доме. В среднем, для семьи требуется в месяц примерно 300 кВт, поэтому система, которая оптимально установлена на южной стороне размерами в 20 метров позволит обеспечить электроэнергией семейные потребности. Для оптимизации использования электроэнергии в освещении рекомендуется использовать лампочки переменного тока светодиодные или люминесцентные. Как подобрать подобные лампочки, к примеру для натяжного потолка можно прочитать .

Солнечные батареи становятся все более популярными среди альтернативных источников питания. Однако в наших условиях их цена чаще всего завышена, поэтому используя всем доступные материалы и необходимые инструкции можно собрать солнечную батарею своими руками.

Видео

А этом видео представлен процесс сборки солнечной батареи.

Самодельная солнечная батарея – полноценная замена выпущенных солнечных панелей, ведь по мощности она ничем не уступает.

Основные этапы изготовления

  1. Сборка рамы.
  2. Изготовление подложки.
  3. Подготовка светочувствительных элементов и их пайка.
  4. Закрепление пластин на подложке.
  5. Подключение диодов и всех проводов.
  6. Герметизация.

Выбор светочувствительных пластин

Они являются главным элементом будущей устанавливаемой на . Именно от их особенностей будет зависеть мощность всей сделанной в домашних условиях установки. Можно установить:

  1. Монокристаллические пластины.
  2. Поликристаллические пластины.
  3. Аморфный кристалл.

Первые способны создать наибольшее количество электрического тока. Такая их производительность проявляется в условиях отличного освещения. Если интенсивность освещения становится меньше, их эффективность падает. Более продуктивной в таких условиях становится панель с поликристаллическими пластинами. Она при плохом освещении сохраняет привычный для себя небольшой КПД 7-9%. Монокристаллические радуют КПД, равным 13%.

Аморфный кремний отстает в производительности, однако из-за того, что является гибким и неуязвимым к ударам, он самый дорогой.

Самые хорошие светочувствительные элементы стоят дорого. Это касается тех пластин, в которых нет ни одного дефекта. Дефектные же изделия имеют чуть меньшую мощность и стоят значительно дешевле . Именно такие фотоэлементы стоит использовать для своего, создаваемого в домашних условиях, источника тока.

В наиболее популярных мировых интернет-магазинах (именно там есть наибольшее количество предложений по ) продают разные по размерам фотопластинки. Для своей батареи нужно покупать светочувствительные элементы с одинаковыми размерами. При покупке, а еще лучше, при разработке проекта стоит учитывать такие нюансы:

  1. Фотоэлементы различных размеров генерируют ток с разной силой . Чем больше размер, тем больше сила тока. При этом она будет ограниченной силой тока наименьшего элемента. Неважно, что на панели размещается пластина с вдвое большими размерами. Панель будет выдавать электрический ток с той силой, которую имеет ток, созданный наименьшим элементом. Поэтому крупные элементы будут немного «отдыхать».
  2. Напряжение от размеров не зависит . Оно зависит от типа элементов. Его можно нарастить, подключив пластины последовательно.
  3. Мощность всей установки для частного дома или дачи является произведением напряжения и силы тока .

Расчет характеристик панели

Солнечная панель должна генерировать такой электрический ток, который может легко заряжать 12-вольтные батареи. Для их подзарядки необходим ток с большим напряжением. Очень хорошо, когда ток, созданный солнечной батарей, имеет напряжение 18 В.

Ни один из небольших светочувствительных элементов не выдает такого напряжения. Нужно узнать характеристики тока, который может создать один фотоэлемент. Часто продавцы указывают эти цифры.

Например, одна пластина дает ток с напряжением 0,5 В. Чтобы получить на выходе солнечной панели 18 В, нужно выполнить последовательное подключение 36 фотоэлементов. В таком случае общее напряжение является равным сумме напряжений токов, полученных на всех светочувствительных пластинах. Сила тока при последовательном подключении не изменится. Поэтому она будет равна показателю, который дает наименьший по размерам фотоэлемент.

Читайте также: Как произвести расчет солнечных панелей

Если нужно увеличить силу тока , то придется устанавливать дополнительное количество пластин и подключать их параллельно. Общая сила тока будет суммой сил токов, созданных каждой параллельно подключенной пластиной.

Расчет солнечных батарей, которые будут стоять на крыше дачи или частного дома, делают так:

  1. Рассчитывают мощность устройств , которые будет заряжать солнечная батарея.
  2. Определяют возможности наименьшего по размерам фотоэлемента. Это можно узнать как у продавцов, так и самостоятельно, поставив его на свет и, измерив напряжение и силу тока.
  3. Определяют напряжение и силу тока самой панели. Например, 18 В и 3 А. Эти величины дадут возможность узнать мощность панелей. Она будет составлять 18х3 = 54 Вт. Для несколько часовой работы светодиодных ламп этого хватит.
  4. Сравнивают мощность источника света с мощностью электроприборов. При необходимости вносят коррективы в основные параметры тока. Меняют мощность, а вместе с ней напряжение или силу тока. Высчитывают нужное количество панелей.
  5. Рассчитывают нужное для одной панели число фотоэлементов. Оно должно быть таким, чтобы дать электроэнергию с необходимыми характеристиками. При этом определяют количество пластин в одном ряду и учитывают способ их подключения.

Большинство проектов, которые касаются того, как , предусматривают изготовление изделия с площадью 1 м². Часто мощность такой батареи составляет около 120 Вт. 10 панелей дадут более 1 кВт. Если планируется полностью обеспечивать свой дом бесплатной электрической энергией, то следует разрабатывать проект, предусматривающий столько панелей, общая площадь которых превышает 20 кв. м. При размещении их на солнечной стороне и в местах, где интенсивность освещения очень высока, они способы перекрыть месячную потребность в электроэнергии величиной 300 кВт. Даже для среднего дома эта цифра является большой.

Изготовление каркаса солнечной панели

Его можно собрать из любых подручных материалов, среди которых могут быть алюминиевые пивные банки или рулоны фольги. Выбрасывать такие банки не стоит, ведь из них можно собрать хороший воздушный солнечный коллектор. Он будет накапливать тепло солнца и передавать его из пивных банок в середину дома.

Читайте также: Особенности фонтанов на солнечных батареях

Материалами для изготовления каркаса могут быть:

  1. Дерево и фанера, а также ДВП.
  2. Алюминиевые уголки.
  3. Стекло.
  4. Оргстекло.
  5. Поликарбонат.
  6. Плексиглас.
  7. Минеральное стекло.

Из материалов, представленных в первых двух пунктах, изготавливают раму.

Деревянный каркас

Если проект предусматривает использование дерева и ДСП, то процесс изготовления рамы в домашних условиях включает следующие этапы:

  1. Разрезание деревянных реек толщиной 2 см на отрезки. Их длина зависит от того, какие размеры будет иметь рама. Их определяют, смотря на длину и ширину рядов, расположенных на расстоянии 5 мм фотопластин.
  2. Сборка реек в рамку и скрепление их шурупами. Посередине рамки можно сделать 1-2 перекладины. В таком случае придется разбивать светочувствительные пластины на 2-3 группы.
  3. Вырезание одного большого или нескольких малых листов фанеры толщиной 10 мм.
  4. Закрепление на рамке вырезанных кусков фанеры.
  5. Сверление в нижнем и среднем бортике каркаса малых отверстий. На одном бортике делают до 5 отверстий. Они необходимы для выравнивания давления во время нагревания будущей солнечной панели, а также для удаления влаги.
  6. Вырезание из ДСП подложки для фотопластин . Она должна размещаться в середине каркаса. Поэтому ее размеры должны быть меньше ширины и длины каркаса на величину, равную толщине бортиков, умноженной на 2. Подложку в каркасе еще не фиксируют.
  7. Покраска всех элементов светлой краской . Ее нужно наносить несколькими слоями. Краска должна быть специальной. Она не должна выгорать на солнце. Ее цвет должен быть светлым потому, что он отражает лучи, часть из которых смогут уловить полупроводниковые пластины.

Прозрачная часть в виде стекла или аналогов фиксируется в самом конце.

Для того, чтобы сделать солнечную батарею своими руками, лучше всего использовать минеральное стекло. Оно прекрасно поглощает инфракрасные лучи, защищая этим панель от нагревания, и способно противостоять ударам. Оно дорогое. Худший вариант – поликарбонат и стекло. Последнее является тяжелым и не выдерживает ударов, как и пивные банки.

Алюминиевый каркас

Если проект предусматривает использование алюминиевых уголков 35 мм , то раму в домашних условиях делают так:

  1. Разрезают уголки на отрезки нужной длины. При этом противоположные края одной стороны срезают под углом 45°.
  2. Возле концов несрезанных сторон сверлят отверстия. Аналогичные делают по середине и возле концов сторон со срезанными углами.
  3. Складывают четыре уголка так, чтобы они создали раму.
  4. Прикладывают уголки длиной 35 мм и размерами 50х50 мм к углам рамы, фиксируют их метизами.
  5. На внутреннюю поверхность алюминиевых уголков наносят силиконовый герметик.
  6. Размещают стекло на герметике и слегка прижимают. Ждут полного высыхания герметика.
  7. Фиксируют стекло метизами, которые могут лежать возле стеклянных банок. Их надо установить по углам стекла и по середине каждой стороны.
  8. Очищают стекло от пыли.

Сегодня всё больше людей задумывается об альтернативном получении энергии. Солнечная панель – одно из таких устройств. Это комплект батареек для преобразования энергии солнца в электричество. Как и другие альтернативные источники, такое устройство является дорогим удовольствием. Однако монтаж батареи можно удешевить, если сделать прибор своими силами. Статья расскажет и покажет с помощью видео, как сконструировать собственными руками панель для получения солнечной энергии в домашних или иных условиях.

Принцип работы солнечной батареи

Солнце – бесплатный источник энергии. Нужно только научиться правильно ее добывать. В безоблачный день небесное светило «заряжает» землю примерно 1000 Вт на 1 кв. м. Этого хватило бы, чтобы обеспечить бытовые потребности жителей планеты. Но пока устройство для получения такой энергии не очень доступно широким слоям населения.

Солнечная панель представляет собой набор фотоэлектрических элементов. По сути, они являются полупроводниками, чаще всего — из кремния. Свет попадает на солнечный элемент и частично поглощается им. Энергия освобождает электроны. Присутствующее в фотоэлементе электрическое поле направляет электроны – а это уже ток. Солнечные элементы модуля соединены между собой и выведены на металлический контакт, с помощью которого полученная энергия снимается для внешнего использования.

Для создания солнечной батареи в домашних условиях нужно позаботиться о реализации таких тезисов:

  1. Сконструировать модуль, который будет принимать и преобразовывать энергию с минимальными затратами.
  2. Обеспечить максимально возможную мощность (читай – эффективность) источника питания.

Солнечная батарея на крыше дома

Для сборки солнечной панели вам понадобятся:

  • фотоэлементы;
  • стекло или оргстекло;
  • фанера, ДСП или алюминиевый уголок;
  • герметик;
  • паяльник небольшой мощности;
  • шины для пайки, флюс, олово;
  • мультиметр.

Где взять солнечные элементы

Фотоэлемент – ключевая деталь будущей солнечной батареи. Их поиск и покупка по адекватной стоимости – основная сложность в конструировании солнечной батареи. Существует несколько доступных вариантов:

  1. Извлечь полупроводниковые кристаллы из диодов и транзисторов, которые можно найти в старых радиоприемниках и телевизорах.
  2. Купить на eBay или AliExpress.
  3. Купить в отечественных магазинах, которые чаще всего просто перепродают товар из AliExpress и eBay.

Солнечные элементы

Первый способ может вообще не потребовать финансовых затрат, однако для более-менее мощной батареи нужно найти не один десяток диодов. Во втором варианте обязательно учтите стоимость доставки, которая может обойтись в несколько десятков долларов. Кроме того, чтобы совершать покупки в иностранных интернет-магазинах, нужно пройти процедуры регистрации и привязки банковской карты. Однако по отзывам, так всё равно обойдется дешевле, чем заказать батарею по месту (третий вариант).

Совет. В интернет-магазинах часто продаются целиком рабочие фотоэлектрические преобразователи, которые в процессе производства были отбракованы (т.н. B-тип). Стоимость их на порядок ниже, а эффективность такая же. Для сборки домашней солнечной панели сгодятся и разбитые элементы.

Прежде чем начать поиск солнечных элементов, определитесь с задачами, которые поставите перед батареей. Далее высчитайте необходимую мощность. Для этого сложите нагрузку приборов, которые запитаете от солнечной панели. Под эту величину и набирайте элементы.

Разновидности солнечных элементов

Фотоэлектрические преобразователи – это небольшие панельки со стороной от 38 до 156 мм. Для более-менее нормальной мощности вам понадобится не менее 35-50 элементов. Они могут быть как с припаянными проводниками, так и без них. Второй случай доставит больше хлопот с паяльником.

Панели очень хрупкие. Продавцы придумывают разные способы уберечь их от трещин и царапин во время доставки. Но даже такие меры не всегда спасают элементы. В процессе работы шанс повредить элементы еще больше: если их согнуть, они могут лопнуть, если сложить стопкой – поцарапать одна другую. Незначительные сколы не сильно повлияют на мощность.

На рынке есть два самых популярных типа фотоэлементов:

  • поликристаллические;
  • монокристаллические.

Поликристаллические имеют срок эксплуатации порядка 20 лет. Они достаточно эффективны в сложных погодных условиях. КПД – 7-9%. Монокристаллические преобразователи более долговечны (около 30 лет) и имеют больший КПД (13%). Однако они слишком чувствительны к плохой погоде: если солнце закрыто облаками или лучи падают не под прямым углом, эффективность существенно падает.

Виды солнечных элементов

Выбор каркаса и пайка элементов

Солнечная батарея представляет собой неглубокий короб. Лучше всего в домашней обстановке – фанерный или из , но можно и алюминиевый уголок. Он одновременно будет опорой и защитой для элементов. Для этих целей подойдёт, например, фанера 9,5 мм. Главное, чтобы бортик не затенял элементы. Можно для надёжности разделить им панель на две части.

Фотоэлектрические преобразователи обычно располагают на оргстекле или другой поверхности. Важно, чтобы она не пропускала ИК-спектр. Это необходимо для того, чтобы не нагревались сами фотоэлементы. Стекло, перед тем как расположить на нём преобразователи, нужно обезжирить. Паять можно до укладывания фотоэлементов или после.

Процесс пайки выглядит так:

  1. На проводники, которые будут паяться, предварительно нанесите флюс и припой.
  2. Солнечные элементы расположите на поверхности, оставляя зазор между ними около 5 мм.
  3. Припаяйте крайние детали к шинам — это более широкие проводники (они обычно присутствуют в наборах с фотоэлементами).
  4. Выведите «-» и «+». У большинства элементов лицевая сторона — это отрицательный полюс, а обратная — положительный.
  5. Выведите «среднюю точку», чтобы затем поставить шунтирующие диоды (диоды Шотке) для каждой половины панели – они не дадут батарее разряжаться ночью или в облачную погоду.

Герметизация элементов панели

Герметизация элементов и монтаж панели

Этот процесс – финальный этап создания солнечного источника энергии. Герметизация нужна, чтобы уменьшить негативное воздействие окружающей среды на элементы. Отличный герметик (его используют за границей) – компаунд, однако он стоит недешево. Поэтому для домашней панели подойдет и силиконовый, но довольно густой. Начните с фиксации системы в середине и по бокам, после этого залейте вещество в промежутки между элементами. На обратную сторону нанесите акриловый лак, смешанный с тем же силиконом.

Совет. Перед началом герметизации еще раз удостоверьтесь в хорошем качество пайки – протестируйте панель. Иначе потом внести изменения будет сложно.

Панель можно эксплуатировать такими способами:

  1. В электрическую цель включается инвертор, который будет преобразовывать постоянное напряжение от солнечной панели в переменное.
  2. Электрическая цель комплектуется аккумулятором (АКБ) и контроллером заряда АКБ. Они накапливают энергию от солнечной панели постоянно (в пределах вместимости АКБ), даже в тот момент, пока вы ею не пользуетесь.

Помните: вы всегда сможете нарастить количество элементов, расширив панель. Солнечная батарея будет максимально эффективной только на солнечной стороне дома. Предусмотрите возможность механического поворота и смены угла наклона, ведь солнце движется по небу, иногда его затягивают тучи. Также для эффективности важно, чтобы на устройство не налипал снег.

Изготовление солнечной панели своими руками: видео

Солнечная батарея на даче: фото





Сегодня трудно представить себе загородный дом или даже небольшую дачу без электричества. Но даже если ваш дом подключён к централизованной электросети, можно попробовать уменьшить расходы на электроэнергию – и вот однажды вы задумываетесь, как сделать солнечные батареи. Можно приобрести и уже готовый солнечный коллектор, но он обойдётся гораздо дороже самодельного, а изготовить его самостоятельно достаточно просто.

Самодельная батарея

Согласно рассчетам в солнечный день один квадратный метр солнечной панели генерирует приблизительно 120 Вт электроэнергии. Соответственно, десятиметровая панель вырабатывает около киловатта. В доме с постоянным проживанием семьи 3-4 человека ежемесячно расходуется 300-350 кВт электроэнергии. Поэтому если солнечная батарея станет основным источником энергии, общая площадь уловителя солнечных лучей должна быть не менее 20 квадратных метров.

Что такое солнечный коллектор и как он работает

По своей конструкции солнечный коллектор это всего лишь контейнер, в котором закреплено множество небольших очень хрупких пластин – солнечных элементов. Генерируемая ими электроэнергия подзаряжает аккумулятор, который и является источником электропитания.

Фотопластинки

Фотопластины бывают различных размеров и форм, но:

  • независимо от формы и размера элементы одного и того же типа генерируют одинаковое напряжение;
  • элементы большей площади генерируют больший ток;
  • мощность коллектора вычисляют по формуле «напряжение, умноженное на генерируемый ток».

Таким образом, батарея из крупных солнечных ячеек при одинаковом напряжении выдаст большую мощность тока, чем собранная из мелких, но будет более тяжёлой и громоздкой. Батарея из мелких ячеек позволяет собрать более легкий коллектор. Но для того, чтобы получить нужную мощность, его площадь должна быть большей.

Не используйте в одной солнечной панели элементы разных размеров. Максимальный ток, который вы от нее получите, ограничивается током наименьшей ячейки. Более крупные сегменты при этом будут работать не в полную силу.

Материалы и инструменты

Чтобы собрать солнечную батарею в домашних условиях, прежде всего нужны фотопластинки. В набор Solar Cells (из 36 и 72 элементов), кроме самих пластин, входит всё, что нужно для сборки – проводники, шины, диоды Шоттки и паяльный карандаш с кислотой. Все эти комплектующие можно приобрести и по отдельности.

Мощность такой батареи – 60 ватт; напряжение – 18 вольт. Энергии заряжающегося от нее аккумулятора хватает на несколько часов работы светильников, телевизора, зарядки для телефона и т. д. Чтобы уменьшить энергопотребление, установите в доме не обычные, а экономные люминесцентные лампы.

В интернет магазинах можно найти так называемые «модули В-типа». Такие панели, отбракованные в промышленном производстве, сохраняют все свои свойства, но гораздо дешевле. Предпочтительнее покупать пластины с уже припаянными проводниками – именно припаивание проводов отнимает больше всего времени.

Общий порядок работ

По сути корпус для солнечного коллектора – это всего лишь ящик c низкими бортами, которые не будут затенять фотопластинки, когда лучи падают под углом. Его можно изготовить на основе каркаса из алюминиевого профиля (дном служит лист поликарбоната, оргстекла и т. д.), а можно и из обычной 10-миллиметровой фанеры и деревянных брусков.

Деревянный каркас солнечного коллектора

  1. По периметру фанерного листа приклейте и дополнительно привинтите шурупами бруски сечением 2 см. Монтировать пластины удобнее не одним массивом, а группами по 18 штук. Для этого посредине прибивают разделительную рейку. Ящик внутри и снаружи окрашивают водостойкой краской.
  2. В нижней части корпуса и в разделительной планке 6-миллиметровым сверлом просверлите вентиляционные отверстия. Через одно из отверстий в разделительной рейке будет проходить провод, соединяющий части батареи, его можно сделать с учетом толщины провода.
  3. «Мозаику» из фрагментов-ячеек собирают на подложке из любого тонкого, жесткого и не проводящего ток материала (например ДСП) и крепят в корпусе. Видео по правильной сборке можно найти на некоторых специализированных сайтах. Перед сборкой подложку тоже окрашивают с двух сторон.
  4. Общий пучок проводов выводится из батареи через отверстие в днище ближе к ее верху. Чтобы они не выпадали из корпуса, провода лучше завязать в узел и закрепить герметиком. После того как он высохнет, можно крепить верхнюю защитную панель. Если накрыть и заизолировать батарею до высыхания силикона, на внутренней поверхности защитного экрана от его испарений образуется пленка, которая снижает прозрачность экрана.
  5. Лицевую сторону готового коллектора накрывают оргстеклом или другим прочным прозрачным материалом. Для каждой части рамы нужен отдельный лист. Их крепят шурупами и изолируют по периметру силиконовым герметиком.

Подложка (перфорированный лист ДСП)

Как очистить фотопластинки от воска?

Так как фотоэлементы очень хрупки, некоторые продавцы перед отправкой заливают их воском для предохранения от ударов. Перед тем как начинать работу с такими панелями, их нужно очистить. Делается это с помощью горячей воды и мыльных ванночек.

Положите фотоэлементы в холодную воду и медленно их нагревайте, не доводя до кипения – при кипении они будут биться друг о друга. Высокая температура тоже может повредить контакты. Разделять фотопластинки удобно пластмассовыми (не металлическими) щипцами и лопаткой.

Разделенные пластины переносят во вторую емкость – с мыльной водой, где их осторожно отчищают от остатков воска. После этого их промывают в чистой теплой воде и выкладывают на полотенце для просушки. Особо аккуратно надо обращаться с пластинками, к которым уже припаяны проводники: при разделении проводки могут порваться.

Монтаж фотоэлементов

Начинают монтаж с прорисовки «сетки» на монтажной поверхности и на подложке. Приклейте по уголкам каждой размеченной ячейки на монтажной поверхности маленькие пластмассовые крестики, которые применяют для укладки кафеля. Тогда при монтаже пластинки не будут смещаться.

Выложите элементы тыльной стороной вверх на расстоянии 3-5 миллиметров друг от друга. соединять фотопластинки в каждой группе из 18 штук нужно последовательно. После этого, чтобы получить заданное напряжение, группы также соединяют последовательно. Если соединить пластины и их группы параллельно, сила тока будет выше, а мощность – ниже, чем при последовательном соединении.

Фотоэлементы, смонтированные на подложке

Для пайки используют маломощный паяльник и прутковый припой с канифольной сердцевиной. Точка пайки перед спаиванием смазывают карандашом-флюсом. Фотопластины очень тонки и хрупки, поэтому надавливать на паяльник нельзя.

Одну группу спаивают «цепочками» из 6-ти элементов. Так как их соединяют последовательно, среднюю цепочку нужно осторожно повернуть по отношению к двум прочим на 180 градусов. Если вы решили соединить цепочки между собой специальной шиной (широким плоским проводом), поворачивать средний ряд не нужно.

Схема сборки солнечных элементов (соединение цепочек шиной)

Зачем нужны диоды Шоттки?

Как уже говорилось, в наборы Solar sells, кроме самих фотоэлементов и материалов для пайки, входят так называемые диоды Шоттки (шунтирующие диоды). Что это такое и обязательно ли их ставить? Упрощенно говоря, эти диоды не дают батарее разряжаться ночью и в пасмурную погоду.

Предполагается, что такой диод желательно припаивать к каждой ячейке, но на практике его ставят на всю батарею («минус» диода припаивается к «плюсу» батареи). Наиболее же оптимально устанавливать диод Шоттки на каждую половину батареи, описанной выше. Тогда если одна ее часть окажется в тени, вторая будет продолжать работать. Устанавливать шунтирующие диоды лучше внутри, а не снаружи батарей – они эффективнее работают при более высокой температуре.

Приклеивание панелей

Теперь можно клеить цепочки пластин на подложку. Нанесите каплю силиконового герметика в центр каждой из шести пластинок в цепочки. Переверните цепочку лицом вверх и уложите на разметку. Осторожно прижмите, чтобы герметик «схватился». Цепочка очень гибкая, поэтому чтобы не порвать тонкие проводки, переворачивать ее лучше вдвоем.

Осторожнее с герметиком! Капля герметика в центре пластинки прочно приклеит ее к основе. Но если вы нанесете клеящий состав по всей площади пластины, она со временем сломается. Так происходит потому, что при нагревании и охлаждении основа и пластинки расширяются и сжимаются по-разному.

Еще один способ приклеить получившуюся панель к подложке – использовать для этого двустороннюю мягкую полимерную монтажную ленту типа Rollfix. Она пригодна для применения на открытом воздухе. Нарежьте из ленты небольшие кусочки, которые (точно так же, как и герметик) поместите в центры пластинок.

Защитное стекло

Чем более прозрачным будет защитный материал солнечной батареи – тем лучше. Можно использовать обычное толстое оконное стекло, а можно взять для корпуса солнечной батареи часть стандартного стеклопакета. Но стекло может разбиться во время града, а менять защитную панель на коллекторе достаточно сложно.

Лучшим материалом для защитного экрана считаются плексиглас или оргстекло. Крепить лист можно силиконовым герметиком, а можно использовать всё ту же монтажную ленту Rollfix. Стекольщики используют для приклеивания стекла хитрый способ, который позволяет приклеить его быстро и ровно.

Наклейте монтажную ленту по периметру короба, но снимите только краешек защиты с верхнего клейкого слоя. Теперь наложите лист стекла, оргстекла или плексигласа немного приподнимите его и вытяните «за хвостик» всю защитную пленку. Лист ляжет на место. Теперь остается заизолировать стыки герметиком, и батарея готова.
