Как работает рефрактометр. Рефрактометрия — что это такое? Рефрактометр для автомобильной промышленности

25.10.2019

Рефракция - измерение методом преломления. Этот термин был введен в употребление еще в 18 веке Ньютоном. Рефрактометр получил свое название за принцип работы. Принцип рефрактометра - измерять концентрацию растворов и масел через коэффициент преломления света.

Виды устройств

Устройство рефрактометра основано на призме. Сегодня существует несколько видов таких приборов:

цифровые;
ручные;
лабораторные;
стационарные промышленные.

Промышленные и лабораторные устройства используются на предприятиях и в исследовательских центрах. Они не отличаются мобильностью, потому что имеют большие габариты. Тяжелые устройства обычно не переносят, их используют на месте. Преимущество такого оборудования - высокая точность показателей.

Цифровые и ручные механические рефрактометры отличаются высокой мобильностью. Они маленькие и легкие, такие приборы можно легко транспортировать. Шкала рефрактометра отображается на ручной механическом приборе. Цифровой рефрактометр показатель преломления отображает в цифрах без шкалы.

Преимущества разных видов устройств

Промышленные и лабораторные рефрактометры имеют одно важное преимущество - они отличаются высокой точностью показателей. Такие приборы используют в лабораториях крупных предприятий. Например, компания, выпускающая СОЖ, тестирует масла, используя лабораторные приборы. Производитель автомобилей может подбирать масла и другие жидкости для машин с помощью промышленного рефрактометра.

Ручные механические и цифровые приборы применяют там, где большое значение имеет мобильность оборудования. Например, в автосервисе лучше использовать один из компактных и простых приборов. Ручной рефрактометр TechLube RB-18 ATC идеально подойдет для таких целей. Шкала рефрактометра довольно точно отобразит концентрацию СОЖ и других жидкостей (в том числе антифризов).

Рефрактометр TechLube RB-18 ATC не имеет элементов питания, он идеален даже для полевых условий. Если нужно быстро измерить концентрацию вещества, рефрактометр показатель преломления отобразит мгновенно. Достаточно нанести немного вещества на линзу. С такой задачей справится даже новичок, который не имеет опыта в проведении подобных измерений. Освоить процедуру измерения можно за несколько минут.

Электронный рефрактометр имеет расширенный функционал - это главное достоинство портативного прибора. Он может отобразить на жидкокристаллическом экране одновременно коэффициент преломления и плотность состава, преобразовав результаты в нужные единицы измерения. Аппарат удобен, но требует больше опыта и ему необходимы элементы питания.

Как устроен прибор

Устройство рефрактометра можно расмотреть на примере простого и практичного аппарата TechLube RB-18 ATC. Главный элемент устройства - призма с высоким показателем преломления. Именно на нее наносят исследуемое вещество, концентрацию которого необходимо установить.

На линзу падает луч, который преломляется под определенным углом. Угол преломления света в линзе, на которую уже нанесено вещество (например, СОЖ) зависит от плотности исследуемого веществ. Свет, преломляясь, попадает на систему линз и отображается на шкале. Коэффициентом преломления называют соотношения между углом вхождения луча и углом преломления в среде.

Принцип рефрактометра используют очень давно, прибор применяется во многих сферах. Он доказал свою эффективность. Устройство рефрактометра со временем было усовершенствовано, так появились цифровые приборы, но работает система по старой схеме.

Показатель преломления может измениться из-за температуры. В отдельных приборах температура вещества сохраняется стабильной благодаря специальной биметаллической пластине. Если температура вещества растет или понижается, пластина реагирует на это. Она корректирует показатели шкалы с учетом изменения температуры вещества. Впрочем, подобная функция нужна в отдельных случаях.

Зачем нужна калибровка прибора

Чтобы шкала рефрактометра показывала точные результаты, необходимо подготовить инструмент к работе и провести процедуру калибровки. Для таких целей используют самую обычную дистиллированную воду. Она нужна для того, чтобы выставить нулевое значение. Известно, что дистиллированная вода никак не влияет на преломление света в линзе - она дает нулевой коэффициент.

Для подготовки прибора надо нанести с помощью пипетки на главную линзу немного дистиллированной воды. Потом прибор закрывают и выставляют нулевое значение, используя калибровочный винт. Когда значение 0,0 выставлено, необходимо очистить специальной тряпочкой линзу. После такой небольшой подготовки можно проводить исследования - рефрактометр показатель преломления будет отображать очень точно.

Описанным выше образом можно настроить ручной рефрактометр TechLube RB-18 ATC. Он очень прост в использовании. После калибровки прибор дает точные значения. Использовать устройство несложно - достаточно повторять те же действия, что и при калибровке, не трогая только калибровочный винт.

На линзу для проведения измерений пипеткой надо нанести вещество, потом необходимо закрыть стекло и подождать около 30 секунд. Когда 30 секунд прошло, можно направить устройство на любой доступный источник света. Это может быть солнце или лампочка - мощность источник не повлияет на значение. Рефрактометр показатель преломления отобразит даже при неярком освещении.

Главное - не трогать в процессе измерений калибровочный винт, иначе придется проводить всю процедуру с нуля. Когда приходится проводить много измерений, используя разные жидкости, стоит почаще калибровать прибор и чистить его. Иначе возможны ошибки в показателях.

Пример простого прибора

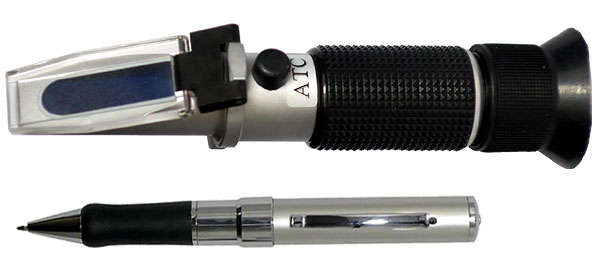

Пример простого, но эффективного прибора - TechLube RB-18 ATC. Оптический рефрактометр идеально подойдет для измерения концентрации водосмешиваемых СОЖ. Он имеет систему автоматической температурной компенсации, чем выгодно отличается от многих аналогичных устройств. Если температура тестируемого состава изменится, это не повлияет на показатели рефрактометра.

Прибор гарантирует высокую точность измерений в любых условиях. Устройство можно взять с собой в дорогу, использовать в лаборатории, на предприятии, в автосерисе или гараже. Рефрактометр не займет много места.

Прибор устойчив к механическим повреждениям. Для его калибровки достаточно иметь немного дистиллированной воды. TECHLUBE предлагает скидки при покупке рефрактометров этой серии оптом. Срок службы таких приборов длительный, они надежные и практичные. Долговечность прибору обеспечивается относительно простой конструкцией и высоким качеством сборки.

TechLube RB-18 ATC имеет удобную обрезиненную ручку, которая не скользит в руках. Даже если руки в масле, прибор не выскользнет. Производитель продумал конструкцию рефрактометра до мелочей, учитывая специфику его применения.

Рефрактометрия, выполняющаяся с помощью рефрактометров, является одним из распространённых методов идентификации химических соединений, количественного и структурного анализа, определения физико-химических параметров веществ.

Рефрактометр для фармацевтической промышленности и медицины:

контролировать концентрацию и чистоту реагентов (к примеру - аскорбиновой кислоты и цетогулоновой кислоты при производстве витамина С);
контролировать чистоту синтезированных лекарств (и прочих продуктов тонкого органического синтеза);
в больницах и аптеках: анализировать качество лекарств в соответствии со стандартами фармакопей; ГОСТом; внутренними стандартами;
в медицинских лабораториях и клинических исследованиях: анализировать тканевые жидкости, секреты, экстракты, растворы белков, качество реагентов

Рефрактометр для химической промышленности, НИИ и ВУЗов:

контролировать качество реагентов, промежуточных и конечных продуктов; характеризовать новые синтезированные вещества; измерять концентрацию:
контролировать степень полимеризации в процессах производства пластмассы и синтетической смолы
измерять концентрацию водной смеси коллоидной кремниевой кислоты
измерять концентрацию во время роста кристаллов
определять концентрацию кислот (уксусной, серной, соляной и проч.); растворимых солей металлов (сульфатов, хлоридов, фосфатов и проч.); органических растворителей (спиртов, гликолей, аминов, пирролидонов и проч.) в бинарных растворах, а также при ректификации или регенерации растворителей;

Рефрактометр для пищевой и биохимической промышленности:

контролировать качество при производстве и анализе соевого молока, соусов, кетчупов, майонезов, консервированных сиропов, супов, горчицы, детского питания, меда, желе, джемов, мороженого и прочих продуктов:
контролировать концентрацию и чистоту растворов сахарозы при производстве сахара (% Brix, % RDS, чистота);
непрерывно анализировать состав паст и густых веществ: мелассы, меда, пюре, джема, пектина;
управлять технологическим процессом производства молочных продуктов, измеряя концентрацию лактозы и содержание сухих веществ по ареометру Брикса;
анализировать продукты и сырье, полуфабрикаты, кондитерские и мучные изделия;
контролировать качество и состав вкусо-ароматических добавок

Рефрактометр для производства напитков:

анализировать состав и контролировать качество пива, сусла, фруктовых соков, экстракта кофе, напитков на лактозе, газированных напитков, сиропов
непрерывно измерять сахаристость в безалкогольных напитках и сладостях;
непрерывно измерять исходное холодное сусло при производстве пива;
измерить свежеотжатое винное сусло (°Öchsle) и виноградный сок;
анализировать пиво (измерение содержания алкоголя, сусла и исходного сусла) (в сочетании с измерением плотности)

Рефрактометр для косметической промышленности:

анализировать качество кремов, парфюмерии, эмульсий, воска, шампуней, лосьонов, моющих средств

Рефрактометр для авиационной промышленности:

измерять концентрацию ингибитора замерзания топлива (монометилового эфира диэтиленгликоля, DiEGME) в авиационном топливе

Рефрактометр для автомобильной промышленности:

измерять содержание антифриза в охлаждающей жидкости; проверить аккумулятор

Рефрактометр для поизводства волокна и текстильной промышленности:

контролировать концентрацию прядильных растворов, растворов капролактама, поликарбонатов и прядильного раствора из целлюлозы

Рефрактометр для газовой и нефтехимической промышленности:

анализировать состав масел, смазок, воска, смазочных масел, твердых масел. При транспортировке природного газа - контролировать концентрацию водной смеси моноэтиленгликоля

Рефрактометр для создания и производства конструкционных материалов:

анализировать гипс, песок, добавки к антифризам, искусственные состариватели, концентраты

Рефрактометр для металло индустрии:

анализировать состав и качество охлаждающих смазок

Рефрактометр для производства бумаги и клея:

определить концентрацию крахмалов и содержание сухих веществ в клеях на основе крахмала и казеина

Рефрактометр для экологического мониторинга:

измерять максимальное содержание сухого остатка в сточных водах (в градусах Brix или % по массе) в сочетании с контролем мутности жидкой среды с целью обнаружения утечек.

Офтальмология шагает вперед поистине семимильными шагами. За несколько десятилетий лазерная хирургия сумела продвинуться почти с нуля до невероятных вершин, а практически все ручные методы исследования органа зрения сменились аппаратными. Нет нужды объяснять, что они намного точнее и надежнее, чем исследования, требующие вычислений и измерений от человека. А ведь глаз ‒ это не только орган чувств, но и сложнейшая оптическая система, требующая филигранной точности. Есть диагностические методы, которые применяются редко, только в особых случаях. Но есть, напротив, рутинные, без которых исследование глаза уже не представляется возможным. К таким относится рефрактометрия - что это такое, как и зачем ее проводят, как следует трактовать ее результаты?

Кратко об анатомических особенностях глаза

Рефрактометрия ‒ это измерение рефракции глаза. Однако нельзя говорить о рефракции, не обратив внимание на то, как устроен глаз, хотя бы в общих чертах.

Таблица. Из чего состоит орган зрения.

Анатомическая единица	Характеристика
Вспомогательный аппарат	Веки, ресницы, брови, глазница, слезные железы и их система, мышечный комплекс.
Глазное яблоко	Это воспринимающий аппарат органа. Через его прозрачные элементы проникает световой пучок и фиксируется на сетчатке. В свою очередь, имеет несколько слоев в строении и играет основную роль в процессах рефракции и аккомодации.
Проводящая система	Нервы, соединяющие сетчатку и мозговые структуры.
Подкорковые элементы и высшие нервные центры	Области в головном мозге, отвечающие за обработку зрительных сигналов.

Отдельно следует рассмотреть строение глазного яблока. Оно состоит из нескольких структур:

Рефракция и аккомодация

Большинство людей в своей жизни сталкивалось или хотя бы слышало о таких понятиях как «близорукость» и «дальнозоркость». Эти слова не являются научными терминами и заменяют более сложные « » и « », но описывают именно нарушения рефрактерной способности зрительного анализатора.

Процесс рефракции ‒ это способность преломлять световые лучи. Глаз ‒ это система оптических сред, и основными преломляющими элементами являются роговица и хрусталик. Все остальные прозрачные среды являются светопроводящими. Чтобы преломление и проведение света осуществлялось полноценно, все среды должны быть идеально прозрачными.

В офтальмологии существует понятие о физической и клинической рефракции. Это связано с тем, что глаз ‒ не только совокупность светообрабатывающих структур, но и орган нервной системы.

Физическая рефракция ‒ это непосредственно способность глаза преломлять световые пучки, преломляющая сила описывается в диоптриях. Новорожденные дети практически ничего не видят и преломляющая сила их глаз не превышает 50 диоптрий. Но постепенно четкость зрения увеличивается и в итоге возрастает до 70 диоптрий.

И в этот момент в игру вступает аккомодация . Это, в свою очередь, процесс изменения конфигурации хрусталика, который направлен на повышение четкости изображения ‒ фокусировка. В офтальмологии приняты такие понятия как ближайшая и дальнейшая точка ясного видения. Дальнейшая находится в бесконечности ‒ при полном расслаблении мышц, отвечающих за аккомодацию. Но как только человеку необходимо посмотреть на предмет, находящийся ближе этой дальнейшей точки, становится необходимым напряжение мышц глаза.

В связи с этим различают два вида клинической рефракции.

Статическая . Это преломление световых пучков в тот момент, когда глаз находится в полном покое, т. е. механизмы аккомодации не напрягаются. Такая ситуация возможна при применении некоторых лекарственных средств, в ином случае предотвратить работу аккомодационных механизмов осознанно сложно.
Динамическая . Это рефракция в состоянии работы аккомодации. По сути, этот вид рефракции активен большее количество времени, поскольку глаз постоянно подстраивается под окружающую среду и, выполняя команды мозга, фокусируется на тех или иных объектах.

Что такое рефрактометрия?

Итак, на основании приведенных выше сведений определение рефрактометрии как процесса измерения рефракции становится более понятным. Производится исследование клинической рефракции, поскольку важным является именно способность фокусировать изображение на сетчатке. Причем изучается как статическая, так и динамическая составляющая.

Некоторое время назад измерить рефракцию можно было измерить только ручным способом. Для этого использовались специальные схемы глаза и методики ручного измерения рефракции. По точности они во многом уступали современным приборам, кроме того, нельзя было исключить вероятность ошибки.

Сегодня рефрактометрия ‒ это высокотехнологичная процедура, занимающая не более пяти минут. Для этого метода диагностики используются специальные приборы ‒ рефрактометры. Принцип работы этого устройства ‒ инфракрасное излучение. Рефрактометр располагается на столе, в высоту составляет около полуметра и имеет «выходы» с двух сторон ‒ экран с панелью управления для врача и специальное устройство, куда смотрит пациент. Из особого объектива в сторону зрачков исследуемого направляется пучок лучей в инфракрасном спектре, который, проникая через отверстие в радужке, падают на сетчатку. Происходит отражение от дна глаза и возвращение к датчикам прибора. Доктору требуется лишь направить лучи через зрачок пациента. Устройства, в свою очередь, производят фиксацию полученных данных, а компьютер производит расчет необходимых показателей. Расчеты тут же отображаются на экране, а затем их можно распечатать.

Показания и противопоказания к рефрактометрии

Несмотря на простоту, быстрое выполнение и отсутствие каких-либо негативных последствий процедуры, нерационально проводить ее всем и каждому. Обычно рефрактометры используются в специализированных офтальмологических центрах, где проверяют зрение перед какими-либо оперативными вмешательствами и другими серьезными процедурами, а также методика используется для уточнения степени нарушения рефракции после первичной диагностики нарушения зрения врачом. Использование рефрактометрии в качестве одного из диспансерных рутинных обследований возможно, но не каждая больница может это себе позволить.

Четкие показания к рефрактометрии:

детальная диагностика при первичном выявлении нарушения зрения;
перед оперативным вмешательством;
послеоперационный контроль или контроль лечения;
детский возраст, когда рутинная проверка зрения затруднительна.

Противопоказания к этой методике весьма условные. Из узко специфических только одно ‒ нарушение прозрачности стекловидного тела, или такое заболевание как катаракта. Из неспецифических:

алкогольная или наркотическая интоксикация;
психические заболевания, которые могут помешать проведению процедуры;
невозможность сидеть перед аппаратом.

Подготовка к процедуре

Для того чтобы результаты были максимально достоверными, необходима недолгая предварительная подготовка. Она заключается в закапывании раствора атропина в глаза утром и вечером в течение трех дней до предполагаемого исследования.

Доза закапываемого атропина ‒ по 1 капле в каждый глаз. В зависимости от возраста может меняться концентрация раствора:

2-12 месяцев: 0,1%;
1-3 года: 0,5%;
старше 3 лет: 1%.

При проведении подготовки следует быть аккуратным, поскольку такие капли в глаза могут вызывать преходящие нарушения четкости зрения, что особенно опасно для водителей и людей, деятельность которых требует максимального напряжения глаз, внимания к деталям. Кроме того, атропин ‒ довольно сильный аллерген, так что может развиться аллергический конъюнктивит ‒ , покраснение, слезоточивость.

Как проходит исследование?

Собственно процесс проведения рефрактометрии прост.

Необходимо снять контактные линзы и очки.
Человек садится напротив рефрактометра и помещает подбородок на специальную поставку, стараясь прижать лоб к углублению в верхней части прибора как можно плотнее.
Доктор фиксирует голову пациента так, чтобы не было случайного смещения в процессе процедуры.
Несмотря на то, что двигаться исследуемому нельзя, моргать не запрещено.
Исследование каждого глаза производится отдельно, но пациент этого не замечает. Он должен смотреть на картинку внутри прибора, которая из резкой становится расплывчатой и наоборот. Значимый плюс такой методики в том, что легко проводить исследование даже у детей ‒ уже с первых месяцев жизни ребенок способен фокусировать свое внимание на интересном изображении.

Результаты исследования

При аппаратной рефрактометрии на распечатанном листе можно обнаружить несколько видов показателей отдельно для правого (R) и левого (L) глаза.

SPH, или «сфера» . По сути, это и есть значение рефракции, фокусирующей силы глаза. Этот показатель с помощью некоторых математических действий можно получить и из обычных измерений зоркости глаз (обычно офтальмологи записывают их OD и OS).
Расстояние от одного зрачка до другого .
AXIS, или «ось» . Указывает, под каким углом поставлена линза (скорее техническая характеристика).
CYL, или «цилиндр» . Учитывает разницу между рефрактерными силами разных глаз, является важным показателем для подбора линз.
AVE . Изменения в рефракции глаз, которые выражены в виде рецептурной записи для получения очков.

Уметь расшифровывать эти значения самостоятельно вовсе не нужно: о любых отклонениях проинформирует врач. А вот сохранить данные после исследования рекомендуется, чтобы можно было проводить наблюдение в динамике.

Основной момент заключения, озвученного врачом ‒ это тип рефракции и степень нарушения зрения (важны для получения линз или очков). Виды рефракции:

эмметропия ‒ это значит, что рефракция нормальная, зрение в порядке;
гиперметропия ‒ заболевание, среди обывателей называемое дальнозоркостью и несущее в себе нарушение зрения не только вблизи, но и, с развитием патологии, вдали (чаще встречаются возрастные изменения);
миопия ‒ близорукость, когда человек видит более близкие предметы четко, а далекие перестает различать (важно помнить, что до определенного момента все новорожденные имеют такой тип рефракции, это нормально).

Таким образом, рефрактометрия ‒ это современный информативный метод диагностики состояния зрения, который занимает минимум времени, является абсолютно безопасным как для взрослых, так и для детей, а также очень простой в выполнении.

Видео - Рефрактометрия

В данной работе используется рефрактометр Аббе, действие которого основано на измерении предельного угла преломления. Оптическая схема рефрактометра приведена на рис. 4. Исследуемый раствор помещают между плоскостями двух призм - осветительной 3 и измерительной 4 , изготовленных из стекла с большим показателем преломления (n = 1.9 ). Большой показатель преломления измерительной призмы позволяет сохранять условиеn p < n ст для большого диапазона плотностей измеряемых жидкостей. Шкала прибора проградуирована до значения n p =1.7 .От источника 1 пучок света направляется конденсором 2 на входную грань осветительной призмы. Пройдя осветительную призму 3, свет падает на матовую гипотенузную грань АВ данной призмы, граничащую с тонким слоем исследуемой жидкости. Матовая поверхность имеет неровности, размеры которых составляют несколько длин волн. Свет рассеивается на этих неровностях по всей поверхности и, пройдя через тонкий слой раствора, падает на границу раздела “раствор-стекло” под всевозможными углами падения, т.е. угол падения изменяется в пределах от 0 0 до 90 0 .

На зеркальной гипотенузной граниCD измерительной призмы 4 свет преломляется (размеры неровностей на этой грани меньше длины волны). Вследствие того, чтоn p < n ст , угол преломления изменяется в пределах отнуля до γ пр . Под угламиγ > γ пр излучение не наблюдается. Таким образом, при угле преломления, равном γ пр , возникает граница свет – тень. Величина n p определяется из соотношения sin γ пр = n p / n ст , где величина n ст известна.

Ход лучей света при выходе его из измерительной призмы легко учитывается при градуировке прибора т. к. преломление света происходит на границе “стекло-воздух”, причем показатели преломления обеих сред известны. Угол преломления света на этой границе не влияет на точность измеренияn p .

Благодаря засветке всего слоя раствора граница света и тени наблюдается достаточно резко. Поэтому, настраивая прибор к работе, свет от осветителя нужно направить на призму так, чтобы он равномерно осветил всю поверхность грани АВ рассеивающей призмы. Для определения угла, под которым выходят лучи из измерительной призмы, используется зрительная труба, образованная объективом 6 и окуляром 9, свет в которую поступает через систему призм прямого зрения 5 . При этом используется то свойство зрительной трубы, что лучи, идущие к ней параллельно её оси, собираются в заднем фокусе, где помещена прозрачная пластинка 7 с нанесенным на ней перекрестием сетки. Перекрестие точно совпадает с фокусом.

Рис. 4. Ход лучей в рефрактометре при измерении показателя преломления методом скользящего луча.

Оптическая схема прибора: 1-источник света, 2-конденсор, 3-осветительная призма, 4-измерительная призма, 5-призма прямого зрения, 6-объектив зрительной трубы, 7-сетка с перекрестием, 8-шкала, 9-окуляр зрительной трубы, 10-поле зрения окуляра.

Призмы прямого зрения и зрительная труба жёстко связаны между собой и могут поворачиваться относительно измерительной призмы. Угол поворота измеряется по неподвижной шкале 8, расположенной в общей фокальной плоскости объектива и окуляра. Шкала проградуирована в значениях показателя преломления исследуемого раствора на основании формулы (6). Осуществляя поворот зрительной трубы, можно установить её ось параллельно лучам, преломившимся на граниCD под предельным углом γ пр . При этом в поле зрения окуляра будут наблюдаться светлая и тёмная области, граница между которыми будет совпадать с перекрестием. Светлая область образована лучами, преломлёнными на граниCD под углами, меньшими предельного, а тёмная область возникает из-за отсутствия лучей, идущих под углами, большими предельного. Положение границы света и тени, образованной лучами, преломлёнными под предельным углом, укажет на шкале 8 искомую величину показателя преломления раствора.

Источник света 1 не является монохроматическим. Поэтому вследствие дисперсии как исследуемого вещества, так и материала измерительной призмы, (зависимости их показателей преломления от длины волны света), граница света и тени, наблюдаемая в зрительную трубу, оказывается размытой и окрашенной. Для устранения этого эффекта используются призмы прямого зрения 5 , образующие дисперсионный компенсатор. Призмы рассчитаны так, чтобы лучи с длиной волны λ D = 589,3 нм (среднее значение длины волны натрия) не отклонялись при прохождении через них. При повороте одной призмы относительно другой их суммарная дисперсия изменяется, что позволяет скомпенсировать различие в углах выхода лучей с различными длинами волн из измерительной призмы и направить их в зрительную трубу параллельно лучам с длиной волны λ D . Граница света и тени при этом получается резкой, неокрашенной и даёт значение показателя преломления исследуемого раствора n D на длине волны λ D .

Современные самогонщики с опытом в процессе домашнего приготовления крепкого алкоголя стараются пользоваться специализированными инструментами для определения качества продукта и выявления степени концентрации в нем определенных веществ. Важнейшим помощником хорошего самогонщика является рефрактометр.

Рефрактометр – это специальный оптический инструмент, который измеряет концентрацию растворов при помощи явления преломления света. Сам термин «рефракция» появился еще в начале 18-го столетия, и ввел его Ньютон. Это металлическое устройство с предметным стеклом и окуляром. Те люди, которые изготавливают домашний самогон, очень часто применяют рефрактометр для измерения уровня сахара или спирта в жидкости. Перед использованием прибор нужно обязательно откалибровать.

Разновидности

Существует несколько основных видов рефрактометров.

Промышленные и лабораторные приборы предназначаются для исследования разнообразных веществ в научных лабораториях, а также помогают контролировать качество технологического процесса во время производства. Это достаточно большие устройства с высокой точностью.
Портативная разновидность рефрактометров помогает оперативно исследовать долю веществ в растворах в условиях производства, лаборатории или других мест. Они делятся на следующие два подвида:

Цифровые рефрактометры оснащены ЖК-экраном, который быстро продемонстрирует результаты измерений. В них также бывают дополнительные функции вроде измерения плотности и коэффициента преломления, преобразования результатов в другие единицы измерения, а также поддержания стабильной температуры.
Ручные рефрактометры имеют малогабаритные размеры и не имеют в себе никаких электрических элементов питания, потому их легко переносить и использовать в нужных условиях. Сейчас именно эта разновидность так популярна среди заядлых самогонщиков, благодаря своей уникальной точности, простоте использования и доступной цене.

Одними из самых популярных рефрактометров, которые хорошо подойдут для самогонщиков, являются ручные модели со шкалой измерений в Brix. Она предназначается для измерения сахара в растворе жидкости.

Рефрактометры с мерой Brix

Градус Brix - мера массового отношения сахарозы к жидкости, в которой она находится. Вычисляется такая мера при помощи рефрактометра. К примеру, 25 °Bx обозначает, что в 100 граммах жидкости находится 25 граммов сахара.

Многих самогонщиков сильно беспокоит вопрос содержания сахара в изготавливаемой ими браге. Не всегда такую долю можно вычислить при помощи обыкновенного калькулятора. И на это имеются довольно важные причины.

Брага может быть приготовлены на ягодах, фруктах или даже зернах. Сахаристость такого продукта вычислить достаточно непросто.
Изменение сахаристости браги в процессе ее брожения — важный показатель, который поможет регулировать качество и вкусовые характеристики напитка на выходе.

К тому же именно по разнице в содержании сахара опытный самогонщик сможет быстро рассчитать процент спирта, который успели набродить дрожжи за время, прошедшее между измерениями. Если при этом доля спирта находится в стабильном для того или иного продукта диапазоне — то все идет хорошо. А если нет, человеку нужно будет аэрировать свою брагу, регулировать температуру и подкармливать.

Какой выбрать?

Сейчас на сайте Aliexpress можно найти множество разновидностей рефрактометров для самогоноварения, которые выглядят очень похоже. Главная разница между ними - шкалы измерения, которые нанесены на стекло. Иногда это может быть Brix (объемная доля сахарозы), иногда — объемная доля спирта, иногда — отношение плотности вещества к плотности воды, а также другие соотношения. По сути, приобрести можно любой, а затем пользоваться перерасчетом или специальной линейкой для того. Но такие сложности ни к чему. Если самогонщик собирается измерить конкретный показатель, то ему разумнее остановить свой выбор на том рефрактометре, шкала которого идет в нужных единицах измерения.

Также определенные модели домашних рефрактометров могут учитывать влияние температуры при помощи функции ATC. Внутри данных приборов располагается биметаллическая пластина. Она может изменять свои размеры, зависимо от температуры. К тому же эта пластина соединяется с оптической системой рефрактометра, влияя на нее при колебаниях температуры. Поэтому при приобретении качественного рефрактометра важно обратить внимание на наличие в нем данной функции. Если ее нет — самогонщику придется использовать специальные таблицы для перерасчета. Именно поэтому хороший рефрактометр имеет такое большое значение для самогоноварения.
