Очень полезный и практически незаметный элемент – это автоматический доводчик на дверь. В частном доме на входе своими руками он устанавливается очень редко, но для промышленных и общественных заведений, где проходит огромное количество людей, доводчик для проходной двери актуален.

Понять причину востребованности очень просто, ведь такое простое устройство гарантирует, что дверь в помещение всегда будет закрыта, значит, внутрь не будут проникать атмосферные осадки, пыль и шум.

Принцип работы

Суть работы механизма очень проста, когда открывается дверное полотно, идет давление на пружину, и она сжимается. В этот момент, масло перетекает в камеру, которая свободна, а когда дверь закрывается, пружина толкает поршень и масло возвращается в первый резервуар.

Но, это самый простой механизм, есть устройства, имеющие дополнительные клапана, к примеру, дохлопа и довода, или, наоборот, для задержки закрывания и так далее. Также различаются они по месту установки – бывают сверху дверного полотна, посередине или напольный.

Несмотря на кажущуюся простоту работы, доводчики парадных дверей относятся к одному из самых сложных механизмов из сегмента замочно-скобяных изделий – сделать его своими руками практически невозможно.

Для чего нужен доводчик

Механизм, регулирующий закрывание входной двери необходим не только для сохранения тепла, но и для того, чтобы в летнее время уличный воздух не смешивался с охлажденным кондиционером.

Актуален доводчик для противопожарной двери, что устанавливается на эвакуационных путях. Механизм рекомендуется монтировать и на проходы, где установлена система контроля доступа.

Типы и разновидности устройств

В зависимости от того, где устанавливается механизм, выделяют такие виды доводчиков:

напольный, то есть который крепится на пол (своими руками, без специального оборудования его не установишь);
автоматический скрытый дверной доводчик может размещаться непосредственно в полотне входной двери;
монтируемые на дверное полотно;
верхние механизмы, с кривошипным или зубчатым приводом (наиболее распространенные – их монтаж провести своими руками по схеме).

Существуют также специализированные доводчики раздвижных дверей. Как правило, такие механизмы используются при изготовлении мебели. Могут врезаться в само дверное полотно или в корпус мебели.

По виду устройства механизма также есть классификация:

коленные, то есть рычаг изготовлен в виде колена – напольный он или стандартный, но принцип работы одинаковый;

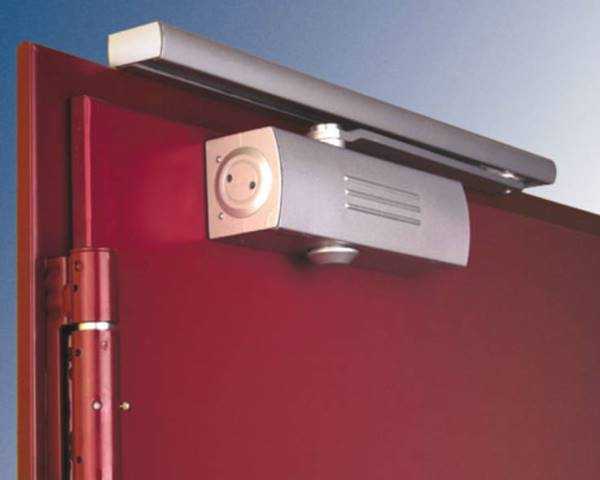

слайдовые или скользящие, производятся без колена, а элемент регулировки располагается непосредственно на дверной коробке и при движении скользит в параллельном направлении. Но, у таких механизмов есть небольшой минус по сравнению с рычажной технологией, для открытия двери потребуется больше усилия.

В зависимости от размера и массы двери, также выбирают доводчики масляные дверные, чем полотно массивнее и тяжелее, тем механизм должен работать под большим усилием. Отсюда есть и классы устройств. К примеру, 1 класс рассчитан на ширину дверного полотна в 750 мм, а его вес не должен превышать 20 кг. Для входных дверей с весом в 100кг и шириной 1250, подойдет 5 класс.

Установка своими руками

Монтажные работы механизма, который будет регулировать закрытие двери достаточно сложные. А от того, как точно будут проведены предварительные расчеты, будет и зависеть срок эксплуатации устройства.

Для начала выбирается тип и класс доводчика, в зависимости от его месторасположения, веса и ширины дверного полотна.

Для очень тяжелых металлических дверей иногда рациональнее установить два механизма, чтобы нагрузка была распределена равномерно.

Также выбор устройства зависит от стороны, в которую открывается дверь. Тип открывания механизма закладывается изначально, перед изготовлением, поэтому на этот момент надо обращать внимание заранее. Если открытие происходит «на себя», рекомендуется устанавливать механизм, монтируемый наверх дверного полотна. При этом, сама коробка монтируется на коробку, а сам рычаг на полотно. Монтировать напольный и скрытый доводчик рекомендуется доверять исключительно специалистам.

Разницы в том, какой тип тяги у доводчика для монтажных работ нет, технология одинаковая.

Монтажная схема, которая, как правило, прилагается, в масштабе 1:1, одновременно прикладывается к полотку или самому механизму, и сквозь бумагу керном делается разметка.

Теперь по разметке просверливаются отверстия. Своими руками установка доводчика на металлическую дверь производится с помощью бонки – специального крепежного элемента для стальных изделий. Под такими приспособлениями, металл не будет деформироваться.

На следующем этапе, крепятся саморезы в просверленные отверстия. При помощи винтов, которые идут в комплекте крепиться корпус и рычаг. Сверху корпуса накладывается декоративная коробка, на которой выводится винт регулирующий доводчики масляные дверные. После окончания монтажных работ, необходимо отрегулировать усилие закрывания двери. Для этого требуется всего лишь открыть дверь, и проследить скорость, с которой она закрывается. Если необходимо ее увеличить или уменьшить, то регулировать можно при помощи винта.

Главное, не сильно прилагать усилия, при регулировке, чтобы не произошла разгерметизация корпуса.

Наглядно установка своими руками показана на видео:

Нужна ли термозаслонка?

Заслонка для защиты от перепадов атмосферной температуры существует в редких моделях. Зато защита позволяет не осуществлять регулировку механизма при каждом снижении или повышении температуры. Особенно это актуально, если применяется напольный доводчик. При этом увеличивается срок его эксплуатации, а у масла не повышается вязкость, или наоборот оно не расширяется.

Советовать в данном случае очень сложно. К примеру, уличный доводчик с термозаслонкой, тем более напольный, стоит дороже по сравнению с обычным механизмом, но прослужит намного дольше. Следует учитывать, в каких условиях будет функционировать устройство. Если механизм устанавливается на внешние двери, то необходимо учесть перепады температуры, какая будет на улице, а какая внутри помещения.

В заключение хочется отметить, что из-за сложности механизма устройства, внешне определить его качество достаточно сложно. Поэтому, выбор должен основываться не на цене, а на серьезности торговой марки производителя. Качество штамповки – это не основной довод для покупки, очень важно, насколько точно выточены детали, какие использовались уплотнители и масло.

Ни для кого не секрет, что потери тепла из дома в большом процентном соотношении приходятся на утечку через дверь. Помимо качества самой двери, принципов утепления и плотности закрытия, важна скорость закрытия двери. Для контроля этой характеристики существует дверной доводчик.

Принцип работы дверного доводчика

Бытует мнение, что доводчик для двери принято устанавливать только в общественных местах. Я бы с этим не согласился. Преимущества дверного доводчика заставляют думать иначе и устанавливать технику не только на входную дверь в дом или квартиру, но и в хозяйственных постройках, гараже и сарае.

Использование дверного доводчика экономит тепло в помещении. Происходит это не только за счет контроля времени, в течение которого дверь держится открытой, но и за счет крепкого удержания двери в закрытом положении.

Дверной доводчик продлевает срок службы двери и ее составляющих элементов и фурнитуры. Благодаря плавному закрытию двери, не происходит преждевременный износ деталей, свойственный дверям, захлопывающимся с большой силой. Чем тяжелее дверь, тем сильнее удар.
Доводчик бережет нервную систему человека, устраняя громкие звуки в момент закрытия тяжелой металлической двери.

Принцип работы дверного доводчика прост и понятен, основывается на свойстве обычной пружины аккумулировать энергию, получаемую ею при открытии двери. Усилие, прилагаемое человеком для открытия двери, поступает на сжатую пружину, при помощи которой дверь медленно и плавно закрывается.

Виды дверных доводчиков

По конструкционным особенностям различают два вида дверных доводчиков.

Накладной доводчик, механизм которого включает в себя зубчатый привод. Закрытие и открытие дверей происходит, благодаря работе шестеренок, запускающих поршневой механизм.
Во втором варианте пружину и поршни приводит в движение кулачковый вал.

Помимо разницы в конструкции агрегатов, различаются и декоративные свойства.

Работа доводчика скрытого монтажа основывается на механизме со скользящим в противоположные стороны стержнем.
Для доводчика, работающего по принципу петли, характерно скрытие рычага внутри конструкции доводчика.

Критериями выбора дверного доводчика является несколько характеристик:

Показатель регулирования полотна определяет максимальный вес полотна двери, с которым сможет справиться доводчик. Показатель обозначается маркировкой EN1 и до EN7. Чем выше цифра маркировки, тем больший вес полотна допустим.
Наличие возможности фиксации двери в открытом положении. Если эта функция присутствует, срабатывает фиксация после утяжки специального фиксатора. Снимается положение двери, если потянуть ее на себя.
Декоративные свойства – не последний фактор, на который необходимо обратить внимание при покупке. Расцветка, используемые материалы и габариты доводчика дают возможность подобрать устройство, идеально вписывающееся в интерьер.

Установка дверного доводчика

Установка дверного доводчика – несложная и быстрая задача, с ней можно справиться самостоятельно, не прибегая к помощи специалистов. Рассмотрим пошаговую инструкцию, которая поможет вам выполнить работу точно и правильно.

Откройте коробку с доводчиком, найдите инструкцию. Производители вместе с доводчиком комплектуют коробку шаблоном в натуральную величину, который наглядно иллюстрирует работу.
На шаблоне вы найдете две перпендикулярные красные линии, их необходимо перенести на полотно двери. Горизонтальную линию совместите с верхним краем дверного полотна, вертикальную – с осью расположения петель. При помощи карандаша перенесите разметку на дверь.

На том же шаблоне вы найдете отмеченные места для отверстий под шурупы. Прямо по шаблону просверлите необходимые отверстия. В зависимости от вида двери (металлическая или деревянная), выберите подходящее сверло и отложите нужные шурупы (в комплекте с доводчиком обычно идут оба варианта).
Устанавливаем доводчик на свое место. Корпус доводчика монтируйте на дверь, тягу – на дверную коробку. Соедините корпус с тягой посредством идущего в комплекте рычага. Помните, что от вида соединения зависит усилие. Если тяга расположена перпендикулярно к корпусу, закрывание дверей будет медленное и плавное. Если перпендикулярно к корпусу находится рычаг, а тяга под углом – дверь будет закрываться с большим усилием. Этот вариант требуется в случаях, когда дверь закрывается через защелку.

На этом монтаж дверного доводчика завершен. Осталось отрегулировать доводчик и силу тяги при помощи регулировочных винтов, и работа завершена.

Выбор дверного доводчика – необходимый этап в создании теплого и комфортного микроклимата в вашем доме.

Современные двери оснащены специальным устройством, которое избавляет домочадцев от необходимости за собой самостоятельно захлопывать дверь. Впрочем, дверь в этом случае будет не захлопываться, а плавно закрываться за вами без лишнего шума. Речь, безусловно, идет о доводчике двери. Это небольшое устройство требует особого внимания к себе, поэтому так важно знать, как правильно отрегулировать доводчик двери и провести своевременный ремонт.

Особенности дверных доводчиков

Проблема распахнутых дверей может с легкостью решиться посредством установки доводчика, который управляет процессом автоматического открывания и закрывания двери, закрывая её без дополнительного силового воздействия со стороны человека. Необходимость доводчиков продиктована довольно практичными и функциональными доводами. Допустим, вы поставили массивную входную металлическую дверь. Полотно двери обладает большой массой, и если специально не удерживать при закрытии дверь, полотно будет бить по лутке с большим усилием.

Доводчики двери обеспечивают плавное закрытие двери без лишнего шума, задают скорость закрывания и открывания двери на разных участках, а также определяют усилия, которые должен приложить человек для открытия двери. Доводчик двери способен сберегать в помещении тепло или прохладу в помещении, а также обеспечивать корректную работу запирающего устройства. К тому же доводчики с функцией hold open поддерживают возможность фиксации открытой двери, что является очень полезным, так как под открытую дверь не придется подкладывать никаких предметов.

Доводчики с механизмом delay action позволяют двери оставлять открытыми на протяжении определенного времени, после чего дверь станет закрываться в обыкновенном режиме. Такой тип устройств считается удобным для дверей в хозяйственных помещениях (склады, подсобки, кладовки). Эта модель подходит для того, чтобы можно было открыть дверку при переноске грузов, затем взять груз, занести его в здание, и дверь по истечении этого времени сама начинает закрываться, не требуя механических усилий.

Доводчики можно устанавливать на обыкновенные межкомнатные и наружные тяжелые двери, учитывая предварительно вес двери и ширину дверного полотна, а также не забывая о необходимости проведения настройки доводчика двери. Чем тяжелее ваша дверь, тем надежнее и мощнее должен быть доводчик для неё. Самым простым вариантом механизма считается пружина. Но такой «доводчик» работает слишком резко и очень шумно.

Идеальным вариантом является регулируемая конструкция, в основе которой также располагается пружина, однако она заключена в герметичный корпус в масляном составе. Принцип работы дверного доводчика довольно прост. Для открытия двери человек прикладывает определенное усилие, которое передается механическим путем на доводчик и аккумулируется посредством сжатия пружины, что встроена в корпусе доводчика. Затем эта пружина возвращается в исходное положение, позволяя регулировать процесс закрывания двери.

Виды дверных доводчиков

По конструкции дверные доводчики разделяются на рычажные варианты, что оснащены кривошипным приводом, и безрычажные модели с кулачковым приводом.

Внутри рычажных дверных доводчиков располагается пружина и гидросистема, что заполнена маслом. Гидросистема выполняет функцию амортизатора. Пружина при открывании двери сжимается, а жидкость выталкивается поршнем из одной в другую емкость. После этого пружина распрямляется, а масло возвращается в первую емкость. Хотя гидравлическая пружина располагается в герметичной коробке, иногда она начинает подтекать, что является первым сигналом для проведения ремонта доводчика двери.

В системе располагаются клапаны, регулирующие скорость перетекания жидкости и усилие, при котором она будет двигаться. Они и отвечают за скорость и плавность закрывания двери. Устройство доводчика двери может усложняться дополнительными клапанами, обеспечивающими разные функции доводчика. К примеру, удержание двери на протяжении длительного времени в открытом состоянии, или же создание функции дохлопа для срабатывания замка или лучшего прижатия дверки к лутке.

По способу монтажа доводчики разделяются на:

доводчики для поверхностной установки, которые устанавливают сверху на стене, дверной коробке или полотне двери, согласно схеме доводчика двери;
для скрытой установки, что крепятся внутри двери; для напольной установке, когда доводчик прячут в пол.

Если накладной доводчик не вписывается в дизайн помещения, всегда можно установить «невидимое» устройство, которое спрячется в указанном месте и будет практически не заметным. Но и для накладных моделей имеются разные декорирующие панели, или же их можно покрасить в выбранный цвет.

Способы установки доводчика на дверь

Установка доводчика на дверь не нуждается в проведении специальной подготовки, потому вы сможете без проблем справиться с этой задачей. Как правило, все необходимые детали и инструменты входят в комплект поставки. Существует четыре способа монтажа доводчика, рассмотрим их подробнее.

Самый простой способ установки доводчика на дверь описывается к инструкции к нему. Это выглядит примерно так: плечо рычага закрепляют на корпусе устройства, дальше с помощью шаблона, который прилагается к инструкции, намечают места крепления шурупов, затем вкручиваются шурупы по этой разметке. Главное, о чем следует помнить, что понадобится еще и регулировка доводчика двери geze.
Второй метод монтажа дверного доводчика подразумевает следующее. Необходимо приложить доводчик к двери таким образом, чтобы к дверным петлям были обращены его регулировочные винты. Далее необходимо зафиксировать башмак устройства шурупами, что прилагаются в комплекте к доводчику. Помните, что «предплечье» рычага устройства должно иметь такую длину, чтобы относительно двери получался прямой угол. Плечо крепят к башмаку шурупами, после чего опять придется задуматься над тем, как отрегулировать доводчик двери.
Если следовать третьему методу установки дверного доводчика параллельного рычага, то нужно рычаг устройства вставить под брусок двери, а потом за пределами комнаты его сложить. Доводчик в этом случае крепится при помощи кронштейна, который также идет в комплекте поставки. Устанавливая доводчик, следите, чтобы регулировочные винты вращались от петель в противоположную сторону. Важно ничего не напутать в процессе монтажа, иначе неправильная установка приведет к тому, что не получиться провести оптимальную регулировку доводчика двери.
Существуют доводчики, которые используют регулируемую пружину. Устанавливать такие устройства проще всего: необходимо заменить доводчиком стержень петли — и готово. Главное, чтобы изделие соответствовало точно весу двери. Если дверное полотно слишком тяжелое, и вы не смогли отыскать в продаже подходящий доводчик, нужно установить не один, а несколько доводчиков.

Ремонт доводчика двери своими руками

Правильная эксплуатация доводчика - залог его добросовестной и длительной работы, не требующей ремонта. Чтобы дверной доводчик работал долго, нельзя тянуть или придерживать дверь, тем самым помогая ей быстрее или медленнее закрываться. Не рекомендуется фиксировать дверку, подкладывая под неё различные предметы, которые мешают ей закрыться, а также кататься и повисать или на двери (это касается детей).

Чтобы провести ремонт доводчика двери, нужно иметь под рукой весь необходимой инструмент (шестигранные и гаечные ключи, плоскогубцы и набор отвёрток). Перед тем, как приступить к ремонту устройства, следует произвести внешний осмотр двери, так как её перекосы или повреждения будут мешать нормальной работе доводчика.

Серьезные повреждения доводчика, к сожалению, невозможно устранить, так как герметичность конструкции подразумевает, что её нельзя разбирать на отдельные детали и собирать впоследствии в соответствии с технологией. Тем не менее, в некоторых ситуациях допускается возможность ремонта доводчика и наладки его работы самостоятельно. Давайте рассмотрим, как отремонтировать доводчик двери:

Вытекание масляного состава. Независимо от того, что гидравлическая пружина, которая передает сгенерированное напряжение рычагам, находится в цельной герметичной коробке, заполненной рабочей жидкостью, ее протечки все-таки происходят, чаще всего зимой. Если появилась течь, то это говорит о разгерметизации корпуса и появлении повреждений, из которых и вытекает наружу масло. В результате этого механизм перестает плавно доводить дверь, громко хлопает и превращается в обыкновенную пружину. Если вы смогли своевременно отыскать поврежденные участки, нужно их загерметизировать, что способствует продлению служебного срока аппарата. Однако если поврежденное место слишком велико, то не получится выполнить ремонт доводчика двери своими руками и придется покупать новый доводчик.
Поломка рычажного узла. Наиболее частой является нарушение целостности штанг. Однако эта часть механизма всегда видна, поэтому её состояние можно оценить визуально. Большие силовые воздействия могут её вывести из строя, став причиной изломов, изгибов, искривлений или повреждений креплений. Не очень серьезные изъяны штанги вы сможете исправить при помощи обыкновенной сварки. Если произошла поломка крепежного соединения, то возможно провести ремонт, купив новые оригинальные детали, которые подходят по размеру, способу крепежа и форме посадочной части.

Регулировка дверного доводчика своими руками

Значительные нагрузки при интенсивной эксплуатации дверного доводчика нередко провоцирует разладку всей системы. Поэтому за ней рекомендуется внимательно следить и обслуживать её несколько раз в год, особенно при смене погоды. Но если система все-таки начала работать со сбоями, то вам стоит узнать, как регулируется доводчик двери.

Процедура регулировки доводчика включает в себя несколько моментов, главный из которых - изменение скорости движения. В случае слишком медленного открывания дверного полотна нужно провести регулировку уровня сжатия пружины с помощью соответственной фиксирующей гайки. Скорость хода дверцы устанавливается посредством вращения первого клапана (против и по ходу часовой стрелки).

Вы можете крутить первый клапан не более чем на 2 оборота, что оговаривается производителями дверных доводчиков. Второй клапан отвечает за дохлоп - промежуток, когда дверка находится в состоянии 10 - 15 градусов до момента полного закрытия. Более дорогие модели имеют в своей конструкции еще и третий клапан, что необходим для регулировки скорости закрытия двери под углом 80-90 градусов.

Если в корпусе доводчика используется специализированное масло, то вы можете с наступлением зимы заметить, что скорость доводчика падает в холодную пору, а летом механизм наоборот ускоряется. Объясняется это тем, что вязкость жидкости зависит от температуры. Поэтому с наступлением зимних холодов необходимо дополнительно настроить доводчик двери посредством регулирования первого клапана.

Зачастую возникает необходимость задержки открытой двери в таком положении на некоторое время. Увеличение задержки дверного полотна перед закрытием можно достичь путём процедуры более тугого затягивания специального фиксатора. Эту манипуляцию принято выполнять тогда, когда дверка открыта примерно на 95 - 100 градусов. Контроль открытого положения двери также осуществляется с помощью определенной опции дверного доводчика.

Если дверь необходимо долго держать открытой - для перемещения мебели или проветривания помещения, то стоит воспользоваться функцией доводчика hold-open. Такое устройство оснащено рычагом фиксации дверки в открытом положении. Вам следует открыть дверцу на 90-95 градусов и затянуть фиксатор. После таких манипуляций дверь будет закрываться в обыкновенном режиме, если вы будете её открыть на меньший угол, чем 90°. Если же вы откроете дверь шире, она зафиксируется и останется открытой, пока вы не потянете на себя, тем самым сняв фиксацию.

В некоторых случаях может понадобиться провести изменение угла распахивания дверки. При необходимости можно изменить угол распахивания двери с помощью специального клапана, который следует повернуть за или против часовой стрелки. Главное при выполнении регулировки доводчика не нарушить функционирования системы: нельзя винт прокручивать больше чем на 2 полных оборота, нежелательно винт закручивать до упора, запрещается выкручивать полностью гайки и регулировочные винты.

Если вы испробовали все выше перечисленные советы по поводу, как настроить доводчик двери, но ничего не помогло, то возможно вся проблема кроется в неправильной установке. Проверьте вертикальность монтажа двери и правильность установки доводчика. Проверьте размещение гайки, которая регулирует силу натяжения пружины, помните, что она должна располагаться напротив дверной петли. Рычаг должен быть такой длины, чтобы он к коробке двери располагался под прямым углом. При наличии самых малейших подозрений, что вы неверно установили доводчик, рекомендуется его снять и поставить по всем правилам.

Таким образом, без особых расходов, имея в распоряжении отвёртку и 5 минут свободного времени, и зная методику, как регулировать доводчик двери, вы сможете самостоятельно настроить этот механизм. Главное при этом помнить о некоторых особенностях работы, которые позволяют не нарушить правильное функционирование системы.

Задача механизмов – обеспечивать плавное открывание/закрывание дверных полотен с регулируемым усилием и скоростью, делать паузу в открытом положении для облегчения прохода людям с особыми потребностями. Такие параметры функционирования дверей исключают стуки и поломки механизмов из-за чрезмерных механических усилий. Для выполнения поставленных задач требуется энергия, она аккумулируется во время открывания дверного полотна. Как работает механизм, мы подробно рассмотрим немного ниже, а сейчас надо ознакомиться с их видами.

Таблица. Виды доводчиков двери

Тип доводчика	Краткое описание и технические параметры
	Традиционная и самая простая модель. При открывании двери металлический рычаг сжимает пружину, в дальнейшем она возвращается в исходное состояние и закрывает полотно. Пружинные доводчики очень надежные и дешевые, но имеют один неприятный недостаток – двери сильно хлопают. Это не только раздражает пользователей, но и становится причиной поломок дверных замков.
	Более современный механизм, имеет скользящую (слайдовую) по специальной направляющей металлическую тягу. Применяется чаще всего для межкомнатных дверей с небольшим весом. Тяжелые полотна имеют значительный момент инерции, что усложняет работу механизма.
	Более надежный и самый распространенный вариант, очень надежное устройство. Универсального назначения, не имеет ограничений по весу и размерам дверей.

Покупая любые механизмы надо всегда иметь в виду простую зависимость: чем проще устройство – тем оно надежнее. Это аксиома для всех инженерных конструкций, имейте ее в виду во время принятия окончательного решения.

Цены на доводчики для дверей

Доводчики для дверей

Типы доводчиков по способу монтажа

Механизмы могут фиксироваться в различных местах, потребители самостоятельно решают, какой тип им подходит более всего.

Устройство механизма доводчика

Не понимая устройства и принципа работы механизмов очень сложно правильно выполнять регулировки. Для того чтобы предвидеть, к каким последствиям приводит неквалифицированное вмешательство в заводские регулировки, надо ознакомиться с назначением каждого элемента доводчика.

Зубчатая шестерня. Главный элемент механизма, изготавливается из прочных легированных сталей, поверхность закаляется токами высокой частоты. Входит в зацепление с поршнем доводчика. По высоте регулируется специальным винтом, в верхней части к шестерне прикреплена металлическая рейка для передачи усилий.
Шестерня — главный элемент механизма
Поршень. Совершает внутри корпуса возвратно-поступательные движения, одновременно или поочередно закрывает/открывает технологические отверстия перетока масла. Одна часть поршня упирается о пружину. Поршень имеет идеально отшлифованные поверхности, скользящие по цилиндру. Во время движения зубья поршня вращают зубчатую шестерню, управляющую положением и режимом движения дверей, а масло перетекает из одной полости в другую.
Регулятор скорости. Специальный винт с масляным сальником, установлен в корпусе на резьбе. При закручивании уменьшается технологическое отверстие перетока масла, изменение объема происходит медленнее. Дверь открывается с трудом, угловая скорость заметно уменьшается.
Регулятор плавности хода. Не доходя до конца цилиндра поршень закрывает отверстие, отвечающее за скорость закрытия дверей и открывает следующее, отвечающее за плавность хода при касании с дверной коробкой. Принцип регулирования не отличается от вышеописанного, только закручивать/откручивать надо другой болтик. Изменение скорости закрывания происходит перед самым закрытием дверного полотна.
Система защиты. С двух сторон поршень имеет шариковые клапаны, их пружины рассчитываются по максимальным усилиям. Если на двери воздействуют критические нагрузки, не предусмотренные рекомендациями по эксплуатации, то срабатывают предохранительные клапаны и масло перетекает с одной части механизма в другую. За счет этого минимизируется вероятность механических поломок шестерней и рычагов, доводчик не отрывается от дверного полотна.

Пошаговая инструкция по регулировке

Для примера мы рассмотрим только одну модель механизмов. Изучив алгоритм работ, вы сможете регулировать и другие виды, принципиальной разницы по устройству они не имеют, отличия носят только внешний характер.

Шаг 1 . Снимите декоративную крышку корпуса. Она фиксируется защелками, для освобождения достаточно потянуть на себя.

Шаг 2 . Отрегулируйте длинную тягу, она должна располагаться строго параллельно каналу. Регулировка делается в несколько этапов.

Практический совет. Для лучшего дожима следует установить тягу под углом примерно 8° к каналу. За счет такого положения пружина дополнительно сжимается, на дверное полотно действует постоянное усилие.

Шаг 3 . Прикрепите тягу к скользящему каналу. Ее надо нажать, повернуть на 8°, а вырез зацепить за технологический выступ. Шестигранным ключом закрутите винт фиксации. Проверьте функциональность дверей — если они с большой силой ударяются о коробку, то надо заняться дополнительной регулировкой.

Шаг 4 . Отрегулируйте скорость закрывания полотна. Это делается винтом «С», при его закручивании/откручивании изменяется пропускная способность отверстия. В нижней части винта есть клапан, который регулирует степень перекрытия отверстия. Добейтесь нужной для вас скорости, регулировки придется делать несколько раз для достижения требуемого эффекта.

Шаг 5 . При помощи клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр устраняет громкие хлопки полотна, уменьшает нагрузи на замок, увеличивает срок эксплуатации элементов. Конечная скорость закрывания должны быть примерно в два раза меньше основной.

Шаг 6 . Усилие для открывания регулируется нижним клапаном «В». Этот так называемый тормоз, не позволяет открывать двери сквознякам, животным, маленьким детям. Еще одна задача тормоза – ограничивать максимальное открытие, не допускать резких ударных нагрузок на механизм.

Винт «В» регулирует усилие открывания двери

Шаг 7 . Современные устройства имеют очень важную функцию – задержку закрывания. Двери некоторое время остаются в открытом положении, за это время в помещение попадают люди на инвалидных колясках, спокойно заходят родители с маленькими детьми и детскими колясками, пожилые. Функция регулируется клапаном «D». Добейтесь требуемой задержки закрывания путем изменения размера проходного отверстия. Чем меньше его площадь, тем меньше масла оно пропускает, тем больше по времени задержка.

Интервал закрывания двери регулируется винтом «D»

Шаг 8 . Отрегулируйте усилие закрывания. Дело в том, что довольно часто при закрывании полотна доводчиком дверной замок не защелкивается.

Важно. Перед регулировкой проверьте работоспособность дверного . Довольно часто проблемы с закрытием могут возникать из-за его поломок.

Усилие закрывания регулируется при помощи большой пружины, она сжимается специальным винтом.

Еще раз проверьте все регулировки. Если вы полностью удовлетворены работой доводчика, то установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик длительное время работает в выставленных режимах.

Во время регулировки никогда не откручивайте полностью винты. Как вы уже знаете, емкость механизма заправлена маслом, при выкручивании винтов оно оттуда вытечет. Заправить масло самостоятельно без воздуха очень сложно. А если будет воздух, то работа доводчика станет непредсказуемой. Двери то беспричинно замедляются, то ускоряются, каждый раз алгоритм движений меняется. Простые регулировки ситуацию не исправляют.

Как увеличить срок эксплуатации

Есть несколько простых советов, выполнение которых исключает вероятность механических поломок и продлевает срок эксплуатации устройств.

Всегда принимайте во внимание условия пользования доводчиком. Если он устанавливается на двери общественных зданий, то частота открывания/закрывания резко увеличивается. Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки. Для таких потребностей надо выбирать самые надежные доводчики. На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость.
Следите, чтобы дверь использовалась по прямому назначению, а не служила барьером для животных, игрушкой для детей и т. д. Не надо увеличивать массу дверного полотна. Мы уже упоминали, что чем больше вес дверей – тем выше показатели инертности, а они крайне негативно влияют на механизм.
Никогда не беритесь за установку или регулировку устройства, не ознакомившись с инструкцией, не понимая принципа действия элементов доводчика, не предвидя возможные последствия своих вмешательств.
Не покупайте механизмы неизвестных компаний. Дело в том, что они имеют много соединений, требующих высокой точности обработки поверхностей деталей. При малейших отклонениях в технологии появляются протечки масла. Исправить проблему простой доливкой масла невозможно, надо делать сложный ремонт. На это требуется много времени и денег, а результат еще неизвестен. Намного выгоднее сразу покупать дорогостоящие, но качественные товары известных европейских компаний.

О том, какие функции встречаются в дверных доводчиках, для чего они и всегда ли так необходимы.

1.КАКИЕ ФУНКЦИИ СУЩЕСТВУЮТ И КАК ОНИ РАБОТАЮТ?

В доводчиках двери Palladium, как и в любых других верхних доводчиках с зубчатым приводом, есть базовые и дополнительные функции.

Базовые функции – это общая скорость закрывания (Close Speed) и скорость доводки (Latch Speed). Дополнительные: ветровой тормоз (Back Check), задержка закрывания (Delay Action) и фиксация в открытом положении (Hold Open). Все функции работают независимо друг от друга. И все, кроме фиксации в открытом положении, можно регулировать.

Объясним, как все это работает. Корпус доводчика заполнен вязким машинным маслом. Также в нем есть пружина, поршень и гидравлическая система, состоящая из каналов, по которым масло перемещается туда-сюда. Открывая дверь, мы воздействуем на поршень, а он сжимает пружину. В это время масло перетекает из своей начальной точки в другую часть корпуса.

Когда мы отпускаем ручку, пружина разжимается и давит на поршень – дверь начинает закрываться. Одновременно с этим пружина толкает масло. Оно проходит по каналам и через клапаны перетекает в канал, из которого оно начало свой путь. Поэтому управляемая доводчиком дверь не просто закрывается, а делает это плавно.

Идея в том, чтобы с помощью регулировочных винтов частично перекрывать нужный канал, контролируя скорость перетекания масла, а с ним и плавность закрытия двери. Регулируются винты отверткой. Главное – не выкручивать их против часовой стрелки на два и более оборота от заводской установки, а то винт может выпасть, а доводчик – протечь. Вообще, чтобы ощутить изменение в ходе двери, достаточно подкрутить винт на 1/8-1/4 оборота.

Мы рассказали, как работают функции верхнего доводчика. А теперь разберем каждую из них отдельно. Правда, имейте в виду, что все значения (градусы, секунды) примерные и приводятся для монтажа доводчика стандартным способом (перпендикулярный рычаг).

2.РЕГУЛИРУЕМАЯ СКОРОСТЬ ЗАКРЫВАНИЯ (CLOSE SPEED)

[Что делает]

Ускоряет или замедляет закрывание двери в диапазоне до 15°. То есть на пути из состояния «дверь распахнута» до состояния «дверь вот-вот закроется».

[Описание]

Настраивая скорость, избегайте крайностей. Если доводчик закрывает распахнутую дверь быстро (менее 4 секунд), это создаст неудобства детям, пожилым и инвалидам. Если медленно (более 7 секунд), и дверь входная – зимой в помещение можно напустить холод.

Обратите внимание: в доводчиках с задержкой (Delay Action) закрывания функция Close Speed активизируется на отрезке от 69° до 15°. Скорость движения полотна на отрезке от 180° до 70° зависит от того, как вы настроили задержку закрывания.

[Как отрегулировать]

Поверните соответствующий винт по часовой стрелке, чтобы дверь закрывалась медленнее. Если хотите ускорить закрывание, поверните винт против часовой стрелки.

Все модели Palladium и «Фабрики замков»

3.РЕГУЛИРУЕМАЯ СКОРОСТЬ ДОВОДКИ (LATCH SPEED)

[Что делает]

Ускоряет или замедляет закрывание двери в диапазоне от 15° до 0° (в самом конце движения полотна).

[Описание]

Эта функция нужна для автоматического захлопывания. Если ускорить доводку, то управляемая доводчиком дверь будет делать «рывок на финише». Этого хватит, чтобы она вошла в уплотнитель и закрылась на механическую защелку (для магнитных замков доводка не нужна). И наоборот. Если уплотнителя и механической защелки нет, прихлоп можно уменьшить. К тому же так будет меньше грохота и случаев защемления пальцев.

[Как отрегулировать]

Поверните винт по часовой стрелке, чтобы уменьшить доводку. Если ее нужно увеличить, поверните винт против часовой стрелки. Важно: сначала отрегулируйте скорость закрывания и только потом – скорость доводки, а не наоборот!

[Доводчики двери с этой функцией]

Все модели Palladium и «Фабрики замков».

4.РЕГУЛИРУЕМЫЙ ВЕТРОВОЙ ТОРМОЗ (BACK CHECK)

[Что делает]

Ограничивает резкое распахивание или захлопывание двери на отрезке от 70° до 180° (зависит от регулировки).

[Для чего]

Чтобы ветер и хулиганы не смогли стучать дверью о стену, нанося вред петлям и ручкам. Эта опция подходит для наружных дверей и входных групп с высокой проходимостью и риском вандализма (учебные заведения, торговые центры, больницы и т. д.). Также рекомендуем, если помещение находится в ветреной местности.

[Описание]

При резком движении двери вред наносится не только фурнитуре и стене, но и доводчику. В особенности – подпружиненному поршню. На нем есть уплотняющая манжета из полиуретана. Если с силой распахнуть или захлопнуть дверь, то гидравлический удар придется как раз на манжету. Она к таким нагрузкам не готова, поэтому, скорее всего, лопнет и протечет. Но даже если манжете повезет, может пострадать рычажная тяга доводчика.

Чтобы всего этого не произошло, доводчик оснащают гидравлическим «ветровым тормозом». Он работает как подушка безопасности для двери.

Ветровой тормоз нельзя отключить, но пользоваться дверью он не мешает. Дело в том, что сопротивление доводчика пропорционально скорости движения полотна. То есть амортизация включается, только когда дверь движется быстро, с рывком. А если плавно, как обычно, то никакого сопротивления вы не почувствуете. К тому же всегда можно подкрутить винт регулировки, выставив нужный угол и жесткость амортизации.

[Как отрегулировать]

Поверните винт ветрового тормоза по часовой стрелке, чтобы амортизация была жестче и раньше срабатывала. Если хотите ослабить амортизацию и позволить двери распахиваться сильнее – поверните винт против часовой стрелки.

Доводчики двери с этой функцией. Palladium 1085 BC, 10120 BC, 10600 BC/DA

5.РЕГУЛИРУЕМАЯ ЗАДЕРЖКА ЗАКРЫВАНИЯ (DELAY ACTION)

[Что делает]

В несколько раз замедляет скорость закрывания двери на отрезке от 180° до 70°. После преодоления угла 70° дверь закрывается с обычной скоростью. Максимальное время задержки зависит от угла закрытия двери, выставленных регулировок и может составлять до 35 секунд.

[Для чего]

Больше не нужно просить окружающих, чтобы они придержали вам дверь, если надо занести коробки, провезти коляску или тележку.

[Описание]

Доводчики двери с функцией Delay Action подходят для хозяйственных помещений (склады, кладовые, подсобки и т. д.). Задержки до 35 секунд достаточно, чтобы рабочие смогли поставить груз, открыть дверь, поднять груз и внести его в помещение. Еще эта функция полезна в медицинских учреждениях и домах престарелых. Персоналу больниц и госпиталей будет проще вносить носилки и прокатывать тележки. Пожилые и пациенты в инвалидном кресле смогут безопасно пользоваться дверью.

«Задержку закрывания» нельзя отключить, но можно уменьшить до нескольких секунд. Имейте это в виду, если собираетесь установить доводчик с такой функцией на двери с высокой пропускной способностью (например, в крупных торговых центрах). Также это не лучший вариант для входной двери в постоянно кондиционируемом помещении.

[Как отрегулировать]

Поверните соответствующий винт по часовой стрелке, чтобы увеличить время задержки. Если долгая задержка вам ни к чему (например, в минусовую температуру на входных дверях), то поверните винт против часовой стрелки.

[Доводчики двери с этой функцией]

Palladium 10600 BC/DA

6.ФИКСАЦИЯ ОТКРЫТОГО ПОЛОЖЕНИЯ (ФОП, HOLD OPEN)

[Что делает]

Стопорит дверь и не дает ей закрыться, когда она открыта под углом >70°-80°.

[Для чего]

Чтобы оставить дверь открытой для прохода группы людей, проноса груза, провоза тележки, коляски и т. д. Или для проветривания или уборки.

[Описание]

ФОП – полезная опция для внутренних дверей, заменяющая напольный фиксатор. Когда вы открываете дверь на угол 70-80° или шире, она стопорится и остается открытой. Чтобы она затворилась, «помогите» ей: потяните за ручку к проему. Как только угол между полотном и проемом сократится до <70°, дверь начнет автоматически закрываться.

На разных доводчиках ФОП реализуется по-разному. В одних моделях – за счет складного рычага. В других (в том числе Palladium) – с помощью внутреннего нерегулируемого клапана.

Имейте в виду, что ФОП нельзя отключить. Обычно это не критично, так как большинство людей открывают двери всего на 50-60° (если хотите – проверьте, как это делаете вы). Но если вы твердо уверены, что ФОП будет вам мешать, то можете купить доводчики двери без этой функции, но с той же нагрузкой. Например, моделям Palladium 1025 D, 1045 D (с ФОП) соответствуют модели 1025 ST, 1045 ST (без ФОП).

[Как отрегулировать]

Никак. Эта функция не регулируется и не отключается.

[Доводчики двери с этой функцией]

Palladium 1025 D, 1045 D

7.В ЗАКЛЮЧЕНИЕ: ПОДБИРАЙТЕ ДОВОДЧИК ПО МАССЕ И РАЗМЕРАМ ДВЕРИ

Функции функциями, но главные критерии при выборе доводчика – масса и габариты дверного полотна. Если выбрать маломощное устройство, дверь не будет захлопываться, а доводчик быстро сломается или протечет. И наоборот: поставите на легкое полотно доводчик с нагрузкой 85-120 кг – дверь будет тяжелее открываться. К тому же многократно возрастет нагрузка на петли.

Теги: доводчик двери
