Проводка под люстру с двумя клавишами. Подключаем люстру с тремя проводами к двойному выключателю
Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:
- сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
- монтаж люстры на потолок.
Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?
Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.
- Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
- Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N – обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод то это фаза и его следует отметить, так как по нему проходит напряжение.
- После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,
они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.
Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.
Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.
- От количества проводков, которые выходят из люстры;
- От количества проводков, которые торчат из люстры;
- От количества клавиш на выключателе.
В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.
Вариант № 1 Два провода на потолке и два провода на люстре.
Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

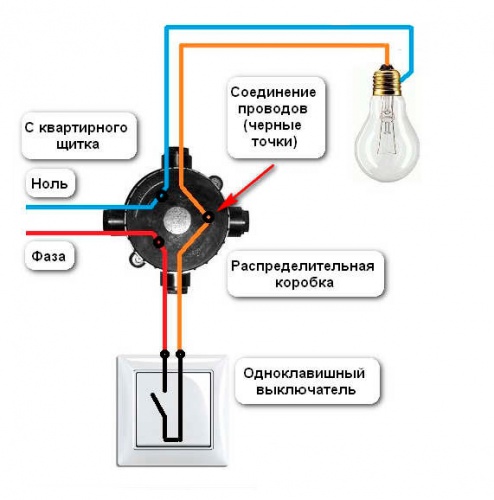

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.
На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод – это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

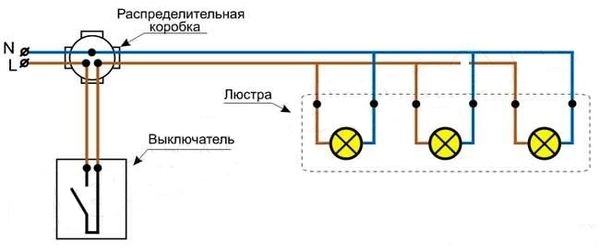

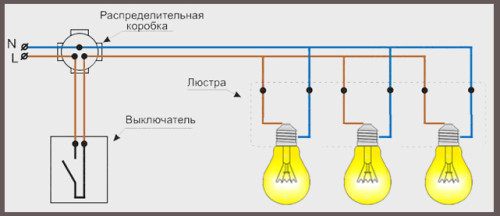

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.
Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.
Вариант № 2 Два провода на люстре и три провода на потолке.
В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.
Вариант № 3 Три и более провода на люстре и два провода на потолке
В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.
Вариант № 4 Три и больше проводов на люстре и три провода на потолке.
Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:
Провод фазный L1
Провод фазный L2
Нулевой провод N
Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.
Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.
Подключение в таком виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.
Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.
А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.
Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая – одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.
Вариант №5 Три и более провода на люстре и четыре на потолке.
Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ – что обозначает заземляющий проводник. Оставшиеся провода – это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

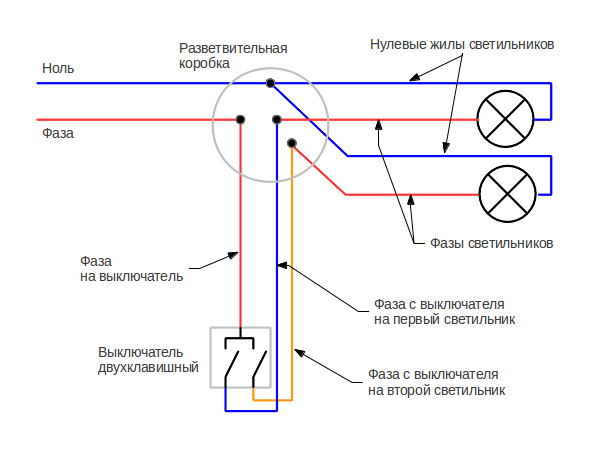

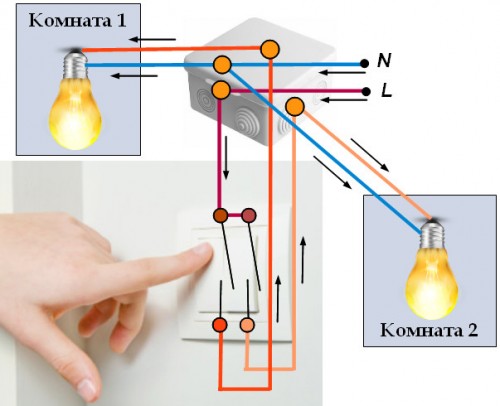

Как подключить несколько люстр к одному выключателю?
Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.
Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.
Как подключить люстру на два разных выключателя?
Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.
На рисунке видно, что в проходном выключателе присутствует три контакта:
- общий, который дает вывод для подключения к люстре или к проводу с фазой
- два других с их помощью выключатели подобного типа соединяются между собой.
Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.
Галогенные лампы – преимущества их использования и схемы подключения.
Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.
Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.
Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.
Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.
В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.
У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.
Люстра с пультом управления – роскошь или удобство?
Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.
Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.
Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
На днях я производил замену старой люстры на новую пятирожковую.
Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.
Для начала нужно позаботиться о личной электробезопасности. Отключаем в необходимый автоматический выключатель, на питающих проводах у люстры или однополюсного индикатора и только после этого приступаем к работе.
Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.
Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах , но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.
Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).
И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.
Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.
Разбираемся с проводами, выходящими из потолка
Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.
Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).
А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.
Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.
- фаза от первой клавиши выключателя (L1)
- фаза от второй клавиши выключателя (L2)
- ноль (N)
Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:
Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.
Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.
Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.
Как подключить люстру через двухклавишный выключатель
Вот схема подключения люстры, состоящей из пяти ламп.
- фаза L1 (оранжевого цвета)
- фаза L2 (желтого цвета)
- ноль N (синего цвета)
Разбираемся с проводами люстры
Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.
В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.
Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.
Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.
Все соединения проводов я буду выполнять с помощью двух- и трехпроводных . Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.
Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.
Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.
Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).
Получилось следующее.
Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.
Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов. Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.
Ну нравятся мне клеммы этой серии.
Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.
Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.
Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.
В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».
Снял я старый выключатель и причина его неисправности была на лицо.
У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.
Снялся переключатель в месте с накладкой, а должен сниматься отдельно.
Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.
Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).
Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно , и он то же был «Powerman».
А вот теперь можно проверить работу новой люстры. Работает исправно!
P.S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.
Прочитав название статьи, наверняка кто-нибудь обязательно скажет – «зачем про э то-то писать, с такой работой любой хозяин квартиры сам сможет справиться». Да, конечно, установка и подключение люстры не относится к работам высшей категории сложности, однако, и эти процессы имеют специфические нюансы, от которых, кстати, зависит и безопасность проживания в квартире.
Люстра подключается к электричеству, а все электроприборы при их неправильной установке становятся источником опасности — поражения электротоком или даже возникновения пожара. Кроме того, этот осветительный прибор зачастую достаточно массивен, и может причинить немало неприятностей при ненадёжном его закреплении на потолке. Таким образом, весь комплекс пр облем, связанных с тем, как подключить люстру своими руками, условно разбивается на два направления – обеспечение правильного подключения ее к электросети и надёжное и максимально красивое ее размещение на плоскости потолка.
Узнайте полезную информацию, из нашей новой статьи.
Что учесть при выборе люстры
Понятно, что подавляющее большинство владельцев квартир выбирают этот осветительный прибор, опираясь, прежде всего, на его внешнее дизайнерское исполнение, так, чтобы оно соответствовало общему интерьерному оформлению помещения. Однако, при этом никак нельзя забывать и о некоторых других аспектах выбора.
- Общая световая мощность люстры должна соответствовать размерам и виду помещения, для которого она предназначается. Существуют определенные нормы освещенности , которые вкратце можно представить следующим образом:
— Для помещений, где требуется мягкий рассеянный, приглушенный свет (типичный пример – спальная) следует исходить из 10 ÷ 12 Вт/м² площади.
— Для помещений со средним уровнем общей освещённости (кухня, ванна, санузел) или там, где предполагается установка дополнительного освещения конкретных рабочих мест (кабинет или детская) норма составит от 15 до 20 Вт/м².
— Для комнат с яркой освещённостью (гостиная) это показатель принимают равным 20 Вт/м².
В соответствии с вычисленной мощностью следует подбирать осветительный прибор с требуемым числом рожков. Важный нюанс – ни в коем случае нельзя поднимать общую освещенность , используя более мощные лампы, чем разрешено производителем. Материал плафонов, патронов, сечение внутренней проводки могут быть не рассчитаны на повышенные нагрузки, и это приведет к порче прибора или даже к пожароопасной ситуации.
- Размеры осветительного прибора должны гармонировать с общими размерами помещения. Нелепо будет смотреться огромная люстра в достаточно тесной комнате, или же, наоборот, слишком маленькая просто потеряется на плоскости потолка обширного зала.Дизайнеры рекомендуют исходить из следующих соображений:
— Оптимальный диаметр люстры можно ориентировочно определить по формуле:
D = ( L + S) × 10
D – диаметр люстры в сантиметрах
L и S – длина и ширина комнаты соответственно, в метрах.
Так, к примеру, для помещения размерами 5 × 3 м оптимальным вариантом будет люстра диаметром 80 см.
- От высоты помещения зависит тип выбираемой люстры. Если потолки в комнате невысокие, порядка 2,5 м , то лучше отдать предпочтение потолочному варианту осветительного прибора, так чтобы от пола до него было не менее 2,0 ÷ 2,2 м . Подвесной вариант будет уместен в помещении с высокими потолками, и здесь длина подвеса будет определяться только соображениями эстетичности.
- Обязательно следует сопоставить тип и материал потолка с весом люстры и способом ее подвешивания – об этом будет рассказано ниже.
- Люстры чаще всего продаются в разобранном виде, поэтому особое внимание комплектности, соответствию резьбы на всех разборных деталях, целостности декоративных элементов. Обязательно проверить наличие четкой и понятной инструкции по монтажу изделия.
- К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. На таких изделиях могут устанавливаться патроны из низкосортного пластика, который не рассчитан на высокие температуры. Выдадут контрафакт некачественный монтаж электрической части, скрутки проводов, отсутствие клеммных соединений и т.п . Часто приходится самостоятельно проводить перекоммутацию проводов , их распайку и изоляцию по всем правилам. В особенности это касается «навороченных» люстр со светодиодными дополнительными контурами, блоками питания или трансформации тока, устройствами дистанционного управления и т.п . Чтобы не брать на себя эти лишние хлопоты, лучше подобрать изделие с действительно качественной кабельной и электротехнической «начинкой», потребовать в магазине сборки и проверки работоспособности изделия.
Цены на люстры и потолочные светильники
Люстры и потолочные светильники
Разбираемся с проводами на люстре и на потолке
Не будем в данной статье рассматривать особо сложные варианты с люстрами, напичканными электроникой – их установка в большинстве случаев однозначно потребует услуг соответствующего квалифицированного специалиста. А вот обычную люстру самостоятельно подключить должен суметь каждый.
Прежде всего, несколько теоретических вопросов их области домашней электропроводки. Как известно, электропитание в наших краях организовано со стандартным напряжением 220 В и частотой 50 Гц. Бытовая разводка осуществляется по двум проводам – фазовому и нулевому. Если в доме предусмотрен контур заземления (в современном жилье это становится необходимостью и чаще всего, в новостройках этот вопрос заранее предусмотрен), то в проводку включается третий провод, подключенный к заземляющей шине.
Существует общепринятая цветовая маркировка проводов однофазной электрической сети:
Характерный нюанс— если нулевой провод всегда имеет голубую или синюю окраску, а заземляющий контакт – желто-зелёную , то расцветка фазного провода может варьироваться:
Нередко в одном кабеле может быть собрано несколько фазных проводов одного или нескольких цветов – это используется, в том числе, и при подключении осветительных приборов, для переключения различных режимов их работы:
В идеале, и на люстре, и на домовой проводке должна использоваться такая цветовая маркировка. Однако, практика показывает, что и в том, и в другом случае это правило не всегда соблюдается. Например, в домах старой постройки для проводки использовались алюминиевые или медные провода в одноцветной изоляции. В этом случае придется разбираться с ними самостоятельно.
Особое внимание при работе с электропроводкой следует уделить мерам безопасности. Категорически запрещено касаться оголенных проводов незащищенными руками, если не выключена общее питание сети. Необходимо надеть обувь на резиновой подошве. Для работы под потолком нужно предусмотреть надежную основу – неустойчивая табуретка или тумбочка могут привести к потере равновесия, падению и травме. Для этих целей лучшим вариантом будет стремянка, установленная на резиновый коврик.
1. Итак, самый простой вариант – из отверстия на потолке выходит кабель с двумя проводами. Понятно, что один из них фазовый, а другой нулевой. По существующим правилам нулевой должен идти непосредственно на распределительную коробку, а фазовый – прерываться на выключателе. Тем не менее проверить не мешает – очень часто электрики этим вопросам «не заморачивались».
- Для проверки необходимо иметь специальный прибор – индикатор фазы. Чаще всего он исполняется в виде отвертки с прозрачным корпусом, хотя современные модели могут иметь и другое исполнение, в том числе даже с индикацией величины фазного напряжения.
- Прежде всего, необходимо полностью обесточить комнату или всю квартиру на распределительном щитке. Это необходимо для того, чтобы тщательно зачистить провода от изоляции и окислов на длину 5 ÷ 8 мм. После зачистки провода разводятся максимально в стороны, чтобы исключить их замыкание. После этого включают автомат на щитке.
- Затем, при выключенном положении выключателя последовательно проверяются оба провода. Ни один не должен показать наличия фазы. Если же на одном проводе фаза есть – значит проводка в доме выполнена неправильно – на выключателе, судя по всему, прерывается «ноль». Изменить в данном случае что-либо весьма сложно – просто это следует иметь в виду, проявляя особую осторожность при дальнейшей работе.
- Аналогичным образом проверяется фаза при включенном положении выключателя. В результате буде выявлен фазный провод, который можно пометить определенным образом (маркером или цветной изолентой).
2. В случае если в комнате установлен выключатель с двумя и более клавишами, то из потолочного отверстия должно походить соответствующее количество фазных проводов. Проверка проводится так же, как описано выше, с маркировкой каждой фазы отдельно, в соответствии с расположением клавиш выключателя.
Подобную проверку следует провести даже , в том случае, если установлена проводка с цветовой маркировкой – просто, чтобы исключить ошибки электрика, когда-то ее монтировавшего.
3. Теперь — о кабельной части самой люстры.
- Проще всего, когда люстра одно- или двух-трех рожковая, без разделения их на группы. Все провода от патронов собраны в две контактных группы – нулевую и фазовую. Если есть провод заземления, то он обычно присоединен к металлическому корпусу светильника.
- В случае когда потребуется разделение рожков с патронами на две или более групп, то все синие «нулевые» провода соединяются в одну связку, а фазовые делятся на несколько, по количеству клавиш на выключателе.
Очень часто на люстрах это видно достаточно наглядно, и особого труда подобная коммутация не составит.
Самый простой случай: все провода — как на ладони
- И в том, и в другом случае связки скрутки проводов следует хорошенько пропаять и разместить в клеммной винтовой колодке или отдельных пружинных клеммах.
- Несколько сложнее разобраться, когда устройство люстры не дает возможности визуально понять ее внутреннюю разводку. Однако и здесь можно разобраться, прозвонив в се выходящие провода с помощью мультитестера. Для этого в патроны можно последовательно вкручивать лампу накаливания (энергосберегающая люминесцентная в данном случае не поможет), и опытным путем выяснить, какой рожок от какого провода запитывается . После этого уже будет несложно распределить рожки по группам.
Для «прозвона» скрытых проводов понадобится мультитестер
Существуют и другие методы определения внутренней проводки люстры, основанные на вычислении сопротивления цепи с вкрученными во все патроны лампами одного номинала, но на практике все же, наверное, легче просто прозвонить каждый рожок.
Итак, результатом проверки цепей люстры и стационарной проводки в комнате должны стать четкое понимание схемы, подготовленные к коммутации и промаркированные провода на потолке и группы контактов на самом осветительном приборе.
Видео: схема подключения пятирожковой люстры к двухклавишному выключателю
Крепление люстры на потолке комнаты
Если с электрической часть все стало понятно, необходимо обеспечить надежное крепление люстры на потолке. Технология работы зависит и от конструкции люстры, и от вида потолочного покрытия.
Подвешивание люстры на крюке
Это – старый и проверенный способ монтажа люстр, у которых для этих целей предусмотрена специальная петля, кольцо или крючок.
В старых многоэтажных домах подвесные крюки устанавливались в потолочные отверстия еще на стадии строительства. Если он стоит, то проблемой меньше, правда, не помешает все же проверить его на прочность. Для этого необходимо подвесить груз с общей массой, вдвое превышающей вес планируемой к установке люстры. Если такая нагрузка с легкостью выдерживается, то особых опасений возникать не должно.
А что делать, если старый крюк ненадежный или его состояние не внушает уверенности в том, что он выдержит нагрузку? Ничего страшного, можно установить его и самостоятельно.
С деревянным потолком проблем быть не должно в принципе – туда легко ввертывается крюк-шуруп.
С бетонной плитой перекрытия могут быть различные решения:
— Можно подвесить крюк на поперечном стальном стержне, который вводится к кабель-канал плиты. При этом следует соблюдать осторожность, чтобы не повредить стержнем проходящей там проводки.
— Другой вариант со старым отверстием в потолке – вставить в него крюк с фиксатором-«бабочкой». Пройдя в кабель-канал, «крылья» этого крепления распрямятся и создадут необходимую опору, и останется лишь зафиксировать весь подвес шайбой и гайкой.
Крюк с пружинным фиксатором-«бабочкой»
— Если это вариант невозможен, например, в случае, когда «штатный» проем для крюка отсутствует, необходимо будет высверлить в бетонном перекрытии отверстие под пластиковый дюбель, но лучше все же – под металлический анкер с кольцом или крюком.
Перед сверлением нелишним будет оценить направление проводки от распределительной коробки к выходу на потолке, чтобы случайно буром не перебить кабель или не нарушить его изоляцию.
Если при сверлении попалась внутренняя полость плиты, применяют специальный металлический дюбель для пустотных конструкций – при его вкручивании образуется «юбка», надежно удерживающая крепежный элемент в перекрытии.
После установки любого вида крюка следует его протестировать на на грузку – так, как было описано выше. Рекомендуют после этого выступающую металлическую часть заизолировать, обмотав ее изолентой или надев на нее термоусадочную трубку соответствующего диаметра с последующим прогревом.
Если крюк надежен , можно подвешивать люстру за штатное крепление. Обязательно следует выключить общее электропитание помещения, для того чтобы соединить контактную часть. Провода соединяются клеммными разъемами – скрутки не допускаются, так как на них могут возникнуть искрения с плавлением изоляции. Подключение осуществляется в полном соответствии со схемой разводки, про которую было написано выше.
Место контактного соединения проводов и подвеса на крюке обычно закрывается декоративным стаканом (колпаком).
После окончания монтажа следует включить электропитание на щитке, затем – на выключателе, чтобы сразу убедиться в отсутствии коротких замыканий. Не помешает проверить индикатором отсутствие фазы на металлическом корпусе люстры. Если все нормально, то при выключенных клавишах выключателя вкручиваются или вставляются в патрон необходимые лампы и проверяется практическая функциональность всех рожков люстры во всех режимах включения.
После проверки можно приступить к окончательному монтажу люстры – установке плафонов, подвеске всех съёмных декоративных деталей и т.п ., согласно приложенной к изделию инструкции по сборке.
Установка люстры на монтажную планку
Многие выпускаемые люстры, особенно предназначенные для невысоких помещений, не подвешиваются на крюках, а устанавливаются с помощью винтовых крепёжных элементов на специальную монтажную планку, закрепленную на потолке. Это значительно улучшает надежность общей установки, так как нагрузка равномерно распределяется по нескольким точкам крепления.
Конструкция монтажной планки может быть различной – все зависит от конкретной модели люстры и ее массы. Планка может быть прямой или изогнутой, с кронштейнами для крепления корпуса осветительного прибора либо с выступающими шпильками или винтами.
В комплект с особо увесистыми люстрами могут входить планки крестообразной формы или в виде усиленного двутаврового профиля.
В планке может быть отверстие с покрытыми изоляционной втулкой краями для пропуска проводов, выходящих из потолка. Можно расположить планку и в непосредственной близости от места выхода кабеля – корпус установленной люстры скроет и отверстие в потолке, и коммутацию проводов.
Крепление монтажной планки к плоскости потолка производится различными способами, зависящими от конкретных условий. По сути, об этом рассказано выше, с той лишь разницей, что вместо дюбелей с кольцом или крюком используются обычные, с прижимной головкой «под потай ».
Так же , как и при использовании крюка, обязательно проверяется надежность крепления под нагрузкой.
Крепление обязательно проверяется под нагрузкой — чтобы не допустить вот таких ситуаций
Довольно часто случается ситуация, когда чрезмерно близкое расположение дюбелей от старого отверстия в потолке не обеспечивает надежности монтажа – край бетона может растрескаться или раскрошиться. Так что оптимальный выбор крепежа и места установки все же остается за непосредственным исполнителем работы.
Крепление самой люстры к монтажной планке также может иметь свои особенности. Возможно, в данном случае потребуется помощь – светильник придется удерживать на весу, пока проводится коммутация кабельной части. После того как провода присоединены, корпус люстры крепится на планке декоративными гайками или винтами.
Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того , что было изложено выше.
Особенности крепления люстры к потолку из гипсокартона
По большому счету , планировать размещение люстры на следует еще до его монтажа. В этом случае никаких проблем не предвидится – заранее предусматриваются один или и несколько дополнительных металлических профилей для крепления монтажной планки либо устанавливается крюк, который несложно затем будет нарастить с помощью цепи или штанги. В гипсокартонном листе сразу размечается и высверливается в нужном месте отверстие для выхода проводов и крюка.
Но что делать, если этот вопрос подвески люстры возник уже позднее?
- В случае когда осветительный прибор — подвесного типа , устанавливать крюк непосредственно в ГВЛ нельзя – его прочности вряд ли хватит для точечной нагрузки. Поступить же можно следующим образом:
В потолке высверливается отверстие диаметром меньшим, чем декоративный колпак светильника.
Ровно по центу этого проема длинным буром, установленным в перфоратор, сверлится отверстие в плите перекрытия по анкерное крепление .
Вставляется анкер с длинной резьбовой шпилькой и до предела фиксируется в проделанном отверстии, так, чтобы шпилька выходила наружу, за плоскость гипсокартона.
На выступающий конец шпильки накручивается рым-гайка, к которой и будет подвешиваться позднее сама люстра. Излишек шпильки аккуратно срезается ножовкой.
Пружинная «бабочка» со шпилькой
Если в перекрытии пустота или старое отверстие – все так же , как и при работе на обычном потолке, только крепежные элементы имеют не кольцо, а длинную резьбовую часть, так, чтобы она выходила наружу.
- Если люстра консольного типа , то есть устанавливается на монтажную планку, то многое зависит от ее массы.
— В случае когда общий вес с ветильника не превышает 3 – 5 кг, можно планку закрепить непосредственно к листу ГВЛ. Для этого применяются специальные дюбеля для гипсокартона – «бабочки» или улитки.
Дюбеля «бабочка» и «улитка» для крепления деталей на гипсокартоне
Первые удерживаются в результате распора пластиковой конструкции под листом гипсокартона при вворачивании самореза. У вторых принцип действия иной – очень высокая и резкая резьба с большой плоскостью соприкосновения с материалом листа создает надежное соединение при вкручивании. «Улитка» вворачивается полностью, вровень с поверхностью ГВЛ, в нужном месте, а по ее центру остается отверстие, в которое легко заходит обычный саморез.
— Если люстра более тяжелая , то для крепления монтажной планки придется прибегнуть к методу с анкерами со шпильками. – — так, как описывалось выше. Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли.
Все дальнейшие действия ничем не отличаются от монтажа люстры на обычном потолке.
Видео: вариант кр епления люстры к гипсокартонному потолку
Цены на различные виды анкерных креплений
Анкерные крепления
Крепление люстры на на тяжном потолке
Никаких практических советов по самостоятельному монтажу люстры на на тяжной потолок даваться не будет – это должно делаться только мастерами и исключительно перед подвеской потолочного полотна.
Читайте подробную информацию, о , что важно знать, в нашей новой статье.
Для установки люстры заранее готовится и подвешивается к плите перекрытия монтажная платформа, нижний срез которой должен приходиться на планируемую высоту натягиваемого полотна. Исходя из расположения этой закладной платформы мастера должны сами вырезать и должным образом обработать отверстия, укрепив их края, через которые и будут проходить провода и крепежные детали.
Попытки самостоятельно прорезать отверстия для того, чтобы подвесить люстру на уже установленном натяжном потолке, с использованием приемов работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. С вероятностью, близкой к 100%, они обречены на неудачу. Плачевным, но закономерным итогом такой самодеятельности станет необходимость полной замены полотна.
После того как мастера-«потолочники » закончат работу, оставив для люстры и крепежа необходимые укрепленные специальными люверсами отверстия, монтаж светильника проводится с максимальной аккуратностью, чтобы ни в коем случае не допустить разрыва или прокола поверхности.
На на тяжном потолке предпочтительней использовать подвесной , чтобы лампы не были в непосредственной близости от полотна. Кроме того, обычные лампы накаливания, «галогенки » или люминесцентные «экономки» для этих целей не подойдут – они быстро испортят декоративность потолочного покрытия. Стало быть, чтобы потолок максимально долго сохранял свою привлекательность, необходимы исключительно светодиодные модели.
Видео: пример монтажа люстры на на тяжном потолке
Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.
Приобретение люстры - это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.
Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.
С чего начать?
Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.
Соблюдайте технику безопасности
Основное требование во время подключения люстры - обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.
Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.
Согласно маркировке, кабели обозначаются латинскими буквами:
Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод - кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.
Соединять кабели между собой можно двумя способами:
Варианты монтажа люстры можно найти, перейдя по ссылке:
На способ подключения люстры могут влиять следующие параметры:
- число шнуров в люстре;
- число проводов в потолке;
- количество клавиш на выключателе.
Схема первая. Два шнура на люстре и два провода на потолке
Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.
Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.
При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.
Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.
Схема вторая. Два шнура на люстре и три провода на потолке
Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?
Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий - проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля - достаточно будет выключателя с одной клавишей.
Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.
Схема третья. Три и более шнура на люстре и два провода на потолке
В случае когда из потолка выходит всего два кабеля - все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.
Схема четвертая. Три и более провода на люстре и три на потолке
Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.
Маркировка потолочных проволок следующая: фаза - L1 (оранжевого цвета), фаза - L2 (желтого цвета) и ноль - N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.
Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые - к осветительному прибору.
Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.
При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.
Второй способ для подключения люстры, к примеру, с шестью рожками - первая клавиша включает 5 лампочек вместе, а вторая - шестую.
С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.
Схема пятая. Три и более провода на люстре и четыре на потолке
В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий - PE.
Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.
Монтаж нескольких люстр на один выключатель
Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.
В данной ситуации все осветительные приборы должны соединяться параллельно.
Причем каждая люстра может иметь свою распределительную коробку.
Монтаж трех люстр на трехклавишный выключатель
Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.
Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.
Монтаж люстры с вентилятором
Подключение такой модели - достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.
Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.
По вашему желанию к нему можно сделать также отдельную клавишу выключателя.
Как видите, подключение осветительного прибора - задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.
Люстра с несколькими лампами – это не только элемент интерьера, но и прибор, позволяющий создавать различные условия освещения, а также заметно экономить на электроэнергии. Достигается это возможностью включать лампы в люстре группами, пользуясь лишь единственным выключателем с несколькими клавишами.
Однако кажущаяся на первый взгляд сложность подключения заставляет многих отказываться от затеи самостоятельного подключения люстры и оплачивать работу электромонтажников. Между тем, после внимательного изучения всех правил, это мероприятие будет под силу даже начинающему домашнему электрику.
Для того, чтобы безопасно выполнить весь объем работ по подключению люстры, не отвлекаясь на поиск нужного инструмента или материалов, стоит заранее позаботиться о наличии следующего:
- , необходимой для поиска «фазы» в электропроводке;
- набора простых отверток с крестообразными и плоскими головками, требующихся для выполнения монтажных работ и разборки/сборки самой люстры (если последнее будет необходимо);
- , которым можно будет проверить правильность выполненных подключений;
- пассатижей для зачистки и монтажа проводов;
- клеммной колодки, упрощающей компоновку проводов при их подключении.
Кроме того, потребуется нож, маркер, изолента, паспорт на люстру и надежная стремянка или иная опора, с которой можно было бы удобно работать под потолком.
Разберёмся для чего нужен каждый провод, выходящий из люстры
Чтобы разобраться, какой провод, выходящий из люстры, для чего предназначен и каким образом осуществляется ее подключение к сети, проще всего воспользоваться инструкцией, прилагаемой к осветительному прибору.
Поскольку проводов из колодки люстры в рассматриваемом случае выходит три или более, то их можно разделить по функциональному назначению.
- Фаза — 2 провода. К этим проводам подсоединены все центральные контакты каждого из патронов для ламп. Причем соединение чаще всего реализовано двумя группами: один провод обычно объединяет подключение фазы лишь к двум лампам, второй – ко всем остальным. Такая схема необходима для того, чтобы при использовании многоклавишного выключателя имелась возможность независимого включения каждой из групп ламп.
- Нулевой провод. Чаще всего это один-единственный провод, к которому внутри корпуса люстры подключены нулевые провода от всех ламп в осветительном приборе.
Визуально же каждую группу проводов распознать можно по цветовой маркировке. Если же все провода одного цвета, то распознать их можно при помощи мультиметра.
Провода для подключения люстры: виды, характеристики и способы монтажа
Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.
Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении. Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты.
Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.
Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:
- скрытая проводка, т.е. кабель прокладывается непосредственно внутри стен и потолка;
- , когда провод фиксируется снаружи стены на специальных опорах-изоляторах;
- проводка с использованием электромонтажных .
Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки. В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.
Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:
- ВВГ , плоский кабель с двумя цельными жилами, с изоляцией и наружной защитной оболочкой из поливинилхлорида. Однако ввиду подключения к люстре с трем и более проводами использовать данный кабель считается нецелесообразным, поскольку его потребуется как минимум вдвое большее количество;
- НУМ (NYM) – медный кабель с круглым сечением, по конструкции и используемым материалам схож с ВВГ, однако имеет большее количество изолированных проводников.
- ПВС , круглый кабель с многожильными проводниками, заключенными в виниловую оболочку;
- ШВВП – кабель с проводами в виниловой изоляции, размещенными внутри ПВХ-оболочки.
Что делать если не хватает длины проводов
Поскольку монтаж люстры может производиться не только в новых домах и квартирах, то возможна ситуация, когда придется удлинять уже существующую проводку или производить наращивание проводов от самой люстры. Наилучший вариант соединения – при помощи клеммной колодки. Данное приспособление представляет собой пластиковую колодку с размещенными на ней токопроводящими пластинами. С каждой из сторон пластины имеются винтовые зажимы, к котором и подсоединяются провода.
Однако клеммная колодка должна быть доступной для обслуживания. С течением времени винтовые соединения могут ослабнуть, что чревато потерей контакта или небезопасным в пожарном смысле нагревом. Поэтому если размещать такую колодку негде, то рекомендуется заменить всю проводку таким образом, чтобы от выключателя до люстры был проложен единый провод. Использовать же скрутки недопустимо, т.к. по мере окисления они неизбежно начнут нагреваться.Различные варианты схем подключения
Схема подключения будет зависеть от того, какое количество проводов выходит из люстры и сколько проводов подведено к ней по потолку. Поэтому возможно несколько вариантов.
- фаза первой группы ламп;
- фаза второй группы;
- общий нулевой провод.
Данные провода, с учетом маркировки и назначения, подключаются к трем проводам, проходящим по потолку.
Эта схема подключения по своей сути полностью соответствует той, при которой по потолку проходят три провода, а из люстры выводятся три или более. Четвертый провод – это принятый в современной электромонтажной практике провод заземления. В руководстве по подключению люстры данный провод будет обозначен как «PE». Поэтому потребуется попросту соединить желто-зеленые провода между собой, а остальной монтаж выполнить по описанной выше схеме. Если устанавливается люстра старого образца, то она может и не иметь заземления. Поэтому желто-зеленый провод на потолке обрезается и тщательно изолируется.
Однако назначение четвертого провода на потолке может быть и иным, если он используется в качестве еще одной фазы. Такая схема применяется для подключения к трехклавишному выключателю, позволяющему управлять сразу тремя группами ламп на люстре.
Финальная стадия — заводим провода в выключатель
Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.
Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.
- Подключение одноклавишного выключателя.
- Подключение к двухклавишному выключателю.
- Подключение люстры к трехклавишному выключателю.
Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.
Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.
Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.
Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.
Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.
В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:
- производить монтаж лишь с отключенной электросетью;
- еще до начала досконально изучать схему подключения;
- стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.
Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.
Короткое видео с процессом подключения
