Самодельные деревянные стеклопакеты. Как сделать простые окна и стеклопакеты для окна самому

В процессе строительства своего летнего — демисезонного дома, я решил на втором этаже сделать «стеклянную стену» обращенную в сторону лоджии на южной стороне дома. Тогда из окон открывается великолепный вид на поля-леса, не испорченный ни крышами соседских строений, ни другими творениями рук человеческих. Однако расчет подобной стены для выяснения ее стоимости поверг меня в некоторое уныние и я решил делать эту стену самостоятельно. Тем более, что она предполагалась почти глухой. Дверь я решил все же делать из ПВХ профиля, что бы не заморачиваться уплотнениями, петлями и пр. Глухая же часть стены виделась мне (в разрезе) примерно такой:

В данном случае для стены подоконник не требовался. Но с другой стороны комнаты так же намечалось окно и я его тоже решил делать самостоятельно.

Окна с деревянными стеклопакетами я еще решил делать и потому, что как показала практика эксплуатации фирменных пластиковых ПВХ и деревянных окон, основное промерзание окна идет по металлическому профилю – проставке, который в стеклопакете располагается между стекол. Мой летний дом практически не отапливается, поэтому делать еще одну брешь в его теплосберегающем контуре мне не хотелось. И я решил сделать прокладку между стеклами достаточно широкой (2-3 см) и деревянной.

На роль такой прокладки как нельзя лучше подходила влагостойкая шлифованная мебельная фанера. Оставалось только аккуратно нарезать ее полосками строго одной ширины и с ровными краями. Ну соответственно обработать ее различными антисептиками и морилками.

Такая технология так же позволяет использовать не замысловатую раму с хитровыбранными пазами и четвертями, а обычную доску – «пятидесятку», оструганную со всех сторон. Изготовить которую по силам практически любому, даже начинающему столяру с минимальным набором инструментов.

Поэтому сначала была устроена вся рама, во всю площадь стены (и окно на другой стене) именно из доски. Как основной скелет будущей стеклянной стены. При строительстве рамы чрезвычайно важно выдержать прямоугольность всех ее элементов. Хотя это зависит от архитектурных изысков. Можно было делать раму хоть из треугольников.

После того, как рама была готова, можно было снимать мерки для заказа стекол. Поскольку в качестве прокладок я решил использовать фанеру толщиной 12 мм, стекла заказывались с полусантиметровым зазором, что бы свободно входили предназначенные для них ячейки. Пока мастерская занималась нарезкой стекол, я нарезал прокладки из фанеры и обрабатывал их. В частности, обработка была следующей:

Первым к раме крепится уличный наличник. Его я сделал из массива дерева, острогав до соответствующей формы узкую обрезную доску. Поскольку он будет подвергаться воздействию атмосферных осадков (лождия хоть и глубокая, но брызги дождя залетают), я не стал изобретать никаких хитрых технологий и решил покрывать наличник непрозрачной отделкой. (На фото ее пока нет, а есть только антисептическая грунтовка). Та кромка наличника, что оказывается сверху, делается наклонной, что бы с него лучше стекала вода. Наличник к раме я крепил клеем ПВА по дереву «Столяр» и финишными гвоздями. Утапливая их шляпки бородком. После чего зашпаклевал неровности и нанес грунтовку.

Как только были готовы и стекла и достаточное количество прокладок, я приступил к монтажу стеклянной стены из деревянных стеклопакетов. Для установки выбирают максимально сухой и теплый день, что бы влаги в воздухе, остающемся между стекол было минимальное количество. Стекла очень тщательно моются, обезжириваются, сушатся и протираются. Стекло должно быть идеально чистым и сухим, поскольку внутрь стеклопакета вы уже не попадете никогда. Что бы не браться за чистое стекло руками, пришлось купить вакуумный держатель стекла. Если даже он и оставляет следы на стекле, то снаружи и их можно легко удалить. А следы пальцев, оказавшиеся внутри стеклопакета ничем уже удалить не удастся.

Стекло в стеклопакете фиксируется, а сам стеклопакет герметизируется с помощью силиконового или акрилового герметика. Необходимо тщательно следить, что бы не оставалось никаких щелей, через которые в стеклопакет могут проникнуть насекомые. Они обратной дороги точно не найдут и погибнув внутри стеклопакета от холода, голода и жажды, будут лежать немым укором вашей халатности.

Герметик наносится в минимальной количестве строго по углу профиля, что бы не он не выдавился внутрь стеклопакета. Лучше потом его немного добавить по торцу стекла, чем снимать стекло и мыть его заново. Исключение — самое внешнее стекло. Там избыток герметика между наличником и стеклом просто необходим. Иначе между стеклом и наличником будет затекать влага. Потом. После застывания, излишки герметика аккуратно срезают острым ножом.

После того, как стекло установлено, фиксируем его каким либо брусочком с саморезом, ввинчивая его раму у верхнего обреза стекла. И начинаем нарезать прокладки необходимой длины. (Вообще говоря, их можно нарезать и заранее, тщательно пометив). Обычно лучше сделать горизонтальные прокладки во всю длину стекла, а вертикальные — уже по размеру оставшегося проема.

Прокладки крепятся исключительно на клей, что бы не было видно никаких крепежных элементов. Хотя с другой стороны – ничто нам не мешает сделать стеклопакет разборным, если крепежные элементы достаточно декоративны. Клей так же дополнительно герметизирует стеклопакет. Пока клей сохнет, прокладки фиксируют распорками или струбцинами. А после высыхания — устанавливают следующее стекло. Перед его установкой все необходимо тщательно протереть и обеспылить пылесосом, так как начинают образовываться уже закрытые стеклопакеты.

При устройстве стеклянной стены, мне не нужны были подоконники, поэтому конструктивно все сводилось к двум прокладкам и двум наличникам, внешнему и внутрикомнатному (на фото его нет). Ширина прокладок рассчитывалась соответственно исходя из ширины рамы и из толщины 3-х стекол.

А вот при устройстве окна уличный наличник должен был играть уже не только роль «четверти» и наличника, но и служить отливом. Поэтому его пришлось тщательно грунтовать и шпаклевать, что бы сделать его влагостойким. Покрывать его металлом я не хотел, что бы дождь не барабанил по «железу», хотя сам отлив – алюминиевый. (Неподалеку от окна — изголовье кровати).

Соответственно и внутри нужно было устроить небольшой подоконник, что бы на него можно было поставить какую либо мелочь… Подоконник же служит и последним штапиком у самого внутреннего стекла.

Самостоятельное изготовление полностью деревянных окон и стеклопакетов — занятие достаточно времяёмкое, требует аккуратности и чистоты. Но не требует каких либо особых навыков. И позволяет сэкономить много денежных средств. Кроме того, такое окно – значительно теплее пластикового. Конечно, заказать готовое пластиковое ПВХ окно для определенного проема — быстрее и проще. Но значительно дороже. И окно будет холоднее. Поэтому каждый выбирает сам, что для него важнее, время или деньги.

“Погода в доме” во многом зависит от состояния окон. Чаще всего владельцы квартир предпочитают стеклопакеты, благо, в каждом городе найдется десяток-другой фирм, готовых предоставить подобную услугу. Люди в таких случаях обычно не скупятся, но все же возникают ситуации, когда ремонт нужен срочно, а большой суммы денег под рукой нет. Как быть? Стеклопакет своими руками – дело вполне возможное, и сейчас вы в этом убедитесь.

Из чего соорудить?

Разумеется, перед тем, как сделать стеклопакет своими руками, есть смысл подумать, а из чего же вы будете его делать. И в первую очередь вам понадобятся две вещи:

  • рама;
  • стекло.

Важно! Главное достоинство стеклопакета по сравнению с обычным окном – герметичность. Воздуха в комнату поступает ровно столько, сколько вы захотите, не больше и не меньше.

В обычную деревянную раму довольно трудно вставить стекло так, чтобы нигде не было даже микроскопических щелей. Но при очень большом желании возможно и такое, тогда ваше самое обыкновенное окошко превратится в стеклопакет европейского типа. Однако рамы могут быть не только деревянными. Профессионалы используют для них чаще всего алюминий. У него по сравнению с другими металлами есть пара весьма существенных преимуществ:

  • труднее повредить;
  • с ним проще работать.

По сути, у вас получаются деревянные окна со стеклопакетом своими руками – чертежи в этом случае вовсе не обязательны, главное – правильно снять размеры.

Алюминиевые рамы

Перед тем, как сделать стеклопакет своими руками в домашних условиях, постарайтесь обзавестись всем необходимым. Это — не только стекло и профиль, о них-то как раз обычно не забывают. Но вам понадобятся еще кое-какие материалы и инструменты:

  • складной метр (лучше использовать его, чем рулетку);
  • карандаш;
  • малярный нож;
  • стеклорез;
  • роликовый быстрорез;
  • бумага;
  • ножовка по металлу;
  • уголки, чтобы соединить рамку;
  • силикагель;
  • двухкомпонентный герметик;
  • двусторонний скотч (прозрачный) или бутиловая лента;
  • стеклоочиститель;
  • осушитель.

Делаем замеры

Свой великолепный стеклопакет вы собираетесь ставить в существующую раму? Превосходно, но все равно надо сделать замеры:

  1. Измерьте высоту рамы по внутреннему краю.
  2. Измерьте ее ширину также по внутреннему краю.
  3. От каждого результата отнимите 1 см – это и будут размеры, которые вам нужны, если только вы собираетесь делать своими руками стеклопакет из алюминиевого профиля.

Режем заготовки

Следующий этап – раскрой алюминиевого профиля. Если есть ножовка по металлу, процесс много времени не займет. Отрежьте 4 куска:

  • 2 для вертикальных стоек;
  • 2 для горизонтальных планок.

Разумеется, верхняя и нижняя планки должны быть одинаковыми, а также левая и правая.

Важно! Малейшее отклонение может сделать изготовление стеклопакета делом бессмысленным, но это надо выяснять перед тем, как вытаскивать старое стекло.

Собираем раму

Чтобы зафиксировать раму вашего будущего стеклопакета, нужны уголки. Их лучше покупать вместе с профилем, потому что они должны подходить по ширине. Но если профиль широкий, уголков нужного размера может и не оказаться. Тогда поступаем проще – покупаем более тонкие, но увеличиваем количество в два раза. И ставим их попарно.

Рама готова? Вот и чудесно. Теперь можно смело сыпать в пазы силикагель – маленькие такие гранулы. Почему именно их? Они великолепно впитывают влагу. Так что ваш стеклопакет, который вы решили сделать своими руками, окажется полностью герметизирован.

Тонкости изготовления рамки

У человека, впервые взявшегося за изготовление стеклопакета своими руками, неизбежно возникает вопрос, как же засыпать этот самый силикагель – гранулы, предназначенные для осушения пространства внутри профиля? Делается это в таком порядке:

  1. На один конец поставьте уголок, а через отверстие на другом краю засыпьте гранулы. Четверть объема должна остаться пустой.
  2. Закройте уголком открытый край.
  3. Присоедините следующий кусок, уже заполненный осушителем.

Отрезаем стекло правильно

Как сделать стеклопакет своими руками в домашних условиях без стекла? Да никак. Стекло при этом нужно обрезать, причем не как-нибудь, а строго по размерам, которые вы сняли в первый раз, ничего не отнимая. Если вы не очень опытны в подобных делах или у вас нет хорошего инструмента, лучше обратиться к специалистам. Сейчас многие мастерские предлагают подобные услуги, можно это сделать и в строительном магазине, где вы покупали комплектующие.

Если нет возможности обратиться в мастерскую, придется резать своими руками, для чего нужен хороший стеклорез. Если приходится иметь дело с большими поверхностями, придется обзавестись роликовым быстрорезом.

Порядок действий будет таким:

  1. Подготовьте стол – он должен быть большим и почти идеально ровным.
  2. Застелите его плотной тканью, лучше всего хлопчатобумажной.
  3. Приготовьте длинную линейку – полтора метра, не меньше.
  4. Снимите размеры с оконного проема.
  5. Подготовьте стекло – оно должно быть толщиной 4 мм.
  6. Помойте и почистите стекла, добиваясь максимальной прозрачности..

Готовим поверхность

С грязным стеклом у вас ничего не выйдет. То, что вы будете вставлять в раму, нужно очень тщательно очистить. Используйте для этого:

  • средства для мытья окон;
  • мягкие губки;
  • растворители;
  • спирт.

Важно! Вне зависимости от того, какое стекло вы вставляете, мыть его лучше мягкой губкой. Не забудьте прочитать инструкцию на моющем средстве. Конечно, не должно быть никаких царапин, пятен и других загрязнителей. Края лучше всего обезжирить.

Собираем стеклопакет своими руками

Если у вас все готово и даже гранулы силикагеля уже заняли свои места, приступайте к сборке:

  1. Край рамки проклейте двусторонним прозрачным скотчем.
  2. Снимите защитный слой.
  3. Приложите стекло.
  4. Прижмите края.
  5. То же самое сделайте с другой стороны.

Профессионалы обычно вместо скотча используют бутиловую ленту, так же поступить может и любитель, но нужно быть очень внимательным и аккуратным. И скотч, и бутиловая лента прилипнут моментально, поэтому сразу после того, как стекло будет вставлено, его можно вклеивать. Для этого нанесите по краям герметик из двух компонентов и вставьте свое произведение в раму. Ваш стеклопакет из алюминиевого профиля готов.

Важно! Клеить скотч нужно сразу, чтобы не пришлось переклеивать – дело это непростое.

Двухкамерный стеклопакет

Если вам нужен двухкамерный стеклопакет, рамок должно быть две. Делаются они одним и тем же способом. После того, как обе половинки будут готовы, стекло укладывается на стол, с торца профиля снимается пленка, если там уже была наклеена бутиловая лента.

  1. Снимите пленку с верхней поверхности рамки.
  2. Положите на раму второе стекло – проверьте, чтобы оно оказалось на одном уровне с первым.
  3. Точно так же поступите со второй рамой.
  4. Обожмите стеклопакет – бутил должен намертво склеиться со стеклом.
  5. Внешний торец стеклопакета залейте полиуретанов-полисульфидным герметиком – делается это особым шпателем.
  6. Подождите примерно 12 часов (или сколько написано на упаковке с герметиком).
  7. Уберите остатки герметика и зашлифуйте.

Деревянный стеклопакет своими руками

Можно сделать стеклопакет своими руками и из самой обычной деревянной рамы – той самой, что уже стоит в окнах, или новой. Все зависит от того, насколько хорошо она сохранилась. Что вам понадобится для подобной работы? Для стекла – все то же самое, что и при работе с металлическим профилем. Но деревянные рамы имеют свои особенности, поэтому подготовьте следующее:

  • двустороннюю монтажную ленту:
  • пластилин (заменяется герметиком);
  • отвердитель;
  • катализатор;
  • средство для мытья стекол.

Озадачившись, как сделать деревянные окна со стеклопакетом своими руками, позаботьтесь для начала о связующем веществе. Его можно сделать и своими руками. Вам нужны:

  • метилэтилкетон пероксид, растворенный в диметилфталата (концентрация 36%);
  • синтетическая краска;
  • стеклоочиститель.

Делаем герметик

  • толщины монтажной ленты;
  • размеров стекла.

К примеру, для того чтобы оклеить лентой, имеющей толщину 1 мм, кусок стекла размером в 1 квадратный метр, понадобится литр вещества. Что касается самого процесса, то лучше всего использовать мерную пластиковую чашку большого объема:

  1. Вымойте как следует чашку.
  2. Смешайте указанные компоненты.
  3. Добавьте отвердитель.
  4. По желанию добавьте тонер, но немного – от 1 до 5%.
  5. Перемешайте раствор.
  6. Оставьте его постоять минут двадцать.

Готовим стекла

Работа со стеклом ничем не отличается от той, что описана для металлического профиля. Стекло надо основательно вымыть, очистить от загрязнителей – словом, оно должно стать идеально прозрачным. После того, как поверхность вымыта, ее надо хорошенько просушить бумажными полотенцами, газетой или чем-нибудь подобным – словом, тем, чем вы обычно моете окна.

  1. Оклейте стекло по периметру монтажной лентой, сделав небольшие зазоры на углах – 2-3 мм от края стекла, не более.
  2. Снимите с ленты защитный слой.
  3. Приложите второе стекло, совместив края.
  4. Сдавите стекла, чтобы лента как следует прилипла.
  5. Залейте между стеклами вещество, которое вы недавно приготовили – делается это достаточно просто, если между стеклами вставить воронку, а само стекло поставить наклоном.
  6. Полностью заполните пространство и герметично закройте отверстие воронки, саму ее при этом нужно вытащить.
  7. Уберите излишки монтажной ленты.
  8. Положите стеклопакет на большой ровный стол и закрепите.
  9. Пузырьки, если они появились, удалите шприцем.
  10. Загерметизируйте конструкцию по периметру – и пусть сохнет пару часов.

Вставляем в раму

В деревянную раму такой стеклопакет можно вставить двумя способами:

  • как обычное стекло;
  • вклеить точно так же, как дистанционную раму.

В первом случае возможно понадобится расширить пазы в рамах, поставить стекло, а потом залить по краю герметиком – примерно так же, как это делается при изготовлении аквариумов. Во втором — стеклопакет, сделанный своими руками, должен быть чуть меньше проема: на тот самый сантиметр, что и дистанционная рама в первом случае. Пакет получился достаточно толстым, чтобы хорошо держаться в раме.

Видеоматериал

Окна из ПВХ сегодня можно встретить практически в каждой квартире, частном доме. Устанавливая их, владельцы пытаются защититься от шума, придать жилью эстетичный вид. Однако многие из них не задумываются о том, что наравне с преимуществами эти окна обладают недостатком. Они не дышат, что приводит к парниковому эффекту в помещении. Этого недостатка лишены деревянные окна.

Окна из дерева дают помещению дышать и не приводят к парниковому эффекту.

Дерево не просто дышит, оно способно создать в комнате особый микроклимат и благодаря своей структуре поддерживать его. Современные производства выпускают деревянные окна из различных пород древесины, разной формы и цвета. Однако деревянные стеклопакеты своими руками сделать вполне возможно. Для этого необходим навык и терпение.

Материалы и инструменты

Для более быстрого и качественного выполнения окон Вам понадобятся электроинструменты по дереву.

Для того чтобы изготовить деревянные стеклопакеты, используется древесина дуба, сосны, ясеня, березы. Дубовая рама будет наиболее прочной, однако с этой древесиной трудно работать из-за ее твердости. При этом впоследствии ей можно придать любой оттенок. Любая выбранная древесина для изготовления окон должна быть тщательно высушена, чтобы избежать перекосов уже готового установленного окна. При высыхании рама может треснуть, выгнуться. Эти деформации могут привести к необходимости замены окна, вряд ли его удастся отремонтировать. А это дополнительные расходы.

Кроме цельного дерева для окон, в качестве исходного материала можно использовать клееный брус. Он производится путем склеивания отдельных тонких ламелей специальным клеем. Такой брус не подлежит деформации и не требует дополнительного времени для сушки.

В значительной мере ускорят работу и облегчат ее электроинструменты:

  • рубанок;
  • циркулярная пила;
  • лобзик.

Конечно, при их отсутствии можно обойтись ручным инвентарем: стамеской, ножовкой. Предпочтительнее, при изготовлении деревянных окон своими руками, пользоваться хорошими электрическими инструментами, которые позволяют выполнить качественную подгонку пазов.

Поэтому для изготовления окон необходимо брать качественный материал и отличный инструмент.

Также не забудьте про:

  • рулетку;
  • стамеску;
  • уровень.

Изготовление рамы: особенности

Перед началом работ необходимо произвести замеры оконных проемов. Это можно выполнить при помощи рулетки. Следует обратить внимание, что если деревянные окна выполняются для частного строения, то размеры окон могут быть абсолютно разными. Но даже окна в стандартной квартире могут отличаться незначительно в размерах. Поэтому, независимо от строения, замеры необходимо выполнять у каждого оконного проема.

Окна с тройным остеклением сохраняют больше тепла в доме.

Бруски оконной рамы соединяются между собой способом шип-паз. Это наиболее плотное соединение, которое долго прослужит. Для его выполнения на вертикальной стороне рамы просверливается паз, а на горизонтальной – вырезается шип. Глубина паза соответствует ширине бруска.

В качестве отметки необходимого размера можно сделать неглубокий надрез ножовкой. С торца делается прорезь электролобзиком и снимается древесина. При помощи штангенциркуля определяется осевая линия паза – центр бруска. На этой линии просверливается отверстие при помощи дрели и сверла для работы с древесиной. После разметки формы паза он вырезается электролобзиком. По такому же принципу выполняются 4 паза.

Далее на брусках, которые будут горизонтальной частью рамы, необходимо выполнить шип. Толщина шипа должна быть немного больше ширины паза, для более плотного соединения и точной подгонки деталей при сборке. Все разметки необходимо выполнять с помощью штангенциркуля. Для шипа от центральной линии бруска отмеряют ширину шипа и вырезают шип электролобзиком или пользуются пилой и стамеской. Поверхность шипа, которая будет граничить с дном паза, необходимо скруглить стамеской.

Кроме того, необходимо пропилить пазы для стекла.

Наиболее приемлемыми размерами являются пазы высотой 10 мм и шириной 14 мм.

После выполненных подготовительных работ можно приступить к сборке рамы будущего окна. Дополнительной прочности соединению придаст нанесение клея в местах стыков. Излишки клея необходимо убрать до его полного застывания.

Схема профилей с одним и двумя стеклами.

Стекло, перед разрезанием, следует тщательно разметить. Размер должен точно соответствовать размеру рамы. Погрешность не допустима даже в 1 мм.

Для резки стекла необходимо соблюдать несколько правил:

  • надеть перчатки и защитные очки для безопасности;
  • очистить, вытереть насухо стекло;
  • нанести тонкий слой масла на поверхность стекла перед резкой;
  • сам разрез должен выполняться одним уверенным движением.

Надрез будет достаточной глубины, если при нажатии на стекло инструментом для резки стекла будет слышен характерный скрипящий звук. После выполнения надреза стекло сдвигают на край поверхности, на которой выполняется резка, и после надавливания отрезанная часть стекла отколется.

Края готовых стекол необходимо обработать наждачной бумагой.

Деревянные стеклопакеты: сборка конструкции

Резка стекла должна производится по сухому, чистому стеклу, срез делается одним движением.

Для начала необходимо провести примерку и подгонку. Для этого вставляют стекло в раму, просматривают и делают незначительные корректировки при необходимости. Стекло вынимают из рамы и прокладывают герметик. Затем стекло снова помещают в раму и фиксируют штапиком. После этого по такому же принципу вставляют второе и, если есть, третье стекло.

При промышленном производстве в качестве осушителя применяется материал с большим количеством мелких пор. Задачей молекулярного сита является впитывание влаги из воздуха или газа, который находится внутри окна между стеклами. Для этого используют силикагель в гранулах. Однако гранулированный силикагель можно приобрести и в магазинах. Этот материал помещается между стеклами.

Окно внутри само по себе заполняется воздухом, так как при изготовлении деревянного стеклопакета самостоятельно заполнить газом, как в промышленном производстве, его невозможно. Однако при наличии компрессора пространство между стеклами можно заполнить сухим воздухом.

После этого окно можно покрасить или придать желаемый тон с помощью морилки. После высыхания можно покрыть его лаком, который защитит деревянный стеклопакет от проникновения влаги. Чаще всего лаком вскрывают несколько раз.

Накручивают ручки, которые подходят по стилю помещения. Специальные углубления для крепления закрывающего механизма в створке выпиливаются заранее.

Если этого не было сделано или его размер не соответствует креплению, то стамеской аккуратно проделывается углубление. При этом сама рама ни в коем случае не должна быть повреждена. Деревянный стеклопакет, выполненный своими руками, может размещаться в оконной коробке.

При использовании электролобзика лучше брать мелкую пилку для него, тогда край будет ровным, без сколов.

При необходимости на наружную часть окна можно прикрепить резиновый уплотнитель, что позволит окну плотнее закрываться.

Излишки герметика, шпаклевки, которые используются в процессе того, как монтируется стеклопакет, должны удаляться аккуратно сразу же после их обнаружения. Иначе после их застывания сделать это будет весьма проблематично.

В настоящее время пластиковые окна со стеклопакетами стали привычным атрибутом нашей жизни. Практичные, удобные в эксплуатации пластиковые окна могут быть изготовлены по заказу клиента любой конфигурации. Хотя цены на Российском рынке на данный продукт быстро падают, но все-таки пока остаются достаточно высокими, особенно на окна высокого качества.
Если же российский умелец без труда может сделать из дерева раму для своего дома или дачи, то и стеклопакет не так уж сложно изготовить в домашних условиях, используя доступные материалы. Для этого нужно иметь стекло 4 мм, вырезанное по размеру, силиконовый герметик, обрезки пластиковых панелей и силикагель, являющийся поглотителем влаги.

Вначале вырезаем из обрезков пластиковых панелей полоски шириной 16 мм так, чтобы оставался канал, в который впоследствии будет засыпаться силикагель. Нарезаем полученный профиль нужной длины с учетом размера стекла. При этом учитываем, что профиль будет располагаться с отступом 2 мм по краю стекла.

Для эффективной работы поглотителя влаги вдоль профиля на одинаковом расстоянии друг от друга шилом накалываем отверстия. Эта сторона профиля будет обращена внутрь стеклопакета. Наполняем профиль силикагелем.

Затем стекло тщательно моем средством для мытья окон и сушим. После чего на боковую сторону профилей наносим слой силиконового герметика и аккуратно наклеиваем их по периметру стекла. Даем достаточное время для полимеризации герметика.

По всему периметру на профиль наносим герметик и аккуратно накладываем второй лист стекла.

Примерно через 30 минут на боковые части стеклопакета по периметру наносим герметик и шпателем равномерно распределяем его. От того, насколько аккуратно выполнена данная операция, будет зависеть, попадет ли воздух и влага между стеклами.

После полимеризации герметика стеклопакет готов и может быть установлен в раму.

Post Views:
2 394

стр 2

Одним из главных параметров стеклопакета, является его герметичность.

А поскольку мы не имеем дорогостоящего оборудования, и будем изготавливать стеклопакет своими руками , то герметичности нужно уделить особое внимание!

Она имеет два контура. Первый, это периметр прилегания стекла к рамке (бутил),

второй — заливка специально оставленного пространства между рамкой и краем стекла.

Для второго контура применяется, в основном, тиакол (полисульфид, полиуретан). Герметизация стеклопакета, ко всему прочему, придает ему жесткость.

Стеклопакеты по своим свойствам, очень условно, делятся на несколько видов.

Общестроительные – как правило однокамерные, без повышенной тепло – шума изоляции. В основном применяют для не отапливаемых помещений.

Энергосберегающие. Полезные свойства этих пакетов зависят от нескольких параметров. Ширина камеры – казалось бы, чем больше, тем «толще» слой изолятора, но чем шире камера, тем больше потерь тепла из-за конвекции, поэтому 2-х камерный пакет – предпочтительней.

Материал дистанционной рамки. Металлическая рамка создаёт «мостик холода» по всему периметру, поэтому лучше применить пластиковую, но она значительно дороже.

Ну, и самое главное – стекло! Самая большая площадь контакта с внешней средой. Потери тепла через стекло идут в трёх направлениях. Это собственно теплопередача, конвекция и потери тепла в виде лучевой энергии.

Последняя составляющая наносит наибольший урон – до 50% от всех потерь. Поэтому в «состав» теплосберегающего пакета вводят специальное энергосберегающее стекло. Принцип работы такого стекла состоит в отражении тепловых лучей обратно в комнату.

Как сделать деревянные окна со стеклопакетом

Для этого на стекло наносится специальный отражающий слой.

В настоящее время для этих целей используется два типа покрытий: «твердые» и «мягкие». Твёрдое — наносится на стекло в процессе изготовления, уменьшает потери в 7-8 раз. Мягкое – наносится на стекло методом катодного напыления, уменьшает потери в десятки раз. Оба вида стёкол устанавливаются покрытием внутрь пакета.

Звукоизоляционные пакеты. Звукоизоляция напрямую зависит от таких параметров: толщина стекла – чем толще, тем лучше, причем комбинация разных по толщине стекол даёт больший эффект; ширина камеры, чем шире дистанция между стёклами – тем лучше; количество камер — 2-х камерный пакет обладает большей изоляцией, чем простой, причём камеры желательно делать разной ширины.

Технология стеклопакетов допускает соединение нескольких методов защиты. Например, 2-х камерный пакет со спецстеклом, наполненный аргоном. Или такие сборки:

4-16-4 - однокамерный;

4-10-4-10-4 - 2-х камерный стеклопакет толщиной 32 мм;

4-12-4-16-4 - 2-х камерный стеклопакет толщиной 40 мм;

4-16Ar-4I - однокамерный энергосберегающий стеклопакет;

4-10-4-10Ar-4I - 2-х камерный энергосберегающий стеклопакет толщиной 32 мм;

4-12-4-16Ar-4I - 2-х камерный энергосберегающий стеклопакет толщиной 40 мм;

4Solar-16Ar-4 - однокамерный мультифункциональный стеклопакет;

4Solar-10Ar-4-10-4 - 2-х камерный мультифункциональный стеклопакет толщиной 32 мм;

4Solar-16Ar-4-12-4 - 2-х камерный мультифункциональный стеклопакет толщиной 40 мм.

Вот еще варианты:

4М1-10-4М1-10-4М1;

4М1-12-4М1-16-4М1;

4Solar-10Ar-4M1-10-4M1.

Формула стеклопакета:

4M1 - стекло толщиной 4мм категории качества М1;

4I - энергосберегающее I-стекло толщиной 4 мм;

16 - межстекольное пространство шириной 16 мм, заполненное воздухом;

12 - межстекольное пространство шириной 12 мм, заполненное воздухом;

10 - межстекольное пространство шириной 10 мм, заполненное воздухом;

16Ar - межстекольное пространство шириной 16 мм, заполненное аргоном;

4Solar - мультифункциональное стекло;

Теперь, когда вы познакомились с конструкцией пакета, ничего вам не помешает изготовить стеклопакет свими руками. В условиях минипроизводства знание технологии стеклопакетов может выручить в экстренном случае, например при ремонте стеклопакета. Идем дальше.

Изготовление стеклопакета своими руками.

Видео как собирают пластиковые окна

В наше время пластиковые окна пользуются большим спросом, так как его характеристики являются хорошими свойствами, которые очень хорошо держат тепло вашем доме. Сборку и установку пластиковых окон можно заказать в специализированных магазинах по продаже окон. Также установку окна можно произвести и самому, без помощи специалистов. Для установки окна вручную, нам потребуется приготовить весь инструмент который нам будет нужен для работы.

Для нашей работы нам понадобится, сапожный ножик, черный маркер, обычный карандаш и набор для регулировании монтажа фурнитуры. Такой набор можно купить в магазине по продажам пластиковых окон, так и в магазине по продаже строительного инструмента. Также при работе нам понадобится маленький деревянный брусочек, или же обычные малые доски, почти похожей их толщины. Их работа будет заключаться в подставках для стеклопакета окна.

Регулировочном наборе обязательно должны быть ключи, с помощью которых можно раскрутить створки окна, или раскрутить другие детали окна. Для поднятия окна на этажи для доставки, обязательно нужно снимать створки окна. Перед установкой окна обязательно нужно открыть створки, это делается посредством открытия створки ручкой. Для открытия створки ручкой необходимо просто вставить ручку в специальную выемку на створке, и прокрутить её в горизонтальное положение, после чего створка откроется.

При снятии створки её нужно придерживать в открытом положении, и уже после специальным регулировочным ключом требуется подтянуть металлическую ось которая находится вверху петли окна и после таких проделанных работ створка должна освободится от петли и свободно снятся. Желательно это делать вдвоём, так как одному будет тяжело с этим справляться. А вот для снятия створки с нижней петли для этого требуется наклонить створку немножко на себя и приподнять вверх.

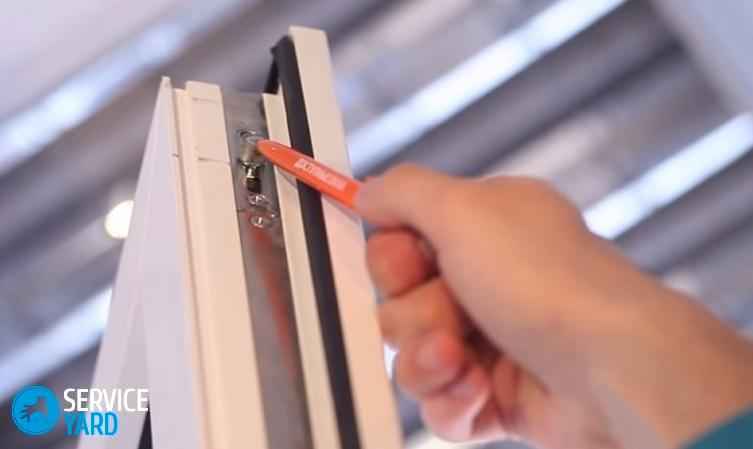

После наша работа будет заключаться к маркированию деталей, маркером просто требуется наметить и пронумеровать все стеклопакеты, а обычным карандашом ПВХ блоки и штапики. После требуется аккуратно вытащить штапики поочерёдно, в этом нам отлично поможет сапожный ножик. Желательно начинать снимать именно с того штапика который легко вынимается, после уже поочерёдно можно будет легко их вынимать. После аккуратно снимаем стеклопакеты, чтобы они не упали или не разбились, ставим их на деревянный брусок в наклонном положении к стенке.

Теперь начинаем наклеивать на внешнюю сторону окна ленту ПСУЛ. Эта лента предназначена для гидроизоляции а также теплоизоляции которая скрепляется с монтажным швом. Таким образом, лента отлично защитит монтажную пену от солнечных и ультрафиолетовых лучей.

Технология изготовления стеклопакетов

стр 3

Резка стекла. Понадобиться большой, прочный стол с ровной поверхностью, покрытый материей или войлоком. Вырезаем листы нужного нам размера.

Не экономьте на стеклорезах! Небольшой скол может дать трещину аж во время установки окна. Для резки небольших стекол, достаточно деревянной 1.5 метровой линейки и масляных стеклорезов, для тонкого стекла и толстого.

Для больших стёкол уже будет нужен роликовый быстрорез.

Для подачи больших листов на стол нужны ручки-присоски.

Нарезаем заготовки для стеклопакетов.

После резки торцы обрабатывают мелко абразивным бруском, что сбережет ваши руки в дальнейшем.

Теперь стекла нужно тщательно вымыть! Подойдет любой жидкий стеклоочиститель. Пока они сохнут, займемся дистанцией.

Размеры рамки рассчитываются Программой. Если такой функции нет, считаем «ручками». Размер рамки должен быть таким, чтобы в собранном виде она отступала от края стекла на 5-8мм, со всех сторон.

Учтите, в технологии изготовления стеклопакетов нет мелочей, которыми можно пренебречь.

После того как дистанционный профиль нарезан, наполняем его осушителем. Это мелкогранулированный порошок, который нужно очень беречь от влаги при хранении!

Наполняется так: в один конец профиля вставляется соединительный уголок,

с расчетом, что перфорация будет направлена внутрь рамки. Через другой засыпается осушитель на 3/4 объема.

Закрываем второй конец уголком и на этот уголок надеваем следующий отрезок дистанции.

Установка стеклопакетов своими руками (инструкция)

Повторяем процедуру, пока рамка не замкнётся.

Ложем на стол подсохшее первое стекло соблюдая максимальную стерильность. Снимаем с одной стороны рамки защитную пленку бутила.

Укладываем рамку на стекло, бутилом вниз, соблюдая одинаковый отступ со всех сторон.

Снимаем пленку с верхней части и накрываем вторым стеклом.

Если пакет 2-х камерный, повторяем процедуру.

Внимание!!! Даже минимальное смещение стёкол относительно друг друга – недопустимо!

Теперь очень осторожно обжимаем весь пакет для лучшего соединения бутила со стеклом.

Так мы получили первичный контур герметизации. Теперь заполняем тиаколом (полисульфидом, полиуретаном) весь периметр пакета, создавая вторичный контур герметизации.

Закладывается герметик специальным шприцем,

либо небольшим шпателем.

Оставляем на 6-12 часов на просушку. Когда внешний герметик полностью застынет, станет похож на плотную резину, счищаем подтёки и визуально проверяем качество своей работы. На торце стеклопакета не должно быть даже микроскопических пропусков в герметике.

Если всё в порядке – поздравляю, вы освоили технологию изготовления стеклопакетов! Можно приступать к установке…..

А если очень захотеть, можно предложить клиенту вместо стеклопакета вот такой витраж.

Буду признателен, если воспользуетесь кнопочками:
