Основные параметры бетононасосов. Бетононасосы: виды и применение

Предназначены для подачи свежеприготовленной бетонной смеси с осадкой конуса 6...12 см в горизонтальном и вертикальном направлениях к месту укладки при возведении сооружений из монолитного бетона и железобетона. Они представляют собой самоходные мобильные бетонотранспортные машины, состоящие из базового автошасси, бетононасоса с гидравлическим приводом и шарнирно сочлененной стрелы с бетоноводом для распределения бетонной смеси в зоне действия стрелы во всех ее пространственных положениях. Отечественные автобетононасосы конструктивно подобны и оборудуются двухцилиндровыми гидравлическими поршневыми бетононасосами.

Бетононасос (рис. 1) состоит из двух бетонотранспортных цилиндров 6, поршни которых получают синхронное движение во взаимно противоположных направлениях от индивидуальных рабочих гидроцилиндров 10, осуществляя попеременно такт всасывания смеси из приемной воронки 3 и такт нагнетания ее в бетоновод 1. Движение поршней согласовано с работой поворотного бетонораспределительного устройства 2, поворот которого на определенный угол осуществляется с помощью двух гидроцилиндров 12. Когда в одном из бетоно транспортных цилиндров бетонная смесь всасывается из воронки, во втором через поворотную трубу распределительного устройства смесь нагнетается в бетоновод.

Рис. 1. Бетононасос

В конце хода нагнетания распределительное устройство изменяет свое положение одновременно с переключением хода приводных гидроцилиндров с помощью следящей системы.

Приемная воронка оборудована в верхней части решеткой 4, в нижней - лопастным побудителем с приводом 11.

Бетонотранспортные цилиндры помещены в корпус 5, имеющий резервуар 8 иди промывочной воды и сообщающийся со штоковыми полостями бетонотранспортных цилиндров. При замене промывочную воду сливают через спускное отверстие, перекрываемое крышкой с рукояткой 7. Бетононасос снабжен электрогидравлическим блоком управления 9.

Гидравлический привод обеспечивает более равномерное движение смеси в бетоноводе, предохраняет узлы насоса от перегрузок и позволяет в широком диапазоне регулировать рабочее давление и производительность машины. Двухпоршневые бетононасосы с гидравлическим приводом обеспечивают диапазон регулирования объемной подачи 5...65 м 3 /ч при максимальной дальности подачи до 400 м по горизонтали и до 80 м по вертикали.

Техническая производительность, м 3 /ч, поршневых бетононасосов

П т = 3600AInk H

где А - площадь поперечного сечения поршня, м; l - длина хода поршня, м; n - число двойных ходов поршня, с -1 ; k н - коэффициент наполнения смесью бетонотранспортного цилиндра (0,8...0,9).

Главным параметром автобетононасосов является объемная подача (производительность) в м 3 /ч.

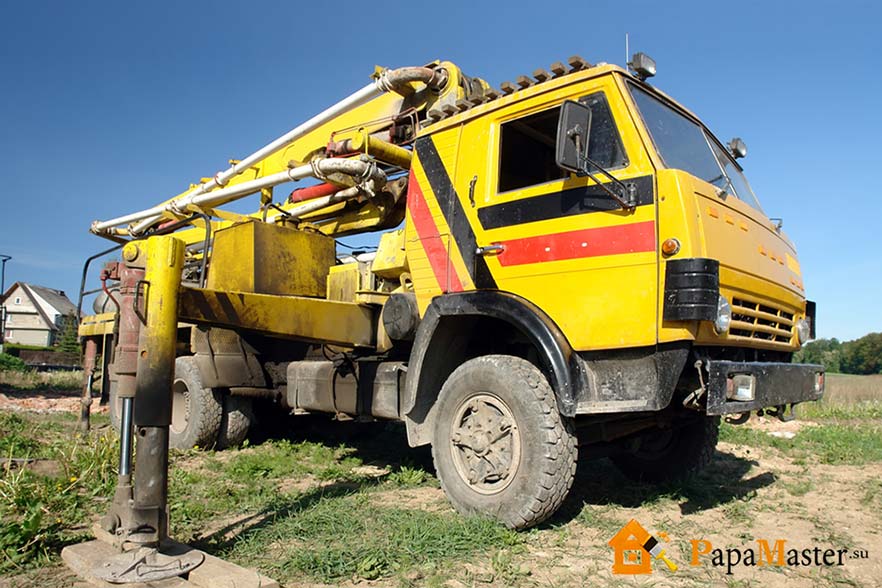

Автобетононасос (рис. 2) подает товарный бетон в горизонтальном и вертикальном направлениях к месту укладки с помощью распределительной стрелы 4 с бетоноводом 9 или инвентарного бетоновода. Распределительная стрела состоит из трех шарнирно сочлененных секций, движение которым в вертикальной плоскости сообщается гидроцилиндрами двустороннего действия 5, 7 и 11. Стрела монтируется на поворотной колонне 3, опирающейся на раму 15 шасси 1 через опорно-поворотное устройство 2, поворачивается в плане на 360° гидравлическим поворотным механизмом и имеет радиус действия до 19 м. На шасси также монтируются гидробак 6 и бак для воды 10. Прикрепленный к стреле шарнирно сочлененный секционный бетоновод 9 заканчивается гибким шлангом 3. Бетонная смесь подается в приемную воронку 14 бетононасоса 8 из автобетоносмесителя или автобетоновоза. При работе автобетононасос опирается на выносные гидравлические опоры 16. Автобетононасосы имеют переносной пульт дистанционного управления движениями стрелы, расходом бетонной меси и включением - выключением бетононасоса, что позволяет машинисту находиться вблизи места укладки смеси.

Рис. 2. Автобетононасос

ОАО «Туймазинский завод автобетоновозов» серийно выпускает следующие модели автобетононасосов :

автобетононасос АБН 65/21 (58150В) на шасси КамАЗ 53215 (6 х 4) с максимальной производительностью (подачей) 65 м 3 /ч и высотой подачи бетонной смеси бетонораспределительной стрелой до 21 м;

автобетононасос АБН65/21 (581510) на шасси повышенной проходимости Урал 4320 (6 х 6) для эксплуатации в условиях бездорожья. Имеет сходные технические характеристики с моделью АБН 65/21 (58150В);

автобетононасос АБН 75/21 на шасси КамАЗ-53215;

автобетононасос АБН 75/32 (581532) на шасси КамАЗ-53229 (6 х 6) с максимальной производительностью 75 м 3 /ч и высотой подачи бетонной смеси до 32 м. В этой модели по сравнению с предыдущими разработками использован реечный механизм поворота бетонораспределительной стрелы в горизонтальной плоскости, для промывки автобетононасоса с увеличенным напором воды установлен центробежный насос, применена воздушная очистка бетоноводов пыжом после окончания работы, установлен гидропривод с замкнутой циркуляцией рабочей жидкости, что позволило значительно уменьшить ее объем;

автобетононасосы АБН 75/33 и АБН 75/37 , которые выпускаются совместно с итальянской фирмой «Антонелли», специализирующейся на производстве бетонораспределительных стрел.

Автобетононасосы эксплуатируются при температуре - 5...+ 40 °С. Техническая характеристика автобетононасосов ОАО «ТЗА» приведена в табл. 1.

Таблица 1. Техническая характеристика автобетононасосов ОАО «ТЗА»

Параметры	Модель
	АБН 65/21 (58150В)	АБН 75/32 (581532)	АБН 75/33
Максимальная высота подачи бетонной смеси бетонораспределительной стрелой от уровня земли, м
Тип привода	Гидравлический
Высота загрузки, мм
Угол поворота бетонораспределительной стрелы, град:
в вертикальной плоскости
в горизонтальной плоскости
Вместимость загрузочной воронки, m 3
Тип шасси	КамАЗ-53215	КамАЗ-53229	КамАЗ-53229
Габаритные размеры, м
Полная масса автобетононасоса, кг, не более
в том числе распределяемая на переднюю ось
на оси задней тележки

ОАО «Туймазинский завод автобетоновозов» производит две модели стационарных бетононасосов :

бетононасос СБ-207 с электрогидравлическим приводом и питанием от сети 380 В;

бетононасос СБ-207А с гидромеханическим приводом от автономного дизеля Д-144 мощностью 36 кВт, что исключает необходимость в электропитании.

Бетононасосы предназначены для приема свежеприготовленной бетонной смеси с осадкой стандартного конуса 6...12 см из автобетоносмесителей или специальных загрузочных устройств и подачи ее по бетоноводу к месту укладки. Они применяются при возведении зданий и сооружений из монолитного бетона или железобетона, при выполнении отделочных работ.

Насосные узлы бетононасосов СБ-207 и СБ-207А аналогичны. Бетононасосы монтируются на одноосных шасси и перевозятся с объекта на объект в прицепе к грузовому автомобилю. Шасси оборудованы четырьмя опорными стойками, на которые бетононасосы опираются при работе, и прицепным устройством. Высокая мобильность и сравнительно небольшие габариты позволяют эффективно использовать бетононасосы в стесненных условиях. Управление работой бетононасосов ведется со стационарного пульта управления.

Бетононасосы эксплуатируются при температуре - 5...+ 40°С.

Техническая характеристика стационарных бетононасосов представлена в табл. 2.

Таблица 2. Техническая характеристика стационарных бетононасосов

Параметры	Модель
	СБ-207	СБ-207А
Максимальная техническая производительность на выходе из бетонораспределителя, м 3 /ч
Тип привода	ЭлектрогидравлическийОт сети 380 В, 30 Вт	Гидромеханическая передача от автономного двигателя Д-144
Установленная мощность, кВт, не более
Внутренний диаметр бетоновода, мм
Высота загрузки, мм
Объем загрузочной воронки, м 3
Максимальное давление на бетонную смесь поршнем на выходе из распределительного устройства, МПа
Максимальная крупность заполнителя, мм
Габаритные размеры, м	3,575х1,86х2,05	3,575х1,86х2,05
Масса технологического оборудования, кг
Распределение полной массы, кг:
На переднюю ось
На оси задней тележки

Для увеличения функциональных возможностей и эффективности работы стационарных бетононасосов применяется бетонораздатчик круговой БРК-10, который предназначен для приема свежеприготовленной бетонной смеси от бетононасосов и укладки ее в сооружения из монолитного бетона и железобетона. Наиболее эффективно бетонораздатчик применяется при бетонировании больших открытых площадей: оснований сооружений (нулевой цикл), дорожных покрытий, аэродромов, гидротехнических сооружений, перекрытий, полов и крыш зданий и т. п.

Применение бетонораздатчика БКР-10 позволяет реализовать максимальную дальность бетононасоса по горизонтали и повысить производительность труда за счет уменьшения числа перестановок.

Ниже представлена техническая характеристика кругового бетонораздатчика БКР-10:

Максимальный вылет стрелы, м
Угол поворота стрелы в горизонтальной плоскости, град
Площадь перекрытия (обслуживания) рабочей площадки бетонораздатчиком, м 2
Внутренний диаметр бетоновода, мм
Максимальная крупность заполнителя, мм
Габаритные размеры, м:
в рабочем положении	12,37 x 2,32 х 1,97
в транспортном положении	7,2 х 1,685 х 1,61
Масса, кг:
конструктивная без балласта
балласта

Главное, на что нужно обращать внимание при выборе автобетононасоса (АБН) — это длина распределительной стрелы и требования к свободному пространству для работы. Стоимость аренды техники непосредственно зависит от дальности вылета стрелы, поэтому перед заказом конкретной модели, следует точно установить этот показатель.

Вылет стрелы и свободная площадь

Для определения того, какая длина стрелы оптимально подходит для выполнения конкретной задачи, нужно измерить дистанцию от места расположения АБН до самой отдалённой точки опалубки. В некоторых случаях, дальность стрелы может быть меньше, если на площадке есть рабочие, которые смогут быстро распределять раствор по площади заливки вручную.

Когда расстояние между техникой и местом заливки смеси установлено, можно примерно определить, какая длина стрелы потребуется для доставки раствора в опалубку. Однако, следует учитывать, что по горизонтали дальность вылета стрелы по горизонтали будет на несколько метров меньше, чем по вертикали. В описании автобетононасоса это значение указывается именно для подачи на высоту.

Чтобы точно установить требуемую длину распределительного устройства, нужно изучить её рабочую диаграмму. Эта схема доступна в технической документации к АБН и показывает, на какую реальную длину способна выдвинутся стрела, в зависимости от её угла относительно горизонта.

Перед заказом также нужно исследовать строительную площадку на наличие возможности подъезда техники. Автобетононасос имеет определённые габариты, которые требуют соответствующее количество свободного пространства для проезда. В среднем размеры АБН с распределительной стрелой 30-40 м составляют 11,5х2,5х4 м.

Также важно учитывать, что перед началом работы, для фиксации конструкции, автобетононасос требует установки выдвижных гидравлических опор. В результате чего, свободная площадь для его размещения увеличивается до участка 12х7 м.

Технические характеристики автобетононасоса

В документации к каждой модели АБН обязательно присутствует перечень характеристик, которые определяют его возможности. В первую очередь производитель указывает сколько кубических метров раствора насосное устройство перекачивает в час. Практически все современные модели АБН удовлетворяют потребностям подавляющего большинства задач по заливке раствора в опалубку.

Ограничение скорости работы связано не с мощностью насоса, а со способностью бригады принимать тот или иной объём смеси в определённых условиях. В зависимости от марки насосного устройства, его производительность может быть между 60 и 180 м³/ч.

Кроме производительности, АБН характеризуется типом привода и мощностью двигателя привода. Диаметр бетоновода внутри распределительной стрелы стандартный — 125 мм. Техника имеет определённые ограничения по работе с раствором. Осадка конуса смеси должна быть в пределах 6-12 см, а максимальный размер фракции заполнителя не больше, чем указанный в спецификации к насосу.

Для каждого АБН указывается тип шасси, то есть модель грузового автомобиля, на который установлено насосное оборудования и стрела. Кроме того, автомобильный бетононасос характеризуется определённой массой и габаритами. Различные модели имеют свою вместительность бункера и показатель давления на бетонную смесь, создаваемое насосной установкой.

Тщательное изучение всей доступной информации перед окончательным выбором определенного варианта этой техники очень важно. Ведь стоимость оборудования очень высока и речь даже не о его покупке, а об аренде. Кроме того правильно подобранный вариант устройства поможет максимально эффективно использовать его на строительной площадке и укоротить сроки выполнения всех связанных с ним работ.

Изучаем основные характеристики бетононасосов используемых на стройплощадках

Все существующие характеристики бетононасосов мы можем условно разделить на несколько основных категорий, разделяющих технику на определенные виды:

1. Привод.

автобетононасос SANY SY5400THB-45
автобетононасос со сложенной стрелой

2. Конструкция насоса.

Здесь выделяют два основных варианта конструкции: беспоршневая (роторная) и поршневая.

3. Бетоноподающее устройство.

По принципу подачи определены следующие варианты оборудования: малогабаритные, стационарные, линейные и стреловые.

4. Способ транспортировки.

По методу передвижения выделены следующие типы устройств: поставленное на шасси тягача, поставленное на шасси обычного транспортного средства, несамоходные прицепы.

5. Насосная система.

В данном случае определены только две группы: оснащенные шибером либо S-видной, либо С-видной формы.

бетононасос BSA 1005 D
таблица с характеристиками бетононасосов BSA 1005D, BSA 1005DSV, BSA 1005E

бетононасос P715 TD
таблица с характеристиками бетононасосов P715 TD, P715 TE

Принцип работы механизма зависит от того, какими именно характеристиками он обладает. Рассмотрим наиболее важные моменты:

1. Тип гидравлический.

Аппарат с таким приводом транспортирует смесь сначала в бункер, затем посредством колебания поршня затягивает (процесс происходит после закрытия клапана нагнетания) и проталкивает смесь по трубе (процесс происходит после открытия упомянутого клапана). Ход подачи смеси проходит равномерно с постоянным количеством выдаваемого раствора.

2. Тип механический.

Процесс проходит аналогично описанному выше, но ход у поршня не длинный, из-за чего объем подаваемого материала не одинаков. Кроме того скорость движения поршня в цилиндре непостоянна, что может привести к перегреву двигателя.

роторная конструкция насоса
типы и принцип работы бетононасосов

3. Тип поршневой.

Подача смеси производится посредством создания давления от движения поршня в бункере. Машины оснащены автоматикой, при помощи которой можно регулировать мощность подаваемого потока смеси. Плюсы: высокая производительность и способность подать материал на достаточно большие расстояния и высоты.

4. Тип роторный.

Подача смеси производится посредством движения поворотного ротора, который затягивая материал из всасывающего рукава, выдавливает его в напорный рукав. Н могут использоваться беспрерывно на протяжении большого промежутка времени. Плюсы: чаще всего размещаются на аппаратах малых размеров (высокий показатель маневренности), а также очень плавная и равномерная подача строительного материала.

автобетононасос 58150v АБН 6521
автобетононасос

таблица характеристика бетононасосов АБН 65/21,АБН 75/32,АБН 75/33

Будет полезно ознакомиться с нашей статьей: «Выбираем марку и на фундамент в зависимости от типа и размеров основания постройки».

Опираясь на показатели характеристик бетононасосов, выбираем определенный вариант

Ознакомившись с характеристиками бетононасосов, опытный строитель уже может приблизительно определить какая модель ему необходима, но все же не лишним будет указать на что еще следует обратить свое внимание:

1. Объемы предстоящих работ и размеры будущих зданий.

Большой объем работ требует взятие в аренду устройства способного работать долго и беспрерывно, хотя в этом пункте тоже есть свои нюансы, о которых упомянем чуть ниже. Касательно размеров, то на выгонку частных домов практически никогда не арендуют машины крупных габаритов, используют их только при постройке высотных зданий.

бетононасос стационарный
таблица характеристика бетононасосов СБ-123, СБ-165, СБ-161,СБ-126, БН-80-20

2. Доступность площадки, в плане свободного передвижения по ней транспорта.

Очень важный пункт, в плане выбора агрегата мобильного или стационарного вида. Невозможность подъехать вплотную к объекту на самодвижущейся технике вынуждает выбрать ту, что можно перенести при помощи подъемных средств.

3. Количество рабочих и отведенные на работу сроки.

Производительность агрегата должна совпадать как можно точнее со способностью рабочих расходовать доставленный материал. В противном случае либо будут простаивать свободные руки, либо сам аппарат, аренда которого обходится дороже менее мощного варианта.

4. Габариты и вес площадки.

Сама строительная площадка обязательно должна быть способна выдерживать нагрузку создаваемую весом транспорта и свободно вмещать его на себе.

Сопоставив все имеющиеся исходные данные в отношении работ с имеющимися параметрами разных видов техники можно выбрать наиболее эффективный и подходящий именно вам вариант. От правильности решения зависит: сэкономите или перерасходуете ли вы имеющиеся денежные средства.

А о том, как сделать бетономешалку своими руками в нашей следующей статье.

Автобетононасосы являются устройством для перекачки бетона, которое смонтировано на шасси грузового автомобиля. Предназначено данное оборудование для приема только что приготовленной смеси бетона от специальных бетонотранспортных средств и подачи ее в вертикальном или горизонтальном направлениях к месту укладки.

Применяется техника при строительстве шахт, мостов, зданий и различных сооружений из монолитного бетона.

Автобетононасосы могут быть двух видов - поршневыми и роторными.

Важной составляющей техники является бетонораспределительная стрела, на которой установлены бетоноводы. Состоит стрела из нескольких подвижных колен, за счет которых контролируется складывание, перемещение и т.д. Длина стрелы составляет 22-64 метров. Но на некоторых моделях японского или корейского производства, которые характеризуются небольшим размером, длина стрелы может составлять 10 метров. В основе стрелы размещена непосредственно насосная установка, а также приемный бункер для бетона. На конец стрелы надевается гибкий шланг-хобот длиной 4-8 метров. Работают автобетононасосы следующим образом - бетон или раствор поступают с лотка бетоносмесителя в приемный бункер автобетононасоса. Далее насосная установка перекачивает смесь непосредственно к месту разгрузки (которое может располагаться на ввысоке или на горизонтальном удалении). К слову, раствор и бетон может подаваться как по стреле автобетононасосов, так и по трассе, которая монтируется на объекте з отдельных труб, объединенных специальными зажимами. На конец этой трассы надевается резиновый хобот, который распределяет бетон по опалубке. Длина хобота составляет в среднем 4 метра.

Как правило, трасса применяется при заливке в существующих строениях или под линиями электропередач, а также в тех случаях, когда трудно и невозможно занести стрелу автобетононасоса в необходимое место.

Управление оборудованием может осуществляться при помощи пульта радиоуправления или резервного дистанционного пульта с кабелем.

Автобетононасосы оснащаются гидравлическими приводами.

Система распределения может быть со стандартным шибером или с S-образным шибером.

По типу подачи бетона оборудование может быть вакуумным (бетон продавливается благодаря созданию вакуума в лотке) и поршневым (бетон проходит по системе за счет действия одного или двух поршней).

Шторочные автобетононасосы сконструированы таким образом, что механизм подачи отделен от бетоновода шторками. В шиберных установках механизм подачи отделяется от бетоновода шиберным узлом.

Мировой рекорд подачи бетона по горизонтали - более двух километров. Рекордная высота подачи бетона - 715 метров, которая была достигнута при возведении гидроэлектростанции Parbati в Индии в августе 2009 года при помощи насоса производства Schwing Stetter. Кроме того, высота самого высокого здания в мире, весь объем бетона, для которого был уложен одним бетононасосом, составляет 302 метра.

Автобетононасос подает товарный бетон в горизонтальном и вертикальном направлениях к месту укладки с помощью распределительной стрелы 4 с бетоноводом 9 или инвентарного бетоновода. Распределительная стрела состоит из трех шарнирно сочлененных секций, движение которым в вертикальной плоскости сообщается гидроцилиндрами двустороннего действия 5, 7 и 11. Стрела монтируется на поворотной колонне 3, опирающейся на раму 15 шасси 1 через опорно-поворотное устройство 2, поворачивается в плане на 360° гидравлическим поворотным механизмом и имеет радиус действия до 19 м. На шасси также монтируются гидробак 6 и бак для воды 10. Прикрепленный к стреле шарнирно сочлененный секционный бетоновод 9 заканчивается гибким шлангом 3. Бетонная смесь подается в приемную воронку 14 бетононасоса 8 из автобетоносмесителя или автобетоновоза. При работе автобетононасос опирается на выносные гидравлические опоры 16. Автобетононасосы имеют переносной пульт дистанционного управления движениями стрелы, расходом бетонной меси и включением — выключением бетононасоса, что позволяет машинисту находиться вблизи места укладки смеси.

Принцип работы автобетононасоса:

Дальность, высота и глубина подачи

С лотка бетоносмесителя (бетономешалки, миксера) бетон или раствор постепенно выгружается в приёмный бункер автобетононасоса. Насосная установка начинает перекачивать смесь по бетоноводу-стреле непосредственно к месту разгрузки до 70 м в высоту и до 200 м в длину. Бетон и раствор можно подавать не только по стреле автобетононасоса, а ещё и нарастить её дополнительными бетоноводами, так называемой — трассой.
Трасса собирается на объекте из отдельных металлических труб, соединённых специальными зажимами. На конце этой трассы надет резиновый хобот для распределения бетона по опалубке. Длина хобота 4 метра. Можно использовать два хобота, чтобы повысить маневренность бетонирования.
В случае необходимости, трассу к бетононасосу можно подсоединить, не используя стрелу. Бетоноводы просто присоединяются непосредственно к насосной установке.
Применение при возведении зданий и сооружений из монолитного бетона и железобетона, строительстве мостов, тоннелей и т.д.

Основные характеристики

— Конструкция автобетононасоса продумана для установки на трехосное шасси;
— Передние выносные опоры с «Х»- образным выдвижением для быстрой установки и легкости раскрытия стрелы в стесненных условиях;
— Независимая рама с защитой от деформации кручения;
— Выносные опоры с гидравлическим приводом по обеим сторонам машины;
— Четырех или пяти секционная раздаточная стрела диаметром 125 мм. с раскручивающейся кинематикой раскрытия;
— Пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций;
— Регулятор подачи бетона;
— Тихая работа автобетононасоса с высокой производительностью: ровный, непрерывный ток бетона;
Устройство безопасности на открываемом смотровом люке.
— Производительность автобетононасоса от 90 до 163 м3/ ч.

Стандартное оборудование

— Пропорциональное радиоуправление стрелой (две скорости) через дистанционный радио пульт с синтезатором частот, 8-ми позиционным ключом и регулятором подачи бетона;
— Резервный пульт дистанционного управления с кабелем 30 м;
— Дистанционно управляемый вибратор на решетке приемного бункера;
— Центральный смазочный узел насосного узла;
— Дополнительная ручная система смазки насосного узла;
— Подкладки под выносные опоры из сверхпрочного пластика;
— Задняя фара на приемном бункере;
— Принадлежности для промывки и очистки системы.

Технические характеристики

Параметры	Модель
	АБН 65/21 (58150В)	АБН 75/32 (581532)	АБН 75/33
Максимальная техническая производительность на выходе из бетонораспределителя, м 3 /ч	65	75	75
Максимальная высота подачи бетонной смеси бетонораспределительной стрелой от уровня земли, м	21	32	33
Тип привода	Гидравлический
Установленная мощность, кВт, не более	95	125	125
Внутренний диаметр бетоновода, мм	125	125	125
Высота загрузки, мм	1450	1400	1450
Угол поворота бетонораспределительной стрелы, град:
в вертикальной плоскости	90	90	100
в горизонтальной плоскости	355	380	365
Вместимость загрузочной воронки, m 3	0,6	0,7	0,7
Максимальное давление на бетонную смесь поршнем на выходе из распределительного устройства, МПа	7	6,5	7,5
Максимальная крупность заполнителя, мм	50	50	50
Тип шасси	КамАЗ-53215	КамАЗ-53229	КамАЗ-53229
Габаритные размеры, м	10,0×2,5×3,8	10,3×2,5×3,8	10,45×2,5×3,8
Масса технологического оборудования, кг	9500	15 000	16 700
Полная масса автобетононасоса, кг, не более	16 500	24 000	24 000
в том числе распределяемая на переднюю ось	4500	6000	6000
на оси задней тележки	12 000	18 000	18 000

Дополнительное оборудование

— Трубопровод двойной толщины и высокопрочной стали;
— Центральная автоматическая смазочная система стрелы;
— Комплект экстренного обслуживания гидролинии;
— Водяной насос высокого давления;
— Воздушный компрессор для прочистки стрелы;
— Воздуховод на стреле;
— Защита приемного бункера.

Размеры площадки для установки

Автобетононасос 24м площадка 6 Х 10 метров
Автобетононасос 28м площадка 6 Х 10 метров
Автобетононасос 32м площадка 7 Х 11 метров
Автобетононасос 36м площадка 8 Х 11 метров
Автобетононасос 40м площадка 9 Х 11 метров
Автобетононасос 42м площадка 10 Х 11 метров
Автобетононасос 46м площадка 10 Х 12 метров
Автобетононасос 52м площадка 12 Х 15 метров
Автобетононасос 62м площадка 13 Х 16 метров
Автобетононасос 65м площадка 13 Х 16 метров
