Во время путешествия порой необходимо ориентироваться по солнцу, для чего нужно знать примерное время. Если нет часов с циферблатом, можно сделать солнечные часы своими руками. Помимо практического значения, такая конструкция станет отличным украшением садового участка. К тому же, изготовление солнечного определителя времени станет увлекательным занятием для детей, чтобы следить за движением солнца и узнавать время суток. Как сделать солнечные часы? Подробнее об этом можно узнать ниже.

Солнечные часы

Солнечные определители времени делятся на три вида: вертикальные, горизонтальные, экваториальные. Первый вид крепится на стенах зданий, соответственно, имеет вертикальный циферблат, направленный строго на юг. Стержень для указания времени расположен выше центра циферблата с отклонением на угол, равный 90 градусам за минусом значения широты отдельно взятой местности.

Второй вид располагается на земле в горизонтальном положении. Часовой стержень имеет вид треугольника с углом, равным широте местности, называемый гномон. Он указывает северное направление. Такие часы показывают точное время круглый год, кроме зимы и поздней осени. Поверхность экваториальных часов находится под наклоном относительно уровня земли и повернута на север. Гномон представляет собой перпендикулярный циферблату стержень, расположенный параллельно земной оси. На циферблат нанесены деления аналогично обычным стрелочным часам, через каждые 15 градусов. Недостатком экваториальных часов является то, что они будут показывать информацию только в период между днями весеннего и осеннего равноденствия в северном полушарии, и, наоборот – в южном полушарии. Достоинством этого вида часов является их мобильность. Можно сделать небольшую конструкцию, которую можно перемещать на нужное место.

Как сделать солнечные часы своими руками: видео

Наиболее часто встречаются горизонтальные и экваториальные солнечные часы, но, несмотря на это стоит описывать изготовление каждого из трех типов. Перед изготовлением конструкции необходимо определить место для ее размещения. Это должна быть территория, не загороженная зданиями, деревьями и прочими объектами. Лучше предварительно понаблюдать за местом размещения будущих часов на протяжении года, чтобы оно постоянно было солнечным. В зависимости от места расположения будет зависеть то, какой тип часов изготовить – вертикальный, горизонтальный или экваториальный. Если на участок падает множество теней от столбов, изгородей, лучшим вариантом станет изготовление вертикальных солнечных часов, которые можно будет прикрепить к стене дома или на декоративный столбик.

Экваториальные солнечные часы: изготовление

За основу нужно взять фанеру или кусок пластика, на котором через каждые 15 градусов наносятся деления. По центру основания закрепляется металлический стержень или штырь из любого другого крепкого материала. Его длина варьируется в зависимости от размера часов.

Для того чтобы придать правильный наклон циферблату, его устанавливают на специальную подставку. Чтобы правильно рассчитать угол наклона, нужно от 90 градусов отнять значение градуса широты местности, где устанавливаются солнечные часы.

После того как циферблат будет установлен, их нужно сориентировать так, чтобы гномон указывал на север. Сделать это нужно так: за некоторое время до наступления полудня стержень (гномон) закрепляется на горизонтальной плоскости. То место, куда будет падать тень от стержня, нужно отметить точкой, затем провести окружность с помощью циркуля. Центр этой окружности будет находиться там, где закреплен гномон. Длина тени в момент наблюдения будет обозначать радиус окружности. Далее нужно наблюдать за движением тени. Отходя от нарисованной окружности, она постепенно будет уменьшаться, затем снова расти, снова пересекая окружность. В том месте, где она второй раз ее пересекает, нужно поставить отметку и соединить ее с первой отметкой. Отрезок, который в результате получится, нужно разделить пополам. Прямая, которая проходит через середину получившегося отрезка и центр окружности, будет указывать направление север-юг. Далее нужно обозначить циферблат, для чего основание размечается на 24 одинаковых отрезка по 15 градусов каждый, нанести числовые разметки.

Для правильной ориентации экваториальных самодельных часов необходимо соблюдать условия:

Часть циферблата, на которой обозначены цифры от 6 до 18, должна находиться строго горизонтально.
Часть циферблата с цифрами 12-24 должна совпадать с определенным направлением север-юг.
Циферблат нужно наклонить таким образом, чтобы угол составлял значение местной широты.

Как сделать солнечные часы горизонтального типа

Солнечные часы своими руками с горизонтальным циферблатом изготавливаются еще проще, чем экваториальные.

Основание изготавливается из твердого материала, можно взять фанеру или пластик. Его можно сделать круглым или квадратным. Гномон изготавливается из этого же материала в виде треугольника, один угол которого должен равняться 90 градусам, а второй – широте отдельно взятой местности. Треугольная стрелка крепится к основанию, и устанавливается на земле в нужном месте. Для того чтобы повернуть стрелку на север, ориентируются по компасу. Для обозначения делений на циферблате необходимо завести таймер, и каждый час отмечать тень от стрелки.

Изготовление вертикальных солнечных часов

Подготовка к изготовлению солнечных часов

Вертикальные солнечные часы лучше размещать на южной стороне. Изготовление этого типа солнечных часов более сложное, чем первых двух. Циферблат располагается параллельно горизонту в строгом южном направлении для северного полушария. Чуть выше центральной части основания определителя времени нужно отметить расположение стрелки, и от этой точки спустить отвес, по которому нужно начертить линию. Эта линия будет обозначать время полудня. Числовые обозначения располагаются на циферблате симметрично только в том случае, если при этом стержень окажется в строго перпендикулярном положении относительно циферблата. Закрепить стержень в стене не так просто: для начала нужно просверлить отверстие большим, чем гномон, диаметром. Часть стержня, которая будет закреплена внутри стены, нужно немного расплющить для того, чтобы предотвратить его проворачивание. Место крепления увлажняется, туда вставляется стержень так, чтобы место изгиба было точно в стене. Стержень нужно повернуть так, чтобы он составлял угол 90 градусов с поверхностью стены до того, как раствор в месте крепления застынет.

И у нас есть прекрасная возможность пустить солнечный свет в дело, смастерив солнечные часы своими руками . Разумеется, они не заменят традиционные - механические и электронные - часы, но самоделка эта - очень занимательная, а для представителей подрастающего поколения - ещё и познавательная, ведь модель солнечных часов, которую мы будем делать, - самая что ни на есть действующая, а её изготовление потребует определённых знаний в области астрономии и тригонометрии.

Существует немало разновидностей этого древнейшего прибора для измерения времени. Но среди всего многообразия солнечных часов, когда-либо использовавшихся, в качестве основных или классических выделяют следующие типы:

Экваториальные (у таких солнечных часов плоскость кадрана (циферблата) параллельна экватору, а гномон (та часть, которая отбрасывает тень), обычно представляющий собой металлический стержень, параллелен земной оси);

Горизонтальные (плоскость кадрана параллельна плоскости горизонта, а гномон имеет форму треугольника, одна из сторон которого наклонена к плоскости кадрана на угол, равный географической широте места установки часов);

Вертикальные (как следует из названия, циферблат таких часов размещается в вертикальной плоскости, обычно на стенах зданий).

Настенные солнечные часы (Собор Или, Англия)

Мы с вами будем делать солнечные часы экваториального типа, как самые простые в изготовлении. Благодаря тому, что циферблат устанавливается параллельно экватору, а солнце движется по небесной сфере практически равномерно, тень от гномона за каждый час будет смещаться на угол, равный 15°. Поэтому часовые деления на циферблат наносятся также, как и в обычных часах, только отметок нужно не 12, а 24. Понятно, что верхняя часть циферблата вряд ли пригодится, разве только жителям заполярья, когда наступит полярный день, и солнце будет светить круглосуточно.

Чертить циферблат самостоятельно необходимости нет, можете воспользоваться готовыми шаблонами - круглым или квадратным (какой больше по душе):

Наша задача сводится к тому, чтобы правильно сориентировать в пространстве солнечные часы. Угол наклона циферблата относительно горизонтальной плоскости определяется так:

α=90°-φ ,

где φ - географическая широта. Узнать широту своего места жительства можно по карте или в Википедии.

А зная необходимые углы, очень просто сделать для наших солнечных часов наклонную подставку из картона или бумаги и потом наклеить на неё распечатанный на принтере циферблат либо подготовить в графическом редакторе развертку корпуса часов с нанесённым изображением циферблата.

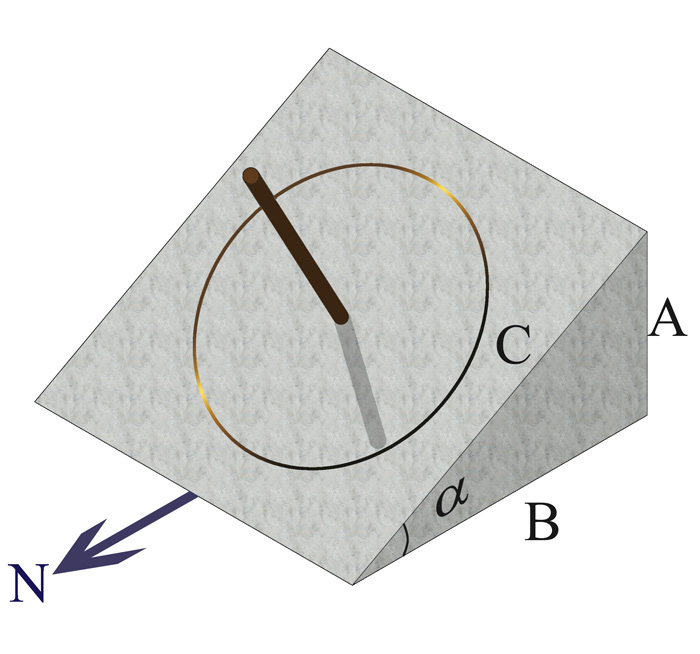

Размеры шаблона циферблата нам известны. Боковая сторона корпуса представляет собой прямоугольный треугольник. Таким образом, нам известны длина гипотенузы С и углы треугольника, а длины катетов A и B рассчитываются по тригонометрическим формулам:

A=C×sinα

B=C×cosα

Остаётся только начертить развёртку по полученным размерам, можно даже без боковых стенок.

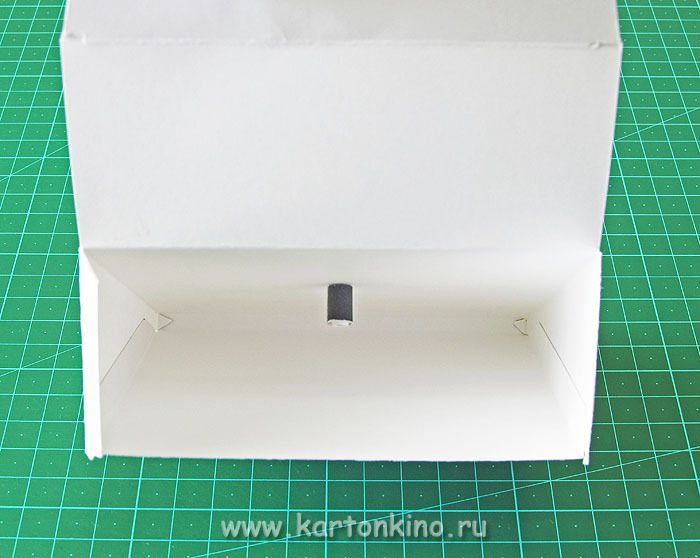

Я сделала корпус с открывающейся задней крышкой (ниже объясню, для чего):

Что ни делай, всё равно коробочка получается

Ну вот, теперь в центре циферблата нужно установить гномон. Для этого можно использовать любой подходящий по размеру стержень (например, пластиковую трубочку от пакетика с соком). А можно также сделать его из картона или бумаги:

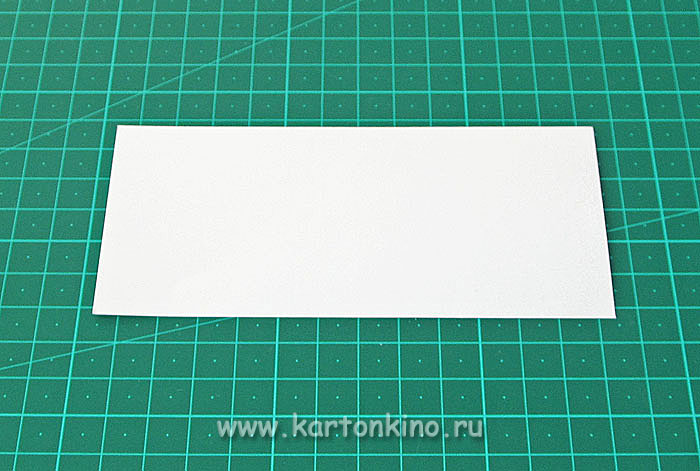

Вырезаем прямоугольную полоску шириной 60 мм (длину определяем эмпирически, на глаз, так, чтобы при сворачивании получилась плотная трубочка диаметром около 5-6 мм с небольшим отверстием);

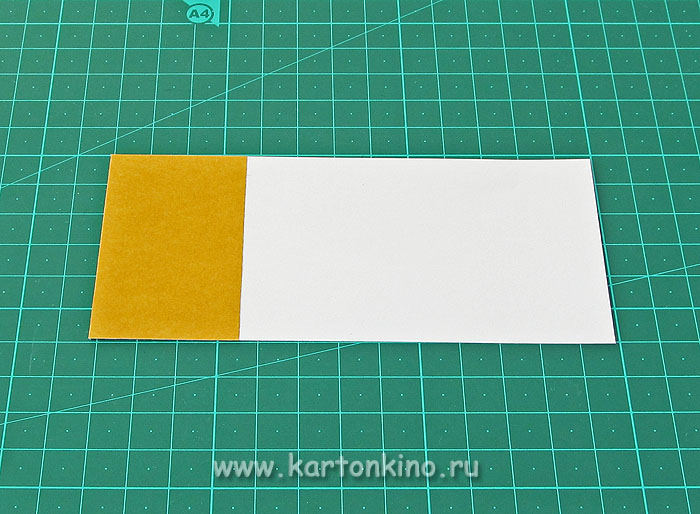

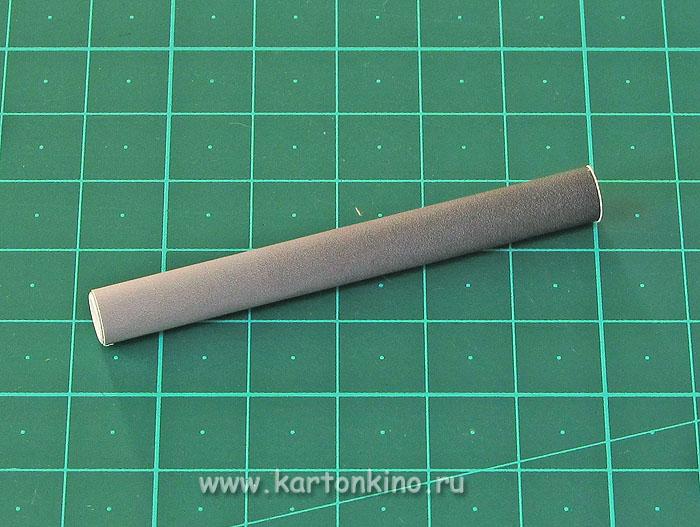

Наклеиваем на 1 край двусторонний скотч и сворачиваем трубочку;

Вырезаем ещё одну прямоугольную полоску шириной 15-20 мм и также сворачиваем ее в трубочку диаметром, совпадающим с диаметром отверстия первой трубочки;

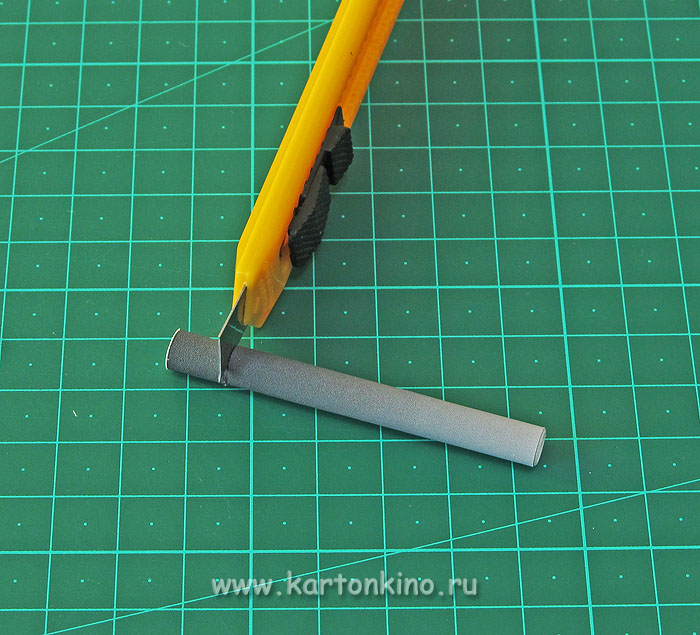

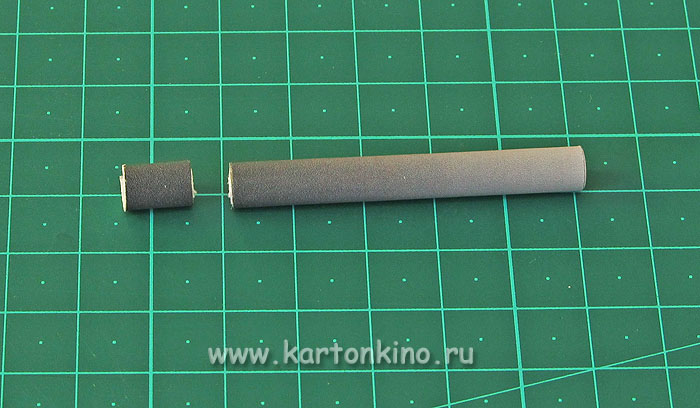

Отрезаем часть первой трубочки на расстоянии 10 мм от края (это будет что-то вроде гайки)

и соединяем детали;

Закрепляем гномон на циферблате, фиксируя его с обратной стороны “гайкой” (тут-то и пригодилась открывающаяся крышка).

Солнечные часы готовы. Теперь, чтобы они работали правильно, нужно поставить их на освещённом солнцем месте (на подоконнике, на балконе и т.д.) так, чтобы гномон “смотрел” на север (направление определяем по компасу).

Конечно, ждать точного совпадения показаний таких солнечных часов с показаниями обычных часов не стоит. Во-первых, солнечные часы, показывающие истинное солнечное время, не учитывают поясное время в конкретной местности. Во вторых, не стоит забывать, что магнитный и географический полюса Земли имеют расхождение, и то, что часы мы ориентировали по магнитному полюсу, также внесёт некоторую погрешность.

И наконец, главный момент, с которым также придётся считаться, - экваториальные часы работают только в период между днями весеннего и осеннего равноденствия. Всё остальное время время верхняя поверхность кадрана будет находиться в тени. Но день весеннего равноденствия в северном полушарии уже скоро, так что ждать остаётся недолго. Времени как раз хватит, чтобы сделать солнечные часы своими руками и настроить их на работу.

Успешных вам экспериментов! И до новых встреч на

Весьма полезный инструмент. И чрезвычайно занимательный для детей. Кроме того, если к делу подойти масштабно и творчески, можно смастерить не только картонную модельку, но и целую композицию, которая будет украшать ваш садовый или дачный участок. Так давайте разберем, как сделать солнечные часы своими руками. И первым делом рассмотрим модели устройств.

Какими могут быть солнечные часы?

За все время своей истории человечество изобрело четыре вида таких часов:

горизонтальные;
вертикальные;
полярные;
экваториальные.

Что можно сделать самостоятельно?

Из перечисленных солнечных часов своими руками проще всего соорудить следующие:

Мы уже приблизительно знаем, как сделать солнечные часы своими руками. Но давайте обратимся к подробным инструкциям?

Самодельные экваториальные часы

Макет солнечных часов своими руками мы будем делать по такой схеме:

Вырезаем подходящий круг из фанеры, пластика или плотного картона.
Берем старый добрый транспортир и через каждые 15 градусов делаем разметку. В середине у нас 12. В правую сторону от цифры отходит 11, 10, 9, 8, 7. В левую сторону от двенадцати идет 1, 2, 3, 4, 5 и 6. Таким образом, перед нами будет некий полукруг, который будет "лежать" на наиболее выпуклой точке.
Можно просто нанести фломастером или ручкой эти цифры, а можно подойти к делу с энтузиазмом и все это красиво оформить.
В середину полукруга, прямо над отметкой "12", мы вставляем ровную палочку, стержень, штырь или что-то подобное.
Как делать солнечные часы своими руками дальше? Теперь самое важное - расположить конструкцию под правильным углом. Как мы говорили, он должен соотноситься с широтой того пункта, где вы находитесь. Это можно выяснить как по географической карте, так и обратившись к поисковикам, интернет-энциклопедиям.
Как мы определяем правильный градус наклона? От 90 отнимаем широту вашего местоположения. К примеру, вы в Москве. Это 55° северной широты. Значит, 90 - 55 = 35°. На 35 градусов мы и наклоним наш циферблат.
С этим разобрались. Теперь определяем, где север. Именно туда должна смотреть стрелка и "лицо" наших часов.

Экваториальные солнечные часы своими руками можно сделать так. Минус их в том, что зимой устройство верно показывать время не будет.

Картонные экваториальные часы

Возможно сделать солнечные часы своими руками из картона. Действуем по инструкции:

Горизонтальные солнечные часы

Проще всего сделать своими руками для детей солнечные часы такого вот типа. Начинаем:

Вырезаем из плотного материала гномом - стрелку для нашего устройства. Здесь нужен тоже транспортир - один угол делаем прямым, а тот, что будет ложиться на циферблат, надо определять - он будет равен широте вашего города. Возьмем Москву - для этого населенного пункта данный угол гномона будет равен 55°.
Стрелка устанавливается на высчитанный угол на крепкую основу - пластик, фанеру и проч. Наносить деления пока не нужно.
Устанавливаем солнечные часы на местности так, что острие высчитанного угла будет смотреть на юг, а исходящие из него стороны треугольника должны устремляться на север.
Важно, чтобы наша конструкция была статичной.
А теперь дело за наблюдениями в солнечный день. Каждый час наносим соответствующее деление по тени от гномона.

Солнечные часы на даче

Неплохо сделать своими руками солнечные часы на даче - горизонтальные или экваториальные. Это не только полезная поделка, но и любопытная штука для детей, элемент, украшающий ландшафт. Так как часы будут находиться на открытом пространстве, не защищенные от стихий, эти факты надо продумать при их изготовлении:

Первым делом выберите самую солнечную площадку, которую не затеняют постройки и деревья, разровняйте ее.
В качестве циферблата можно использовать керамическую плитку, камень с ровной поверхностью, спил бревна, большую декоративную тарелку, металлическую крышку от бака. Превосходно смотрятся на фото солнечные часы, своими руками обустроенные на цветочной клумбе.
Можно и просто разровнять площадку, засыпать ее песком, после чего выложить деления и цифры камушками. Можно использовать акриловую, эмалевую или другую устойчивую краску.
Гномон делается также из прочных материалов - пластик, дерево. В случае с экваториальными часами можно использовать металлический стержень, штырек.

Об иных видах солнечных часов

Мы с вами разобрали, как сделать солнечные часы своими руками, - горизонтальные и экваториальные. Если вам этого показалось мало, то можете попробовать создать экспериментальные модели других разновидностей.

Полярные солнечные часы характерны тем, что линия циферблата у них горизонтальная, вытянутая в направлении "восток-запад". Гномон - это прямоугольник, лежащий в середине циферблата на своей широкой стороне. В правую сторону наносятся цифровые деления (от гномона) с 1 до 6, в левую сторону (от гномона) с 12 до 7. Разметка кладется каждый час по тени, ложащейся от прямоугольника. Здесь также важно, как и в случае с экваториальными часами, наклонить циферблат согласно широте вашего местоположения.

Вертикальные солнечные часы сложны тем, что мастерить их надо уже на перпендикулярной земли поверхности, обязательно на южной стороне (для северного полушария). Если это стена, то следует позаботиться о том, как вы будете монтировать на ней стрелку. Циферблат параллелен горизонту. После того, как вы установили стрелку (чуть выше основания циферблата), от нее вниз спускается отвес - он устанавливает время полудня. Другие цифровые обозначения наносятся по тени от гномона.

Мастеру на заметку

Вот мы и разобрали все практические инструкции. Также хотим вам в заключение представить практические рекомендации:

Солнечные часы "работают", пока на небе видно наше главное светило. Поэтому не стоит наносить на циферблат время после захода солнца или до рассвета - это лишняя работа.
К нашему изобретению не совсем относится выражение "работает как часы". Из-за особенностей колеблющегося светового дня время на них будет спешить весной и отставать осенью. Поэтому не нужно делать конструкцию монументальной, чтобы иметь возможность корректировать деления часов в соответствии с сезоном.

Сделать собственные солнечные часы - интересно, несложно и познавательно. Это не только развивающая игрушка для детей, но и отличное украшение дачного участка!

Здравствуйте, дорогие читатели КАРТОНКИНО.ru! Весна... Где-то она уже в самом разгаре, где-то её прихода пока только ждут, через месяцок-другой, но солнце везде светит ярче и дольше. И у нас есть прекрасная возможность пустить солнечный свет в дело, смастерив солнечные часы своими руками . Разумеется, они не заменят традиционные — механические и электронные — часы, но самоделка эта — очень занимательная, а для представителей подрастающего поколения — ещё и познавательная, ведь модель солнечных часов, которую мы будем делать, — самая что ни на есть действующая, а её изготовление потребует определённых знаний в области астрономии и тригонометрии.

— экваториальные (у таких солнечных часов плоскость кадрана (циферблата) параллельна экватору, а гномон (та часть, которая отбрасывает тень), обычно представляющий собой металлический стержень, параллелен земной оси);

Экваториальные солнечные часы на берегу Темзы (Лондон, Англия)

— горизонтальные (плоскость кадрана параллельна плоскости горизонта, а гномон имеет форму треугольника, одна из сторон которого наклонена к плоскости кадрана на угол, равный географической широте места установки часов);

Горизонтальные солнечные часы (Лимассол, Кипр)

— вертикальные (как следует из названия, циферблат таких часов размещается в вертикальной плоскости, обычно на стенах зданий).

Настенные солнечные часы (Собор Или, Англия)

Чертить циферблат самостоятельно необходимости нет, можете воспользоваться готовыми шаблонами — круглым или квадратным (какой больше по душе):

α=90°-φ ,

где φ — географическая широта. Узнать широту своего места жительства можно по карте или в Википедии.

A=C×sinα

B=C×cosα

Остаётся только начертить развёртку по полученным размерам, можно даже без боковых стенок.

Я сделала корпус с открывающейся задней крышкой (ниже объясню, для чего):

Что ни делай, всё равно коробочка получается

— вырезаем прямоугольную полоску шириной 60 мм (длину определяем эмпирически, на глаз, так, чтобы при сворачивании получилась плотная трубочка диаметром около 5-6 мм с небольшим отверстием);

— наклеиваем на 1 край двусторонний скотч и сворачиваем трубочку;

— вырезаем ещё одну прямоугольную полоску шириной 15-20 мм и также сворачиваем ее в трубочку диаметром, совпадающим с диаметром отверстия первой трубочки;

— отрезаем часть первой трубочки на расстоянии 10 мм от края (это будет что-то вроде гайки)

и соединяем детали;

— закрепляем гномон на циферблате, фиксируя его с обратной стороны «гайкой» (тут-то и пригодилась открывающаяся крышка).

Солнечные часы готовы. Теперь, чтобы они работали правильно, нужно поставить их на освещённом солнцем месте (на подоконнике, на балконе и т.д.) так, чтобы гномон «смотрел» на север (направление определяем по компасу).

И наконец, главный момент, с которым также придётся считаться, — экваториальные часы работают только в период между днями весеннего и осеннего равноденствия. Всё остальное время время верхняя поверхность кадрана будет находиться в тени. Но день весеннего равноденствия в северном полушарии уже скоро, так что ждать остаётся недолго. Времени как раз хватит, чтобы сделать солнечные часы своими руками и настроить их на работу.

Успешных вам экспериментов!

Понравилась статья? Впереди ещё много интересного — подписывайтесь на обновления и получайте анонсы прямо себе на почту!

Кстати, уже готов новый мастер-класс по изготовлению солнечных часов. На этот раз речь идёт о модели карманных часов горизонтального типа.

До новых встреч в КАРТОНКИНО!

Эти часы рассчитать, конечно, сложнее, чем экваториальные, но зато время они могут показывать круглый год. В этих часах кадран лежит строго горизонтально, а гномон направлен на север и расположен к поверхности кадрана под углом, равным географической широте местности. Вся сложность построения - в разметке часовых линий, которые в данном случае будут располагаться на циферблате не равномерно. Эту разметку можно провести тремя способами.

Первый способ - самый легкий, но не очень точный - способ визуальных наблюдений. Для начала, надо изготовить плоский кадран и укрепить на нем гномон. Например, Харьков расположен на широте 50°, поэтому гномон будет располагаться под углом 50° к горизонтальной поверхности кадрана. Чертеж гномона в данном случае будет выглядеть так.

После этого закрепляем гномон на кадране таким образом, чтобы стороны треугольника ВС и ВА были направлены строго на север (как это сделать описывалось в статье про экваториальные часы). Теперь наблюдаем за движением тени от гномона и каждый час делаем отметки на циферблате. Таким образом, за сутки можно разметить весь циферблат. Чтобы разметка была более точной, надо выбрать дни, когда значение уравнения времени приближается к нулю. После разметки наш циферблат будет сверху выглядеть так.

Из точки А проведем линию к перпендикулярной прямой так, чтобы угол САВ равнялся широте вашей местности (Рис.2).

Из точки В проведем перпендикуляр к отрезку АС (Рис.3) и отметим на нем точку D. Из точки В, радиусом BD, проведем окружность и, на пересечении ее с горизонтальной прямой, отметим точку О (Рис.4).

Теперь чертим окружность с центром в точке О и радиусом ОВ и эту окружность делим на равные сектора по 15°, как при разметке экваториальных часов. Каждый луч продлеваем до пересечения с вертикальной прямой ВС. Эти точки и будут определять часовую разметку наших горизонтальных часов (Рис.5).

Соединяем эти точки с точкой А (линии красного цвета). Осталось только пронумеровать - и половинка циферблата готова. Повернем полученный чертеж на 90° (Рис.6) и симметрично дорисуем правую половинку циферблата.

Часы готовы. Гномон изготавливается так же, как описано в первом способе и устанавливается на циферблат вдоль 12-часовой линии (линия АВ) так, чтобы угол, равный широте местности совпадал с точкой А.

Остается правильно сориентировать часы на местности - и все..

Третий способ - тригонометрический. В начале заготовим основу будущего циферблата - пересекающиеся под прямым углом линии и нанесем основные часовые отметки.

Все углы для разметки часовых делений можно рассчитать по формуле:

tg(a)=sin(f) * tg(t),

где а - искомый угол
f - широта местности
t - временной отрезок, выраженный в градусной мере (из расчёта 1ч = 15°).

Например, рассчитаем, где будет находиться отметка 11 часов на часах, расположенных в Харькове. Значение f = 50°, а t = 15° (1час от отметки 12).Подставим эти значения в формулу:

tg(a)=sin(50°)*tg(15°)=0,7660*0,2679=0,2052

отсюда определяем, что угол a=12°.

Таким образом, на циферблате угол между 12 и 11 часами будет для Харькова равняться 12°. Симметрично ему можно отложить сразу и угол между 12 и 13 часами. По этой же формуле рассчитываем и остальную разметку, принимая угол t равный соответственно двум, трем и т. д. часам (30°, 45° и т.д.).

Наши часы будут выглядеть так, как на этом рисунке (вид сверху). Красной линией ВС отмечено место крепления гномона, в данном случае без учета поправки на долготу местности. Если учесть эту поправку, то гномон будет направлен не ровно на 12 часов, а на точку времени 12час 35мин - истинный полдень для Харькова.

Теперь устанавливаем эти часы на местности, сориентировав гномон строго по линии север-юг, как описывалось ранее.

Циферблат горизонтальных часов не обязательно должен быть круглым. Если учесть реальную тень от гномона, то можно создать часы, которые будут показывать не только точное время, но и дату, не давая Вам забыть о таких важных событиях в жизни, как юбилеи, дни рождения, памятные даты. Например, солнечные часы у входа в яхт-клуб города Четхэма (Англия), показывают дату и час гибели адмирала Нельсона (21 октября в 17 часов). О построении таких часов можно прочитать в нашей специальной статье, посвещенной горизонтальным солнечным часам с циферблатом, ограниченным линиями солнцестояния .
