Варианты изготовления ракетной печи из профильной трубы своими руками. Как сделать ракетную печь для обогрева дома Ракетная печь длительного горения своими руками

Простой отопительный прибор, который по популярности мало в чем уступает буржуйке, – печь-ракета. Работает на дровах, а схема конструкции настолько проста, что изготовление возможно своими силами. Печь можно сделать и экономичной – многие думают, что похожесть на буржуйку означает прожорливость топочной камеры, но нет. Есть схемы, которые работают на тлеющей древесине (пиролиз), а значит, экономичны при таком же КПД.

Почему ракета и почему реактивная

Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.

Гудение печи – это неэффективный и расходный режим горения. При нормальной работе она издает тихий шелест.


Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани.

Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены. Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м 2 . Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.

Как работает печка ракетного типа

Устройство простейшее – два принципа горения топлива, позаимствованных у других печей:

  1. Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке.
  2. Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.

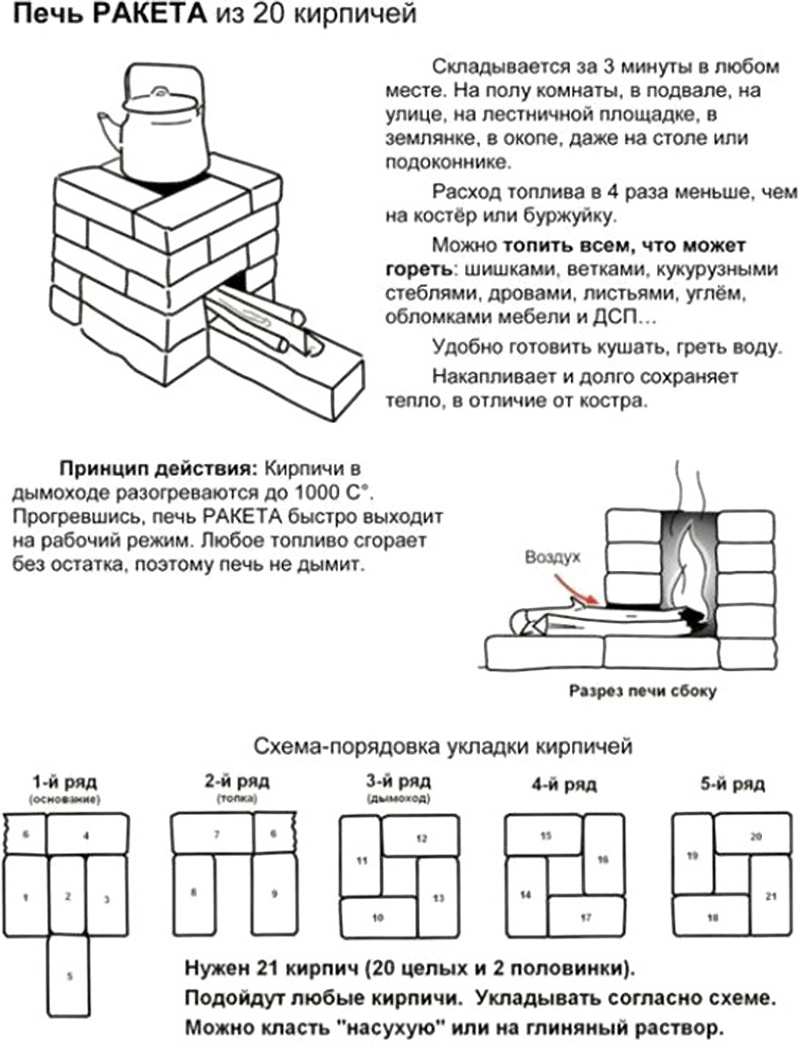

Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.

Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть воду или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 90 0 .


В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – добавить сверху горизонтальной трубы вертикальный железный цилиндр для загрузки дров. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция печки часто использует красный кирпич, который кладется на глиняный раствор.

КПД конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали, как повысить эффективность ее работы. Добавочный элемент – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так повышается общий нагрев и продолжительность удержания тепла.

На схеме:

  1. Наружный корпус.
  2. Труба, которая служит топкой.
  3. Канал для выхода воздуха в камеру сгорания.
  4. Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.

Как протапливать

Протапливается реактивная печь «Робинзон» по принципу разжигания костра – первой закладывается бумага, сено, солома или другой быстровозгораемый материал, затем – мелкие щепки или крупная стружка. Последними закладываются поленья в размер топки. Горячие продукты горения поднимаются по вертикальной трубе (2) и выходят наружу. На открытый торец трубы (2) можно ставить кастрюлю или бак с водой.

Чтобы топливо горело непрерывно и активно, необходимо обеспечить зазор между выходной трубой (2) и кастрюлей с водой с помощью специальной решетчатой металлической подставки.

На схеме ниже нарисовано простейшее устройство с дверцей на отверстии для загрузки топлива. Воздушная тяга образуется из-за наличия специального канала, образующегося нижней поверхностью топки и железной пластиной, приваренной в 8-10 мм от топочной камеры. Такая конструкция будет принудительно докачивать воздух, даже если дверца закроется полностью. Из схемы видно, что конструкция рассчитана и на работу в режиме пиролиза, при этом постоянный поток «второстепенной» струи воздуха будет дожигать отработанные газы. Но чтобы дожигание проходило на 100%, необходимо обустроить термоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить нужные температурные показатели для пиролиза.

На схеме:

  1. Принудительный канал для поддува воздуха при закрытой топочной дверце.
  2. Область активного горения.
  3. Сгоревшие газы.

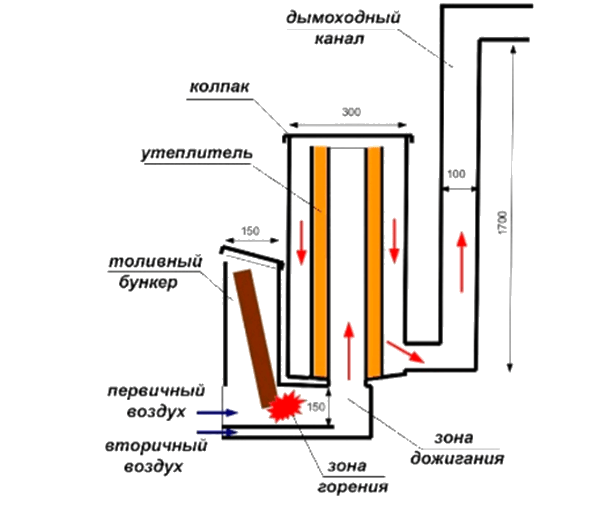

Усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовления пищи, для чего конструируется верхняя варочная поверхность. Итого: к самому простому варианту «ракеты» можно добавить наружный корпус, который будет дополнительно обогревать комнату, топочную дверцу, поддув воздуха для поддержания режима пиролиза и плиту для варки еды. Эту схему уже можно реализовать в самом доме, а не во дворе, так как труба дымохода выводится наружу. Такая несущественная модернизация значительно повышает эффективность модели. Так, ракетная печь своими руками, чертежи которой представлены ниже, обладает следующими возможностями:

  1. Из-за встраивания наружного корпуса из трубы большего диаметра и его утепления, которое создает термоизоляционный слой для райзера, а также из-за возможности герметично закрыть верхнюю трубу горячий воздух остывает намного дольше.
  2. В нижней секции печки добавлен отдельный канал для поддува, что позволяет организовать пиролизное горение.
  3. Дымоход в такой схеме рекомендуется располагать не вертикально вверху, а снизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печки, обеспечивая быстрый нагрев варочной плиты и всего утепленного корпуса.

В топливнике (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме, – это режим «А», которым можно управлять при помощи заслонки (3). Горячие, но не догоревшие от пиролиза газы подаются в концевой отрезок огневого канала (5), в котором дожигаются. Дожигание обеспечивает качественная термоизоляция и постоянный поток «второстепенного» воздуха в режиме «Б» по каналу (4).

Затем горячий поток поступает во внутренний райзер (7), поднимается вверх к плите для варки (10) и нагревает ее. Далее горячий воздух попадает в объем (6) между наружной и внутренней трубами, утепленными слоем золы (4, 9), нагревает корпус печи, который отдает тепло в помещение. И наконец, остывший воздух опускается вниз, чтобы попасть в дымоход (11) и выйти наружу.

Стабильно высокая температура в райзере (7) обеспечивает максимальную отдачу тепла и создает условия для полного сгорания газов благодаря помещению райзера в трубу большего размера – обечайку (8). Свободное пространство заполняется золой или другим жаропрочным веществом (9) для футеровки – это также может быть раствор обычной глины с песком в пропорциях 1:3.

Пальма популярности принадлежит промышленной модели «Робинзон» – это простая, но надежная конструкция. Имея такую мобильную печь, можно на даче или в походе быстро приготовить пищу или нагреть воду. Конструктивно это перевернутая труба Г-образной формы, как показано на схемах ниже.

В горизонтальный отрезок топливного приемника закладываются дрова, а поджиг осуществляется с той стороны, откуда входит вертикальная труба. В трубе Г-образной формы из-за разницы давлений горячего и холодного воздуха возникает тяга, и интенсивность горения будет только расти по мере нагревания корпуса печи. Подача воздуха регулируется шиберной заслонкой.

Работает печь по принципу расходования энергии естественного потока горячих газов. Получается замкнутый цикл: при повышении температуры топливо начинает гореть активнее и быстрее нагреваются камера и варочная поверхность. В результате «Робинзон» способен нагреть 10 литров воды за 10 минут, если поставить бак на уже теплую поверхность. На схеме видно, что варочная поверхность в «Робинзоне» имеет толстый теплоизоляционный слой, что позволяет закладывать в топливник чурки большого диаметра.

Стационарная печь

Стационарные модели имеют колпак, чтобы тепло в помещении сохранялось дольше. В такой печке сжигание топлива происходит по другому сценарию. Начало процесса сгорания дров такое же – поступление воздуха ограничено. Это вызывает выделение пиролизных газов, которые дожигаются в нижнем участке вертикальной трубы или короба, куда вторичный воздух подводится отдельно.

Раскаленный газ, оказавшись вверху, начинает остывать и опускается в свободный межкамерный объем, а затем – в дымоход. Это происходит следующим образом:

  1. Силы гравитации заставляют более холодные, а значит, тяжелые сгоревшие газы устремляться вниз, где они попадают в дымоход.
  2. Этому способствуют и постоянно поддерживаемое давление от подкладываемых дров и стабильно высокая температура газов.
  3. Естественная тяга в дымоходной трубе.

Все это создает эффективные условия для сгорания дров и появляется возможность пристроить к «ракете» дымовой канал с произвольной геометрией. В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение.

Главный недостаток всех печей на твердом топливе – невозможность удержать бо́льшую часть тепла в доме. Но положительные качества позволяют нивелировать отрицательные моментывысокая скорость выхода газов позволяет организовывать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике – русская печь. В реактивной печи с горизонтальным многоканальным дымоходом тоже можно оборудовать теплую лежанку, как показано на схеме ниже.

Реактивная ракета-печка – вариант домашнего отопления, дешевле которого бывает только даром. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в исполнении, подходящем для любого домашнего интерьера. Основной задачей по облагораживанию внешнего вида будет декорирование железного колпака и крышки топливника – все остальное не будет находиться на виду.

Комбинированная кирпично-металлическая печь из бочки

Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго.

Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть».

Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:

  1. Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
  2. Каждые 2-3 часа нужно загружать новую порцию дров.
  3. Железный колпак нагревается до опасных температур.

Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров.

Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.

Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже.

Печь из железного баллона

  1. Баллон – газовый, кислородный, из-под углекислого газа.
  2. Труба ≥ 150 мм под топливную и загрузочную камеры.
  3. Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
  4. Трубы 150 мм – для выходного дымохода.
  5. Утеплитель любого типа, обязательно негорючий.
  6. Заготовки листового металла H = 3 мм.

Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.

После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.

Достаточная тяга обеспечивается высотой дымоходной трубы – она должна быть поднята над топливником не менее чем на 4 метра.

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.

Простой отопительный прибор, который по популярности мало в чем уступает буржуйке, – печь-ракета. Работает на дровах, а схема конструкции настолько проста, что изготовление возможно своими силами. Печь можно сделать и экономичной – многие думают, что похожесть на буржуйку означает прожорливость топочной камеры, но нет. Есть схемы, которые работают на тлеющей древесине (пиролиз), а значит, экономичны при таком же КПД.

Почему ракета и почему реактивная

Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.

Гудение печи – это неэффективный и расходный режим горения. При нормальной работе она издает тихий шелест.


Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани.

Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены. Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м 2 . Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.

Как работает печка ракетного типа

Устройство простейшее – два принципа горения топлива, позаимствованных у других печей:

  1. Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке.
  2. Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.

Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.

Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть воду или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 90 0 .


В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – добавить сверху горизонтальной трубы вертикальный железный цилиндр для загрузки дров. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция печки часто использует красный кирпич, который кладется на глиняный раствор.

КПД конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали, как повысить эффективность ее работы. Добавочный элемент – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так повышается общий нагрев и продолжительность удержания тепла.

На схеме:

  1. Наружный корпус.
  2. Труба, которая служит топкой.
  3. Канал для выхода воздуха в камеру сгорания.
  4. Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.

Как протапливать

Протапливается реактивная печь «Робинзон» по принципу разжигания костра – первой закладывается бумага, сено, солома или другой быстровозгораемый материал, затем – мелкие щепки или крупная стружка. Последними закладываются поленья в размер топки. Горячие продукты горения поднимаются по вертикальной трубе (2) и выходят наружу. На открытый торец трубы (2) можно ставить кастрюлю или бак с водой.

Чтобы топливо горело непрерывно и активно, необходимо обеспечить зазор между выходной трубой (2) и кастрюлей с водой с помощью специальной решетчатой металлической подставки.

На схеме ниже нарисовано простейшее устройство с дверцей на отверстии для загрузки топлива. Воздушная тяга образуется из-за наличия специального канала, образующегося нижней поверхностью топки и железной пластиной, приваренной в 8-10 мм от топочной камеры. Такая конструкция будет принудительно докачивать воздух, даже если дверца закроется полностью. Из схемы видно, что конструкция рассчитана и на работу в режиме пиролиза, при этом постоянный поток «второстепенной» струи воздуха будет дожигать отработанные газы. Но чтобы дожигание проходило на 100%, необходимо обустроить термоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить нужные температурные показатели для пиролиза.

На схеме:

  1. Принудительный канал для поддува воздуха при закрытой топочной дверце.
  2. Область активного горения.
  3. Сгоревшие газы.

Усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовления пищи, для чего конструируется верхняя варочная поверхность. Итого: к самому простому варианту «ракеты» можно добавить наружный корпус, который будет дополнительно обогревать комнату, топочную дверцу, поддув воздуха для поддержания режима пиролиза и плиту для варки еды. Эту схему уже можно реализовать в самом доме, а не во дворе, так как труба дымохода выводится наружу. Такая несущественная модернизация значительно повышает эффективность модели. Так, ракетная печь своими руками, чертежи которой представлены ниже, обладает следующими возможностями:

  1. Из-за встраивания наружного корпуса из трубы большего диаметра и его утепления, которое создает термоизоляционный слой для райзера, а также из-за возможности герметично закрыть верхнюю трубу горячий воздух остывает намного дольше.
  2. В нижней секции печки добавлен отдельный канал для поддува, что позволяет организовать пиролизное горение.
  3. Дымоход в такой схеме рекомендуется располагать не вертикально вверху, а снизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печки, обеспечивая быстрый нагрев варочной плиты и всего утепленного корпуса.

В топливнике (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме, – это режим «А», которым можно управлять при помощи заслонки (3). Горячие, но не догоревшие от пиролиза газы подаются в концевой отрезок огневого канала (5), в котором дожигаются. Дожигание обеспечивает качественная термоизоляция и постоянный поток «второстепенного» воздуха в режиме «Б» по каналу (4).

Затем горячий поток поступает во внутренний райзер (7), поднимается вверх к плите для варки (10) и нагревает ее. Далее горячий воздух попадает в объем (6) между наружной и внутренней трубами, утепленными слоем золы (4, 9), нагревает корпус печи, который отдает тепло в помещение. И наконец, остывший воздух опускается вниз, чтобы попасть в дымоход (11) и выйти наружу.

Стабильно высокая температура в райзере (7) обеспечивает максимальную отдачу тепла и создает условия для полного сгорания газов благодаря помещению райзера в трубу большего размера – обечайку (8). Свободное пространство заполняется золой или другим жаропрочным веществом (9) для футеровки – это также может быть раствор обычной глины с песком в пропорциях 1:3.

Пальма популярности принадлежит промышленной модели «Робинзон» – это простая, но надежная конструкция. Имея такую мобильную печь, можно на даче или в походе быстро приготовить пищу или нагреть воду. Конструктивно это перевернутая труба Г-образной формы, как показано на схемах ниже.

В горизонтальный отрезок топливного приемника закладываются дрова, а поджиг осуществляется с той стороны, откуда входит вертикальная труба. В трубе Г-образной формы из-за разницы давлений горячего и холодного воздуха возникает тяга, и интенсивность горения будет только расти по мере нагревания корпуса печи. Подача воздуха регулируется шиберной заслонкой.

Работает печь по принципу расходования энергии естественного потока горячих газов. Получается замкнутый цикл: при повышении температуры топливо начинает гореть активнее и быстрее нагреваются камера и варочная поверхность. В результате «Робинзон» способен нагреть 10 литров воды за 10 минут, если поставить бак на уже теплую поверхность. На схеме видно, что варочная поверхность в «Робинзоне» имеет толстый теплоизоляционный слой, что позволяет закладывать в топливник чурки большого диаметра.

Стационарная печь

Стационарные модели имеют колпак, чтобы тепло в помещении сохранялось дольше. В такой печке сжигание топлива происходит по другому сценарию. Начало процесса сгорания дров такое же – поступление воздуха ограничено. Это вызывает выделение пиролизных газов, которые дожигаются в нижнем участке вертикальной трубы или короба, куда вторичный воздух подводится отдельно.

Раскаленный газ, оказавшись вверху, начинает остывать и опускается в свободный межкамерный объем, а затем – в дымоход. Это происходит следующим образом:

  1. Силы гравитации заставляют более холодные, а значит, тяжелые сгоревшие газы устремляться вниз, где они попадают в дымоход.
  2. Этому способствуют и постоянно поддерживаемое давление от подкладываемых дров и стабильно высокая температура газов.
  3. Естественная тяга в дымоходной трубе.

Все это создает эффективные условия для сгорания дров и появляется возможность пристроить к «ракете» дымовой канал с произвольной геометрией. В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение.

Главный недостаток всех печей на твердом топливе – невозможность удержать бо́льшую часть тепла в доме. Но положительные качества позволяют нивелировать отрицательные моменты – высокая скорость выхода газов позволяет организовывать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике – русская печь. В реактивной печи с горизонтальным многоканальным дымоходом тоже можно оборудовать теплую лежанку, как показано на схеме ниже.

Реактивная ракета-печка – вариант домашнего отопления, дешевле которого бывает только даром. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в исполнении, подходящем для любого домашнего интерьера. Основной задачей по облагораживанию внешнего вида будет декорирование железного колпака и крышки топливника – все остальное не будет находиться на виду.

Комбинированная кирпично-металлическая печь из бочки

Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго.

Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть».

Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:

  1. Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
  2. Каждые 2-3 часа нужно загружать новую порцию дров.
  3. Железный колпак нагревается до опасных температур.

Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров.

Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.

Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже.

Печь из железного баллона

  1. Баллон – газовый, кислородный, из-под углекислого газа.
  2. Труба ≥ 150 мм под топливную и загрузочную камеры.
  3. Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
  4. Трубы 150 мм – для выходного дымохода.
  5. Утеплитель любого типа, обязательно негорючий.
  6. Заготовки листового металла H = 3 мм.

Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.

После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.

Достаточная тяга обеспечивается высотой дымоходной трубы – она должна быть поднята над топливником не менее чем на 4 метра.

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.

Самые простые решения по организации обогрева частного дома всегда будут пользоваться популярностью, особенно среди домашних мастеров-умельцев. К таковым относится и ракетная печь на дровах, которую можно сделать своими руками без существенных финансовых затрат. Отопитель довольно интересен и заслуживает особого внимания. Рассмотрим принцип работы печи-ракеты, преимущества с недостатками и способы изготовления в домашних условиях.

Как работает ракетная печь

Примечательно, но так называемая ракетная или реактивная печь на самом деле не имеет ничего общего с реактивной тягой, а тем более с полетами в космос. Это народное название возникло по 2 причинам: из-за некоторой схожести работающего агрегата на перевернутую ракету и благодаря гудящему звуку. Правда, он появляется в определенном режиме и свидетельствует о слишком большом количестве подаваемого в топливник воздуха.

Важно. Режим, при котором печь ракета сильно гудит или даже ревет, является неэффективным и неэкономичным. При нормальной работе буржуйки раздается лишь тихий шелестящий звук.

На данный момент существует 2 вида реактивных дровяных печек:

  • переносные;
  • стационарные (отопительные).
Походная металлическая печка «Робинзон» со складывающейся треногой легко помещается в рюкзак

Простейшая переносная модификация печки ракетного типа производится серийно под названием «Робинзон» и предназначается для нагрева воды и приготовления пищи в походных условиях. На ее примере проще всего понять принцип действия агрегата. По сути, он представляет собой трубу в виде перевернутой буквы «Г», как показано на схеме:

Как работает печь-ракета:

  1. В горизонтальную часть трубы, что служит приемным бункером для топлива, вставляются дрова и поджигаются со стороны вертикального участка.
  2. Внутри Г-образного канала возникает естественная тяга за счет разницы температур входящего воздушного потока и выходящих дымовых газов.
  3. Интенсивность горения ракетной печи возрастает по мере прогрева корпуса, так что необходимо ограничивать подачу воздуха. Иначе древесина очень быстро выгорит впустую – все тепло вылетит в трубу.

Принцип работы так называемой реактивной печи заключается в использовании энергии восходящего потока продуктов горения. Чем выше температура стенок топливника, тем древесина горит интенсивнее, а пламя становится мощнее.

За счет возникающей природной тяги простая стальная печка «Робинзон» нагревает большую емкость с водой за какой-то десяток минут. А если сделать вертикальный участок утепленным, как изображено на схеме, то после прогрева удастся жечь довольно толстые поленья.

Стационарный вариант печи

Стационарные ракетные печи, изготавливаемые своими руками для обогрева дома, снабжаются специальным колпаком для сохранения тепла дымовых газов с последующей передачей его в помещение. В этом случае общая картина сжигания дров несколько иная. При ограниченном поступлении первичного воздуха и горении топлива начинают выделяться пиролизные газы. Они дожигаются в нижней части вертикальной трубы, куда подводится вторичный воздух по отдельному каналу.


Стационарная печь-ракета не отличается по принципу работы от переносной, только дымовые газы отводятся через колпак и лежанку в дымоход

Примечание. В этом отношении дровяная печь – ракета длительного горения, только в ней не используется вентилятор для принудительного нагнетания воздуха.

Раскаленные продукты сжигания, поднимаясь под колпак, начинают охлаждаться, после чего опускаются в пространстве между стенками и попадают в дымоходный канал. При этом на газы действуют 3 силы:

  1. Гравитация. Она заставляет более холодные и тяжелые газы опускаться и направляться к выходу в дымоходный канал.
  2. Давление новых продуктов горения, поступающих с более высокой температурой из топливника.
  3. Естественная сила тяги дымохода.

Сумма этих трех сил позволяет пристраивать к печке ракетного типа дымовые каналы произвольной формы, лишь бы отобрать побольше тепла. На практике это используют, чтобы сделать от ракетной печи лежанку с подогревом, как это показано на схеме:

Примечание. Есть и другой способ не допустить выброса тепла вместе с дымовыми газами наружу. Для этого от ракетной печи делают дымоход с водяной рубашкой и двумя патрубками, что присоединяются к .


Стационарную «ракету» можно изготовить из металла, добавить варочную плиту и теплообменник для нагрева воды на отопление

О преимуществах и недостатках

Так называемая реактивная печка – это самый дешевый вариант устройства отопления в частном доме. В этом отношении она не имеет себе равных. Более того, хороший мастер способен выполнить печь из кирпича таким образом, что она будет вполне прилично смотреться в интерьере комнаты. По сути, придется облагородить только выступающий металлический колпак да крышку топливной камеры. Остальные части агрегата вместе с газоходами будут скрыты с глаз.

Самодельные ракетные печи точно нельзя назвать сверхэффективными, а вообще, этот показатель во многом зависит от самого домовладельца. Если постоянно жечь сырую древесину, то толку от этого будет немного. Как и нет смысла добиваться от теплогенератора «ревущего» режима, ошибочно полагая, что он самый лучший. Здесь надо ограничивать подачу воздуха вручную, как это делается и в отопителях длительного горения.


Существует лишь 1 способ снабдить реактивную печку водяным контуром – установить на дымоотвод теплообменник и подключить его к теплоаккумулятору либо напрямую к батареям отопления

Потерей полезного тепла через дымоход страдают многие печи, в том числе и ракетные, так что в этом случае не помешает приладить к газоходной трубе водяной контур, о чем сказано выше. Ну и большое количество теплоты позволит отобрать лежанка, хотя для ее устройства придется потрудиться. Остальные негативные стороны ракеты выглядят так:

  1. Агрегат требует постоянного присмотра и ручного управления, поскольку всякая автоматика в нем отсутствует.
  2. Загрузку дров надо производить довольно часто.
  3. Металлический колпак нагревается до температуры, вызывающей ожоги у человека после прикосновения. Это опасно для маленьких детей.

Примечание. Самодельные печи ракетного типа не годятся для протапливания бани, поскольку в нормальных рабочих режимах неспособны выделять большое количество тепла за короткий промежуток времени.

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

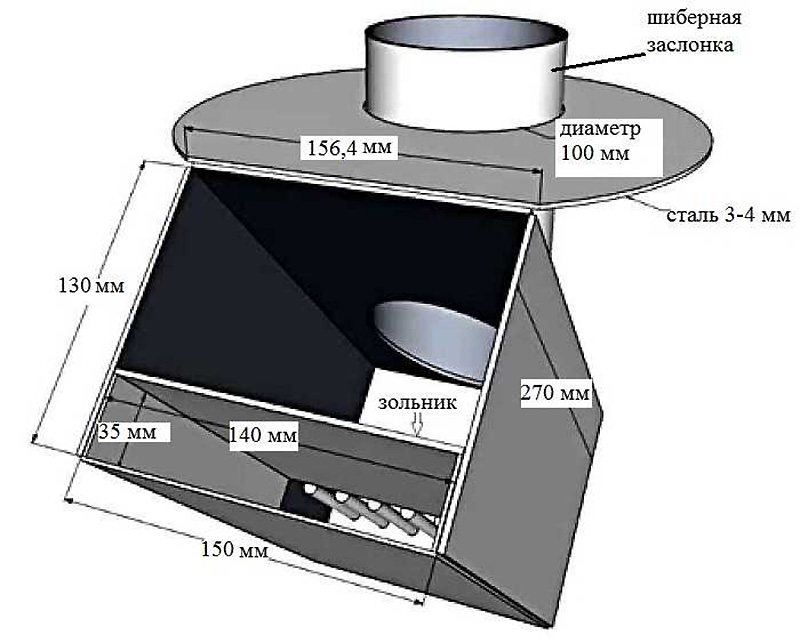

Чертеж усовершенствованной походной печки «Робинзон» с дюзами из профильной трубы, разрезанной вдоль на 2 части

Примечание. Обратите внимание, что на чертеже изображена конструкция, улучшенная нашим экспертом . Как и полагается ракете, к ней приделаны импровизированные дюзы, куда поступает вторичный воздух для дожигания, попадающий в трубу через ряд отверстий. За счет этой модернизации интенсивность горения заметно повышается. Подробнее о работе компактной дровяной печки смотрите на видео:

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Учтите, произвести расчет тепловой мощности печи ракетного типа довольно сложно, единой расчетной методики не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:


2 варианта буржуек – из газового баллона и стандартной железной бочки

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

  • профильная труба 150 х 150 мм для топливника и загрузочного бункера;
  • стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
  • то же диаметром 100 мм на дымоход;
  • утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
  • листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Важно. Для создания достаточной тяги верх трубы должен быть поднят над уровнем топливника на высоту 4 м.

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, она тоже продается в виде готовой строительной смеси. Как сделать стационарную ракетную печь:

  1. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото.
  2. После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника.
  3. После высыхания глины яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой, керамзитом, вермикулитом.
  4. На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу.

Дальше – дело техники, можно выводить дымоход сразу наружу либо строить еще лежанку с дымооборотами. Для этой цели уже сгодится обычный керамический кирпич и глиняно-песчаный раствор. Порядовка кирпичной кладки ракетной печи с небольшой лежанкой подробно показаны на видео:

Заключение

Конечно же, печь ракета на дровах – не верх совершенства и привлекательна лишь в силу своей простоты и дешевизны. Да и вписать ее в интерьер жилого помещения – та еще задачка. Отсюда напрашивается вывод, что сооружать подобный источник тепла можно где-нибудь на даче либо во времянке, где люди пребывают не постоянно. Длительных перерывов между растопкой отопитель не боится, а прогревается достаточно быстро. Для обогрева большого жилого дома или бани данный агрегат не подойдет, тут нужны другие решения.

Ракетная печь своими руками чертежи которой наверняка хотело бы иметь в своем архиве большинство домашних мастеров, может быть изготовлена, в принципе, даже в течение одного дня, так как ее конструкция совсем несложна. Если есть навыки работы с инструментами, чтения чертежей, припасены необходимые материалы, то сделать несложную печку подобного типа не составит особого труда. Нужно отметить, что ее можно изготовить из самых разных материалов, которые найдутся под рукой, но многое будет зависеть от того, где печь планируется к установке. Печь-ракета имеет несколько отличающийся от других отопительных приборов принцип работы, и может быть как стационарной, так и переносной.

Стационарные печи-ракеты устанавливают внутри дома вдоль стен или на отведенной для приготовления пищи площадке во дворе дома. Если печь установлена внутри помещения, то она способна отопить комнату, площадью до 50 кв. м.

Переносные варианты ракетной печи обычно имеют совсем небольшой размер и легко умещаются в багажнике автомобиля. Поэтому при выездах, например, на пикник или на дачу такая печурка поможет и воду вскипятить, и обед приготовить. Причем расход топлива в печи-ракете совсем невелик, в качестве его можно использовать даже сухие ветки, лучины или пучки травы.

Принцип работы печки ракетного типа

Несмотря на простоту устройства печи-ракеты, в ее конструкции используется два принципа работы, которые разработчики позаимствовали у других типов печей, работающих на твердом топливе. Итак, для ее эффективной работы взяты следующие принципы:

  • Принцип свободной циркуляции выделенных из топлива газов по созданным печным каналам, без принудительного создания тяги дымохода.
  • Принцип дожигания пиролизных газов, выделенных при горении топлива в режиме недостаточной подачи кислорода.

В самых простых конструкциях ракетных печей, которые используются только для приготовления пищи, может действовать только первый принцип работы, так как в них достаточно затруднительно создать необходимые условия для течения пиролиза и организации дожига газов.

Чтобы разобраться в конструкциях и понять, как они работают, нужно рассмотреть поочередно некоторые из них.

Простейшая конструкция ракетной печки

Для начала стоит рассмотреть самое простое устройство ракетной печи прямого горения. Как правило, такие приборы используются только для нагрева воды или для приготовления пищи, и исключительно на открытом воздухе. Как видно из представленного ниже рисунка – это два отрезка трубы, соединенные отводом под прямым углом.

Топкой для такой конструкции печи служит горизонтальная часть трубы, в нее и закладывается топливо. Нередко топка имеет вертикальную загрузку - в этом случае для изготовления простейшей печки используется три элемента - это две трубы разной высоты, установленные вертикально и соединенные снизу общим горизонтальным каналом. Более низкая труба и будет служить в качестве топки. Для изготовления стационарного варианта простейшей по схеме конструкции часто используется кирпич , устанавливаемый на жаростойкий раствор.

Для достижения более высокой эффективности печь усовершенствовалась, и у нее появлялись дополнительные элементы, например, трубу стали устанавливать в корпус, который усиливает нагрев конструкции.

1 – внешний металлический корпус печи.

2 – труба – топочная камера.

3 – канал, образованный перемычкой под топливной камерой и предназначенный для свободного прохода воздуха в область горения.

4 – пространство между трубой (райзером) и корпусом, плотно заполненное теплоизолирующим составом, например, золой.

Протапливание печи происходит следующим образом. В топку сначала закладывается легкий горючий материал, например, бумага, а когда она разгорится, в огонь подбрасываются щепки или другое основное топливо. В результате процесса интенсивного горения образуются раскаленные газы, поднимающиеся по вертикальному каналу трубы и уходящие наружу. На открытое сечение трубы и устанавливают емкость для кипячения воды или приготовления пищи.

Важным условием для интенсивности горения топлива является создание зазора между трубой и установленной емкостью. Если же ее отверстие будет перекрыто полностью, то горение внутри конструкции прекратится, так как будет отсутствовать тяга, которая обеспечивает подачу воздуха области горения и поднимает нагретые газы вверх. Чтобы с этим не возникало проблем, на верхнем обрезе трубы устанавливается съемная или стационарная подставка для емкости.

На данной схеме представлена несложная конструкция, на загрузочный проем которой установлена дверца. А для создания тяги предусмотрен специальный канал, который образует нижняя стенка топочной камеры и приваренная на расстоянии 7-10 мм от нее пластина. Даже при полном закрытии дверцы топки подача воздуха не прекратится. В этой схеме уже начинает срабатывать и второй принцип – без активного доступа кислорода к горящим дровам может начаться процесс пиролиза, а непрерывная подача «вторичного» воздуха будет способствовать дожигу выделившихся газов. Но для полноценно процесса все же не хватает еще одного важного условия – качественной термоизоляции камеры вторичного дожига , так как для процесса сгорания газов необходимы определенные температурные условия.

1 – воздушный канал в топочной камере, через который осуществляется поддув при закрытой дверце топки;

2- зона самого активного теплообмена;

3 – восходящий поток раскаленных газов.

Видео: вариант простейшей рактеной печи из старого баллона

Усовершенствованная конструкция ракетной печи

Конструкция, предназначенная и для приготовления пищи, и для обогрева помещения, оснащается не только топочной дверцей и вторым корпусом, который служит хорошим внешним теплообменником, но и верхней варочной поверхностью. Такая ракетная печка уже может устанавливаться внутри помещений дома, а дымоходная труба от нее выводится на улицу. После проведения подобной модернизации печи, ее эффективность существенно вырастает, так как прибор приобретает немало полезных свойств:

  • За счет второго наружного корпуса и утеплительных жаростойких материалов, которые термоизолируют основную трубу печи (райзер), герметичного закрытия верхней части конструкции, нагретый воздух сохраняет высокую температуру на значительно дольше.

  • В нижней части корпуса стал монтироваться канал для подачи вторичного воздуха, с успехом осуществляющий необходимый поддув, для которого в простейшей конструкции использовалась открытая топка.
  • Дымоотводная труба в закрытой конструкции расположена не сверху, как в простой ракетной печи, а в нижней задней части корпуса. Благодаря этому, нагретый воздух не уходит напрямую в дымоход, а получает возможность для циркуляции по внутренним каналам прибора, нагревая, прежде всего, варочную панель, и далее расходясь внутри корпуса, обеспечивая и его нагрев. В свою очередь внешний корпус отдает тепло окружающему его воздуху.

На данной схеме хорошо виден весь процесс работы печи: в топливном бункере (поз. 1) происходит предварительное горение топлива (поз. 2) в режиме недостаточности подачи воздуха «А» – это регулируется заслонкой (поз. 3). Образовавшиеся горячие пиролизные газы поступают в конец горизонтального огневого канала (поз. 5), где и происходит их дожигание. Это процесс проходит благодаря хорошей термоизоляции и осуществлению непрерывной подачи «вторичного» воздуха «Б» по специально предусмотренному каналу (поз.4).

Далее, горячий воздух устремляется во внутреннюю трубу конструкции, называемую райзером (поз. 7), поднимается по ней под «потолок» корпуса, являющегося варочной плитой (поз. 10), обеспечивая ее высокотемпературный нагрев. Затем газовый поток проходит по пространству между райзером и внешним корпусом-барабаном (поз. 6), обеспечивая нагрев корпуса для дальнейшего теплообмена с воздухом в помещении. Затем газы опускаются вниз и только после этого уходят в дымоходную трубу (поз. 11).

Чтобы добиться максимальной теплоотдачи от топлива и обеспечить необходимые условия для полного сжигания пиролизных газов, важное значение имеет поддержание максимально высокой и стабильной температуры в канале райзера (поз. 7) Для этого трубу райзера заключают в еще одну трубу большего диаметра – обечайку (поз. 8), а пространство между ними плотно забивают жаростойким минеральным составом (поз. 9), который послужит в качестве термоизоляции (своеобразной футеровки). Для этих целей может, к примеру, применяться смесь печной кладочной глины с шамотным песком (в пропорции 1:1). Некоторые мастера предпочитают это пространство попросту очень плотно заполнить просеянным песком.

Повышение эффективности отбора тепла в печках-ракетах

Чтобы увеличить КПД печи-ракеты, были разработаны и другие конструкции с более эффективным отбором тепла, как для использования прибора в условиях улицы, так и для внутреннего применения – для отопления помещений или нагрева воды.

Печь-плита

Для приготовления пищи или заготовок на зиму изготавливаются печи, устроенные по описанному выше принципу, но имеющие расширенную варочную поверхность, которая позволяет установить сразу несколько емкостей.

В этой модели ракетной печи вертикальная труба с вмонтированной в нее топкой с вертикальной загрузкой, имеющей дверцу, располагается под варочной поверхностью. Поэтому, горячий воздух нагревает ее напрямую, а чтобы вся панель была горячей, нагретые газы, собираясь под панелью, направляются в горизонтальный канал, проходящий под всей ее поверхностью и соединенный с вертикальным отрезком дымовой трубы.

Дополнительно конструкция оснащена ножками, что придает ей устойчивость и надежность. Нужно отметить, что, когда такая печь не применяется по прямому назначению, ее вполне можно использовать в качестве обычного садового столика.

Кроме этой уличной модели, для внутреннего применения были разработаны несколько типов конструкций, позволяющих эффективно отапливать помещения или нагревать воду.

Печь-ракета с водяным контуром

Печь-ракета с водяным контуром состоит из следующих элементов:

  • Печь устанавливается на прочную бетонную основу, во избежание перекосов и деформации конструкций.
  • Нижняя часть конструкции, включающая в себя топочное отделение (поз.2) и жаровой канал, выкладывается из шамотного кирпича (поз. 1). Топка имеет вертикальную загрузку. Внизу обустроена пазуха-зольник (поз. 3) с боковой дверцей для регулярной очистки печи от скопившейся золы.

  • Вертикальный канал (райзер) (поз.4) изготавливается из стальной трубы, которая одевается в толстый слой термоизоляции (поз. 5) и наружный металлический корпус.
  • Сверху наружного корпуса герметично закрепляется узел теплообменника с водяной рубашкой в стенках (поз. 6) и горизонтальными пластинами, создающими своеобразный лабиринт (поз. 7) для обеспечения максимальной площади и времени теплообмена.

Предпринимаются попытки установки в этом месте и водяного регистра. Однако, как показывает практика, такой подход нецелесообразен – температуры здесь счет дожига пиролизных газов – очень высокие, и трубный регистр имеет все шансы быстро прогореть.

  • Горячий воздух, проходя через теплообменник, огибая металлические пластины, нагревает весь массивный блок, а металл отдает тепло воде, циркулирующей по водяной рубашке.
  • Далее, остывший поток газов уходит в дымоходную трубу (поз. 8).
  • Циркуляция воды происходит через теплоаккумулятор (поз. 9), который вполне может быть изготовлен из старого бойлера или другой закрытой емкости с клапанами для подключения холодной и забора горячей воды. Не исключен вариант подсоединения и радиатора отопления, хотя, по правде говоря, такая печь вряд ли себя оправдает в подобной роли.
  • Горячая вода из теплоаккумулирующего резервуара по подключенной к нему трубе (поз. 10) может быть направлена к точкам водозабора для бытовых нужд.

Такая ракетная печь отлично подойдет для установки на даче или в частном доме, где есть возможность подключить включить подобный теплоаккумулирующий бак в систему автономного водоснабжения. Печь поможет значительно снизить расходы на подогрев воды и на отопление, так как для данной модели не потребуется большого количества твердого топлива или подключения ее к каким-то дополнительным источникам энергии.

Ракетная печь с лежанкой

Другой способ эффективного использования печи-ракеты – это обустройство достаточно массивной конструкции с отапливаемой лежанкой. Нужно отметить, что такая лежанка может иметь форму кровати или дивана, с успехом заменяя эти предметы мебели, так как, уложив на ее поверхность матрас, можно с комфортом устроиться на дневной или ночной отдых. Лежанка может быть выполнена из кирпичной кладки или камней и глиняной массы.

Конструкция этого варианта печи-ракеты состоит из следующих узлов и элементов:

  • Закрывающаяся крышкой топка с вертикальной загрузкой топлива с камерой поступления вторичного воздуха, расположенной в ее нижней части.
  • Топка переходит в горизонтально расположенный огневой канал, в конце которого происходит дожигание пиролизного газа.
  • Раскаленный газовый поток поднимается по вертикальному каналу (райзеру) к герметично закрытому «потолку» корпуса, где отдает часть тепловой энергии горизонтальной плите – варочной поверхности. Затем под давлением более горячих газов, идущих следом, расходится в теплообменные каналы, отдавая тепло поверхностям барабана, и опускается вниз.
  • В нижней части печи располагается вход в трубные горизонтальные каналы, пролегающие под всей поверхностью лежанки. Причем, в этом пространстве может быть уложен один, два или более витков гофрированной трубы, в виде змеевика, по которым циркулирует горячий воздух, нагревая лежанку. Этот теплообменный трубопровод подключается в конце к дымоходной трубе, выведенной через стену дома наружу.

  • Следует заметить, что в случае изготовления лежанки из кирпича, каналы могут быть выложены также из этого материала, без применения металлических горфротруб.
  • Нагретые печь и лежанка, отдавая тепло в помещение, сами по себе станут служить своеобразной «батареей», способной отапливать площадь до 50 м?.

Металлический барабан печи может быть изготовлен из бочки, газового баллона или других прочных емкостей, а также сложен из кирпича. Обычно материал выбирается самими мастерами по мере финансовой возможности и удобства работы.

Ракетная печь с лежанкой из кирпича выглядит более аккуратно, и установить ее несколько проще, чем глиняный вариант, но затраты на материалы будут примерно одинаковыми.

Видео: еще одно оригинальное решение повышения эффективности обогрева ракетной печи

Складываем из кирпича ракетную печь с лежанкой

Что необходимо для работы?

Предлагаемое к исполнению отопительное сооружение из кирпича разработано по принципу ракетной печи. Размер конструкции при стандартных параметрах кирпича (250?120?65 мм) будет составлять 2540 ?1030?1620 мм.

Следует отметить, что конструкция как бы разделена на три части:

  • Сама печь – ее размер составляет 505?1620?580 мм;
  • Топочное отделение – 390?250?400 мм;
  • Лежанка 1905?755?620 мм + 120 мм подголовник.

Для кладки печи потребуются следующие материалы:

  • Красный кирпич – 435 шт.;
  • Поддувальная дверца 140?140 мм – 1 шт.;
  • Прочистная дверца 140?140 мм – 1 шт.;
  • Топочная дверца желательна (250?120 мм - 1 шт.), иначе есть риск возникновения задымления помещения.
  • Варочная плита 505?580 мм – 1 шт.;
  • Задняя металлическая панель-полка 370?365 мм – 1 шт.;
  • Асбестовый лист толщиной 2,5?3 мм для создания прокладки между металлическими элементами и кирпичом.
  • Дымоходная труба, диаметром в 150 мм, с отводом на 90?.
  • глина и песок для раствора или же готовая жаростойкая смесь. Здесь нужно отметить, что на 100 кирпичей, уложенных плашмя, при ширине шва в 5 мм, потребуется 20 литров раствора.

Конструкция этой печи-ракеты с вертикальной загрузкой – достаточно проста, безотказна и эффективна в работе, но только в том случае, если ее кладка будет произведена качественно, в полном соответствии с порядовкой.

При отсутствии опыта в работе каменщика и печника, но большом желании самостоятельно установить такой отопительный прибор, стоит подстраховаться, и для начала сложить конструкцию «насухо», без раствора. Этот процесс поможет разобраться с расположением кирпича в каждом из рядов.

Кроме этого, чтобы швы были одинаковой ширины, рекомендовано приготовить для кладки калибровочные деревянные или пластиковые рейки, которые будут укладываться на предыдущий ряд перед кладкой следующего. После схватывания раствора их несложно будет извлечь.

Под кладку такой печи необходимо иметь ровную и прочную основу. Несмотря на то, что, конструкция достаточно компактна, и ее вес не настолько велик, как, например, у русской печи, для ее установки не подойдет пол, настеленный из тонких досок. В том случае, когда пол хоть и деревянный, но очень прочный, перед началом кладки под будущую печь нужно обязательно настелить и закрепить жаростойкий материал, например, асбест толщиной в 5 мм.

Порядовка кирпичной печи-ракеты с лежанкой:

Иллюстрация Краткое описание выполняемой операции
Первый ряд выкладывается сплошным, и кирпич должен лежать в точном соответствии с показанным на схеме рисунком – это придаст всей основе прочность. Для кладки потребуется 62 красных кирпича. На схеме хорошо видно соединение всех трех отделов печи. Углы на боковых кирпичах фасада топки срезаются или скругляются – так конструкция будет выглядеть аккуратно.
Второй ряд. На этом этапе работе закладываются внутренние дымоотводные каналы, через которые будут проходить нагретые в топке газы, отдавая тепло кирпичам лежанки. Каналы соединяются с топочной камерой, которая также начинает формироваться в этом ряду. Первый кирпич стенки, разделяющей два канала под лежанкой, срезается наискосок - этот «закуток» будет собирать не сгоревшие продукты горения, а прочистная дверца, установленная напротив скоса, позволит без труда его очистить. Для кладки ряда потребуется 44 кирпича.
На втором же ряду монтируются дверцы поддувальной и очистной камер, которые необходимы для периодического приведения в порядок зольной камеры и внутренних горизонтальных каналов. Дверцы закрепляются с помощью проволоки, которая закручивается на ушках чугунных элементов, а затем закладывается в швы кладки.
Третий ряд. Он практически полностью повторяет конфигурацию второго ряда, но, безусловно, с учетом укладки вперевязку, и поэтому для него также потребуется 44 кирпича.
Четвертый ряд. На этом этапе перекрываются каналы, проходящие внутри лежанки, сплошным слоем кирпича. Оставляется отверстие топки, и формируется канал, который будет отапливать варочную плиту и отводящий продукты горения в дымоходную трубу. Кроме этого, сверху перекрывается поворотный горизонтальный канал, отводящий нагретый воздух под лежанку. Для кладки ряда нужно подготовить 59 кирпичей.
Пятый ряд. Следующий этап - это перекрытие лежанки вторым перекрестным слоем кирпича. Также продолжают выводиться дымоотводные каналы и топка. Для ряда подготавливаются 60 кирпичей.
Шестой ряд. Выкладывается первый ряд подголовника лежанки, и начинает подниматься часть печи, на которой будет установлена варочная плита. В ней по-прежнему выводятся дымоотводные каналы. Для ряда нужно 17 кирпичей.
Седьмой ряд. Завершается кладка подголовника, для чего используются срезанные наискосок кирпичи. Поднимается второй ряд основы под варочную панель. Для кладки потребуется 18 кирпичей.
Восьмой ряд. Производится кладка конструкции печи с тремя каналами. Потребуется 14 кирпичей.
Девятый и десятый ряды схожи с предыдущим, восьмым, выкладываются по той же схеме, поочередно, вперевязку. На каждый из рядов используется по 14 кирпичей.
11-й ряд. Продолжение кладки по схеме. На этот ряд уйдет 13 кирпичей.
12-й ряд. На этом этапе формируется отверстие для установки дымоходной трубы. Отверстие, подводимое под плиту, снабжается срезанным наискосок кирпичом для более плавного перетекания нагретого воздуха в соседний канал, ведущий в нижние горизонтальные каналы, расположенные в лежанке. На ряд использовано 11 кирпичей.
13-й ряд. Формируется основа под плиту, и происходит объединение центрального и бокового канала. Именно по нему горячий воздух будет поступать под плиту, а затем перетекать в вертикальный канал, ведущий под лежанку. Укладывается 10 кирпичей.
13-й ряд. На этом же ряду готовится основа под укладку варочной плиты. Для этого по периметру пространства, в котором были объединены два вертикальных канала, настилается жаростойкий материал - асбест.
13-й ряд. Затем, на асбестовую прокладку укладывается цельная металлическая плита. В данном случае, не рекомендовано устанавливать варочную панель с открывающимися конфорками, так как при их открытии дым может попадать в помещение.
14-й ряд. Перекрывается устроенное отверстие для дымоходной трубы и поднимается стенка, отделяющая варочная плиту от зоны лежанки. Для ряда используется всего 5 кирпичей.
15-й ряд. Для этого ряда, поднимающего стенку, также потребуется 5 кирпичей.
15-й ряд. На этом же ряду, в продолжение задней стенки, рядом с варочной панелью закрепляется металлическая полка, которая может использоваться в качестве разделочной доски. Она закрепляется на кронштейны.
15-й ряд. На картинке-схеме хорошо смоделировано, как может быть использована варочная плита. В данном случае, кастрюля поставлена именно на тот участок плиты, который будет прогреваться в первую очередь, так как под ним будет проходить горячий поток воздуха.
После завершения всех описанных в порядовке работ, в отверстие, с задней части печи, вмуровывается дымоотводная труба, которая выводится на улицу.
С задней стороны конструкция выглядит тоже вполне аккуратно, поэтому ее можно установить как около стены, так и посередине комнаты. Такая печь отлично подойдет для отопления в дачном домике. Если же печь и дымоходную трубу декорировать отделочными материалами, то строение может стать оригинальными дополнением, причем очень функциональным, для любого частного дома. Как можно увидеть, уголок, образовавшийся под разделочной полкой, очень удобен для просушки и хранения дров.
Чтобы полностью рассмотреть конструкцию, нужно видеть и ее проекцию с торцевой стороны.
А на последнем рисунке хорошо показано, что должно получиться в результате проделанной работы, если посмотреть на печь со стороны лежанки.

В заключение, хотелось бы особо отметить, что конструкцию ракетной печи можно назвать одной из самых простых и доступных для самостоятельного изготовления, по сравнению с другими отопительными приборами. Поэтому, если поставлена подобная цель - обзавестись в доме печью, но опыта в подобной работе явно недостаточно, то лучше всего выбрать именно этот вариант, так как, возводя его, трудно ошибиться в конфигурации его внутренних каналов.

Некоторые источники утверждают, что свое название ракетная печь (rocket stove) получила благодаря особому звуку, который она издает во время использования. Оговоримся сразу – сильный гул слышен только во время растопки, а затем, правильно сложенная печь гудеть не должна. Звук, который вы можете услышать от хорошо сложенной конструкции, будет больше напоминать шелест, шёпот, но никак, ни звук взлетающей ракеты.

КПД печи увеличивается благодаря особенностям конструкции, которая позволяет использовать не только тепловую энергию, получаемую в результате сгорания топлива, но и дополнительную часть тепла, образуемую во время дожига пиролизного газа.

Внимание! Этот газ образуется во время сгорания дров. Его воспламенение возможно только при достаточном уровне температуры. При большом доступе кислорода или в непрогретой печи такие газы охлаждаются, не воспламеняясь и свободно улетучиваются.

Конечно, печь ракета проста в изготовлении, удобна в использовании, практична, не требовательна к качеству древесного топлива. Однако ее работа зависит от правильности расчетов и точности изготовления всей конструкции.

Общая схема устройства печи выглядит следующим образом:

  • Несмотря на простоту конструкции, сверхэффективная ракетная печь длительного горения требует точного соблюдения пропорций ее частей:
  • Диаметр дымовой трубы не меньше диаметра топливного бункера;
  • Длина горизонтального отсека зоны горения не больше половины вертикального расширяющегося участка;
  • Высота бункера для топлива равна длине горизонтального участка;
  • Длина дымохода в 6-10 раза больше высоты вертикальной камеры вторичного сгорания.
  • Теплоизолирующая саманная обмазка лежанки не меньше 2/3 высоты, над трубой дымохода не менее 15 см.

Принцип работы

В вертикальный бункер загружается топливо. При правильном устройстве печи ракеты топливо горит только в нижней части, постепенно оседая под собственным весом. Горение в камере первичного сгорания поддерживается за счет подходящего кислорода, проникающего с потоком воздуха через поддувало. Затем топливные газы свободно передвигаются в зону дожига, в результате пиролизной реакции воспламеняются, прогревают камеру вторичного сгорания и колпак. За счет разности температур в камерах первичного горения и вертикального колпака создаётся тяга, а горячий воздух проходит в дымоходный канал. Система отвода продуктов сгорания состоит их внутренней части (обогреваемой жилище) и внешней (выводящей дым и газ из помещения наружу).

Во время работы топливо сгорает практически стопроцентно, а на выходе остается только вода и углекислый газ. Длинный дымоход обеспечивает почти полное охлаждение, поэтому из трубы может течь вода. И как следствие, не требуется высокая труба, чаще всего ее выводят просто продолжением горизонтального участка через стену.

Ракетную печь можно использовать одновременно и как средство для приготовления пищи, и для отопления небольшого помещения. Особенности конструкции позволяют прогревать поверхность колпака до 400°C, этот участок печи используется как варочная поверхность, а длинный дымоход чаще всего превращается в лежак, который способен отдавать тепло до 12 часов после протопки. Эффект теплоаккумулятора увеличивается при правильно выполненной футеровке (обмазке) корпуса дымохода.

Это интересно! Принцип реактивной печи без теплоаккумулирующего кожуха используется в малых, переносных походных конструкциях. Печки такого типа используют только энергию, вырабатываемую в результате прямого горения. В данном случае количество сжигаемого топлива увеличивается, а КПД печи значительно снижается, но для приготовления пищи и обогрева палатки ее вполне достаточно.

Ракетная печь своими руками

При изготовлении печи ракеты своими руками понадобятся следующие материалы:

  • Для печи большого объема – бочки от горюче-смазочных материалов, объемом 200 л и диаметром 600 мм. Для внешнего корпуса печи среднего размера используются газовые баллоны, диаметра 300 мм (возможно использование и жестяных ведер, 400-450 мм);
  • Для огнепровода печи на основе бочки ГСМ подготавливается 135 миллиметровая стальная круглая труба или профильная (120х120 мм). Под печь с внешним корпусом из газового баллона используются круглые трубы 70 мм или профильные 70 и 150 мм;
  • Вся конструкция складывается из жести или тонкой листовой стали толщиной 2-3 мм. (Более тонкая жесть может быть использована только для устройства дымохода).
  • Теплоизолирующие прокладки из минерального картона;
  • Для дымохода – гофротруба. Диаметр трубы должен быть в полтора раза больше диаметра огнепровода;
  • Кирпич огнеупорный, шамотный лом, глина, песок. Солома (для самана);
  • Фурнитура для печи (дверцы топливника и зольника). Обязательное требование – цельность, герметичность, которая обеспечивается прокладками из минерального картона.

Преимущества и недостатки

Главное преимущество – простота монтажа – нами уже упоминалось, однако, данный тип печей завоевал популярность благодаря еще дополнительному ряду особенностей.

  1. В качестве топлива можно использовать дрова, дерево любого качества и состояния. Конечно, для реакции горения пиролизных газов сырых дров потребуется большая температура, но и в таком случае в результате первичного сгорания топлива будет выделяться тепловая энергия, которой достаточно для кипячения воды, приготовления пищи;
  2. Несмотря на простоту конструкции, тепловая отдача, на которую способна печь ракета изготовленная на основе бочки ГСМ может достигать 18кВт. Таких параметров достаточно, чтобы обогревать помещение до 20 м². Малая печь (на основе газового баллона) при соблюдении всех правил установки и монтажа, может иметь мощность до 10кВт.
  3. Хорошо протопленная реактивная печка способна длительное время сохранять тепло, в течение полусуток (до 12 часов) не требуя дополнительных подтопок.

Однако, нельзя упомянуть о некоторых недостатках конструкций данного типа:

  1. Некоторые виды ракетных печей нельзя использовать для нагрева воды с последующей подачей в радиаторы или в систему горячего водоснабжения, т.к. в принципе присоединение дополнительных теплообменников (змеевиков) нарушает герметичность внутреннего бункера, или снижает его теплоизоляционные характеристики, что ведет к невозможности использования технологии дожига пиролизных газов;
  2. Общая регулировка работы печи возможна только за счет уменьшения или увеличения количества дров. Поддувало, которым регулируется поток воздуха, используется только для первичного розжига.
  3. Ракетная печь не относится к конструкциям быстрого действия. (Напротив, она требует достаточно длительного подготовительного времени на растопку и обогрев собственного корпуса и столь же долго остывает). Поэтому такую конструкцию невозможно использовать в гаражах, банях.

Видео
