Как выполнить регулировку подъемных секционных ворот своими руками. Регулировка автоматики секционных ворот Настройка привода секционных ворот

Данная методика для ворот с пружинным, торсионным механизмом, который находится над проемом ворот. Для корректной и безотказной работы секционных ворот, необходимо,периодически проводить технический осмотр и смазку движущихся частей.

При отсутствии технического обслуживания ворот , элементов безопасности, таких как - фотоэлемент, иногда возникают случаи когда ворота при опускании наезжают на механические препятствия. Под механическими препятствиями подразумеваются любые предметы случайно забытые в проеме ворот. Последствие наезда, как частный случай, разное натяжение тросов.

Возможные типовые проявления перекоса секционных ворот с ручным цепным приводом или двигателем:

1. подъемные ворота перестали подниматься или опускаться;
2. происходит перекос на одну из сторон;
3. подъем осуществляется не до конца;
4. спуск полотна осуществляется не до конца.

Типовая конструкция торсионного вала в сборе. Одновальная система балансировки полотна гаражных и промышленных ворот. Вал разрезной.

Для нормальной эксплуатации секционных ворот тросы должны быть натянуты. Провис тросов секционных ворот не допускается.

Как следствие, троса балансировки секционных ворот слетают или запутываются.

Давайте попробуем разобраться как отрегулировать данную неприятноть.

У вас - запутались ,слетели , оборвались троса на воротах и ролики, кронштейны находятся на месте. Данная методика так же применима при перекосе тросов .

Первым делом при начале регулировки производим разблокировку двигателя(если управление автоматическое)., если цепное - разблокируем цепь.

Производим полное ослабление тяговой пружины.

Следующий этап - натяжение пружины.

Переходим к устранению провисания, данная методика распространяется и при обрыва тросов ворот.

При ослабленной пружине у нас появилась возможность снять нижний коуш троса. Далее распутываем трос. Распутав трос накидываем трос в борозду барабана, минимум на 1/4 барабана. Далее укладываем трос за роликами. Крепим петлю троса к коушу в зависимости от конструкции ваших ворот.

Переходим к натяжению тяговой пружины и устранению провисания тросов.

Провернуть вал до выборки провисания тросов. Для обеспечения натяжения тросов следует произвести накрутку пружин на 1,5 - 2 оборота и зафиксировать их в данном положении, затянув болты натяжных наконечников.

Устранение неравномерного натяжения левого и правого тросов.

В случае если один из тросов все таки провисает, провисание устраняется за счет взаимного проворота валов, который обеспечивается конструкцией соединительной муфты (наличием пазовых отверстий под стяжные винты).

.

Для этого следует распустить стяжные болты муфты, провернуть вал, со стороны которого имеется провисание удерживая в исходном положении другой вал.

После устранения провисания троса произвести затяжку стяжных болтов соединительной муфты.

Следующий этап - полностью взводим пружины в соответствии с рекомендацией. Количество витков должно быть указано на шильдике ворот.

Торсионная пружина отвечает за балансировку полотна ворот.

Она распределяет весь вес равномерно, тем самым, облегчает поднятие ворот. Выполняет функцию противовеса. Сила действия пружины направлена вверх, а масса ворот вниз. Идеальная настройка полотна ворот выставляется по методике рекомендованной заводом производителем. Данные по количеству витков натяжения пружины указывается в паспорте изделия, на шильдике ворот, имеется у поставщика ворот.

Проверка правильности натяжения пружины.

Пружина немного провисает в середине - это ее нормальное заряженное состояние. Количество меток на мотке должно соответствовать количеству указанных оборотов в паспорте к комплекту.

Варианты состояния торсионной пружины.

• Выгнута дугой вверх;
• волнообразной формы;
• ровная;

Внешние признаки пружины говорит о том, что она перетянута.

Если при работе ворот слышны щелчки или скрежет со стороны пружины, торсионный механизм нужно смазать жидкой смазкой, в случае если звук не прекратился, следует вызвать специалиста. Проверяйте состояние пружины перед сменой сезона, а особенно после сильных морозов, пружина должна немного провисать в середине - основная рекомендация

После регулировки пружин, необходимо, проверить правильность настройки механизма уравновешивания секционных ворот.

Для этого необходимо поднять и затем опустить секционные ворота рукой. Прилагаемое усилие должно составлять 10- 20 кг. Движение ворот должно останавливаться при прекращении усилия.

Как устранить неравномерное натяжения левого и правого тросов с не разрезным валом.

Что значит не разрезной вал - у него нет соединительной муфты. Следствие нехватки детальки - регулировка натяжения тросов производиться не с верху, а снизу. Соединительная муфта, как насано выше устраняет неравномерное провисание левого и правого тросов.

Для того чтобы эффективно использовать секционные ворота, требуется обеспечить устойчивое напряжение тросов. Тросы предназначаются для перемещения рабочего полотна, создания равновесия. Следите, чтобы тросы не провисали, даже чуть-чуть. Из-за провисания полотно ворот может деформироваться, как и направляющие. При обнаружении провисания требуется выполнять регулировку подъемных секционных ворот.

О перекосе гаражных секционных ворот свидетельствуют следующие признаки:

1. Невозможность поднятия/опускания ворот.
2. Заметный перекос на одну сторону.
3. Невозможность полностью поднять ворота.
4. Невозможность полностью опустить ворота.

Правила и техника регулировки подъемных секционных ворот

Используя и ремонтируя конструкцию, необходимо помнить о следующем:

1. Если вовремя не починить перекошенные ворота, элементы конструкции подвергнутся быстрому изнашиванию. Придется заменять их на другие.
2. Требуется грамотно настраивать балансировку для подъемного механизма. Если балансировка будет выполнена неправильно, это может привести к повышенной нагрузке на ворота. Возможен обрыв троса, поломка прочих элементов конструкции.
3. При установке и ремонте конструкции требуется применять исключительно высококачественные материалы. От этого зависит эксплуатационный период ворот.

Обычно конструкция включает в себя 4-6 секций, соединенных шарнирными элементами. Когда ворота открываются, происходит следующее:

1. Секции двигаются вверх, накладываются одна на другую.
2. Движение секций осуществляется благодаря вращающимся барабанам и наматывающимся на них тросам. Они уравновешиваются пружинами.
3. Под потолочной поверхностью (продольно раме) располагаются направляющие. Они предназначены для скольжения панелей, которые опираются на роликовые элементы.

Секционные ворота располагают определенными плюсами:

1. Экономия большого количества пространства, как в гаражном помещении, так и на подъезде к нему.
2. Высокие теплоизоляционные показатели секций. Индекс теплопроводности равняется 0.5 ватт на квадратный метр.
3. Высокие звукоизоляционные показатели секций (до 29 децибел).
4. Проем хорошо герметизируется.
5. Секции возможно устанавливать в гаражах с различным размером проема.
6. Повышенная защита от возгорания.

Для самостоятельного монтажа таких ворот потребуется следующий инструментарий:

• плоскогубцы;
• комплект гаечных ключей;
• слесарный молоток;
• заклепочный пистолет;
• электродрель с комплектом сверлильных инструментов;
• измерительная лента;
• уровень;
• перчатки, очки (для защиты рук и глаз);
• перфоратор;
• строительный нож;
• маркер.

Алгоритм установки:

1. Разметка точек закрепления горизонталей и вертикалей.
2. Выставление и фиксация вертикальных элементов.
3. Установка несущих элементов с расположенной внизу ламели.
4. Сборка полотна с расположенной внизу секции.
5. Настройка расположенных вверху кронштейнов.
6. Закрепление управляющих узлов, засовов, ручек.
7. Монтаж пружин.
8. Подведение и подсоединение электрического привода.
9. Установка ограничителей.
10. Проверка хода.

Необходимые инструменты и расходные материалы

Для проведения ремонта потребуется гаечный ключ, шпонки, крепежные элементы (болты, гайки). Также необходимо подготовить вороток. Можете подготовить масляную жидкость, чтобы сразу смазать детали.

Переходим к устранению провисания и обрыва тросов своими руками

Секционные ворота делятся на 2 типа: разрезные и неразрезные. Ремонтировать каждый из этих типов конструкций необходимо по-разному.

Устранение неравномерного натяжения левого и правого тросов с разрезным валом

Алгоритм регулировки конструкций с разрезным валом следующий:

1. Закрепление нижних кронштейнов.
2. Монтаж шпонки на секции.
3. Фиксация барабана посредством затяжки установочного винта.
4. Поворот вала. Поворачивать его нужно, пока провисание перестанет быть заметно. Чтобы натянуть тросы, пружины необходимо прокрутить 1.5-2 оборота. После затягивания пружин выполните затягивание болтов натяжных наконечников. Это необходимо, чтобы надежно зафиксировать пружины.

Если конструкция все равно провисает, необходимо использовать метод взаимного поворота валов. Ввиду того, что поворот осуществляется посредством муфты, ослабьте ее затяжные болты. Затем поверните вал, расположенный с провисающей стороны. Следите за тем, чтобы второй вал сохранял изначальное положение.

Как устранить неравномерное натяжение левого и правого тросов с неразрезным валом

Если конструкция оборудована неразрезным валом, последовательность действий по регулировке будет такой:

1. Поднятие рабочей панели, фиксация ее в приподнятом положении. Это необходимо для ослабления троса, который натянут.
2. Откручивание винта, фиксирующего трос в барабане.
3. Регулировка длины на требуемую величину. Если трос провисает, его рабочую длину необходимо сделать меньше.
4. Затягивание винта, который фиксирует трос.
5. Возврат панели на место.
6. Проверка состояния конструкции. Удостоверьтесь, что она больше не провисает.

Если ремонт оказался успешным, ничего больше не провисает, дополнительных действий выполнять не понадобится. В противном случае выполните перечисленные действия заново. Не забывайте, что натягивать тросы требуется одинаково.

Регулировка пружины секционных ворот

Чтобы осуществить настройку пружины, сделайте следующее:

1. Открутите крепеж (болты).
2. Поверните пружину на один-три оборота (точное число оборотов зависит от конкретного случая).
3. Закрутите болтовой крепеж.

На этом регулировка пружины завершена.

Краткая инструкция по настройке и программированию электропривода

ВАЖНО! Данная инструкция описывает только процесс настройки привода и подразумевает, что все приготовления к монтажу и сам монтаж были произведены в соответствии со всеми правилами и нормами, установленными компанией-производителем Nice S.p.a.

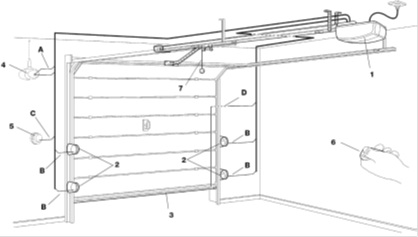

1. Пример автоматизации секционных ворот на базе привода SPIN 11 (Схема 1).

1. электропривод SPIN11;

2. фотоэлементы;

3. чувствительный край;

4. проблесковая лампа со встроенной антенной;

5. замковый выключатель;

6. пульт ДУ;

7. шнур разблокировки.

1.1. Требования к электропроводке при подключении системы секционных ворот.

На схеме 1 обозначены кабели, необходимые для соединения различных устройств. В таблице 1 указано минимальное количество и сечение проводов. Марки кабелей следует выбирать исходя способа прокладки коммуникаций.

Таблица 1. Типы кабелей.

Соединение	Количество и мин. сечение проводов	Максимально допустимая
A: Проблесковая лампа с антенной	N°1 провод 2x0,5 кв. мм. N°1 экранированный кабель с волновым сопротивлением 50 Ом (типа RG58)
В: Фотоэлемент	N°1 провод 2x0,25 кв. мм. для фотопередатчика N°1 провод 4x0,25 кв. мм. для фотоприемника
С: Замок переключения	N°2 провода 2x0,5 кв. мм. (Примечание 1)
D: Кромка безопасности	N°1 провод 2x0,5 кв. мм. (Примечание 2)

Примечание 1: Один кабель 4×0.5 кв. мм. может быть использован вместо двух проводов 2×0.5 кв. мм..

Примечание 2: Необходимо использовать специальные устройства, позволяющие производить подключение для движущихся ворот.

2. Подключений внешних устройств к приводу серии SPIN. (Схема 2)

Перед выполнением электрических подключений, убедитесь, что электропитание отключено.

Руководствуясь Схемой 1 и Таблицей 1 проложите необходимые коммуникации.

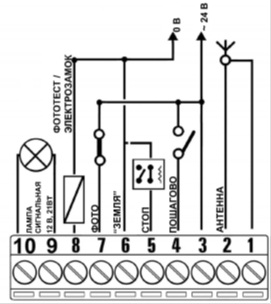

Осуществите подключение в соответствии со Схемой 2.

		Описание
		Вход для подключения антенны радиоприемника. В лампу LUCY B антенна встроена. В качестве альтернативы внешней антенне, может быть использован отрезок провода, подключенный к сигнальной клемме.
	Пошагово	Вход для устройств, управляющих движением. Ко входу возможно подключение «нормально разомкнутых» устройств.
		Вход для устройств, блокирующих или останавливающих выполнение маневра. Ко входу могут быть подключены контакты: «нормально замкнутый», «нормально разомкнутый» или устройство с постоянным сопротивлением.
		Вход для устройств безопасности, таких как фотоэлементы. Разрыв цепи в ходе закрывания, приводит к остановке и изменению направления движения. Контакты «Нормально замкнутые»
	Фототест	Перед началом каждого маневра осуществляется проверка работоспособности всех подключенных устройств безопасности. Функция активна при определенном способе подключения; Обратитесь к разделу «7.3.2 Фотоэлементы» полной инструкции для дополнительной информации по подключению
	Сигнальная лампа	К данному выходу может быть подключена сигнальная лампа LUCY B или MLB (с лампочкой 12В, 21Вт). При совершении маневра устройство будет мигать с интервалом 0,5 с.

3 Программирование радиопередатчиков.

В блоке управления SPIN встроен радиоприемник для дистанционного управления, работающий на частоте 433.92 МГц и совместимый со следующими типами передатчиков:

Каждый радиопередатчик, распознаваемый приемником, имеет свой уникальный код, отличающийся от кода других передатчиком. Таким образом, процедура запоминания должна проводиться для каждого передатчика. Радиопередатчики могут быть прописаны в двух режимах. Ниже описан наиболее используемый режим II. Подробная информация о режимах записи радиопередатчиков приведена в пункте «4.5.1. Программирование радиопередатчиков» полной инструкции на SPIN11.

Режим II : в этом режиме различные кнопки передатчика могут использоваться для подачи команд управления, согласно описанию Таблицы 3, одному устройству или для управления различными устройствами.

Программирование передатчиков в Режиме II (каждой кнопки отдельно)

Функция программирования доступна в течение первых 10 сек. после подачи питания на SPIN11. После включения SPIN11 дождитесь, когда светодиоды L1, L2, L3 погаснут, после чего выполните следующие действия:

1. Нажмите кнопку RADIO необходимое количество раз, в соответствии с номером выбранной команды (см. таблицу 3)
2. Убедитесь в том, что светодиод L1 вспыхивает необходимое количество раз, в соответствии с номером команды (см. таблицу 3)
3. Нажмите и удерживайте кнопку на пульте, которую необходимо прописать в память приемника для выполнения выбранной команды до тех пор, пока светодиод L1 не вспыхнет 3 раза
4. Отпустите кнопку пульта

Для присвоения выбранной команды новому пульту, повторите процедуру с пункта №3. Для присвоения другой команды (см. таблицу 3) «текущему» или новому пульту, повторите процедуру с пункта №1. Если при попытке записать кнопку пульта светодиод L1 совершит 3 короткие вспышки, значит, код уже содержится в памяти приемника.

Процесс программирования завершиться автоматически, если в течение 10 секунд очередные передатчики не будут внесены в память приемника. Лампа освещения однократно вспыхнет для обозначения окончания интервала программирования.

4 Распознавание конечных положений хода ворот.

Блок управления должен распознать положения открытых и закрытых ворот. Во время процедуры поиска полотно ворот перемещается и между механическими упорами открытия и закрытия. Дополнительно, во время этой процедуры, определяется и запоминается конфигурация входа СТОП и наличие устройств подключенных к входам ФОТО и Фототест.

1. Убедитесь, что приводной ремень достаточно натянут (отсутствует провисание ремня), а механические упоры надежно зафиксированы.

2. Заблокируйте каретку

3. Нажмите кнопки [??] и и удерживайте их нажатыми

4. Отпустите кнопки, как только начнется движение (примерно через 3с)

5. Дождитесь, пока блок управления не закончит процедуру поиска концевых положений: закрывание, открывание и вновь закрывание ворот.

6. Нажмите кнопку для осуществления полного маневра открытия

7. Нажмите кнопку для закрытия

Во время этой процедуры, блок управления запоминает усилие, необходимое для открывания и закрывания ворот.

Если в конце режима самообучения свето-индикаторные диоды L2 и L3 мигают, это говорит о возникшей ошибке, обратитесь к разделу «7.6 Поиск неисправностей» полной инструкции.

Важно, чтобы в процессе самообучения маневры не прерывались, в частности командой СТОП.

Если это все-таки произошло, необходимо повторить процесс обучения снова.

Если натяжение ремня недостаточно сильное, во время процедуры поиска концевых положений он может проскальзывать на шестерне. Если возникает такая ситуация, нажмите кнопку для прерывания режима обучения; подтяните ремень и возобновите режим сначала.

Самообучение двигателя конечным положениям открывания и закрывания возможно только после того как запрограммирован радиоприемник и не ранее чем через 10 секунд после подачи питания на SPIN11.

5. Заданные функции.

Блок управления привода SPIN имеет ряд программируемых функций. При необходимости, функции могут быть изменены посредством процедуры программирования при помощи трех кнопок и трех свето-индикаторных диодов (СИДов). Кнопки могут использоваться как для процедуры программирования, так и для управления блоком в режиме тестирования:

Существует два режима программирования:

Программирование при запуске: Перед подачей напряжения на SPIN11, для активации режима, нажмите и удерживайте [ Set] на блоке управления.

Стандартное программирование: Активируется путем нажатия и удерживания кнопки [ Set] в любое время при поданном питании на SPIN11.

Для обоих режимов доступные функции разделены на два уровня:

Уровень 1 : функции, задаваемые в режиме ВКЛ/ВЫКЛ (обратного значения из 2х возможных); в этом случае СИДы L1, L2 иL3 указывают функцию (если СИД горит, функция активирована, если нет - деактивирована).

Уровень 2 : параметры, настраиваемые по шкале значений (от 1 до 3), в этом случае каждый СИД L1, L2, L3 указывают на текущее значение параметра из трех возможных.

5.1 Функции уровня 1

Таблица 4: Перечень функций, программируемых в режиме «При запуске»
	Описание	Пример
	Переменная чувствительность	Данная функция позволяет включать или отключать переменную чувствительность обнаружения препятствий. Заводская настройка: переменная чувствительность активирована (СИД L1 выключен): реализуется большая чувствительность при малом усилии двигателя и меньшая чувствительность при увеличенном усилии двигателя. Функция нацелена на обеспечение оптимальной точности обнаружения препятствия. Переменная чувствительность может быть отключена, при этом, активными останутся три фиксированных уровня усилия двигателя (СИД L1 горит)
	Фототест/Электромеханический замок	Данная функция позволяет пользователю активировать выход 8 на плате для работы с функцией Фототест или Электромеханическим замком. Заводская установка: выход 8 активирует функцию Фототест (СИД L2 выключен). Обратное значение функции программирует выход на работу SPIN11 с электро-замком (СИД L1 горит)
	Частичное открывание	Эта функция позволяет выбрать большую или меньшую высоту частичного открывания. Заводская установка определяет большую высоту (около 1м, СИД L3 горит). Обратное значение функции устанавливает меньшую высоту частичного открывания (около 15 см, СИД L3 выключен)

По окончанию процедуры рограмирования «При запуске» , СИДЫ L1, L2 иL3 отображают статус функций в «Стандартном режиме программирования».

Таблица 4a: Перечень функций, программируемых в режиме «Стандартный»
	Описание	Пример
	Скорость закрывания	Функция позволяет выбрать скорость двигателя во время маневра закрывания, исходя из двух уровней: «высокая» и «низкая». Заводская настройка скорости – «высокая» (СИД L1 горит). Обратное значение функции - скорость «низкая» (СИД L1 выключен)
	Скорость открывания	Функция позволяет выбрать скорость двигателя во время маневра открывания, исходя из двух уровней: «высокая» и «низкая». Заводская настройка скорости – «высокая» (СИД L2 горит). Обратное значение функции скорость «низкая» (СИД L2 выключен)
	Автоматическое закрывание	Функция позволяет активировать функцию автоматического закрывания ворот через определенный промежуток времени; время паузы по умолчанию 30 секунд, но может быть изменено до 15 или 60 секунд. Заводская настройка режима работы - «Полуавтоматический» - автоматическое закрывание деактивировано (СИД L3 выключен)

Во время нормальной работы SPIN, СИДы L1, L2 иL3 горят или выключены в зависимости статуса связанной с ними функции режима «Стандартного программирования». Например, СИД L3 будет гореть, в случае, если функция «Автоматическое закрывание» активирована.

5.2. Программирование функций уровня 1

Таблица 4b: Изменение функций ВКЛ-ВЫКЛ, программируемых в режиме «При запуске»
	Обесточьте SPIN (например, извлеките плавкий предохранитель F1)
	[ Set]
	[ Set]
	Отпустите [ Set] как только L1 начнет мерцать
	Нажимайте кнопку [ ??]
	Нажмите [ Set] для изменения статуса функции (короткая вспышка =ВЫКЛ, длинная вспышка =ВКЛ)
Примечание: Шаги 6 и 7 могут быть повторены в течение одной фазы программирования для изменения других параметров на ВКЛ/ВЫКЛ или обратное значение

Таблица 4c: Изменение функций ВКЛ-ВЫКЛ, программируемых в режиме «Стандартный»
	[ Set]
	Отпустите [ Set] как только L1 начнет мерцать
	Нажимайте кнопку [ ??] для смещения мерцания к светодиоду, ассоциированному с параметром, который нужно изменить
	Нажмите [ Set] для изменения статуса функции (короткая вспышка = ВЫКЛ, длинная вспышка =ВКЛ)
	Подождите 10 секунд для автоматического выхода из режима программирования
Примечание: Шаги 3 и 4 могут быть повторены в течение одной фазы программирования для изменения других параметров на ВКЛ/ВЫКЛ или обратное значение

5.3. Функции уровня 2

Таблица 4d: Значения функций 2го уровня, программируемых в режиме "При запуске"
СИДы	Параметр	СИД(ур-нь)	Значение	Описание
	Переменная чувствительность			При активации переменной чувствительности, можно за-дать 3 порога срабатывания. "Высокая" чувствительность подходит для малых, правильно сбалансированной ворот.
	Разгрузка ремня		Без разгрузки	Устанавливает степень разгрузки ремня. После полного закрывания ворот активируется короткий маневр открыва-ния, в соответствии с заданным значением.
			Миним. разгрузка
			Максим. разгрузка
	Замедление при закрывании		Короткое	Устанавливает интервал времени замедления во время маневра закрывания.

Таблица 4e: Значения функций 2го уровня, программируемых в режиме “Стандартный”
СИДы	Параметр	СИД(ур-нь)	Значение	Описание
	Усилие мотора			Устанавливает макс. усилие развиваемое мотором для перемещения ворот.
	Алгоритм пошаговой функции		Открть,Стоп, Закрыть, Открыть	Устанавливает последовательность команд, присваиваемых пошаговому входу (кл. 3-4) или 1 каналу радио (см. Таблицы 7 и 8).
			Открть,Стоп, Закрыть, Стоп
			Коллективное использование
	Время паузы			Устанавливает время паузы перед автоматическим закрыванием. Действует только при активации функции автоматического закрывания.

5.4 Программирование функций уровня 2

Будьте внимательны во время процедуры изменения, так как максимальный интервал между нажатиями кнопок 10 секунд; в противном случае, система выйдет из режима автоматически, запомнив последние изменения.

Таблица 4f: Изменение настраиваемых параметров в режиме «При запуске»
	Обесточьте SPIN (например, извлеките плавий предохранитель F1)
	Нажмите и удерживайте нажатой кнопку [ Set]
	Запитайте SPIN (например, верните на место плавкий предохранитель F1)
	Дождитесь вспышки, подтверждающей запуск блока управления, и продолжайте удерживать [ Set] до тех пор, пока L1 не начнет мерцать (приблизительно 6 секунд)
	Отпустите [ Set] как только L1 начнет мерцать
	Нажимайте кнопку [ ??] для смещения мерцания к светодиоду, ассоциированному с параметром, который нужно изменить
	Нажмите и удерживайте нажатой кнопку при выполнении операций, описанных в пунктах 8 и 9
	Нажимайте кнопку [ ??]
	Отпустите кнопку [ Set]
Примечание: Шаги 6 ÷ 10 могут быть повторены в течение одной фазы программирования для изменения других параметров

Таблица 4g: Изменение настраиваемых параметров в режиме «Стандартный»
	Нажмите и удерживайте нажатой около 3 секунд кнопку [ Set]
	Отпустите [ Set] как только L1 начнет мерцать
	Нажимайте кнопку [ ??] для смещения мерцания к светодиоду, ассоциированному с параметром, который нужно изменить
	Нажмите и удерживайте нажатой кнопку при выполнении операций, описанных в пунктах 5 и 6
	Подождите, около 3 сек., пока светодиод, ассоциированный с текущим значением параметра, который нужно изменить, не загориться непрерывным светом
	Нажимайте кнопку [ ??] для смещения свечения к светодиоду, ассоциированному с новым значением параметра
	Отпустите кнопку [ Set]
	Подождите 10 сек. для автоматического выхода из режима программирования
Примечание: Шаги 3 ÷ 7 могут быть повторены в течение одной фазы программирования для изменения других параметров

6. Устранение неполадок SPIN 11

При выполнении маневров лампа освещения SPIN11 горит непрерывно. В случае возникновения ошибок в работе лампа подает световые сигналы.

Таблица 5: Сигналы лампы освещения
Сигналы	Причина	Действие
2 вспышки 1 пауза в сек. 2 вспышки	Срабатывание фотоэлементов	При старте маневра один или более фотоэлементов не сработали. Проверить наличие препятствий. Проверить цепи подключения фотоэлементов.
3 вспышки 1 пауза в сек. 3 вспышки	Активизация системы ограничения «Усилия двигателя»	В процессе движения ворот определено повышенное усилие. Проверить роликовую систему и балансировку ворот на соответствие рекомендациям по регулировке производителя ворот. При необходимости отключить Переменную чувствительность обнаружения препятствий (Табл. 4) и отрегулировать Усилие мотора (Табл. 4е).
4 вспышки 1 пауза в сек. 4 вспышки	Активизация входа «СТОП»	При старте или в процессе движения определено срабатывание устройства «СТОП». Проверить это.
5 вспышек 1 пауза в сек. 5 вспышек	Внутренняя ошибка параметров блока управления	Выждать 30 сек. и повторить команду. При повторении ошибки заменить блок управления.
6 вспышек 1 пауза в сек. 6 вспышек	Превышение максимума маневров выполняемых в час	Выждать несколько минут, пока блок управления пересчитает значение максимального предела.
7 вспышек 1 пауза в сек. 7 вспышек	Ошибка внутренних электрических цепей	На несколько секунд отключить цепи всех подключенных к блоку управления устройств, затем повторить команду. При повторении ошибки проверить плату управления, мотор. При необходимости заменить детали.

7 . Разблокировка привода SPIN 11 (Схема 3)

Разблокировка привода происходит путем отсоединения каретки от замка, расположенного внутри рейки. Для этого необходимо потянуть шнур разблокировки вниз до щелчка (Схема 3) и вручную поднять ворота.

Блокировка осуществляется автоматически, при возврате шнура разблокировки в исходное положение.

Тип информации: Инструкция

Каждый хороший хозяин знает, что любой механизм, даже самый надежный, может сломаться. И чтобы предотвратить неприятный неожиданности, мы рекомендуем хотя бы раз в месяц осматривать механизм своих гаражных ворот на наличие возможных проблем.
Наиболее распространенной проблемой в гаражных воротах при их постоянной эксплуатации является провисание троса, который отвечает за подъем и опускание гаражного полотна. Это происходит из-за неправильного монтажа пружин на секционных воротах.
Прежде всего хотим обратить Ваше внимание, что регулировка или замена троса секционных ворот – дело небезопасное, так как торсионные пружины находятся под сильным напряжение. Поэтому выполняйте эту работу с большой осторожностью, а также используйте только надежные и качественные инструменты.
Вот основные этапы работы:

1. Проверить маркирующую полосу на пружине, чтобы она была в вид прямой полосы.


2. Зафиксировать секционные ворота, чтобы они не поднимались на время выполнения ремонтных работ.


3. Вставить стержень для натяжения в отверстие, где заканчивается пружина, и повернуть.


4. Проделать ту же операцию с другим стержнем, но уже вытягивая первый.


5. Зафиксировать пружину, используя шпонку.


6. Проверить работу секционных ворот.

Монтаж механизма торсионной пружины секционных ворот Дорхан осуществляется по аналогичному принципу. Если у Вас все же не получается отрегулировать натяжение тросов секционных ворот, то наш совет – обратитесь за услугами к квалифицированным ремонтникам.

Как скрутить пружину на торсионных воротах

Настройка торсионных пружин секционных гаражных ворот собственными силами происходит достаточно просто. Понять, как натянуть торсионную пружину на воротах, сможет даже новичок в ремонте. Главное – это соблюдать все необходимые меры предосторожности и использовать только качественные инструменты.
Если вас интересует, как натянуть и закрепить трос на гаражных больших воротах, например, производства Дорхан, то вы должны понимать, что весь торсионный вал собирается по частям. Итак, вот основной план, как регулировать механизм торсионных ворот:

1. Ослабляете напряжение на пружины за счет опускания и фиксации конструкции.


2. Выкручиваете винт, что придаст барабанному механизму свободное движение.


3. Наматываете трос.


4. Вкручиваете винт в исходное положение.

Многие неопытные работники задаются вопросом: почему вылетают троса у гаражных ворот? Ответ на него заключается именно в неслаженной работе всего механизма и, в частности, пружин.

Рисунок 2: Основные параметры торсионных пружин

Регулировка пружин автоматических ворот

Регулировка тросов на воротах с одним торсионом или несколькими, а также иные виды ворот, осуществляется по следующим этапам:

• Поднимаем ворота и фиксируем их с помощью подставок. Таким образом мы сможем уменьшить давление на пружины автоматических ворот.


• Отверткой выкручиваем винт, который способствует фиксированию тросового механизма в барабане.


• Наматывает трос до оптимального значения натяжения.


• Вкручиваем винт обратно.


• Запускаем ворота и проверяем работу механизма.

Рисунок 3: этапы натяжения пружины

Регулировка натяжения пружин на секционных воротах

Все ремонтные работы на секционных воротах осуществляются по одному и тому же способу, но регулировка тросов секционных ворот с электроприводом имеет все же некоторые особенности. Так как такие конструкции помимо всех комплектующих имеют электрические составляющие. Поэтому, прежде чем приступить к монтажу или ремонту, для вашей безопасности, следует отсоединить провода от электропривода на время выполнения работ. Так как нечаянно задетые провода металлической отверткой могут привести к удару током. Если в вашем гараже установлены секционные ворота, то вас непременно заинтересует вопрос регулировки автоматических гаражных ворот самостоятельно. Ведь всем известно, что за такую работу профессиональные мастера берут немаленькую цену, а каждый хороший хозяин хочет сэкономить. Также вызов мастера будет тратить ваше драгоценное время, что является непозволительной роскошью в наши дни.

Важное значение во всей конструкции таких ворот имеют тросы и уровень их напряжения. Именно от них зависит срок службы ваших ворот. Они предназначаются для активации рабочего процесса , а еще для балансировки равновесия. Если вы являетесь владельцем именно таких ворот, то вы не должны допускать ситуации с провисанием тросов.

С такой работой сможет справиться любой хозяин, которого беспокоит качество механизма его гаражных ворот. Все, что Вам необходимо, это понимать, как это сделать. Для этого мы предлагаем ознакомиться с видео, представленным в конце статьи.

Рисунок 1: основные элементы конструкции секционных ворот

Правила регулировки подъемных секционных ворот

Стоит отметить, что во время эксплуатации и ремонта ваших гаражных ворот самостоятельно Вам следует обратить внимание на следующие правила:

• Нарушение геометрической составляющей ваших гаражных ворот, т.е. перекос самого полотна. Если не устранить такой дефект своевременно, то он может привести к быстрому износу всех деталей конструкции

• Особо важное значение имеет правильно настроенная балансировка для механизма открывания/закрывания ворот. Если при настройке были допущены ошибки, то это может привести к чрезмерной нагрузки на всю конструкцию, а, следовательно, может оборваться трос или быстро сломаются остальные детали

• И конечно же, всегда стоит использовать только качественные материалы в монтаже и регулировке подъемных ворот. От этого будет зависеть надежность и срок эксплуатации всей конструкции.

Регулировка тросов на воротах с одним торсионом – задача несложная и с ней сможет справиться абсолютно любой хозяин. Но, если у вас не получается отрегулировать натяжение тросов секционных ворот, то мы советуем все же обратиться к профессионалам. Иначе плохой ремонт ворот может привести к еще большим проблемам и фатальным ошибкам.

Рисунок 2: составляющие секционных ворот

Регулировка привода ворот Дорхан

Сегодня все больше наших клиентов останавливает свой выбор на воротах Doorhan. Это наиболее практичные и надежные модели гаражных ворот для вашего дома.

Но очень часто после монтажа непосредственно всей конструкции, у вас может возникнуть вопрос: как отрегулировать ворота Doorhan с электроприводом? Выполнить регулировку секционных ворот Дорхан (Doorhan) самостоятельно достаточно просто, нужно следовать только нашей инструкции.

Если вас интересует, как натянуть трос (цепь) на гаражных больших воротах производства Дорхан или другой аналогичной фирмы, следуйте инструкции:

1. В первую очередь стоит надежно закрепить нижние кронштейны на стене. Чем лучше и прочнее вы их сможете закрепить, тем большую нагрузку они смогут выдержать.
2. Установить шпонку для секции ваших ворот.
3. Зафиксировать барабан с помощью процесса затягивания винта для установки.
4. На этом этапе нужно повернуть вал до того момента, как пропадет провисание конструкции. Эту работу стоит делать медленно и неторопливо, чтобы у вас был шанс остановиться в нужный момент.
5. Накрутить пружины в два-три оборота и не более.
6. Затянуть наконечники на болтах, что поможет дополнительно зафиксировать пружины

Выполняя ремонтные работы по такому сценарию, вы сможете поддерживать свои гаражные ворота в покупном виде долгие и долгие годы. И все же временами стоит проверять напряжение в тросах, так как оно может ослабевать, не давая видимого эффекта. А, как известно любую поломку, как и болезнь, лучше предупредить, чем лечить.

Рисунок 3: устройство привода

Регулировка пружины секционных ворот

В процессе регулировки механизма рычажных ворот наиболее популярным вопросом у наших клиентов является вопрос самостоятельной регулировка пружин автоматических ворот.

Правильное натяжение пружины на секционных воротах позволяет Вам избежать провисания тросов, а, следовательно, и незапланированный износ всего механизма гаражных ворот. Такая регулировка открытия и закрытия автоматических секционных ворот производиться достаточно просто с помощью раскручивания и закручивания болтов.

Поэтому, если вас интересует, как правильно натянуть пружину на секционных воротах, например производства Дорхан, или схожей конструкции, то для этого стоит ослабить напряжение на болты и после этого повернуть вал со стороны, где возникло провисание троса. А потом стоит обратно закрутить болты. Такой метод универсален и работает безотказно.

Видео: Регулировка автоматических гаражных ворот Видео: Натягивание пружины на секционные ворота
