Подъемные ворота на гараж. Как сделать подъемные ворота на гараж своими руками — инструкция и чертежи

Подъемные гаражные ворота отличаются по типу конструкций подъемных механизмов, позволяющих устанавливать ограждения на объект любой архитектуры. Конкретный тип подъема определяется исходя из габаритных размеров проема, в который будут монтироваться ворота секционного типа.

Наклонный подъем

Применяется при наличии притолоки около воротного проема до 500 мм, а также наклонного потолка в помещении, поднимающегося вверх. Геометрия таких помещений позволяет купить подъемные гаражные ворота с максимальной массой полотна до 1000 кг. Ограждение устанавливается в ширину проема до 7 м при высоте до 9,7 м и угле наклона потолка 0-45 градусов. Для угла наклона более 45 градусов высота проема ограничена 8,5 м. Наклонный подъем обеспечивает эргономичность конструкции и возможность оптимально расположить воротные направляющие при наклонном типе потолка.

Вертикальный подъем

Используется в помещениях, когда притолока превышает по размерам высоту проема на 500 и более мм. Ворота гаражные подъемные при таком типе не могут весить более 1000 кг. Геометрия проема должна соблюдать параметры ширины до 7 м и высоты до 8,13 м. При таком подъеме створка движется вверх как гильотина. Данный тип расположения конструкции требует использования мощного электропривода, так как большие габариты ворот имеют большой вес, распределяемый без поддержки направляющих элементов.

Низкий подъем

Данный вариант монтажа применяется, когда необходимо купить и установить секционные подъемные ворота небольшого размера. Его используют для ворот с притолокой 220-350 мм, меняя геометрию ворот с добавлением специальной радиусной направляющей, обеспечивающей низкий подъем. При таком варианте размещения используется наземный привод, при открывании створка свешивается в верхней части проема.

Стандартный подъем

Подъемно-секционные ворота со стандартным подъемом выпускаются с двумя радиусами изгибов направляющих - 305 и 381 мм. Первый вариант изгиба используется для помещений с притолокой 350-400 мм, второй подходит для притолок более 400 мм. Данный тип подъема позволяет установить ограждение с шириной проема до 7 м и высотой до 9,7 м. Масса полотна не должна превышать 870 кг, что исключает дополнительную нагрузку на конструкцию и механизм поднятия секций.

Высокий подъем

Применяется при величине воротной притолоки от 500 мм до превышения ее размеров высоту проема на 500 мм. Конструкция позволяет установить гаражные подъемные ворота шириной до 7 м при максимальной высоте 9,7 м. Вес воротного полотна не должен превышать 890 кг. Удобная конструкция позволяет оптимально расположить воротные направляющие при высокой притолоке, обеспечивая стабильную работу автоматических ворот.

Удобство гаража для машины не в последнюю очередь определятся его въездными воротами, которые должны обеспечивать сохранность автомобиля и легко и надежно закрываться. В наше время можно заказать или сделать самостоятельно несколько вариантов автоматических конструкций. Далее будет рассмотрено, как сделать подъемные ворота для гаража своими руками.

Особенности

В отличие от распашных конструкций, имеющих в большинстве случаев 2 створки, которые распахиваются наружу, подъемные ворота имеют секции или роллеты, поднимающиеся вверх. Принцип действия у них различный в зависимости от вида – секционных, поворотных или роллетных. Сама конструкция, включающая различные элементы: коробку, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но затраты на установку и материалы вполне компенсируют надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, можно легко возвести подъемные ворота своими руками. Для монтажа потребуется стандартный набор строительных инструментов, материалы для створок, направляющих и корпуса. Достаточно вооружиться терпением и включить немного смекалки, чтобы буквально за несколько дней, не торопясь, построить надежную и удобную конструкцию таких ворот для гаража.

Преимущества и недостатки

Прежде чем решиться возводить гаражные ворота с подъемным механизмом, надо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие достоинства таких систем:

  • Экономия свободного места. В отличие от распашных ворот, которым нужно внешнее пространство для открытых створок, подъемные используют место внутри под потолком.
  • Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то вообще не надо прилагать никаких физических усилий.
  • Подъемно-поворотные и секционные ворота надежно защищают гараж от взлома.

  • Для таких конструкций можно использовать разные виды отделки и декора.
  • Подъемные ворота могут использоваться для одинарных и двойных гаражей.
  • Створки открываются и закрываются бесшумно.

Стоит обратить внимание и на недостатки подъемных ворот:

  • Главный минус – это сложность конструкции и монтажа. Если полностью заказать установку специалистам, то она будет дорогостоящей. Если же делать монтаж самостоятельно, то надо внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая погрешность может привести к тому, что весь механизм будет нерабочим.

  • Полностью открытые ворота забирают свободное пространство сверху проема и внутри гаража под потолком.
  • Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
  • Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если хозяин гаража учел все эти особенности, то можно приступать к установке. Но сначала надо определиться с видом подъемных ворот для гаража.

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

  • подъемно-поворотные или щитовые:
  • секционные;
  • роллетные.

Подъемно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии она поднимается вверх, разворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый вид на рычагах представляет собой наиболее простые конструкции, которые обеспечивают плавное и беспрепятственное перемещение створки в горизонтальное положение.

Противовесные ворота наиболее подходят для створок с большим весом.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, вдоль которых перемещается рама, пружинного механизма или противовеса с лебедкой. Поднятие может быть ручным с помощью ручки в нижней части корпуса. Это делается легко благодаря растянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм подключением электропривода, тогда поднятие-опускание створки происходит простым нажатием кнопки.

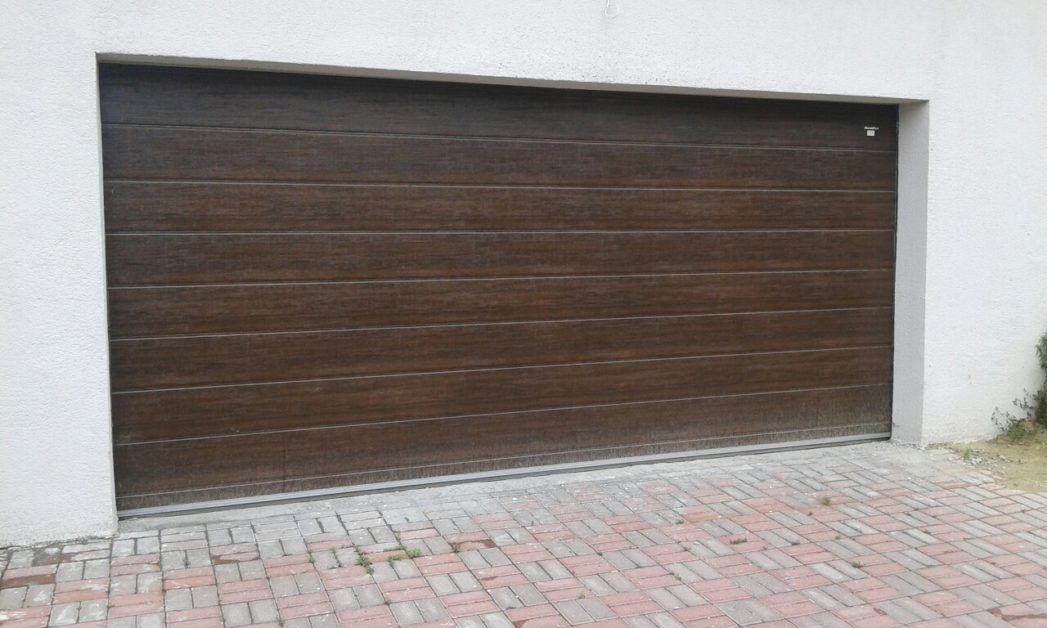

Створка подъемно-секционных ворот собрана из нескольких панелей шириной до 50 см, которые соединены между собой шарнирными петлями. При ее поднятии эти панели (их еще называют ламелями) двигаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Эта конструкция напоминает сэндвич панели, применяемые в строительстве.

Механизм роллетных ворот для гаража такой же, как у створок роллетов в торговых центрах. Складные ламели у них более узкие, чем у подъемно-секционных видов, при открытии они поднимаются и закручиваются в специальный короб небольшой ширины. Поэтому такой тип имеет явное преимущество – экономию места внутри гаража. При этом нет необходимости монтировать под потолком длинные направляющие.

Материалы для каркаса, коробки и направляющих рельс подъемных ворот обычно металлические, но лучше всего выбирать нержавеющую сталь. Коробка может быть выполнена из толстых деревянных брусьев или металлических уголков. Цельные створки подобной конструкции можно изготовить в виде полотна из досок в металлической раме. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутрь можно вшить теплоизолирующие материалы: листовой пенопласт или минеральную вату.

Коробка покрывается антикоррозийной грунтовкой, после этого красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или роллетных воротах обычно тоже изготавливаются из оцинкованной стали или алюминия, внутри листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть с любой расцветкой – на вкус хозяина. Подвижные элементы конструкции – ролики, муфты, делаются из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открываемых с помощью электропривода дверей поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми створками, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма есть возможность подобрать соответствующий по мощности электромотор, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые легко сделать самому, это:

  • механизмы, установленные на полотно ворот;
  • закрепленные на направляющих;
  • монтируемые на боковые стойки.

Есть возможность заказать готовую конструкцию, в комплект которой уже будет входить автоматический привод для поднятия, такими, например, снабжены многие роллеты с ламелями из оцинкованной стали.

В этом случае после покупки надо только правильно произвести их монтаж на гаражный проем и подключить электропривод к сети.

Изготовление

Для изготовления простых подъемных ворот для гаража можно воспользоваться уже готовыми эскизами и расчетами, только немного подогнав их размеры в соответствии со своим помещением. Есть много примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как сделать саму конструкцию с подвижным механизмом, надо позаботиться о том, чтобы проем, прилегающие стены и потолок были способны выдержать ее вес. Для этого надо выбирать прочные и плотные перекрытия без пустот и надежные системы крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работу ворот.

Выбрав подходящий тип и примерный проект будущих раздвижных ворот, делаем чертеж с точными размерами, исходя из них подсчитываем количество необходимых материалов.

Для прочной и долговечной рамы подъемных гаражных ворот наиболее удачно подойдут металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно изготовить из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от нее выбирают и размер роликов.

Коробку рычажно-шарнирного механизма можно изготовить из металлического уголка или бруса. По размерам на созданном чертеже вырезаются детали нужной длины.

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно покупаются уже в готовом виде. Они выбираются в соответствии с размерами направляющих. Остальные детали можно без труда изготовить самому, используя сварочный аппарат и болгарку.

Для изготовления ворот и монтажа их в гаражном проеме потребуются следующие инструменты:

  • сварочный аппарат;
  • болгарка с обрезными кругами по металлу;
  • дрель со сверлами нужного диаметра;
  • шуруповерт;
  • молоток;
  • уровень;
  • рулетка, карандаш.

фотографий

Для крепления нужно использовать подходящие для данного веса конструкции металлические анкера или дюбель-шурупы. Если планируется применять для крепления металлического уголка анкерные болты, то надо подготовить набор соответствующих гаечных ключей.

Монтаж

Перед тем, как самому монтировать систему подъемных ворот надо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущая коробка – самый главный силовой элемент подобных ворот, поэтому надо максимально внимательно отнестись к ее изготовлению.

Если для коробки выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, они крепятся к проему гаража на анкерные болты и надежно затягиваются. Для изготовления коробки можно выбрать и деревянные брусья с размерами сечения 100х50 мм, которые необходимо закрепить на саморезы 100 мм.

Цельная рама откидных ворот должна собираться на ровной горизонтальной поверхности. После того, как металлические профили нужной длины отрезаны, они проверяются угольником и слегка прихватываются сваркой. Далее еще раз проверяют прямые углы и размеры, в том числе по диагонали, прикрепляют угловые косынки и поперечные рейки жесткости, затем полностью проваривают конструкцию.

После сварки рамы ее необходимо зачистить болгаркой в местах стыков от заусениц. Затем она покрывается антикоррозийным раствором и красится. Внутрь металлических профилей вшиваются доски с теплоизоляцией, снаружи она покрывается листовым металлом. На верхние углы рамы крепятся кронштейны с подвижными роликами.

После этого на потолок крепятся направляющие для будущей створки. Монтировать их тоже следует максимально ровно, перепроверив горизонтальный уровень, параллельность и перпендикулярность дверному проему. Затем створка временно устанавливается в проем для того, чтобы отметить место крепления рычажно-пружинного механизма.

После того, как проверена работа ворот и беспрепятственное движение створки по направляющим, она снимается, монтируются пружины, проводится их регулировка. В последнюю очередь на раму по периметру крепится резиновый уплотнитель для герметизации швов и мягкого закрытия, устанавливается дверной замок и ручка открытия.

При аккуратном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт может ограничиваться только смазкой подвижных деталей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазку можно проводить каждый сезон, а внешнюю резиновую прокладку смазывать силиконом перед наступлением холодов для защиты от промерзания.

Для внутренней теплоизоляции таких ворот можно применять различные материалы, которые используются и для утепления стен: минеральную вату, пенопласт или пенополистирол. Последние два более эффективные, так как со временем не дают усадку, но могут быть пожароопасные, поэтому лучше выбирать негорючие виды.

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё - это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

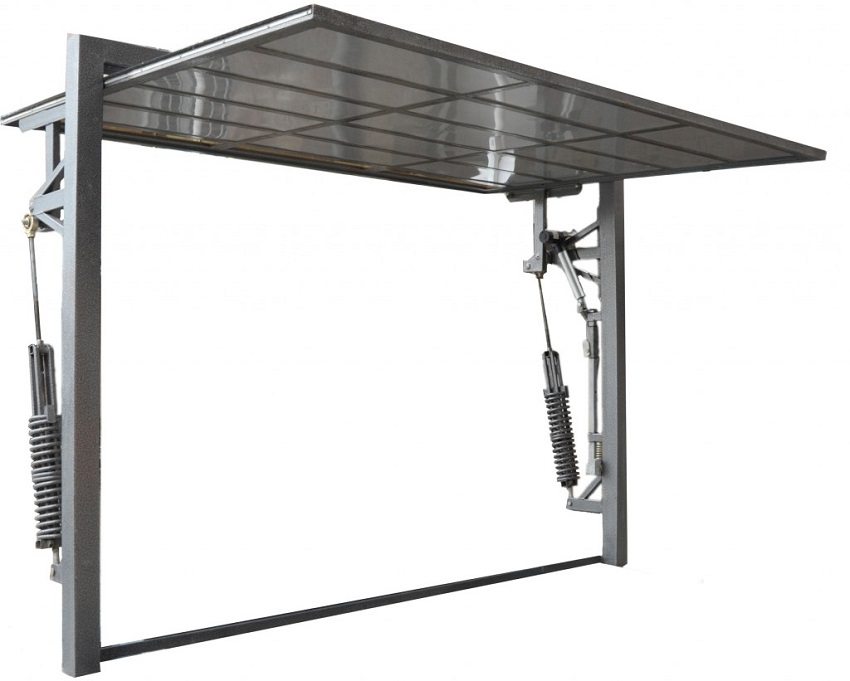

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Существует две разновидности механизма для подъёмных ворот:

  1. Рычажно-пружинный - довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
  2. С противовесами - используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров - а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

  • болгарка;
  • сварочный аппарат;
  • рулетка, карандаш;
  • молоток;
  • шуруповёрт, отвёртка;
  • дрель, свёрла;
  • набор гаечных ключей;
  • уровень.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме - основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

    3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  3. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  4. Привариваем к верхним углам в торец, кронштейны с роликами.
  5. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  6. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  7. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
  8. Устанавливаем створку и проверяем работу ворот. Если всё в норме - ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
  9. Установка и регулировка пружин на свои местах и проверка функциональности.
  10. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  11. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей - минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Подъемные ворота - довольно популярные конструкции, которые чаще других монтируют в современные гаражи. Их просто устанавливать и удобно эксплуатировать. Однако такие ворота имеют сложное устройство, что обуславливает их высокую стоимость. Въездную конструкцию получится соорудить самостоятельно. Для этого понадобится узнать характеристики подъемных гаражных ворот , принцип их работы и оптимальные габариты.

Виды и размеры

Подъемными являются модели, которые при открывании заходят под потолок. Существует несколько разновидностей таких конструкций. Каждая из них обладает определенными особенностями эксплуатации.

Подъемно-поворотные ворота выполняют монолитными. Их большая часть заводится под потолок помещения. Нижним краем полотно выходит вперед и напоминает козырек. Подъемно-поворотные модели проще сделать самостоятельно. Если же выбрать готовую конструкцию, ее транспортировка и установка потребует больше времени и усилий.

Подъемно-секционные ворота требуют меньше пространства для открытия, поскольку створка разделена на секции, смещающиеся относительно друг друга на определенный угол. Обычно подобные изделия не сооружают самостоятельно, поскольку дешевле и проще купить готовую конструкцию.

Принцип работы подъемно-поворотных ворот

К преимуществам таких конструкций относится простой принцип действия. В качестве составляющих компонентов выступает непосредственно створка и рама ворот. При открытии положение полотна меняется.

Основную часть ворот составляет металлический каркас. Его монтируют в проем. Главный элемент ворот - рама. Если решено собирать ее самостоятельно, лучше использовать металлические прямоугольные трубы. Когда ворота открываются, в действие приводятся рычаги, оснащенные роликовым механизмом.

После достижения конструкцией крайней верхней точки она фиксируется в этом положении. Нижний край полотна поднимается, в результате чего над входом образуется небольшой козырек. Существует два типа механизмов, посредством которых открывается створка:

  • шарнирно-рычажный;
  • на противовесах.

Первый вариант конструкции является более надежным и простым. Он довольно популярен, поскольку нет риска блокировки системы. Полотно движется по заданной траектории. К системе предъявляются определенные требования - необходимо заранее отрегулировать каждую направляющую балку и пружину. Такие конструкции необходимо устанавливать очень точно.

Другой вариант - монтаж конструкции на противовесах. Для этого к нижним углам полотна ворот крепят стальной трос. На его конце помещают противовес, состоящий из кирпичей или бетонных блоков. Трос перекидывают через лебедку. Эта система более предпочтительна, когда речь идет о большой массе створки.

Совет! При оборудовании ворот автоматикой не придется тратить много усилий на открывание конструкции.

Преимущества и недостатки

Если сопоставлять характеристики подъемных ворот и других видов въездных конструкций, можно выделить следующие плюсы:

  • Полотно получается цельным, благодаря чему обеспечивается его прочность.
  • Створка, находясь в открытом положении, не занимает много места и не мешает проезду. Благодаря этому ворота можно устанавливать в гараже небольшой площади.
  • После монтажа конструкцию можно обшить различным материалом облицовки. Часто ее оснащают жесткими панелями.
  • Подъемные конструкции дополнительно утепляются пенополистиролом.
  • Створку легко оборудовать механическим и автоматическим механизмом открывания.
  • Можно устанавливать в гаражах с одним и двумя въездами.

Стоит выделить и основные недостатки конструкции:

  • Устанавливать полотно рекомендуется в прямоугольный проем.
  • Поскольку полотно подъемной конструкции цельное, его не получится ремонтировать в случае серьезных повреждений.
  • Конструкции, оборудованные пружинным механизмом, имеют ограничение по массе полотна. Это необходимо учесть в процессе утепления.
  • После монтажа между проемом и створкой остается расстояние, которое стоит заделать уплотнителем из резины. Однако он применим только для холодных гаражей.

Сконструировать подъемно поворотные гаражные ворота своими руками можно довольно быстро, если определены размеры и составлен чертеж.

Стандартные размеры и стоимость

Стоимость конструкций подъемного типа суммируется из множества факторов:

  • материал полотна;
  • качество механизма поднятия створки;
  • отсутствие автоматики.

Когда необходимо определить цену подъемных изделий, можно смело утверждать, что она напрямую влияет на долговечность конструкции. Ворота из дешевых материалов довольно скоро потребуют ремонта, поэтому о лишней экономии не может быть речи.

Немаловажной особенностью таких конструкций является толщина полотна. Она составляет 1-45 мм, в зависимости от материала изготовления. При использовании популярных сэндвич-панелей толщина полотна составляет 20 мм - в случае с холодными моделями.

Стандартные ворота, отличающиеся средним качеством, можно приобрести за 16 тыс. рублей. Дорогие конструкции, продающиеся в полной комплектации, продаются за 50 тыс. рублей. Поскольку гаражные ворота будут использоваться ежедневно, их следует сделать удобными для открытия и закрытия. Поэтому цена ворот при покупке не является решающим фактором.

Для создания качественных и долговечных ворот следует правильно определиться с размерами полотна. Они же сказываются и на стоимости конструкции. К примеру, стандартный автомобиль имеет ширину от 1,8 до 2 м. Габариты ворот для гаража должны превышать этот показатель, чтобы машина могла свободно проехать, не зацепив проем зеркалами заднего вида. С каждой стороны добавляют по полметра. В результате расчета получается ширина проема около трех метров.

Высота конструкции рассчитывается по тому же принципу. Средним является показатель от 2,1 до 2,5 м. Эти размеры для гаражных ворот являются стандартными.

Совет! При наличии небольшой машины не следует рассчитывать габариты проема, исходя из ее размеров. Лучше приобрести стандартную конструкцию. Это позволит заменить автомобиль со временем. При установке небольших ворот полный демонтаж системы обойдется довольно дорого.

Стандартные размеры конструкций подъемного типа зависят от фирмы-изготовителя. Разные модели отличаются своими особенностями, поэтому необходимо заранее соотнести размеры проема и створки.

К примеру, белорусский производитель Alutech предоставляет возможность приобрести модели с минимальной притолокой в 45-51 см. У большинства других компаний эта характеристика не выше 31 см. Немаловажную роль играет механизм, используемый для открытия конструкции. Он может быть представлен торсионом или пружиной растяжения. У каждого производителя имеется собственный шаг изменения размеров полотна.

Поскольку сегодня многие производители берутся за любые индивидуальные заказы, важно точно определить габариты будущей конструкции, поскольку за каждые 10 см можно сократить бюджет до 5 тыс. рублей. Лучше познакомиться с особенностями продукции заранее, связавшись с представителем магазина. Можно пригласить специалиста для проведения необходимых замеров.

Подъемные ворота своими руками

Соорудить гаражные ворота можно самостоятельно. Для этого понадобится создать чертеж и следовать подробной инструкции. Каждый этап стоит рассмотреть подробно, начиная от выбора материалов и заканчивая отделкой готовой конструкции.

Выбор материалов

Материалы подбирают, учитывая особенности используемого механизма, которым планируется оборудовать ворота. Стоит рассмотреть доступный вариант создания подъемных конструкций из материалов, имеющихся в каждом хозяйстве. Для этого необходимо подготовить:

  • Деревянные бруски сечением12х8 см (для создания коробки) и изделия 10х10 см - для потолка.
  • Полосы металла.
  • Уголки - для создания рамы конструкции, размером35х35х4 мм.
  • Уголки, из которых будут созданы рельсы - 40х40х4 мм.
  • Кронштейн, обладающий габаритами 80х43х5 им.
  • Пружина. Она должна иметь внутренний диаметр от 30 мм.
  • Регулятор натяжения, который представлен прутом 8 мм.

Помимо этих материалов необходимо соорудить электропривод и полотно ворот. Створку можно сделать в трех вариантах:

  • дощатый щит - наиболее востребованный вариант конструкции;
  • цельное полотно - изготовленное из материалов, противостоящих коррозии;
  • сэндвич-панель.

Для варианта с самостоятельным изготовлением ворот больше подходит дощатый щит. Снаружи его покрывают оцинкованным железом. Создать качественный слой теплоизоляции можно из пенополистирола. Подойдут и утеплители в матах.

Перед приобретением составляющих элементов ворот лучше просмотреть различные материалы по теме, среди которых особенно познавательны видео самостоятельно монтажа.

Чертежи и схемы ворот

Для сборки конструкции понадобится подготовить инструменты. Среди них должны быть:

  • молоток;
  • сварочный аппарат;
  • строительный уровень;
  • маркер;
  • болгарка и дрель со сверлами;
  • отвертки;
  • гаечные ключи.

После подготовки всех необходимых составляющих можно создавать проект конструкции. Наиболее простым вариантом является проведение всех необходимых замеров конструкции и поиск в интернете типовых моделей ворот с заранее известными характеристиками.

Эскиз можно составить своими руками, но такая задача является хлопотной и кропотливой. В случае малейшей оплошности конструкция может не встать в проем. Только составив подробный чертеж, можно приступать к закупке материалов. Сперва сооружают коробку. Бруски скрепляют друг с другом металлическими пластинами или угольниками. Основное правило - коробка конструкции должна подходить по размерам к проему. Ее крепят на штыри.

Совет! Для обеспечения дополнительной прочности конструкции следует нижнюю часть коробки углубить в грунт на 2 см.

Монтаж полотна

После изготовления рамы створки из стальных уголков, ее следует зашить щитом, а затем оббить листовой сталью или оцинкованным железом. Основу механизма составляет уголок. В одной полке конструкции при помощи дрели делают 2 отверстия диаметром 1 см. Они необходимы для крепления ворот к продольным стойкам. В нижней полке следует сделать 3 отверстия, необходимые для фиксации кронштейна пружины.

Швеллерный кронштейн закрепляют на одной из полок конструкции. Для этого в ней проделывают еще 3 отверстия. Все составляющие следует крепить друг к другу согласно чертежу конструкции.

После этого при помощи регулировочной пластины из металла кронштейн следует соединить с пружиной. Последняя зацепляется конечными витками. С другой стороны к пластине следует приделать регулятор натяжения.

Пластину фиксируют на торцевую часть рычага. После необходимо создать рельсы, по которым будут двигаться ролики конструкции. Для этой цели друг с другом сваривают 2 уголка. Между их вершинами следует сделать расстояние 5 см. Фигуру, которая получится в результате, необходимо приварить к пластине.

Важно следовать заранее сделанным расчетам конструкции. Между ребром поперечин и центральной линией должно оставаться 8 см. В противном случае следует приварить куски швеллера к другим краям рельс. При сваривании элементов конструкции придерживаются шага 15 см. Потолочный брусок и швеллер скрепляют при помощи простого болта.

Совет! После установки ворота окрашивают. Места конструкции, доступ к которым будет затруднен, обрабатывают красящим составом заранее.

Утепление подъемных ворот

Для утепления гаражных ворот пенопласт выбирают чаще других материалов. Он отличается оптимальной жесткостью, не впитывает влагу, хорошо теплоизолирует помещение. Несмотря на дешевизну, пенопласт отличается высоким качеством. Кроме того, с таким материалом довольно просто работать. Он обладает небольшим весом и легко садится на клей.

Перед утеплением подъемных ворот следует заделать все щели между полотном и рамой. Для этого применяют монтажную пену. Такая мера позволит уберечь гараж от потери нагретого воздуха и возможных сквозняков. После полотно промазывают грунтовкой и окрашивают, чтобы защитить от коррозии. После высыхания красящего состава можно приступать к утеплению конструкции.

Пенопласт укладывают на поверхность ворот или помещают его между лагами. При выборе первого варианта материал утепления достаточно приклеить к полотну ворот. Если же выбран второй способ, понадобится соорудить каркас из вагонки, и только после этого начинать утепление конструкции.

Чтобы открывать ворота без лишних усилий, следует отрегулировать натяжение пружины. Для этого меняют место фиксации детали. Легче открывать ворота, если они оснащены наружной ручкой на расстоянии 1 м от уровня земли.

Основным условием успешной установки ворот являются правильно выполненные предварительные расчеты. При наличии определенных навыков в строительстве подъемные ворота будут не только функциональны, но и привлекательны.

Кроме общей технологии сооружения ворот понадобится и несколько рекомендаций от опытных специалистов:


При использовании точных чертежей и видео с подробным описанием работы создать конструкцию гораздо легче. Важно сделать ворота удобными для ежедневной эксплуатации.

Защита подъемных ворот от взлома

К стандартным средствам защиты въездной конструкции относят механизм блокировки. После закрытия ворот предохранительный механизм входит в упор направляющей балки. В результате конструкция надежно фиксируется. Основное преимущество такого механизма заключается в его эффективности даже при обесточивании гаража.

Для лучшей защиты гаража стоит применять сразу несколько средств защиты одновременно. Среди них выделяют:

  • Автоматический привод. На большинство современных гаражных ворот устанавливают автоматику, оснащенную защитной системой. При попытке взлома ворот, механизм заклинивает из-за отсутствия электрического сигнала.
  • Сигнализация против поддомкрачивания. Сразу после попытки поддеть створку раздается громкий сигнал, призванный отпугивать злоумышленников. Это элементарное средство работает в большинстве случаев.
  • Монтаж системы удаленного доступа. Благодаря специальным устройствам можно управлять автоматикой на расстоянии. Владелец гаража может следить за любым движением ворот посредством смартфона.
  • Монтаж секретного запорного устройства. Обычно производители автоматических подъемных ворот предлагают это средство защиты в стандартной комплектации. Действует такой механизм механически. Управлять им дистанционно не получится.

Такие средства защиты гаража проверены временем и способны снизить риск проникновения злоумышленников.

Популярные модели

В Европе лидером продаж среди подъемно-поворотных конструкций является модель Berry, выпущенная популярным производителем Hormann. Качество таких ворот по достоинству оценили и отечественные автолюбители. Модель обладает привлекательным внешним видом и простотой конструкции.

С учетом российского климата рекомендуется устанавливать эту конструкцию в отапливаемых гаражах. Красота конструкции обеспечивается вертикальными и горизонтальными гофрами. Они могут иметь разную ширину, в зависимости от архитектурного стиля дома.

Стандартный окрас ворот Berry является белым. Однако покупатель может выбрать любой оттенок по вкусу. В ассортименте представлено 15 цветовых вариантов. Стоимость ворот при выборе нестандартного оттенка не увеличивается.

Ворота для гаража Хорман могут оснащаться защитными планками, блокировочными устройствами и электроприводом.

Ручные механизмы открытия ворот оснащаются компенсирующими пружинами. Благодаря этому для поднятия створки не требуется прилагать больших усилий. Прочность конструкции ворот Berry позволяет говорить о надежной защите гаража от проникновения.

Гаражные ворота Дорхан

Подъемные конструкции бренда DoorHan являются относительно новой разработкой. Такие конструкции отличаются простотой и технологичностью конструкции. Сфера использования подъемно-поворотных изделий довольно широка: их устанавливают в многоэтажных стоянках, в сельскохозяйственных постройках и частных гаражах.

Эти ворота устанавливают там, где требуются быстровозводимые конструкции за оптимальную цену. Устанавливают их в тех помещениях, где нет необходимости поддерживать определенную температуру. Полотно изготавливают из металла, покрытого слоем оцинковки и порошковой эмали.

Выводы

Подъемные ворота для гаража пользуются популярностью ввиду удобства эксплуатации, надежности и долговечности. Такую конструкцию можно установить в свой гараж самостоятельно. Для этого понадобится подготовить необходимые материалы для полотна и механизма открытия.

Приобретая автомобиль, владельцы в первую очередь думают об уютном, теплом, удобном и просторном жилище для своего стального друга. Такое индивидуальное пространство называется гараж. Он может быть пристроен к дому, а может являть собой отдельно стоящее небольшое здание.

В любом варианте гараж просто обязан быть оснащен персональным автомобильным входом. Гаражные ворота – самый первый в поисковых запросах вариант для тех, кто хочет создать это чудо механики и техники собственными руками.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Среди большого разнообразия гаражных ворот существуют основные конструкции, которые своим функционалом ежедневно радуют даже самых требовательных автовладельцев.

Самые простые из них – классические распашные модели . Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции . Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Механическая модель подъемных ворот открывается и закрывается легким движением руки , а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.

Материалы

Любые гаражные ворота изготавливаются из таких основных материалов:

  • металл (профнастил);
  • дерево;
  • сталь.

Конструкции из профнастила имеют довольно долгий срок эксплуатации и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.

Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться . Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.

Деревянные гаражные ворота менее востребованы на рынке , но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.

Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.

Стальные конструкции стоят несколько дороже деревянных и металлических, но настолько же долговечны и прочны, как вторые.

Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть . Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.

Профилированные листы – также отличный материал для изготовления гаражных ворот . С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.

Размеры

Современные производители гаражных ворот предлагают огромное количество размерных разновидностей своих конструкций. Некоторые даже могут изготовить их на заказ. Сделать необходимые замеры в своем гараже вам не составит труда.

Существует также возможность сделать самостоятельный расчет, используя предварительные чертежи и схемы. Обязательно нужно учитывать специфику помещения, материал, из которого будут изготовлены ваши ворота, погодные условия, поджидающие их в различные времена года .

Профессионалы настаивают на том, что подъемные ворота можно устанавливать исключительно в прямоугольные проемы . Механизм подъема также невозможно сделать иначе, чем заложено в классических моделях.

Неплохой вариант – взять уже готовые стандартные чертежи подъемных гаражных ворот и подставить туда свои значения, чтобы не ошибиться. При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом. Особое внимание стоит уделить как самому полотну ворот, так и подъемному механизму.

На чертеже подробно указано, какие замеры и где необходимо сделать.

Расшифровка довольно проста:

  • H – высота проема, в который будет устанавливаться рама ворот и сама конструкция. Очень важно понимать, что общая высота проема и максимальная высота машины, которая сможет въехать в гараж после установки ворот – две абсолютно разные вещи. Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок.
  • L – притолока или глубина гаража и b1, b2 – заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины. При этом L всегда больше.
  • B – ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны.
  • L – глубина гаража обязательно больше высоты всей конструкции ворот, иначе полотну попросту будет некуда «уходить».

Как сделать?

На самостоятельное изготовление подъемных ворот уходит от двух до пяти дней. В зависимости от желаемого результата.

Например, имеется два вида механизмов подъема:

  • Рычаги + пружины . Не самый простой, но самый распространенный и безопасный способ подъема-опускания гаражных ворот небольшой массы. Особое внимание при монтаже придется обратить на фиксацию и регулировку пружин и высокое качество направляющих для роликов.
  • Противовесы . Как правило, используется при изготовлении самодельных откидных ворот большого веса. Трос натягивается от нижних углов полотна, проходит через специальный блок и крепится к противовесам, находящимся на другом конце лебедки.

Определение механизмов подъема дает четкую картину того, какие инструменты и материалы могут вам понадобиться в процессе производства и установки.

Рассмотрим основные этапы изготовления гаражных ворот подъемного типа:

Первый этап – создание макета и чертежа будущих ворот. Об этом уже было немного сказано. Но при описании непосредственно этапов производства, начать следует именно с этого.

Второй этап предполагает приобретение необходимых инструментов и материалов для изготовления ворот:

  • Прямоугольные трубы-профили 40*20 мм и 20*20 мм. Очень важно, чтобы они имели достаточно плотные стенки: не менее двух миллиметров. Первые хорошо подойдут для изготовления рамы полотна, а вторые – для продольных и поперечных перемычек и направляющих.
  • Полотно ворот. Здесь уже хозяину необходимо самому определиться, каким он хочет видеть въезд в свой гараж: профильный лист, сэндвич-панель, дерево, металл.
  • Деревянный брус или металлический уголок. Если вы решили использовать рычажно-пружинный механизм, такие средства идеально подойдут вам для его крепления.
  • Опорно-откатные ролики и непосредственно механизм подъема ворот.
  • Утеплитель, если вы решили сделать ваш гараж теплым даже в холодное время года.
  • Набор сложных инструментов: болгарка, сварочный аппарат, шуруповерт.
  • Среди простых – только то, что можно найти в арсенале любого мастера-хозяина: уровень, отвертка, рулетка, карандаш, молоток, гаечные ключи.

При подготовке проема следует учитывать то, что он должен находиться в одной плоскости со стенами самого гаража . Это улучшит функциональность и упростит эксплуатацию конструкции.

Приступаем к выравниванию стен, адекватно оценить которое поможет строительный водяной или инфракрасный уровень. Но также обязательным условием является прочность и горизонтальность напольного покрытия.

Итак, все подготовительные мероприятия выполнены, приступаем непосредственно к изготовлению и сборке подъемных гаражных ворот своими руками. И это будет третий этап работы.

Делаем раму. Это тот основной элемент, на который ложится самая большая ответственность и самая большая нагрузка. Вначале собираем коробку, которая будет изготовлена из деревянных брусьев или металлического уголка, как указано в необходимых материалах. Главной особенностью изготовления и установки коробки-рамы является то, что нижняя ее часть должна уходить под уровень пола на 2 см . Это является дополнительным средством фиксации конструкции.

Важно помнить, что регулировать ее нельзя с применением деревянных клиньев и монтажной пены. Для того чтобы «подогнать» раму под проем, необходимо использовать специальные металлические вкладыши.

Следующий шаг – установка роликов-подшипников . Вначале следует установить направляющие. Их иногда еще называют рельсами для роликов. Этот момент важен тем, что весь процесс установки должен сопровождаться тщательным измерением по уровню , иначе конструкция просто не сможет функционировать.

На картинке зеленым выделены рельсы и их правильная установка, чтобы все заработало.

Настало время приступить непосредственно к полотну ворот. Варианты изготовления просты и не очень разнообразны.

Имеется три основных вида монтажа непосредственно щита ворот:

  • деревянный каркас из брусьев, обшитый листами металла;
  • цельнокроеный металлический щит;
  • металлопрофильная основа, на которую крепится также цельный лист.

Это обратная сторона медали, то есть то, что будет находиться внутри гаража. Кончено, хочется добавить еще и утеплитель к нашим неимоверно холодным зимам. Что же касается наружной обработки, то здесь уже все зависит от ваших финансовых возможностей и эстетических пристрастий.

Четвертый этап в изготовлении подъемных ворот заключается в установке калитки. Если в ней есть острая необходимость, производство входной двери и ее монтаж производится с большей легкостью. Для этого подойдут простые двери, вырезанные из ворот и установленные на петли . После готовности всех основных элементов конструкции, производится полная проверка механизмов, герметичности, уровня и функциональности.

Многие умельцы в своих видеоблогах рассказывают о возможности автоматизации подъемных ворот. Это также по силам сделать самостоятельно владельцу гаража. Здесь не обойтись без трех основных составляющих: блок электронного привода (мозг автоматического открытия и закрытия ворот), приемник радиосигнала и пульт дистанционного управления.

Для монтажа первого профессионалы советуют воспользоваться практически подручными средствами, такими как реверсная лебедка или механизм электростеклоподъемника.

Еще одним немаловажным моментом является установка замка на ворота. Поскольку зачастую такая конструкция может быть открыта одним легким движением руки, злоумышленникам не составит труда разобраться и с воротами, и с содержимым вашего гаража.

Среди дополнительных аксессуаров, возможных к установке в процессе изготовления подъемных воротах для гаража своими руками, являются более декоративные советы: установка окошек, которые увеличивают количество солнечного света и экономят электроэнергию.

Как видно из поэтапной инструкции по самостоятельному изготовлению подъемных ворот, процесс этот довольно трудоемкий и местами даже сложный. Но благодаря собственноручному участию владельца гаража он становится заметно экономичнее. Например, средняя цена подъемных ворот отечественного производителя может доходить до 70 000 рублей. При выполнении всех работ своими руками, вы экономите порядка 60 000 рублей с учетом установки опций.

Соблюдая все правила и шаги в изготовлении гаражных ворот с подъемным механизмом, вы получите универсальную и уникальную конструкцию, которая защитит вашу машину в любое время года.

Основные советы и рекомендации по эксплуатации гаражных ворот подъемного типа сводятся к уходу, регулировке и ремонту всех составляющих в частности, и системы в целом. Например, все резиновые уплотнители требуют дополнительной периодической смазки силиконом. Это поможет избежать растрескиваний или примерзаний в морозное время года.

Рычажная система требует постоянной смазки, чтобы не ржавела, не скрипела и проработала как можно дольше. Ролики, кстати, имеют такую же нескрытую потребность. Натяжение пружин нуждается в постоянной регулировке, чтобы эксплуатация гаражных ворот подъемного типа была максимально комфортной и долговечной.

Если натяжение ослабевает, то ворота можно просто не открыть. А если, наоборот, пружина перетянута, тогда створку можно опрокинуть, и повредить полотно.

В случае механического повреждения полотна ворот, исправить это уже не представляется возможным. Поскольку оно устанавливается одним целым листом, то здесь будет необходим замена всего основного покрытия ворот.

После того как все основные работы по изготовлению и установке выполнены, следует побеспокоиться о системах безопасности. Так, на рельсы лучше всего установить стопы, чтобы полотно в процессе эксплуатации не сошло с направляющих.

Одним из главных советов профессионалов и любителей своего дела является своевременная диагностика состояния всей конструкции в целом. А также постоянный контроль состояния ее составляющих.

Собственноручное изготовление подъемных ворот для гаража – процесс очень сложный. Он требует постоянного контроля, повышенной точности и ответственности. Приступая к работе, необходимо взвесить все за и против этого процесса, и уже с уверенностью браться за него. Учтя все нюансы, советы и рекомендации, у любого автовладельца получится изготовить именно то, чего очень хотелось, но было страшно представить. Все люди – кузнецы своего счастья и своего окружения.
