Показать схему как провести проводку в доме. Электропроводка в частном доме пошаговая схема

Монтировать электропроводку в квартире своими руками небезопасно. Команда экспертов предупреждают: работа с электрикой — это хай левел, не для новичков. Если вы матерый строитель, уверены в своих силах и соблюдаете все меры безопасности, тогда вперед. Рассказываем сегодня о всех нюансах монтажа электропроводки в доме, квартире и гараже.

Схема электропроводки в доме

Домашняя проводка начинается с подробного плана. нужна по нескольким причинам:

  1. позволяет рассчитать количество материала — сколько и какие нужны провода, с какими сечениями, сколько розеток, выключателей, распределительных коробок;
  2. определяет места расположения силовых и электроустановочных элементов;
  3. необходима для будущего обслуживания и ремонта скрытой проводки.

Однолинейная принципиальная схема и план-схема квартиры или дома, выдержанная в масштабе, с нанесенными на нее распределительными группами, необходимы для последующего качественного монтажа проводки.

Как в доме, так и в квартире есть вводный и внутренний электрощит. От последнего ведутся линии в комнаты.


Основные группы, на которые могут быть разбиты потребители энергии:

  • розетки;
  • освещение;
  • мощные приборы;
  • розетки и освещение санузла;
  • розетки и освещение кухни;
  • хозяйственные постройки.

Подключать всю проводку к одной группе точек не советуем – слишком большая нагрузка.

ВАЖНО! При составлении схем планируется снабжение системы защитными устройствами УЗО, которые устанавливаются на каждую распределительную группу.

На составление схемы электропроводки влияет предполагаемое расположение бытовых приборов и их мощность, которые определяют количество и размещение розеток и необходимое сечение провода.


Схема электропроводки в доме и схема электропроводки в квартире отличаются путем ввода электричества: в дом оно поступает по воздушной линии, а в квартиру – по кабелю от щитка на этаже. Схема проводки в гараже может подразумевать ввод электричества от централизованной линии электропередач или от дома — воздушным или подземным способом.

Проводка в квартире

Стены в квартире бетонные или кирпичные, покрытые штукатуркой или отделанные гипсокартоном.

ВАЖНО! Проводка в квартире может быть скрытой или комбинированной. Если нужно , сначала обесточьте помещение.

Проводку можно монтировать до штукатурки либо монтировать в полостях за гипсокартоном. Для монтажа используется труба, гофра из ПВХ или гибкий металлический рукав. чаще прокладывают в кабель-каналах.


Для обеспечения безопасности в распределительном щите устанавливают автоматы, обеспечивающие защиту приборов от токов короткого замыкания и перегорания, и устройства защитного отключения, которые при скачках напряжения отключают потребителей. Для санузла мы рекомендуем отдельное УЗО из-за повышенной влажности.

Распределительные коробки и выключатель нельзя размещать в ванной. Допускается . Для сырого помещения нужно установить влагозащитную мембрану на внутренний механизм розетки.


Разметка проводится по строго горизонтальным и вертикальным линиям. Линии электропитания не должны пересекаться между собой. Трасса всегда должна вестись параллельно стене. Если проводка ведется под полом, трасса должна быть на расстоянии 20 см от стены.

ВАЖНО! Лучше использовать медную проводку – у нее срок службы больше, чем у алюминиевой.

Сечение провода (не менее 2 мм2) берут больше расчетного. Последнее определяют в зависимости от планируемой нагрузки на сеть. Допустимая плотность тока для медного провода не должна превышать 8А/мм2. Для разных распределительных групп необходим провод с разным сечением.


Провод, проходящий в полостях, должен быть защищен трубами, рукавами или гофрами.

Протягивание проводки с помощью металлических труб и рукавов, гофр из ПВХ помогает без нарушения отделки.

Все соединения проводов должны находиться только в распределительных коробках. К ним должен быть доступ, чтобы можно было что-то поправить. Соединять провода можно с помощью клеммников или пайки. попробуй также альтернативные способы соедиенений.

Закрепляют провода и установочные коробки под розетки и выключатели гипсом или штукатуркой.


Розеток по всей квартире должно быть не меньше 1 на 6 м2. В помещениях, которые используются редко, достаточно 1-2; на кухне желательно устанавливать по несколько групп из 3-4 (в зависимости от количества и размещения техники).


Расположение розеток и выключателей строго не регламентировано, но розетки нужно располагать на высоте не менее 30 см от пола для безопасности. Выключатели можно разместить на любой удобной для протянутой руки высоте.

ВАЖНО! Лучшее электроустановочное оборудование от французской компании Legrand. Для монтажа понадобятся перчатки для защиты, индикатор напряжения, болгарка, молоток, зубило для штробления, перфоратор, отвертки, кусачки.

Можно использовать штроборез, с помощью которого делают в стене две параллельных полосы. Потом выбить перфоратором колею. обычно ведется по штукатурке.


И если кратко. Чтобы осуществить монтаж проводки в квартире нужны:

  1. подробные схемы;
  2. автоматы;
  3. кабель и медные провода нескольких сечений;
  4. пластиковые или металлические распределительные и установочные коробки;
  5. гофры;
  6. коробы или металлические рукава для прокладки проводов;
  7. шурупы;
  8. дюбели;
  9. гвозди;
  10. крепежные элементы;
  11. выключатели;
  12. розетки.

Проводка в деревянном доме

Монтаж осуществляется по тем же принципам, что и в квартире. Но основание в срубе является горючим, потому — это всегда небезопасно.

ВАЖНО! Вести провода через ПВХ гофры нельзя.

Установку производят:

  1. Из самозатухающих проводов и кабелей с хорошей изоляцией (). Подробно мы писали раньше.
  2. Скрытая проводка – по электроканализации, что не поддерживает горение, то есть из металла: медным трубам, стальным коробам с заземлением. Если используете пластиковые короба и гофры, они должны быть окружены слоем негорючего материала – быть фактически вмонтированы в штукатурку.
  3. С использованием металлических узлов — распределительных и установочных коробок.
  4. С обеспечением герметичности соединений, чтобы при замыкании электрическая дуга не вышла за пределы трубы и не попала на горючий материал.
  5. Дерево, из которого выполнены стены и перекрытия, должно быть сухим.

Еще один обязательный шаг – установка дифференциального реле или УЗО.

ВАЖНО! Работы по электрификации выполняют сразу в полном объеме до установки полов, потолков и дверей.

Алгоритм:

  1. подводим кабель в дом от централизованной линии электропередач или внешнего распределительного щита;
  2. по схеме делаем разводку;
  3. монтируем внутренний распределительный щит;

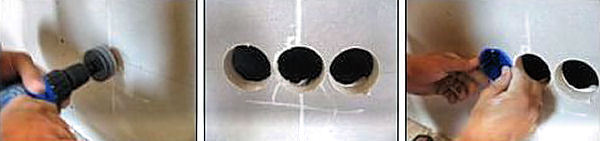

  4. подготавливаем отверстия под выключатели и розетки;
  5. после завершения отделочных работ устанавливаем все приборы.

Первое о чем стоит сказать это то, что прокладывать электропроводку самостоятельно довольно опасно. По статистике более 70% пожаров в частных секторах случаются из-за допущенных ошибок во время монтажа проводки. При сомнениях и отсутствии базовых знаний о том, как сделать разводку электропроводки в доме, лучше вовсе довериться специалистам или хотя бы проводить работы с опытным помощником.

Электрическая проводка помещения изначально должна быть тщательно спроектированной и перепроверенной перед началом монтажных работ.

Стоит отдавать себе отчет в том, что цена ошибки, когда речь идет об электричестве, слишком высока. Всевозможные монтажные погрешности при дальнейшей эксплуатации могут привести к серьезным последствиям.

Пошаговый план действий

В целом весь процесс электрификации частного дома можно разделить на следующие пункты:

  1. Создание чертежа прокладки со всеми условными обозначениями отдельных компонентов проводки.
  2. Прокладывание проводов в стенах или на них.
  3. Монтаж щита, коробов распределителей, а также розеток и выключателей.
  4. Соединение контактов всех элементов.
  5. Тщательная проверка правильности соединений, тестирование, и ввод проводки в эксплуатацию.

По большому счету, в самостоятельном монтаже электропроводки нет ничего сверхсложного. Важно лишь правильно подобрать провода с учетом возлагаемой на них нагрузки и не забыть об устройствах защиты.

Чертеж плана электропроводки

В первую очередь, перед началом прокладывания проводов, следует сделать подробный чертеж схемы разводки проводки в частном доме. Это нужно для понимания масштабов дальнейшей работы и облегчения процесса монтажа.

При создании чертежа будет проще решить, как поступить при прокладывании провода в проблемных местах. К примеру, иногда возникают ситуации, когда проводники трудно перенести на безопасное расстояние от водопроводных или отопительных труб, а допускать даже потенциальной возможности попадания воды на электрические провода нельзя.

Никогда не стоит располагать провода в углублениях стен диагонально. Возможно, это позволит сэкономить некое количество материала, но значительно осложнит всю работу. По негласным правилам, проводка прокладывается только по вертикали или горизонтали.

Составленный план со всеми возможными дальнейшими изменениями лучше всего оставить, а не выбрасывать. Поскольку рано или поздно он может понадобиться во время ремонта.

Подготовительные работы

После создания чертежа, для удобства на стену можно перенести линии прохождения проводов и начинать дальнейшие работы. Важно определиться какого именно типа будет проводка – закрытого или открытого.

Закрытый тип проводки

Несмотря на трудоемкость монтажа, закрытая разводка электропроводки в частном доме наиболее популярна, поскольку утопленные в толщине стен провода не требуют какого-либо дополнительного декорирования.

Работа по созданию скрытой проводки весьма пыльная. Много придется работать болгаркой и , но зато после окончания монтажа все провода будут аккуратно скрыты под слоем штукатурки или цементного раствора.

Сделать открытую проводку гораздо проще и быстрее. Провода укладываются в специальных трубках и . Все приспособления, которые предусмотрены для монтажа открытой проводки, выполняются из несгораемой или самозатухающей пластмассы.

Стоит помнить, что при разводке электропроводки в частном своими руками, выбирается именно открытый тип монтажа. Пытаться прокладывать провода внутри древесины запрещено.

Подбор проводов

Немаловажно правильно подобрать провода для монтажа. Для этого следует учитывать возлагаемую на них нагрузку. Расчет электропроводки в частном доме своими руками в целом несложен. Чаще всего все потребители энергии разбиваются на группы с приблизительно равной мощностью, а провода подбираются с одинаковым сечением.

Провод можно приобрести алюминиевый или медный. Несмотря на то, что стоимость алюминиевых проводов ощутимо ниже, чем медных, такая проводка сейчас используется крайне редко. Это связано с тем, что бюджетные аналоги значительно жестче и более ломкие. Работать с медными проводами гораздо проще. Их легко сгибать, прокладывать в трубы и каналы, не боясь надлома.

Не стоит пытаться комбинировать алюминиевые и медные провода в одной сети, поскольку высока вероятность перегрева места контакта. Подобное допустимо лишь при частичной замене проводки в старых домах, где, как правило, применялись именно алюминиевые проводники.

Для подключения и разводки электричества в частном доме желательно применять двухжильные и трехжильные провода одного типа. Через первые питаются осветительные приборы, а вторые служат для подачи напряжения в розетки с заземлением.

Лучше всего в частном доме применять провода ВВГ или ПВГ с сечением жил 2.5, 4 и 6 мм 2 , которые обвернуты двойным изолирующим слоем.

Заземляющий контур

При монтаже электропроводки в частном доме немаловажно позаботиться о безопасности жильцов. Основным элементом, который обеспечивает безопасность при эксплуатации электрооборудования – заземление.

Помимо отвода на грунт заземляющий контур должен иметь устройство защитного отключения (УЗО). Оно располагается непосредственно в щитке. Само заземление представляет собой массивные металлические предметы, забитые в грунт.

Не стоит пренебрежительно относиться к заземлению. В ряде случаев оно способно спасти жизнь человеку.

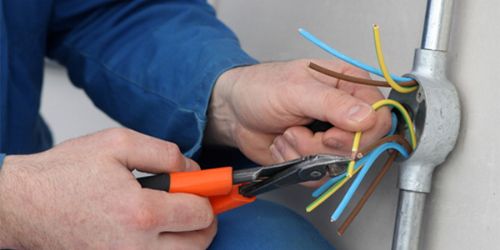

Соединение проводов осуществляется с помощью пайки, скрутки, или при использовании специальных зажимных колодок. На сегодняшний день последний способ наиболее популярен, поскольку значительно упрощает монтаж электрических кабелей. Скрутка также допустима, но только при использовании однотипных жил.

Самый надежный метод соединения, это пайка, но в тоже время, это и самый сложный способ.

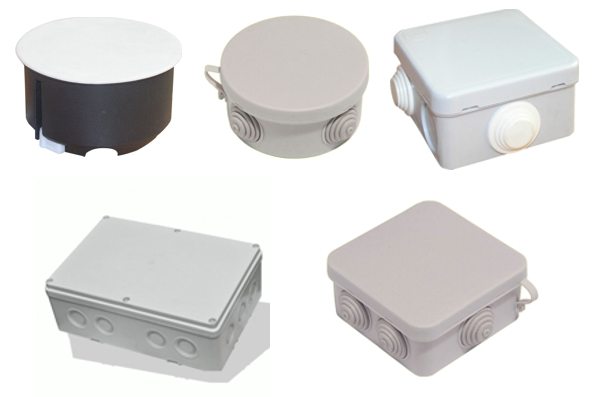

Все коммутации обязательно должны быть в специальных распределительных коробах. Оставлять единичные или множественные соединения в открытом виде запрещено даже при дополнительном изолировании.

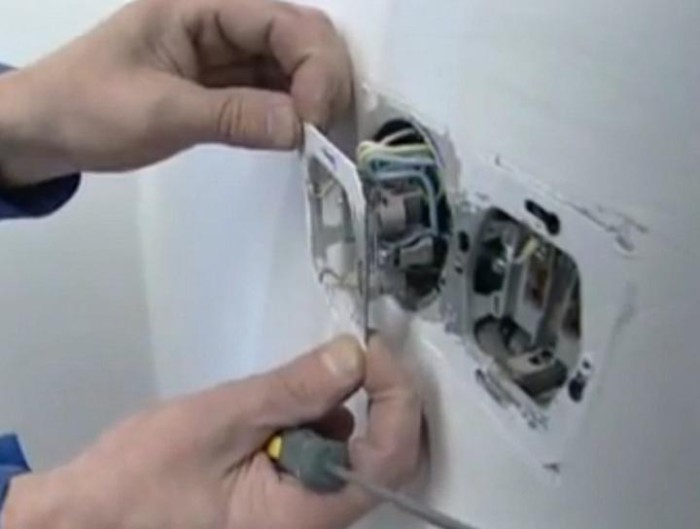

Когда дошла очередь к подключению розеток, выключателей, и осветительных приборов самое важное это правильно соединить все провода не спутав их. Желательно располагать фазу и ноль во всех розетка одинаково. К примеру, фаза справа, а ноль слева.

Самый сложный этап в электрификации это подключение распределительного щита. На него подается вводной силовой кабель, от которого происходит распределение ответвление проводки по всем отдельным комнатам строения. Важно понимать то, что малейшая ошибка в схеме электропроводки в щитке частного дома обязательно спровоцирует серьезную проблему.

Работу со щитом лучше всего доверить специалисту по электроснабжению. Здесь крайне важно внимательно произвести все необходимые соединения.

Проверка безопасности

Для того чтобы проверить правильность всех соединений и удостовериться в безопасности проводки лучше также обратиться к опытному электрику. Для введения в эксплуатацию потребуется пригласить рабочих электролаборатории для подписания разрешения к подключению к общей сети. Если сотрудники выявят нарушения, то после их ликвидации проверку придется проводить повторно.

В завершении темы стоит сказать, что в целом монтаж электропроводки в частном доме несложен. Однако крайне важно осознавать опасность, которую представляет собой процесс электрификации с множественными нарушениями и незнанием основ электробезопасности. Все работы лучше проводить в компании со специалистом.

Электропроводка в доме своими руками — видео

Каждый человек, строящий новый дом или делающий капитальный ремонт, реконструкцию старого дома желает выполнить все работы в короткие сроки, качественно и с минимальными финансовыми затратами. Для этого необходимо продумать и составить проект всех будущих коммуникаций с учетом последовательности выполняемых монтажных работ. Поэтому следует правильно оценить возможности: что можно сделать своими руками, а где довериться специалистам.

Последовательность монтажа

Для новых зданий в первую очередь надо продумать, от какого источника электроэнергия будет поступать к дому. Это может быть ближайшая ЛЭП или подстанция. На этапе строительства стоит согласовать этот вопрос с энергетиками и сделать временный монтаж распределительного щита. Предварительно стоит выбрать место и установить контур заземления для будущего дома . Вводной кабель может быть проложен воздушной или подземной линией в зависимости от местных условий.

Все эти детали согласуются на начальном этапе строительных работ. Прокладывая кабель, нужно сразу учитывать его параметры:

  • условия размещения: воздушная линия или подземная;
  • длину;
  • марку кабеля, тип изоляции: резина или ПВХ;
  • количество и сечение жил.

Прокладка кабеля в частном доме

Провода должны быть медными, они долговечнее, так как выдерживают большую токовую нагрузку, соответствуют требованиям руководящих документов ПУЭ (правила установки и эксплуатации электроустановок). Очень важно обратить внимание на то, что вся внутренняя электропроводка частных жилых домов делается медными проводами.

Сечение проводов кабеля рассчитывается с учетом величины нагрузки, которую планируют использовать. Все эти данные отображаются в проекте на монтаж электропроводки; составляется поэтажная схема, в которой обозначаются все элементы и места их расположения:

  • вводной щит с количеством автоматов защиты, их марка;
  • маршруты проводки с указанием длины и маркировки кабеля;
  • распределительные коробки;
  • выключатели и розетки;
  • элементы осветительной системы;
  • отдельно указываются места расположения розеток для проводки мощных нагревательных приборов.

На основании данных этой схемы проводки можно сделать расчет основных элементов электропроводки и расходных материалов:

  • автоматов защиты;
  • переключателей;
  • распределительных коробок;
  • подрозетников;
  • проводов различного сечения, розеток для освещения и общего тракта;
  • дюбелей, саморезов для крепления распределительного щита, клипс фиксации провода.

После проделанных вышеперечисленных мероприятий можно приступать к монтажу электропроводки в доме, предварительно установив контур заземления. Место для контура заземления выбирается не далеко от постоянного вводного распределительного щита.

Монтаж этой конструкции несложный, все можно сделать своими руками при желании. Во многих специализированных магазинах продают готовые наборы для заземления частных домов с подробной инструкцией, по которой легко все собрать и установить своими руками.

Схема подключения

Монтаж электропроводки осуществляется по плану проекта и схеме установки вводного распределительного щита. Основные составляющие элементы проводки:

  • вводный автомат защиты;
  • узел учета расхода электроэнергии;
  • автоматы защиты на отдельные группы.

В частном доме обычно электропроводку разделяют на 3-4 группы: освещение, розетки, подсобные наружные помещения, гаражи , сараи и отдельная группа проводки – на мощные нагревательные приборы.

Монтаж электропроводки в доме

Выбор кабеля

Для проводки используются кабели ПУНП или ВВГ в двойной изоляции ПВХ на отдельно взятом проводе и общей оболочке.

ВВГ 3х2,5 – эти цифры обозначают, что в кабеле три медных провода сечением 2,5 кв/мм. Такие провода применяются для проводки розеточных групп. Для освещения используется кабель с проводами 1,5 кв/мм. Между распределительными коробками обычно прокладывают провода с сечением 4 кв/мм.

Для отдельных групп электронагревательных приборов: печей, бойлеров, стиральных машин ставят провод не менее 6 мм/кв.

Кабель в четыре провода от распределительного щита прокладывается непосредственно к прибору на электрическую печь, бойлер, сплит-систему или стиральную машину. Эти кабели желательно прокладывать без распределительных коробок, на каждый элемент в вводном щите ставить отдельный автомат защиты из расчета его максимальной токовой нагрузки.

В цепи освещения между распределительными коробками можно проложить кабель с проводами 2,5 кв/мм. Если речь идет про современные электроприборы, люстры и другие осветительные конструкции, то обычно используют проводку с 4-мя проводами, которые заземляются. На розетках тоже предусмотрен контакт заземляющего провода, этого требуют ПУЭ.

Пример схемы распределительной коробки

В розеточной группе между распределительными коробками прокладывают кабель в четыре провода с сечением 4 кв/мм. От коробки до розетки можно пустить кабель с сечением проводов 2,5 кв/мм, он выдерживает токи нагрузки до 30А от приборов, потребляющих мощность до 6 кВт. Этого вполне достаточно для длительной эксплуатации утюгов, пылесосов, фенов и даже бытовых обогревательных калориферов мощностью от 700 Вт до 1,5 кВт.

Развод электропроводки

Монтаж проводов по стенам, крепление подрозетников и распределительных коробок можно сделать своими руками. Самое сложное и ответственное дело – правильный развод проводки, соединение контактов в распределительных коробках и сбор схемы. Впоследствии довольно сложно исправлять ошибки при соединении в распределительных коробках. Если своими руками сделать это не получается, стоит пригласить в помощь специалиста.

Проводка внутри дома может быть нескольких видов:

  • в кабель-каналах.

Открытая проводка применяется очень редко в деревянных домах на специальных изоляторах, в современных условиях для этого используют пластиковые кабель-каналы. В них проводка надежно защищена от механических повреждений, они не горят, легко крепятся к деревянной поверхности.

Монтаж открытой проводки в доме

Рассмотрим классический вариант кирпичных стен. Здесь провода удобнее всего фиксировать клипсами, которые вбиваются в стены обычным молотком. Для распределительных коробок специальной коронкой с победитовыми зубцами делают в стене углубления. После расключения в распределительных коробках всех цепей каждая группа проверяется мультиметром или другим прибором для прозвонки.

При положительном результате оголенные контакты на всей схеме электропроводки изолируются, крышки распределительных коробок закрываются. Подрозетники фиксируются в своих гнездах, сеть обязательно обесточивают. Стены и провода заштукатуривают.

В частном доме, если знать точное расположение проводки, нельзя впоследствии перебить провод, забивая дюбеля для шкафа или полки. В местах розеток, ламп освещения, выключателей остаются концы длиной по 15-20 см для разделки и подключения. После полной отделки стен можно устанавливать выключатели, розетки, вешать люстры и другие осветительные приборы.

Электропроводка. Видео

Про особенности монтажа электропроводки в доме расскажет это видео. Взяв на вооружение дельные советы отсюда, можно начинать прокладку собственными силами.













Больше, чем когда-либо прежде, люди сегодня нуждаются в электроэнергии, которая нужна почти для всех работ – от зарядки телефона, до подогрева воды. Чтобы привычный стиль жизни не нарушался, необходим качественный монтаж проводки в доме. Для его реализации пригодится опыт и практические правила, накопленные специалистами.

Электричество – источник комфорта Источник pic2.me

Основы техники безопасности – ошибки и способы их избежать

Незнание или невнимательность к деталям может привести к ошибкам монтажа. При дальнейшей эксплуатации такая проводка в доме станет причиной неполадок, порчи имущества, а иногда и пожара. Существуют несложные правила, позволяющие мастеру действовать не наугад, а по правилам техники безопасности:

  • В новом строении перед закладкой проводки подбирается место для щита-распределителя. Его устанавливают близко от входа, в незамерзающем помещении. При составлении схемы щита разумно сразу подумать про УЗО (устройстве защитного отключения), контур заземления и прочие защитные устройства.

Навесной распределительный щит Источник is.insterne.com

  • Все работы по замене электропроводки (в старом жилище) должны проводиться с отключенным электропитанием на электрощите. Требуется оставить на нем табличку с предупредительной надписью, чтобы избежать неприятного сюрприза.
  • Разводка проводки в доме предваряется составлением подробного плана сети и подключения электроприборов.
  • Даже если все автоматические выключатели выключены, до начала работ проверяется наличие или отсутствие напряжения на контактах или проводящих поверхностях индикаторной отверткой.

На вводной автомат обязательно вешается табличка с предупреждением Источник jamesgoodmandance.com

Самые распространенные ошибки :

  • Использование алюминиевых проводов. Согласно требований ПУЭ (правила установки электроборудования), в жилых домах разрешено применять алюминиевые провода сечением не меньше 16 мм². Провода такого диаметра обычно используются только в кабелях, по которым ток подводится к дому, но не внутри него. При замене проводки, комбинация медных и алюминиевых частей недопустима – в точке их соединения контакт со временем перегорит из за переходного сопротивления.
  • Недостаточная гидроизоляция. Для долгой и безопасной работы системы необходимо позаботиться о тщательной изоляции всех проводов в помещениях с повышенной влажностью. Некачественная изоляция чаще всего обнаруживает себя в ванной, кладовой, на кухне или террасе.
  • Штроба. Оптимальной считается глубина 2-2,5 см. Канавки с меньшей глубиной сложно штукатурить.

Штробление стены под проводку Источник legkovmeste.ru

  • Работа с кабелем. Запрещается диагональная прокладка; сечение провода должно рассчитываться в соответствии с параметрами системы.
  • Распределительные коробки. Для избегания путаницы и удобства обслуживания размещаются под потолком.

Пример составления схемы электропроводки в частном доме

Схему будущей электропроводки составляют на основе плана частного дома. Она состоит из двух частей, электрической и монтажной. Основные элементы набрасываются схематично, «для себя».

  • Электрическая схема . Схема электропроводки в частном доме показывает способ включения в цепь энергопотребителей и их количество.

Пример электрической схемы проводки в загородном доме Источник assz.ru

  • Монтажная схема . Определяет места монтажа устройств. Эти данные помогут подсчитать количество необходимых кабелей и дополнительных расходных материалов.

Монтажный вариант схемы электропроводки Источник kabel-house.ru

К основным элементам сети относят провода, розетки, выключатели, счетчики, предохранители и реле, распределительные коробки, кроме того:

  • точку ввода внешнего силового кабеля;
  • точки подключения бытовых приборов высокой мощности;
  • потолочные и настенные осветительные приборы.

Началом электроснабжения дома является электрощит. К нему извне подводится питающий провод (чаще по воздушной линии), подающий однофазный или трехфазный ток.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу электротехнических работ . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Видео описание

Пример составления плана расположения электрооборудования на видео:

Чтобы повысить надежность, на щите потребители разбиваются на группы (подключение группами точек):

  • Осветительные приборы.
  • Розеточные гнезда.
  • Силовые элементы (бойлер, электроплита, стиральная машина).
  • Хозяйственные группы (подвал, гараж).
Допускается разбивка потребителей по комнатам или этажам. В таком случае каждая группа нуждается в индивидуальных устройствах защиты (автоматы, УЗО).

В каждой комнате имеется осветительная и розеточная группа, на кухне их больше (теплый пол и электроплиту подключают как отдельную группу). Для мощной бытовой техники и ламп-узлов цепи в ванной предусматривается заземление (подключение через кабель с дополнительной жилой «земля»).

Подготовительные работы для устройства электропроводки

Чтобы проводка в загородном доме при эксплуатации не доставляла проблем, проводятся подготовительные работы и расчеты. К ним относится расчет общей мощности приборов, планируемых к установке; на основе этих цифр выбирается кабель.

Мощность некоторых бытовых приборов Источник bazliter.ru

Расчет потребляемой мощности

Общая потребляемая мощность складывается из отдельных мощностей бытовых приборов, элементов освещения и силового оборудования. Эти значения берутся из специальных таблиц; их можно найти в технических паспортах приборов.

Чтобы самостоятельно получить итоговую потребляемую мощность приборов, надо просуммировать мощности всех потребителей на этом проводе. Известно, что одновременно все приборы не включаются. Поэтому полученная сумма умножается на поправочный коэффициент спроса (коэффициент одновременного использования). Коэффициент равен 0,8 (если общая мощность меньше или равна 14 кВт), 0,6 (до 20 кВт), 0,5 (до 50 кВт).

Пример: если полученное число составляет 32,8 кВт, то ориентировочная величина потребляемой мощности: 32,8*0,6=19,68 кВт.

Разделив общую мощность на напряжение (220 В) можно узнать максимальную силу тока. Например, если мощность оказалась равной 5 кВт (5000 Вт), сила тока равна 22,7 А.

Видео описание

Наглядно пример расчетов на видео:

Выбор сечения кабеля по длине и мощности

Сечение кабеля выбирается по определенному ранее максимальному току нагрузки и параметру проводника (плотность тока для этого материала). При силе тока 22,7 А и плотности проводника 9 А/мм2 (медь) подходящим будет проводник с поперечным сечением (ППС): 22,7/9=2,5 мм2.

Медь считается лучшим материалом из-за своих свойств: износостойкости, высокой тепло- и токопроводности (даже при окислении), пластичности. Медный провод хорошо поддается скручиванию и выдерживает нагрузку в два раза большую, чем алюминиевый аналогичного сечения.

Расчет сечения по нагрузке (кухня) Источник reslando.ru

Оптимальным сечением для розеточной группы считают 2-2,5 мм2, для подключения осветительных приборов достаточным будет 1,3-1,5 мм2, для мощных электроприборов лучше подстраховаться – не меньше 4 мм2.

Длину кабеля рассчитывают, сделав замеры всех прямолинейных участков с добавлением с каждой стороны припуска по 10-15 см. Ориентировочную длину кабеля можно получить, умножив площадь помещений на два.

Последовательность выполнения монтажных работ

Монтажные работы требуют комплексного подхода. Их начинают после приобретения кабеля. Дополнительно покупается электрофурнитура: розетки, подрозетники, выключатели, кабель-каналы и распределительные коробки.

Все материалы надо подготовить заранее Источник pinterest.co.uk

Установка контура заземления

Любой частный дом обязательно снабжается контуром заземления, который выполняет несколько задач:

  • Защищает обитателей дома при появлении напряжения на корпусе прибора.
  • Поддерживает безопасную работу приборов работающих во влажной среде (стиральные и посудомоечные машины, электрическая плита, бойлеры и проточные водонагреватели).
  • Снижает уровень шума (помех) в электросети.

Контур монтируется в грунте рядом с домом; внутрь заземление подводится на электрощит. Оно обязательно для:

  • электротехники высокой мощности;
  • источников света (групп цепи) в ванных.

Монтаж распределительного щита Источник justdial.com

Монтаж элементов распределительного щита

После того, как схема подключения электричества в частном доме подобрана, а потребители разделены на группы, монтируется распределительный щит. В нем располагаются:

  • автомат защиты и УЗО – общие;
  • автоматы и УЗО – для выделенных групп;
  • счетчик;
  • нулевая шина и главная заземляющая шина.

На щите функцию жилы можно определить по цвету ее изоляции:

  • белая (иногда красная, черная или коричневая) соответствует фазе;
  • синяя – нулю;
  • желто-зеленая – защитному заземлению.

Окончательно распределительный щит для электропроводки в частном доме собирают после того, как закончен монтаж проводки.

Применяемая расцветка проводов Источник financloansinvest.ru

Монтаж электропроводки закрытого и открытого типа

Проводка в новом доме укладывается двумя способами – открытым и закрытым, причем первый вариант чаще выбирается при невозможности применения второго.

  • Открытая проводка. Она прокладывается поверх стен и при желании защищается кабель-каналами. Имеет свои преимущества – всегда доступна осмотру. При этом, как любой технический элемент в интерьере, «режет глаз». Исключение составляет дизайн помещений в стиле лофт или ретро, где такие решения приветствуются.

При открытом монтаже кабель крепится скобами на поверхность, затем его закрывают коробом. Углубления для розеток и выключателей делаются перфоратором или буром.

Короб (кабель-канал) для открытой проводки Источник wotsite.ru

  • Скрытая проводка. При скрытом монтаже приходится штробить стены (пробивать каналы), укладывать провода и прятать их за стеновой отделкой. Такой способ более надежный и долговечный, но одновременно трудоемкий и затратный при будущих переделках. Чтобы в будущем не задеть кабели при сверлении стен, стоит запастись планом расположения сети.
Электрическая проводка в доме делается по неизменному правилу: укладка производится строго горизонтально или вертикально, любой другой путь не допускается. Изгибы выполняются под прямым углом.

Перед монтажом в соответствии со схемой размечаются стены, горизонтальные и вертикальные участки. Это можно делать с помощью лазерного уровня или отвеса, смазанного мелом или углем. Можно сфотографировать стены с нанесенной разметкой. Памятка поможет в будущем не задеть проводку сверлом или гвоздем.

Надо зарисовать себе схему расположения проводов внутри стен Источник pinterest.com

При скрытом монтаже штробы (канавки в поверхности стены) пробиваются долотом или болгаркой или специальным штроборезом. Провода укладываются в штробы, их закрепляют и маскируют гипсом или алебастром. Иногда скрытую проводку проводят не в штробе, а под плинтусом, что сохраняет доступ и возможность проверки.

Проводка в деревянном доме

Организация проводки в таком жилище имеет свои особенности. Внутренняя проводка с заглублением проводов в стены увеличивает вероятность пожара для деревянных конструкций. Поэтому наиболее безопасным является открытый вариант.

Разводка электропроводки в деревянном доме Источник bauenhaus.ua

Предпочтительнее использовать плоский кабель; для исключения провисания его фиксируют крепежом из жести или пластика.

Когда сеть собрана и все элементы подключены, проверяется исправность.

Видео описание

Про ошибки монтажа проводки в деревянном доме смотрите на видео:

Время выполнения и примерная стоимость некоторых работ

Электромонтаж «под ключ» в коттедже в среднем выполняется за 4-6 дней. Комплексный монтаж обойдется в18-60 тыс. руб., замена проводки – 15-36 тыс. руб.

Разводку электрики по этажу частного дома проведут за 9-12 тыс. руб.

Комплексная замена проводки в деревянном доме будет стоить 18-29 тыс. руб.

Прокладка кабеля сечением до 4 мм в штробе – 25-30 руб. за м/п.

Прокладка кабеля сечением более 4 мм в штробе – 42-55 руб. м/п.

Штробление гипсовых стен – 75-85 руб. за м/п, кирпичных – 92-100 руб. за м/п, бетонных – 105-112 руб. за м/п.

Сборка электрощитка (счетчик + 3 автомата) – 980-1100 руб.

Подключение электросчётчика с монтажом (220 вольт) – 665-720 руб.

Подключение электросчётчика (380 вольт) – 1050-1130 руб.

Интерьер в стиле лофт с открытой потолочной проводкой Источник behance.net

Общие правила подключения к электросети

Вслед за монтажом электропроводки устанавливают автоматы, УЗО и электроприборы. Чтобы ввести в эксплуатацию электрооснащение частного дома, приглашается специалист из энергонадзора, уполномоченный провести приемо-сдаточные испытания.

После проверки безопасности проведенного электромонтажа выдается «Акт допуска на подключение», разрешающий дальнейшее использование оснащения. На основании этого документа энергоснабжающая организация заключает договор с владельцем дома и подключает жилище к опоре.

Видео описание

Наглядно про подключение электропроводки на видео:

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

Желательно проведение электрического кабеля в дом доверить профессионалу: от точности соблюдения норм и качества исполнения монтажных работ зависит не только домашний уют, но и безопасность людей, устройств, питающихся от электричества. Однако если вы владеете базовыми знаниями в области электрики, то монтаж проводки в частном доме своими руками вам вполне по силам.

Важно! Еще до подготовки к сооружению проводки дома определяют место для щитка-распределителя. Он должен быть установлен в незамерзающем зимой помещении с отступом не менее 1,5 метра от земли/пола. С помощью щита происходит управление электроцепью внутри дома.

До установки розеток и выключателей предстоит выполнить подготовку, которая включает в себя:

  • Схематическое изображение будущей электропроводки;
  • Наброска схемы на стены и потолок (разметка);
  • Выбор и резка кабельных жил;
  • Пробивка траншеи для кабеля (если они будут скрытыми).

Расскажем детально о каждом этапе подготовки к монтажу электропровода в доме.

Варианты схем электропроводки

Монтаж электропроводки в частном доме своими руками начинается с наброски двух схем:

Обе схемы набрасываются по своему усмотрению в зависимости от количества электрических энергопотребителей энергии и выбора мест для их установки. Даже необязательно употреблять общеустановленные обозначения узлов электроцепи: важно, чтобы вы лишь не забыли, как их нужно читать. Однако игнорировать правила, описанные ниже, не стоит:

  • Для электротехники высокой мощности предусмотрите на схеме заземление (подсоединение через тройной кабель, состоящий из жил: «земля», «ноль» и «фаза»). Оно обязательно для бойлера, стиральной машины, электрической плиты, а также для источников света, являющихся узлами цепи в помещениях с повышенной влажностью (ванная);
  • Линии проводки для розеточных гнезд и осветительных приборов разбейте между собой на несколько групп.

Правила распределения проводки для гнезд-розеток и приборов освещения:

  • Мощность любой розеточной семьи не должна превышать 4600 Вт при закупке провода с площадью поперечного сечения (далее – ППС) 2,5 кв. мм, изготовленного из меди;
  • Мощность любой группы светильников не должна быть выше 3300 Вт при закупке провода с ППС 1,5 кв. мм, изготовленного из меди;
  • Не составляйте схему, в которой розетки связываются методом «шлейфа». В особенности это касается гнезд с предусмотренным заземлением: по длине жилы «земля» нельзя делать разрывы.

Каждую линию проводки от групповых и единичных розеток, групп приборов освещения и единичных светильников подведите на схеме к щитку распределения, в котором предусмотрены автовыключатели. На все единичные и на каждую семью розеток нужен один автомат. Его мощность должна сопоставляться с ППС используемой жилы (соответствие предельному значению тока, который проводка в состоянии перенести при всех включенных в цепь устройств, питающихся электричеством). Для приборов освещения обычно сила тока автоматов входит в диапазон 10-16 А, а для розеток и групп из них выбирают одно из следующих значений: 16, 25 или 40 А.

Разметка

Намечать маршрут электрокабеля начинают от щитка-распределителя, путем разметки пути хода каждого из них к потребителям и маршрута каждого из их ответвлений. Непременно надо отмечать места, где путь меняет направление и проходит сквозь преграды, но так, чтобы не нарушались правила:

  • Кабель должен идти либо строго по вертикали, либо строго по горизонтали;
  • Разметка путей, а, следовательно, и монтаж горизонтальной проводки, должна быть произведена с отступом в 0,2 метра от линии пересечения плоскости стены и потолка для снижения риска повреждения защитной оболочки кабеля;
  • Все повороты электропровода должны исполняться под прямым углом;
  • По перекрытиям чердака и между этажами электрокабель должен проходить по самому короткому пути, который идет от распределителя.

Чтобы было удобно размечать трассу проводки, пользуйтесь разметочным шнуром, купленным в магазине. Его можно сделать самостоятельно: просто покрасьте шнур краской, известью или черным углем. Работать с ним так:

  1. Отметьте для себя начальную точку и закрепите в ней кончик шнурка;
  2. Натяните шнур и прижмите оставшийся конец к последней точке трассы;
  3. Рукой отведите центральную часть шнура и отпустите его;
  4. Стукаясь о поверхность, из него вылетают частицы угля, извести или краски. Они оседают на плоскости, образуя четкий наметочный след в виде прямой линии.

Внимание! Несмотря на то, что разметка уже осуществлена, схемы электропроводки нельзя выбрасывать. Они могут быть полезными: впоследствии вы еще не раз захотите капитально отремонтировать дом.

Как выполнить разметку коробок установок и соединений, выключателей и розеточных гнезд

Там, где электрокабель ветвится, нисходит к выключателям и розеткам, непременно предусмотрите установку коробки соединения. Но ее заменяют установочным коробом, если у вас скрытая проводка, и вы используете выключатели с розеточными гнездами закрытого типа.

Нюансы разметки:


Внимание! Соблюдайте правила безопасности. В связи с этим расстояние от розеток и выключателей до заземленных устройств, выполненных из металла (раковины, плиты, трубы), должно составлять хотя бы 0,5 метра. В кладовой устанавливать розетки с выключателями нельзя, но можно установить их с ее внешней стороны.

Разметка электропроводки в комнатах с повышенной влажностью

Чтобы наметить расположение розеток и выключателей в таких помещениях, как душ, сауна, ванная или санузел, нужно помнить, что в них выделяют 4 зоны:

  1. Зона смесителя или крана;
  2. Зона раковины, душа, ванны, сауны;
  3. Зона от сауны, ванны и раковины, охватывающая пространства в радиусе 60 сантиметров от них. Наличие стационарных перегородок не считается;
  4. Зона, охватывающая пространство в радиусе 240 сантиметров от зоны 3.

Внимание! В зоне 1, 2 и 3 устанавливать узлы электропроводки воспрещается. В 4 зоне разрешены к монтажу розетки с устройством защитного отключения (УЗО), которые срабатывают при утечке тока в 30 мА.

Как разметить на потолке светильник

Порядок действий:

  1. На полу проведите прямые линии, соединяющие противоположные углы комнаты;
  2. На месте их пересечения поставьте жирную точку;
  3. Перенесите ее на потолок с использованием отвеса;
  4. От обозначенной на потолке точки наметьте трассу проводки, объединяющую источник света с коробкой соединения.

Внимание! Если в помещении вы хотите иметь больше одного светильника, то сначала нужно наметить ось, идущую продольно центру комнаты. Затем на оси нужно отметить точки, где будут устанавливаться люстры или светильника. С помощью отвеса метки сносятся с пола на потолок.

Монтаж электропроводки в загородном доме

Прежде чем начать монтаж электропроводки нужно подготовить набор инструментов:

  • Нож монтажный;
  • Набор отверток;
  • Пассатижи;
  • Болгарка;
  • Круглогубцы (можно заменить клещами для зачистки кончиков кабеля);
  • Индикаторы фазы и целостности электроцепи;
  • Перчатки из 100% резины;
  • Перфоратора – электрическая дрель.

Проверьте наличие материалов:

  • Щиток электрический;
  • Изоляционная лента;
  • Выключатели с розеточными коробками;
  • Коробки установочные, можно соединительные (если это открытая проводка);
  • Бирки, предопределенные для маркировки проводов;
  • Клеммники для объединения кабелей разной толщины и сечения;
  • Кабель выбранного диаметра и сечения.

Совет! Для домашней электропроводки выберите провод с сечением от 1,5 до 2,5 кв. мм. Однако для кабелей, идущих к мощным приборам (плита, котел), разрешается применять более толстые кабели. Это поможет сбавить сопротивление внутри, а также выполнить проводку более безопасной.

Если весь инструмент и материалы присутствуют, можно начинать операцию.

Подготовка кабеля

Сначала воспользуйтесь монтажным ножом, чтобы откусить кабель нужной длины: каждый кусок должен быть равен длине трассы между коробкой соединения и установки, а также между иными конструкциями. Если трасса между ними слишком длинная, можно установить промежуточные короба. Но будет лучше, если количество спаек будет минимальным.

Внимание! Нарезайте провод с запасом в 10-15 сантиметров, чтобы производить электромонтажные работы по соединению кабелей внутри узлов электроцепи.

Виды проводки: открытая и скрытая

После предварительной подготовки приступают к непосредственному ее монтажу согласно составленным схемам. Сделать это можно двумя способами: открытым и закрытым . Открытый метод подходит, если вы собираетесь делать монтаж электропроводки в деревянном доме своими руками. А закрытый – в домах из пеноблока или кирпича. Рассмотрим способы подробнее.

Открытая проводка

Если вы не хотите портить отделку или делаете монтаж проводки в деревянном доме своими руками, то остановитесь на этом варианте выполнения работ. Монтаж производится:

  • В плинтусах из пластика;
  • Кабельных каналах из пластика, который при пожаре сам тухнет;
  • Пожаробезопасном гофрированном рукаве.

Сегодня рекомендуют останавливать выбор на электрическом коробе (кабель-канале) или гофрированном рукаве. Последний обычно применяют в помещениях хозяйственного назначения. Его укрепляют к поверхностям держателями из пластика, а их уже можно крепить чем угодно: дюбелями, шурупами или простыми саморезами.

Коробка электрическая включает в себя две части в виде буквы «П», которые соединяются замковым способом. К стене сначала устанавливают нижнюю часть короба, в который укладывают кабель. Затем устанавливают верх коробки так, чтобы был слышен шут защелкивающегося замка.

В точках, где проводка ветвится, понадобятся коробки разветвления. А для сборки выключателей и розеточных гнезд понадобятся подставки из материалов-изоляторов (пластик, древесина). Их называют подрозетниками.

Скрытая проводка

Это оптимальный вариант для каменных домов. Метод скрытой проводки предусматривает укладку кабеля в штробы, которые делают согласно составленной разметке. А для скрытых узлов проделывают выемки, которые углубляются на 6-7 см в стену. Впоследствии коробки фиксируют гипсовым или цементным составом, а каналы заштукатуривают.

Скрытую проводку выполнять сложнее, чем открытую. А если понадобится получить доступ к кабелю, то понадобится разрушить часть стены. Но в плане эстетики это оптимальный вариант, поскольку домашний дизайн не портится от небрежно торчащих из стен розеток.

При закрытой проводке места, где провода соединяются, предусматривают наличие специальных коробок, которые закрепляются строго по разметке. Важно, чтобы после монтажа проводки к коробкам остался доступ. Иначе контроль соединений во время эксплуатации будет невозможным.

Монтаж коробок

Для ввода кабеля в коробки понадобятся втулки изолирующие. Их можно заменить частями трубок ПВХ. Они просто необходимы, если коробки выполнены из металла, поскольку отверстия для проводов в них имеют острые края. Кабель может легко получить повреждение.


Само соединение в коробках производится методом пайки. Соединить кабели можно также с помощью зажимов или гильзовой опрессовки. Иногда в жилых комнатах делают скрутки. Это не самый надежный вариант соединения, но он вполне подходит для помещений, где влажность всегда низкая. Важно лишь сделать плотную скрутку и тщательно ее заизолировать.

Розеточные гнезда и выключатели

Установку розеток и выключателей производят после того, как установочные или соединительные коробки уже поставили на свои места, как и подрозетники. Кабель уже должен быть подведен к месту монтажа. Способ установки будет напрямую зависеть от того, какой тип проводки вы выбрали: закрытый или открытый.

Если проводка открытого типа

Вы уже поняли, что в этом случае понадобятся подрозетники. Их роль выполняют куски изоляционного материала – круги радиусом 3-4 сантиметра с толщиной 1 сантиметр. Для этой цели отлично подходит органическое стекло, дерево, гетинакс или же текстолит.

Сперва монтируются подрозетники посредством жидких гвоздей или саморезов с потайными шляпками. Потом к ним укрепляют либо выключатель, либо розеточное устройство со снятым пластиковым корпусом, который прячет за собой внутренности розетки.

К розетке ведут провода: обязательно «фаза» и «ноль». Иногда подсоединяют «землю». в разрыв фазного провода. Это значит, что от коробки соединения к нему должна подводиться только фаза, которая возвращается к коробке другим путем: через светильник. Что касается «нуля», то он идет параллельно «фазе», но он огибает выключатель.

Внимание! Нельзя подавать на выключатель сразу фазный и нулевой провод, как это делают неопытные «электрики». В результате такого соединения получается короткое замыкание.

Чтобы не путать фазный провод с другими, во время его прокладки нужно использовать бирки. А если их нет, то остается только запомнить цвет «фазы». Если проводка уже установлена и подключена, то найти фазу можно при помощи индикаторной отвертки.

Стандартные расцветки кабелей:

  • Синий – общий, или «ноль»;
  • Желтый с зеленой полосой-спиралью – заземляющий, или «земля»;
  • Черный, белый, коричневый либо красный – фазный, или «фаза».

Внимание! Иногда электрики путают цвета проводов, и под «нулем» вполне может находиться «фаза». Чтобы обезопасить себя во время электромонтажных работ при уже выполненной проводке проверять фазный провод индикаторной отверткой обязательно. Но если вы делали проводку самостоятельно, с определением назначения каждого из проводов у вас не должно возникнуть проблем.

Если проводка скрытого типа

Монтаж производится в установочные короба из пластика или металла:

  1. С выключателя или короба розетки снимите крышку сверху из пластика;
  2. К клеммам внутри подсоединяют кабель согласно принципу, описанному для открытого типа проводки. К выключателю подается исключительно фазный провод, а к светильнику – вместе с нулевым, чтобы они встретились вместе у коробки. К розетке подводятся и фазный и нулевой провода;
  3. Изнутри зафиксируйте выключатель или розеточное гнездо в коробке распорными фиксаторами. Для этой цели их закручивают отверткой до упора винтов;
  4. Когда розеточные гнезда с выключателями уже укреплены внутри соединительной коробки, прикрутите сверху защитную корпусную крышку, выполненную из пластика. Она закроет внутренности коробки.

Внимание! Несмотря на многообразие выключателей и розеток, принцип их монтажа в случае открытой и закрытой проводки остается прежним. Поэтому данную инструкцию можно считать универсальной.

Теперь операция по прокладке электрических проводов в доме завершена. Остается только подключить электроприборы и источники света. И в ваш дом придет уют и тепло.
