Сталкиваться с заменой выключателя или подключением розетки в быту приходится довольно часто, поэтому каждый должен обладать хотя бы минимальными навыками по обслуживанию домашней электросистемы.

Постараемся разобраться, как произвести монтаж электропроводки своими руками, ориентируясь на нормы ПУЭ и соблюдая технику безопасности. Также в этой статье рассмотрим особенности составления проекта, правила ввода электричества в дом и тонкости надежного соединения проводов.

В первую очередь следует разобраться в структуре электрической сети. Она состоит из электроточек, связанных между собой и с силовой линией разного рода кабелями и проводами, защитных устройств и автоматических выключателей, контура заземления.

Не стоит путать провода и кабели. Первые – это проводники для внутренней разводки, которые могут быть одно- и многожильными, вторые стоят из нескольких проводов, объединенных общей защитной оболочкой.

При самостоятельном устройстве электрической проводки необходим огромный багаж знаний и умений: от расчетов сечения провода до навыков скручивания проводов и установки монтажных коробок

Кабели можно монтировать в земле, под водой, в бетонных конструкциях; их используют и для устройства домашней электросети, если требуется подключение мощных приборов или особая защита.

Составление проекта внутриквартирной или внутридомовой разводки – это ответственное и сложное дело, требующее квалификации. Существует множество принципов и норм монтажа проводов, выключателей и розеток.

Вот только некоторые из них:

проводку лучше разделить на группы – розеточные, освещения и т.д., выделив отдельные линии под мощную электротехнику;
в чертеже необходимо указать точки питания и места установки мощных энергопотребителей (духовки, кондиционера, стиральной машины);
место расположения розеток – от 0,3 м до 1 м от пола;
оптимальная высота монтажа выключателей – 0,8-1 м от пола;
лучше больше розеток – не потребуются удлинители;
отдельный проект – на слаботочную систему (для защиты от помех провода протягиваются отдельно от силовых линий, с отступом не менее 0,5 м);
выключатели санузла выводят в коридор и др.

Очень важно правильно проложить и саму проводку – внутреннюю или наружную (открытого/закрытого типа). Рекомендуем ознакомиться с в частном доме.

Инструкция по монтажу электропроводки

Рассмотрим один из вариантов, при котором можно большую часть электро монтажных работ выполнить своими руками. По наиболее сложным вопросам придется обращаться к специалистам, но проштробить каналы для проводки или подключить розетки с выключателями можно и самостоятельно.

Этап #1 – разметка электроразводки

Проект уже составлен, сейчас с помощью стремянки, уровня (лазерного или пузырькового), строительной рулетки, маркера производим разметку – чертим прямо на штукатурке/бетонной плите горизонтальные и вертикальные линии там, где будут проложены электромагистрали.

Кроме прямых линий расположения проводов отмечаем места монтажа распределительных коробок, розеток и выключателей – просто обводим маркером окружности по конкретным размерам устройств. От точности разметки зависит качество штробления

Начинать нужно с отбивания горизонтального уровня, который называют «уровнем чистого пола» – то есть пола с финишным напольным покрытием. Именно от него отмеряется расстояние до розеток и выключателей.

Силовая магистраль прокладывается примерно в 0,3 м от потолка, на полметра ниже можно расположить слаботочную линию. Рядом с косяками планировать укладку не рекомендуется.

На момент начала разметки следует полностью закончить с укладкой стяжки и «мокрой» штукатуркой. Рекомендуется учитывать особые условия для проведения дальнейших монтажных работ: температура воздуха – от +10ºС и выше, влажность – максимум 70 %

Обязательно отмечаем места установки мощных электроприборов (желательно с основным характеристиками), ширину штроб, оборудуем места прохода через строительные конструкции.

К окончанию разметочных действий стены, полы и потолки в комнатах должны превратиться в своеобразные чертежи с яркими и четкими обозначениями.

Этап #2 – штробление стен

Половина успеха ровного штробления – правильно подобранный инструмент:

штроборез, оснащенный пылесосом;
перфоратор (желательно, чтобы энергия удара была не менее 15 Дж), сверла, коронки, буры того же производителя;
болгарка, диски по бетону;
зубило;
молоток.

Ручные инструменты пригодятся на труднодоступных участках и там, где нужна ювелирная точность.

Галерея изображений

Приглашенный специалист в процессе сборки и подключения щита сможет выявить ошибки, допущенные в процессе монтажа проводки, например, неправильно рассчитанное сечение провода

Производить электромонтажные работы, включая профилактические, в многоквартирных домах с общими щитами самостоятельно строго запрещено, этим занимаются специалисты из управляющей компании. Они же контролируют работу приборов учета.

Меры безопасности при монтаже электропроводки

Чтобы защитить себя и тех, кто случайно может оказаться поблизости, во время электромонтажных работ необходимо соблюдать следующие правила:

Использовать только исправное оборудование – электроинструменты, переноски, удлинители.
Перед началом работ обязательно отключить подачу электроэнергии, воспользовавшись автоматами и УЗО. Чтобы случайно не включили напряжение на площадке, можно повесить табличку или предупредить соседей.
Для страховки пользоваться тестерами и индикаторными отвертками.
Следить за тем, чтобы изоляция на ручках инструмента была в порядке.
Стараться не работать в одиночку – всегда может понадобиться помощь по работе или медицинская помощь.

Отдельные правила касаются работы с перфоратором, штроборезом или мощной дрелью. Кроме защитной одежды обязательны перчатки (с изолированным наладонником) и маска (респиратор). Обувь должна плотно охватывать ноги и не скользить.

Прокладку электропроводки под потолком необходимо производить только с помоста: стулья или столы категорически не подходят.

Каждый профессиональный электрик знаком с правилами оказания первой медицинской помощи при поражении током, но обыватели, к сожалению, не всегда действуют грамотно.

В случае, когда электропроводку монтировать в вашем доме будет специалист, данная информация для Вас не станет бесполезной.

Подобные знания вам понадобятся для того, чтобы контролировать правильно и качественно ли осуществляется монтаж, а также помогут понять, что необходимо для проведения таких работ: материалы, инструменты и оборудование.

Помимо всего прочего, при проживании в доме, происходят ситуации, при которых требуется ремонт или замена отдельных звеньев электропроводки в доме, но ведь не всегда есть возможность вызвать электрика. Именно в этом случае вам понадобится эта информация. Зная, как осуществлялся монтаж электропроводки, у вас обязательно сложится образ, путь, где она проложена, из какого материала, какое сечение проводов, на какую нагрузку они рассчитаны.

Определить подходящее сечение провода можно путём деления максимального тока нагрузки на определённом участке электропроводки на плотность тока для этого вида проводника, а можно выбрать его по специальной таблице. Т.е. при силе тока равной 22,7 А, а плотности проводника 9 А/мм2 подойдёт сечение 2,5 мм2.

Подсчитывая общую мощность энергопотребителей по всему дому нужно учитывать тот факт, что обычно одновременно всё не включается. В этом случае используют поправочный коэффициент спроса. В случае, когда общая мощность менее либо равна 14 кВт он равен 0,8, до 20 кВт – 0,65, до 50 – 0,5.

Рассчет мощности

Как правильно провести разметку?

Работу по разметке для монтажа электропроводки начинают, с разметки основного пути проводов от электро-щитка, а также всех их поворотов, ответвлений и проходов сквозь . При разметке соблюдаем следующие правила:

Разметка проводки с отступами

провода на стене должны монтироваться либо параллельно, либо перпендикулярно полу;
разметка пути горизонтальных участков должна быть на 0,2 м ниже потолока, что снизит вероятность повреждения электропроводки;
при поворотах электропроводки, вертикальных или горизонтальных, должен соблюдаться угол 90°;
при монтаже трассы по междуэтажным или чердачным перекрытиям путь до осветительных устройств размечается кратчайший от соединительной коробки.

Чтобы разметить трассу, можно прибегнуть к помощи , его можно купить, а можно изготовить самому, путём окрашивания обычного шнура краской, углём либо мелом.

Размечая, один конец шнура закрепляется в начальной пункте, а другой натягивается параллельно стене либо потолку, прижимая к конечной точке отрезка. Другой рукой средину шнура отводят и бросают. Ударяясь о стену или потолка, шнур оставляет четкий след.

После того как разметка закончена, не спешите выбрасывать монтажную схему электропроводки, она может пригодиться в случае ремонта.

Соединительная коробка

Установку соединительных коробок размечают в местах разветвлений электропроводки, спуска к розеткам или выключателям.

Если вы планируете монтировать скрытую электропроводку, в этом случае размечают точки для установочных коробок, куда будут помещены выключатели и розетки скрытого исполнения.

Выключатели, как правило, помещают у входа в комнату со стороны нахождения дверной ручки, можно внутри, а можно и снаружи её.

Выключатели монтируют на высоте 1,5 м либо 0,5-0,8 м от пола- это стандарт. Наиболее популярный вариант номер два. Размечая путь проводов к выключателю, следует помнить, что расстояние до косяка двери не может быть менее 0,1м.

В настоящее время высота монтажа розеток не регламентирована. Главным аргументом здесь будут удобство.
Когда вы планируете установить в комнате письменный стол, то монтаж розетки необходимо осуществлять так, чтобы она находилась выше крышки стола.
На кухне розетки размещают выше столешницы кухни на высоте 0,9 м. Зачастую имеет смысл установить двойные или тройные розетки.

Для стиральной машины, электроплиты, электро-водонагревателя, и электро-котла необходимо предусмотреть индивидуальные розетки, с отдельной проводкой от распределительного щитка.

Проводя разметку установки розеток и выключателей в комнате, санузле, душевой либо сауне, не забывайте, что эти помещения имеют повышенную влажность.

Вторая зона определяет пространство в радиусе 60 см вокруг самих ванной, душа, умывальника, раковины, даже если они имеют стационарные перегородки; третьей зоной называют пространство в радиусе 240 см вокруг второй зоны.

Устанавливать выключатели и розетки можно только в третьей зоне, они должны быть защищены УЗО на ток до 30 мА.

Разметка светильников

Светильник на потолке, как правило, монтируется по центру комнаты.

Чтобы определить местоположения светильника на полу комнаты размечаем две диагонали, место их пересечения и есть центр. При помощи отвеса переносим центральную точку на и затем размечаем к ней путь монтирования электропроводки от соединительной коробки.

Если вы решили установить на потолке данной комнаты несколько светильников, то первым делом определяют осевую линию на центре в длину комнаты, а затем на этой линии отмечают пункты размещения светильников, которые затем переносятся на потолок.

До начала монтажа электропроводки, стоит провести нарезку провода на куски, длина их будет равна пространству между соединительной и установочной коробками, светильниками и другими устройствами. Провод нарезать на куски нужно с небольшим запасом 0,1-0,15 м, который необходим для того, чтобы соединить их между собой и подключить к электроприборам.

Закрепить гофрорукав к стене или потолку можно при помощи пластиковых держателей, которые крепятся при помощи шурупов, саморезов или дюбелей — это зависит от материала или стены.

Чтобы прикрепить кабель-канал, необходимо сразу закрепить нижнюю часть, затем уложить в неё электропроводку и закрыть верхней частью короба, путем прижатия к нижней до щелчка замка. При возникновении необходимости проверить провода верхняя часть короба легко отщёлкивается.

В местах разветвления электропроводки, устанавливают специальные соединительные коробки.

Открытый способ

Монтаж розеток и выключателей, при открытом способе, производится на «подрозетниках» из изоляционного материала, коим может служить сухое дерево, оргстекло, текстолит или пластик.

Подрозетник вырезается в форме круга, диаметром 6-7 см и толщиной примерно 10 см. Сначала к прикрепляют подрозетник при помощи шурупов с потайной шляпкой либо клея, а потом на него крепят розетку или выключатель, не имеющие наружного пластмассового корпуса.

После этого к розетке подсоединяют «фазу» и «ноль», а в защищенных розетках и «заземление».

Выключатель подсоединяют в разрыв «фазы», это значит, что из соединительной коробки к нему ведут лишь «фазу», которая проходя через выключатель, опять вернётся к соединительной коробке по другому проводу и в ней соединяется с «фазой», которая идёт к светильнику, а «ноль» подводят прямо к светильнику, обходя выключатель.

Определить «фазу» можно обозначив проводки биркой либо запомнить цвета изоляции проводов. Когда электропроводка смонтирована и подключена, определить «фазу» поможет индикатор.

Скрытая электропроводка

Выполнение монтажа скрытой электропроводки производится в монолитных домах, домах из ,а также искусственных и природных камней и т.д.

Скрытая проводка в каркасном доме

В домах из камня или кирпича монтаж скрытой электропроводки производят в специальных каналах, так называемые штробы, их прорезают по пути будущей проводки, по окончанию монтажа заделывают

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

провода;
счетчики;
защитные устройства, предохранители и реле;
короба установочные или монтажные.

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

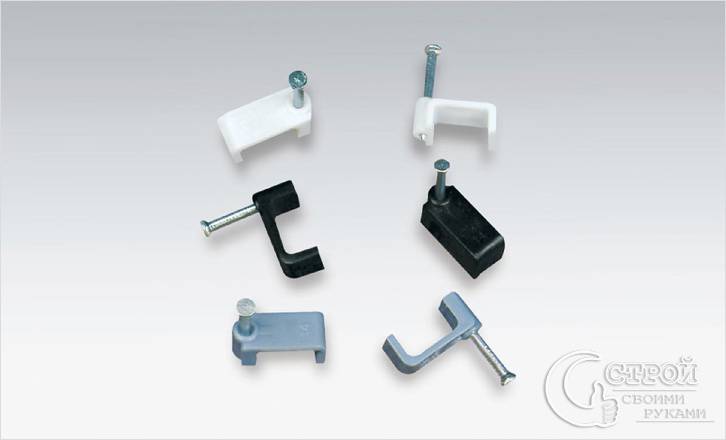

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

Обратите внимание! В деревянном доме безопаснее и проще выполнять открытую проводку.

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора . Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Фото

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда оно отсутствует, кажется, что жизнь остановилась, ведь любая бытовая техника или электрический инструмент требует подключения к электросети. Порой без электричества не получится даже приготовить пищу, не говоря уже о нормальном освещении жилища. Поэтому если вы задумываете строительство, то схема электропроводки в частном доме должна стать первоочередным вопросом, которому следует уделить особое внимание. Необходимо продумать и просчитать всё до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привели в дальнейшем к поломке бытовых приборов, или, что ещё хуже, к возгоранию и пожару.

В чём необходимость схемы?

Схема электропроводки в частном доме представляет собой чертёж, на который наносятся все основные узлы электроснабжения:

Вводная линия, которая выполняется отводком от магистральной линии электропередачи до самого дома.
Место установки распределительного щитка.
Защитные устройства и счётчик электрической энергии.
Места установки распределительных коробок, выключателей и розеток в комнатах и помещениях.
Пути разводки электропроводки от распределительных коробок до коммутационных аппаратов.
Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени как делать электропроводку в доме, желательно уже чётко определиться, где будет расположена основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с техникой, а не протягивать потом через всю комнату переноски.

Если ваше строение относится к типовому, которое возводилось строительной компанией (так сейчас строят целые коттеджные посёлки), то вам должны быть предоставлены проект здания и схема разводки. В случае, когда строительство выполняется самостоятельно, для каждого дома разрабатывают свою персональную схему. Но в обоих вариантах основные назначения схемы одни и те же:

Если имеется готовый схематический чертёж, можно составить перечень материалов, которые понадобятся, чтобы выполнить монтаж электропроводки в доме. Это поможет сэкономить денежные средства. То есть, имея на руках перечень, можно пройти по разным торговым точкам, спокойно определиться, выбрать наиболее качественные и подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время избавите себя от ситуации, когда уже делается монтаж, а каких-то материалов не хватает, и вы срочно бегите в первый попавшийся магазин покупать их по любой цене.
Схема разводки даст возможность определить максимальную нагрузку каждого электрического узла, что позволит правильно подобрать сечение проводов, посчитать общую мощность, выбрать нужные защитные устройства и вводной кабель.
Также схема поможет вам грамотно и рационально распланировать очерёдность выполнения работ.

Оформление документации

Будьте готовы к тому, что электропроводка в частном доме потребует ещё и ваших нервов, потому что для получения разрешения на выполнение работ нужно будет:

Обратиться в организацию, у кого на балансе находится линия электропередачи, от которой планируется подключать ввод. Они должны выдать технические условия (ТУ) на это подключение.
Следующей будет организация или коммерческая фирма, которая согласно выданным техническим условиям составит проект.
Снова в энергоснабжающей организации нужно будет согласовать проект, и написать заявление на подключение (на магистральной линии это должны выполнять их электрики).
Сделанная вводная линия должна быть испытана специальной электрической лабораторией, после чего выдаётся протокол о том, что ввод испытание прошёл и пригоден к эксплуатации.
Теперь вводной кабель заводится в распределительный щит и подключается на вход счётчика электроэнергии, который должны опломбировать представители энергосбыта. После счётчика выполняется электропроводка в доме своими руками либо можете пригласить специалистов, никакие другие организации вам больше не понадобятся.
Последнее, что вам останется – заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребляемых киловатт-часов с вашей.

Планирование ввода

Самое главное, чем отличается электрика в квартире и в частном доме, это выполнение ввода. В многоэтажных зданиях ввод приходит в щитовую, а оттуда уже идёт разводка по квартирам. А для частного дома необходимо выполнить отводок от проходящей поблизости магистральной линии. От того, насколько грамотно и правильно вы это сделаете, зависит надёжность, качество и безопасность электроснабжения. Существует два способа:

Монтаж воздушного ввода кабелем либо изолированным проводом.
Прокладка подземного ввода кабелем.

Перед тем, как провести вводную линию для частного дома, очень важно продумать и спланировать её так, чтобы она была устойчива к сильным ветрам, а также не несла опасности поражения человека электрическим током в дождливую, снежную или сырую погоду.

Воздушный ввод

Такой ввод по воздуху подразумевает натягивание провода или кабеля от ближайшей опоры магистральной линии электропередачи к домостроению.

Сразу хочется предупредить, воздушный ввод будет рациональным, если расстояние от опоры до дома менее 20 м. В случае, когда пролёт получается больше 20 м, потребуется установка ещё одной дополнительной опоры, которая может оказаться на территории вашего участка. Такая мера необходима для того, чтобы уменьшить механическую нагрузку на провод. Когда пролёт получается сильно большим, есть вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздушный ввод?

В стене домостроения необходимо просверлить отверстие и вставить в него кусок металлической трубы либо специальную пластиковую гофру (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
На стене снаружи дома закрепляется кронштейн с установленным на нём изолятором.
Теперь необходимо натянуть стальной трос между двумя изоляторами (один – на кронштейне, второй – на траверсе опоры, от которой делается отводок).
Вводной провод или кабель на опоре подсоединяется к проводам линии. Затем прокладывается вдоль троса к дому, где протягивается через проделанное отверстие внутрь здания. Через каждые 0,5-0,6 м желательно закреплять провод к натянутому стальному тросу пластиковыми или металлическими хомутами.

Вот и всё, вводной кабель зашёл в здание, где будет заводиться уже в распределительный щиток. Как видите ничего сложного, но некоторые нюансы следует здесь учесть:

Очень важно обеспечить достаточное натяжение стального троса.
К тросу провод следует крепить свободно, без натяжки.
От земли до провода расстояние не должно быть меньше 3,5 м.
Трос и закреплённый на нём вводной провод по всей своей длине не должны касаться никаких подсобных строений, деревьев или высоких кустарников.
Место, где провод входит непосредственно в дом, необходимо герметизировать. После того, как он будет протянут в трубу, всё оставшееся пространство надо заполнить монтажной пеной. Можно применить и другой вариант – плотно утрамбовать минеральной ватой из негорючего материала.

Наилучшим вариантом для воздушного ввода на дом является провод марки СИП (самонесущий изолированный провод). Во-первых, его изоляция выполняется из материалов, которые пригодны к эксплуатации в условиях солнечных лучей и атмосферных осадков, а также выдерживают значительные температурные колебания. Во-вторых, под изоляционным слоем помимо алюминиевых токопроводящих жил имеется стальной трос. То есть при монтаже такого провода отпадает необходимость в натяжке отдельного несущего троса.

Если для частного домостроения необходимо однофазное напряжение (220 В), то понадобится двухжильный провод. В случае, когда надо трёхфазное напряжение (380 В), провод потребуется четырёхжильный. Минимальное сечение проводов СИП – 16 мм 2 .

Как производится монтаж воздушного ввода электричества, можно посмотреть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ по сравнению с воздушным способом:

Увеличивается надёжность за счёт того, что кабель не подвергается воздействию резких температурных перепадов, атмосферных осадков, сильных ветров.
Стиль и архитектурный дизайн участка имеет завершённый вид, то есть их не портит натянутый трос с закреплённым проводом или дополнительная опора. Как правило, именно по этой причине все фешенебельные коттеджи и загородные дома имеют подземный ввод.
Если это дачный загородный дом, в котором проживают только в летний период, а в зимний домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут воздушный ввод. При подземной прокладке такая ситуация маловероятна.
В случае короткого замыкания и возникновения электрической дуги при подземном вводе практически отсутствует вероятность того, что могут пострадать имущество и люди. А при воздушном вводе произошедшее возгорание может перекинуться на постройки. Так что высокая пожарная безопасность при прокладке кабеля в земле – это очень важное преимущество, особенно касается домов, сделанных из дерева.

Но не всё так идеально, грунт тоже среда достаточно агрессивная. Химический состав почвы через время может вызвать коррозийные процессы, что приведёт в негодность кабельную оболочку. При этом сама почва может проседать и вспучиваться, сдвигаться и промерзать. Своё влияние окажут ещё грунтовые воды, грызуны и микроорганизмы, а также давление от корней больших деревьев. Поэтому если решили подвести электричество к дому подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой либо металлической трубе.

Ну а самым главным недостатком подземного ввода являются земляные работы. Во-первых, их надо согласовать с кучей всевозможных организаций, у которых в этой земле может быть что-то проложено – водопроводные, газовые или канализационные трубы; теплотрассы; магистральные кабельные линии электропередач; телефонные линии связи. Во-вторых, для прокладки кабеля в земле потребуется вырыть траншею, а это уже дополнительные (причём приличные) затраты. Если будете делать это сами, потратите много времени и сил. В случае если будете кого-то нанимать для выполнения земляных работ, потратитесь в денежном плане.

Для того чтобы лучше представлять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все «за» и «против», учтите преимущества и недостатки, выберите для себя подходящий вариант выполнения ввода. А когда с внешним электроснабжением вы покончите, можно спокойно приступать к монтажу внутреннего.

Подсчёт нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительной работы головой, то есть умственной, а именно – надо посчитать, какая у вашей домашней электросети будет нагрузка. Чтобы вам было легче, разбейте всех потребителей электроэнергии на группы:

Элементы освещения.
Кухонная техника (холодильник, вытяжка, хлебопечка, электрическая плита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и т. д).
Маломощная бытовая техника и электроприборы (компьютер, телевизор, музыкальный центр и т.п.).
Кондиционеры.
Электрическое отопление.
Техника для ванной комнаты (водонагреватель, фен и стиральная машина).
Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.д.).

Суммируйте мощности всех приборов. Полученную цифру откорректируйте умножением на 0,7 (это общепринятый коэффициент одновременности включения приборов). При этом учтите, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из посчитанной нагрузки, определитесь с сечением и маркой проводов. Разводка электропроводки в частном доме выполняется проводами медными. Для скрытой прокладки выбирайте марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Проводка, выполненная в частном доме такими проводами, будет отличаться приличным сроком службы (около 10 лет), минимальными потерями и безопасной эксплуатацией.

Распределительный щиток

Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.

В самом щитке монтируются:

счётчик электроэнергии;
вводной автомат, он отвечает за электроснабжение всего дома;
несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

Планировка внутреннего электроснабжения

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Рассмотрим вкратце каждый из них по отдельности.

Открытая проводка

Открытый способ прокладывания проводов по-другому ещё называют наружным, чаще всего используется в деревянных домах.

Провода могут быть проложены:

в специальных пластиковых коробах;
на фарфоровых изоляторах с использованием специального кабеля (так называемый ретро-стиль).

На схеме следует отобразить, по какому маршруту вы собираетесь развести кабели и отметить места, где будут устанавливаться фиксирующие элементы (изоляторы).

Для открытой проводки применяют специальные коммутационные аппараты наружного исполнения (розетки, выключатели).

Скрытая проводка

Если строение бетонное, с множеством технологических пустот, применяют скрытый способ прокладывания проводов. Он сложнее, так как сначала требуется проделать в стенах специальные бороздки, называемые штробами, в которые будет укладываться провод или кабель. А после этого уложенные проводники надо будет ещё зафиксировать при помощи алебастра или гипсового раствора.

Также понадобятся выключатели и розетки внутреннего исполнения. Прежде чем их устанавливать, в стенах проделываются отверстия, в них также при помощи раствора фиксируются подрозетники и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками выполняется несложно, единственное, что может вызвать затруднения, отнять много времени и сил – это проделывание штроб и отверстий.

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м 2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Статья предназначена для среднестатистического застройщика, который озадачен извечными вопросами: с чего же начинать эту сложную и непонятную электрику, как это всё будет происходить, когда можно приступать, куда смотреть, кого приглашать…

Обустройство электрических коммуникаций — это важнейший этап строительства частного дома. Совершенно очевидно, что нельзя начинать монтаж электропроводки без детального проектирования, причём это утверждение касается не только возводимых зданий, но и тех, что подвергаются реконструкции и капитальному ремонту. От качества планирования и выполнения электромонтажных работ зависит не только функциональность всех энергозависимых устройств и бытовых приборов, но также безопасность людей. Владелец, как никто другой, заинтересован в тщательной подготовке, поэтому экономить здесь не стоит ни время, ни средства.

Наиболее оптимальным решением, конечно, будет заказать проект в профильной организации, тем более, что грамотно разработанная документация поможет спокойно вести разговор с Ростехнадзором и хозяйствующими субъектами, запустить объект в эксплуатацию. Проект электроснабжения является единственным документом, по которому может вестись электромонтаж, его главное назначение — уже на стадии разработки обеспечить безопасность и эффективность проводки. По сути, это целый пакет документов, содержащий полный объём необходимой информации:

схемы разводки, характеристики проводников;
способы монтажа и типы подключения всех элементов;
указание всего оборудования, спецификация потребителей;
расположение и особенности электроустановочных изделий ;
расчёты нагрузок…

Даже если хозяин жилища обратился к профессионалам, он должен предоставить инженерам техническое задание, а значит, предварительно разобраться во многих вопросах самостоятельно. Мы сейчас не будем пытаться своими силами сделать «официальный» электропроект загородного дома, но постараемся обозначить все основные моменты, систематизация которых поможет вам:

грамотно ответить на вопросы конструкторов;
рассчитать необходимую мощность, перераспределить ограниченный энергоресурс;
спланировать порядок электромонтажных работ и синхронизировать их с общестроительными;
спрогнозировать свои расходы;
со знанием дела инспектировать нанятых специалистов, или приняться за работу самому.

В общем, наша задача полностью устранить возможность возникновения неприятных сюрпризов и в любой ситуации держать всё под своим контролем.

Техническое задание — отправная точка проектирования

Условно электроснабжение загородного дома разделяют на три основные части: проводка в жилом здании, организация коммуникаций на улице, подключение хозяйственных построек. Каждое из этих направлений должно рассматриваться отдельно и иметь свою электрическую схему, свои рабочие чертежи. Чтобы решить эту задачу, необходимо поставить себе (или проектировщикам) техническое задание. Это исходный план, на котором изображены все силовые потребители дома и хозпостроек, приборы освещения, упрощённые маршруты следования коммуникаций. Как правило, составление техзадания является результатом совместного труда дизайнера, заказчика и подрядчика, выполняющего электромонтажные работы.

Составление технического задания и проекта по нему позволит:

учесть все точки электрических выводов, чтобы запитанным оказался каждый бытовой прибор или агрегат;
расположить розетки и выключатели в удобных для пользования, а распределительные коробки в доступных для обслуживания местах;
рассчитать общую потребляемую мощность.

Нам нужно предварительно создать отдельные чертежи каждого этажа дома и каждого помещения, где схематически изображены все перегородки, дверные блоки с направлением открывания полотна, элементы мебели, крупные стационарные приборы (телевизоры, компьютер, электрокамин, холодильник, внутренние блоки сплит-систем, бойлер, джакузи и т. д.). Обязательное условие — привязка потребителей к ограждающим конструкциям, поэтому следует либо закончить возведение внутренних перегородок, либо произвести точную и окончательную разметку планировки непосредственно на объекте, определить уровень чистового пола. Только после этого можно произвести замеры и сделать законченные планы помещений, где и будем размечать все выводы, каждую розетку, выключатель, светильник.

Отдельное внимание уделяется слаботочным сетям — высокочастотное ТВ, интернет, видеонаблюдение, датчики движения и присутствия , стационарные аудио системы.

В некоторых случаях делают локальные чертежи для особо нагруженных в дизайнерском и электротехническом плане узлов (конкретных стен, многоуровневых потолков в отдельных комнатах).

Очень важный момент. Для корректного составления технического задания необходимо иметь паспорта всех основных потребителей, только так можно получить достоверную информацию о габаритах изделий, способах их подключения, мощности и т. д. Например, заранее стоит знать, сколько позиций включения будет иметь люстра в гостиной (определяет количество жил проводника), или, например, спецификацию варочной поверхности (определяет сечение кабеля, тип и расположение клеммы).

На данном этапе необходимо позаботиться не только о внутренних коммуникациях. Нельзя забывать о: насосных станциях; системах очистки, кондиционирования, вентиляции; уличном освещении и наружных розетках; системах антиобледенения для желобов, ступеней; системах контроля и автоматизации; резервном/автономном электроснабжении.

Когда все потребители известны, простым суммированием мощностей подсчитывается общая нагрузка. Если выделенных энергетических ресурсов недостаточно, необходимо пересмотреть комплектацию дома, подобрать более экономичные приборы. В крайнем случае, можно продолжить разработку проекта, и на его основании запросить у поставщика электроэнергии больший лимит.

На основании технического задания можно составить список необходимых розеток, выключателей, многопостовых рамок. Рекомендуем создать общий перечень по типам изделий, и несколько небольших списков для комплектации каждого помещения.

Ещё раз заметим, техническое задание невозможно составить, сидя за столом, более половины этой работы производится домовладельцем «в поле» — с рулеткой в руках, и всем семейством за плечом.

Делаем принципиальную схему электроснабжения

Принципиальная схема — это очень важная и очень сложная часть проекта, которая разрабатывается специалистами электролабораторий. Данный документ является основополагающим при планировании и проведении электромонтажных работ, при составлении рабочих чертежей.

Наша задача — создать упрощённую схему электроснабжения, которая поможет нам увидеть общую картину электроснабжения дома. По сути, это может быть наглядный рисунок, чертёж с условными обозначениями, который будет напоминать дерево с корнем в виде основного распределительного щита и ветвями, заканчивающимися отдельными розетками или светильниками. Ствол — это магистраль, там, где ветки разъединяются — это будут дополнительные щитки или распределительные (распаечные) коробки. Из общей канвы могут выбиваться кабели, идущие от щита к прибору напрямую. В схему можно включить автоматические выключатели и устройства защитного отключения, тогда она будет выглядеть примерно так:

Если электрика дома очень сложная, то есть смысл делать схему силовых цепей и свою схему для освещения, так как они всегда разводятся в доме по отдельности.

Если питание коттеджа трёхфазное, то делаем три разные схемы. При этом, чтобы добиться силового баланса, на основании технического задания (мощностей потребителей) следует равномерно распределить нагрузку на каждую из фаз — пропорционально сгруппировать приборы и агрегаты.

Делаем рабочие чертежи

Рабочий чертёж представляет собой документ, по которому электрик на объекте выполняет разводку кабелей. Если проект больше ориентирован на обоснование выбора и согласование определённых технических решений, то рабочие документы предназначены для реализации этого проекта. Это гибрид чертежей технического задания и принципиальной схемы. Рабочий чертёж разрабатывается на основании технического проекта и при неукоснительном соблюдении требований ПУЭ.

Здесь нужна максимальная детализация для каждой комнаты, иногда для конкретной стены создают свой рабочий чертёж. Отдельно необходимо изобразить рабочий план этажа, где показываются магистрали и вводы в конкретные помещения.

Что должно быть указано в чертеже:

Точки выводов с привязкой к стенам, полу, потолку; одиночные и многопостовые розетки; выключатели, светильники.
Линиями обозначается, за какие группы освещения отвечает конкретная клавиша выключателя.
Места расположения распределительных коробок и магистральных пунктов, групповых щитков.
Пути следования проводов.
Марка и сечение проводников.
Подключение группы к той или иной фазе.
Обустройство слаботочных цепей.

Не забываем дать точное название помещению или узлу, для которого сделан план.

Делая рабочий чертёж, применяйте выделение цветом, маркируйте группы и отдельные потребители цифрами, делайте пометки и пояснения. Линии сетей наносят на план более толстыми линиями, чем для прорисовки элементов здания и стационарного оборудования. Количество проводников в одной линии обозначается короткими наклонными штрихами-засечками прямо на ней. Есть общепринятый комплекс условных обозначений, а также установившиеся требования к цифрам и надписям, используемым в электрических чертежах. Они отображены в ГОСТ 21.614-88 .

Определяем способы прокладки кабелей

В зависимости от конструкции здания и типов отделки, необходимо определиться со способами прокладки кабелей. Для частного дома можно выделить два основных варианта:

по полу
по потолку

Разводка проводов в полу возможна, если стяжка ещё не заливалась. Способ имеет ряд преимуществ, среди которых можно отметить более экономичный расход кабелей. Монтаж по потолку возможен, если будут применяться подвесные конструкции. Этот вариант проводки позволяет при будущих общестроительных работах производить безопасное сверление полов, даёт возможность выполнить монтаж вне зависимости от типа и состояния пола. Для деревянных домов часто применяется открытая проводка в каналах или на изоляторах, в том числе и по стенам.

Чтобы выбрать маршрут следования каждой линии, необходимо:

произвести тщательное обследование конструкции и техническое состояние здания;
спланировать пути обхода/пересечения препятствий и технических коммуникаций;
разработать способы перехода в различные помещения/этажи/на улицу.

Считаем силовой кабель

Теперь, когда у нас есть точное расположение и специфика электроточек, определены пути следования коммуникаций, принято решение о способе прокладки, имеется на руках принципиальная схема и рабочий чертёж (а значит, мы знаем, где будут распределительные коробки, и какие потребители от них запитываются) — мы можем точно рассчитать необходимое количество каждого типа кабеля.

В частном доме обязательно должно быть заземление — поэтому применять необходимо трёхжильный провод с мягким медным проводником в двойной изоляции. Для розеток подойдут провода сечением жилы в 2,5 мм 2 , на освещение используют 1,5 квадрата, для мощных потребителей (с подключением на клеммы) и запитывания промежуточных щитов (этажных, для отдельных построек) часто применяются кабели на 4 мм 2 или даже на 6 мм 2 . Заметим, что напрямую к щитам, минуя коробки, традиционно подключают следующие потребители:

инженерные агрегаты и системы (насосные станции, кондиционеры, тёплые полы, системы очистки и антиобледенения);
мощные бытовые приборы (духовка, варочная поверхность, бойлер, стиральная машина, посудомоечная машина, электрокотлы и нагреватели).

Пользуясь рулеткой, замеряем длину каждого проводника:

от щита до распаечной коробки;
от щита до потребителя (при прямом подключении);
от коробки до силового потребителя, до выключателя, до прибора освещения.

Следует учесть запас провода для вывода из стен и распаечных коробок — от 15 до 25 см, и запас провода возле электрощита — до 1 метра (при большом количестве проводов часть из них приходится запускать в ящик снизу, а часть — сверху).

Составляем список всех проводов для каждого помещения, даём название группы или прибора цифрами, обозначаем их в соответствие с маркировками, указанными в рабочем проекте. Работа кажется необязательной и утомительной, но её всё равно придётся выполнить на стадии подготовки и прокладки кабелей.

Суммируя показатели, получаем потребность в кабельно-проводниковой продукции различного типа. Эти же цифры показывают, сколько нужно будет купить защитной гофры, изоляционных труб или кабельных каналов.

Планируем распределительный щит

Как мы уже говорили, в частном доме щитов может быть несколько, это — главное вводно-распределительное устройство, а также упрощённые щиты для этажей и вспомогательных построек. Каждый из них собирается примерно по одному и тому же принципу, содержит похожий набор элементов.

Количество установочных изделий здесь может быть самым разнообразным, но всегда стоит отдавать предпочтение ящикам с несколькими запасными «местами».

Для качественного обустройства щитов следует тщательно проработать их конструкцию. Для этого создаётся специальная монтажная схема для каждого вводно-распределительного устройства. Порядок действий следующий:

Делаем список всех приходящих проводов.
Указываем нагрузку и максимальную силу тока для каждого из них.
Подбираем ко всем позициям списка соответствующий по характеристикам автомат защиты.
Для нескольких групп потребителей подбираем устройства защитного отключения, но противопожарное УЗО устанавливается на всю систему.
Изготавливаем рабочий чертёж.
Делаем список необходимых устройств защиты и комплектующих.

Примеры схем электрического щита:

1 — вводной автомат; 2 — счётчик; 3 — нулевая шина; 4 — шина заземления; 5-9 — дифференциальные автоматы; 10 — автомат для освещения

1 — вводной автомат; 2 — счётчик; 3 — противопожарное УЗО; 4 — общая нулевая шина; 5, 6, 12 — автоматы для освещения; 7 — УЗО для потребителей 2, 3, 4; 8, 9, 10 — автоматы для потребителей 2, 3, 4; 11 — дополнительная нулевая шина; 13 — дифференциальный автомат; 14 — УЗО для цепей 5, 6, 7; 15, 16, 17 — автоматы для потребителей 5, 6, 7; 18 — дополнительная нулевая шина; 19 — шина заземления (сюда же могут приходить проводники от освещения)

Внимание! Коммутацию слаботочных сетей нельзя производить в силовых щитах, для них необходимо использовать отдельные ящики.

Планируем монтаж электропроводки

Основная задача этого этапа — скоординировать обустройство электроснабжения с другими строительными работами. Второй момент — логично организовать деятельность монтажника; оптимизировать процессы поставки материалов, применения специальных инструментов и приспособлений; должным образом подготовить рабочее место.

Электромонтажные работы начинаются на стадии производства черновых общестроительных операций, как правило, параллельно с ними. Например, разводка кабелей по полу осуществляется до устройства стяжек, но на стенах, которые штукатурятся, более рационально будет закончить черновую отделку, порезать штробы — после проводить провода и фиксировать подрозетники. При обшивке стен и потолков с применением каркасов кабели проводятся до монтажа облицовки и остаются в полости, а потом вырезаются отверстия для установочных коробок, и концы вытягиваются наружу. Открытая проводка производится поверх финишных отделок. Механизмы электроустановочных изделий монтируются после основных малярных и облицовочных работ; рамки розеток и выключателей, осветительные приборы устанавливаются после финишной отделки.

Электромонтажные работы наименее механизированы в строительстве, но некоторые моменты удаётся оптимизировать. Например, можно заказать изготовленное в заводских условиях комплектное вводно-распределительное устройство, заранее комплексно произвести ряд подготовительных работ (нанесение разметки, порезка и маркировка кабеля, протяжка проводников в защитную гофру, изготовление штроб, установка по месту элементов крепления линий, монтаж установочных коробок, зачистка и обжим концов). На многие из этих работ можно подрядить менее квалифицированный персонал.

В капитальном строительстве мерные куски проводов одной коробки коммутируют на специальной линии подготовки, а затем их протаскивают к установочным коробкам (узловой метод). Второй вариант — «лучевой», когда к заготовленному проводу (отрезан, зачищен и обжат) на стенде подключают электроустановочное изделие, а затем кабель протаскивают к распаечной коробке. В малоэтажном индивидуальном строительстве из-за сравнительно небольшого объёма работ эти операции не подвергаются индустриализации, однако все они должны выполняться в соответствие с действующими нормативными документами, такими как ПУЭ или СНиП 3.05.06-85 «Электротехнические устройства» .

В частном доме обязательными будут манипуляции по организации ввода. Очень много вопросов у застройщика вызывает обустройство заземления . Этапы монтажа «внутрянки» перечисляем в хронологической последовательности (некоторые операции могут выполняться одновременно), для вспомогательных построек и уличных потребителей порядок их проведения не изменяется:

Разметка мест расположения установочных изделий и путей следования линий.
Порезка штроб и ниш под установочные и распределительные коробки, подготовка каналов.
Изготовление проходов в различные помещения.
Монтаж коробок, подрозетников, ящиков для ВРУ.
Подготовка кабелей к монтажу.
Разводка и фиксация силовых проводов по своим маршрутам, маркировка проводников.
Монтаж цепей освещения.
Разводка слаботочных сетей.
Подготовка, коммутация проводников в распаечных коробках.
Сборка распределительных щитов, коммутация.
Проверка работоспособности системы.
Монтаж электроустановочных механизмов.
Вторая проверка, пусконаладочные работы.
Установка фасадов для розеток и выключателей.
Монтаж и подключение приборов освещения, бытовой техники.
Подключение различных силовых агрегатов, устройств автономного энергоснабжения и АВР.
Подключение слаботочных потребителей (антенны, пожарные и охранные датчики, роутеры и модемы, элементы аудиосистем).

Таким мы увидели планирование работ по проектированию и монтажу электросетей загородного дома. Конечно, не все нюансы нам удалось осветить, но надеемся, что немного полезной информации вы сумели почерпнуть. В последующих публикациях мы будем продолжать «электрическую» тему.
