Правильная установка полотенцесушителя. Виды и установка полотенцесушителей в ванной

Ванная комната станет намного удобнее, если оборудовать ее таким функциональным приспособлением, как полотенцесушитель.

Его установка позволяет решить сразу несколько существенных проблем :
- сушку полотенец и мелких вещей;
- поддержание оптимального температурного режима;
- предотвращение образования сырости.

Установка водяного полотенцесушителя

Сначала его нужно собрать – установить на подводке отсекающие краны с разъемным соединением, которые в будущем обеспечат легкую замену полотенцесушителя или устранение некоторых дефектов без слива стояка. Собранную сушилку можно прикреплять к стене в любом месте, подведя к ней трубы от стояка.

Важно. Устанавливая полотенцесушитель, надо действовать строго в соответствии с прилагаемой к нему инструкцией.

Порядок подключения:


Особенности установки комбинированного полотенцесушителя

Поскольку водяные сушки работают, как правило, только в отапливаемый период, многие жильцы многоэтажек решают эту проблему, устанавливая универсальный полотенцесушитель, который может работать и от отопительной системы или горячего водопровода, и от электричества . Для этого понадобится сушка-лесенка, в левую нижнюю подводку которой монтируется электронагреватель с термостатом. Сама установка полотенцесушителя выполняется описанным выше способом.

Таким образом, получается следующая схема работы. При закрытии отсекающих кранов и наполнении устройства водой через левую верхнюю подводку (где установлен кран Маевского), полотенцесушитель можно нагревать от электричества. При отключении его от розетки и открытии отсекающих кранов, нагрев будет обеспечиваться горячей водой из центральной системы.

Важно. Подключение электрического полотенцесушителя требует выполнения некоторых требований, касающихся электропроводки.

Энергопотребление подобных устройств довольно высокое (1 кВт и более), что требует отдельной розетки, подключение которой выполняется кабелем с сечением минимум 2,5 квадрата и запиткой непосредственно от электрощитка. Эту линию проводки необходимо защитить отдельным «автоматом».

Необходимо предусмотреть место под розетку с заземлением для полотенцесушителя

Очень важный момент – заземление. О подключении к защитному заземлению готовых полотенцесушителей и изготовленных самостоятельно (с оборудованием «лесенки» тэном с терморегулятором) позаботились производители. Поэтому достаточно только установить специальную розетку с заземлением, проложив трехжильный провод. Если заземление в квартире отсутствует, то можно выполнить «зануление», когда провод земли и ноль в проводке перемыкаются между собой. Такое повторное заземление необходимо делать максимально близко к электрическому щитку.

Вот так выполняется установка и подключение полотенцесушителя. Перед началом работы необходимо определиться – осилите ли вы такую работу самостоятельно или нет. Даже если вы решите не делать ее своими руками, то хотя бы будете понимать последовательность монтажа, что поможет вам контролировать качество работы нанятых специалистов.

Даже самый качественный полотенцесушитель будет подтекать или вообще перестанет работать, если его неправильно подключить. Неквалифицированное вмешательство в работу общедомовых систем – большая проблема при установке или переделке полотенцесушителей, подключённых к стоякам горячего водоснабжения.

В этой статье будет рассказано о принципах работы полотенцесушителей, о примерах грамотного подключения и о том, как лучше всего избежать технических ошибок.

Немного истории: старые типы полотенцесушителей

Ещё лет двадцать назад полотенцесушитель «от застройщика» представлял из себя монолитную трубу стояка, изогнутую в виде букв П или М. Полотенцесушитель выполнял роль компенсационной петли и нивелировал линейные тепловые расширения на стояке.

П- и M-образный полотенцесушитель как часть стояка

правильно )

Несмотря на неказистый внешний вид, этот тип имел неоспоримые преимущества: был постоянно горячим, не вносил сколь-нибудь заметного гидравлического сопротивления и никак не позволял жильцам нарушить работу стояка горячего водоснабжения.

Однако время шло, и жильцы в старом жилом фонде, меняли старый и некрасивый полотенцесушитель на новый и блестящий.

Установка была удачной, если диаметр полотенцесушителя соответствовал диаметру стояка, а подключение выполнялось без заужений и запорной арматуры (кранов).

При неудачном раскладе результат получался следующий:

неправильно )

Внимательные читатели заметят, что в стояке появилось четыре лишних заужения от применённых фитингов.

Но и это – не самый худший случай. Бывает и такое:

Кроме уже упоминавшихся выше заужений, добавлены отсечные краны. При перекрытии любого из них в стояке полностью останавливается циркуляция, давление в следующих по направлению подачи квартирах падает, стояк при отсутствии водоразбора быстро остывает, при открытии смесителей приходится долго сливать холодную воду. Не самая приятная картина, сулящая ещё и разборки с соседями!

Важно помнить: установка запорно-регулировочной арматуры на стояках категорически запрещена!

Отводы от стояка и байпас для полотенцесушителей

Со временем застройщики стали применять более современные технологии и вместо компенсационной петли начали делать два отвода от стояка для подключения полотенцесушителя на выбор самих жильцов.

Между отводами в этом случае всегда присутствует байпас – замыкающий участок трубы с диаметром, равным диаметру стояка или на один шаг меньше.

Байпас у полотенцесушителя решает несколько задач:

  • 1. Сохранение нормальной скорости циркуляции по всему стояку горячей воды. Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам - не менее 60°C) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк, времени суток и от наличия или отсутствия водоразбора в квартирах жильцов.
  • 2. Через один полотенцесушитель проходит только часть общего потока теплоносителя (воды). Другая часть идёт мимо, сохраняя больше тепла для следующих санузлов, ведь от одного стояка могут работать один-два десятка полотенцесушителей.
  • 3. Возможно полное отключение полотенцесушителя или регулировка его температуры жильцами без негативных последствий для остальных квартир. Возможность регулировки температуры требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно.

Но и тут есть проблема: высота отводов от пола, расстояние между ними, диаметр и тип байпаса никак не нормированы. Это приводит к массовым проблемам при подключении полотенцесушителей, о них будет рассказано чуть ниже.

Три основных варианта исполнения байпаса с отводами:

1. Несмещённый и незауженный байпас. Отводы приварены прямо к трубе стояка. Между отводами геометрия стояка (это диаметр трубы и её направление) остаётся неизменной. Часто можно услышать «ой, а у меня байпаса нет!» – но на самом деле тут байпас – это просто часть стояка.

2. Несмещённый зауженный байпас. Между отводами уменьшается диаметр стояка на один типоразмер трубы (например, для стояка 1” байпас выполняется 3/4”), сам стояк по-прежнему остаётся прямым. Пожалуй самый часто встречающийся вариант, который, увы, несёт кучу проблем при определённых условиях.

3. Смещённый зауженный или незауженный байпас. Между отводами участок стояка сдвигается в сторону полотенцесушителя, а смещённый участок может быть дополнительно заужен на один шаг диаметра. Также проблемный вариант в очень многих случаях.

А вот ориентировочные коэффициенты затекания воды в полотенцесушитель для разных конфигураций байпаса. Помните, что они справедливы только при выборе однозначно рабочей схемы подключения из представленных далее вариантов.

  • Смещённый байпас: 0,33-0,4.
  • Смещённый и одновременно зауженный на один шаг диаметра байпас: 0,48-0,52.
  • Несмещённый зауженный байпас: 0,4.

То есть смещение байпаса по эффективности практически равнозначно его сужению.

Поговорим о физике: гравитационный насос в полотенцесушителе

Если работоспособность полотенцесушителя с зауженным или смещённым байпасом ещё как-то укладывается в головах сантехников, мыслящих категориями «продавит – не продавит», то схема без смещения байпаса и без заужения стояка между отводами повергает их в полный ступор: «Вся вода проходит мимо полотенчика! Туда ж не затечёт! Прибор никогда не будет работать!»

Однако приборы при таком подключении прекрасно работают. Почему? Всё просто: в основе работоспособности полотенцесушителя лежит так называемый гравитационный насос. Остывающий теплоноситель (вода) стремится под действием гравитации вниз, так как обладает большей плотностью относительно более горячего теплоносителя. В итоге из нижней точки полотенцесушителя охлаждённая вода выталкивается в стояк – и одновременно в верхнюю точку прибора из стояка поступает более горячий теплоноситель. Он снова охлаждается и уходит вниз – вот и получается гравитационный насос, вечным двигателем которому служит охлаждаемая горячая вода.

Как правильно подключить полотенцесушитель?

Рассмотрим несколько гарантированно рабочих схем подключения этого прибора.

Схема №1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.


Эта схема подключения – универсальная:

  • Не зависит от скорости циркуляции в стояке.
  • Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
  • Удалённость от стояка – вплоть до 4-5 метров.
  • Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
  • При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения )

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение ()

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности - бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Схема №2

(Нижнее подключение)

Чуть менее эффективное, чем боковое, но имеет свои преимущества.

Расстояние между отводами – любое, чтобы нормально сварить трубы и навернуть краны так, чтобы их ручки при вращении не мешали друг другу. Например, 15-20 сантиметров.

Преимущества схемы:

  • Работает при любом направлении подачи в стояке.
  • Возможно пустить трубы скрытно под ванной, без штробления стен.

Недостатки схемы:

  • Требуется стравливание воздуха через краны Маевского.
  • Чуть меньшая эффективность по сравнению с боковым подключением.

Условия работоспособности схемы:

  • Верхний отвод стояка со смещённым или зауженным байпасом должен быть ниже низа прибора или наравне с ним. Это гарантирует независимость работы полотенцесушителя от направления подачи. При верхней подаче верхний отвод может быть расположен выше нижней кромки прибора.
  • Нижний отвод обязан быть ниже полотенцесушителя во всех вариантах этой схемы, чтобы не образовывалась яма-грязесборник из подводящей трубы и самого прибора.

Нижнее подключение (пример условно допустимого исполнения )

Низ прибора находится между отводами. При нижней подаче в стояке, малой высоте полотенцесушителя или большом расстоянии между отводами эта схема может не работать или работать нестабильно.

Схема №3

(Боковое и диагональное подключения с зауженным и/или смещённым байпасом)

Абсолютное большинство сантехников считают, что между отводами на полотенцесушителе обязательно должно быть сужение – иначе ничего работать не будет. Во-первых, это не так (см. схемы, приведённые выше), а во-вторых, в случае нижней подачи воды в стояке сужение будет мешать работать полотенцесушителю.

с сужением байпаса

Боковое подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

со смещением байпаса

Боковое подключение П/M-образного полотенцесушителя, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса

с сужением байпаса

Диагональное подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

Диагональные варианты подключения полотенцесушителя не имеют никаких преимуществ перед боковыми.

Обратите внимание, что направление подачи в стояке теперь однозначно указано верхним. При нижней подаче эти варианты использовать категорически не рекомендуется!

Преимущества схемы:

  • Отлично работает при верхней подаче в стояке.
  • Не требуется стравливание воздуха из прибора после отключения воды.
  • Удалённость полотенцеушителя от стояка – вплоть до 8-10 метров.

Недостатки схемы:

  • Гарантируется стабильная работа только для верхней подачи.

Условия работоспособности схемы:

  • Строго верхняя подача в стояке! В общем случае следует считать направление подачи всегда неизвестным (несмотря на заявления местных сантехников) и использовать любую из универсальных схем, не зависящих от подачи.
  • Нижний отвод стояка должен быть ниже низа прибора или наравне с ним, а верхний отвод стояка – выше верха полотенцесушителя или наравне с ним.

Общие для всех схем правила монтажа полотенцесушителя

Необходимо соблюдать уклон подводящих труб (направление показано на рисунках). Для определённости можно взять перепад в 3-30 мм на метр. При небольших расстояниях от стояка (несколько метров) и большом диаметре подводящих труб (ППР 25-32 мм) допустима строго горизонтальная укладка.

Не должно быть «горбов» на горизонтальных участках! В них будет скапливаться воздух и циркуляция остановится. Провалы допустимы только в небольших пределах, глубокие «ямы» будут мешать циркуляции и станут грязесборниками.

Диаметр труб для обеспечения эффективной циркуляции: не менее ДУ20 (3/4” – для оцинкованной стальной трубы, 25 мм – для хорошего армированного ППР, 20 мм - для трубы из нержавеющей стали), шаровые краны – не менее 3/4”.

Применение труб и кранов меньшего сечения допускается только на подводящих трубах небольшой длины.

Крайне желательно помещение подводящих труб в теплоизоляцию. Это обязательное условие для монтажа при замоноличивании любых пластиковых труб: теплоизоляция обеспечивает их механическую защиту и компенсацию температурных расширений. Она также улучшает работу полотенцесушителя, в который попадает более горячая вода.

Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие или чрезмерное сужение байпаса замедляет циркуляцию во всём стояке. При этом:

  • Падает температура горячей воды, так как она успевает остыть, добираясь до потребителя.
  • Радикально ухудшается напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого владельца полотенцесушителя. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
  • Не улучшается эффективность приведённых схем.

Типичные ошибки подключения полотенцесушителя

Нижнее подключение ()

Боковое подключение (пример неправильного исполнения )

Полотенцесушитель находится ниже нижнего отвода. Подключённый с подобным нарушением прибор работает, пока не превышена определённая разница высот «нижний отвод – низ полотенцесушителя», тогда циркуляция останавливается.

Нежелательно опускать прибор ниже отводов по двум причинам:

  • Охладившаяся и опустившаяся вниз вода оказывается в ловушке, образованной нижней частью прибора и трубой (застойная зона – от низа полотенцесушителя до нижнего отвода) и плохо выталкивается обратно в стояк, так как на неё давит более лёгкая горячая вода.
  • В получившихся «ямах» из труб будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитую трубу, а также подшламовую коррозию, если грязесборник придётся на участок трубы из металла или на сам прибор.

Боковое подключение (пример неправильного исполнения )

Боковое подключение (пример неправильного исполнения )

Верхняя труба образует подъём (выше пунктирной линии на иллюстрациях), в котором стоит воздух. Циркуляция в приборе останавливается. Теоретически возможна эксплуатация при наличии в самой верхней точке трубы автоматического спускного клапана для воздуха (впрочем, они регулярно протекают) или крана Маевского.

Боковое подключение со смещённым байпасом (пример неправильного исполнения )

Боковое подключение с зауженным байпасом (пример неправильного исполнения )

Работоспособность бокового подключения при смещённом или зауженном байпасе и нижней подаче зависит от скорости циркуляции в стояке.

При малой или обычной скорости циркуляции прибор не работает, так как в нижнем отводе из-за смещения/заужения байпаса давление больше, чем в верхнем. Циркуляционный насос стремится подать воду через нижний отвод, а «гравитационный насос» внутри прибора стремится опустить охлаждающуюся в полотенцесушителе воду вниз. Взаимно противоположные потоки тормозят друг друга, и циркуляция останавливается.

Если стояк ещё не изувечен соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что насос побеждает, и в приборе запускается круговая циркуляция. По левому коллектору горячая вода поднимается вверх, по правому остывающая вода опускается вниз, постепенно смешиваясь с горячей в левом коллекторе через горизонтальные перемычки. Однако стоит кому-нибудь поставить, например, варварский кран на байпас или подключить к стояку запрещённый тёплый пол – скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Либо будет работать нестабильно – в зависимости от времени суток и водоразбора из стояка.

Диагональное подключение в данной ситуации ничем не лучше бокового.

Нижнее подключение с зауженным байпасом (пример неправильного исполнения )

Одна из распространённых ошибок – ведь так заманчиво провести трубы в стяжке пола без утомительного штробления стен...

Подключённый с подобным нарушением прибор может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое подключение неработоспособно, потому что циркуляционному напору сначала нужно поднять воду из ямы вверх в прибор, а потом охладившуюся и более тяжёлую воду из той же ямы поднять вверх к отводу стояка.

Также в получившихся ямах будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитые шламом трубы.

Часто задаваемые вопросы

Сантехник говорит, что холодный полотенцесушитель заработает, как только заселится больше жильцов или как только включат на полную мощность насос. Правда ли это?

Нет, неправда. Правильно подключённый прибор имеет температуру, равную температуре стояка минус 1-5°C, и работает всегда, когда сам стояк горячий.

Неправильно подключённый полотенцесушитель либо сразу не работает, либо работает в зависимости от времени суток, либо перестаёт греть через месяцы или годы при изменениях, никак не зависящих от владельца – например, из-за падения температуры теплоносителя или уменьшения скорости циркуляции.

Бывает, что неграмотно подключённый прибор прогревается только при интенсивном водоразборе, когда возрастает перепад давлений между отводами. Отсюда популярное оправдание: «Ну так жильцов мало, когда все въедут – тогда и заработает!». Но в исправной системе горячего водоснабжения всегда работает рециркуляция – непрерывное круглосуточное движение и подогрев воды в трубе стояка. Это не зависит от наличия жильцов и времени суток.

Стояк горячий? Если да – полотенцесушитель также обязан быть горячим!

От стояка до полотенцесушителя планируется пять поворотов, будет ли прибор работать?

Скорость движения воды в контуре полотенцесушителя довольно мала, поэтому повороты подводящих труб не оказывают заметного влияния на работу прибора.

Какой выбрать материал для подводящих труб?

В порядке убывания качества и долговечности:

  • Нержавеющая труба под пресс (например, Valtec VT.INOX-PRESS).
  • Труба из сшитого полиэтилена (TECE, REHAU, STOUT).
  • Труба из армированного полипропилена (чешские или немецкие: Ekoplastik, T3S, FV-Plast, Baenninger, Aquatherm или Wefatherm).

Мой полотенцесушитель не работает, а всё уже заложено плиткой. Хочу поставить на него насос – какой?

Насос – Grundfos UP 15-14 или Wilo Star-Z Nova. Термостат накладной – PF TC 640.

Какие водорозетки использовать для подключения полотенцесушителя: 1/2 или 3/4?

Для схем, работающих только на естественной циркуляции – то есть без заужения и/или смещения байпаса – желательно использовать водорозетки ¾ и исключить эксцентрики, заменив их на удлинённые ниппели или бочонки ¾. Это потребует особой тщательности установки, чтобы межцентровое расстояние водорозеток строго совпадало с выводами полотенцесушителя. У приборов «Сунержа» эксцентрики имеют весьма приличное внутреннее сечение.

«Американки» для подключения труб к стояку или к полотенцесушителю: какие выбрать?

Со стороны отводов стояка можно использовать шаровые краны сразу со встроенным полусгоном («американкой»). С трубами их следует соединять комбинированными муфтами с внутренней резьбой (для ППР). Если уже установлен обычный шаровой кран, то нужно использовать переход из полностью латунной конусной «американки» и ППР-муфты с резьбой.

При подключении к системе горячего водоснабжения такие «американки» постоянно текут, так как из-за повышенного коэффициента теплового расширения пластиковой части плоская прокладка между ней и ответной частью циклически сжимается при колебаниях температуры и становится тоньше, после чего начинается течь. Особенно часто это происходит после отключения горячей воды, то есть после уменьшения температуры всего стояка и после завершения температурных деформаций. Подтягивание накидной гайки либо не помогает вообще, либо помогает на непродолжительное время.

Почему у меня работает полотенцесушитель, схема подключения которого указана в этой статье как нерабочая?

Отклонение от рекомендованных выше схем необязательно мгновенно прекращает работу полотенцесушителя. Например, если выполнено боковое подключение с зауженным байпасом и нижней подачей в стояке, то прибор может быть горячим, если в стояке заведомо большая скорость циркуляции или критично заужен байпас.

Мой полотенцесушитель не работает, а всё уже заложено плиткой. Хочу поставить вместо него электрический полотенцесушитель – какой?

Полотенцесушитель, как правило, должен работать круглосуточно, обеспечивая не только редкую сушку белья, но и комфортную температуру в ванной.

Электрические полотенцесушители мощностью до 250 Вт, скорее всего, не смогут обеспечить полноценный обогрев ванной, но вполне справятся с сушкой белья. А вот более мощные модели (от 300 Вт) эффективно справляются с обеими задачами одновременно.

Редактура текста: ООО «Сунержа»

В этом пошаговом мастер-классе научимся устанавливать полотенцесушитель лесенка с нижним подключением. Проведем монтаж и разводку труб к стояку, закрепим сантехнику согласно нормативным стандартам.

Шаг 1: Разметка и штробление стены

В ванную комнату приобретают один из двух видов полотенцесушителя: электрический или водяной. Первый вариант проще в монтаже, однако он требует больших энергозатрат. Поэтому чаще всего устанавливают водяной полотенцесушитель. Он подключается к общей отопительной системе или стояку горячей воды.

Подключение полотенцесушителя к отоплению – непрактично. Продолжительность отопительного сезона – 6 месяцев, поддерживать трубы в горячем состоянии круглый год будет невозможно, в отличие от подсоединения к стояку горячей воды. В этом варианте также возможны сложности. Вам потребуется получить разрешение на перекрытие воды во всем доме. В отопительный сезон это будет проблематично, возникает большая вероятность аварийной ситуации. Поэтому рекомендуем подключить полотенцесушитель к стояку ГВС.

Замена старого полотенцесушителя советского типа в ванной производится при помощи болгарки, вырезается змеевик вместе со стояком.

После демонтажа и перекрытия воды делаем разметку. Отмечаем карандашом места нижнего подключения и расположение труб для развода. При монтаже данной сантехники придерживаемся СНиП. Согласно нормативам, высота установки полотенцесушителя должна проводиться на расстоянии 1,2 м от уровня пола и располагаться не менее чем в 0,6 м от раковины, ванной и другого сантехнического оборудования.

Полотенцесушитель можно устанавливать над стиральной машиной, обеспечивая беспрепятственный доступ к технике. Сушилка типа лесенка, как в нашем случае, монтируется на такой высоте, чтобы человек со средним ростом мог свободно дотянуться до последней перекладины. При проведении разметки также учитывайте, что полотенцесушитель не должен располагаться на расстоянии более 2 м от стояка, в противном случае монтаж будет провоцировать большие теплопотери.

Дальше выдалбливаем в расчерченной части стены полости под трубы. Для проделывания штробы вы можете использовать специальный штроборез или обычную болгарку с дрелью. Во время штробления наденьте защитную маску и очки. Если вы оставляете трубы на виду, пропустите этот шаг. На концах стояка под вывод пластиковых труб устанавливаем шаровые краны, благодаря им вы в любой момент сможете перекрыть/возобновить подачу воды.

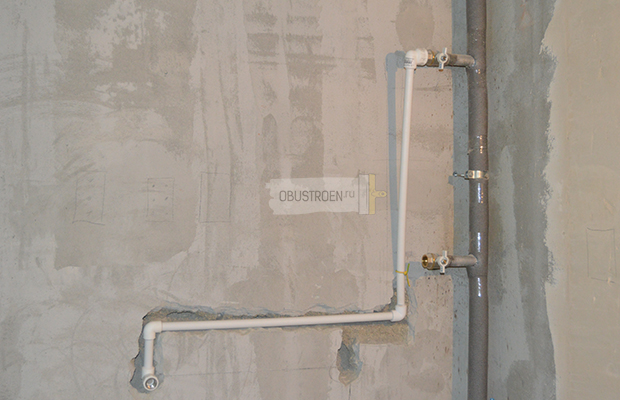

Шаг 2: Разводка и вывод труб к полотенцесушителю

Общая схема подключения полотенцесушителя одинакова для всех типов устройства. С одного конца проводится подвод, а с другого вывод воды из системы. Приступаем к разводке. Распаиваем полипропиленовые трубы от шаровых кранов до подвода воды к сушилке. Приготавливаем дополнительные инструменты и материалы, которые понадобятся во время работы – паяльник и ножницы для полипропиленовых труб, соединительные фитинги (уголки и муфты-американки). Для развода отопительной системы используем пластиковые трубы со стекловолокном d=20 мм. Накручиваем заглушки.

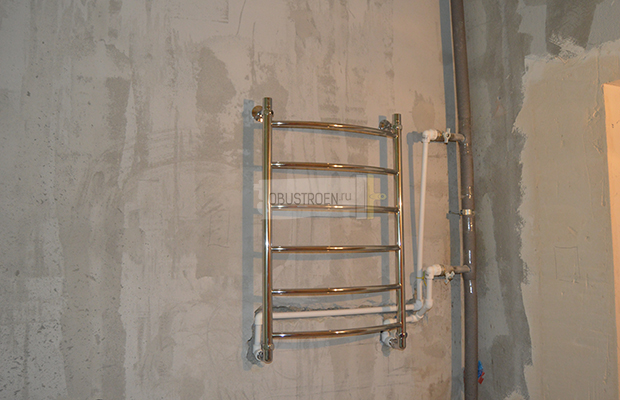

Временно прикручиваем полотенцесушитель на место без окончательной фиксации и подмоток, выставляем его ровно по горизонту и вертикали, крепим сантехнику на дюбель-шурупы. Муфты-американки должны выступать из стены на толщину плитку, которой она будет облицовываться.

Шаг 3: Заделка штрабы и облицовка

После установки полотенцесушителя по уровню смачиваем стену от пыли и заделываем штробу шпаклевкой.

Снаружи оставляем внешнюю часть полипропиленового фитинга с резьбой, остальное шпаклюем.

Как только шпаклевка застынет, снимаем полотенцесушитель. Окончательно будем монтировать его когда облицуем стены плиткой.

Шаг 4: Установка эксцентриков и креплений

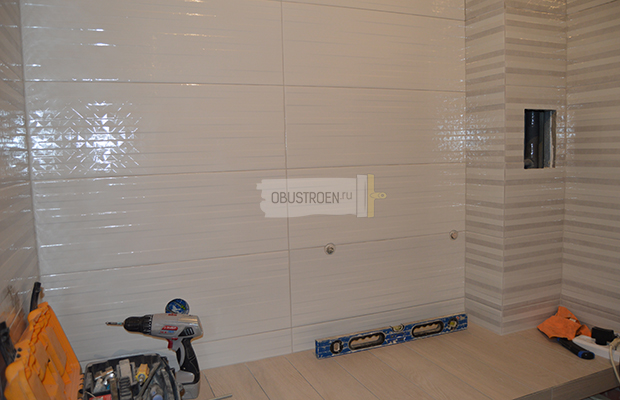

Кафель положен, теперь наступает окончательный монтаж полотенцесушителя. Со стороны стояка мы вырезали в плитке окошко под ревизионную дверцу. Через него убеждаемся, что краны перекрыты, выкручиваем заглушки.

В комплекте с полотенцесушителем идут эксцентрики с узкой и широкой резьбой, ½ и ¾ дюйма со смещением. Вкручиваем эксцентрик вручную в резьбу, выходящую из стены, вставляя ее узкой частью, предварительно намотав уплотнительную нить. Устанавливаем ровно, без перекосов, слегка не дотягиваем, чтобы можно было отрегулировать положение полотенцесушителя. Подтягиваем соединение гаечным ключом.

Не забываем про установку прокладок, надеваем сверху отражатели, которые скроют место соединения трубы с сантехникой. Накручиваем полотенцесушитель от руки, выставляем его по уровню, проворачивая эксцентрики.

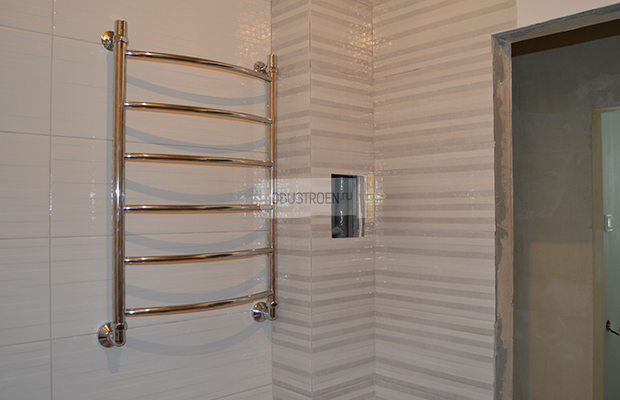

Прикручиваем устройство и делаем метки, где будет располагаться верхнее крепление полотенцесушителя к стене. Последний раз снимаем полотенцесушитель, просверливаем в отмеченных местах отверстия под дюбель-шурупы при помощи специального сверла по кафелю во избежание растрескивания плитки.

Для крепления пластика будем использовать жидкие гвозди Point 96. Это кристально прозрачный фиксатор, который после нанесения создает невидимый шов, подходит практически для всех поверхностей. Еще одна особенность – первичная схватка. Применять дополнительно болты и крепления не нужно.

Люк установлен, в случае необходимости он легко открывается для проведения ревизии и перекрытия кранов.

Если раньше полотенцесушитель можно было редко встретить в уборных, изделие больше считалось предметом роскоши и прихотью, то сегодня ситуация поменялась в корне - , обеспечивающей комфорт и уют помещения, достаточный уровень вентиляции воздуха.

Благодаря полотенцесушителю, комнату можно обезопасить от увеличенного показателя влажности, избавить домочадцев от неприятного запаха, который может возникать вследствие затаившейся рядом сырости. Таким образом, прибор не только создаёт комфортную атмосферу, но и образует здоровый микроклимат для каждого проживающего в квартире или доме.

Однако, чтобы изделие выполняло все выше заявленные функции, следует знать, как установить полотенцесушитель, сделать это своими руками совсем несложно.

Разновидности полотенцесушителей

Чтобы поставить полотенцесушитель, необходимо как следует разобраться, какой прибор качественнее и лучше. В продаже имеются следующие модели изделий:

  • водные;
  • электрические;
  • комбинированные - характеризуются свойствами водяных и электрических образцов.

Водные экземпляры

Полотенцесушители, которые устанавливались ещё во времена СССР, по сей день не утратили своей популярности. Безусловно, такое устройство окажется бесполезным, в случае если в квартире отсутствует подача горячей воды или существует проблема с отоплением.

Приобретая товар, не забудьте поинтересоваться у продавца, из какого материала изготовлен прибор, ведь скачки в целостной системе обогрева никто не отменял. Нужно обсудить и вопрос обработки швов и резьбы, когда вы определяетесь со змеевиком, ведь соединение с трубами в помещении должно получиться прочным, в дальнейшем это поможет избежать возникновения неприятных ситуаций. Лучше потребовать для прочтения инструкцию к модели либо ознакомиться с ней самостоятельно на упаковке.

Полотенцесушителя немаловажен и тот факт, что нет необходимости делать заземление, ведь прибору не нужно электричество для обогрева помещения. Сами устройства оснащены специальными вентилями, которые при ремонте позволяют обойтись без перекрытия к доступу воды остальных жильцов многоэтажки, достаточно просто повернуть вентиль.

Приятно удивляет невысокая стоимость оборудования. Что касается материала, при производстве водных конструкций чаще всего используются медь, латунь и нержавеющая сталь.

Электрические приборы

Этот вид годится, если при подключении других изделий возникают определённые трудности. Электрические полотенцесушители бывают . Настенные встречаются чаще, подобрать такую модель под общий интерьер гораздо проще.

Безусловно, они имеют ряд других ощутимых преимуществ, которые могут заинтересовать потребителя:

  • подобные экземпляры можно монтировать в любом удобном для вас месте вне зависимости от того, где находится водопровод;
  • даже если в вашей квартире ещё не появилось центральное отопление, вы уже можете позволить себе использовать полотенцесушитель. Главное - чтобы в помещении был свет;
  • на устройстве имеется регулировка температуры;
  • монтаж прибора настолько прост и понятен, что с ним справится даже новичок.

Если этот вариант вас больше устраивает, обратите внимание на количество потребляемой мощности изделия. Согласитесь, оплачивать баснословные счета за пользование агрегатом не так уж приятно. Не стесняйтесь в магазине задавать вопросы об энергозатратности оборудования - такой подход позволит хотя бы приблизительно подсчитать ежемесячные денежные расходы на электричество.

Поинтересуйтесь, как подключается понравившаяся вам модель. Открытый метод предусматривает оснащение изделия розеткой и вилкой. Для закрытого метода придётся повозиться, ведь в этом случае провода прячутся в стену.

Комбинированные образцы

Что-то среднее между водными и электрическими полотенцесушителями, но конструкция больше сходна с первыми. Подогрев не осуществляется без подачи воды из центральной системы, однако подогревать воду позволяют собственные нагревательные детали, стоящие внутри устройства.

Учитывая совокупную составляющую, стоимость на такие приборы в несколько раз выше их аналогов.

Монтаж полотенцесушителя

Без чего не обойтись?

Прежде чем сделать полотенцесушитель, необходимо понимать, с чем придётся столкнуться в процессе работы, а именно:

  1. Первым делом необходимо отсоединить старую модель, как вариант может понадобиться обрезать трубы для того, чтобы в точности подогнать высоту под новую конструкцию.
  2. Немаловажно правильно выбрать необходимые фитинги и соединяющие элементы, крепежи.
  3. Монтировать шаровые краны и поставить само изделие.

Конечно, при установке вам понадобится ряд материалов и инструментов, без которых невозможно справиться с монтажом полотенцесушителя:

  • изделие;
  • кронштейны;
  • трубы от 26 до 32 мм в диаметре;
  • строительный нож;
  • отвёртка;
  • болгарка;
  • крепежи;
  • молоток, уровень, с помощью которого можно проверить горизонтальность детали;
  • подмотка изо льна;
  • шаровые краны;
  • водорозетки;
  • колено;
  • муфта с внутренней резьбой.

У вас могут возникнуть колебания насчёт того, на каких трубах остановить свой выбор. Дорогостоящие металлопластик не отличается особой прочностью, поэтому обратите внимание на полипропилен. Несмотря на низкую цену последнего материала, изделия из него получаются довольно прочные.

Некоторые приобретают медные трубы, забывая - чтобы работать с ними, необходимо обладать множеством навыков и опыта. Если они у вас есть - дерзайте.

Сначала нужно снять старый. Для этого вам понадобится болгарка, а если конструкция предусматривает резьбу - вы можете просто открутить ненужную модель и отложить ей в сторону.

Перед тем как приступать к подключению нового изделия, убедитесь в том, что в комплект к нему входят все необходимые крепежи. Возьмите за правило всегда уточнять такие нюансы заранее. Если чего-то не хватает - следует докупить детали и нужные элементы.

Определитесь с участком помещения, где будет располагаться устройство - как близко от стояков и других конструкций комнаты. Технология позволяет размещать полотенцесушитель на расстоянии от 60 см и более от душевой, раковины или другой сантехники.

Приложите прибор к стене, маркером нанесите отметки, где необходимо сделать отверстия. Чтобы изделие закрепилось ровно, воспользуйтесь уровнем и закрепите полотенцесушитель - именно они регулируют расстояние от изделия до стены.

Резьбовые соединения уплотняются льняной подмоткой. Чтобы вода направлялась сверху вниз, подсоедините к верхнему раструбу основную подачу жидкости. Кран Маевского должен располагаться вверху, он позволит избавиться от лишнего воздуха. Прикручивание гаечных крепежей проводится через ткань, которая исключает появление внешних повреждений, к примеру, царапин. Не затягивайте крепления что есть мочи, так вы можете испортить резьбу.

Наконец вы закончили монтировать полотенцесушитель. Самое время проверить его на герметичность и появление или отсутствие течи в процессе работы. Постепенно запустите воду и тщательно ощупайте пальцами устройство.


Следует тщательно проверить герметичность всех соединений

Установка электрической модели требует наличие розетки в комнате, шнур вы протягиваете сами.

Заключение

Как видите, чтобы установить полотенцесушитель, не нужно быть большим специалистом. Достаточно тщательно разобраться во всех этапах монтажа и иметь желание довести дело до конца.

Прибор для сушки гигиенических принадлежностей и удаления избытка влаги в ванной прост как в устройстве, так и в монтаже. Для того чтобы выполнить его установку не нужны фундаментальные познания в области строительства инженерных коммуникаций.

Однако следует четко знать, как подключить полотенцесушитель. Ведь результат собственных усилий или труда наемных сантехников должен радовать долгие годы, вы согласны?

В представленной нами статье подробно разобраны все варианты монтажа ПС и возможные осложнения во время его подключения. Проверенная и систематизированная информация станет надежным подспорьем домашним умельцам, желающим собственноручно выполнить работу, или стремящимся проконтролировать действия рабочих.

Мы детально изложили специфику подсоединения важного в быту прибора в санузлах старого и нового образца планировки. Не оставили без внимания проблемы владельцев частных домов. Предложенная нами информация проверена на практике, подкреплена наглядными материалами и видео-инструкциями.

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятные для установки сушилки. При наличии автономной системы подачи, здесь более чистая вода. Можно покупать импортный ПС, боящийся накопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по габаритам и форме. А на работы по подключению не нужно разрешение соседей.

Независимо от того, куда вы собрались подключить полотенцесушитель - в отопительную систему или в ГВС дома не обойтись без врезки прибора в трубы

Сама схема подключения аналогична используемой в многоквартирном доме. Необходимо помнить, что прибор следует подключать исключительно по ходу потока воды. При длине подводки до 50 см, трубы располагайте горизонтально, при большей - делайте уклон по всей длине.

Соблюдайте расстояние между стеной и водяной трубой. При диаметре трубопровода 4-5 см, выбирают расстояние от 5 до 5,5 см. Когда значение диаметра меньше 2,3 см, то этот промежуток уменьшают до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, закреплять ПС на опорах методом сварки нельзя, крепление должно быть свободным.

Типичные ошибки самостоятельных мастеров

Когда при боковом или нижнем подключении нижний отвод находится выше крайней точки ПС, между низом прибора и точкой подключения нижнего отвода образуется застойная зона.

Это следствие того, того, что охлажденная жидкость, опустившись вниз, не может попасть в стояк обратно из-за давления на нее столпа горячей воды с меньшим удельным весом. Пока допустимая разница высот между нижним отводом и низом полотенцесушителя не превышена, прибор работает, а после – циркуляция в нем прекращается.

Остановится циркуляция и в случае наличия колена, образованного верхней трубой. Заставить заработать такую схему сможет только врезка , чтобы периодически стравливать накопившийся воздух. Иногда в верхней трубе делают петлю, прокладывая ее за обшивкой потолка, а нижнюю трубу замуровывают в пол.

Вверху будет накапливаться воздух, а охлажденная вода в агрегате окажется заблокированной в нижней петле, находящейся в полу. Движение теплоносителя полностью прекратится.
