Вытяжка для покрасочной камеры — бережем свое здоровье. Как выбрать фильтр для покрасочной камеры Как установить картонный фильтр в окрасочной камере

Наиболее актуальная проблема покрасочных камер заключается в скоплении тумана из мелкодисперсных частиц краски внутри помещения. Данные элементы могут негативно влиять на здоровье человека. С целью устранения этих частиц необходимо установить фильтр для покрасочной камеры. Именно он будет обеспечивать свободное перемещение воздушных масс и очищать их от загрязнения.

Фильтры для покрасочных камер в большинстве случаев выполняются из полиэфирного волокна или гофрированного картона. Данные элементы могут располагаться на полу или на полу. В зависимости от уровня загрязнения воздуха внутри помещения рекомендуется менять их не реже 1-2 раз на протяжении года.

Функции вентиляционной системы

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

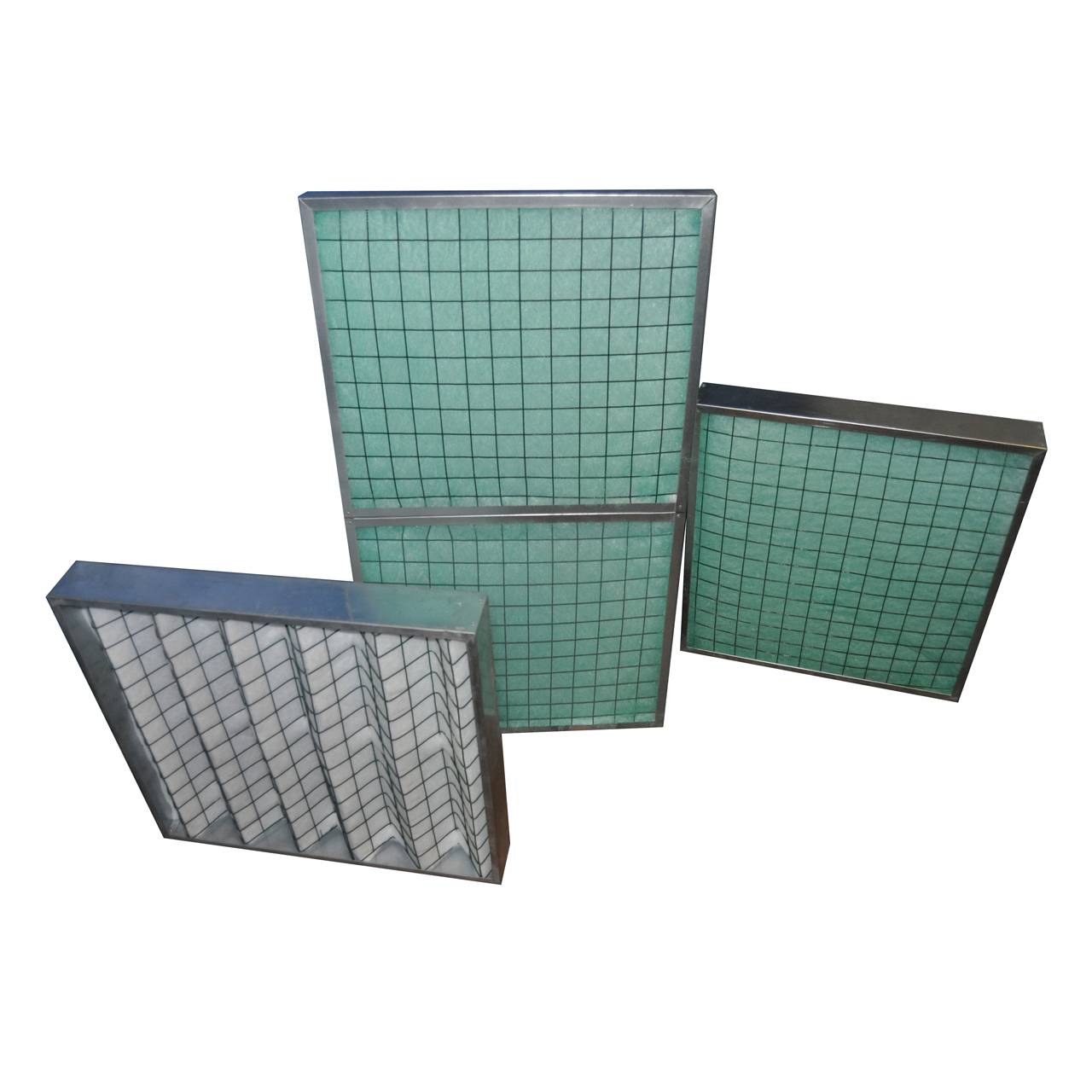

Фильтры для покрасочных камер выполняют очень важную функцию. Они способны улавливать частицы разных размеров, содержащихся в воздухе. Мелкие элементы такого типа могут быть представлены в виде пыли или мелкого мусора.

Качественная фильтрация воздуха внутри покрасочной камеры очень важна на завершающем этапе окрашивания, когда осуществляется принудительная сушка нанесенного слоя. Своими действиями вентиляционная система предупреждает попадание мелких частиц на окрашиваемую поверхность.

Этапы фильтрации

Фильтр для покрасочной камеры обеспечивает три уровня очистки воздушных масс от мелких частиц. Так, загрязненный воздух изначально попадает в вентиляционную систему. Здесь осуществляется его очистка от содержания лишних элементов и уже в чистом виде воздушные массы возвращаются внутрь покрасочной камеры.

Виды фильтров для покрасочных камер

Фильтры для покрасочных камер позиционируются в качестве основных элементов для улавливания аэрозольных частиц. Они могут иметь одно или двухмоторную конструкцию. По способу установки такие устройства бывают напольные и потолочные.

Потолочные фильтры

В этом случае целесообразнее всего использовать рулонный фильтрующий материал, который способен покрыть всю потолочную поверхность. Он способен пропускать через себя воздушные массы, поступающие внутрь камеры. В качестве фильтрующей основы используются волокнистые структуры, которые предварительно проходят обработку специальными составами.

Напольные фильтры

Напольные фильтры для покрасочных камер также могут быть представлены в виде рулонного материала с повышенной огнестойкостью. Альтернативным вариантом при этом является фильтр инерциального типа. В основе функционирования такого устройства лежит принцип механического отделения крупных частиц пыли при последующем изменении направления воздушных потоков. Данная вариация напольных устройств имеет множеством преимуществ:

  • возможность очистки больших объёмов воздуха;
  • высокое качество очистки;
  • надежная работы всей системы;
  • максимальная скорость очистки.

При этом следует отметить, что это устройство не слишком хорошо справляется с фильтрацией слишком мелких частиц. В данном контексте установка дополнительного фильтра является жизненной необходимостью.

Система фильтрации своими руками

При самостоятельном монтаже системы очистки рекомендуется произвести установку входных фильтров вентиляции и дополнительных потолочных фильтров. Только такой подход сможет обеспечить максимально положительный результат.

В процессе монтажа системы своими руками необходимо также позаботиться об установке кассетных улавливателей пыли. Такая потребность может возникнуть при условии, если вентиляция работает в режиме рециркуляции.

Ещё один хороший способ установки вентиляционной системы своими руками - реализация метода «мокрый пол». В этом случае пыль и остатки краски попадают в проточный поток воды и вместе с ним удаляются в канализацию. При этом следует предварительно позаботиться о предупреждении попадания брызг на окрашиваемую поверхность.

Сухая покрасочная камера благодаря конструкции и рассчитанным техническим пропорциям и параметрам, максимально удаляет излишний окрасочный туман и загрязненный воздух из зоны распыления, очищая его.

Очень важно выбрать оборудование с правильным размещением вентилятора и мощностью, так как если:

Вентилятор слабый – недостаточна мощность всасывания, остаются пары растворителя в воздухе и краска оседает на пол и стены;

Вентилятор слишком сильный – удаляется краска, еще не долетевшая до изделия.

Также ВАЖНА шумовая нагрузка и объем потребляемой мощности оборудования.

Принцип работы покрасочной камеры с сухой фильтрацией:

1. Удаление частиц краски и пыли с зоны распыления.

2. Удаление окрасочного аэрозоля и исключение возможности его распространения в окружающие помещения.

3. Обеспечение необходимых условий для создания высокого качества покрытий.

4. Удаляемый воздух очищается от механических частиц краски (остаются в фильтрах) и выбрасывается в атмосферу.

Как фильтруется воздух в сухих покрасочных камерах?

Загрязненный поток воздуха, создаваемый вентилятором (установленным на крыше или по диагонали), с частичками краски движется по инерции в проем камеры, где установлен один или два фильтра.

Фильтры бывают:

1. в рулонах

Самый популярный – инерционного действия. Частички краски, ударяясь несколько раз о внутреннюю стенку фильтра, оседают, а воздух по инерции продолжает движение. Высокая удерживающая способность фильтра, позволяет работать без потеть скорости всасывания воздуха. Так в сухой окрасочной кабине длинной 2 метра площадь всасывания составляет 3,6 кв.м поверхности (2 отрезка по 2 метра рулона), объем удерживаемой краски составляет около 15 кг/кв.м. То есть способен удержать 54 кг отходов краски.

– используется как единственный уровень фильтров. В основном предпочтение отдают в автомобильных камерах (специфика размещения). Обеспечивает необходимую степень очистки, однако при наполнении снижается скорость потока воздуха.

Воздух, очищенный от механических частиц краски, выбрасывается через вентиляцию в атмосферу.

На какое количество времени хватает фильтров в сухой окрасочной кабине?

Вопрос напрямую зависит от многих факторов.

1. Сколько краски, лаков, грунтов и т.д. распыляется в сутки?

2. Какие пистолеты распылители используются? (Какой системы распыления?)

3. Какие изделия красятся?

4. Как следят за очисткой кабин и заменой фильтров?

Если у вас 2 метровая сухая окрасочная кабина, и вы распыляете 20 литров в сутки (без учета растворителя!!!), используя китайский пистолет распылитель (с традиционной системой распыления, коэффициент переноса материалов 40-45%), то (20 л х 40% = 8 литров в туман!), то с учетом удерживающей способности фильтра 15 кг/кв.м. (площадь всасывания кабины 3,6 кв.м.) – 1 замены фильтра хватит на – 7 дней.

А одного рулона на 1 месяц!

Какой длины выбрать сухую окрасочную камеру?

Нужно определиться с максимальным размером окрашиваемых изделий и аналогичной или с небольшим запасом выбрать размер. То есть если изделия 2,7 м – кабина 3 метра, если 1,8 то 2 метра. Также зависит от того, какое количество маляров будут работать в одной кабине.

Какой глубины выбрать сухую покрасочную камеру?

Глубина кабины зависит от выделенного помещения под покраску, если планируется, что маляр будет находиться внутри кабины, то нужно отталкиваться от размеров изделия. Если помещение выделено 4 метра, а кабина будет установлена 3 метра целесообразно вообще использовать кабину с минимальными боковыми стенками. Также стенки нужны, если рядом находится два разных окрасочных поста, для избегания проблем с переопылением.

Схема сухой покрасочной камеры.

На схеме L1 - глубина покрасочной камеры (рабочей зоны)

Зачем нужна сухая окрасочная камера (кабина). Можно работать без нее? Фильтры выкинули, работаем так!

Используя открытую вентиляцию, без системы очистки, нарушаются все требования пожарной и санитарно-гигиенической безопасности. Уровень растворителей и краски в помещении постоянно накапливается. Поток загрязненного воздуха, без предварительного удаления краски, через вентиляцию выбрасывается в атмосферу и оседает на поверхности вокруг вашего здания. Помимо этого идет процесс постоянного налипания краски на воздуховод и вентилятор. Любая искра может привести к необратимым последствиям! Невозможно определить, сколько времени можно работать в таких условиях, это может быть и месяц и год и два и когда наступит тот день, который не позволит ничего изменить!

Что такое рабочая высота окрасочной камеры (кабины)?

Высота кабины – это вся высота с учетом вентилятора и крыши. Рабочая высота – это площадь всасывания. Высота стандартного картонного фильтра 0,9 м. Обычно в кабинах установлено 2 ряда фильтров на общую высоту 1,8 м. Есть модели увеличенной высоты, в которых устанавливаются фильтры в 3 ряда – 2,7 м в высоту.

Помните, что для любой задачи можно подобрать оптимальное решение!

Рано или поздно каждая машина нуждается в обновлении лакокрасочного покрытия. Речь идёт о 100 — 150 тыс. км пробега в случае с отечественным транспортным средством и 300 — 400 тыс. км, если автомобиль импортного производства, не китайского происхождения. Вариантов у вас не так много – воспользоваться услугами фирменного сервиса или гаражных мастеров, а также сделать всё самостоятельно путём сооружения покрасочного бокса. Даже если взять во внимание стоимость аренды оборудования, покрасочная камера своими руками обойдётся на порядок дешевле, чем услуги маляров.

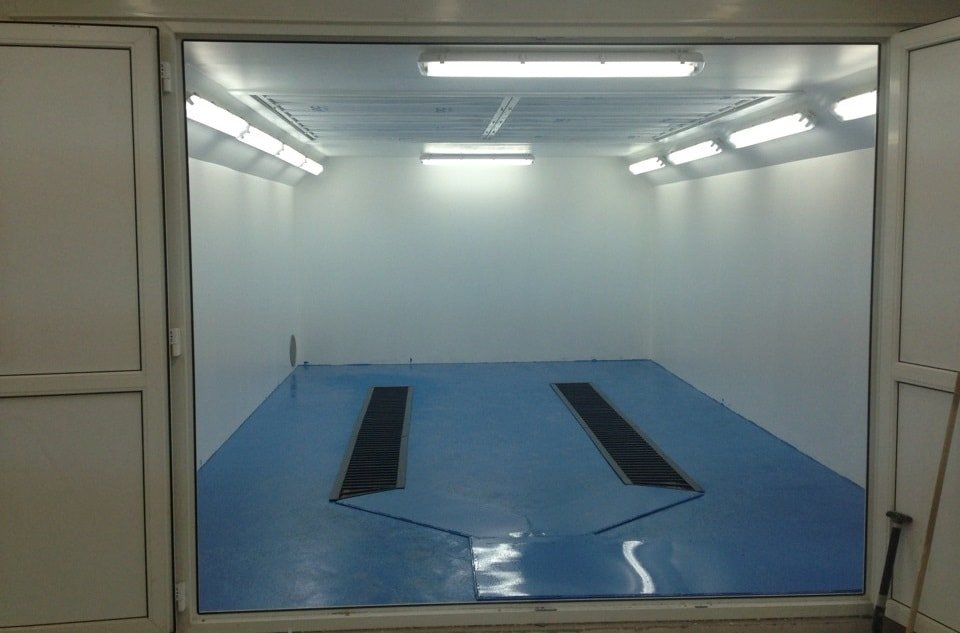

Требования к покрасочной камере

Если обустраивается покрасочная камера в гараже, помещение должно соответствовать следующим требованиям.

  1. Обязательное утепление стен и отказ от использования горючих материалов.
  2. Достижение предельной герметичности.
  3. Трёхметровая стена должна быть покрыта матовой плёнкой для притягивания и удерживания частиц пыли. Ресурса такой поверхности будет достаточно для окрашивания 10 и более автомобилей. Дополнительно не забудьте обработать порошковое матовое напыление противопожарным слоем.
  4. Двое дверей обеспечат соответствие пожарной безопасности. Герметичность и простота открытия – основные требования к этим элементам помещения.
  5. Пол необходимо сконструировать так, чтобы потоки воздуха циркулировали беспрепятственно. С этой задачей справится покрытие в виде многослойной решётки, которое обеспечит оптимальный приток и отвод воздушных масс.
  6. Если готовый пол металлический, он должен быть установлен выше аналогичных поверхностей в примыкающих помещениях на 40 см. Мостик обеспечит смягчение перепада напольных поверхностей.
  7. Беспрепятственного въезда в бокс и оптимального воздухообмена можно добиться посредством бетонного пола, основание которого будет находиться на одном уровне с примыкающими помещениями.
  8. При обустройстве вентиляционной системы обратите внимание на качество крепёжных элементов. Если ходы воздухозабора засорятся, испарения лакокрасочных растворов будут незаметно скапливаться, что приведёт к взрыву или локальному пожару.
  9. Обязательно проконсультируйтесь со специалистом перед проведением строительных работ. Также важно узнать принципы безопасного проведения малярных работ.

Что такое и как её производить? Узнать об этом вы сможете из подробного материала нашего специалиста.

Интересует, как сделать ? Читайте об этом в интересной и информативной статье нашего эксперта.

Покрасочная камера своими руками в гараже требует тщательного обустройства системы фильтров с вытяжной трубой.

  1. При одномоторной покрасочной камере фильтрующая рулонная поверхность укладывается по периметру всего потолка. Съёмные карманные фильтры, фиксируемые перед вентиляционной системой, обеспечат задержку крупного сора.
  2. Если помещение двухмоторное, необходимо позаботиться о дополнительном фильтре в полу. Для монтажа конструкции можно выбрать металлический настил или воздуховодную систему. Поскольку за счёт опускания вниз тумана лакокрасочного напыления и его забора посредством отсасывания через отверстия, прибор берёт на себя существенную нагрузку, поэтому используемые фильтрующие компоненты должны быть рассчитаны на грубое очищение. Как вариант можно установить кассетную сетку тонкой очистки перед прибором.

Обрешётка и напольное покрытие

Также покрасочная камера для автомобилей своими руками выполняется с учётом требований к обустройству пола. Необходимо сделать траншеи в готовом полу и накрыть металлической решёткой для повышения его уровня на 15 см, как минимум. Наземная полость станет местом для установки вентилирующего мотора.

Если подходящего пола в помещении нет, у вас два варианта.

  1. Если напольное покрытие сплошное, можно выкопать прямоугольную яму с углублением величиной в метр или две траншеи. При невозможности реализовать данный этап допускается настилание второго пола с отступом в 20 см. Вытяжка для покраски в гараже устанавливается именно в это пространство. Необходимо также предусмотреть вывод воздушных масс за пределы покрасочного бокса.
  2. Если смотровая яма уже присутствует, остается использовать металлическую арматурную решётку, чтобы накрыть углубление. Доски необходимо уложить под обрешетку в форме клиньев, при этом, к входу гаража должен сформироваться острый угол. Воздуховодная труба идёт наружу из подземной полости, они и будет выполнять функцию нижней вентиляции в помещении.

Организация освещения

Технически корректное освещение в покрасочном боксе позволяет без труда устранять изъяны на свежей краске и замечать в воздухе частицы пыли. Оптимальным вариантом для человеческого глаза станут лампы дневного света, что обеспечит стабильную продуктивность выполняемых работ. Технологические правила требуют обеспечения освещённости в 600 — 1000 люкс. Люминесцентные лампы стоит монтировать в два ряда по потолочно-стеновому периметру. При невозможности достижения данного варианта электрификации можно ограничиться потолочным освещением.

Переносное освещение принято использоваться при покраске нижних элементов ТС.

Система обогрева

Требования температурных норм необходимо учитывать в обязательном порядке, будь то обустройство самодельной профессиональной или бюджетной покрасочной камеры. Несоблюдение данной категории требований приводит не только к снижению качества нанесения лакокрасочного покрытия, но также повышает риск ухудшения здоровья работника:

  • местного отопления и электрических тэнов достаточно зимой;
  • установка тепловой пушки позволит прогревать внутреннее пространство и ключевые потолочные точки;
  • если масштабная эксплуатация не предполагается, теплогенератор покупать экономически нецелесообразно, поскольку он не окупится.

Учитывайте степень загруженности покрасочного бокса при выборе способа сушки, которая является обязательным этапом после нанесения на поверхность авто лакокрасочного покрытия.

  1. Если предполагается единичная покраска, можно отдать предпочтение сушке воздухом. Такая процедура будет достаточно долгой, и этот фактор выступает в роли основного недостатка.
  2. Если покрасочный бокс обустраивается в коммерческих целях, инфракрасное оборудование станет более разумным выбором, поскольку полного высыхания удастся добиться намного раньше. Среди ключевых преимуществ инфракрасной сушки стоит выделить возможность высушить любую грунтовку или шпатлёвку, в чём возникает необходимости при полноценной реконструкции транспортного средства. Потребление электричества экономное.

Зачастую для внутренней отделки покрасочного бокса принято выбирать обшивку металлическим или пластиковым профнастилом. Такую поверхность легко обрабатывать, к тому же на светлых стенах сразу же будет заметна скопившаяся пыль. В идеале цвет покрытия должен быть матово-белым. Элементы декора в данном случае допускаются, придерживаться стандартной отделки необязательно:

  1. Цементно-песчаная штукатурка подойдёт для отделки стен небольшого гаража, реорганизованного под покрасочную камеру. Предварительно в данном случае стоит увлажнять поверхность из распылителя. Штукатурка будет действовать по принципу губки и свяжет пыль с водой, что обеспечит чистоту стен.
  2. ОСБ-плиты или металл будут способствовать накоплению пыли, полноценно удалить которую можно будет только посредством пылесоса.
  3. Пластиковые панели, в свою очередь, накапливают в 10 раз больше пыли, чем деревянные и металлические поверхности.

Покрасочный бокс - помещение, оборудованное для проведения работ по окрашиванию автомобилей. Одним из ключевых факторов, влияющим на эксплуатационную пригодность покрасочной камеры, является система вентиляции.
Размер вытяжки, напрямую зависит от размера покрасочной

В процессе покраски машины происходит выделение токсичных для человеческого организма испарений из краски и добавленного в нее растворителя, образуется окрасочный туман, ухудшающий видимость и оседающий на кузове транспортного средства. Приточно-вытяжная осуществляет замену отработанного воздуха на свежий, обеспечивая оптимальные условия для покраски машины.

Из данной статье вы узнаете, что собой представляет вытяжка для покрасочной камеры, какими фильтрами она комплектуется и как рассчитать вентиляцию самостоятельно. Также мы приведем инструкцию, следуя которой вы сможете собственноручно обустроить вытяжку в покрасочном боксе.

Типы вентиляционных систем и их сравнение

Окрашивание машины - работа, сопровождающаяся применением токсичных веществ, технология нанесения которых требует соблюдения температурного режима и поддерживания чистоты воздуха на заданном уровне. Вытяжка в не только на безопасность маляра, но и на качество процесса покраски и полимеризации нанесенного покрытия.

Вытяжка для гаража для покраски должна соответствовать следующим требованиям:

  • Температура подачи воздуха при окрашивании - 20-30 градусов, температура воздуха при сушке покрытия - 50-85 градусов;
  • Скорость движения воздушного потока - 1.3-1.5 м/сек (при чрезмерной скорости краска, распыляемая пульверизатором, уносится потоком воздуха, что мешает проведению работ);
  • Кратность обновления воздуха в боксе - 5-150 объемов/час (для точного определения требуемой кратности производится расчет вентиляции производственного помещения);
  • Давление воздуха в боксе - на 20-30 кПа выше, чем естественное атмосферное давление окружающей среды;
  • Нагнетаемый в камеру поток - чистый, без пыли и механических загрязнений (для очистки применяется фильтр для воздуха);
  • Движение потока воздуха - сверху-вниз, либо с минимальным отклонением по вертикали.

Исходя из типа вентиляции покрасочные боксы классифицируются на две группы:

  1. Одномоторные;
  2. Двухмоторные.

Одномоторная вентиляционная камера , выполняющий принудительное нагнетание свежего воздуха в бокс, тогда как выкачка отработанного воздуха происходит естественным образом из-за перепада давления внутри и снаружи камеры. Отверстия подачи размещены в верхней части помещения, поступающий в бокс поток воздуха осаживает окрасочный туман вниз, далее испарения попадают в сопло вытяжки и выводятся наружу.

В двухмоторных боксах вентиляция обеспечивает принудительную подачу и забор воздуха из камеры, что дает эффективную циркуляцию и большую кратность воздухообмена.

Выбирать конкретный тип вентиляции рационально исходя из размеров бокса и объема проводимых в нем работ. Если камера эксплуатируется в течении целого рабочего дня, и через нее проходят десятки машин, имеет смысл установить двухмоторную вентиляцию. В маленьких по размеру боксах целесообразно использовать одномоторные системы - продуктивности будет достаточно, в добавок вы сэкономите на изначальной стоимости оборудования и последующем техобслуживании.

Приточно-вытяжная вентиляция

Разновидностью двухмоторных систем является приточно-вытяжная вытяжка, функционирующая в 3-ех режимах работы:

  1. Циркуляция внутри камеры - воздух выкачивается из бокса, проходит слой фильтров и нагнетается обратно в помещение. Применяется при очистке камеры перед началом покрасочных работ;
  2. Подача извне - компрессор подачи забирает воздух снаружи бокса, фильтрует его и пропускает через теплогенератор, где воздуху придается требуемая температура. Поток подается в камеру, после чего выпускной компрессор выкачивает отработанный воздух наружу. Применяется в процессе покраски автомобиля для устранения окрасочного тумана;
  3. Рециркуляция с нагревом - забирающийся из камеры воздух фильтруется, пропускается через теплогенератор с нагревом до заданной температуры и подается обратно в бокс. Применяется для поддержания температурного режима при сушке поверхности кузова после окрашивания.

Приточно-вытяжная вентиляция требует точного позиционирования входных и выходных воздуховодов, поскольку при неправильном расположении каналов в боксе образуются "слепые зоны", в которых не происходит циркуляция воздуха. В них остаются взвешенные частицы краски - окрасочный туман, впоследствии оседающие на поверхности кузова, что негативно сказывается на качестве итогового покрытия.

Расчет приточно-вытяжной вентиляции заключается в определении объема подачи воздуха, обеспечивающего кратность воздухообмена, необходимую для уменьшения концентрации токсичных испарений краски (ПДК) в помещении до нормативного уровня.


Промышленная покрасочная камера

Величина испарений краски зависит от вида добавленного состав растворителя:

Расчет приточной вентиляции по кратности воздухообмена осуществляется по формуле K = d *S*H , в которой:

  • d - требуемая кратность воздухообмена помещения;
  • S - площадь бокса (м2);
  • H - высота бокса (м).

В действующий нормативных документах не приведены стандарты кратности обмена воздуха в покрасочных камерах, однако специалисты рекомендуют вести расчет приточной вентиляции помещения исходя из кратности 5 (при частичном окрашивании) и 150 (при полном перекрашивании кузова).

Пример расчета воздухообмена в покрасочной камере площадью 4*7 м. и высотой в 4 м. по формуле кратности (с учетом максимальной величины - 100) следующий:

  • K = 150*28*4 = 16800 м 3 /час;

Производители покрасочных боксов учитывают запас подачи воздуха в 25-30%. Заводские камеры аналогичных размеров имеют воздухообмен в 20-25 тыс. м 3 /час (по 800 м 3 /час на каждый м 2 площади бокса).

Расчет обмена воздуха, обеспечивающего снижение ПДК до нормы ведется по формуле: , в которой:

  • W - количество вредных испарений из краски за 1 час работы (мг/ч);
  • Kv - ПДК испарений в воздухе внутри бокса (мг/м3);
  • Kp - ПДК испарений в приточном потоке (при заборе воздуха снаружи камеры = 0).

Вредные испарения за 1 час работы определяются по формуле: W = 1*Kv*V , где:

  • 1 - константа;
  • Kv - нормативное ПДК материала (мг/м3 в час);
  • V - объем бокса.

Вентиляции ведется по формуле: U = d*V , где d - кратность воздухообмена, V - объем бокса. Количество выкачиваемого и нагнетающегося в камеру воздуха всегда одинаково.


После определения воздухообмена производится аэродинамический расчет системы вентиляции, в процессе которого высчитывается требуемое сечение воздуховодов и скорость подачи воздушного потока, с учетом сопротивления фильтрующих материалов.

Фильтры для покрасочной камеры

Отсутствие в подающемся в бокс воздухе пыли и механических частиц - фактор, предопределяющий пригодность камеры к эксплуатации, поскольку загрязнения, попадающие на кузов автомобиля в процессе окрашивания, перечеркивают все усилия маляра.

В зависимости от способа фильтрации боксы классифицируются на две группы:

  1. Сухие покрасочные камеры, комплектующиеся рулонными либо панельными фильтрами грубой и тонкой очистки;
  2. Покрасочная камера с водяной завесой - при подаче поток воздуха проходит сквозь водяной каскад либо резервуар с системой орошения. Водяная фильтрация в них заменяет первичный фильтр грубой очистки.

Фильтры для покрасочных камер по функциональному назначению классифицируются на:

  • Грубой очистки - монтируется на наружном воздуховоде приточной вентиляции, очищает поток от крупных механических частиц;
  • Тонкой очистки - устанавливается на потолке бокса либо на внутреннем подающем воздуховоде, очищает воздух от пыли;
  • Напольный фильтр для покрасочной камеры - устанавливается на вытяжном вентиляторе, очищает выкачиваемый воздух от токсичных испарений краски.

Фильтры для малярных камер - расходные материалы, загрязняющиеся в процессе эксплуатации, вследствие чего снижается их пропускная способность и качество очистки. При техобслуживании бокса выполняется замена расходников, периодичность зависит от материала изготовления фильтра:

  • Картонные фильтры для камеры меняются каждые 2 недели;
  • Стекловолоконные - раз в 40 дней;
  • Потолочные стандарта EU5 - каждые 1000 часов;
  • Напольные - каждые 150 часов.

Приточно-вытяжная вентиляция своими руками


Можность вытяжки подбирается отдельно, в зависимости от размера покрасочной камеры

Вытяжка в покрасочной камере своими руками обустраивается по завершению монтажа коробки бокса. Первый этап установки - создание поднятого подпола и размещение в нем воздухозаборного короба, через который воздух выводится наружу камеры.

Поднятый пол обустраивается посредством заливки бетоном опалубки, в которой предусмотрены канавки для укладки воздуховодов, либо формируется на уже существующем перекрытии. При таком подходе из арматурных прутьев сваривается решеточный пол высотой 20-40 см, внутри решетки укладывается воздухозаборник и подключается к вытяжному компрессору.

Короб приточного воздуховода размещается на потолке камеры, к нему подключается компрессор, сопряженный с теплогенератором либо электрическими ТЭНами, за счет которых осуществляется нагрев поступающего в камеру потока до требуемой температуры.

Для предотвращения "слепых зон" по боковым контурам камеры, от приточного короба по периметру стенок бокса разводятся 8 воздуховодов (по 2 на каждую стенку), осуществляющие горизонтальную подачу воздуха.

Безопасность вытяжки

Покрасочная камера - помещение, с высоким уровнем пожарной опасности. Для ее оборудования допустимо использование исключительно взрывозащищенных вентиляционных установок.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Безопасность эксплуатации бокса достигается за счет следующих факторов:

  • Теплообменник, нагревающий приточный воздух, оборудуется защитным термостатом;
  • Теплоизоляция камеры выполняется из огнестойких материалов - минеральной либо базальтовой ваты;
  • Бокс комплектуется автономной системой пожаротушения;
  • Нагревательные ТЭНы вентиляции заземляются по
  • Воздуховоды комплектуются взрывозащищенными клапанами перекрытия подачи воздуха и обратными клапанами;
  • В местах скопления пожароопасных испарений краски (частицы оседают в нижней части бокса), при необходимости устанавливаются дополнительные воздухозаборники.

Рассчитав вентиляцию в отведенном под малярные работы помещении, проектировщик получает статическую картину, дающую хорошее приближение только в первые дни работы. Фильтры для имеют свойство забиваться, нарушая циркуляцию, снижая эффективность работы приточных и вытяжных вентиляторов. Поэтому размещение потолочных и напольных матов должно предусматривать возможность быстрой замены, а система фильтрации – поэтапное отсеивание частиц.

Воздух с улицы и воздух, выходящий из покрасочной камеры, имеют разный характер загрязнения. Соответственно и эффективная очистка предполагает разные типы фильтрующих материалов на каждом этапе отсеивания. По функциональным характеристикам различают три вида рулонных материалов:

  1. Фильтр грубой очистки – устанавливается снаружи, предназначен для отделения от воздуха крупных частиц.
  2. Тонкой очистки – защита помещения от пыли, устанавливается непосредственно на потолке покрасочной комнаты.
  3. Напольный – защита окружающей среды, а также элементов вытяжного вентилятора от сопутствующих покрасочным работам отходов.

Согласно принятым в Европе нормативам (методика EN 779) грубой очисткой может считаться отделение от воздушного потока частиц размером до 10 мкм (EU1 – EU4). Тонкая очистка предполагает фильтрацию частиц размером до 1 мкм (EU5 – EU9). Однако в зависимости от способа отделения пыли и материала фильтры для покрасочных камер могут прослужить от нескольких месяцев до года. Замена фильтрующих элементов на профессиональных станциях производится один раз за 8-12 месяцев, но обычно владельцы станций не скупятся на дорогостоящие материалы.

Отделение крупных частиц производится обычной полипропиленовой сеткой или их комбинацией. С внутренней фильтрацией дело обстоит сложнее. Некоторые мастера предпочитают обходиться сделанным своими руками фильтром из флизелина, однако его загрязнение происходит очень быстро, так что экономия в этом случае весьма сомнительна. При покупке потолочного очистителя следует обратить внимание на следующие параметры:

  • Класс очистки (индекс EU или F).
  • Средняя удерживающая способность (указывается в процентном соотношении для потока воздуха 3400 м³/ч).
  • Конечный и начальный перепад создаваемого материалом давления (в Паскалях).
  • Огнеупорность.
  • Пылеудерживающая способность.

Хороший фильтрующий материал (сухая очистка), перед падением давления до 80 Па, способен удерживать до 0,3-0,5 кг загрязнений на 1 м². Это результат показывает наиболее распространенный материал для фильтрации входящего в помещение воздуха – полиэфирные волокна. Они скрепляются друг с другом посредством нагрева, а по бокам рулон укрепляется армированной сеткой (иногда рулон прошивается сеткой), качество исполнения которой также влияет на цену. Увеличить эффективность фильтрации может антипилинговая пропитка, к которой пыль просто напросто прилипает.

Напольные фильтры

Фильтрация лакокрасочных материалов, содержащихся в выходящем из камеры воздухе, требует других подходов и наиболее эффективный из них – водяная завеса. Вредные вещества из лакокрасочного тумана легко удерживаются водой, но проектировать камеру со встроенной водяной завесой довольно проблематично и затратно, поэтому чаще в покрасочных боксах применяется гидрофильтр для окрасочной камеры. Как это понятно из названия, активным элементом такой конструкции является бокс с водой. Чаще всего он представляют собой горизонтальную коробку из полипропилена (иногда из оцинкованной стали), устанавливаемую снаружи, на выходных трубах вентиляции.

Растворенные водой вещества нужно удалять, иначе их накопление приведет к тому, что очищаться такой фильтр не будет или просто забьется частицами краски. Для этого в систему циркуляции гидрофильтра окрасочной камеры добавляется специальное вещество – коагулянт. Химическая реакция с ним приводит выпадению растворенных загрязнений в осадок, удаляемый механическим способом.

Два других способа фильтрации – карманные (ФЯК) и картонные фильтрующие системы. Достоинство первых – компактность и способность пропускать большой объем воздуха на м². Картонные системы представляют собой искусственный лабиринт из гофрокартона. Устройство картона таково, что проходящий через него поток образует маленькие завихрения, из которых тяжелые частицы краски вылетают по инерции и прилипают к стенкам карманов (из-за принципа работы такую фильтрацию называют иногда инерционной). Стоит картонная система недорого (3-4 тыс. за рулон в 10 м²), но замены требует часто. Для сравнения, напольный стекловолоконный фильтр, монтируемый обычно в бетонный приямок камеры, обходится примерно в 1-2 тыс. рублей за м².
