Как построить смотровую яму своими руками в гараже быстро и недорого? Смотровая яма в гараже своими руками из кирпича Параметры смотровой ямы.

Сделав в своём гараже смотровую яму, вы намного расширите свои возможности, касающиеся самостоятельного ремонта и обслуживания своего авто. Причём, вопреки общепринятому мнению, ремонтировать машину, стоящую на яме, зачастую гораздо удобнее, чем с использованием подъёмника.
К тому же для постройки смотровой ямы в гараже своими руками вам не потребуется покупки дорогостоящего оборудования. Хотя при размешивании цементного раствора, например, намного удобнее использовать миксер, но, во-первых, он не так дорог, а, во-вторых, все работы можно произвести и вручную.
Но обо всём – по порядку, и, в первую очередь, необходимо определить оптимальные размеры смотровой ямы в гараже.
И ещё – будем исходить из того, что гараж уже построен, то есть применение землеройной техники, которое значительно бы упростило задачу строительства смотровой ямы, исключено.

Все размеры смотровой ямы каждый автовладелец определяет самостоятельно


Начнём с того, что всё, что будет сказано ниже, относится к обычному автолюбителю, владеющему легковым автомобилем и обычным гаражом. Владельцы грузового и пассажирского автотранспорта, как правило, уже имеют свои станции техобслуживания, либо пользуются платными услугами специализированных автосервисов, оборудованных всем необходимым. Поэтому все рекомендации будут касаться размеров смотровой ямы для легкового автомобиля.
Вам же придётся делать всё самостоятельно, включая и расчёт размеров ямы, при этом учитывая размеры гаража и автомобиля, поэтому, не указывая точных размеров, ограничимся рекомендациями, с учётом которых вы самостоятельно произведёте необходимые расчёты.
Прежде всего, определитесь с расположением ямы. Поставленный на неё для ремонта автомобиль не должен мешать закрыванию ворот, упираться в верстак. Вход в саму яму должен быть доступен, и, как минимум, водительская дверь должна беспрепятственно открываться.
Может быть, для соблюдения этих условий придётся произвести перепланировку гаража – перенести верстак, убрать лишние предметы и т.п.

Ширина смотровой ямы

Прежде всего, вам нужно будет измерить расстояния между внутренними поверхностями колёс. Но отступ от краёв колёс до краёв ямы рассчитывайте таким образом, чтобы автомобиль было удобно поднимать домкратом. Не секрет, что днища и пороги современных авто достаточно быстро теряют жёсткость, что затрудняет их подъём домкратом.
Поэтому, по возможности, при расчёте отступа, предусмотрите возможные варианты поддомкрачивания авто таким образом, чтобы домкратом можно было воспользоваться или установив его на край ямы, или на прочную доску, положенную поперёк её.
Кроме того, предусмотрите возможность того, что при смене авто у того окажется меньшая ширина колеи.
Обычно ширину ямы делают 80 см, но, повторимся, вы можете чуть подкорректировать эту величину.

Глубина смотровой ямы

Глубину обычно делают «в рост» человека. Это позволяет заниматься ремонтными работами, не удерживая подолгу спину в «скрюченном» положении, что очень утомляет. При необходимости, во время ремонтов узлов, расположенных более высоко, можно использовать заранее приготовленную устойчивую подставку.

Как выкопать смотровую яму в гараже

Часто копать смотровую яму приходиться вручную


Размеры котлована под смотровую яму определяются материалом, из которого вы решите сделать её пол и стены.
Кроме того, необходимо обеспечить засыпку наружных стенок ямы песком, глиной или граншлаком, а под заливку пола (или выкладку его из кирпича) обязательно нужно подготовить дно котлована, сначала засыпав его крупным гравием или шлаком, а потом – несколькими слоями утрамбованного песка. Если вы планируете оснастить смотровую яму вентиляцией, во время выкапывания котлована позаботьтесь и об обеспечении места для установки вентиляционных труб.
Начало копки может быть осложнено необходимостью удаления покрытия пола гаража (под размер котлована).
Наиболее трудным в этом случае представляется удаление бетонного пола – понадобится и отбойный молоток(либо профессиональный перфоратор), и «болгарка» - для резки арматуры.
Скорость самой копки, в первую очередь, зависит от свойств грунта.
Но перед тем, как перейти к описанию различных способов строительства ям, рассмотрим наибольшее затруднение, могущее стать помехой – это высокий уровень грунтовых вод.

Смотровая яма в гараже с грунтовыми водами

Грунтовые воды в смотровой яме

Высокий уровень грунтовых вод – серьёзное препятствие для постройки смотровой ямы.
Предложим вашему вниманию способы справиться с проблемой, разработанные в народе:

  • яма выполняется как железная коробка, сваренная из листового металла толщиной 5 мм и «якорится» приваренными перпендикулярно швеллерами;
  • вариант тот же, но с выведенной наружу дренажной трубой, вваренной снизу. При этом пол можно сделать двойной, сделав настил из досок выше уровня трубы;
  • сделать смотровую яму из бетона с маркой водонепроницаемости W6, обеспечив дополнительно гидроизоляцию смотровой ямы наиболее качественными материалами;
  • сделать с внешней стороны так называемый «приямок», оборудовав его дренажным насосом;
  • -оборудовать яму дренажным насосом, включающимся автоматически – от поплавкового выключателя.

Смотровая яма из бетона и других материалов

Заливка смотровой ямы бетоном


Заливку следует осуществлять также таким образом, чтобы слой бетона полностью закрывал арматуру.

Постройка начинается с заливки пола. Предварительно его нужно засыпать щебнем, после чего смоченным песком. Общая толщина подсыпки должна составлять около 20 см, причём песок необходимо тщательно утрамбовать.
Гидроизоляцию смотровой ямы лучше всего сделать сразу, до заливки пола, чтобы она защищала весь «бетонный короб». Для этого её укладывают по всему объёму котлована и фиксируют наверху – для чего материал (полиэтилен, рубероид или более «прогрессивное» покрытие) приобретают и укладывают с запасом – чтобы иметь возможность прижать его сверху по периметру ямы.
Далее следует сделать армирование пола смотровой ямы, либо использовав готовую арматурную сетку, либо связав её самостоятельно. Арматуру нужно положить на подставки 5-8 см толщиной – иначе, после заливки, она окажется лежащей на подсыпке и не будет играть своей укрепляющей роли. Заливку следует осуществлять также таким образом, чтобы слой бетона полностью закрыл арматуру.
Бетон легко разравнивается инструментом, представляющим доску, закрепленную под углом на черенке.
Перед началом последующих работ бетонный пол должен «выстоятся», то есть полностью просохнуть. При условии, что работы производятся в летнее время, на это уйдёт около 5-7 дней. В жаркую погоду лучше всего укрыть его плотной синтетической тканью и периодически поливать первые дня два – так вы сможете избежать образования микротрещин и добьётесь максимальной прочности стяжки.

Стены

Кирпичная кладка стен смотровой ямы

Дальнейшие ваши действия зависят от того, из какого материала вы будете возводить стены смотровой ямы.
Наиболее распространённые варианты:

  • смотровая яма из шлакоблоков;
  • смотровая яма из кирпича.

Если вы решили сделать стены ямы из бетона, то необходимо позаботиться о материале для опалубки (и, конечно, для арматуры). Кроме того, вы можете сделать армирование смотровой ямы сразу во весь её размер – так вы добьётесь большей прочности. Но следует учесть несколько нюансов:

  • материал для опалубки (ОСП, фанера) должен обладать достаточной прочностью. Для ориентира – строители при возведении монолитных сооружений из железобетона используют фанеру 18-20 мм толщиной. Впрочем, для заливки смотровой ямы, имеющей меньшую толщину стен, можно воспользоваться 10 мм фанерой, поставив распорки между внутренними стенками не реже, чем через полметра;
  • заливку стен желательно производить «ступенчато» – начиная снизу, в 3-4 ступени. Так, без строительного вибратора, вы добьётесь максимального заполнения раствором пространства между листами опалубки;
  • постоянно следите за тем, чтобы гидроизоляция плотно прилегала к листам опалубки (со стороны бетона) – так вы обеспечите лучшую его защиту и исключите возможные протекания раствора – зачем терять стройматериалы зря;
  • во время заливки последующей «ступени» предыдущую смачивайте водой – для лучшей адгезии и чтобы избежать щелей и протечек;
  • по длине ямы щиты опалубки для смотровой ямы можно стянуть резьбовыми шпильками.

При возведении стен ямы из шлакоблоков или кирпича главное – контролировать их размеры и горизонтальность при помощи строительного уровня. В плане гидроизоляции и прочих требований к качеству их возведение не так сложно. Можно лишь рекомендовать армировать через 2-3 слоя стену, прокладывая меж слоёв арматуру.

Оснащение


Вентиляция

Для сооружения вентиляции достаточно использовать сантехнические ПВХ трубы. Чтобы обеспечить их «врезку» в смотровую яму, достаточно при заливке стен бетоном или закладке кирпичом оставить необходимые по размеру отверстия. Например, при заливке бетоном вставить соответствующие по диаметру обрезки древесины. Высоту приточной трубы рекомендуется делать на расстоянии 15 см от пола, а вытяжку – на расстоянии 25 см от верхнего края.
Многие автовладельцы (и владельцы небольших автосервисов) вообще не делают вентиляции. Для того, чтобы пол в яме был чистым, они попросту засыпают его древесными опилками, что тоже весьма способствует его чистоте и сухости.

Освещение

Для освещения категорически запрещается использования сети 220 Вольт, и это справедливо – в процессе ремонта авто можно по неосторожности «заехать» в осветительный прибор металлическим инструментом, что может закончиться для мастера плачевно. Но и усложнять жизнь, планируя при постройке ямы установку стационарных осветительных приборов, тоже неразумно.
Достаточно вывести под полом (при постройке ямы) несколько розеток от трансформатора 12-36 вольт и сделать в разных местах (согласуясь со своим опытом) источники питания безопасные для жизни. Можно ещё сделать металлические закладные пластины, для светильников на магните.

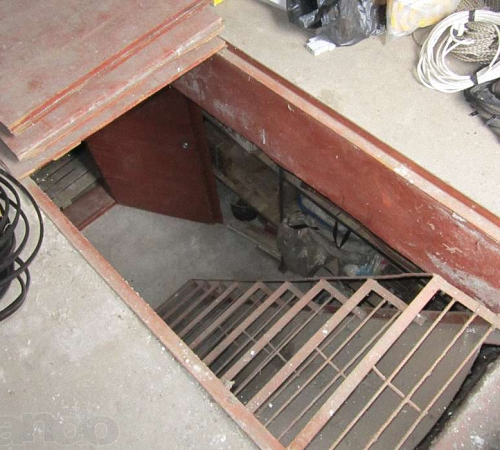

Лестница в смотровую яму

Лестницу, как показывает практика, лучше делать из дерева – при ремонте авто на неё нередко попадают технические жидкости, а с помощью опилок и ветоши деревянная лестница становится «безопасной», то есть нескользкой.

Чем закрыть

Как показывает практика, для этой цели лучше всего подходят обрезки досок 25-30 мм. Но наиболее творческие натуры соединяют эти доски тросом, что позволяет скатать весь настил, подобно коврику.
Впрочем, если яма постоянно «в работе», зачем её закрывать?

Если техобслуживание автомобиля вы делаете самостоятельно, то лучше всего оборудовать в гараже смотровую яму. Она позволяет проводить мелкий ремонт, экономить средства и время на дорогостоящий сервис.

Чтобы можно было эффективно использовать яму для технического осмотра необходимо соблюдение строительных норм и правил при ее обустройстве.

Как сделать смотровую яму в гараже: видео

Перед началом строительства необходимо определить качество почвы и уровень грунтовых вод. Наиболее подходящим является глинистый грунт, так как он не пропускает влагу и может служить естественным гидроизоляционным слоем.

При высоком уровне грунтовых вод смотровую яму оборудуют дренажной системой и погружными насосами, с помощью которых проводят осушение объекта.

Определение размеров смотровой ямы

Для обустройства смотровой ямы в гараже своими руками размеры определяют в зависимости от габаритов вашего автомобиля. Существуют общие требования, руководствуясь которыми производится строительство объекта для технического обслуживания автомобиля.

Однако любой автовладелец может сделать конструкцию смотровой ямы в соответствии со своими желаниями. Например, высоту определить размером 1,5 м или только в свой рост.

Иногда не удается построить яму в полную длину авто, в этом случае она может быть выполнена в половину длины. Во время ремонта легковой автомобиль загоняют передом или задом, в зависимости от неисправности.

Смотровую яму располагают обычно возле одной из стены на расстоянии примерно одного метра. Большую часть гаража занимает оборудование, запчасти и т. п. При устройстве котлована необходимо учитывать толщину стен и глубину стяжки пола.

Материалы и инструменты

Для строительства ямы техобслуживания своими руками потребуются следующие инструменты:

Необходимы материалы:

  • кирпич;
  • цемент, щебень, песок;
  • бетон М200 для заливки основания;
  • прутья арматурные;
  • уголки металлические, ширина 50 мм;
  • доски 400х50 мм;
  • гидроизоляционный материал.

Технология изготовления смотровой ямы

Как сделать смотровую яму в гараже своими руками

Перед началом строительства делается разметка котлована в соответствии с размерами автомобиля. После чего по углам будущей ямы устанавливают колышки, между которых натягивают веревку. Далее начинают копать яму, землю при этом оставляют недалеко от гаража, так как она может понадобиться для утрамбовки и выравнивания основания.

В процессе работы необходимо следить за степенью влажности грунта. Если почва остается сухой, то гидроизоляцию можно не устанавливать. Однако для подстраховки площадь ямы покрывают гидроизолирующей пленкой.

Следующий этап – это выравнивание стен и утрамбовка пола. В процессе работы необязательно добиваться идеально гладкой поверхности, достаточно просто разровнять стены без заметных неровностей. Для устройства пола выкладывают два слоя щебня и один (верхний) из песка по 5 см. Все плотно утрамбовывают с помощью ручной трамбовки, песок при обработке смачивают водой.

После утрамбовки пол выстилают гидроизоляционной пленкой, стыки делаются внахлест по 15 см и сверху проклеиваются двусторонним скотчем. После чего на пол устанавливают утеплитель и армирующую сетку из металлических прутьев. Сверху заливают раствор бетона (М200) слоем от 5 см. Период застывания длится в зависимости от окружающей температуры: при + 20 о С бетон затвердевает до 50% прочности за неделю, а при +17 о С – за две недели.

Монтаж стен, фото

Заливка стен бетоном. Предварительно делают опалубку стен из щитов влагостойкой фанеры (толщиной 16 мм) или ОСП, которые соединяют досками и саморезами. Сначала устанавливают наружные щиты, затем внутренние, расстояние между ними должно быть не менее 15 мм.

Смотровая яма




Между стенами делают распорки во избежание деформации. Внутри опалубки монтируют армирующую сетку. Далее проводится заливка бетона, в процессе которой раствор штыкуют погружным вибратором для бетона. Спустя два-три дня опалубку разбирают.

При односторонней опалубке котлован предварительно покрывают гидроизоляционным материалом. После чего вдоль стен устанавливают один ряд щитов из ОСП плит. Между гидроизолирующим слоем и щитами устанавливают металлическую сетку и заливают это пространство бетоном.

Смотровая яма из кирпича. Периметр котлована покрывают гидроизоляционным полотном. Делается это внахлест, по краям материал прижимают досками. Далее производят кладку стен толщиной в полкирпича. На уровне локтя (примерно 1,2 метра) предусматривают ниши для инструментов. Размеры выемки делают высотой в 3 ряда кирпичей, ее перекрытие изготавливают из досок. В нишу можно вставить металлический короб.

Стены поднимаются практически до уровня пола гаража. Сверху на последний ряд устанавливают металлический уголок с полкой 50 мм, толщиной 5 мм. Полки с одной стороны укладывают параллельно основанию, так как сверху будут располагаться доски, закрывающие смотровую яму. После устройства стен делается заливка пола.

Обустройство металлической ямы для техосмотра (кессона). Одним из способов избежать грунтовых вод – это устройство кессона. Он представляет собой металлический короб, установленный в смотровой яме. Швы кессона герметично заваривают во избежание течи и обрабатывают специальными антикоррозионными составами.

Перед установкой короба необходимо вбить в грунт металлические пруты на глубину 1–1,5 метра, которые приваривают к корпусу кессона за боковые уголки. Таким образом предотвращают опасность «всплытия» конструкции при повышении уровня грунтовых вод. При устройстве кессона котлован приходится сделать немного больших размеров.

Чтобы короб не всплыл, можно просто сделать в его стенке дыру, куда будет заливаться вода при затоплении. В последующем ее приходится откачивать, однако кессон останется на своем месте.

Смотровая яма из дерева. Доски для устройства смотровой ямы необходимо обработать антисептическими и водоотталкивающими средствами. Перед монтажом в котловане дополнительно оборудуют гидроизоляционный слой. Доски устанавливают горизонтально, в узкой части ямы делаются распорки. Сверху закрепляют раму из металлических уголков, дно лучше залить бетоном.

Гидроизоляция смотровой ямы в гараже своими руками

Гидроизоляцию объекта можно осуществить как до устройства объекта, так и после его возведения.

Если уровень грунтовых вод не поднимается выше 2,5 метра, то опасность затопления для смотровой ямы не ожидается. Однако нужно учитывать, что геологическая ситуация может быть изменчивой. Поэтому при устройстве объекта лучше сделать наружную гидроизоляцию.

Для монтажа наружной гидроизоляции применяются специальные пленки или мембраны (акваизол, бутилкаучук и т. д.). Полотнища выстилают по стенам внахлест на 15 см, с заходом на пол гаража в 10–15 см. Для лучшей герметизации стык проклеивают двусторонним скотчем. Пленку нужно расправить таким образом, чтобы она плотно прилегала к поверхности стен.

Материал расплавляют паяльной лампой, в результате чего он более плотно прилегает к поверхности стен и основанию. Целостность пленки не должна быть повреждена, так как в этом случае будет нарушена гидроизоляция смотровой ямы.

Внутренняя гидроизоляция делается с помощью пропитки глубокого проникновения, позволяющая уменьшить гигроскопичность стен. Состав представляет собой грунтовку на основе цемента, содержащего полимерные частицы. Полимеры способны блокировать проникновение влаги сквозь основной материал.

Другой способ гидроизоляции – это обработка поверхности жидким веществом, которое при высыхании создает гидроизолирующий слой. Одним из таких средств является состав для бассейна. Его наносят в два слоя и после высыхания он образует водоотталкивающую пленку, напоминающую резину.

Приямок для сбора воды

Если устроенная своими руками гидроизоляция недостаточно эффективна, можно сделать дренажную систему возле гаража или устройство для сбора воды – приямок. Для чего в смотровой яме с одного конца выкапывают небольшой колодец, который одновременно с основанием оборудуют гидроизоляционным слоем и покрывают бетоном. В колодце также можно было бы установить кессон.

По мере скапливания воды в приямке, ее откачивают с помощью насоса. Для удобства устанавливается датчик наличия влаги , который включает насос в автоматическом режиме. Так как в смотровой яме полностью избавиться от влаги не получится, то пол лучше сделать из деревянного настила, обработанного водоотталкивающей пропиткой.

Утепление смотровой ямы

В целях утепления смотровой ямы используется ЭППС (экструдированный пенополистирол), обладающий хорошей водонепроницаемостью и низкой теплопроводностью. Материал может выдерживать значительные нагрузки.

ЭППС устанавливают между гидроизоляционной пленкой и стеной, толщина слоя пенополистирола должна составлять не менее 50 мм для создания необходимого эффекта. Утеплитель можно укладывать и под бетонную стяжку.

Крышка для смотровой ямы

Крышку изготавливают из металлических листов или досок. Для деревянной крышки подбирают доски из твердых пород дерева (лиственницы, дуба), толщиной более 40 мм. Предварительно их обрабатывают антисептическими средствами для защиты от грибка и влаги. Укладывают доски в проемы металлических уголков, установленных сверху смотровой ямы.

Металлические листы для крышки не очень удобны, так как они подвержены коррозии и тяжелее деревянных. Металлическое покрытие может прогибаться в процессе эксплуатации. Кроме того, использование металла обойдется дороже, чем дерева.

После окончания строительства стены можно оштукатурить или выполнить облицовку кафелем. Таким образом, сделать смотровую яму своими руками не представляет большого труда, если должным образом следовать рекомендациям специалистов.

Устройство смотровой ямы позволяет регулярно отслеживать техническое состояние своего автомобиля. Сооружение может быть использовать и в качестве хранения овощей, для чего в конструкции предусматривают специальные полки и ниши.

Видео: как правильно сделать смотровую яму в гараже

Для долгой и безопасной эксплуатации автомобиля его нужно периодически обслуживать. Поэтому смотровая яма — это приоритетное дополнение для гаража. Мы поведаем вам о том, как правильно выполнить ее обустройство, чтобы проводить ТО с комфортом и хорошим настроением.

Когда и как вести земляные работы

Основные трудности с постройкой ямы возникают при высоком уровне грунтовых вод. Это вынуждает обеспечивать доступ к тыльной стороне стен для выполнения гидроизоляции. Есть много причин начать земляные работы и устраивать смотровую яму еще на этапе заливки фундамента, хотя это, в принципе, можно сделать когда угодно, даже спустя несколько лет эксплуатации. Просто для устройства опоясывающего гидрозамка может потребоваться демонтаж значительной части пола.

Поэтому предлагаем вам вариант с двухслойной обкладкой стен и устройством гидроизоляции в промежуточном слое. В ином случае пол придется демонтировать на 25-30 см шире коробки ямы, а по завершении кладки стен свободное пространство нужно заполнить измельченной и смоченной глиной.

Если же гидроизоляция монтируется между слоями кладки, в полу вырезается внутренний профиль ямы, плюс 50 мм с каждой стороны. После котлован расширяется на 25 см в каждую сторону, таким образом, твердое покрытие пола как бы «нависает» над стенами и сохраняется. Конечно, если пол набран из штучных материалов вроде кирпича или тротуарной плитки, гораздо проще переложить участок пола вокруг ямы, но в случае с асфальтом или бетонной стяжкой рекомендуется сохранить покрытие.

Котлован под яму копается одинаково как для строящегося гаража, так и для используемого. При чистой ширине ямы 80-85 см котлован выйдет 125-135 см, длина соответствует габариту авто, плюс дополнительные полтора метра для заходной части. Глубина котлована выбирается по собственному росту плюс 35-40 см.

Крайне полезный элемент смотровой ямы — поворотная часть сбоку, где размещены ступени для спуска. Существует мнение, что именно Г-образной формы яма и должна быть изначально: более удобный вход и возможность сократить длину ямы в небольшом гараже.

Отливка дна и ступеней

Подсыпка для пола ямы включает глиняный замок толщиной 10 см и 20 см слой керамзита, который трамбуется, просыпается песком и проливается водой. По углам вдоль ямы укладываются две дюймовые трубы, сквозь которые пропущены шнуры, концы которых выведены из ямы и временно связаны. Трубы устанавливаются в нулевой плоскости пола, вымащиваются на цементном растворе.

На полу ямы отливается монолитная железобетонная плита. Армирование проводится сеткой 10 мм профильной арматуры с междурядьем в 10-12 см. Защитные слои — не менее 45 мм с каждой стороны. Состав следующий: по одной части цемента и песка, две с половиной части керамзита, воду добавлять до образования полусухой перекатывающейся массы, гранулы наполнителя должны полностью покрыться цементным молоком. Если заказываете миксер — берите марку 400, оптимально. Бетон подается небольшими порциями и выравнивается рейкой по маякам, по завершении работ маяки выдергивают наверх за шнуры.

Заливка пола: 1 — глина; 2 — керамзит с песком; 3 — арматурная сетка; 4 — бетонная стяжка; 5 — дюймовая труба

Котлован под заходную часть откапывается с довольно крутым (45-60°) наклонным дном, покрытым двумя слоями рубероида с подворотом на боковые стены. Поверх гидроизоляции на пробках монтируются прутья 14 мм профильной арматуры с нижним защитным слоем в 40 мм, боковыми в 70 мм и шагом установки 150 мм. Ступени формируются опалубкой из ОСП или сбитых дощатых щитов высотой до 30 см. Лестница имеет всего 7-8 ступеней по 20-25 см, таким образом, в проекции длина заходной части составляет 150-180 см. Нижняя ступень имеет неполную высоту и часто делается немного шире остальных. Детали опалубки скрепляются общими продольными тетивами и дополнительно упрочняются прямоугольными косынками между собой.

Заливка лестницы ведется в два этапа. На первом заливается ложе: бетон медленно подается с верхней части, пока не достигнет нижней ступени. Пока состав еще «живой», в опалубку ступеней вставляются согнутые буквой Г отрезки штукатурной сетки так, чтобы наружный защитный слой составлял 15-20 мм. Заливка ступеней проводится снизу вверх спустя несколько часов после начала гидратации смеси или на следующий день.

Лучший материал для стен

Заливка монолитного железобетонного кармана видится наиболее простым и малозатратным способом отделки ямы, но так ли это на самом деле? На многих современных станциях ремонта и техобслуживания от такого устройства давно отказались, чтобы не работать подолгу внутри сырого и холодного бетонного мешка. Вместо этого обкладка ямы ведется резанными блоками пенобетона . Преимуществ у этого материала предостаточно: он легкий, теплый, за счет большого размера блоков работа сильно ускоряется.

Кладка начинается с внешнего слоя. Он выполняется резанным пенобетоном толщиной 50 мм, при отсутствии такового в дело идет кирпич, поставленный на ребро. Кладка выполняется по шнуровке и периодически проверяется рейкой длиной в 125 см на предмет схождения стен. Зазор от грунта бутится битым кирпичом или щебнем каждые два ряда, с внутренней стороны следует удалить выступающие остатки раствора. После высыхания черновая кладка и пол покрываются тремя слоями обмазочной битумной изоляции. По еще не высохшему верхнему слою возможна оклейка ямы плитами пенополистирола, если того требует теплотехнический расчет пола.

1 — кладка из пеноблока; 2 — гидроизоляция; 3 — бутовая кладка (битый кирпич или щебень); 4 — уголок 50х50х4

Чтобы стены были ровными и возводились быстро, следует заранее изготовить рамку — каркас из стальных уголков с полкой 50 мм, повернутых внутренним углом друг к другу. Если имеется боковая заходная часть, рамка для нее собирается и монтируется отдельно с отступом в 40 см от каркаса ямы. Но пока кладка не завершена, рамка из уголков будет выполнять роль шаблона, блоки следует выравнивать по ее внутренней стороне.

Сперва кладут первый внутренний ряд: последовательно по периметру ямы, предварительно можно нацарапать на полу линии внутреннего периметра. Когда первый ряд окончен и схема дальнейшей кладки и подрезки доборов известна, стены возводятся по рамке. Сначала укладываются по два угловых камня, они выравниваются водяным уровнем. Далее на стены устанавливают сухие блоки, а на них сверху небольшие пластинки из 10 мм фанеры. Рамка опускается сверху, камни заводятся под нее и выравниваются как в горизонтальной плоскости, так и по высоте.

Не обязательно сверяться по рамке каждый ряд, по одному-два можно пропускать и ориентироваться на реечный уровень. После укладки последнего ряда рамка устанавливается и выравнивается на монтажных клиньях, чтобы верхняя полка была заподлицо с плоскостью пола. Образующиеся зазоры следует сразу заделать цементным раствором. О функциях этой рамки расскажем позже.

Обкладка заходной части

Трудности в составлении схемы раскладки возникают при устройстве боковых стен заходной части. Если имеете возможность нарезать пенобетон — режьте блоки по высоте ступеней минус 10 мм.

Если используете стандартный блок 200х200х400 мм, заранее отливайте ступени лестницы высотой в 275 мм. Начинайте обкладку от нижней ступени, здесь придется подрезать минимальное количество доборов. Каждый ряд должен выходить заподлицо со ступенью, то есть в 275 мм входят:

  • сантиметровый шов раствора;
  • ряд кладки в один кирпич заподлицо с внутренней плоскостью;
  • снова шов раствора
  • ряд в половину стандартного блока.

Мы говорили, что рамки ямы и заходной части не примыкают друг к другу плотно, отступ необходим для заливки армированной полосы заподлицо с полом, обеспечивающей возможность наезда колеса. Рамки соединяются 100 мм гладкими арматурными прутьями. К арматуре на проволоке подвязывается опалубка с сохранением нижнего защитного слоя в 50-60 мм, по бокам зашиваются борта.

Ниши под инструмент и внутреннее рабочее место

В заключение предлагаем несколько полезных дополнений для смотровой ямы. Очень важно, чтобы во время работы весь инструмент был под рукой, и за ним не приходилось наклоняться. Поэтому рекомендуется изготовить две рамки из 50-го уголка, внутренние размеры которых будут кратны размерам используемых блоков. Рамки свариваются полками наружу, таким образом каждая из них окантовывает проем. Располагайте ниши, начиная со второго ряда сверху или ниже.

Заранее проложите отрезки гофрированной трубки с кабелем внутри, чтобы разместить в яме 2-3 пары розеток. Если вы планируете использовать пневматическое оборудование или просто хотите иметь возможность ремонта и подгонки крупных деталей без выхода из ямы, запланируйте устройство крытого кармана глубиной и шириной чуть более метра. В нем можно разместить полки со всем необходимым, небольшой верстак с тисками и компрессор , но обязательно нужно организовать освещение.

Накрывать яму удобно грубо сбитыми дощатыми щитами, вложенными в рамку из уголка. Условно они должны быть квадратными, но одна сторона на 150 мм короче другой, чтобы щиты можно было снять и бросить на пол ямы как поддон, а стопку из нескольких штук использовать как табурет. Не забывайте также, что во избежание распространения плесени стены и щиты нужно сперва обработать антисептиком, а затем воднодисперсионной краской или несмываемой побелкой.

Удобное техобслуживание и мелкий ремонт авто, который можно проводить самостоятельно, можно обеспечить благодаря смотровой яме. В противном случае придется ложиться на спину под машину, что совсем не гарантирует комфорт при обслуживании. Разберемся, как сделать смотровую яму в гараже.

Размеры и глубина смотровых ям могут быть разными. При сооружении такой ямы самостоятельно, нужно исходить из габаритов автомобиля и своего роста. При этом, в смотровой яме должно быть удобно – чтобы было, где развернуться. Но шире расстояния между колесами яма быть не должна.

Обычно яму делают шириной больше восьмидесяти сантиметров. Длину ямы определяют по длине авто, к которой прибавляют 1 м. Такой подход обеспечит удобство при работе. Глубину рассчитывают исходя из собственного роста, прибавляя при этом порядка десяти-пятнадцати сантиметров. Если планируется провести под машиной много времени, помочь может небольшая табуретка или деревянный трап.


Всё описанное не является обязательным, сооружая смотровую яму в гараже своими руками, нужно стараться сделать её подходящей именно для себя.

К вопросу о расположении ямы. Как правило, удобнее сделать яму возле стены, чтобы в гараже можно было установить оборудование, шкафы и т.п., где будут размещаться запчасти.

Материал

Рассмотрим, как правильно и из каких материалов сделать стены смотровой ямы. Стены ямы обычно делают из кирпича, строительных блоков или используют монолитный бетон.


При выборе первого варианта предпочтительнее керамика, как наиболее влагостойкий материал. Стоит помнить о толщине кирпича при определении размеров ямы – после выкладывания стен кирпичом или блоками объём ямы уменьшится.

Выбор материала для стен ямы зависит от грунта. Если он является сухим и плотным – смело выбирайте кирпич. В противном случае необходимо использовать армированный бетон.

Бетонные блоки отличаются стойкостью к влаге. При использовании других блоков потребуется гидроизолирующий материал. Блоки из бетона могут без негативных последствий взаимодействовать с влагой, отличаются прочностью и не будут пучится зимой.

Если смотровая яма заливается бетоном, слой такой заливки должен быть, как минимум пятнадцать сантиметров. Также потребуется армирование бетона проволочной сеткой 0,5 см толщины. Вместо сетки возможно установление каркаса. Для него можно использовать арматуру.


Защищаем от воды

Чтобы надежно защитить яму, нужно провести гидроизоляцию снаружи. Такую гидроизоляцию нужно проводить только в процессе сооружения самой ямы. Для рассматриваемой защиты используют пленку либо мембрану из бутилкаучука или аналогичных материалов. Такую защиту нужно выстилать в несколько слоев, герметично закрепляя стыки. При этом плёнка или мембрана должны хорошо прилегать к стенам.

Для полной защиты от воды яму нужно гидроизолировать изнутри. Для этого стены пропитывают специальной обмазкой. В качестве последней нередко используют специальный состав для бассейна либо грунтовку.

Также от влаги может защитить кессон из металлического листового материала. Конструкция представлена коробом, обработанным специальным составом против коррозии. Увидеть кессон наглядно можно, изучив фото смотровой ямы в гараже с кессоном.

Вентиляция

Естественная вентиляция является неотъемлемым элементом смотровой ямы. Сделать её нужно в процессе сооружения ямы. Вентиляцию в смотровой яме также можно сделать своими руками. Для этого, при работе над полом ямы, в нём делают специальное отверстие для отвода воздуха через шланг. После установки шланга его накрывают крышкой.

Дополнительно

При желании к смотровой яме можно подвести электричество, чтобы был свет. При этом не стоит забывать о безопасности и влагоустойчивости.

Также, в тех же целях, не стоит устанавливать розетки с напряжением более 35 Вольт. Лампы в 220 Вольт использовать нельзя.

Дополнительным элементом будет крыша, которая, как правило, является деревянной. Крыша должна быть надёжной, но, при этом, не слишком тяжёлой. Золотой серединой станет толщина в три см, которая обеспечит надёжность и не вызовет проблем при открывании.

Фото смотровой ямы в гараже

Обустройство смотровой ямы в гараже помогает провести самостоятельный ремонт автомобиля гораздо быстрее и дешевле, без привлечения специалистов. Кроме того, с ее помощью проводят периодический техосмотр различного рода техники. Правильное обустройство смотровой ямы обладает массой преимуществ, однако для его осуществления требуется соблюдать определенную технологию, о которой и поговорим далее.

Преимущества и недостатки обустройства смотровой ямы в гараже

Обустройство смотровой ямы в гараже имеет как положительные, так и отрицательные стороны. В то время, когда сеть станций техобслуживания была развита слабо, смотровые ямы были практически в каждом гараже. При появлении большого количества СТО многие автолюбители отказываются от строительства смотровой ямы прежде всего из-за таких факторов, как отсутствие времени на ремонт автомобиля, скопление излишков влаги в яме, дополнительные временные и материальные затраты на строительство ямы.

Кроме того, повышенная влажность в яме, способствует более быстрой порче автомобиля, так как влага испаряясь из ямы, попадает на нижнюю часть кузова, тем самым ускоряя его коррозию.

Несмотря на это, смотровая яма имеет ряд преимуществ в пользу ее обустройства в гараже. Во-первых, способность самостоятельного ремонта или проверки автомобиля. Данный факт, позволяет сэкономить на поездке в станцию техобслуживания. Кроме того, для некоторых мужчин, проверка автомобиля является неким хобби. Периодическая замена масла, в гараже со смотровой ямой становится вполне возможной в домашних условиях.

Обустройство правильной смотровой ямы в гараже

Если вы все же решили соорудить смотровую яму в гараже, это не всегда представляется возможным, прежде всего из-за высоты залегания грунтовых вод. Если вода, находится от гаража, на расстоянии около 200 см, то сооружение ямы недопустимо, так как придется постоянно выкачивать из нее воду.

Хотя при проведении правильной гидроизоляции и установке дренажной системы, эта проблема вполне разрешима.

Обустройство и установка дренажа требует консультации специалистов, так как даже мельчайшая ошибка приведет к неправильному функционированию всей системы. Если же дренажная система закладывается еще в процессе строительства дома, то вполне реально соорудить смотровую яму. В противном же случае, данная процедура будет слишком затратной и хлопотной.

Если же грунтовые воды находятся слишком высоко, то единственным вариантом станет оборудование смотровой ямы лежачего направления.

Для проверки уровня залегания грунтовых вод потребуется консультация специалистов, хотя вполне реально справиться и без них. Для этого, следует вырыть небольшой котлован, на месте расположения смотровой ямы и измерить, уровень на котором начинает подниматься вода. Вода начнет подниматься во время сильных дождей, поэтому до этого периода яма не подвергается бетонированию.

Размеры смотровой ямы в гараже: особенности проведения расчетов

В соотношении с конструктивными особенностями смотровая яма бывает:

  • комплексной, состоящей из ямы и погреба;
  • узкой, в таком случае, чтобы в нее спуститься достаточно небольшой лестницы;
  • лежачий вариант предполагает пребывание в яме, исключительно в лежачем положении.

Кроме того, данные варианты отличаются различными модификациями ям. Размер стандартной смотровой ямы в гараже зависит, прежде всего, от количества людей, которые будут в ней находиться, от размера самого гаражного помещения, от типа автомобиля или другой техники, которая будет находиться в гараже.

При наличии нескольких автомобилей, лучше использовать классический вариант, который предполагает такие размеры:

  • ширина смотровой ямы в гараже - от 80 до 100 см;
  • глубина смотровой ямы в гараже - около 170-200 см;
  • длина смотровой ямы зависит от длины гаража и составляет минимум 160-200 см.

Перед планировкой смотровой ямы следует учесть индивидуальные особенности строения, которые повлияют на определение размера и конфигурации ямы. Яма выкапывается с припусками, которые в длине и ширине составляют около сорока сантиметров, а в высоте, около двадцати. При необходимости в проведении утепления стен, следует увеличить размер ямы на размер материала, из которого будет изготовлен утеплитель.

Как сделать смотровую яму в гараже: начальный этап

После обустройства необходимого котлована и после его настройки до первого дождя следует немаловажный процесс - сооружение пола смотровой ямы. Если придерживаться всех технологических моментов, связанных с проведением данного процесса, то проблемы с накоплением излишней влаги не появятся.

В первую очередь, смотровая яма нуждается в естественной вентиляции, поэтому при обустройстве пола следует побеспокоиться о наличии отверстия, через которое будет проходить шланг в виде воздуховода.

Данный шланг закрывается с помощью крышки, а вводится минимум на двадцать сантиметров. Далее производится подготовка бетонной подушки, которая состоит из двух слоев. Сначала насыпается гравий, толщиной в минимум десять сантиметров, а затем песок, толщиной около шести сантиметров. Благодаря этому обустраивается дренажная система, которая отвечает за отвод влаги из ямы.

Каждый из ранее засыпанных слоев требует тщательной утрамбовки и выравнивания. Для этих целей используется специальный инструмент и вода.

После этого, на нее укладывается металлическая арматура, а поверхность заливается бетонным раствором. Когда бетон высохнет, производится укладка еще одного гидроизоляционного слоя, и только после этого, яма проходит финишную отделку либо обработку теплоизоляционными материалами.

При слишком глубоком заложении грунтовых вод, возможен вариант укладки пола в смотровой яме кирпичом.

Гидроизоляция смотровой ямы в гараже: особенности проведения

Современный рынок строительных материалов предлагает огромное количество гидроизоляционных материалов разной формы, размера и назначения. Главными требованиями к материалу для гидроизоляции смотровых ям выступает эффективность и высокое качество работы при умеренной стоимости.

Поэтому, исходя их данных критерием, предлагаем ознакомиться с основными вариантами, помогающими осуществить гидроизоляцию смотровой ямы:

  • полимерная однослойная мембрана - толщина данного материала составляет около двух миллиметров, он отличается долговечностью и высокой стойкостью, но в то же время, данный вариант отличается наивысшей стоимостью, кроме того, для монтажа мембраны потребуется наличие специального оборудования и инструментов для работы с ним;
  • материалы на основе битума в виде рубероида или битумной смазки - отличаются доступной стоимостью и простотой монтажа, длительность эксплуатации данного варианта гидроизоляции составляет минимум 15 лет, но при этом, не потребуется нанимать специалистов, материал имеет рулонную форму, легко укладывается и разрезается, для склеивания стыков его нагревают или используют битумный растворитель;
  • смазка для гидроизоляции смотровой ямы отличается невысокой стоимостью, легкостью нанесения, для ее установки следует предварительно смочить поверхность водой.

Выбор утеплителя для смотровой ямы в гараже

Процедура утепления смотровой ямы является нераспространенным вариантом, который требуется проводить лишь в случае наличия дополнительных материальных средств, и при работе в отапливаемом помещении гаража.

Утепление сократит количество электроэнергии, которое требуется для отапливания гаражного помещения. Материал в виде утеплителя приклеивают на стену и пол ямы. После его установки стены проходят финишную отделку.

Среди большого количества утеплителей лучше всего отдать предпочтение пенополистиролу, который отличается такими преимуществами:

  • длительность эксплуатации;
  • высокая устойчивость перед тепловыми потерями;
  • влагоустойчивость;
  • доступная стоимость;
  • пожарная безопасность.

Учтите, что материал для утепления пола выбирается более плотный, чем для стен смотровой ямы.

Как построить смотровую яму в гараже: технология работы со стенами

В процессе возведения стен смотровой ямы имеется два варианта дальнейших действий:

  • бетонирование;
  • кирпич.

После этого, на стены укладывается плитка или другие отделочные материалы.

Перед укладкой кирпича или заливкой бетона следует провести ряд подготовительных работ, которые состоят в нанесении глины на поверхность стен, укладке плотной пленки в виде гидроизоляции, установке опалубки, толщина которой составляет около 12 см.

Учтите, технологические нюансы, связанные с проведением данных работ:

  • для того, чтобы колесо автомобиля случайно не попало в смотровую яму следует позаботиться о наличии в ней страховой рейки, кроме того, она предотвратит попадание влаги и грязи от автомобильных колес;
  • смотровая рейка имеет т-образную форму, для ее изготовления требуется металл, который фиксируется на поверхности опалубки, и является опорным элементом, на который надевается крышка;
  • кроме того, не лишним станет обустройство выступов и ниш в стене, на которых удобно будут располагаться разного рода принадлежности.

Смотровая яма в гараже своими руками - обустройство освещения и крышки

Освещение в смотровой яме необязательно, так как достаточно использования переносного фонаря или лампочки. Однако, если смотровая яма используется слишком часто, то лучше этот момент предусмотреть заранее.

Максимальное напряжение розетки, которую устанавливают в смотровой яме должно быть 35В. Кроме того, в связи с повышенной влажностью, она должна быть высококачественной и влагоустойчивой. Использование стандартных двести двадцати вольтных ламп в смотровой яме запрещено, так как они несут угрозу для жизни человека, который работает в яме.

При выборе осветительного прибора, следует исходить из мощности розетки, под которую разработаны специальные виды ламп.

Завершает работу по обустройству смотровой ямы установка крышки, которая изготавливается чаще всего из дерева. Минимальная толщина материала составляет 3 см, так как слишком массивные доски будут тяжело подниматься.

Существует несколько вариантов изготовления крышки для смотровой ямы:

  • при использовании металлического уголка, для изготовления крышки потребуется несколько щитов на небольших роликах, именно с их помощью щиты сдвигаются между собой, Для каждого щита предназначена деревянная планка, ширина которой составляет около 25 мм;
  • при наличии всего лишь двух уголков, зафиксированных по контуру, для изготовления крышки используется два щита, которые располагаются на разных участках, на подвижном щите производится установка роликов, а на крайних частях планок - ограничителей, таким образом, при сдвигании щита, яма открывается наполовину;
  • крышки, которые открываются по роллетному принципу, изготавливают из дерева, толщиной около 4 см, и длиной, в зависимости от ширины ямы, каждая доска обрабатывается таким образом, чтобы соорудить на ней пазовой отверстие, в них, устанавливается металлический трос, между которым производится монтаж пружин, при легком надавливании на ручку яма открывается, данная крышка отличается удобством, но в процессе ее изготовления следует е обработать антикоррозийным составом и гидроизоляционным раствором.

Как залить смотровую яму в гараже

Как уже говорилось ранее, что стены смотровой ямы изготавливаются из бетона или кирпича. Первый вариант менее затратный материально, но требует более высоких временных вложений. Бетонные стены отличаются более высокой прочностью, долговечностью, надежностью.

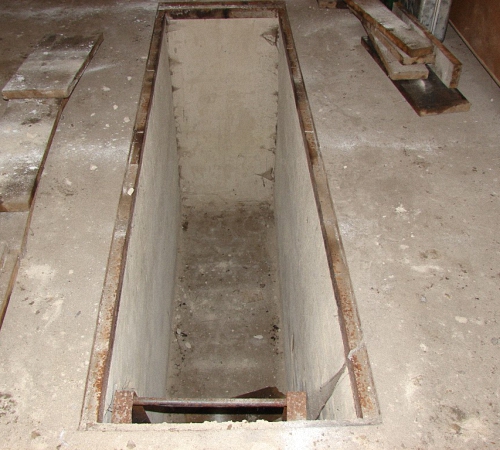

Смотровая яма в гараже фото:

После уплотнения щебня начинается обустройство бетонного пола, его высота составляет около шести сантиметров. Предварительно пол нуждается в проведении армирования. Для этих целей используется проволочная сетка с размером ячеек в 15х15 см.

Для приготовления одного кубометра бетона потребуется наличие:

  • трехсот килограмм цемента, марки более чем 400;
  • 700 кг песка;
  • 200 литров воды;
  • 1200 кг щебня.

Если замес бетонной смеси производится вручную, то воды следует класть больше. При использовании бетономешалки пропорции сохраняются.

При увеличении воды в составе бетонной смеси следует добавить немного цемента. Данный вариант бетона отличается хорошей прочностью и долговечностью.

Оптимальная толщина стен составляет около пятнадцати сантиметров. Для приготовления раствора потребуется наличие:

  • 350 кг цемента;
  • 660 кг песка;
  • 1200 кг щебня;
  • 210 литров воды.

Для бетонирования стен следует соблюсти технологию послойности. То есть бетонный состав наносится слоями. Высота каждого яруса не должна превышать тридцати сантиметров. Для уплотнения состава следует использовать штыковую лопату или глубинный вибратор по бетону.

Обустройство стен смотровой ямы требует проведения армирования, с помощью такой же сетки, как и на полу. Сетка устанавливается полосами, так же как и укладывается бетон. После проведения работ бетон оставляют на три дня, а далее снимают опалубку.

Смотровая яма в гараже видео:
