Лайтбокс это такая коробка, которая внутри себя рассеивает свет, отражает от стенок, и применятся для предметной фотосъемки. Вот по такому великолепному сложному чертежу будем собирать.

Вот, собственно, листы пенопласта из которых и сосотоит лайтбокс. Купил в леруа рублей за 70.

Из них режем квадраты 35*35. 7 штук. Зачем 7, если у куба 6 граней? Вот такой же вопрос я задал себе, когда увидел в руках 7 квадратов. В одном из квадратов режем отверстие, через которое будет вестись съемка.

Все это при помощи уголков из того же леруа и клея склеиваем в куб. Кроме передней стенки с отверстием.

Переднюю стенку крепим сверху петлями. И все. Чтоб ее можно было всегда откинуть наверх и поковыряться внутри.

Внутри сглаживаем нижний стык листом ватмана. Приклеиваем вот так.

Рекомендую внутри еще пару доработок. Магнит вверху задней стенки (два магнита, один приклеен, другой нет) чтоб можно было менять фон, прикрепляя его так, и магнитик прилепленый сверху, на котороый можно намагнитить крючок, для подвешивания кулонов. Почему магнит? Можно крутить потом как угодно. Это по желанию.
Результат:

Теперь освещение. Я хотел, чтоб установка была регулируемая, разборная и ДЕШЕВАЯ.
Поэтому купил 2 самых дешевых прожектора на 10 ватт и два прожектора на 20 ватт. Пару ПВХ труб, уголки и всякие сопутствующие детали. Собираем по такой схеме:

С помощью ножовки отпиливаем то, что нужно. Нагревая по кругу конец трубы, до состояния "блин, ну пора по ходу", втискиваем их в уголки. Они все равно не склеются, потому что для этого нужно нагревать обе детали одновременно, а аппарата у меня нет, ну и не надо, ну и пожалуйста. Поэтому они оттуда будут вылетать, но это мы решим.

Трубы после втискивания выглядят вот так

Уголки, идущие на вертикальные стойки мы разрезаем, как показано, и надеваем на них хомуты с барашками. Расскажу потом зачем. Все остальные места скреплений мы провинчиваем саморезами, чтоб они не разваливались.

Вставляем вертикальные балки. Для эстетики запаиваем их сверху заглушками. Это очень важно.

Берем крепежи. Отмеряем необходимое расстояние, привинчиваем их к прожектору. Конечно, при расчете конструкции, надо учитывать расстояние между крепежными отверстиями на скобах прожектора.

На теме электроподключения я останавливаться не буду, если кто не в состоянии два провода скрепить, то он до сюда точно не дочитал.
Крепим!

Все регулируется, все надежно, все разбирается!

А вот так все в сборе. Маленькие прожекторы для штрихов.
Чуть света убрать, чуть добавить. Можно прям сверху положить.

А вот такие кадры получаются. Снято на телефон, без обработки, и телефон не самый клевый (ксяоми)

Увлечение фотографией - достаточно дорогостоящее удовольствие. всегда была востребованной, например, в фотобанках, а также актуальна для тех, кто увлекается хендмейдом и хочет показать свои работы во всей красе. Для качественной предметной съемки вам потребуется лайтбокс, который легко сделать своими руками.

Лайтбокс смешивает и рассеивает направленный свет, который формируется световыми приборами, создавая бестеневой рисунок предмета и концентрируя внимание зрителя непосредственно на объекте. Его назначение вполне ясно, а процесс изготовления своими руками довольно прост и занимает не больше получаса.

Для изготовления лайтбокса нам понадобится:

• картонная коробка
• лист ватмана (размер зависит от величины коробки)
• скотч
• клей (карандашный или ПВА)
• линейка
• бумажный нож и ножницы
• бумага для флипчарта
• 2 светильника-прищепки
• 2 энергосберегающие лампы белого света

Делаем лайтбокс своими руками

Берем картонную коробку. Размер зависит от предметов, которые вы будете фотографировать в лайтбоксе.

Обрезаем лишнее с помощью ножниц и канцелярского ножа.

У нас получается такая конструкция.

Обрезаем ватман, если он слишком большой для коробки.

Убедившись, что силовые кнопки плохо держат ватман, мы решили воспользоваться клеем и скотчем, несмотря на то, что конструкцию нельзя будет разобрать.

Крепим ватман на любой клей, либо скотчем.

Конструкция уже становится похожей на лайтбокс.

Обрезаем бумагу для флипчарта. Она достаточно тонкая, чтобы пропускать свет.

Совет: Вы можете использовать любой светорассеивающий материал, например, скатерть.

Накрываем ей прорезы в коробке.

Можно использовать обычные светильники-прищепки, купив к ним энергосберегающие лампы белого света.

Также можно использовать бытовые галогенные прожекторы. Но если лайтбокс небольшой, достаточно будет настольных ламп с гибкой ножкой.

Имейте в виду, что галогенные прожекторы быстро нагреваются, можно обжечь руки или спалить квартиру. Поэтому не оставляйте их включенными на длительное время.

Теперь можно приступать к предметной съемке. Результат наших усилий:

Лайтбокс в переводе с английского – световой короб. Он широко используется как элемент наружной рекламы и вывесок. Во многих городах лайтбоксы установлены в таком количестве, что можно отказываться от уличных фонарей.

Преимущества такого носителя очевидны: высокая надежность, низкая стоимость в производстве. Тем не менее цена готового изделия стартует с нескольких сотен долларов.

Изготовление лайтбокса своими руками на светодиодах позволит существенно сэкономить бюджет.

Конструкция светового короба на светодиодах

Некоторые производители под видом новых технологий используют экономически неоправданные решения в производстве, например PVC отражатели, световые модули на основе большого количества светодиодных кластеров. Это значительно удорожает конструкцию без существенного влияния на эксплуатационные характеристики.

Рассмотрим простую и доступную конструкцию лайтбокса.

Для самостоятельного изготовления лайтбокса нам понадобятся:

• Лист тонкого (8-10 мм) акрилового стекла с минимальным коэффициентом преломления;
• материалы для каркаса;
• крепёжные элементы (соединительные уголки, саморезы);
• светодиодная лента повышенной яркости;
• лист ПВХ для задней и боковых стенок;
• инструменты (дрель, отвёртка, пила).

Конструкция каркаса

Каркас должен обеспечивать хорошую жёсткость конструкции. Для небольших размеров конструкции в качестве супербюджетного варианта можно использовать даже обычную доску либо мебельную плиту.

При изготовлении более массивных лайтбоксов лучше использовать стальной либо алюминиевый профиль. Главное обеспечить устойчивость конструкции к атмосферным воздействиям, если короб находится вне помещения.

Передняя панель

Для изготовления передней панели используются прозрачные материалы – силикатное стекло, акриловое стекло, прозрачный ПВХ лист. У ПВХ наименьший коэффициент преломления, но и самая высокая цена.

Наиболее практичным вариантом является акриловое стекло. Оно дороже силикатного, но значительно устойчивее к ударам и нагрузкам. Впрочем, при создании небольшого короба площадью до 0,5 м.кв возможно использовать и обыкновенное оконное стекло толщиной 3-4 мм.

Корпус светового бокса

Корпуса всех лайтбоксов изготавливают из листового поливинилхлорида (ПВХ). По соотношению цена/надёжность этот материал вне конкуренции.

Основное требование к материалу – достаточная механическая прочность, светонепроницаемость, устойчивость к атмосферным явлениям и защита внутреннего содержимого бокса.

Конструкция светоизлучающих элементов

Для подсветки светового короба используют светодиодные модули либо светодиодную ленту. С появлением компактных лент повышенной яркости применение светодиодных модулей экономически не выгодно.

С целью равномерной подсветки светодиодную ленту монтируют в один-два ряда по внутреннему периметру короба. Внутренность самого короба должны быть покрыта материалами с высоким светоотражающим коэффициентом. Можно рассмотреть использование для этой цели обыкновенной белой глянцевой краски либо белой самоклеющейся плёнки.

Процедура изготовления светового короба:

Вы занимаетесь рукоделием и вам нужны качественные фотографии ваших изделий? Или вы просто увлекаетесь предметной съёмкой, но пока на любительском уровне и всех необходимых инструментов для этого нет? Как бы то ни было, вашим верным помощником станет лайтбокс, сделанный .

Вконтакте

У этого предмета есть много названий - «фотобокс», «фотокуб», «световой короб». Называйте как хотите, но сделав лайтбокс своими руками, вы поймёте, что это импровизированная мини-студия, с помощью которой можно получить качественные фото в домашних условиях. Лайтбокс представляет собой куб , на пять сторон которого натянута белая или неплотная ткань. Они рассеивают свет и избавляют от резких теней, что позволяет сфокусировать внимание зрителя непосредственно на самом предмете съёмки.

Из чего сделать световой короб?

Для изготовления светового короба вам понадобятся такие подручные материалы:

Фотобокс своими руками. Мастер-классы

Лайтбокс из коробки

Размер коробки будет зависеть от того , что вы собираетесь снимать. Если это миниатюрные изделия, например, бижутерия, то большая коробка вам ни к чему. Она попросту будет занимать лишнее пространство. Но если вы снимаете различные товары для интернет-магазина, то тут лучше использовать основу побольше.

Фотобокс из пластиковых труб

Ещё один способ сделать фотобокс своими руками - это использование пластиковых труб . Способ этот более сложный и потребует определённых навыков и инструментов, но выглядит такой бокс намного эстетичнее .

Световой короб из пенопласта

Самый простой и наиболее практичный световой короб можно сделать своими руками из листов пенопласта, таких, что используют для отделки потолков. Всего вам понадобится четыре листа.

1. С помощью скотча склейте между собой три листа пенопласта буквой П. То есть должны получиться задняя и боковые стенки.
2. Ещё один лист расположите сверху, но присоедините его только к одной из боковых сторон, чтобы получилось подобие крышки, и верхний лист открывался и закрывался.
3. Откройте верхнюю сторону и прикрепите бумагу к задней стенке. Можно просто немного загнуть лист и он уже будет держаться на каркасе. Бумага должна быть такого размера, чтобы закрывала ещё и дно фотобокса. Закройте верх, чтобы не выпускать свет.
4. Установите лампы.

Практичность такого светового короба заключается в том, что если бумага запачкалась, вы хотите сменить цвет фона или сделать его фактурным, то достаточно лишь открыть верхнюю стенку и прикрепить другой лист. Таким же образом можно вешать различный декор, который дополнит композицию.

По данному мастер-классу можно сделать более дешёвый вариант лайтбокса из плотной бумаги, например акварельной, картона или деревянных досточек.

Готовые лайтбоксы стоят несколько сотен долларов , но затратив минимум средств и усилий, вы сможете своими руками сделать маленькую фотостудию у себя дома. Самыми дорогими из всех материалов будут хорошие лампочки с ярким белым светом. Для качественных фотографий не стоит экономить на свете.

С фотобоксом вам больше не нужно ждать хорошей солнечной погоды и снимать только при дневном свете. Да и время на обработку фотографий значительно сократится. Не нужно настраивать баланс белого, контраст, убирать резкие тени или, как бывает в некоторых случаях полностью менять фон, что требует особых навыков при работе в графических редакторах. Ещё одним плюсом является то, что на качество фото не будут влиять окружающие предметы, которые порой очень сильно могут искажать цвета фотографируемого предмета.

Если вы используете световой короб и умеете грамотно составлять композиции, то даже снимки, сделанные на мобильный телефон, мало чем будут отличаться от студийных фото. Так что не стоит тратить большие деньги на то, что можно с лёгкостью сделать своими руками при помощи подробных мастер-классов.

(и несколько других, которые будут добавлены в статью позже). Учитывая, что по основной своей деятельности занимаюсь предметной фотосъемкой, тема фотобоксов (или лайткубов) не могла пройти стороной.

Бокс есть бокс, т.е. само по себе устройство представляет из себя куб из ткани, натянутой на металлический каркас. Фотобоксы бывают разных конструкций и мы сегодня рассмотрим конкретно Falcon Eyes PBF-60AB , который имеет свои особенности.

Для чего нужен фотобокс

Фотобокс нужен для того, чтобы начинающий фотограф мог легко избавиться от лишних бликов и сделать тени более мягкими, таким образом улучшая внешний вид объекта на снимке.

Конструкция фотобокса

Фотобокс состоит из металлических рамок с натянутой на них белой тканью - рассеивателем.
Количество белых тканевых сторон может быть разное, как и возможность их отсоединить для различных нужд фотографа.

В фотобоксе Falcon Eyes PBF-60AB три стороны - белые тканевые рассеиватели. Четвёртая сторона, она же задняя — может быть любого цвета. Исходно она чёрная и не отстегиваемая, но может с помощью дополнительных бархатных фонов стать красной, синей или белой.
Размер данного фотобокса 60 х 60 х 60 см. Для большинства предметов - в самый раз.

Как работает фотобокс и что в нём можно снимать

Объект съемки помещается внутрь фотобокса, примерно в его центр. Можно ставить объект съемки прямо на стол, а можно на какую-нибудь подставку, которую впоследствии удалить в фотошопе.
Освещение можно использовать любое: обычные лампы накаливания, флюоресцентные, галогенные или светодиодные. Также можно использовать накамерные (не встроенные в камеру) вспышки.
Сам светотеневой рисунок можно изменять, перемещая лампы вдоль стенок фотобокса и устанавливая их под углом.

Объект съемки можно поворачивать разными сторонами, чтобы запечатлеть все возможные ракурсы спереди, а можно снимать сверху.

Особенно легко в фотобоксе получить чёрный фон. Для этого достаточно использовать черную ткань или чёрный бархат, если имеется под рукой. Ткань нужно расправить, чтобы складки не блестели.

фотосъемка на чёрном фоне в фотобоксе

Особенно удобен фотобокс при съемке полуглянцевых и глянцевых предметов. Здесь сказывается то, что он перекрывает большую часть пространства вокруг предмета.

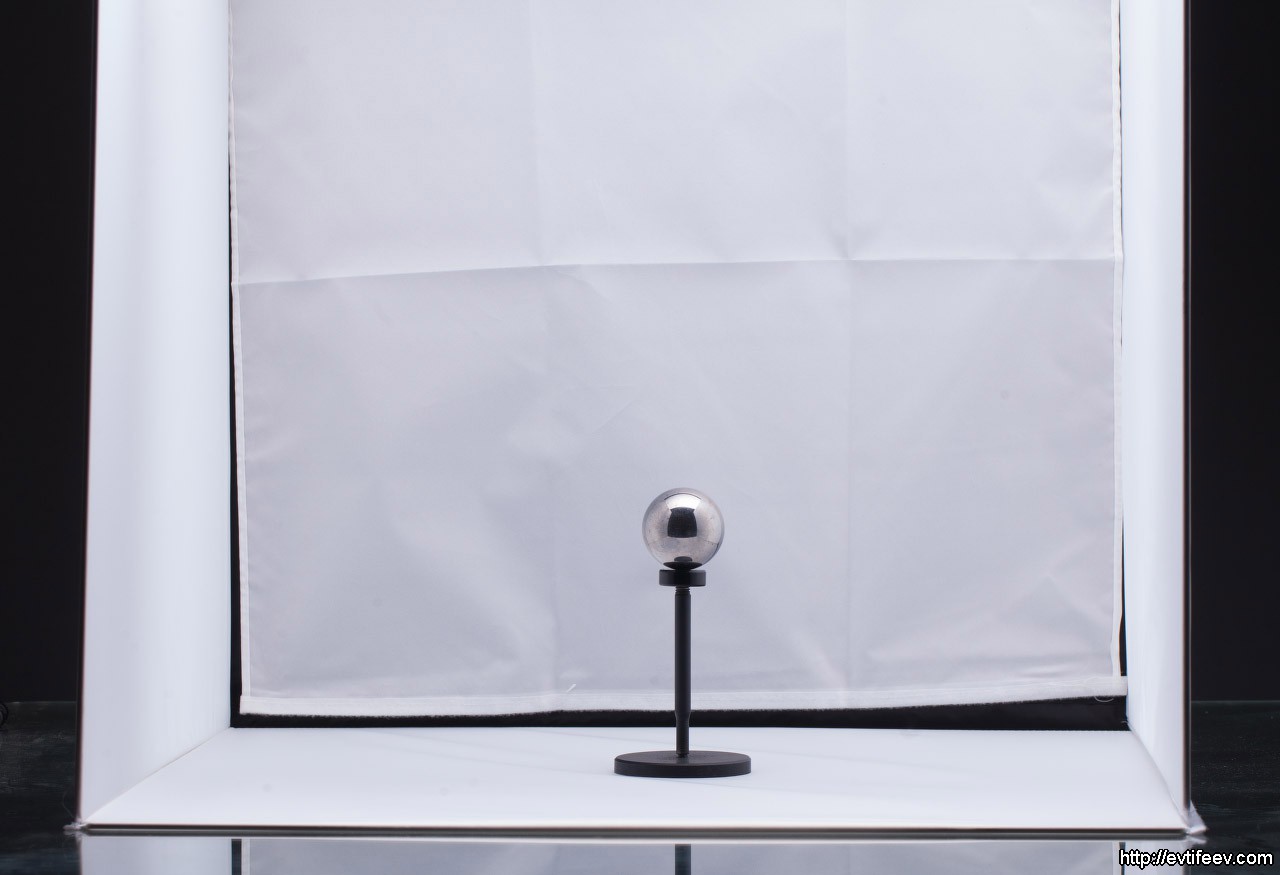

Чтобы показать как распределяются блики я сфотографировал полированный шар.

Как видите, фотобокс устраняет почти все блики. Яркая часть сверху от источника света. Она не «выбита» в белый, она просто очень светлая.
На фото в центре чёрное пятно (угловатой формы) - видно отверстие фотобокса, в котором отражается моя фотостудия и я в том числе. Туда свет от вспышки не попадает и потому всё выглядит чёрным. Если вы будете снимать глянцевые предметы, то всегда в центре будете видеть это черное пятно. Чем дальше вы будете с камерой от объекта съемки — тем пятно меньше. Полностью его не избежать т.к. вы находитесь перед предметом, но можно его уменьшить, чтобы было легко его заретушировать.

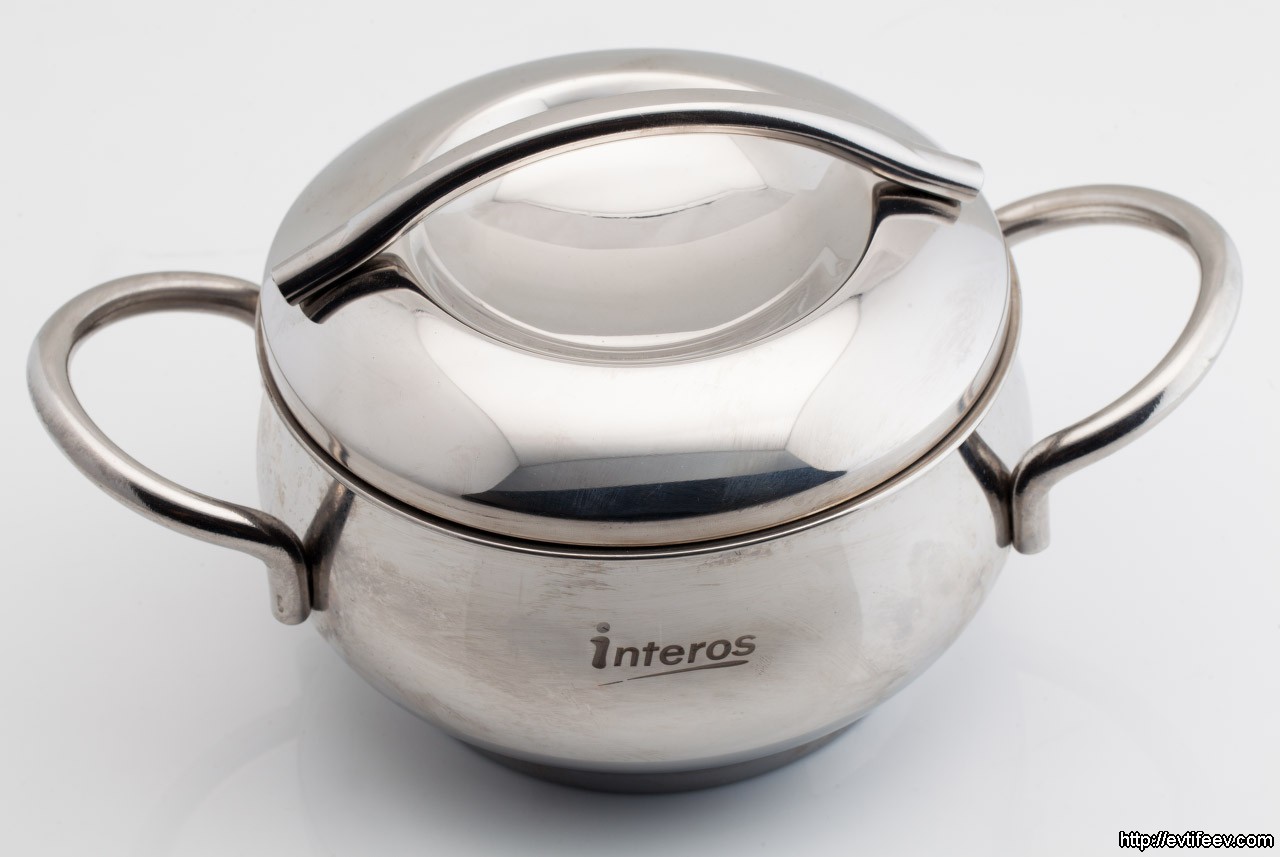

Я решил испытать возможности фотобокса с одним из самых сложных предметов такого рода — хромированной кастрюлей.

Для того, чтобы сделать чёрное пятно в центре поменьше и, соответственно, уменьшить время на удаление этого пятна в фотошопе я удлинил стенки фотобокса ватманом.

Такие границы разных материалов на корпусе кастрюли уже легко «лечатся» в фотошопе.
Если взять второй фотобокс для удлинения конструкции, то и границ видно не будет.

В качестве эксперимента я сделал снимки с более модного ракурса.
