Что такое цанговый зажим (или патрон) и как его сделать своими руками? Инструкция по сборке самодельной дрели Патрон для бормашины своими руками.



Всем привет, в этой инструкции мы рассмотрим очень простой и дешевый вариант изготовления самодельной бормашины. Из самого дорого тут можно считать, разве что, моторчик, но найти его не должно составить у вас большого труда. Что касается гибкого вала, то он тут тоже самодельный. Делается гибкий вал из обычного велосипедного тросика и куска шланга.


Такой простой самоделкой вы можете проводить различные мелкие работы. Это резка, шлифовка, сверление и многое другое. В зажимной патрон можно устанавливать массу, как покупных насадок, так и делать их своими руками . Итак, приступим к изготовлению.

Материалы и инструменты для самоделки:

Материалы:
- обычный CD-диск;
- ;
- кусок ПВХ-трубы;
- моторчик 12В ();
- ампула от гелевой ручки (трубочка);
- металлический стержень;
- ;
- суперлклей;
- тросик от велосипеда;
- изолента;
- краска;
- пищевой пластиковый контейнер;
- кусок фанеры;
- тонкий листовой металл;
- выключатель;
- набор режущих дисков;
- блок питания и разъем для него;
- резиновая трубка.

Инструменты:
- канцелярский нож;
- клеевой пистолет;
- отвертка;
- дрель.

Процесс изготовления бормашины:

Шаг первый. Сборка ручки гибкого вала
Начнем с ручки гибкого вала, это самая сложная часть самоделки, впрочем, сложного тут по сути ничего нет. Ручка состоит из двух частей, начнем с первой. В первой части ручки находится металлическая ось, на которую устанавливается зажимной патрон. Берем пластиковый диск или другой материал и изготавливаем 3 кругляка по диаметру пластиковых труб, это будут своего рода заглушки.

Далее, вам понадобится ампула от гелевой ручки или другая подходящая трубочка. Ее внутренний диаметр должен быть таким, чтобы в нее можно было без труда вставить тросик. Просверлите в заглушках отверстия по диаметру трубочки и соберите конструкцию. Все собирается на клею, автор использует суперклей.










Теперь нам будет нужен металлический стержень, устанавливаем его внутрь первой половины ручки. С одной стороны устанавливаем зажимной патрон, он фиксируется винтом. А с другой стороны с помощью суперклея крепим кусок пластиковой трубочки. В итоге мы получаем ось, которая не может выскочить вперед и назад, то есть с обоих концов есть упоры. Тут желательно подложить упорные шайбы и уменьшить люфт.










Первая часть ручки готова, можно изготавливать вторую. Она делается подобным образом, только заглушка ставится лишь с одной стороны, а в заглушку вклеиваем кусок трубочки. Можно крепить тросик! Проводим его через вторую часть ручки и наносим на кончик тросика горячий клей. Быстро, пока клей не высох, вставляем кончик тросика в трубочку, установленную на металлической оси. Вы можете зажать край трубочки плоскогубцами, чтобы все держалось надежно.

Теперь склейте обе половинки ручки суперклеем. Сверху автор укрепляет место стыка с помощью изоленты. Ручка готова! При желании ее можно покрасить, как это сделал автор.


















Шаг второй. Устанавливаем двигатель
Для установки двигателя понадобится кусок фанеры, берем моторчик и крепим его к основе с помощью самодельных хомутов из тонкого металла и саморезов. Чтобы к валу моторчика можно было подключить тросик, закрепите на валу кусок пластиковой трубочки.








Двигатель можно устанавливать в корпус. В качестве корпуса автор использует пластиковый контейнер. Это дешево, удобно и общедоступно. Перед установкой мотора припаяйте к контактам провода.














Мотор установлен, можно подключать проводку. Электрическая цепь состоит из выключателя, а также разъема для подключения блока питания. Вырезаем под них места и устанавливаем. Припаяйте провода к нужным контактам.

В завершении вам нужно напротив вала установить еще одну трубочку. Автор вклеивает ее с помощью горячего клея с обеих сторон, чтобы все держалось надежно.

Шаг третий. Окончательная сборка самоделки
Наша бормашина почти готова, осталось только соединить два узла. Тут нам понадобится резиновая трубочка, желательно, чтобы резина не была мягкой, так будет меньше трения тросика. Перед сборкой крайне рекомендуется хорошо смазать трос густой смазкой, так КПД устройства будет выше, да и шланг будет протираться гораздо медленнее.










Берем шланг, отрезаем нужный кусок и надеваем на тросик. Одну сторону надеваем на ручку, тут находится для него штуцер из трубочки. На контейнере мы также установили штуцер из трубочки. В завершении вам останется закрепить тросик на валу двигателя. Наносим горячий клей на кончик тросика и быстро вставляем в трубочку, установленную на валу. Кончик трубочки зажмите плоскогубцами, так соединение будет в разы крепче.

Шаг четвертый. Тестирование!
Самоделку можно тестировать, подключаем блок питания на 12В и пробуем включить машину. Если все работает, пробуем установить первую насадку. Автор приобрел комплект маленьких отрезных дисков и демонстрирует, как машина без труда режет палочки от мороженого и даже доску. Такая насадка создает максимальную нагрузку на устройство, и оно ее выдерживает.

Для производства сверлильных работ на миниатюрных заготовках, обычно используют гравировальные машинки, так называемые «дремели». Название происходит от имени наиболее популярного производителя. Это удобный ручной инструмент, но его стоимость обычно высока (особенно это касается качественных брендовых изделий).

Самая распространенная область применения – любительское моделирование и производство печатных плат. Как правило, промышленный образец для таких работ избыточен: некоторые его возможности не востребованы. Поэтому домашние мастера часто создают инструмент своими руками.

  • Разумеется, электродвигатель . Питание желательно не более 12 вольт: как минимум, из соображений безопасности.
  • Блок питания , по возможности с регулятором напряжения (для изменения количества оборотов вала).
  • Корпус (в самых примитивных конструкциях можно обойтись без него).
  • И вторая по важности деталь (после моторчика) – патрон для сверла .

Все, кроме электромотора можно изготовить самостоятельно. Хотя, стоимость остальных комплектующих настолько мизерна, что можно ограничиться лишь сборкой электроинструмента из готовых узлов.

Рассмотрим несколько опробованных вариантов

Полный аналог фабричного «дремеля»

Для изготовления понадобится моторчик с питанием 5V или 12V, который можно извлечь из сломанной детской игрушки, миниатюрного вентилятора, принтера, магнитофона, или просто купить на Aliexpress. Если дрель планируется использовать не только для сверления печатных плат, можно изготовить удобный корпус из полипропиленовой водопроводной трубы. Подбираем диаметр таким образом, чтобы мотор плотно держался за стенки. Вентиляция, как правило, проходит вдоль вала. Можно использовать пустую тубу из-под строительного герметика.

Торцевые заглушки выпиливаются из любого материала: например, ПВХ или акрила. Если двигатель достаточно мощный – зарядное устройство от старого мобильника не подойдет. Нужен запас по току хотя бы 3А (для 5 вольт). Хороший вариант – старый блок питания от компьютера (можно за копейки приобрести на радиорынке).

Совет: Из компьютерного блока питания можно сделать универсальный источник для домашней мастерской. Стабильное питание 5V с нагрузкой до 20 ампер, и 12V с нагрузкой до 8 ампер. Можно подключать и «дремель», и паяльник.

Цанговый патрон приобретается в магазине: отдел комплектующих для граверов и «дремелей». Если есть необходимость регулировки оборотов – можно изготовить схему самостоятельно, или приобрести готовый блок.

На иллюстрации китайский регулятор и блок питания от интернет-роутера (12V, 1,2A).

С помощью такого самодельного «дремеля» можно не только сверлить миниатюрные отверстия. Установив соответствующую насадку, вы сможете работать фрезой, шарошкой, или отрезным диском.

Дрель из зубной щетки

На первый взгляд – звучит абсурдно. Но речь пойдет об электрической щетке, внутри которой вполне надежный моторчик. Достаточно добраться до стального вала, на который одевается редуктор с вращающимися щетинками, и заготовка у вас в руках.

На вал одевается все тот же цанговый патрон, а вместо батареек устанавливаются аккумуляторы. Или можно приспособить подходящий сетевой блок питания.

Сверлить стены таким прибором не получится, а вот отверстия в печатной плате – запросто. В принципе, можно использовать любой компактный электроприбор, у которого удобно расположен вал двигателя. Например, старую электробритву.

Экономный вариант без корпуса

Переходим к созданию мини дрели с минимальными затратами. Не покупаем ничего, кроме собственно моторчика (хотя и его можно бесплатно найти в старой технике). Большинство компактных электродвигателей рассчитаны на постоянное напряжение 12 вольт. Под него и создаем блок питания.

Поскольку никаких дополнительных опций не будет (регулятор оборотов, стабилизатор напряжения), блок питания стабилизируется постоянной нагрузкой. Типичный 12 вольтовый микродвигатель работает с током, не превышающим 2 ампера. Простой расчет показывает, что мощность на выходе должна быть 24 Вт. Добавляем 25% на потери при выпрямлении, получаем трансформатор 30 Вт.

Чтобы получить 12 вольт под нагрузкой, с вторичной обмотки необходимо снять 16 вольт. Изготовить такой трансформатор можно за час, из любого ненужного блока питания. Далее – выпрямительный мост на любых диодах: например, 1N1007.

Нашему мотору ни к чему пульсации выпрямленного напряжения, поэтому на выходе подключаем электролитический конденсатор на 25 вольт емкостью около 1000 мкФ. Он будет сглаживать выходной ток. Несмотря на простоту, такой тандем работает устойчиво, с одним лишь недостатком: при повышении нагрузки напряжение падает. То есть, при равномерном вращении – блок питания выдает 12 вольт. А если вы сверлите «тяжелый» материал – надо следить за оборотами, не давая им опуститься. Иначе вал просто остановится.

Можно немного усложнить схему блока питания, добавив подходящий стабилизатор напряжения. Например, КР142ЕН8Б или L7812CV.

В этом случае падения напряжения при нагрузке на сверло не будет.

  • Если вы будете сверлить только текстолит печатных плат – смена сверла не потребуется. Значит крепим его стационарно. Переходную втулку можно сделать из чего угодно: трубка от телескопической антенны, игла от медицинского шприца, стержень от гелевой авторучки.

Учитывая миниатюрность конструкции, никакие зажимы не нужны. Все можно закрепить клеем или скотчем.

  • При универсальном использовании дрели, подразумевающим смену сверла или установку иных насадок, правильнее будет приобрести универсальный цанговый патрон.

  • Можно использовать стандартный кулачковый патрон, установив его на вал с помощью переходной втулки.

Исполнение корпуса зависит только от вашей фантазии. Большинство мастеров оставляют «голую» утилитарную конструкцию: напряжение питания безопасное, размеры моторчика позволяют удерживать его в руках без корпуса.

Если хочется элементарной эстетики – вариантов множество: и все они условно бесплатны.

Самодельный инструмент не просто экономит финансовые средства. Его можно изготовить в точности под ваши задачи, в отличие от универсальных фабричных вариантов.

Многих домашних мастеров интересует вопрос о том, может ли быть изготовлена бормашина своими руками. Решить эту задачу нетрудно, при этом готовое самодельное устройство при всей простоте своей конструкции будет отличаться достаточно высокой эффективностью и функциональностью.

Самодельная бормашина обойдется недорого и не вызовет особых проблем при изготовлении. Она будет полезной во многих ситуациях, в том числе при выполнении таких технологических операций, как:

  • сверление;
  • рассверливание отверстий;
  • обработка пазов и углублений различной конфигурации;
  • гравировка;
  • полировка;
  • резка изделий из пластика;
  • резка листового цветного металла (алюминия, латуни, бронзы и др.) толщиной до 1,5 мм.

Бормашинка, изготовленная по предложенной ниже инструкции, отличается компактными габаритами, небольшим весом и удобством использования. Такое устройство, сделанное своими руками в домашних условиях, одинаково успешно применяется для выполнения мелких и достаточно серьезных работ с изделиями из различных материалов – металла, дерева, пластика, кости и др. Очень полезна такая бормашинка в ювелирном деле, при ремонте мелких изделий различного назначения, изготовлении и ремонте электротехнических устройств и во многих других ситуациях.

Что понадобится

Как сделать бормашину своими руками? Можно воспользоваться различными вариантами ее конструкции. В качестве основного рабочего элемента такого устройства очень удобно использовать насадки, которыми комплектовались стоматологические бормашины старого образца. Такая насадка, как правило, изначально смонтирована на гибком валу, с которого ее необходимо снять, вывернув его пружину. От нижней части демонтированной насадки для бормашины надо отрезать не слишком широкое кольцо, которое будет играть роль гайки, используемой для того, чтобы зафиксировать все устройство на пластине. Кроме того, отрезав такое кольцо, вы освободите конец вала, на который будет монтироваться шестеренка.

На насадки для гравера, изготовленные своими руками в предлагаемом конструктивном исполнении, можно устанавливать различные типы сменных держателей инструмента. Такие держатели, в частности, могут быть:

  • прямыми;
  • с боковым расположением инструмента;
  • с изогнутой рабочей головкой.

Более универсальными являются держатели прямого типа, которые применяются в 90% случаев. В ситуациях, когда расположение обрабатываемого элемента не позволяет использовать прямые держатели, обращаются к насадкам изогнутого типа и с боковым расположением инструмента.

Выбрав для оснащения своего самодельного гравера рабочие насадки от старой бормашины, имейте в виду, что использоваться они могут лишь в комплекте с инструментом, диаметр хвостовика которого составляет 2,35 мм. При этом инструменты, предназначенные для установки в держатели прямого типа, отличаются удлиненным хвостовиком. Хвостовики боров, устанавливаемых в угловые держатели, более короткие и имеют специальную канавку (прорезь).

Применение самодельных насадок для гравера от старой бормашины имеет ряд преимуществ. Главным из них является то, что приобрести такую бормашину можно за очень небольшие деньги, так как подобные устройства уже практически не применяются в современной стоматологии. Найти и купить инструменты для оснащения таких насадок тоже не представляет особых проблем.

Сборка самодельного устройства

Чтобы иметь возможность использовать насадку от старой бормашины для выполнения мелких работ с изделиями из металла, пластика, древесины и кости, необходимо изготовить приспособление, при помощи которого такая насадка будет приводиться в действие от небольшого электромотора требуемой мощности. В качестве приводного электродвигателя для самодельной бормашины можно использовать маленький, но оборотистый и мощный моторчик от обычного фена или старого видеомагнитофона.

Чтобы передать крутящий момент от электродвигателя валу насадки для гравера, можно использовать пластиковые шестеренки различного размера. Подобными шестеренками, в частности, оснащаются редукторы детских заводных игрушек, а также кинематические схемы бытовой техники различного назначения. Выбирая такие зубчатые колеса, очень важно следить за тем, чтобы они соответствовали друг другу по количеству, форме зубьев и наружному диаметру. Чтобы увеличить мощность рабочей насадки самодельной бормашины, на ее валу необходимо зафиксировать шестеренку большего диаметра, а шестеренку меньшего диаметра закрепить на валу приводного электродвигателя.

Диаметры посадочных отверстий в шестеренках, которые вы подберете для оснащения приводного механизма своей самодельной бормашины, скорее всего, не будут соответствовать размерам валов электродвигателя и рабочей насадки. Решается такая проблема достаточно просто: при помощи сверления в шестеренках посадочных отверстий требуемого диаметра. Чтобы обеспечить плотную и надежную посадку пластиковых шестеренок на валах двигателя и насадки гравера, отверстия следует сверлить меньшего диаметра (на 0,1–0,2 мм), чем размеры самих валов.

Приводной узел вашей самодельной бормашины, состоящий из электродвигателя, двух шестеренок и хвостовой части вала насадки, будет работать корректно и без сбоев, если все элементы такого механизма надежно зафиксировать в соответствующем положении. Решить такую задачу позволяет простейшая приспособа, изготавливаемая из алюминиевой пластины толщиной 2 мм. Такой пластине можно придать совершенно любую конфигурацию (главное, чтобы она не создавала неудобства при работе с самодельной бормашиной).

В крепежной пластине необходимо просверлить два отверстия, оно из которых предназначено для размещения электродвигателя, а второе – для фиксации рабочей насадки. Очень важно правильно рассчитать расстояние между центрами таких отверстий, которое должно быть равно расстоянию между осями двух используемых шестеренок, находящихся между собой в зацеплении. Если такое расстояние рассчитано и при сверлении выдержано верно, то шестеренки в процессе использования самодельной бормашины будут вращаться без заеданий и проскакивания через зубья. Если отверстие в крепежной пластине, в котором будет фиксироваться рабочая насадка бормашины, выполнить в форме эллипса, можно нивелировать ошибки, допущенные при выполнении вышеописанных расчетов.

Чтобы взаимное вращение приводных шестеренок было более легким, следует обеспечить наличие небольшого зазора (0,1–0,2 мм) между их зубьями в зацепленном состоянии. Избежать горизонтального биения таких шестеренок в процессе вращения помогает строгая перпендикулярность осей их посадочных отверстий к их боковой поверхности.

Сборка самодельной бормашины и ее объединение с насадкой для гравера выполняются в следующей последовательности:

  1. Хвостовая часть рабочей насадки при помощи предварительно подготовленной гайки фиксируется на крепежной пластине.
  2. Приводной электродвигатель крепится при помощи двух винтов, соединяющих его корпус с крепежной пластиной.
  3. После фиксации на крепежной пластине электродвигателя и рабочей насадки на их валы надевают пластиковые шестеренки.
  4. Чтобы начать пользоваться собранной бормашиной, на рабочую насадку необходимо установить держатель инструмента, а приводной двигатель подключить к электропитанию.
  5. Чтобы сделать свой самодельный гравировальный аппарат более удобным в использовании, можно дополнительно оснастить его выключателем небольшого размера и разъемом для подключения электропитания.

Если при эксплуатации такой самодельной бормашины вас не устраивает тот факт, что использовать ее можно только в комплекте с инструментами, диаметр хвостовика которых не превышает 2,35 мм, то решить можно и такую проблему. Для этого надо приобрести устанавливаемый на мини-дрель цанговый патрон, посадочное отверстие в котором имеет диаметр 2,3 мм. В него необходимо вставить хвостовик любого качественного бора с отломанной рабочей головкой: именно этот хвостовик и будет фиксироваться в зажимном устройстве вашей самодельной бормашины.

Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.

Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

  • сверло;
  • болванка;
  • стальная проволока;
  • флюс для пайки;
  • пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Следует помнить, что диаметр сверла должен совпадать с диаметров вала двигателя, который и будет вращать сверло в дальнейшем.

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Подобный кулачок будет накручиваться на резьбовое соединение вала вращающего устройства. Чем сильнее будет закручен кулачок, тем прочнее он сжимает размешённое в нём сверло.

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

Компактная самодельная мини дрель может использоваться для сверления печатных плат, если Вы вдруг решили собрать какой-нибудь . Помимо этого, она пригодится в обычных бытовых целях, если есть необходимость просверлить небольшое отверстие в деревянной доске либо пластике. Работать таким инструментом на много удобнее, чем большой дрелью или шуруповертом, так как мини вариант гораздо более легкий и компактный, что позволяет выполнять мелкую работу быстрее и качественнее. Далее мы расскажем, как сделать мини дрель из моторчика своими руками, предоставив фото инструкции и наглядные видео примеры

Способ №1 – Вторая жизнь старому магнитофону

Как Вы понимаете, первый вариант самодельной мини дрели будет изготовлен из забытого временем CD магнитофона. Все, что Вам нужно от бывшего хита продаж – моторчик, который будет вращать патрон с инструментом. Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо несколько батареек. Вы можете использовать адаптер юсб, однако мощность в этом случае несколько понизится. Кроме этого, нужно самому купить цангу (продается в любом радиомагазине или на рынке, в интернете на AliExpress, цена небольшая) и найти подходящий корпус для самоделки, хотя это не обязательно, можно держать инструмент прямо за мотор.

Итак, для того, чтобы самостоятельно сделать мини дрель из моторчика в домашних условиях, Вы должны выполнить следующие действия:


Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку. Единственный недостаток такого устройства – маленькая прочность тонкого сверла. Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается, так что будьте аккуратны и купите несколько свёрел про запас для тренировки.

Очень важный момент, о котором Вы должны знать – чтобы дрель крутилась в другую сторону, просто поменяйте провода местами! Интересную видео инструкцию о том, как сделать простую дрель, можете посмотреть ниже:

Простая бормашина из подручных средств

Способ №2 – Катушка в ход!

Еще один оригинальный способ сделать мини дрель в домашних условиях – с использованием катушки от удочки. В этом случае технология сборки довольно простая, но сам принцип работы уже будет основан на механическом вращении, получится ручная мини-дрель

Для изготовления устройства своими руками Вам понадобятся:

  • безынерционная катушка;
  • патрон от старой дрели либо цанговый зажим подходящего размера;
  • термоклей либо холодная сварка;
  • сверлышко.

Процесс сборки довольно простой и состоит всего из двух этапов. Первым делом нужно демонтировать шпулю с леской и отрезать оставшуюся лишнюю ось.
После этого патрон наклеивается на оставшийся шток. Можно обойтись без патрона и установить вместо него цангу.Когда клей застынет, можно проверить готовую мини бормашину. Увидеть все подробности сборки Вы можете в данном видео примере:

Как самому сделать микродрель из катушки

Способ №3 – Идея с антиперспирантом

Ну и последний вариант самодельной мини дрели, который мы хотели бы предоставить читателям – с использованием кассетного моторчика и емкости от антиперспиранта. Преимущество данной модели в том, что она управляется отдельно выведенной кнопкой включения/отключения и имеет удобный корпус. Питаться такая самоделка будет от обычного блока питания, который нужно подобрать исходя из характеристик мотора.

Итак, сначала Вам нужно будет подготовить следующие материалы:

  • моторчик от магнитофона;
  • подходящая цанга со сверлом;
  • использованный антиперспирант;
  • гнездо RCA для подключения питания и ответная часть для него;
  • блок питания;
  • выключатель от старой переноски.

Первым делом нужно сделать мини дрель по инструкции, предоставленной в самом начале: посадить цангу на вал и закрепить болтами. Далее корпус моторчика устанавливается в антиперспирант. Как видно по фото, размеры идеально подошли для установки детали. Если мотор имеет свободный ход внутри корпуса, закрепите его изолентой и термоклеем.

После этого в верхней крышке нужно просверлить отверстие под выход цанги либо самого сверла. В то же время в дне нужно сделать отверстие под разъем для питания. С помощью канцелярского ножа необходимо также вырезать окошко под выключатель, после чего спаять все элементы цепи последовательно и установить их на удобное для вас место.




Преимущество такого варианта самодельной мини дрели заключается в удобном управлении, маленьких размерах и стильном внешнем виде. Рекомендуем в домашних условиях сделать именно этот вариант, потому что он самый удобный, безопасный и вместе с тем доступный.

Обзор различных идей по созданию

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

  1. Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.

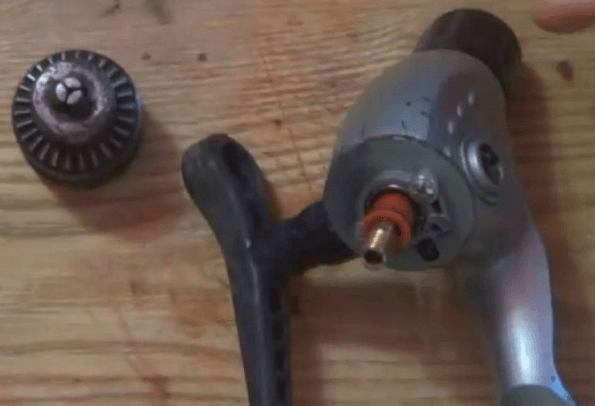

  2. Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана на основе мотора от обычного бытового фена, а значит не требует особых блоков питания и имеет высокую мощность. Однако не стоит забывать об опасности сетевого напряжения, поэтому необходим надежный корпус и изоляция всех соединений. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.

  3. Зубная щетка для сверления плат. Следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки, и моторчик есть, нужно только спилить верхнюю часть и установить цанговую насадку.

  4. Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины, а цанговый патрон отлично заменяет специальная втулка, аналог которой есть в клемниках для проводов.

  5. Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать вилку питания в розетку. К тому же удобная ручка сделает процесс сверления более комфортным.

Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!
