Занимаясь приусадебным хозяйством, дачники неизменно сталкиваются с необходимостью утилизации различного садового мусора. Упростить утилизацию таких отходов можно, используя различный специализированный инструмент. Изготовить измельчитель веток своими руками не составит труда, что позволит сэкономить на приобретении дорогостоящего заводского оборудования.

Садовые измельчители имеют простую конструкцию; при правильном выборе используемых компонентов собрать агрегат в домашних условиях несложно. Необходимо лишь определиться со схемой исполнения шредера - на основе электрического или бензинового двигателя.

Конструкция самодельного садового шредера будет состоять из следующих элементов:

• металлической рамы;
• двигателя;
• ножей, установленных на валу;
• защитного кожуха;
• короба для приёма измельченных отходов;
• пусковой системы.

Сделать садовый инвентарь можно в передвижном или стационарном варианте. Для изготовления рамы допустимо использовать каркас от верстака или сварить конструкцию самостоятельно из металлического уголка. Короб для приёма измельченных отходов выполняют из жести или пластикового ведра. Необходимо позаботиться о качественной защите режущего инструмента, который отвечает за перемалывание растительных отходов. Прочный кожух веткоизмельчителя своими руками, чертежи которого можно найти в интернете, выполняется из листовой стали или обрезка подходящей по размеру трубы.

Принцип работы измельчителей садового мусора чрезвычайно прост и отдаленно напоминает работу мясорубки или кофемолки. На валу, который соединён через шестерни с приводом, расположены многочисленные вращающиеся ножи, быстро перемалывающие растительность, после чего измельченные отходы поступают в пластиковый короб и утилизируются садоводом.

Основой шредера для веток и листвы станет электрический или бензиновый двигатель, мощность которого составляет 5−7 лошадиных сил. При использовании электромотора достаточно будет привода с мощностью в 1,5−3 кВт. Проще всего выполнить электрический измельчитель, который будет отличаться простотой конструкции, надежностью и долговечностью. В последующем такая техника не потребует какого-либо серьезного обслуживания и ремонта.

В изготовленных своими руками электрических садовых измельчителях веток используются электрические двигатели, снятые со старой техники. От показателя мощности мотора будет напрямую зависеть производительность выполненного шредера, а также возможность работы с толстыми ветками и твердыми отходами.

Измельчители с мощностью двигателя в 1,5 кВт отличаются низкой производительностью и способны перемалывать ветки диаметром не более 20 мм. Аппараты, мощность привода которых составляет 3−4 кВт, станут отличным выбором для приусадебного участка, с легкостью справляясь как с утилизацией травы, так и перемалыванием веток толщиной в 40 мм.

Использовать более мощные двигатели для изготовления самодельных шредеров не рекомендуется, так как такая техника будет иметь сложную конструкцию, а работать на высокой скорости вращения измельчительного механизма зачастую проблематично. Для выполнения самодельного шредера можно использовать электромотор от триммера, стиральной машинки или болгарки.

Самодельные агрегаты и дробилки заводского изготовления используют режущие насадки различного типа. Выбор того или иного типа режущего инструмента будет зависеть от мощности привода и всей конструкции аппарата.

Наибольшую популярность получили следующие насадки:

• дисковые с лезвиями;
• фрезерные;
• фрезерно-турбинного типа.

Простейшие сучкодробилки оснащаются дисковым режущим инструментом, на котором располагаются многочисленные плоские лезвия. При вращении они перемалывают садовый мусор и отлично справляются с опавшей листвой и травой.

Фрезерные ножи выполнены в виде шестерёнки, на которую надеты многочисленные дисковые пилы. Такие насадки с легкостью перемалывают траву и ветки, но при этом необходимо следить за показателями влажности измельчаемых отходов. Мокрая трава и листья могут забить фрезу, после чего потребуется вскрывать корпус и очищать режущие кромки.

Фрезерно-турбинные насадки отличаются универсальностью использования, с легкостью справляясь с перемалыванием и утилизацией травы, веток и крупных древесных отходов. Их недостаток - это сложность самостоятельного изготовления: скорее всего, потребуется приобрести уже готовые насадки от заводских измельчителей.

Изготовление такого аппарата при наличии соответствующей схемы не представляет особой сложности. Необходимо лишь подобрать рабочий электродвигатель, мощность которого позволит в последующем с легкостью перемалывать ветки, траву и листья.

Популярностью пользуются самодельные садовые шредеры для листвы и щепы, которые выполнены из старой стиральной машины. Можно использовать не только электродвигатель, но и корпус с рамой, что существенно упрощает изготовление техники. Возможно выполнение измельчителя веток для мотоблока своими руками, который будет монтироваться на культиватор и другую механизированную технику.

Из инструмента понадобится:

• электродрель;
• плоскогубцы;
• шлифовальная машина;
• гаечный ключ и отвертка.

Мощность электродвигателя в старых советских стиральных машин обычно не превышает 1 кВт, поэтому шредер может применяться лишь для измельчения травы и опавшей листвы. Изготовить режущие ножи можно из обрезков металла, которые затачиваются и фиксируются на валу электромотора. Также можно использовать заводские насадки, которые отличаются качеством исполнения и существенно упрощают изготовление самодельного шредера.

Алгоритм работы будет следующим:

Это простейший вариант измельчителя, для изготовления которого подойдет любая старая советская стиральная машина. Всю работу дачник сможет выполнить самостоятельно, обладая минимальным опытом работы с болгаркой и сварочным аппаратом.

Самостоятельно изготовленный измельчитель из болгарки - ещё один несложный вариант, реализовать который не составит особого труда. Для работы потребуются следующие инструменты и материалы:

• стальной уголок;
• металлическая емкость;
• крепежные элементы;
• покупные или самодельные ножи;
• листовая жесть;
• сварочный аппарат;
• электродрель;
• угловая шлифмашинка.

Мощности электроинструмента будет достаточно для перемалывания листвы и переработки небольших по толщине веток. Рекомендуется использовать для изготовления шредера старые болгарки, мощность привода которых составляет 3 кВт.

Сборка осуществляется в следующей последовательности:

Выполненное самодельное устройство отличается простотой, а благодаря отличной мощности электромотора от болгарки такой самодельный измельчитель веток и травы справится с различными садовыми отходами. Ножи можно выполнить самостоятельно или приобрести уже готовые варианты от газонокосилки-триммера.

Изготовив садовые измельчители веток и травы своими руками из триммера, болгарки или привода от стиральной машины, можно получить функциональное и простое в использовании оборудование, которое позволит с легкостью утилизировать различный садовый мусор, в том числе обрезанные ветки, опавшую листву, скошенную траву и другие биологические отходы.

Сделать такое оборудование не составит особой сложности. Необходимо лишь определиться с используемой схемой выполнения агрегата и в последующем по имеющейся документации аккуратно сварить и собрать самодельный измельчитель, который по возможностям не будет уступать заводской технике.

Или дробилка для веток, призван облегчить уход за , сэкономить время и энергию, а также решить вопрос утилизации ненужных и сухих веток после "осветления" крон и расчистки территории. Прибор имеет хороший спрос на рынке, поэтому сегодня его можно найти в любом магазине товаров для дачи и сада. Для человека со средним уровнем доходов садовый измельчитель - довольно недешевое удовольствие, но, обладая небольшими техническими навыками, прибор можно сконструировать .

Назначение устройства на даче

Садовый измельчитель используют для следующих целей.

• Измельчение веток размером до 45 мм в диаметре. Прибор измельчает ветки до фракций различных калибров, в зависимости от системы ножей конкретного устройства. В основном от измельчения веток больше 15 мм в диаметре получается фракция крупной щепы - около 3 см. Ветки диаметром меньше 15 мм лучше пропускать через шредер.
• Измельчение зеленой растительности через насадку-шредер. С помощью шредера очень удобно создавать субстрат для . Масса получается очень сочная, подходящей плотности.

Конечно, переработанные растения можно просто выбросить - после измельчения древесина и зеленая растительность становятся компактными и легко транспортабельными, но из этих продуктов можно извлечь и немалую пользу! Измельченная древесина и зеленая масса - ценный органический субстрат, которому всегда найдется применение на любом дачном участке.

Как можно использовать продукты переработки:

• Использование щепы для приготовления субстрата. Рубленная древесина - важный и основной компонент питательного , который как нельзя лучше подходит для проращивания саженцев и сеянцев, а также используется в качестве постоянной почвы для многих , например, или .
• Использование зеленой массы для мульчирования. Такая мульча прекрасно удобряет и предохраняет ее от потери влаги и перегрева летом, но нуждается в периодической замене.

Особенности конструкции

Измельчитель веток довольно просто сделать своими руками, и состоит он из:

• металлического корпуса;
• рабочего вала с ножами;
• мотора, приводящего механизм в действие;
• приемного короба;
• защитного кожуха.

Рабочий вал с ножами. Ножи - один из важнейших компонентов измельчителя: от типа ножа зависит размер и форма фракции из переработанной древесины.
В самодельных устанавливают следующие типы дробильных элементов:

• Двухвальная восьминожевая конструкция. Состоит из двух валов, закрепленных между двумя металлическими пластинами. К каждому из валов под углом крепятся ножи. Крутящий момент от мотора к валам передается с помощью цепи или ремня, который крепится к шестерням. Расстояние между валами регулируется и зависит от размера и типа ножей, а также от диаметра веток.

Важно! Двухвальный измельчитель наиболее эффективен при работе на низких оборотах двигателя. Для того чтобы снизить обороты, достаточно установить на валу шестерню меньшего диаметра, а для привода - большего.

• Ножево-дисковая конструкция. Более простая в конструировании, но менее функциональная: максимальная ширина ветки в диаметре для ножево-дисковой конструкции - 2 см. На металлическом диске болтами крепятся ножи со смещением к центру. Делается это для того, чтобы задать направление перерабатываемому материалу к центру устройства и тем самым увеличить силу маховика.

Мотор. Для садового измельчителя подойдет двигатель, работающий на бензине, и электродвигатель.
У каждого из двигателей есть свои преимущества и недостатки, поэтому, конструируя самодельный измельчитель для переработки веток и травы, важно правильно определить приоритеты: будет ли измельчитель подключаться к другой сельхозтехнике; преимущественно для переработки чего будет использоваться аппарат; насколько важна портативность устройства.

Вам подойдет двигатель на бензине, если:

• вы собираетесь перерабатывать крупные, толстые ветки свыше 35 мм в диаметре;
• для вас важна мобильность устройства;
• вы не собираетесь подключать дробилку к другой сельхозтехнике.

Вам лучше выбрать электродвигатель, если:

• вы собираетесь использовать дробилку совместно с другой сельхозтехникой (комбайном,);
• вас не устраивает необходимость покупать бензин для мотора;
• дробилка будет использоваться для измельчения мелких веток (до 20 мм) или зелени.

Как сделать садовый измельчитель на даче своими руками (двухвальный)

Двухвальный садовый измельчитель - самый мощный из тех, которые можно соорудить самостоятельно. Правильно сконструированный двухвальный измельчитель в состоянии перерабатывать ветки толщиной до 80 мм. Все материалы и детали, которые понадобятся для его сборки, вы легко найдете в любом магазине автозапчастей или радиорынке, а нужный инструментарий наверняка найдется в каждой мастерской.

Знаете ли вы? Если мелкую щепу можно применить для изготовление мульчи, то более крупная фракция пригодится для пикника! Она используется как горючее для - хорошей альтернативы мангалу или барбекю .

Материалы и инструменты для изготовления

Для изготовления двухвального измельчителя понадобятся:

• двигатель;
• две металлические пластины толщиной 10 мм. Радиус - по желанию;
• две синхронизирующие шестерни;
• шкив для передачи крутящего момента;
• шкив на вал мотора;
• два вала для крепления ножей;
• пять подшипников с креплениями;
• ножи;
• профиль для корпуса;
• листовой метал для изготовления приемного бункера и защитного кожуха;
• металлическая труба для каркаса.

Из инструментов не обойтись без сварочного аппарата, гаечных ключей, перфоратора, токарного станка (для нарезки резьбы и обточки деталей), а также пригодятся металлические скобы, но их можно заменить сваркой.

Пошаговая инструкция

• Начать следует со сварки корпуса. В первую очередь собираем раму или каркас будущего измельчителя: отмеряем от трубы два отрезка по 40 см и два отрезка по 80 см. Далее привариваем короткие трубы перпендикулярно длинным на нужном расстоянии (между короткими трубами будет размещен барабан). Измельчитель - довольно тяжелый агрегат, его вес составит около 15–20 кг. Поэтому, чтобы в будущем не перемещать аппарат перенося его с места на место, целесообразно снабдить его колесиками. Колесики будут крепиться на двух стойках, которые привариваются к раме.

• Следующий этап - сборка дробильного механизма. Для начала нужно подготовить поверхность валов к установке ножей. Для этого обточите вал на станке, сформировав три плоских среза.

• В ножах проделайте отверстия для болтов
• Разместите ножи на срезах валов под углом 35–45° по направлению к центру, наметьте места креплений и просверлите по отмеченным точкам отверстия. Затем необходимо нарезать мечиком резьбу внутри отверстий.

• Корпус барабана состоит из металлических стенок, четырех соединяющих шпилей и защитного кожуха. Для изготовления стенок барабана используют листовой металл толщиной 10 мм. В стенках газовой горелкой проделываем четыре отверстия (по два в каждой) для подшипников валов.

• Привариваем раму к стенкам барабана.

• Далее собираем дробильный механизм: насаживаем подшипники по обоим краям валов и крепим болтами ножи по срезам валов.

• Шкив крепится на шпонку. Для этого газовой горелкой по центру шкива проделывается квадратное отверстие по размеру шпонки и такое же отверстие в валу, после чего оба элемента соединяются шпонкой.

• Установка механизма на раму. Установить мотор и закрепить на нем шкив, затем установить на раму барабан и соединить шкив барабана и шкив мотора с помощью ремня.

• Конструирование приемника. Стенки приемника также выполняют из листового металла. Для приемного отсека можно использовать металл потоньше, нежели для стенок барабана, - толщиной от 3 до 5 мм. Разметьте и разрежьте лист на четыре равные части в форме трапеции.

• Отмерьте от края самой узкой стороны одной из частей 5 см и сделайте загиб.

• Если лист имеет изнаночную и лицевую стороны, то проследите, чтобы загибы на остальных трех частях были сделаны в противоположную сторону.

• Затем соберите детали в виде короба и зафиксируйте их по швам сваркой или металлическими скобами. Вот и готов приемный отсек!

• Установка приемного отсека на конструкцию производится в самую последнюю очередь. Приемник устанавливается перед барабанным отверстием и крепится на фасад с помощью болтов, для которых заранее просверлены отверстия на отворотах короба.

• В заключение, из листового металла формируется защитный кожух на вращающиеся элементы устройства, дабы избежать возможного травмирования при использовании.

Важно! Крепление на шпонку - не единственное возможное: также возможно крепление на болт со штифтом или на несколько болтов, но в домашних условиях проще всего выполнить крепление на шпонку.

Дисковый измельчитель своими руками

Конструкция дискового измельчителя проще, нежели двухвального. В основу его конструкции положен хорошо известный принцип секарни, только крутящий момент передается двигателем, а не вручную. Этот дробильный механизм состоит из каркаса, диска с ножами и мотора. Этот самодельный измельчитель предназначен для переработки и мелких веток до 20 мм в диаметре.

Для того чтобы соорудить измельчитель, нам понадобятся:

• двигатель;
• трубы для каркаса;
• листовой металл толщиной 5 мм для создания диска;
• листовой металл до 5 мм для защитного кожуха и приемника.

Ножи для дробилки лучше покупать. Заводские ножи выполнены из инструментальных марок стали, что обеспечит их прочность и износостойкость. Ножи можно изготовить и самому, использую для этого рессору автомобиля, например, если у вас есть лишняя, конечно. Но все-таки заводской нож станет благодарным вкладом в будущий инструмент.

Сбор конструкции

• Из трубы сконструируйте опору для агрегата. Одна из самых удачных вариаций каркасов для такой дробилки - куб с креплениями для конструкции в его верхней части и колесиками для передвижения в нижней.

• Из листа металла в 5 мм вырезаем диск диаметром 400 мм и проделываем в центре отверстие для вала.

• Далее сверлим в диске отверстия для ножей.

• После того, как ножи будут закреплены на диск, диск крепится на вал и конструкция присоединяется к мотору.

• Приемный отсек для дискового измельчителя изготавливается так же, как и для двухвального.

В изготовлении щепореза своими руками вам могут пригодиться чертежи. Несмотря на то, что конструкция довольно наглядная, с помощью чертежей вы сможете рассчитать все нужные размеры и лучше контролировать порядок сборки. Далее примеры чертежей для дискового измельчителя. Вся конструкция целиком.

Отдельные элементы с описанием.

Знаете ли вы? Интересно, что на рост и развитие кроны дерева можно влиять не только обрезкой. Большое влияние на урожайность имеет ориентация молодого побега в пространстве: направив побег вверх, вы добьетесь более мощного прироста, тогда как горизонтальная ориентация поспособствует более густой закладке цветочных почек.

Итак, подводя итоги, целесообразно будет назвать все «за» и «против» самодельного агрегата.

«За»:

• самодельный щепорез обойдется дешевле покупного почти в два раза;
• самодельные устройства обычно очень надежны и долговечны;
• дробилка будет нуждаться в минимальном обслуживании, которое вы легко предоставите самостоятельно;
• понимание устройства аппарата и абсолютная заменяемость деталей сделают механизм практически вечным.

«Против»:

• наличие свободного времени для подготовки деталей и сборки конструкции;
• наличие или необходимость наработки во время процесса некоторых технических навыков (обточка деталей на станке).

Удачи в ваших начинаниях!

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

30 раз уже
помогла

11515 0 0

Измельчитель веток своими руками - 3 варианта реальных механизмов

Любой садовый участок немыслим без периодической обрезки веток. Выбрасывать их как мусор нецелесообразно, ведь это готовое удобрение и нужно только превратить их в щепу. Купить заводской шредер не всем по карману, а вот сделать измельчитель веток своими руками вполне реально и дальше мы разберем 3 варианта изготовления подобных приспособлений.

Основные узлы агрегата

Разновидностей механизмов существует много и цена на модели разная, но как заводские, так и самодельные состоят из одних и тех же узлов, разница лишь в размерах и компоновке:

• Основу составляет металлическая несущая рама, зачастую она делается либо из уголка, либо из профильной трубы;
• Сердце любого агрегата - энергоустановка. Здесь это электрический или бензиновый двигатель, реже используется дизель;
• Самый важный узел - это режущая часть;
• В зависимости от конструкции может быть передаточный механизм. Чаще он ременной, но на мощных агрегатах встречаются цепные и шестереночные передачи;
• Горловина для подачи материала;
• Бункер для сбора щепы;
• Защитные приспособления и кожухи.

Распивать все узлы нереально, поэтому я расскажу об основных, то есть о видах энергоустановок и режущем блоке.

Виды энергоустановок

Главное и единственное достоинство измельчителей с двигателями внутреннего сгорания - это их автономность. Цена таких аппаратов на порядок выше, плюс эти двигатели довольно громоздкие и тяжелые. При монтаже своими руками чаще всего используется привод для мотоблока.

Мощность двигателя внутреннего сгорания для шредера должна быть не менее 6 лошадиных сил.

Гораздо удобней делать измельчители на основе электродвигателей. Ассортимент этого товара сейчас огромен, да и дома почти всегда найдется бесхозный двигатель. Самые мощные полустационарные шредеры обычно делаются из циркулярки, а если вас интересует легкий аппарат для травы и мелких веток, то делайте из болгарки.

При выборе электродвигателя для самодельного измельчителя следует учитывать его мощность, здесь все зависит от того, какие ветки вы собираетесь шинковать.

• Если на вашем участке диаметр веток не превышает 2 см, значит, смело берите двигатель на 1,3–1,5 кВт. Сломанная дрель, пылесос или болгарка вполне могут стать донорами;
• Для молодого сада, где толщина материала до 4 см уже придется искать двигатель порядка 3–4 кВт. Здесь обычно берется циркулярка, кстати и станину также можно использовать от нее;
• Чтобы измельчить серьезные ветки толщиной до 15 см, мощность энергоустановки должна быть не менее 6 кВт. В бытовом секторе такие машины используются редко, эта аппаратура ближе к профессиональной.

Виды режущих блоков

Именно от устройства режущего блока зависит диаметр веток, которые можно измельчать на шредере. В традиционных заводских агрегатах используется 3 вида конструкций.

Иллюстрации	Рекомендации

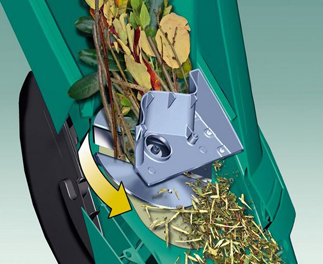

	Дисковый блок . Такой блок представляет собой диск с несколькими ножами. Работает он по принципу электрорубанка. В изготовлении считается самым простым, но измельчать на нем можно только траву и ветки до 2 см.

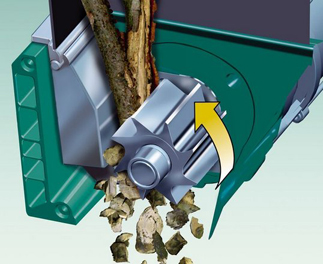

	Фрезерный блок . Довольно мощная система, на которой можно измельчать ветки до 8 см. Сделать такой блок своими руками можно, инструкция доступная, но к нему нужен хороший шестеренчатый редуктор, а он стоит дорого, поэтому данная конструкция используется редко. Фрезерным шредером можно измельчать только сухие ветки, в противном случае вал забивается сырыми волокнами.
	Шнековый и турбинно-фрезерный блок . Эти 2 вида режущих блоков похожи. Данные конструкции считаются универсальными, при должной мощности двигателя на них можно резать любую древесину. Проблема в том, что режущую головку в домашних условиях сделать практически невозможно. Там особо прочный металл и нестандартная конфигурация.

Три вида самодельных измельчителей

В домашних условиях шнековый и турбинно-фрезерный шредер сделать сложно, поэтому умельцы предпочитают собирать конструкции дискового типа, двухвальные шредеры, а также измельчители из дисковых пил.

Вариант № 1. Шредер двухвального типа

Среди самоделок это самый мощный аппарат, но и повозиться с ним придется изрядно. Два круглых вала центруют и размещают на коробчатой раме вертикально. На каждом из валов установлено несколько съемных ножей. Чем больше по периметру валов будет ножей, тем мельче щепу вы получите на выходе.

1. Горловина;
2. Несущая рама;
3. Каркас режущего блока;
4. Режущий вал;
5. Передаточный вал;
6. Передаточный ремень;
7. Двигатель;
8. Площадка.

Двухвальный шредер - аппарат довольно мощный, он рассчитан на большие объемы и толстые ветки. Если вам нужно измельчать мелкий кустарник, то лучше обратить внимание на дисковую систему. Для тех, кого интересует мощность, внизу на видео в этой статье показано как сделать своими руками двухвальный шредер.

Вариант № 2. Шредер с режущим диском

Дисковый измельчитель - самый простой в изготовлении, здесь главное правильно сделать ножевой диск и не скупиться на качестве самих ножей.

Если у вас двигатель мощностью от 3 кВт, то диск можно крепить непосредственно на вал двигателя. Для менее мощных аппаратов используется передаточный механизм.

Вариант № 3. Диски от циркулярки

Шредер из дисковых пил от циркулярки в изготовлении также довольно прост. Вам нужно заказать токарю вал, на который будут нанизываться диски, и приобрести набор самих дисков.

При сборке есть пара важных моментов. Во-первых, диски нанизываются на вал не вплотную, а через шайбы толщиной 7–10 мм. Во-вторых, зубья соседних дисков не должны находиться на одной линии, их нужно компоновать либо хаотично, либо по диагонали.

Вывод

При сборке садового измельчителя своими руками отталкиваться нужно от того, какие ветки вы планируете резать на нем. Дисковые варианты подходят для мелких и средних веток, а для серьезных объемов лучше двухвальная конструкция. Если остались вопросы пишите в комментарии, постараюсь помочь.

3 октября 2017г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

1. Набор необходимых материалов
2. Конструкция
3. Принцип сборки
4. Отличительные характеристики самоделки

С приходом весны для огородников и садоводов начинается горячая пора, и они стараются облагородить свой приусадебный участок. Чтобы фруктовые деревья лучше плодоносили, их обрезают. Остается большое количество веток и сучков, которые считаются мусором. И только экономные хозяева знают, как рационально использовать обрезки. Перегнившие садовые отходы, обычно состоящие из веток и скошенной травы – удобрение. Однако такой процесс длится несколько лет и требует много места под компостную яму. Чтобы ускорить изготовление органического удобрения и сократить его до нескольких месяцев, садоводы советуют измельчить древесные отходы. Для этого потребуется дробилка для веток.

Устройство может переработать ветки в щепу или древесную муку, из которой, кроме удобрения, можно создавать пеллеты для отопления, шпаклевку и другие полезные в хозяйстве составы . Садовый измельчитель можно купить в строительном или хозяйственном магазине, но такое приобретение потребует расходов. Можно воспользоваться руководством по самостоятельному изготовлению измельчителя.

Набор необходимых материалов

Чтобы собрать самодельный измельчитель, понадобятся:

• дисковая пила – 20 шт.;
• двигатель (электрический или бензиновый);
• шпилька М20 с набором крепежей;
• шкив с ремнем;
• подшипники;
• труба металлическая для изготовления каркаса;
• листовая нержавеющая сталь для бункера;
• пластиковая шайба – 25 шт.

Из инструментов необходим молоток, сварочный аппарат, набор разводных ключей и ножницы по металлу.

Конструкция

Основной элемент аппарата – ножевой механизм. Заводские модели снабжены металлическим диском с несколькими режущими поверхностями. Однако при большом объеме работ зубцы быстро тупятся и требуют частой заточки, что не очень удобно.

Высокую производительность в самодельном устройстве обеспечит дисковая пила с твердосплавными напайками.

Понадобится не менее 20 таких сегментов. Диски снабжены острыми зубцами, предназначенными для измельчения твердой древесины, поэтому листья, тонкие ветки и корни можно легко переработать.

Кроме ножа, конструкция требует и других деталей, которые будут приводить режущий элемент в движение. Если планируете перерабатывать небольшое количество веток, лучше использовать агрегат с электрическим мотором. Садовый электрический шредер требует подключения к электросети, и это сложно, если работа будет проводиться вдали от коммуникационных магистралей. Преимущество таких моделей – низкий уровень шума и отсутствие выхлопных газов . Бензиновый агрегат обладает гораздо большей мощностью, поэтому он нужен там, где опилка или стружка из грубого исходного материала, а сами работы интенсивные. Когда все необходимые запчасти приготовлены, можно приступать к сборке шредера.

Принцип сборки

Для наборного ножевого механизма потребуется ось, диаметр которой должен соответствовать посадочному диаметру дисков (20 мм). Лучше всего подойдет шпилька с резьбой, шайбы и гайки к ней аналогичного размера.

Режущие диски усаживаются на ось на небольшом расстоянии друг от друга.

Плотно расставленные зубцы при резке веток будут цепляться. Это происходит потому, что резцы выступают за тело полотна из-за разводки. Чтобы избежать помех, нужно между дисками разместить самодельные шайбы. Для изготовления их подойдет тонкий пластиковый материал. Потребуется на одну шайбу меньше, чем ножей. Затем на ось надевают шкив (от помпы или генератора ВАЗа), а вращается шпилька за счет подшипников промежуточного вала того же ВАЗа, имеющих идентичный внутренний диаметр (20 мм).

Основа конструкции дробилки – рама, которую лучше всего собрать методом сварки из металлических труб. На сварной каркас навешивается штанга мотоблока. Мотор на раме закрепляют так, чтобы его можно было перемещать относительно режущего блока. Тогда свободно меняется натяжение ремня привода. Чтобы машинка была удобной в работе, на раме нужно закрепить отрезок металлического профиля, служащего упором для перерабатываемых веток . Из листового железа вырезают и сваривают защитный кожух, закрывающий режущий блок. В верхней части конструкции самоделка укомплектовывается бункером с раструбом. Его вырезают из оцинкованной стали. В эту емкость будет загружаться садовый мусор для дальнейшего дробления. Чтобы облегчить перемещение измельчителя по участку, его можно снабдить колесиками.

Характеристики самодельного станка

Садовый измельчитель – это универсальный хозяйственный помощник, с помощью которого переработка веток, сучков, корней и других отходов натурального происхождения станет легким делом. Сад всегда будет иметь ухоженный вид. Ножевой механизм с легкостью переработает ветки и обрезки деревьев диаметром до 10 см, что невозможно для заводского агрегата, если только речь не идет о дорогом промышленном оборудовании. Теперь вам не нужно тратить время и сортировать мусор, отбирая крупные ветки . Важно и то, что самодельный помощник измельчит даже недостаточно сухие ветки. Ведь двигатель можно разместить не на одном уровне с ножами, а поднять выше, уберегая от попадания влаги.

Собирая измельчитель по схеме, можете быть уверенными в его высокой производительности. Весь садовый мусор, попадающий в дробилку, будет моментально затягиваться внутрь конструкции и быстро перерабатываться в мелкую фракцию. Грамотно собранная дробилка ни в чем не уступает дорогим заводским образцам .

На видео отражен процесс изготовления измельченного компоста из веток при помощи самодельного устройства.

Ухаживая за своим садом, не избежать обрезки старых и засохших веток на деревьях и кустарниках. В результате скапливается довольно большое количество хвороста, который хочется использовать с пользой для дела. Наиболее практичным выходом в такой ситуации будет отправить ветви на компост, оставив перегнивать там. К сожалению, процесс превращения цельной древесины в компост довольно длительный, да и гора сухих веток портит общий вид на участке. В этом случае на помощь приходит садовый измельчитель. Благодаря измельчителю садового мусора можно ускорить процесс компостирования и уменьшить гору веток до весьма скромных размеров. Сегодня приобрести садовый измельчитель не составляет труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

Чтобы сделать своими руками садовый измельчитель веток, необходимо понимать принцип его действия и как он устроен. Иначе будет невозможно создать правильный чертеж и собрать всю конструкцию воедино.

У измельчителя довольно простая конструкция. Он состоит из мотора, рабочего вала с ножами, металлической рамы, приемного короба и защитного кожуха. Сам измельчитель устанавливается на двухколесную базу для удобства его перемещения. Безусловно, конструкция любого садового измельчителя состоит из более мелких деталей. Какие именно и в каком количестве, мы рассмотрим на этапе создания чертежа.

Принцип работы также предельно простой. Вращения с мотора передаются на вал напрямую или при помощи ремня или цепи. Одновременно с этим в приемный короб подаются ветви, которые перемалываются ножами рабочего вала. На выходе получается измельченная древесина, готовая к отправке на компост. Принцип работы чем-то схож с мясорубкой.

Простая и в тоже время эффективная конструкция измельчителя садового мусора применяется не только дачниками и садоводами. Существуют и промышленные аппараты, способные перерабатывать довольно толстые ветви деревьев. Конструкция таких машин на порядок сложнее и совершеннее. Но следует отметить, что некоторые технические решения промышленных измельчителей можно реализовать в домашних условиях. Это позволит обычному садовому измельчителю эффективно и быстро перерабатывать толстые ветки.

Виды садовых измельчителей

Создавая садовый измельчитель своими руками, придется заранее знать, что именно он будет измельчать. От этого зависит вид измельчителя, его рабочие характеристики и некоторые особенности конструкции. В целом все садовые измельчители мусора можно разделить по параметрам: мощность и тип используемого двигателя, а также тип и принцип работы измельчительного блока.

Двигатель

В садовых измельчителях может устанавливаться как бензиновый, так и электрический двигатели. Каждый из них имеет свои преимущества и недостатки. Так измельчитель садовый бензиновый способен намного легче перерабатывать крупные ветки, он мобильный и не зависит от удаленности энергоресурса. Но некоторые модели измельчителей, особенно мощные, требуют подключения к сельхозтехнике, такой как трактор или мотоблок. В противовес бензиновому, измельчитель садовый электрический более компактный, легкий и проще в эксплуатации. Но электрические измельчители жестко привязаны к месту подключения и немного слабее по мощности.

В целом если подбирать двигатель для самодельного измельчителя, то необходимо учитывать следующее.

• Электродвигатели мощностью до 1,5 кВт достаточно легко справляются с ветками до 2 см в диаметре и чаще всего устанавливаются на заводских моделях, предназначенных для небольшого участка с низкой интенсивностью работ.
• Двигатели 3 - 4 кВт могут перерабатывать ветки диаметром до 4 см и предназначены для владельцев небольшого сада.
• А вот двигатели мощностью более 6 кВт используются в измельчителях для больших хозяйств и способны перемалывать ветки 10 - 15 см в диаметре.

Так как самодельный измельчитель обычно ориентирован на широкий диапазон работ, то рекомендуется устанавливать электродвигатель мощностью 4 кВт. Что же касается бензиновых двигателей, то ДВС мощностью 5 - 6 ЛС справится со всеми поставленными задачами.

Важно! Необходимо особо выделить привод садовых измельчителей. Это может быть цепь, ремень или крепление ножей непосредственно к валу двигателя.

Конструкция ножей

Еще одним критерием, по которому различают садовые измельчители, является конструкция ножей. Так как именно от этого зависит качество измельчения. Например, некоторые модели измельчителей выдают на выходе куски ветвей длинной от 2 см до 10 см, в зависимости от диаметра вала и принципа измельчения. Другие представляют собой комбинированную конструкцию и способны перерабатывать довольно крупные ветки и выдавать мелкую стружку. А вот если в системе измельчения используется только диск с ножами, напрямую установленный к валу двигателя, то такой измельчитель сможет перерабатывать лишь тонкие ветки и выдавать мелкую труху.

В заводских моделях чаще всего используются следующие три варианта.

Первый - ножевой дисковый . Эти аппараты хороши для измельчения мелких веток диаметром до 2 см и травы.

Второй - фрезерная конструкция ножей . Измельчители с подобным устройством ножей могут справляться с толстыми ветками до 8 см. Но при одном условии - ветки должны бить сухими. Иначе остатки сырой коры и древесины забьются в фрезу и застопорят механизм.

Третий - универсальные фрезерно-турбинные ножи . Этот вариант ножей, пожалуй, наиболее предпочтительный. Такие измельчители способны справляться с крупными и мелкими ветками как сырыми, так и сухими.

Безусловно, описанные выше типы ножей практически невозможно изготовить самостоятельно. Именно поэтому в самодельных измельчителях используются следующие конструкции ножей.

• Первая - двухваловая конструкция с 8 ножами.
• Вторая - ножево-дисковая .
• Третья - наборной пакет из дисковых пил . Их изготовление наиболее простое и материалы к ним можно найти на любой барахолке.

Ниже мы рассмотрим создание именно этих видов измельчителей.

Как сделать садовый измельчитель своими руками

Создание самодельного садового измельчителя достаточно трудоемкий процесс, требующий от мастера высокого уровня навыков. Сами работы проходят в два этапа. Первый подготовительный. Второй - сборка садового измельчителя.

Подготовительный этап

На этом этапе создаем чертежи садового измельчителя и закупаем все необходимые материалы. Чертеж измельчителя можно нарисовать от руки или в специальной программе, такой как AutoCAD.

Как уже отмечалось ранее, конструкция измельчителя состоит из двигателя, вала с ножами, рамы, приемного короба и защитного кожуха. Но это лишь общий вид и, как говорится, дьявол кроется в деталях. Создавая чертеж измельчителя, необходимо уделить особое внимание расположению вала с ножами, а также углу среза ножей.

Для измельчителя с двумя валами чертеж будет выглядеть следующим образом: между двумя металлическими пластинами расположены два вала с ножами. На каждом из валов 3 - 4 ножа. Сами ножи закреплены при помощи 3 болтов и смещены относительно центра вала. Свободное вращение валов обеспечивают 4 подшипника, закрепленных в отверстиях металлических пластин. Синхронное вращение валов достигается за счет двух шестеренок, которые приводятся в движение мотором. Передача крутящего момента может быть сделана при помощи ремня или цепи. Расстояние между валами выбирается из расчета ширины ножей и толщины перерабатываемых веток.

Важно! Необходимо обратить особое внимание на количество оборотов двигателя. В электродвигателях мощностью 4 кВт количество оборотов от 2500 до 2800 об/мин. Такое количество оборотов хорошо в дисковом измельчителе мелких веток и травы. Для двухвалового измельчителя важна сила, поэтому следует понизить количество оборотов. Для этого достаточно установить на валу шестерню или шкив меньшего диаметра, а для привода валов поставить большой шкив или шестерню.

Ниже приведены чертежи садового измельчителя с двумя валами, 6 ножами, по три на каждом из валов.

Для ножевого дискового измельчителя чертеж выглядит на порядок проще.

В первую очередь это касается диска с ножами. На чертеже можно отобразить диаметр диска и место расположения ножей и их количество. В зависимости от требований к качеству измельчения может быть от 1 до 3 ножей. Сам диск можно разместить как вертикально, так и под углом. Ниже приведены чертежи ножевого дискового измельчителя.

Чертеж для измельчителя с наборным пакетом дисковых пил также довольно простой.

На раме размещается шпилька с дисковыми пилами, которая приводится в движение мотором. Чаще всего в таких конструкциях используется ременной привод. Поэтому на конце вала двигателя и шпильки размешаются шкивы. Размер шкивов может быть одинаковым. Ниже приведены чертежи такого измельчителя.

Материалы, необходимые для изготовления описанных выше измельчителей, можно купить в магазинах, на барахолке или авторынке. Конечно, некоторые запчасти придется заказывать у токарей, но большую часть можно без проблем купить. Для выполнения работ по сборке потребуется болгарка, сварочный аппарат и гаечные ключи.

Для измельчителя с двумя валами потребуются следующие материалы :

• двигатель электрический или бензиновый;
• две металлические пластины толщиной 10 мм. Ширина и высота подбирается индивидуально;
• две шестерни для синхронного привода валов;
• шкив или шестерня для передачи крутящего момента валам;
• шкив на вал двигателя;
• два вала для ножей;
• 5 подшипников и крепление к ним;
• ножи или материал для их изготовления;
• профильные трубы для каркаса;
• листовой металл толщиной 2 мм для защитного кожуха и приемного бункера.

Для измельчителя из пакета дисковых пил потребуется следующее :

• 15 - 20 дисковых пил. Диаметр можно взять 18 см;
• двигатель;
• шпилька М20 или её аналог;
• 2 подшипника и крепление к ним;
• 2 шкива;
• 17 - 22 металлические шайбы толщиной 5 мм для разделения пил;
• листовой металл 2 мм для защитного кожуха и приемного бункера;
• профильные трубы для каркаса.

Для измельчителя с ножевым диском потребуется совсем немного :

• двигатель;
• листовой металл для защитного кожуха и приемного бункера;
• ножи и лист металла для диска.

Как видим, наиболее простой по своей конструкции дисковый измельчитель. Но необходимо отметить, что вариант измельчителя с двумя валами способен перерабатывать ветки до 8 см в диаметре, а дисковый до 2 см.

Сборка садового измельчителя

Имея на руках чертеж и необходимые детали, можно приступать к монтажу садового измельчителя. Работы по сборке разделены на несколько этапов - сборка рамы и создание приемного бункера, сборка измельчительного барабана и установка на раму мотора и измельчительного барабана.

Рассмотрим процесс сборки на примере измельчителя с двумя валами. Работы начинаем с создания рамы :

• нарезаем куски из профильной трубы при помощи болгарки. Четыре заготовки будет длиной 40 см и две 80 см;
• свариваем короткие куски под прямым углом между двумя длинными. При этом две внутренние поперечины размещаем на таком расстоянии друг от друга, чтобы на них надежно был установлен измельчительный барабан;

Важно! Для придания измельчителю мобильности вся конструкция будет установлена на колесную базу. Для этого к раме необходимо приварить две стойки, к которым и будет крепиться ось с колесами.

После создания рамы можно приступать к созданию валов для измельчительного барабана :

• берем металлическую квадратную заготовку, если планируется установка 4-х ножей на один вал. Или круглую болванку для трех ножей;
• для квадратной заготовки обтачиваем оба конца, делая их круглыми так, чтобы они смогли войти в купленные подшипники. С круглой заготовкой выполняем отточку центральной части, делая три плоских среза под установку ножей.

Что касается самих ножей, то их можно изготовить из рессоры Камаза :

• берем рессору и отрезаем кусок необходимой длины;
• саму заготовку при необходимости можно выровнять. Для этого придется её нагреть в горне и несколькими ударами молота сделать ровной. После чего дозакалить и дать остыть;
• в самих ножах делаем отверстия для болтов;
• теперь выполняем заточку ножей. Угол режущей кромки выбираем 35 - 45 градусов. Заточку выполняем на точильном станке;

• в завершение прикладываем ножи к валу и отмечаем места на валу для крепления. После чего засверливаем отверстия и делаем в них резьбу.

Следующий этап - создание измельчительного барабана :

• в двух металлических пластинах, которые будут стенками, вырезаем отверстия для установки в них подшипников. Сделать это лучше всего при помощи сварочного аппарата, а затем отшлифовать края. Или можно обратиться на предприятие. В этом случае отверстия будут идеальной формы;
• теперь устанавливаем внутрь подшипники;

• для из закрепления используем специальные накладки, которые болтами закрепляются к металлическим стенкам;
• внутрь подшипников вставляем валы и закрепляем их;
• стенки барабана соединяем между собой металлическими шпильками с резьбой и фиксируем их гайками.

По завершению работ с барабаном и каркасом делаем приемный короб :

• берем тонколистовой металл и делаем 4 заготовки в форме параллелепипеда;
• с узкого края каждой заготовки отмеряем 4 - 5 см и загибаем его;
• делаем то же самое для длинных сторон заготовок. Но загиб делаем в противоположную сторону;
• собираем всю конструкцию и проверяем, как заготовки прилегают друг к другу;
• при помощи сварки или самозатягивающихся заклепок соединяем края;
• в основании короба, на отогнутых краях, делаем отверстия для крепежа.

После сборки измельчительного барабана надеваем на валы шестеренки и устанавливаем всю конструкцию на раму, где закрепляем ее болтами. После чего ставим на место двигатель и натягиваем приводную цепь или ремень. В завершение устанавливаем и закрепляем приемный короб. А также устанавливаем защитный кожух на все вращающиеся части измельчителя во избежание случайного попадания сторонних предметов.

Создание двух других измельчителей несколько проще. Для дискового измельчителя необходимо следующее :

• создать каркас и поместить внутрь мотор;
• поверх мотора установить отражающий щит из тонколистового металла с отверстием для вала мотора;

• в диске сделать отверстие для установки на вал, а также прорези для ножей;
• ножи можно изготовить из рессоры автомобиля описанным ранее способом;

• собираем и устанавливаем диск с ножами;
• создаем приемный короб и устанавливаем его сверху дискового измельчителя.

Сборка измельчителя из дисковых пил выглядит следующим образом :

• создаем раму;
• на шпильку с резьбой нанизываем дисковые пилы. При этом между дисками размещаем шайбы. Это необходимо для того, чтобы зубья не цеплялись друг за друга. Пакет пил с обеих сторон зажимаем гайками;

• на внутренних поперечинах каркаса привариваем крепеж для подшипников;
• надеваем на шпильку подшипники и закрепляем их, после чего устанавливаем пакет пил на каркас и закрепляем его там;

• с наиболее длинного конца шпильки устанавливаем шкив или шестеренку и фиксируем стопорным кольцом;
• устанавливаем двигатель и натягиваем приводную цепь или ремень;
• в завершение устанавливаем приемный короб.

Создавая один из предложенных выше самодельных измельчителей, необходимо учесть преимущества и недостатки каждого из них. Для двухвалового измельчителя характерна высокая мощность и возможность переработки толстых веток. Фракция щепы будет от 2 см до 8 см в зависимости от оборотов и количества ножей. Ножево-дисковый измельчитель наоборот будет прекрасно справляться с мелкими ветками и выдавать мелкую фракцию щепы, но вот толстые ветки для него проблема. Измельчитель с пакетом дисковых пил может справиться как с толстыми ветками, так и более мелкими. Но при этом он очень сильно пылит, и между пилами застряет много щепок, что требует тщательной чистки после работы. Описанные выше варианты садовых измельчителей можно создавать как в одиночном исполнении, так и комбинируя типы между собой.
