Строим улей для пчел своими руками. Типы пчелиных ульев: конструкции и характеристика

Пчеловодство – довольно увлекательное, интересное, но вместе с тем, очень серьезное и, в некотором смысле, даже опасное занятие. К нему нужно подходить с большой ответственностью, тщательно все взвесив, продумав, изучив все нюансы. В первую очередь следует оценить свои возможности, наличие необходимого пространства на участке и прочие важные моменты, без которых нельзя разводить пчел. Особенно касается это жилищ – ульев для пчел, которые должны быть сконструированы по чертежам, иначе насекомые начнут вить гнезда в других местах.

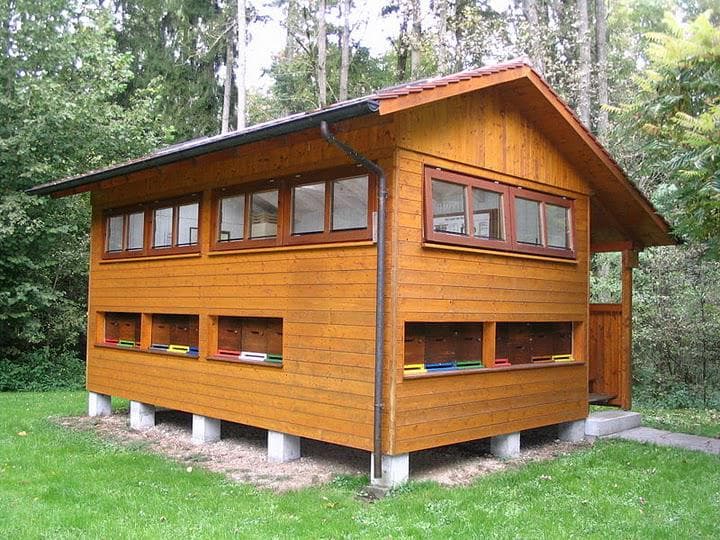

Пчелиная пасека на даче: преимущества и недостатки

Пасека на даче имеет массу преимуществ

Пчеловодство на загородном дачном участке имеет массу достоинств и положительных сторон :

  • натуральный, свой собственный мед , который, в первую очередь, используется в лечебных целях;
  • помимо меда вы получите много других полезных и ценных продуктов : воска, прополиса, пыльцы, пчелиного яда, маточного молочка и прочих;
  • дополнительный доход от продажи меда на сторону: друзьям, знакомым и другим покупателям, желающим приобрести натуральную продукцию.

Однако разведение пчел несет в себе немалый риск, что является главным недостатком обустройства пасеки. Они могут ужалить, а это нередко влечет за собой самые плачевные последствия и об этом нельзя забывать.

Также для размещения ульев необходимо:

  1. Пространство, много свободного места на участке .
  2. Приобретение или изготовление своими руками домиков для этих насекомых.
  3. Время и желание ухаживать за ними, пусть и не постоянно, но все-таки.
  4. Предоставление пчелкам «места работы», где они будут собирать урожай.

Но если вы, все же, решились на такой шаг, готовы преодолевать трудности, заботиться и разводить этих насекомых-тружеников, стоит узнать о них и их жизни побольше.

Виды ульев и их конструктивные особенности

Апитоксинотерапия – лечение пчелами.

В настоящее время существует большое разнообразие ульев, отличающихся друг от друга размерами, формами, конструктивными особенностями . Каждый пчеловод сам выбирает для себя наиболее подходящие, удобные на его взгляд модели. Но самыми распространенными и популярными являются: двухкорпусные, с полурамочным магазином, лежаки и многокорпусные.

Двухкорпусный

Он представляет собой конструкцию, сооруженную из двух корпусов (ящиков), высота которых составляет 32 см, а внутри их размеры – 45Х45 см. Нижний ящик имеет съемное дно, а в верхнем снимается крыша. В улье размещается 24 рамки, по 12 в каждом корпусе.

Как правило, в своем полноценном виде двухкорпусный «пчелиный домик» устанавливается на пасеке только в теплое время, когда насекомые просыпаются и начинают собирать урожай.

В зимний период, когда на дворе холодно, их помещаются в один из ящиков, а второй предусмотрительно убирают, в качестве запасного, дополнительного.

С полурамочным магазином: чертеж

Это ящик (корпус), где размещается семья пчел, который в период медосбора дополняется одной или двумя, в редких случаях тремя, магазинными надставками. Размер ящика 45Х45 см внутри и в высоту 32 см. Высота же магазинных надставок в два раза ниже. Полурамки ниже гнездовых рамок вдвое.

Лежак

«Одноэтажный» пчелиный домик, имеющий удлиненный корпус. В нем можно размещать до 20 и даже больше рамок. Дно в таких ульях, как правило, не снимается. Пчеловод имеет легкий доступ к меду, используя на своей пасеке ульи-лежаки, ширина которых составляет 45 см, а длина – 78,6 либо 93,6 см.

Однако на зиму их убирать значительно сложнее, чем многие другие виды улей, из-за их большого веса и крупных размеров.

Многокорпусный

Такая конструкция представляет собой улей, сооруженный из нескольких одинаковых по размеру ящиков (корпусов). В каждом ящике, высота которых 25 см, вместо 32 см, размещается не более, чем 10 рамок, размер которых 43,5 см Х 23,0 см. Высота рамки, соответственно, тоже ниже на 7 см. Внутренние размеры таких корпусов тоже несколько иные, чем в двухкорпусном улье – 45Х37,5см. Дно в многокорпусных узко-высоких пчелиных домиках снимается.

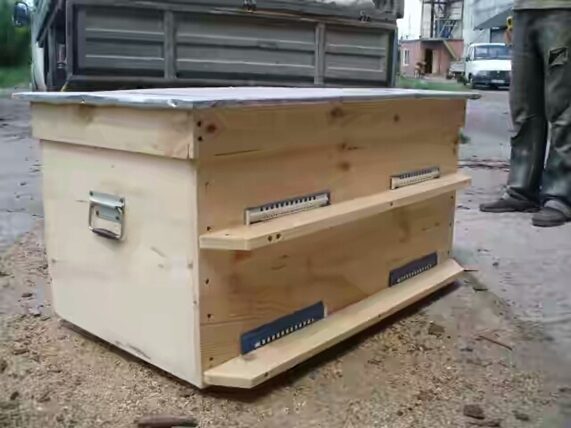

Как сделать своими руками

Ульи всегда можно приобрести в специализированных магазинах. Однако, если у владельца дачного, загородного участка есть необходимые строительные материалы, эту статью расходов можно существенно сократить и изготовить ульи самостоятельно.

На самом деле, в этом нет ничего сложного и особенного.

Пошаговая инструкция

Для постройки улья необходимо:

  1. Запастись сухими досками из мягких пород дерева : тополя, сосны, липы и других. Их влажность не должна превышать 15%. Ширина досок должна быть разнообразной, но не меньше 3 см. А также приобрести гвозди;
  2. Правильно, в точном соответствии с чертежами подготовить доски нужных размеров : отпилить, отшлифовать, выбрав наиболее оптимальный, подходящий вид улья;
  3. Соорудить конструкцию по чертежам , обязательно принимая во внимание, что в ульях должны быть две вставные доски, отгораживающие рамки и пустое пространство, дощечки или холст, закрывающие гнездо насекомых, а также специальные подушки, располагаемые сверху и по бокам «домика»;
  4. Крыша в ульях в основном делается покатой назад , сплошной, простой;
  5. Сделать леток , размером около 20 см;
  6. Изготовить рамки , исходя из размера самого улья;
  7. Покрасить конструкцию в приятные, светлые цвета, желательно разные, чтобы насекомые легко могли найти свой улей: желтый, голубой, белый.

Пчеловоды, особенно новички, должны знать, что пчелам необходимо создать все необходимые условия, особенно в самих ульях, где ширина проходов между рамками, независимо от вида конструкции, должна быть 11,6 мм, между стенками «домика» и планками рамок боковыми – 8 мм, и от 8 до 10 мм – расстояние между верхними брусками рамок надставок магазина и нижними брусками верхних надставок магазина.

Ширина боковых планок рамки и верхнего бруска должна быть 25 мм . Именно такая толщина сотов у пчел.

Несоблюдение тех или иных размеров, расстояний, расчетов при сооружении улья может привести к разным последствиям. Пчелам может быть слишком тесно, они сильно раздражаются, когда рамки вынимаются из ульев, задевая их, поэтому веду себя беспокойно, агрессивно, жалят пчеловода.

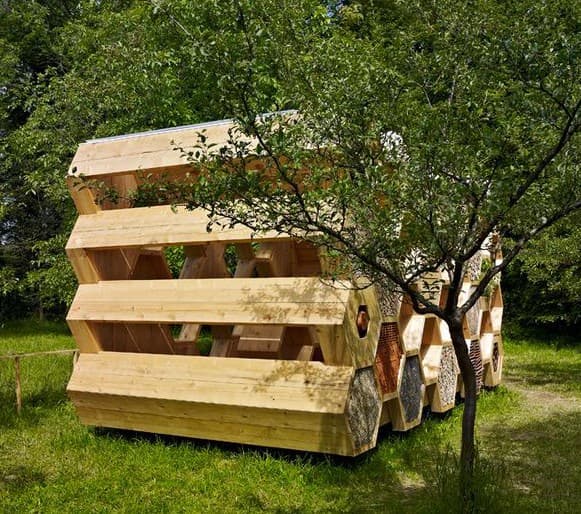

Интересный вариант: декор и домик для пчел

Либо, наоборот, в «домиках» может быть чересчур свободно, что приводит к созданию пчелами дополнительных сот, склеивающих рамки и стенки улей.

В основном ульи на дачных участках располагаются в саду. Однако для этого владельцу участка необходимо принимать дополнительные меры: строить забор, высотой 2 метра, садить вокруг пасеки малину, смородину, различные растения, чтобы пчелам было где собирать урожай . А можно использовать для этих целей чердак, что тоже весьма удобно и более безопасно для соседей. Кроме пчел, дачники часто заводят кур, разводят карпов. Читайте, как построить и подробный материал про . По ссылке вы найдете информацию о .

Улей Дадан прошел испытание временем – конструкция была изобретена в конце 19 века. Продуманная конструкция, простота и надежность сделали его популярным среди опытных пчеловодов и новичков.

Американский француз Дадан в 60х годах 19 века рассчитал математически габариты улья. К сожалению, работу не удалось завершить. Несколько лет спустя другой пчеловод, швейцарец Блатт довел до ума наработки Дадана и запатентовал работу как улей Дадана-Блатта.

В наше время Дадановский улей представлен несколькими типами конструкций. Главные различия – объем, материал и теплоизоляция.

Габариты конструкции – вопрос стратегический. Важно понимать, что нужно в конкретных условиях.

  • 10 рамочный. Классическая схема Дадана.
  • 12 рамочный. Квадратное сечение позволяет по-разному расположить рамки (с теплым или холодным заносом).
  • 14 и 16 рамочный. Тяжелей работать в одиночку. Увеличенное количество рамок создает большую нагрузку на конструкцию.

Материал

Качественный материал прослужит дольше, не будет коробиться или гнить. Нельзя использовать материалы с резким запахом.

  • Доски. Подходит древесина без сучков и гнили. Недостаточно высушенное дерево со временем ссохнется, возникнут щели.
  • и двп. Дешевле, легче обрабатывать, но менее долговечны.
  • . Легкие, теплые, прочные, не пропускают звуки.
  • . Легкие, теплые, не пропускают звуки и менее надежны.

Изоляция

В зависимости от температурных условий выбирают один из типов:

  • Двухстеночный. Стенки двойные, в зазор между стенками закладывается утеплитель (опилки, мох, солома, пенопласт). Сохраняет тепло в непредсказуемую погоду весной. Рекомендуется в средних и северных широтах России.
  • Одностеночный. Легкий вариант не рассчитанный на низкую температуру.

Из чего состоит

Независимо от габаритов и других особенностей улей Дадана-Блатта состоит из следующих элементов:

  • Корпус. Должен точно соответствовать чертежу, не иметь перекосов. К нему крепятся все прочие части конструкции. Леток устраивается в корпусе улья.
  • Дно. Обычно делается съемным. Несъемное дно герметичней и жестче, но усложняет работу с пчелами.
  • Надставка (магазин). Устанавливается в период активного медосбора. С помощью особых приемов матке не позволяют откладывать яйца в магазине. В принципе, 2 надставки установленные друг на друга, могут служить вторым корпусом.
  • Подкрышник. Нужен для проветривания и утепления улья.
  • Крыша. Больше всего подвержена погодным воздействиям. Крышу красят в 2-3 слоя или обшивают жестью. Крыши бывают односкатные, двускатные и плоские.
  • Второстепенные детали конструкции (летки, фальцы).

Как сделать своими руками двенадцатирамочный улей Дадан

Размеры и чертежи двенадцати рамочного улья Дадан приведены для одностеночного типа, поскольку вторые стенки надстраиваются поверх внутренних, и не имеют значения.

Подготовка к работе

При некотором навыке изготовить улей Дадан самостоятельно несложно. Есть несколько важных моментов.

  • Хранение и обработка дерева в сухом месте. Используется только высушенная древесина.
  • Заранее изучить чертежи и представлять порядок работы.
  • Подготовить инструмент и материалы.

Хорошо выполненная работа прослужит долго. Срок жизни изготовленного улья зависит от материала.

Порядок работы

  • Из доски 35 мм нарезают заготовки согласно чертежу. Подготавливают места соединения, выбираются фальцы. Заготовки шлифуются.
  • Широкие доски при сборке противопоставляют узким (если передняя нижняя доска широкая, боковые нижние берутся узкие).
  • Места соединения проклеивают. Используется ПВА или столярный (казеиновый) клей. Важно чтоб клей не имел резкого запаха и не был токсичным для пчел.
  • Торцы соединений дополнительно усиливаются штифтами или саморезами. Перед последующей сборкой нужно дать клею высохнуть.
  • Высверливается верхний леток, прорезается нижний по кромке корпуса.

В процессе изготовления дна, надставки и крыши имеет смысл периодически примерять их, чтобы заметить ошибки сразу.

  • Съемное дно делается шире и собирается из досок в четверть (или другим способом с хорошей герметичностью). Три планки набиваются с таким расчетом, чтобы входить в фальц внизу корпуса. Лицевая сторона остается без планки, для вентиляции. Доски можно взять толще 4 см, это утяжелит дно, но сделает его прочней.
  • Надстройка (магазин) собирается аналогично корпусу. По верхней кромке надстройки выбирается фальц.
  • Крыша надевается на корпус или магазин. Со временем немного меняют форму, потому нужно сделать посадку крыши не слишком плотной. По бокам или в лицевой части устраиваются отверстия для вентиляции. Чтобы пчел можно было перевозить, нужно закрыть отверстия мелкой сеткой.

Размер двенадцатирамочного улья

Типичные размеры элементов улья Дадан на 12 рамок.

  • Глубина фальца рекомендуется 18 мм. Имеется в виду что остается пространство 10 мм между рамкой и верхним срезом.
  • Глубину прочих фальцев выбирают исходя из толщины материала.
  • Зазор между дном и рамками оставляют 25 мм, для уборки и для удобства пчел.
  • Верхний леток диаметром 25 мм сверлится в 70 мм от верхнего среза. Под летком устанавливается прилетная дощечка.
  • Нижний леток высотой 10 мм и делается почти во всю длину стенки, его длина регулируется специальными вкладышами.

Чертеж двенадцатирамочного улья Дадан

Вид в сборе улья Дадан. Вариант с двумя магазинами и подкрышником.

Чертеж корпуса

Для сборки корпуса потребуется по две боковых и передних стенки. В фронтовой стенке нужно будет просверлить верхний леток.

Боковая стенка корпуса Дадан на 12 рам

Передняя стенка корпуса Дадан на 12 рам

Чертеж магазина

Для сборки магазина, также понадобится две передние и 2 боковые стенки.

Боковая стенка магазина Дадан на 12 рам

Передняя стенка магазина Дадан на 12 рам

Чертеж подкрышника

При необходимости подкрышника, он собирается также аналогично корпусу и магазину, но имеет свои размеры.

Подкрышник Дадан на 12 рам

Чертеж крыши

На чертеже представлена горизонтальная крыша. Если нужен скат, можно приподнять одну переднею стенку на 20мм, и не забыть про боковые стенки у которых максимальный внешний размер увеличится до 100мм, а минимальный останется 80мм. Также правая боковушка должна быть зеркально левой.

После сборки каркаса сверху нужно закрепить лист фанеры 540мм*540мм или связать 20мм доской, при условии что крыша горизонтальная. С внутренней стороны утеплить, а с внешней покрыть листом железа, толем, линолеумом или другим материалом не пропускающим влагу.

Крыша Дадан на 12 рам

Чертеж дна

При изготовлении дна заготавливаем две боковые стенки (1), заднюю (2 без летка) и переднею (2) в которой заранее нужно сделать леток 10мм на длину подготовленной вами вкладки. Также нужно заранее подготовить дно (3) из доски 25мм, размером 470мм*470мм. Соединив 2 боковые стенки с задней вставляем дно, только потом закрываем передней стенкой. Под леток можно набить дощечку.

Дно Дадан на 12 рам

При изготовлении улья Дадан из доски 40мм. внутренние размеры не меняются. Увеличивается внешний размер на 10мм, и меняется глубина фальца на 21 мм.

Как сделать своими руками десятирамочный улей Дадан

Схема изготовления 10 рамочного улья Дадан такая же, как у 12 рамочного. Можно использовать доски 35 мм (нагрузка на конструкцию теперь меньше). Занимает немного места, с ним проще работать.

Размер десятирамочного улья

По сравнению с 12 рамочным меняется только длина боковых стенок, и соответствующие габариты крыши и дна.

Чертеж десятирамочного улья Дадан

Десятирамочный улей от двенадцатирамочного отличается только шириной.

Чертеж корпуса

Боковая стенка аналогична 12 рамочному. А передняя и задняя стенки меньше. В фронтовой стенке нужно просверлить верхний леток.

Боковая стенка корпуса Дадан на 10 рам

Передняя стенка корпуса Дадан на 10 рам

Чертеж магазина

Также как и для корпуса меняются только размеры передней и задней стенки относительно 12 рамочной конструкции.

Боковая стенка магазина Дадан на 10 рам

Подкрышник Дадан на 10 рам

Чертеж крыши

После сборки каркаса сверху нужно закрепить лист фанеры 540мм*470мм или связать 20мм доской, при условии что крыша горизонтальная. С внутренней стороны утеплить, а с внешней покрыть листом железа, толем, линолеумом или другим материалом не пропускающим влагу.

Крыша Дадан на 10 рам

Чертеж дна

При изготовлении дна заготавливаем две боковые стенки (1), заднюю(2 без летка) и переднею (2) в которой заранее нужно сделать леток 10мм на длину подготовленной вами вкладки. Также нужно заранее подготовить дно (3) из доски 25мм, размером 470мм*400мм. Соединив 2 боковые стенки с задней вставляем дно, только потом закрываем передней стенкой. Под леток можно набить дощечку.

Чертеж рамки Дадан

Улей Дадана-Блатта – надежен для средних широт. Стандартная 12 рамочная конструкция проста в изготовлении. Используя качественный материал и соблюдая технологию можно рассчитывать на долгий срок службы улья.

Каждый, кто начинает заниматься бортничеством, вынужден выбирать, какой улей лучше. Готовый «дом» для пчел можно приобрести в магазине, но сделать самостоятельно гораздо дешевле. Изготовление улья – задача несложная. Об этом и пойдет речь в статье.

Особенности

Ульи своими руками возможно сделать из пенопласта, фанеры или дерева. Себестоимость работы по созданию улья самостоятельно может быть минимальная, задействовать допустимо материалы, б/у.

На стадии прорисовки чертежа важно досконально разработать модель, которая оптимально будет соответствовать всем требованиям. Чтобы сделать главный блок улья, следует создать из брусков прочный каркас, обшить изнутри или снаружи досками. В зазор между досками помещается утеплитель.

Сделать следует обязательно специальные прорези, в которых будут закреплены рамки. Помнить необходимо про летки, они обеспечивают попадание пчел в само жилище.

Поддон может быть двух видов:

  • стационарный;
  • съемный.

Второй вид поддонов более популярен, его легче чистить.

Крыша делается из фанеры или досок, накрывается металлическим профилем или другим оцинкованным железом. Форма рамок очень зависит от конструкции улья.

Чтобы домик для пчел был для них желанным местом отдыха, следует во время строительства придерживаться некоторых постулатов:

  • материал должен выдерживать определенные механические нагрузки, перепады температур и влажности;
  • при монтаже домика обязательно следует оставить зазор между стенками, куда будет закладываться утеплитель;
  • летков должно быть несколько штук, в зависимости от погоды их можно будет уменьшать или увеличивать;
  • жилище обязано быть не только уютным и теплым, но и иметь довольно большую площадь, чтобы пчелам было, где складывать мед, размещать приплод.

Лучшим материалом для создания улья считается дерево. Используются обычно недорогие породы деревьев:

  • сосна;
  • осина;
  • липа;
  • тополь.

Пчелы охотно расселяются в деревянных ульях, дерево не содержит токсинов и является хорошим теплоизолятором.

Подбирая доски для улья, следует обратить внимание на их качество, не должно быть дефектов, гнили, трещин и тому подобного. Ширина досок должна превышать предполагаемую ширину стенки на 5-6 мм.

Древесину следует соответствующим образом обрабатывать, иначе она за пару сезонов придет в негодность. Пчелы не видят красный колер, самые лучшие для них цвета:

  • желтый;
  • синий;
  • зеленый.

Красить лучше всего масляными красками, они не содержать токсинов и долго держатся.

Чтобы правильно собрать главный блок улья, следует точно соблюдать все размеры, которые указаны в чертеже. Стандартный формат жилища для пчел:

  • ширина 330 мм;
  • длина 305 мм;
  • высота 138 мм.

Крышка делается из фанеры или ДСП, обязательно следует оставлять зазор шириной 32 мм, в летнее время подобный воздушный зазор обеспечит оптимальную температуру в жаркое время. В холодное время года в эти пазы можно инсталлировать утеплитель.

Популярны также ульи, которые называются удав. В них можно монтировать широкие рамки. В верхних частях делаются пропилы для вощины.

Размеры такой конструкции:

  • ширина 13,7 см;
  • толщина 3,2 см;
  • длина 37,8 см.

Стенки с боков имеют такую конфигурацию:

  • ширина 13,6 см;
  • толщина 2 см;
  • длина 35 см.

Примыкание элементов вплотную друг к другу делается с помощью специальных пазов.

Каркас делается из брусков толщиной 30 мм, два бруска нужны будут 45 мм. В каркас вставляется фанера с сеткой, конструкция крепится с использованием фальцев.

В крышке следует сделать обязательно закрывающееся вентиляционное отверстие.

Преимущество ульев-удавов, можно сделать все элементы из подручных или б/у материалов. Подобные объекты имеют большую площадь, пчелы в них себя чествуют комфортно.

Из недостатков можно вспомнить: много времени уходит на обработку рамок в каждом улье, их может помещаться более 20 штук.

Разновидности

За несколько столетий бортничества для пчел придумано несколько типов ульев.

Однокорпусный

Это самый простой улей, по сути, это пчелиные ящики, сделанные из досок или фанеры, Крышка у них снимается, внутри монтируются рамки для сбора меда.

Если пчелосемья быстро размножается и плодоносна, то ставятся дополнительные рамки. Накрывается такой «домик» односкатной или двухскатной крышей, используется шифер, металл, профиль.

Дадановский

Данный улей отличается простотой конструкции и большим объемом. В него вмещается до 14 рамок, при желании объем даже можно немного увеличить.

Альпийский

Этот улей сделан по аналогии с дуплом – модель имитирует естественные условия. В улье отсутствуют перегородки, вентиляция. Поступление кислорода реализуется через леток.

Альпийский улей также похож на однокорпусную кассетную модель. Однако отличается тем, что имеет скромные размеры, и в этом «домике» нет переборок между различными «комнатами», леток есть в одном экземпляре.

Кассетный

Тоже делается из досок, которые обрабатываются горячим воском. Такой метод дает возможность эффективно дезинфицировать «помещение», пчелы практически перестают болеть.

Лежак

Особый тип жилища, самый простой по своей конструкции. Сделать новичку такой улей не представляет никакой сложности. Изнутри домик обшивается утеплителем, ставить в улей допустимо до двух десятков рамок.

Лежак – это самодельный улей, который напоминает уменьшенный шкаф. В нем есть ящики, в которых отсутствует днище. На этом месте монтируются рамки, в которых будет собираться мед. Каждый «ящик» обладает индивидуальным летком, выдвижные отсеки разделяются между собой. В Северной Америке подобные конструкции получили широкое распространение. Лежак располагается горизонтально, имеет, как правило, не более трех отсеков. Параметры могут видоизменяться за счет перемещения перегородок. Размеры такого сооружения довольно большие.

Азиатский

В азиатских ульях отсутствуют медосборные рамки, ставятся крестовины или планки с поперечинами. Соты прирастают сверху вниз. Такая конструкция довольно комфортна, производят улья небольшое количество меда.

В России традиционно принято использовать «лежаки», в которых вмещается не менее двух десятков рамок. Ульи делаются чаще всего из дерева, лучшим материалом считается липа. В этом материале нет токсичных смол, дерево содержит оптимальный коэффициент влажности.

Все ульи в зимний период тщательно утепляются. Недостаток древесины из липы: она стоит дороже других, в особенности хвойных пород.

Домики для пчел из фанеры получаются не такие добротные, материал требует тщательной обработки праймерами, покраски в несколько слоев. ПВХ оклеивают улей внутри, он стоит недорого и хорошо удерживает тепло. Обрабатывать и монтировать ПВХ материалы технологически не представляет никакой сложности.

Главное требование – внутри этих сооружений должно быть:

  • тепло;
  • сухо;
  • иметься хороший воздухообмен.

Необходимые материалы

Для создания жилища для пчел требуются:

  • доски (20 мм);
  • бруски 30-40 мм;
  • сетка;
  • утеплитель ПВХ или техническая вата;
  • краска эмаль или масляная;
  • саморезы;
  • уголки;
  • металл нержавейка или оцинкованное железо;
  • рубероид;
  • фанера;
  • клей ПВА и казеиновый;
  • утеплители в виде матов из прессованного камыша или соломы.

Фанера

Фанера функциональный материал, работать с ним просто. Для строительства ульев рациональнее использовать б/у фанеру. Обязательно материал необходимо обработать грунтовкой, олифой, покрасить. Улей из фанеры делается двустенным, зазор между внешним и внутренним слоем (3-4) см прокладывается пенопластом или технической ватой, стоят утеплители недорого, имеют высокую эффективность.

Пенопласт

Пенопласт имеет низкую теплопроводность, домики для пчел из этого материала получаются сухими и комфортными. Стоит ПВХ недорого, монтировать его несложно. Главный недостаток: хрупок, распадается под воздействием ультрафиолета, активно впитывает влагу. Чтобы избежать отрицательного воздействия окружающей среды, ПВХ блоки обрабатываются различными грунтовками и праймерами, окрашиваются эмалью, которая создает защитную пленку.

Самый прочный материал из семейства ПВХ – это полиуретан, способен выдержать большие нагрузки, но стоит заметно дороже, чем пенопласт.

Дерево

Толщина досок для улья обычно составляет 2-2,5 см, соединяются они саморезами или с помощью казеинового клея. Внешние и внутренние доски крепятся отдельно. В стене обязательно следует сделать небольшое отверстие, оно будет предохранять от варроатоза, заболевания, которое провоцирует клещ Varroa destructor. Отверстие следует закрыть герметичной пробкой, которая имеет сходную конфигурацию.

В корпусе делается нижний леток. Он монтируется в 6 см от правой стороны домика.

На пол помещается изоляция (рубероид, плотный картон). После того как вся работа сделана, прибивается нижний слой.

Доски следует закрепить к угловым накладкам, конструкция приобретет дополнительную прочность.

На крышу можно монтировать металлический профиль или шифер. Обязательно следует предварительно положить гидроизоляцию.

Размеры и чертежи

Рассмотрим самые популярные конструкции ульев. Важно иметь в виду, что нет универсального рецепта по созданию идеального улья. Факторы, которые влияют на проектирование улья:

  • климат региона;
  • продукция, которую будет производить пасека;
  • комплекс мер по пчеловождению;
  • место для зимовки (улица или помещение);
  • подручные материалы;
  • многое другое.

В сети можно найти большое количество схем, чертежей и подобрать соответствующий прототип, который можно «довести до ума» самостоятельно в соответствии со своими нуждами.

Известный пчеловод Михаил Поливода разработал оптимальную конструкцию улья. Замечательна она тем, что при строительстве жилища для пчел можно использовать древесные б/у материалы и даже отходы мебельных мастерских. Всю работу можно делать, используя минимальное количество инструмента. Ульи делаются небольших размеров, их можно с легкостью транспортировать.

Самая несложная конструкция по Поливоводе – это рогатый улей. Благодаря выступающим наружу соединительным металлическим элементам улей получил такое неординарное название. Жилище для пчел простое, многоярусное, секционное, в нем есть большие внутренние объемы. Одна секция сделана из четырех сбитых в рамки досок, их параметры:

  • ширина 156 мм;
  • толщина 23 мм.

Секции соединяются друг с другом брусками 23х28 мм, выступают на 23 мм вверху и не доходят внизу 18 мм. Скомпоновав бруски, получается цельный прочный каркас, который может выдержать немаленькие нагрузки. Внутри размеры довольно значительные: 452х305 мм. Стыки делаются плотными за счет торцевых фальцев по краям досок. Иногда фальцы не применяются, монтируются небольшие бруски, которые создают дополнительный коэффициент прочности всему улью.

Альпийский улей (изобретатель Роже Делон) компонуется из нескольких блоков. Каждый отсек имеет 4-8 рамок (все зависит от того, сколько пчел в одной семье находится).

Дно делается из доски 3 см, внешняя поверхность окрашивается эмалевой краской с добавлением алюминия, внутренняя часть дна покрывается льняным маслом.

Внутри под крышу монтируется поилка для насекомых, она наполняется водой с растворенным сахаром, кормушка делается в форме желоба, который дифференцируется на перегородки, в каждом отделении присутствуют выступы, которые накрываются пластиковыми стаканчиками.

Внешне улей выглядит как пирамида, которая имеет несколько ярусов, она имитирует природные условия. Гнездовья формируются в несколько этажей многокорпусно, одно над другим.

Вентиляция происходит естественным путем через леток. Конденсат не образуется благодаря тому, что вверху присутствует кормушка. Она создает воздушный слой («подушку»). Под доски крыши подшивается утеплитель.

Рамки в таких ульях не обладают нижней и боковой панелью, есть только каркас из проволоки. Чтобы расположить искусственную вощину, вверху проделывается прорезь.

Преимущества альпийского улья: расходуется мало материала.

Пошаговая инструкция

Принципы создания улья несложны, они состоят из нескольких этапов:

  • следует определиться с конфигурацией, сделать подробные чертежи;
  • изготовление жилища для пчел из пенопласта начинается с нанесения на блоки очертания элементов будущей конструкции;
  • стены вырезаются, заусенцы зачищаются наждачной бумагой;
  • для крепления блоков вырезаются четверти (также в креплениях будут присутствовать саморезы);
  • если главный блок делается из дерева, то следует из брусков сделать каркас-станок, который затем будет обшиваться досками или фанерой с внешней и внутренней стороны;
  • на днище подшивается металлический или оцинкованный лист;
  • крыша делается двухскатная или односкатная;
  • закрепив крышу, ее следует утяжелить;
  • летки ставятся традиционные.

После компоновки всех элементов следует сделать покраску улья (цвет синий или белый).

Сделав главный блок, необходимо будет собрать рамки, они имеют составные элементы рейки и бруски. Прежде чем собирать и крепить деревянные элементы, их следует хорошо просушить, прокрыть грунтовкой и олифой, затем покрасить.

Размеры по стандартам ГОСТа:

  • элементы верхние и боковые – B – 2,6 см;
  • рейка наверху – H – 2 см;
  • рейка внизу – B – от 1,4 до 2,6 см;
  • H – 1,1 см.

Размеры в данном случае приводятся по стандарту ГОСТа – 43,6х30,1 см.

Традиционно главный блок улья похож на ящик, в котором проживает пчелиная семья. С ростом численности пчелиной семьи блоки можно добавлять. Дом для пчел может быть:

  • одинарный;
  • двухкорпусный;
  • многокорпусный (от 4 и больше);
  • толщина стен – 36 мм;
  • рамок в корпусе наличествует от 15 до 25.

Элементы корпуса монтируются к каркасу, который сделан из брусков 40 мм. Внизу спереди делается широкая щель, через которую насекомые будут попадать в свое жилище.

После того, как вы решили стать пчеловодом и прикупили пару семей, приходит время необходимости в новых ульях. Семьи растут и роятся, и их нужно отсаживать в новые домики. Можно, конечно, купить готовые, но б/у покупать опасно. Неизвестно какие заболевания можно прикупить с ними, а на новые цены кусаются. Остаётся одно — сделать ульи для пчел своими руками по чертежам. Если знать все правила изготовления, то это совсем несложно.

В данной статье мы как раз поговорим об изготовлении ульев своими руками, правильных размерах и чертежах для них. Узнаем что такое улей лежак и как его изготовить.

В давние времена пасечники добывали мед в дуплах деревьев, потом стали выдалбливать колоды для пчел. С развитием пчеловодства стали изготавливать улики для пчел своими руками разных конструкций, и материал на них идёт разный.

Дерево

Классический вариант для изготовления ульев для пчел. В таких домиках пчелки чувствуют себя в естественных условиях, приближенных к природным. Лучшей породой дерева для изготовления будет кедр, хотя можно и липу, осину. Такие ульи лучше дышат, приятно пахнут и они сухие.

Ульи из осины и липы зимой требуют дополнительного утепления. И это дорогостоящие материалы.

Некоторые пчеловоды занимаются изготовлением ульев своими руками из материалов подешевле. Это — сосна, ель, пихта. Но в таких уликах пчелкам не комфортно. В них собираются влага и смолы, особенно в новых . Хвойный запах. Хорошо в них только одно, в них тепло и требуется минимальное утепление на зиму.

Фанера

Долговечный и экологический материал. Домик сделанный из неё необходимо покрывать красками и утеплять изнутри пенополистиролом, тогда в нем будет сухо и тепло. Но фанера боится влагу и требуется постоянный и правильный уход.

Пенополистирол

Современный материал используемый пчеловодами для изготовления ульев. У него низкая стоимость и не требует дополнительного утепления в зимнее время.

Недостаток этого материала — хрупкость и ломкость. Если выбран плохого качества, то возможно ухудшение мёда.

Пенопласт

Самый экономный вариант. Возможно использование упаковки от бытовой техники. Плюс такого материала его лёгкость даже с наполненными рамками. Отличная теплоизоляция. Минусом этого материала является его хрупкость и постоянная окраска, чтобы от воздействия солнечных лучей не рассыпался.

Полиуретан

Отличные теплоизоляционные свойства. Не гниет, не разлагается. В нем не развивается грибок и бактерии. Он не пропускает влагу и она не скапливается внутри. Его не любят грызть пчелы, мыши и птицы.

Небольшим минусом является его горючесть и требуется вентиляция, потому что он не пропускает воздух.

Внимательно изучив характеристики материала можно приступить к строительству улья. Рассмотрим варианты строительства деревянных и пенопластовых домиков.

Виды и конструкции ульев

Домики для пчел по конструкции делятся:

  • разборные;
  • неразборные.

Последними из-за сложности в уходе почти никто не пользуется . Всеми пчеловодами используются рамочные ульи, где количество рамок может меняться. Популярностью пользуется улей лежак на 24 рамки, сделанный своими руками. Однако есть варианты на 16 и 20 рамок.


В свою очередь рамочные ульи делятся на:

  • горизонтальные;
  • вертикальные.

Горизонтальный или «лежак» состоит из одного корпуса. Расширение идёт в стороны. С такими уликами легко работать, изменять количество рамок, но у них есть недостаток — они громоздкие и тяжелые.

Вертикальные же состоят из нескольких корпусов. Такая форма отличается лёгкостью и мобильностью.

В обоих формах используются несколько секций. Они разделены перегородками, что позволяет изменять объёмы в любых направлениях.

Популярные конструкции

Дадановский

Используется практически на всех пасеках. Изготавливается из дерева(кедр, ель, сосна, липа, осина). Отличается простотой и вместительностью. Состоит из 12 рамок и может быть дополнен, по мере роста семьи, магазинами или корпусами. В зимнее время пчел содержат в гнездовом отсеке. С наступлением тепла и увеличением семьи их надставляют корпусами.


Альпийский

Многокорпусной улей. Создатель французский пчеловод Роже Делон. Сделано по принципу дупла. То есть созданы и учтены природные условия проживания пчел.

Компактная конструкция удобна для ограниченных мест . В нем нет перегородок и вентиляционных отверстий. Воздух естественным образом поступает через леток.


Рута

Этот домик для пчел, сделанный своими руками предназначен для содержания пчел в южных районах , потому что из-за постоянных перестановок корпусов возникает переохлаждение домика. Состоит из 6 корпусов по 10 рамок.

Кассетный

В связи с ростом заболеваемости пчел среди пасечников стали пользоваться популярностью кассетные ульи. Такие улики обладают тонкими перегородками , поэтому пчелы создают микроклимат самостоятельно.

Изготовляется только из дерева и пропитываются воском, поэтому пчелы в них менее подвержены заболеваниям.

Украинский лежак

Такая конструкция улья в размерах более всего подходит для начинающих . Их легко обслуживать. Просты в построении, что позволит освоить навыки пчеловодства. Обычно такие улья на 20 рамок. Боковины домика утепленные, поэтому пчелы в них отлично зимуют.


Конструкций уликов много, но остановимся более подробно на классическом, лежаке с разным количеством рамок и многокорпусном бесфальцевом. В данном случае существуют ульи лежаки на 16, 20 и 24 рамки.

Как построить классический улей пошагово

Из-за простоты изготовления, классическим вариантом считается Дадановский улей.

Для изготовления ульев, лучше использовать натуральные материалы.

Классическая конструкция для производства ульей состоит из:

  1. Одного или нескольких корпусов.
  2. Одного или двух магазинов.
  3. Подкрышника.
  4. Дна улья.
  5. Потолка.
  6. Крыши.
  7. Рамки.
  8. Кормушки.
  9. Вставной доски.

Инструкция домика для пчел с чертежами

А теперь поговорим о том, как сделать улей своими руками пошагово. Размеры улья для пчел могут быть самыми разными, но мы остановимся на одном варианте. Для этого вам понадобится:


Для крышки и подкрышника требуется доска 15 мм толщиной. Собрать и покрыть жестью, чтобы не попадала вода. Покрасить. Сделать вентиляционные отверстия в диаметре 1.4 см.


  • задний и передний щит (см): ширина 53, высота 32, толщина 4.
  • боковой щит (см): ширина 48, высота 32, толщина 4.
  • внутренний (см): ширина 45, высота 45, толщина 32.

Для того, чтобы поместить рамки в корпус, требуется сделать фальцы.

Размеры 1.1 * 2 см.

Если будет многокорпусный пчелиный улей, то размеры будут другие: 1 * 1.4 см.

Рамка находящаяся в гнезде — 43.5 *30 см;

Магазинная рамка — 43.5 * 14.5 см;

Расстояние от стен корпуса до боковых планок 0.07 см;

Пространство под рамку — 2.5 см;

Ширина бока рамки — 3.7 см.

Улей-лежак на 16, 20 и 24 рамки: чертежи и размеры


Улей-лежак на 16, 20 и 24 рамки

Какие инструменты и материал понадобится?

  1. Дерево, фанера, пенопласт.
  2. Линейки, или рулетки.
  3. Угольники;
  4. Ножовки.
  5. Молотки.
  6. Сверло, дрель, саморезы.
  7. Стамески.
  8. Клей.
  9. Ручки для переноски.
  10. Оцинкованная жесть для крыши.
  11. Рамки в количестве 24 штук.

Размеры улья:

  • рамки 30 * 43.5 см;
  • корпус (см): длина 87, ширина 56.5, высота 63.5;
  • длина крыши (см): снаружи 93.5, внутри 81;
  • толщина дна 3.5 см;
  • нижний леток — 1.2 * 14 см;
  • верхний леток — диаметр 2.5 см.

Инструкция изготовления улья на 24 рамки

    1. Из приготовленного материала вырезать по чертежам детали.

Точно соблюдайте размеры, чтобы конструкция улика для пчел своими руками была ровной и без больших зазоров.


Инструкция изготовления улья-лежака
  1. Собрать дно. Соединить две рейки и настил с помощью грунта и гвоздей.
  2. Соединить боковые стенки и прикрепить ко дну. Сделать выступ за бруски 2 см.
  3. На передней и задней стенок проделать пазы для рамок. Размер 1.8 * 1.1 см.
  4. Снизу прорезать летки.
  5. Приделать задвижку и прилетную доску.
  6. Сделать крышу. Доски крепить гвоздями в шип.
  7. Прикрепить к крыше петли для открывания.
  8. Оббить крышу жестью.
  9. На задней стороне крыши проделать вентиляционное отверстие 20 * 0.03 см.
  10. На передней стенке сверлим отверстие диаметром 2.5 см.
  11. Прикрыть их сеткой.
  12. Ко дну крепким ножки.
  13. Проолифить и покрасить.
  14. Приделать ручки, чтобы удобно было при переносе.

Красить следует в белый. Этот цвет пчёлам запоминается лучше. Белый цвет отталкивает солнечные лучи.

Как делать улик лежак на 20 и 16 рамок

Изготовляется по тому же принципу с разницей в размерах.


Многокорпусный бесфальцевый улей: размеры и чертежи.

За многие годы этот улей не потерял своей популярности в использовании. Удобная конструкция позволяет им пользоваться повсеместно. Да и в изготовлении он прост.

Для того, чтобы правильно построить улей, нужно знать из чего состоит конструкция:

  1. Крышка.
  2. Подкрышник или потолок.
  3. Магазины.
  4. Корпуса.
  5. Подставка.
  6. Рамки.
  7. Разделительная решетка.

Корпус по виду похож на ящик. Его размер изнутри (см): шириной 37.5; длиной 45; высотой 24.

В него входит 10 — 12 рамок размером 43.5 * 23 см.

Такие размеры более подходят регионам с теплым климатом, а для российского климата ширину делают на полсантиметра больше.

Уменьшение размера приводит к неудобствам в работе с рамками. Их невозможно достать, когда они сильно запрополисованы или разбухли от влаги. Поэтому некоторые увеличивают ширину корпуса до 38 см.

Для изготовления корпусов нужно брать тщательно просушенные доски. Просыхать они должны в течение года. При выпиливании деталей, доски должны быть с небольшим запасом(3-5 мм). Запас оставляют для дальнейшего подгона деталей. Для оторцовки рекомендуется оставить напуск в 1 см.

На передних и задних частях корпуса сделать фальцы, чтобы ставить на них рамки. Размер 1.1 и 1.7 см. Такая глубина позволяет свободно ставить верхний корпус.

На боковых стенках нужно приделать ручки или небольшие углубления.

С торца улья под крышей просверливается отверстие в 25 мм для вентиляции домика.

Ящики с рамками плотно соединяются друг на друга. При этом не используются фальцы. Такое конструктивное решение более удобное в эксплуатации и простое в постройке.

В корпусах с использованием фальцев при перевозке или перемещении пчелы чаще всего забиваются в нижнюю часть и прячутся в фальцевых выемках, впоследствии погибают. Чаще всего в них гибнет матка и пасечники отказались от таких ульев в пользу безфальцевой конструкции.

На изготовление крыши берётся плашка толщиной 2 см. Из неё сколачивается щиток, который покрывается оцинкованной жестью.

Дно лучше сделать съемное, двустороннее.

  • три бруска 57*6.5*3.5 см — боковые;
  • один 44.5*6.5*3. см устанавливается сзади.

Проделать в них пазы. Ширина 3.5 и глубина 1 см. Собрать п — образную конструкцию. Пазы предназначены для установки половой плашки.


Необходимо предусмотреть выступ переда на 50 мм. Она служит прилетной доской.

Подкрышник(потолок) — cплошной щиток, собранный из плашек, размером 52 * 44 см. Вокруг него ободок, сделанный из реек. Ширина их 3.5 и толщина 1.5 см. В центре сделано отверстие. Оно нужно для вентиляции между корпусами или на него ставится кормушка.

На корпус подкрышник ставится гладкой стороной без обода , что позволяет пчелам свободно передвигаться. Он так же может служить, как разделительная решетка, в этом случае на отверстие набивают сетку.

Подставка. Изготовляется из брусков по размеру дна. В передней части приколачивают широкую плашку под углом 45°. Это будет прилетная доска.


В боковых брусках выпиливают углубление размером 2.5*9 см. Они предназначены для удобства, когда нужно поднимать улей или закреплять при переездах.

Чтобы увеличить срок эксплуатации брусков, пропитайте их жидким битумом. Растворите его бензином. Такая процедура сделает дерево влагонепроницаемым.

Размеры разделительной решётки. Предназначена изолировать временного изолирования матки. Для разделения корпуса с расплодом от медовых.

Размер решетки должен соответствовать с размером внутреннего корпуса. Ставится она на бруски. Изготавливается из проволочной сетки.

Размеры рамок. Корпусные и магазинные рамки, также можно сделать своими руками. Они должны соответствовать чертежам.

Чертежи многокорпусных ульев.



Рамки в улей: размеры и описание как сделать своими руками

Рамки — важная часть в ульях и основная работа ведётся с ними. От постоянной эксплуатации они приходят в негодность и их нужно добавлять. Поэтому у пчеловода всегда должен быть большой запас. Для экономии их лучше изготавливать самостоятельно, чем постоянно закупать.


Для изготовления рамок воспользуемся следующими инструментами:

  • молотком;
  • пассатижами;
  • шилом;
  • сапожными гвоздями;
  • мотком тонкой проволоки.


Для изготовления используйте натуральные материалы. Лучше, если это будут просушенные в течение года досочки. Чтобы изготовить рамку следует знать из каких деталей она состоит:

Верхний брусок.
Желобчатый или единообразный.

Нижний брусок.
Обычный, желобчатый или со сквозным разом.
Боковые бруски.

Имеют отверстия для натягивания проволоки под вощину.

Размеры рамок зависят от конструкции вашего улья. Стандартными размерами считаются:

  • ширина верхней и боковой досочки 2.5 см;
  • высота верхнего брусочка 2 см;
  • ширина нижнего 1.5 — 2.5 см;
  • высота 1 см;
  • внешние размеры колеблятся от конструкции улья, но обычно 43.5 * 30 см.

После того, как выбрали материал и определились с размерами приступаем к непосредственному изготовлению рамки.

  1. Из сухих досочек вырезать детали по размерам чертежа.
  2. При помощи сапожных гвоздей соединить все детали.
  3. На боковых планках просверлить 4 отверстия и два двойных для крепления проволоки. Расстояния между отверстиями должны быть равными.
  4. Натяните проволоку. Начните с верхнего отверстия и протяните ее змейкой. Следите за тем, чтобы проволока нигде не пересекалась. Надёжно закрепите ее, чтобы тяжелые соты случайно не оборвались. В итоге у вас должны получиться 4 линии.

На приготовленные таким образом рамки, закрепляется вощина.

Теперь вы знаете, как самому сделать ульи для пчел своими руками с чертежами. Пользуясь чертежами и размерами легко сможете построить его самостоятельно, тем самым сэкономив бюджет и предоставить пчёлам комфортные условия проживания.


Простому дачнику или сельскому жителю, у которых руки начинаются там, где и должны, стать настоящим бортником может помешать только нехватка теоретических знаний. Для начала мы предлагаем пошаговую инструкцию о создании улья своими руками. И для начала вот основной подробный чертеж изделия.

Для удобства здесь пронумерованы все детали и указаны их точные размеры. Особенностями конструкции являются:

  • Крыша из листа фанеры с проделанными в нем отверстиями для кормления пчел;
  • Наличие навесных секций , которые, при желании, легко можно снять и повесить обратно;
  • Защитная часть , укрывающая пчел от непогоды.

Помимо простых инструментов вроде молотка нам понадобится еще и оборудование для сварки. Заранее запаситесь всем необходимым. Вот список:

  • Мерная рулетка;
  • Кисти для лакокрасочных работ;
  • Простой карандаш и черный маркер;
  • Дрель и шуруповерт (или два в одном) с набором сверл;
  • Болгарка;
  • Сварочный инструмент;
  • Столешница.
  • Добыв инструменты для работы, начинаем запасаться всеми необходимыми материалами и запчастями, предусмотренными чертежами улья:
  • Гвозди 2,5х50;
  • Шурупы с потайной головкой 4х25;
  • Доска 32х18 (около 20 погонных метров);
  • Фанерный лист толщиной 12 мм;
  • 2 м уголков из мягкой стали и 0,7 м — из алюминия (50х50х3);
  • 4 листа мягкой стали (80х80х3);
  • Льняной утеплитель;
  • Облицовочный материал;
  • Клей и краска.

А теперь подробный план того, как сделать улей. Рассмотрим все действия поэтапно.

Нарезка и маркирование планок

Ширина планок 32 мм, толщина — 18 мм. Нарезаем их по длине в соответствии с представленным списком:

  • 600 мм — 10 шт.;
  • 564 мм — 12 шт.;
  • 564 мм — 2 шт.;
  • 564 мм — 1 шт.;
  • 486 мм — 4 шт.;
  • 424 мм — 2 шт.;
  • 154 мм — 4 шт.;
  • 424 мм (зарезанные под углом 45°) — 2 шт.;
  • 392 мм (также под углом 45°) — 2 шт.

Сверление направляющих отверстий в планках

Гвозди следует вбивать под углом, как показано на фотографии. Для этого с помощью цилиндрического сверла аккуратно проделываем маленькие отверстия.

Теперь сверлим отверстия в планке №2 в соответствии с показанным изображением.

Можно переходить к следующему этапу производства улья своими руками.

Сборка основного узла

Аккуратно с помощью клея и гвоздей собираем основные части конструкции. Внимательно следите за порядком планок и не допускайте ошибок в последовательности их соединения между собой.

Изготовление стальных ножек

4 опоры конструкции выполняем из стального уголка (50х50х3). В соответствии с изображением проделываем отверстия под шурупы. Внимательно следите за тем, чтобы они находились друг напротив друга в противоположных ножках.

Если сварочное оборудование достать не удалось, то можно сделать улей из дерева полностью, включая и ножки. Но такая конструкция сильно теряет в надежности и долговечности.

Крепление опор

Шурупы вкручиваются в отверстия в нижней части рамы. К уголкам следует приварить подножки (80х80х3).

Облицовка

Первым делом вырезаем облицовку и крепим ее винтами, частично перекрывая секции улья. С этой целью лучше всего использовать дерево или ДСП.

сделать улей своими руками. Фото

Устройство летка

Леток или вход в улей мастерим с помощью лобзика и пилы. Для этого выпиливаем отверстие 460 на 70 мм. Обрезки сохраняем, они будут использованы в дальнейшем.

Фронтальный вид

Дверные петли крепим таким образом, чтобы деревянные секции оказались под ними. С помощью шуруповерта устанавливаем под выходом специальную набойку. Следующий этап, в соответствии с чертежами улья, заключается в установке посадочной доски.

Посадочная доска

Ее монтируем с учетом лотка, который будет находиться на рамке. Доска ни в коем случае не должна мешать лотку. Чистим поверхность с помощью наждачки и шлифовальной машины, далее наносим тонкий слой краски.

Финальный этап сборки

Крепим изоляцию и утепляем конструкции. Остается только надежно вбить опоры в грунт, чтобы предотвратить опрокидывание сооружения.

Мы уверены, что сделать улей под силу каждому. Он станет комфортным жильем для пчелиной семьи и принесет много пользы вам и вашим домочадцам.

улей своими руками пошаговая инструкция. Видео мастер-класс

Как сделать улей своими руками в гараже?

К доскам, которые являются ключевым материалом в производстве улья на дому, предъявляются определенные требования. Во-первых, древесина должна быть хорошо просушена . Во-вторых, не допускается наличие сучков, смол . В-третьих, поверхность доски должна быть ровной . Если материал готов, то можно приступать к изготовлению струбцины, с помощью которой будем проводить склеивание. Достаточно будет устройства размером 60 на 30 см.

Внешний размер нашего улья составляет 53х53 см, внутренний — 45х45. Начинаем нарезку досок нужного размера

улей своими руками пошаговая инструкция. Фото мастер-класс

Если есть фуганок, то сделать улей будет проще.

С помощью циркулярной пилы проводим торцевание досок, а с помощью фуганка подгоняем их до нужной толщины в 37 мм. Теперь можно выбрать пазы (20 мм) для соединения элементов между собой.

Склейку проводим с помощью обычного ПВА-клея. Стягиваем с помощью струбцины и даем конструкции высохнуть. На это уйдет 12 часов.

По итогу у нас должно получиться 4 щита.

Для плечиков рамок нам необходимо будет со внутренней стороны выбрать пазы шириной 10 мм. Удобнее всего данная работа выполняется с помощью фрезы. Для закрепления крышки и магазина такой же паз (10х10 мм) выбирается и снаружи. Во всех четырех щитах делается выборка паза (20х20 см). Это понадобится для крепления пола. Как видно, конструкция достаточно проста, поэтому какие-то сложные чертежи улья нам тут не требуются.

Еще один трафарет но немного другого размера (45х47 см) нам понадобится для более точной подгонки углов в верхней части улья, который будет установлен в плечики.

Теперь переходим к сборке щитов . Выполняем операцию с помощью шурупов длиной 60 мм. Удобнее работать шуруповертом. В итоге имеем готовый корпус улья.

Фронтальная часть корпуса с вырезом под леток и плечиками под рамки.

Боковая стена.

Задняя стенка конструкции.

А так выглядит цельный корпус в сборке.

как сделать улей из дерева. Фото

Отверстие под леток вырезаем размером 10х120 мм, этого будет достаточно.

Продолжаем собирать улей своими руками и переходим к монтажу дна. Собираем его из досок. Размер щита должен быть 490х530 мм. Затем следует закрепить дно на корпусе. По желанию можете использовать гвозди или шурупы. Чтобы окончательно закрепить дно улья, следует установить на него бруски размером 50х50х500 мм.

Точно также собирается и магазин, который затем крепится на корпус.

Крышка улья имеет размер 530х530 мм. Изготавливаем ее и не забываем по бокам сделать пару вентиляционных отверстий (15х150 мм), закрытых изнутри с помощью сетки.

Для более плотного закрытия крышки необходимо выбрать фаски (10х10 мм) по всему периметру. На крышку устанавливаем фанеру (10-12 мм), а на нее крепим утеплитель. В нашем случае это потолочная плитка. Она не позволит улью резко перегреваться. Поверх устанавливаем лист ДВП и для прочности закрепляем всю конструкцию листом оцинкованного железа.

Нам практически удалось сделать улей. Осталось лишь обить углы конструкции с помощью железной или алюминиевой полосы. Так мы добавим улью крепости и он прослужит дольше.

Изготовление различных видов ульев

Для изготовления нам понадобится стандартный набор инструментов, если найдется, станок для обработки древесины, клей и лакокрасочные материалы.

Улей Дадана-Блатта

Наиболее популярный вид ульев. Чтобы его изготовить в качестве материала советуем использовать липовые или ивовые доски. Вот пошаговая инструкция изготовления улья своими руками.

улей своими руками чертежи. Фото

Первый этап — подготовка материала. Готовим доску толщиной 40 мм . Она пойдет на производство корпуса и дна нашего улья. Для установки стенок необходимо провести выборку пазов. В этом поможет фреза. Каналы выполняем 5 на 10 мм по середине в месте, где будут соединяться доски.

Изготавливаем планки 18х4 мм. Они нам скоро понадобятся.

Для сборки щита используем клей ПВА. Смазываем им пазы и планки и плотно соединяем. После этого даем щитам хорошо просохнуть. В итоге должно получиться 4 щита для корпуса и 1 для дна.

Соединяем щиты шурупами или гвоздями и клеем. Это и есть однокорпусный улей Дадана-Блатта. Теперь можно вырезать леток и покрасить конструкцию. Следующий этап — изготовление крышки.

Для изготовления крышки и подкрышника лучше всего подойдет доска толщиной 15 мм. Обрабатываем ее чем-нибудь влагостойким и красим. Обязательно сделайте пару вентиляционных отверстий диаметром 15 мм.

Приводим точные размеры всех частей улья (см):

  • Внутренний — 45х45х32;
  • Выборка фальца под рамки — 1,1х2;
  • Фальц под корпус и магазины — 1х1,4;
  • Фронтальный щит — 53х32х4;
  • Задняя стенка — 53х32х4;
  • Боковые щиты — 48х32х4.

А вот чертежи конструкции.

улей своими руками чертежи. Фото

Улей Удав

Этот вид очень прост, компактен и легко транспортируется. Конструкция Удава предусматривает комбинированное дно, крышку и целых 10 корпусов.

Вот точные размеры улья (мм):

  • Корпус изнутри — 335х300х135;
  • Фронтальная и тыловая стенки — 30;
  • Боковая часть — 20;
  • Планки для рамки толщиной 5;
  • Ширина верхних и нижних планок — 25;
  • Боковые планки — толщина 35;
  • Паз на верхней планке — 2х27;
  • Размер рамки — 110х28;
  • Доска для крышки — 20х8;
  • Толщина воздушного пространства под крышкой — 30;
  • Высота брусков для обвязки дна — 110;
  • Боковой брус — 20;
  • Задний и передний брусок — 30;
  • Леток — 335;
  • Фальц для рамки — 15.

А это его чертежи.

улей своими руками чертежи. Фото

Улей Варре

Один из наиболее простых вариантов ульев, который можно сделать самостоятельно. Корпус представляет собой ящик с 8 линейками . Интервал между ними должен составлять 12 мм. Торцы досок соединяются прямо. Корпус получается достаточно жестким ввиду пазового соединения. В производстве ручек используются бруски 300х20х20 мм. Для начала их следует проклеить, а затем окончательно закрепить с помощью трех гвоздей. Для того, чтобы дождевая вода стекала быстрее, можно немного скосить верхний край ручки.

Главная особенность улья Варре — это подкрышник . Его размер на 5 мм меньше, чем размер самого корпуса. Это большое преимущество, так как крышку очень легко снимать, а значит, облегчается работа пчеловода. Зазор можно увеличить до 10 мм. Чаще всего в качестве наполнения подкрышника используют мох или солому, но можно использовать также листья и стружку. Закрепить материал поможет ткань из плотного материала.

Крышку выполняем из досок не более 20 мм толщиной. Обязательно устраиваем вентиляцию.

Для производства дна понадобятся такие же доски. Размер дна должен быть уже основного корпуса, чтобы защитить улей от влаги на стыках.

Подробные чертежи улья Варре.



улей своими руками чертежи. Фото

Улей Рута

Главной особенностью конструкции данного вида ульев является одинаковый размер надставки и гнездового корпуса. В производстве может помочь чертеж улья Дадана-Блатта. Разница лишь в высоте гнездового корпуса.

Для нормального развития расплода понадобится два корпуса. Просторный улей значительно увеличит яйценоскость пчелиной матки.

Между корпусами предусматривается диафрагма. Она необходима для формирования отводки. В верхней части будет размещаться отводок, а в нижней — пчелиная семья.

Ниже представлены подробные чертежи, с помощью которых можно изготовить улей из дерева Рута.

улей своими руками чертежи. Фото

Универсальный улей Кузнецова

Конструкция состоит из:

  • Основания (2);
  • Корпуса с дном и поддоном (1, 3, 11 и 4, 5 соответственно);
  • Сетки для главного корпуса (10);
  • Крышки (12).

Корпус оснащается специальным пылеулавливателем (6). Он представляет собой несколько попарно скрепленных пластин, которые установлены под углом над сеткой. Данная особенность конструкции очень полезна для сбора пыльцы пчелами.

Несколько чертежей, которые помогут изготовить такой улей своими руками.

улей своими руками чертежи. Фото
