Чем снять изоляцию с кабеля. Инструмент для снятия изоляции с проводов: все про устройства для зачистки кабеля

В арсенале профессионального электрика обязательно есть инструмент для снятия изоляции с проводов, необходимый для зачистки жил при подключении розеток, выключателей, разделки проводки и т.д. Такое приспособление пригодится и домашнему мастеру, затеявшему ремонт в квартире или доме.

Разберемся, какие существуют инструменты для удаления оболочки с проводов, какова специфика их применения и обозначим, на что следует обращать внимание при покупке таких приспособлений.

Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись.

Количество контактов, которые подлежат зачистке при выполнении ремонта дома площадью 100 кв. м может достигать тысячи. Выполнять такую работу без специализированных приспособлений – это необоснованная трата сил и времени.

Кроме того, снятие изоляции без профессиональных инструментов для зачистки проводов чревато негативными последствиями:

• высок риск повреждения кабеля, что снижает безопасность эксплуатации электропроводки;
• надрез токопроводящей жилы приводит к снижению сечения провода, как результат – обрыв или подгорание в месте соединения;
• при неаккуратном срезе поврежденный провод при сгибе может сломаться.

В высокочастотных системах с переменным током ситуация усложняется появлением скин-эффекта – ток распределяется неравномерно, а преимущественно в поверхностном слое проводника. В таких проводах любой самый незначительный дефект жилы способен вывести из строя оборудование.

Ножом можно аккуратно счистить изоляцию, но работа займет много времени. А если надо подготовить множество кабелей, то ошибки неизбежны – выполнить быстро большое количество высокоточных надрезов не получится

Когда речь идет о значительных объемах работ, лучше не рисковать и задействовать специальные приспособления. Повреждение проводника может спровоцировать пожар, привести к поломке техники или стать причиной поражения током.

Виды электромонтажных приспособлений

Многообразие инструментов можно классифицировать по следующим признакам:

• объемам выполняемых работ;
• автоматизации процесса.

Изоляционную оболочку можно убрать двумя способами: термическим и механическим.

Первый вариант допустим только для тонких, маломощных проводников, применяемых в устройствах связи, аудиоаппаратуре и электронике, работающей от напряжения около 5 вольт.

Альтернативные варианты: бокорезы и плоскогубцы

Используя некоторые инструменты не по прямому назначению, вполне возможно снять изоляционную обертку. Популярные альтернативы профессиональным инструментам: бокорезы и плоскогубцы.

Режущие кромки должны быть направлены в противоположную сторону движению инструмента. Оболочка аккуратно удаляется трубочкой, не травмируя проводник

Для обработки проводов подойдут плоскогубцы с прецизионными отверстиями различного диаметра. Универсальный инструмент востребован при монтаже проводки.

Такие плоскогубцы позволяют:

• захватывать и изгибать проволоку;
• разрезать провод средней твердости;
• проводить опрессовку контактных гильз;
• удалять изоляцию.

Количество отверстий определяет функциональность инструмента, обычно плоскогубцы рассчитаны на обработку проводов 3-6 типоразмеров.

Работать с плоскогубцами надо аккуратно. Если не рассчитать силу прижима, то можно легко повредить жилу.

Выбор способа зачистки для разных проводов

Трудоемкость снятия изоляции во многом определяется типом провода. При выборе инструмента следует учесть особенности кабеля:

1. Коаксиальный провод. При удалении двойной изоляции работы проводят в два этапа. Верхний слой можно снять термическим способом, а нижний – с помощью стриппера. Жилы такого кабеля очень хрупкие и тонкие, поэтому их легко повредить.
2. Кабель с фторопластовым покрытием. Термоустойчивая изоляция, поддающаяся снятию только механическим путем. Подойдет нож электромонтера или стриппер.
3. Эмалированный провод. Если сечение меньше 0,2 кв. мм, то надо прибегнуть к термохимическому методу с использованием паяльника и хлорвиниловой изоленты. Провод кладут на ленту, проводят по кабелю паяльником – выделяемый хлор способствует «отхождению» эмалированной оболочки с провода.

При выборе инструмента надо учитывать, на какой диаметр провода рассчитано приспособление, а также материал изготовления рукоятки.

При необходимости обработки электрических кабелей, надо подбирать стрипперы с рукояткой из диэлектрического материала.

Покрытие защищает от напряжения в пределах 1000 Вт.

Выводы и полезное видео по теме

Разнообразие инструментов для зачистки проводов и кабелей, сравнение стрипперов:

Выбор инструмента надо основывать на предстоящих условиях его применения, необходимости дополнительного функционала. Главное, чтобы прибор обеспечил соблюдение двух главных требований: снимал изоляцию без повреждения токопроводящих жил и соответствовал заявленным диэлектрическим характеристикам.

Если относительно второго есть сомнения, то все работы проводят исключительно при снятом напряжении.

А каким инструментов для снятия изоляции с проводов вы пользуетесь? Пожалуйста, поделитесь собственным опытом с посетителями нашего сайта. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи.

В электротехнических мероприятиях особенно важна точность и аккуратность при обработке материалов. Качество проводящего ток элемента обуславливается надежностью соединений и отсутствием дефектов на линии. Как показывает практика, немалая часть неполадок в работе сетевых коммуникаций такого типа возникает именно по причине допущения ошибок в монтаже. Залогом же качественной работы является использование подходящих инструментов. К примеру, в вопросе о том, как зачистить провод, не стоит прибегать к подручным средствам, не предназначенным для подобных операций. Чисто и ровно, без повреждения рабочих элементов, снять изоляцию позволят специальные приспособления.

для снятия изоляции

Традиционное устройство для таких задач - это специальный вид плоскогубцев, имеющих прецизионные отверстия с разным диаметром. Также в инструменте предусматриваются рифленые губки и прямые лезвия. Можно сказать, это универсальный инструмент для зачистки проводов, поскольку он также позволяет выполнять захват и резку кабелей разного калибра. Если важна не функциональность, а высокая скорость и удобство в работе, то стоит обратиться к семейству кусачек и клещей. Всего несколько манипуляций требуется для подстройки устройства под размер конкретного провода, после чего так же легко производится снятие изоляции.

Уже отмечалось, что подручные инструменты использовать в таких работах не стоит. В первую очередь данное правило распространяется и на обычные ножи, но это не значит, что в принципе данная категория хозяйственной утвари не может применяться в электромонтажной работе. Например, существует кабельный нож для проводов, характеристики которого как раз ориентированы на удаление наружных покрытий. Инструмент отличается серповидной формой лезвия, а также применением высокопрочных инструментальных сталей в основе.

Особенности и преимущества стипперов

Отдельного внимания заслуживает категория стипперов, которые предназначены для точечного удаления изоляционных слоев с кабелей разного типа. Конструкция устройства представлена двумя рукоятками и губками, которые формируют лунки различных типоразмеров. В процессе работы мастер размещает провод в одном из свободных проемов, зажимает губки и тянет кабель в сторону от точки захвата. Острые лезвия вводятся в изоляционное покрытие, отсекая его от основной части и оставляя голым металлический сердечник. В целях повышения функциональности стриппер для снятия изоляции с проводов может оснащаться лунками не только в рабочей области основных губок, но и на рукоятках. С точки зрения эксплуатации, использование стипперов оправдано по двум причинам. Во-первых, обеспечивается высокое качество среза изоляции без нанесения вреда внутренностям кабеля. Во-вторых, пользователь имеет дело с готовыми лунками, ориентированными на работу с конкретными типоразмерами проводов - это избавляет его от хлопотной подготовки инструмента для работы с определенным форматом материала.

Для чего нужен кримпер?

Зачистка кабеля производится в рамках общего монтажного мероприятия, результатом которого должно стать сформированное соединение. То есть удаление клеммы - это подготовительная операция перед дальнейшим сведением или двух проводов или подключения кабеля к прибору. Для выполнения этой процедуры оголенный сердечник должен иметь вид цельного стержня, в который будут включены отдельные усики. В таких работах и пригодится кримпер, который позволит насадить и правильно зажать электротехническую гильзу на окончание кабеля. Обычно стриппер для снятия изоляции с проводов поставляется в одном комплекте с кримпером, так как они дополняют функцию друг друга, экономя время мастера.

Производители инструмента для зачистки проводов

Специализированные устройства для работы с проводами широко представлены на рынке. В частности, под маркой KNIPEX выпускаются кусачки, клещи и монтерные ножи, предназначенные как раз для удаления изоляционных слоев. Многие изготовители успешно совмещают в таких устройствах несколько функций. Так, стриппер WS 04B "КВТ", кроме зачистки провода, также позволяет выполнять опрессовку втулочных наконечников. Модели от производителей SHTOK и KRAFTOOL по умолчанию могут справляться и с резкой толстых проводов - в этом отношении данную продукцию также можно назвать универсальной. В большинстве своем новые модели отличаются надежностью и высокой эргономичностью, но есть и другие нюансы, которые стоит учитывать при покупке инструмента.

Как выбирать инструмент для зачистки проводов?

Опытные электрики отмечают, что лучше всего не рассчитывать на преимущества многофункциональных устройств с широкими диапазонами доступных для резки диаметров, а отдавать предпочтение конкретным узким диапазонам. К примеру, для базовых нужд подойдут модели, работающие с кабелями сечением от 0,05 до 10 мм 2 . Если же требуется профессиональное устройство, способное работать в более широком спектре, то есть смысл выбирать инструмент для зачистки проводов среди универсальных моделей. При этом учитывать стоит не только размеры доступных изделий, но и тип материала изготовления - это может быть витая пара, и т. д.

Заключение

Особенностью электромонтажных работ является и высокий риск поражения током. Разумеется, он присутствует не в каждом рабочем процессе, но для тех, кому нужен специальный инструмент для зачистки проводов, стоит учитывать этот аспект. Работу в условиях высокого напряжения в кабеле следует выполнять только устройствами, имеющими диэлектрическое покрытие. Обычно с такой оболочкой выпускаются стипперы, не пропускающие напряжение в 1000 В. Эти же требования к безопасности следует предъявлять к плоскогубцам, кабельным ножам и кримперам. Также не стоит забывать и о правилах эксплуатации элекротехнического инструмента, котрые в том числе направлены на обеспечение качественного результата в монтаже.

Даже любителям полежать на диване нередко приходится работать с электрическими проводами в квартире, гараже или в автомобиле. Чем только не выполняется такая, лишь на первый взгляд простая, операция: кухонным ножом, ножницами, тупыми кусачками, зажигалкой, а кое-кто — даже зубами.

Оплетка получается рваная, многие тонкие медные провода при этом теряются, что нарушает их и стандартную для конкретного вида токопроводимость и электрическое сопротивление. Они хуже соединяются между собой, в контактные клеммы и группы. И сбой в определенной схеме электропроводки произойдет именно в этом ослабленном звене. Поэтому вам просто необходим инструмент для зачистки проводов.

Как же правильно удалить изоляцию без брака?

Защитное покрытие любого многожильного медного провода должно быть двоякофункциональным: крепким и при этом эластичным. Другими словами, не допускать на медь влаги и последующего окисления провода и легко поддаваться частичному необходимому съему с жилы. Вам поможет наша пошаговая инструкция, как правильно зачищать провода.

Какие повреждения стоит ожидать от непрофессиональной зачистки концевика провода?

• уменьшение сечения проводника;
• изломы части медных нитей в жиле и падение прочностной характеристики;
• скрытые дефекты при использовании тупых зачистных устройств – от растяжки и сгибания;
• потеря части медных ниток в многожилке;
• загрязнение остатками изоляции токопровода.

Зачищаем правильно

Все выше описанное – результат деятельности дилетантов в электроделе. Профессионалы могут только посмеяться над тем, как мужик рвет оплетку и так уже непрочными зубами или с трудом стаскивает ее с концевика заржавевшими кусачками. Это можно посмотреть на многочисленных интернетовских фото зачистки проводов.

Электрики с опытом владеют всеми секретами в работе с проводами, пользуются одним или несколькими инструментами для обнажения жил. И не только многонитевых, но и одинарных и толстых — медных или алюминиевых, для внутренней разводки и уличной.

Ниже – выверенная методика электроинженеров и мастеров о том, как зачистить провод от изоляции своими руками быстро и качественно. Сначала о простоте для чайников.

С помощью обычного ножа

Хорошо заточенному лезвию легко поддается оплетка из поливинилхлорида и резиновой защиты. Первая – самая массовая ныне оболочка для медных и других проводов сечением от полумиллиметра до четырех. Нажали лезвием на оболочку и резко дернули. Чаще кусок обертки красиво и эффективно снимается. Но иногда оплетка не поддается ножу.

Это происходит на сечении больше 2,5 миллиметра. Тогда тем же ножом окольцуйте защитную поверхность, стараясь не достать до медных ниток провода. Лучше эту процедуру выполнить на дощечке, прокатав нож по окружности. Еще один способ — рассечение по поперечке. Согнуть провод и легко сделать насечку наверху сгиба. Легко дальше снимется.

Продольная насечка. Концом острого лезвия проведите вдоль длины намеченного снятия оплетки. Старайтесь не достать до медных проводов. Отгибаете ее и отрезаете. Такой метод подойдет для оплетки с двумя-тремя слоями различной защиты.

Щипцы

Заводских инструментов для снятия оплетки немало. Ассортимент по цене – от бюджетного до эксклюзивного. В обычном два приспособления: первое – калибром снимается оплетка, а другим отверстием защищаются медные провода.

Щипцы хорошо подойдут для работы с бэушным проводом, в котором медь немного подгорела. Очистив жилу, можно провод второй раз использовать в электропроводке.

Термосредство

ПВХ хорошо плавится и горит. Этим пользуются многие электрики вне мастерской, когда необходимо срочно снимать часть оплетки на проводе. Подойдет зажигалка или спички. Но нужно соблюдать правила безопасности, например, такое. Прежде чем обжигать оплетку, мокрую тряпочку держите рядом с огнем на проводе, она же и очистит от сажи медные нити.

Но с огнем не усердствуйте и по второй причине: тонкие медные или алюминиевые провода просто расплавятся, особенно на газовой зажигалке. И помните: ПВХ при горении токсичный.

Термоэлемент электрический

Такой проволочный нагреватель не подожжет всю оплетку и не расплавит тонкие провода в жиле кабеля. И вокруг такого среза появляется кольцевой герметичный термонарост, который не пропустит внутрь жилы влагу, и медь не будет корродировать. Эффективный метод только на обмотке из поливинилхлорида, а не на резине или фторопласте.

Не дешевите на КСИ

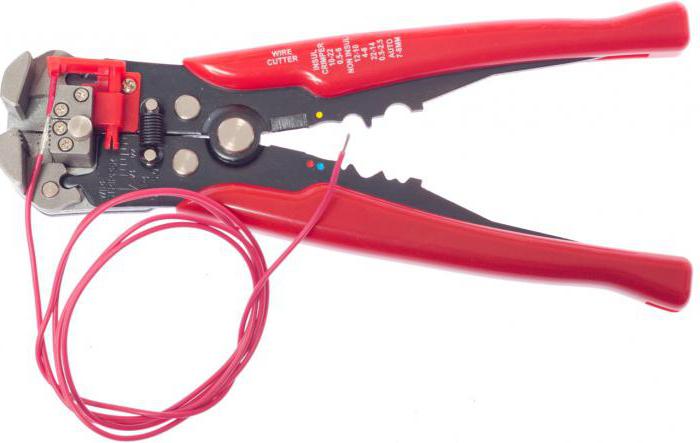

Комплекс снятия изоляции – так раскрывается аббревиатура этого ручного полуавтомата. Стриппер мягко надрезает оплетку по окружности, оставляя минимальный зазор.

Второе приспособление легко снимет остатки ПВХ. Он у разных производителей отличается по разбросу цен, поэтому сначала разберитесь с инструкцией, чтобы стриппер подошел к вашим потребностям. Изучите модельную линейку фирмы Khipex, или АМD, Jokari и ряда других.

Фото зачистки проводов от изоляции

Инструмент для снятия изоляции с проводов относится к профессиональному оборудованию и если вы не профессиональный электрик – он вряд ли вам понадобится. Если вам необходимо подключить одну розетку или выключатель – достаточно будет острого ножа и прямых рук.

Почему только спец инструмент?

Современная квартира в 100 квадратных метров – это 100 розеток и 20-30 выключателей. Итого это около 300 контактов, не считая распредкоробок, щитков, дополнительных соединений и осветительных приборов. В общей сложности количество контактов, с которых необходимо снять изоляцию, будет доходить до 1,5-2х тысяч. Проводить такую работу без инструмента для снятия изоляции – попросту терять время и силы.

Даже если вы всегда все делаете аккуратно, то разрезая в тысячный раз ножом изоляцию на проводе – все-таки заденете жилу и нарушите ее целостность. Впоследствии это может сказаться на качестве контактного соединения, жила обломается или начнет чрезмерно нагреваться на поврежденном участке.

Многие элементы, например розетка Legrand или другие приборы с автоматическими клеммами, требуют, чтобы контакты были зачищены на определенную длину. Вымерять каждый раз 5-6 мм перед тем как отрезать ножом? Учтите, таких розеток на одну квартиру будет сотня!

Если вы приходите к заказчику устанавливать электрику и у вас нет профессионального инструмента для снятия изоляции – вас никто не будет воспринимать всерьез!

Что на рынке

Безусловным лидером в этом плане является немецкая компания Knipex. Ассортимент специальных приспособлений для снятия изоляции довольно широк, мы остановимся на лучшем:

Указанный инструмент – лучшее сочетание цены/качества. Вернее, это просто лучшее качество ручного инструмента для снятия изоляции, которое есть. Стоимость аналогов из Китая или производства России – значительно, в десять, а то и в двадцать раз ниже. Например, российский инструмент для снятия изоляции КВТ WS 04B обойдется вам в 22$ а похожие поделки из Китая можно заказать и по 10$ за килограмм.

КВТ WS 04B - российский инструмент. Работает отлично. Недолго.

Весь этот инструмент будет прекрасно снимать изоляцию также качественно, как Knipex но только 2-3 месяца , после чего ножи тупятся, механизм расшатывается, вам приходится прилагать усилие все больше и больше, точность работы становится все хуже и хуже. В итоге вы начинаете снова пользоваться ножом для снятия изоляции с проводов.

Профессиональный инструмент стоит своих денег, т.к. позволяет вам зарабатывать быстрее, легче и больше

Видео обзор стрипперов разных производителей
