Долговечный паяльник. На что нужно обращать внимание при покупке паяльника? Паяльники с постоянным нагревом

03.05.2020

Практически в каждом доме в набор инструментов входит паяльник – специальный прибор для спаивания деталей. Принцип работы этого устройства заключается в расплавлении олова (припоя) и последующем нанесении припоя на края сплавляемых деталей. Кроме того, при помощи паяльника можно покрыть необходимый предмет тонким слоем расплавленного олова – облудить его.

Паяльники различаются по технологии нагрева жала на несколько видов, это:

Электропаяльник. Самый распространенный и популярный вид. Его жало нагревается при помощи электричества.
Термовоздушный. Тонкая струя горячего воздуха нагревает обрабатываемую поверхность.
Дуговой. Поверхность нагревается при помощи электрической дуги между жалом и размещенным внутри прибора электродом.
Молотковый и торцевой. Наконечники паяльников этого вида закреплены на удлиненных рукоятках, нагрев происходит под воздействием внешнего источника тепла.
Газовый. Иными словами газовая горелка.
Инфракрасная паяльная станция. Процесс пайки производится с использованием инфракрасного излучения.

Электропаяльники также имеют свои разновидности, отличающиеся по типу мощности и виду нагревателя: нихромовые и керамические. Импульсные также относятся к электропаяльникам, их наконечник нагревается в том момент, когда это необходимо. У каждого вида приборов есть свои особенности функционала, отличительные характеристики, достоинства и недостатки.

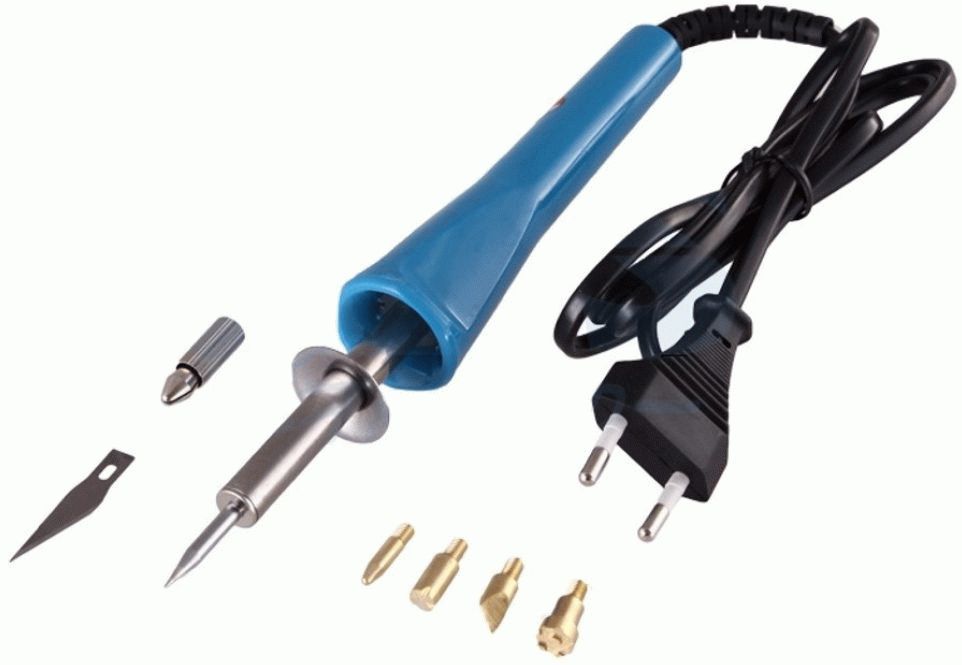

Нихромовый паяльник

Он еще называется электрический паяльник со спиральным нагревателем, или ЭСПН. Нагревательный элемент этого инструмента представляет собой спираль из тонкой нихромовой проволоки, через которую проходит электрический ток. В более современных моделях имеется встроенный в изоляторы нихромовый элемент.

Достоинства:

средняя цена, доступность;
ударостойкость, паяльник не чувствителен к механическим повреждениям.

Недостатки:

чувствительность к нагрузкам, при интенсивном ежедневном использовании его спираль перегорает;
наконечник разогревается достаточно долго.

Керамический паяльник

Нагреватель выполнен в виде керамического стержня, нагревающегося при помощи электричества. Паяльники такого вида более удобные, но чаще всего встречаются подделки – нихромовые, в которых керамическим является только изолятор. Однако, настоящие керамические выпускаются ограниченным количеством производителей, и существует множество дешевых некачественных подделок.

Достоинства:

нагрев происходит довольно быстро;
температура поддерживается при помощи системы управления;
высокая мощность;
небольшие размеры;

Недостатки:

трудности с определением подделки;
хрупкость нагревательного элемента;
невозможность использования сменных жал;
высокая цена прибора.

Молотковый паяльник

Современные модели бывают электрическими или нагреваются от внешних источников тепла (от открытого огня). Название «молотковый» произошло от конструкции – ручки с толстым наконечником. Прибор позволяет производить пайку крупных деталей.

Достоинства:

низкая цена;
возможность сделать такой паяльник вручную;
хорошая мощность (от 100 до 150 ватт).

Недостатки:

маленький функционал;
невозможность регулировать температуру нагрева.

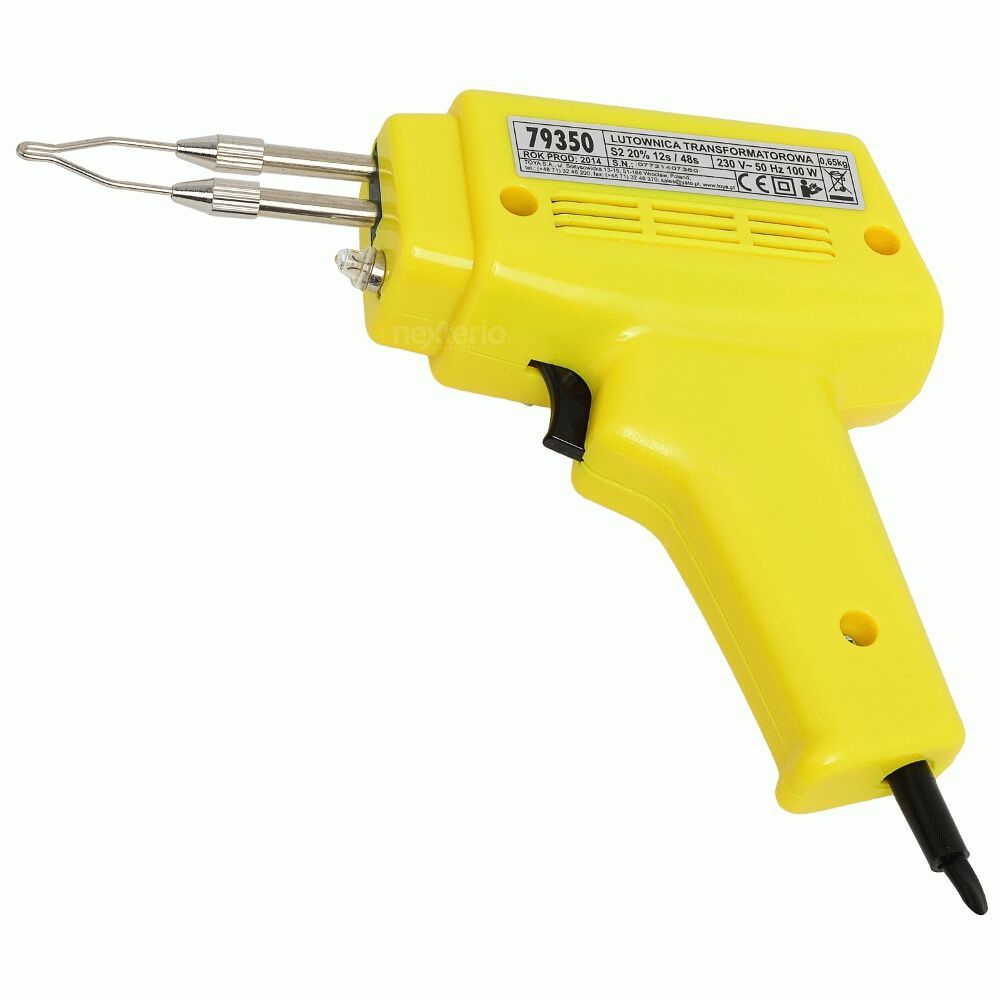

Импульсный паяльник

Паяльники такого вида не имеют постоянного нагрева, и разогревание наконечника происходит при нажатии кнопки. Для удобства такой прибор имеет изогнутую форму. Продолжительная пайка в данном случае не предусмотрена, но импульсным паяльником удобно оперировать при кратковременных работах.

Наконечник выполнен из медной проволоки, он разогревается посредством электрического тока. Современные фирмы производят импульсные инструменты со съемными наконечниками и нагревателем из керамики.

Приборы нового типа имеют дополнительные функции, такие как регулировка мощности и температуры, благодаря чему появляется возможность пайки как маленьких деталей, так и крупных.

Достоинства:

быстрое нагревание наконечника;
пайка деталей разного размера;
высокий коэффициент полезного действа (разогрев жала непосредственно во время пайки).

Недостатки:

могут быть использованы исключительно для непродолжительных работ.

Беспроводные паяльники

Мощность прибора такого вида сравнительно небольшая, паяльник работает не от сети, а на батарейках и используется в случаях отсутствия электричества или необходимости работы в особых условиях.

Достоинства:

быстрое нагревание;
мобильность и отсутствие необходимости в сети электропитания;
небольшой размер.

Недостатки:

небольшая мощность.

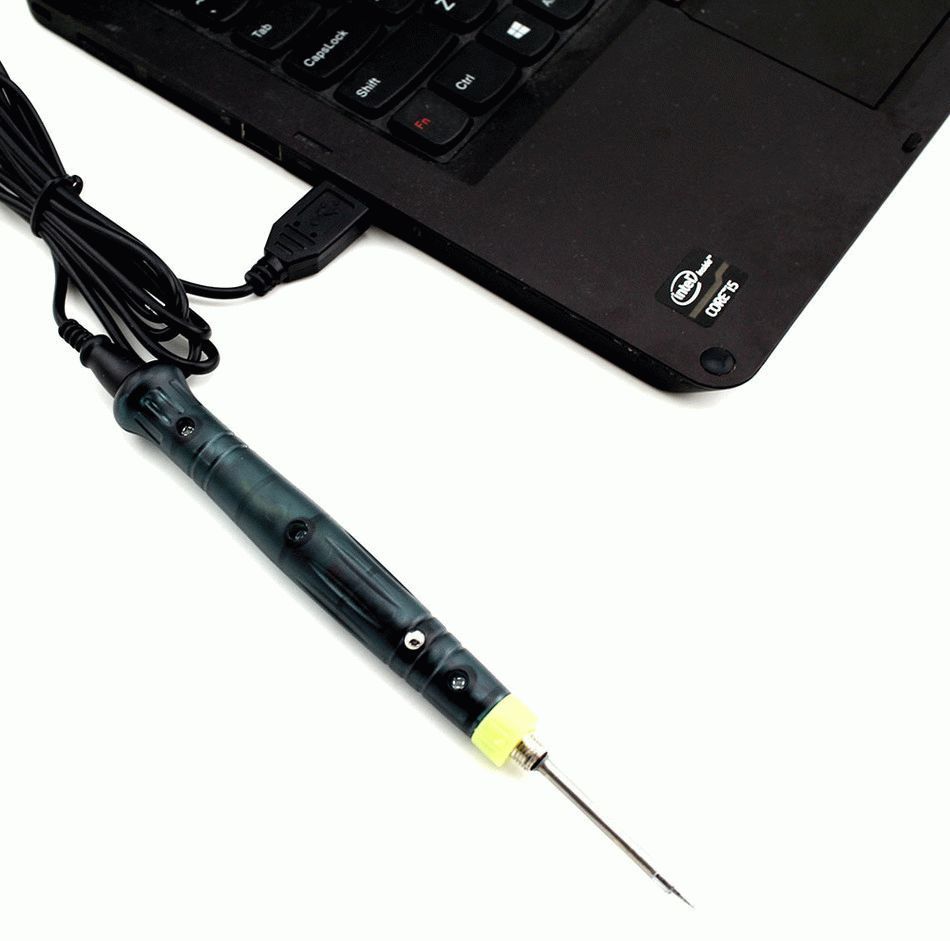

Портативные USB паяльники

Это небольшие по размеру паяльники с USB питанием. Такой прибор может работать от автомобильного прикуривателя и предназначен для пайки маленьких деталей.

Достоинства:

мобильность;
небольшой размер;
быстро нагревается.

Недостатки:

маленькая мощность.

Паяльник с отсосом олова

Это довольно оригинальный и удобный прибор, который прост в обращении. Лучше всего выбрать паяльник с изолированной ручкой, он обеспечит безопасность при работе и прослужит дольше. Некачественные паяльники с встроенным отсосом припоя отличаются быстрым выходом из строя.

Паяльник для детей

Это прибор с небольшой мощностью – от 30 до 60 ватт. Бывают электрическими, импульсными и на батарейках. Рекомендуется приобретать инструмент с деревянной ручкой.

Типы наконечников

Жала паяльников имеют несколько разновидностей и бывают выполнены из керамики, меди, а также могут иметь серебряное, алюминиевое, никелевое покрытие.

Медное жало

Такие жала устанавливаются в электропаяльниках.

Достоинства:

хорошая теплопроводность;
теплоемкость.

Недостатки:

окисление стержня и как следствие снижение его функциональности;
такое жало приходится зачищать, оно истончается и вскоре нуждается в замене.

Жало с покрытием из никеля

Такое жало также входит в конструкцию электропаяльников, и приборов с керамическим нагревателем.

Достоинства:

не обгорает в процессе работы;
отпадает необходимость регулярно зачищать его.

Недостатки:

высокая стоимость;
хрупкость материала.

Керамическое жало

Его корпус выполнен из керамики, а наконечник обычно медный, покрытый никелем.

Достоинства:

теплопроводность;
стойкость к коррозии;
отсутствие необходимости в постоянной очистке.

Недостатки:

высокая стоимость;
хрупкость керамического корпуса.

Форма жала

Форма наконечника зависит от вида производимой работы. При этом некоторые конструкции паяльников не подразумевают использования сменных наконечников, и в таком случае замена жала становится затруднительной и отнимает много времени. Кроме того существуют паяльники с регулируемой длиной жала.

Жала бывают в форме клина (отвертки), стержня со скошенной кромкой, конусообразные, в форме иглы. Самой удобной, универсальной формой является форма отвертки, так как она подходит для выполнения разных работ. Эта форма позволяет быстро нагреть необходимую деталь, а припой на таком жале держится лучше, чем на жалах других форм.

Материал ручки паяльника

Ручка паяльника должна быть изготовлена из материалов с низкой теплопроводностью. Это может быть деревянная ручка, эбонитовая, а также ручка из карболита и текстолита. Пластиковые ручки встречаются у самых дешевых моделей, они быстро нагреваются и могут оплавиться. Лучшим выбором будет ручка из дерева, так как оно имеет самую низкую теплопроводность.

Как правильно выбрать паяльник

Выбирая паяльник, следует ориентироваться по основным критериям, таким как его мощность, термостабилизация и конечно по цене прибора.

Мощность

Этот показатель зависит от вида работы. Мощность до 25 ватт подходит для пайки мелких электронных деталей, мощность в 40 ватт – для работы с толстыми проводами. Более высокая мощность, от 100 ватт и выше, подойдет для пайки крупных деталей. Достоинствами паяльников с большой мощностью является их надежность и широкий спектр функций, но их недостаток в том, что такие приборы не используются в быту.

Мощность домашнего паяльника должна быть от 25 до 40 ватт. Меньший показатель мощности приведет к тому, что пайка займет много времени, а качество результата будет сомнительным. Чрезмерная мощность сделает невозможной пайку деталей, которые могут просто сгореть.

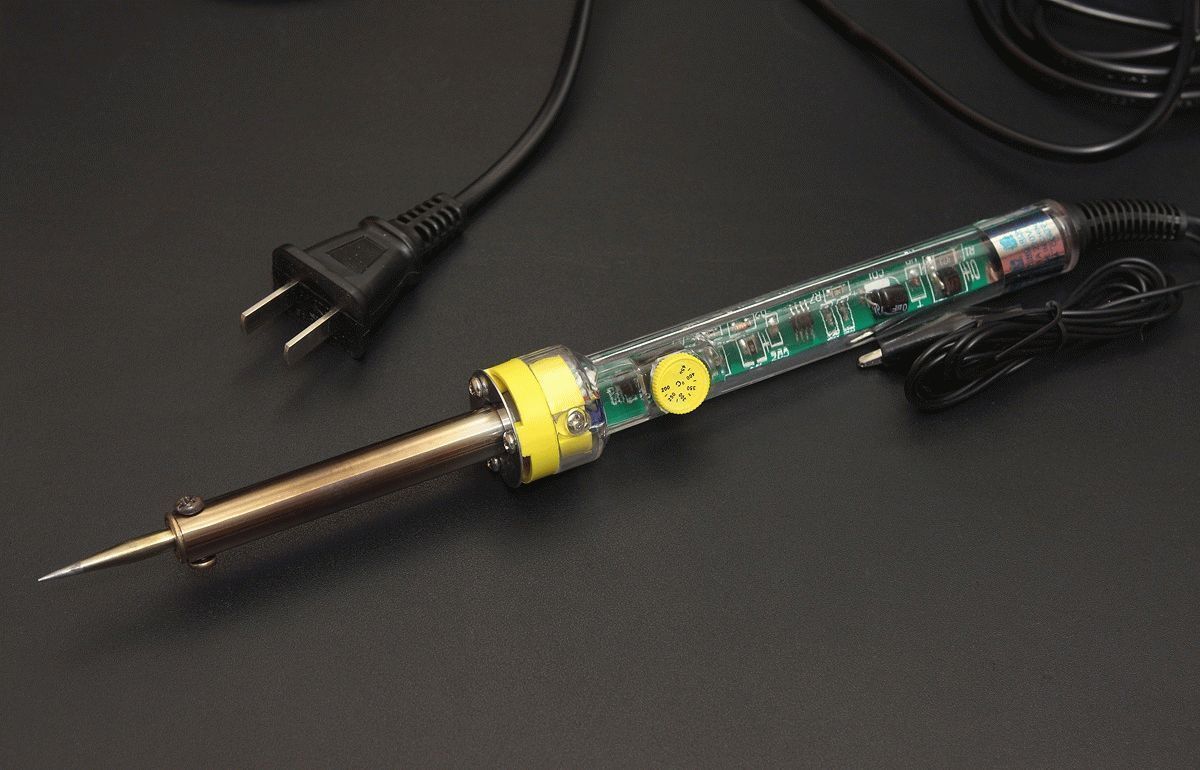

Термостабилизация

Паяльники с термостабилизацией значительно ускоряют процесс пайки, улучшают ее качество, а работать становится намного удобнее, так как предоставляют возможность не только точно выставить нужную для работы температуры, но и поддерживать ее. Это удобно как для новичков, так и для профессионалов. Регулятор температуры бывает как в отдельном корпусе, так и встроенным в конструкцию паяльника.

Достоинства:

автоматическое поддержание нужной температуры;
исключена опасность перегрева;
одним паяльником можно производить работы, требующие разной степени нагрева;
нет необходимости зачищать жало паяльника от окалины.

Недостатки:

оригинальное жало не универсальное;
часто встречаются подделки;
долго нагревается.

Стоимость паяльников

Цены напрямую зависят от характеристик и функционала, типа нагревателя, наличия или отсутствия регулятора температуры и от бренда, выпускающего прибор. Можно приобрести недорогой паяльник, имеющий хорошие характеристики и подходящий для домашних работ, можно выбрать и более дорогую модель с дополнительными функциями.

К недорогим и бюджетным паяльникам относятся приборы стоимостью от 80 до 600руб. Чаще всего это электрические паяльники с жалом из меди, мощностью в 40 ватт. Сюда же относятся керамические паяльники с нагревателем их нихрома, никелевым жалом и мощностью от 30 до 40 ватт – их стоимость колеблется от 300 до 600 руб.

Паяльники средней цены – импульсные, мощностью в 70 ватт (от 300 до 700 руб), беспроводные и USB паяльники, с небольшой мощностью до 10 ватт (от 300 до 1300 руб).

Паяльник с долговечным жалом и пленочно-керамическим нагревателем, мощностью в 50 ватт, имеет стоимость от 2500 до 5200 руб.

Десятка лучших

KVT XZ-1 — 10 место

Бесконтактный многофункциональный газовый паяльник. Хорошо подходит для пайки в труднодоступных местах. Имеет три режима работы – как паяльник, как фен для термоусадки и как газовая горелка. Его максимальная температура составляет 1300 градусов, а температура – 580 градусов, в конструкцию встроена система плавной регулировки рабочей температуры, а в комплект входит кейс и 4 насадки. Его стоимость – от 1900 до 2912 руб.

Паяльник KVT XZ-1

Dremel VersaFlame — 9 место

Газовый паяльник. Представляет собой универсальную паяльную станцию, подходящую для домашней пайки. Быстро нагревается, а время его беспрерывной работы составляет 75 минут. Его максимальная температура нагрева составляет 1200 градусов, прибор идет в комплекте с 4 сменными насадками, а его стоимость от 2680 до 4609 руб.

Паяльник Dremel VersaFlame

Sigma 200Вт — 8 место

Импульсный паяльник, выполненный в форме пистолета с ударопрочным корпусом. Имеет встроенный трансформатор, а жало этого паяльника выполнено из высококачественной стали. В комплект входит 3 сменных насадки. Максимальная температура нагрева – 400 градусов. Его стоимость около 800 руб.

Видео-обзор паяльника:

Паяльник Sigma 200Вт

Lukey 852D Plus — 7 место

Термовоздушная паяльная станция мощностью в 350 ватт и максимальной температурой 480 градусов. Имеет внушительный вес, но при этом проста и удобна в использовании. В комплект входит подставка и держатель для фена, который оснащен функцией автоматического отключения. Подходит для пайки микросхем, а также для ремонта бытовых приборов и электротехники. Прибор оснащен терморегулятором, а его стоимость составляет от 5250 до 6590 руб.

Паяльник Lukey 852D Plus

REXANT ZD-708 — 6 место

Это электрический паяльник с керамическим нагревателем, оснащенный регулятором мощности в диапазоне от 30 до 50 ватт. Нагрев конусного жала происходит быстро, а сам прибор отличается надежностью. Его термостойкая ручка выполнена из прозрачного пластика. Максимальная температура нагрева — 200-450 градусов. Его стоимость от 590 до 1099 руб.

Подробнее о паяльнике — в видео:

Паяльник REXANT ZD-708

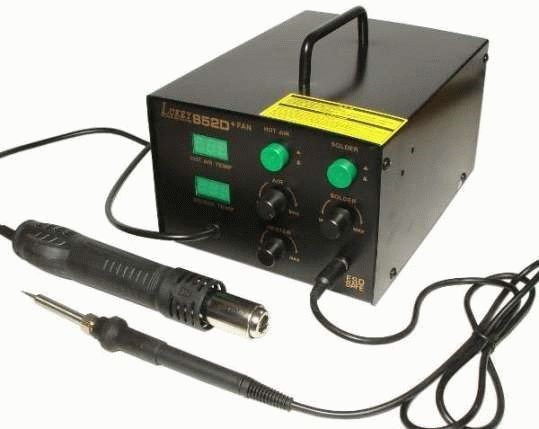

Lukey 852D Plus FAN — 5 место

Термовоздушная паяльная станция, с подачей мощного потока воздуха, регулируемой мощностью в 350 ватт и температурой 480 градусов. Температура также имеет регулировку, а цена прибора – от 449 до 5890 руб.

Паяльник Lukey 852D Plus FAN

CT-96 (CT-Tools) — 4 место

Керамический паяльник с регулятором температуры – специальный датчик устанавливает рабочую температуру (от 100 до 400 градусов), разогрев происходит в течение двух минут и выставленный уровень нагрева стабилен в течение пайки. Его мощность 50 ватт, а стоимость около 530 руб.

Паяльник CT-96 (CT-Tools)

PROXXON EL 12 (28140) — 3 место

Электрический паяльник с регулятором температуры, обеспечивающий постоянный стабилизированный нагрев жала. Разогревается быстро, в течение 10 секунд. Корпус паяльника защищен от нагревания, кроме того прибор оснащен подсветкой, имеет небольшой вес, его рабочая температура 250 градусов. Стоимость такого паяльника от 1300 до 1550 руб.

Паяльник PROXXON EL 12 (28140)

REXANT HT-019 (ZD-210) — 2 место

Электрический паяльник с вакуумным отсосом расплавленного олова, хорошо подходит для домашних работ. Намного удобнее паяльников с обычным отсосом припоя. Ручка прибора изготовлена из ударопрочного пластика. Мощность паяльника 40 ватт, рабочая температура 450 градусов, а стоимость от 280 до 520 руб.

Паяльник REXANT HT-019 (ZD-210)

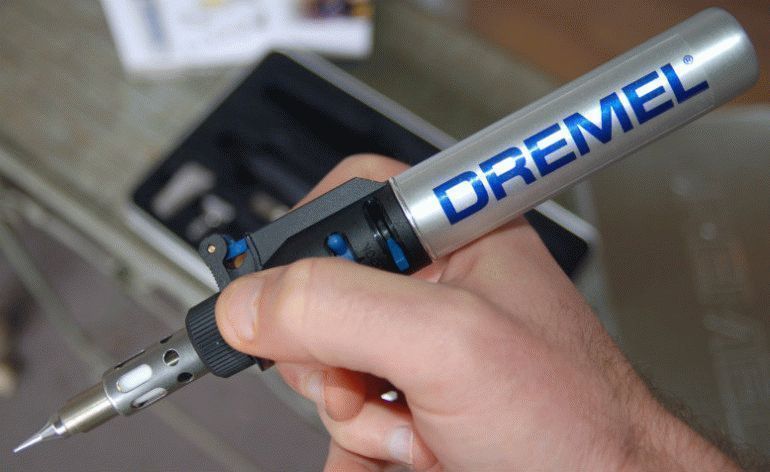

Dremel VersaTip — 1 место

Бесконтактный газовый паяльник Dremel VersaTip. Удобный, легкий, он универсален и может выполнять функции паяльника, газовой горелки, горячего ножа и фена. Время работы на минимальной мощности составляет 90 минут, а на максимальной – 30 минут. Разогрев происходит быстро, его максимальная температура плавно регулируется, и составляет в своем максимуме 1200 градусов. В комплект входит 6 насадок, а цена прибора от 2545 до 3199 руб.

Паяльник Dremel VersaTip

Выбирая паяльник, стоит опираться на планируемый объем работ, частоту его использования и технические характеристика конкретного прибора.

Ответ на вопрос о том, какой паяльник лучше выбрать, во многом зависит от специфики выполняемых работ. Разнообразие технических характеристик инструмента достаточно велико, несмотря на то что сложных деталей и приспособлений комплектация не предусматривает.

При выборе паяльников обратите внимание на его мощность, чем она меньше, тем дольше паяльник будет служить.

Паяльники: электрические и газовые

Газовые паяльники – это необходимый инструмент для работы в условиях отсутствия электроснабжения. Заправлять их следует пропаном, бутаном или изобутаном. Основным элементом такого паяльника является горелка, которая может быстро обеспечить необходимую рабочую температуру. Компактные размеры, небольшой вес и возможность использования в «полевых условиях» являются вполне понятными причинами выбора такой модели. Но некоторые считают такое решение не самым лучшим, особенно в случае работы в помещении. Применение газовой горелки предполагает накопление в воздухе веществ, вредных для организма, так как газ редко сгорает полностью. Кроме того, в данном случае для работы используется открытый огонь.

В случае необходимости работы при отсутствии доступа к электросети можно выбирать паяльник, работающий от автономного источника питания (никель-кадмиевого аккумулятора). Без подзарядки такой инструмент может работать в течение 2 часов.

Электрические паяльники

Свойствами, которые отвечают требованиям и объясняют тот или иной выбор, чаще всего являются надежность, безопасность и универсальные возможности устройства. В качестве основных типов паяльников могут быть названы стержневой и импульсный инструменты.

Импульсные паяльники используются в большинстве случаев для работы с микросхемами. Такие аппараты очень быстро разогреваются и удобны для работы за счет эргономичной конструкции. Но их цена в несколько раз превышает затраты на более привычные типы инструментов.

Стержневые отвечают всем требованиям практичности и надежности. Они более универсальны. Но время их разогрева иногда значительно.

Электрические паяльники лучше выбирать с учетом всех особенностей данного инструмента:

мощность;
габариты;
рабочее напряжение;
тип используемых нагревательных элементов;
форма и материал жала;
дополнительные критерии.

Если паяльник не предназначен для выполнения каких-то специфичных работ, а должен быть, что называется, «для дома», то задача выбора может решаться двумя способами. Либо приобретается универсальный, средней мощности инструмент, либо можно иметь два паяльника (для мелких и крупных объектов).

В зависимости от целей по этому признаку инструменты можно условно различать таким образом:

3-10 Вт – используется для работы с мелкими деталями (микросхемами).
20-40 Вт – наиболее используемая для работы мощность, может считаться универсальной.
60-100 Вт – применяется, в случае если необходима распайка толстых проводов.
100-250 Вт – необходим для крупных металлических предметов.

Паяльники, требующие большой мощности, многофункциональны и очень надежны. Но использование их в домашних условиях практически нецелесообразно.

Что касается габаритов и формы паяльника, то от этих критериев зависит удобство работы. Чем меньше размеры паяльника, тем он удобнее. Но в то же время чем короче его ручка, тем ближе находится раскаленное жало. Поэтому выбираем для качественной работы оптимальный вариант средних размеров.

Жало должно качественно закрепляться в паяльнике, иметь ровную, прямую форму. Удобство и качественный результат работы во многом зависят от формы жала. Это могут быть лопатка, конус, игла или другие варианты. Наиболее удобным будет инструмент, укомплектованный набором жал различных размеров и форм.

В качестве материала для изготовления предпочтительнее вариант плотной кованой меди.

Залуживание “жала” паяльника.

В этом случае жало будет стойким, значит, удобным и долговечным. Если предполагается длительная работа, то необходимость в выборе детали из материала, устойчивого к длительному воздействию высокой температуры, вполне объяснима. Не будет возникать необходимость в их частой замене.

Необходимыми особенностями конструкции являются:

Функция регулировки длины жала.
Функция замены жала.

Ручка паяльника изготавливается из различных материалов. Самым теплоизолирующим считается дерево. Ручки из эбонита слишком тяжелы. Пластмассовые намного легче, но сильно нагреваются во время работы.

В некоторых случаях в корпусе предусматриваются отверстия, через которые выходит горячий воздух. Также модели бывают оборудованы так называемым фартуком, который не удлиняет ручку, но площадь ее поверхности становится больше, и это позволяет рассеивать тепло и избежать дискомфорта при работе.

Рабочее напряжение

Наибольшее распространение получили модели паяльников, которые имеют рабочее напряжение 6, 12, 36 и 220 Вольт. Единого мнения относительно оптимального выбора в данном случае нет. Логичным представляется мнение, что удобен инструмент, который использует сетевое напряжение 220 В. Его безо всяких проблем можно подключать к бытовой розетке. С точки зрения безопасности уместен выбор варианта 36 В. Но в этом случае будет необходимо применение понижающего трансформатора.

Кстати, нагревательный элемент может быть спиралевидным или керамическим. Первый вариант более распространенный. Он надежен, и стоимость его существенно ниже.

Керамические нагреватели требуют осторожного обращения: его не рекомендуется ронять, любая деформация приведет к поломке. Попадание жидкости также может стать причиной проблемы: эта деталь инструмента просто треснет, не выдержав перепада температур. Преимуществом этого типа нагревателя является меньшее время, которое требуется на разогрев.

Если работать с паяльником приходится достаточно часто, то есть смысл в приобретении паяльной станции. Это дает возможность регулировки необходимой температуры нагрева, поможет поддерживать ее постоянное значение. Такое устройство укомплектовано подставкой и очистной губкой, которые в любом случае будут необходимы для работы.

Паяльник для работы с микросхемами

Нельзя начинать работу с паяльником, не прочитав инструкцию.

Требования к моделям аппаратов для пайки микросхем следующие:

Максимальная мощность инструмента должна быть не выше 25 Вт.
Комплектация очень тонким жалом (диаметр должен быть не больше 2,5-3 мм).
Паяльник должен обладать функцией регулировки температуры, для того чтобы не допустить повреждения микросхемы.
Не рекомендуется использование серебряного припоя. Намного лучше приобрести припой с некоторым содержанием олова.

Если приходится часто работать с микросхемами, то очень важно пользоваться заземлением. Это поможет избежать удара статическим электричеством. Даже самая маленькая искра наносит непоправимый вред всей уже проделанной работе.

Паяльник для работы с трубами

При выборе такого паяльника необходимо обратить внимание на комплектацию аппарата: он должен быть оборудован разнообразными насадками. Эти приспособления могут быть сделаны из металлизированного или обычного тефлона. Но первый вариант предпочтительнее.

Выбор необходимой мощности:

Профессиональные аппараты имеют мощность 1-2 кВт. Но если паяльник приобретается для работы дома (ремонта, благоустройства), то такой инструмент может быть излишним.
Для работ небольшого масштаба можно использовать модели, мощность которых равняется 680 Вт. Они замечательно подходят для ремонта и монтажа труб диаметром 16-65 мм.
Для того чтобы спаять пластиковые трубы диаметром 65-90 мм, необходим паяльник мощностью 850 Вт.
В том случае, когда диаметр труб больше 100 мм, мастеру может понадобиться модель с мощностью более 1 кВт.

К выбору подставки для всех инструментов необходимо отнестись со всей ответственностью, так как это поможет избежать травм и соблюдать нормы пожарной безопасности.

Для многих людей паяльники считаются устройством с нагревателем из спирали. Хотя имеется множество типов паяльников, которые отличаются видом энергии потребления, способами преобразования в тепло и методами передачи тепла к месту пайки.

Наиболее распространены известные устройства, работающие от электричества – электропаяльники.

Виды паяльников

Электропаяльники с нагревателем из нихрома

Выполнены с нихромовой спиралью. Через нее проходит электрический ток. У инновационных моделей паяльников существует контроль нагрева наконечника с помощью термодатчика, который подает сигнал, чтобы вовремя отключить спираль, когда температура достигла рабочего режима. Термодатчик выполнен по принципу термопары.

Электропаяльники с нагревателем из нихрома имеют несколько разных исполнений. Простые паяльники имеют в конструкции нихромовую спираль. Она намотана на корпус из изоляционного материала. Внутри вставлен нагревающийся стержень. В конструкциях, более продвинутых нихром встроен в изоляторы, которые уменьшают потерю тепла, увеличивают теплоотдачу.

Есть варианты с нагревателями из нихрома, помещенного внутрь изоляционного материала белого цвета. Этот элемент иногда принимают за керамический нагреватель. Производители пользуются этим, чтобы оказать влияние на выбор покупателем паяльника.

Керамические

Существуют также конструкции паяльников, у которых нагреватель керамический, в виде стержня. Он нагревается от подведенного напряжения к его контактам. Такие нагреватели признаны, как более совершенные. Они имеют свои достоинства: быстрый нагрев, повышенный срок службы (если к нему бережно относиться), широкий интервал мощности и температуры.

Паяльник индукционного типа

В этом устройстве стержень нагревается индукционной катушкой. Наконечник выполнен с покрытием из ферромагнитного материала. В этом материале катушка образует магнитное поле, от которого наводится ток, нагревающий сердечник паяльника.

Когда температура достигла необходимого значения, ферромагнитное покрытие уже не имеет магнитных свойств, вследствие чего сердечник больше не нагревается. Когда температура понизится до определенного значения, то ферромагнитные свойства покрытия вновь восстанавливаются, снова начинается нагревание сердечника. Так осуществляется автоподдержание температуры сердечника паяльника в диапазоне работы, не используя датчик или электронное управление.

Импульсные паяльники

Такой тип паяльников относится к особой категории. Порядок их включения таков: нажимают кнопку пуска и держат ее в нажатом состоянии. Наконечник паяльника быстро нагревается, за несколько секунд, достигает рабочей температуры. Осуществляется пайка необходимого места. После пайки кнопка выключается, происходит охлаждение паяльника.

В импульсных паяльниках российского производства работает схема следующего исполнения. В электрическую цепь включен медный провод (он же является наконечником). Схема состоит из трансформатора высокой частоты, частотного преобразователя, повышающего частоту напряжения сети до 40 кГц. Трансформатор уменьшает напряжение сети до рабочего значения. Сердечник паяльника закреплен к токосъемнику вторичной катушки трансформатора. Это дает возможность образования в нем значительного тока, быстрого нагрева. Инновационные паяльники оснащены регуляторами ступеней температуры и мощности, которые позволяют паять как крупные детали, так и элементы мелкой электроники.

Газовые паяльники

Они принадлежат автономным приборам. Применяются в любых местах. Это является их основным преимуществом. Нагрев жала паяльника происходит от газового пламени. В паяльник встроен баллон с газом, который можно самостоятельно заправить от баллончика для зажигалок. Если отсоединить от такого паяльника насадку, то он может выполнять функции газовой горелки.

Паяльник на аккумуляторе

Это устройство также относится к автономным инструментам. Оно имеет маленькую мощность, до 15 ватт, служит для пайки электронных мелких деталей.

Существует два вида паяльных станций. Это инфракрасный тип и термовоздушные станции. Они не так распространены, но имеют свои преимущества.

Термовоздушное исполнение паяльных станций оснащено нагревом зоны пайки от напора горячего воздуха, который выходит из паяльного сопла. Они напоминают фены, выходящий воздух которых поступает из сопла. Компрессорные и турбинные паяльные станции отличаются способами образования давления воздуха. У термовоздушных в корпусе паяльника расположен электромотор с крыльчаткой, который подает поток воздуха. В станциях компрессорных давление образуется компрессором с диафрагмой. Компрессор также расположен в корпусе станции.

Инфракрасное исполнение станций производит нагрев излучением инфракрасных волн. Нагревающаяся зона может иметь размер 10-60 мм. Ее размеры определяются регулировочной системой окна инфракрасного излучателя. Разную форму окна получают, применяя отражающую ленту, сделанную из фольги. Она закрывает участки электронной платы, которые не нужно нагревать.

Как выбирать паяльники

Паяльник нужно выбирать исходя из его параметров по температуре и мощности, а также условий применения, личными требованиями пользователя. Если необходимо пользоваться паяльником там, где отсутствует электричество, то приобретают автономные типы паяльников, это аккумуляторные или газовые. Инфракрасные и термовоздушные станции пайки применяются чаще для особых работ для пайки деталей электроники. Электропаяльники с импульсным нагревом имеют высокую скорость работы, широко распространены среди людей, не любящих ждать долгого нагрева.

Можно выделить некоторые критерии выбора паяльника:

Мощность . Необходимая мощность паяльника выбирается в зависимости от типа выполняемых работ. Если нужен для припаивания электронных деталей, то лучше подойдет мощность до 25 ватт. Можно применить устройство и с мощностью 40 ватт, но тогда на жало придется намотать медную проволоку или сделать насадку. Для лужения и пайки толстых проводов, а также удаления припоя он также является оптимальным выбором.

При более объемных работ по пайке массивных и жестяных деталей со значительным отводом тепла лучше приобрести паяльник мощностью от 100 до нескольких сотен ватт. Для таких целей хорошо подходит паяльник молоткового типа.

Термостабилизация . Для профессиональных пайщиков самым удобным видом паяльника стал образец с термостабилизацией, который повышает удобство работы, скорость и качество пайки. Для обычных любителей, которые изредка занимаются пайкой, такая модель также является удобной, так как на ней можно выставить необходимую температуру с автоматическим ее поддержанием. Лучше, чтобы на паяльнике была возможность точной установки температуры, а не просто верхнего и нижнего предела. Вместо регулировки температуры может предлагаться изменение мощности, которая не имеет связи с температурой. Без нагрузки и отдачи тепла паяльники будут перегреваться, а при хорошей теплоотдаче во время пайки, температуры может не хватить для работы. Регулятор мощности для паяльника выполняют на основе диммера.
Жало . Важным делом при выборе паяльника является наличие возможности менять различной конфигурации жала. Если сердечник паяльника сделан из меди, то конфигурацию жала можно легко выполнить любой формы, если заточить его. Можно также вместо заточки сплющить его молотком. А если сердечник покрыт несгораемым материалом (никелем или другим металлом), то точить его не рекомендуется. Поэтому при решении выбора паяльника нужно спросить у продавца о комплектации его запасными жалами.

Жала, покрытые никелем, не дают доступа к меди. Электрические паяльники с такими жалами требуют аккуратного обращения, не допускать перегрева. Покрытие может оказаться недостаточным по качеству.

Формы наконечников существуют самые различные: конусообразные, в виде иглы, со скошенной кромкой, в виде отвертки и т.д. Каждая форма подходит для своего вида работ. Универсальными формами являются жала, заточенные под отвертку. Они подходят для многих типов работ. Припой на них хорошо держится. За счет значительной площади скоса можно быстро нагревать деталь для пайки.

Изготовители паяльников советуют применять родные жала, которые входят в комплект керамических нагревателей, так как при замене наконечников на детали других производителей нарушается режим температуры работы нагревателя, что обуславливает его поломку.

Нихромовый или керамический . Некоторые любители, часто занимающиеся пайкой радиодеталей, могут дать конкретные рекомендации и советы по своему опыту применения таких устройств, с различными видами нагревателя.

Преимущества нихромовой проволоки в качестве нагревателя: невысокая стоимость, меньше, чем у керамической модели, не опасны падения и удары. Недостатки: медленный нагрев, ограниченный срок службы, так как постепенно при работе проволока сгорает. Но это происходит только при долгом ежедневном применении. Если паять изредка, то нихромовая проволока не будет сгорать.

Преимуществом керамического нагревательного элемента является долговечность. При бережной аккуратной работе паяльник будет служить много лет. Скорость его нагревания выше нихрома. Из недостатков можно назвать опасность поломки при ударе или падении. Паяльник работает только со своими родными жалами.

Основным инструментом радиолюбителя является паяльник. Это небольшое устройство, применяемое для пайки и лужения. Оно с лёгкостью позволяет создавать неразъёмное соединение и надёжный электрический контакт. Существует большое количество таких изделий, отличающихся как конструкцией, так и принципом работы, поэтому бывает трудно осуществить выбор паяльника, даже если определены нужные характеристики.

Назначение и виды

Паяльником называется инструмент, предназначенный для соединения деталей путём их нагрева. Кроме этого, с его помощью осуществляется и обратная операция - разъединение элементов. Рабочая часть инструмента, которая передаёт тепло, традиционно называется жалом, из-за конструктивных особенностей первых изделий.

Принцип паяния заключается в следующем : жало устройства нагревается различными способами до высокой температуры, а после это тепло контактным или бесконтактным способом передаётся на место образования соединения. Так как плавление выводов радиодеталей или проводников сопровождается высокой температурой, как связующее вещество вводится легкоплавкий припой и флюс.

Последний предназначен для защиты пайки от окисления и удаления различных окислов с поверхности спаиваемых элементов, а также уменьшения поверхностного натяжения и улучшения растекания припоя. В качестве легкоплавкого вещества используется смесь свинца и олова в разном процентном содержании.

По разновидности инструмент разделяется на устройства с периодическим и постоянным нагревом. Первый тип представляют простейшие приспособления с длинным металлическим стержнем и фасонным наконечником. Для их работы необходим внешний источник тепла, например, пламя газовой конфорки или бензиновой грелки. Такого типа паяльники выбрать для дома несложно, так как единственной их характеристикой является размер жала. Для современных паяльных работ, такой вид инструмента уже не используется, разве что для «латания» кастрюль.

Устройства же с постоянным нагревом выпускаются с различными конструктивными особенностями и принципом действия, но их всех объединяет суть, используемая в работе - трансформирование электрической энергии в тепловую. Разделяются они на следующие виды:

стержневые;
импульсные;
индукционные;
воздушные;
инфракрасные.

Характеристики устройства

Каждый электрический инструмент характеризуется своими параметрами, не исключение и паяльник. При выборе устройства изучаются как технические, так и качественные характеристики. Первые определяют область применения инструмента в тех или иных условиях, а вторые - надёжность и удобство использования. К основным техническим параметрам паяльных устройств относят:

Кроме этого, устройства могут включать в себя удобные функции, такие как подсветка рабочего места, встроенный отсос, энергосбережение и защита от перегрева. Нередко в комплекте с изделиями идут наборы различных жал или насадок, а также подставка.

Контактный инструмент

К контактным изделиям принято относить инструмент, жало которого касается материала, а температура на стержне поддерживается постоянно. Принцип работы таких устройств заключается в выделении тепла на нихромовой спирали. Наматывается она вокруг теплопроводящего материала по спирали. В середину этого вещества плотно вставляется жало, выполненное из меди, характеризующееся высокой степенью теплопроводности, поэтому всё тепло с элемента отводится на него.

Разновидностью являются устройства импульсного типа. Но их особенностью является то, что нагрев не происходит постоянно, а лишь при возникновении мощных импульсов, вызываемых пользователем. Классическая форма инструмента напоминает собой рукоятку пистолета с пусковой кнопкой под палец. При нажатии на неё возникает короткое замыкание в обмотке трансформатора, и выделяемая энергия моментально нагревает жало до нужной температуры.

Контактные паяльники являются самыми распространёнными из выпускаемых типов. Объясняется это невысокой ценой, простотой конструкции и большим выбором мощности. При этом ими удобно работать из-за небольших размеров и удобства исполнения, поэтому потребители, не занимающиеся профессионально электроникой, решая, какой паяльник выбрать для дома, часто отдают предпочтение контактному инструменту.

Пайка без соприкосновения

К бесконтактным изделиям относятся паяльники способные нагревать место соединения без непосредственного контакта с ним. Такими способностями обладают: газовые устройства, термофены и инфракрасные станции.

Газовые представляют собой устройства, выполненные в виде карандаша, но большего размера. Они имеют сопло и газовый баллон, находящийся в ручке. Для поджига газа используется пьезоэлемент. Температура нагрева регулируется с помощью изменения скорости прохождения газа регулятором. Изделие обычно поставляется с паяльными и воздушными насадками. Заправка устройства осуществляется через клапан с помощью баллона. Этот тип инструмента компактный и мобильный, но больше подходит для использования в качестве мини-грелки, чем полноценного паяльника.

Термовоздушные паяльники по принципу действия напоминают обычные бытовые фены. Но в отличие от них, они способны нагревать попадающие под действие их потока воздуха предметы до очень высоких температур. Основным элементом их является нагреватель, изготовленный из нихромовой поволоки, сечением 0,4−0,8 мм. Располагается спираль на цилиндрическом основании из кварца. Для нагнетания воздуха используется вентилятор. Такой паяльник удобно использовать при работе с SMD монтажом.

Инфракрасные системы подогрева являются самыми передовыми способами пайки в профессиональной сфере деятельности. Принцип их работы заключается в использовании излучения электромагнитных волн с длиной 2−8 мкм. Это излучение, воздействуя на кристаллическую решётку вещества, начинает раскачивать его атомы, тем самым заставляя выделять его внутреннюю тепловую энергию.

Существуют керамические и кварцевые излучатели. Первые позволяют проводить пайку в невидимом спектре, при этом характеризуются надёжной работой и длительным временем эксплуатации. Вторые же могут быть опасны для зрения, поэтому для использования их в домашних условиях лучше даже не рассматривать.

Нюансы выбора

Перед тем как решить, какой паяльник лучше выбрать, следует определиться с задачами, которые будут решаться с помощью него. Для повседневных задач, связанных с выпаиванием радиоэлементов или лужением проводов, оптимальным выбором будет классический паяльник. Его преимущества заключаются в невысокой цене, небольших удобных размерах. Но он также имеет и недостатки - на его подготовку уходит продолжительное время, а конструкция не подразумевает интенсивного использования.

Немного лучше обстоит дело с керамическими устройствами. Из-за использования керамики нагреватель лучше переносит нагрузки и способен выдать большую мощность при тех же размерах, что и классический вольфрамовый инструмент. Кроме того, в них часто встраивается термопара, не дающая устройству перегреться. Импульсный же паяльник более подходит для работы с крупными радиодеталями или лужения толстых проводов. Он характеризуется высоким КПД, но в то же время его цена в несколько раз больше обычных моделей.

Если же задачи подразумевают работу с SMD монтажом, то тут не обойтись без использования термовоздушного приспособления или инфракрасной станции (ИК). С помощью фена и всевозможных к нему насадок можно снимать и ставить микросхемы любого размера, но лудить провод с его помощью очень неудобно. Это же справедливо и к ИК нагреву. Но такие станции выпускаются для профессионального использования, их применение оправдано при ремонтах мобильной техники, компьютеров.

Мощность нагревателя

Выпускаются паяльники различной мощности, поэтому незнающему человеку довольно сложно определиться с необходимым значением этого параметра. Электроинструмент до 40 Вт используется для пайки при помощи оловянно-свинцовых припоев. Его часто применяют электромонтажники и электромеханики. Устройство от 100 и более ватт используется при работе с массивными деталями, поэтому для большинства работ, которые приходится выполнять в быту и радиолюбительства подойдёт прибор от 65 до 80 Вт.

Неплохим вариантом будет покупка паяльника с терморегулятором. Таким приспособлением удобно не только выставлять температуру, но и оно способно ещё защитить паяльник от перегорания. При этом следует помнить, что для пайки элементов с большой площадью соприкосновения необходим именно прибор с большой мощностью, а не высокой температурой.

Что же касается выбора фена, то тут основным показателем будет: диапазон температуры и скорость потока воздуха. Чтобы устройство полностью смогло удовлетворить потребителя, паяльный фен должен уметь регулировать температуру в интервале 100−600 °C и обеспечивать поток до 120 л/м.

Сопутствующие факторы

В первую очередь сюда относится эргономичность устройства. Даже если уже решено, какой купить паяльник, следует всё равно попробовать, как он лежит в руке. Ведь пайка связана с напряжёнными моментами, и неудобство расположения инструмента в руке приведёт к дрожи и ухудшению качества соединения. Держатель прибора может выполняться из резины, дерева или пластика. Лучшим вариантом будет дерево - оно обладает низкой теплопроводностью и лёгким весом.

Стоит обратить внимание и на длину шнура, а также его сечение. Последнее должно соответствовать мощности изделия. Наиболее распространёнными являются устройства, работающие от переменного напряжения 220 вольт, но встречаются и низковольтные приборы. Их преимущество в дополнительной защите от поражения электрическим током, так как питание их происходит через низковольтный трансформатор.

Многие пользователи используют паяльник совместно с тиристорным регулятором - диммером. Хотя его использование и позволяет регулировать мощность, но в то же время провоцирует появление импульсов напряжения, которые выводят из строя микроконтроллеры и приборы с изолированным затвором.

Что же касается насадок и жал, то они считаются расходным материалом и если качество идущих в комплекте не удовлетворяет, всегда можно будет приобрести более добротные в рознице. В качестве материала для жала может использоваться:

медь или её сплавы;
медь с никелевым, алюминиевым или серебряным покрытием.

Медное жало отличается высокой теплопроводностью и быстрым окислением, в то время как с покрытием не обгорает, но боится перегрева.

Таким образом, лучшим вариантом для редкого использования будет электропаяльник с мощностью порядка 75 ватт , с длиной шнура не менее 60 см и с керамической трубкой. Но в случае увлечения радиолюбительством и ремонтами планарных плат, следует задуматься о приобретении паяльной станции, включающей в себя фен и паяльник.

Электрический паяльник – это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев , путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями.

Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.

Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.

Устройство паяльника

Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.

Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.

Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.

Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии. Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.

При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.

Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей. Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.

Напряжение питания паяльников

Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ. В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В.

Есть и конструктивные ограничения, например, паяльник мощностью 12 Вт сложно сделать на питающее напряжение 220 В, так как спираль потребуется мотать из очень тонкого провода и поэтому намотать много слоев, паяльник получится большим, не удобным для мелкой работы. Так как обмотка паяльника намотана из нихромовой проволоки, то питать его можно как переменным, так и постоянным напряжением. Главное чтобы напряжение питания соответствовало напряжению, на которое рассчитан паяльник.

Мощность нагрева паяльников

Мощностью электрические паяльники бывают 12, 20, 40, 60, 100 Вт и больше. И это тоже не случайно. Для того, чтобы припой при пайке хорошо растекался по поверхностям спаиваемый деталей, их нужно прогреть до температуры чуть большей, чем температура плавления припоя. При контакте с деталью тепло передается от жала к детали и температура жала падает. Если диаметр жала паяльника не достаточный или мощность нагревательного элемента мала, то отдав тепло, жало не сможет нагреться до заданной температуры, и паять будет невозможно. В лучшем случае получится рыхлая и не прочная пайка.

Более мощным паяльником можно паять маленькие детали, но возникает проблема недоступности к месту пайки. Как, например, запаять в печатную плату микросхему с шагом ножек 1,25 мм жалом паяльника размером в 5 мм? Правда есть выход, на такое жало навивают несколько витков медного провода диаметром 1мм и концом уже этого провода паяют. Но громоздкость паяльника делают работу практически не выполнимой. Есть и еще одно ограничение. При большой мощности, паяльник быстро прогреет элемент, а многие радиодетали не допускают нагрева выше 70˚С и по этому, допустимое время их пайки составляет не более 3 секунд. Это диоды, транзисторы, микросхемы.

Ремонт паяльника своими руками

Паяльник перестает нагреваться по одной из двух причин. Это в результате перетирания сетевого шнура или перегорания нагревательной спирали. Чаще всего перетирается шнур.

Проверка исправности сетевого шнура и спирали паяльника

При пайке сетевой шнур паяльника постоянно изгибается, особенно сильно в месте выхода из него и вилки. Обычно в этих местах, особенно если сетевой шнур жесткий, он и перетирается. Сначала проявляться такая неисправность недостаточным нагревом паяльника или периодическим его охлаждением. В конечном итоге, паяльник перестает нагреваться.

Поэтому перед ремонтом паяльника нужно проверить наличие питающего напряжения в розетке. Если напряжение в розетке есть, то проверить сетевой шнур. Иногда неисправность шнура можно определить, плавно перегибая его в месте выхода из вилки и паяльника. Если паяльник при этом стал чуть теплее, значит точно неисправен шнур.

Проверить исправность шнура можно подключив к штырям вилки щупы мультиметра, включенного в режим измерения сопротивления . Если при изгибании шнура показания будут изменяться, то шнур перетерся.

Если обнаружилось что, обрыв шнура находится в месте выхода из вилки, то для ремонта паяльника достаточно будет отрезать часть шнура вместе с вилкой и установить на шнур разборную .

В случае, если шнур перетерся в месте выхода из ручки паяльника или мультиметр, подключенный к штырям вилки, при изгибании шнура не показывает сопротивление, то придётся разбирать паяльник. Для получения доступа к месту присоединения спирали к проводам шнура достаточно будет снять только ручку. Далее последовательно прикоснуться щупами мультиметра к контактам и штырям вилки. Если сопротивление равно нулю, то в обрыве спираль или плохой контакт ее с проводами шнура.

Расчет и ремонт нагревательной обмотки паяльника

При ремонте или при самостоятельном изготовлении электрического паяльника или любого другого нагревательного прибора приходится мотать нагревательную обмотку из нихромовой проволоки. Исходными данными для расчета и выбора проволоки является сопротивление обмотки паяльника или нагревательного прибора, которое определяется исходя из его мощности и напряжения питания. Рассчитать, какое должно быть сопротивление обмотки паяльника или нагревательного прибора можно с помощью таблицы.

Зная напряжение питания и измеряв сопротивление любого нагревательного электроприбора, например паяльника, электрочайника , электрического обогревателя или электрического утюга , можно узнать потребляемую этим бытовым электроприбором мощность. Например, сопротивление электрочайника мощностью 1,5 кВт будет равно 32,2 Ом.

Таблица для определения сопротивления нихромовой спирали в зависимости от мощности и питающего напряжения электрических приборов, Ом
Потребляемая мощность паяльником, Вт	Напряжение питания паяльника, В
Потребляемая мощность паяльником, Вт	12	24	36	127	220
12	12	48,0	108	1344	4033
24	6,0	24,0	54	672	2016
36	4,0	16,0	36	448	1344
42	3,4	13,7	31	384	1152
60	2,4	9,6	22	269	806
75	1.9	7.7	17	215	645
100	1,4	5,7	13	161	484
150	0,96	3,84	8,6	107	332
200	0,72	2,88	6,5	80,6	242
300	0,48	1,92	4,3	53,8	161
400	0,36	1,44	3,2	40,3	121
500	0,29	1,15	2,6	32,3	96,8
700	0,21	0,83	1,85	23,0	69,1
900	0,16	0,64	1,44	17,9	53,8
1000	0,14	0,57	1,30	16,1	48,4
1500	0,10	0,38	0,86	10,8	32,3
2000	0,07	0,29	0,65	8,06	24,2
2500	0,06	0,23	0,52	6,45	19,4
3000	0,05	0,19	0,43	5,38	16,1

Рассмотрим на примере как пользоваться таблицей. Допустим, требуется перемотать паяльник мощностью 60 Вт рассчитанный на напряжение питания 220 В. По самой левой колонке таблицы выбираете 60 Вт. По верхней горизонтальной строке выбираете 220 В. В результате расчета получается, что сопротивление обмотки паяльника, не зависимо от материала обмотки, должно быть равно 806 Ом.

Если Вам понадобилось сделать из паяльника мощностью 60 Вт, рассчитанного на напряжение 220 В, паяльник, для питания от сети 36 В, то сопротивление новой обмотки должно будет уже равно 22 Ом. Вы можете самостоятельно рассчитать сопротивление обмотки любого электронагревательного прибора с помощью онлайн калькулятора.

После определения требуемой величины сопротивления обмотки паяльника из ниже приведенной таблицы выбирается подходящий, исходя из геометрических размеров обмотки, диаметр нихромовой проволоки. Нихромовая проволока представляет собой хромоникелевый сплав, который выдерживает температуру нагрева до 1000˚С и маркируется Х20Н80. Это означает, что в сплаве содержится 20% хрома и 80% никеля.

Для намотки спирали паяльника имеющей сопротивление 806 Ом из примера выше, понадобится 5,75 метров нихромовой проволоки диаметром 0,1 мм (нужно поделить 806 на 140), или 25,4 м проволоки диаметром 0,2 мм, и так далее.

Замечу, что при нагреве на каждых на 100° сопротивление нихрома увеличивается на 2%. Поэтому сопротивление спирали 806 Ом из выше приведенного примера при нагреве до 320˚С увеличится до 854 Ом, что практически не повлияет на работу паяльника.

При намотке спирали паяльника витки укладываются вплотную друг к другу. При нагревании докрасна поверхность нихромовой проволоки окисляется и образует изолирующую поверхность. Если вся длина проволоки не вмещается на гильзе в один слой, то намотанный слой покрывается слюдой и мотается второй.

Для электрической и тепловой изоляции обмотки нагревательного элемента лучшими материалами является слюда, стекловолоконная ткань и асбест. Асбест обладает интересным свойством, его можно размочить водой и он делается мягким, позволяет придавать ему любую форму, а после высыхания обладает достаточной механической прочностью. При изолировании обмотки паяльника мокрым асбестом надо учесть, что мокрый асбест хорошо проводит эклектический ток и включать паяльник в электросеть можно будет только после полного высыхания асбеста.
