Что такое система теплый пол. Электричекий и водяной теплый пол: область применения, схемы конструкций и расчет

Еще недавно такая разновидность отопления как теплый пол была принадлежностью элитного жилья. Сегодня рынок предлагает подобные системы в широком ценовом диапазоне. Каждый может подобрать тот вариант, который соответствует его бюджету. В данной статье мы рассмотрим основные виды полов с подогревом и выясним, какой из них предпочтительней использовать в том или ином случае.

Преимущества полов с подогревом

В чем заключается главный недостаток традиционной системы отопления помещений с использованием радиаторов, размещенных на стенах? Теплый воздух, согласно закону физики, устремляется вверх, минуя те области, которые нуждаются в обогреве в первую очередь. Происходит перегрев верхних слоев и недостаточный нагрев нижних. Система теплый пол исключает подобный эффект.

Если при боковом отоплении воздух под потолком нагревается на 5 – 7 градусов больше, чем внизу, то при работе теплого пола дела обстоят с точностью наоборот. А подобное распределение температуры в жилом помещении воспринимается человеком как более комфортное.

Кроме того, когда ощущается тепло в районе ног, то общая температура в помещении воспринимается как более высокая. Можно без ущерба для комфорта снизить обогрев комнаты на несколько градусов и сократить потребление энергии.

Устройство теплого пола позволяет регулировать микроклимат в квартире. Блок управления автоматически поддерживает заданную температуру, а также включает или отключает отопление по времени, руководствуясь определенным алгоритмом. Это дает возможность более рационально расходовать энергию.

Задумываясь над вопросом, нужен ли теплый пол, имейте в виду, что благодаря направленным вверх тепловым потокам, он является самым эффектным и экономичным средством отопления квартиры. Такую систему можно использовать как для отдельных помещений (ванной, туалета, кухни), так и для всей квартиры.

Какой пол выбрать – водяной или электрический?

Теплые полы могут быть выполнены на основе электрических греющих элементов или труб, по которым циркулирует горячая вода.

В первом случае конструкция теплого пола такова: нагревательным элементом служит кабель, специальная пленка или стержни. Эти модели преобразуют электрическую энергию в тепловую. Они подходят в качестве дополнительного обогрева в небольших комнатах (санузлах, коридорах или на утепленных балконах).

Водяные полы работают от системы центрального отопления или бойлера. Такой теплый пол можно использовать для основного обогрева. Его применяют в больших по площади помещениях.

Но чтобы окончательно определиться, какая именно схема теплого пола предпочтительней в том или ином случае, нужно сравнить особенности, а также сильные и слабые стороны водяных и электрических полов. А также выяснить, какой вариант окажется более подходящим для конкретного помещения. Помимо затрат и технических характеристик необходимо принимать в расчет условия, в которых придется функционировать данной системе.

Особенности электрического пола

Электрический теплый пол работает только от электроэнергии. Он считается довольно дорогим способом отопления. Использование других источников питания в данном случае невозможно.

При монтаже системы необходимо точно определить места, на которых будет располагаться сантехника и мебель, и обходить их. Технология теплого пола с использованием электричества такова, что в местах под крупными предметами велика вероятность локального перегрева. Также не рекомендуется передвигать мебель после установки пола.

Температура поверхности кабеля, при которой он может нормально функционировать, не должна превышать 100 градусов. Последствия перегрева чреваты перегоранием кабеля, а также выделением токсичных веществ в результате его разложения. При механическом повреждении электрического пола возможен удар током.

Сравнительная таблица производителей и примерная стоимость

Производитель	Модель теплого пола	Особенности	Стоимость, руб/м 2
Теплолюкс (Россия, Украина)	Стандарт	Применяются одно- или двухжильные секции. Мощность – от 140 Вт до 3 кВт. Стоимость монтажа электрического пола Теплолюкс будет самой минимальной и составляет 2 500 руб/м 2 .	2339
	ProfiMat	Представляет собой удачное решение для обогрева пола благодаря наличию тонкого двухжильного кабеля, закрепленного на сетке оптимальным образом для обеспечения максимальной термоотдачи и повышенной надежности.	4652
Arnold (Германия)	Серия FH	Теплые кабельные полы под плитку, не требующие бетонной стяжки. Тонкие элементы с толщиной до 3 мм расположены на сетке. Мощность – от 135 Вт до 2,08 кВт.	1790
	Серия PHS	Применен двухжильный кабель с двойной изоляцией, существенно увеличивающей срок эксплуатации. Толщина кабеля – 6,9 мм. Требует бетонной стяжки.	1900
Unimat (Россия)	Rail	Теплый пол выполнен из стержней, что позволяет экономить электроэнергию вплоть до 60 %.	2158
	Boost	Предназначены для монтажа на клей или самовыравнивающиеся полы. Состоят из инфракрасных стержней, не боятся перегревов, не сушат воздух.	2158

Во время ремонта, если не удается найти место повреждения и установить на него специальную муфту, приходится заменять весь неработающий участок.

Видео по выбору электрических и водяных теплых полов

Осуществляя обогрев, теплый пол создает электромагнитное излучение, которое негативно сказывается на состоянии здоровья людей и домашних животных. Правда, это касается только кабельных систем.

Виды электрических полов

Электрический теплый пол, описание особенностей которого вы прочитали в предыдущей главе, имеет достаточно большое количество разновидностей.

По принципу обогрева такой пол делится на следующие модели:

• Конвекционные. При их работе теплые воздушные массы замещаются холодным воздухом. По исполнению могут быть кабельными и пленочными.
• Инфракрасные. При нагреве они излучают электромагнитные волны в инфракрасном диапазоне. По исполнению могут быть пленочными и стержневыми.

Обогрев при помощи инфракрасных моделей воспринимается как более комфортный. Кроме того, при их работе практически отсутствует электромагнитное излучение. Они абсолютно безопасны для здоровья.

Электрическая система теплого пола в качестве нагревательного элемента использует кабель (на катушке, а также в виде секций или матов), нагревательную пленку (углеродную или биметаллическую) или карбоновые стержни. Материал, который может быть вам полезен, для того чтобы выбрать теплые полы - электрический или водяной .

Таблица сравнительных характеристик теплых полов

Кабельный пол	Инфракрасный пол	Нагревательные маты
Обогрев происходит по конвекционному принципу.	Обогрев помещения по принципу инфракрасного излучения.	Нагрев помещения происходит за счет особых кабелей - одно или двужильных.
Потолок и пол прогреваются неравномерно.	Помещение полностью прогревается однородно.	Прогрев помещения осуществляется равномерно.
Излучает вредное электромагнитное поле.	Отсутствие вредного излучения.	Не излучает вредного излучения
В процессе нагрева воздух становится сухим.	Воздух ионизируется, что положительно сказывается на здоровье.	Экологически чистый электрический пол.
Монтаж производится или в стяжку или при помощи специального клея.	Во время укладки можно обойтись без стяжки.	Монтаж производится в песчано-цементную смесь или в специальный клей.
Монтаж производится за 3 дня.	Устанавливаются за 1 день.	В зависимости от площади помещения.
Требуется специальное напольное покрытие - плитка или гранит.	Напольное покрытие не играет особой роли и поэтому может быть любым.	Покрытие должно обладать хорошей теплопроводностью.
При незначительном повреждении из строя выходит весь участок.	Выход из строя одной секции не отражается на работе остальных.	При повреждении датчика из строя выходит вся система обогрева.
После монтажа требуется минимум 2 недели, прежде чем начать эксплуатацию.	Приступать к эксплуатации можно сразу же после монтажа	После установки эксплуатировать желательно через 2 суток. Если во время монтажа использовался клей, то пользоваться можно не раньше 7 дней.
Возможна коррозия.	Не подвергается коррозии.	Устойчив к возникновению ржавчины.
Пожароопасен.	Пожаробезопасен.	Подвержен воздействию огня.

Видео по видам электрических теплых полов

Ограничения на применение теплых полов

Эффективность отопления при помощи теплого пола очевидна, но далеко не всегда можно эту систему использовать. Есть случаи, когда применять теплый пол категорически запрещено или не рекомендуется из-за его неэффективности:

• Крайне не рекомендуется устанавливать водяные теплые полы в больших помещениях общего пользования с высокими потолками и большой площадью пола. Для обогрева потребуется большое количество воды и магистрали будут слишком длинные. Нужно будет устанавливать дополнительное насосное оборудование и КПД таких полов будет очень низким по сравнению с затратами на обогрев. То же касается и электрических полов. Система будет потреблять слишком много электричества и потребуется большое количество кабелей.
• Водяные полы в многоквартирных зданиях с питанием от общей системы отопления можно только в том случае, если такая возможность предусмотрена общей системой отопления. В противном случае, подключать водяные полы к общему стояку нельзя. Во первых, это приведет к дисбалансу теплоносителя и гидравлической нагрузки системы. Во вторых, разность в давлении может привести к нарушению герметичности пола и соединений, а это приведёт к аварийной ситуации и затоплению соседей.
• Не применяйте теплые полы совместно с линолеумом сомнительного качества. Подогрев покрытия приведет к испарению вредных веществ в квартире. Используйте только натуральное покрытие мармолиум. Наиболее эффективными являются керамическая плитка и ламинат.
• Не используйте теплый пол совместно с паркетом или ковролином. Эти материалы обладают низкой теплопроводностью и такое отопление будет крайне не эффективно.

К сведению. В частных домах и квартирах оптимальным вариантом будет использование теплых полов как дополнительная система отопления, а основную оставить в виде радиаторов. В этом случае можно применять нагревательные котлы с пониженной температурой 30-36 градусов. В квартирах лучше использовать электрические полы как дополнительный обогрев. В случае отключения электричества или поломки самого пола, у вас останется центральное отопление.

Расчет мощности электрического теплого пола

Для расчета применяется следующая формула:

P= Pm * S комнаты

В формуле: Pm – номинальная мощность квадратного метра нагревательного элемента, а S комнаты - это площадь отапливаемой комнаты. Тут важно брать не всю площадь, а именно полезную, которая будет отапливаться нагревательными элементами. Полезная площадь показана на фото выше и именно ее нужно учитывать в расчетах.

Важно! Нагревательные элементы необходимо укладывать только в открытой части пола. Крайне не рекомендуется монтировать маты или нагревающий кабель под шкафами, кроватями или креслами, поскольку тепло не будет уходить вверх и приведёт к чрезмерному нагреву напольного покрытия. Это чревато выходом из строя самого пола, порчей предметов мебели или даже возгоранием.

Мощность самого нагревательного элемента можно выбрать исходя из рекомендуемых параметров от производителей в зависимости от типа помещения.

Вид отопления	Название объекта	Требуемая мощность
Дополнительное отопление	Кухня, жилые комнаты на первом этаже	140-150 Вт/м2
Дополнительное отопление	Кухня, жилые комнаты на втором этаже и выше	120-130 Вт/м2
Дополнительное отопление	Ванная комната	140-150 Вт/м2
Дополнительное отопление	Балкон, лоджия	180 Вт/м2
Основное отопление	Все помещения, независимо от назначения	180 Вт/м2

Далее выбираете тип отопления (дополнительное или основное), выбираете мощность для типа помещения указанного в таблице и умножаете на полученное значение полезной площади комнаты.

Рассмотрим пример расчета пола для типичной гостиной в новостройке, общая площадь которой составляет 25 квадратных метров. С вычетом предметов мебели, допустим у нас останется 15 квадратов открытого пространства, которое мы и будем утеплять.

Важно! Выбирая нагревательный мат или кабель, нужно помнить, что в нагревательных матах указывается мощность в Вт/м квадратный, а в кабелях указывается мощность Вт/м погонный. Для расчета кабеля, выберите шаг укладки и посмотрите сколько метров кабеля уходит на квадратный метр поверхности пола. Для того чтоб получить мощность обогрева кабелем 150 Вт/м квадратный, нужно взять кабель с мощностью 30 Вт/м и уложить его на одном квадрате с шагом 20 см.

И так у нас есть гостиная с полезной площадью 15 кв/м2 и требуемая мощность из таблицы 150Вт/м2. Подставляем значения в формулу:

P = 15 * 150 = 2250 Вт

В итоге получаем: мощность всего теплого пола потребует 2250 Вт или 2Квт и 250 Вт. Исходя из этого значения рассчитываем проводку квартиры и выбираем нужные кабеля.

Видео по расчету мощности теплого пола

Промышленные теплые полы

Сфера использования электрических полов не ограничивается жилыми или общественными помещениями. В последнее время они все чаще монтируются для обогрева промышленных сооружений и открытых площадок.

Объектами, где применяются промышленные теплые полы, могут быть:

• водосточные и канализационные трубопроводы, а также ливневые и теплопроводные трубы;

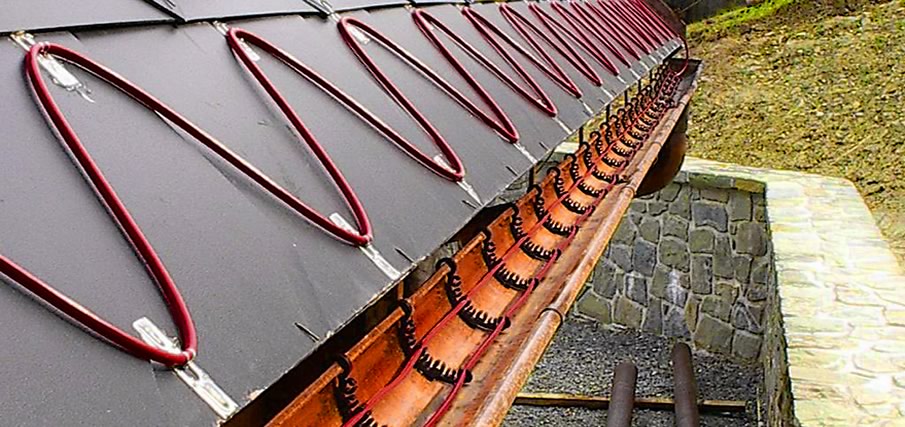

• элементы крыши: желоба, карнизы и водостоки;
• различные открытые площадки (автостоянки, наружные ступени, пандусы, погрузочные трампы и т. п.);
• теплицы и различные животноводческие помещения;
• технические сооружения.

Особенности водяного пола

Водяной теплый пол часто является частью системы центрального отопления. Правильный теплый пол с водой в качестве теплоносителя сложен в исполнении. При его монтаже требуется определенный опыт и довольно высокий уровень квалификации.

Его можно подключать к теплоцентрали только в новостройках, где имеются теплообменные стояки. В домах старого жилищного фонда это делать запрещено: вода, пройдя по контуру, остывает. Это приводит к тому, что температура носителя у соседей будет недостаточно высокой. Кроме того, зависимость от централизованного отопления не позволяет пользоваться конструкцией после того, как закончится отопительный сезон.

Теплый пол пленочного типа – достаточно сложная электрическая система, которую самостоятельно уж точно изготовить не получится, но вот приобрести эту пленку и уложить своими руками возможно. Необходимо лишь иметь общие понятия о том, как работать с электрическими устройствами, а также соблюдать все правила укладки этого изделия.

Пленочный пол можно назвать универсальной системой подогрева, так как он в ряде случаев может заменить отопление в небольшом помещении, а также поможет создать уют в нем. Сама по себе пленка имеет особые нагревательные наноэлементы, которые выполнены из углеродосодержащих материалов. Они под действием электрического тока могут создавать инфракрасное излучение, за счет которого и идет прогрев поверхности. Излучение не заметно для человеческого глаза, но вот тело сразу будет его чувствовать.

Сами наноэлементы закрыты с двух сторон особым полимерным материалом, как бы запаяны внутри него. Ширина одной полоски углеродных веществ равняется всего 15 мм, и на одном куске пленки их очень и очень много. Они располагаются параллельно друг другу, и пленка выглядит полосатой. Полосы нагревательных элементов соединяются между собой специальными посеребренными шинами из меди. Благодаря полимерной пленке, закрывающей нагревательные полосы с обеих сторон, система защищена от ряда воздействий, в том числе – от влаги.

СНиП 2.04.05-91. Отопление, вентиляция, кондиционирование. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Таблица. Некоторые характеристики нагревательного элемента.

Достоинства и недостатки

Пленочный пол очень ценится мастерами и собственниками жилья благодаря тому, что он имеет массу достоинств. К сожалению, система не лишена и ряда недостатков. Для начала стоит поговорить о плюсах использования данных нагревательных элементов .

1. Смонтировать такой подогрев можно за считанные часы , после чего можно сразу приступать к обустройству чистового пола. Таким образом, экономится немало свободного времени. Более того, окончив монтаж нагревательной пленки, ее можно сразу же включать и использовать.



2. Расход электроэнергии невелик – если сравнить данную систему с кабельными теплыми полами, то расход электричества будет на 20% меньше, чем в первом случае.
3. Такой пол не будет влиять на увеличение высоты уровня чернового пола . Максимальный подъем составит всего 3-4 мм, а значит, корректировать дверные проемы и прочие элементы в помещении не придется.
4. С монтажом справится любой человек , имеющий элементарные знания о том, как владеть самыми простыми инструментами.



5. Такие системы нагреваются очень быстро , прогрев идет равномерно.
6. Полы способны выносить достаточно большие нагрузки . Их можно обустраивать даже в спортзале – системе подогрева не будет ничего из-за того, что по поверхности отделочного напольного материала кто-то активно прыгает.
7. Полы безопасны для здоровья и даже не пересушивают воздух в помещении.



На заметку! Главное достоинство этого пола в том, что его можно монтировать под абсолютно любые варианты напольных покрытий, не обустраивая тяжелую цементную стяжку, что значительно упростит жизнь. Главное, чтобы монтаж полов был «сухим».

Но и недостатки у материала, как было выше сказано, есть. Их важно знать, чтобы не было потом неприятных сюрпризов. Минусы использования заключаются в следующем.

На заметку! Говорят, что средний срок службы такого подогрева составляет 25 лет. Хотя производители гарантируют работу системы в течение всего 10-20 лет.

Варианты использования пленки

Интересно, что такие системы используются не только для подогрева полов в ванных комнатах (например), но и в качестве основной системы отопления в доме. Правда, для этого придется большую часть поверхности стен и пола (до 70%) покрыть именно такой пленкой, а это достаточно дорого. Также в местности, отличающейся суровыми зимами, такой вариант отопления помещений не может быть использован – мощностей пленки просто не хватит, чтобы прогреть помещение. Но в этом случае пол может применяться в качестве дополнительного варианта обогрева.

На заметку! В некоторых условиях пленка может быть использована в качестве аварийного варианта обогрева. Например, в случае разрыва водопроводных труб такой пол может спасти положение проживающих в доме жильцов. Главное, чтобы в доме было электричество.

Иногда ИК пленку укладывают даже на потолок. Это неплохой вариант дополнительного подогрева мансардных этажей. Также пол можно применять и для подогрева ряда хозяйственных помещений, включая систему только при необходимости.

На заметку! Чаще всего в квартирах и домах ИК система теплых полов обустраивается в ванных комнатах и на кухнях – там, где часто укладывается холодный плиточный пол.

Несколько слов о безопасности

Пленочные полы считаются безопасными для здоровья людей. Они не оказывают негативного воздействия на организм во время работы. Но с другой стороны, их важно правильно смонтировать, заизолировав все контакты, чтобы избежать поражения электрическим током. В остальном они полностью безопасны. Электромагнитного излучения бояться не стоит – его уровень ничтожно мал для того, чтобы причинить вред.

Бытует мнение, что благодаря наличию таких полов в доме улучшается микроклимат. А также некоторые отмечают снижение рецидивов появления аллергических реакций на что-либо.

Мощность и энергопотребление

Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится. Для начала важно определить, какой же мощности требуется закупить сам материал. В зависимости от показателей пол будет по-разному нагреваться.

Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.

1. Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м 2 . Идеальный вариант для дополнительного подогрева полов.
2. Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м 2 .
3. Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м 2 .
4. Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м 2 .

Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.

Также важно предварительно рассчитать и энергопотребление. Максимальный расход можно узнать, посмотрев на маркировку материала. Для примера : если мощность пленки составляет 220 Вт/м 2 , то за 60 минут квадратный метр потратит примерно 0,22 кВтч . Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.

На заметку! Регулировать полы по температуре можно автоматически при помощи термодатчика и термостата. То есть, например, при достижении полом установленной температуры в 26 градусов термодатчик среагирует на этот показатель и передаст сигнал термостату, который отключит нагрев. Автоматически пол включится, когда пленка снова остынет. Так что расход будет в серьезной степени зависеть не только от мощности полов, но и от частоты их включений.

Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.

Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м 2 . Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.

Шаг 3. Затем нужно посчитать количество пленки, но при этом важно учитывать и ее параметры (ширину, длину и т. д.). Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м 2 , которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м 2 . Общая мощность составит 1,2 кВт, нагрузка 5,5 А.

Внимание! Мощность пленочного пола важно знать, чтобы не допустить перенапряжения системы и выхода ее из строя.

Монтаж и подключение

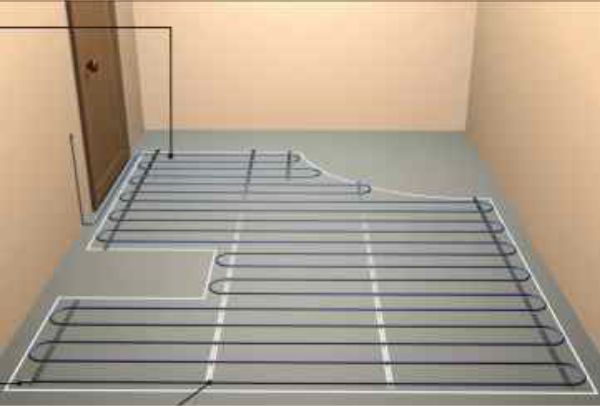

Перед началом монтажа желательно сделать наброски схемы укладки, то есть примерно расположить отрезки пленки так, как они будут лежать на полу. Важно соблюсти все нужные расстояния, отступы от стен и т. д. Отступать от стен и других систем обогрева нужно на 10-20 см. Между самими полосами свободное пространство должно быть не более 5 см.

Рассмотрим, что понадобится для монтажа теплого пола на участке 8,6 м 2 .

Таблица. Что понадобится?

Что нужно?	Характеристики
	Лучше всего взять изолон толщиной не более 0,5 мм, площадь – 10 м2. Материал нужен для дополнительной теплоизоляции и для того, чтобы смягчить механическое воздействие на пленку в процессе эксплуатации.
	Желательно ее уложить для дополнительной гидроизоляции в случае случайной протечки воды. Размер – точно такой же, как и у изолона по площади. Толщина – около 50 мкм.
	Достаточно на 4 модуля.
	Лучше взять автоматические на 10 ампер.
	Это соединительные элементы, которые помогут сделать отдельные куски пленки единой системой. Берется по 2 шт. на один нагревательный мат. Всего – 10 шт., 2 зажима берутся про запас.
	Два отрезка красного и синего цветов. Достаточно 10 м длиной.
	Нужен обычный – для скрепления отдельных элементов подложки, и битумный – для изоляции электроэлементов.

Итак, рассмотрим, как же будет происходить монтаж ИК пленки.

Шаг 1. Для начала следует тщательно очистить поверхность чернового пола от мусора и выровнять ее. Если после очистки пол ровный, то дополнительно выравнивать его не придется. Но в отдельных случаях понадобится изготовление цементной стяжки или заливка самовыравнивающейся смеси.

Шаг 2. Далее следует определить на поверхности пола места укладки пленки. Для удобства можно нанести разметку прямо на поверхность чернового пола. Стоит помнить, что пленка монтируется только на свободные от мебели и других предметов интерьера пространства.

Шаг 3. Также нужно заранее выбрать место для установки терморегулятора. Он должен располагаться в доступном месте. В стене от него до пола нужно выполнить неглубокую штробу, куда будут уложены провода, находящиеся внутри защитной гофры. К этой системе будет подключаться датчик терморегулятора. Также можно использовать кабель-каналы для того, чтобы спрятать провода.

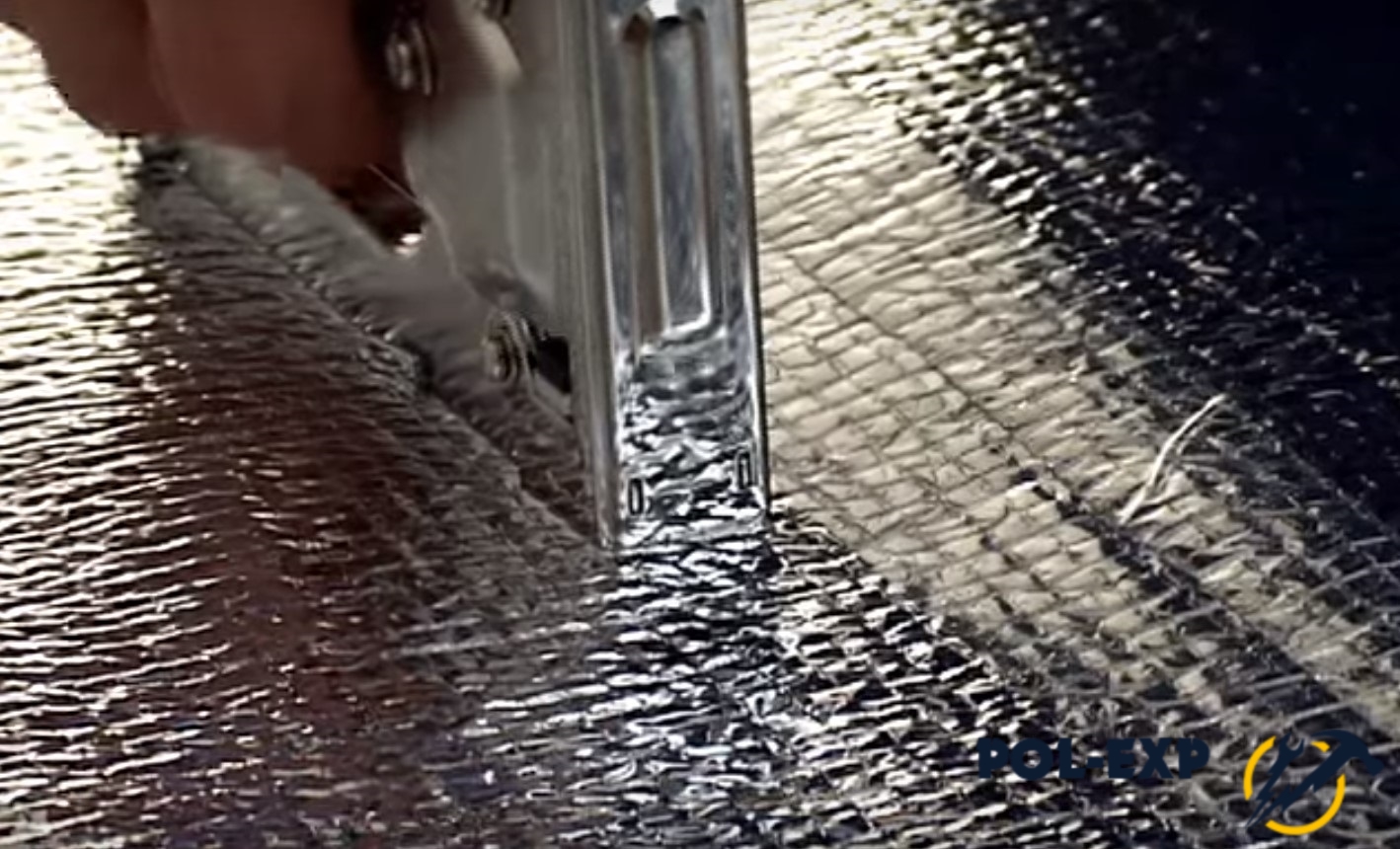

Шаг 4. Затем на всю площадь пола нужно постелить подложку или теплоизоляционный материал. Отдельные полосы нельзя укладывать внахлест, только параллельно друг другу. Соединить между собой их можно при помощи обычного бытового скотча. На деревянной поверхности можно закрепить этот материал при помощи степлера. На бетонный пол приклеить подложку можно при помощи двухстороннего скотча.

Шаг 5. Далее можно приступать к укладке самой пленки. Ее требуется раскатать на нужной площади, предварительно нарезав на отдельные отрезки. Важно помнить, что отрезать пленку можно только по специально намеченным линиям, которые располагаются на расстоянии 17,4 см друг от друга по всей длине материала. В другом месте пленку резать нельзя. Материал раскладывается на основании медной полосой вниз. Также следует проследить, чтобы полосы пленки располагались на расстоянии от стен в 10 см.

Шаг 6. Полосы пленки нужно зафиксировать скотчем. Достаточно склеить их между собой, чтобы они не двигались отдельно друг от друга.

Шаг 8. Затем в местах будущего подсоединения проводов нужно установить зажимы в области медной шины. Одна сторона зажима должна входить внутрь термопленки, а вторая – снаружи поверх медной полосы.

Шаг 10. Затем внутрь зажимов нужно вложить предварительно зачищенные концы отрезков проводов для соединения. Фиксировать провода внутри зажима нужно также с помощью плоскогубцев, зажимая элементы.

Шаг 12. Теперь можно подключать терморегулятор. Датчик температуры входит в его комплектацию. Данный датчик нужно установить на черную полосу на пленке под ней, зафиксировав битумной изоляцией сам датчик.

Шаг 13. В изолоне на месте расположения датчика нужно сделать небольшой вырез, чтобы полы в этом месте остались ровными после окончания монтажа. Такие же вырезы делаются и в области зажимов.

Шаг 14. Сами провода, идущие от теплого пола, можно проложить также в небольшие углубления в изолоне и зафиксировать обычным скотчем.

Шаг 15. Теперь можно подключить провода к терморегулятору. Важно следовать указаниям в инструкции к использованию прибора. Далее терморегулятор нужно закрепить на стене.

Шаг 16. Затем систему нужно протестировать на работоспособность. Для этого ее нужно включить и проверить, нагреваются ли все элементы. Перед первым включением важно убедиться, что все контакты заизолированы и все сделано правильно.

Внимание! До момента укладки чистового напольного покрытия ходить по пленке нужно аккуратно, чтобы не повредить ее.

Цены на инфракрасный теплый пол «Калео»

инфракрасный теплый пол калео

Видео – ИК пол. Монтаж

Пленочный теплый пол выигрывает у других систем нагрева почти по всем параметрам. Именно поэтому ему отдают предпочтение многие люди, проживающие в квартирах и делающие ремонт. Работы, связанные с его монтажом, провести не сложно. Главным залогом здесь станет внимательность и осторожность.

Системы «теплый пол», предназначенные для основного или вспомогательного отопления жилых помещений в квартирах или частных домах, перестали быть некоей «диковинкой». Они в полной мере доказали свою состоятельность, прочно заняли определенную позицию среди отопительного оборудования, находят все больше сторонников.

Существует две основных категории «теплых полов». Первые из них, водяные, представляют собой контур труб, размещённых в толще пола, по которым циркулирует теплоноситель из системы отопления. Подобная схема достаточно эффективна, но довольно сложна в исполнении, требует масштабных работ, очень точной отладки, приобретения дорогостоящего оборудования, а в ряде случаев – и согласовательных процедур с управляющими компаниями. Поэтому многие хозяева жилья отдают предпочтение электрическому подогреву полов. Хлопот по его монтажу тоже немало, но все же объемы работ и первоначальных затрат — несопоставимы с водяным. Однако, следует помнить, что электрический подогрев может осуществляться по-разному. Поэтому, если есть желание установить дома такой тип отопления, прежде нужно разобраться, как выбрать со знанием дела.

В зависимости от типа обогревательного элемента можно подразделить электрические «теплые полы» на два типа – резистивные и инфракрасные. Существует и более предметное разделение, уже по конструктивным особенностям систем – об этом будет сказано несколько ниже.

А для начала нужно разобраться, чем же хороши подобные «теплые полы», и какая мощность будет востребована для электрического подогрева помещений таким способом.

Достоинства электрических систем «теплых полов »

Во-первых , почему именно подогрев пола создает наиболее комфортные условия для проживания в квартире?

Все дело в том, что именно при такой передаче энергии происходит самое оптимальное распределение тепла в объеме помещения. Для примера, сравним, как проходит этот процесс в комнате с привычными радиаторами, и с подогреваемой поверхностью пола:

Распределение тепла с конвекционным отоплением и с системой «теплый пол»

Для начала взглянем на левую часть рисунка. Распределение температуры в помещении чрезвычайно неравномерное, причем и по высоте, и по отношению к установленным батареям отопления. Непосредственно у – пиковые температуры, достигающие значений в 60 градусов и выше, то есть даже представляющие определенную опасность в план вероятности получения ожога. Далее, температура воздуха снижается за счет конвекционных потоков, но в области потолка всегда остается повышенной, порядка 25 – 30 градусов, тогда как на уровне пола эти значения минимальны – 18 и даже меньше градусов. Если добавить ко всему этому очень неприятные горизонтальные воздушные потоки, которые сродни сквознякам, то становится понятно, что подобная схема распределения тепла очень далека от оптимальной.

Иное дело, когда подогревается поверхность пола (на рисунке справа). Передача тепловой энергии проходит внизу, а затем нагретый воздух поднимается вверх вертикально, постепенно остывая по мере увеличения высоты. Таким образом, у поверхности пола температуры порядка 25 – 27 градусов, а на уровне головы стоящего человека – около 18. Именно такой микроклимат считается самым комфортным для людей – как не вспомнить старую мудрость «держи ноги в тепле, а голову в холоде». Горизонтальных конвекционных потоков или нет вообще , или же они сведены до минимума и не причиняют никаких неудобств.

Мало того, с помощью «теплых полов» можно выполнить зонированный обогрев, акцентировав его на определенных участках, в так называемых зонах повышенного комфорта, например, в традиционных местах отдыха или детских игр. И наоборот, в некоторых областях, где нагрев не столь важен, можно при монтаже системы сделать его гораздо менее интенсивным, создав «разрежение» при укладке обогревательных элементов. Таким образом, система отличается повышенной гибкостью.

Итак, с главным достоинством теплых полов ясность есть. Теперь подробнее о том, почему многие выбирают именно электрические системы.

• Электрические схемы «теплых полов» — универсальны, тогда как установка водяного подогрева пола в многоэтажном доме может быть попросту запрещена.
• Никаких согласительных процедур, составления отдельных проектов, наличия аппаратуры сопряжения с существующими коммуникациями – не требуется. Расчет производится лишь по реально потреблённой электроэнергии, обычным порядком.
• Водяной пол – это всегда массивная бетонная стяжка, которая и увеличивает нагрузки на перекрытия, и заметно уменьшает высоту потолков в помещении. При электрических системах подогрева стяжка будет тоньше, а при некоторых разновидностях «теплых полов» стяжка и вовсе не нужна.
• Монтаж электрического «теплого пола» намного проще, занимает гораздо меньше времени.
• Электрический обогрев полов при правильном монтаже и отладке в – намного безопаснее водяного. Вероятности аварии с прорывом воды и залитием нижних соседей нет в принципе.

При водяном подогреве пола, увы, никто не застрахован от вот таких «трагичных» казусов

• Электрический теплый пол легко поддаётся самым точным, вплоть до одного градуса, регулировкам. Он может быть включен в систему «умного дома», может быть запрограммирован на наиболее экономное использование электроэнергии с учетом льготных ночных или воскресных тарифов, с минимальным потреблением энергии в период ежедневного отсутствия хозяев с выходом на оптимальный режим нагрева ко времени их прихода и т.п .
• Электрические «тёплые полы» критикуют за неэкономичность в плане расхода энергии и дороговизну оплаты коммунальных счетов. С этим можно поспорить – если система рассчитана, смонтирована и отрегулирована правильно, эксплуатируется «с умом», а в самой квартире хозяевами было уделено серьезное внимание проблемам термоизоляции, то платежи за потребленную энергию по самом оптимальном микроклимате дома всегда будут в пределах разумного.

Какая мощность нагрева понадобится

Какой бы тип электрического подогрева поверхности пола ни был избран, перед приобретением комплекта необходимых элементов и расходных материалов производится обязательный расчет создаваемой системы. Алгоритмы расчета по конкретным моделям могут несколько различаться, но все же общий для всех параметр – минимально необходимая мощность нагрева.

Зависит этот показатель от целого ряда критериев:

• На это влияют климатические особенности конкретного региона, то есть средние показатели зимних отрицательных температур.
• Важное значение имеет ориентированность здания и конкретного помещения по сторонам света, а также относительно сложившейся в данной местности «розы ветров».
• Конструкция самого строения – материал, примененный для возведения стен, их толщина, степень термоизолированности , материал кровли, полов и т.п .
• Полнота и качество проведенных утеплительных работ, в том числе на стенах, цоколе здания, полах. Учитывается, какие установлены окна и двери и насколько велики их термоизоляционные качества.
• Важным критерием является конкретное предназначение помещения, в котором планируется установка системы подогрева пола.
• Наконец, учитывается и конечная температура, которую желают видеть хозяева жилья, устанавливая «тёплый пол» в качестве дополнительного или основного типа отопления.

Система расчета – достаточно сложна и громоздка, и это, как правило, удел специалистов теплотехников. Однако, стоят услуги специалистов — достаточно недешево , и поэтому можно попробовать подсчитать параметры «теплого пола» и самостоятельно, воспользовавшись специальными программами, которые доступны в интернете.

У них обычно – достаточно понятный интуитивно интерфейс, и останется лишь по запросам ввести ряд данных о параметрах своего жилища, чтобы программа произвела необходимые расчеты .

Ну а для тех, кто не любит загружать свою голову подробными расчетами , можно привести усредненные значения, которые будут актуальны для средней полосы России, при условии, что в доме или квартире проведены качественные утеплительные работы, установлены двойные стеклопакеты. (К слову, при несоблюдении этих требований нечего и думать об , так как деньги гарантированно будут улетать в буквальном смысле слова – на ветер).

Тип и предназначение помещения	Удельная мощность электрического подогрева пола (Вт/м ²)		Оптимальная погонная мощность греющего кабеля (Вт/м)
	номинальная	максимальная
Помещения санитарного назначения (ванные, дашевые, санузлы)	130 - 140	200	10 - 18
Дополнительное отопление в кухнях, жилых комнатах, прихожих и т.п.	100 - 150	170	10 - 18
Помещения квартир, расподложенных на первых этажах или над неотапливаемыми помещениями	130 - 180	200	10 - 18
Электрические теплые полы, смонтированные в деревянных полах на лагах	60 - 80	80	8 - 10
Электрические теплые полы без стяжки (в том числе ИК-полы, пленочные или стержневые)	100 - 120	150	8 - 10
Подогрев пола на закрытых и термоизолированных балконах и лоджиях	130 - 180	200	10 - 18
Использование электического теплого пола в качестве основного источника обогрева жилых помещений, в полах с толстой термоаккумулирующей бетонной стяжкой	150 - 200	200	10 - 18

Следующий важный момент – необходимость термоизоляционного слоя под нагревательными элементами «тёплого пола». Бытует мнение, что такая мера является обязательной только для полов на первых этажах зданий, под которыми нет отапливаемых помещений. В определённой степени - это может показаться справедливым, однако, если разобраться подробнее, то необходимость такой термоизоляции становится очевидной.

На схеме изображены два помещения: под №1 – то, в котором устанавливается система электрического подогрева пола, а под №2 – то, что расположено этажом ниже. Между ними обязательно находится мощное перекрытие №3.

Система электрического подогрева (№4) передает тепловую энергию не только вверх, на лицевое покрытие пола (№5) но и вниз. Если представить, что термоизоляционный слой (№6) не уложен, то огромное количество электроэнергии будет т ратиться впустую, на на грев бетонного перекрытия. Теплоемкость у этой массивной конструкции огромна, и плюс к этому она опирается на капитальные стены, которые также «оттягивают» терло на себя. При этом даже не столь большое значение будет иметь то, какая температура воздуха в нижнем помещении, так как температура самого перекрытия в любом случае будет меньше, и количество тепловых потерь (показаны красными стрелками) будет весьма значительным.

Задача термоизоляционного слоя (№6)– не столько оградить перекрытие от поверхности пола, сколько снизить абсолютно не нужные теплопотери на на грев бетонного массива вниз. Толщина же может быть различной – вот она зависит и от вида электрического подогрева, и от степени утепленности помещения. Например, для некоторых видов «теплых полов» обязательно потребуется достаточно толстая прослойка из пенополистирола, а для других – достаточно подложки из вспененного полиэтилена с обязательны отражающим слоем.

Ниже на диаграмме представлена зависимость количества теплопотерь от толщины утеплительного слоя. По оси ординат в процентах указаны потери от общей тепловой мощности, вырабатываемой системами нагрева. Абсциссы – это толщина утеплительного слоя (в миллиметрах) на основе обычного пенополистирола.

Расчеты проведены для помещения с качественно исполненной термоизоляцией стен, окон, дверей, потолка. Но даже в этом случае отсутствие термоизоляции на полу ведет к потере почти третьей части общего количества тепловой энергии! А вот даже незначительный слой утеплителя сразу же снижает ненужный расход.

Интересная особенность – повышение толщины термоизоляционного слоя позволяет снизить теплопотери практически втрое. Но полностью устранить этот негативный эффект вс е же не получается. И вот значение толщины пенополистирола или пенополиуретана в 35 — 40 мм становится, по сути, оптимальным – дальнейшее ее наращивание, в принципе, не дает видимого результата (потери стабилизируются на уровне 8 – 9 % ). А это означает, что более толстый слой приведет лишь к перестающему быть оправданным уменьшению высоты помещения.

Основные принципы укладки электрических «теплых полов »

При планировании системы электрического и составлении предварительных схем и чертежей ее монтажа обязательно учитываются несколько важных правил: В частности, укладка нагревательных элементов никогда не приводится «в сплошную ».

• Они не должны размещаться под стационарными предметами мебели. Нагрев поверхности пола обязательно предполагает постоянный теплообмен с воздухом в помещении. Если этого эффекта нет, то неминуем перегрев кабельной части с вполне вероятным выходом ее из строя. Кроме того, излишний нагрев в реден и для мебели – деревянные или композитные детали будут рассыхаться и трескаться. Да и с экономической точки зрения – зачем тратить энергию на на грев участков пола, которые никаким образом не принимают участие в общем теплообмене?

Примерная схема укладки электрического «теплого пола»

• Отступы от стен или стационарных элементов мебели должны планироваться примерно в 50 мм. В местах, где проходят отопительные магистрали (стояки) или же установлены иные нагревательные приборы, этот, интервал должен быть увеличен минимум до 100 мм.
• Обычно считается, что отопление по принципу «теплый пол» будет эффективным в том случае, если площадь покрытия нагревательными контурами составит не менее 70% от общей площади помещения.
• Целесообразно все предварительные расчеты и «прикидки» перенести на графическую схему, сначала в черновом, а затем и в окончательном варианте – это поможет не ошибиться при расчетах необходимого количества оборудования, станет руководящим документом при проведении монтажных работ. Удобнее всего выполнять подобный чертеж на миллиметровой бумаге, с обязательным соблюдением масштаба.
• Обязательно сразу определяется оптимальное место для расположения блока управления (термостата) и термодатчика. Обычно сам блок размещают на высоте примерно 500 мм от пола в том месте, где к нему будет обеспечен беспрепятственный доступ для визуального контроля и мануального управления, и куда удобнее всего будет провести и проводку питания, и контакты самих обогревательных элементов.
• При планировании размещения кабельной части «теплого пола» на поверхности, обязательно учитывается то, что ни при каких обстоятельствах обогревательные провода не могут пересекаться.
• Остальные параметры укладки уже будут являться специфическими особенностями различных схем электрического подогрева.

Теперь, когда с теорией в общих чертах покончено, перейдём к рассмотрению практических вопросов – выбору конкретного вида электрического «теплого пола».

Электрические «тёплые полы» резистивного принципа действия

Резистивный принцип действия означает нагрев металлических проводов при протекании через них электрического тока за счет подобранного сопротивления металлических проводников. Технологически этот принцип исполнен в виде нагревательных кабелей или специальных матов.

Кабели для системы «теплого пола »

Кабели выпускаются тоже в достаточно широком разнообразии. Их можно разделить на резистивные одножильные , двужильные и полупроводниковые с эффектом саморегуляции нагрева.

• Одножильные кабели – самые простые по устройству и самые недорогие по своей стоимости. По большому счету – это обыкновенная длинная «спираль в изоляции», подобно той, что используется во многих обогревательных или бытовых приборах.

Единственная жила выступает и в качестве проводника, и в качестве нагревательного элемента.

Медная оплетка является лишь экраном, подсоединенным к заземляющему проводнику, для того, чтобы минимизировать возможные электромагнитные излучения от кабеля.

С обеих сторон к такому кабелю через соединительные муфты подсоединены монтажные проводники (их еще называют в обиходе «холодными концами»). Очевидно главное неудобство такого кабеля – оба его конца должны сойтись в одной точке, чтобы быть подключёнными к клеммам блока управления – термостата.

Как правило, подобные кабели реализуются в магазинах комплектами строго определенной длины и, соответственно, мощности нагрева. Эти параметры обязательно должны быть указаны в паспорте изделия.

• Двужильные кабеля с точки зрения планирования и прокладки системы «теплый пол» — намного удобнее.

В одном кабеле заключены два проводника. Один из них может использоваться для нагрева, а второй – лишь для замыкания цепи. Есть модели, у которых и оба провода в равной мере выполняют обе функции.

Кабель всегда завершается оконечной муфтой, в которой организовано контактное соединение обоих проводников. «Холодный конец» у двужильного кабеля один – это намного упрощает составление схемы выкладки «теплого пола», так как появляется больше свободы в размещении витков – нет нужды тянуть к термостату второй конец. Для примера – сравните два варианта, представленных на рисунке:

При абсолютно равной площади обогрева схема укладки двужильного кабеля (справа) намного проще. На схеме цифрами показаны:

1 – обогревающий кабель;

2 – «холодные концы»;

3 – соединительные муфты:

4 – кабель термодатчика;

5 – термодатчик;

6 – оконечная муфта.

И в том, и в другом случае использование греющего кабеля, как правило, предусматривает его заливку бетонной стяжкой толщиной от 30 до 50 мм – она, помимо функции выравнивания поверхности пола, будет играть роль мощного аккумулятора тепла. Общая схема будет выглядеть примерно так:

1 – плита потолочного перекрытия;

2 – слой гидроизоляции;

3 – слой термоизолятора . Про материалы и необходимую толщину подробнее было рассказано выше.

4 – Выравнивающая стяжка поверх термоизолятора , толщиной до 30 мм. В ряде случаев, например, при использовании плит экструдированного пенополистирола повышенной плотности, обходятся и без нее .

6 – обогревательный кабель, закрепленный на монтажной ленте (5).

7 – финишная стяжка, толщиной от 30 до 50 мм, которая станет основанием для декоративной отделки пола (8) и весьма емким аккумулятором тепла.

Иногда можно встретить рекомендации по возможной укладке кабельного теплого пола и без стяжки – под настеленным деревянным полом. Однако, это, скорее, является исключением из правил. Кроме того, эффективность такого нагрева все же значительно ниже, чем с использованием стяжки.

1 – термоизоляция (пенополистирол, пенополиуретан или минеральная вата).

2 – плотная алюминиевая фольга, играющая роль отражателя тепла.

3 – металлическая сетка, к которой подвязаны петли нагревательного кабеля (4).

5 – термодатчик, размещенный в гофрированной трубке и подключенные к блоку терморегуляции (8 )

6 – прорези в лагах для пропуска кабеля

7 – финишное напольное покрытие (как правило, деревянный массив).

• Теперь надо разобраться с вопросом, сколько же потребуется обогревательного кабеля для комнаты, и с каких шагом его укладывать на полу.

Исходными данными для расчета являются площадь комнаты, на которой будет проводиться выкладка (общая , за вычетом участков, где размещение кабеля запрещено), и необходимая мощность обогрева на квадратный метр пл ощади (указана в таблице, приведенной выше).

Первым шагом определяется требуемая длина кабеля:

L = S × Р s /Р k

— S – площадь, на которой будет производиться раскладка кабеля. Ее несложно вычислить на вычерченной графической схеме.

— Р s – удельная мощность электрического нагрева на единицу площади (м²), требуемая для эффективного отопления помещения (см. таблицу).

— Р k – удельная мощность конкретной модели нагревательного кабеля – она обязательно указывается в его технической документации.

Теперь несложно определиться с тем, какое межвитковое расстояние должно соблюдаться при укладке кабеля:

Н = S × 100/ L

— Н – интервал между соседними проводниками (межвитковое расстояние) в сантиметрах.

— S – площадь, то же самое значение что и в первой формуле.

— L – определенная ранее длина обогревательного кабеля.

Калькуляторы для расчета длина нагревательного кабеля и шага укладки

Упомянутые формулы введены в предлагаемый читателю калькулятор. Введите значения, и сразу получите требуемую длину обогревательного кабеля.

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Типы электрического теплого пола (ЭТП)

Все варианты организации подобных систем подразделяются на три группы.

1. ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.
2. ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки.
3. ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Сравнительная характеристика кабельного и пленочного теплого пола

Признаки	Пленочный обогрев	Кабельный обогрев
Техническое помещение	Не нужно	Не нужно
Толщина пола со стяжкой	5-10 мм	50-100 мм
Сроки монтажа	1 день	1 день
Готовность к эксплуатации	Сразу	28 дней
Варианты установки	Пол, потолок, стены, любые поверхности	Пол. Монтаж на другие поверхности возможен, но затруднен
Надежность	При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать	При любом повреждении кабеля полностью выходит из строя
Затраты на ремонт	Минимальные	Высокие, 100%
Обслуживание	Не требуется	Не требуется
Замерзание зимой	Отсутствует	Отсутствует
Влияние на здоровье	Положительное лечебное	Нейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытия	Равномерный прогрев	Неравномерность распределения температуры, есть зоны повышенной температуры
Зонирование		Возможность организации отдельных точечных зон
Затраты	Относительно невысокие изначально. Энергосбережение	Относительно невысокие изначальные, эксплуатационные - по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

• простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;
• высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;
• высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

К минусам этого способа обогрева относятся:

• сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
• из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
• поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка нагревательных элементов

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной ленты

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционно м слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео - Монтаж нагревательных матов

Видео - Теплый пол под плитку

Видео - Монтаж тёплого пола Electrolux, кабель

Видео - Монтаж пленочного теплого пола

В качестве дополнительного источника тепла применяют электрический теплый пол. Данная схема хорошо работает на полах любого вида и устраивается в домах из любого материала. Отличительная особенность – простой монтаж, что понравиться неопытному мастеру. Такой пол хорошо монтировать в помещениях, где проложить систему обогрева весьма затруднительно. Например, балкон или терраса. Иногда, теплые полы используют в качестве единственного способа обогрева, в этом случае необходимо учитывать предстоящие расходы на электроэнергию.

Преимущества электрических полов

Электро теплый пол обладает рядом достоинств, благодаря которым его часто применяют в квартире или частном доме.

• Возможность обогрева помещения так целиком, так и отдельную его часть. Теплые полы можно проложить по всей площади комнаты, а можно установить его лишь в определенной части. В этом случае, выполняется зонирование пространства.
• Теплые полы электрические удобно использовать, поскольку их управление осуществляется с помощью пульта или используется регулятор температуры.
• Есть возможность подключения к системе «умный дом». В этом случае, управлять нагревом можно будет удаленно.
• Простой и легкий монтаж, не требующий специальных инструментов.
• Отсутствие возможности протечки.

При монтаже пол занимает не большое количество высоты помещения, а потому его нужно использовать там, где этот момент не будет оказывать негативного влияния

Такие полы проще использовать в многоэтажках, поскольку стандартный водяной метод обогрева оказывает большую нагрузку на перекрытия, а электрический теплый пол весит в разы меньше.

Теплый пол

Но нельзя отметить, что у такого покрытия имеются и недостатки.

Недостатки электро полов

К таковым относят:

• Возможность короткого замыкания- данная проблема может возникнуть у любого нагревательного от электроэнергии прибора и теплый пол не исключение. Эту проблему нужно предотвращать проверкой всех кабелей до укладки напольного покрытия.
• Расходы на электроэнергию – не столько проблема, сколько недостаток. При использовании такой схемы, возрастания расходов не избежать – решение зависит от того какое использование предусмотрено:
  • Если электро обогрев пола используется как постоянный источник питания, то есть смысл у надежного утепления дома. Например, сделать качественную теплоизоляцию стен. В этом случае потери тепла снизиться и, как следствие, расходы на обогрев снизаться также.
  • Если система используется как дополнительный источник тепла, то имеет смыл прокладывать элементы там, где осуществляется наибольшее движение. Как правило, наиболее частое движение осуществляется в центре комнаты, соответственно и нагревательные элементы нужно прокладывать в центре. Таким образом, потребуется меньше элементов, а расходы снизятся за счет нагрева определенного участка помещения, а не всего сразу.

Иногда в качестве недостатков выделяют излучение. Но факту, такая система не отличается от другого электронного прибора, а потому бояться вреда от него не стоит.

Виды электрических подогревов

На рынке электро теплый пол можно найти нескольких исполнения. Каждый отличается своими плюсами и минусами. Что бы понять какой вариант подходит лучше к определенному жилью, необходимо изучить каждый из них.

Электрический теплый пол разделяется на 2 вида по действию:

1. Резистивные – обогрев в этом типе нагрев осуществляется за счет кабелей.
2. Инфракрасные – нагрев осуществляется за счет специального компонента, который передает тепло окружающим вещам.

Кабельный электро пол

Кабельный вариант отличается тем, что в нем к качеству нагревательных элементов используются кабели. Подключенные к электричеству они нагреваются за счет чего происходит подогрев поверхности.

Одножильные провода

Кабеля с одной жилой являются одновременно и проводником тепла, и нагревательным элементом. Если устройство электрических теплых полов происходит с таким кабелем, то важно, чтобы концы провода сошлись в одном месте. Это необходимо для подключения системы к блоку управления.

Двужильные провода

Двужильные провода намного удобнее в плане использования. Одна жила необходима для нагрева, другая замыкает цепь. При применении данных кабелей встреча двух концов не обязательна. Поэтому, ее чаще применяют, гораздо проще вывести один конец провода к блоку управления, чем монтировать систему так, чтобы оба конца встретились в одном месте.

Нагревательный мат

Удобство матов в том, что не нужно самостоятельно рассчитывать необходимо мощность, это все сделал производитель. Маты покупаются в зависимости от числа квадратных метров, на которые необходимо смонтировать нагревательный элемент.

Инфракрасные типы подогрева

Стержневой вид обогрева

Разновидностью инфракрасных полов является стержневой электро теплый пол. Он напоминает веревочную лестницу с деревянными или металлическими перекладинами. Но в качестве перекладин используется стержень с нагревательным элементом.

Подогрев пола осуществляется за счет этого стержня. А в качестве «веревки» используется полимер, который можно резать, чтобы осуществить укладку. Однако, разрезанный полимер необходимо будет закреплять в схему, так как он играет роль проводника.

Пленочный вид обогрева

Электро теплый пол может иметь и пленочный вид. В данном случае подогрев поверхностей происходит за счет инфракрасного излучения. Элементы, отвечающие за нагрев, передают тепловой сигнал на небольшие расстояния, нагреваю то что находиться рядом с ними. Эти элементы изготовлены из карбоновой пасты, а за ее нагрев отвечают медные провода, которые заключены в пленку. Для укладки чаще всего используют пленочный вариант, поскольку он легок в монтаже.

Пленочный вариант

Пленочный пол имеет очень небольшую толщину, а поэтому его можно использовать и там, где потолки имеют ограниченную высоту.

Термодатчик для электрического пола

Если решено устанавливать в доме электрические теплые полы, то к этому необходимо основательно подготовиться. Кроме материалов, таких как бетон, напольное покрытие и другие строительные материалы, нужно приобрести нужный комплект теплых полов и дополнительные элементы, которыми будет осуществляться контроль за системой.

Такими элементами являются:

1. Термодатчик- он показывает данные температуры.
2. Терморегулятор – он необходим для выставления температуры, до которой будет нагреваться элемент.

Оба этих элемента работают в паре, как только термодатчик зафиксирует температуру, до которой элементы нагрелись, терморегулятор получает команду и отключает дальнейший подогрев.

Современные терморегуляторы могут быть оснащены различными деталями, которые позволяют смонтировать электронный теплый пол. В этом варианте можно задать температуру нагрева и отключения, причем данные можно занести в память один раз, дальнейшее управление возьмет на себя система терморегулятора.

Датчик тепла

В новых моделях устройства управление может осуществляться дистанционно, благодаря установке сим-карты. То есть, по сути датчик управления переноситься на телефон.

Посредством смс-сообщения можно задать время включения и включения обогрева, температуру нагрева пола.

Также, можно произвести и отключение всей системы, если это необходимо.

Расчет мощности теплых полов

Перед тем, как выбрать теплый пол, необходимо рассчитать площадь помещения и мощность системы, так что бы она смогла обогревать жилье. Для начала необходимо определиться с тем в каком режиме будет использоваться теплый пол от электричества. Если пол будет являться основным источником тепла, то используется сложная схема расчетов. Если пол будет использоваться как дополнительный источник, то расчеты в этом случае гораздо проще.

При использовании теплого пола как основной системы отопления нужен точный технологический расчет, который должен учитывать такие моменты, как площадь дома, количество дверей и окон, возможные теплопотери. При этом, когда будет выполняться расчет площади нужно обращать внимание на мебель, которая будет наводиться в комнате. Теплые полы необходимо укладывать на те пространства, которые свободны от мебели.

Исключение в этом условии – стержневые элементы нагрева. Они могут укладываться по всей площади, так как являются саморегулирующимися.

При расчетах важно правильно высчитать возможные теплопотери. На эти данные нужно обращать пристальное внимание, поскольку неправильные расчеты приведут к тому, что такая система просто будет не справляться с нагревом помещения и в доме будет холодно. Возможные теплопотери рассчитывают, используя специальные таблицы. Лучше всего данные расчеты доверить специалистам. Они более точно высчитают необходимую мощность системы.

Если теплый пол электрический будет использоваться как дополнительный источник тепла, то необходимые расчеты можно произвести самостоятельно. В данном расчете нужно учитывать тип используемого пола, резистивный или инфракрасный, площадь укладки, то есть тут площадь на которой будут находиться элементы нагрева и мощность провода.

Правила укладки

Прежде чем начинать укладку полов необходимо ознакомиться с правилами укладки. Необходимо четко соблюсти инструкции, тогда можно гарантировать правильную и четкую работу всей системы.

К таким нюансам относят следующие требования:

• Перед укладкой нужно произвести монтаж термоизолирующего слоя. Это необходимо для всех видов полов, так как часть тепловой энергии не будет уходить вниз. В этом случае потери тепла будут минимальными, а также подогрев пола будет происходить быстрее. Таким образом можно будет снизить затраты на электричество.
• При размещении полов необходимо учитывать расположение мебели, нагревательные элементы нельзя размещать под ними, кроме стержневых полов.
• От стен должны быть отступы в 5 см. а от отопительных приборов (батарей) минимум 10 см.
• При укладке необходимо соблюдать шаг провода, а также не допускать пересечения проводов.
• При монтаже важно следить что бы разрезов для поворотов было как можно меньше. Таким образом не нарушается целостность системы. Все места разрезов должны быть тщательно заизолированы. При несоблюдении этого правила теряется мощность, а также появляется возможность короткого замыкания.

• Соединения небольших кусочков пола также нежелательны, минимальная длина секции должна составлять не менее 50 см. При покупке теплый пол лучше взять с запасом.

Обязательно необходимо установить прибор УЗО, он отключит подачу тепла при возникновении проблем. Например, если будет теряться мощность, то УЗО отключит систему от электроэнергии.

Все работы по установке пола лучше доверить профессиональному электрику.

Также, для электро обогрева пола лучше выделить отдельную линию, куда будет подключена только эта система. Также, лучше вывести систему на отдельный автомат, в случае проблем с электроэнергией или самим полом обесточить систему можно этим устройством.

Монтаж теплого электрического пола

Перед тем как выбрать электрические теплые полы лучше уточнить какое напольное покрытие планируется положить и каким образом будет готовиться основание для теплого пола. Уже в зависимости от этих данных и покупать систему теплого пола.

Монтировать пол можно тремя способами:

1. Монтаж в стяжку.
2. Монтаж на стяжку, но закреплением плиткой.
3. Монтаж под напольное покрытие, но не под плитку.

Если необходимо монтировать электрический теплый пол в стяжку или под плитку, то придётся выбирать кабельные системы или стержневые полы.

Укладка пленочного пола допускается только под напольное покрытие. Влага этому полу вредит. Поэтому, его желательно укладывать в комнатах, а не в санитарных помещениях.

Сам монтаж происходит практически одинаково:

1. Составляется план раскладки с учетом расположения мебели и отступов. План лучше делать на миллиметровой бумаге с соблюдением масштаба.
2. Укладывается слой гидроизоляции и слой утеплителя, если это необходимо.
3. Разметка переноситься на подготовленное основание.
4. По разметке производят укладку пола. Все места, которые разрезаются при необходимости нужно заизолировать. Также, определяется положение термодатчика и терморегулятора. Последний устанавливается на стене и от места его установки нужно опустить штробу до пола.
5. После укладки всех элементов проверяют сопротивление.
6. В штробу закладывают трубу, один конец который соединен с терморегулятором, а в другом находится термодатчик. Конец трубы с термодатчиком располагают посередине ближних нагревательных элементов.

Слоеный пирог электро обогрева

Проверочные работы

После того, как эти работы были проведены необходимо проверить работоспособность датчика и терморегулятора, еще раз сопротивление и систему полностью обесточивают, а регулятор снимают. Затем, производят заливку стяжки, укладку плитки или напольного покрытия. Причем, если планируется стяжка, то сначала дожидаются высыхания бетона, затем проверяют работоспособность системы еще раз, а потом монтируют напольное покрытие.

Стоит проверить как термодатчик достается из трубы, это необходимо что бы потом его можно было без проблем заменить, если это потребуется.

Экономия электроэнергии

Система теплого пола электрического действия имеет свои плюсы и минусы, которые описаны выше. Но, при правильном проектировании и использовании эта система вызовет только положительные эмоции. Не стоит бояться большого расхода электроэнергии, и, как следствие, увеличения платежей. При разумном подходе к использованию количество киловатт увеличиться не сильно, а тепло в доме будет постоянным. Такой эффект достигается за счет использования пола только в часы, когда дома кто-то есть.

Также, не лишним будет продумать и утепление проблемных мест: дверей, окон, балконов. Таким образом можно минимизировать потери тепла, соответственно и сама система будет работать не в полную силу. Эффект от проделанной работы можно будет увидеть на счетах за отопление.
