Как отрегулировать карбюратор бензопилы stihl 360. Как отрегулировать карбюратор на бензопиле и правильно настроить холостой ход своими руками

Бензопила - незаменимый инструмент в условиях частного домовладения. Поэтому его бесперебойное функционирование очень важно. Качественная работа бензопилы в немалой степени зависит от того, насколько эффективно выполняет свои функции карбюратор. Попытаемся разобраться в том, как отрегулировать карбюратор на бензопиле самостоятельно.

Конструкция и принцип функционирования карбюратора бензопилы

Как и с любым другим механизмом, прежде чем что-то делать, необходимо разобраться в его устройстве и принципе работы. Итак, карбюратор - часть двигателя, предназначенная для смешивания в определенных пропорциях кислорода и горючего , и подачи этой смеси в двигатель. Нарушение пропорций ведет к плохой работе мотора или к перерасходу топлива, или к полной его остановке.

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

  • трубка - элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
  • диффузор - элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
  • распылитель - механизм впрыскивания топлива в поток воздуха;
  • поплавковая камера - полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

В режиме работы карбюратора воздух проходит в трубку и идет по ней со скоростью, регулируемой заслонкой. Открытие трубки активирует поплавок. Поток воздуха, проходя через диффузор , перемешивается с горючим и распыляется. Полученная смесь поступает в цилиндр через впускной канал. Давление в камере с поплавком близко к атмосферному, а в трубке для воздуха давление разреженное. Эта разница в показателях давления нужна для всасывания топлива в трубку. Чем больше поступает горючего, тем больше обороты двигателя. Таково общее строение и принцип работы карбюратора бензопилы.

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

  • «H» - винт, регулирующий максимальные обороты и главный жиклер;
  • «L» - винт для настройки малых оборотов мотора и жиклера холостого хода;
  • третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

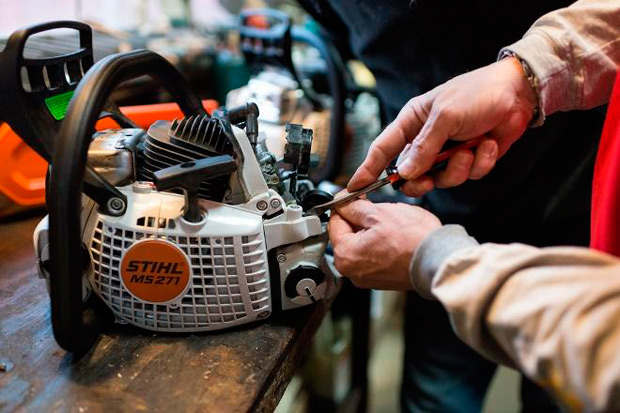

Регулировка карбюратора бензопил

В принципе, настройка карбюратора бензопил довольно проста при наличии опыта или сопутствующих навыков. Первое, что нужно сделать - это медленным движением закрутить по ходу часовой стрелки винты , обозначенные L и H до упора. А затем на полтора оборота открутить их назад. Все это делается при выключенном двигателе.

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки , пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

Максимальное число вращений мотора в минуту должно быть в пределах 11500 – 15000 . Если обороты превысят эти значения, то нарушится процесс зажигания. Поэтому проверяем, как происходит зажигание, если есть сбои проверните против часовой стрелки винт H, уменьшив, тем самым, число оборотов в минуту.

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Двигатель внутреннего сгорания бензопилы требует особого внимания ввиду жёстких условий эксплуатации, и в особенности это касается карбюратора. Без периодического обслуживания ни одна моторная система не прослужит долго. Сегодня мы расскажем о процессе регулировки и устранения различных сбоев в работе.

Устройство карбюратора бензопилы

Для самостоятельной регулировки карбюратора бензопилы не нужно быть профессиональным мотор-техником. Однако заучить некоторые аспекты работы карбюратора, касающиеся процесса подготовки топливной смеси, всё же придётся.

Подавляющее большинство бензопил комплектуются карбюраторами Walbro китайского производства. В устройстве своём они просты, если не сказать примитивны. Имеется моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Устройство карбюратора Walbro: 1 — входной топливный штуцер; 2 — импульсный канал мембранного насоса; 3 — впускной клапан; 4 — мембрана топливного насоса; 5 — выпускной клапан; 6 — фильтрующая сетка; 7 — воздушная заслонка; 8 — дроссельная заслонка; 9 — топливный канал; 10 — винт регулировки холостого хода; 11 — игла; 12 — жиклёры холостого хода; 13 — управляющая мембрана; 14 — топливная камера; 15 — главный жиклёр; 16 — диффузор; 17 — главный регулировочный винт

Вся магия подготовки топлива происходит в скрытых каналах и камере мембранного насоса. При повороте дроссельной заслонки сечение канала, по которому ведётся впрыск топлива в смесительную камеру, немного увеличивается и горючее поступает в большем объёме. При этом карбюратор имеет два своего рода вентиля: для подачи на малых и высоких оборотах. При смене положения дроссельной заслонки проток топлива меняется пропорционально между этими двумя вентилями.

Необходимость такого устройства в том, что на холостом ходу и под нагрузкой качество смеси должно быть разным. При этом канал, через который горючее подаётся в смеситель на холостых оборотах, не перекрывается полностью при разгоне двигателя и наоборот — канал максимальных оборотов немного подтравливает на холостом ходу.

Карбюратор бензопилы – устройство, отвечающее за подачу топлива в камеру сгорания двигателя. От того, насколько правильно он работает, зависит не только мощность и эффективность работы инструмента, но и его экономичность.

Регулировка карбюратора бензопилы проводится редко: в основном, заводская настройка является оптимальной для нормальной работы. Но при необходимости осуществить более точную регулировку вращают регулировочные винты. Разберемся подробнее, в каких случаях приходится это делать.

Когда необходимо регулировать карбюратор бензопилы

Прежде всего, эту процедуру необходимо делать при ослаблении регулировочных винтов. Кроме того, существуют другие признаки, свидетельствующие о том, что необходима настройка карбюратора бензопилы:

  • поврежден защитный колпак;
  • наблюдается сильная вибрация;
  • значительный износ поршневой (в данном случае требуется также ремонт двигателя, но ремонт карбюратора бензопилы, как временная мера, способна сделать работу агрегата более стабильной);
  • при перебоях работы двигателя, связанных с засорением карбюратора (при этом требуется также и промывка);
  • двигатель либо вообще не заводится, либо глохнет сразу после старта (причина – обеднение рабочей смеси);
  • значительное повышение расхода топлива и обильный выхлоп (это происходит при неполном сгорании топливной смеси).

Предварительные процедуры

Устройство карбюратора бензопилы принципиально схоже во всех моделях. Однако, в зависимости от производителя, некоторые различия в схемах регулировки существуют. Главная цель – изменить качество и количество топливно-воздушной смеси, поступающей в камеру сгорания двигателя.
Необходимо соблюдать следующие правила во время работы:

  • цепь должна быть направлена в сторону во избежание получения травмы;
  • инструмент следует уложить на ровную, устойчивую площадку (стол, стеллаж), причем режущие кромки должны находиться на безопасном расстоянии от любых предметов.

Следует знать, что практически любой карбюратор регулируется тремя винтами.

  1. Винт, управляющий главным жиклером и обозначенный литерой «H»: он отвечает за максимальные обороты.
  2. Винт с обозначением «L»: он управляет жиклером холостого хода на малых оборотах вала двигателя.
  3. Винт регулировки режима холостого хода (разные производители применяют свои обозначения, например: «S», «LA» (Stihl), «T» (Husqvarna), Partner).

В некоторых случаях регулировочных винтов в карбюраторе меньше, таким способом производители пытаются упростить его регулировку.

Важно: прежде чем приступить к регулировке, следует изучить инструкцию по эксплуатации, где должны быть указаны углы поворота винтов. Это важное условие сохранности рабочих параметров двигателя.

Весь процесс регулировки условно можно разделить на два этапа:

  • базовый (при выключенном двигателе);
  • окончательный (выполняется на прогретом двигателе).

Как отрегулировать карбюратор на бензопиле: базовый этап

Регулировочные винты минимальных и максимальных оборотов (обозначены «L» и «H» соответственно) следует медленно завернуть до упора по часовой стрелке, после чего их нужно отвернуть обратно на полтора оборота.

Как настроить карбюратор на бензопиле: окончательный этап

  1. В течение 10 мин выполняется прогрев двигателя на средних оборотах.
  2. Винт («S», «LA», «T», Partner) регулировки холостого хода вращают против часовой стрелки до тех пор, пока двигатель не войдет в устойчивый режим работы. Цепь при этом должна оставаться неподвижной. Если двигатель глохнет в режиме холостого хода, винт регулировочный требуется довернуть по часовой стрелке. Если наблюдается движение цепи – винт выкручивается против часовой.
  3. Выполняется проверка работы двигателя в режиме максимальных оборотов и во время ускорения.

Проверка ускорения

Следует считать, что двигатель нормально работает в режиме ускорения, если во время плавного нажатия на акселератор обороты возрастают до максимального значения (от 2800 до 15000) за короткое время. В противном случае необходимо отвернуть против часовой стрелки винт с маркировкой «L» максимум на 1/8 оборота.

Регулировка максимального числа оборотов

Для этого предназначен регулировочный винт с обозначением «H». Вращением его по часовой стрелке увеличивают обороты, а вращением в противоположную сторону – уменьшают. Необходимо установить максимальную частоту вращения в пределах 11500 – 15000 об/мин. Превышение грозит тем, что двигатель станет работать «вразнос» и произойдут нарушения в процессе зажигания. Вращая винт «H», следует ориентироваться на то, как происходит зажигание. С появлением сбоев, вращение по часовой стрелке нужно прекратить и вернуть немного винт против часовой стрелки.

Повторная проверка на холостом ходу

После регулировки работы карбюратора в режиме ускорения и при максимальных оборотах, требуется проверить работу инструмента в режиме холостого хода. Если регулировка выполнена правильно, будут соблюдаться такие условия:

  1. Цепь в режиме холостого хода остается неподвижной.
  2. Двигатель быстро набирает обороты при нажатии на акселератор.
  3. Звук работы двигателя должен быть схожим на четырехтактный агрегат.

Если вышеуказанные условия не соблюдаются в полном объеме, регулировку карбюратора (исключая базовый этап) следует повторить. Отсутствие опыта у наладчика может стать причиной разрегулировки узла. При невозможности самостоятельной настройки, для достижения стабильной работы бензопилы рекомендуется обратиться за помощью к профессионалам.

В заключение – видео процесса регулировки карбюратора бензопилы Stihl MS 250.

Стабильная устойчивая работа на любых оборотах, развиваемая мощность, экономичность, использование технических возможностей в объеме, предусмотренном и заложенном производителем, и даже моторесурс бензопилы – все это зависит от ее карбюратора. Помимо того, что данный узел тоже необходимо содержать в должном состоянии и своевременно обслуживать, он еще должен быть правильно отрегулирован. Настройка карбюратора бензопилы дело непростое, но при неспешном вдумчивом подходе и четком следовании инструкциям посильна практически любому, а проводить ее следует при первых признаках необходимости в этом, причем независимо от того, новая мотопила эксплуатируется или видавшая виды.

В каких случая производят регулировку карбюратора бензопилы

О необходимости отрегулировать узел подачи топлива (далее УПТ, то есть карбюратор) свидетельствуют следующие причины, признаки и неисправности:

  • заводские или собственные настройки были сбиты вследствие ослабления регулировочных болтов и вибрации либо в процессе неудачных попыток отрегулировать карбюратор по новой;
  • повреждена крышка корпуса УПТ;
  • двигатель не запускается или заводится с натугой, а затем практически сразу глохнет;
  • пила не устойчиво работает на холостых оборотах или вообще их не держит;
  • перерасход топлива и слишком густой выхлоп;
  • электроды свечей зажигания черные (подача в мотор переобогащенной смеси) или с белым налетом (обедненной);
  • мотопила не развивает максимальные обороты или мощность;
  • мотор глохнет во время набора оборотов;
  • наблюдается сильная вибрация бензопилы;
  • из-за нарушений в работе воздухоочистительной системы в распределяющий топливовоздушную смесь механизм попали частицы мусора;
  • у поршневой группы значительный износ – в этом случае регулирование УПТ используется как временная мера, позволяющая сделать работу инструмента более стабильной.

Естественно, что топливную систему при попадании в нее грязи нужно промыть – регулировкой карбюратора эту проблему не решить. А изношенной поршневой нужен капремонт. Однако и в этих случаях тоже выполняют настройку.

Отрегулировать УПТ может также понадобиться даже при изменении марки или качества топлива, атмосферного давления, влажности и температуры окружающей среды, высоты над уровнем моря (когда место эксплуатация меняется с равнины на горную местность, то из-за разрежения воздуха, и наоборот).

Подготовка к настройке, детали карбюратора для ее выполнения и меры безопасности

Перед регулированием УПТ обязательно надо убедиться в том, что оба фильтра (воздушный и топливный) чистые. Кроме того, не должно быть подсоса воздуха в мотор со стороны (через сальники, прокладку под УПТ или его ускорительный насос либо еще где-нибудь), иначе отрегулировать карбюратор не удастся.

Практически любой УПТ регулируется 3-мя винтами:

  1. 1. Болт главного жиклера, обозначаемый "H" и используемый для выставления максимальных оборотов мотора пилы.
  2. 2. Болт жиклера холостого хода, обозначаемый "L" и используемый для выставления малых оборотов. То есть для регулирования холостого хода.
  3. 3. Болт подстройки холостого хода, обозначаемый у различных производителей по-разному: "S", "LA" (Stihl ), "T" (Partner , Husqvarna ).

Также встречаются карбюраторы с меньшим количеством регулировочных винтов. Так производители ограждают свои изделия от непрофессионального вмешательства и заодно пытаются упростить их настройку.

Прежде чем начать регулировку, следует внимательно изучить прилагаемую к бензопиле инструкцию по эксплуатации, особенно ту часть, где приводятся углы поворота настроечных болтов. Это важное условие, которое позволит произвести настройку, не выходя за рабочие параметры двигателя, правильно.

Для безопасного регулирования во время его проведения следует соблюдать правила:

  1. 1. Инструмент надо устойчиво установить на ровную поверхность жестко зафиксированного объекта (верстака, стеллажа, стола).
  2. 2. Цепь следует направить в сторону от себя и других присутствующих.
  3. 3. Между цепью и любыми окружающими предметами должно быть безопасное расстояние, гарантирующее невозможность их взаимного контакта.

Настройка в случае изменений в работе или условий эксплуатации бензопилы

В таких случаях отрегулировать карбюратор на бензопиле можно следующим образом. Сначала запускам инструмент и прогреваем его 10 минут.

Регулировку УПТ начинаем с определения положения настроечного винта "L", при котором обороты холостого хода будут наибольшими. Для этого очень медленно и плавно поворачиваем этот болтик то в одну сторону, то в другую. И так несколько раз, пока нужное положение не будет найдено. После этого проворачиваем "L" на 1/8–1/4 оборота (требуемое значение указано в техдокументации на инструмент) против часовой стрелки (далее ПРЧС).

Затем продолжаем регулирование холостого хода с помощью винта "S" ("LA", "T"):

  • Если цепь после манипуляций с болтиком "L" неподвижна, то надо плавно вращать "S" ("LA", "T") по часовой стрелке (далее ПОЧС), пока она не начнет двигаться. Затем подкручиваем "S" на 1/8–1/4 оборота обратно.
  • Если цепь движется, вращаем "S" ("LA", "T") ПРЧС, пока она не остановится, а потом подкручиваем "S" на 1/8–1/4 оборота в туже сторону.

Двигатель должен работать равномерно. И проверяем его, как он ускоряется. Считается, что мотор в режиме ускорения работает нормально, если при плавном нажатии на акселератор обороты за короткое время и без "провалов" возрастают до своего максимального значения. Если двигатель работает неравномерно и/или плохо ускоряется, то надо слегка – максимум на 1/8 целого оборота – подвернуть "L" ПРЧС. После этого необходимо опять произвести приведенную выше настройку "S" ("LA", "T"). Повторяем эти регулировки, пока мотор не станет равномерно работать и хорошо ускоряться.

Теперь проверяем настройку регулировочного болта "H". Для этого разгоняем движок до максимальных оборотов. Только долго гонять его так без нагрузки нельзя, надо делать паузы. Смотрим на выхлоп и слушаем работу мотора. Если из глушителя выходит слишком много, причем сизого дыма, и мотопила сильно шумит – значит карбюратор делает чересчур богатую смесь. Кроме того, при этом максимальные обороты силового агрегата ниже, чем должны быть. А также в нем будет образовываться нагар. В этом случае необходимо "H" чуть-чуть подвернуть ПОЧС. Затем опять проверяем работу движка и при необходимости повторяем регулировку.

Когда мотопила издает визжащий звук, мотор сильно греется, выхлоп сопровождается треском и/или слышны перебои в зажигании, то есть идет детонация – смесь слишком бедная, а максимальные обороты двигателя выше, чем должны быть. Это приводит к перегреву силового агрегата, прогоранию поршня, быстрому износу цилиндра и выгоранию свечи. В этом случае надо "H" на 1/4 оборота повернуть ПРЧС.

В завершение регулировки проверяем пилу на холостом ходу. При правильно отрегулированном УПТ она должна работать так:

  1. 1. Цепь неподвижна.
  2. 2. Звук двигателя почти как у четырехтактного.
  3. 3. Нажатие на акселератор приводит к быстрому набору максимальных оборотов.

Если эти условия в полном объеме не соблюдаются, следует воспользоваться "S" ("LA", "T"), как это указано выше, или повторить настройку с самого начала.

Так проводится приблизительная настройка. Для точной нужен тахометр. Делаем все то же самое, только проворачиваем регулировочные болтики, ориентируясь на показания этого прибора. Это позволит точно и, скорее всего, с первого раза настроить карбюратор, добившись в зависимости от установки холостых оборотов на уровне 2800–3300 об/мин или выше и максимальных – 11000–15000 об/мин. Какие именно следует выставлять, надо смотреть в технической документации (инструкции по эксплуатации) на пилу.

Настройка частично или полностью разрегулированного карбюратора

После технического обслуживания, например, разборки и промывки или предшествующих неудачных попыток настроить этот узел может оказаться полностью разрегулированным. Настолько, что мотопила вообще не будет заводиться. В этом случае настраивать устройство системы питания двигателя надо в 2 этапа, условно называемых:

  • базовый – при неработающем двигателе;
  • окончательный – производится на прогретом двигателе.

На первом этапе регулировочные винты "L" и "H" медленно вкручиваем ПОЧС до упора. При этом не надо прилагать больших усилий и пытаться затянуть их. Затем отворачиваем оба винтика обратно – для многих моделей пил на 1 оборот. А для каких-то – на 1,5 оборота. Могут быть и другие установки. Это надо уточнять в технической документации на бензопилу. У ряда моделей подсказка нанесена прямо на крышку их корпуса вблизи регулировочных винтов.

Это будет выполнена рекомендуемая заводская базовая настройка карбюратора. При этом винт "S" ("LA", "T") ни в коем случае не трогаем, если только конечно его уже не крутили. Когда он уже скручен, придется поработать и с ним. Медленно вкручиваем "S" ПРЧС до упора.

Переходим к окончательному этапу. Пытаемся завести двигатель. Если не было никаких манипуляций с регулировкой "S" ("LA", "T") и в точности как рекомендуется установлены "L" и "H", то он должен запуститься.

Если "S" пришлось по указанным выше причинам закрутить, то мотор, скорее всего, сразу не заведется. Необходимо будет после каждой попытки подкручивать этот винт на 1/4 оборота ПОЧС и снова пробовать завести движок. В конце концов он должен заработать.

Затем прогреваем двигатель 10 минут. Если после его запуска или в процессе прогревания мотор работает неустойчиво или начала двигаться цепь, то надо медленно и аккуратно вращать "S" ("LA", "T") ПРЧС. Как только движок начнет работать устойчиво и/или остановится цепь, сразу прекращаем регулировку. Если мотор глохнет, то подворачиваем этот винт на 1/8–1/4 (смотреть в техдокументации) оборота ПОЧС.

В процессе прогревания обороты холостого хода могут начать повышаться, тогда, опять же, необходимо будет "S" ("LA", "T") начать медленно подворачивать ПРЧС, пока они на слух не станут нормальными. На уже прогретом моторе продолжаем регулировку узла системы питания, как это описано в предыдущей главе.

Регулировка карбюратора после обкатки мотопилы

После обкатки на пилах производится только тонкая настройка УПТ. Для этого в обязательном порядке потребуется тахометр и техдокументация на используемый . Дело в том, что на заводе производителе уже установлены практически оптимальные настройки. Просто для обкатки движка и притирки других подвижных деталей мотопилы карбюратор настроен на приготовление чуть более обогащенной, чем расчетная оптимальная, топливовоздушной смеси. За счет этого максимальная частота оборотов немного ниже конструктивно заложенной производителем и плюс к этому мотор лучше смазывается. Благодаря этому обкатка двигателя и приработка остальных подвижных деталей проходят в щадящем режиме.

Поэтому, если нет тахометра и/или достоверной информации (паспортных данных) о максимальной частоте оборотов и на холостом ходу, то менять заводские настройки после обкатки не стоит, так как правильно это сделать не получится. Да и вообще, тонкую регулировку в этом случае выполнять не обязательно – бензопила будет прекрасно работать и на имеющихся базовых настройках. А если уж ее делать, то лучше в сервисном центре. Ювелирное настраивание карбюратора еще совсем нового инструмента рекомендуется доверить специалистам.

Тонкая регулировка

Перед самостоятельной тонкой регулировкой настоятельно рекомендуется как можно точнее отметить прежнее положение настроечных болтов. Это позволит в случае неудачной попытки вернуть их на место – к базовым заводским настройкам. Регулирование начинаем с болта "H". После выставления максимальных оборотов, проверяем холостые. Если они отличаются от нормальных, выставляем их сначала с помощью "L", а потом "S" ("LA", "T"). При этом руководствуемся правилами и принципами, изложенными в второй главе этой статьи. Но поворачиваем регулирующие болты, ориентируясь на показания тахометра. Затем продолжаем настраивать карбюратор, как указано в той же главе. Винты крутим, следя за показаниями тахометра.

Как настраивать карбюраторы бензопил Штиль популярных моделей

Регулировка карбюратора бензопил Штиль 180 , 170 и других маломощных производится только одним винтом – "LD". Им выставляют обороты холостого хода.

Базовая стандартная настройка следующая:

  1. 1. Полностью закручиваем "LD" ПРЧС до его плотной посадки.
  2. 2. Потом проворачиваем его обратно ПОЧС на 2 оборота.

Если нужно провести дополнительную или другую регулировку, то сначала надо 10 минут прогревать мотор. Затем, если:

  • холостые обороты слишком низкие – крутим "LD" ПОЧС, пока не начнет двигаться цепь, после чего проворачиваем этот болтик на 1/2 оборота обратно, ПРЧС;
  • цепь инструмента движется на холостых оборотах – медленно крутим "LD" ПРЧС, пока она не остановится, после чего проворачиваем этот болтик еще на 1/2 оборота в этом же направлении.

А лучше настраивать с тахометром, не забывая, что цепь на холостых оборотах двигаться не должна. Максимальные обороты без нагрузки моделей Штиль 180 и 170 – 13500 об/мин. Холостые – 2800 об/мин.

Отрегулировать карбюратор бензопилы Штиль , оснащенной более мощным двигателем, производится так же, как это описано в предыдущих главах. Это относится и к таким наиболее популярным моделям, как Штиль 210 , 230 и 250 . Для базовой настройки (рассмотрена в третьей главе) "L" и "H" после закручивания отворачивают обратно на 1 оборот. Также встречаются пилы с карбюратором, у которого базовая установка "H" составляет 3/4 оборота. Кстати, эта информация указана на крышке корпуса инструмента.

Угол (шаг) вращения регулировочных болтов во время настройки УПТ – 1/4 оборота. Холостые обороты моделей Штиль 210 , 230 и 250 – 2800 об/мин, максимальные без нагрузки – 13000 об/мин.

Бензопила-это технически сложный инструмент, который время от времени необходимо обслуживать. Чистка, замена фильтров и конечно регулировка карбюратора бензопилы, помогут прослужить весь положенный ей срок. В этой статье рассмотрим вопрос настройки карбюратора. Как и для чего она проводится.

Новые бензопилы поставляются от производителя уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

Также сигналом к проведению чистки и регулировки, служит повышенный расход топлива, что отрицательно сказывается на работе выхлопной системы. Проще говоря, бензопила начинает сильно дымить и глушитель забивается нагаром, что в свою очередь приведет к снижению мощности. При недостатке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему ).

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности.

настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами.

Инструменты

Правильная регулировка карбюратора бензопилы должна проходить с использованием специального инструмента – тахометра. Он позволяет наиболее точно определить максимальное количество оборотов двигателя и скорректировать их согласно требованиям завода изготовителя. Для настройки необходимо иметь небольшую шлицевую отвертку. Для некоторых моделей бензопил понадобится специальный регулировочный ключ, без которого работы провести невозможно.

Ключ для регулировки некоторых моделей карбюраторов имеется только в сервисных центрах авторизованных на ремонт бензопил компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.

Настройка бензопилы, по возможности должна проводиться в официальных сервисных центрах, имеющих сертификат от производителя.

Как настраивается карбюратор

Алгоритм настройки бензопилы достаточно прост и состоит из следующих шагов:

  1. Регулировка двигателя на бесперебойную работу на низких оборотах.
  2. Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов.
  3. Точная регулировка карбюратора на работу в режиме холостого хода.
  4. Проверка бензопилы во всех режимах.

Настройку карбюратора необходимо проводить после того, как двигатель немного поработает и нагреется.

Теперь рассмотрим, как проходит правильная регулировка карбюратора бензопилы более детально. Практически все модели карбюраторов имеют три регулировочных винта. Винт (Т) отвечает за точную настройку в режиме холостого хода. Винт (H) настройка работы на максимальных оборотах. Винт (L) регулирует образование смеси на низких оборотах. Закручиванием винтов (L) и (H) подача топлива и смесь обедняется, соответственно обороты возрастают.

Описание процесса

Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания. После чего, необходимо запустить двигатель, дать немного поработать и нагреться. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.

После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты.

допускать превышения максимальных оборотов двигателя, заявленных производителем, недопустимо.

Важным этапом является проверка пилы на всех режимах работы после его регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как она пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

Регулировка карбюратора китайской бензопилы

Карбюраторы, установленные на пилах китайского производства, изготовлены аналогично европейским и имеют такие же винты настройки.

Регулировка карбюратора китайской бензопилы проходит по алгоритму, представленному выше, и отличается тем, что при первичной настройке винтов (L) и (H) их необходимо выворачивать на два оборота. Далее карбюраторы китайской пилы регулируются точно так же как и европейские.

Видео

Настройку карбюратора пилы можно изучить по видео представленному ниже. В этом видео, мастер показывает, как выполняется поэтапная регулировка бензопилы китайского производства без применения тахометра. Проводит после регулировочную проверку в различных режимах.

Регулировка карбюратора бензопилы хоть и выглядит достаточно простым процессом, но требует очень внимательного и ответственного подхода. В статье процесс описан достаточно подробно, однако если вы никогда не регулировали бензопилу, стоит обратится к специалистам, это поможет сэкономить время, нервы и средства.
