Молния защита частного дома своими руками. Как сделать громоотвод на даче своими руками

Большинство владельцев частных домов, коттеджей и дач стараются создать внутри и снаружи своего жилья максимально комфортные и безопасные условия для проживания. Вполне понятное стремление, но чаще всего собственники такой недвижимости полностью забывают о таком природном явление, как разряд статического атмосферного электричества, который в одно мгновение может нанести огромный вред жилым постройкам и здоровью людей. По своей природной сути, атмосферная молния - это очень мощный разряд электрической энергии, который способен при точном попадании непосредственно в частный дом, уничтожить не только всю бытовую технику и электроприборы, но и само строение в целом.

Если ваше частное владение расположено рядом с высоким зданием, то вам не следует беспокоиться. Система громоотводов многоэтажного объекта обеспечит надежную защиту вашего жилья от поражающих факторов атмосферного электрического разряда. Но такое расположение коттеджей, частных домов и дач практически не встречается в современной действительности. В основном такие объекты недвижимости строятся вдали от высоких зданий, поэтому их необходимо защищать от молний, оснащая современными блоками грозозащиты.

Молния, чаще всего разряжается на самую высокую точку, но даже растущее рядом с домом огромное дерево не способно защитить его от разряда. Только устройство грозозащиты способно полностью защитить от атмосферного разряда ваше жилье с бытовой техникой, а также присутствующих в нем людей. В этой статье мы рассмотрим все вопросы, касающиеся видов молниезащиты и способов их монтажа для любых типов домов, дач и коттеджей. А также в сжатой форме расскажем, как установить громоотвод своими руками, но сначала расскажем о поражающих факторах молний.

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.


Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

Категории и виды внешней защиты от молний

Атмосферная молния - это мощный разряд электричества, подчиняющийся основным законам физики. Всем известно, что электрический ток движется по пути с наименьшим сопротивлением. Главной задачей блока грозозащиты любого вида создать именно такой путь для прохождения электроэнергии, минуя конструкцию строения. При ударе молнии в частный дом, оснащенным таким блоком, вся мощь электрического заряда просто-напросто уйдет в поверхность земли, не нанеся ущерба постройкам, электроприборам и человеку.

В народном сленге такой виды защиты частных строений называется по-разному: заземлением загородного дома, системой молниеотводов, а также громоотводами. Последний вариант наименования совершенно некорректен, ведь гром - это звук удара молнии и отводить его никуда не нужно. Но термин давно прижился и используется в разговорной речи. Независимо от того, как называется защита дома от молний, она предназначена для выполнения одной задачи - отвода энергии атмосферного электрического разряда в землю. Блоки грозозащиты делятся на три категории: по методу и виду защиты, а также по конструктивным особенностям.


Выбрать лучшую защиту от разряда атмосферного электричества для своего дома вам поможет следующая глава статьи, в которой мы расскажем о конструкции наиболее популярной пассивной внешней молниезащите, в дополнение к которой необходимо устанавливать и внутреннюю защиту от вторичного поражающего фактора.

Конструкция пассивной внешней защиты от молний

Конструкция внешнего громоотвода на даче, в коттедже или частном доме довольна проста. Она состоит из трех составляющих частей: приемника молний, токоотводов и заземляющего контура. Токоотводы и заземлители имеют стандартную конструкцию. В отличие от них, молниеприемники пассивных систем защиты можно разделить на три типа, которые мы подробно рассмотрим ниже.


Какой тип молниеотвода использовать - выбирать вам! Каких-либо строгих рекомендаций дать на этот счет невозможно. Все три типа молниеприемников способны надежно защитить частный дом от первичного поражающего фактора молнии.

Следующими элементами в системе молниезащиты являются токоотводы. Главная их задача - это передача энергии атмосферного разряда от молниеприемника к заземляющему устройству. Токоотводы можно изготовить из стальной проволоки диаметром не менее 6 мм, специального медного или алюминиевого кабеля или стальной ленты шириной от 30 мм и толщиной более 2 мм. Любой токоотвод закрепляется на концах молниеотводов с помощью резьбового соединения, сварки или пайки. В частных домах, построенных из негорючих материалов, этот элемент грозозащиты крепится на стенах в незаметном месте с использованием металлического крепежа. Нельзя размещать токоотводы вблизи с окнами и дверями.

Особые требования предъявляются к монтажу токоотводов молниезащиты деревянного дома. При попадании молнии в систему молниезащиты в частном дома, провода токоотводов могут разогреться до высоких температур. Чтобы исключить возгорание деревянных стен строения необходимо правильно установить токоотводящую часть системы грозозащиты. Токоотводы необходимо располагать на расстоянии не менее 10 см от стен постройки. Для одного стержневого молниеприемника необходимо установить один токоотвод, а для тросовых и сетчатых приемников разряда два токоотводящих элемента. Количество токоотводов зависит от количества концов молниеприемников и площади и конструкции кровли.

Последним элементом в системе внешней защиты частного дома от атмосферных электрических разрядов является заземляющее устройство. Простейший заземлитель - это два металлических прутка диаметром не менее 30 мм, забитые в почвенный слой на 2–3 метра и соединенные между собой перемычкой из металлической ленты. Расстояние между этими заземляющими элементами должно быть не менее 3 метров. К этой конструкции присоединяется токоотвод исключительно путем сварного соединения.

Мы рассмотрели конструкцию внешней пассивной молниезащиты. Она способна эффективно защитить частный дом от первичного поражающего фактора молнии. Для защиты дома, коттеджа или дачи от перенапряжений в сети, возникающих при воздействии второго поражающего фактора грозового разряда, необходимо устанавливать дополнительное оборудование. Эти приборы обеспечивают внутреннюю защиту от молний.

Внутренняя молниезащита

Бытовую технику и электроприборы в частном доме следует защищать от воздействия мощного индукционного поля, которое возникает в результате атмосферного разряда. Внешняя молниезащита не способна справиться с этой задачей. Для защиты от грозовых перенапряжений необходимо использовать специальные электротехнические устройства. Они называются устройствами защиты от импульсного перенапряжения (УЗИП) и устанавливаются в распределительные щиты на входе электрических линий в частный дом. В настоящее время на рынке присутствует большой ассортимент таких приборов, с разными возможностями и уровнем защиты от импульсных скачков напряжения.

Только после установки УЗИП в распределительный щиток и монтажа внешней молниезащиты вы с уверенностью сможете сказать, что ваш дом надежно защищен от всех поражающих факторов молнии. Мы рассмотрели конструкцию защиты от молний для частного дома как внешней, так и внутренней. В следующей части статьи будет дан ответ на вопрос: как сделать громоотвод на даче, в коттедже или частном доме своими руками.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

  • Rx - нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
  • Ha - высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
  • Hx - самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
  • H - высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

  • болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
  • стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

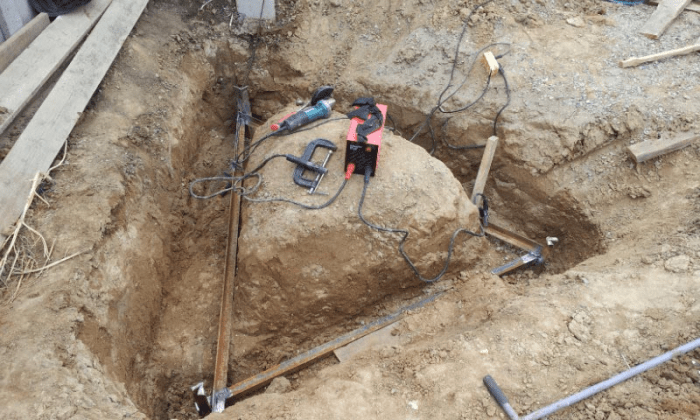

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

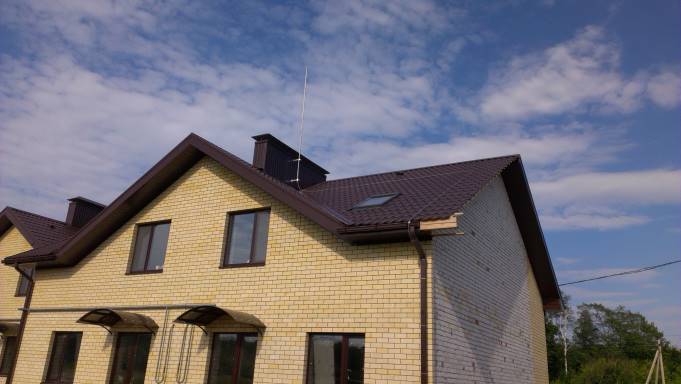

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

Заключение

Качественный монтаж громоотвода обеспечит вам комфортное проживание в своем доме. В этом случае защита от всех поражающих факторов молнии будет обеспечена. Но следует заметить, что молниезащиту необходимо периодически проверять на наличие повреждений. Главное внимание при профилактическом осмотре нужно уделять всем соединениям. Только при условии работоспособности громоотвода, ваш дом будет надежно защищен от попаданий молний.

Видео по теме

Дачный участок должен быть местом отдыха, а настоящий отдых невозможен без ощущения безопасности. Оно должно присутствовать постоянно, даже в непогоду. Одним из приспособлений, которое позволит обезопасить себя и семью от удара молнии, является громоотвод. Соорудить его не составит особого труда, если точно придерживаться всех рекомендаций, которые будут изложены в статье.

Подготовительные расчеты

Стоит понимать, что каждое устройство имеет свои ограничения по способу и зоне действия. Это относится и к громоотводу. Последний способен защитить только определенную территорию, которую важно правильно рассчитать при проектировании. Чаще всего громоотвод представляет собой мачту определенной высоте. Если посмотреть на нее сверху, то верхушка мачты будет центром окружности, которая и является зоной защиты громоотвода. Это зона имеет максимальную площадь только на уровне земли и уменьшается к верхушке мачты, образуя при этом конус. В расчет берется и вторая окружность, которая образуется на уровне кровли и должна покрывать всю верхушку здания. Зная, что собой представляет зона покрытия, можно легко произвести расчеты требуемых параметров громоотвода для конкретных условий.

Принято считать, что громоотвод обеспечивает защиту в двух зонах. Одна считается наиболее надежной, а вторая имеет уровень безопасности в 95%. Для каждой из этих зон есть свои формулы, которые позволяют получить требуемые цифры. Переменными, которые берутся во внимание является высота воображаемого конуса, которая обозначается как hy. Выше было сказано, что необходимо знать зону защиты на уровне кровли, поэтому в формулах фигурирует также высота конструкции, которую можно обозначить как hc. Радиус зоны защиты громоотвода на уровне земли можно обозначить как Rс, а на уровне кровли Rз. Для проведения расчетов не хватает переменной, которая бы указывала на общую высоту мачты громоотвода, она обозначается как hг. Имея все данные, можно вывести высоту воображаемой фигуры:

  • hy=0,85×hг.

Зная общую длину мачты, легко определиться с окружностью, которая находится под защитой громоотвода на уровне земли:

  • Rс=(1,1-0,002)×hг.

Также есть простая формула для определения безопасной окружности на уровне кровли здания:

  • Rз=(1,1-0,002) × (hг-hc÷0,85).

Для второй зоны безопасности с меньшим процентом защиты формулы немного отличаются:

  • hy=0,92×hг;
  • Rс=1,5×hг;
  • Rз=1,5×(hг-hc÷0,92).

Для каждого этапа расчетов необходимо уделить достаточно времени, чтобы конструкция громоотвода выполняла свою роль.

Процесс монтажа

Если постараться просто описать строение громоотвода, то общую схему можно наблюдать на иллюстрации выше. Предусмотрено наличие трех основных составляющих системы громоотвода. Первым из них является молниеприемник. Его задача полностью отражена в названии. Он принимает на себя первый удар. Полученный импульс не может быть накоплен, поэтому его необходимо рассеять и делается это в землю, куда закладывается заземляющий контур. Оба этим модуля соединяются проводником подходящего сечения.

Контур

Первым делом можно смонтировать заземляющий элемент для громоотвода, т. к. для этого не нужно находиться на высоте. Общая схема сборки такого рассеивателя для громоотвода схожа с той, которая используется для обычного заземления в доме на даче. Первым делом выбирается место, где будет расположена конструкция. Этого нельзя делать впритык к зданию, т. к. импульс от громоотвода может оказаться настолько сильным, что уйдет в сеть питания на даче. Если один контур заземления уже есть, то от него также необходимо удалиться хотя бы на четыре метра. При этом стоит следить за тем, чтобы контур заземления находился по кратчайшему пути по отношению к молниеприемнику громоотвода. Чтобы еще больше обезопасить посетителей дачи, лучше выполнить небольшое ограждение или оставить указатель, который будет предупреждать о том, где лучше не ходить во время грозы.

Процесс монтажа конструкции контура заземления простой и понятный. Первым делом необходимо определить примерное расположение грунтовых вод вокруг дачи, где будет установлен громоотвод. Если до них больше трех метров, тогда сооружается стандартная конструкция заземления для громоотвода, которая представляет собой три больших прута с диаметром в 12 мм и длиной в 3 метра. Перед тем как их смонтировать, необходимо сделать небольшой приямок на глубину в 0,8 метра. Только после этого пруты забиваются практически на всю свою длину. Расположить их нужно треугольником. Небольшая часть прута остается на поверхности, чтобы к ней можно было приварить полоску металла.

Если точно известно, что грунтовые воды на даче находятся близко к поверхности, тогда монтаж заземления для громоотвода осуществляется без использования длинных штырей. Из металлической планки изготавливается прямоугольник, который вкапывается в землю на глубину в 0,8 метра. Стоит сказать, что металлическая шинка в этой конструкции должна иметь площадь сечения не меньше 100 мм 2 .

Молниеприемник

Следующим элементом громоотвода, который можно смонтировать является мачта. Ее высоту можно определить с помощью формул, которые приводились выше. Так как установка мачты осуществляется на крыше, то работать необходимо в сухую погоду без ветра. Для установки молниеприемника необходимо выбрать высшую точку на кровле. В некоторых случаях высота громоотвода получается большой, что требует дополнительного укрепления мачты. Сделать это можно с использованием обычных тросов, которые монтируются в качестве растяжек для громоотвода.

Важным требованием к молниеприемнику громоотвода является его монтаж точно в вертикальной плоскости. Для этого можно использовать один или несколько пузырьковых уровней. Установить громоотвод можно на мачту, но стоит понимать, что металлическая часть мачты должна быть изолирована от кровли, т. к. разряд может уйти не в том направлении, куда это нужно. Для молниеприемника можно использовать круглую или прямоугольную арматуру. Значение имеет только ее сечение, которое не должно быть меньше 60 мм 2 . Если сечение будет занижено, тогда сопротивление проводника возрастет и он может не выполнить своего предназначения.

Токоотвод

Две крайние составляющие громоотвода готовы, теперь их необходимо объединить в общую систему. Для этого потребуется установка токоотвода. Лучшим материалом для токоотвода является медь, но найти изделие требуемого сечения проблематично и довольно дорого, поэтому чаще всего используется стальная проволока, покрытая цинком. Последний защищает ее от быстрой коррозии, причиной которой являются осадки. В этом случае потребуется проволока с диаметром в 6 мм.

Совет! Допускается использование квадратного или прямоугольного проводника, но площадь его сечения должна быть не меньше той, что у стальной проволоки с указанным диаметром.

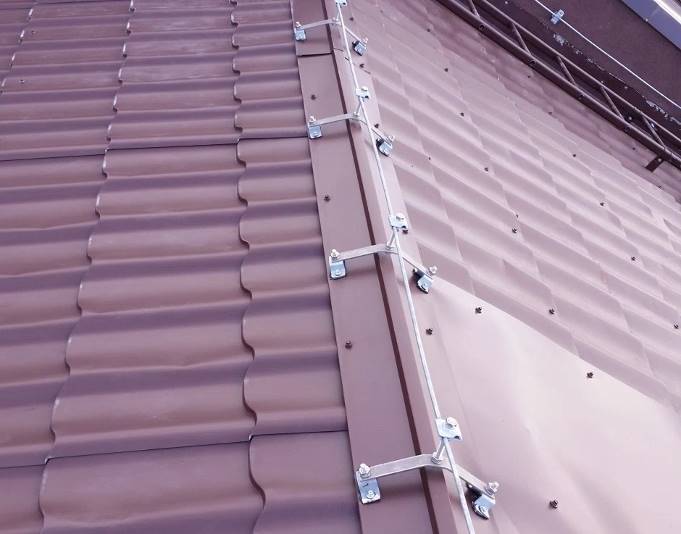

Проще всего и правильнее всего прокидывать токоотвод по выступу кровли, которым является конек. Если молния ударит не в мачту, а в саму кровлю, то с большой вероятностью она попадет именно в токоотвод. На фотографии выше видно, что размещать проводник громоотвода нельзя впритык к настилу кровли. Для него применяются специальные держатели, которые способны приподнять проволоку над кровлей на 20 см. Сами стойки фиксируются к настилу через диэлектрические прокладки, которые исключают уход разряда в кровельный настил или стропильную систему.

Совет! При работе на крыше во время установки элементов громоотвода важно позаботиться о личной безопасности, используя страховочные тросы.

Лучше не выполнять монтаж громоотвода самостоятельно. Помощник может подавать требуемые элементы, а также следить за страховочными тросами. Важно также правильно подобрать обувь, которая не будет скользить по кровельному настилу.

Когда токоотвод будет полностью протянут по кровле, его необходимо соединить с контуром заземления. Опускать токоотвод лучше по стене здания, используя для этого какой-либо изолятор, чтобы закрыть его хотя бы на рост человека. После соединения всех элементов систему можно считать рабочей. Наглядно процесс монтажа показан в видео ниже.

Исключением для монтажа громоотвода может стать случай, когда дом на даче находится вблизи какой-либо вышки или другого высокого здания. Если рядом с дачей проходят линии электропередач, то они также могут стать естественной защитой от попадания молнии. Но в этом случае важно позаботиться о хорошем заземлении вместо громоотвода. Последнее должно быть спроектировано так, чтобы разряд, который может пойти по линии питания ушел в землю. Кроме того, потребуется установка специальных блоков молниезащиты. Они представляют собой плавкие предохранители, которые перегорают при прохождении большого электрического разряда.

Резюме

Громоотвод является важной мерой предосторожности, которую стоит предусмотреть даже в тогда, когда неизвестны конкретные случаи попадания молнии в жилые дома в конкретной местности. За металлической конструкцией требуется периодический уход. Если основным материалом для сооружения служила сталь, тогда ее можно окрасить «Гальванолом». Каждый сезон необходимо проверять места соединения каждого из модулей, чтобы быть уверенным, что разряд уйдет в требуемом направлении. Если нет желания возиться с размещением громоотвода на крыше, то его можно соорудить на дереве, если оно расположено на подходящем расстоянии от дома. В этом случае прокладка всех коммуникаций осуществляется по стволу.

Уважаемые читатели! Инструкция объёмная, поэтому специально для вашего удобства мы сделали навигацию по ее разделам (см. ниже). Если у вас имеются вопросы по выбору, расчетам и проектированию систем заземления и молниезащиты, пожалуйста, напишите или позвоните , они с удовольствием помогут!

Введение — о роли заземления в частном доме

Дом только что построен или куплен - перед вами именно то заветное жилище, которое вы еще недавно видели на эскизе или фотографии в объявлении. А может быть вы живете в собственном доме уже не первый год, и каждый уголок в нём стал родным. Обладать своим личным домом замечательно, но вместе с ощущением свободы, в довесок вы получаете и ряд обязанностей. И сейчас мы не будем говорить о домашних хлопотах, речь пойдет о такой необходимости, как заземление для частного дома. Любой частный дом включает в себя следующие системы: электрическую сеть, водопровод и канализацию, газовую или электрическую систему обогрева. Дополнительно устанавливаются система охраны и сигнализации, вентиляции, система «умный дом» и др. Благодаря этим элементам, частный дом становится комфортной средой жизни современного человека. Но по-настоящему он оживает благодаря электрической энергии, которая приводит в работу оборудование всех указанных выше систем.

Необходимость заземления

К сожалению, электричество имеет и обратную сторону. У всего оборудования есть срок службы, в каждый прибор заложена определенная надежность, поэтому работать они будут не вечно. Кроме того, при проектировании или монтаже самого дома, электрики, коммуникаций или оборудования также могут быть допущены ошибки, которые способны сказаться на электробезопасности. В силу этих причин часть электрической сети может оказаться поврежденной. Характер аварий бывает разный: могут произойти короткие замыкания, которые отключаются автоматическими выключатели, а могут случиться пробои на корпус. Сложность в том, что проблема пробоя носит скрытый характер. Произошло повреждение проводки, поэтому корпус электрической плиты оказался под напряжением. При неправильных мерах заземления, повреждение никак себя не проявит, пока человек не прикоснется к плите и не получит удар током. Поражение электричеством случится из-за того, что ток ищет путь в землю, а единственным подходящим проводником послужит тело человека. Допускать этого нельзя.

Такие повреждения представляют наибольшую угрозу для безопасности людей, потому что для их раннего обнаружения, а, следовательно, чтобы защититься от них, обязательно нужно иметь заземление. В рамках данной статьи рассматривается, какие действия нужно предпринять по организации заземления для частного дома или дачи.

Необходимость установки заземления в частном доме определяется системой заземления, т.е. режимом нейтрали источника питания и способом прокладки нулевого защитного (PE) и нулевого рабочего (N) проводников. Также может быть важен тип питающей сети - воздушная линия или кабельная. Конструктивные различия систем заземления позволяют выделить три варианта электроснабжения частного дома:

Основная система уравнивания потенциалов (ОСУП) объединяет все крупные токопроводящие части здания, в обычном состоянии не имеющие электрического потенциала, в единый контур с главной заземляющей шиной. Рассмотрим графический пример выполнения СУП в электроустановке жилого дома.

Вначале рассмотрим самый прогрессивный подход к электрическому питанию дома - систему TN-S. В этой системе PE и N проводники разделены на всем протяжении, и необходимости в установке заземления у потребителя нет. Нужно только завести PE-проводник на главную шину заземления, и далее развести с нее проводники заземления к электроприборам. Реализуется такая система как кабельной, так воздушной линией, в случае последней прокладывается ВЛИ (воздушная линия изолированная) с помощью самонесущих проводов (СИП).

Но такое счастье выпадает далеко не всем потому, что старые воздушные линии передачи используют старую систему заземления - TN-C. В чём же её особенность? В данном случае PE и N на всём протяжении линии прокладываются одним проводником, в котором совмещены функции и нулевого защитного и нулевого рабочего проводников - так называемый PEN-проводник. Если раньше использовать такую систему разрешалось, то с введением в 2002 году ПУЭ 7 изд., а именно пункта 1.7.80 применение УЗО в системе TN-C оказалось под запретом. Без использования УЗО ни о какой электробезопасности не может быть речи. Именно УЗО отключает питание при повреждении изоляции, как только оно произошло, а не в тот момент, когда человек прикоснется к аварийному прибору. Чтобы соблюсти все необходимые требования, систему TN-C необходимо модернизировать до TN-C-S.


В системе TN-C-S по линии так же прокладывается PEN-проводник. Но, теперь уже, пункт 1.7.102 ПУЭ 7 изд. говорит, что на вводах ВЛ к электроустановкам должны быть выполнены повторные заземления PEN-проводника. Выполняются они, как правило, у электрического столба, с которого выполняется ввод. При повторном заземлении производится разделение PEN-проводника на отдельные PE и N, которые и заводятся в дом. Норма повторного заземления содержится в пункте 1.7.103 ПУЭ 7 изд. и составляет 30 Ом, либо 10 Ом (при наличии в доме газового котла). Если заземление у столба не выполнено, необходимо обратиться в Энергосбыт, в чьём ведомстве находится электрический столб, распределительный щит и ввод в дом потребителя, и указать на нарушение, которое должно быть исправлено. Если распределительный щит находится в доме, разделение PEN нужно выполнить в этом щите, а повторное заземление сделать возле дома.


В таком виде TN-C-S успешно эксплуатируется, но с некоторыми оговорками:

  • если состояние ВЛ вызывает серьезные опасения: старые провода находятся не в лучшем состоянии, из-за чего возникает риск обрыва или перегорания PEN-проводника. Это чревато тем, что на заземленных корпусах электроприборов окажется повышенное напряжение, т.к. путь тока в линию через рабочий ноль прервется, и ток вернется с шины, на которой выполнялось разделение, через нулевой защитный проводник на корпус прибора;
  • если на линии не выполнены повторные заземления, то есть опасность, что ток повреждения перетечет в единственное повторное заземление, что также приведет к повышению напряжения на корпусе.

В обоих случаях электробезопасность оставляет желать лучшего. Решением этих проблем является система ТТ.

В системе ТТ PEN-проводник линии используется в качестве рабочего нуля, а отдельно выполняется индивидуальное заземление, которое можно установить возле дома. Пункт 1.7.59 ПУЭ 7 изд. оговаривает такой случай, когда невозможно обеспечить электробезопасность, и разрешает использовать систему ТТ. Обязательно должно быть установлено УЗО, а его правильная работа должна обеспечиваться условием Rа*Iа<=50 В (где Iа - ток срабатывания защитного устройства; Ra - суммарное сопротивление заземлителя). «Инструкция по устройству защитного заземления» 1.03-08 уточняет, что для соблюдения этого условия сопротивление заземляющего устройства должно быть не более 30 Ом, а в грунтах с высоким удельным сопротивлением - не более 300 Ом.


Как сделать заземление дома?

Цель заземления для частного дома состоит в том, чтобы получить необходимое сопротивление заземления. Для этого используются вертикальные и горизонтальные электроды, которые в совокупности должны обеспечить необходимое растекание тока. Вертикальные заземлители подходят для монтажа в мягком грунте, тогда как в каменистом их заглубление связано с большими трудностями. В таком грунте подойдут горизонтальные электроды.

Защитное заземление и заземление молниезащиты выполняются общими, один заземлитель будет универсальным и выполнять оба назначения, об этом говорится в пункте 1.7.55 ПУЭ 7 изд. Поэтому полезно будет узнать, как унифицировать молниезащиту и заземление. Чтобы наглядно увидеть процесс монтажа этих систем, описание процесса заземления для частного дома будет разделено на этапы.

Отдельным пунктом следует выделить защитное заземление в системе TN-S. Исходной точкой для установки заземления будет тип системы питания. Различия систем питания были рассмотрены в предыдущем пункте, поэтому мы знаем, что для системы TN-S заземление монтировать не нужно, нулевой защитный (заземляющий) проводник приходит с линии - требуется только присоединить его к главной заземляющей шине, и в доме будет заземление. Но нельзя говорить, что дому не нужна молниезащита. Значит это лишь то, что мы, не обращая внимание на этапы 1 и 2, сразу можем перейти к этапам 3-5, см. ниже
Системы TN-C и TT всегда требуют установку заземления, поэтому перейдём к самому главному.

Защитное заземление устанавливается у столба, либо у стены дома, в зависимости от того в каком месте выполняется разделение PEN-проводника. Желательно располагать заземлитель в непосредственной близости от главной заземляющей шины. Отличия TN-C от TT лишь в том, что в TN-C место заземления привязано к месту разделения PEN. Сопротивление заземления в обоих случаях должно быть не более 30 Ом в грунте с удельным сопротивлением 100 Ом*м, например суглинке, и 300 Ом в грунте с удельным сопротивлением более 1000 Ом*м. Значения одинаковые, хоть и опираемся мы на разные нормативы: для системы TN-C 1.7.103 ПУЭ 7 изд., а для системы ТТ — на пункт 1.7.59 ПУЭ и 3.4.8. Инструкции И 1.03-08. Так как отличий в необходимых мероприятиях нет, будем рассматривать общие решения для этих двух систем.

Для заземления достаточно забить шестиметровый вертикальный электрод.



(кликните , чтобы увеличить)

Такое заземление получается очень компактным, установить его можно даже в подвале, никакие нормативные документы этому не противоречат. Необходимые действия для заземления описаны для мягкого грунта с удельным сопротивлением 100 Ом*м. Если грунт имеет сопротивление выше, требуются дополнительные расчеты, обратитесь к техническим специалистам ZANDZ.ru за помощью в расчетах и подборе материалов.

Если в доме установлен газовый котел, тогда, газовая служба может потребовать заземление с сопротивлением не более 10 Ом, руководствуясь пунктом 1.7.103 ПУЭ 7 изд. Данное требование должно быть отражено в проекте газификации.
Тогда для достижения нормы необходимо установить 15-ти метровый вертикальный заземлитель, который устанавливается в одну точку.



(кликните , чтобы увеличить)

Установить можно и в несколько точек, например, в две или три, соединив затем горизонтальным электродом в виде полосы вдоль стены дома на расстоянии 1 м и на глубине 0,5-0,7 м. Установка заземлителя в несколько точек послужит также для цели молниезащиты, чтобы понять каким образом, перейдем к её рассмотрению.

Перед тем как монтировать заземление, нужно сразу решить, будет ли выполняться защита дома от молнии. Так, если конфигурация заземлителя для защитного заземления может быть любой, то заземление для молниезащиты должно быть определенного типа. Устанавливаются минимум 2 вертикальных электрода длиной 3 метра, объединённые горизонтальным электродом такой длины, чтобы между штырями было не менее 5 метров. Данное требование содержится в пункте 2.26 РД 34.21.122-87. Монтироваться такое заземление должно вдоль одной из стен дома, оно будет являться своего рода соединением в земле двух спущенных с крыши токоотводов. Если токоотводов несколько, правильным решением выглядит прокладка контура заземления для дома на расстоянии 1 м от стен на глубине 0,5-0,7 м, а в месте соединения с токоотводом установка вертикального электрода длиной 3 м.



(кликните , чтобы увеличить)

Теперь настало время узнать, как сделать молниезащиту частного дома. Состоит она из двух частей: внешней и внутренней.

Выполняется в соответствии СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприёмника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.

Молниеотводы устанавливаются на кровлю таким образом, чтобы обеспечивалась надежность защиты более 0,9 по СО, т.е. вероятность прорыва через молниеприёмную систему должна быть не более 10%. Более подробно о том, что такое надежность защиты читайте в статье «Молниезащита частного дома» . Как правило, они устанавливаются по краям конька кровли, если крыша двускатная. Когда крыша мансардная, четырехскатная или еще боле сложной формы, молниеприёмники могут быть закреплены на дымовых трубах.
Все молниеприёмники соединяются между собой токоотводами, спуски токоотводов выполняются к заземляющему устройству, которое у нас уже имеется.


(кликните , чтобы увеличить)

Установка всех этих элементов обеспечит защиту дома от молнии, а точнее от опасности, которую несет её прямой удар.

Защита дома от перенапряжений выполняется с помощью УЗИП. Для их установки необходимо заземление, потому что ток отводится в землю с помощью нулевых защитных проводников, присоединяемых к контактам этих устройств. Варианты установки зависят от наличия или отсутствия внешней молниезащиты.

  1. Имеется внешняя молниезащита
    В таком случае устанавливается классический защитный каскад из расположенных последовательно устройств классов 1, 2 и 3. УЗИП класса 1 монтируется на вводе и ограничивает ток прямого удара молнии. УЗИП класса 2 устанавливается либо также в вводном щитке, либо в распределительном, если дом большой, и расстояние между щитами больше 10 м. Предназначен он для защиты от наведенных перенапряжений, их он ограничивает до уровня 2500 В. Если в доме есть чувствительная электроника, то желательно установить и УЗИП класса 3, ограничивающий перенапряжения до уровня 1500 В, такое напряжение может выдержать большинство устройств. Устанавливается УЗИП класса 3 непосредственно у таких приборов.
  2. Внешняя молниезащита отсутствует
    Прямое попадание молнии в дом не берется в расчет, поэтому необходимости в УЗИП класса 1 нет. Остальные УЗИП устанавливаются так же, как описано в пункте 1. Выбор УЗИП также зависит от системы заземления, чтобы быть уверенным в правильности выбора, обратитесь за помощью к техническим специалистам ZANDZ.ru .

На рисунке показан дом с установленными защитным заземлением, системой внешней молниезащиты и и комбинированным УЗИП класса 1+2+3, предназначенным для установки в системе ТТ.

Комплексная защита дома: защитное заземление, система внешней молниезащиты и
комбинированное УЗИП класса 1+2+3, предназначенное для установки в системе ТТ
(кликните , чтобы увеличить)

Увеличенное изображение щита с установленным УЗИП для дома
(кликните , чтобы увеличить)

№ п/п Рис Артикул Изделие Кол-во
Система молниезащиты
1 ZANDZ Молниеприемник-мачта вертикальный 4 м (нерж. сталь) 2
2 GALMAR Держатель для молниеприёмника - мачты ZZ-201-004 к дымоходу (нержавеющая сталь) 2
3 GALMAR Зажим к молниеприёмнику - мачте GL-21105G для токоотводов (нержавеющая сталь) 2
4
GALMAR Проволока омедненная стальная (D8 мм; бухта 50 метров) 1
5 GALMAR Проволока омедненная стальная (D8 мм; бухта 10 метров) 1
6 GALMAR Зажим на водосточную трубу для токоотвода (луженная медь + луженная латунь) 18
7 GALMAR Зажим на кровлю универсальный для токоотвода (высота до 15 мм; оцинк. сталь с покраской) 38
8 GALMAR Зажим к фасаду/стене для токоотвода с возвышением (высота 15 мм; оцинк. сталь с покраской) 5
9

«От сумы да от тюрьмы» не застрахован никто, а от удара молнии – тем более. После ослепительной вспышки и оглушительного грохота самое приятное - отделаться легким испугом и восторгом от пережитых впечатлений. Нехорошо, если сгорит электроника в доме. Еще хуже, когда случится пожар. Совсем недопустимо – поражение человека ударом молнии. Вывод простой: делаем молниеотвод!

Удар молнии в дом нельзя назвать красивым

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Как устроена защита от молнии

Из вышеизложенного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и застраховаться, таким образом, от неприятностей. С этой целью на достаточной высоте устанавливается молниеприемник, который предназначен для захвата грозового разряда.


 Схема устройства молниеотвода

Далее электрический ток величиной порядка 100000А проходит по токоотводу к заземлителю. Последний обеспечивает связь защитной системы с грунтом. Таким образом, удар молнии минует защищаемые объекты и поглощается землей.

Данная система защиты повсеместно распространена и носит название пассивной. Существует активные молниеотводы, которые имеют ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от поражения. Стоит такого вида молниеотвод немало, и его монтаж сложно сделать своими руками.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

  • стержневой молниеприемник;
  • в виде сетки;
  • тросовой молниеприемник;
  • покрытие крыши в качестве молниемника.

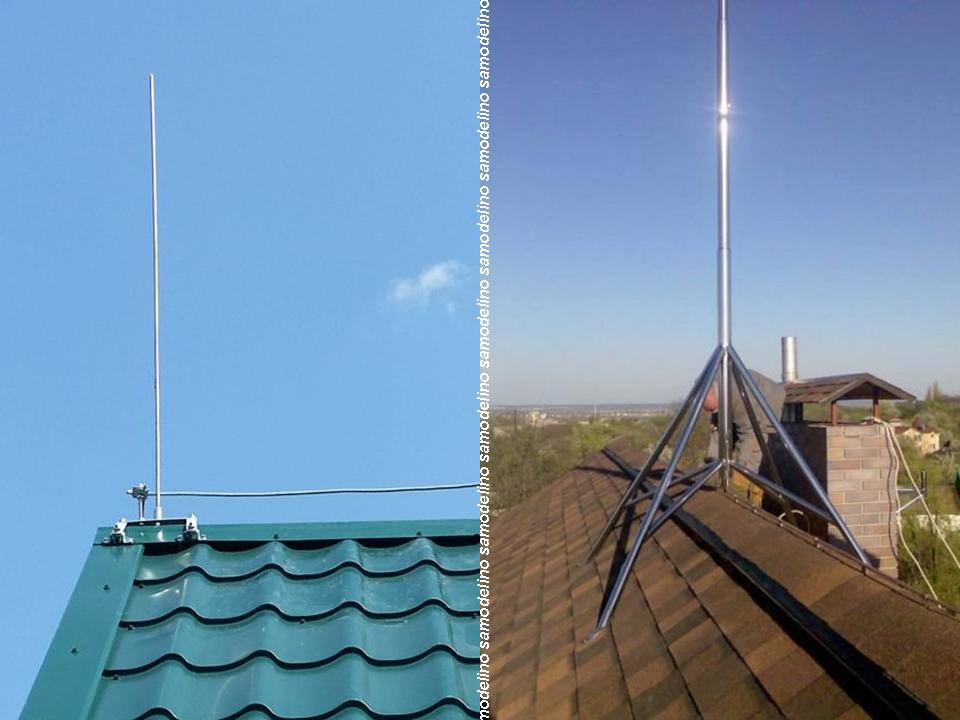

 Штыревой молниеприемник можно приобрести или сделать самому

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.


 Молниеприемник в виде сетки удобен для большой крыши

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.

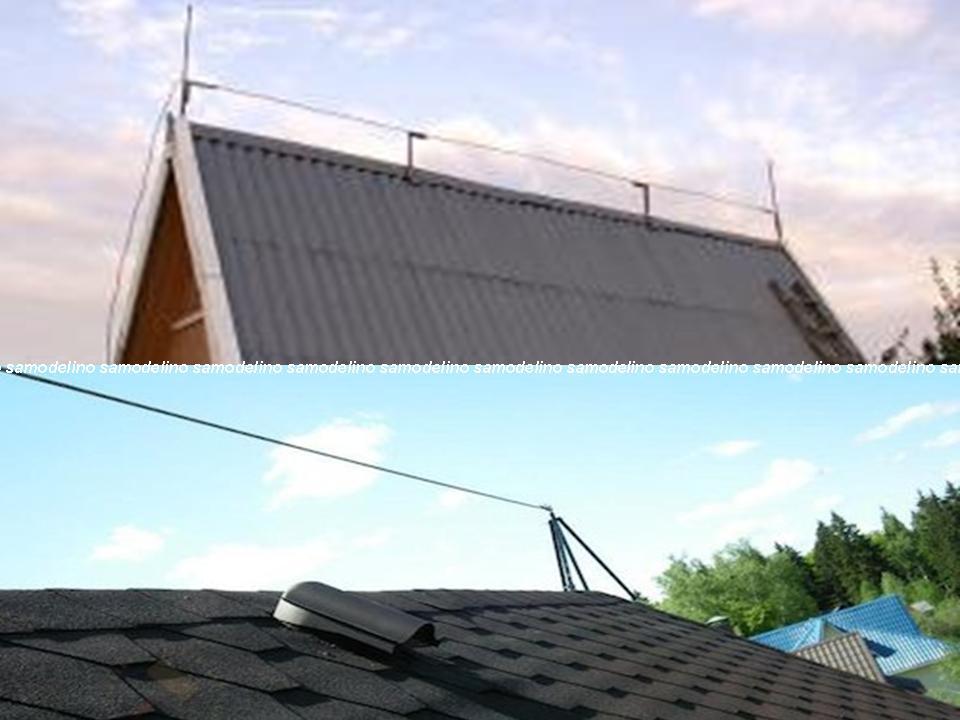

 Тросовый молниеприемник удобно разместить на коньке

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.


 Фальцевая кровля в качестве молниеприемника

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева.

Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть - сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.

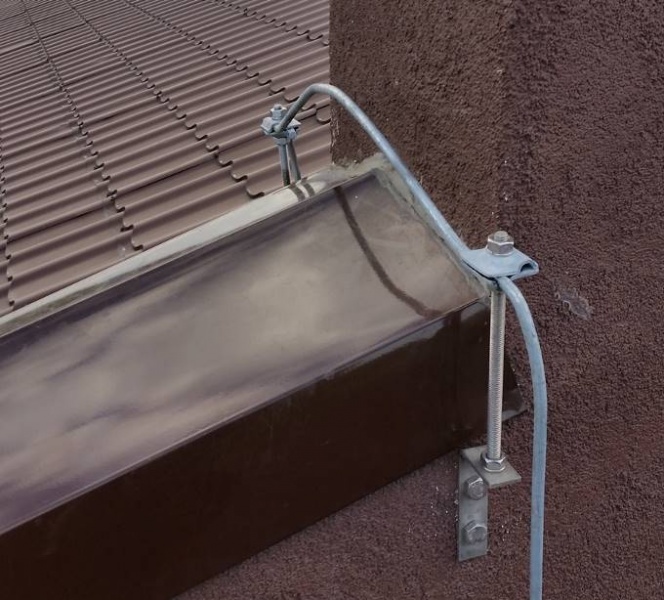

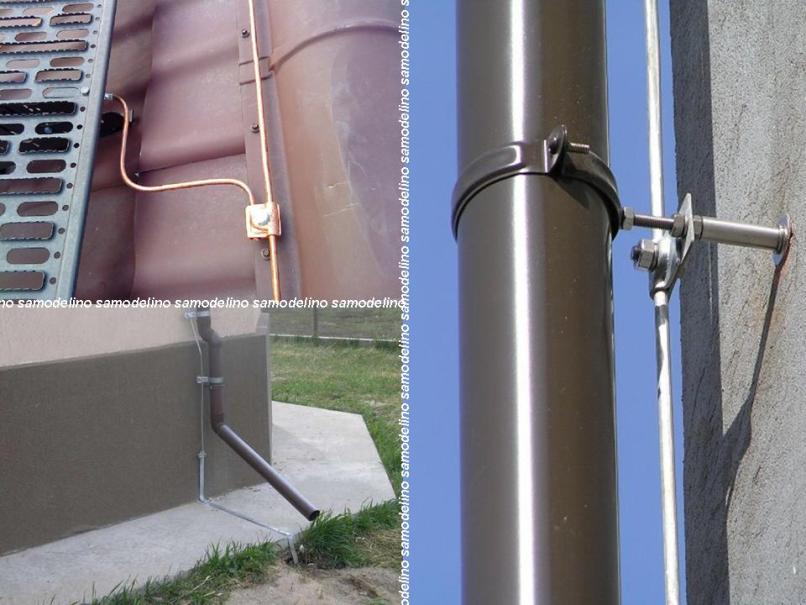

 Токоотвод на крыше, на стене и цоколе дома

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути.

При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Требования к заземлителю

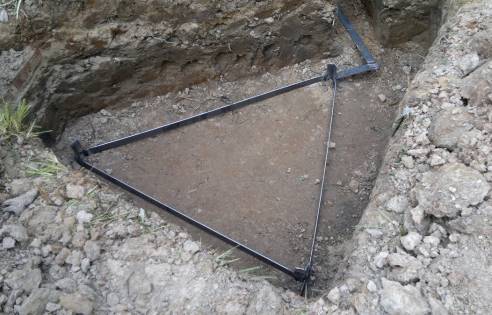

 Так выглядит готовый к проверке контур заземления

Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).

Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.


 Размер защищаемой зоны определяется высотой размещения молниеприемника

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности.

В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.

Монтируем молниезащиту своими руками

В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.

При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.

Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.

Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.


 Размеры контура заземления в виде треугольника

Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.

После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.


 Стандартный прибор для измерения сопротивления заземления

Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.


 Пирамидальный тополь защитит дом от грозы

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.
