Деревянный щит викингов. Щит викингов

В 1880 году в Норвегии фермеры в местечке Гокстад, что на берегу Балтийского моря, обрабатывали землю. На ней был расположен курган, который, как предполагали местные жители, мог содержать какие-либо древние захоронения. Говорят, курган даже прозвали «Королевским», но что там внутри, никто не знал. Когда же местечко попало в поле зрение археологов и начались раскопки, на месте кургана был обнаружен корабль викингов, который так и назвали — Гокстад. Драккар, датируемый 9−10 веком, прекрасно сохранился, как и некоторые вещи, найденные на нем. Так, на Гокстаде помимо рыболовецких крючков, конских сбруй, различных медальонов и даже, как говорят, игральной доски с фигурками, сохранилась одна из самых больших обнаруженных археологами коллекций щитов викингов.

Считается, что использовали щит не только для защиты, но и активно применяли для нападения: наносили удары кромкой, а также железным умбоном, расположенным в центре орудия. Тем не менее, сама конструкция щита была довольно проста.

Корабль викингов Гокстад 10 в. (dockyards.com)

Само орудие было достаточно крупным. В диаметре оно составляло около метра (если быть точнее от 90 до 100 см). В целом, как и оружие, каждый щит изготавливался адресно, то есть под конкретного воина, исходя из его габаритов. Основная цель — прикрыть большую часть тела от стрел, чтобы получить возможность приблизиться к противнику для рукопашной схватки. Собственно, размеры щитов наталкивают на мысль о том, что действительно могли применять знаменитую тактику, получившую название «стена щитов». Внешне она чем-то напоминает римскую черепаху, когда одни воины держат щиты перед собой, а другие — над головами, таким образом закрывая группу от града стрел.

Щиты. (dockyards.com)

Поле щита викингов было плоским в отличие от, например, древнегреческого гоплона (также круглый щит). Кроме того, оно состояло всего из одного слоя досок, скрепленных вместе. На том самом корабле в Гокстаде найденные щиты были сделаны из сосны. Считается, что преимущественно в изготовлении щитов викинги использовали именно мягкую древесину хвойных пород деревьев, хотя говорят, что в ходу у оружейников были и более твердые сорта деревьев. Впоследствии, в изготовлении стали использоваться не одна, а несколько пород.

Из-за внушительной площади поверхности удар оружия по щиту сглаживался, распределяясь по всему полю, и поэтому при защите воин не получал серьезных травм. Кроме того, благодаря тем самым мягким сортам древесины, как считается, оружие противника зачастую застревало, после чего защищавшийся мог воспользоваться моментом для контратаки.

Щит в музее. (dockyards.com)

Толщина щитов, например с того же Гокстада, равнялась в среднем 12 мм, при том что по краям она была вдвое меньше — 6 мм. В центре щита был железный умбон, который, как правило, составлял около 12−15 мм в диаметре при толщине 3−5 мм. Умбоны могли быть как цилиндрические, так и плоские. Ими в основном и старались встретить удар меча или топора: оружие соскальзывало, после чего воин мог атаковать в ответ. Внутренняя сторона укреплялась металлическими вставками, чтобы щит был более жестким. Металлом обрамляли в том числе и кромку щита. Снаружи же он обтягивался кожей. Ею, по сути, стягивали доски друг к другу, как можно плотнее. Изначально кожу прибивали к доскам, однако впоследствии стали использовать зажимы для того, чтобы было удобнее и быстрее чинить щит в случае повреждений.

Украшения щитов. (dockyards.com)

Подобно оружию щиты тоже украшали. Внешняя сторона обычно была раскрашена: основными цветами, ссылаясь на многочисленные европейские источники, историки называют называют красный и белый. Кстати, как отмечал отечественный исследователь А. Н. Кирпичников, найденный им скандинавский щит в Гнездове, также был окрашен в красный цвет. Как считается, наряду с ними при украшении использовали и черный, синий, а также желтый цвета. Кроме того, на внешнее поле орудия нередко наносился и какой-либо рисунок.

Эта статья ознакомит вас с процессом создания своими руками лёгкой и прочной брони из материала под названием Wonderflex.

Wonderflex очень универсальный материал, но есть определенные ограничения на его применение.

В приведенных выше изображениях, все части брони, за исключением шлема, были сделаны из комбинации Wonderflex и Apoxie.

Шаг 1: Что такое Wonderflex?

Wonderflex представляет собой легкоплавкий термопластик (температура «активации» 150 ° -170 ° F), с тканой волокнистой подложкой на одной стороне. При нагревании материал может растягиваться, повторять форму заготовки.

Листы Wonderflex можно соединять вместе. Чем больше вы нагреете материал, тем сильнее будет связь. Для нагрева рекомендую использовать тепловые пушки, но вы также можете прогревать в микроволновой печи более мелкие куски.

Возьмем «по условию», что у большинства людей дома есть: маркеры, линейки, хорошо освещенные рабочие места. Хотелось бы предложить набор инструментов для работы с Wonderflex:

• Тепловая пушка;
• Травматологические ножницы (у них есть зазубренный край, который позволяет резать 3 слоя Wonderflex довольно легко);
• Ручной пробойник (Wonderflex довольно плохо сверлить. Для чистых отверстий, пробойник лучше всего);
• Ролик — для склеивания листов вместе;

• Заготовки для формовки элементов брони;
• Шлифовальные губки — для сглаживания текстуры материала;
• Полиэстерный наполнитель и грунтовка;
• Паяльник;
• Респиратор, перчатки и защитные очки;

Для объемных деталей будем использовать материал под названием Apoxie Sculpt (глина), что твердеет в течение ночи, сохнет, почти без усадки и легко поддаётся шлифовке. При работе с Apoxie могут пригодиться некоторые инструменты для работы с глиной.

Шаг 3: Создаём шаблоны брони

Любой проект всегда начинается с чертежей. Есть множество способов, как их получить. В первую очередь, если изображение желаемой реплики находится в видеоигре, опытный мастер сможет извлечь файлы в виде 3D модели, с которыми можно проводить манипуляции.

У меня был манекен, который соответствовал размерам моего туловища. После распечатки набора шаблонов брони, соединим липкой лентой части вместе, чтобы визуализировать форму брони. Если куски не соответствуют друг другу и нужна дополнительная корректировка, внесите необходимые изменения в шаблон, а затем распечатайте новый кусок.

Бумага является хорошим аналогом для Wonderflex. Потратьте время на подгонку шаблонов. Если вы сможете настроить все элементы надлежащим образом, то в дальнейшем сможете сэкономить много времени и избежать больших разочарований, при попытках формовки Wonderflex.

Шаг 4: Увеличиваем толщину листов

После того, как шаблоны отсортированы, пришло время перевести их на Wonderflex.

Толщина одного слоя на самом деле довольно небольшая и материал не будет держать заданную форму при каком-либо воздействии на него. Кроме того, при формировании частей только из одного слоя, материал будет морщится вдоль тех областей, которые растягиваются. Для решения данной проблемы соединим вместе несколько листов, прежде чем формировать из них части костюма.

Для больших площадей, таких как грудь и спина, было решено использовать три слоя. Нагреем их тепловой пушкой, после чего прокатаем с помощью валика. Для того, чтобы предварительно скрепить листы вместе и они не сдвинулись во время прокатки, можете воспользоваться булавкой или аналогичным предметом. Однако рекомендую предварительно убедится в том, что нагретый Wonderflex не будет прилипать к поверхности валика. Мой ролик имеет силиконовый барабан, так что это не было проблемой.

Для других частей, которые не так интенсивно подвержены износу (плечи и бедра), используем по 2 листа, чтобы сделать предварительную основу для элементов брони.

Шаг 5: Основные составные части

После того, как листы уплотнены, пришло время вырезать заготовки.

Гораздо легче вырезать форму из заранее сформированного куска. Ведь если резать кусок, а затем растягивать его по форме, то в конечном итоге результат будет «кривоват».

На первой картинке показана «пустая» панель. Эта часть была выполнена из 2 слоёв Wonderflex. Воспользуемся старой пластиковой трубой (можно взять любой непористый и термостойкий материал) для достижение желаемой кривизны. Можете использовать крупные переходники из ПВХ труб — строгие линии и высокая термостойкость сделает их отличным инструментом для формовки Wonderflex. Для того, чтобы предотвратить прилипание, покроем часть листа металлизированным скотчем.

Для охлаждения простых форм воспользуемся ведром с холодной водой.

После нагрева листа, придаем ему нужную форму, затем погружаем его в воду. Для полного остывания достаточно около 5 минут (на воздухе), но с помощью метода «ведра» процесс занимает секунды.

После того, как получили нужную форму, возьмём выкройку и обведём её на заготовке. Используем небольшие зажимы, чтобы зафиксировать шаблон, во время прорисовки.

После перенесение контуров шаблона, просто вырежем нужную форму. Как писал раньше, для резки Wonderflex использовал травматологические ножницы. Хотя канцелярский нож, также отлично работает.

Шаг 6: Греем, формируем, выгибаем, повторяем…

Есть некоторые части брони, которые нельзя получить вышеописанным способом.

В отличие от предыдущего этапа, предварительно нужно перенести рисунок и только после этого постепенно формировать элемент костюма.

Начиная с голени, формировал основные детали используя ногу манекена. В то время, как это позволило мне добиться довольно точных основных форм, оставались мелкие морщинки и волнистые края. В этом случае, чтобы разгладить их необходимо сконцентрироваться на одной области, нагреть её, сформировать изгибы, а затем замочить в ведре с ледяной водой.

Шаг 7:

На рисунке 2 можете увидеть метод формирования секций спины и груди. Поскольку эти детали слишком большие, чтобы вместиться в ведре с ледяной водой, начинать процесс нагрева стоит с размещения сверху листа влажного полотенца. После завершения заготовка покрывается вторым полотенцем, смоченным в ледяной воде.

Этот процесс повторяем несколько раз, до тех пор, пока не достигнем желаемой формы. Потребовалось несколько проходов и растяжек по углам и краям, чтобы добраться до этой «точки».

На рисунке, можете видеть переднюю нагрудную пластину после формовки. Сделаем небольшие разрезы вдоль рук и шеи для того, чтобы растянуть форму вдоль краёв и увеличить кривизну. Затем покроем их тонкими полосками Wonderflex для укрепления швов. Если броня должна быть гладкой в этих областях, можете закрыть эти разрезы с обратной стороны, чтобы отделка имела плавный вид.

После того, как части сформированы, хорошей идеей будет примерить их на манекене, чтобы убедиться в том, что все швы совпадают.

Шаг 8: Добавляем накладываемые детали

Wonderflex отлично работает с большими поверхностями и широкими формами, но для более определенных областей и чётких деталей, вы должны будете использовать другой материал.

Предпочитаю использовать 2-х компонентную эпоксидную глину «Apoxie Sculpt». Все объемные детали, за исключением деталей наплечников, были вылеплены из неё.

Хотелось бы отметить, размещение дополнительных деталей (на голени) позволит скрыть линию шва между двумя половинами Wonderflex и сделает поверхность элемента брони единым целым. Apoxie довольно хорошо обрабатывается абразивом.

Для изготовления заклепок для брони, воспользуемся мебельными гвоздями. Предварительно просверлим отверстие, отрежем заостренный конец и суперклеем приклеим их на место.

Шаг 9: Шлифуем и сглаживаем поверхность

Предварительно не забудьте надеть респиратор. Все работы следует проводить на улице или в хорошо проветриваемом помещении.

Первым шагом будет обработка грубой наждачной бумагой сформированных деталей брони. В зависимости от того, насколько хорошо вы вылепили формы процесс может быть или очень коротким или очень длительным.

После того, как поверхность глины будет выровнена, покроем части автомобильной грунтовкой в три слоя. Все маленькие шишки и рябь нужно будет сгладить. Для небольших дефектов будем использовать замазку в качестве наполнителя. На детали, которые будут подвержены сгибам, важно наносить небольшие слои шпаклевки, потому что она может ломаться во время перегибов.

Для груди и спины, которые имеют много небольших вмятин используем метод шлифования губкой.

Если у вас есть области с глубокими дефектам или крупными вмятинами, можете использовать полиэфирный наполнитель. Данный наполнитель может немного гнутся, что позволяет Wonderflex не полностью становиться жестким.

После нанесения наполнителя, нанесём ещё пару слоев грунтовки. Если вы собираетесь состаривать поверхность брони, то можете оставить немного внешних дефектов.

Шлифуя Wonderflex вы можете получить края, с которых торчат волокна. Быстрый проход горячим ножом или паяльником исправить эту проблему.

Щит викингов .

Доброго времени суток читатель! Сегодня я расскажу о том, как сделать простой круглый щит викинга. Это конечно не , но в сеже интересно и нужно!!

Немного истории: Щиты данного типа, то есть скандинавские, имели круглую форму, а размер варьировался от 65 до 90 см. По данным археологов.

Викинги делали свои щиты из разных пород дерева сосны, ясеня, клена, липы, дуба, в зависимости от того, где обитали в данный период. Наибольшее предпочтение отдавали щитам, сделанных из ясеня или дуба из за прочности этих пород, самым легким был щит из липы.Толщинащитов тоже зависела от породы дерева и варьировалась в приделах от 12 до 6 мм. В связи с такими данными я рекомендую для вас использовать, как самый простой и оптимальный вариант и кто муже дешевый, простую обычную фанеру толщиной 6 - 8 мм при диаметре до 90 см.

Приступим к изготовлению:

Материал:

Фанера толщиной 6 - 8 мм;

Клей(желательно ПВА) или казеиновый рыбный (при оклейке кожей); мешковина либо лён (рекомендую несколько слоёв) я брал мешок с под сахара;

Крепкие капроновые нити;

Кожа желательно по толще (можно сэкономить и подобрать другой подходящий материал);
Металл толщиной от 1 до 2 мм.;

Краски я использовал эмальные (это на выбор);

Гвозди для заклепок;

Морилка;

Лак;

Инструмент:

Молоток, карандаш, линейка, электро лобзик, болгарка с кругом толщиной 1.5 – 2 мм, наждачная бумага. Вроде ничего не забыл, ну вы сами, знаете какой, инструмент нужен именно вам!

Приступаем к изготовлению : Берем приготовленную фанеру и размечаем два круга один диаметром вашего щита возьмем приблизительно 800 мм. Другой по диаметру умбонга (немного больше чем ваш кулак).

Совет: для того чтобы получился хороший круг берем досточку длиной любой, шириной

3 – 4 см с одного конца насквозь закручиваю саморез, а на необходимом расстоянии просверливаю отверстие для карандаша. Таким способом рисования получаются ровные круги.

Сделав необходимое движение, мы получаем уже первый результат.

Следующее действие пропил на внутренней стороне щита под имитацию досок, а также вскрытие морилкой и лаком(не переборщите с тоном).

После того как все высохло, приступаем к изготовлению рукояти и двух боковых планок (материал берем - дуб, берёза, ясень) и приклёпываем их в соответствии с нанесенным вами рисунком на досках (в качестве заклёпок использовал гвозди, те которые выступают с другой стороны откусить кусачками и расклепать).

И вот проявляются уже первые намеки, что у вас именно щит, а не кусок фанеры.

Переходим к следующему действию: нужно с наружной стороны обклеить щит мешковиной (для амортизации ударов об щит). Берем клей и наносим на лицевую часть изделия, причем советую не жалеть. Берем мешковину и прилаживаем на щит, разглаживая, чтобы не было воздушных пробок, и разного вида неровностей. Ровно? Вот и замечательно ждем чтобы немного подсохло и повторяем операцию несколько раз не жалея клея. Когда все высохло, обрезаем мешковину по контуру щита.

Умбон выколачивают из металлической заготовки толщиной от 1,5 до 3 мм. Желательно стальной (так надежней).Если сталь толще 3 мм процесс происходит в два этапа с промежуточным отжигом газовой горелкой. Запомните умбон нужно сделать максимально удобен для вашего кулака в будущих боях.

Кстати, о том, что стало причиной переселения кочевых народов из Азии на Запад, известно по-прежнему очень немного и единого мнения по этому вопросу нет до сих пор. Была ли это многолетняя, катастрофических масштабов засуха или же напротив, все залило проливными дождями и засыпало снегом, что сделало кочевое животноводство практически невозможным, сегодня определить очень трудно. Но зато о причинах, вызвавших походы северных викингов сегодня известно несколько больше. Речь пойдет о так называемой «катастрофе 535-536», ставшей следствием сильнейшего извержения либо одного, либо сразу нескольких вулканов, таких, как Кракатау или Эль Чичон, когда в атмосферу Земли попало так много вулканического пепла, что это привело к резкому похолоданию в районе всего средиземноморского бассейна и, соответственно, в Скандинавии. Суровые зимы теперь продолжались год за годом, это вызвало голод, проблему которого нужно было решать.

Осада Иерусалима в 1220 году. Все воины изображены с круглыми щитами. Миниатюра из испанской рукописи библиотеки Пирпонта Моргана. Нью-Йорк.

А еще именно это событие, очень сильно повлияло на характер жителей Скандинавии, которые не только начали повсеместно зарывать в землю клады золотых вещей и бросать их в озера и болота, но и изменили свое отношение к жрецам. До катастрофы они играли в обществах «людей с Севера» очень заметную роль. Но «когда солнце затмилось», а их моления, и жертвы богам ожидаемого эффекта так и не принесли, вера в их могущество хотя и не сразу, но упала. Авторитет местного жречества заменил авторитет военных вождей, поскольку в это время только с мечом в руке человек мог бороться за выживание вопреки капризам злой природы. И, возможно, именно в событиях этого времени и следует искать корни того воинственного «перекоса» в их культуре, который уже впоследствии нашел себе выход в походах викингов…

Современная реконструкция снаряжения одного из командиров римского легиона эпохи заката империи.

Римский шлем той эпохи, обнаруженный в Сербии.

С военной точки зрения нападения викингов на земли Англии и Франции вылились в противостояние хорошо вооруженной пехоты «северных людей» и более или менее тяжеловооруженных аборигенных всадников, которым требовалось прибыть на место нападения как можно скорее и наказать наглых захватчиков. Причем, еще в эпоху заката Римской империи доминирующим в Европе стал большой круглый щит, склеенный из деревянных планок и ярко расписанный.

Рисунки на овальных римских щитах из Notitia Dignitatum.

Современная реконструкция внешнего вида воинов эпохи заката Римской империи.

Нужно отметить, что расписаны щиты были не как-нибудь по желанию владельца, а с изображением эмблемы его части, то есть легиона. О том, что это так и было свидетельствует Notitia Dignitatum («Список должностей») - важный документ эпохи поздней Римской империи (конца IV или начала V веков).

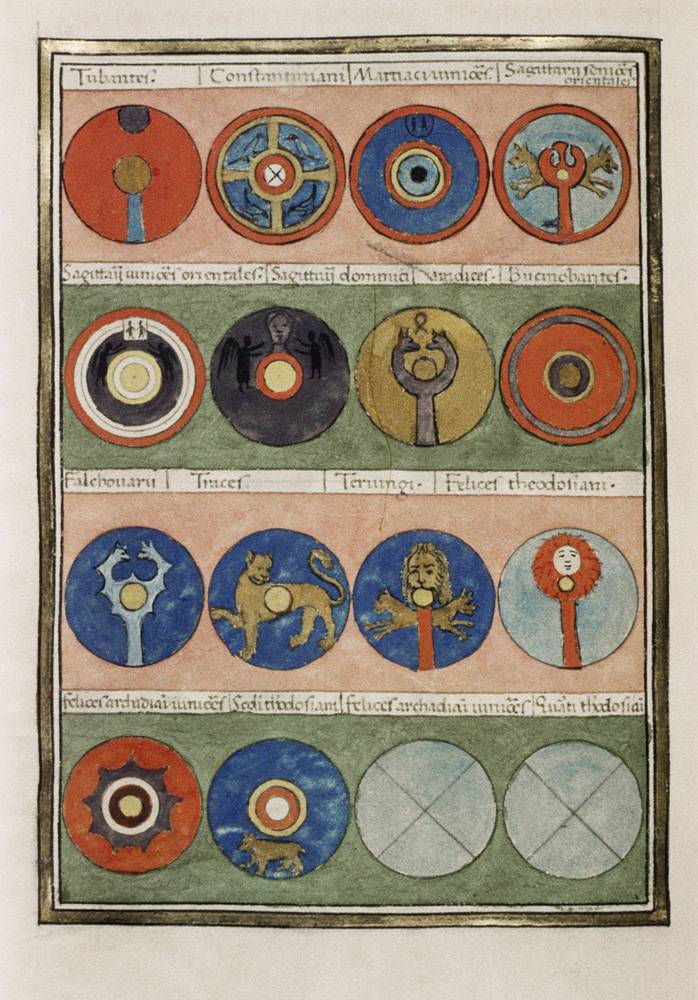

Страница средневековой копии Notitia Dignitatum с изображением щитов Magister Militum Praesentalis II, списка римских воинских соединений. Бодлеанская библиотека.

Еще одна реконструкция снаряжение драконифера и рядового легионера.

Рисунок на щите легиона Кварта Италика (бывший Четвертый Италийский легион) ок. 400 г. н.э. Notitia Dignitatum Or. VII. Бодлеанская библиотека.

Рисунок на щите Пятого Македонского легиона. Начало V в. н.э. Notitia Dignitatum Or. VII. Бодлеанская библиотека.

Римский воин V в. н.э. Рисунок Джузеппе Рава.

Римский воин V - VI в. н.э. Легион Квинта Македония. Рисунок Гэри Эмблетона.

Традиционное защитное вооружение воина-викинга состояло из круглого щита, склеенного из деревянных дощечек, материалом для которых обычно служила древесина липы (кстати, именно липа и послужила основой для поэтического кеннинга «Липа войны» - т.е. иносказательного названия щита), с металлическим выпуклым умбоном посредине и диаметром приблизительно в один ярд (91 см); конического шлема, имеющего наносник и реже полумаску, и кольчуги с короткими, до локтя, рукавами. В скандинавских сагах часто говорится о том, что щиты викингов были ярко раскрашены. Причем каждый цвет занимал на них либо четвертую часть окружности, либо половину его поверхности. Щит собирался из гладко оструганных липовых дощечек, толщиной около 5-6 мм, путем их склеивания крест-накрест. В середине у него всегда выпиливалось круглое отверстие, которое снаружи закрывал металлический умбон. Внутри этого отверстия и поперек него проходила рукоятка щита. Щиты из Гокстада были сделаны из семи или восьми планок из мягкой древесины хвойных пород, судя по всему, сосны. Именно она использовалась в большинстве случаев, хотя и не всегда и при этом различной ширины, и толщины. Многослойных щитов, как у римлян, у викингов на было!

Устройство щита викинга с обратной стороны. Современная реконструкция.

Щит эпохи викингов из Треллеборга. Дания. Диаметр около 80 см.

Свои щиты викинги по краям их укрепляли кожей или металлическими оковками. При раскопках в Бирке, Швеция, нашли щит, с отделкой из маленьких бронзовых пластинок. Щит имел диаметр 75 - 100 см (или около 90 см). Поверхность их обычно раскрашивали. При этом самыми красивыми викинги считали щиты, покрашенные в красный цвет, но известны были и щиты желтого цвета, черные, и даже совершенно белые щиты. Но вот зеленый или синий цвета популярностью у викингов не пользовались. Можно даже предполагать, что такая их форма и относительная хрупкость конструкции являются следствием того, что они предполагались для использования в захоронении, что это вряд ли были настоящие боевые щиты. Исследователи отмечают сходство гокстадских щитов со щитом, обнаруженном в торфяном болоте в Тирскоме, Латвия (Тирском торфянике). Интересно, что умбон щита из Тирского торфяника был изготовлен из дерева, хотя по форме и размерам и идентичен местным образцам из железа.

Интересно, что все обнаруженные 64 щита со знаменитого Гокстадского корабля, были раскрашены в контрастный черно-желтый цвет. При этом плоскость щита просто делили просто пополам или же раскрашивали ее в шахматном порядке. Были щиты с рисунками явного мифологического содержания, например, на них рисовали руны, фигуру дракона или еще какого-нибудь фантастического животного. В битве при Несьярев, например, случившейся в 1015 году, у многих воинов щиты имели разноцветные полосы на щитах, причем не только накрашенные, но и сделанные из позолоченного металла. Обычно умбоны прикрепляли на щиты при помощи железных гвоздей, острия (концы) которых бывали или загнуты, или же расклепаны с обратной стороны щита. В местечке Бирке найдены щиты с умбонами закрепленными четырьмя гвоздями, в гокстадских щитах их шесть. Встречаются и случаи находок крепления умбонов пятью заклепками.
Рукоятки, за которые удерживался щит, были деревянными. Но на более красиво и старательно изготовленных щитах на деревянную основу могла быть наложена выгнутая железная пластина, обычно орнаментированная гравированным бронзовым листом или даже сделанной на нем серебряной инкрустацией.

В щитах, найденных на корабле из Гокстада края щитов были укреплены кожаными ободками. Для этого в них были просверлены маленькие отверстия на расстоянии около 2 см от края с интервалом в 3,5 см. Но сам обод, увы, не сохранился. Можно лишь предполагать, что по краю щита шла полоса кожи, прикрепленная к деревянной основе либо стежками, либо к ней прибитая тонкими металлическими гвоздями, которые затем загибались изнутри в форме буквы «Г» и забивались в основу.

Реконструкция щита с корабля из Гокстада.
.
Викинги были большими любителями поэзии, и не просто поэзии, а поэзии метафорической, где обычные слова следовало заменять передающими их смысл цветистыми метафорами, передающими смысл этого названия. Понять такие стихи мог только тот, кто слышал их с детства. Например, щит вполне мог называться у одного скальда, то есть слагателя саг и поэта, «Доской победы», «Сетью копий» (причем само копье в свою очередь при этом могло иметь название «Рыба щита»), тогда как у другого - «Деревом защиты» (явное указание на материал и назначение!), «Солнцем войны», «Стеной хильд» (то есть «Стеной валькирий»), «Страна стрел» и даже «Липой войны». Последнее название являлось прямым указателем на материал, из которого викинги также делали свои щиты, то есть на древесину липы. То есть никаких «дубовых щитов» викинги не знали. Не знали их римляне, а раз так, то… и никто их не знал, ибо среди археологических находок их нет, а текстовые материалы их наличия также подтверждают!

Еще один щит из липовой древесины из Национального музея Дании в Копенгагене.

Имея такие щиты, викинги использовали в бою и соответствующие приемы. Хорошо известно, что, защищаясь, викингов стоили на поле боя «стену из щитов» - фалангу из воинов, выстроенных в пять или даже более рядов, в которой наиболее хорошо вооруженные бойцы находились в первых рядах, а те, кто имел вооружение похуже находились сзади. Историки дло сих пор ведут спор, как строилась эта «стена из щитов». Ставится под сомнение, что щиты могли перекрывать друг друга, так как это препятствовало бы свободе движения воинов в бою. Но существует надгробная плита X века в Госфорте из Кумбрии, изображающая щиты, перекрывающие один другой на большую часть их ширины. Такое их расположение сужает фронта на ширину 45,7 см для каждого человека, то есть где-то на полметра. Гобелен из Осеберга IX века тоже изображает такую же стену из щитов. Но современные кинематографисты и реконструкторы, изучая построения викингов, обратили внимание, что воинам нужно достаточно места для замаха мечом либо секирой, так что такие сомкнутые построения вряд ли имели смысл! Правда, существует предположение, что их смыкали, приближаясь к противнику, а входя с ним в соприкосновения фаланга «раздавалась», чтобы каждый викинг мог свободно орудовать мечом или топором.

Основным боевым построением викингов была все та же «свинья», что применяли тогда и всадники-византийцы - клинообразное построение, имеющее зауженную переднюю часть. Они считали, что сам Один придумал такое построение, что говорит о древности и значимости этого тактического приема для них. Оно состояло из двух воинов в переднем ряду, трех во втором и еще пятерых в третьем. Стену из щитов тоже можно было выстроить не только по фронту, но и в виде кольца. Так Харальд Хардрада, кстати говоря, и сделал в сражении на Стемфордском мосту, где его воины встретились с воинами короля Англии Гарольда. Что до командующих, то они защищались еще и дополнительной стеной из щитов, которыми державшие их воины отклоняли летевшие в них стрелы. Выстроившись в линию, викинги могли отразить атаку конницы. Но франки сумели победить их в битве при Соукорте в 881 году. Тогда франки допустили ошибку, нарушив строй, что дало викингам возможность их контратаковать. Но их второй натиск отбросил викингов назад, пусть даже они свой строй сохранили. Но викинги осознали силу конницы франков и заимели всадников у себя. Но крупных конных соединений у них не могло быть, ведь перевозить лошадей на кораблях викингам было сложно! Ну, а так в целом, ни шлемы, ни кольчуги, ни тем более щиты викингов ничем не уступали защитному вооружению тех же франкских всадников. Кстати, очевидная хрупкость щитов викингов возможно была задана им изначально. Относительно тонкое поле щита легко расщеплялось, что, вполне возможно, задумывалось так специально, для того, чтобы оружие противника в древесине щита застревало.

Шахматные фигурки викингов с острова Льюис, Шотландия. Вероятно, это самые древние шахматные фигурки, найденные в Европе. Изготовлены они из моржовой кости, и, вероятно, в Норвегии, в 1150 - 1200 гг. В XI веке этот остров принадлежал Норвегии, так что нет ничего удивительного в том, что они там оказались. Главное, это то мастерство, с каким они были сделаны. Всего найдено 93 фигуры из четырех наборов. 11 фигур не самой лучшей сохранности находятся в Эдинбурге (Национальный музей древностей), тогда как остальные экспонируются в Британском музее в Лондоне.

Круглые щиты пиктов. Рис. А.Шепса.

Барельеф с изображением воинов-пиктов с квадратными щитами. Но были еще и загадочные щиты в форме буквы «Н» - то есть вот такие же квадратные, но с вырезами прямоугольной формы вверху и внизу. Рис. А.Шепса.

Интересно, что на территории Британии щиты подобные щитам викингов имели многие народы, жившие там, включая тех же пиктов. Они также образовывали в бою стену из щитов, хотя сами их щиты имели отличия от щитов «народов с Севера». Они тоже имели металлические умбоны, но были меньше по диаметру. Но самое интересное, что опять же только пикты имели дощатые щиты с умбоном напоминающие формой букву… «Н» с двумя вырезами вверху и внизу. Но откуда и почему взялась такая форма и какой был в ней смысл непонятно до сих пор…

Щиты эпохи викингов.

Peter Beatson.

Перевод Браги Хольмгардсгоди.

Введение.

Большие круглые щиты викингов были частью консервативной традиции ремесла. Наиболее известные сохранившиеся экземпляры обнаружены в погребении в Гокстаде (Норвегия) и датируются около 905 года (Bonde & Christensen 1993). Эти щиты аналогичны находкам из Торсберга (Thorsberg bog, Дания (Raddatz 1987)) и другим датским находкам, датируемым ранним железным веком. Хотя археологические источники в погребениях сокращаются после принятия христианства, изобразительные источники (например, шахматы Льюиса) показывают, что треугольные щиты (kite shield ) получили распространение в Скандинавии в XII веке, как и маленькие круглые щиты (баклеры) . Судя по материалам погребений, скандинавские поселенцы заимствовали несколько иной (возможно, островной?) дизайн щита в районе Ирландского моря. Однако эти аспекты заслуживают особого обсуждения.

Конструктивные характеристики.

Обычный диаметр щита - 80-90 см 1 (Табл.1). Поле щита было плоским и изготовлялось из набора планок соединенных между собой. Щиты из Гокстада были изготовлены из 7-8 сосновых планок 2 различной ширины 3 . Толщина планок колебалась от 6 до 10 мм (Табл.2), а по кромке могла быть более тонкой (Рис.1; Табл.2.). Археологических свидетельств многослойных щитов не существует , хотя синхронная поэзия и поздние законодательные нормы намекают на подобную возможность .

Рисунок 1. Щит из погребения в Гокстаде, Вестфольд, Норвегия, ок.905. Диаметр 94 см. a. Вид спереди.

Умбон - тип Rygh 564. b. Вид сзади. Показаны отверстия для усиления кромки и деревянная рукоять - остальные усилители кромки, показываемые на фотографиях - современные дополнения. c. Сечение. На кромке щита - фаска.

Планки, вероятно, были склеены между собой. Дополнительное укрепление поля щита основывалось на крепеже умбона, рукояти и окантовки края (см.ниже), а также от кожаного покрытия. По меньшей мере несколько щитов из Бирки были покрыты тонкой кожей, а некоторые более ранние щиты из Англии покрывались кожей с двух сторон . Однако, некоторые планки щитов из Гокстада сохранили на себе следы окраски, что указывает на отсутствие покрытия из кожи . Необходимо отметить, что схожий характер орнамента и тщательность проработки могут указывать на то, что щиты из Гокстада специально изготавливались для погребения и, следовательно, не являются типичными представителями боевых щитов 4 .

Интересная параллель щитам из Гокстада обнаружен в Тирском торфянике, Латвия. Датированный девятым столетием этот щит сделан из шести планок хвойного дерева (сосна или ель) [Уртан 1961] и покрыт с двух сторон кожей, с прослойкой травы между кожей и деревом.

Умбон.

В центре щита располагалось круглое отверстие 5 , закрытое металлической 5a полусферой диаметром около 15 см - умбоном, соединенным с рукоятью. Металл купола был довольно толстым (3-5 мм), но в месте крепежа мог быть более тонким .

Наиболее распространенными были две формы. Для более ранней характерны высокий купол и четко выраженная шейка (Тип Rygh (R)564: Рис.2а). В более поздней шейка короткая, а купол был невысоким (R562: Рис.2b). При этом более позняя форма полностью не вытеснила раннюю . Менее распространенными были "приземистая" форма (Тип R563: Рис.2c и сфероконическая форма (Тип R565: Рис.2d), иногда завершавшаяся шишечкой .

Рисунок 2. Умбоны. Типологическая схема по Rygh. Приведена по Arwidsson (1986).
a. Тип R564. b. Тип R562. с. Тип R563. d. Тип R565.

Единичные экземпляры умбонов с зубчатой отогнутой кромкой найдены в Телемарке (Telemark), Норвегия (Рис.3a); Бирке, Швеция; Иль де Груа (Ile de Groix), Франция (Рис.3e). В поздних погребениях найдены единичные умбоны с украшенной кромкой (Рис.3b,c,d,e). Возможно, эти умбоны - западноевропейского происхождения .

Обычно умбон прикреплялся железными гвоздями с широкой головкой, которые либо расклепывались, либо загибались с противоположной стороны щита (Рис.3d,h). Для материалов Бирки наиболее характерен крепеж на 4 гвоздя , реже встречаются 6 гвоздей (например, на щитах из Гокстада). Иногда использовались и 5 гвоздей, например, на щитах из Кронк Моар (Cronk Moar, отсров Мэн) и погребения в корабле в Иль де Груа (Ile de Groix, Франция) .

Край некоторых умбонов был не округлым, возможно, для того, чтобы снизить нагрузку на гвозди , или из-за того, что поле щита было изогнутым. В нескольких погребениях Бирки обнаружены умбоны с накладками или покрытием из цветных металлов (Рис.3f,g), иногда aгвозди покрывались оловом или инкрустировались (Arwidsson 1986).

Figure 3 - Умбоны.
a. Умбон с зубчатым краем, Телемарк, Норвегия (Oslo Olsaksamlingen, набл. автора).
b-e. Иль де Груа, Франция. Острия гвоздей расклепаны (по Müller-Wille 1978).
f. Бирка Bj544, показано оловянное покрытие по краю.
g. Бирка Bj850, медная накладка по краю.
h. Бирка Bj581, вид сбоку показывает загнутые гвозди (по Arbmann 1940).
