Как сделать теплый пол на деревянной основе. Теплый пол на деревянный пол: пример устройства водяной системы на лагах

18.10.2019

Для того, чтобы сделать свой дом теплым, сегодня существует масса технологий. Порой современные инженерные решения вызывают недоверие и массу споров. Один из таких вопросов: можно ли делать теплый пол на деревянный пол? Многим монтаж электрического или водяного пола на деревянное основание кажется сложным, а порой даже невыполнимым. Однако, сегодня мы расскажем вам, что это не так.

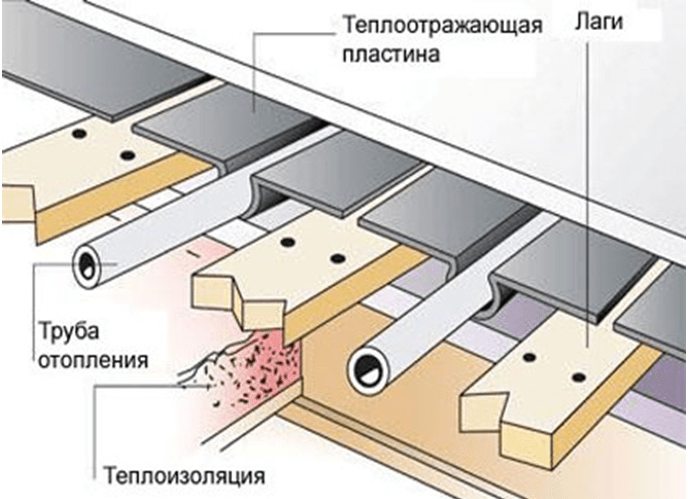

Данная схема позволяет наглядно понять принцип обустройства деревянного пола по лагам для теплого пола на примере водяной системы отопления

Теплый пол по деревянным лагам имеет большое и главное преимущество – отсутствие «мокрых» работ, в частности, устройства стяжки. В данном случае основанием являются доски. При этом к ним предъявляются определенные требования:

Толщина настила из бука, дуба не должна превышать 24 мм, из сосны или лиственницы – 22 мм;
Если делается новый настил, то доски следует сначала на несколько дней разложить на обогреваемом полу. Это необходимо для того, чтобы они впоследствии не деформировались.

Прежде чем приступить к укладке кабеля или труб, необходимо подготовить основание. Здесь есть два варианта:

По существующим черновым полам. В старой поверхности заделываются щели и зазоры между досками, (пенопласт, минвата);
С нуля. Обработанные антисептиками и огнебиозащитой лаги располагаются в 60 см друг от друга. Щели, плесень, гниль на досках недопустимы.

Как видно, укладка теплых полов в любом случае требует чернового основания. Следующим шагом нужно сделать теплоизоляцию. Теплоизолирующий материал плотно укладывается между лагами, что позволяет исключить появление мостиков холода.

После того, как черновое основание подготовлено, можно приступать к укладке теплых полов.

Электрические полы

Система представляет собой кабели, обогревательные маты или пленку. В случае использования кабеля следует учесть следующие моменты:

Система должна быть изолирована от влаги.
Температура нагреваемой поверхности не должна превышать 27° C. Поэтому рекомендуется использовать термодатчики и .

Схема устройства кабельного теплого пола по деревянному основанию: поверх утеплителя, уложенного между лагами, настилается теплоотражающая подложка и монтажная сетка, на которую укладывается кабель

На деревянное основание можно сделать по следующей инструкции:

Под лаги будущего пола настилается фольгированный теплоизолятор (фольгой вверх), слой которого составляет минимум 30 мм.
Сверху стелется монтажная сетка, на которую потом будет крепиться кабель.
Петлями укладывается электрический кабель. В лагах делаются пропилы для петель.
В пропилы укладывается нагревательный кабель и закрепляется на сетке с помощью хомутов.
Датчик температуры кладется между лагами, а на стене монтируется терморегулирующее устройство.

Если теплые полы функционируют правильно, можно приступать к финишной отделке пола. При этом важно помнить, что между чистовым покрытием и кабелем должно быть не менее 30 мм.

Схема устройства инфракрасного теплого пола на деревянном полу по лагам: 1 - лаги, 2 - утеплитель, 3 - ик пленка, 4 - воздушный зазор, 5 - основание пола (ГВЛ, OSB, фанера, пленка полиэтиленовая), 6 - напольное покрытие (ламинат, паркет, линолеум и др.)

Самым экономичным и простым вариантом для подогрева деревянного пола является . Укладка происходит так:

На основании раскладываются теплоизоляционные материалы;
Сверху закрепляется нагревательная пленка;
Пленка подключается к сети;
Монтируется финишное покрытие.

Конструкция теплого пола с нагревательной пленкой на деревянном основании: 1 - напольное покрытие (ламинат), 2 - PE пленка, 3 - ик пленка, 4 - пробковая подложка, 5 - основа пола (фанера, OSB, ГВЛ и др.), 6 - утеплитель, 7 - лаги

Что касается нагревательных матов, то они укладываются в слой плиточного клея, в других случаях их применение не рекомендовано.

«Легкий» водяной теплый пол

Поскольку электрический теплый пол потребляет значительное количество электроэнергии, он не получил широкого распространения в частном домостроении. Чаще всего жители коттеджей , поскольку вода – дешевый теплоноситель.

Система водяных теплых полов предполагает обязательное наличие нагревательного котла, насоса, арматуры регулирования потока (краны, задвижки, байпасы), а также контрольного оборудования (расходомеры, термостаты).

Укладка водяного пола возможна двумя путями, один из которых простой, а другой – более сложный, поскольку включает большее количество элементов. Для обоих вариантов потребуются:

, шаг укладки которых составляет 20 см;
Теплоизоляция. Лучше всего подойдет минеральная вата, поскольку она является натуральным материалом. Полимерные не способны выдерживать перманентное воздействие повышенной температуры;
Жесткое основание.

Для более сложного монтажа дополнительно нужны алюминиевая фольга (желательно цельный лист), металлическая сетка для укрепления всей конструкции, полиэтиленовые трубы высокого давления, термодатчик в гофре, а также механический или автоматический терморегулятор. Для того, чтобы сберечь полученное тепло, применяются теплоотражающие экраны. С помощью них потоки тепла направляются вверх и греют объем помещения. Подробнее о такой системе и ее монтаже в видео:

Сделать водяные полы по деревянным перекрытиям не так сложно, но при этом необходимо учитывать некоторые особенности. В частности, для системы трубопроводов лучше всего подходят трубы диаметром 16 мм, поскольку они способны обеспечить нужный поток теплоносителя в системе. Трубы следует завернуть в фольгу, это позволит значительно снизить теплопотери.

Максимальная длина одного контура – 100 м. Однако всегда следует стремиться к снижению этого показателя: чем меньше длина контура, тем эффективнее будет работать вся система и вам удастся сохранить больше тепла. Как же уменьшить длину контура? Для этого можно разделить помещение на участки с максимальной площадью 40 м2. При этом каждый из них должен быть оснащен автономным контуром. Не забывайте, что водяные полы не обязательно должны покрывать всю поверхность пола целиком.

Главным плюсом настильной системы является небольшая толщина всей конструкции

Не стоит экономить на нагревательном котле, насосе и другом вспомогательном оборудовании для водяного пола. От этих элементов зависит эффективность и функционирование всей системы в целом.

Главной сложностью в установке системы «водяной теплый пол» по деревянным перекрытиям является ее соединение с общей отопительной системой. Здесь действительно требуются профессиональные навыки и опыт. Поэтому если вы не уверены, лучшим вариантом будет обратиться за помощью к специалистам. Это может обойтись дороже, однако вы не будете переживать за правильность установки системы и ее корректную работу. Оставьте свое мнение о статье в комментариях или поделитесь своим опытом монтажа систем напольного обогрева на деревянное основание.

Теплый пол на деревянной основе – задача не простая, но возможная. Преимущества такого пола очевидны, тепло естественным путем движется снизу вверх, при этом отсутствие батарей добавляет комфорта и удобств. В случае, когда отделочный слой выполнен из дерева, есть определенные нюансы и ограничения, но они не столь существенны, чтобы отказаться от его использования.

Обладая некоторыми знаниями и следуя рекомендациям опытных специалистов, можно самостоятельно провести все необходимые монтажные работы, не имея профессиональных строительных навыков. Процесс обустройства упрощается еще и тем, что нет необходимости в использовании какого-либо специального дорогостоящего оборудования.

Особенности монтажа

Обустройство заключается в прокладке отопительных труб, выступающих в роли . Такие трубы будут находиться непосредственно под чистовым половым покрытием, что оказывает на него определенное влияние.

В качестве такого покрытия можно использовать следующие отделочные материалы:

Из-за температурных особенностей финишного покрытия из дерева, рекомендуют использовать отдельные источники отопления. Существуют отопительные устройства, в которых для подобных случаев предусмотрено несколько контуров циркуляции.

Когда в качестве перекрытия используются деревянные балки практически исключается возможность прокладки отопительных труб внутри цементной основы (стяжки). Давление, которое будет оказывать необходимый слой такой стяжки, будет чрезмерным, и создание конструкции, способной его выдержать, нерационально.

Способы монтажа теплого пола

Вариантов монтажа не так много и какой из них предпочтительнее зависит от конструкционных особенностей здания. Не последнюю роль играет стоимость материалов, использование которых подразумевает тот или иной способ и технологические сложности предполагаемых работ.

Самые распространенные способы описаны ниже:

Модульный. Трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля (часто это плита из ДСП толщиной около 22 мм). Этот способ сравнительно быстрый и простой, но из-за высокой стоимости модулей и обязательного промежуточного слоя, обходится дороже, чем другие варианты монтажа.
Реечный. Отличие этого метода заключается в том, что пазы, через которые должны проходить трубы отопительной системы, формируются посредством выкладывания реек. Относительно большие трудовые затраты данного способа, компенсируются меньшими денежными.
Смешанный. Этот способ подразумевает фрезерование пазов для труб в деревянном полу. Процесс фрезеровки не очень трудоемкий. Предполагает наличие фрезерной машины и некоторых навыков обращение с такой машиной.

При модульном способе трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

Составление проекта.
Подготовительные работы.
Сборка и последующее тестирование отопительного трубопровода.
Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

Детальный чертеж (схему).
Расчет тепловых потерь для каждого помещения.
Расчет количества тепла, которое должно поступать в каждое помещение.
Сопротивление трубопровода отопительной системы.
Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

На черновой пол монтируются модули , делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
В пазы модулей вставляются металлические пластины для теплоотражения , если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
Когда все готово укладывают теплопроводящий водный контур.

Теплый водный пол на реечной основе

Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
Подготовленные соответствующим образом рейки , прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
В получившиеся после монтажа реек пазы , укладывают теплоотражающие пластины или фольгу.
Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

Укладка напольного покрытия

Подбор материала для чистового покрытия зависит от способа укладки предыдущих слоев и должен осуществляться еще на этапе проектирования.

Традиционные виды напольных покрытий:

Деревянная доска. Может крепиться непосредственно к поверхности, в которой уложены трубы. Толщина доски не должна превышать 22 мм.Существует мнение, что под доску можно подложить пенную полиэтиленовую подложку, для компенсации возможных неровностей основания, но следует помнить, что теплоотдача пола при этом уменьшится.
Кафельная плитка для пола. Эти материалы необходимо улаживать на промежуточный слой из листовых плитных материалов (QSB, ЦСП). Это нужно для равномерного распределения тепла и давления по этим покрытиям. Преимущества этих покрытий – хорошая теплоотдача.
Линолеум, ковролин. Процесс укладки сходный с кафельной плиткой, разница в температурном режиме, который не должен превышать 25˚.
Ламинат-полы, паркет . Монтаж этих покрытий такой же, как и при укладке деревянной доски. Разница в том, что эти материалы нельзя прогревать более чем на 25˚.

Наиболее предпочтительный материал для водных контуров – . Однако, какая бы труба ни использовалась, наличие дополнительной гидроизоляции поможет уберечь деревянный пол от возможных протеканий. В качестве такой изоляции используют специальную гофру для труб. Все деревянные изделия также нужно обрабатывать водоотталкивающими пропитками.
При толщине трубы в 16 мм ее длина не должна превышать 70 м. Также, не рекомендуется делать один большой общий контур на большую комнату, а потом эту комнату делить простенком. На каждое помещение желательно делать отдельный контур.

Историки утверждают, что первый теплый пол появился еще в Древнем Риме, правда, тогда он не был столь совершенен, как может быть сейчас. Взяв идею за основу, современные конструкторы довели ее до совершенства. Монтаж системы «теплый пол» – это уже отработанная и многократно проверенная система. Для ее внедрения нужно только правильно следовать инструкциям. Правда, есть некоторые особенности монтажа, подключения и эксплуатации системы при нестандартных условиях. К последним можно отнести и устройство теплого водяного пола по деревянным лагам.

Деревянный дом и теплый пол

Наличие системы «теплый пол» обеспечит любое, в том числе, деревянное помещение равномерным прогревом, вероятным отсутствием батарей и, естественно, возможностью передвигаться по полу при любой погоде за окном хоть босиком, хоть ползком (что, скорее актуально для маленьких детей).

Теплый пол, где носитель тепла – вода, которая при нагревании двигается по уложенным под верхнее покрытие трубам, называется водяным теплым полом. Теоретически, трубы нужно класть на любую ровную поверхность, предварительно покрыв ее отражателем тепла, чтобы последнее уходило исключительно вверх.

Если возникает необходимость проведения конструкции этой системы на деревянные лаги, то нужно знать следующее:

Заливать традиционной стяжкой, высота которой порядка 5 сантиметров, конструкцию, базирующуюся на деревянных лагах, нельзя. Дерево не выдержит вес бетона.
Для укрепления основания системы «теплый пол», а именно лаг, нужно поверх них уложить листы тонкого металла (толщины в 2 миллиметра будет достаточно). При этом металл еще и послужит отражателем тепла.
Если есть такая возможность, для того чтобы сделать теплый пол не только теплым, но еще и экономным, нужно будет каждый виток трубы, по которой должна циркулировать горячая вода, уложить непосредственно в лаги. При этом придется еще использовать теплоотражатели и изоляционные материалы.

При составлении схемы, стоит учитывать площадь пола, высоту потолков, а также, чем будет нагреваться система.

Тепловые расчеты

Чем выше будет стяжка, тем меньше нужно делать расстояние между витками труб отопления в полу. Еще стоит учесть такой фактор, как теплопотери. Их величина зависит от

расположения дома относительно света,
количества окон и их размера,
утепления несущих стен и крыши.

Естественно, что расчет теплого пола должен учитывать интенсивность эксплуатации деревянного дома (дачный вариант или полноценная жизнь) и, конечно, климатические условия, в которых этот дом находится.

Если постройка старая, то прежде чем заняться отоплением, лучше провести тестирование дома на крепость, а заодно и щели/сквозняки, после чего провести максимальное утепление. Если же дом воздвигается «с нуля», то вопросы по энергосбережению нужно решать сразу при строительстве.

От того, старый дом или новый и нужно выбирать варианты водяного отопления пола.

Выбрать нужный вариант

Как монтировать теплый пол поверх лаг, можно определить только после их тестирования. Если лаги

установлены на бетонное основание,
сами по себе достаточно крепки
и между ними есть расстояние, в которое поместится труба для водяного обогрева пола,

то тогда можно следовать варианту, который обозначим цифрой 1.

Если же лаги

расположены близко друг другу,
среди них есть те, что при надавливании на них прогибаются,

то система «теплый пол» будет монтироваться по 2 варианту.

И тот, и другой при должном соблюдении параметров, будут хорошо прогревать помещение. И тот, и другой не обойдется без предварительной подготовки.

Вариант 1

Эта схема теплого пола достаточно трудоемкая. Возможно, кого-то сейчас сильно расстрою, но если все делать с мозгами и на века, то лаги нужно снять. Да! Полностью и аккуратно. Они отлично выполнят функцию основы для витков труб и неплохо послужат, как часть теплоотражающей системы.

1. Лаги сняли. Поверхность под ними выровняли. Можно невысокой бетонной стяжкой. А можно (правда, метод не научный, скорее кустарный), засыпать обычным шлаком, который хорошо утрамбовать и выровнять.

2. Уложить листы фанеры или ДВП. Их нужно соединить между собой скобами.

3. Настелить на «фальшивый» пол паро- и гидроизоляцию. Обычно это фольгированная пленка. Но некоторые бывалые строители рекомендуют просто постелить пленку, которую используют для стен парников.

4. Если действовать по правилам, следующий слой – это утеплитель (изоплекс, минеральная вата в плитах и так далее). Я только за соблюдение технологии. Но, если высота потолков не позволяет так значительно повышать пол лучше обойтись без утеплителя. Ведь толщина теплого водяного пола – минимум 10 сантиметров. Смотрите,

выравнивающая стяжка – минимум 2 см,
фанера – 2 см,
утеплитель – 2,5 см,
трубы – минимум 1,5 см,
напольное покрытие – еще пара сантиметров,

итого – 10 см.

5. Если утеплитель все-таки положен, то сверху вновь нужно класть теплоотражающую пленку.

6. Теперь вновь настало время лаг. Их нужно прибить на обновленную поверхность. Между ними оставить расстояние около 2 сантиметров.

7. В пазы и будет укладываться труба теплого пола. Для теплоизоляции трубу лучше завернуть в фольгу. Шаговое расстояние между витками будет зависеть от ширины лаг. Если она до 10 сантиметров, то диаметр трубы может не превышать 16 мм.

8. Трубы нужно закрепить. Или сделать это скобами к лагам. Или уложить поверх конструкции металлический лист.

Теперь систему нужно будет подключить к источнику подачи тепла, опробовать и, если все в порядке, то можно укладывать напольное покрытие.

Вариант 2

Этот вариант, сразу скажу, менее правильный. Когда лаги не снимают, их необходимо укрепить. Металлический лист на всю площадь пола просто необходим. Затем,

Следующий слой — утеплитель. Его листы соединяем между собой, делая монолитное основание.
Стоит уложить подложку, которая не будет давать уходить теплу вниз (смотри пункт 3 варианта 1).
Теперь в утеплителе нужно прорезать желобки по всей длине. В них и будет уложена труба, по которой должна будет осуществляться циркуляция нагретой воды.
Сверху – теплоотражающая пленка.
Дальше нужно уложить лист ОСБ или ДСП.
Теперь можно класть напольное покрытие.

Такое устройство теплого водяного пола можно делать только в том помещении, где не будет тяжелой мебели и постоянного движения людей. Иначе конструкция провалится.

Подключение к системе

Отопительная система деревянного дома, конечно, должна учитывать наличие теплого пола. Здесь возможны такие решения:

посредством теплого пола отапливаются все помещения дома,
теплый пол отапливает только часть комнат.

И в том, и в другом случае нужен хороший котел, который способен будет прогревать достаточно сложную систему. Не обойтись и без насоса, так как протяженность труб будет в разы больше, чем при стандартном варианте отопления. Стоит также продумать варианты запитки водой всей системы. Тут также возможны два решения:

И пол, и батареи отопления составляют одно закольцованное целое.
Трубы и батареи – это одна система. Обогрев пола – другая.
Теплый пол – единственная система отопления в доме.

Обычно монтаж отопительной системы проводится параллельно. Часть рабочих занята установкой котла. Другие (если это будет в деревянном доме) монтируют систему отопления при помощи труб и батарей. В других, свободных, комнатах укладывается труба для теплого пола.

Если теплый пол будет во всем доме, то можно предложить такую систему монтажа: змейкой или улиткой трубы укладываются в каждой отдельной комнате, из помещений оба конца трубы выводятся в коридор, откуда все трубы ведутся в котельную.

Идеальная установка теплого пола та, которая имеет отдельное подключение для каждой комнаты. Тогда можно будет регулировать температуру, и контролировать давление во всех витках системы. Эти все тонкости нужно продумать еще до монтажа. Когда же теплый пол уложен, но сверху еще нет напольного покрытия, нужно систему запитать водой, убедиться в том, что утечек нет и включать котел.

Подключение теплого пола должно проходить по стандартной схеме, где обязателен контроль за давлением воды в системе, а также максимальной температурой (она для широт с умеренной зимой должна быть не выше 30 градусов на выходе). Если на каждом этапе был тщательный контроль, который гарантирует выполнение по отлаженной схеме, то результат будет только радовать. И теплом, и экономией энергорессурсов.

Что касается напольного покрытия, то идеальный проводник тепла – это керамическая плитка. Однако вполне реально положить поверх системы «теплый пол» линолеум, ламинат и даже паркет. Единственное, что стоит брать те материалы, класс которых довольно высок и производитель которых гарантирует использование экологически чистых материалов при их создании. Учитывая, что при нагревании у некоторых вредных соединений повышается летучесть, а также то, что при повышенных температурах материал расширяется, на напольном покрытии поверх системы «теплый пол» экономить не нужно.

Видео по монтажу теплого пола в деревянном доме:

Теплый пол – очень популярный на сегодняшний день вид отопления, используемый как самостоятельно, так и наряду с другими системами. Когда он появился, его использовали преимущественно на первых этажах зданий, применяя бетонную стяжку.

Такая стяжка обладает достаточно большим весом (около 300 кг на м2) и не может использоваться в большинстве деревянных домов, особенно на вторых и третьих этажах, так как перекрытия конструкции попросту не выдержат такой нагрузки.

Первыми монтировать теплые полы без мокрой стяжки начали финны, которые придумали особую технологию с применением гипноволокнистых листов. Со временем появлялись все новые и новые способы укладки, которые позволяют использовать данный вид отопительной системы в любых зданиях, независимо от их прочности и этажности. Они позволяют легко проложить трубы с теплоносителем не только в полноценных жилых домах, но даже в таких легких постройках как деревянная сауна или баня.

Сегодня мы рассмотрим несколько способов пошаговой установки теплого пола по деревянным лагам, хотя на сеемом деле их гораздо больше, и в каждый могут быть внесены некоторые изменения в зависимости от конструктивных особенностей помещения.

Теплый водяной пол для деревянных перекрытий пошагово

Итак, мы пошагово делаем водяной пол на деревянном. Если последний необходимо делать с нуля, то начало работ будет происходить со следующих пунктов:

Лаги являются основой деревянного пола, и его обустройство начинается с их установки. Их укладывают на расстоянии 60 см друг от друга, что гарантирует высокое качество и прочность будущей поверхности. Закрепление осуществляется с помощью специальных оцинкованных опор, которые можно купить в любом строительном магазине.
После того как лаги закреплены, из обычных досок выкладывается черновой пол, который необходим для укладки гидроизоляции и утеплителя. Гидроизоляционной пленкой необходимо обернуть и сами лаги. В качестве утеплителя можно использовать минеральную плиту ну базальтовой основе, уложенную в несколько слоев так, чтобы ее общая толщина составляла 10 см.
Поверх гидро- и теплоизоляционного слоя на лаги укладываются и монтируются доски основного пола.

Если у вас уже имеется готовое деревянное перекрытие, и вам предстоит только обустройство теплого пола, вы пропускаете предыдущие пункты и занимаетесь исключительно подготовкой основания. Оно тщательно очищается от мусора, при необходимости выравнивается до допустимой нормы.

В пошаговой инструкции для теплого водяного пола по деревянному перекрытию следующим пунктом является монтаж сухой стяжки, в которой будут располагаться трубы теплого пола. Ее можно изготовить из самых разных материалов: гипсоволокнистых листов, пенополистирола, ДСП и других. В нашей статье о том, как сделать водяной теплый пол на деревянном основании пошагово, мы рассмотрим вариант с ДСП.

На чистовой пол укладываются заранее подготовленные доски ДСП. Чтобы правильно вырезать фрагменты, целая доска прикрепляется к лагам и на нее наносится контур, по которому будут располагаться трубы. Углы у полос делают закругленными в тех местах, где будет происходить изгиб системы. Готовые фрагменты укладываем в такой последовательности: сначала один ряд вдоль стен, а затем – по всей площади помещения. Между полосами оставляем зазор, достаточный для того, чтобы уложить в него трубы, но при этом не оставляющий слишком много свободного пространства.

Монтаж ДСП

2. Монтируем теплораспределители – специальные металлические листы, изготовленные из оцинкованной стали или алюминия, и имеющие специальные профили под трубы. Они необходимы для того, чтобы система работала более эффективно, а тепло распределялось по всей поверхности пола равномерно. Если вы хотите сэкономить, можно использовать обычные листы из оцинкованного железа, продающиеся в любом строительном магазине. Их толщина должна составлять 0,5 мм. Металлические листы крепятся к уложенному ДСП при помощи простых гвоздей.

3. В канавки металлических листов прокладываем трубы отопительной системы, которые затем подключаются к коллектору.

4. Система опрессовывается (заполняется водой и выдерживается под давлением) для того, чтобы убедиться в ее герметичности и работоспособности.

5. На выложенную конструкцию при помощи саморезов крепятся листы фанеры. Они должны иметь толщину не менее 1 см. Между фанерой оставляется зазор шириной 0,5 мм, который по желанию можно заполнить герметиком. Он необходим для того, чтобы чистовой пол не деформировался в случае того, если древесина вберет влагу и расширится.

6. В пошаговой инструкции для водяного теплого пола на деревянном основании последним этапом является укладка финишного напольного покрытия. При использовании описанной технологии оно может быть изготовлено из любых материалов — плитки, ламината, ковролина. Если выбирается ламинат, то подложка из фанеры не используется в связи с теплоизоляционными свойствами данного материала. Если предстоит уложить линолеум, нельзя выбирать дешевые варианты, так как при нагреве они могут издавать неприятный запах.

Советы: 1. Для теплого пола лучше приобретать трубы диаметром 1,6 см, так как именно в них циркуляция теплоносителя происходит самым оптимальным образом.

Не стоит делать длину отопительного контура более 100 м, так как при прохождении более длительных расстояний теплоноситель будет остывать, и в некоторых зонах температура пола будет значительно ниже. Если вам необходим более длинный контур, лучше разбейте его на участки.
Для того чтобы сделать систему отопления более эффективной, специалисты рекомендуют использовать обмотку для труб из фольги.
Модули из ДСП, отфрезерованные на заводе и готовые к эксплуатации, можно купить в специализированных строительных магазинах. В такие наборы входят все необходимые составляющие – от крепежей до металлических теплораспределителей и труб. Стоимость таких наборов значительно превышает цену обычных листов, но при этом значительно сокращаются трудозатраты и время на создание сухой стяжки.
Правильно подбирайте контур, по которому будете укладывать трубы – «змейка» просто укладывается, но подходит только для небольших помещений, так как теплоноситель по пути в ней успевает остыть, и в некоторых зонах пола будут образовываться холодные пятна. В больших комнатах лучше использовать «спираль».

Второй вариант обустройства теплого пола по лагам

Есть еще одна технология, которая многим может понравиться. Пошагово она выполняется следующим образом:

Между лагами делается фальшпол из деревянных досок, ОСП и ДСП.
Между балками укладывается утеплитель, в качестве которого лучше всего использовать пенополистирол с бобышками. Он не только обладает отличными характеристиками в плане теплопроводности, но и позволяет быстро и удобно уложить трубы и металлические отражатели. Поверхность утеплителя должна практически доходить до верхней кромки лаг, но при этом элементы теплого пола не должны упираться в подложку.
В лагах подготавливаются пазы в тех местах, где трубы будут их пересекать. Сами трубы необходимо обернуть в гофру в тех местах, где они будут проходить через паз, чтобы в результате температурных расширений материалов они не терлись об древесину.
Укладываются металлические теплоотражатели и водяные трубы.
Система проходит проверку на работоспособность и герметичность, после чего можно приступать к изготовлению подложки и финишной отделке.

Теплый пол на утеплителе

Для того чтобы сократить рабочий процесс, трубы теплого пола можно расположить непосредственно на слое утеплителя, располагающегося на фальшполу. В данном случае в качестве утеплителя необходимо использовать только полистирол, который сделает работу системы максимально эффективной. Минеральная вата подобными теплопроводящими свойствами не обладает.

При данном способе трубы будут располагаться ниже уровня лаг. Пространство до нужного уровня можно залить гипсовой смесью, либо, если вы хотите полностью обойтись без мокрых процессов, засыпать обычным песком. Эти материалы станут своеобразным аналогом бетонной стяжки, хоть и менее эффективными, и будут проводить тепло к основному полу.

Самый простой вариант укладки теплого пола по лагам

Существует очень простой вариант укладки теплого пола по лагам, который не предполагает создания стяжки вообще. Она гораздо быстрее монтируется, но при этом имеет существенный недостаток: из-за отсутствия теплопроводящих материалов пол хуже нагревается, и определенная часть тепла уходит не вверх, а вниз. По такой технологии теплораспределительные элементы крепятся непосредственно к самим лагам, и трубы как бы провисают в их желобах над фальшполом. Металлические пластины в данном случае также выступают в качестве еще одного выравнивающего слоя перед финишной отделкой пола.

Вывод. Правильно спроектированный и установленный теплый пол позволяет значительно повлиять на температуру и создать комфортную обстановку в доме. Монтаж теплого водяного пола на деревянное основание – задача не столь сложная, какой может показаться изначально человеку, не имеющему особого опыта в проведении строительных работ. Если вы будете четко следовать инструкции, у вас получится изготовить качественную отопительную систему, которая прослужит долгие годы. Технологий монтажа систем на лаги существует достаточно много, поэтому каждый выбирает для себя наиболее подходящую в зависимости от особенностей помещения и собственных возможностей.

Для водяного теплого пола классической конструкции применяется тяжелая цементно-песчаная стяжка толщиной от 8 см. Такая толщина необходима в первую очередь для сохранения целостности самой стяжки при нагревании, недопущения ее растрескивания, а также в целях лучшего рассеивания тепловой энергии от труб. Но весьма тяжелая стяжка на деревянных лагах в большинстве случаев, без строительства новых фундаментов, не применима.

Чем можно заменить толстую цементно-песчаную стяжку, чтобы сделать теплый пол по деревянным лагам, у которых несущая способность ограничена…

Особенность облегченного теплого пола

Отличительными особенностями сухой системы теплых полов с деревянными лагами является следующее.

Цементно-песчаная стяжка может быть заменена на сухую сборную стяжку меньшей толщины из плит содержащих гипс или (и) цемент и связующие волокна, не растрескивающиеся при нагревании. В основном применяется гипсоволоконные плиты (ГВЛ), цементностружечные плиты (ЦСП).
Нагревательный трубопрвод необходимо укладывать на металлические листы, которые будут проводниками и рассеивателями тепла. В противном случае возможно снижение отдаваемой мощности и появление температурной зебры. Но вместо укладки металла также можно повысить плотность укладки трубопровода в 2 – 4 раза.

Облегченному водяному теплому полу присущи простота конструкции и высокая скорость строительства.
Трубопровод может быть размещен и между имеющимися лагами, что позволяет создавать пол в низких помещениях.
Теплоемкость сборной сухой стяжки сравнительно небольшая, поэтому система отопления, как и радиаторы, может оперативно настраиваться на нужный режим работы. Это значит, что облегченная система может быть единственной системой отопления в доме, пока будет хватать его тепловой мощности.
Тепловая мощность внутрипольного обогрева со сборной стяжкой обычно не может превысить 0,7 кВт с 10 метров кв. площади, при комфортной температуре полов в 28 градусов (теплоноситель 30 – 35 градусов). Следовательно, для хорошо утепленного дома в центральных регионах, такой мощности будет достаточно на большинство времени отопительного сезона. Еще информация,

Создание сборного теплого пола имеет смысл делать не только при строительстве дома, но и при проведении капитальных ремонтных работ. Такой теплый пол может выполнен поэтапно — сначала действующая система в одной комнате, затем создается в следующей….

Как утеплять нагреваемый пол с лагами

При выборе схемы утепления, прежде всего учитывается высота помещения (желательно не делать меньше 2,45 м) и конструкция полов.

Наиболее часто встречается следующая ситуация – имеется невысокий проветриваемый подпол, над ним располагаются лаги высотой не менее 15 см. При этом высота помещения большая и может быть уменьшена на 10 см.

Тогда оптимально расположить слой утеплителя минеральная вата толщиной от 15 см между лаг (для полов сопротивление теплопередаче не ниже 4.2 м2 х °С/Вт, для центрального региона, согласно Требования СНиП 23.02-2003).

Утеплитель от жилого пространства дома отгораживается пароизолятором, а проветривается через подполье. Обычно мембрана пристегивается к боковинам лаг с оставлением между ней и досками воздушного зазора от 2 см.

Но возможны варианты и комбинированного утепления – минеральной ватой и экструдированным пенополистиролом.

При этом минеральная вата слоем 10 – 15 см размещается между лаг, а выше чернового пола – экструдированный пенополистирол слоем 3,5 – 5 см. Поверх слоев размещается пароизоляционная мембрана.

Этот вариант также выручает при недостаточной высоте лаг, когда нет возможности разместить между ними слой утепления необходимой толщины.

Варианты размещения трубопровода

Размещение трубопровода между лагами или брусьями.
Для лучшего распределения тепловой энергии в конструкции теплого пола применяется профилированный листовой металл.

Это может быть как специальный рассеиватель тепла под трубы, так (для размещения между лаг) и обычный профлист. Трубопровод укладывается в волнах профлиста и оказывается ниже уровня обрешетки.

Поверх контробрешетки или лаг укладывается листы гипсоволоконные или цементно-стружечные в 2 слоя. Они обладают достаточной теплопроводимостью, при этом не растрескиваются. Слои скрепляются между собой клеящим раствором и рядом шурупов с шагом 25 см.

Представлена схема размещения трубопровода теплого пола для второго этажа с подшивкой потолка первого этажа. В данном случае толщина утеплителя может быть небольшой, 50 – 100 мм (не греть потолок нижнего этажа), при этом внутри помещения желательно применять экологичный автоклавный газобетон плотностью 100 – 150 кг/м куб., а не минеральную вату или опасные при пожаре пенополистиролы. От пара поступающего из нижнего помещения утеплитель отгораживается мембраной- пароизолятором.

Трубопровод в рельефном утеплителе

Выпускаются листы экструдированного пенополистирола с рельефной поверхностью, на которой можно расположить металлические листы и трубопровод выбранным рисунком.

Этот утеплитель укладывается на доски чернового пола, при этом толщина основного слоя утепления может быть уменьшена, к примеру, до 10 см, а экструдированный пенополистирол применяется толщиной 3,5 – 5 см.

Затем пустоты заполняются цементным (гипсовым) раствором, делается ровная поверхность, а поверху, как и в предыдущем примере укладывается двойные гипсоволоконные листы.

Можно применить и обычные листы экструдированного пенополистирола, затем нагревающимся инструментом вырезать в них пазы под металлический рассеиватель тепла и трубопровод. Но вариант требует большие затраты ручного труда и перерасхода утеплителя.

Для равномерного нагревания всей поверхности теплораспределительные пластины должны находиться под 80% площади теплого пола.

Размещение трубопровода внутри сухой стяжки.

Пазы для размещения теплоотражателей и трубопровода можно создать не только утеплителем, но и стяжкой.

На лаги укладывается черновая основа в виде одинарного листа ГВЛ (ЦСП). На нее укладываются куски гипсокартона нужной конфигурации, а между ними металлические листы и пристегнутый к ним трубопровод.

Промежутки, пустоты заполняются цементно-песчаным раствором с пластификатром, поверхность выравнивается. Выше укладываются два слоя листового материала ГВЛ или ЦСП.
