Как рассчитать лестницу самому. Онлайн-расчет лестницы: все тонкости расчета сложных конструкций

06.11.2019

Использовать онлайн-калькулятор для расчета лестниц совсем не сложно, если разобраться с инструкцией по эксплуатации и правильно ввести нужные параметры. Рассчитать лестницу на второй этаж, используя калькулятор очень просто, причем сделать это можно с любого устройства с выходом в интернет, например, планшета, компьютера и тому подобных.

Лестница должна быть прочная, устойчивая и правильно продуманная. Для того чтобы определить размер лестницы в частном доме, стоит учитывать пространство между этажами или другими словами толщину межэтажной плиты. Первоначально нужно определиться с формой конструкции. Обустроить сооружение для подъема вполне возможно своими руками, но при отсутствии особых профессиональных навыков, стоит выбрать самый обычный вариант прямой лестницы.

Она будет надежной, удобной, и строительный процесс не займет много средств и времени. В среднем такая лестница подойдет для помещений с высотой потолков в 2,5-3,5 м.

Для удобства данного предмета интерьера, нужно чтобы лестничный марш располагался на стойках, а под ним было свободное пространство. Таким образом, можно задействовать квадратные метры под полочки, размещение темнушки и тому подобных объектов. Чтобы сделать расчет правильно и самостоятельно, нужно воспользоваться простой и удобной формулой или другими словами просто взять оптимальную пропорцию – 2/1 относительно длины лестничного марша и высоты комнаты. К примеру, если высота лестницы составляет 3 м, то длина должна быть 6.

Для расчета параметров крутизны нужно опираться только на личные предпочтения. Специалисты предлагают выбирать наиболее оптимальные углы наклона – 30 и 40 градусов. Если крутизна будет меньше, то размер длины будет очень большой, а в высоту она будет смотреться короткой.

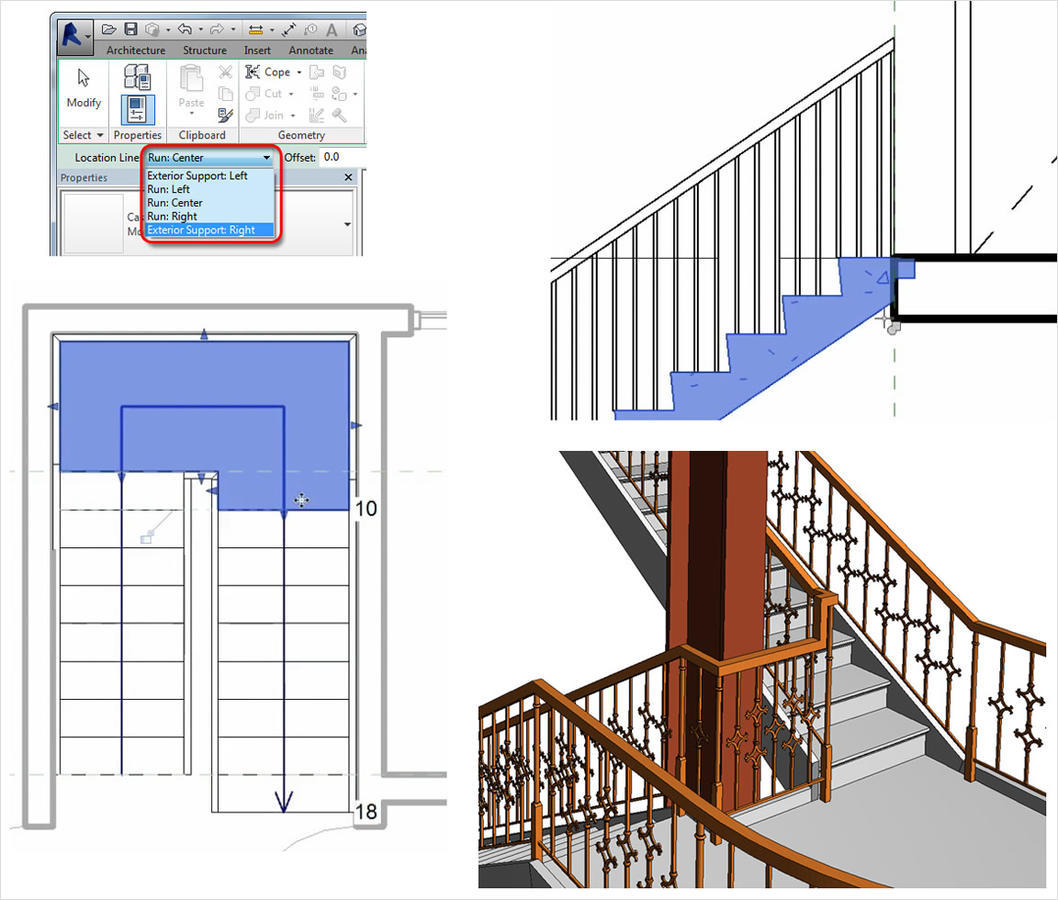

Что представляет собой калькулятор лестницы онлайн

Сейчас многие стали использовать компьютерный способ расчета параметров лестницы в режиме online. Программа может быть установлена на андроид смартфона или же на ноутбук с любой оперативной системой. Пример перерасчета есть в каждом приложении совместно с инструкцией по использованию программы.

В целом разработка достаточно удобная, функциональная и не нужно слишком много времени, чтобы вычислить необходимое количество материала, ширины, в том числе определить уклон.

Таблица калькулятора содержит различные столбцы и строчки, каждая из которых обладает определенным предназначением. Существует калькулятор, который проектирует сооружение. В частности, внося определенные данные в таблицу и нажав на нужную кнопку, можно за пару секунд получить изображение будущей конструкции.

Рисунок будет состоять из:

Вида сбоку и сверху;
Чертежа ступеней;
Чертеж тетивы;
Исходные данные.

Используя калькулятор можно открыть для себя множество новых возможностей, которые существенно упростят разработку проекта. Можно рассчитывать и моделировать лестницу на тетивах, провести самые точные высчитывания деталей конструкции, получить схему лестницы в лучшем виде и высчитать необходимое количество материалов.

Как рассчитать лестницу на второй этаж в частном доме

Методика расчета и разработки обычной лестницы очень проста и сделать это можно самому. А именно, для проектирования лестницы в своем доме, требуется точно измерить потолочный проем. В частности, его ширину и длину, в том числе высоту потолка.

Планирование лестничной конструкции должно проводиться при учете:

Габаритов будущего сооружения;
Интерьера и общей стилистики комнаты;
Использование конкретного вида материалов;
Нагрузку;
То, в каком направлении будет осуществляться движение;
Надобность монтажа дополнительной опоры.

В любом случае, независимо от того, какие будут использоваться виды материалов, расчет лестничной конструкции осуществляется с замеров комнаты. Если возведение лестницы проводится в момент ремонта, то стоит учесть то, как будет видоизменяться комната, ведь нередко утолщаются стены, или немного снижается потолок. На габариты лестницы может повлиять и отделка пола, и потолка и остальных поверхностей в комнате.

Ключевые параметры калькулятора лестницы

Благодаря современным техническим разработкам намного проще стало строить дома, определять расположение труб и лестниц в подъезде и не только. Теперь каждый желающий может самостоятельно сделать моделирование в формате 3Д и рассмотреть будущую лестницу практически изнутри.

Именно посредством компьютера можно:

Исключить допущение ошибок при расчете;
Правильно построить лестницу, учитывая нормы и стандарты СНИП;
Сделать лестницу комфортной и удобной еще на этапе строительства.

Программ существует огромное множество и у каждой свой вид интерфейса, особенности ввода параметров и тому подобные характеристики. Стоит заметить, что усовершенствованные модели приложений помогают просчитать даже такие мелочи, как количество крепежного материала.

Перед тем, как применить калькулятор для расчета лестницы, а также для формирования ее чертежа требуется определиться:

С местом расположения конструкции в доме;
С видом лестницы;
С материалом.

В целом, если проект простой, то для расчета не понадобится много сил и времени, ведь, прямое сооружение может быть установлено в любом месте помещения.

Нормативы для конструкции самые простейшие, среди которых должны быть учтены:

Безопасность;
Надежность;
Удобство;
Комфорт.

Даже возводя лестницу в частном доме, стоит учитывать, что на нее будет оказываться большое воздействие. К примеру, будет подниматься мебель, строительные и отделочные материалы и банально будет подниматься большое количество людей, могут бегать дети и так далее. Именно потому лестницу стоит делать максимально устойчивой и желательно с дополнительными подпорками.

Для сжатых пространств и для экономии квадратуры в помещении можно использовать винтовую лестницу.

Стоит заметить, что есть еще лестничные сооружения, которые делятся на двухмаршевые и одномаршевые. Они обладают большими габаритами и не предназначены для маленьких комнат. Обязательно должно быть продумано не только основание и середина строения, но и выход на второй этаж. Место выхода или расположения люка должно быть удобное, чтобы не было никаких нависающих конструкций. К примеру, наклонной кровли мансарды. Это может стать причиной получения серьезной травмы головы и более серьезных последствий. Желательно наверху обустроить площадку с перилами, что оградит спуск и сделает его более комфортным.

Правила пользования программой: как рассчитать лестницу правильно

Расчет подъема наверх должен быть самым правильным независимо от того, какой будет лестница: прямой, угловой, вертикальной.

Также не столь важны другие параметры, например:

Какой входной площадкой она будет оборудована;
Удобно ли в дальнейшем будет проводиться мытье конструкции;
Использование, какого массива будет проводиться при строительстве;
Будет ли конструкция деревянной или с использованием металлических щитов.

Самое главное – это то, что сооружение должно быть безопасным и комфортным, так как это может повлиять на здоровье тех, кто будет пользоваться конструкцией.

К примеру, слишком крутая лестница и скользкие ступени могут стать причиной травмирования.

Именно для того, чтобы не испортить будущее строение для подъема наверх стоит использовать специальные программы, в которых учитываются все нюансы и том числе величина марша, высота проема и тому подобные параметры.

Расчет лестницы на второй этаж: винтовая конструкция

Винтовые лестницы могут иметь оборот в 180 градусов.

Эти конструкции:

Стильные;
Красивые;
Компактные.

Именно винтовая лестница является эргономичным и практичным способом, посредством которого можно попасть на второй этаж с первого. Помимо этого такие сооружения нередко выбирают из-за их эстетического вида, так как они будут идеально смотреться в современном стиле или хай-тек.

Для вычисления диаметра винтовой лестницы нужно умножить такие параметры, как ширина марша на 2, а далее прибавить размер диаметра основания.

Чтобы определить радиус подъема, нужно поделить величину ширины марша на 2 и прибавить радиус опорных стоек. Чтобы лестница была максимально комфортной, не стоит делать ее менее 800 мм. Таким образом, можно будет перемещаться без проблем. Что касаемо количества и высоты ступенек в винтовой лестнице, их нужно рассчитать так, чтобы один человек мог свободно подняться/спуститься и при необходимости развернуться на ней. Высота подступенного пространства рассчитывается из сложения среднего роста человека – 180 см и средней глубины проступи – 20 см. Далее все это делится на то, сколько ступеней имеет один виток. Затем высота лестницы делится на то значение, которое получилось.

Программа расчета лестницы

Формула расчета лестниц зависит от вида конструкции, высоты, ширины, количества ступеней и материала. Для частного дома можно выбирать лестницы различного вида. В частности, криволинейные, например, винтовые, угловые и из разного материала. Это может быть металл, дерево, а также пластик, но на деревянной или металлической основе. Как уже было сказано ранее, винтовые сооружения компактные по размерам и добавляют интерьеру эстетичности. Также на расчет лестницы влияет помещение и его особенности.

В частности:

То, для чего оно используется;
Какими параметрами он обладает;
Какой в нем интерьер;
Сколько нужно поворотных площадок;
Какой должна быть конфигурация ступеней;
Где будет расположение лестницы.

Расчет лестницы (видео)

Самостоятельное возведение лестницы – очень интересное занятие, ведь можно подключить фантазию, сделать не просто металлическую конструкцию, а оригинальную кованую модель. Вариантов отделки и строительства может быть огромное множество, но главное выбирать способы расчета только проверенные. Например, специальный онлайн калькулятор.

Любая стационарная лестница в доме должна соответствовать определенным стандартам, чтобы ее конструкция смогла обеспечить безопасность, а также комфортные условия перемещения по ней. Для этого производится расчет деревянной лестницы на второй этаж, который мало чем отличается от расчета металлической или бетонной конструкции. Его правильность зависит от многих факторов, но прежде всего – это знания и наличие опыта, умение ориентироваться в нормативах, прописанных в СНиП и ГОСТ.

Основные конструкции деревянных лестниц

Любая лестница из дерева собирается из нескольких составляющих:

опорных балок, представляющих собой тетивы или косоуры;
опорного столба, монтируемого для винтовых конструкций;
ступеней, элементами которых являются проступи и подступенки;
перил, состоящих из балясин и поручней.

Тетивы располагаются по бокам лестницы и прикрывают с торцов ступени, которые вставляются между опорными балками с последующей фиксацией. Проступи с подступенками, как бы, утапливаются в лестничной конструкции. Если говорить о косоуре, то ступени укладываются на него сверху. Тетив в составе лестницы не может быть более двух, а косоуров, в зависимости от ширины марша и его конструктивных особенностей, можно встретить от одного до трех или четырех (основных и промежуточных).

Проступью называется горизонтальная часть ступени, а подступенком – вертикальная. Вторая составляющая ступени в конструкции может отсутствовать. Перила служат для опоры и безопасности поднимающегося или спускающегося человека.

Расчет деревянной лестницы на второй этаж зависит от ее внешнего вида и конструктивных особенностей, а подразделяются лестницы на две основные группы:

криволинейные, в том числе винтовые и с забежными ступенями;
маршевые – прямые, с промежуточными или поворотными площадками, а также без них.

Какая будет установлена лестница, определяется, исходя из размеров помещения, габаритов лестничного проема и стилевого решения.

Как производится расчет

Для начала необходимо уточнить, в каком именно месте будет располагаться лестница, и сделать необходимые замеры. Для этого определяют:

высоту этажа между уровнями чистого пола;
длину площади, выделенную под установку лестницы;
габариты лестничного проема.

От данных параметров зависит разновидность лестничной конструкции. Небольшие размеры проема и площади, предназначенной для ее установки, диктуют необходимость устройства винтовой лестницы, но в этом случае вычисления будут сложнее. Поэтому рассмотрим наиболее простой вариант – расчет лестницы на косоурах с одним маршем.

Ступени

На первом этапе производится расчет ступеней лестницы – их количества и размеров. Расстояние между уровнями чистого пола двух этажей принимается за высоту лестницы. Для определения количества ступеней, ее показатель делят на предполагаемый размер подступенка. Рекомендуемая его высота составляет 15-18 см, хотя нормативы позволяют уменьшать данный размер до 12 см или увеличивать до 20 см. Полученную в результате деления цифру округляют. Это и есть расчетное количество ступеней.

Следует отметить, что в одном марше не может быть менее трех и более, чем 18 ступенек. При получении большей цифры лестничную конструкцию лучше будет разбить на два или три марша, а между ними предусмотреть промежуточные или поворотные площадки.

Определившись окончательно с количеством ступеней, можно подсчитать и фактический размер подступенка. Для этого высоту лестницы делят на количество подъемов. Результат – расчетная высота ступени.

Важно знать о том, что размеры высоты и глубины ступеней должны быть одинаковыми в пределах одного марша. Это делается для того, чтобы шаг при перемещении человека по лестнице не сбивался.

На втором этапе приступают к вычислению ширины (или глубины) проступи. Нормативами допускаются их размеры от 23,50 до 35,50 см, но оптимальной шириной считается 28-32 см. Для более точного определения данного параметра используется формула расчета ступеней лестницы, в которой указывается, что сумма высоты (h) и глубины (b) ступени в плане должна составлять47 см. Иными словами, глубина проступи:

Полученный результат также округляется и принимается за основу в случае, если он удовлетворяет оптимальным размерам. Существует и другое соотношение высоты/глубины степени, которым также можно воспользоваться при расчетах:

Длина лестницы

Рассчитать длину лестничного марша можно достаточно простым способом. Для этого потребуется вычисленное ранее количество ступеней в марше, за вычетом одной, и их расчетная ширина (или глубина). Эти показатели просто перемножаются между собой.

Если длина лестницы получается слишком большой, то ее делают поворотной на 90 или 180 градусов, дополняют промежуточными площадками или забежными ступенями.

Немаловажную роль при расчете и проектировании деревянной лестницы играет высота просвета между горизонтальной плоскостью ступени и самой нижней частью потолочной конструкции, находящейся перед лестничным проемом. Расстояние по вертикали здесь должно быть более, чем 1,90-2,00 метра, чтобы поднимающийся или спускающийся человек высокого роста не смог случайно травмироваться.

Отнестись к расчету деревянной лестницы следует со всей ответственностью. Грамотное проектирование и соблюдение технологии монтажа обеспечат оптимальные условия ее эксплуатации.

Итак, каким образом профессионалы советуют выполнять расчет в XXI веке?

Проектирование лестницы может быть выполнено различными способами. В основе каждого заложены оптимальные размеры лестничного марша, необходимые для комфортного и безопасного движения.

Естественно, самой удобной будет пологая и не узкая лестница, но, как правило, практические обстоятельства диктуют ограничения на выбор ключевых параметров к которым относят: вид лестницы, высоту подъема , площадь в плане , угол наклона , количество ступеней , ширину и высоту каждой .

Эти показатели связаны между собой и не могут быть определены по отдельности. Например, для простой одномаршевой лестницы высота подъема и угол наклона жестко задают площадь в плане и напротив, знание площади в плане и высоты не оставит сомнений в величине угла наклона лестницы.

В этой статье мы не будем рассматривать экзотические варианты , вроде лестниц с элементами трехмерной кривизны, а остановимся на привычных и посильных домашнему мастеру конструкций на косоурах и косынках.

Размер ступеней

Это, пожалуй, одни из главных характеристик лестницы. От них зависит, насколько комфортно и безопасно домочадцы смогут подниматься на второй этаж и спускаться вниз.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж.» (наилучшие пожелания автору и этому изумительному труду) упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h ) и проступи (a ) ступеней:

h×a = 150×300, 160×300, 170×290 мм.

Эти размеры хороши, но, к сожалению, не могут быть использованы , если дом уже построен и общая высота лестницы (H ) не кратна отдельно взятой ступени (h ). В таком случае мы можем обратиться к формулам расчета.

Широко известна формула удобства :

a - h = 12 см.

Согласно этому соотношению, лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с ) ширины проступи и высоты подступёнка равняется 45 см:

30+15; 27+18; 25+20 .

Соответственно, данное уравнение носит название формулы безопасности :

c = a + h = 45 см.

Сложность в том, что формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные пропорции или воспользоваться универсальной формулой Блонделя , которая учитывает средний шаг человека. Об этом ниже.

Высота этажа, м	Количество ступеней n	Высота ступени h, мм	Ширина ступени b, мм	Уклон h:b
2,25 для подвалов	12	118	260	1:1,38
2,25 для подвалов	13	173	260	1:1,50
2,50	14	179	260	1:1,45
2,50	14	179	290	1:1,62
2,75	15	183	260	1:1,42
	16	172	260	1:1,51
	16	172	290	1:1,69
3,00	17	176	290	1:1,65
3,00	18	167	290	1:1,74

Обратите внимание : в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени - 220 мм (СНиП 21-01-97 ).

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами - это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать, когда настелены чистовые полы или придется четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае:

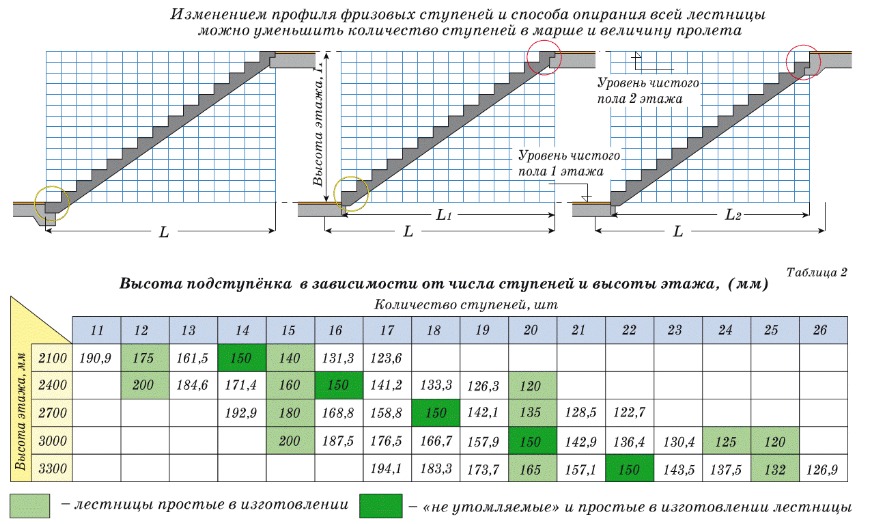

Выбираем высоту подступёнка :

Разделив высоту между этажами на высоту подступёнков, получаем необходимое количество ступеней :

270: 18 = 15 штук.

Для определения оптимальной ширины ступени используйте формулу удобства :

a - h = 12 , h = 18 см.

Удобная ширина проступи :

a = 12 + h = 30 см.

Значит, необходимо 15 ступеней шириной 30 см и длиной, зависящей от ширины проема в межэтажном перекрытии. Проверяем лестницу по формуле безопасности :

a + h = 46 + 3 см

В данном случае:

18 + 30 = 48 см.

Лестница безопасна и удобна в эксплуатации .

Этот пример вычислений приводит Столяров А.Н. в книге «Строим лестницы ».

Французский архитектор и инженер еще в далеком 1672 году предложил следующее соотношение :

Где S - это средний шаг человека, который находится в пределах 600-640 мм.

Может быть преобразована в неравенство:

Нижним приемлемым для практики результатом будет минимальный подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов.

С меньшим углом выполняют уже не лестницу, а пандус (рампу) - пологую наклонную площадку.

Верхний подъем ступени:

h = 220 мм, a = 200 мм, уклон 48 градусов.

На верхнем пределе формулы получается не самая удобная лестница, пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее, чем подъем, следовательно, удобство использования оценивают на движении вниз . Пример размышлений мастера согласно формуле Блонделя :

Замеряем высоту между этажами:

H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n ). Варианты значений:

При 17 подъемах: h = H / n = 3050 / 17 = 179,4 мм.

При 18: h = H / n = 3050/18=169,4 мм.

При 19: h = H / n = 3050/19 = 160,5 мм.

А = 5000 мм.

Длина линии хода не должна быть меньше высоты между этажами (H ), иначе лестница будет непрактично крутая. В нашем примере:

А (5000) > H (3050).

При n = 18 проступь a = 5000 / (n - 1) = 294 мм.

Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять, если первую ступень считать на уровне пола.

Параметр шага по Блонделю :

169 × 2 + 294 = 632 мм.

Следовательно, размер приемлем , органичен и лежит в пределах среднего шага человека. Мы определили ширину проступи и высоту подступёнка для удобного перемещения, но этого недостаточно для возведения комфортной и безопасной лестницы.

Линия хода и средняя линия марша

Линия хода (A ) - это горизонтальная проекция воображаемого движения человека по ступеням. Проходит на расстоянии 300-500 мм от внутреннего края лестницы. Этот усредненный размер определяет комфорт пользования поручнем . Дети будут идти ближе к перилам, взрослые - дальше .

Иногда для прямого марша этим размером пренебрегают, поскольку грани ступеней параллельны .

Если ширина лестницы до 1000 мм, то линия хода совпадет со средней линией марша. Если больше 1000 мм, то линия хода смещается к поручню. Алгоритм расчета таков:

С помощью мела или отвеса нанесите на пол предполагаемую линию (или линии) хода. Зафиксируйте размер рулеткой и соотнесите его с высотой лестницы. Замечательно, если линия хода больше , чем высота в 1,7 раза - значит уклон составит 30 °.

Все полученные показатели размера проступи рассчитайте с помощью формулы Блонделя , чтобы определить оптимальный.

Относительная величина подъема марша (угол подъема)

В строительной практике угол подъема, как правило, находится в диапазоне от 20 до 50 градусов, но самыми удобными считаются лестницы с углом от 30 до 45 градусов.

Таблица зависимости размеров ступеней от угла наклона:

Выбор угла наклона обуславливает запас расстояния (критической высоты) не менее 2000 мм от любой ступени до потолка или какого-либо выступающего элемента здания (балки, парапета):

Критическую высоту удобно проверять , нарисовав рассчитанные ступени на любом листовом материале или прямо на стене. Как показывает практика проектирования, очень часто линия, проведенная от потолка или опасного выступа, будет меньше искомого значения.

Именно по этой причине нет возможности спроектировать лестницу достаточно пологой. С увеличением угла наклона понижается комфорт, потому при невысоком среднем росте всех домашних, иногда все же этот размер занижают.

В уже упомянутом труде Новицкого О.В. «Современные лестницы. Проектирование, изготовление, монтаж.» рассмотрен реальный практический случай, в котором последовательно и аргументировано перебраны аж 6 вариантов расположения лестницы в помещении.

В любом случае, окончательный результат - это обычно золотая середина между множеством противоречивых аргументов.

Ширина марша

Ширина марша определяется пропускной способностью лестницы (количество людей в минуту в самом узком месте) и предполагает комфортное перемещение взрослого человека.

Для внутриквартирных лестничных маршей строительные нормы определяют это значение (размер от стены до перил или между двумя перилами с левой и правой стороны) как минимум в 900 мм, в домах повышенной комфортности 1250-1600 мм.

Предусмотрены исключения для ширины лестничного марша (0,8 м) некоторых типов лестниц (например, в садовых домиках), но ориентироваться при проектировании лестницы на этот размер следует только в условиях жесткого недостатка свободной площади помещения.

Ширину менее 0,8 м могут себе позволить вспомогательные конструкции , например, лестница в подвал или на чердак.

Стандартные элементы

Каждый хороший хозяин умеет считать деньги. Строительство лестницы - не исключение. Можно неплохо сэкономить , если детали лестницы на этапе проектирования получится подогнать к стандарту заготовок, принятых на территории РФ .

Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.

1. Стандарты на ступени.

Выпускаются с галтелью R 12,5 . Пригласительные ступени:

№	Размер, мм
1	H 220×400×1200, R200
2	H220×400×1400, R200

Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую). Потому целесообразно заказывать прямоугольные . Стоимость идентична, а обрезки пригодятся в работе.

Крупные ступени можно изготовить из мебельного щита размеров:

№	Размер (В×Ш×Д), мм
1	38×400×2000
2	38×500×1500
3	38×500×2000
4	38×700×1500
5	38×1000×1000
6	38×1100×1100
7	38×1200×1200

2. Подступёнки.

№	Размер (В×Ш×Д), мм
1	18×180×900
2	18×180×1000
3	18×180×1100
4	18×180×1200
5	18×180×1300
6	18×180×1400
7	18×120×900
8	18×120×1000
9	18×120×1100
10	18×120×1200
11	18×120×1300
12	18×120×1400

3. Облицовочная доска.

№	Размер (В×Ш×Д), мм
1	18×200×2000
2	18×300×2000
3	18×350×1000
4	18×350×1500
5	18×350×2000
6	18×350×2500
7	18×350×3000
8	18×350×3500

4. Брус.

№	Размер (В×Ш×Д), мм
1	80×80×1200
2	80×80×2000
3	80×80×2500
4	80×80×3000
5	100×100×1200
6	100×100×2000
7	100×100×2500
8	100×100×3000

5. Тетивы.

№	Размер (В×Ш×Д), мм
1	40×350×2500
2	40×350×3000
3	40×350×3500
4	40×400×4000
5	50×300×3500
6	50×350×3500
7	50×400×4500

6. Поручни.

Длина поручней может варьироваться от 3500 до 6000 мм. А вот размеры сечений постоянны:

№	Сечение (Ш×В), мм
1	40×70
2	45×70
3	45×80
4	45×90
5	60×60
6	70×70
7	70×90
8	80×100

7. Балясины.

Диаметр круглых балясин - 30 или 47 мм. Длина всех разновидностей - до 900 мм. Сечения квадратных изделий:

№	Сечение (Ш×В), мм
1	40×40
2	45×45
3	50×50
4	60×60
6	70×70
7	80×80

№	Диаметр, мм
1	75
2	95
3	115
4	140
5	145

Еще на этапе расчетов следует ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.

Итак, не боги горшки обжигают. Надеемся, что нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу, на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.

Задача в сухом остатке выглядит просто : исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров , приведенных в статье. Останется лишь органично вписать показатели в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.

Желаем уюта и добра вашему дому.

Рис. 1 Общий чертеж лестницы

Y - высота проёма — как правило определяется высотой этажей Вашего дома
X - длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
W - ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
Z - толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
F - выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
A - толщина тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
B - толщина опоры — геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
H - высота ступени над тетивой — расстояние между ступенью и тетивой по вертикали
D - размер — расстояние, на которое ступень будет свисать за опору по направлению подъёма
U - угол наклона опоры к вертикали
C - количество ступеней — за сколько шагов Вам будет комфортнее всего переместиться с этажа на этаж

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 2 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения
Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 4 Вид лестниц с разными направдениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

Подъём слева направо;
Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Расчет лестницы из металла

Главный результат работы данного калькулятора:

Информация, необходимая для изготовления тетив и опор
Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция, а также выполняется расчет каркаса железной лестницы.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив, опор и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

Оценка удобства лестницы;
Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа. Расчет ступеней металлической лестницы осуществляется благодаря удобному калькулятору.
Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы, могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы, а также количество металла, используемого в работе.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор расчета металлической лестницы онлайн оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире, ещё и своими руками — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

Уменьшить/увеличить количество ступеней;
Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Инструкция к калькулятору металлической лестницы

Для того, чтобы осуществить расчет прямой металлической лестницы, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования.

Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразиться на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Как рассчитать лестницу из металла в онлайн калькуляторе с чертежами?

Представим, что у нас, например, 13 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга. Расчет лестницы из металла в нашем калькуляторе осуществляется нижеприведёнными способами.

Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», « «. В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.

Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — « «, « » (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.

Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — « °», « » (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Конструктивные особенности

Маршевая – отличается надежностью конфигурации и простотой исполнения. Конструкция может быть представлена одним или несколькими маршами. Для соответствия эргономическим требованиям, каждый марш должен содержать не более 16 ступеней. В ряде случаев для сокращения габаритов конструкции используют поворот марша на 90 или 180 градусов.

Основные требования

Расчет лестницы на второй этаж должен начинаться с выбора места для конструкции и знакомства с индивидуальными особенностями пространства. На начальном этапе следует взять во внимание следующие параметры:

величина лестничного пролета;

Как правильно рассчитать лестницу на второй этаж для того чтобы она отвечала всем предъявляемым требованиям? Каждый строитель должен понимать, что размер ступеней должен быть идентичен, допускаются лишь минимальные перепады, не более 1 см. Высота ступеней – немаловажная характеристика, от которой в первую очередь зависит комфорт во время подъема и спуска всех жителей дома. Чаще всего этот показатель варьируется от 14 до 20 см. Оптимальная глубина ступеней – 30-32 см.

Для определения ширины лестничной площадки можно взять за основу ширину марша (минимум 0,9 м). Угол наклона – еще один показатель, определяющий безопасность эксплуатации лестничного марша. Принято считать, что угол наклона должен быть не более 37 градусов. Этого показателя следует придерживаться всем домовладельцам, особенно, если в семье есть маленькие дети и пожилые люди.

Правильный расчет лестницы подразумевает наличие ограждений и перил, опять в целях обеспечения необходимой безопасности. В рамках расчетов необходимо определить следующие параметры:

Оптимальная ширина перил составляет 100 мм, этого вполне достаточно для комфортной эксплуатации, как взрослыми, так и детьми. Перила лучше расположить на высоте в 900 мм, отсюда следует, что высота балясины составит 800 мм. Длина поручная идентична протяженности лестничного марша и особенностям его конфигурации.

Типовые проекты

Если вы являетесь начинающим строителем, понятия не имеете, как правильно рассчитать лестницу на второй этаж, рассмотрите вариант использования типовых проектов. Типовой проект лестницы подразумевает наличие неких общепринятых стандартов, благодаря которым конструкция может быть возведена в доме практически любой планировки и конструкции.

Проектная документация ответит на основные вопросы домовладельцев, например, как рассчитать дом, где расположить лестницу, какую ее разновидность выбрать. Если же ваш дом уникален, ни одного подходящего проекта вам так и не удалось найти, прибегнете к помощи профессионалов, которые без труда произведут необходимые замеры, осмотрят помещение, после чего подготовят индивидуальный проект будущей межэтажной коммуникации.

Технология изготовления

Если вы планируете строительство лестничного марша без привлечения специалистов, советуем обратить свое внимание на простые в исполнении конструкции. Лестница на косоурах идеальный вариант для новичка. Причем лучше в качестве косоура, то есть опорной балки, использовать именно дерево: работать с ним довольно легко, не потребуется использование профессионального оборудования и наличие навыков проведения сварных работ. Ну и, конечно, лестницы из натурального массива – полноценное украшение любого интерьера.

Если вы затеяли сооружение межэтажной коммуникации, наверняка вас волнует вопрос, как правильно рассчитать лестницу на второй этаж. Точные расчеты помогут возвести максимально надежную и безопасную

Основные конструкции деревянных лестниц

опорных балок, представляющих собой тетивы или косоуры;
опорного столба, монтируемого для винтовых конструкций;
ступеней, элементами которых являются проступи и подступенки;
перил, состоящих из балясин и поручней.

Тетивы располагаются по бокам лестницы и прикрывают с торцов ступени, которые вставляются между опорными балками с последующей фиксацией. Проступи с подступенками, как бы, утапливаются в лестничной конструкции. Если говорить о косоуре, то ступени укладываются на него сверху. Тетив в составе лестницы не может быть более двух, а косоуров, в зависимости от ширины марша и его конструктивных особенностей, можно встретить от одного до трех или четырех (основных и промежуточных).

криволинейные, в том числе винтовые и с забежными ступенями;
маршевые – прямые, с промежуточными или поворотными площадками, а также без них.

Как производится расчет

высоту этажа между уровнями чистого пола;
длину площади, выделенную под установку лестницы;
габариты лестничного проема.

Полученный результат также округляется и принимается за основу в случае, если он удовлетворяет оптимальным размерам.

Длина лестницы

Если длина лестницы получается слишком большой, то ее делают поворотной на 90 или 180 градусов, дополняют промежуточными площадками или забежными ступенями.

Лестницы на второй этаж встречаются не только в коттеджах, но и в двухуровневых городских квартирах. Грамотная их установка во многом зависит от правильности определения размеров ступеней и уклона лестничного марша. Главное, определиться с месторасположением лестницы и сделать необходимый расчет.

Для двухэтажного дома или многоуровневой квартиры очень важно правильно выбрать лестницу на второй этаж. Статья рассказывает об основных типах лестниц в жилых домах, рассматривает основные материалы, из которых они изготавливаются, и дает краткие рекомендации по расчету количества и высоты ступенек.

Часто индивидуальный заказ лестничной конструкции является не прихотью хозяина, а конструктивной или стилевой необходимостью. Владельцы частных строений, уставшие от типовых квартир, строят загородные дома по нестандартным проектам, поэтому и лестницы приходится делать, исходя из конкретных размеров помещений.

Расчет деревянной лестницы на второй этаж – важные моменты

Расчет деревянной лестницы на второй этаж – важные моменты Любая стационарная лестница в доме должна соответствовать определенным стандартам, чтобы ее конструкция смогла обеспечить безопасность,

Любое многоуровневое помещение оснащено лестницей. Надо сказать, что данные элементы сооружались еще в далеком прошлом. Так, например, предписания о строительстве лестниц можно найти в древних египетских письменах. Сегодня строители имеют достаточно обширный практический опыт по сооружению этих малых архитектурных форм. Далее подробно разберем, как сделать лестницу на второй этаж. В статье будут приведены некоторые стандарты, а также рассказано о методах вычисления необходимых параметров.

Какие параметры входят в расчет?

Лестницу на второй этаж можно сделать различной формы. Однако в основе любого плана должны быть заложены оптимальные габариты марша. Правильно подобранные размеры создадут комфорт и удобство во время спуска и подъема. Разумеется, наиболее приемлемым вариантом можно считать просторную и пологую лестницу. Но, как правило, обстоятельства диктуют ряд ограничений по выбору основных параметров. К ним, в частности, следует отнести высоту, ширину и общее число ступеней, угол наклона, высоту подъема, вид конструкции и ее площадь в плане. Все эти параметры не могут определяться независимо друг от друга, поскольку являются взаимосвязанными элементами. Так, к примеру, площадь в плане задается углом наклона и высотой подъема.

Предельной высотой данного элемента принято считать 220 мм. В процессе проектирования обычной (несложной) лестницы из дерева на косоурах необходимо замерить высоту от пола на нижнем этаже до пола на верхнем. В далеком 1672 году инженер и архитектор из Франции Блондель предложил соотношение:

В нем за средний шаг принята величина S. Этот показатель находится в диапазоне 600-640 мм. Принимая это во внимание, приведенную выше формулу можно преобразовать в следующее неравенство:

Приемлемым с практической точки зрения нижний результат подъема ступени будет: a = 400 мм, h = 120 мм, уклон – 17 градусов. Если угол будет меньше, то конструкция примет форму пандуса (пологой наклонной площадки). Верхним оптимальным значением будет: a = 200 мм, h = 220 мм, уклон – 48 градусов. Но в этих пределах выходит не самая удобная конструкция. По такой лестнице передвигаться будет удобно только лицом к ступеням. Как известно, спуск более опасен, нежели подъем. Поэтому удобство передвижения необходимо оценивать по отношению к движению вниз.

Лестницу на второй этаж можно спроектировать разных размеров. Рассмотрим несколько вариантов. За высоту между этажами будет принято Н = 3050 мм. Далее необходимо определить подъем ступеней (h). Это делается разделением Н на вероятное их количество. Варианты могут быть следующими:

При 19 подъемах: h = H / n = 3050 / 19 = 160.5 мм.
При 18: h будет равно 3050 деленному на 18. Получится 169.4 мм.
При 17: h равно 3050 поделенному на 17. Результат получим 179.4 мм.

Затем берется линия хода: А = 5 м. Ее длина не должна быть меньше значения высоты между этажами (Н). В противном случае лестница получится крутой. В данном примере А (5000) > H (3050). При n = 18 a (проступь) = 5000 / (n – 1). Получаем в итоге 294 мм. (n – 1) – это действительное количество ступеней, уменьшенное на единицу. Почему именно такое значение? Этот становится понятно, если принять во внимание, что первая ступень расположена на уровне пола. Далее следует рассчитать размер шага по формуле Блонделя, приведенной выше: 169 x 2 + 294 = 632 (мм). Если вспомнить диапазон значений 600-640 мм, становится ясно, что параметр лежит в допустимых пределах для среднего шага человека. Так определяется высота подступенка и ширина проступи для комфортного движения. Однако этих данных недостаточно для установки безопасной и комфортной лестницы.

Линии хода и марша

При проектировании в расчет берется так называемая горизонтальная проекция предполагаемого передвижения человека по ступеням. Этот параметр показывает, проще говоря, линию хода (А). Она пролегает на расстоянии от 300 до 500 мм от внутренней границы лестницы. Этим усредненным размером определяют удобство пользования поручнем. Взрослые будут дальше от перил, а дети, соответственно, ближе. В ряде случаев данным размером пренебрегают. Например, при прямом марше. В этом случае грани ступеней будут параллельными. Если за ширину лестницы взять 1000 миллиметров, то А (линия хода) совпадет со средней линией марша. Если же размер больше указанного значения, то произойдет смещение. В частности, линия хода отодвинется к поручню. Далее следует взять отвес и мел. При помощи этих нехитрых инструментов нужно нанести предполагаемую линию (или несколько) хода. Чертить нужно на полу. Размер следует зафиксировать рулеткой и соотнести его затем с высотой лестницы. Если линия хода больше в 1.7 раза, то уклон будет 30 градусов. Затем значение А следует разделить на (n-1) относительно каждого предполагаемого варианта подъема ступеней.

Ширина марша

Чтобы построить лестницу на второй этаж так, чтобы по ней было удобно передвигаться, необходимо учесть ряд важных моментов. Одним из них считается ширина марша. Этот показатель определяется в соответствии с пропускной способностью конструкции. Другими словами, параметр устанавливает, сколько человек могут проходить за минуту в самом узком месте лестницы, и предусматривает комфортное передвижение взрослого человека. Строительные нормы для внутриквартирных конструкций определяют это значение min в 9000 мм. Этот размер равен расстоянию от внешнего края лестницы до стены или между перилами справа и слева. Для домов повышенной комфортности этот показатель находится в диапазоне 12 500-16 000 мм.

Угол подъема

В строительной практике данный показатель, как правило, находится в пределах 20-50 градусов. Оптимальным вариантом считается угол в 30-45˚. Выбор показателя определяет запас по расстоянию (критическую высоту) не меньше 2000 мм от любой из ступеней до потолка либо какого-нибудь выступающего элемента сооружения (парапета, балки и т. д.).

Изготовление лестниц на второй этаж осуществляется в соответствии с общепринятыми нормами. Пригласительные ступени имеют следующие размеры: H 220x400x1400, R 200 и H 220x400x1200, R200. Выпускаются элементы с галтелью (плинтусом) R 12.5. Расчет забежной треугольной ступени осуществляется аналогично прямоугольной. Впоследствии из нее вырезают нужную форму. Рекомендуется заказывать прямоугольные элементы, поскольку стоимость будет та же, а обрезки могут пригодиться. Крупные ступени можно изготавливать из мебельного щита, имеющего размеры 38х1000х1000, 38х1200х1200, 38х1100х1100, 38х700х1500, 38х500х1500, 38х500х2000, 38х400х2000 миллиметров. Их же используют для обустройства лестничных площадок. Подступенки производятся толщиной в 18 мм. Ширина элементов – 120 или 180 мм. Длина может быть от 900 до 1400 мм. Облицовочная доска имеет толщину в 18 мм. Размеры этих элементов: 350х3500, 350х3000, 350х2500, 350х2000, 350х1500, 350 х 1000, 300 х 2000, 200 х 2000 мм. Для сооружения лестницы необходим брус сечением 100*100 или 80*80 мм. Выпускаются детали длиной 3000, 2500, 2000, 1200 мм.

Делаем лестницу на второй этаж

В первую очередь следует составить чертеж. На нем необходимо указать все размеры предполагаемой конструкции. Перед тем как сделать лестницу на второй этаж, следует произвести замеры. Логично, что за высоту конструкции нужно взять расстояние между этажами. Чтобы правильно рассчитать лестницу на второй этаж, необходимо прикинуть количество ступеней. У этих элементов различается горизонтальная плоскость (проступь) и вертикальная (подступенок). Последняя – это высота подъема. Элементы могут быть как с подступенком, так и без него. Рассчитать лестницу на второй этаж в целом несложно. Начать лучше с вычисления оптимальной высоты ступеней. Как показывает практика, наиболее приемлемый размер находится в диапазоне 150-200 мм. Можно, к примеру, взять последнее значение. Предположим, высота между этажами – 2700 мм. Разделим ее на 200. В результате получим 13 ступеней. Согласно СНиП для общественных и жилых помещений устанавливается ширина проступи в 30, а высота посдтупенок – в 14,8 см.

Проектирование

Прежде чем изготовить лестницу на второй этаж, следует разместить конструкцию на полу. Это делается для того, чтобы стало понятно, как она установится в помещении. За ширину проступи принимают 250 мм (размер может быть любой из диапазона 250-300 мм). Эту величину умножают на 13 ступеней. Размер проекции в итоге получится 3250 мм. В последнюю очередь, перед тем, как сделать лестницу на второй этаж, вычисляется ее длина. Для этого следует воспользоваться теоремой Пифагора. Высота будет соответствовать корню квадратному из сложенных квадратов катетов в прямоугольном треугольнике. В итоге получим 3260 мм.

Так как мы строим лестницу на второй этаж с таким расчетом, чтобы передвигаться по ней было удобно всем членам семьи, следует со всей тщательностью подойти к созданию всех ее элементов. Для косоуров нужен будет брус сечения 140*60 мм. 13 ступеней делаются из досок, толщина которых составляет 30-40 мм. Подступенки будут тоньше. Для них подойдут доски, толщина которых около 25-30 мм. В соответствии с размерами комнаты определяется длина ступени. Обустраивая лестничный марш, необходимо учесть, что на площадке с шириной меньше метра могут возникнуть некоторые неудобства во время сборки и последующей эксплуатации.

Подготовка

Перед тем как сделать лестницу на второй этаж, рекомендуется еще раз внимательно проверить все размеры, наличие необходимых элементов и инструментов. Все детали непосредственно перед началом работы следует зачистить шкуркой. Торцевым поверхностям следует уделить особое внимание. Соединение деталей будет осуществляться нержавеющими шурупами. Перед стыковкой следует промазывать поверхности деталей клеем ПВА либо “Бустилатом”. После сборки элементы покрывают морилкой. Дождавшись ее высыхания, следует покрыть детали водостойким прозрачным лаком в несколько слоев. Олифу рекомендовано наносить до того, как начнется сборка. Для защиты элементов от пропитки и лака следует их заклеить малярным скотчем. Для проектирования и сборки рекомендуется советоваться с опытным мастером, так как сделать лестницу на второй этаж, не имея некоторых навыков, будет достаточно проблематично.

Оригинальное решение

Достаточно популярны в последнее время винтовые лестницы на второй этаж. В целом эта конструкция может занимать не больше двух квадратных метров. Если сравнить размер со стандартной маршевой лестницей, то экономия пространства весьма ощутима. Для комфортного передвижения, однако, в любом случае необходимо определить оптимальную ширину ступеней и высоту подъема. Винтовые лестницы на второй этаж считаются достаточно экономичными. Поскольку они занимают не так много места, как маршевые, и имеют свои особенности, материала на их сооружение требуется в несколько раз меньше.

Оптимальные размеры

Для комфортного передвижения ширина конструкции должна быть в пределах 0.8-0.9 м. За высоту можно взять 3 метра. В конструкции должна быть предусмотрена центральная опора. Ее диаметр – 0.2 м. С чего начать вычисления? В первую очередь следует рассчитать диаметр лестницы. Как это сделать? Размер соответствует сумме ширины пролета, увеличенной вдвое, и диаметра срединной (центральной) стойки. В цифрах это выглядит так: 0.9 х 2 + 0,2. Получается 2 м. Поднимаясь по лестнице, человек, как правило, держится приблизительно по центру пролета. Другими словами, это линия, проходящая по середине ступеней. Далее следует вычислить радиус подъема. В цифрах это выглядит следующим образом: 0.45 + 0,1. Искомый размер находится путем сложения 1/2 длины ступени и радиуса опоры. Получаем в итоге 0.55 м. Для винтовой лестницы оптимальной будет небольшая глубина проступи у срединной опоры, увеличивающаяся по направлению от центра. Для вычислений следует взять усредненное значение. Оно будет равняться 22 см. У лестницы может быть несколько витков, нужно рассчитать количество ступеней на каждый из них. Для этого длина траектории перемещения человека делится на усредненную ширину элемента. Это делается с помощью формулы нахождения длины окружности – L = 2 πr. В цифрах это выглядит так: 2 х 3,14 х 0,55: 0,22. Полученный результат – 15.7 – следует округлить в меньшую сторону – до 15. Таково число ступеней лестницы.

Как сделать конструкцию эргономичной?

У каждого витка лестницы должна быть соответствующая высота, причем рассчитанная так, чтобы при подъеме никто не ударялся головой о верхние ступени. Если взять средний рост человека 180 см, к этому числу необходимо прибавить порядка 15-20 см (“для спокойствия”). Так получим 195 см, к примеру. Это расстояние между 1-й и последней ступенью витка. Эти 195 см следует поделить на количество элементов. Их, как мы выяснили, будет 15. Таким образом, получаем 13 см. Это высота 1 ступени. Теперь вычислим количество элементов конкретно для этой конструкции. Общая высота лестницы делится на размер элемента: 300: 13. В итоге получаем 23.07. Данное значение следует округлить. Получается в результате 23 шт. Можно уточнить высоту ступени, осуществив расчет наоборот: 300: 23. Итог – немного больше 13 см. Таким образом, конструкция имеет общую длину 300 см, высоту ступени – чуть более 13 см. Количество элементов при этом – 23 шт. Можно приобрести заготовки ступеней. Размеры элементов, как правило, 30*110 и 40*80 см. Толщина их – 40 мм. Из заготовок можно выкроить различные ступени в виде трапеции, придать им необходимую форму и округлость.

Как сделать лестницу на второй этаж? Расчет и проектирование лестницы на второй этаж

Как правильно размерить и рассчитать деревянную лестницу на второй этаж?

Стационарная лестница, установленная в частном доме или в квартире, должна соответствовать определенным стандартам. Только в этом случае она будет безопасной, а также обеспечит комфортные условия перемещения по ней. Для этого следует правильно выполнить расчет лестницы на второй этаж, который практически ничем не отличается от расчета бетонной или металлической конструкции. Точность расчета лестницы на второй этаж зависит от большого количества факторов: личный опыт и знания мастера, умение ориентироваться в нормативах, указанных в ГОСТах и СНиПах.

Только правильно рассчитанная и грамотно спроектированная лестничная конструкция будет в полной мере соответствовать всем стандартам. Такая лестница будет безопасной в использовании, надежной и комфортной при спуске или подъеме.

Основные параметры, используемые для расчета деревянной лестницы

Перед тем, как размерить деревянную конструкцию, следует определить список параметров, которые повлияют на проектировку лестницы. Некоторые величины можно вычислить с помощью обыкновенного метра или посмотреть в таблице со стандартными показателями. Другие величины требуют самостоятельного вычисления.

Если вы думаете, , то следует обратить внимание на следующие характеристики:

Высота проема. Под этим понятием подразумевается высота от пола до потолка, измеренная по прямой вертикальной линии.
Длина проема. Этот показатель измеряется по диагональной линии, начиная от края проема и до расположения первой ступеньки.
Общее число ступенек.
Ширина шага.
Ширина лестницы. Оптимальным размером, по мнению специалистов, считается ширина, равная 100 сантиметрам. При необходимости, ее можно уменьшить, но она не должна составлять менее 80 сантиметров.
Глубина проступи. Иначе говоря, это ширина ступеньки, куда человек будет ставить ногу во время спуска или подъема. В среднем значение должно составлять от 23 до 28 сантиметров.
Высота подступенка или высота ступени. Оптимальный размер от 17 до 22 сантиметров. Это расстояние измеряется между двумя смежными проступями.
Высота поручней должна составлять от 90 до 100 сантиметров. Этот размер подходит для комфортного передвижения по лестнице.
Толщина ступеней напрямую зависит от используемого типа древесины.

Как правильно размерить деревянную конструкцию

Перед началом работы следует выбрать место, где будет располагаться конструкция. После этого можно приступать к выполнению необходимых замеров.

Итак, следует определить:

Высоту между уровнями пола.
Длину участка, который был выделен под строительство лестничной конструкции.
Габариты лестничного проема.

Помните, что данные параметры зависят от выбранного типа лестничной конструкции. Если проем и площадь, отведенная для лестничной конструкции слишком мала, то следует отдать предпочтение винтовым моделям. Самыми простыми считаются лестницы с одним маршем на косоурах. На их примере рассмотрим, как правильно размерить деревянную конструкцию самостоятельно.

Расчет количества ступеней для лестницы на второй этаж

На самом начальном этапе выполняется расчет количества, а также размеров ступенек. За высоту лестницы берется расстояние между двумя этажами. При подсчете количества ступеней высота лестницы делится на размер подступенка.

Расчет лестницы на второй этаж

По мнению специалистов, высота подступенка должна находиться в пределах от 15 до 18 сантиметров. При необходимости, данный размер можно уменьшит до 12 сантиметров или увеличить до 20 сантиметров. Если в результате деления получается дробное значение, то его следует округлить. Полученный результат и будет отражать то количество ступенек, которое необходимо для возведения лестницы на второй этаж.

Как правильно размерить деревянную конструкцию

Помните, один марш не должен иметь меньше трех или больше восемнадцати ступенек. Если получилось большее число ступеней, то их следует разделить на несколько маршей, а между ними сделать поворотные или промежуточные площадки.

Для того, что бы шаг человека, движущегося по лестнице, не сбивался, глубина и высота ступенек должна быть одинаковой на протяжении всего марша.

Расчет высоты ступеней по ГОСТу

Какие параметры следует учитывать, выполняя расчет лестницы на второй этаж

Расчет длины лестницы на второй этаж

Расчет лестницы на второй этаж, а именно ее длины, выполняется на основе очень простого способа. Для этого надо взять подсчитанное раньше количество ступенек в марше. Отнять от этого значения одну ступеньку. Понадобится так же глубина ступени. Эти два параметра следует перемножить.

Как правильно размерить деревянную конструкцию с ограждением

В том случае, если получается слишком большая длина лестничной конструкции, то ее следует развернуть на 90 или на 180 градусов. Дополнить конструкцию можно забежными ступеньками или промежуточными площадками.

Лестница на второй этаж с разворотом

Перед тем, как правильно размерить деревянную конструкцию, помните, что большое значение на расчеты оказывает высота просвета. Она определяется путем измерения пространства между горизонтальной плоскостью ступени и нижней потолочной частью.

Этот параметр должен быть более 190 или 200 сантиметров. Только в таком случае поднимающийся высокий человек не будет травмирован во время движения.

Фото удобной и безопасной лестницы на второй этаж

Помните, выполнять расчет лестницы на второй этаж нужно аккуратно и внимательно. Отнестись к этой работе следует со всей ответственностью.

Все элементы лестницы, которые надо рассчитать

Если вы не знаете, как правильно размерить деревянную конструкцию, следует обратиться за помощью к профессионалам. Только тщательное соблюдение всех технологических аспектов монтажа и проектирования позволят получить оптимальные условия для ее дальнейшей эксплуатации.

Фото красивой лестницы на второй этаж

Обратившись за помощью к профессионалам, клиенты гарантировано получат качественную и надежную лестницу. Передвигаться по которой будет не только удобно, но и безопасно.

Особенности правильного расчета и замера лестничной конструкции на второй этаж

Правильный расчет и замер всех элементов лестничной конструкции на второй этаж гарантирует ее дальнейшую безопасность во время эксплуатации. Для работы
