"На пороге преисподней": Кольская сверхглубокая скважина (7 фото). Легендарная кольская сверхглубокая

На глубине 410-660 километров под поверхностью Земли океан архейского периода. Подобные открытия были бы невозможны без методов сверхглубинного бурения, разработанных и применявшихся в Советском Союзе. Один из артефактов тех времен - Кольская сверхглубокая скважина (СГ-3), которая даже через 24 года с момента прекращения бурения остается глубочайшей в мире. Зачем ее пробурили и какие открытия она помогла совершить, рассказывает «Лента.ру».

Пионерами сверхглубокого бурения выступили американцы. Правда, на просторах океана: в пилотном проекте они задействовали судно Glomar Challenger, сконструированное как раз для этих целей. Тем временем в Советском Союзе активно разрабатывали соответствующую теоретическую базу.

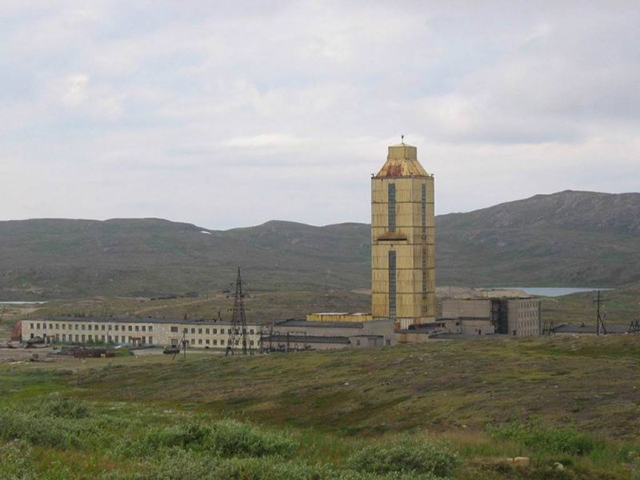

В мае 1970 года на севере Мурманской области в 10 километрах от города Заполярного началось бурение Кольской сверхглубокой скважины. Как и полагалось, это приурочили к столетию со дня рождения Ленина. В отличие от других сверхглубоких скважин, СГ-3 бурили исключительно для научных целей и даже организовали специальную геологоразведочную экспедицию.

Место бурения выбрали уникальное: именно на Балтийском щите в районе Кольского полуострова на поверхность выходят древние породы. Возраст многих из них достигает трех миллиардов лет (самой нашей планете - 4,5 миллиарда лет). Кроме того, тут Печенга-Имандра-Варзугский рифтогенный прогиб - вдавленная в древние породы чашеподобная структура, происхождение которой объясняют глубинным разломом.

Ученым понадобилось четыре года, чтобы пробурить скважину на глубину 7263 метра. Пока ничего необычного не делалось: применялась та же установка, что и при добыче нефти с газом. Потом скважина простояла без дела целый год: установку модифицировали для турбинного бурения. После апгрейда удавалось бурить примерно по 60 метров в месяц.

Глубина в семь километров преподнесла сюрпризы: чередование твердых и не очень плотных пород. Участились аварии, а в стволе скважины возникло множество каверн. Бурение продолжалось до 1983 года, когда глубина СГ-3 достигла 12 километров. После этого ученые собрали большую конференцию и рассказали о своих успехах.

Однако из-за неаккуратного обращения с буром в шахте осталась секция длиной пять километров. Несколько месяцев ее пытались достать, но не преуспели. Было принято решение вновь начать бурение с глубины семь километров. В силу сложности операции бурили не только основной ствол, но и четыре дополнительных. На то, чтобы восстановить утраченные метры, ушло целых шесть лет: в 1990-м скважина достигла глубины 12262 метра, став самой глубокой в мире.

Спустя два года бурение было остановлено, впоследствии скважину законсервировали, а фактически - забросили.

Тем не менее на Кольской сверхглубокой скважине совершили немало открытий. Инженеры создали целую систему сверхглубокого бурения. Сложность заключалась не только в глубине, но и в высоких температурах (вплоть до 200 градусов Цельсия) из-за интенсивности работы буров.

Ученые не просто продвигались вглубь Земли, но и поднимали образцы пород и керны для анализа. Кстати, именно они изучали лунный грунт и выяснили, что по составу он почти полностью соответствует породам, извлеченным из Кольской скважины с глубины около трех километров.

На глубине свыше девяти километров вышли на залежи полезных ископаемых, в том числе и золота: в оливиновом слое его целых 78 граммов на тонну. И это не так мало - добычу золота считают возможной при 34 граммах на тонну. Приятным сюрпризом для ученых, а также для близлежащего комбината, стало обнаружение нового рудного горизонта из медно-никелевых руд.

Помимо всего прочего, исследователи узнали, что граниты не переходят в суперпрочный базальтовый слой: на деле за ним располагались архейские гнейсы, которые традиционно относят к трещиноватым породам. Это произвело своего рода революцию в геолого-геофизической науке и полностью изменило традиционные представления о недрах Земли.

Еще один приятный сюрприз - открытие на глубине 9-12 километров высокопористых трещиноватых пород, насыщенных сильно минерализованными водами. По предположению ученых, именно они ответственны за образование руд, но прежде считалось, что это происходит лишь на гораздо меньших глубинах.

Помимо всего прочего, выяснилось, что температура недр немного выше, чем предполагалось: на глубине шести километров был получен температурный градиент в 20 градусов Цельсия на километр вместо 16 ожидавшихся. Было установлено радиогенное происхождение теплового потока, что также не согласовывалось с прежними гипотезами.

В глубинных слоях возрастом больше 2,8 миллиарда лет ученые нашли 14 видов окаменевших микроорганизмов. Это позволило сдвинуть время возникновения жизни на планете на полтора миллиарда лет назад. Также исследователи выяснили, что на глубинах нет осадочных пород и есть метан, навсегда похоронив теорию биологического происхождения углеводородов.

Сегодня научные изыскания человечества добрались до рубежей Солнечной системы: мы высаживали космические аппараты на планеты, их спутники, астероиды, кометы, отправили миссии к поясу Койпера и пересекли границу гелиопаузы. С помощью телескопов мы видим события, происходившие 13 миллиардов лет назад - когда Вселенной исполнилось всего несколько сотен миллионов лет. На фоне этого интересно оценить, насколько хорошо мы знаем нашу Землю. Лучший способ узнать ее внутреннее строение - пробурить скважину: чем глубже, тем лучше. Самая глубокая скважина на Земле - Кольская сверхглубокая, или СГ-3. В 1990 году ее глубина достигла 12 километров 262 метров. Если сравнить эту цифру с радиусом нашей планеты, то окажется, что это всего 0,2 процента пути до центра Земли. Но даже этого оказалось достаточно, чтобы перевернуть представления о строении земной коры.

Если вы представляете себе скважину как шахту, по которой можно спускаться на лифте в самые недра земли или хотя бы на пару километров, то это совсем не так. Диаметр бурового инструмента, с помощью которого инженеры создавали скважину, составлял всего 21,4 сантиметра. Верхний двухкилометровый отрезок скважины немного шире - его расширяли до 39,4 сантиметра, но все равно человеку туда никак не попасть. Чтобы представить себе пропорции скважины, лучшей аналогией будет 57-метровая швейная игла с диаметром в 1 миллиметр, немного утолщенная с одного конца.

Схема скважины

Но и это представление будет упрощенным. За время бурения на скважине происходило несколько аварий - часть буровой колонны при этом оказывалась под землей без возможности ее извлечь. Поэтому несколько раз скважину начинали проходить заново, с отметок в семь и девять километров. Есть четыре крупных ответвления и около десятка мелких. У основных ответвлений разная предельная глубина: два из них пересекают отметку в 12 километров, еще два не доходят до нее всего на 200-400 метров. Заметим, что глубина Марианской впадины на километр меньше - 10 994 метра относительно уровня моря.

Горизонтальная (слева) и вертикальная проекции траекторий СГ-3

Ю.Н. Яковлев et al. / Вестник Кольского научного центра РАН, 2014

Более того, было бы ошибкой воспринимать скважину как отвесную линию. Из-за того что на разных глубинах породы обладают разными механическими свойствами, бур в ходе работы отклонялся к менее плотным областям. Поэтому в большом масштабе профиль Кольской сверхглубокой выглядит как немного изогнутая проволока с несколькими ответвлениями.

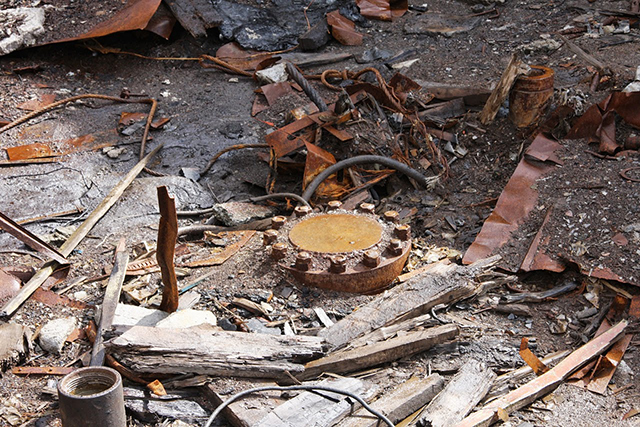

Подойдя к скважине сегодня, мы увидим лишь верхнюю часть - металлический люк, привинченный к устью двенадцатью массивными болтами. Надпись на нем сделана с ошибкой, правильная глубина - 12 262 метра.

Как бурили сверхглубокую скважину?

Для начала необходимо отметить, что СГ-3 изначально задумывалась именно для научных целей. Исследователи выбрали для бурения место, где на поверхность земли выходили древние породы - возрастом до трех миллиардов лет. Один из аргументов при разведке состоял в том, что молодые осадочные породы были хорошо изучены при добыче нефти, а глубоко в древние слои никто еще не бурил. Кроме того, здесь находились и крупные медно-никелевые месторождения, разведка которых была бы полезным дополнением к научной миссии скважины.

Бурение началось в 1970 году. Первая часть скважины была пробурена серийной установкой «Уралмаш-4Э» - ее обычно использовали для бурения нефтяных скважин. Модификация установки позволила достичь глубины 7 километров 263 метра. На это ушло четыре года. Затем установку сменили на «Уралмаш-15000», названную так в честь запланированной глубины скважины - 15 километров. Новая буровая была разработана специально для Кольской сверхглубокой: бурение на таких больших глубинах требовало серьезной доработки техники и материалов. К примеру, один только вес буровой колонны при 15-километровой глубине достигал 200 тонн. Сама установка могла поднимать груз вплоть до 400 тонн.

Буровая колонна состоит из труб, соединенных между собой. С ее помощью инженеры опускают на дно скважины инструмент для бурения, и она же обеспечивает его работу. На конце колонны устанавливали специальные 46-метровые турбобуры, приводимые в движение потоком воды с поверхности. Они позволяли вращать дробящий породу инструмент отдельно от всей колонны.

Коронки, с помощью которых буровая колонна вгрызалась в гранит, вызывают ассоциации с футуристическими деталями от робота - несколько вращающихся шипастых дисков, соединенных с турбиной сверху. Одной такой коронки хватало всего на четыре часа работы - это примерно соответствует проходу на 7-10 метров, после чего всю буровую колонну нужно поднимать, разбирать и затем опускать заново. Постоянные спуски и подъемы сами по себе занимали до 8 часов.

Даже трубы для колонны в Кольской сверхглубокой пришлось использовать необычные. На глубине постепенно растут температура и давление, и, как рассказывают инженеры, при температурах свыше 150-160 градусов сталь серийных труб размягчается и хуже держит многотонные нагрузки - из-за этого возрастает вероятность опасных деформаций и обрыва колонны. Поэтому разработчики выбрали более легкие и термостойкие алюминиевые сплавы. Каждая из труб имела длину около 33 метров и диаметр около 20 сантиметров - немного уже самой скважины.

Однако даже специально разработанные материалы не выдерживали условий бурения. После первого семикилометрового отрезка на дальнейшее бурение до отметки 12 000 метров ушло почти десять лет и более 50 километров труб. Инженеры столкнулись с тем, что ниже семи километров породы стали менее плотными и трещиноватыми - вязкими для бура. Кроме того, ствол самой скважины исказил форму и стал эллиптичным. В результате несколько раз колонна обрывалась, и, не имея возможности поднять ее обратно, инженеры вынуждены были бетонировать ответвление скважины и проходить ствол заново, теряя годы работы.

Одна из таких крупных аварий заставила буровиков в 1984 году забетонировать ответвление скважины, достигшее глубины 12 066 метров. Бурение пришлось начать заново с 7-километровой отметки. Этому предшествовала пауза в работе со скважиной - в тот момент существование СГ-3 рассекретили, а в Москве прошел международный геологический конгресс Геоэкспо, делегаты которого посетили объект.

Как рассказывают очевидцы аварии, после возобновления работ колонна пробурила скважину еще на девять метров вниз. После четырех часов бурения рабочие приготовились поднимать колонну обратно, но она «не пошла». Буровики решили, что труба где-то «прилипла» к стенкам скважины, и увеличили мощность на подъем. Нагрузка резко уменьшилась. Постепенно разбирая колонну на 33-метровые свечки, рабочие добрались до очередного отрезка, заканчивающегося неровным нижним краем: турбобур и еще пять километров труб остались в скважине, поднять их не удалось.

Вновь достигнуть 12-километровой отметки буровикам удалось лишь к 1990 году, тогда же был установлен и рекорд погружения - 12 262 метра. Затем произошла новая авария, а с 1994 года работы на скважине были остановлены.

Научная миссия сверхглубокой

Картина сейсмических испытаний на СГ-3

«Кольская сверхглубокая» Министерство геологии СССР, издательство «Недра», 1984

Скважину исследовали целым набором геологических и геофизических методов, начиная от сбора керна (столбика пород, соответствующих заданным глубинам) и заканчивая радиационными и сейсмологическими измерениями. К примеру, керн забирали с помощью керноприемников со специальными бурами - они похожи на трубы с зазубренными краями. В центре этих труб 6-7 сантиметровые отверстия, куда попадает порода.

Но даже с этой, казалось бы, простой (за исключением потребности поднимать этот керн с многокилометровой глубины) методикой возникали сложности. Из-за бурового раствора, - того самого, что приводил в движение бур, - керн напитывался жидкостью и изменял свои свойства. Кроме того, условия в глубине и на поверхности земли сильно различаются - образцы растрескивались от перепада давления.

На разных глубинах выход керна сильно отличался. Если на пяти километрах со 100-метрового отрезка можно было рассчитывать на 30 сантиметров керна, то при глубинах свыше девяти километров вместо столбика пород геологи получали набор шайб из плотной породы.

Микрофотография пород, поднятых с глубины 8028 метра

«Кольская сверхглубокая» Министерство геологии СССР, издательство «Недра», 1984

Исследования материала, поднятого из скважины, позволили сделать несколько важных выводов. Во-первых, строение земной коры нельзя упрощать до композиции из нескольких слоев. На это раньше указывали сейсмологические данные - геофизики видели волны, которые казались отраженными от гладкой границы. Исследования на СГ-3 показали, что такая видимость может возникнуть и при сложном распределении пород.

Это предположение сказалось на проектировании скважины - ученые ожидали, что на глубине семи километров ствол войдет в базальтовые породы, однако они не встретились и на 12-километровой отметке. Зато вместо базальта геологи обнаружили породы, обладавшие большим количеством трещин и низкой плотностью, чего совсем нельзя было ожидать от многокилометровой глубины. Больше того, в трещинах нашлись следы подземных вод - высказывались даже предположения, что они образованы прямой реакцией кислорода и водорода в толще Земли.

Среди научных результатов нашлись и прикладные - так, на небольших глубинах геологи нашли горизонт медно-никелевых руд, пригодных к добыче. А на глубине 9,5 километра обнаружился слой геохимической аномалии золота - в породе присутствовали микрометровые зерна самородного золота. Концентрации доходили до грамма на тонну породы. Впрочем, вряд ли добыча с такой глубины будет когда-нибудь рентабельна. Но само существование и свойства золотоносного слоя позволили уточнить модели эволюции минералов - петрогенеза.

Отдельно следует рассказать об исследованиях температурных градиентов и радиации. Для такого рода экспериментов используются внутрискважинные приборы, опускаемые на проводах-тросах. Большой проблемой было обеспечить их синхронность с наземным оборудованием, а также обеспечить работу на больших глубинах. К примеру, трудности возникали с тем, что тросы при длине в 12 километров растягивались примерно на 20 метров, что могло сильно снизить точность данных. Чтобы этого избежать, геофизикам пришлось создавать новые методы маркировки расстояний.

Большинство серийных приборов не было рассчитано на работу в суровых условиях нижних ярусов скважины. Поэтому для исследований на больших глубинах ученые применяли оборудование, разработанное специально для Кольской сверхглубокой.

Важнейший результат геотермических исследований - гораздо более высокие температурные градиенты, нежели ожидалось увидеть. Вблизи поверхности скорость роста температуры составляла 11 градусов на километр, до глубины двух километров - 14 градусов на километр. В интервале от 2,2 до 7,5 километра температура росла со скоростью, приближающейся к 24 градусам на километр, хотя существующие модели предсказывали величину в полтора раза меньшую. В результате уже на пятикилометровой глубине приборы фиксировали температуру в 70 градусов Цельсия, а к 12 километрам это значение достигло 220 градусов Цельсия.

Кольская сверхглубокая оказалась непохожей на другие скважины - к примеру, при анализе тепловыделения пород Украинского кристаллического щита и батолитов Сьерра-Невады геологи показали, что с глубиной тепловыделение падает. В СГ-3 оно наоборот росло. Более того, измерения показали, что основным источником тепла, обеспечивающим 45-55 процентов теплового потока, является распад радиоактивных элементов.

Несмотря на то что глубина залегания скважины кажется колоссальной, она не доходит и до трети толщины земной коры в Балтийском щите. Геологи оценивают, что подошва земной коры в этой области проходит примерно в 40 километрах под землей. Поэтому даже если бы СГ-3 достигла запланированной 15-километровой отсечки, до мантии мы бы все равно не добрались.

Такую амбициозную задачу ставили перед собой американские ученые, разрабатывая проект «Мохол». Геологи планировали достигнуть границы Мохоровичича - подземной области, где наблюдается резкая смена скорости распространения звуковых волн. Считается, что она связана с границей между корой и мантией. Стоит отметить, что буровики выбрали в качестве места для скважины дно океана вблизи острова Гуадалупе - расстояние до границы составляло всего несколько километров. Однако глубина самого океана достигала здесь 3,5 километра, что существенно осложняло буровые работы. Первые испытания в 1960-х годах позволили геологам пробурить скважины лишь на 183 метра.

Недавно стало известно о планах воскресить проект глубокого океанического бурения с помощью исследовательского бурового судна JOIDES Resolution. В качестве новой цели геологи выбрали точку в Индийском океане, неподалеку от Африки. Глубина залегания границы Мохоровичича там составляет лишь около 2,5 километра. В декабре 2015-го - январе 2016 года геологам удалось пробурить скважину глубиной в 789 метров - пятую по величине в мире из подводных скважин. Но эта величина - лишь половина от требовавшейся на первом этапе. Впрочем, команда планирует вернуться и завершить начатое.

***

0,2 процента длины пути к центру Земли - не такая уж впечатляющая величина по сравнению с масштабами космических путешествий. Однако следует учитывать, что и граница Солнечной системы не проходит по орбите Нептуна (или даже поясу Койпера). Гравитация Солнца преобладает над звездной вплоть до расстояний в два световых года от светила. Так что если аккуратно все посчитать, то окажется, что и «Вояджер-2» пролетел лишь десятую долю процента длины пути до окраин нашей системы.

Поэтому не стоит расстраиваться тем, как плохо мы знаем «внутренности» собственной планеты. У геологов есть свои телескопы - сейсмические исследования - и свои амбициозные планы по покорению недр. И если астрономы уже успели прикоснуться к солидной части небесных тел в Солнечной системе, то у геологов все самое интересное еще впереди.

Владимир Королёв

В одной из научных передач приводили простой пример, позволяющий осознать, насколько огромна наша планета. Представьте себе большой воздушный шар. Это и есть вся планета. А тончайшие стенки – это зона, на которое есть жизнь. А люди освоили фактически только один слой атомов, окружающий этот стенки.

Но человечество постоянно стремится расширять свое знание о планете и происходящих ней процессах. Мы запускаем космические корабли и спутники, стоим подводные лодки, но сложнее всего узнать, что же находится у нас под ногами, внутри земли.

Относительное понимание приносят скважины. С их помощью можно узнать состав пород, изучить изменения физических условий, а также провести разведку полезных ископаемых. И больше всего информации, конечно же принесет самая глубокая скважина в мире. Вопрос только в том, где именно она находится. В этом мы сегодня и постараемся разобраться.

ОР-11

Не удивительно, что самая длинная скважина была сделана совсем недавно, в 2011 году. Добиться этого результата позволили новые, более совершенные технологии, прочные и надежные материалы, точные методики расчета.

Наверняка вам будет приятно узнать, что она находится в России, и была пробурена в рамках проекта «Сахалин-1». Все работы потребовали всего 60 дней, что намного превосходит результаты предыдущих изысканий.

Общая длина это рекордной скважины составляет 12 километров 345 метров, что пока остается непревзойденным рекордом. Ещё одно достижение – максимальная протяженность горизонтального ствола, составляющая 11 километров 475 метров. Пока никто не смог превзойти этот результат. Но это пока.

BD-04А

Эта нефтяная скважина в Катаре известна благодаря рекордной на то время глубине. Её полная длина составляет 12 километров 289 метров, из которых 10 902 метра – горизонтальный ствол. Построена она, кстати, в 2008 году, и целых три года удерживала рекорд.

Но известна эта глубокая скважина не только впечатляющими размерами, но и весьма печальным фактом. Она была построена рядом с нефтяным шельфом для проведения георазведки, а в 2010 году на ней произошла серьезная авария.

Так скважина выглядит сейчас

Пробуренная ещё во время СССР, Кольская сверхглубокая скважина в 2008 году потеряла звание лидера. Но все равно, она остается одним из наиболее известных объектов такого типа и продолжает удерживать призовое третье место.

Работы по подготовке к бурению были начаты ещё в 1970 года. Планировалось, что эта скважина станет самой глубокой на Земле, достигнув отметки в 15 километров. Правда, достичь такого результата так и не получилось. В 1992 году работы были приостановлены, когда глубина достигла впечатляющего значения в 12 километров 262 метра. Дальнейшие изыскания пришлось прекратить из-за отсутствия финансирования и поддержки государства.

С её помощью удалось получить массу интересных научных данных, глубже понять строение земной коры. Это как раз не удивительно, ведь проект был изначально полностью научным, не связанным с геологической разведкой или изучением месторождений полезных ископаемых.

Кстати, именно с Кольской сверхглубокой скважиной связана популярная легенда о «колодце в ад». Рассказывают, что дойдя до отметки в 11 километров, ученые услышали ужасающие крики. И вскоре после этого бур сломался. По легенде, это свидетельствует о существовании ада под землей, в котором мучаются грешники. Именно их крики и были услышаны учеными.

Правда, легенда не выдерживает никакой критики. Хотя бы потому, что ни одна акустическая аппаратура не смогла бы работать при давлении и температуре на этих отметках. Но, с другой стороны, довольно интересно рассуждать о том, что самая глубокая буровая скважина сможет достичь если не ада, то каких-нибудь других легендарных и мифических мест.

Пока же они всего лишь помогают ученым лучше понимать, как живет наша планета. И хотя до путешествия к центру земли ещё очень далеко, люди явно к этому стремятся.

Знаменитая заброшенная скважина расположена в Мурманской области в Печенгском рудном районе, который известен медно-никелевыми месторождениями. Ближайший населенный пункт – город Заполярный, который находится в 10 км от СГ-3.

Кольская сверхглубокая – фото из космоса

По сей день кольская скважина является самой глубокой в мире. Ее глубина составляет рекордных 12 262 м, диаметр на поверхности 92 см, а на максимальной глубине – 21,5 см. Главная задача скважины СГ-3 это не поиск полезных ископаемых или добыча нефти, в отличие от других сверхглубоких скважин, а исключительно научно-исследовательская деятельность.

Конечно выбор этого труднодоступного места с суровым климатом не случаен. Прежде была организована специальная геологическая экспедиция, которая и указала именно эту точку для постройки всего бурильного сооружения и последующего бурения скважины. Вся территория полуострова имеет много населенных пунктов с весьма странными названиями: Новый Титан, Никель, Слюда, Апатиты, Магнетиты и т.д. Но на самом деле в этом ничего странного нет, потому что полуостров просто огромный склад полезных ископаемых. Немаловажным из выводов экспедиции было и то, что с течением миллионов лет, разрушительного воздействия воды, ветра и льда поверхность Балтийского щита будто бы больше “оголилась” до старейших земных образований, которые обычно упрятаны в других районах, вследствие более мягкого климата и меньшего воздействия эрозии. Т.е. именно в этом месте у бурильщиков было преимущество в 5-8 км в сравнении со срезом земной коры на континенте. Поэтому если здесь пробурить скважину глубиной 15 км, то это сравнимо с 20-23 км на континенте.

Поверхностные слои земной коры к тому времени были очень хорошо изучены при бурении нефтяных скважин и добыче нефти. И для добычи ископаемых достаточно было скважин около 2000-3000 м. Но у СГ-3 была совсем другая и очень тяжелая задача – достигнуть глубины в 15 000 м. Неспроста она сравнивалась с подготовкой и полетом в космос по уровню технического оснащения. А как оказалось сходство и не только в этом. Ну об этом чуть позже. Устроиться на работу в то время на скважину было очень не просто, туда отбирали только самых лучших инженеров и рабочих. Каждый из них получал квартиру и очень достойную зарплату, примерно в восемь раз больше, чем специалисты в центральной части союза.

Д.Губерман и академик Тимофеев обсуждают перспективы бурения

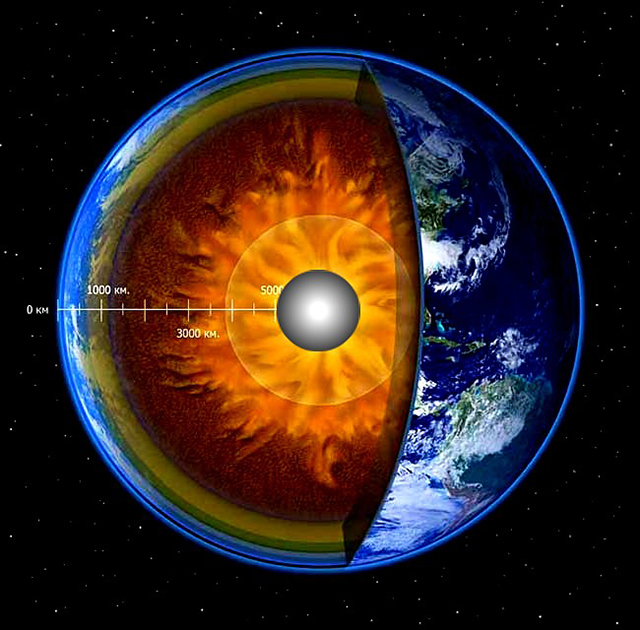

В науке с ХХ веков принято что Земля состоит из коры, мантии и ядра. И границы всех слоев были установлены теоретически, т.е. предполагалось что слой гранитов имеет глубину 3 км, а с глубины 3 км начинается слой базальтов. Мантию ученые предполагали найти на глубине 15-18 км. Но как раз таки СГ-3 разрушила все эти представления и дала иные результаты, над которыми ученые работают и по сей день.

Стартовало бурение 24 мая 1970 года. Кстати, стоит отметить, что главным условием правительства было использование только собственного инструмента и оборудования. Поэтому буровое оборудование было советского производства предприятия “Уралмаш”. Первый этап бурения осуществлялся типовой буровой установкой, максимальный предел глубины которой составлял 5 000 м, но на СГ-3 удалось пробиться с ее помощью до глубины 7 000 м. Что стало очень хорошим результатом. Сам процесс бурения до первой точки в 7 000 м проходил без каких-либо внештатных ситуаций, бур легко справлялся с однородными гранитами и вся эта работа заняла 4 года.

Для продолжения работ по глубинному бурению необходимо было перестроить вышку под другую более мощную установку и выполнить ее монтаж. Все эти работы по переоборудованию заняли около года. Под следующий этап бурения была специально разработана “Уралмаш-15000”, которая имела кардинальные отличия в устройстве. Во-первых, автоматизировался подъем и погружение бура с колонной, во-вторых, благодаря новой конструкции вращалась не вся колонна, а только сам инструмент. Его вращение осуществлялось за счет подачи специально раствора. Сама коронка имеет специальную конструкцию, за счет чего рабочие периодически извлекали пробы породы в виде цилиндров, они носят название керн. Раздробленная порода в процессе бурения поднимается на поверхность вместе со специальным раствором. Потом раствор очищают и запускают по-новому. Вся колонна в сборе с коронкой и буровым раствором имеет массу около 200 т. Трубы из которых собирается колонна необходимой длины, выполнены из алюминиевых сплавов. Бурение на больших глубинах очень сложный технологический процесс, а тем более это было покорением новых глубин, поэтому в процессе возникало масса проблем, которые оперативно и профессионально решались за счет лучших специалистов на станции. На спуск и подъем буровой колонны уходит очень большое количество времени, около 18 часов, а сам процесс бурения занимает 4 часа. Поэтому работы на скважине были круглосуточными в три смены.

Следующий этап бурения с глубины 7 000 метров осложнился за счет рыхлых неравномерных пород, инструмент постоянно отклонялся в сторону более мягких пород и процесс существенно замедлялся, но более неприятные ситуации возникали из-за повреждений бура и обрыва всей буровой колонны. Так вследствие аварий и потери инструмента, приходилось цементировать этот участок и начинать бурение с предыдущих этапов. К 6 июня 1979 года был побит рекорд в 9583 метра, который принадлежал нефтяной скважине Берта Роджерс.

К 1983 году новый рекорд глубины бурения 12 066 метров. Работы на скважине пришлось временно приостановить из-за подготовки к Международному геологическому конгрессу, который намечен был на 1984 год в Москве.

После перерыва 27 сентября 1984 года работы по бурению были возобновлены. Но при первом же этапе произошла авария – обрыв колонны с буром. Специалистами было утеряно 5 км труб колонны. Все попытки достать из скважины оборудование окончились неудачей. Поэтому пришлось начинать бурение с 7000 м. И за 6 лет к 1990 году новая скважина достигла рекордной отметки 12 262 м. Все попытки дальше продолжить бурение оканчивались неудачами, поэтому проект заморозили и через некоторое время вовсе остановили за недостатком финансирования и политической ситуацией в стране. Но эта глубина так и остается рекордной!

Кольская сверхглубокая наши дни

В конце концов в 2008 году все было окончательно заброшено, скважину законсервировали, какая-то часть оборудования была демонтирована, остальное разрушается от времени и от рук мародеров. По некоторым данным, для восстановления всего оборудования и продолжения научно-исследовательской работы потребуется около 100 млн. руб, но скорее всего это уже нереально.
Далее приведем фото нынешнего состояния объекта

Для получения дополнительной информации, посмотрите короткометражный фильм

В далеком уже 1990 году, в южной части Германии группа ученых решили заглянуть в недра нашей планеты на стыке двух тектонических плит, столкнувшихся более 300 миллионов лет назад, когда формировался континент. Итоговой целью ученых было бурение одной из самых глубоких в мире скважин до 10 км.

Изначально предполагалось, что скважина станет своеобразным «телескопом», который даст возможность больше узнать о недрах нашей планеты и постараться узнать о ядре Земли. Процесс бурения проходил в рамках программы Continental Deep Drilling и продлился до октября 1994 года, когда из-за финансовых проблем программу пришлось свернуть.

Назвали скважину Kontinentales Tiefbohrprogramm der Bundesrepublik, сокращенно KTB, и ко времени закрытия программы пробурена была более чем на 9км, что не добавило энтузиазма ученым. Сам процесс бурения шел не сказать, что бы легко. За 4 года ученым, инженерам и рабочим пришлось столкнуться с целым ворохом сложных ситуаций и довольно сложных задач. Так, например, буру пришлось проходить сквозь породы, нагретые до температуры около 300 градусов Цельсия, однако даже при таких условиях бурильщики все же справились, используя охлаждение скважины жидким водородом.

Впрочем, несмотря на то, что программу свернули, научные эксперименты не прекратили и проводили их вплоть до конца 1995 года и стоит отметить, проводили не зря. За это время удалось открыть новые, довольно неожиданные факты строения нашей планеты, были составлены новые карты распределения температур и получены данные о распределении сейсмического давления, которые позволили создать модели слоистой структуры верхней части поверхности Земли.

Однако самое интересное ученые приберегли напоследок. Голландский ученый Лотт Гивен, который совместно с инженерами-акустиками и учеными из Научно-исследовательского центра геофизических исследований (Германия) сделал то, о чем мечтали многие – практически в прямом смысле этого слова, он «услышал сердцебиение» Земли. Для этого ему и его команде потребовалось провести акустические измерения, с помощью которых исследовательская группа воссоздала звуки, которые мы могли бы услышать на глубине 9 километров. Впрочем, теперь услышать эти звуки можете и вы.

Несмотря на то, что КТB на данный момент считается самой глубокой скважиной в мире, существует несколько подобных скважин, которые, однако, уже запечатаны. И среди них выделяется скважина, которая за время своего существования успела обрасти легендами, это Кольская сверхглубокая скважина-колодец, более известная как «Дорога в ад». В отличие от других конкурентов КТB, Кольская скважина достигала 12,2 км в глубину и считалась самой глубокой скважиной в мире.

Ее бурение началось в 1970 году в Мурманской области (Советский Союз, ныне Российская Федерация), в 10 километров к западу от города Заполярный. За время бурения, скважина пережила несколько аварий, в результате которых рабочим приходилось бетонировать скважину и начинать бурение с гораздо меньшей глубины и под другим углом. Интересно, что именно с чередой аварий и преследующими группу неудачами связывают причину возникновения легенды о том, что скважина была пробурена до самого, что ни на есть настоящего Ада.

Как гласит текст легенды, после прохождения рубежа в 12 км, ученые, с помощью микрофонов удалось услышать звуки криков. Однако решили продолжить бурение и во время прохождения очередной отметки (14 км), вдруг наткнулись на пустоты. После того как ученые спустили микрофоны, до них донеслись крики и стоны мужчин и женщин. А спустя некоторое время, произошла авария, после которой работы по бурению решено было прекратить

И, несмотря на то, что авария действительно была, никаких криков людей ученые не слышали, да и все разговоры о демонах, не более чем вымысел – говорил Давид Миронович Губерман, один из авторов проекта, под чьим руководством проходило бурение скважины.

После очередной аварии в 1990 году, по достижению глубины в 12 262 метров, бурение завершили, а в 2008, проект забросили, а оборудование демонтировали. Спустя 2 года, в 2010, скважину законсервировали.

Отметим, что такие проекты как бурение скважин как КТВ и Кольской, являются для ученых-геологов на данный момент единственным способом и возможностью исследования недр планеты.
