Кольская сверхглубокая скважина. Путешествие к центру Земли

15.10.2019

Во второй половине 20 века, мир заболел сверхглубоким бурением. В США готовили новую программу изучения океанского дна (Deep Sea Drilling Project). Построенное специально для этого проекта судно «Гломар Челленджер» несколько лет провело в водах различных океанов и морей, пробурив в их дне почти 800 скважин, достигнув максимальной глубины 760 м. К середине 1980-х годов результаты морского бурения подтвердили теорию тектоники плит. Геология как наука родилась заново. Тем временем Россия шла своим путем. Интерес к проблеме, разбуженный успехами США, вылился в программу «Изучение недр Земли и сверхглубокое бурение», но не в океане, а на континенте. Несмотря на многовековую историю, континентальное бурение представлялось совершенно новым делом. Ведь речь шла о недостижимых ранее глубинах — более 7 километров. В 1962 году Никита Хрущев утвердил эту программу, хотя руководствовался он скорее политическими мотивами, нежели научными. Ему не хотелось отстать от США.

Возглавил вновь созданную лабораторию при Институте буровой техники известный нефтяник доктор технических наук Николай Тимофеев. Ему было поручено обосновать возможность сверхглубокого бурения в кристаллических породах — гранитах и гнейсах. На исследования ушло 4 года, и в 1966 году эксперты вынесли вердикт — бурить можно, причем не обязательно техникой завтрашнего дня, достаточно того оборудования, что уже есть. Главная проблема — жара на глубине. Согласно расчетам, по мере внедрения в горные породы, слагающие земную кору, температура должна увеличиваться через каждые 33 метра на 1 градус. Значит, на глубине 10 км надо ожидать порядка 300°С, а на 15 км — почти 500°С. Такого нагрева бурильные инструменты и приборы не выдержат. Надо было искать место, где недра не столь горячи…

Такое место нашли — древний кристаллической щит Кольского полуострова. Отчет, подготовленный в Институте физики Земли, гласил: за миллиарды лет своего существования Кольский щит остыл, температура на глубине 15 км не превышает 150°С. А геофизики подготовили примерный разрез недр Кольского полуострова. По их данным, первые 7 километров — это гранитные толщи верхней части земной коры, потом начинается базальтовый слой. Тогда представление о двухслойном строении земной коры было общепринятым. Но как оказалось позднее, и физики, и геофизики ошибались. Площадку для буровой выбрали на северной оконечности Кольского полуострова близ озера Вильгискоддеоайвинъярви. По-фински это значит «Под волчьей горой», хотя ни горы, ни волков в том месте нет. К бурению скважины, проектная глубина которой составляла 15 километров, приступили в мае 1970 года.

Н о

З десь можно послушать адские звуки из скважины.

Фильм: Кольская сверхглубокая: последний салют

Создания принципиально новых устройств и гигантских машин бурение Кольской скважины СГ-3 не требовало. Начинали работать с тем, что уже имелось: установка «Уралмаш 4Э» грузоподъемностью 200 тонн и легкосплавные трубы. Что действительно было нужно на тот момент, так это нестандартные технологические решения. Ведь в твердых кристаллических породах на столь большую глубину никто не бурил, и что там будет, представляли себе только в общих чертах. Опытные буровики, однако, понимали, что каким бы детальным ни был проект, реальная скважина окажется намного сложнее. Через 5 лет, когда глубина скважины СГ-3 превысила 7 километров, смонтировали новую буровую установку «Уралмаш 15 000» — одну из самых современных по тем временам. Мощная, надежная, с автоматическим спускоподъемным механизмом, она могла выдержать колонну труб длиной до 15 км. Буровая превратилась в полностью обшитую вышку высотой 68 м, непокорную сильным ветрам, бушующим в Заполярье. Рядом выросли минизавод, научные лаборатории и кернохранилище.

При бурении на небольшие глубины мотор, который вращает колонну труб с буром на конце, устанавливают на поверхности. Бур представляет собой железный цилиндр с зубьями из алмазов или твердых сплавов — коронку. Эта коронка вгрызается в породы и вырезает из них тонкий столбик — керн. Чтобы охладить инструмент и извлечь из скважины мелкий мусор, в нее нагнетают буровой раствор — жидкую глину, которая все время циркулирует по стволу, словно кровь в сосудах. Через какое-то время трубы поднимают на поверхность, освобождают от керна, меняют коронку и вновь опускают колонну в забой. Так ведется обычное бурение.

А если длина ствола 10—12 километров при диаметре 215 миллиметров? Колонна труб становится тончайшей нитью, опущенной в скважину. Как ею управлять? Как увидеть, что творится в забое? Поэтому на Кольской скважине внизу бурильной колонны установили миниатюрные турбины, их запускал буровой раствор, нагнетаемый по трубам под давлением. Турбины вращали твердосплавную коронку и вырезали керн. Вся технология была хорошо отработана, оператор на пульте управления видел вращение коронки, знал ее скорость и мог управлять процессом. Каждые 8—10 метров многокилометровую колонну труб приходилось поднимать наверх. Спуск и подъем в общей сложности занимали 18 часов.

7 километров — отметка для Кольской сверхглубокой роковая. За ней начались неизвестность, множество аварий и непрерывная борьба с горными породами. Ствол никак не удавалось держать вертикально. Когда в первый раз прошли 12 км, скважина отклонилась от вертикали на 21°. Хотя буровики уже научились работать при невероятной кривизне ствола, дальше углубляться было нельзя. Скважину предстояло перебурить с отметки 7 километров. Чтобы получать вертикальный ствол в твердых породах, нужен очень жесткий низ бурильной колонны, дабы он входил в недра, как в масло. Но возникает и другая проблема — скважина постепенно расширяется, бур болтается в ней, как в стакане, стенки ствола начинают рушиться и могут придавить инструмент. Решение этой задачи получилось оригинальным — была применена технология маятника. Бур искусственно раскачивался в скважине и подавлял сильные колебания. За счет этого ствол получался вертикальным.

Наиболее распространенная авария на любой буровой — обрыв колонны труб. Обычно трубы пытаются захватить вновь, но если это случается на большой глубине, то проблема переходит в разряд неустранимых. Искать инструмент в 10-километровой скважине бесполезно, такой ствол бросали и начинали новый, чуть выше. Обрыв и потеря труб на СГ-3 случались многократно. В итоге в своей нижней части скважина выглядит как корневая система гигантского растения. Разветвленность скважины огорчала буровиков, но оказалась счастьем для геологов, которые неожиданно получили объемную картину внушительного отрезка древних архейских пород, сформировавшихся более 2,5 млрд. лет назад. В июне 1990 года СГ-3 достигла глубины 12 262 м. Скважину стали готовить к проходке до 14 км, и тут вновь произошла авария — на отметке 8 550 м колонна труб оборвалась. Продолжение работ требовало долгой подготовки, обновления техники и новых затрат. В 1994 году бурение Кольской сверхглубокой прекратили. Через 3 года она попала в Книгу рекордов Гиннесса и до сих пор остается непревзойденной.

СГ-3 была секретным объектом с самого начала. Виноваты и пограничная зона, и стратегические месторождения в округе, и научный приоритет. Первым иностранцем, посетившим буровую, стал один из руководителей Академии наук Чехословакии. Позже, в 1975 году, о Кольской сверхглубокой вышла статья в «Правде» за подписью министра геологии Александра Сидоренко. Научных публикаций по Кольской скважине по-прежнему не было, но кое-какие сведения за рубеж просачивались. Больше по слухам мир стал узнавать — в СССР бурят самую глубокую скважину. Завеса тайны, наверное, висела бы над скважиной до самой «перестройки», не случись в 1984 году в Москве Всемирного геологического конгресса. К столь крупному в научном мире событию тщательно готовились, для Министерства геологии даже построили новое здание — ожидали много участников. Но зарубежных коллег интересовала в первую очередь Кольская сверхглубокая! Американцы вообще не верили в то, что она у нас есть. Глубина скважины к тому моменту достигла 12 066 метров. Скрывать объект более не имело смысла. В Москве участников конгресса ждала выставка достижений российской геологии, один из стендов был посвящен скважине СГ-3. Специалисты всего мира недоуменно взирали на обычную буровую головку со стертыми твердосплавными зубьями. И этим бурят самую глубокую в мире скважину? Невероятно! В поселок Заполярный отправилась большая делегация геологов и журналистов. Посетителям показали буровую в действии, доставали и отсоединяли 33-метровые секции труб. Вокруг высились кучи точно таких же буровых головок, как и та, что лежала на стенде в Москве. От Академии наук делегацию принимал известный геолог, академик Владимир Белоусов. Во время пресс-конференции из зала ему задали вопрос: — Что же самое главное показала Кольская скважина? — Господа! Главное, она показала то, что мы ничего не знаем о континентальной коре, — честно ответил ученый.

Разрез Кольской скважины опроверг двухслойную модель земной коры и показал, что сейсмические разделы в недрах — это не границы слоев из пород разного состава. Скорее они указывают на изменение свойств камня с глубиной. При высоком давлении и температуре свойства пород, видимо, могут резко меняться, так, что граниты по своим физическим характеристикам становятся похожи на базальты, и наоборот. Но поднятый на поверхность с 12-километровой глубины «базальт» тут же становился гранитом, хоть и испытывал по пути сильнейший приступ «кессонной болезни» — керн крошился и распадался на плоские бляшки. Чем дальше уходила скважина, тем меньше качественных образцов попадало в руки ученых.

Глубина заключала в себе много неожиданностей. Раньше было естественно думать, что с удалением от поверхности земли, с ростом давления породы становятся более монолитными, с малым количеством трещин и пор. СГ-3 убедила ученых в обратном. Начиная с 9 километров, толщи оказались очень пористыми и буквально напичканы трещинами, по которым циркулировали водные растворы. Позднее этот факт подтвердили другие сверхглубокие скважины на континентах. На глубине оказалось гораздо жарче, чем рассчитывали: на целых 80°! На отметке 7 км температура в забое была 120°С, на 12 км — достигла уже 230°С. В образцах Кольской скважины ученые обнаружили золотое оруденение. Вкрапления драгоценного металла находились в древних породах на глубине 9,5—10,5 км. Впрочем, концентрация золота была слишком мала, чтобы заявлять о месторождении — в среднем 37,7 мг на тонну породы, но достаточная, чтобы ожидать его и в других подобных местах.

Но, как-то раз Кольская сверхглубокая оказалась в центре мирового скандала. В одно прекрасное утро 1989 года директору скважины Давиду Губерману позвонили главный редактор областной газеты, секретарь обкома и еще масса самых разных людей. Все хотели узнать про дьявола, которого буровики якобы подняли из недр, как о том сообщили некоторые газеты и радиостанции по всему миру. Директор опешил, и — было от чего! «Ученые обнаружили ад», «Сатана сбежал из ада» — гласили заголовки. Как сообщалось в прессе, геологи, работающие очень далеко в Сибири, а может быть, на Аляске или даже Кольском полуострове (единого мнения на сей счет у журналистов не было), проводили бурение на глубине 14,4 км, как вдруг бур начал сильно болтаться из стороны в сторону. Значит, внизу большая дыра, подумали ученые, видимо, центр планеты — пустой. Датчики, опущенные вглубь, показывали температуру 2 000°С, а суперчувствительные микрофоны озвучили …вопли миллионов страдающих душ. В результате бурение было прекращено из-за опасений выпустить адские силы на поверхность. Конечно, советские ученые опровергли эту журналистскую «утку», но отголоски той давней истории еще долго кочевали из газеты в газету, превратившись в своеобразный фольклор. Спустя несколько лет, когда байки про ад уже позабылись, сотрудники Кольской сверхглубокой побывали в Австралии с лекциями. Их пригласили на прием к губернатору штата Виктория, кокетливой даме, которая приветствовала русскую делегацию вопросом: «И какого черта вы оттуда подняли?»

Здесь можно послушать адские звуки из скважины.

В наше время Кольская скважина (СГ-3), являющаяся самой глубокой буровой скважиной в мире, будет ликвидирована из-за нерентабельности, сообщает "Интерфакс" со ссылкой на заявление главы территориального управления Росимущества по Мурманской области Бориса Микова. Точная дата закрытия проекта пока не определена.

Ранее прокуратура Печенгского района оштрафовала руководителя предприятия СГ-3 за задержки зарплаты и пригрозила возбудить уголовное дело. По данным на апрель 2008 года, штатное расписание скважины включало 20 человек. В 80-е годы на скважине трудились около 500 человек.

Фильм: Кольская сверхглубокая: последний салют

Кольская сверх глубокая скважина - самая глубокая буровая скважина в мире. Находится в Мурманской области, в 10 километрах к западу от города Заполярного, на территории геологического Балтийского щита. Её глубина составляет 12 262 метра. В отличие от других сверхглубоких скважин, которые делались для добычи нефти или геологоразведки, СГ-3 была пробурена исключительно для исследования литосферы в том месте, где граница Мохоровичича подходит близко к поверхности Земли.

Кольская сверхглубокая скважина была заложена в честь 100-летия со дня рождения Ленина, в 1970 году.
Толщи осадочных пород к тому времени были хорошо изучены при добыче нефти. Интереснее было бурить там, где вулканические породы возрастом около 3 млрд лет (для сравнения: возраст Земли оценивается в 4,5 млрд лет) выходят на поверхность. Для добычи полезных ископаемых такие породы редко бурят глубже 1-2 км. Предполагалось, что уже на глубине 5 км гранитный слой сменится базальтовым.

6 июня 1979 года скважина побила рекорд в 9583 метра, ранее принадлежавший скважине Берта-Роджерс (нефтяная скважина в Оклахоме). В лучшие годы на Кольской сверхглубокой скважине работало 16 исследовательских лабораторий, их курировал лично министр геологии СССР.

Дважды бур доставали оплавленным, хотя температуры, от которых он может расплавиться, сравнимы с температурой поверхности Солнца. Однажды трос как будто дернули снизу – и оборвали. Впоследствии, когда бурили в том же месте, остатков троса не обнаружилось. Чем были вызваны эти и многие другие аварии, до сих пор остается загадкой. Впрочем, вовсе не они стали причиной остановки бурения недр Балтийского щита.

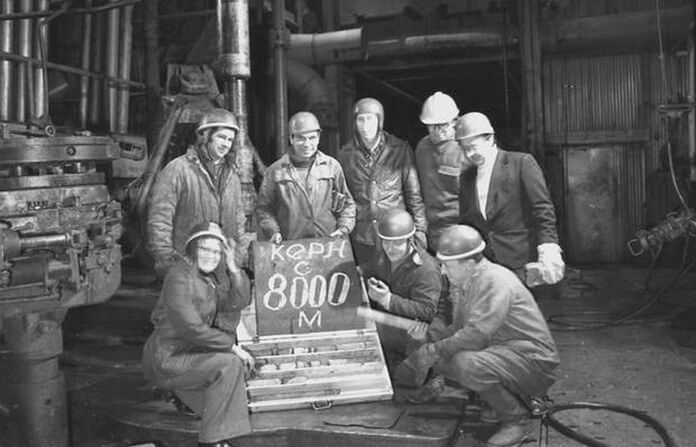

Выемка керна на поверхность.

Извлечённый керн.

Хотя ожидалось, что будет обнаружена ярко выраженная граница между гранитами и базальтами, в керне по всей глубине обнаруживались только граниты. Однако за счёт высокого давления спрессованные граниты сильно меняли физические и акустические свойства.
Как правило, поднятый керн рассыпался от активного газовыделения в шлам, так как не выдерживал резкой смены давлений. Вынуть прочный кусок керна удавалось только при очень медленном подъеме бурового снаряда, когда «излишний» газ, находясь ещё в поджатом до большого давления состоянии, успевал из породы выходить.
Густота трещин на большой глубине, вопреки ожиданиям, увеличивалась. На глубине присутствовала также вода, заполнявшая трещины.

Трехшарошечное долото.

Эруптивная брекчия базальтов с глубины 2977,8 м

«Имеем самую глубокую дыру в мире – так надо пользоваться!» – горько восклицает бессменный директор научно-производственного центра «Кольская сверхглубокая» Давид Губерман. В первые 30 лет существования Кольской сверхглубокой советские, а затем российские ученые прорвались на глубину 12 262 метра. Но с 1995-го бурение прекращено: стало некому финансировать проект. Того, что выделяется в рамках научных программ ЮНЕСКО, хватает только на поддержание буровой станции в рабочем состоянии и изучение ранее извлеченных образцов пород.

Губерман с сожалением вспоминает, сколько научных открытий состоялось на Кольской сверхглубокой. Буквально каждый метр был откровением. Скважина показала, что почти все наши прежние знания о строении земной коры неверны. Выяснилось, что Земля вовсе не похожа на слоеный пирог. «До 4 километров все шло по теории, а дальше началось светопреставление», – рассказывает Губерман. Теоретики обещали, что температура Балтийского щита останется сравнительно низкой до глубины по крайней мере 15 километров. Соответственно, скважину можно будет рыть чуть ли не до 20 километров, как раз до мантии.

Но уже на 5 километрах окружающая температура перевалила за 70 градусов Цельсия, на семи – за 120 градусов, а на глубине 12-ти жарило сильнее 220 градусов – на 100 градусов выше предсказанного. Кольские бурильщики поставили под сомнение теорию послойного строения земной коры – по крайней мере, в интервале до 12 262 метра.

Еще один сюрприз: жизнь на планете Земля возникла, оказывается, на 1,5 миллиарда лет раньше, чем предполагалось. На глубинах, где считалось, что нет органики, обнаружили 14 видов окаменевших микроорганизмов – возраст глубинных слоев превышал 2,8 миллиарда лет. На еще больших глубинах, где уже нет осадочных пород, появился метан в огромных концентрациях. Это полностью и совершенно разрушило теорию биологического происхождения углеводородов, таких как нефть и газ.

Были и почти фантастические сенсации. Когда в конце 70-х годов советская автоматическая космическая станция привезла на Землю 124 грамма лунного грунта, исследователи Кольского научного центра установили, что он как две капли воды похож на пробы с глубины 3 километров. И возникла гипотеза: Луна оторвалась от Кольского полуострова. Теперь ищут, где именно. Кстати, американцы, которые привезли с Луны полтонны грунта, так ничего толкового с ним и не сделали. Поместили в герметичные контейнеры и оставили для исследований будущим поколениям.

В истории Кольской сверхглубокой не обошлось и без мистики. Официально, как уже упоминалось, скважина остановилась из-за недостатка средств. Совпадение или нет – но именно в том 1995 году в глубине шахты раздался мощнейший взрыв неустановленной природы.

«Когда меня об этой загадочной истории стали расспрашивать в ЮНЕСКО, я не знал, что ответить. С одной стороны, чушь собачья. С другой – я, как честный ученый, не мог сказать, что знаю, что же именно у нас произошло. Был зафиксирован очень странный шум, потом был взрыв… Спустя несколько дней ничего такого на той же глубине не обнаружилось», – вспоминает академик Давид Губерман.

Совершенно неожиданно для всех подтвердились прогнозы Алексея Толстого из романа «Гиперболоид инженера Гарина». На глубине свыше 9,5 километров обнаружили настоящую кладезь всевозможных ископаемых, в частности золота. Настоящий оливиновый слой, гениально предсказанный писателем. Золота в нем 78 граммов на тонну. Кстати, промышленная добыча возможна при концентрации 34 грамма на тонну. Возможно, уже в недалеком будущем человечество сумеет воспользоваться этим богатством.

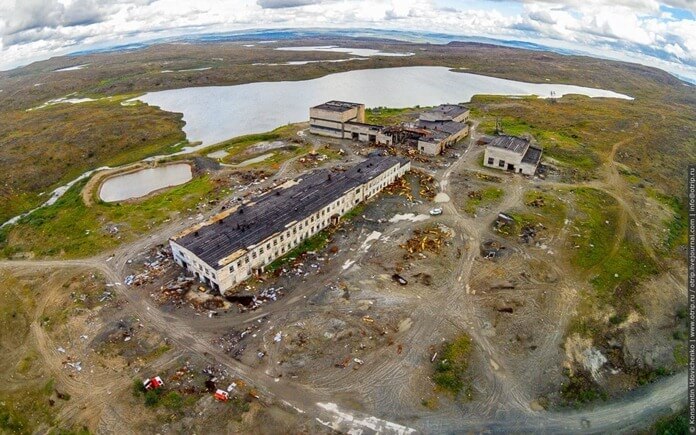

Вот как выглядит Кольская сверхглубокая сейчас, плачевное состояние.

«Доктор Губерман, какого черта вы откопали там внизу?» - реплика из зала прервала доклад российского ученого на заседании ЮНЕСКО в Австралии. За пару недель до этого, в апреле 1995 года, по миру прокатилась волна сообщений о таинственной аварии на Кольской сверхглубокой скважине..

Якобы на подходе к 13-му километру приборы зафиксировали странный шум, доносящийся из недр планеты, - желтые газеты в один голос уверяли, что так звучать могут только вопли грешников из преисподней. Через несколько секунд после появления страшного звука прогремел взрыв…

Космос под ногами

В конце 70-х - начале 80-х устроиться работать на Кольскую сверхглубокую, как запанибратски называют скважину жители поселка Заполярный Мурманской области, было сложнее, чем попасть в отряд космонавтов. Из сотен претендентов выбирали одного-двух. Вместе с приказом о приеме на работу счастливцы получали отдельную квартиру и зарплату, равную двойному-тройному окладу московской профессуры. На скважине одновременно работало 16 исследовательских лабораторий, каждая - размером со средний завод. С подобным упорством землю копали только немцы, но, как свидетельствует Книга рекордов Гиннеса, самая глубокая немецкая скважина чуть ли не вдвое короче нашей.

Отдаленные галактики изучены человечеством куда лучше, чем то, что находится под земной корой в каких-то нескольких километрах от нас. Кольская сверхглубокая - своеобразный телескоп в загадочный внутренний мир планеты.

С начала XX века считалось, что Земля состоит из коры, мантии и ядра. При этом никто толком не мог сказать, где кончается один слой и начинается следующий. Ученые не знали даже, из чего, собственно, эти слои состоят. Еще каких-то 40 лет назад они были уверены, что слой гранитов начинается на глубине 50 метров и продолжается до 3 километров, а затем идут базальты. Встретить мантию ожидалось на глубине 15−18 километров. В реальности все оказалось совершенно иначе. И хотя в школьных учебниках все еще пишут, что Земля состоит из трех слоев, ученые с Кольской сверхглубокой доказали, что это не так.

Балтийский щит

Проекты путешествия в глубь Земли появились в начале 60-х сразу в нескольких странах. Бурить скважины старались в тех местах, где кора должна была быть потоньше - целью было достижение мантии. Например, американцы бурили в районе острова Мауи, на Гавайях, где, по данным сейсмических исследований, древние породы выходят под океанское дно и мантия находится примерно на глубине 5 километров под четырехкилометровой толщей воды. Увы, ни одна океанская буровая глубже 3 километров не пробилась.

Вообще, почти все проекты сверхглубоких скважин мистическим образом заканчивались на трехкилометровой глубине. Именно в этот момент с бурами начинало происходить что-то странное: то они попадали в неожиданные сверхгорячие области, то их как будто откусывал какой-то невиданный монстр. Глубже 3 километров прорвались всего 5 скважин, из них 4 - советские. И только Кольской сверхглубокой было суждено преодолеть отметку 7 километров.

Первоначальные отечественные проекты также предполагали подводное бурение - в Каспийском море или на Байкале. Но в 1963 году ученый-буровик Николай Тимофеев убедил Государственный комитет по науке и технике СССР в том, что нужно создать скважину на континенте. Хотя бурить придется несравненно дольше, полагал он, скважина будет куда ценнее с научной точки зрения, ведь именно в толще континентальных плит в доисторические времена происходили самые значительные перемещения земных пород. Точку бурения выбрали на Кольском полуострове не случайно. Полуостров расположен на так называемом Балтийском щите, который сложен из самых древних известных человечеству пород.

Многокилометровый срез пластов Балтийского щита - наглядная история планеты за последние 3 миллиарда лет.

Покорительница глубин

Внешний вид Кольской буровой способен разочаровать обывателя. Скважина не похожа на шахту, которую рисует нам воображение. Никаких спусков под землю, в толщу уходит только бур диаметром чуть больше 20 сантиметров. Воображаемый разрез Кольской сверхглубокой скважины выглядит как тонюсенькая иголочка, пронзившая земную толщу. Бур с многочисленными датчиками, находящийся на конце иголочки, поднимают и опускают в течение нескольких дней. Быстрее нельзя: прочнейший композитный трос может оборваться под собственным весом.

Что происходит в глубине, доподлинно неизвестно. Температура окружающей среды, шумы и прочие параметры передаются наверх с минутным запаздыванием. Тем не менее, бурильщики рассказывают, что даже такой контакт с подземельем может не на шутку испугать. Звуки, доносящиеся снизу, и впрямь похожи на вопли и завывания. К этому можно добавить длинный список аварий, преследовавших Кольскую сверхглубокую, когда она достигла глубины 10 километров. Дважды бур доставали оплавленным, хотя температуры, от которых он может расплавиться, сравнимы с температурой поверхности Солнца. Однажды трос как будто дернули снизу - и оборвали. Впоследствии, когда бурили в том же месте, остатков троса не обнаружилось. Чем были вызваны эти и многие другие аварии, до сих пор остается загадкой. Впрочем, вовсе не они стали причиной остановки бурения недр Балтийского щита.

12 226 метров открытий и немного чертовщины

«Имеем самую глубокую дыру в мире - так надо пользоваться!» - горько восклицает бессменный директор научно-производственного центра «Кольская сверхглубокая» Давид Губерман. В первые 30 лет существования Кольской сверхглубокой советские, а затем российские ученые прорвались на глубину 12 226 метров. Но с 1995-го бурение прекращено: стало некому финансировать проект. Того, что выделяется в рамках научных программ ЮНЕСКО, хватает только на поддержание буровой станции в рабочем состоянии и изучение ранее извлеченных образцов пород.

Губерман с сожалением вспоминает, сколько научных открытий состоялось на Кольской сверхглубокой. Буквально каждый метр был откровением. Скважина показала, что почти все наши прежние знания о строении земной коры неверны. Выяснилось, что Земля вовсе не похожа на слоеный пирог. «До 4 километров все шло по теории, а дальше началось светопреставление», - рассказывает Губерман. Теоретики обещали, что температура Балтийского щита останется сравнительно низкой до глубины по крайней мере 15 километров.

Соответственно, скважину можно будет рыть чуть ли не до 20 километров, как раз до мантии. Но уже на 5 километрах окружающая температура перевалила за 70 ºC, на семи - за 120 ºC, а на глубине 12 жарило сильнее 220 ºC - на 100 ºC выше предсказанного. Кольские бурильщики поставили под сомнение теорию послойного строения земной коры - по крайней мере, в интервале до 12 262 метра.

В школе нас учили: есть молодые породы, граниты, базальты, мантия и ядро. Но граниты оказались на 3 километра ниже, чем рассчитывали. Дальше должны были быть базальты. Их вообще не нашли. Все бурение прошло в гранитном слое. Это сверхважное открытие, ибо с теорией послойного строения Земли связаны все наши представления о возникновении и размещении полезных ископаемых.

Еще один сюрприз: жизнь на планете Земля возникла, оказывается, на 1,5 миллиарда лет раньше, чем предполагалось. На глубинах, где считалось, что нет органики, обнаружили 14 видов окаменевших микроорганизмов - возраст глубинных слоев превышал 2,8 миллиарда лет. На еще больших глубинах, где уже нет осадочных пород, появился метан в огромных концентрациях. Это полностью и совершенно разрушило теорию биологического происхождения углеводородов, таких как нефть и газ

Демоны

В истории Кольской сверхглубокой не обошлось и без мистики. Официально, как уже упоминалось, скважина остановилась из-за недостатка средств. Совпадение или нет - но именно в том 1995 году в глубине шахты раздался мощнейший взрыв неустановленной природы. К жителям Заполярного прорвались журналисты финской газеты - и мир потрясла история о вылетевшем из недр планеты демоне.

«Когда меня об этой загадочной истории стали расспрашивать в ЮНЕСКО, я не знал, что ответить. С одной стороны, чушь собачья. С другой - я, как честный ученый, не мог сказать, что знаю, что же именно у нас произошло. Был зафиксирован очень странный шум, потом был взрыв… Спустя несколько дней ничего такого на той же глубине не обнаружилось», - вспоминает академик Давид Губерман.

Совершенно неожиданно для всех подтвердились прогнозы Алексея Толстого из романа «Гиперболоид инженера Гарина». На глубине свыше 9,5 километров обнаружили настоящий кладезь всевозможных ископаемых, в частности золота. Настоящий оливиновый пояс, гениально предсказанный писателем. Золота в нем 78 граммов на тонну. Кстати, промышленная добыча возможна при концентрации 34 грамма на тонну. Возможно, уже в недалеком будущем человечество сумеет воспользоваться этим богатством.

СССР — это страна, удивившая мир многими проектами, грандиозными как по масштабам, так и по стоимости. Один из таких проектов носил название «Кольская сверхглубокая скважина» (СГ-3) . Его реализация началась в Мурманской области, в 10 км западнее от города Заполярный.

Ученые хотели больше узнать о земных недрах, и «утереть нос» американским ученым, отказавшимся от своего проекта «Мохол» из-за нехватки средств. На вопрос о том, какая самая глубокая скважина в мире , советские геологи мечтали с гордостью ответить: наша!

О том, удалась ли столь амбициозная задумка и какая судьба ждала Кольскую скважину мы подробно расскажем в этой статье.

Еще в 50-х годах двадцатого века большая часть материала о структуре Земли была теоретической. Все изменилось в начале 60-х и в 70-е годы, когда США и Советский Союз начали новую версию «космической гонки» — гонку в центр Земли, если можно так выразиться.

Кольская сверхглубокая скважина являлась уникальным проектом, финансируемым СССР, а затем Россией в период с 1970 по 1995 годы. Ее бурили вовсе не для добычи «черного золота» или «голубого топлива», а сугубо с научно-исследовательскими целями.

Прежде всего советских ученых интересовало, подтвердится ли предположение о строении нижних (гранитного и базальтового) слоев земной коры.
Также они хотели найти и исследовать границы между этими слоями и мантией — одним из «двигателей», обеспечивающих постоянную эволюцию планеты.
В тот период геологи и геофизики имели только косвенные доказательства того, что происходило в земной коре, а сверхглубокая скважина были необходима для лучшего понимания процессов, лежащих в основе геологии. Причем самым надежным путем — прямого наблюдения.

Место бурения было выбрано в северо-восточной части Балтийского щита. Там залегают малоизученные изверженные породы, возраст которых предположительно составляет три миллиарда лет. А еще на территории Кольского полуострова находится Печенгская структура, по форме напоминающая чашу. Там находятся месторождения меди и никеля. Одной из задач ученых было изучение процесса рудообразования.

Даже по сей день информация, собранная в рамках этого проекта, все еще анализируется и интерпретируется.

Особенности бурения сверхглубокой скважины

Первые четыре года, пока шла проходка до глубины 7263 метров, использовалась стандартная буровая установка под названием «Уралмаш-4Э». Но затем ее возможностей стало не хватать.

Поэтому исследователи решили использовать мощную установку «Уралмаш-15000» с 46-метровым турбобуром. Он вращался благодаря давлению бурового раствора.

Установка «Уралмаш-15000» была спроектирована так, чтобы образцы добытой породы собирались в керноприемнике — трубе, проходящей через все секции бура. На поверхность измельченная порода попадала вместе с буровым раствором. Так геологи получали самую свежую информацию о составе скважины, по мере того, как буровая установка шла все глубже вниз.

В итоге было пробурено несколько буровых скважин, которые разветвлялись из одной центральной скважины. Самая глубокая ветвь была названа СГ-3.

Как сказал один из ученых в составе Кольской ГРЭ: «Каждый раз, начиная бурить, мы находим неожиданное. Это захватывающе и тревожно одновременно».

Гранит, гранит повсюду

Первым сюрпризом, с которым столкнулись бурильщики, было отсутствие так называемого базальтового слоя на глубине около 7 км. Раньше самая актуальная геологическая информация о более глубоких частях земной коры исходила от анализа сейсмических волн. И исходя из нее ученые ожидали найти гранитный слой, а по мере углубления — базальтовый. Но, к большому удивлению, когда они двинулись глубже в недра Земли, то нашли там больше гранита, а до базальтового слоя не добрались вовсе. Все бурение шло именно в гранитном слое.

Это крайне важно, так как связано с теорией послойного строения Земли. А с ней, в свою очередь, связаны представления о том, как возникают и размещаются полезные ископаемые.

Кольская сверхглубокая скважина — источник не только ценнейших знаний, но и страшной городской легенды.

Дойдя до глубины в 14,5 тысяч метров буровики якобы обнаружили пустоты. Спустив туда аппаратуру, способную выдерживать экстремально-высокие температуры, они выяснили, что температура в пустотах достигает 1100 градусов Цельсия. А микрофон, перед тем как расплавиться, записал 17-секундное аудио, которое тут же окрестили «звуками ада». Это были вопли проклятых душ.

Первое появление этой истории зафиксировано в 1989 году, а ее первая крупномасштабная публикация состоялась в американской телесети Trinity Broadcasting Network. А она позаимствовала материал из финского христианского издания под названием Ammennusastia.

Затем история была широко перепечатана в небольших христианских изданиях, информационных бюллетенях и т. д., Но практически не получила известности со стороны главных СМИ. Некоторые евангелисты цитировали этот инцидент как доказательство существования физического ада.

Люди, знакомые с принципами работы акустических средств исследования скважин, лишь посмеялись над этой байкой. Ведь при этом используются зонды акустического каротажа, которые ловят волновую картину отраженных упругих колебаний.
Максимальная глубина СГ-3 — 12 262 метра . Это глубже, чем даже самая глубокая часть океана — «Бездна Челленджера» (10 994 метра).
Наивысшая температура в ней не поднималась выше 220 C.

И еще один немаловажный факт: вряд ли микрофон или буровое оборудование смогли бы выдержать адский жар выше тысячи градусов.

В 1992 году американская газета Weekly World News опубликовала альтернативную версию истории, которая происходила на Аляске, где 13 шахтеров были убиты после того, как сатана вырвался из ада.

Если вас заинтересовала эта легенда, то на Youtube можно легко найти видео с соответствующими расследованиями. Только не относитесь к ним слишком серьезно, часть (если не все) аудио с якобы криками страдальцев в Преисподней взята из киноленты Baron Blood 1972 года.

Что нашли ученые на дне Кольской сверхглубокой скважины

Во-первых, на глубине 9 км была обнаружена вода. Считалось, что она просто не должна существовать на этой глубине — и все же была там. Теперь мы понимаем, что даже в глубоко залегающем в земле граните могут образоваться трещины, которые заполнятся водой. Технически говоря, вода — это просто атомы гидрогена и оксигена, вытесненные огромным давлением, вызванным глубиной, и захваченные в слои породы.

Во-вторых, исследователи сообщили об извлечении грязи, которая «кипела водородом». Такое большое количество водорода на большой глубине было совершенно неожиданным явлением.
В-третьих, дно Кольской скважины оказалось невероятно горячим — 220 °C.
Несомненно, самым большим сюрпризом было открытие жизни. На глубине свыше 6000 метров были обнаружены микроскопические окаменелости планктона, находящиеся там в течение трех миллиардов лет. Всего было обнаружено около 24 древних видов микроорганизмов, которые каким-то образом пережили экстремальное давление и высокие температуры под земной поверхностью. Это вызвало множество вопросов о потенциальной выживаемости форм жизни на больших глубинах. Современные исследования показали, что жизнь может существовать даже в океанической коре, но в то время обнаружение этих окаменелостей стало шоком.

Несмотря на все усилия бурильщиков и десятилетия напряженной работы Кольская сверхглубокая скважина прошла всего 0,18% пути к центру Земли. Ученые считают, что расстояние до него составляет около 6400 километров.

Заброшена, но не забыта

В настоящее время на СГ-3 нет ни персонала ни оборудования. Это один из . И лишь ржавый люк в земле напоминает о грандиозном проекте, занесенном в Книгу рекордов Гиннеса как самое глубокое вторжение человека в кору планеты.

Проект был закрыт в 1995 году из-за (как вы уже догадались) отсутствия финансирования. Еще ранее, в 1992 году были свернуты буровые работы в скважине, так как геологи столкнулись с более высокими, чем ожидалось, температурами — 220 градусов. Тепло наносит ущерб оборудованию. И, чем выше температура, тем сложнее бурить. Это похоже на попытку создать и удерживать яму в центре кастрюли с горячим супом.

К 2008 году был полностью упразднен научно-производственный центр, действующий при скважине. А все буровое и исследовательское оборудование было утилизировано.

Итоги работы

Доблестные усилия участников Кольской ГРЭ длились несколько десятилетий. Однако конечная цель — отметка в 15 тысяч метров — так и не была достигнута. Зато работа, проделанная в СССР, а затем в России, предоставила множество информации о том, что лежит прямо под земной поверхностью, и она по-прежнему остается научно полезной.

Были разработаны и успешно апробированы уникальная аппаратура и технология сверхглубокого бурения.
Была получена ценная информация о том, из чего состоят и какие свойства имеют горные породы на различной глубине.
На глубине 1,6-1,8 км были найдены медно-никелевые залежи промышленного значения.
Не была подтверждена теоретическая картина, ожидаемая на отметке 5000 метров. Никаких базальтов ни на этой, ни на более глубоких участках скважины не нашли. Зато неожиданно обнаружили не слишком прочные породы под названием гранито-гнейсы.
В интервале от 9 до 12 тысяч метров нашли золото. Однако добывать его с такой глубины не стали — нерентабельно.

Были внесены изменения в теории о тепловом режиме земных недр.
Выяснилось, что происхождение 50% теплового потока связано с распадом радиоактивных веществ.

СГ-3 открыла геологам множество секретов. И заодно породила множество вопросов, которые пока что остаются без ответа. Возможно, часть из них будут даны в ходе эксплуатации других сверхглубоких скважин.

Самые глубокие скважины на Земле (таблица)

Место	Название скважины	Годы бурения	Глубина бурения, м.
10	Шевченковская-1	1982	7 520
9	Ен-Яхинская сверхглубокая скважина (СГ-7)	2000–2006	8 250
8	Саатлинская сверхглубокая скважина (СГ-1)	1977–1982	8 324
7	Цистердорф		8 553
6	Юниверсити		8 686
5	КТБ Хауптборунг	1990–1994	9 100
4	Бейден-Юнит		9 159
3	Берта Роджерс	1973–1974	9 583
2	КТБ-Оберпфальц	1990–1994	9 900
1	Кольская сверхглубокая скважина (СГ-3)	1970–1990	12 262

Знаменитая заброшенная скважина расположена в Мурманской области в Печенгском рудном районе, который известен медно-никелевыми месторождениями. Ближайший населенный пункт – город Заполярный, который находится в 10 км от СГ-3.

Кольская сверхглубокая – фото из космоса

По сей день кольская скважина является самой глубокой в мире. Ее глубина составляет рекордных 12 262 м, диаметр на поверхности 92 см, а на максимальной глубине – 21,5 см. Главная задача скважины СГ-3 это не поиск полезных ископаемых или добыча нефти, в отличие от других сверхглубоких скважин, а исключительно научно-исследовательская деятельность.

Конечно выбор этого труднодоступного места с суровым климатом не случаен. Прежде была организована специальная геологическая экспедиция, которая и указала именно эту точку для постройки всего бурильного сооружения и последующего бурения скважины. Вся территория полуострова имеет много населенных пунктов с весьма странными названиями: Новый Титан, Никель, Слюда, Апатиты, Магнетиты и т.д. Но на самом деле в этом ничего странного нет, потому что полуостров просто огромный склад полезных ископаемых. Немаловажным из выводов экспедиции было и то, что с течением миллионов лет, разрушительного воздействия воды, ветра и льда поверхность Балтийского щита будто бы больше “оголилась” до старейших земных образований, которые обычно упрятаны в других районах, вследствие более мягкого климата и меньшего воздействия эрозии. Т.е. именно в этом месте у бурильщиков было преимущество в 5-8 км в сравнении со срезом земной коры на континенте. Поэтому если здесь пробурить скважину глубиной 15 км, то это сравнимо с 20-23 км на континенте.

Поверхностные слои земной коры к тому времени были очень хорошо изучены при бурении нефтяных скважин и добыче нефти. И для добычи ископаемых достаточно было скважин около 2000-3000 м. Но у СГ-3 была совсем другая и очень тяжелая задача – достигнуть глубины в 15 000 м. Неспроста она сравнивалась с подготовкой и полетом в космос по уровню технического оснащения. А как оказалось сходство и не только в этом. Ну об этом чуть позже. Устроиться на работу в то время на скважину было очень не просто, туда отбирали только самых лучших инженеров и рабочих. Каждый из них получал квартиру и очень достойную зарплату, примерно в восемь раз больше, чем специалисты в центральной части союза.

Д.Губерман и академик Тимофеев обсуждают перспективы бурения

В науке с ХХ веков принято что Земля состоит из коры, мантии и ядра. И границы всех слоев были установлены теоретически, т.е. предполагалось что слой гранитов имеет глубину 3 км, а с глубины 3 км начинается слой базальтов. Мантию ученые предполагали найти на глубине 15-18 км. Но как раз таки СГ-3 разрушила все эти представления и дала иные результаты, над которыми ученые работают и по сей день.

Стартовало бурение 24 мая 1970 года. Кстати, стоит отметить, что главным условием правительства было использование только собственного инструмента и оборудования. Поэтому буровое оборудование было советского производства предприятия “Уралмаш”. Первый этап бурения осуществлялся типовой буровой установкой, максимальный предел глубины которой составлял 5 000 м, но на СГ-3 удалось пробиться с ее помощью до глубины 7 000 м. Что стало очень хорошим результатом. Сам процесс бурения до первой точки в 7 000 м проходил без каких-либо внештатных ситуаций, бур легко справлялся с однородными гранитами и вся эта работа заняла 4 года.

Для продолжения работ по глубинному бурению необходимо было перестроить вышку под другую более мощную установку и выполнить ее монтаж. Все эти работы по переоборудованию заняли около года. Под следующий этап бурения была специально разработана “Уралмаш-15000”, которая имела кардинальные отличия в устройстве. Во-первых, автоматизировался подъем и погружение бура с колонной, во-вторых, благодаря новой конструкции вращалась не вся колонна, а только сам инструмент. Его вращение осуществлялось за счет подачи специально раствора. Сама коронка имеет специальную конструкцию, за счет чего рабочие периодически извлекали пробы породы в виде цилиндров, они носят название керн. Раздробленная порода в процессе бурения поднимается на поверхность вместе со специальным раствором. Потом раствор очищают и запускают по-новому. Вся колонна в сборе с коронкой и буровым раствором имеет массу около 200 т. Трубы из которых собирается колонна необходимой длины, выполнены из алюминиевых сплавов. Бурение на больших глубинах очень сложный технологический процесс, а тем более это было покорением новых глубин, поэтому в процессе возникало масса проблем, которые оперативно и профессионально решались за счет лучших специалистов на станции. На спуск и подъем буровой колонны уходит очень большое количество времени, около 18 часов, а сам процесс бурения занимает 4 часа. Поэтому работы на скважине были круглосуточными в три смены.

Следующий этап бурения с глубины 7 000 метров осложнился за счет рыхлых неравномерных пород, инструмент постоянно отклонялся в сторону более мягких пород и процесс существенно замедлялся, но более неприятные ситуации возникали из-за повреждений бура и обрыва всей буровой колонны. Так вследствие аварий и потери инструмента, приходилось цементировать этот участок и начинать бурение с предыдущих этапов. К 6 июня 1979 года был побит рекорд в 9583 метра, который принадлежал нефтяной скважине Берта Роджерс.

К 1983 году новый рекорд глубины бурения 12 066 метров. Работы на скважине пришлось временно приостановить из-за подготовки к Международному геологическому конгрессу, который намечен был на 1984 год в Москве.

После перерыва 27 сентября 1984 года работы по бурению были возобновлены. Но при первом же этапе произошла авария – обрыв колонны с буром. Специалистами было утеряно 5 км труб колонны. Все попытки достать из скважины оборудование окончились неудачей. Поэтому пришлось начинать бурение с 7000 м. И за 6 лет к 1990 году новая скважина достигла рекордной отметки 12 262 м. Все попытки дальше продолжить бурение оканчивались неудачами, поэтому проект заморозили и через некоторое время вовсе остановили за недостатком финансирования и политической ситуацией в стране. Но эта глубина так и остается рекордной!

Кольская сверхглубокая наши дни

В конце концов в 2008 году все было окончательно заброшено, скважину законсервировали, какая-то часть оборудования была демонтирована, остальное разрушается от времени и от рук мародеров. По некоторым данным, для восстановления всего оборудования и продолжения научно-исследовательской работы потребуется около 100 млн. руб, но скорее всего это уже нереально.
Далее приведем фото нынешнего состояния объекта

Для получения дополнительной информации, посмотрите короткометражный фильм
