Разумеется, никто не будет спорить, что ремэйки военного производства совершенно не подходят по самой своей концепции в качестве охотничьего оружия, и всегда лучше то что создавалось именно в целевых проектах. Однако, как и карабины АКМ-оиды типа Сайга, Вепрь и другие, Тигр по большей части дань армейскому призывному прошлому каждого российского охотника, менталитету нации, и нынешнему отсутствию собственного вменяемого охотничьего оружейного производства в России в данном классе.

Но именно простота и надёжность наших карабинов, их предельная конструктивная доведённость, в первую очередь привлекают отечественного охотника. Чрезмерная сложность импортного оружия в очередной раз заставляет вспомнить аксиому оружейных конструкторов - сложнее всего создать именно простую, а потому надёжную и максимально технологичную систему. А так как при производстве СВД используются две уникальные технологии, то это дает себя знать при любом назначении этого оружия. Вопрос лишь в том - для чего вам это нужно.

История создания охотничьего карабина Тигр

Снайперская самозарядная винтовка Евгения Драгунова пришла на смену устаревшей снайперской трёхлинейке в далёком 1963 году. Необходимость в таком оружии осознавалась давно. И в 1958 году ГРАУ Генштаба СА объявило конкурс на создание самозарядной снайперской винтовки для Советской Армии, сформулировав в техзадании трудно сочетаемые требования.

Требования военных были жёсткими и заключались в следующем: винтовка должна быть под штатный трёхлинейный патрон, самозарядной, по надёжности не уступать АКМ, иметь сменный коробчатый магазин на 10 патронов и по массогабаритным параметрам соответствовать снайперской трёхлинейке. Нужно учитывать, что СВД не является снайперской винтовкой в полном понимании; ее основное назначение - увеличить дальность эффективного огня мотострелкового отделения до 600 м и обеспечить необходимую стрелковую поддержку. Кучность, характерная для полицейской или спортивной винтовки, в СВД не закладывалась изначально и это надо понимать, планируя применять «Тигр» для точной стрельбы на максимальные дистанции.

Драгунов смог успешно совместить в созданной под его руководством новой винтовке отличную точность стрельбы, маневренность и максимальную устойчивость к неблагоприятным условиям ведения боя. Производство винтовки был размещено на ИЖМАШе. До сегодняшнего дня СВД остаётся инструментом, позволяющим решать стандартные задачи снайпера в общевойсковом бою.

Основной деталью автоматики винтовки является затворная рама, воспринимающая воздействие пороховых газов через раздельные газовый поршень и толкатель. Детали автоматики имеют небольшую массу и невысокую энергетику в крайних положениях, что обеспечивает минимальное отклонение винтовки при выстреле и быстрое восстановление наводки. Рукоятка перезаряжания выполнена заодно с затворной рамой. Возвратный механизм винтовки с двумя спиральными пружинами. Спусковой механизм допускает ведение только одиночного огня. Предохранитель флажковый, двойного действия. Он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад. УСМ собран в отдельном съёмном корпусе и обеспечивает производство выстрела только при полностью запертом затворе. СВД вообще невозможно неправильно собрать, что является немаловажным фактором. При израсходовании всех патронов в магазине затвор встаёт на задержку.

Охотничий карабин ТИГР - охотничья модификация знаменитой армейской винтовки Драгунова (СВД). В «Тигре» применяются те же винтовочные недорогие патроны, только снаряжены уже полуоболочечными пулями , и имеют маркировку "7,62х54 R". "Тигр" и "Тигр-1" - самозарядный охотничий карабин калибра 7,62 мм под охотничий патрон 7,62х53 (7,62х54R) с полуоболочечной пулей весом 13 г. Согласно паспорту, предназначен для охоты на среднего и крупного зверя.

Карабин "Тигр"появился конце 70-х. Опытные образцы карабина были созданы под руководством Е.Ф.Драгунова в 1969 году. Базовой моделью явилась знаменитая отечественная винтовка Драгунова - СВД. Изготавливается в двух модификациях "Тигр" и "Тигр-1". В 1996 году создан и экспортный (американизированный) вариант "Тигр-1".

Конструкция охотничьего карабина Тигр

Самозарядный карабин «Тигр» такой же неприхотливый как и его родитель (СВД), прост в эксплуатации и чистке. Скорострельность и автоматика нареканий не вызывает. Сильно порадовала возможность вести стрельбу с открытого прицела не снимая оптики.

Но во время непосредственной эксплуатации оказалось не все так радужно:

армейский прицел ПСО-1 - оказался не приспособлен под охотничьи нужды;
ортопедический приклад - очень не удобен для охотника;
первый вариант «Тигра» был выполнен с пластмассовыми накладками на цевье, это конечно облегчает конструкцию карабина, но стрельба на морозе грозит обморожением пальцев, да и скрипят они на морозе;
отсутствие пламегасителя как такового - слепит при выстреле в сумерках.

Согласно законодательству ряда стран (США, Англии, Франции), запрещается ввоз оружия, имеющего внешнее сходство с боевыми системами. В США, например, импортное длинноствольное огнестрельное оружие не должно иметь два из следующих признаков боевого: отъемный магазин емкостью более 10 патронов, место крепления штыка, вентиляционные отверстия в ствольных накладках, передняя мушка должна быть только открытой, оцифровка прицельной планки свыше 5 делений. Поэтому, когда в 1996 году был в очередной раз поднят вопрос о снятии ограничений (введены в 1993 году) с экспорта российского спортивно-охотничьего оружия на американский рынок, был подготовлен новый экспортный вариант "Тигра".

Изготовители карабина учли требования иностранного законодательства и многочисленные жалобы собственного потребителя, и выпустили другую модификацию «Тигра», назвав его «Тигр-1».

Карабин был доработан более тщательно:

появились универсальные боковые крепления под большинство охотничьих оптических прицелов;
добавили дульный тормоз-пламегаситель, довольно ощутимо снижает отдачу и ослепление от вспышки;
изменили приклад, добавили «пистолетную рукоять», гребенку сверху для удобства прицеливания;
расширили возможности сдвига мушки при пристрелке.

Карабины "Тигр" имеют модификации под следующие патроны (все модификации могут быть выпущены и в несамозарядном варианте):

Тигр Самозарядный охотничий карабин под патрон 7,62x54R;
Тигр-308 Самозарядный охотничий карабин под патрон.308Win (7,62х51);
Тигр-30-06 Самозарядный охотничий карабин под патрон.30-06Sprg (7,62х63)
Тигр-9 Самозарядный охотничий карабин под патрон 9,3х64.

Характеристики применяемых патронов приведены в таблице. Для обеспечения безопасности при стрельбе следует применять только сертифицированные патроны.

Автоматическая перезарядка карабина происходит за счет энергии пороховых газов, отводимых из канала ствола в газовую камеру, и энергии возвратных пружин. Запирание затвора на три боевых упора осуществляется поворотом затвора вокруг своей оси при продольном скольжении рамы. Ударно-спусковой механизм куркового типа обеспечивает производство одиночных выстрелов и постановку на предохранитель.

Предохранитель флажкового типа расположен с правой стороны ствольной коробки. Спусковой механизм выполнен отделяемым. Канал ствола и патронник хромированы. Ударник подпружинен.

Приклад и ствольные накладки изготовлены из дерева (орех, бук, береза) или ударопрочной пластмассы. Деревянный приклад с резиновым затылком.

Открытый прицел состоит из прицельной планки и регулируемой в двух плоскостях мушки. Дальность прицельной стрельбы с открытого прицела составляет 300м.

С левой стороны ствольной коробки карабина расположена унифицированная база для крепления оптического прицела. Прицельную стрельбу с открытого прицела можно вести, не снимая оптического прицела.

Технология изготовления стволов СВД и «Тигров» уникальна и больше нигде не используется. Сначала ствольная заготовка проходит глубокое сверление под высоким давлением масла. После чего полученный канал подвергается двойной развертке. Получившийся гладкий канал дополнительно подвергается полировке при помощи электрического разряда.

После чего наступает самый интересный этап в изготовлении ствола для Тигра: электроэрозия. Заготовка ствола помещается в специальный раствор. Внутрь канала вводится инструмент с точной копией нарезов. Под воздействием электрического разряда гладкая поверхность канала ствола приобретает точную копию геометрии инструмента. Образно говоря, "лишний" металл «вымывается», образуя нарезы. Конечно, трудно представить, как можно таким образом убрать столько металла, но в этом и заключается уникальность технологии.

Почти готовый ствол, с уже сформированными нарезами, подвергается токарной обработке наружной поверхности, где ему придаётся нужная геометрия. После чего следует термообработка ствола. Потом канал ствола подвергается несвойственной для снайперских стволов операции - хромированию.

Про негативную роль хромового покрытия не писал разве что ленивый, но для армейского оружия хромированный канал ствола сильно облегчает жизнь бойцу. Тем более, что отдельные экземпляры СВД и Тигров без проблем выдают «минутные» группы, что более чем достаточно для оружия такого класса. В любом случае, несмотря на норматив кучности в 80 мм на 100 м, средние результаты СВД и «Тигра» на этой дистанции - 50-60 мм. Для охоты более чем достаточно.

Ствол винтовки имеет 4 нареза. Длина хода нарезов - 240 или 320 мм. Длина ствола СВД и длинного «Тигра» - 620 мм. «Короткие» «Тигры» имеют 530-мм ствол. Ресурс ствола заявляется в 6000 выстрелов.

Модификации охотничьего карабина Тигр

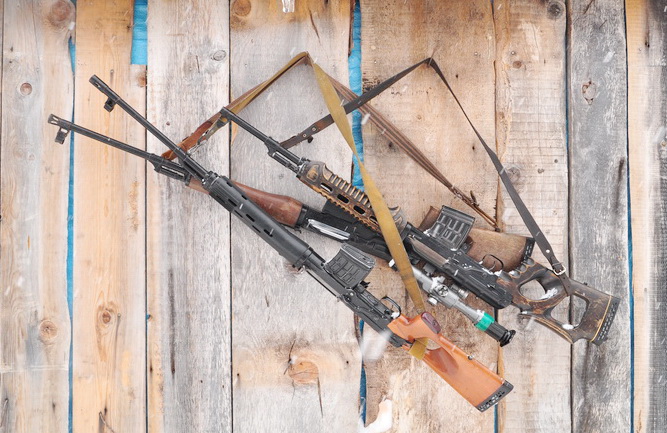

Тигр со складывающимся прикладом, Тигр с охотничьим прикладом, Тигр с пластмассовым прикладом, Тигр-308, Тигр-9

Тигр Самозарядный охотничий карабин с ортопедическим прикладом и ствольными накладками из дерева

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр исп. 01 Карабин с пластмассовым прикладом по «типу СВД» с поворотной щекой и пластмассовыми накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр исп. 02 Карабин со складывающимся металлическим прикладом по «типу СВДС» с поворотной щекой и пластмассовыми или деревянными накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм		Масса, кг

Тигр исп. 03 Карабин с охотничьим деревянным прикладом и деревянными или пластмассовыми накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр исп.05 Карабин, выполненный в дизайне максимально приближенному к внешнему виду винтовки СВД, снабжен фанерным прикладом с отстегивающейся щекой, фанерными ствольными накладками с вентиляционными отверстиями, газовой трубкой с регулятором, прицельной планкой на 1200 м, основанием мушки с удлиненным пламегасителем.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-308 Самозарядный охотничий карабин под популярный патрон.308Win (7,62х51) с ортопедическим прикладом и ствольными накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг
	308 Win(7.62x51)

Тигр-308 исп. 01 Карабин со стационарным охотничьим прикладом и накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг
	308 Win(7.62x51)

Тигр-308 исп. 02 Карабин c прикладом с поворотной щекой по типу СВД и накладками из пластмассы.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг
	308 Win(7.62x51)

Тигр-308 исп. 03 Карабин с рукояткой управления, со складывающимся металлическим прикладом по типу СВДС с поворотной щекой и пластмассовыми накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина/длина со складывающим прикладом, мм	Масса, кг
	308 Win(7.62x51)

Тигр-30-06 Самозарядный охотничий карабин под патрон.30-06Sprg (7,62х63) с ортопедическим прикладом и ствольными накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-30-06 исп.01 Карабин с охотничьим прикладом и ствольными накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-30-06 исп.02 Карабин с пластмассовым прикладом с поворотной щекой по типу СВД и ствольными накладками из пластмассы.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-9 Самозарядный охотничий карабин под патрон 9,3х64 с ортопедическим прикладом и ствольными накладками из дерева. Емкость магазина
Длина ствола, мм

Общая длина, мм

Масса, кг

565 или 620Калибр, мм

Применяемый патрон

Емкость магазина

Длина ствола, мм

Общая длина, мм

Масса, кг
Тигр-9 исп. 02 Карабин со стационарным прикладом с поворотной щекой по типу СВД и накладками из пластмассы.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Карабины всех модификаций имеют различные варианты исполнения основных узлов.

Варианты исполнения конструкции приклада:

Ортопедический деревянный приклад (с вырезом под большой палец);
Охотничий приклад. При этом спусковой крючок выполнен слегка оттянутым назад;
Пластмассовый приклад по типу ОВД. Для удобства стрельбы с оптического прицела имеется поворотная щека;
Складывающийся на правую сторону трубчатый металлический приклад и пистолетная рукоятка. Приклад снабжен поворотной щекой для удобства при стрельбе с оптического прицела. Длина карабина со сложенным прикладом уменьшается на 260 мм.

Варианты исполнения конструкции ствольных накладок:

Деревянные охотничьи;
Пластмассовые;

Варианты исполнения конструкции основания мушки:

С длинным цилиндрическим пламегасителем;
С коротким коническим пламегасителем;
Без пламегасителя.

В обязательный комплект поставки карабинов входят: шомпол, принадлежность в пенале, масленка. По специальному заказу карабины могут комплектоваться оптическим прицелом с кронштейном, а также чехлом и ремнем.

Технические характеристики карабинов

	Тигр	Тигр-308	Тигр-9
Калибр, мм	7,62	7,62	9
Применяемый патрон	7,62x54R	.308 Win(7,62x51)	9,3x64
Длина ствола, мм*	530	565	565
Общая длина карабина, мм	1100...1200	1100...1200	1100...1200
Масса карабина с неснаряженным магазином, кг	3,9	3,95	3,95
Вместимость магазина, шт. патронов	5 или 10	10	5

Примечание.* По специальному заказу карабины могут поставляться с удлиненным (620 мм) стволом.

Характеристика патронов

Обозначение патрона	Масса пули, г	Начальная скорость пули, м/с	Дульная энергия, Дж
7,62x54R	13,2	720...780	~3600
.308Win (7,62x51)	9,7...11,7	870...800	~3700
9,3x64	16...19	820...780	~5800

Более 50 лет на вооружении состоит пока непревзойденная как армейский образец снайперская винтовка системы Драгунова, прекрасно зарекомендовавшая себя в десятках конфликтов по всему миру.

История создания

После завершения Великой Отечественной войны возник вопрос о принятии на вооружение новой снайперской винтовки, поскольку СВТ-40 в качестве снайперского оружия была признана неудовлетворительной, а винтовка Мосина к тому времени морально устарела.

В 1946 году Симоновым была предложена снайперская винтовка, созданная на основе СКС-45, однако кучность стрельбы этого оружия оказалась недостаточной. На конкурс был представлен ряд образцов, созданных конструкторами Константиновым и Драгуновым. Винтовка Константинова была более простой и технологичной в производстве, но уступала винтовке Драгунова по кучности боя. После ряда испытаний было принято решение о принятии на вооружение пусть более дорогой, но обладавшей лучшими боевыми качествами винтовки Драгунова.

Ко времени создания СВД Евгений Федорович Драгунов имел значительный опыт создания спортивного оружия, но основным успехом его деятельности стало долгое и непростое (СВД дорабатывалась несколько лет) создание прекрасной снайперской винтовки, которая уже более 50 лет остается на вооружение целого ряда стран.

СВД

СВД была принята на вооружение в 1963 году. Оптический прицел позволяет вести огонь из винтовки на максимальную дистанцию до 1300 метров: механический - до 1200 метров. Однако на такие расстояния возможно ведение огня по групповым целям; на практике снайперами обычно стрельба ведется с гораздо более коротких дистанций.

Питание осуществляется из коробчатого магазина на 10 патронов. Стрельба ведется 7,62 мм специальными снайперскими патронами, а при их отсутствии их - обычными. Стрельба из винтовки возможна только одиночными выстрелами. Впоследствии Драгуновым предпринималась попытка сделать автоматическую снайперскую винтовку, однако создать хороший образец без увеличения массы оружия оказалось на тот момент невозможным, и от дальнейшей работы в данном направлении было принято решение отказаться.

Винтовка комплектовалась штык-ножом к автомату АКМ. СВД нашла применение во всех военных конфликтах, начиная со второй половины 60-ых годов. Одним из самых масштабных эпизодов применения СВД стали военные действия на территории Чеченской республики и Дагестана, где во время боев в горах и в условиях населенных пунктов было отмечено массовое применение снайперского вооружения.

До наших дней СВД, несмотря на весьма внушительный возраст, остается одной из лучших снайперских армейских винтовок в мире. Конечно, существует специальное оружие, превосходящее по своим боевым характеристикам СВД, но в качестве массовой винтовки для многотысячной армии пока СВД конкурентов не имеет.

СВДС

В 1991 году в Ижевске была произведена модернизация СВД и создан новый вариант винтовки со складным прикладом. В отличие от СВД, СВДС имеет усовершенствованный газоотводный узел, пламегаситель и отличается более коротким стволом. Из-за большой длины СВД оказалась не всегда удобной при десантировании войск, и при транспортировке внутри боевой техники. Требовалось создать более компактный вариант оружия, не утратив его боевых качеств.[

Эта задача была выполнена коллективом под руководством А. И. Нестерова. Приклад СВДС складывается на правую строну ствольной коробки. Таким образом, при складывании приклада, отпадает необходимость снимать оптический прицел. Винтовка оснащена открытым и оптическим (ПСО-1М2) прицелами.

СВДК

В 2006 году на вооружение принимается крупнокалиберная снайперская винтовка, созданная на базе СВД под 9 мм патрон. Оружие предназначено для поражения противника, находящегося за преградой, имеющего защитные средства (бронежилеты), а также легкой техники.

По устройству винтовка СВДК является дальнейшим развитием снайперской винтовки Драгунова, однако основные узлы рассчитаны на использование более мощного патрона. Часть ствола винтовки помещена в специальный кожух. Пистолетная рукоятка и складной металлический приклад заимствованы от снайперской винтовки СВДС, однако площадь резинового затыльника приклада заметно увеличена в связи с более сильной отдачей при стрельбе. В отличие от СВД винтовка не имеет возможности крепления штыка. Для лучшей устойчивости при стрельбе с использованием мощного 9-мм патрона винтовка оснащается сошками. Подобно винтовке СВД, СВДК помимо оптического (1П70 «Гиперон») имеет и открытый прицел.

Снайперская винтовка Драгунова с пластиковым прикладом и цевьем Фото (c) KardeN

7,62-мм снайперская винтовка Драгунова (СВД, Индекс ГРАУ - 6В1) была разработана в 1957-1963 гг. группой конструкторов под руководством Евгения Драгунова. На Западном пространстве СВД считается винтовкой улучшенного боя, а не снайперской (высокоточной винтовкой для снайперов-профессионалов), то есть марксманской винтовкой - оружием пехотного снайпера («марксмана»), занимающим промежуточное положение между обычным стрелковым оружием и более тяжёлыми высокоточными снайперскими винтовками с продольно скользящим поворотным затвором.

В середине 1960-х годов в технические процессы производства снайперской винтовки Драгунова СВД были внесены изменения: оружейники И. А. Самойлов и В. Никитин разработали новую технологию изготовления ствола. В 1990-е годы винтовку начали комплектовать пластмассовым цевьем. Кроме того, был освоен выпуск конверсионного варианта винтовки - самозарядного карабина «Тигр» (конструктивно отличается более коротким стволом, отсутствием пламегасителя, газового регулятора и прилива для крепления штыка, измененной фурнитурой).

Для стрельбы из СВД применяются винтовочные патроны 7,62×54 мм R с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны (7Н1, 7Н14), может также стрелять патронами с экспансивными пулями JHP и JSP.

Огонь из снайперской винтовки Драгунова СВД ведется одиночными выстрелами. Подача патронов при стрельбе производится из коробчатого магазина ёмкостью 10 патронов. На дульной части ствола крепится пламегаситель с пятью продольными прорезями, маскирующий также выстрел в ходе ночных операций и предохраняющий от загрязнения ствола. Наличие газового регулятора для изменения скоростей отката подвижных частей обеспечивает надёжность винтовки в работе. Винтовка комплектуется оптическим прицелом ПСО-1М2, имеется возможность установки ночных прицелов НСПУМ или НСПУ-3.

Автоматика винтовки СВД основана на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню. При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение.

При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.

В 1991 году для воздушно-десантных войск была принята на вооружение винтовка СВДС, которая представляла собой СВД с укороченным на 5,5 см стволом и складным прикладом.

Точность стрельбы

В соответствии с «Наставлением по стрелковом делу» кучность боя винтовки считается нормальной, если при стрельбе четырьмя выстрелами из положения лёжа на дальность 100 м все четыре пробоины умещаются в круг диаметром 8 см. Стрельба ведётся взятыми из герметичной укупорки патронами из одной партии с обыкновенными пулями со стальным сердечником.

Изначально СВД выпускалась с шагом нарезов 320 мм, аналогичным спортивному оружию и обеспечивающим высокую кучность стрельбы, однако при принятии снайперской винтовки Драгунова на вооружение выяснилось, что с таким шагом рассеивание бронебойно-зажигательных пуль Б-32 увеличивается в два раза. В результате было решено изменить шаг нарезов на 240 мм, что привело к увеличению норматива по рассеиванию на дальности 100 м с 8 см до 10 см (что, однако, не нашло отражения в НСД). При стрельбе снайперским патроном 7Н1 рассеивание составляет (в зависимости от шага нарезов) не более 10-12 см на дистанции 300 м.

Дальность прямого выстрела снайперской винтовки Драгунова СВД составляет:

по головной фигуре, высотой 30 см - 350 м,
по грудной фигуре, высотой 50 см - 430 м,
по бегущей фигуре, высотой 150 см - 640 м.

Прицел ПСО-1 рассчитан на стрельбу до 1300 метров, однако на такой дальности можно эффективно стрелять только по групповой цели, либо вести беспокоящий огонь.

Главной сложностью при стрельбе на большие дальности являются ошибки подготовки исходных данных для стрельбы (это справедливо для всех снайперских винтовок). На дальности 600 метров срединная ошибка по высоте (в определении дальности, равной 0,1 % дальности) - 63 см, срединная ошибка в боковом направлении (определение скорости бокового ветра, равной 1,5 м/с) - 43 см. Для сравнения, срединное отклонение рассеивания пуль для лучших снайперов для 600 м - по высоте 9,4 см, боковое 8,8 см.

Хорошая подготовка снайпера позволяет вести прицельный огонь даже по таким целям, как вертолёты и малоскоростные самолёты. Например, известен случай, когда бойцу партизанского отряда ФНОФМ удалось сбить выстрелом из СВД реактивный штурмовик ВВС Сальвадора. Это произошло 12-го ноября 1989 года у деревни Сан-Мигель. Заходивший в атаку самолёт Cessna A-37B удачно вписался в прицел и был поражён (позже удачливый снайпер рассказывал, что целился в кабину экипажа). Пуля попала в лётчика, после чего самолёт потерял управление и разбился. Похожим образом использовали СВД иракские боевики, заявлявшие об уничтожении огнём снайперских винтовок малых разведывательных БПЛА RQ-11 Raven.

Характеристики снайперской винтовки Драгунова

Калибр: 7,62×54R
Длина оружия: 1225 мм
Длина ствола: 547 мм
Ширина оружия: 88 мм
Высота оружия: 230 мм
Масса без патронов: 4,3 кг.
Емкость магазина: 10 патронов

Снайперские винтовки

Снайперская винтовка Драгунова (калибр 7,62 мм) состоит на вооружении с 1963 года, и планов по ее замене на что-то другое пока что нет. Несмотря на то, что СВД уже морально устарела — все же она отлично справляется со своими основными задачами. Тем не менее, разговоры о том, что эту винтовку следует поменять на новую стрелковую систему, звучат все чаще.

Винтовка Драгунова по распространённости в мире — вторая после клонов винтовок М24 американской армии. СВД называют легендарной — и не зря, ведь ее узнают «с ходу»: уникальный профиль, характерный звук выстрела и превосходные технические характеристики. Легенды о пробивной силе и точности винтовки вообще неисчислимы. У этой винтовки неповторимая и интересная судьба.

История СВД

Биография этой винтовки стартует с 1950-х годов. Именно тогда проходило массовое перевооружение советской армии. Разработка новой снайперской винтовки была поручена Евгению Драгунову, известному создателю спортивного огнестрельного оружия.

В ходе проектировании снайперской винтовки конструкторская группа Драгунова столкнулась с массой трудностей, большей частью связанными с зазорами между различными частями винтовки. Нужно было обеспечить оптимальную плотность, чтобы достичь высокой кучности стрельбы. Но большие зазоры также обеспечивают хорошую устойчивость оружия к загрязнениям и другим воздействиям. В результате конструкторы пришли к разумному компромиссу.

Проектирование винтовки закончилось в 1962 году. Конкуренцию в этой работе Драгунову составлял А.Константинов, который разрабатывал собственную снайперскую винтовку. Они начали одновременно и закончили почти в одно время. Обе модели подвергали различным испытаниям, однако победу одержало оружие Драгунова, превзошедшее винтовку Константинова и по кучности, и по меткости стрельбы. В 1963 году СВД приняли на вооружение.

Задачи, которые ставились перед снайперской винтовкой, были довольно специфичными. Это уничтожение малоподвижных, движущихся и стационарных целей, которые могут находиться в небронированной технике или частично скрыты за укрытиями. Самозарядная конструкция значительно повышала боевую скорострельность оружия.

Точность стрельбы СВД

Снайперская винтовка Драгунова имеет превосходные технические характеристики, в том числе очень высокой точностью для данного типа оружия. Для максимально точного боя оптимальный шаг нарезов ствола составляет 320 мм. До 1970-х годов винтовка выпускалась именно с такими стволами. Со снайперским патроном 7Н1 кучность боя составляла 1,04 MOA. Это лучше, чем у многих магазинных винтовок (самозарядная винтовка при прочих равных условиях стреляет несколько менее точно, чем не самозарядная). К примеру, магазинная снайперская винтовка M24, принятая на вооружение в США, при использовании снайперского патрона показывает кучность 1,18 МОА.

Но при шаге нарезки 320 мм практически невозможно использовать патроны с бронебойно-зажигательными пулями — в полете они начинали кувыркаться и шли мимо цели. В 1970-х годах винтовке придали большую универсальность, снизив шаг нарезов до 240 мм. После этого винтовка смогла стрелять любыми типами боеприпасов, но снизились характеристики кучности:

до 1,24 МОА — стрельба патроном 7Н1;
до 2,21 МОА — при стрельбе патроном ЛПС.

Снайперская винтовка Драгунова со снайперским патроном может с первого выстрела поражать следующие цели:

грудная фигура — 500 м;
голова - 300 м;
поясная фигура – 600 м;
бегущая фигура – 800 м.

Прицел ПСО-1 предназначен на стрельбу до 1200 метров, но при такой дальности можно вести лишь беспокоящий огонь либо эффективно стрелять лишь по групповой цели.

ТТХ винтовки

Калибр СВД — 7,62 мм
Начальная скорость пули — 830 м/с
Длина оружия — 1225 мм
Темп стрельбы — 30 выстрелов/мин
Подачу боеприпасов обеспечивает коробчатый магазин (10 патронов)
Патрон — 7,62×54 мм
Масса с оптическим прицелом и в заряженном состоянии — 4,55 кг
Длина ствола — 620 мм
Нарезы – 4, направление правое
Прицельная дальность – 1300 м
Дальность эффективного действия – 1300 м.

Особенности конструкции

СВД — это самозарядная винтовка. Ее автоматика работает на принципе отвода пороховых газов из ствола оружия при выстреле с запиранием канала на 3 боевых упора при помощи поворота затвора.

Оружие получает боеприпасы из отъемного коробчатого магазина, который вмещает 10 патронов 7,62х54R.

Стрельба из СВД может осуществляться:

винтовочными патронами с обыкновенными, трассирующими, а также бронебойно-зажигательными пулями;
снайперскими патронами (7Н1, 7Н14);
патронами с экспансивными пулями марок JSP и JHP.

Достаточно часто конструкцию СВД сравнивают с конструкцией АКМ, но несмотря на наличие схожих элементов, у винтовки Дегтярева есть характерные особенности:

газовый поршень не соединен жестко с затворной рамой, что при стрельбе сокращает суммарный вес подвижных деталей винтовки;
запирание канала ствола выполняется на три боевых упора (один из них является досылателем) во время поворота затвора;
ударно-спусковой механизм СВД куркового типа собран в одном корпусе;
предохранитель винтовки управляется с правой стороны винтовки достаточно крупным рычагом. Предохранитель блокирует спусковой крючок во включенном положении, в том числе ограничивает движение затворной рамы назад, что обеспечивает защиту при транспортировке от внешних загрязнений;
пламегаситель винтовки также выполняет функцию дульного тормоза-компенсатора отдачи. У пламегасителя пять щелевых прорезей;
приклад и цевье оружия изготавливался из пластика (ранее из дерева);
на прикладе крепится нерегулируемый упор для щеки.

Прицельные приспособления

Специально для винтовки СВД в 1963 году был разработан прицел снайперский оптический ПСО-1. Это основной оптический прицел советского, а также российского снайперского вооружения.

Конструктивная особенность прицела – довольно удачная прицельная сетка, которая позволяет снайперу определять расстояние, а также брать по ходу стрельбы необходимые горизонтальные поправки, не вращая маховики. Это обеспечивает быстрое прицеливание и стрельбу.

Прицел герметичен, его заполняют азотом, что при перепаде температур исключает запотевание оптики. Он комплектуется сумкой для переноски, светофильтрами, чехлом, адаптером питания, источником питания и запасными лампочками.

ПСО-1 предназначен для стрельбы по хорошо замаскированным и малогабаритным целям. Устанавливается на крепление «ласточкин хвост». Подсветка сетки дает возможность производить прицеливание в сумерках. Предусмотрена возможность вводить углы прицеливания, исходя из дальности до цели, в том числе боковые поправки (движение цели, ветер). ПСО-1 рассчитан на ведение огня до 1300 метров.

Помимо оптического прицела, на винтовку могут быть установлены ночные прицелы. При выходе оптического прицела из строя, стрелок может выполнять задачу при помощи стандартных прицельных приспособлений, состоящих из регулируемого целика и мушки в намушнике.

Модификация СВДС

В в 1991 году ижевскими конструкторами была создана модернизация СВД со складным прикладом. СВДС в отличие от СВД имеет:

усовершенствованный пламегаситель и газоотводный узел;
более короткий ствол;
модифицированный оптический прицел ПСО-1М2.

СВД оказалась не всегда удобной при десантировании войск и при транспортировке в технике из-за большой длины. В результате был разработан более компактный вариант винтовки, не утративший основных боевых качеств своего предшественника. Эту задачу доверили коллективу под руководством А. И. Нестерова. В результате приклад СВДС стал складываться на правую строну ствольной коробки. При складывании приклада нет необходимости снимать оптический (или ночной) прицел. Винтовка СВДС оснащена оптическим (ПСО-1М2) и стандартными открытым прицелами.

Видео о винтовке Драгунова

Модификация СВДК

На вооружение армии в 2006 году была принята крупнокалиберная снайперская винтовка, созданная на базе СВД под 9 мм патрон. Оружие было разработано специально для поражения противника, который находится за преградой, имеет защитные средства (бронежилеты), а также для поражения легкой техники.

Винтовка СВДК по устройству является дальнейшим развитием СВД, однако основные ее узлы были модернизированы и рассчитаны на применение более мощного патрона:

часть ствола винтовки поместили в специальный кожух;
складной металлический приклад и пистолетную рукоятку позаимствовали у снайперской винтовки СВДС, но при этом площадь резинового затыльника приклада была заметно увеличена вследствие более сильной отдачи во время стрельбы.

Винтовка СВДК, в отличие от СВД, не предусматривает возможности крепления штыка. Для лучшей устойчивости при стрельбе мощным 9-мм патроном оружие оснащается сошками. СВДК, подобно винтовке СВД, помимо специального оптического прицела 1П70 «Гиперон» также имеет и открытый прицел.

Винтовка Драгунова в действии

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Снайперская винтовка Драгунова СВД, получившая прозвище «плетка» за характерный звук выстрела, состоит на вооружении российской армии более полувека и удовлетворяет многим современным требованиям к оружию данного класса.

По количеству выпущенных экземпляров и распространенности в мире СВД занимает уверенное второе место среди снайперского оружия, уступая лишь американской М24. Винтовка стала неизменным внешним атрибутом солдат советской и российской армии, соперником может послужить только , который появился на вооружении на 15 лет раньше.

История снайперской винтовки Драгунова

Разработка специализированной снайперской винтовки для Советской Армии началась во второй половине 50-х годов прошлого века.

Стимулом к разработке стало изменение штатного состава мотострелковых подразделений, в который ввели снайпера. Общие требования к винтовке оформились в виде технического задания ГРАУ Генштаба СА к 1958 году:

использовать в качестве боеприпасов (7,62*54 мм);
иметь самозарядный принцип работы и не превышать по и Мосина;
запас патронов в магазине – не менее 10 штук;
возможность ведения эффективного огня на расстоянии до 600 м.

Для конкурсных испытаний были представлены винтовки нескольких конструкторских бюро, в том числе Е.Ф. Драгунова, С.Г. Симонова и А.С. Константинова. Сравнительные стрельбы проходили на полигоне в Щурово (Московская область).

Образцы Симонова и Константинова продемонстрировали хорошую работу автоматики вместе с невысокой точностью боя.

Самозарядная винтовка ССВ-58 конструкции Драгунова показала высокие характеристики кучности, но при этом комиссия отметила факт низкой надежности оружия, которое становилось непригодным для эксплуатации через 500…600 выстрелов.

Все три варианта винтовки получили рекомендации по доработке и повторно прошли испытания в 1960 году. После этого цикла тестов оружие КБ Симонова было признано неудачным (из-за невысокой точности по сравнению с эталоном), а оставшиеся два образца были отправлены на доработку.

В частности, на винтовке Драгунова имелись претензии к работе механизма подачи патронов.

Третий цикл испытаний состоялся в конце 1961 – начале 1962 года и выявил окончательного победителя – винтовку Драгунова, которая превзошла конкурента по кучности огня.

Оружие Константинова забраковали за возможность ведения огня только с оптическим прицелом и слишком близкое расположение к лицу стрелка окна выброса гильз.

К середине 1962 года в войска поступила первая партия из 40 экземпляров ССВ-58. На основе опыта эксплуатации в конструкцию были внесены корректировки, и в 1963 году началось серийное производство оружия под обозначением самозарядная винтовка Драгунова (код ГРАУ 6В1). Одновременно на вооружение поступил оптический прицел модели ПСО-1 (код 6Ц1).

Ранние образцы СВД имели ствол с шагом нарезки 320 мм, который соответствовал обычным пулям и обеспечивал высокие параметры кучности. При использовании модернизированных бронебойно-зажигательных пуль Б-32 стало наблюдаться увеличенное рассеивание.

Поэтому в 1975 году шаг сократили до 240 мм, что несколько снизило кучность при использовании обычных пуль, но заметно улучшило кучность стрельбы.

Устройство и основные характеристики

Для привода механизма перезарядки применяется отвод части пороховых газов из ствола в отдельную камору с поршнем. В устройстве механизма присутствует двухпозиционный газовый регулятор, который определяет скорость движения рамы при откате.

В обычных условиях регулятор находится в положении 1. При длительной эксплуатации оружия без смазки и очистки могут появляться задержки в работе. В этом случае регулятор переводят в положение 2, вращая рычажок фланцевой частью гильзы.

После выстрела газы расширяются и выталкивают пулю из ствола.

После прохождения пулей газоотводного отверстия на поверхности ствола, часть газов поступает в камору и приводит в движение поршень, выполненный в виде единой детали вместе с толкателем. Толкатель смещает раму до крайнего заднего положения, сжимая при этом возвратные пружины.

При движении рамы происходит открытие затвора и извлечение гильзы из камеры патронника. Пустая гильза выбрасывается из полости ствольной коробки и одновременно происходит взведение и постановка курка на режим автоспуска. Затем рама доходит до упора и начинает обратное движение под силой воздействия пружин.

После начала обратного хода рамы затвор забирает верхний патрон из обоймы, подает его в патронник и запирает ствол. При запирании затворная часть осуществляет поворот в левую сторону, что позволяет ввести в зацепление выступы на затворе с прорезями в ствольной коробке.

Дополнительные выступы на раме приводят в действие тягу шептала автоспуска, которое переводит курок в боевое положение.

Нажатием на спуск приводится в действие тяга, которая находится в зацеплении с тягой шептала. За счет этого шептало поворачивается и освобождает курок, который начинает вращаться вокруг своей оси под воздействием усилия сжатой боевой пружины.

Курок наносит удар по ударнику и смещает его вперед. Острый конец ударника разбивает капсюль и воспламеняет заряд пороха в гильзе.

После выполнения последнего выстрела и отхода рамы до задней точки из магазина выходит подаватель, который включает останов затвора. Останов фиксирует в открытом положении затвор и не дает раме начать движение отката.

На основе СВД с начала 90-х годов выпускается , предназначенный для ведения огня полуоболочечными пулями с весом около 13 граммов (патрон типа 7,62*54R).

Оружие используется для охоты на крупного и среднего зверя. Встречаются варианты с несамозарядной подачей патронов, а также экспортные версии под патрон калибром.308Win (7.62*51), .30-06 Спрингфилд(7,62*63) или 9,3*64 (патрон Бреннеке). «Тигр» отличается от базового варианта укороченным стволом и демонтированными пламегасителем и газовым регулятором.

Боевое применение

Несмотря на то, что винтовка стала поступать на вооружение в 60-е годы, вплоть до начала военных действий в Афганистане о ней нигде не сообщалось. После распада СССР винтовка применялась во многих локальных конфликтах в Азии, Ближнем Востоке и Африке.

На сегодняшний день 7,62 мм снайперская винтовка Драгунова состоит на вооружении армии России и армий нескольких десятков государств.

Мнение об оружии

Несмотря на возраст оружия, оно остаётся конкурентоспособным и сегодня. За более чем 50 летнюю историю применения снайперская винтовка Драгунова не получила явных отрицательных отзывов.

СВД применяется снайперами во многих военных конфликтах, несмотря на возможность приобретения более современных изделий.

Возникающие сложности при ведении огня на больших расстояниях связаны с неверным расчетом исходных данных неопытными стрелками.

Отмечаются и некоторые недостатки СВД, в первую очередь это самозарядный механизм работы, который подходит армейским снайперам, для стрельбы на дистанции до 500-600 метров, но абсолютно не годится для снайперской стрельбы на большие дистанции, так как работа автоматики сбивает прицел.

Кроме того в недостатках отмечается и жёсткое крепление ствола, считается что плавающий ствол оптимален для снайперского оружия. Недоумение вызывает прилив на стволе и сам штык-нож в комплекте винтовки. Снайпер и штыковая атака довольно странное сочетание.

Подтверждением высокого уровня характеристик винтовки может служить официально зарегистрированный рекорд дистанции попадания в цель (для оружия калибром 7,62 мм). Это произошло в 1985 году на территории Афганистана, когда снайпер В. Ильин застрелил душмана на дистанции 1350 м. Рекорд не побит вплоть до настоящего времени.

Современные реплики СВД

В продаже присутствует пневматическая винтовка Драгунова производства фирмы MWM Gillmann GmbH. Пули с калибром 4,5 мм устанавливаются в имитаторы настоящего патрона, которые располагаются в магазине. Резервуар с газом установлен в затворе винтовки.

Благодаря такой компоновке удалось обеспечить визуализацию стрельбы аналогичную реальному оружию – с перезарядкой и выбросом «гильзы» наружу.

На сегодняшний день ведутся работы по созданию современных снайперских винтовок (например, ОЦ-129), но перспективы принятия их на вооружение не ясны. Поэтому на ближайшие основным оружием снайперов в армии РФ останется старая добрая русская винтовка СВД.
