Терморегуляторы для газовых котлов отопления: советы по выбору и отзывы. Терморегуляторы для систем отопления, а также их подключение Газовые регуляторы температуры

27.06.2020

Когда в доме проведена система отопления при помощи газового котла, регулировать оптимальную температуру помещения приходится вручную. Причем такой вариант обогрева очень чувствителен к погодным изменениям. Как только на улице становится холоднее, приходится увеличивать температуру теплоносителя. Даже дорогие модели, имеющие высокий уровень автоматизации, требуют этих действий. Чтобы избавить потребителей от такой работы, производители выпустили терморегулятор для котла отопления (регулятор температуры).

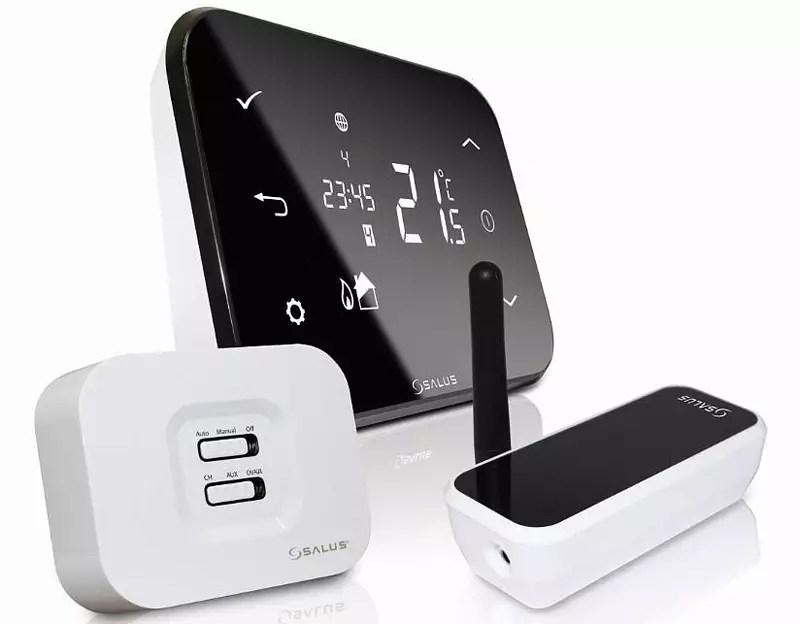

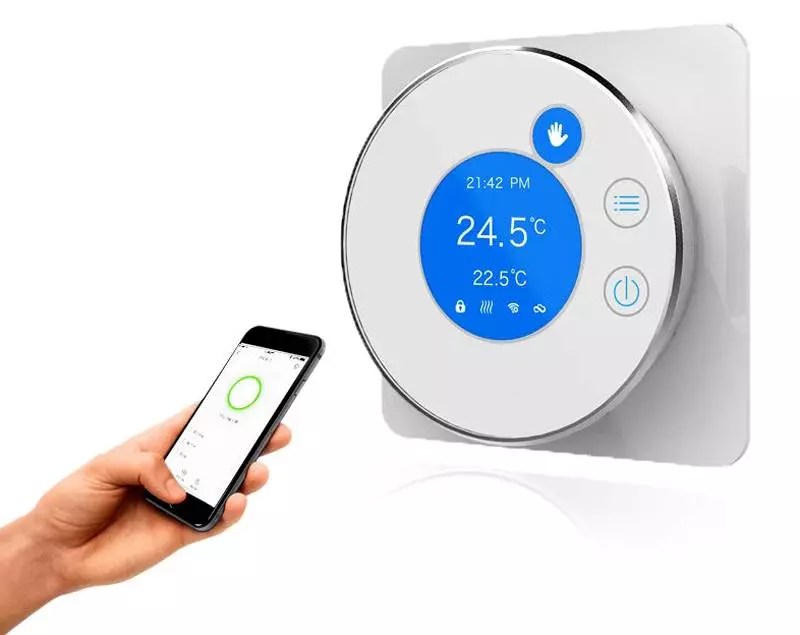

Варианты «умных» устройств

Терморегулятор для котла отопления (регулятор температуры): как он работает

Установленная система отопления от газового котла производит нагрев помещения до выставленной температуры вне зависимости от уровня жары или холода внутри. При этом человек хорошо ощущает на себе суточные перепады погоды, если не меняет режим вручную.

Вариант установки термостата

Чтобы устранить эту проблему в небольшом доме без второго этажа, хватает смонтировать один терморегулятор в проходной комнате.

Обратите внимание! Необходимо правильно подключать и монтировать устройство, чтобы оно корректно работало и подавало сигнал на котел.

В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором. По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия.

Схематичная работа датчика

Терморегулятор выполняет задачу включение и отключения системы отопления при достижении заданной температуры автономно, без участия человека. Простая схема включает в себя два контакта, провода которых проведены к котлу и подключены к клапану.

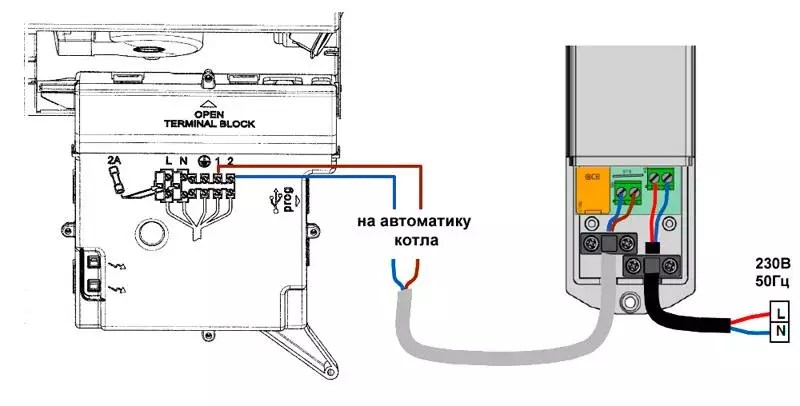

Вариант подключения оборудования

Когда прибор включен, последний элемент находится в открытом состоянии. Когда происходит замыкание, прекращается подача топлива к горелке и пламя останавливается. В обратном процессе возгорание происходит от запальника.

Газовый настенный двухконтурный котел с закрытой камерой сгорания. В чем его особенности, преимущества и недостатки, как правильно его выбрать и установить – читайте в данном обзоре.

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

частое проветривание;
яркие солнечные лучи, которые поступают через окна;
резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Терморегулятор для котла отопления (регулятор температуры)

Терморегулятор для котла отопления (регулятор температуры) позволяет поддерживать оптимальную температуру в помещении, которое отапливается газовым котлом. Об это мы подробнее рассмотрим в статье.

Терморегулятор для котла – доверяем погоду в доме автоматике

Терморегулятор для котла не только экономит наши средства, сокращая объем газа, но и увеличивает ресурс оборудования. Такое приспособление обязательно стоит иметь на вооружении, но каким оно должно быть?

Как меняется работа газового котла с терморегулятором?

Разнообразие отопительных котлов на сегодняшний день просто поражает. Они имеют множество модификаций, работают от различных типов топлива. Но очень важно обеспечить правильное управление такими агрегатами. Это позволит снизить потребляемую энергию, а следовательно, уменьшить расходы, продлить срок службы оборудования и добиться оптимального микроклимата в каждой комнате. Все эти задачи под силу специальным регуляторам температуры.

Регулятор температуры котла

Газовые котлы имеют циклическую схему и включаются после того, как температура воды либо иного теплоносителя опустится до определенного значения. При этом скорость нагрева и остывания воды в системе и воздуха в помещении различна. Зачастую в комнате еще нужная температура, а теплоноситель в системе уже остыл, поэтому горелка газового котла включается. Это приводит к нежелательному изменению микроклимата, лишнему расходу топлива и износу нагревательного оборудования. Регулировать этот процесс вручную неудобно. Установив специальное устройство, вы избежите таких проблем.

Устройство для регулирования температуры газового котла

Эти приспособления оснащены датчиком, измеряющим температуру в помещении. Вы сами задаете ее оптимальные значения, и как только в доме становится прохладнее, устройство сразу включает насос и производит запуск газового котла. После превышения заданного порога отопительное оборудование автоматически отключается.

Каким может быть терморегулятор для котла?

Сегодня выбор подобных устройств довольно велик, можно найти проводные и дистанционные модели, программируемые и простые, механические либо электронные. В зависимости от типа и количества функций будет отличаться стоимость. Сейчас рассмотрим основные отличия существующих терморегуляторов.

Механический терморегулятор для газового котла

Наиболее простые и дешевые, конечно, механические модели, именно это и относится к их главному достоинству. Такое оборудование простое в эксплуатации, и его относительно легко отремонтировать. Да и вероятность выхода из строя сводится к минимуму. К более дорогостоящему относится электронное оборудование, которое тоже весьма неприхотливо.

А вот программируемые температурные регуляторы – уже сложные устройства. Чтобы их установить, правильно настроить и изменить параметры, придется немного повозиться. Однако, сделав эти операции 1–2 раза, потом вы легко будете справляться с подобными задачами. Они обеспечивают более точный контроль, имеют множество функций. Например, в некоторых моделях можно задать желаемую температуру в режиме «день» и «ночь» или запрограммировать отопительную систему в зависимости от дней недели. Дистанционное управление весьма удобно. Правда, все это отразится на стоимости прибора.

Программируемый терморегулятор для газового котла

Если вы отдали предпочтение проводным терморегуляторам, уделите особое внимание монтажу. Важно обеспечить бесперебойную связь контролирующего устройства с отопительным оборудованием. Беспроводные регуляторы обеспечивают пуск и отключение газового котла с помощью радиосигнала, поступающего от контрольного пункта к исполнительному. Первый устанавливается в выбранном помещении, а второй непосредственно на котле.

Сложно ли установить датчик?

Максимальная эффективность работы терморегуляторов для газовых котлов возможна только после правильной установки. Что же тут сложного? А давайте пробежимся по инструкции.

Как установить терморегулятор для газового котла – пошаговая схема

Шаг 1: Выбор терморегулятора

Желательно, чтобы терморегулятор был той же фирмы, что и котел. Так получится значительно упростить процесс монтажа. Если решили использовать проводные датчики, то их нужно установить еще до начала ремонтных работ, иначе придется повредить отделку, чтобы проложить кабель. Еще обязательно перед покупкой устройства просчитать отапливаемую площадь, это поможет избежать простоя оборудования.

Шаг 2: Выбор места

Если речь идет о дистанционных приборах, которые устанавливаются в любом месте, то важно правильно подобрать помещение. Желательно выбрать наиболее посещаемое, например, гостиную. Иногда его ставят в самой холодной комнате, все зависит от потребностей. Датчик должен располагаться на открытом пространстве. Следует исключить загромождение его мебелью, шторами и иными предметами быта. Также не допускается размещение в близости от электрических и отопительных приборов. Нежелательно и попадание на устройство солнечных лучей или сквозняков. Если на радиаторах отопления в комнате, где монтируется контролирующий датчик терморегулятора, установлены вентили с термоголовками, то их необходимо заменить на обыкновенные, с ручной регулировкой. Иначе они могут исказить показания прибора, и система будет работать некорректно.

Монтаж контролирующего датчика терморегулятора котла

Шаг 3: Подключение

Для начала необходимо внимательно ознакомиться с прилагаемой инструкцией, схемой и действовать только согласно рекомендациям производителя. Подключить прибор можно или с помощью клеммы на газовом оборудовании или подсоединив кабель. Все зависит от выбранной модели. Контролирующий элемент необходимо располагать на высоте 1,5 метра от пола и на внутренней стене. Это связано с тем, что теплый воздух находится наверху, холодный, наоборот, концентрируется снизу, а наружные стены более холодные. Перед подключением обязательно обесточьте объект, а затем соедините ноль, фазу и землю.

Шаг 4: Настройка

Теперь следует задать необходимые параметры. Обычно на лицевой панели прибора находятся кнопки, с их помощью и производятся необходимые настройки. В этом случае опять пригодится техническая документация устройства, в которой подробно описан процесс программирования. Устанавливается шаг и температура нагрева. Есть еще функция задержки срабатывания терморегулятора. Например, при кратковременных сквозняках устройство определяет их и не включается. Более дорогостоящие модели могут иметь еще ряд опций.

Программирование терморегулятора котла

Рекомендуется выставлять температуру 20 градусов. В домах с маленькими детьми, пожилыми и людьми с ограниченными возможностями ее повышают до 22 °C. А вот с целью экономии в ночное время можно выставить на несколько градусов ниже. Чтобы повысить эффективность, обязательно позаботьтесь о надежной теплоизоляции дома .

Если вы сомневаетесь, нужно ли приобретать дорогостоящее оборудование, то всегда можно испытать эффект на более дешевых и простых механических моделях. Не допускайте простоев прибора и своевременно меняйте батарейки.

Терморегулятор для котла – что это, особенности выбора для газового оборудования? Видео

Терморегулятор для газового котла и его роль в семейном бюджете. Сложности выбора приспособления, особенности установки и регулировки. Видео монтажа терморегулятора

Терморегулятор для котла отопления

С целью равномерного обогрева помещения и рационального расходования электроэнергии, был разработан и внедрен специальный прибор для котла отопления - терморегулятор. Принцип работы разных моделей оборудования очень схож, но есть и важные различия. Например, сигнал тепла может поступать к теплоносителю, от датчиков, измеряющих температуру внутри помещения или снаружи. В этой статье поговорим о характеристиках популярных терморегуляторов для котла отопления, и узнаем, по каким параметрам их выбирать.

Принцип работы и устройство

Обычно, режимы работы отопительного котла регулируются датчиками, измеряющими температуру теплоносителя. На самом деле, это не всегда удобно, так как регулятор, установленный на определенную температуру жидкости, дает котлу команду на включение, если теплоноситель остыл. Но при этом не учитывается температура внутри помещения, которая изменяется в разное время года. То есть, весной батареи будут работать точно так же, как и зимой, тогда как терморегулятор, меряющий температуру в отапливаемом помещении, позволяет сделать включение и выключение котла зависящими от этих данных.

Термостат сконструирован так, что в него встроен термодатчик, который ставят в помещении, где желают замерять среднюю температуру. Сделать это нужно таким образом, чтобы на датчик не влияло тепло непосредственно от батареи. Получая информацию о температуре в помещении, регулятор дает команды котлу отопления.

Устройство измеряет температуру и по мере необходимости отключает нагревание системы. Когда температура понижается до установленных показаний термостата, котел включается вновь.

Виды терморегуляторов

Определение места установки и характеристик термодатчика для котла отопления необходимо сделать еще на этапе проектировки системы. Нужно предварительно рассчитать параметры теплоснабжения и, основываясь на этих данных, сделать выбор отдельных частей системы.

Не является исключением и термостат для радиатора отопления. Но кроме технических характеристик стоит учесть и эксплуатационные качества:

точность управления. Это качество позволяет понять, какие изменения температуры теплоносителя приведут к срабатыванию устройства;
автоматизация терморегулятора. Она помогает понять, насколько часто нужно будет вручную корректировать настройки, чтобы сделать функционирование системы нормальной;
дополнительный режим. Практически каждая модель может быть настроена на цикличную работу посуточно или на всю неделю – дополнительные настройки позволять работать строго в соответствии с заданными параметрами;
особенности монтажа. Необходимо обратить внимание на то, можно ли сделать установку термостата в любом положении, так как некоторые модели устанавливаются строго в одном положении.

Поговорим о самых основных видах терморегуляторов котла отопления, их качествах при эксплуатации и технических данных.

Механическое устройство

Самый простой вариант осуществлять контроль нагрева участка магистрали и радиатора - установить механический термостат для котла отопления. Конструкция этого варианта не особо сложная - он состоит из запорного крана и механического блока управления.

Этот термостат заполнен жидкостью теплоносителем, которая при нагреве расширяется и нажимает на шток, ограничивающий движение теплоносителя в магистрали. Уменьшенный рабочий диаметр трубы помогает сделать нагрев менее сильным, что приводит к остыванию батарей. Механические терморегуляторы для котлов отопления имеют несколько особенностей, и прежде, чем сделать выбор, нужно с ними ознакомиться:

прежде всего, нужно рассчитать параметры регулятора котла отопления именно для вашей системы;
установку терморегулятора на радиатор нужно сделать так, чтобы высокая температура не воздействовала на элемент управления, и не производила неверную корректировку;
монтаж термостата можно осуществлять как на подводящем, так и на отводящем патрубке. Если необходимо осуществлять контроль нагрева радиатора - терморегулятор устанавливается перед ним. Чтобы ограничить приток жидкости из батареи - сделать врез термостата после радиатора.

Двухходовый и трехходовый регулятор

Это многофункциональные универсальные устройства. Главное отличие от механического варианта - отсутствие компонента управления, который зависит от температуры теплоносителя.

Механический термометр для котла отопления способен работать только в своей локальной области. Он не может учесть температуру окружающей среды.

Современные автоматические клапаны избавлены от этого недостатка благодаря своим конструкционным особенностям, сервомеханизму и специальному крану.

Сервомеханизм можно подключать к любому наружному узлу управления. В этой роли могут выступать датчики температуры или специальные программаторы. Внешние данные регулируют шток запорного крана, что необходимо для регулирования притока жидкости данного отрезка магистрали в соответствии с заданными параметрами.

Такие клапаны, кроме выполнения функции терморегулятора для котла отопления могут быть использованы еще и в других системах теплоснабжения:

коллекторное отопление. Осуществляют регулировку теплоносителя в определенный участок системы;
теплый пол. Входят в конструкцию смесительного узла.

Если нужно установить термостат в насос отопления, то лучшим вариантом станут двух и трехходовые клапаны.

Электронный термостат для отопления

Чтобы сделать работу системы отопления автономной, рекомендуется установить накладной электронный терморегулятор для котла отопления. Чаще всего такие термостаты не устанавливаются непосредственно в магистраль, а выносятся наружу и монтируются в любом месте комнаты.

Упрощенные конструкции комнатных термостатов для котла отопления оборудованы одним выносным температурным датчиком и регулирующим элементом. Его устанавливают на определенный отрезок магистрали, и своими показаниями он корректирует работу регулировочного клапана или котла. Но для комфортной и эффективной эксплуатации, подойдут более сложные конструкции накладных терморегуляторов системы отопления, в которых добавлена функция суточного или недельного программатора.

Прежде, чем выбрать терморегулятор для отопительного котла, стоит ознакомиться с представленными на рынке вариантами:

С таймером. Эта дополнительная опция помогает сделать отопление дома зависимым от времени суток. Такой терморегулятор подходит для небольшого помещения.
С биметаллической спиралью. Горячий воздух воздействует на спираль, она расширяется и контакт замыкается. В результате чего происходит срабатывание регулировочного механизма, и подается команда задвижке на открытие или закрытие.
Программируемый. В данном варианте механическую часть терморегулятора котла отопления дополняет электронный блок управления. Эта модель удобна для устройства автономного теплоснабжения.

Цены терморегуляторов

Сделать выбор в пользу дешевой продукции, не значит сделать его правильно. Тем более, всем известно, что от качественной и правильной работы узлов и элементов системы отопления будет зависеть как безремонтная эксплуатация котельного оборудования, так и экономия электроэнергии. Сбой настроек терморегулятора приведет не только к поломкам чувствительных элементов контура, но и к нарушению микроклимата в помещении.

Разница в цене, так же как и ассортимент термостатов очень велик. Профессионалы не рекомендуют покупать терморегулятор дешевле, чем за 1700 рублей, примерно столько стоит качественный элемент снабженный электроникой. Ну а стоимость более функциональных, универсальных моделей, может начинаться от 12000 рублей.

Заключение

Оптимальным вариантом размещения термостата для котла отопления станет гостиная, как самая посещаемая в доме комната. Обдуманно подойдите к выбору термостата для отопительного котла, это необходимо для того, чтобы сделать отопление дома качественным и комфортным.

Термостат для котла отопления

Терморегулятор для котла отопления С целью равномерного обогрева помещения и рационального расходования электроэнергии, был разработан и внедрен специальный прибор для котла отопления -

Термостат для котла отопления: принцип работы, виды, схемы подключения

Автоматика в системе отопления позволяет более точно контролировать температурный режим в обогреваемых помещениях и экономить на топливе. Установив термостат для котла отопления в доме, хозяин коттеджа повышает на 20–30% эффективность работы котельного оборудования и сильно себе упрощает его обслуживание.

Терморегуляторов существует несколько видов, причем у каждого из них свое место установки. Выбирать прибор нужно грамотно.

Как работает термостат отопления

Обычная отопительная система с водой в качестве теплоносителя состоит из нагревательного оборудования или узла подключения к централизованной сети, труб внутренней разводки и радиаторов. Чтобы регулировать объемы поступающего от нее в комнаты тепла, приходится либо постоянно следить за котлом, либо регулярно прикрывать/открывать вентиля на батареях.

При этом инертность такой системы не позволяет поддерживать нужную температуру в течение всего дня на установленном уровне. Если больше в печь наложить дров или в котел подать газа, то теплоноситель в трубах нагреется сильнее, при этом тепла через радиаторы он также отдаст больше.

При низкой температуре за окном это хорошо. А вот при резком потеплении на улице в доме жара становится невыносимой. Топливо уже в топке, и вода уже нагрелась, избавиться от тепла никак. Плюс котел еще и продолжает работать. Без термостата в системе отключать его приходится вручную. Можно, конечно, открыть окна на проветривание и выпустить тепло, но тогда счета за горючее для домашней котельной точно разорят.

Вывод напрашивается сам собой: термостат для отопления упрощает проживание, делает его максимально комфортным.

Состоит термостат для отопительной системы из:

термочувствительного датчика (элемента);
блока настройки;
модуля управления;
электромагнитного реле или механического клапана.

В самых простых моделях управляющий блок отсутствует. Все происходит за счет чистой механики и изменения физических свойств термочувствительного элемента. Таким термостатам электропитание не нужно. По эффективности и точности регулировки системы они уступают электронным приборам, но зато энергонезависимы. При проблемах с напряжением в сети они точно не перестанут работать.

Принцип работы терморегулятора выглядит следующим образом:

С помощью блока управления выставляется нужная температура.
При достижении требуемых параметров срабатывает датчик, что приводит к отключению котла либо перекрытию запорного клапана в трубах отопления.
После падения температуры воздуха в комнате происходит обратное включение котельного оборудования или обогревателей.

Модуль электронного управления позволяет задавать не один показатель температуры, а сразу несколько для каждого времени суток отдельно. Плюс при наличии такого блока есть возможность установки дополнительного температурного датчика на улице и привязки функционирования термостата к данным с него.

Простейший термостат – это запорная арматура с термодатчиком, стоящая на трубе у батареи. При достижении нужной температуры клапан закрывается и уменьшает ток теплоносителя. А при охлаждении комнатного воздуха он вновь открывается, в результате чего объемы поступающего тепла увеличиваются.

Более сложные и продвинутые модели предполагают наличие беспроводных датчиков и блоков управления. Вся связь между отдельными элементами происходит через радиоканал. Провода в этом случае не прокладываются, что положительно сказывается на эстетической стороне размещения подобных терморегуляторов в помещении.

Виды терморегуляторов для котлов

Главное различие между термостатами – это разнотипные термочувствительные датчики. Одни устанавливаются на трубу отопления, другие внутрь нее, а третьи монтируются на стене. Одни рассчитаны на измерение температуры воздуха, а вторые – теплоносителя.

Выбор модели терморегулятора зависит от:

типа котла;
схемы разводки отопительной системы;
наличия свободного места;
требуемого функционала.

Многие современные котлы заранее рассчитаны на подключение к ним термостатов. Причем производитель котельного оборудования сразу в техпаспорте прописывает все нюансы данного монтажа.

В идеале термостат должен регулировать работу непосредственно нагревательного прибора, то есть подачу в него топлива. Этот наиболее эффективная в плане экономии горючего схема подключения. Энергоносителя в этом случае будет сожжено ровно столько, сколько требуется тепла.

Но такой термостат получится установить только на газовый или электрический нагревательный агрегат. Если котел твердотопливный, то отрегулировать комнатную температуру поможет термостат с механическим клапаном, который монтируется уже на трубу.

Устанавливаемые на батареи регуляторы предназначены для перекрывания подачи воды при слишком высокой температуре в комнате или у теплоносителя. Котел в этом случае перестает работать несколько позже, когда у него внутри срабатывает собственный температурный датчик, предотвращающий перегрев оборудования.

Группа #1: механические

В основу работы механического термодатчика положено изменение характеристик материала при изменении его температуры. Это простой в исполнении, бюджетный, достаточно эффективный и полностью независимый от электропитания вариант. Он предназначен для установки на трубах водяной системы отопления для регулировки потока теплоносителя.

В качестве реагирующего на изменения температуры вещества в механических термостатах используются:

При нагреве жидкости газы расширяются, что приводит к их давлению на шток запорного клапана. При снижении температуры они сжимаются, запор возвращается пружиной обратно, и нагретая вода вновь течет по трубам в радиаторы отопления.

Для подобных термостатов характерны слабая чувствительность и большая погрешность регулировки. Срабатывают они только при повышении температуры на 2 и более градусов. Плюс со временем наполнитель сильфона теряет свои характеристики, цифры на ручке установки требуемых температурных параметров и реальные градусы начинают расходиться.

У таких терморегуляторов достаточно большие размеры. Подавляющее большинство из них рассчитано на измерение температуры воды в батареях, а не воздуха в помещении. Зачастую точно отрегулировать их так, как хочется хозяину дома, сложно.

Группа #2: электромеханические

Данные термостаты работают на схожих с сугубо механическими аналогами принципах. Только в качестве термочувствительного элемента здесь применяется металлическая пластина. При нагреве она изгибается и замыкает контакт, а при охлаждении возвращается в исходное положение и размыкает цепь. А уже через этот контур происходит подача сигнала на блок управления горелками.

Еще один вариант электромеханического термостата – это устройство с датчиком в виде двух пластин из разных металлов. В этом случае термочувствительный элемент устанавливается непосредственно в топку твердотопливного котла.

При высокой температуре между пластинами возникает разность потенциалов, воздействующая на электромагнитное реле. Контакты в последнем то размыкаются, то смыкаются. В результате происходит включение/выключение наддува воздуха в камеру горения.

Группа #3: электронные

Этот вид термостатов для водогрейных котлов относится к энергозависимой категории. Подобные приборы имеют выносной термодатчик, отслеживающий температуру в помещении, и полноценный блок управления с дисплеем. Для электрокотлов такие терморегуляторы являются обязательным дополнением. Без них электрические нагреватели будут работать без остановки, нагревая воздух или теплоноситель слишком сильно.

В электронном терморегуляторе есть два главных элемента:

Первый измеряет температуру, а второй контролирует ее и выдает сигналы на увеличение/уменьшение подачи тепловой энергии в помещение. Сенсор может посылать на контроллер аналоговый либо цифровой сигнал. В первом случае термостат по возможностям схож с механическим аналогом, только сильно превосходить его в точности замеров температурных показателей.

Цифровые терморегуляторы – это вершина развития данных приборов. Они позволяют регулировать теплоподачу по заранее заложенному алгоритму. Плюс к ним можно подключить гораздо больше датчиков расположенных как в комнатах, так и на улице.

Многие электронные термостаты имеют возможность дистанционного управления через ИК-порт или сотовую связь. Это позволяет регулировать комнатную температуру не только с помощью пульта в помещении, но и из любой точки вне него. Например, еще выходя с работы, можно отправить сигнал на нагрев комнатного воздуха до комфортных параметров, и к вашему приходу дом порадует уютом и теплом.

Принципиальные схемы подсоединения

Все способы включения термостата в систему отопления делятся на три варианта подсоединения:

Непосредственно к котлу.
К циркуляционному насосу.
На трубу, подающую теплоноситель в радиатор.

Первые две схемы исключают ухудшение пропускной способности трубопровода отопления. В него никаких дополнительных запоров не помещается, гидравлическое сопротивление всей системы не изменяется. Термостат здесь управляет работой только насоса или котла, с водой он “не соприкасается”.

При установке терморегулятора на батарею или общую трубу с несколькими радиаторами гидравлическое сопротивление, наоборот, повышается. Даже в полностью открытом состоянии клапан термостата немного замедляет движение теплоносителя. В идеале проект обвязки котла необходимо производить сразу с учетом всех терморегулирующих и иных устройств.

Если система водяного отопления в доме сделана однотрубной, то от третьего варианта лучше сразу отказаться. При срабатывании термодатчика клапан перекроет сразу всю ветку радиаторов в нескольких комнатах, и тогда о комфорте в дальних от котла помещениях можно сразу забыть.

Подключать термостат на вход радиатора следует через байпас. Так он при срабатывании перенаправит поток теплоносителя в обход батареи. При этом вода будет возвращаться неостывшей обратно в котел. Последний перестанет ее нагревать, снижая тем самым потребление газового топлива или электроэнергии.

Термодатчик необходимо монтировать:

в месте, куда не попадают прямые солнечные лучи;
подальше от мостиков холода, сквозняков и поднимающихся потоков тепла от радиаторов;
так, чтобы он не оказался закрытым декоративными экранами или шторами;
на высоте от пола в пределах 1,2–1,5 метра.

При неправильной установке сенсора термостат станет выдавать ложные сигналы. Это может привести к перегреву не только воздуха в комнате, но и теплоносителя в системе. А во втором случае недолго и до проблем с котлом.

Подключение комнатного термостата к котлу на газу во всех нюансах:

Обзор настенного терморегулятора:

Технология включения контактного термостата в систему с циркуляционным насосом:

Дополнение к отопительному котлу в виде термостата – это отличный способ сэкономить на обогреве жилья, повысить комфортность проживания и снизить износ нагревающего теплоноситель оборудования. Потраченные на терморегуляторы деньги окупаются за один зимний сезон. При этом можно выбрать как простой механический вариант с ручным управлением, так и более продвинутый прибор с программатором.

Назначение и схемы подключения термостата для котла отопления

Описание разновидностей термостатов для котлов отопления. Принцип работы терморегулятора и схемы его подключения в отопительную систему. Советы по установке

Автоматизация применяется для удобства управления, экономного потребления энергетических ресурсов. Чтобы правильно использовать терморегулятор для (регулятор температуры) надо изучить современные инженерные решения. Пригодится обзор актуальной ситуации рынка. Также необходимо оценить возможность выполнения монтажных операций самостоятельно, без обращения к дорогим профессиональным услугам.

Читайте в статье

Зачем нужен терморегулятор для котла отопления (регулятор температуры) в помещениях

При разработке нового отопительного оборудования большое внимание уделяют эффективности использования энергетических ресурсов:

создают таким образом, чтобы образование полезного инфракрасного излучения происходило с максимальным КПД.
В газовых котлах устанавливают системы постоянного контроля пламени, которые оптимизируют процесс горения.

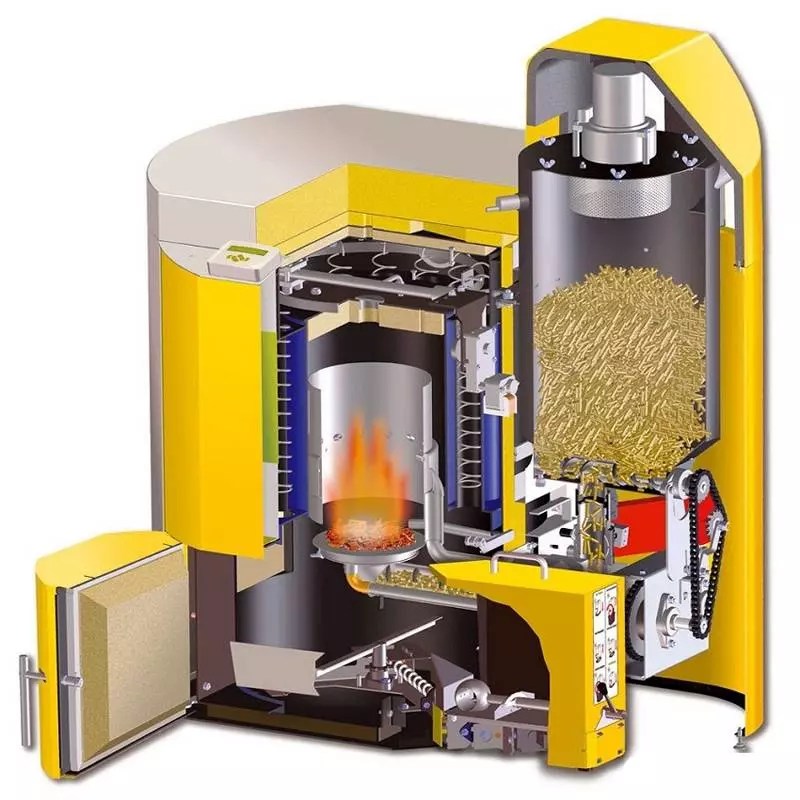

При использовании создают сложные по форме камеры на пути вывода продуктов горения. Тут дополнительно увеличивается температура .

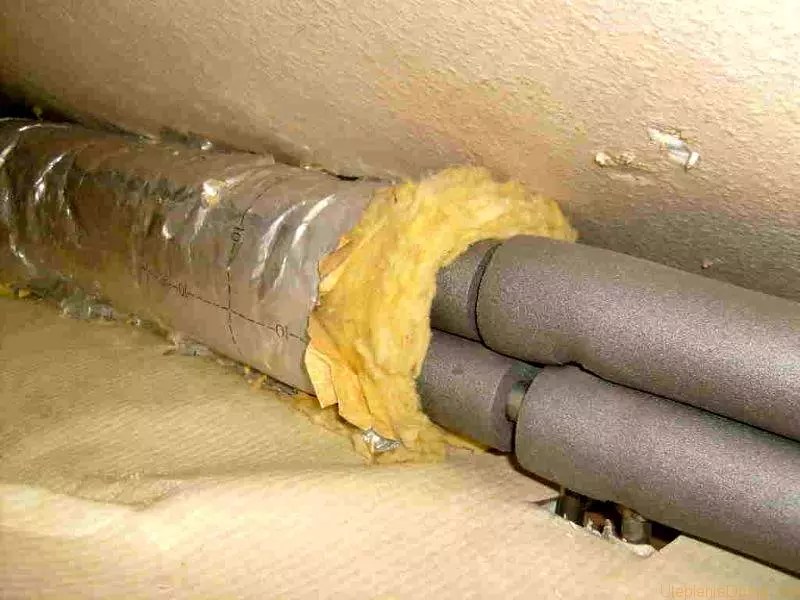

Но рациональное применение электричества и топлива будет бесполезным, если не обеспечен оптимальный расход созданного тепла. Для решения такой задачи нужны определенные параметры отдельных компонентов.

Для выполнения последнего условия понадобится для котла отопления (регулятор температуры). При правильном применении такой техники можно получить в свое распоряжение следующие преимущества:

Поддержание заданной температуры в автоматическом режиме, без необходимости в тщательном контроле.
Экономия энергоресурсов (денежных средств) до 30% и более того.
Возможность дистанционного управления, быстрого перехода к специальным режимам.
Продление срока службы котлов за счет бережной эксплуатации.

К сведению! Оптимизация работы оборудования с помощью термодатчика для котла отопления продлит время автономной работы при отключении сетевого питания. От встроенного аккумулятора техника будет работать долго, что увеличит время для вызова специалистов, устранения аварийной ситуации.

Функции датчика температуры для котла отопления: регулировка температуры теплоносителя

Современная система управления котлом состоит из нескольких частей:

В данном варианте исполнения непосредственно к подсоединены датчики температуры в комнатах и наружного воздуха.
Питание обеспечивает сетевой адаптер. Встроенные аккумуляторы обеспечивают сохранение работоспособности при отключении 220V.

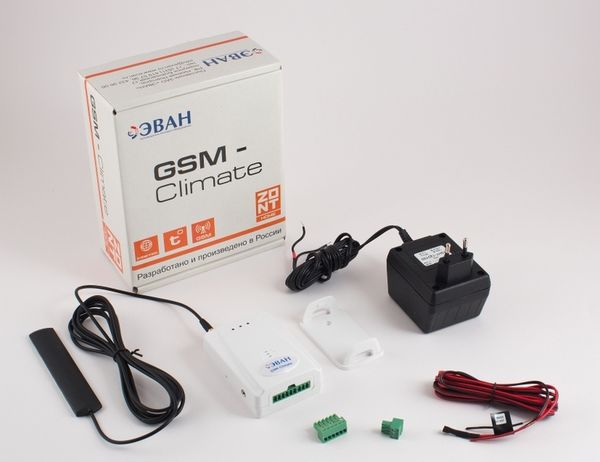

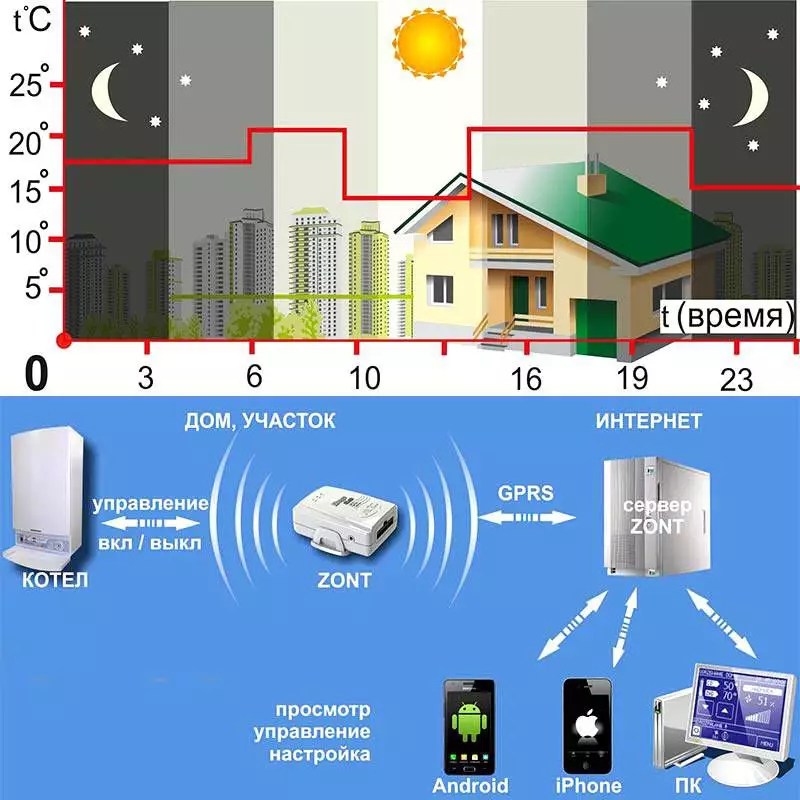

Для удаленного управления здесь установлен блок GSM. С его помощью пользователь будет получать оперативные данные о температуре внутри помещений. При желании – он включает нужный режим подачей управляющего сигнала со смартфона, планшета. Эту функции выполняются под управлением специализированного программного обеспечения.
Команды на котел поступают по проводному соединению. Они включают нагрев и насос. Это экономичнее по сравнению с встроенным термостатом, рассмотренным выше. Температура воздуха снижается медленнее, чем теплоносителя, поэтому частота зажигания горелки снижается. В таких условиях продлевается срок службы техники.

Важно! В совместимых с комнатными термостатами котлах на плате управления должны быть специальные входные гнезда «Room Thermostat». Соответствующие возможности указаны в официальных инструкциях производителя.

Заслуживает высоких оценок алгоритм работы такого оборудования в комплексе. Если выглянуло солнце, поднялась температура на улице, котел не будет включаться. Стало холоднее в комнате после проветривания – не надо перенастраивать технику для нагрева и устанавливать далее регуляторы в нормальное положение. Необходимые действия будут выполнены автоматически. Буквально за один сезон можно окупить сделанные инвестиции. Но в любом случае пригодится боле тщательное изучение параметров техники и моделей, представленных на рынке.

Чтобы правильно выбрать подходящее оснащение, надо рассмотреть необходимость применения датчиков уличной температуры. В некоторых моделях они подключаются непосредственно к штатной электронной плате управления. С их помощью оптимизируют параметры инерционных процессов.

Так если пользователь задал чрезмерно высокую температуру, а на улице стало теплее, будут продолжать нагрев даже при отключении котла термостатом. При наличии датчиков вне помещения нужная команда будет дана быстрее. Действительная экономия в процессе их активного применения невелика. Поэтому эти расширенные возможности оценивают в совокупности с определенным увеличением стоимости.

Разновидности техники и критерии выбора

Для котлов отопления (регуляторы температуры) оснащают различными аппаратными и программными блоками. Ниже перечислены дополнительные функциональные возможности и технические особенности современных моделей:

Чувствительность регулировки температуры с шагом 0,2-0,3°C.
Установка индивидуальных временных графиков включения для каждого дня недели.
Быстрый выбор стандартной программы и создание алгоритмов с учетом личных предпочтений.
Применение безопасных , в которых исключено образование искр при переключении.
Сохранение работоспособности в широком диапазоне температуры и .

Некоторые важные детали отображены на рисунках.

Как приобрести датчик температуры для котла отопления: обзор рынка

Рисунок	Бренд/Модель	Диапазон регулировок, °C	Минимальный шаг срабатывания, °C	Цена, руб.	Комментарии
	Salus/ Controls RT100	5-30	0,5	880-980	Простейшая модель, без экрана. Подходит для регулировки .
	Thermoval/ RTE-E-3502	5-30	0,5	1050-1200	Защита от внешних воздействий по стандарту IP30.
	Thermix/ РТ001Н16М	10-40	-	1900-2050	Механическое управление.
	Salus/ Controls T105	7-30	0,4	2050-2200	Программируемый регулятор. Монохромный дисплей с .

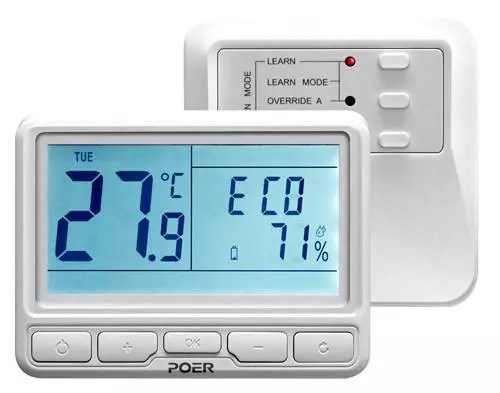

	Poer/ PTC10	7-32	0,5	2100-2250	Возможность подключения к сети Интернет с помощью дополнительного комплекта оборудования. Беспроводное соединение приемника и термостата. Более 20 программ.

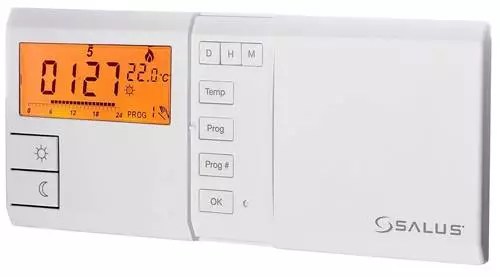

	Salus Controls 091FL	5-30	0,5	2180-2300	Пользовательские программы, система защиты от замерзания.
	Grand Meyer/ PST-2	5-35	-	3400-3600	Скрытый монтаж, программируемый регулятор.
	Warmehaus/ Touchscreen	5-35	-	7300-7950	Сенсорный монохромный экран.

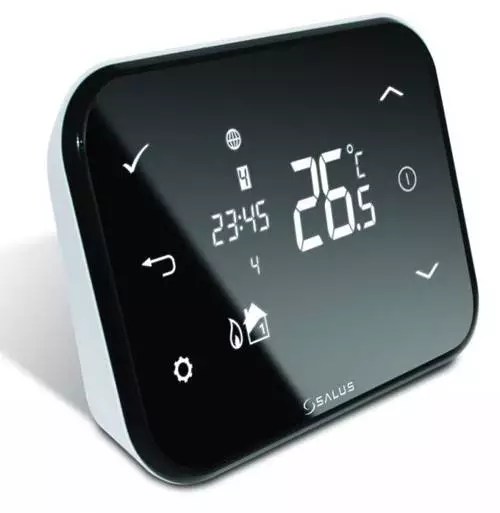

	Salus/ Controls iT500	5-35	1	10800-11300	Пульт дистанционного управления, сенсорный экран, подключение к Интернету.

Как подключить терморегулятор к котлу

Удобнее работать с регуляторами температуры для котлов отопления, поддерживающими беспроводное соединение. Для примера приведен алгоритм установки Salus/ Controls iT500:

Блок контроллера такого устройства можно поставить в любой комнате на расстоянии до 30-50 метров от приемника. Желательно предотвратить нежелательные внешние воздействия на термостат. Его закрепляют на межкомнатных стенах, вдали от , не под прямыми солнечными лучами. Но не рекомендуется установка в нишах, других местах, где естественная циркуляция воздушных потоков затруднена.
Меньше расстояние получится, если на соответствующей линии находятся толстые железобетонные стены, иные препятствия распространению радиоволн. Передача сигналов осуществляется на несущей частоте 868 МГц.
Если на объекте монтируют несколько комплектов, можно изменить кодировку. Для этого используют переключатель типа DIP. Допустим выбор из 32 вариантов. Расстояние между приемными блоками сохраняют более 90 см, чтобы исключить ложные срабатывания.
Модель Salus/ Controls iT500 создана в безопасном исполнении, что допускает применение рядом с газовым оборудованием.

Предыдущие операции выполняются при отключенном питании 220 V.

Общий вывод

Применение термостата беспроводного для газового котла упрощает эксплуатацию отопительного оборудования. Простейшие модели стоят недорого. Но их монтаж сопряжен с прокладкой проводных коммуникаций. Поэтому общие затраты могут существенно возрасти по сравнению с предварительным планом. В более сложных наборах используют радиодиапазон для передачи управляющих и контрольных сигналов. Установку таких изделий не сложно выполнять самостоятельно. Их высокая стоимость объясняется расширенными функциональными возможностями.

Такое устройство, как комнатный термостат для газового котла, - это важный элемент в отопительной системе. Главная его задача - сопоставление входящих с термодатчика данных заданных пользователем. Это позволяет своевременно включать и отключать обогрев, что минимизирует потребление электроэнергии, получая при этом оптимальную температуру в доме.

Для минимизации потребления энергии потребуется термостат

Общее описание

Комнатный терморегулятор для газового котла состоит из 2 металлических полосок, использующихся в роли электрического контакта выключателя в контуре отопительной системы.

Номинальный контакт опускается при резком увеличении температуры, за счет этого происходит выключение функции обогрева. Когда микроклимат изменяется, автоматически включаются необходимые клапаны, и котел заново начинает работать.

Корпус этого устройства, как правило, изготавливается из пластика белого цвета. Для подсветки дисплея применяются светодиоды. Диапазон определения температуры в доме у многих приборов находится в пределах 0…+45°C.

Помимо экономии финансов, имеется еще масса плюсов

Обычно термостаты для газового котла отопления приобретаются для экономии средств. Снижение температуры в помещении даже на несколько градусов уменьшает потребление газа на 5%. Благодаря тому, что устройство сокращает количество циклов включений отопительного оборудования, уменьшаются и затраты хозяев на коммунальные услуги. При этом оборудование дополнительно обеспечивает сохранность всех элементов котла, которые не так сильно изнашиваются.

Преимущества использования термостата:

установка комфортного микроклимата - можно выбрать до 7 режимов;
экономия при оплате за газ (около 20%);
увеличение времени эксплуатации всех элементов отопительной системы, в том числе циркуляционного насоса;
не допускает сильную сухость воздуха и перегрев в доме;
снижение количества включений котельного оборудования.

Индивидуально заданные настройки температуры для термостата особенно актуальны для семей с детьми, когда все время необходимо соблюдать комфортный микроклимат, а также для тех людей, которые особо чувствительны к перепадам температур.

В этом видео вы узнаете, как работает беспроводной термостат:

Разновидности и принцип работы

Есть большое количество разновидностей комнатных термостатов для котла от дорогостоящих беспроводных приборов до механических устройств. Благодаря даже простому электронному оборудованию затраты на его приобретение быстро окупаются. Но польза от его использования очень значительная, и это давно заметили многие хозяева газовых котлов.

Термостаты могут работать с помощью:

подсоединения к электронной плате котла;
встроенной аккумуляторной батареи;
электрической сети.

Оборудование может быть выносное, встраиваемое, цифровое, аналоговое, беспроводное и проводное.

От конкретной модели будет зависеть стоимость, которая варьируется в диапазоне 200−15000 р. Самые дорогие - беспроводные устройства, которые контролируют работу котла с помощью радиосигнала. Самые дешевые - механические модели, подключающиеся при помощи специального кабеля.

Термостат может работать, например, от батареи

Наиболее продвинутые - беспроводные устройства с цифровым экраном, где отображается текущая температура в помещении и иные параметры. Современные терморегуляторы для газового котла отопления имеют возможность выбрать до 7 режимов установки температуры.

Электромеханические, электрические, механические

Механическое оборудование - это наиболее доступные по стоимости устройства. Они подсоединяются к котлу при помощи двужильного кабеля и закрепляются к стенке на удалении 50 см от оконных или дверных проемов, а также вдалеке от попадания прямых лучей солнца.

Основные характеристики:

погрешность измерений - 1°;
диапазон измерения варьируется в районе 3−45°;
приблизительная мощность 4 кВт;
газонаполненный сифон.

Терморегулятор подключается к котлу двумя медными кабелями, по ним и передаются необходимые команды. Требуемые параметры температуры устанавливаются при помощи вращения ручки.

Электромеханические модели - это самые современные устройства, которые при этом могут обеспечивать регулировку температуры с погрешностью не более 1%. Внутри этого оборудования расположено термореле, датчики сигнала и температуры. Стоимость электронных устройств выше по сравнению с механическими.

Основные характеристики:

удобный цифровой экран;
диапазон измерения находится в пределах 7−30°;
определение температуры с точностью до 0,2°;
регулировка влажности;
многожильный кабель;
установленный светодиод для подсветки.

У данных приборов погрешность очень мала

Электрические устройства можно запрограммировать на день или неделю, устанавливать до 7 временных интервалов с определенной температурой, также существует режим «отпуск» и спящий режим. Контроль работы котла производится с помощью ЖК экрана. Внутри электрических приборов находится реле, оно и отвечает за включение и выключение котельного оборудования. Это оборудование чуть дороже механических устройств, однако дешевле электромеханических.

Есть устройства, оборудованные капиллярной трубкой, а также с группой контактов и биметаллической пластиной. В последнем варианте котел включается за счет того, что пластинка, разогреваясь до заданной температуры, выгибается и размыкает контакты. В первом варианте сигнал передается благодаря расширению воды в трубке во время разогрева.

Основные показатели:

сифон из нержавейки;
диапазон измерений варьируется в пределах 7−45°;
автоматическое отключение нагрева;
удобный экран для программирования температуры.

Точность регулирования в этих устройствах не очень высокая.

С дистанционным управлением и проводные

В устройстве для передачи команды находится специальный провод. Это доступные по цене приборы, которые на сегодняшний день уже нечасто можно найти в магазинах.

Эти термостаты можно программировать на необходимую температуру вручную. Есть и дорогостоящие проводные устройства, регулирующие теплоноситель в отопительном контуре за счет температурных характеристик в помещении.

В приборах с дистанционным управлением находится пульт, транслирующий сигнал с дистанцией до 50 м.

Память оборудования энергонезависима. При отключении электричества все данные сохраняются. Одним пультом в некоторых случаях можно запускать одновременно несколько устройств. Подсоединение GSM-модуля либо системы контроля с помощью Wi-Fi можно произвести лишь для беспроводных термостатов.

Программируемые и обычные

Обычные устройства имеют клавишу включения и отключения, а также вращающийся диск программирования температуры в ручном режиме. Это самое простое оборудование, обходящееся очень дешево. Как правило, его приобретают для дачи либо иного жилья, в котором редко необходим строгий контроль за отопительной системой.

Программируемые приборы дают возможность задавать требуемые показатели температуры. У них находится функция программирования (приблизительно до 7 функций переключения температуры в сутки). Можно установить одну суточную программу на будние дни и другую на выходные или индивидуально для всех дней недели. Оптимальное программирование датчика понижает температуру в помещении, если дома отсутствуют жильцы, а также, к примеру, ночью.

Экономия с программируемым оборудованием намного выше, нежели с простым термостатом (до 45%). У дорогостоящих устройств может находиться коммуникационная шина EBus и иные функции. EBus дает возможность выполнять обмен информации между датчиком и котлом отопления и, таким образом, изменять мощность по сигналу от термореле с учетом запрограммированной температуры в доме.

Приборы с гидростатом - это не обычные устройства, а оборудование с возможностью контролировать уровень влажность в доме. Можно отслеживать влажность и выбирать функцию снижения или повышения.

Комнатные и уличные

Есть погодозависимые терморегуляторы, управляющие температурой в помещении с учетом погодных условий на улице. Если на улице холодно, котел самостоятельно повысит расход топлива, а во время потепления обогрев снизится.

Контролировать это устройство можно с помощью телефона либо иного гаджета. Цена погодозависимых приборов начинается от 7 тыс. руб. Терморегуляторы более экономичны и довольно востребованы на сегодняшний день.

Уличное оборудование защищено от мороза. В терморегуляторах могут находиться такие режимы, как «отпуск» или «встреча», то есть существует возможность встретить владельца после отсутствия необходимой температурой или понизить потребление энергии до минимума во время отсутствия дома жильцов.

Комнатное оборудование устанавливается в помещении и работает благодаря воздушной циркуляции, а не обогрева теплоносителя в котле. Прибор оборудован цифровым экраном, его можно программировать. Ставится одно устройство на весь дом и функционирует оно с помощью биметаллической пружины.

Устанавливать это оборудование можно лишь на расстоянии 1,2 м от уровня пола и вдалеке от постоянного источника сквозняка. Прибор отключит котел, если температура в помещении достигнет заданного порога и включит, если температура снизится на несколько градусов.

Особенности выбора

Чтобы правильно выбрать это устройство, необходимо определиться, насколько часто термостат будет эксплуатироваться. Если предполагается регулярное использование, то лучше беспроводных приборов с различными температурными функциям не найти.

Подбирая эту модель, надо обратить внимание на наличие режима управления с помощью смартфона, подключенного к системе «умный дом».

Частая эксплуатация термостата возможна, если установлен двухконтурный котел, и вы ежедневно греете воду для купания.

Важно: частое включение и отключение может спровоцировать не только ненужные затраты, но и износ оборудования. После приобретения термостата регулировка котла в ручном режиме уйдет в прошлое.

Если же котел включается и выключается редко, то вполне достаточно простейших устройств с небольшим количеством функций и режимов. Все время внимание нужно обращать на то, какая выйдет экономия в дальнейшем благодаря установке термостата, а также на время его эксплуатации. Немаловажное значение имеет и простота в управлении. К примеру, с помощью дистанционного пульта можно задавать все необходимые параметры, не вставая с кресла.

Оптимальное решение

Терморегулятор - вещь довольно удобная в любом хозяйстве. При помощи этого прибора можно снизить затраты на оплату электроэнергии либо газа, а также увеличить время эксплуатации дорогого котла. Увеличение температуры выше порога +22°С повышает расход топлива практически на 15%. Терморегулятор даст возможность уменьшить затраты на 30% зимой, и при этом сможет поддержать в помещении комфортный температурный режим.

Погодозависимые устройства стоят дороже всего, однако если вы живете в холодном районе, то это наилучший способ разумно обогревать помещения без переплаты. Между прочим, экономия от использования этих приборов выше, нежели от обычных. По утверждениям пользователей, терморегуляторы быстро окупаются благодаря экономии за коммунальную оплату.
Самые востребованные терморегуляторы:

«Монолит»;
«Овертроп»;
Salus. Protherm;
Vaillant;
Bosch.

Подбирая модель, необходимо обратить внимание на простоту управления, способ монтажа, функциональность и другие немаловажные технические характеристики.

Установка комнатных терморегуляторов даст возможность вам организовать комфортный микроклимат и удобство эксплуатации котельного оборудования, при этом уменьшит расход газа. Но необходимо не забывать, что значительную экономию можно получить только после предотвращения тепловых потерь в доме. В противном случае расход газа только увеличится, так как терморегулятор не остановит котел, пока требуемая температура в помещении не будет достигнута.

Как меняется работа газового котла с терморегулятором?

Разнообразие на сегодняшний день просто поражает. Они имеют множество модификаций, работают от различных типов топлива. Но очень важно обеспечить правильное управление такими агрегатами. Это позволит снизить потребляемую энергию, а следовательно, уменьшить расходы, продлить срок службы оборудования и добиться оптимального микроклимата в каждой комнате. Все эти задачи под силу специальным регуляторам температуры.

Эти приспособления оснащены датчиком, измеряющим температуру в помещении. Вы сами задаете ее оптимальные значения, и как только в доме становится прохладнее, устройство сразу включает насос и производит запуск газового котла. После превышения заданного порога отопительное оборудование автоматически отключается.

Каким может быть терморегулятор для котла?

Сложно ли установить датчик?

Как установить терморегулятор для газового котла - пошаговая схема

Шаг 1: Выбор терморегулятора

Шаг 2: Выбор места

Если речь идет о дистанционных приборах, которые устанавливаются в любом месте, то важно правильно подобрать помещение. Желательно выбрать наиболее посещаемое, например, гостиную. Иногда его ставят в самой холодной комнате, все зависит от потребностей. Датчик должен располагаться на открытом пространстве. Следует исключить загромождение его мебелью, шторами и иными предметами быта. Также не допускается размещение в близости от электрических и отопительных приборов. Нежелательно и попадание на устройство солнечных лучей или сквозняков. Если на в комнате, где монтируется контролирующий датчик терморегулятора, установлены вентили с термоголовками, то их необходимо заменить на обыкновенные, с ручной регулировкой. Иначе они могут исказить показания прибора, и система будет работать некорректно.

Шаг 3: Подключение

Шаг 4: Настройка

Контроль работы отопительного оборудования, автоматизация процессов, связанных с обогревом дома, невозможна без терморегуляторов. С развитием техники и технологий появились терморегуляторы для котлов отопления (термостаты) самых различных конструкций и даже с различным принципом действия.

При проектировании системы отопления важно уделить внимание подбору блока автоматики, от чего будет зависеть комфорт в доме.

Для чего нужны

Температура – основная физическая величина, притом достаточная для контроля работы и управления котлом и всей системой отопления в доме. Достаточно знать, на сколько нагрет теплоноситель, чтобы в минимальном объеме автоматизировать работу котла.

Если добавить термометр, установленный в помещении, уже можно говорить об энергоэффективном управлении котлом и большем комфорте для жильцов.

Для пользователя важнее всего подобрать оптимальный вариант комнатного термостата так, чтобы было удобно регулировать температуру в помещении. Выбирать предстоит из механических или электронных устройств.

Большую точность и удобство предоставляют электронные термостаты, однако механические устройства до сих пор находят себе применения, в основном за счет своей дешевизны, простоты и, главное, энергонезависимости.

Принцип действия

Любой терморегулятор имеет в составе три функциональных блока:

Термочувствительный элемент;
Регулятор;
Функциональный блок.

Термочувствительный элемент реагирует на изменение температуры рабочей среды (теплоносителя, воздуха в помещении или на улице) и изменяет ряд своих физических, механических свойств, на что реагирует блок управления.

Регулятор нужен для установки целевого значения, с которым будут сравниваться данные, полученные от датчика. Учитываются граничные условия, когда значение датчика больше или меньше установки регулятора. В качестве результата используются:

Отсылка цифрового или аналогового управляющего сигнала;
Управление электромагнитным реле;
Открытие или закрытие механического клапана;
Смыкание или размыкание электрических контактов

От этого же зависит и способ использования, монтажа и основного назначения терморегулятора. Во время выбора оптимальной модели это определяющий фактор для сужения списка подходящих устройств.

Точный выбор осуществляется по эксплуатационным характеристикам:

Способ установки, габариты;
Чувствительность термоэлемента;
Диапазон измерения температуры;
Диапазон установки регулятора;
Вариант исполнения термочувствительного элемента (выносной, встроенный)
Наличие дополнительных функций (программирование, установка нескольких термочувствительных элементов).

Механический

В основе работы положено физическое явление термодинамического расширения газов, жидкости и смена упругости металлов. Газ или жидкость заключаются в специальную колбу, сильфон, который по тонкому каналу связан с регулируемой арматурой клапана или контактной группой. По мере расширения или сжатия вещества в сильфоне изменяется давление, оказываемое на шток клапана.

Регулятор в этом случае определяет граничное условие, по которому срабатывает клапан. Термочувствительный элемент может соединяться с регулирующей арматурой достаточно длинным каналом, трубкой с малым сечением, однако связь весьма ненадежная и хрупкая.

Результатом работы терморегулятора может быть не только срабатывание клапана, но и регулировка шибера, механического блока управления тягой подачи воздуха в твердотопливных котлах.

Самым практичным решением является трехходовой клапан с терморегулятором. С его помощью можно управлять системой отопления в связке с любым котлом отопления, у которого имеется встроенная защита от перегрева теплоносителя.

Преимущества:

простая конструкция, безотказность (при условии качественной сборки и согласования функциональных частей);
относительно низкая стоимость;
энергонезависимость.

Недостатки:

большие габариты термостата;
слабая чувствительность, возможность регулировки с погрешностью до 1-2ºС.

Выбирать придется либо из решений, предложенных производителем котлов, либо из таких популярных производителей, как: Regulus, Kg Elektronik, ICMA. Стоимость регуляторов начинается от 900 рублей и выше.

Терморегуляторы на основе упругой металлической пластины, реагирующей на изменение температуры, используются только совместно с контактной группой. Под воздействием температуры изменяется упругость. Она, деформируясь, размыкает или смыкает электрические контакты.

Преимущества:

компактная конструкция;
низкая стоимость.

Недостатки:

только локальная установка без возможности выноса термочувствительного элемента;
большая погрешность в измерениях достигающая 2-3ºС.

Электромеханические

Термочувствительным элементом является термопара, связка двух пластин из специально подобранных металлов. Под воздействием температуры на границе двух металлов возникает микроЭДС до 50 мВ, чего вполне достаточно для управления механическим клапаном с помощью электромагнитного реле.

Однако для срабатывания датчика требуется существенный нагрев термоэлемента. Используются электромеханические терморегуляторы в основном в газовых и твердотопливных котлах для определения наличия пламени и, соответственно, в блоке безопасности.

Электронный

Принципиально в любом электронном термостате используется две функциональные части: термодатчик и микроконтроллер, который снимает показания датчика и выполняет заданное действие.

Датчик для электронного терморегулятора физически не связан с блоком управления ничем кроме соединительных проводов.

Именно поэтому непосредственно датчик можно располагать на значительном удалении от контроллера или котла, вплоть до 100 метров и даже больше.

По способу исполнения различают:

Аналоговые термостаты;
Цифровые.

Аналоговые устройства сконструированы по схеме с жесткой логикой и имею ограниченную функциональность. Их преимущество в низкой стоимости, безотказности. Они повторяют возможности простых механических термостатов с тем отличием, что их точность на порядок выше, погрешность достигает всего 0,2-0,5 ºС.

Цифровые терморегуляторы могут быть с закрытой или открытой логикой. В первом случае получается прямая альтернатива аналоговым устройствам, однако есть возможность расширить функциональность за счет наличия цифрового интерфейса для подключения к цифровому блоку управления котлом.

Терморегуляторы с открытой логикой – это программируемые микроконтроллеры. Есть возможность задавать целевые значения по расписанию или по одному из дополнительных условий, создавая эффективную программу управления котлом.

Преимущества:

Высокая точность установки целевой температуры, погрешность – 0,1ºС;
Замер температуры выносным датчиком;
Большой выбор вариантов управления (механический регулятор, наборная панель, интерактивное меню и т.д.);

Недостатки:

Чем больше функциональность терморегулятора, тем он дороже, притом существенно.
Работоспособность устройства зависит от состояния батареек или наличия внешнего электропитания.

Помимо решений от производителя котлов можно использовать терморегуляторы таких производителей, как: VENTS, DS Electronics, Quantrax, Salus, Vaillant, Auraton.

Беспроводной

Главное отличие электронных терморегуляторов в том, что их можно установить практически на любом удалении от котла. В дополнение к этому можно избавиться даже от необходимости прокладывать провода от терморегулятора к котлу. Любую электрическую связь можно перевести на беспроводной режим, для чего используются радиоволны.

Популярные модели производителей: EUROSTER, SAKUS, Watts. Цена беспроводных решений начинается от 2100 рублей и может достигать 10-15 тыс. руб. в случае наличия GSM модуля и расширенного списка функций.

Для электрических котлов

Есть три способа управления электрическим котлом отопления:

Прерывание линии питания всего котла;
Управление работой только ТЭНов;
Передача управляющих сигналов встроенному контроллеру управления.

В первом случае основной блок регулятора устанавливается в разрыв линии питания котла или только ТЭНов. Датчик используется встроенный или выносной, закрепленный в жилых отапливаемых помещениях.

Варианты исполнения:

Розеточный блок. Стравляется в розетку, шнур питания котла вставляется в регулятор;
Внешний блок под установку на DIN-рейку. Монтируется в отдельном защищенном щитке возле котла вместе с защитным автоматом и УЗО. Дополняется выносным проводным или беспроводным термодатчиком;
Микроконтроллер или комнатный терморегулятор в настенном или встраиваемом корпусе для установки непосредственно в жилых помещениях. У котла монтируется блок в разрыв цепи питания.

На что следует обратить внимание при выборе:

Допустимый номинальный ток коммутации. В зависимости от мощности котла отопления может быть от 3 до 25 Ампер и выше. Важно, чтобы допуск по току у терморегулятора был хотя бы на 20% больше, чем потребление котла;
Точность установки температуры;
Термодатчики подбираются в точном соответствии с требованием производителя терморегулятора. Важен тип датчика (резистивный, емкостной или термопара), допустимый ток и диапазон измеряемой температуры.

Многие производители снабжают свои электрические котлы блоком цифрового управления с возможностью подключения внешнего термостата. Выбор ограничивается специальными предложениями от производителя или рекомендованными сторонними решениями с идентичным интерфейсом подключения.

Для газового котла

Для газового котла часто решение аналогичное электрическому котлу отопления. Достаточно установить терморегулятор в разрыв цеп питания и задать целевую температуру. При достижении нужного нагрева воздуха в помещении терморегулятор перекрывает питание котла, и он автоматически выключается . Однако это актуально не для всех типов газовых котлов.

Требования к терморегуляторам в этом случае следующие:

Допустимый ток коммутации. Для газовых котлов чаще достаточно значения в 1,5-2 А, так как потребление газового котла значительно меньше, чем у электрического;
Точность установки температуры и диапазон регулировки.

В газовых котлах с электропитанием чаще применяется специальный стандартизированный интерфейс для подключения внешнего терморегулятора.

Для энергонезависимых котлов отопления используются механические терморегуляторы, чаще с выносным термочувствительным элементом, соединенным с блоком управления длинной медной трубкой. Блок автоматики часто снабжается штатным выносным терморегулятором, так что дополнить его или заменить не получится.

На твердом топливе

Для твердотопливных котлов использование внешнего терморегулятора возможно в двух вариантах:

Подключение терморегулятора к блоку автоматического управления котлом. В зависимости от модели контроллера возможно использование электронных или механических пластинчатых терморегуляторов;
Использование механического терморегулятора с сильфоном наполненным газом или жидкостью. Рабочая часть терморегулятора для твердотопливных котлов специально разрабатывается для управления заслонкой на подаче воздуха и/или регулировки тяги.

Особого выбора среди терморегуляторов для котлов на твердом топливе нет. Придется искать готовое решение от производителя котельного оборудования или же комплектовать котел блоком автоматики в комплекте с терморегулятором.

Схема подключения

Универсальный вариант – это использование трехходового клапана с термостатической головкой в сочетании с котлом отопления, у которого имеется встроенная защита от перегрева теплоносителя. С помощью клапана формируется байпас параллельно основному контуру отопления.

Схема подключения терморегулятора к котлу

Когда необходимо снизить мощность обогрева клапан перенаправляет весь поток теплоносителя от котла по байпасу в линию обратки, замыкая контур на коротком контуре. В основной контур горячая вода не поступает, а котел после прогрева до максимальной температуры автоматически прекращает работу.

Для электрических и газовых котлов с электронным управлением, но без программируемого контроллера, отлично подойдет простой розеточный терморегулятор или блочный под DIN-рейку. Регулятор устанавливается в разрыв линии питания и фактически перенимает на себя роль основного управления.

Однако важно смонтировать оборудование так, чтобы циркуляционный насос в любом случае продолжал работу в течение отопительного сезона.

Даже если максимальная отдача от котла не нужна и терморегулятор его отключает, теплоноситель должен циркулировать, сравнивая температуру по всему контуру.

Основные правила установки комнатного термостата. Выносной датчик или термостат со встроенным термодатчиком следует располагать в жилом помещении:

вдали от сквозняков и радиаторов отопления;
рекомендованная высота установки указывается в инструкции производителем терморегулятора;
желательно, чтобы в течение дня на терморегулятор не попадали солнечные лучи;
не допускается перекрывать доступ воздуха к терморегулятору занавесками или другими элементами декора и обстановки.

В результате при использовании терморегулятора работа котла оптимизируется, а в помещении всегда будет комфортная температура.
