Виды и секреты самостоятельного изготовления ручного рубанка. Ручной рубанок

Даже сейчас сложно представить себе выполнение каких-либо частных столярных работ без применения специализированных инструментов, по типу рубанка , фуганка , шерхебеля и прочих специальных приспособлений. Каждый из таких видов инструмента имеет свой уникальный характер. Да, сейчас этот инструмент уходит в прошлое, на смену ему приходит массовое производство, где всем заправляют автоматизированные линии, врят ли кто-то из вас делает табуретки в своём гараже, но пора вспомнить уроки труда, и отдать должное старым, добрым рубанкам!


Основными частями рубанка выступают: железко (нож), колодка и клин . В зависимости от размеров, предназначения и оснащения дополнительными приспособлениями рубанки могут разделяться на множество подвидов и типов.

Среди существующих модификаций выделяют:

  • ручные (механические) – производятся из пластмассы, металла, дерева или их комбинаций – по своим функциональным возможностям мало чем отличаются, но технические характеристики напрямую зависят от материала изготовления корпуса строительного инструмента;
  • электрические – благодаря дополнительному оснащению электрическим двигателем позволяют выполнять большие объемы работ при высокой скорости обработки.

Наибольшую популярность при обработке дерева в домашнем обиходе получили деревянные рубанки.

Первопроходцы в деревянных заготовках

Наиболее яркими представителями ручного столярного инструмента являются:

  • Шерхебель – настоящая «тяжелая артиллерия» среди всего разнообразия столярных инструментов. Он широко применяется при строгании древесины, которая ранее не подвергалась обработке. Это достаточно массивное и тяжелое устройство с металлическим корпусом. Основное назначение – грубая первичная обработка с получением изделий необходимого размера (формы) и строгание на большую глубину для снятия толстого слоя древесины. Добиться ровной и гладкой поверхности с помощью шерхебеля не получится. Для этих целей зачастую применяют иные виды рубанков. Конструкция инструмента напоминает внешний вид обычного рубанка, но железко шерхебеля устанавливается под углом в 45 градусов по отношению к подошве и имеет закругленное лезвие. За один раз инструмент снимает слой до 3мм. При этом в местах обработки шерхебеля остаются глубокие ложбины, которые требуют дальнейшего выравнивания. Благодаря оснащению шерхебеля овальной режущей кромкой можно строгать древесину поперек ее волокон без предварительного продольного разрыва. В зависимости от твердости обрабатываемой древесины угол заточки шерхебеля может отличаться;

Чем отличается шерхебель от рубанка?

По сути шерхебель это тот же рубанок, только предназначенный для грубой обработки дерева. От рубанка шерхебель отличается полукруговой заточкой лезвия, а также его шириной – у шерхебеля лезвие меньше, чем у рубанка. При этом оно выступает из колодки на 2-3мм.

  • Фуганок – ручной рубанок с двойным резцом. Предназначение устройства – окончательная и точная обработка дерева при выравнивании плоскости значительного объема за счет более длинной колодки, а также для прифуговки кромок. В среднем длина колодки может превышать в 2-3 раза размера стандартного рубанка. Нож фуганка снабжен стружколомателем и ручкой для облегчения работы с устройством. Фуганок может выпускаться, как с одиночным, так и двойным ножом.

Чем отличается фуганок от рубанка?

Главным отличием фуганка от рубанка является количество лезвий: у рубанка – одно, а у фуганка – два. Само строение конструкции фуганка мало чем отличается от рубанка, но его корпус значительно длиннее. Благодаря этому с помощью фуганка можно обработать гораздо большую площадь за меньшее количество времени, чем рубанком.

Согласно существующей классификации столярный инструмент для обработки древесины условно подразделяют на:

  • рубанки плоского строгания;
  • рубанки фигурного строгания

Основные виды рубанков плоского строгания

  • Полуфуганок – укороченная версия фуганка, поскольку значительно уступает его размерам. Колодка или подошва полуфуганка достигает 60см, а ширина резца – до 8см, как и фуганка. Его назначение – обстругивание крупных деталей из дерева.

  • Медведка – в отличие от обычных типов рубанков имеет парные боковые поперечные ручки, большую ширину и длину. Железко в таком инструменте удерживается специальным клином. С медведкой, как правило, работают два человека, одновременно держась вдвоем за ручки. Применяется такая медведка при выстругивании больших площадей древесины, например, доски наружной обшивки домов, потолков или пола. Медведка снимает слой древесины в 1мм.

  • Шлифтик – предназначен для завершающей зачистки деревянных поверхностей и исправления дефектов, возникших после предыдущего обстругивания. С помощью шлифтика проводят зачистку мест вокруг сучков, торцов, неправильного строения древесины и др. Нож в таком рубанке устанавливается двойной со стружколомом и прямолинейным лезвием с углом присадки ножа в 60 градусов.

  • Цинубель – используется для придания обрабатываемым деревянным поверхностям небольшой шероховатости, а также для обстругивания свилеватой древесины. Это позволяет при обустройстве клеевого соединения деталей улучшать уровень их сцепления. На ножах цинубеля размещены бороздки, которые при заточке образуют зубчики. Благодаря размещению ножа в колодке под углом в 80 градусов даже свилеватую древесину можно обрабатывать без появления задиров. В цинубеле устанавливаются одинарные ножи с прямолинейным зазубренным лезвием. Средняя длина колодки составляет 20см, ширина – 6,5см и высота – 6,5см.

  • Рубанок торцовый – применяют при строгании небольших поверхностей древесины с путаным строением, а также для обработки торцов.
  • Рубанок одиночный – используют для вторичного строгания древесины. При работе стружка образуется без излома, а на поверхности древесины могут оставаться небольшие отколы или задиры.
  • Рубанок двойной – помимо установленного ножа имеет стружколом, который улучшает качество строгания.

Виды рубанков фигурного строгания

  • Зензубель – предполагает наличие двойного ножа, в связи, с чем качество обрабатываемых поверхностей становится достаточно высоким. Инструмент используют для зачистки четвертей и обстругивания перпендикулярных поверхностей. Ширина ножа колеблется в пределах 33мм, а его форма напоминает лопатку. Находится в «ближайшем родстве» с фальцебелем.

  • Федергубель – выполняет продольные выступы по кромке деревянных заготовок. Отличается особой формой лезвия, которое образует прямоугольный выступ вдоль кромки изделия.

  • Фальцебель – осуществляет зачистку четвертей. Оснащен одинарными ножами прямой или косой формы. Рубанок имеет ступенчатую подошву, которая в некоторых моделях бывает съемной. Это позволяет подбирать фальцы необходимого профиля и размера под форму дерева.

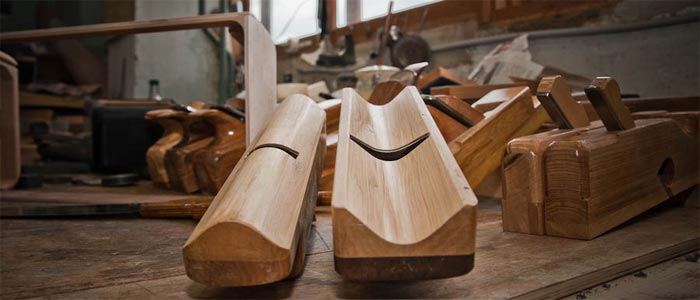

  • Штабгобель или штабгалтель – придает деревянным деталям закругленную форму за счет установки ножей вогнутой формы.

  • Шпунтубель – осуществляет продольные пазы по кромкам заготовок. Рубанок состоит из двух колодок, которые соединяются между собой специальными железными винтами. Одна из колодок является направляющей, а другая – закрепляющей и удерживает собой ножи.

  • Калевка – основное назначение данного рубанка: фигурная обработка дерева и придание особенной формы заготовкам. Чаще всего используется при производстве карнизов из дерева, багетов или дверных проемов. Такой тип рубанка имеет особые резцы с фигурными кромками и многоступенчатую подошву, устанавливаемую в зависимости от формы профиля, который нужно получить.

  • Грунтубель – проводят выстругивание пазов поперек волокон трапециевидного сечения. Представляет собой колодку, в которую сбоку вставлен заостренный крючок в виде резца.

  • Горбач – имеет криволинейную колодку, позволяющую обрабатывать поверхности выпуклой или вогнутой формы с внутренними и внешними диаметрами.

В столярном деле редко можно обойтись одним видом рубанка. Ведь при обработке деревянных заготовок приходится выполнять не один тип операций с использованием различных строительных инструментов. Так, некоторыми рубанками работают только в паре, например федергубель и шпунтубель. Или же рубанки применяются последовательно: при черновой обработке – шерхебель, а при финишной – фуганок.

Рубанок ручной – представляет собой инструмент для обработки дерева, применяется для строгания с давних времен. В современном мире он также не теряет своей популярности и находится в арсенале любой частной мастерской. Благодаря этому инструменту поверхностям, выполненным из дерева, можно придать нужную плоскость и шероховатость, добившись нужной формы и толщины детали. Также применяется для проделывания в заготовке необходимых выемок разных форм.

Описание

Стандартный вид рубанков как таковых потихоньку вытесняют более современные собратья имеющие электрические двигатели и позволяющие ускорить массовое производство изделий. Сегодня автоматические устройства правят балом, однако если цель – соорудить стул в гаражных условиях, то с этим справится и механический вариант инструмента, основная конструкция которого выполнена из колодки, клина и режущего ножа (железко).

В зависимости от дополнительных элементов и поставленной задачи инструмент подразделяется на несколько видов рубанков, сортируемых по назначению. Механические варианты изготавливаются, в основном, из комбинаций метала и пластмассы, и по функциональным возможностям различаются лишь по прочности материала, заложенного в основу.

Электрические же оснащены двигателем, обеспечивающим большую скорость выполнения задачи. Одними из самых популярных в сегодняшнем хозяйстве являются рубанки для работы по дереву.

Конструкция ручного рубанка

Фуганок – один из вариантов устройства рубанка, отличающийся большой, удлиненной колодкой, выступающей за основную плоскость. Предназначается такой вариант инструмента для чистового строгания (в том числе плоскостей большого размера) или подгонки фрагментов изделия в компании со вспомогательной линейкой.

Колодка – главная несущая часть, из чего состоит рубанок. Уже на нее крепятся лезвие, принятое называть железком в среде плотников, а также клин, фиксирующий его в колодке.

Эти компоненты в том или ином виде имеются как в электрических, так и в механических версиях инструмента, и в зависимости от габаритов, технического назначения и наличия дополнительных модулей могут делиться на множество видов и типажей.

Такая конструкция существует со времен так называемого деревянного рубанка – имеющего очень давнюю историю. Стоит начать с названия инструмента, происходящего от немецкого слова Raubank. Древнее изобретение создано примерно в первом веке нашей эры, если конечно верить находкам археологических раскопок на территории Помпеи. А распространение среди мастеров получил только на рубеже пятнадцатого и шестнадцатого века. Конструкционно состоял из деревянной колодки с зафиксированным при помощи клина лезвием.

Спустя много лет приспособление эволюционировало в столярный рубанок. Отличия его состоят в применении большего количества деталей из металлов. Естественно, его колодка так же сменила материал. Конечно, деревянный рубанок гораздо легче своего собрата, и очень хорошо скользят по деревянной поверхности, но на практике большинство базистых моделей довольно трудно отстроить в сравнении с металлическими аналогами, которые в добавок стоят дешевле благодаря массовому производству.

Виды рубанков

Плоское строгание

Для плоского строгания лучше всего использовать ручные рубанки типа шерхебеля, который прекрасно подойдет для грубой обработки древесины. Им поверхность после распила подготавливают к окончательному выравниванию примерно подгоняя все неровности под один формат. Шерхебель – рубанок, подходящий для огромного количества задач.

Он хорошо зарекомендовал себя в качестве основного орудия для строгания древесины, которая уже подвергалась обработке. Имеет достаточно увесистый и габаритный корпус из металла, и в основном предназначен для грубой начальной обработки материала глубоким строганием для получения примерного размера и формы срезая толстые слои дерева. Однако получить гладкую поверхность при работе этим рубанком невозможно, для чего ему в помощь обычно берут и другие виды инструментов, ведь как упоминалось ранее, виды рубанков и их назначения различаются.

В дополнение к шерхебелю и зензубелю:

  1. Для изготовления напольного и внешнего покрытия хорошо подойдет медведка – внешний вид которой выделяется широкой основой с парными ручками, вмонтированными по бокам конструкции. Для работы этим инструментом обычно требуется два человека. Лезвие в конструкции закреплено клином на расстоянии достаточном для снятия 1 миллиметрового слоя древесины.
  2. Полуфуганок – укороченный вариант стандартного фуганка, применяющийся для обстругивания крупных плоскостей. Несмотря на длину подошвы, а 60 сантиметров имеет “взрослое” лезвие с шириной в 8 сантиметров. Применяется для первичной обработки подготовленных деталей.
  3. Шлифтик – ручной рубанок для окончательной зачистки поверхности и устранения большинства дефектов вызванными влиянием предыдущих обработок. При помои этого инструмента производят обстругивание торцов, участков, имеющих сучки или с нарушениями структуры древесины. Конструкция предусматривает установку двойного ножа с лезвием стружкоколом, установленными под углом в 60 градусов относительно подошвы.
  4. Цинубель – ручной рубанок для работы со свилеватыми сортами древесины, во время использования которого на поверхность материала наносятся мелкие бороздки, улучшающие крепеж элементов при использовании клеевого соединения. Установленные ножи имеют ребристость, образующая зубцы при заточке. Адекватную работу без задиров с свилеватой древесиной обеспечивает грамотная установка лезвия ножа под углом в 80 градусов. Длина приспособления колеблется в районе 20 сантиметров.
  5. Конструктивно схожий с зензубелем – рубанок отборник отличается от него наличием одинарного лезвия, изготовленного из высокопрочной инструментальной стали с применением последующей закалки для придания дополнительной прочности. Предназначается для выборки пазов при выполнении плотницких и столярных работ.



Также есть тройка рубанков для дополнительных манипуляций с исходным материалом:

  • Торцовый рубанок – служащий для обработки торцов и поверхностей со спутанным рисунком волокон.
  • Одиночный рубанок – инструмент для повторной обработки во время работы, которым на поверхности образуется мелкая стружка без излома. (В результате работы ручным рубанком являются нормой мелкие сколы или задиры.)
  • Двойной рубанок – помимо основного лезвия имеет установленный стружкокол что улучшает финальное качество работы.

Фигурное строгание

В среде “фигурников” плотно вошедшей в обиход простого человека разновидностью ручного инструмента строгания является рубанок зензубель – конструкционно предполагающий установку в рубанок двойного ножа, которое увеличивает качество поверхности конечного продукта. В большинстве случаев используется для зачистки четвертей или поверхностей, расположенных перпендикулярно друг к другу. Устанавливаемый нож ограничен по ширине пределами в 33 миллиметра и выполняется в форме лопатки, из-за чего по неопытности можно спутать его с фальцебелем.

В комплект к этому инструменту стоит иметь под рукой:

  1. Пазник в простонародии – рубанок шпунтубель в цеху, инструмент, состоящий из двух соединенных длинными винтами колодок, одна из которых служит для установки направления работы, а вторая закрепляет положение лезвий. Служит такая конструкция для выборки древесины из пазиков (шпунтов) нанесенных по краям древесной заготовки.
  2. Для фигурной обработки деревянной поверхности и создания особой формы заготовками служит рубанок калевка. Отличается от собратьев наличием резцов с фигурными кромками, установленными на подошву из нескольких ступеней, устанавливаемую в зависимости от желаемого результата от придания формы профилю. Зачастую применяется в цеховом производстве дверных проемов, багетов и деревянных карнизов. Внешне почти не отличим от стандартного рубанка, но конструкционно лезвие, имеющее закругленную форму, устанавливается под углом в 45 градусов относительно основы. За одно движение шерхебель способен снять до 3 миллиметров древесины, оставляя после себя глубокие впадины, требующие последующей обработки. Устанавливаемая в шерхебель овальная кромка позволяет строгать древесину поперек волокон без нужды в продольном разрыве. Угол заточки лезвия инструмента можно изменять для подгонки под работу с более твердыми породами древесины.
  3. Полуфуганки — рубанки, имеющие длину менее 50 сантиметров, являются идейными наследниками стандартных фуганков. Имеют номерную классификацию — №5 и №6 и внешне почти полностью схожи. Однако отличие есть, и достаточно весомое, представляющее собой разницу в ширине лезвия на целый сантиметр. Несмотря на то, что №6 по ширине лезвия вполне может классифицироваться как фуганок, все-таки он состоит в классе полуфуганков. В то время как №5 приходится многоцелевым инструментом признанным таковым по всему миру, №6 скорее можно назвать фуганком для женщин. ЗА счет укороченной базы он меньше весит и его легко можно взять с собой. И несмотря на размеры лезвия и подошвы строгает он очень ровно, особенно если речь идет о щитах. С ними он справляется в любом применении, и при строгании вдоль волокон, и поперек таковых, и под 90 градусов.
  4. Рубанок, предназначенный для отборки фальцев – фальцебель. Оснащен колодкой со ступенчатой подошвой что позволяет вырезать фальцы одного размера, так как нож располагается под углом в 80 градусов по отношению к плоскости основы. Лоток для стружки организован по левую сторону рубанка. Ступенчатая подошва (в зависимости от модели – съемная) позволяет подбирать размер фальцев и профилей на любой вкус.
  5. Федергубель – ручной рубанок с особой формой лезвия, позволяющей формировать прямоугольный “зуб” по торцу заготовки.
  6. Штабгобель и штабгалтель – вогнутые ножи придают заготовкам округлую форму и применяются для обработки изделий с выпуклыми поверхностями.
  7. Грунтубель – Колодка с боковым, резцеподобным крюком, фиксируемом с помощью винта или клина. Служит для выборки пазов на профилях трапециевидной формы, нанесенных поперек волокон древесины.
  8. Горбач или “американка” – ручной рубанок, созданный для вырезки и обработки выгнутых и вогнутых плоскостей имеющими диаметры снаружи или внутри. Колодка такого инструмента отличается от стандартной своей криволинейной формой.

При исполнении столярного дела не стоит полагаться на кажущуюся универсальность такого инструмента как ручной рубанок, ведь будь это правдой, не было бы нужды придумывать столько вариаций одного и того же приспособления. Работа с деревом очень тонка и требует серьезного подхода к выбору правильного рубанка на каждом этапе производства.

Ручной рубанок – это строгальный деревообрабатывающий инструмент, используемый плотниками и столярами. Он применяется для придания поверхности древесины требуемой формы с прямыми линиями. С помощью этого инструмента проводится обработка заготовок под требуемые параметры, а также создаются различные столярные соединения, такие как шип-паз и выборка четверти.

Конструкция рубанка

Ручной рубанок является довольно простой конструкцией, которая состоит из колодки с ровной подошвой. Она может быть выполнена из древесины или металла. На ее концах устанавливаются ручки. Передняя предназначена для хвата и удержание рукой, а задняя обеспечивает удобный захват для толкательных движений. Ближе к задней рукояти инструмента имеется зажим, в который устанавливается нож из твердой стали. Колодка имеет сквозную прорезь, сквозь которую выдвигается нож.

Существуют как более сложные, но легко настраиваемые конструкции рубанков, так и простейшие, в которых в качестве зажима для ножа применяется деревянный клинышек, забивающийся молотком. При правильной настройке подобные инструменты обладают одинаковыми характеристиками реза. Главными критериями, которые ставятся к рубанкам, являются острота ножа и материал изготовления. Угол заточки лезвия подгоняется под определенный материал, который необходимо строгать. Это связано с тем, что различные породы древесины обладают разной твердостью.

Особо важным критерием является ровность подошвы. В деревянных рубанках со временем она деформируется в результате стирания. Кроме того, при намокании подобный инструмент может выгнуться, что сделаете его непригодным для дальнейшего применения. Металлические колодки в этом плане значительно лучше, но в большинстве случаев их делают из стали, которая подвержена коррозии. В результате продолжительного неиспользования инструмента он покрывается слоем ржавчины, возникающей даже при контакте с влажным воздухом. Как следствие при работе происходит пачканье заготовок.

Большим недостатком металлических колодок является наличие ошибок при литье. Если подошва сделана винтообразной, то обеспечить идеально ровное строгание невозможно. В связи с этим перед покупкой важно внимательно оценить гладкость и ровность поверхности подошвы, чтобы не приобрести плохой инструмент. В случае с деревянными рубанками наличие дефектов подошвы можно решить, поработав .

Разновидности рубанков

Стоит отметить, что ручной рубанок, в отличие от подавляющего большинства прочего столярного инструмента, имеет множество разновидностей. Конструкция каждой модификации подогнана для выполнения специализированных задач. Не существует полностью универсальной конструкции, которая позволит проделать любую работу. Всего разделяет 2 группы рубанков:

  • Прямого строгания.
  • Фигурного строгания.
Ручной рубанок плоского строгания
К категории рубанков плоского строгания относят:
  • Одинарные.
  • Двойные.
  • Шерхебели.
  • Шлифтики.
  • Фуганки.
  • Цинубели.
  • Обдирочные.

Одинарный ручной рубанок предназначен для выравнивания поверхности древесины для получения идеальной плоскости. Он снабжает прямым лезвием, у которого слегка закругленная кромка. Благодаря отсутствию острых углов, на концах рабочей поверхности лезвия, при движении на заготовке не остаются канавки. Такой инструмент позволяет исправить грубую обработку после пилы или топора.

Двойной имеет похожую конструкцию с одинарным, но снабжается дополнительным ножом, который ломает стружку. Он применяется для финишного выравнивания и позволяет достигнуть более гладкой поверхности, которая практически не нуждается в затирании шкуркой.

Шерхебели имеют закругленные лезвия, которые устанавливаются под углом 45 градусов к боковой стороне подошвы. Овальная кромка позволяет проводить строгание поперек волокон. Также к особенностям данного инструмента можно отнести довольно широкий зазор для вывода стружки, который в зависимости от модификации составляет 3-5 мм. Такой инструмент превосходно подходит для грубой обработки. Он обеспечивает быстрый съем стружки, но при этом получаемая поверхность будет обладать шероховатостью и зазубринами, требующими дополнительной обработки.

Шлифтики представляют собой рубанки, в которых лезвие расположены под углом 50 градусов. Такой инструмент оснащается двойным лезвием, а также стружколомом. При снятии древесины создается очень качественная гладкая поверхность, которая не нуждается в дополнительной доработке. Шлифтики обычно применяют после того как заготовка обрабатывается более грубыми инструментами. Задача таких рубанков в доведении до идеально гладкой.

Фуганок – это инструмент для чистовой обработки, который применяется для снятия стружки на больших поверхностях. Для него характерна длинная колодка, поэтому он эффективно снимает выступающие части древесины, при этом обходит углубления. Фактически чем длиннее фуганок, тем на более идеальные результаты можно рассчитывать после окончания работы. Фуганок самая распространенная разновидность рубанка, которую можно встретить в любой мастерской, где занимаются профессиональной обработкой древесины.

Цинубели имеют одинарный зубчатый нож, который в отличие от обычного инструмента создает рифленую поверхность, обычно применяемую для склеивания заготовок. Просто подготовив две части древесины с помощью цинубеля, можно увеличить непосредственную площадь контакта при прилегании. Благодаря этому повышается прочность склеивания. С эстетической точки зрения, создаваемые борозды не несут особой привлекательности, поэтому данный инструмент не применяется для других целей.

Обдирочный ручной рубанок представляет собой совершенно отличительную конструкцию от классической. Его подошва представляет собой металлическую терку. Инструмент не имеет ножа. Его применяют исключительно для выравнивания торцов гипсокартона. Такая терка позволяет исправить дефекты, которые были допущены при раскройке гипсокартонных листов перед их сборкой в различные конструкции.

Рубанки для фигурного строгания

Данная категория инструмента предназначена для создания пазов, а также обработки выступов и кромок. С развитием электрического инструмента и появлением ручных фрезеров подобный инструмент отошел на второй план, но по-прежнему встречается в мастерских.

К фигурным рубанкам можно отнести:
  • Зензубели.
  • Кантенхобели.
  • Шпунтубели.
  • Федергубели.
  • Калевки.
  • Фальцгебели.
  • Штапы.

Зензубель представляет собой узкий рубанок, с помощью которого можно выбрать четверть. Также благодаря его узким габаритам можно снять торец заготовок, чтобы получить паз. Существуют различные модификации данного инструмента, предназначенные для работы с древесиной вдоль и поперек волокон. В большинстве случаев данный инструмент выбирают для проведения чистовой обработки по уже сформированной грубой поверхности.

Кантенхобель – это довольно компактный ручной рубанок, который применяется для снятия фаски. С его помощью обрабатывают торцы, придавая им более приятную поверхность. Данный инструмент имеет трапециевидную форму лезвия. Обычно кантенхобель имеет один режущий нож, но могут быть и два. Режущая кромка располагается под углом к боковой поверхности подошвы. С помощью такого орудия проводится чистовая обработка, которая требует минимальной поправки с помощью шкурки или напильника.

Шпунтубель – это специализированный ручной рубанок, с помощью которого выбирается паз. Инструмент является легко узнаваемым благодаря двойной подошве. Одна колодка служит для направления траектории движения, а с помощью второй крепится лезвие. Такой рубанок можно регулировать, меняя расстояние между двумя колодками, тем самым подгоняя расстояние до обрабатываемой кромки.

Федергубель – это торцевой инструмент, с помощью которого обрабатываются продольные выступы заготовок. Он имеет особую форму лезвия с подъемом по центру. В результате обработки торца доски можно получить продольный шип, применяемый для склеивания с другой деталью, в которой предварительно проделан паз аналогичного размера.

Калевка одни из самых необычных рубанков, который позволяет проводить фигурную обработку заготовок. Он применяется для производства карнизов, а также багетов и оформления дверных проемов. Подошва клевки имеет ступенчатую форму, которая в зеркальном отображении передается заготовке.

Фальцгебель – это также узкоспециализированный рубанок, с помощью которого можно сформировать полосу по краю заготовки, без предварительной разметки. Фальцгебель имеет похожую подошву на калевку.

Штап – это небольшой ручной рубанок, предназначенный для закругления кромок. Его лезвие имеет полу закругленное заглубление. Кроме этого, узнать подобный инструмент можно по вогнутой подошве. Данная конструкция подошвы и ножа позволяет делать с торцов закругленную форму.

Настройка рубанка

Регулировка рубанка заключается в настройке высоты выхода острия лезвия сквозь подошву. Чем больше выступает режущая кромка, тем толще снимаемая стружка и ниже качества получаемой поверхности. При недостаточном выходе лезвия снимается слишком тонкая стружка, поэтому на обработку уходит много времени. В том случае если установлен чрезмерно большой зазор, могут повреждаться древесные волокна заготовки, в результате чего образовываются сколы, особенно при недостаточной остроте ножа.

Величина выхода ножа отличается в зависимости от модификации рубанка. Если необходима грубая обработка, то устанавливается вылет на уровне 0,5 мм. Если проводится регулировка инструмента для чистовой обработки, то этот показатель уменьшается.

Для того чтобы выдвинуть нож необходимо ослабить крепление и немного забить его вниз с помощью киянки или придавить пальцами. При этом нужно учитывать, что в случае чрезмерного выхода режущей кромки со стороны подошвы возвращать его ударами по острой части нельзя, поскольку это повредит заточку. В таком случае потребуется полностью освободить регулировочный винт и вытащить лезвие обратно.

Рубанок - это приспособление для строгания древесины. Чаще всего этот инструмент является ручным. При помощи рубанка поверхности придают необходимую шероховатость, плоскостность, прямолинейность. Уменьшают габариты изделий или делают в них длинные выемки. Работа рубанка состоит в снятии стружки конкретной толщины во время каждого прохода по поверхности заготовки.

Главные составляющие рубанка это:

  • колодка
  • клин.

По размерам, предназначению, оснащению дополнительными приспособлениями существует много видов рубанков. Однако модификаций всего две:

  • ручной (механический) - может быть пластмассовый, металлический, деревянный или комбинированный. Все они по своим функциональным возможностям мало различаются, однако технические показатели непосредственно зависят от материала изготовления корпуса
  • электрический - вследствие дополнительного оснащения электрическим мотором, такой инструмент может выполнять большой объем работ при высокой скорости обработки.

Рубанок ручной из дерева - это самый популярный вариант для обработки древесины среди домашних мастеров.

Классификация

Строгание древесины может быть плоским или фигурным. Для плоского строгания предназначены такие виды рубанков:

  • одинарные рубанки. Они необходимы для осуществления процедуры выравнивания древесной поверхности. Имеют прямое лезвие с немного закругленной кромкой. После работы таким инструментом не остается заусениц и неровностей, по этой причине он активно применяется для чистового строгания древесины после грубой обработки
  • торцовочный рубанок кроме обработки торцов используется для финишного выравнивания древесины. В этом устройстве кроме лезвия есть еще нож для ломки стружки
  • шерхебель в отличие от предыдущих вариантов имеет закругленное лезвие, расположенное под углом 45° к подошве. Вследствие наличия кромки овальной формы можно осуществлять обработку деревянного материала поперек волокон. Для того, чтобы снять толстую стружку отверстие под ее выход в этом инструменте превышает выше на 3-5 мм, чем в других вариантах. После этого приспособления остается шероховатая поверхность, которую нужно доработать фуганком
  • шлифтик. Такое необычное название носит шлифовальный рубанок, который имеет двойной нож и стружколом, находящийся под углом в 50° к рабочей подошве. Такое устройство отлично подходит для процедуры шлифовки. В конце работы остается абсолютно гладкая поверхность
  • фуганок необходим для выравнивания кромки и плоскости, а чистовую обработку больших поверхностей он обеспечивает благодаря острому ножу, имеющему стружколом и удлиненную колодку. Этот инструмент должен быть в каждой мастерской, где занимаются обработкой дерева
  • цинубели. Такие рубанки имеют одинарный зубчатый нож, который после движения по дереву или фанере оставляет после себя рифленую поверхность. Именно такая поверхность является идеальной для склеивания. Борозды, создаваемые резаком, гарантируют лучшее сцепление деталей, на которые нанесен клей
  • обдирочные рубанки необходимы в процессе выравнивания торцов на гипсокартонных плитах. После применения этого устройства не нужно шкурить листовой материал. Режущий элемент создан в форме терки

В процессе фигурного строгания применяют рубанки, которые предназначены для обработки пазов, выступов и кромок. Такие инструменты могут справиться с самыми трудными задачами, по этой причине они довольно востребованы в деревообрабатывающей отрасли. Для фигурного строгания применяют следующие типы рубанков:

  • зензубель создан так, что с его помощью можно выбирать и зачищать четверти, создавать прямоугольные срезы, пазы и фальцы. Кроме этого ни подходят для застругивания перпендикулярных элементов заготовок. Резак зензубеля имеет форму лопатки, кромка которой может быть прямая или косая. Все зависит от варианта крепления кромки по отношению к подошве. Зензубели формируют паз «ласточкин хвост». Даже во время обработки поперек волокон получается идеально гладкая поверхность
  • кантенхобели. Этот тип рубанков является кромочным отборником, легко справляющимся со снятием фаски, обработкой торцов и кромок для того, чтобы придать им ровную поверхность. Кроме этого такой рубанок поможет осуществить доводку заданных размеров. Главное отличие катенхобеля заключается в трапециевидной форме лезвия. Часть моделей оснащены двумя режущими элементами, находящимися под углом к боковой части подошвы
  • шпунтубель можно назвать распространенным видом рубанков. Он поможет быстро и качественно создать продольный паз. Пазник имеет две колодки, которые соединены между собой винтами, одна из колодок является направляющей, а вторая закрепляет лезвие. С помощью регулируемого упора край паза может быть установлен на конкретном расстоянии от кромки. Упорный выступ гарантирует заглубление на требуемую глубину без риска изгибания лезвия
  • федергубель - это фигурный торцевой рубанок, задача которого состоит в формировании продольного выступа по кромке заготовки. Такую работу обеспечивает особая форма лезвия, в центре которого есть проем. В процессе работы таким инструментом на поверхность остается своеобразный гребень, который в будущем будет состыкован с пазом для соединения двух деталей
  • калевка имеет необычное сменное лезвие, обладающее фигурной режущей кромкой. Кроме этого тут присутствует многоступенчатая подошва. Чаще всего это устройство используется в процессе создания декоративных деталей, к примеру, карнизов, багетов и прочих деревянных элементов, служащих украшением интерьера
  • фальцгебель поможет создать паз по краю заготовки без предварительной разметки. Как и у калевки, тут есть многоступенчатая подошва. На инструменте присутствует широкая колодка, вследствие чего можно создавать одинаковые по габаритам пазы. Если возникает необходимость обработки вертикальной стенки четверти, на фальцгебели ставится дополнительный боковой резак
  • штапы. Такой инструмент нужен формирования круглых кромок детали. Этот рубанок оснащен лезвием, кромка которого имеет полукруглое заглубление. Исходя из конструкционных особенностей, штап обладает вогнутой подошвой. Во время обработки кромки прямоугольных торцов нож снимает стружку так, что кромка становится закруглена.

Нож для ручного рубанка

Рубанок по дереву ручной не может работать без ножа. Такие ножи функционируют в условиях существенных нагрузок на лезвие. Во время возвратно-поступательного перемещения инструмента нож врезается в древесину на конкретную глубину. Так как древесина не отличается пластичностью, то происходит скалывание определённого слоя и образование стружки. Стружка не имеет существенной длины и быстро раскалывается на более мелкие фракции. Наблюдается это во время «наползания» срезанной с заготовки древесины на наклонную кромку лезвия. В ходе следующего движения рубанка образуется трещина в последующем слое и так далее.

Чем меньше пролёт и глубина строгания, тем ровнее и чище получается поверхность заготовки, в тоже время уменьшается срезающая нагрузка на лезвие.

Вследствие того, что стружка при изгибе с выходом вверх обламывается, то самые высокие напряжения создаются в колодке рубанка. Именно поэтому колодка создана из самых твёрдых сортов лесоматериалов.

Нож имеет рабочую и опорную части. В конфигурации рабочей части ножа выделяют:

  • фаску, образуемую на тыльной части лезвия. Фаска гарантирует уменьшение усилия врезания ножа в дерево вследствие исключения трения тыльной части о материал заготовки
  • передний угол. Он чаще всего совпадает с принятым наклоном ножа в корпусе рубанка
  • задний угол фаски
  • рабочий угол заострения. Он равняется разности значений угла фаски и угла наклона ножа в рубанке.
  • Для долговечности рубанка самым важным является передний угол: именно он обеспечивает гладкость простроганной поверхности, условия удаления стружки из зоны обработки, а также нагрузку на само лезвие.

Рабочая кромка ножа - это ребро, имеющее незначительный радиус закругления. Прежде, чем приступить к заточке, нужно визуально проверить целостность кромки: на ней не должно быть вырывов металла. Если такие дефекты присутствуют, то нож придётся укоротить.

Чтобы максимально снизить радиус закругления на кромке, заточка должна проводиться в два этапа. Вначале осуществляется первичная заточка. Для этого затупившийся нож со стороны фаски нужно поднести к периферии точильного круга и сильно прижать. Количество оборотов точила должно быть на уровне 600 - 700 мин-1. В противном случае получится слишком значительный съём металла. Также важно не переусердствовать с нажатием, потому что на стали могут образоваться сине-фиолетовые оттенки, которые являются неприятным признаком отпуска металла. Твёрдость ножа уменьшится, и возникнет необходимость термообработки для восстановления прочностных характеристик материала.

Если нет точила, можно поступить так. Заточку ножа осуществить крупнозернистым точильным бруском, который нужно закрепить на рабочем верстаке. Заточка выполняется круговыми перемещениями фаски по поверхности бруска. Во время этой работы стоит время от времени смачивать нож водой или мыльным раствором для очищения затачиваемой поверхности и охлаждения инструмента.

Когда вы увидите заусеницы, значит можно приступать ко второму этапу заточки при помощи более мелкозернистого бруска, снимающего те самые заусеницы. Градация брусков по зернистости выглядит таким образом:

  • высокая зернистость от 30 до 180 мкм. Такие бруски создают из карбида кремния или корунда
  • средняя зернистость от 7 до 20 мкм. Такие бруски создают из электрокорунда или диоксида хрома
  • малая зернистость от 3 до 5 мкм. Такой материал применяется для финишной заточки ножей.

По окончанию заточки лезвием ножа нужно провести по куску дерева твёрдых сортов. Он окончательно снимет фрагменты заусенца.

Самый известный столяр, папа Карло, говаривал, что работа с деревом не терпит суеты и спешки. Она для души и должна приносить умиротворение.

Помогает в этом правильно выбранный ручной рубанок – столярный инструмент, который применяется для строгания древесины. Его целевое предназначение – придавать поверхностям деревянных элементов нужную форму, устранять шероховатости, снимать фаски и подгонять детали по размерам.

История ручного рубанка уходит корнями в глубокую древность, и его примитивные вариации были обнаружены во время раскопок города Помпеи.

Устройство рубанка

За время эволюции рубанка появилось довольно много его разновидностей, которыми можно не только обрабатывать плоскости древесины, но и использовать для фигурной резки. Чтобы получать удовольствие от ручного труда, нужно уметь правильно выбирать рубанок, и тогда из обыкновенного куска дерева будут получаться настоящие произведения искусства.

Современные рубанки можно условно разделить на деревянные и металлические модели. Каждая из них обладает своими преимуществами и недостатками, но в конструктивном плане инструменты похожи, словно братья-близнецы.

Стандартный рубанок состоит из следующих частей:

  • подошва, она же корпус;
  • резец;
  • клин;
  • прорезь для выхода стружки;
  • зажим резца;
  • регулятор глубины реза;
  • рожок – передняя рукоять;
  • упор – задняя рукоять.

Ключевым элементом конструкции является резец – это режущий инструмент, выполненный в виде заострённой пластины.

Располагается лезвие под заданным углом к обрабатываемой поверхности. Благодаря регулятору нож выдвигается на определённое расстояние, что позволяет тонко настраивать глубину реза, толщину снятия стружки. В заводских моделях угол заточки лезвия стандартный, но профессиональные плотники изменяют его в зависимости от типа обрабатываемой древесины.

Рукояти тоже играют определённую роль. Передняя, которая называется рожком, выполняет направляющую функцию, обычно имеет изогнутую форму, обеспечивающую лучший захват руки. Задняя – это упор, благодаря которому создаётся необходимое для работы усилие.

С подошвой, которая бывает деревянной и металлической, всё не так однозначно. Главный критерий, предъявляемый к этому элементу конструкции, – идеально ровная поверхность.

Если данное требование не соблюдается, ручным рубанком будет тяжело пользоваться, а про точность строгания можно просто забыть. С учётом этих нюансов металлическая подошва выглядит предпочтительнее: она изготавливается по шаблону, поэтому априори имеет правильную геометрию. Однако ошибки, допущенные производителем при литье, сводят эти преимущества к нулю. Более того, металл подвержен коррозийным изменениям.

Деревянная подошва легче, и в случае деформации её можно выправить своими силами, вдохнув в рубанок вторую жизнь. Однако древесина не является долговечным материалом, она подвержена механическому износу, теряет первоначальные свойства при длительном воздействии влаги или высоких температур.

Несмотря на типовую конструкцию, существует более 10 разновидностей рубанков, и каждый инструмент выполняет определённую функцию при обработке деталей. Познакомимся с этими изделиями поближе.

Какими бывают рубанки

Несмотря на разнообразие моделей, деревообрабатывающий инструмент условно разделяется на 3 основные категории:

  • общего назначения;
  • для чистовой обработки;
  • для фигурной резки.

Рассмотрим представителей каждой группы более детально.

Рубанки общего назначения

Первый инструмент, который берёт в руки плотник, приступая к обработке деревянной заготовки, называется шерхебель.

Это массивный рубанок в металлическом корпусе, предназначенный для грубого строгания поверхностей, ранее не подвергавшихся обработке. Основная задача шерхебеля – придать заготовке нужную форму. Особенностью этого рубанка является глубокое строгание (до 3 мм), поэтому добиться идеально ровной поверхности не получится.

Нож этого рубанка имеет закруглённую форму и обычно выставляется под углом в 45 градусов по отношению к подошве. Конструкция лезвия позволяет снимать стружку толстым слоем, работая не только вдоль, но и поперёк древесных волокон.

Когда заготовка обработана до требуемых размеров, плотнику нужно устранить глубокие зазубрины, оставленные на поверхности шерхебелем. Для этих целей можно использовать любой из трёх рубанков:

  • медведка – длинный инструмент, предназначенный для парной работы. Он идеально подходит для выравнивания массивных поверхностей или выполнения большого объёма работ;
  • фуганок – инструмент с двойным резцом, применяемый для финишного выравнивания деревянных поверхностей. По длине ручной фуганок примерно в 2 раза превышает шерхебель, что позволяет за один проход снимать стружку с большой площади;
  • полуфуганок – укороченный аналог предыдущего варианта. Здесь также используется сдвоенный нож, применяется рубанок для чистового выравнивания заготовки.

После обработки этими видами рубанков заготовка становится гладкой и ровной, но далеко не идеальной. Поэтому профессионалы переходят к следующему этапу работ, беря в руки уже другой инструмент.

Рубанки для чистовой обработки

В зависимости от вида изделия для чистового строгания могут использоваться 2 рубанка.

Шлифтик выполняет финишную зачистку детали, устраняя дефекты, оставшиеся от предыдущего строгания. Режущий инструмент – двойной нож с прямолинейным лезвием, заточенный под 60 градусов и дополненный стружколомом. Благодаря такому строению шлифтиком удобно обстругивать поверхности вокруг сучков и торцевые части деталей.

Цинубель – довольно интересный инструмент, которым обрабатывают деревянные элементы, впоследствии склеивающиеся между собой.

Обратите внимание! Особенностью цинубеля является зазубренное лезвие, оставляющее на поверхности аккуратные бороздки.

В результате образуется шероховатая поверхность, обеспечивающая лучшую адгезию материалов. Нож цинубеля располагается под углом в 80 градусов, поэтому поверхность становится шероховатой, но на ней не появляются задиры и заусенцы.

Помимо этого, для вторичной обработки деталей можно использовать торцовый, одинарный и двойной рубанок. Первый идеально подходит для обработки торцевых элементов и древесины со сложным строением. Одинарные и двойные ручные рубанки помогут устранить зазубрины, оставленные шерхебелем, и выровнять поверхность, но после них в любом случае придётся обрабатывать заготовку шлифтиком.

Фигурная резка

Это целая серия деревообрабатывающих инструментов, которые заметно облегчают жизнь мастеру, специализирующемуся на изготовлении деревянных деталей сложной геометрической формы.

Для фигурного реза применяются такие ручные рубанки:

  • зензубель – предназначен для обстругивания перпендикулярных поверхностей и четвертей, оснащается двойным лезвием, выполненным в виде лопатки;
  • федергубель – имеет своеобразную форму лезвия, позволяющую создавать выступы на торцевых кромках изделия;
  • фальцебель – используется для зачистки четвертей, имеет ребристую подошву, оснащается прямолинейными и косыми ножами;
  • штабгобель – рубанок с закруглённой формой лезвия для обработки вогнутых деталей;
  • шпунтубель – конструкция из двух колодок, соединяемых зажимными винтами, предназначен для формирования продольных пазов на кромке изделия;
  • калёвка – незаменимый инструмент для фигурной резки, применяемый для изготовления карнизов, багетов, коробок для дверных проёмов;
  • грунтубель – выполнен в виде колодки с боковой установкой резца, предназначен для формирования пазов вдоль древесных волокон;
  • горбач – имеет колодку выгнутой формы, что позволяет обрабатывать поверхности внутреннего и внешнего диаметра изделий.

Профессиональные столяры редко используют в работе только один вид рубанка. Чтобы из куска древесины получались оригинальные изделия, потребуется запастись полным набором инструментов.

Электрорубанок

Это отдельный вид столярного инструмента, который совмещает в себе все перечисленные выше разновидности ручных рубанков. может выполнять прямое, фигурное строгание, идеально подходят для выполнения большого объёма работ.

Однако само использование электроинструмента не приносит внутреннего удовлетворения, да и цена их порой слишком высока. Поэтому если речь идёт о строительстве дачи или поставленной на поток обработке древесины, электрорубанок незаменим, но сделать оригинальную вещицу для себя или своих близких с его помощью вряд ли получится. Теплоту изделиям из дерева придаёт только ручная обработка.

Как выбрать подходящий рубанок

Определиться, какой рубанок лучше выбрать, не так сложно, как представляется на первый взгляд. Ручные строгальные инструменты являются довольно простыми конструкциями, где все основные элементы находятся на виду.

Чтобы выбрать качественный и долговечный рубанок, профессионалы рекомендуют обращать внимание на 3 момента:

  1. Подошва . Не должна иметь видимых повреждений и сколов, должна быть ровная без нарушения геометрии. Единственное исключение – рубанки для фигурной резки, где ступенчатая подошва изначально предусмотрена конструкцией;
  2. Нож . Лучше отдавать предпочтение инструментальной стали, которая хорошо держит угол заточки, не подверженная механическим повреждениям и износу. У заводских рубанков лезвие должно жёстко фиксироваться к корпусу без люфта.
  3. Рукояти . Здесь нужно ориентироваться только на индивидуальные ощущения. Инструмент должен удобно лежать в руке, иначе работать им будет проблематично.

Если говорить о производителях, то при выборе ручного рубанка можно обратить внимание на продукцию компаний Stanley и Sigma. Среди электроинструмента заслуженной популярностью пользуются электрорубанки фирмы BOSCH и Makita.

Как сделать своими руками

Собрать самодельный рубанок по дереву несложно, поэтому многие мастера предпочитают не связываться с заводскими моделями, изначально делая инструмент под себя.

Нож рубанка и стружколоматель лучше приобретать в строительном магазине. Чтобы обеспечить высокое качество реза, нужна инструментальная сталь, которую сложно найти в домашнем хозяйстве или гараже. В конструкции рубанка нож считается расходным элементом, поэтому его стоимость доступна каждому.

Затем щёчки приклеиваются к элементам основания. Когда клей высохнет, к нижней части готовой конструкции приклеивается подошва. В отверстие щёчек вставляется металлический стержень, который будет выполнять опорную функцию при зажимании лезвия клином.

Простой рубанок, сделанный своими руками, готов. Остаётся лишь отшлифовать поверхности, выставить нож под необходимым углом и можно приступать к работе.
