Как делать крышу дома. Мауэрлат для двускатной крыши: делаем правильную основу под стропильную систему Как укрепить крышу дома

Двухскатная крыша – один из часто встречающихся вариантов кровли в индивидуальном строительстве. Она отличается надежностью, а оформить ее можно самыми разными материалами. Пирог кровли представляет собой сложную систему стропил, слоев различных материалов, но при желании разобраться, как соорудить все это, можно. Одной из деталей, входящих в данную конструкцию практически всегда и являющихся незаменимыми, является мауэрлат для двухскатной крыши. Что это такое и как его изготовить?

Мауэрлат – это особый связующий элемент между стенами дома и непосредственно самой кровлей. От того, насколько правильно он изготовлен и закреплен, будет во многом зависеть прочность и надежность всей конструкции. Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат представляет собой так называемый пояс, который монтируется по всему периметру верхней части стен прямо на их торец. На нем происходит фиксация стропил во время строения кровли. Его предназначение – надежная связь стен постройки и элементов кровли, и именно этот элемент позволит равномерно распределить нагрузку всего кровельного пирога на стены и фундамент. Также мауэрлат позволяет значительно снизить парусность кровли и не позволит ветру сорвать ее с дома, то есть устойчивость крыши к ветровым нагрузкам благодаря мауэрлату значительно увеличивается .

На заметку! Иногда кровли монтируются и без установки мауэрлата, то есть стропила фиксируются просто на балках перекрытия. Но в этом случае вся нагрузка от них приходится именно на места опоры, а не на всю стену. Из-за этого возникает риск быстрого износа и последующего разрушения строения.

При строительстве крыши, имеющей два ската, мауэрлат устанавливается всегда на две параллельных стены, на которые будет опираться кровля, а не по всем торцам периметра стен. Если же дом построен из бруса или бревен, то эта деталь не всегда обязательна – с основными задачами мауэрлата отлично справится верхняя часть стены.

Из чего он изготавливается?

Тип и технические характеристики материала, используемого для сооружения мауэрлата, будут зависеть от нескольких факторов, среди которых отмечают тип крыши, необходимость обустройства мансарды, размеры дома и качества стен, материал, используемый для изготовления всего строения, климатические условия и т. д. Для создания этого элемента могут использоваться дерево, швеллер, балки двутавровые, металл.

Цены на брус

Мауэрлат из дерева

Самый привычный материал для создания этого элемента – обычное дерево. Это простой в обработке и доступный вариант, но при этом отличающийся долговечностью эксплуатации и прочностью. Работать с деревом гораздо проще, чем с другими, так как его можно легко подогнать к нужным размерам, даже если были допущены ошибки в предварительных расчетах.

Таблица. Каким бывает деревянный мауэрлат.

Тип древесины Особенности

Это – самый простой и удобный вариант. Брус уже заранее напилен, является достаточно прочным, толстым, надежным. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используется брус толщиной 15-20 см. Основные параметры сечений: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.

Вместо бруса иногда в качестве мауэрлата используются и доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить некоторое количество денег, затрачиваемых на строительство. Вариант пригоден для обустройства кровель на небольших дачных домиках, но при капитальной стройке останавливаться на нем не рекомендуется.

Внимание! При покупке древесины важно очень внимательно оценить ее качество, в том числе осмотреть на наличие сучков, особенно при приобретении бруса. Сучки не должны занимать более 2/3 толщины материала, так как они не позволят дереву растягиваться и на стенах строения из-за неправильно распределенной нагрузки могут в будущем появиться трещины.

Деревянный мауэрлат может использоваться при строительстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на построенном из газобетона или пенобетона. В последних случаях рекомендуется озаботиться сооружением армированного бетонного пояса по периметру строения. Фиксация деревянного мауэрлата производится анкерными болтами.

Цены на доски строительные

Доски строительные

Металлический мауэрлат

Это своеобразный комбинированный вариант. Здесь для изготовления используются металлические трубы, которые протягиваются в предварительно изготовленные отверстия в стропилах.

Этот вариант будет оптимальным, если стропильная система кровли также изготовлена из металла. Работать с металлическим элементом сложнее, чем с деревянным, но зато такая конструкция получится гораздо надежнее. Использовать лучше качественные стальные трубы с небольшим сечением.

Цены на различные виды стальных труб

Труба стальная

Способы укладки

Фиксация мауэрлата на стенах может производиться по-разному. Прежде всего, с обустройством армопояса и без него. Этот элемент необходим в том случае, если прочность материала, из которого изготовлены стены, вызывает определенные сомнения – то есть имеется риск постепенного разрушения строения в результате нагрузки, которую осуществляет кровля.

Крепление мауэрлата к стенам производят несколькими основными способами:

  • анкерными болтами длиной не менее 20 см;
  • скобами, арматурой или шпильками, вмурованными в стены во время их кладки (например, из кирпича). Обычно методика применяется в случае, если площадь скатов кровли не превышает 250 м 2 ;
  • скобами к небольшим брускам, вмурованным в кирпичную стену;
  • к шпилькам, установленным в армопояс, сформированный по длине стены.

Видео – Способы крепления мауэрлата

Особенности монтажа мауэрлата

Мауэрлат при монтаже двухскатной кровли устанавливается на две параллельные друг другу стены, на которые будет опираться кровля. Если стропила монтируются по наслонной системе с коньковым прогоном, имеющим опоры, то мауэрлат может быть установлен также и на несущую стену, расположенную посередине конструкции.

Если дом полностью построен из дерева, то в обустройстве мауэрлата он не нуждается. Но без него не обойтись при строительстве кровли на кирпичных, пенобетонных и других типов домов.

На заметку! Чем скромнее дом, тем меньше требований предъявляется к надежности его фиксации.

Сам мауэрлат может фиксироваться так, чтобы быть уложенным вдоль внутреннего или внешнего края торца стены или посередине торца. Но расстояние от внешнего края стены в любом случае должно составлять не менее 5 см.

Если производится монтаж висячих стропил, то мауэрлат не устанавливается. Стропила крепятся к балкам перекрытия, уложенным поперек стен. Именно балка здесь и будет обеспечивать жесткость стропильной системы. Однако вариант висячих стропил может применяться лишь в случае постройки зданий с небольшой шириной пролетов между стенами. При этом обычно стены изготовлены из бревен или бруса.

Расчет мауэрлата

Правильный расчет материалов, необходимых для обустройства мауэрлата, позволит не купить лишнего и не потратить чрезмерное количество денег. А знание определенных его параметров (таких как вес, объем) позволит определиться с типом крепления, чтобы вся система была надежной. Для произведения расчетов используются определенные формулы и параметры материала. В первую очередь, определяются длина и периметр будущего элемента. Затем вычисляется вес используемого материала по формуле M = R х V , где R – плотность используемого дерева, V – объем всего материала. Объем можно вычислить по формуле V = S х L , где S – сечение (не менее 10х10 см), а L – это длина бруса.

Подготовка к созданию армирующего пояса

Толщину армирующего пояса следует высчитывать, исходя из показателей нагрузки, которые он будет испытывать под воздействием стропильной системы, ветра и осадков. Его ширина не может быть меньше, чем ширина торца стены.

Для работы потребуется приобрести цемент марки М400. Он заливается в один заход, чтобы конструкция получилась надежной и монолитной. Бетонная смесь изготавливается из щебня, песка, цемента в соотношении 3:3:1. Для улучшения свойств смеси можно добавить в нее пластификаторы. Для опалубки можно использовать доски или строительные блоки, плиты OSB и другие материалы.

Армопояс изготавливается так – в верхней части стены создается опалубка из дерева, укладываются арматурные прутья (параллельно, один над другим). К этим прутьям проволокой фиксируются анкерные болты, шпильки, скобы (диаметр – около 14 мм). Шаг между отдельными крепежными элементами не должен превышать 100 см. Располагаются они строго вертикально. Созданная опалубка заливается бетонной смесью толщиной не менее 5 см. Снять опалубку можно не ранее, чем через 10-12 дней после заливки.

Между мауэрлатом и стеной дома либо армопоясом важно обязательно проложить гидроизоляционный материал, а также озаботиться дополнительным утеплением или герметизацией зазоров. В противном случае именно в этом месте могут сформироваться мостики холода. Для гидроизоляции используется обычно полоска рубероида.

Длина и сечение шпилек или анкеров определяются в зависимости от того, какой толщины мауэрлат используется, какой толщины укладываются гидроизоляционные и теплоизоляционные материалы. Высота установленной шпильки должна превышать высоту мауэрлатного бруса минимум на 3 см – это необходимо для возможности накручивания гаек и фиксации самого опорного элемента.

Совет! Место монтажа креплений для мауэрлата требуется определять заранее.

Монтаж мауэрлата

Рассмотрим, как происходит процесс установки мауэрлата без обустройства армирующего пояса на стены, изготовленные из газобетонных блоков.

Шаг 1. Первым делом торец стены, который будет выступать в качестве основания для мауэрлата, выравнивается. Для этого используется цементный клей, который применялся при укладке газоблоков. Он наносится на торец стены при помощи мастерка, а затем выравнивается широким шпателем.

Шаг 2. Слой цемента, которым выравнивался торец стены, подсушивается. Его ровность проверяется при помощи строительного уровня.

Шаг 3. Далее производится укладка гидроизоляционного материала. В этом случае его роль выполнит рубероид. Материал нарезается на полоски, имеющие такую же ширину, как и торец стены. Они ровно укладываются на основание и расправляются. Отдельные полосы укладываются внахлест.

Шаг 4 . Брус, используемый в качестве мауэрлата, укладывается на торец стены поверх рубероида. Выравнивается он по внутренней стороне стены.

Важно! Брус перед укладкой обрабатывается антисептиком, а также составом, защищающим его от воздействия влаги. Перед укладкой элемент должен быть хорошо просушен.

Шаг 5. Чтобы при монтаже стропильной системы стропила не были установлены на анкерные болты, производится нанесение разметки в местах, где будут крепиться сами стропила. В этом случае шаг между стропилами составляет 833 мм.

Шаг 6. В мауэрлате делаются отверстия под анкеры при помощи дрели. Размеры используемых анкеров – 12х150 мм. В соответствии с ними выбираются длина и диаметр сверла.

Шаг 7. Перфоратором делаются отверстия в бетоне. Изготавливаются они прямо через ранее выполненные отверстия в мауэрлате.

Шаг 8. На все анкеры надеваются гайки под шайбу – они увеличат площадь головки фиксирующего элемента и позволят лучше прижать мауэрлат к торцу стены.

Шаг 9. Анкеры вбиваются в ранее подготовленные отверстия молотком.

Шаг 10. Чтобы они сидели надежно, дополнительно заворачиваются гаечным ключом.

Шаг 11. Щели между мауэрлатом и стенами дома герметизируются акриловым герметиком.

Видео – Мауэрлат для двухскатной кровли

Мауэрлат должен обязательно использоваться при строительстве двухскатной кровли, если стены дома выполнены из таких материалов как кирпич, газобетон и т. п. Его не так сложно изготовить, но зато наличие мауэрлата позволит не беспокоиться о состоянии стен и надежности кровли на протяжении всего времени эксплуатации.

Наиболее подходящим материалом для каркаса крыши считается древесина сосны или лиственницы. Это обуславливается их прочностью.

Важным требованиям к используемым брускам и доскам является их целостность и отсутствие повреждений. Перед их монтажом, непосредственно, в , следует обработать их антисептическими и огнеупорными растворами.

Существуют следующие виды крыш: одно - и двухскатные, вальмовые четырехскатные, полувальмовые, шатровые или многощипцовые скатные. Все перечисленные виды изображены на рисунке:

Крепление мауэрлата

Мауэрлат - это основа, на которую приходится весомая часть нагрузки всего сооружения. Мауэрлат состоит из балок, сечением 15х15 см, устанавливаемых параллельно коньку. Данные балки требуют надежного закрепления. Начало укрепления данной основы берется еще при укладке стен, когда между кирпичами укладывают так называемую катанку - толстую проволоку. В дальнейшем, свободными ее концами обвязывают брусы.

Монтаж каркаса

Каркасом принято называть стропила, зацепленные с мауэрлатом. Их крепежное устройство состоит из трех гвоздей на узел. При этом два гвоздя вбиваются крест- накрест через стропило сразу в мауэрлат, а третий - перпендикулярно поверхности. Концы балок крепятся внахлест друг к другу также гвоздями, либо болтами.

Усиление крыши

В качестве усиления крыш используют такое приспособление, как ригель - это балки, скрепляющие противоположные друг другу стропила. Крепление также гвоздевое.

Во время монтажа каркаса может возникнуть проблема возведения под правильным углом. Так как же не ошибиться в расчетах?

Угол наклона крыши может зависеть от местного климата. Для местностей с холодным климатом характерен угол наклона в 40-45 градусов, что препятствует скоплению снега на поверхности крыши. В жарких же регионах угол наклона может опускаться вплоть до трех градусов. Угол следует измерять «уклономером», после его расчета по формуле. Так, длину кровли следует разделить надвое, и на полученный результат делить высоту конька.

Перед перекрытием крыши проводится обрешетка. Размеры досок для нее равны 25см в толщину и по 2 м в длину. В случае двойной обрешетки, первый слой ложится параллельно коньку, второй - перпендикулярно.

В итоге получаем, что делать крышу дома своими руками процесс быстрый, но требующий надлежащего внимания к самым малым деталям. Для того чтобы сооружение прослужило долгие годы, необходимо при его возведении соблюсти все необходимые требования и нюансы.

Также не стоит мелочиться при выборе стройматериалов, поскольку это сыграет в минус качеству. Все доски и материалы покрытия должны проверяться на целостность и качество.

Для того чтобы увеличить несущие способности стропильных ног во всех видах стропильных систем, необходимо провести усиление стропил. Для этого используют установку разгружающих балок, или, как их еще называют, подмог, и двухсторонних накладок и подкосов.

Основные виды крыш. Для всех типов крыш своя стропильная система.

Как показала практика, стропила, подобранные по прочностным характеристикам, не всегда подтверждаются расчетами на прогиб по СНиПу «Нагрузки и воздействия», и поэтому приходится увеличивать площадь их поперечного сечения. Провести усиление стропильных ног очень просто: достаточно включить дополнительную деревянную балку — подмогу. Подмога крепится к нижнему поясу стропильной ноги в пролете между мауэрлатом и подстропильной ногой. Усиление стропил крепится металлическими зубчатыми пластинами или болтовыми хомутами.

В неразрезной стропильной ноге есть и другой опасный узел — опирание на подкос.

Простой пример: если поломать палку через колено, то получается, что в этом случае колено и есть подкос. Поэтому в этом месте возникает самый большой изгибающий момент. Так как прогиба в этом узле быть не может, увеличить сечение вдоль всей стропильной ноги можно при помощи усиливающих двухсторонних дощатых накладок. Иными словами, нужно увеличить ее ширину, а не высоту. Размеры накладок выбираются исходя из необходимого сечения, которое определяется расчетами на максимальный изгибающий момент.

Накладки крепятся болтами, болтовыми хомутами или обычными гвоздями. Если уже усилена подмогой, то ее нужно просто сделать длиннее и вывести за край опирания на подкос. В этом случае мы решаем две задачи: достигаем удовлетворяющих нас показателей прогиба в пролете и усиливаем опорный узел.

Иногда при реконструкции необходимо выбрать более крутой скат кровли. В этом случае старые и новые элементы стропил сращиваются при помощи дощато-гвоздевой перекрестной стенки. При этом новые стропила могут быть установлены как ниже, так и выше старых стропил. Ферма, образованная в результате этих действий, обеспечивает повышенную жесткость и новый уклон. Этот метод позволяет не демонтировать существующую стропильную конструкцию, что позволяет значительно ускорить работы, но он и не увеличивает подкрышное пространство. Если это делать под устройство мансарды, то следует знать, что объем чердака не увеличится.

Перечень необходимых инструментов и материалов:

  • топор;
  • молоток;
  • гвоздодер;
  • ножовка по дереву или ручная циркуляционная пила;
  • угольник;
  • строительный уровень;
  • карандаш;
  • рулетка;
  • дрель;
  • сверла d=4-10 мм;
  • брус (сечение такое же, как у существующих стропил);
  • доска 25-40 мм (определяется расчетами);
  • крепежный материал: гвозди, скобы, хомуты, саморезы.

Усиление нижней части дощато-гвоздевой фермы

Нередко самой уязвимой частью стропильных конструкций являются нижние части стропильных ног, которые подгнивают с течением времени, или сам мауэрлат. В этом случае решить проблему можно с помощью дополнительных подкосов. Прикрепленные к нижнему концу стропильной ноги дополнительные подкосы, которые, в свою очередь, упираются в дополнительный лежень или мауэрлатную балку, позволяют сделать опорный узел более надежным. Для обеспечения лучшей устойчивости конструкций фермы рекомендуется чуть раздвинуть нижние концы дополнительных подкосов. Чтобы в пролете между мауэрлатом и подстропильной ногой частично уменьшить прогиб, можно подкосы опереть на дополнительный лежень.

Если при строительстве крыши использовать сырую древесину (влажность выше 25%) и при недостаточной вентиляции чердачного помещения, мауэрлат и нижние концы стропильных конструкций могут со временем загнивать. Загнивание может произойти в крышах любого типа при , при увлажнении древесины мауэрлата или стропильных ног, при увлажнении древесины от кладки или при отсутствии гидроизоляционного слоя между кладкой стены и древесиной. К тому же это может быть следствием повреждения воздушных продухов, пароизоляции или закупоривание их концов в конструкции утепленной мансардной крыши.

Способы восстановления и усиления поврежденных конструкций

Существует несколько способов усиления и восстановления поврежденных конструкций:

  1. Установка деревянных накладок. Они используются при повреждении одиночных стропильных ног. Деревянные накладки закрепляются при помощи гвоздей или болтов. Таким образом, с их помощью производится усиление поврежденного участка крыши. Накладки должны опираться на мауэрлат всем торцом и крепятся к нему при помощи проволочной скрутки.
  2. Установка прутковых протезов. Этот метод используется при массовом повреждении стропильных конструкций. Вначале при помощи временных опор закрепляют поврежденную стропильную ногу. После этого разбирают покрытие и выпиливают прогнившую часть стропильной ноги. Затем подготавливается точно такой же элемент из нового бруса (так называемый «протез»), который вставляется на место сгнившего и опирается на мауэрлат.
  3. Применение накладок, опирающихся на балку. Этот способ подойдет при замене сгнившего участка конца стропильной ноги или участка мауэрлата. Участки сгнивших конструкций вырезают, предварительно укрепив стропильную ногу временными опорами, и на забитые в кладку костыли укладывают балку длиной около 1 метра. Затем на перекрытие или стену укладывают такой же длины кусок лежня. После этого закрепленные гвоздями с обеих сторон стропильной ноги два подкоса упирают в новую балку.

Вентиляция чердачного помещения

Усиление стропильной системы — важная, но не единственная часть . Для ее длительной эксплуатации на чердаке должен быть достаточный воздухообмен. При недостаточном воздухообмене на чердаке, при загнивании древесины и развитии грибковых спор на деревянных конструкциях крыши необходимо провести мероприятие по восстановлению вентиляции. В чердачном помещении дополнительно устраивают продухи и слуховые окна. Соотношение площади поперечного сечения к площади чердачного перекрытия должно составлять 1:300 — 1:500.

Необходимо также выяснить, какова температура воздуха на верхней границе утеплителя (при любой отрицательной наружной температуре воздуха она не должна превышать 2°С), изучить характер движения воздуха. Слежавшийся утеплитель, примерно раз в пять лет, необходимо разрыхлять. При толщине наружных стен до 1 метра, его фактическую толщину лучше увеличить на 50%, так как с течением времени его теплоизоляционные свойства ухудшаются. Ширина продухов должна находиться в пределах 2 — 2,5 см. Также необходимо проверить и восстановить, если это нужно, пароизоляцию под слоем утеплителя.

Для увеличения несущей способности стропильных ног (рис. 68) как в наслонных, так и висячих стропильных системах применяют установку разгружающих балок (подмог), двухсторонних накладок и подкосов.

Рис. 68. Усиление стропильных ног подмогой

Как показывали расчеты по старому СНиПу «Нагрузки и воздействия», стропила в пролете между мауэрлатной балкой и подстропильной ногой с размерами сечения, подобранными по прочностным характеристикам, часто не проходили расчет на прогиб и приходилось увеличивать их высоту. Изготовить стропильную ногу переменного сечения можно включением в нее дополнительной деревянной балки - подмоги. Подмогу крепят в пролете между мауэрлатом и подстропильной ногой, ее высотой добирают высоту сечения стропила, чтобы оно проходило по расчету на прогиб. Крепят подмогу болтовыми хомутами или металлическими зубчатыми пластинами.

Другой опасный узел в неразрезной стропильной ноге - опирание на подкос. Когда-нибудь ломали палку через колено? Так вот, в этой расчетной схеме подкос и есть то самое колено, здесь возникает самый большой изгибающий момент, из-за которого приходится увеличивать сечение всей стропильной ноги. Прогиба в этом узле нет, поэтому можно увеличить не высоту стропила, а его ширину, путем закрепления двусторонних дощатых накладок (рис. 69). Ширина накладок подбирается при расчете сечения стропила на максимальный изгибающий момент. Накладки крепятся гвоздевым боем, болтами или, как и в предыдущем случае, болтовыми хомутами. Если стропило уже усиливается подмогой, то ее нужно сделать длиннее и вывести край за узел опирания на покос. В этом случае решается сразу две задачи: усиление опорного узла и прогиба в пролете.

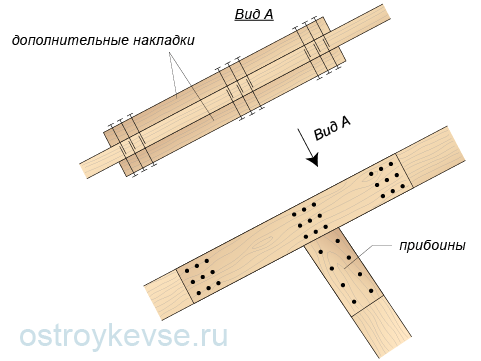

рис. 69. Усиление опорного узла путем увеличения ширины стропила

При реконструкции кровли под более крутой скат устанавливают новые стропила, сращивая их со старыми (если они не сгнили) дощато-гвоздевой перекрестной стенкой. Новые стропила могут быть введены, как поверх старых стропил, так и ниже их. Образующаяся при этом ферма обеспечивает не только новый уклон, но и повышенную жесткость стропильной конструкции (рис. 70). Этот метод позволяет не разбирать старую крышу и ускоряет работы, но и подкрышное пространство не увеличивает. Если целью изменения уклона скатов было устройство мансарды, то объем чердака останется прежним.

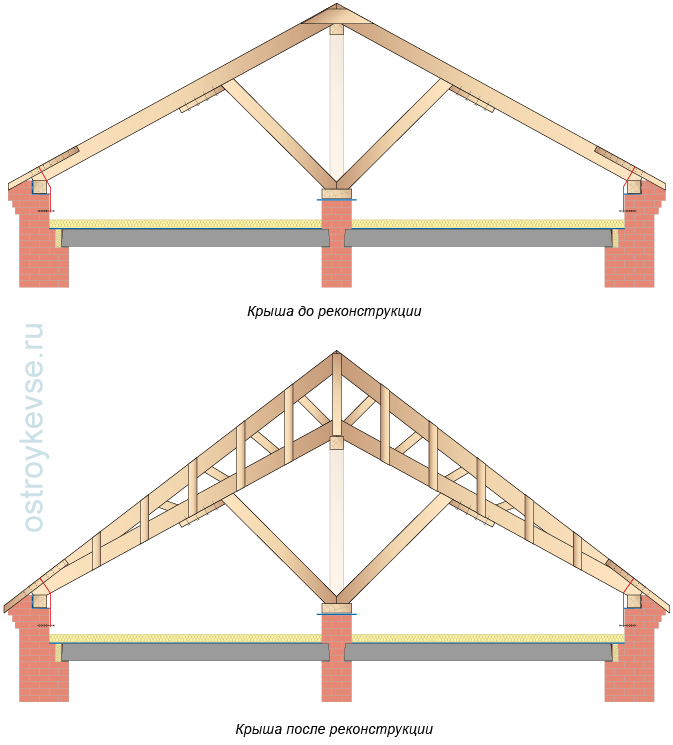

рис. 70. Усиление стропил устройством дощато-гвоздевой фермы

Иногда случается так, что конец стропильной ноги подгнивает, опирание на мауэрлат получается ненадежным, в этом случае к нижнему концу стропильной ноги можно прикрепить дополнительные подкосы, которые упирают в ту же мауэрлатную балку или в дополнительный лежень (рис. 71). Рекомендуется раздвигать нижние концы дополнительных подкосов - они обеспечивают лучшую устойчивость стропила. А подкосы, опертые на дополнительный лежень, частично могут уменьшить прогиб стропила в пролете между подстропильной ногой и мауэрлатом. Дополнительные подкосы крепят гвоздевым боем с опиранием в прибоины на стропиле.


рис. 71. Усиление низа стропильной ноги установкой дополнительных подкосов

При использовании в строительстве крыши сырой древесины (влажностью более 25%) и недостаточной вентиляции холодного чердака, при высоко расположенных слуховых окнах, малой их площади, либо при отсутствии чердачных продухов, возможно загнивание нижнего конца стропильных ног или мауэрлата.

Также загнивание может наступить при отсутствии или повреждении пароизоляции и воздушных продухов в конструкции утепленной мансардной крыши или закупоривание их концов. Либо при увлажнении древесины стропильных ног и мауэрлата в крышах любого типа при протечке кровли, либо при отсутствие гидроизоляционного слоя между древесиной и кладкой стены и увлажнение древесины от кладки.

Существует несколько способов восстановления и усиления поврежденных конструкций.

1. Применение деревянных накладок. Их используют при одиночном повреждении стропильных ног. Усиление проводят путем установки усиливающих деревянных накладок с закреплением болтами или гвоздевым боем. Опирание накладок на мауэрлат должно быть всем торцом с последующей установкой проволочной скрутки (рис. 72).

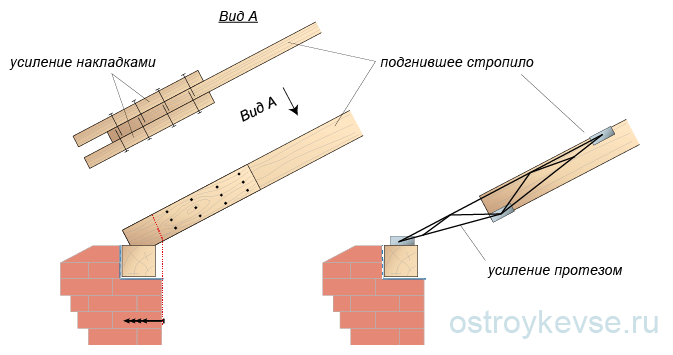

рис. 72. Ремонт узла опирания стропил на мауэрлат накладками и протезами

2. Использование прутковых протезов. Их применяют при массовом повреждении стропильных ног. До начала работ поврежденную стропильную ногу укрепляют на временных опорах, разбирают покрытие и выпиливают сгнившую часть стропильной ноги. Протез надевают на стропильную ногу и укладывают на мауэрлат. Спиленный торец стропильной ноги упирают в опорную площадку протеза, которая предотвращает ее сползание. Жесткость верхнего сжатого пояса протеза обеспечивает подкосная решетка.

3. Использование накладок, опирающихся на балку. Этот вариант применяют при необходимости замены сгнившего участка мауэрлата и конца стропильной ноги (рис. 73). До начала работ стропильную ногу укрепляют временными опорами, вырезают сгнившие участки ноги и мауэрлата, забивают в кладку костыли и укладывают на них балку длиной 1 м. Если конструкция стен и перекрытия позволяет, а чаще всего это именно так, то на стену или перекрытие укладывают метровый кусок лежня. В эту балку упирают два подкоса, закрепленные на гвоздях по обе стороны стропильной ноги. Обрешетку поддерживают новой удлиненной кобылкой.

рис. 73. Ремонт узла опирания стропил при повреждении мауэрлата

При недостаточном воздухообмене чердачного помещения, а вследствие этого развитии грибковых спор и загнивания древесины деревянных конструкций крыши проводят ряд мероприятий для восстановления вентиляции (рис. 74). В чердачном помещении следует изучить характер движения воздуха, определить температуру воздуха на верхней границе утеплителя (она не должна превышать 2°С при любой отрицательной температуре наружного воздуха) и устроить дополнительные продухи и слуховые окна. Площадь сечения слуховых окон и продухов должна составлять 1/300–1/500 площади чердачного перекрытия. Ширина продухов должна быть в пределах 2–2,5 см. Нужно измерить и при необходимости увеличить до расчетной толщину утеплителя. Слежавшийся утеплитель необходимо разрыхлять примерно один раз в пять лет. У наружных стен при ширине до 1 м толщина его может быть увеличена до 50% выше расчетной. Следует проверить и, если необходимо, то восстановить пароизоляцию под слоем утеплителя.

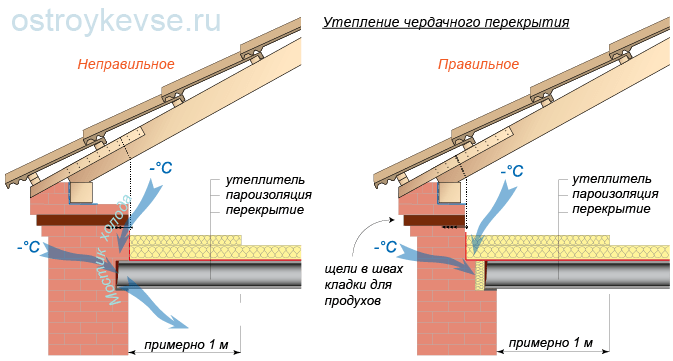

рис. 74. Устройство нормального процесса воздухообмена в чердачной крыше

Усиления других деревянных конструкций, стен, перекрытий и фундаментов можно посмотреть в специальном разделе сайта.

Подгнил мауэрлат. Как провести ремонт не демонтируя полностью кровлю Мауэрлат служит опорой для нижних концов стропил. При загнивании мауэрлата устанавливаются дополнительные подкосы, и нагрузка переносится на неповрежденные участки.

2015-10-30T10:00:00+03:00

Мауэрлат - это самый незаметный, но очень важный элемент крыши. Он является фундаментом, на который опирается стропильная система, и распределяет вес крыши по всей поверхности стены. Мауэрлат изготавливается из бруса и крепится к разгрузочному поясу. В домах из бруса и бревен функции мауэрлата выполняет верхний венец сруба. Крепление мауэрлата на кирпичной стене выполняется с помощью шпилек, замурованных в кладку. Для защиты от сырости поверх разгрузочного пояса настилается рубероид.

Чтобы стропильная система была устойчивой, торец стропила должен опираться на мауэрлат всей плоскостью. С этой целью узел сопряжения тщательно подгоняется и закрепляется. При подгнивании мауэрлата стропило проседает, нарушается плоскость ската, при этом возможно появление протечек и эстетических дефектов кровли Ондувилла. Дальнейшее разрушение мауэрлата приводит к ослаблению стропильной системы и провалу кровли.

Локальный ремонт мауэрлата можно выполнить без полного демонтажа кровельного покрытия, в большинстве случаев достаточно вскрыть подшивку карниза и снять несколько гонтов черепицы над поврежденным участком. Главная трудность заключается в том, чтобы вытащить гвозди, не повредив ондувиллу. Для демонтажа битумной черепицы можно использовать гвоздодер, предварительно подложив под лапу доску 40х150 мм, или «болгарку», аккуратно срезая головки гвоздей. Второй способ значительно легче, но требует определенной сноровки.

Если размер пораженного участка мауэрлата небольшой, ремонт производится в следующей последовательности:

На расстоянии ≈ 0,5-1,0 м от мауэрлата на стропило с обеих сторон устанавливаются прибоины, изготовленные из доски сечением 50х150 мм. Прибоины крепятся к стропилу гвоздевым боем;

К стропилу крепятся два подкоса, которые одним концом упираются в прибоину, а вторым опираются на мауэрлат за пределами подгнившего участка. Подкосы крепятся к стропилу гвоздевым боем.

При поражении значительного участка подкосы опираются на дополнительный брус, установленный возможно близко к поврежденному мауэрлату и закрепленный к стене или балкам перекрытия.

Чтобы предотвратить дальнейшее гниение мауэрлата, необходимо удалить сгнившую древесину, тщательно обработать пораженный участок антисептическим составом и устранить причины загнивания:

Выполнить гидроизоляцию мауэрлата;

Обработать мауэрлат антисептическим составом;

Обследовать кровлю и устранить протечки;

Обеспечить эффективную работу системы вентиляции крыши (прочистить приточные и вытяжные продухи, привести их площадь в соответствие с площадью чердака, удалить посторонние предметы и обеспечить свободное перемещение воздушных масс);

На утепленных крышах следует проверить исправность пароизоляции и эффективность работы системы вентиляции подкровельного пространства.

После окончания ремонта восстанавливается демонтированный участок кровли. Верхние гонты аккуратно заводятся под уложенную черепицу и прибиваются через старые отверстия. Монтаж ондувиллы на месте ремонта производится в соответствии с инструкцией.
