Колоть дрова физически развитому человеку скорее приятно, чем в тягость. И, безусловно, полезно: это занятие гармонично нагружает все группы мышц. Но – что чересчур, то не здраво. Если колка дров изматывает и/или не оставляет сил на прочие домашние дела, то дровокол на хозяйстве, конечно, нужен. Однако выбирать прототип по техническим особенностям известных промышленных изделий в таком случае вряд ли целесообразно хотя бы потому, что разновидностей их конструкций десятки и применение каждой требует мер безопасности, далеко не всегда выполнимых в домашних условиях. Поэтому, чтобы сделать дровокол своими руками, нужно сначала определить, для какой именно цели он нужен:

  1. Для регулярной подготовки большого количества дров на отопление большого дома в суровом климате;
  2. То же, но дом небольшой и/или расположен в месте с мягкой зимой, т.е. дров требуется немного;
  3. Для нерегулярной подготовки дров как дополнительного топлива (напр., к углю) или для обогрева подсобно-хозяйственных помещений;
  4. Для эпизодической подготовки дров для декоративных теплотехнических приборов (напр. камина) или на обогрев зимней дачи выходного дня.

Бить или давить?

Расщепление чураков считается опасным производственным процессом: вывернувшаяся из станка болванка способна расплющить человека, а отлетевшая щепа пронзить его насквозь. Совершенно исключить нештатные ситуации при колке дикой древесины невозможно – она в этом отношении материал далеко не полностью предсказуемый. Как следствие, кое-какие виды технической классификации устройств для расщепления сырой древесины нужно иметь в виду, чтобы сделать дровокол, достаточно безопасный в быту. А именно – ударного он действия или нажимного:

  • Механизированные расщепители ударного действия с промежуточным накопителем энергии – высокоэффективны, экономичны, почти полностью избавляют оператора от мускульных усилий, но конструктивно сложны и в работе наиболее опасны. Справляются с любыми чураками, в т.ч. с комлевыми кряжами вяза и лиственницы.
  • То же, ручные без механического энергоаккумулятора – энергонезависимы, дешевы, конструктивно просты. Могут использоваться в нажимном режиме и таким образом раскалывать свилеватые и суковатые чураки до 25-30 см длиной. Мускульных усилий требуют меньше, а безопасность работы выше, чем при ручной колке колуном на плахе. Малопроизводительны; пригодны для нерегулярной и эпизодической подготовки дров.
  • Нажимные расщепители с приводом от ДВС или электромотора – достаточно дороги (см. далее). Также почти полностью исключают мускульные усилия оператора. Производительность достаточна регулярного снабжения дровами дома до 200-300 кв. м зимой с морозами до –40 и ниже. Безопасность достижима максимально возможная для данного класса устройств. Недостатки – сложность конструкции и довольно большое энергопотребление в виде электричества или жидкого топлива.

Примечание: чурак (лесотехнический термин) – необработанная лесина без комля и кроны или часть ее. Употребление разговорных синонимов чурбак, чурбан и чурка безусловно правомерно, если нет разночтений по контексту.

Почему – не бить

В механических ударных дровоколах относительно слабый движок через гидромуфту раскручивает маховик. Таким образом, мотор работает практически все время на оптимальных оборотах и потребляет минимум топлива/электричества. Затем с маховиком вводится в зацепление (гидравлическое или фрикционное) кривошип с толкателем, подающий чурак на нож-колун. Сила удара колоссальна: в маховик диаметром 60-80 см может быть «накачано» энергии больше, чем ее в 100 кг авиабомбе. Чурак фактически не колется, а режется ножом несмотря ни на какие дефекты дерева.

За рубежом, где энергоносители и качественная прямослойная древесина дороги, бытовые механоударные дровоколы выпускаются и пользуются спросом, см. фото в начале. Импорта таких устройств в РФ нет, а промышленные дорабатывают свой ресурс и аналоги на замену им не разрабатываются. Причина – крайне опасны. Современные композитные супермаховики не разрываются, но остановить толчок от маховика и тем самым предотвратить развитие нештатной ситуации в угрожающую и опасную невозможно. Поэтому далее в статье механоударные дровоколы с накоплением энергии не рассматриваются.

Проще не бывает

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

Но и чего не надо

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Когда дров нужно много

Для массовой подготовки дров применяются дровоколы нажимного типа с гидравлическим или механическим реечным толкателем и неподвижным рабочим органом – колуном. Толкатель пихает чурак на колун, который и раскалывает его на 2, 4 или 8 сегментов, пригодных для загрузки в топку печи. В том и другом случае скорость подачи чурака на колун определяется более всего свойствами древесины и составляет 4-5 см/с. Чтобы на обратном ходу толкателя движок не «рвал обороты» и не потреблял слишком много топлива/электричества, скорость обратного хода берут 7-7,5 см/с. В таком случае за утро можно заготовить до полутонны и более дров.

Примечание: не колите на сегменты сырые свежерубленые чураки. Год они должны сохнуть с торцов в отдельной секции поленницы или дровяника. Если наколоть на дрова еще сочащиеся соком чурки, то дерево в процессе дальнейшей сушки потеряет до 15-20% теплотворной способности. А вы – соотв. денег на топливо.

Еще о безопасности

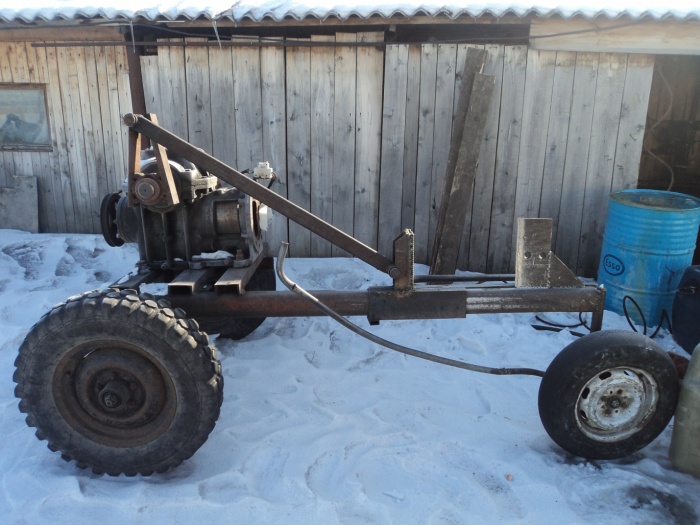

Самодельный дровокол может быть выполнен аналогично фабричным с горизонтальной или вертикальной подачей чурака, см. рис.:

Дровоколы вертикального типа компактнее и позволяют применить более прочную П-образную станину. Однако вероятность выброса из вертикального дровокола чурака косослойного, суковатого, свилеватого, кривого и/или с непараллельными спилами либо его фрагментов много больше, чем из горизонтального; боковые лапы тут, как говорится, для спокойствия души. Кроме того, оператор горизонтального дровокола нормально находится вне зоны разлета частей чурака в нештатной ситуации; поражен он может быть только рикошетом. У вертикального дровокола зона разлета обломков практически круговая и люди вокруг него поражаются ими напрямую с полной силой. Поэтому своими руками из случайных подручных материалов лучше делать дровокол горизонтальный, а вертикальный только тогда, когда подходящего места очень мало. Типичный случай – стационарный дровокол с электроприводом. Оставлять его под открытым небом нельзя по требованиям безопасности, а вертикальный можно поставить в дровяном сарае.

Гидравлический

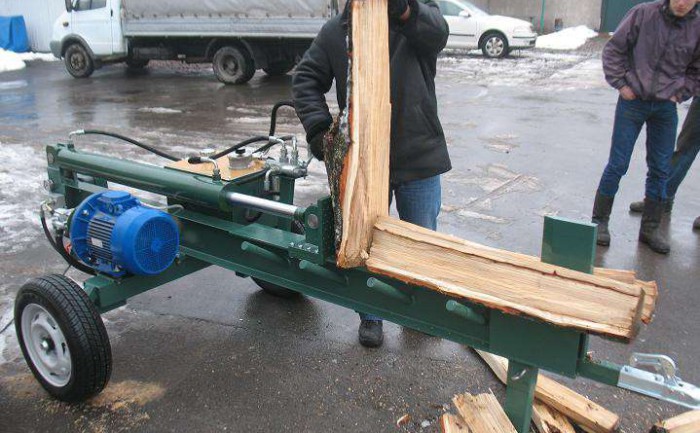

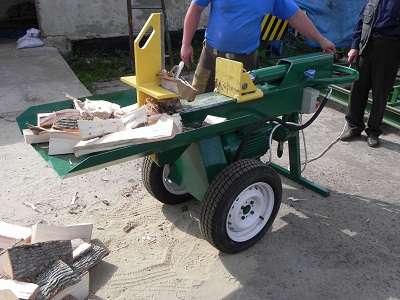

Гидравлический дровокол в данном сегменте наиболее экономичен и производителен. Определяется это внешней характеристикой гидропривода, см. далее, и тем, что мотор привода гидронасоса работает в стабильном режиме. Схема устройства, внешний вид и схема гидропривода с одним насосом показаны на рис.: мотор привода вращает гидронасос, тот нагнетает масло из бака в систему, а распределитель подает его в полости гидроцилиндра прямого и обратного хода.

Существенный недостаток – владельцу-оператору нужно иметь навыки работы с гидросистемами и их обслуживания. Менее существенный – необходимость периодической замены масла, которое денег стоит. Еще недостаток (в данном случае небольшой) – мощность мотора отбирается и на прямом, и на обратном ходу, поэтому при наличии комплектующих (см. далее) умельцы иногда делают гидросистемы с 2-мя насосами для прямого и, маломощного, для обратного хода, см. ролик:

Видео: самодельный гидравлический дровокол

Примечание: своими руками вполне возможно сделать и гидравлический дровокол вертикального типа, см. видео ниже:

Видео: гидравлический дровокол вертикального типа

Безопасность гидродровокола средняя: возвратной пружины нет, и время переключения на обратный ход довольно велико – порядка 0,5 с у лучших фирменных конструкций. За этот промежуток «вредный» чурак может успеть лопнуть и разлететься, даже если оператор опытен и реакция его мгновенна.

Делать или покупать?

Первое, что нужно решить, если гидродровокол вам уже приглянулся – а не лучше ли купить готовый с гарантией? Хороший агрегат на дизтопливе для двойного расщепа прямослойных чураков до 20 см диаметром можно найти за сумму до 20 тыс. руб. Устройство для колки чурок до 30 см с отдельными сучками и свилями на 4 сегмента (что оптимально для печи) с регулировкой высоты колуна и автосвалом поленьев (см. рис. справа) обойдется до 25-27 тыс. руб. За высокопроизводительный дровокол для расщепа на 8 сегментов суковатых и свилеватых кряжей до 60 см диаметром придется выложить более 100-120 тыс. руб.

В то же время комплект узлов вразброс для самодельного гидродровокола стоить будет не менее 60 тыс. руб. Даже если у вас в сарае валяются части старой гидросистемы, это не выход. Во-первых, изношенные узлы гидросистем мало ремонтопригодны. Во-вторых, гидроцилиндры спецтехники рассчитаны на большую скорость подачи, чем оптимальная для колки дров. Соответственно, насос придется поставить избыточно производительный, а мотор для его привода заведомо более мощный. В итоге либо расход топлива окажется существенно больше, либо упор слабее, чем у заводского прототипа.

Если все же делать

Допустим, в вашем хламе есть или можно купить по дешевке узлы гидросистемы от мини-экскаватора или другой мини-спецтехники (эти как раз подойдут). В таком случае гидроцилиндр подбирают (или определяют производительность дровокола) по усилию расщепа:

  • Чурак 20 см напополам – 2 тс прямослойный; 2,7 тс немного суковатый/свилеватый.
  • Чурак 25 см – 2,3/2,7 тс соответственно.
  • То же, на 4 сегмента – 3/4 тс.
  • Чурак 30 см на 4 сегмента – 3,5/4,5 тс.
  • То, же на 8 сегментов – 4/5,5 тс.
  • Чурак 40 см на 8 сегментов – 5,5 тс /7 тс.

Далее по скорости подачи 4 см/с и объему гидроцилиндра определяют производительность гидронасоса и, по спецификации на гидроцилиндр, подбирают подходящий по давлению. После этого выбирают распределитель. Затем задаются КПД гидросистемы 75% и выбирают приводной мотор нужно мощности с запасом 5-10%. Дополнительно по внешней характеристике приводного мотора смотрят наиболее экономичные его обороты и проверяют, соответствуют ли они таковым насоса. Шланги, вентили и пр. арматура подбираются по рабочему давлению с запасом (для любительской конструкции) не менее 50%.

Колун

Самая ответственная часть самодельного дровокола – его колун. Любители делают его из старых рессор грузовых автомобилей. По качеству материала это лучше не бывает, но рессорные листы немного изогнуты, что уменьшает производительность и увеличивает травмоопасность изделия. Наилучший вариант – верхние 1,5-2,5 см головки старых рельс. Зеки для своих ножей очень ценят еще бандажи ж/д колес и вагонные буфера (они тоже прошли долгий холодный наклеп), но на колун дровокола они меньше подходят по конфигурации.

Взаимное расположение ножей колуна также очень важно. Выступающий вперед горизонтальный нож (слева на рис.) сразу же делает дровокол травмоопасным и, скорее всего, в нем застрянет и тонкий прямослойный сосновый чурак. Встречать чурку должен вертикальный нож, заточенный на прямой (симметричный) клин, поз. 1 в центре. Горизонтальный нож отстоит на 15-20 мм кзади и затачивается на верхний косой клин, поз. 2. Очень полезно снабдить вертикальный нож накалывателем снизу (поз. 3 слева) высотой ок. 30 мм выступающим прим. на 20 мм вперед. Такой колун будет лучше расщеплять корявые чураки, если их класть на ложемент самой ровной стороной вниз. Углы заточки таковы:

  • Вертикальный нож для мягкой и/или прямослойной древесины (кроме березы) – 18 градусов (3 толщины ножа).
  • То же, для твердой мелкослойной древесины и березы – 15 градусов (3,7 толщины ножа).
  • Горизонтальные ножи – 15 градусов.
  • Накалыватель – 22-25 градусов (2,5-2,7 толщины ножа).

Реечный

Реечный дровокол дешевле гидравлического: фирменный можно купить за 8-17 тыс. руб. Его устройство показано на рис. – толкатель на зубчатой рейке подается мелкой шестеренкой-трибой (или трайбом). Передаточное отношение от мотора на вал трибы рассчитывается по скорости подачи 4 см/с.

Своими руками сделать дровокол с реечным приводом также легче – на основу вполне подойдут детали реечного домкрата (можно старые). В эксплуатации реечный дровокол также проще: полностью отпадает уход за гидросистемой. Безопасность его наибольшая: достаточно отпустить рычаг прижимного ролика (или с перепугу бросить его рефлекторно), как возвратная пружина поднимет рейку над трибой и отбросит ее назад.

Главный недостаток реечного дровокола – плохая в данном случае внешняя характеристика (поз. Р на рис. ниже): при приближении скорости подачи к нулевой упор резко растет, а затем также резко падает до нуля. Т.е., если в чураке окажется дефект, в котором колун завязнет, привод сильно рванет (что может вызвать его поломку), а потом усилие трибы будет тратиться на то, чтобы отталкивать от себя рейку, а не толкать ее вперед. Выглядит это так: рычаг подачи (если не отпущен) больно бьется в руке, механизм трещит, дрожит, может и поломаться. Начальный участок внешней характеристики гидропривода мягкий: наибольший упор создается при нулевой скорости подачи. Если гидродровоколу попадется уж очень упрямый чурак, он будет так же упрямо пихать и пихать его на колун; может быть, и расколет.

Первое следствие жесткости начальной ветви внешней характеристики реечного дровокола – нужна большая мощность мотора. Сдвиньте значения усилия расщепа для гидропривода в списке выше на одну позицию, а 40 см чурак и 2/2,7 тс для 20-сантиметрового выкиньте – получите исходные данные для расчета реечного привода; правда, его КПД можно принять 0,85. Второе – внутренним дефектом чурбана, способным затормозить колун, может оказаться и попавшая в расщеп кора. Как следствие, реечный привод пригоден более для малопроизводительных ручных механических дровоколов (см. далее) с адаптивной внешней характеристикой «мотора» – наших мышц.

Примечание: плохая внешняя характеристика реечного привода до некоторой степени может быть улучшена цепной передачей от мотора на ведущий вал, см. далее.

Когда дров нужно меньше

Для расщепа чураков на дрова в более мягком климате или для отопления небольшого строения более всего подходит винтовой дровокол. Его производительность невысока; пользование им требует определенного навыка и достаточно крепких рук. Но, вопреки распространенному мнению, винтовой дровокол мало чувствителен к дефектам чурака, т.к. его рабочий орган колет дерево, ввинчиваясь в него и надпиливая. Вследствие этого винтовой дровокол и экономичен: с мотором на 2,5-3 кВт может колоть чураки до 40 см диаметром и 60 см высотой; с мотором от стиральной машины – более-менее прямослойные диаметром до 20-25 см.

Примечание: винтовые дровоколы с моторами от стиралок делают многие, тем более что и частота вращения подходящая, см. ниже. Но насаживать в таком случае колун прямо на вал двигателя не надо – от боковых усилий не рассчитанный на них корпус мотора скоро поведет или, если он силуминовый, то треснет. Колун надо посадить на ведущий вал в опорах, а его связать с валом двигателя демпфирующей передачей или муфтой, напр. из отрезка дюритового шланга.

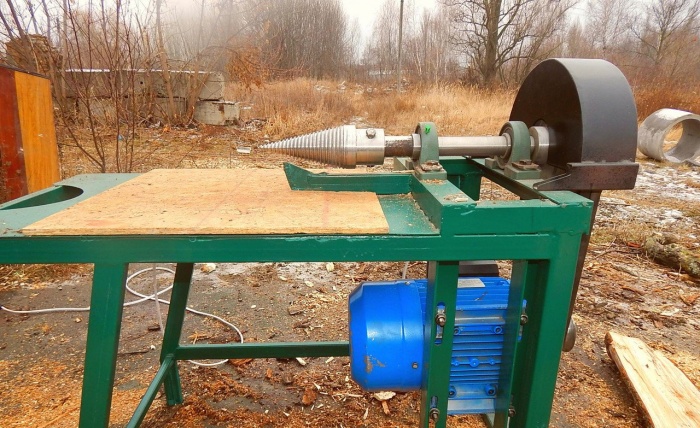

Устройство винтового дровокола показано слева на рис. Рабочий орган – конический винт с фасонной упорной левой резьбой; частота вращения 150-1500 об/мин (оптимально 250-400). Почему резьба левая? В основном потому, что большинство людей правши и правая рука у них сильнее; если вы левша, то вам много удобнее и безопаснее будет работать с винтовым колуном правого вращения.

Чурак на винтовой колун подается вертикально, иначе неизбежна ситуация, показанная справа внизу на рис. Чурак обязательно придерживается руками (справа вверху), поэтому винтовой дровокол приспособление потенциально опасное. Правая рука, более сильная и ловкая (у левшей – левая) удерживает остаток чурака от подтягивания колуном под себя (важен в этом отношении и клиновый упор, см. ниже), что неизбежно вызывает неустранимую поломку механизма и почти всегда травму оператора. Поэтому откалывать поленья нужно от той части чурбака, что под левой рукой (правой у левшей), и следить, чтобы под правой (левой) не оставалось слишком мало. Если колун наткнется в массе древесины на вязкое место (сучок, свиль), он может как бы намотать на себя чурак сверху и выгнуться вниз; предотвращает подобную ситуацию клиновый упор под колуном.

Особенности конструкции

Безопасность, производительность и удобство пользования винтовым дровоколом с одни и тем же мотором сильно зависят от рациональной конструкции и ее правильного исполнения таких узлов конструкции, как клиновый упор, приводной механизм, ведущего вала и его опоры. На экономичность винтового дровокола более влияет конфигурация колуна.

Упор

Клиновый упор критический элемент всей конструкции. Его отсутствие или неправильное выполнение не только делает дровокол опасным, но также снижает его производительность, надежность и возможности: чураки дровокол с неправильным упором берет меньшие, медленнее, а сам быстрее изнашивается и чаще ломается.

Оставлять колун высоко висячим без нижнего упора, да еще и с ведущим валом, держащимся только в подшипниках (слева на рис.) – грубейшая ошибка. Возможностей подтянуть под себя деревяшку и самому выдраться из слабых опор вместе с согнувшимся валом здесь у колуна хоть отбавляй, а расщепить чурак, вгрызаясь в него высоко над нижним спилом, трудно. Но простая стальная пластина вместо упора (в центре) ничуть не лучше: при тех боковых усилиях, что возникают при колке, тут все равно, 4 мм сталь или картон.

Правильный клиновый упор винтового дровокола – массивный цельнометаллический, надежно прикрепленный к прочной станине, справа. Длина упора такая, чтобы свободен был носик колуна на 1/3-1/2 длины резьбовой части. Ширина упора на всем его протяжении равна диаметру колуна в данном сечении минус 3-4 высоты резьбы, см. далее. Зазор между упором и хвостовиком колуна не более 1,2-2 мм; лучше, если сможете сделать зазор 0,5-0,7 мм; пусть в работе колун сначала чуть-чуть трется об упор, ничего страшного, зато прослужит долго и надежно. Высота упора прим. 2/3 диаметра хвостовика колуна; для 75-мм в пределах 50-60 мм.

Суть действия такого упора в том, что прихват и подтягивание чурака в начале рабочего хода легко парируются руками. Когда колун достаточно ввинтится в дерево, прихваченный чурак рукой уже не удержишь. Но в таком случае подтянутая часть низом ударится о боковину упора; возможно, отщепится и отлетит. Прихват за часть чурака под правой рукой ослабнет и не вывернет колун вверх, а прихват за левую часть прижмет его к упору. Если привод и обойма ведущего вала сделаны правильно, механизм остановится и ситуация не разовьется до угрожающей.

Привод

У внешней характеристики винтового дровокола есть неприятная особенность, аналогичная таковой реечного – нулевой ход по резьбе при нулевом вращении. Только здесь не рейка отталкивается трибой, а колун тянет чурак под себя. В то же время, если колун наткнется на вязкую препону в дереве, в большинстве случаев ему достаточно прорваться вначале, потом он пойдет пилить сучок или свиль, хотя и медленнее. Помочь в данном случае может инерция привода: на мгновение дровокол как бы превращается в механоударный.

Инерцию на вращение обеспечивает ременная передача с достаточно массивным ведомым шкивом, слева на рис., но без дополнительных предохранительных элементов (см. ниже) это решение сомнительное: если «затык» не сорван, а шкив-маховик тяжелый, то весь механизм может поломаться и возникнет опасная ситуация. Гораздо лучше в этом отношении цепная передача, справа на рис. Цепь сама тяжелая, а из-за люфта в сочленениях ее звеньев один сильный достаточно продолжительный рывок разбивается на ряд резких частых, и колун легче преодолевает «затык». Сравните: как лучше вбить гвоздь в стену, не согнув – лупануть раз наотмашь или частыми мелкими ударами?

Опора ведущего вала

Инертность цепи все же невелика и, если колоть приходится корявые чурки, желательно все же снабдить дровокол накопителем механической энергии в виде массивного ведомого шкива ременной передачи. Безопасность устройства тогда обеспечивается введением в опорную конструкцию вала заведомо слабого звена.

Пример такого решения дан на рис. справа. Слабое звено здесь пара шплинт – шплинт-гайка (поз. 1 и 2). Дополнительно – фрикционное сцепление шкива 5 через толстую шайбу 3. Ведущий вал 10 простой конфигурации, и обычные шарикоподшипники 4 (лучше все же самоустанавливающиеся) фиксируются стаканами-проставками 6 и 8 между цапфами подшипников и цапфой заднего и шкивом. Крышки 7 запрессовываются в корпус 8, и весь опорный узел крепится к станине любым удобным способом.

Шплинт-гайка шплинтуется не полностью; хватит 1-2 шплинтов (подбирается опытом). Гайка обычная правая. Если рывок маховика не помог колуну преодолеть затор, шплинт срезается, гайка развинчивается и колун останавливается. Оператор выражается, как умеет, но ничего страшного не случилось, а поломка легко устранима.

Винт-морковка

Так называют рабочий орган винтового дровокола за внешнее сходство с корнеплодом. Дровокольная морковка в работе также и пилит дерево, поэтому колка дров винтом дает довольно много опилок, см. рис.. Если сарай или птичник отапливаются печкой на опилках (бубафоней и т.п., это может быть и кстати. Но вообще-то пускать за сезон до 10-12% топлива в труху нежелательно. Помочь делу в данном случае может изменение профиля резьбы винтового колуна.

Чертежи 2-х вариантов колуна-морковки для винтового дровокола даны на след. рис; посадочные размеры одинаковы, под хвостовик ведущего вала на чертеже выше.

Слева обычная конструкция с резьбой пилообразного профиля: опилок и мелкой щепы дает довольно много, дефекты дерева преодолевает неважно, в плотной мелкослойной древесине нередко вязнет. Справа – винтовой колун со специально профилированной резьбой, мало пилящий дерево, но хорошо преодолевающий его дефекты. Кроме того, специальная профилировка резьбы позволила увеличить угол при вершине конуса с 19,85 до 26 градусов. Рабочий орган стал короче; следовательно, один и тот же чурак расщепит быстрее. Кроме того, спецрезьба слабее цепляется за дерево и работать с таким колуном безопаснее. Для нарезки специальной резьбы понадобится фасонный резец, но и тот, и другой винтовой колун можно выточить своими руками на настольном токарном станке, см. видео:

Видео: изготовление “морковки” для дровокола в гараже


Когда дров нужно немного

В южных регионах и/или для обогрева подсобных помещений дров требуется немного. Нормальному мужику наколоть их вручную можно бы играючи, и пусть потом благоверная только попробует не подать стопаря к обеду. Но – проблема: правильный замах. Без него махать колуном выматывает и опасно, а выработать замах для колки дров не проще, чем навыки владения холодным оружием; см. напр., как колет дрова боец в «Семи самураях» Куросавы.

Ручной механический дровокол опять-таки вопреки распространенному убеждению, мало или вовсе не экономит мышечных усилий при колке дров, но позволяет достаточно безопасно производить ее, не владея замахом дровосека. Дополнительное его достоинство – он может работать как в гравитационно-инерционном, так и в нажимном режиме. Последнее позволяет потихоньку-полегоньку, но управляться с самыми упрямыми чураками практически любого диаметра. Главное, чтобы их спилы были параллельны и приблизительно перпендикулярны продольной оси чурбака, иначе работать будет много опаснее.

Устройство ручного механического дровокола показано на рис. Плечо рычага берется от 1,5 м; чем больше, тем лучше. Пригруз – смотря по своей силе, 10-50 кг. Если колун закреплен неподвижно, этот дровокол работает только как инерционный: рычаг поднимают за рукоять и с силой опускают на чурак. Если же колун можно перемещать по рычагу, то дровокол может быть и нажимным; плечо рычага при этом удлиняется трубой, надеваемой на рукоять.

В конструкции рычажного ручного дровокола есть ряд существенных нюансов (показано стрелками справа на рис.). Первое – колун. Простой клин из обрезка рельса малоэффективен и вязнет в дереве. Гораздо лучше такой дровокол действует с колуном Стрела (см. выше), тем более что его можно недорого купить готовый. Второе – пружина, она в этой конструкции наиболее травмоопасный элемент. Сила пружины нужна такая, чтобы свободный рычаг с колуном в крайнем дальнем положении удерживался примерно горизонтально. Закреплять пружину на пятках нужно так, чтобы она не сошла с них при полном размахе рычага; лучше все же пропустить в пружину качающуюся направляющуюся.

И последнее – если рычажный дровокол не крепится жестко к опорной площади, то его передние ноги нужно сделать длиной не меньше максимального плеча рычага + двойной диаметр наибольшего чурака. Как самому сделать рычажный дровокол с усовершенствованной кинематикой, см. след. видео:

Видео: колун для дров на пружине

Примечание: не стоит делать механический дровокол с колуном, скользящим по опоре, см. рис. справа выше. По обуху колуна нужно лупить кувалдой, и все равно он то и дело заклинивает.

Когда дрова подспорье

Комлевые части лесин и, особенно, пни от корчевки, как известно, дают, сгорая, много тепла. Приобрести их на дрова можно недорого, а в России кое-где и просто за самовывоз: на целлюлозу, волокно для МДФ и техщепу для ОСП, ДСП и ДВП они мало пригодны. Но расколоть такой весь внутри и снаружи корявый чурбак на дрова не так-то просто. Однако для заготовки в домашних условиях небольшого количества дополнительного к основному древесного топлива эта задача, над которой до сих пор бьются специалисты по деревообработке, вполне решаема.

Как? Нужно сделать конусный дровокол: он не расщепляет чурак насильно, а вынуждает его трескаться как ему самому удобнее. Если заготовка не более 60 см диаметром, то получившиеся поленья поместятся в топку печи. Их поперечные размеры не оптимальны для наиболее экономичного сгорания, но и топливо-то бросовое.

Устройство конусного дровокола показано на рис. справа. Диаметр основания конуса – 80-150 мм смотря по наибольшему размеру доступных чураков. Угол при вершине – 15 градусов для мелкослойного и 18 градусов для прямослойного дерева. Прим. на 1/3 высоты конуса от основания он сменяется углом раствора 22 и 25-30 градусов соответсвенно. Домкрат лучше применить реечный. Дело в том, что автодомкрат аварийное приспособление, не рассчитанное на частое регулярное использование. Реечный домкрат упрощать дальше некуда, а вот гидравлический в дровоколе довольно скоро потечет. Для сравнения: штамповочный гидропресс, развивающий такое же усилие это солидное сооружение больше тонны весом.

Еще один нюанс: регулировочный шток конусного колуна лучше сделать и рабочим. Для этого его выполняют из прутка стали Ст45 или более прочной диаметром от 24 мм. Резьбу нарезают трапециевидную (можно использовать детали от негодного магистрального газового или водяного вентиля). Штурвал заменяют рычажным воротом. Тогда вдвоем с помощником возможно будет расщепить самый толстый гнуснейший из гнусных чурак. Рама – швеллеры от 150 мм и трубы от 60х4.

Когда дрова нужны иногда

Т.е., для топки декоративного камина или временного обогрева подручным бросовым топливом; напр. на даче. За рубежом специально на топливо для каминов продаются чураки малоценного мягкого дерева: тополя, осины, ивы и др. А к ним – дровоколы наподобие того, что на поз. 1 рис. ниже. Ядро маркетингового продвижения – гребни на ноже дают сразу и лучину для растопки. Но вообще идея странная: чурак, который можно расколоть несильным ударом топора, ставят в обойму и несколько раз сильно бьют по нему кувалдой. Правда, колка дров наоборот безопаснее. Может быть, там это и актуально. В Америке есть поговорка (в переводе на русский): «Если средний американец, торопясь успеть на работу, не поскользнется и не свернет шею в душе, то он перережет себе горло во время бритья».

Гораздо удобнее и ничуть не опаснее сабельный дровокол (поз. 2). Он действует согласно известной присказке: лодыря спросили – почему он колет дрова сидя? «А я пробовал лежа – неудобно». Сабельный дровокол можно крепить и с стене, и к полу. Плечо режущего рычага от 0,8 м для мягкого прямослойного дерева; для березы и сосны от 1,2 м.

Расщепить сабельным дровоколом дуб и т.п. или древесину плодовых деревьев уже затруднительно и получается не всегда. Поэтому на даче, посещаемой в холодное время года, не помешает ножной рычажный дровокол (поз. 3): он справляется с чураками любого дерева диаметром до 25-30 см; правда, производительность низкая. В этом дровоколе скользящий упор тянет серьга (показано стрелкой) при нажиме на педаль. Качающийся ложемент поднимают, пока в нем не поместится чурак, затем отпускают и давят на педаль, пока деревяшка не расколется.

Рубка дров – занятие трудоемкое, тяжелое и не всегда приятное. Но на даче, к которой газовая труба не подведена, без дров не обойтись. Особенно зимой, когда нужно топить не только дом, но и баньку, которой часто пользуются. Поэтому приходится махать топором или приобретать специальный станок, который носит название дровокол. Правда, стоит он недешево. Поэтому многие дачники и загородные жители изготавливают из подручных материалов. Тем более, его конструкция не отличается высокой сложностью, плюс существует достаточно большой его модельный ряд. Так что можно для себя подобрать необходимый вариант.

Виды самодельных дровоколов

Чтобы сделать самодельный дровокол, необходимо подобрать самый простой вариант. Их два:

  • Это неподвижный колун, на который деревянная чурка подается под давлением.
  • Это вращающийся конус, который врезается в чурку, разрезая ее пополам.

Рассмотрим оба варианта и ответим на вопрос, как сделать дровокол самостоятельно.

Первая модель самодельного дровокола

Для того чтобы собрать этот дровокол своими руками, необходимы следующие узлы и детали.

  • Электрический или бензиновый двигатель.
  • Гидронасос.
  • Гидроцилиндр.
  • Металлическая пластина толщиною 5 мм, которую надо будет заточить на один скос.
  • Материалы для сборки станины.

Станину дровокола изготавливают из швеллера №22, на один из концов которого приваривают подготовленный колун. На противоположный конец устанавливается гидроцилиндр. Кстати, этот агрегат вместе с гидронасосом можно позаимствовать у любого самосвала. Заполняется он техническим маслом, можно отработанным. Главное, чтобы внутри системы не оставалось воздуха.

Рядом со швеллером поперек устанавливается площадка, на которую монтируется гидравлический насос. Тут же устанавливается и двигатель. Все элементы гидравлической системы соединяются между собой шлангами высокого давления. При нагнетании давления насосом техническое масло будет давить на внутренний поршень гидроцилиндра, при этом его шток будет выдавливаться из корпуса. Так создается горизонтальное поступательное движение.

На конец штока дровокола прикрепляется пластина, которая будет выполнять функции толкателя. Установив бревно торцом к поршню, а другим к колуну, при поступательном движении произойдет разрез чурки об острую кромку колуна. То есть, принцип работы самодельного дровокола состоит в том, что одна его часть толкает бревно на вторую режущую. При этом чурка должна лежать горизонтально и разрезаться по торцу.

Необходимо отметить, что самодельный дровокол этого вида - не самый простой вариант. Его конструкция достаточно сложная. Здесь необходимо знать схему соединения шлангов, правильно отрегулировать давление внутри гидравлической системы, правильно подобрать двигатель к гидронасосу. Поэтому этот дровокольный агрегат обычно собирают умельцы, простому обывателю он не под силу.

Данную конструкцию можно видоизменить, заменив сложную гидравлическую систему механической. Для этого потребуется реечная передача, как показано на фото выше. При вращение зубчатого колеса происходит перемещение зубчатой рейки. То есть, вращательное движение превращается в поступательное. Колесо сажается на вал редуктора, рейка закрепляется к штоку давящего устройства. Редуктор соединяется с двигателем. Такой дровокол механический проще в работе и обслуживании. Плюс, проще в сборке, да и сложных узлов в нем нет.

Вторая модель самодельного дровокола

Это самый простой вариант, потому что в нем нет сложных деталей. Здесь важно изготовить конус, на котором нарезана винтовая резьба. Она дает возможность тянуть разрезаемое бревно на себя, не прикладывая усилий со стороны производителя работ. Кстати, такие конусы для дровоколов сегодня продаются в некоторых интернет-магазинах. Так что есть возможность не изготавливать его, а купить в готовом виде.

Схема сборки винтового дровокола своими руками (чертежи, фото и инструкции указаны ниже) очень проста. Есть несколько вариантов, которые значительно отличаются друг от друга. Самый простой – это закрепить на валу электродвигателя приобретенный конус. Как видно на фото, в его конструкции присутствуют посадочные винты, которые вкручиваются в шпоночный паз вала двигателя. Именно через винты и передается крутящий момент рабочему органу. В продольном направлении конус не сместиться, потому что его будет подпирать разрезаемая чурка.

Но для того чтобы дровокол работал, необходимо соблюсти основные параметры электрического двигателя:

  • Во-первых, он должен быть достаточно мощным. Минимальный показатель мощности - 4 кВт.
  • Во-вторых, скорость вращения не должна быть большой, потому что вращательный момент - это огромная нагрузка. Поэтому рекомендуется выбирать двигатели для дровокола с оборотами меньше 1000 об/мин.

Второй вариант дровокола винтового с электрическим двигателем (своими руками изготовленного) - это конструкция, в состав которой входит редуктор. Именно этот агрегат повышает мощность установки, поэтому в ней можно использовать маломощные моторы. К примеру, от стиральной машинки старого образца. Схема сборки такого дровокола хорошо показана на фото ниже.

Чтобы сделать дровокол своими руками, используя редуктор, потребуется несколько дополнительных деталей. А именно:

  • Два подшипника.
  • Один или два корпуса для них.
  • Полумуфты, если соединения редуктора и двигателя производятся напрямую. Или промежуточные элементы типа ремни, цепь.
  • Прочная станина, на которой будут устанавливаться и закрепляться все детали и узлы дровокольной установки.

Такая самоделка хоть и является более сложной, чем предыдущая конструкция, она устойчивая, прочная и надежная в работе. Здесь очень важно точно собрать все узлы между собой, соблюдая соосность расположения крутящихся элементов. К примеру, валов двигателя и редуктора, выходного вала редуктора и вала, на котором установлен конус.

Как модификация вышеописанной модели, есть упрощенный вариант дровокола, в котором отсутствует редуктор, как составляющая единица дровокольной установки. Вместо него используются два шкива разного диаметра. На электродвигатель насаживается шкив меньшего диаметра, на вал рабочего органа большего. И чем больше разница размеров шкивов, тем выше мощность дровокола и меньше скорость вращения. К примеру, если скорость электродвигателя 1500 об/мин, то установив на вал рабочего инструмента шкив в два раза больше, чем на двигателе, то гарантировано, что скорость вращения конуса будет 750 об/мин. При этом мощность установки увеличивается на 30%.

Особенности самодельных дровоколов

Как видите, дровокол своими руками изготовить не очень сложно. Но необходимо понимать, что это самодельное оборудование подвергается достаточно большим нагрузкам. Поэтому такому его элементу, как станина, необходимо уделить особое внимание. Изготавливаться она должна из металлических профилей, должна быть прочной и надежной.

В основном соединения в конструкции используются электросварные. Реже на болтах. Но если производитель работ не имеет навыков владения электросваркой, то болтовое соединение единственно возможное. Поэтому очень важно правильно подогнать каждый элемент под соединяющий и правильно провести сверление монтажных отверстий.

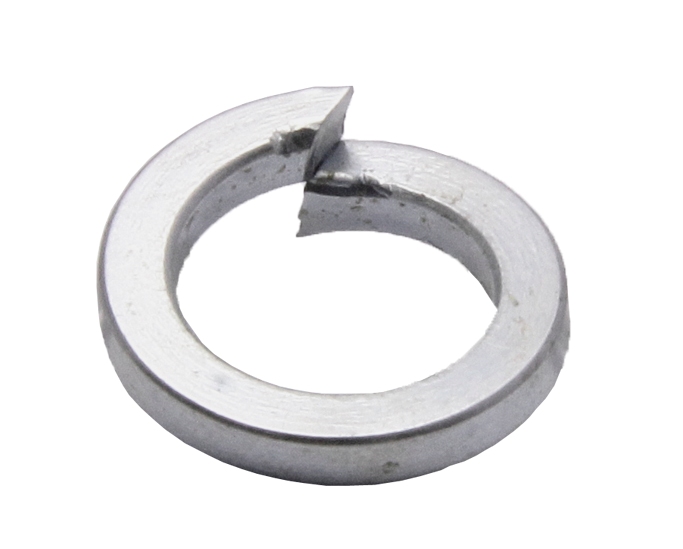

Внимание! Проводя соединение болтами, необходимо не забывать, что под гайку надо обязательно укладывать шайбу Гровера. Это небольшая деталь, с помощью которой не произойдет самоотвинчивание крепежного соединения. Ведь в процессе работы дровокола создаются большие вибрации.

Если собирается дровокол своими руками с использованием подшипников, то не стоит изготавливать для них самодельные корпуса для крепления. Лучше приобрести готовые стальные или чугунные посадочные детали, можно б/у. В принципе, можно заказать данное приспособление токарю, но это опять те же расходы, что и в случае приобретения готовых.

Заключение

Итак, теперь вы знаете, как сделать дровокол своими руками. Кому-то покажется, что это сложная конструкция, но многие дачники давно уже обзавелись своими дровоколами, изготовленными самостоятельно без помощи специалистов.

Во всех сферах хозяйствования, где актуальность по той или иной причине приобретает такая работа, как рубка дров, используются дровоколы.

Современные, высокотехнологичные механизмы не только легко справляются с возложенными на них функциональными обязанностями, но и отличаются простотой конструкционного строения, поэтому могут быть при желании изготовлены своими руками.

Как сделать дровокол самостоятельно? Какие его типы различают? Какими техническими характеристиками механизм должен быть наделен, чтобы обеспечивать бесперебойный и высокопроизводительный рабочий процесс? Об этом и многом другом более подробно поговорим в статье.

Что собой представляет станок для заготовки дров?

Дровокол или станок для заготовки дров – механизированное устройство, предназначенное для выполнения торцовки и раскола чурок, древесины на поленья.

Он характеризуется высокими техническими и качественными показателями, функциональностью и практичностью, простотой эксплуатации и доступностью технического обслуживания, имеет компактные размеры и при необходимости легко транспортируется с одного места на другое.

Важная особенность станка – большой рабочий ресурс. Колуны комплектуются надежными и износостойкими деталями, поэтому стойко выдерживают любые нагрузки, они могут использоваться в любых климатических условиях, обеспечивают бесперебойный рабочий процесс на протяжении продолжительного времени, не требуют регулярного дорогостоящего сервисного обслуживания.

Разновидностей дровоколов достаточно много. Они могут оборудоваться бензиновыми, дизельными и электрическими двигателями, отличаются конструкционным строением, распределяются на профессиональные и бытовые.

Конструкционное строение и принцип работы

Конструкция дровоколов, в том числе и самодельных, достаточно простая и во многом зависит от их вида. Установки комплектуют следующие основные механизмы:

  • Двигатель. Он может быть бензиновым или электрическим. Пользователь самостоятельно определяет, какой агрегат сможет обеспечить необходимую производительность в заданных эксплуатационных условиях.
  • Редуктор. Повышает крутящий момент, понижает обороты и обеспечивает стабильное давление воздуха перед каждым ударом. Он характеризуется надежностью, выносливостью и износостойкостью.
  • Станина – неподвижная часть дровокола, изготовленная из прочного и устойчивого к механическим воздействиям металла. К ней крепятся двигатель, редуктор и рабочий конус для раскола и торцовки полена.
  • Подшипники. Являются незаменимой частью опоры, поддерживают подвижную конструкцию – рабочий конус, закрепленный на валу, с заданной жесткостью.
  • Рабочий конус. Изготовлен из прочного и надежного металла, имеет резьбовую насадку – буравчик.

Каждый конструктивный элемент дровоколов может быть подобран индивидуально, в зависимости от потребностей и запросов пользователя. В таком случае устройства максимально четко отвечают требованиям и обеспечивают необходимую рабочую производительность.

В зависимости от своего конструкционного строения дровоколы отличаются принципом работы. Чаще всего на практике используется станок для рубки дров, который комплектуют следующие узлы:

  • Станина;
  • Редуктор;
  • Двигатель;
  • Рабочий конус.

Работает такой колун по следующему принципу: через редуктор запускает вал, на котором, в свою очередь, располагается буравчик. Он, вращаясь, вворачивается в чурку и раскалывает ее на несколько частей.

В гидравлическом дровоколе усыновлен цилиндр, он получает необходимый заряд энергии от мотора и способствует его передачи на гидравлический шток, который приводит в движение упор.

Плавная работа механизма обеспечивает вхождение лезвия в чурку без удара, в результате чего она раскалывается на части и при этом не сдавливается.

Если мощности дровокола недостаточно для дробления чурки, цилиндр прекращает работу, а насос функционирует в холостом режиме, что предотвращает устройство от поломок.

Распределение по классификационным признакам

Дровоколы можно разделить на несколько видов, ниже разберем по какому принципу идет разделение.

По сфере применения:

  • Бытовые. Устройства имеют небольшую мощность и производительность, характеризуются средними техническими показателями. Их преимущества – мобильность, универсальность, компактные размеры и возможность полноценной эксплуатации в любых климатических условиях, доступность ремонта и технического обслуживания, низкая стоимость.
  • Промышленные. Станки с высокими техническими параметрами, характеризующиеся большим рабочим ресурсом, отменной производительностью и возможностью длительной эксплуатации без перерывов.

По способу закладки полена:

  • Горизонтальные. Закладка бревна производится в специальный горизонтальный желоб. Их преимущества: универсальность, практичность, функциональность.
  • Вертикальные. Бревно в устройствах устанавливается вертикально. Их преимущества: компактность, функциональность, надежность. Недостатки: необходимость строго соблюдения техники безопасности.
  • Смешанные. К данному классу дровоколов относят агрегаты промышленного назначения, эксплуатируемые в потоковом производстве дров.

По источнику питания мотора:

  • Электрические. Оборудуются электромоторами, отличаются экологичностью, доступностью ремонта и простотой эксплуатации, имеют компактные размеры и могут легко транспортироваться с одного места на другое.
  • С бензиновым двигателем. В отличие от электрических аналогов могут использоваться на объектах, удаленных от централизованной сети. Они требуют минимум затрат на обслуживание и ремонт, функциональные и высокопроизводительны.
  • С тракторной тягой. Их основное преимущество – большой рабочий ресурс.
  • С комбинированным мотором. Могут комплектоваться приводом трактора и электрическим или бензиновым мотором, эксплуатируются исключительно в промышленной сфере.

По принципу работы:

  • Гидравлические. Имеют отменные технические и эксплуатационные характеристики, обеспечивают безопасный и плавный рабочий процесс.
  • С конусом. Дровоколы указанного вида относят к винтовым механизмам, обладающим большой надежностью и мощностью. Их особенности — простое конструкционное строение, приемлемая стоимость и отменные качественные показатели.

По способу передвижения

  • Стационарные. Представляют собой цельные станки или массивные промышленные модели, трудно поддающиеся транспортировки.
  • Передвижные. Оборудованы колесами, которые облегчают передвижение устройств.

Прежде чем выбрать конкретный вариант дровокола, необходимо определиться, с какой интенсивностью он будет использоваться, от этого во многом зависит его технические характеристики. Основные технические характеристики станков:

Требования, которым должны отвечать механизмы

  • Высота от пола до конуса около 80 см.
  • Минимальная мощность двигателя от 2 кВт.
  • Посадка на вал редуктора или мотора – плотная.
  • Материал для изготовления конуса – твердая сталь.
  • Комплектация радиатором охлаждения масла и жесткой рамной конструкцией.
  • Наличие функции подогрева масла в гидросистеме.

Поэтапный план изготовления винтового станка

Самодельный дровокол винтового типа сделать очень просто. Из комплектующих частей понадобятся резьбовый конус-насадка, станина, изготовленная с прочной и устойчивой к механическим воздействиям стали, двигатель определенной производительности, понижающий редуктор и вал.

Двигатель и редуктор крепится к станине. Рабочий конус сажается на вал и приводится в действие через понижающий редуктор с помощью мотора. Важно учитывать:

  • Запрещается выполнять присоединение насадки напрямую к мотору, это противоречит правилам безопасности.
  • Ременную и цепную передачу в обязательном порядке необходимо помещать в специальный защитный кожух.
  • Электрическая часть дровокола должна выполняться квалифицированным мастером.
  • Допустимая скорость вращения насадки – не менее 250 – 300 об/мин. Если она будет меньше, колун обеспечит минимальную производительность.

Технология производства гидравлического колуна

Сделать самодельный гидравлический дровокол на порядок сложнее, чем конусный. Самый сложный узел устройства, который необходимо произвести, — гидравлическая часть, состоящая из гидравлического цилиндра с толкателем, узла управления потоками гидравлической жидкости и насоса, масляного бака и приводящего в движение насос мотора.

Все эти механизмы можно приобрести в специализированных магазинах по приемлемой цене.

Основа самодельного дровокола – рама. Ее рекомендуется сделать из особо прочного материала, износостойкого к механическим воздействиям.

В ходе проектирования рамы под самодельный станок для рубки дров необходимо предусмотреть его установку на колесах или готовом шасси. В будущем это позволит легко и быстро перемещать устройство на место работы.

Четкой схемы того, как сделать колун своими руками, нет, поскольку при его конструировании допустимо много нюансов, все зависит от выбранных исходных механизмов.

Перед тем как сделать самодельное устройство, желательно оценить его экономическую выгоду. Если дров необходимо немного, то их лучше купить, чем потратить средства на изготовление колуна.

Сделать станок для рубки дров самостоятельно несложно, главное заранее запастись необходимыми комплектующими механизмами. Самодельный гидравлический колун работает эффективнее, чем колун с конусом, но его конструкционное строение на порядок сложнее, чем конструкция.

Дровокол (его также называют станок для заготовки дров) представляет собой механизм, с помощью которого производится торцовка и механический раскол крупных чурок на мелкие поленья, которые удобно использовать в быту.

Достоинства такого изделия очевидны:

  • это отличная замена тяжелого механического труда по рубке дров;
  • устройство служит очень долго;
  • механизм просто устроен – в нем нет сложных элементов, благодаря чему прост в обслуживании;
  • механизм мобильный – его можно транспортировать в разные места.

Разновидности дровоколов

Дровоколы отличаются друг от друга несколькими признаками. В зависимости от выполняемых работ выделяют 2 больших класса установок:

  • дровокол (также его часто называют колун) – с его помощью можно выполнять только раскалывание крупных чурок на мелкие поленья; эти механизмы в основном используются в домашних условиях;
  • дровокольный станок, который наряду с функцией раскола чурок способен выполнить торцовку заготовок; чаще применяется в промышленном производстве.

По сфере применения выделяют дровоколы:

  • бытовые (именно эти дровоколы легче всего изготовить своими руками);
  • промышленные.

Механизмы могут работать за счет разного типа энергий, в соответствии с чем выделяют:

По особенностям подачи заготовки существуют дровоколы:


В зависимости от того, можно ли перемещать устройство, бывают:

  • мобильные дровоколы (предназначены для небольших объемов производства, а также для бытовых задач);
  • стационарные (используются в промышленных масштабах).

Наконец, по принципу работы механизма выделяют:


Технические характеристики

Дровоколы, выполненные своими руками или на заводе, как механизмы обладают своими параметрами, которые характеризуют их производственные возможности:

  1. Мощность расщепления измеряется количеством оборотов в минуту; в промышленных устройствах достигается 500-700 и более об/мин.
  2. Скорость передвижения поршня измеряется сантиметрами в секунду (5-8 см/сек).
  3. Скорость обратного движения поршня (обычно не более 7-8 см/сек).
  4. Мощность двигателя на электрическом ходу (достигается стандартно 1500-2000 Вт и выше).
  5. Рабочая длина – обычно от полуметра до метра.
  6. Дополнительные функции – дровоколы нередко снабжаются 4-резцовой насадкой, за счет чего производительность установки резко увеличивается. Также некоторые модели укомплектовываются механизмом поднятия стола, что позволяет отрегулировать оптимальную высоту рабочей поверхности.

В домашних условиях вполне возможно изготовить как самые простые конусные, так и гидравлические дровоколы своими руками.

Преимущества домашней установки

Такие установки, как правило, уступают заводским устройствам в плане мощности и по внешнему виду. Однако для небольших объемов домашнего производства они подходят как нельзя лучше. Преимущества домашних механизмов следующие:

  • они обходятся гораздо дешевле профессиональных машин;
  • собрать их несложно из самых обычных материалов;
  • поскольку сборка производится самостоятельно, то можно учесть все особенности механизма, которые нужны именно вам, под ваши потребности;
  • собирая такое изделие вручную, вы приобретете ценный опыт, который может пригодиться в других хозяйственных делах.

Требования к механизму

В основном любые дровоколы (как выполненные своими руками, так и заводского производства) должны соответствовать набору минимальных требований:

  • Мощность двигателя не менее 2кВт
  • Все стационарные и подвижные элементы изготавливаются из твердой стали.
  • Минимальное расстояние от пола до конуса 80-90 см.
  • В бытовых условиях число оборотов в минуту достаточно 400-500.
  • Габариты подбираются примерно, в стандартном исполнении они примерно равны 85*40*65 см (соответственно длина, ширина и высота).

Изготовление винтового дровокола: пошаговая инструкция и видео

Самый простой вариант дровокола, который можно сделать своими руками, это винтовой.

Устройством можно легко раскалывать чурки практически любых диаметров, что наглядно показано на видео.

Чтобы изготовить его, понадобится минимум инструментов и материалов:

  • стальная станина (основа, к которой будут крепиться все элементы установки);
  • двигатель, мощность которого подбирается по индивидуальным потребностям;
  • понижающий редуктор;
  • конус-насадка с резьбой (его чертеж представлен ниже)

Принципиальный чертеж устройства представлен ниже.

Последовательность действий будет такой:


Видеообзор, в котором подробно описывается назначение детали

ОБРАТИТЕ ВНИМАНИЕ. Очень важно подобрать размер бура и оптимальное значение угла наклона конуса. Именно эти факторы и определяют размеры полена – с какими-то из них малые конусы могут не справиться. Ориентировочная таблица представлена ниже.


Как правильно работать с винтовым дровоколом

Прежде чем начать работать с устройством, его нужно прогнать на холостом ходу, чтобы убедиться, что все элементы работают без сбоев, и двигатель набирает нужную мощность.

При работе с винтовым дровоколом нужно соблюдать несколько простых правил:

  1. Чурка подносится к механизму в вертикальном положении.
  2. Высоту рабочей поверхности стола предварительно нужно отрегулировать до нужного уровня. При необходимости кладется доска.
  3. Чурка подводится в прижатом к поверхности состоянии (на весу работать неправильно).
  4. Если чурка большая, то расколу может помешать кора – ее можно предварительно обрубить (особенно это касается березовой бересты).
  5. Если в чурке есть сучки, она имеет неравномерную внутреннюю структуру, лучше начать раскалывать с того места, где внутренние слои дерева устроены проще.

ОБРАТИТЕ ВНИМАНИЕ. Если бур плотно впился в поверхность дерева, но раскола не произошло, нужно немедленно отключить устройство. Конус извлекается вручную или поворотом в обратную сторону с помощью газового ключа (предварительно установка разбирается). Такие случаи возникают редко и связаны они в основном с сучковатыми деревьями. Лучше помочь ручным расколом, после чего снова обработать чурку на дровоколе.

Гидравлический дровокол своими руками: пошаговая инструкция и видео

В отличие от винтового, гидравлический дровокол работает полностью в автоматическом режиме, и задача человека – лишь следить за ходом операции и вовремя поправлять чурки, если нужно.

В данном случае чурка передвигается не за счет силы человека, а гидравлическим механизмом. Он может соединяться с силовой установкой трактора или с другим источником энергии.

Видео: технология сборки своими руками гидравлического дровокола, смонтированного с трактором.

Гидравлический дровокол обладает большей мощностью, соответственно, и изготовить его сложнее, чем конусный.

ЭТО ИНТЕРЕСНО. С помощью такого устройства стандартной мощности можно расколоть примерно 7-10 чурок в минуту (соответственно за час до 60). Можно сравнить это с темпами ручного производства, чтобы почувствовать разницу во времени и затраченных усилиях.

Чертеж устройства представлен ниже.

Понадобятся следующие механизмы:

  • гидронасос;
  • рукава;
  • двигатель механизма (привод гидронасоса) – может быть как на электрическом, так и на бензиновом ходу;
  • гидробак, гидрораспределитель.

Принципиальная схема – на рисунке.

Производительность работы всей системы напрямую зависит от мощности привода – именно на этот параметр следует ориентироваться на этапе проектирования механизма.

В самом простом варианте последовательность действий будет такой:

  1. Гидравлический домкрат жестко фиксируется на станине.
  2. С противоположного конца станины устанавливается лезвие в виде клина, которое поможет успешно раскалывать даже большие чурки и чурки со сложной внутренней структурой (многослойные, сучковатые).
  3. Домкрат подсоединяется к двигателю – электрическому, бензиновому либо к тракторной тяге.

Принцип работы устройства заключается в том, что пресс давит на чурку, смещает ее к лезвию в виде клина, и за счет дальнейшего механического давления она раскалывается о клин. Чтобы домкрат возвращался в изначальную позицию, он снабжается обычными пружинами. В итоге весь процесс идет в полностью автоматическом режиме.

Особенности работы дровокола на бензиновом ходу, выполненного своими руками:

Профессиональные дровоколы: обзор модели champion lsh 5000

Наряду с тем, что вполне возможно своими руками сделать дровокол, можно приобрести и заводскую модель. Изделия обычно отличаются большей мощностью, длительностью службы и производительностью.

Рассмотрим особенности эксплуатации и технические параметры устройства на примере дровокола модели champion lsh 5000, функционирующего на электрическом двигателе.

Технические характеристики

Дровокол относится к гидравлическим механизмам, работающим на электрической тяге с мощностью двигателя 2700 Вт. Его основные характеристики следующие:

  1. Габариты чурки: в диаметре от 50 до 250 мм, по длине до 520 мм.
  2. Габариты изделия 950*280*520 см (соответственно длина, ширина, высота).
  3. Вес изделия 43 кг.
  4. Объем масла 3,5 л.
  5. Давление в гидравлической системе (среднее) 20 МПа.

Схема устройства

Составные элементы конструкции представлены на схеме.

Цифрами обозначены:

  1. Рычаг, с помощью которого осуществляется управление гидравлическим приводом.
  2. Защитная поверхность.
  3. Толкатель.
  4. Пластина, которая направляет движение дерева.
  5. Устройство для раскалывания чурок.
  6. Транспортировочная рукоять.
  7. Опорные элементы.
  8. Двигатель на электрической тяге.
  9. Рычаг для выключения.
  10. Блок с управляющими элементами.
  11. Колесо.

Вид сбоку демонстрирует болт, с помощью которого можно контролировать уровень масла в системе (1), и винт, обеспечивающий подачу воздуха в гидравлическую систему (2).

Условия использования

Дровокол используется при следующих условиях среды:

  • температурный режим от +5 до +40оС;
  • 1 цикл нагрузки длится в пределах 10 минут;
  • предельное время функционирования в условиях постоянной нагрузки – 4 минуты, после чего делается перерыв на 5-6 минут.

Дровокол лучше не использовать в экстремальных погодных условиях (сильных морозах), а также в местах с постоянно высокой влажностью воздуха.
Чтобы учесть электробезопасность, делается заземление с помощью:

  • металлической трубы (диаметр от 50 мм, длина от 1600 мм);
  • металлического стержня с минимальным диаметром 20 мм, минимальной длиной 1600 мм;
  • листа железа, покрытого цинком, с габаритами от 900*400 мм.

ОБРАТИТЕ ВНИМАНИЕ. В качестве заземлителей не допускается применение остатков от трубопроводов, в которых содержимым были горючие жидкости (нефть, бензин и т.п.).

Подготовка дровокола к работе

Перед первым включением нужно убедиться в том, что пластина для защиты правильно установлено и смонтирована достаточно надежно. Далее нужно подготовить дровокол к работе:

  1. Сначала нужно осмотреть все элементы оборудования, чтобы убедиться в отсутствии болтов, гаек и других посторонних элементов.
  2. Если обнаружены неисправные детали, их лучше заменить.
  3. Механизм устанавливается на ровную поверхность высотой примерно 50-70 см от пола. Место для работы должно быть достаточно широким.
  4. Убедиться в том, что дровокол стоит надежно и не качается; при необходимости обеспечить его устойчивое положение подручными средствами.
  5. Перед началом работы нужно немного ослабить положение воздушной заглушки (винта), чтобы воздух смог поступать в масляный бак. По окончании работы винт, соответственно, затягивается обратно.
  6. Перед началом работы (особенно после длительного перерыва) нужно убедиться в том, что устройство функционирует штатно – для этого в течение 1 минуты нужно пропустить его на холостом ходу. Если посторонних звуков и шумов нет, можно приступать к работе.

Особенности работы на дровоколе

Во время работы нужно соблюдать несколько правил:


ОБРАТИТЕ ВНИМАНИЕ. Выбивать застрявшую чурку молотком, топором, ломом и другими подобными предметами довольно рискованно – такие действия могут привести не только к повреждению рабочей поверхности устройства, но также к его случайному запуску. В этом случае дровокол может выйти из строя, и такую поломку устранить своими руками не удастся.

Замена масла

Наряду с периодическими осмотрами и заменами вышедших из строя элементов механизма техническое обслуживание дровокола заключается в своевременной смене масла. Делать это нужно в таком порядке:

ОБРАТИТЕ ВНИМАНИЕ. Во время эксплуатации важно регулярно проверять, на каком уровне находится масло. Контрольное положение – между двух канавок поверхности болта.

Возможные неисправности

вид неполадки предполагаемые причины меры по устранению
древесина не расщепляется неправильное положение чурки чурку нужно класть ровно на рабочей поверхности
чурка превышает допустимые габариты нужно взять бревно других размеров либо уменьшить чурку
лезвие колуна истерлось наточить лезвие
толкающий элемент движется не равномерно, а с рывками, слышны посторонние шумы недостаточное количество масла в гидравлике проверить уровень и долить до тех пор, чтобы масло доходило до черты между канавками контрольного болта
в гидравлике скопился воздух выпустить воздух из системы
двигатель работает штатно, но колун не движется не открывается клапан проверить. как работает клапан
рычаги деформированы придать им правильную форму либо заменить на новые

Наглядно увидеть, как своими руками работать на этой модели дровокола:

Заготовка дров на зиму – трудоемкое и хлопотное занятие. Помимо распиловки, дрова необходимо поколоть и сложить в сушилку или в сарай. Самая сложная часть работы – колка. Чтобы упростить себе жизнь и сэкономить время, имеет смысл максимально автоматизировать процесс.

Как сделать дровокол своими руками, с фото и примерами, различные их разновидности – механические, в том числе пружинный и инерционный, а также конусный электрический – тема данной статьи.

Механические дровоколы

В случаях, если заготовки дров не носят массовый и регулярный характер, задача вполне осуществима при помощи механических дровоколов. Их отличает простота и дешевизна конструкции, делаются они, по сути, из металлолома.

Простейший механический дровокол

Агрегат имеет большое сходство, как по виду, так и по принципу действия с колодезным журавлем. Разница заключается в том, что вместо ведра приделан колун с ручками. Стойки с перекладиной соединяют при помощи шарниров, недостаток в том, что соединение придется частенько смазывать.

Принцип действия дровокола прост – чурка ставится на подставку, рывком подают вниз рычаг, колун под действием усилия и силы тяжести набирает скорость и раскалывает полено. Процесс повторяют, получая все более тонкие поленья.

Собирается приспособление из подручных материалов – труб и уголков, а в качестве колуна подойдет старый топор без топорища. Лучше предусмотреть возможность разбора дровокола, чтобы было удобнее его транспортировать с места на место.


Конструкция имеет некоторые недостатки. Во-первых, чтобы остановить колун после того как он расколет полено, приходится прилагать усилия. Во-вторых, приспособление достаточно громоздкое – для уменьшения прилагаемого усилия требуется длинный рычаг.

Невзирая на недостатки, такое устройство значительно упрощает процесс колки дров. Чтобы оно работало как надо, требуется утяжелить колу приваренной к нему болванкой, либо залитой бетоном трубой.

Пружинный дровокол

Если доработать вышеописанный механический дровокол, можно сделать меньшее по размеру устройство, требующее при этом меньших затрат физической силы при работе с ним. Для этой цели к станине крепят пружину, упирающуюся одним в перекладину, служащую также креплением для колуна.

Принцип действия схож с предыдущим устройством, за исключением того, что нагрузку после того, как расколото полено, амортизирует пружина. Основная задача – подбор упора и пружины так, чтобы при наименьших усилиях получался наибольший результат. Для удобства регулировки усилия упор делается подвижным.

Но если предусматривается, что дровоколом работает все время один и тот же человек, делают стационарный упор, высоту его, как и жесткость пружины, подбирают экспериментально. Соединение рамы с рычагом делается подвижным, на подшипниках хорошего качества.

Высота такого дровокола должна быть не ниже 80 см. Правда, при такой высоте его нужно устанавливать на платформу либо работать в согнутом положении.

Более разумно рассчитать высоту дровокола под свою комплекцию, для этого высчитывают высоту станины так – удобная высота расположения полена плюс наибольшая возможная высота раскалываемых поленьев. Наклоняться в этом случае будет необходимо только для установки поленьев на подставку.


Инерционный дровокол

Для его изготовления помимо колуна, понадобятся метровый штырь круглого сечения, обрезок трубы чуть большего диаметра и массивная платформа, к которой приваривают нижнюю часть штыря. Колун приваривают к обрезку трубы и одевают на штырь.

Принцип действия – вручную поднимают колун, на платформу ставят полено, затем колун с силой опускают. Если полено попалось очень прочное, по колуну сверху бьют молотком.

Конусный дровокол с электроприводом

Принцип действия механизма – стальной конус с резьбой глубиной 3 и шагом 7 мм (скорее всего, придется заказывать у токаря) сажают на редуктор электродвигателя. Вращаясь, конус работает как бур и разрывает чурбаки. Более толстые поленья начинают разрывать с краев, а затем рвут середину.

Электродвигатель нужен с оборотами 250-600 об/мин, и мощностью не менее 2 кВт. При низких оборотах, менее 200, производительность будет слишком маленькая, а свыше 500 работать становится опасно.

Если нашелся двигатель с искомыми параметрами, конус насаживают на него без редуктора. Если же нет, рассчитывают, насколько нужно снизить обороты, и применяют насадку конуса через редуктор.

Основная проблема при сборке конструкции – найти подходящий конус, с электродвигателем и редуктором дело обстоит несколько проще. Такое приспособление имеет смысл делать при необходимости заготовки больших объемов дров.

Фото дровоколов своими руками
