Как установить двигатель от пилы хускварна самокат. Интересные самоделки из бензопилы своими руками

Двигатель любой бензопилы можно использовать для изготовления простенькой техники: от косилки, до вертолета. Все зависит от задач и цели мастера. Но не всем понятно, почему именно двигатель от пилы Дружба 4. Не всем до конца понятно, как и что можно сделать своими руками. Данная статья написана, чтобы помочь мастерам и устранить данный пробел.

Назовем ряд аргументов, почему для переделки стоит использовать именно бензопилу Дружба:

  • популярность — бензопила была очень популярна во времена СССР, т.к. других пил попросту не было, разве что Урал.
  • стоимость – сегодня на вторичном рынке цена в зависимости от состояния варьируется от 1000 до 2000 рублей.
  • мощность – пила относится к категории профессиональных, предназначенных для валки деревьев, поэтому она хорошо подойдет для таких самоделок, как косилка, вертолет, пилорама, вездеход, мотособака и другие.

Что нужно для работы

Чтобы сделать своими руками, самоделки из бензопилы Дружба нужен набор инструмента начинающего мастера, желание и идею. Основные инструменты необходимые для работы, это болгарка и сварочный аппарат. Желание у вас уже есть, иначе бы вас не было на этой странице. Саму идею для переделки бензопилы Дружба в какой-либо агрегат вы найдете в этой статье.

В статье предлагаем только идею, без пошаговых инструкции к действиям. Иначе бы статья была в десятки раз больше. Если после прочтения останутся вопросы и вам будут нужны подробные инструкции, то оставляйте свои пожелания в комментариях к статье и мы напишем пошаговое руководство переделки бензопилы в конкретный агрегат, который соберет больше всего пожеланий.

Что можно сделать из бензопилы Дружба

Техника, которую можно сделать своими руками из имеет большой список. Все ограничивается только фантазией мастера. В интернете опубликовано много видео с подробным описанием пошагового изготовления самоделок. В рамках статьи мы собрали только самые лучшие видео, на основании которых можно без проблем сделать нужную вам технику. Самой простой самоделкой считается лодочный мотор, а сложной – вездеход, мотособака, газонокосилка. Приведем примеры самоделок от простого к сложному.

Нож из шины

Эта поделка не имеет прямого отношения к бензопиле Дружба 4, однако пользуется спросом, т.к. нож из шины бензопилы Дружбы очень хорошо держит заточку, устойчив к коррозии. Для изготовления потребуется только сама шины от пилы. Цена на вторичном рынке варьируется от 200 до 500 рублей. Для реализации поделки предлагаем посмотреть интересное видео, автор которого подробно описывает, как сделать кухонный нож из шины. Особенность видео в том, что автор показывает простой метод проделывания отверстия в стали рукоятки, без сверления.

Велосипед

Чтобы сделать велосипед с двигателем от бензопилы Дружба понадобится сама пила и велосипед, желательно Кама с багажником. Процесс изготовления самоделки:

  1. Закрепить двигатель на раме велосипеда.
  2. Проложить тросик газа и курок на руль.
  3. Соединить цепью приводное колесо велосипеда и шкив на двигателе пилы.

Косилка (газонокосилка)

Чтобы сделать косилку, опять потребуется сама бензопила Дружба 4, маленькие колеса, нож и металлопрокат для изготовления корпуса и защитного кожуха. Нож подойдет либо от мотокосы, либо от газонокосилки, все зависит от того, какой рабочий диаметр будет заложен проектом. Представляем вашему вниманию на обзор видео, автор которого сделал косилку из бензопилы Урал (существенного отличия от Дружбы нет, поэтому и рекомендуем к просмотру).

Лодочный мотор

Переделать бензопилу в лодочный мотор уже будет гораздо сложнее, нежели в велосипед или косилку. Изделие будет нацелено на контакт с водой, а с ней, как известно нужно быть предельно внимательным. По рекомендациям многих мастеров, привод и вал лучше использовать от старого лодочного мотора. Двигатель от Дружбы 4. Останется только соединить их воедино. Для примера рекомендуем посмотреть интересное видео, автор которого сделал лодочный мотор из бензопилы Дружба 2. Автор демонстрирует работу пилы в бочке с водой.

Пилорама

Чтобы сделать пилораму из бензопилы, достаточно изготовить приспособление для продольного роспуска бревна. Ее задача – удерживать шину пилы в ровной плоскости относительно бревна. Для наглядного представления рекомендуем посмотреть видео демонстрации приспособы в работе. Из видео становится ясно, что для самоделки нужен минимум материалов – обычный металлопрокат (профильная труба).

Вездеход

Переделать бензопилу в вездеход уже очень сложно, но все-таки возможно. В интернете много видео, авторы которых реализовали данную идею. Вся суть заключается в том, что нужно изготовить свое шасси: раму, колеса, привод и т.д., а в качестве двигателя будет использоваться бензопила Дружба 4. Единственная рекомендация – это использовать вместо колес обычные камеры, связанные по периметру, такие колеса существенно легче тех, что с шинами, соответственно мотору будет гораздо проще во время движения.

На обзор предлагаем посмотреть интересное видео о самоделке вездеходе из бензопилы Дружба 4. В самоделке используется самокат, гусянка, поэтому это скорей всего снегоход, нежели вездеход.

Мотособака (мотобуксиробщик)

Изготовление мотособаки из бензопилы Дружба 4, как и в случае с вездеходом также сводится к первоначальной разработке шасси: рама, гусеница, управление и т.д. А двигатель пилы это всего лишь движущая сила.

Предлагаем посмотреть интересное видео, автор которого показывает, как сделать мотособаку почти из подручных материалов. Например, зацепы гусеницы изготовлены из обычных пластиковых труб, а весь каркас мотобуксировщика сварен из обычной профильной трубы маленького диаметра.

Вертолет

Переделка бензопилы в вертолет – это скорей всего просто эксперимент, практического применения нет. В интернете есть видео летательных аппаратов, авторы которых разработали такие проекты и реализовали в жизнь, например самодельный самолет из бензопилы.

Заключение

Дружба 4 – это идеальный вариант для поделок техники своими руками. Недорого и доступно, испортить не жалко, куча идей для реализации. Главное это желание, если будет оно, то будет и косилка, и лодочный мотор, и вездеход, и многое другое. Удачи, инженеры!

Фантазия домашних мастеров и изобретателей воистину безгранична. Их пытливый взгляд внимательно присматривается ко всему вокруг: а что бы такого переделать. Весьма часто этот взгляд падает на неотъемлемую принадлежность любого хозяйства – бензопилу.

Что можно сделать из бензопилы

Самоделки из бензопилы относятся к очень широкому классу устройств.
Это и ручной инструмент с мотоприводом, такой, как:

    • болгарка;
    • мотобур;
    • культиватор;
    • снегоуборщик;
    • стационарные станки и устройства:
      • лесопилка;
      • электрогенератор;
      • мотонасос;
    • транспортные средства:
      • аэросани;
      • снегоход;
      • мопед;
      • самокат;
      • карт и детский квадроцикл;
      • лодочный мотор;
      • и даже летательный аппарат — мини-вертолет.

И это наверняка еще не все возможные самоделки из бензопилы.

Принцип переделки

Принцип переделки весьма прост и объединяет весь спектр самодельных устройств и агрегатов. Бензопила используется в качестве привода. Уникальные качества мотора бензопилы, способного работать при очень больших углах наклона, разве что не вверх ногами, позволяет использовать этот универсальный привод во многих конструкциях.
В случае применения бензопилы в качестве привода ручного мотоинструмента — самоделки сохраняется большинство детали исходной бензопилы, а меняется лишь рабочий орган.

Если же на основе бензопилы своими руками делают стационарный станок или транспортное средство — переделка становится более глубокой. В конструкцию добавляется редуктор, вариатор или ременная передача, топливный бак заменяют на более емкий для обеспечения продолжительной работы без дозаправки.

Транспорт

На базе двигателя от бензопилы можно изготовить много транспортных средств-самоделок. При этом важно помнить, что транспорт — это средство повышенной опасности и автор и владелец самоделки несет полную ответственность за ее безопасность.

Снегоход

Конструктивно снегоход — одна из самых сложных самоделок. Потребуется изготовить следующие узлы:

  • Несущая рама.
  • Корпус.
  • Гусеница.
  • Передняя лыжа.
  • Руль с органами управления — рукоятками газа и сцепления.
  • Подвеска.
  • Трансмиссия.

Несущую раму сваривают из квадратного стального профиля 20*20 или 20*30, нужно предусмотреть качающийся рычаг для амортизирующей задней подвески и установку вилки руля мотоциклетного типа — для передней. Есть варианты с двумя лыжами — тут конструкция передней подвески буде сложнее — руль будет поворачивать не ось лыжи, а тянуть рычаги для управления рулевой трапецией. Такой вариант сложнее в изготовлении, но гарантирует лучшую управляемость и остойчивость.
Для снегохода подойдет сцепление центробежного типа с подклиновым ремнем и цепью. Чтобы повысить тяговое усилие, на рабочий вал гусеницы устанавливают шестеренку, по диаметру превосходящую приводную шестерню на валу бензопилы.
Для гусеницы можно взять готовые чертежи от легкого снегохода с двигателем такой же мощности, как и у бензопилы.

Чтобы самоделка могла уверенно везти одного-двух человек, мощность двигателя должна быть не менее пяти лошадиных сил.

Аэросани

Аэросани намного проще по конструкции, чем снегоход, по принципу своей работы они напоминают движущийся по земле маленький винтомоторный самолет.
Грузоподъемность, проходимость и остойчивость получится заметно ниже, чем у снегохода с равной мощностью двигателя. Преимущество будет в простоте конструкции, большей надежности и большей скорости на открытых пространствах.
Винт толкающего типа устанавливается в защитном кожухе их ячеистой сетки за спиной водителя и толкает аппарат вперед. Управляется аппарат за счет поворота лыжи, рычага газа и снежного тормоза.

Чтобы как следует разогнать аэросани — самоделку или проехать не только по гладкому льду замерзшей речки, а по полям и небольшим сугробам, потребуется двигатель от бензопилы мощностью не менее 10 лошадиных сил.

Мопед

Летнее транспортное средство-самоделка с мотором от бензопилы вряд ли составит конкуренцию промышленным образцам. Домашние мастера чаще собирают его в качестве испытания своих сил или как рассматривают как тренировку перед более серьезными конструкциями.
Кроме бензопилы, потребуется старый велосипед, или, по крайней мере, основные узлы от него, включая подшипники. Раму умельцы сваривают сами из труб или квадратного профиля. Выглядит она страшновато, зато отличается надежностью. Привод осуществляется на заднюю ось велосипедной цепью.

Наиболее продвинутые домашние мастера берут за основу горный велосипед с качественными тормозами и амортизированной подвеской. К бензопиле добавляют редуктор с передаточным числом 1:15- 1:20 и вариатор. На такой самоделке уже можно путешествовать достаточно комфортно со скоростью до 30 км/ч.

Карт-самоделка на базе бензопилы

Что еще можно сделать из пилы Урал или Дружба? Например, карт — максимально упрощенную модель автомобиля, разработанную специально для кольцевых гонок. Он лишен корпуса, амортизаторов, иногда даже тормозов — все сделано для максимального облегчения конструкции увеличения скорости. Рама карта-самоделки варится из профиля или стальных труб. Колеса для самоделок часто берут от промышленных тележек для перевозки небольших грузов. Привод осуществляется на заднюю ось велосипедной цепью, рулевую трапецию берут от микролитражки.
Для сборки карта понадобятся навыки слесарных и сварочных работ среднего уровня. За основу лучше взять готовые чертежи и придерживаться их основных параметров — хоть карт и считают «детским» видом спорта, скорости развиваются вполне взрослые, и покалечиться можно серьезно.

По похожей схеме на базе мотора бензопилы умельцы собирают и старшего брата карта — багги. Этот экипаж имеет усиленную подвеску с большими ходами и предназначен для гонок по пресеченной местности. Центр тяжести самоделки расположен низко для улучшения остойчивости, сиденья водителя и пассажира сверху защищает мощная дуга безопасности. Также весьма похожим будет процесс изготовления детского квадроцикла.

Самокат-самоделка с мотором от бензопилы

Несмотря на то, что выглядит это устройство как детская игрушка, он может стать серьезным подспорьем почтальону или курьеру. Пусть у самоката максимальная скорость и небольшая, 10-15 км/ч, зато он обладает отличной маневренностью и ни с чем не сравнимой экономичностью. Если рабочий день состоит из множества коротких поездок от точки к точке — лучшего варианта и не пожелать.

Практически вся конструкция бензопилы сохраняется, снять нужно только шину и пильную цепь, заменив ее на велосипедную, передающую момент на заднее колесо самоката-самоделки.

Лодочный мотор

Лодочные моторы-самоделки впервые появились в Юго-Восточной Азии после второй мировой войны. Бедные рыбаки и крестьяне сами строили свои деревянные лодки, купить же фабричный лодочный мотор им было не по карману. Бензопилы же были вполне доступны по цене. Не мудрствуя лукаво, на вал пилы надевали бамбуковую палку, крепили ее деревянным же шплинтом и, оперев на козлы с двумя штырями-уключинами, опускали в воду с кормы под небольшим углом. На нижнем конце трубы крепили вырезанный из дерева же винт так, чтобы он находился под водой. Для всей конструкции требовались лишь стволы бамбука и веревки, собиралась она за пару часов. По мере износа бамбуковый вал и перекладину козел меняли на новые. Управляли такой лодкой, просто поворачивая шест за двигатель в нужную сторону.
Простейший вариант лодочного мотора — самоделки будет повторять индокитайскую конструкцию, с тем отличием, что вместо шеста берется стальная труба, винт от старого лодочного мотора, а козлы сварены из уголка и снабжены упорно-опорным подшипником на поворотной опоре.

Более продвинутый вариант использует вертикальное расположение гребного вала и герметичный редуктор, изменяющий направление вращения на 90 ⁰. Под двигателем размещают подшипник с устройством подъема гребного вала и рукоятку управления, на которую выводят регулятор газа. Винт также подбирается от лодочного мотора. Этот вариант повторяет кинематическую схему лодочного мотора фабричного производства. Он способен обеспечить поход небольшой лодки со скромной скоростью на приличное расстояние с завидной экономичностью. Важно, однако, помнить, что не все пилы предназначены для продолжительной непрерывной работы, поэтому нужно следить за тепловым режимом мотора и периодически давать ему остыть.

Бензопила для летательного аппарата

Покорив сушу и воду, изобретатели обратили свой взгляд в небо. Медиа полны сообщений о том, что очередной изобретатель оторвался от земли на автожире — самоделке или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже учреждена премия для пилота, сумевшего пролететь одну милю. Однако аэродинамические расчеты показали, что мощность двигателя явно недостаточна для отрыва от земли груза в 100 кг и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могут справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.

С развитием квадрокоптеров появился шанс приспособить их систему управления к вертолету — самоделке.

Мотокультиватор

Для нормального мотоблока, способного к вспашке целины, у самоделки из бензопилы не хватит мощности и крутящего момента. Но мотокультиватор для обработки легких грунтов на шести сотках сделать вполне реально. Потребуется сварить раму их труб или металлопрофиля, закрепить на ней вал с рабочими органами и систему передачи усилия из пары подобранных шестерен и велосипедной или мотоциклетной цепи.

Снегоуборщик

Если в предыдущей конструкции заменить вал с лемехами или спицами бороны на шнековый механизм, добавить кожух, заборное устройство и трубу для выброса снега-из культиватора получится вполне приличный снегоуборщик. Многие домашние мастера так и проектируют свою самоделку со сменным навесным оборудованием для разных сезонов. Мотор от пилы Штиль мощностью в 3-5 л.с. вполне справится и с обработкой огорода весной и осенью, и с уборкой рыхлого снега на дачном участке зимой. Самый ответственный узел – это шнековый механизм.

Если вы не профессиональный конструктор, то лучше скачать из сети готовые чертежи. Лопасти шнека делают из толстой резины, например, из транспортерной ленты. Заборное устройство выполняют из оцинкованной стали. Для трубы снегоотброса подойдет пластмассовая труба для канализации.

Мотобур

Мотобур из бензопилы в строительный сезон отлично справится с копкой ям под столбы или с завинчиванием винтовых свай, а зимой порадует любителей подледного лова.
Для конструкции мотобура -самоделки потребуется понижающий обороты редуктор, поскольку бурить и завинчивать сваи следует со скоростью 30-60 оборотов в минуту. Шнек лучше взять от готового мотобура из хорошей стали. Шнек для ручного бура или самоделка из простой конструкционной стали при активном использовании долго не протянет.

Устройство болгарки из бензопилы

В репортажах о работе спасателей все видели, как строительные конструкции разрушенных домов или покореженный автомобиль после аварии разрезают высекающим красивые искры ручным аппаратом.
Облегченную версию профессионального устройства может сделать любой домашний мастер. Весом и габаритами оно будет значительно превосходить всем известную электрическую угловую шлифмашину, или болгарку. Однако самоделка независима от электропитания, а мощность двигателя позволяет использовать режущие круги диаметром и в 30 см.
Такое мобильное устройство позволит резать и зачищать металлоконструкции перед сваркой или покраской, обрабатывать поверхность дерева и камня, и даже резать бетонные блоки вместе с арматурой.
Для устройства потребуется сварить небольшую раму, на которой будут закреплены двигатель и подшипник рабочего вала. Крутящий момент передается на шкив рабочего вала коротким ремнем, а на другом конце вала надо закрепить оправку для точильных кругов или зажимное устройство достаточного диаметра от старой болгарки.

Важно помнить, что при работе с болгаркой-самоделкой необходимо пользоваться средствами индивидуальной защиты: очками или прозрачным щитком, плотной спецодеждой и прочной обувью и защитными перчатками.

Лебедка

Лебедка-самоделка будет отличным подспорьем в строительстве и подъеме грузов на высоту, перетаскивании спиленного дерева, спасении засевшей в луже машины, вытаскивании из воды катера.
Тяга такой самодельной лебедки зависит от мощности двигателя и от передаточного числа редуктора, и может достигать полутора тонн.
Для конкретных применений агрегат снабжают дополнительными комплектующими: блоками, полиспастами, гаками, стропальными ремнями и анкерами для прикрепления к земле или к дереву.
Для изготовления лебедки из бензопилы своими руками потребуется сварить прочную раму, на которой следует разместить двигатель, редуктор и барабан со стопором. На раме предусматривают отверстия и проушины для различных способов крепления устройства к земле, деревянному или бетонному фундаменту или к стволу дерева. Барабан можно взять от старой лебедки, а можно изготовить самостоятельно по чертежам.

Следует соблюдать правила безопасности при проведении подъемно-такелажных работ:

  • Тросы, гаки и строповочные принадлежности должны быть прочными и периодически испытываться на разрыв десятикратным усилием.
  • Стопор должен надежно фиксировать барабан и исключать самопроизвольное разматывание троса под нагрузкой.
  • При подъеме тяжестей лебедка должна быть закреплена на постоянном или временном фундаменте, вес которого должен в пятикратно превосходить максимальный вес поднимаемого груза.
  • Категорически запрещается стоять под грузом и в зоне его возможного разлета при падении, а также сбоку от натянутого троса при горизонтальном перемещении предметов.

Электростанция

Для мобильной электростанции мощностью до 5 квт существует проверенное временем решение: генератор — самоделка на основе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и на удаленных лесозаготовках.
Устройство включает в себя стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагозащищенная электрораспределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.

Для низкооборотных генераторов существует вариант электростанции-самоделки с ременной передачей. Такая конструкция отличается меньшими габаритами.

Мотонасос

Мотонасос-самоделка очень близок по устройству к электростанции, той лишь разницей, что вместо генератора устанавливается центробежный жидкостный насос. Важно так скомпоновать конструкцию, чтобы при подключении шлангов к насосу не заливать двигатель и редуктор.

Бензопила пользуется большой популярностью среди домашних мастеров, поскольку является универсальным приводом для оригинальных самодельных конструкций.

Небольшой вес и солидная мощность в сочетании с компактными размерами позволяет агрегатировать эту «мечту лесоруба» с ледобуром и велосипедом, пилорамой и лебедкой.

Интересные самоделки из бензопилы может изготовить каждый, кто уверенно работает со сварочным аппаратом, болгаркой, а при необходимости может встать и к токарному станку.

В этом деле очень пригодятся знания основ конструирования и черчения, поскольку точность всех размеров и качество сборки – главные условия нормального функционирования агрегата, приводимого в действие от бензопилы.

Не углубляясь в технические подробности, рассмотрим варианты наиболее интересных конструкций с ее использованием.

Варианты cамоделок

Первое, что приходит на ум, когда думаешь о том, что можно сделать из бензопилы это ее использование в качестве пилорамы. Распускать бревна на брус этим инструментом приходилось многим застройщикам.

Удерживая пилу на весу в руках очень сложно проконтролировать точность всей длины реза. Поэтому при трех или четырехметровой длине бревна он сильно уходит в сторону от намеченной линии. Решить эту проблему можно довольно просто. Для этого бензопилу жестко фиксируют на раме, которая перемещается по направляющему профилю.

Бревно в этом случае лежит неподвижно и аккуратно распиливается по всей длине без виляний и косых швов. Если снабдить такую мобильную каретку четырьмя подъемными винтами, то можно точно выставлять толщину распиливаемого бруса.

По доскам пилорама из бензопилы также будет работать без проблем, только в этом случае появится слишком много отходов, поскольку ее режущая цепь в несколько раз толще пилы ленточной пилорамы.

Снегоход

Легкий самодельный снегоход из бензопилы по конструкции сложнее пилорамы, поскольку здесь на руль нужно вынести газ, сцепление, а также позаботиться об амортизирующей подвеске несущей рамы.

Кроме этого, необходимо разработать самому или использовать готовые чертежи гусеницы и правильно передать на нее от мотора крутящий момент достаточной мощности. Поскольку бензопила не имеет собственной трансмиссии, то сцепление на такой снегоход ставят центробежное с поликлиновым ремнем и цепью.

Для повышения тяги на приводной вал гусеницы ставят «тяговую» шестеренку, диаметр которой больше размера приводной звездочки бензопилы.

С рулевым механизмом проблем обычно не возникает, поскольку его берут от обычного велосипеда или скутера и модифицируют таким образом, чтобы центральная ось перемещала тяги, которые поворачивают лыжи. Мощность двигателя снегохода должна быть не менее 5 лошадиных сил, поэтому для этой цели лучше использовать бензопилу Урал.

Зимнюю линейку самодельных транспортных средств дополнят аэросани из бензопилы, которые конструктивно проще снегохода. Движущую силу им сообщает винт большого диаметра, который напрямую вращает бензиновый двигатель.

Существенным ограничением для проходимости такой машины является малая мощность бензопилы. Поэтому двигаться на них можно только по ровной поверхности укатанного снега, льду замершего озера или реки. Для поездок по полям понадобится двигатель, мощностью не менее 12 «лошадок».

То же самое должны знать и те домашние изобретатели, которые хотели бы сделать из бензопилы вертолет ранцевого типа. Такой машине потребуется не один, а минимум два двигателя, работающие в согласованном режиме.

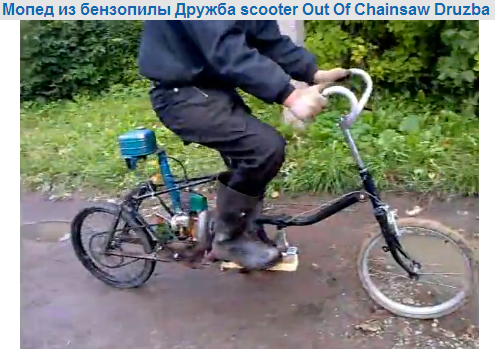

Мопед

Это транспортное средство чаще всего делают ради принципа, а не для практического использования. Главной движущей силой у его создателя является желание испытать свои силы как механика и доказать окружающим вариант оригинального использования этого режущего инструмента.

Базой для конструирования обычно становится старая дедушкина бензопила Дружба и не менее древний велосипед, с которым можно проводить любые эксперименты по переделке рамы под монтаж привода.

Передача мощности здесь осуществляется через зубчатую пару посредством велосипедной цепи, а старт такой самоделки напоминает подготовку к резке дров.

Реже встречаются более продвинутые модели, базой для которых становится горный велосипед, снабженный надежными тормозами и амортизаторами. Такой мопед из бензопилы оснащается редуктором с передаточным числом 18:1 и вариаторной передачей, что позволяет комфортно передвигаться на нем со скоростью обычного велосипеда.

Лодочный мотор

Данный вариант использования бензопилы довольно прост, поскольку здесь стоит задача передать крутящий момент от мотора пилы на гребной винт. В установке трансмиссии самодельный лодочный мотор не нуждается. Для него потребуется сделать на токарном станке надежный переходник от ведущей шестерни пилы к гребному валу. Винт можно использовать от стандартного лодочного мотора.

На фотографии показан вариант, в котором перед гребным винтом стоит редуктор, изменяющий на 90 градусов угол вращения вала. В более простых моделях обходятся без него, закрепляя двигатель на лодке так, чтобы вал был погружен в воду под небольшим углом.

Мотокультиватор

Полноценный мотоблок из бензопилы сделать сложно по причине нехватки мощности и тягового усилия. Зато легкий мотокультиватор на ее базе сумели соорудить многие домашние умельцы.

Конструкция такой машины очень простая: мотор вращает пару шестерен и передает увеличенное тяговое усилие на одно ведущее колесо.

Снегоуборщик

Мотору бензопилы все равно, что вращать – режущую цепь или шнековый механизм снегоуборщика. Здесь все зависит только от конструкторских способностей создателя и его смекалки.

Используя бензопилу Штиль мощностью около 3 кВт, можно легко соорудить неплохое приспособление для очистки участка от рыхлого снега. Для упрощения конструкции некоторые мастера отказываются от установки колес, используя обычные саночные полозья.

Самой ответственной частью, от которой зависит насколько хорошо самодельный снегоуборщик справится со своей работой, является шнековый узел. В движение его приводит шестеренчатая пара и цепь. Лопасти изготавливаются из толстой кордовой резины, а заборное устройство из листа оцинкованной стали.

Конструкция рамы

Под снегоотбрасыватель можно приспособить пластиковую канализационную трубу, закрепив ее на корпусе заборника.

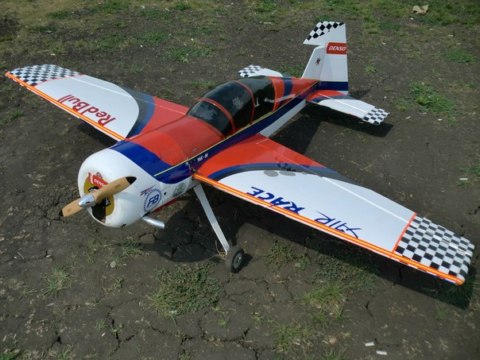

Бензопила просится в небо

Самые дерзкие изобретатели давно присматриваются к возможности использовать бензопилу в качестве двигателя для летательного аппарата. Однако «силенок» у этого инструмента для освоения воздушного пространства маловато. Поэтому сделать из одной бензопилы ранцевый вертолет еще никому не удалось.

Проведенные расчеты показали, что для этого нужно не менее четырех бензопил (общая мощность от 20 л.с.) форсированной конструкции, которая позволила бы им в несколько раз увеличить обороты и работать в согласованном режиме.

Мотобур

Это устройство пригодится не только при строительстве забора или фундамента из винтовых свай, но также и во время зимней рыбалки, когда в толстом льду приходится бурить десятки лунок.

Поскольку ледобур работает на низких оборотах, то для адаптации мотора бензопилы ее подключают к шнеку через понижающих червячный редуктор.

Лебедка

Мотолебедка – весьма полезное приспособление, поскольку с ее помощью вы сможете не только легко вытащить застрявший автомобиль, но и подать на высоту тяжелый груз, вытащить на сушу катер или передвинуть спиленное дерево.

Мощность такой самоделки зависит от мощности использованной бензопилы, а ее тяговое усилие может достигать 1500 кг. Такая лебедка должна быть оснащена стропальным ремнем, крюками и анкерами для крепления к грунту, стволу дерева или автомобилю.

Электростанция

Походная электростанция собирается на базе бензопил Урал или Дружба. Состоит она из рамы, двигателя с шестереночным редуктором, пульта управления, генератора и соединительных электрокабелей.

1 – бензопила 2 – редуктор 3 – приводной кордовый ремень 4 — натяжная планка 5 — генератор; 6 — пульт управления; 7 — зажимы; 8 – несущая рама; 9 — зубчатый упор пилы; 10 — гайка для крепления рамы к редуктору; 11 — ведущий шкив

Хороший хозяин ничего не выбросит зря, особенно если речь идет о качественном металле. Если вы разбираетесь в нюансах термической обработки металла, то сможете сделать цельнокованый нож из цепи , отслужившей свой ресурс.

Выглядит такая вещица не хуже творений арабских кузнецов, ковавших мечи из легендарной булатной стали.

Конечно, изначально всем известная пила «Дружба» проектировалась как агрегат, предназначенный для пилки дров, валки деревьев и подобных работ. Постепенно к ней начали выпускать такие насадки, которые в значительной степени позволили увеличить её функциональность. Соответственно, стала расти популярность бензопилы «Дружба» среди населения. Появлялись умельцы, которые своими силами создавали для неё некоторые усовершенствования и дополнения. Скажем сразу, получались довольно оригинальные устройства.

Технические возможности «Дружбы»

В настоящее время практически в любом магазине садовой техники имеется очень широкий выбор бензопил многих производителей. А в интернет-магазинах таких устройств ещё больше! В связи с этим старые советские бензопилы сейчас незаслуженно забываются и используются довольно редко.

Однако новые устройства при определённых поломках дальше просто невозможно использовать. Этого нельзя сказать о старой доброй «Дружбе». Многим известно, что после того, как с ней становится невозможно работать по её основному назначению, эта бензопила получает вторую, не менее яркую жизнь.

Сегодня самоделки из бензопилы «Дружба» чаще всего встречаются в деревнях, где ещё живут настоящие умельцы. И смекалистые люди, имея на руках сей прекрасный продукт отечественной промышленности, смогли изготовить из неё довольно приличные функциональные устройства.

Получается, что, отработав достаточный срок на валке леса, эта бензопила по каким-то причинам не выбрасывается. Всё дело в универсальном приводе, который и позволяет в дальнейшем пользоваться такими пилами в других устройствах. Итак, использовать бензопилу «Дружба» в качестве основы для каких-то других агрегатов стало возможно из-за:

    Довольно мощного двигателя;

    Способности устройства выдерживать чрезвычайные условия;

    Высокой автономности пилы;

    Достаточной компактности и небольшому весу.

Рабочие органы бензопилы редко выходят из строя во многом благодаря муфте, исключающей перегрузки. Эта деталь герметична и мало подвержена засорам, вызывающим поломки.

Какие устройства делаются на основе пилы «Дружба»

Если учитывать вышеописанные достоинства бензопилы, то становится понятно, как такой агрегат может в дальнейшем использоваться практически в любой сфере жизнедеятельности человека. По этой причине многим наверняка станет интересно, что можно сделать из бензопилы «Дружба» и как это потом использовать в личном хозяйстве. Вот список довольно простых устройств:

    Лодочный двигатель;

    Мотоблок;

    Мотокультиватор;

  • Болгарка;

Мопед из «Дружбы»

К более сложным устройствам, которые удалось реализовать на базе бензопилы «Дружба», стоит отнести:

    Вертолёт;

    Аэросани;

    Снегоуборщик;

    Снегоходы;

Как заставить пилу «Дружба» служить в другом виде?

Если вы горите желанием дать вторую жизнь такой пиле, то от вас потребуются некоторые навыки и знания конструирования. Ведь работать придётся с бензиновым агрегатом, а иногда – самостоятельно вытачивать детали для нового устройства на токарном станке. Хотя для этих целей может привлекаться знакомый токарь. Либо деталь может быть сделана на станке с ЧПУ.

Важно также понимать, что переделка пилы иногда не принесёт ожидаемой мощности. Например, мотокультиватор, которому «достался» двигатель от «Дружбы», вряд ли сможет запросто справиться с довольно большим огородом. Но постепенно с его помощью можно будет обработать небольшой участок. Многие умельцы наверняка смогут соорудить такой мотокультиватор, в котором энергию двигателя будет передавать шестерёнка на ведущее колесо.

Мотокоса из бензопилы

Часто в деревне можно увидеть ещё рабочую косилку, для которой тоже была переделана бензопила «Дружба». Этот агрегат в пору сенокоса эксплуатируется без остановок длительное время и работает при этом не один сезон. Для создания такой косилки из конструкции пилы удаляется шина вместе с звёздочкой привода и цепью. При этом пила быстро переделывается в исходное состояние и способна запросто зимой резать дерево.

Если у вас, как говорится, ровные руки и есть небольшой садовый участок, то приобретать мотоблок вовсе не обязательно. Ведь обслуживание, а тем более, - покупка, - дело довольно дорогостоящее. Однако при наличии старой пилы «Дружба» или возможности её покупки за небольшую сумму, сделать мотоблок своими руками вполне возможно. Сам принцип такой переделки заключается в использовании двух звёздочек в качестве системы передачи усилия. Подобный самодельный мотоблок вполне сможет быть использован при работах на небольшом садовом участке.

Мотоблок

Всем известна русская зама, которая часто преподносит настоящие «сюрпризы» в виде обильных снегопадов. Если у вас в такой период возникают серьёзные осложнения с уборкой снега, то стоит задуматься о конструировании небольшого снегоочистительного устройства, основой для которого и может послужить старая бензопила «Дружба». Для такого снегоочистителя нужно будет сконструировать шнековый механизм. Чтобы он качественно выполнял возлагаемые на него обязанности, материал для его изготовления должен быть эластичным и прочным. Такие характеристики имеются у резины. В качестве основы для передвижения самодельного снегоочистителя могут быть использованы санки. Сваливать снег возможно при переоборудовании водопроводной трубы с определённым изгибом.

Иногда в хозяйстве требуется такое устройство, как пилорама. Конечно, подобное устройство больших размеров вряд ли кто-то будет устанавливать у себя на участке. В то же время мобильное устройство, способное быстро распилить ствол дерева по определённым размерам, может быть вполне востребованным. Поэтому пилорама из бензопилы «Дружба» тоже была реализована народными умельцами. Подобных устройств существует несколько типов. Различаться они могут в основном конструктивно.

Для пилорамы из пилы «Дружба» должен быть создан какой-то стационарный каркас, который позволяет фиксировать саму пилу в определённом положении и задавать размеры для пропила. Но также есть конструкции, которые занимают очень мало места и их возможно даже сразу брать с собой в лес. И уже на месте распускать древесину.

Насос из бензопилы

Иногда на даче или загородном участке складывается ситуация с отсутствием воды. Причины могут быть различными, но решить такую проблему также сможет бензопила. Для этого необходима соответствующая насадка, которая будет способна перекачивать воду. Конечно, использовать пилу для регулярного водоснабжения – это нерационально. Однако аварийную подачу воды вполне возможно наладить.

Насос-приставка к бензопиле Дружба

Такое устройство возможно будет использовать, например, для откачивания воды из погреба во время весеннего таяния снега. Иногда её используют и для полива огорода и прочих нужд. Конструктивно такая насадка представляет собой центробежный насос, в котором имеется кронштейн с отверстиями, что позволяют прикрепить все устройство к бензопиле. Турбина такого насоса приводится во вращение через специальный шкив.

«Дружба» и рыбалка

Наши рыбаки часто обладают недюжинной фантазией. Поэтому их внимание не обошло и бензопилу «Дружба». На её основе, например, изготавливаются моторы для лодок, буры льда и т. д.

Для того чтобы эта пила смогла служить в качестве лодочного мотора, требуется специальная насадка. Это конструкция с трехлопастным винтом, в которой есть редуктор. Обычно его передаточное отношение составляет 2 к 1, что позволяет лодке рыбака передвигаться по водной глади со скоростью около 20 км/ч. При этом фиксируется расход топлива около 1 л/час.

Некоторые рыбаки для зимнего лома сбрасываются и приобретают бур-насадку. Покупка в складчину мотобура не всегда рациональна ввиду некоторых сложностей с возможностью его коллективного использования. Одному человеку купить такое устройство оказывается дорого, а вот бур-насадка выступает неплохой альтернативой. В таком устройстве должен быть редуктор в виде червячной или клиноременной передачи, который позволит уменьшить количество оборотов двигателя пилы для нормальной работы насадки.

При поездках на рыбалку или охоту бывает полезно оснастить своё транспортное средство специальной лебёдкой, для которой силовым агрегатом тоже может выступать пила «Дружба». Если сам агрегат не очень мощный, то можно будет приобрести отводный блок, который позволит увеличить мощность, изменить траекторию движения вытаскиваемого транспортного средства.

Около сотни человек в неделю приходят в мой блог из Яндекса с таким интересным запросом «Самоделки из бензопилы». Поначалу я не придавал особого значения этому запросу, пока число посетителей, разыскивающих эти самые самоделки не стало расти. Понятно, что у меня в блоге рассмотрено достаточно много самоделок, но про бензопилу нигде, кроме статьи , нет ни слова. Но опустим премудрости поисковой индексации и вернемся к нашей теме.

Я задумался, а действительно, что можно сделать из бензопилы? Не с помощью бензопилы, а из нее самой. Если рассудить, то самая полезная деталь в бензопиле это двигатель. Двигатель нужен чтобы что-то двигать, ага. Значит самая первая самоделка — это средство передвижения. А средство передвижения может быть:

А — сухопутное с количеством колес более одного, распространенных типов мопед, тарантас, вездеход, снегоход.

Б — водопутное водное транспортное средство в виде разнообразных лодок и паромов.

В — воздушное транспортное средство. Данный тип ТС как правило ограничивается парапланами и небольшими моделями самолетов. Ходят правда в интернете байки про одного заключенного, который сделал из бензопилы вертолет и даже смог на нем перелететь через тюремный забор, но это скорее подходит для передачи «Разрушители легенд». Мы с вами люди благоразумные и излишний риск нам ни к чему.

Г — космическое транспортное средство, — таковых самоделок из бензопилы на просторах не представлено по очевидным причинам.

Итак, с транспортными средствами мы кажется покончили. Для чего еще можно применить бензиновый двигатель нашего распиловочного инструмента. Естественно, для отрезного инструмента типа мегаболгалка.

И смею вас уверить, это не фотошоп. Более того, идея оказалась настолько популярна, что производители бензопил сами начали выпускать приставки, превращающие их инструмент в отрезные машинки.

А вот переносную электростанцию инструментом назвать язык не повернется. Но если ее предком была бензопила, прошедшая через руки нашего русского «Кулибина», то однозначно уже и не ответишь, инструмент это или нет.

Хорошее применение можно найти бензопиле, если превратить ее в насос. А что, вот затопило например подвал с весенним паводком, пробки вышибло, электричества нет. А тут достаешь свой бензонасос бензопилонасос и в два счета и три литра бензина осушаешь подвал.

Еще один самоделкин (как оказалось, это не самоделка, а детище Knight’s Armament Company). Кстати не отечественный и похоже в детстве сильно переигравший в DOOM2. Так он от бензопилы вообще мало что оставил, зато посмотрите какой симпатичный инструментик получился, даже с подствольничком. В общем мужики оценят. И спасибо нашему читателю со скромным ником oo за уточнения!

У пулемета этого «от бензопилы» только название и схожая компоновка рукояток.
А вообще - это модификация KAC Stoner 99 LMG. И «самоделкиным» тут не пахнет - Knight’s Armament Company серъёзная оружейная фирма, хоть и частная.
Представлена эта модель была на выставке SHOT Show 2009 (это выставка оборудования и снаряжения для охоты и стрелковых видов спорта, ну и вообще огнестрела).

А название «бензопила» - Chainsaw - в данном случае еще обыгрывает аббревиатуру SAW - Squad Automatic Weapon, встречающуюся в названиях ручных пулеметов (например, M249)

Как видишь, мой дорогой читатель, самоделок из бензопилы великое множество. Но я, к сожалению, так и не узнал, что конкретно ты искал. Быть может мой обзор натолкнет тебя на мысль уточнить поисковый запрос и ты найдешь то, что искал, пусть даже и на другом сайте. Если в моем обзоре не хватает какой-то из самоделок, напиши о ней в комментариях и я расширю свой обзор на радость всем читателям.

А напоследок я оставил одну невероятнейшую самоделку. Как можно использовать все параметры бензопилы на 100% ? Какая самоделка может быть настолько великолепна, что ей дали имя? Встречайте!

Шинная пилорама Мурка.
